Л.5 Конструкции доходных домов

1.

КОНСТРУКЦИИ ДОХОДНЫХ ДОМОВ
старший преподаватель
Серов Алексей Дмитриевич

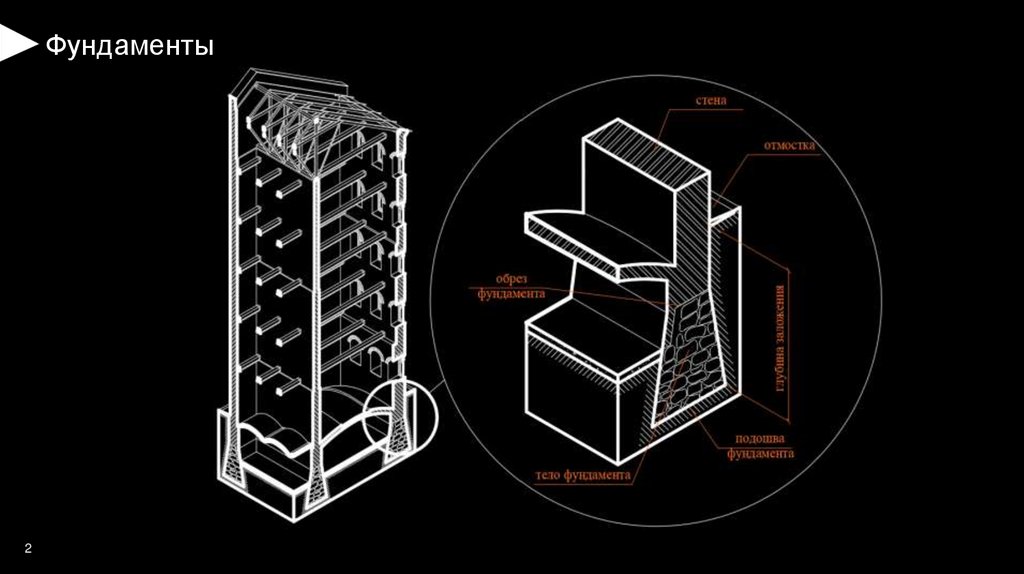

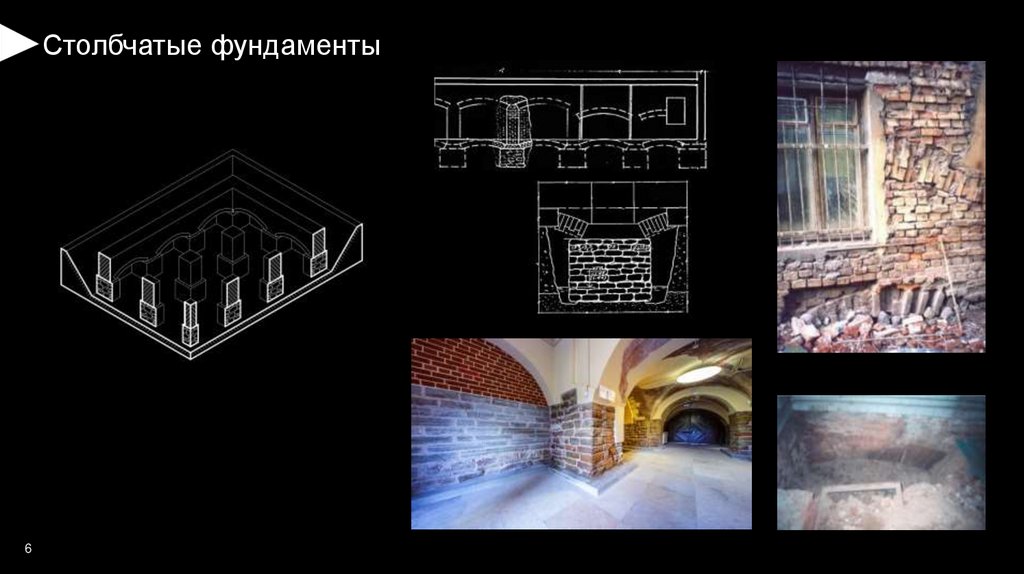

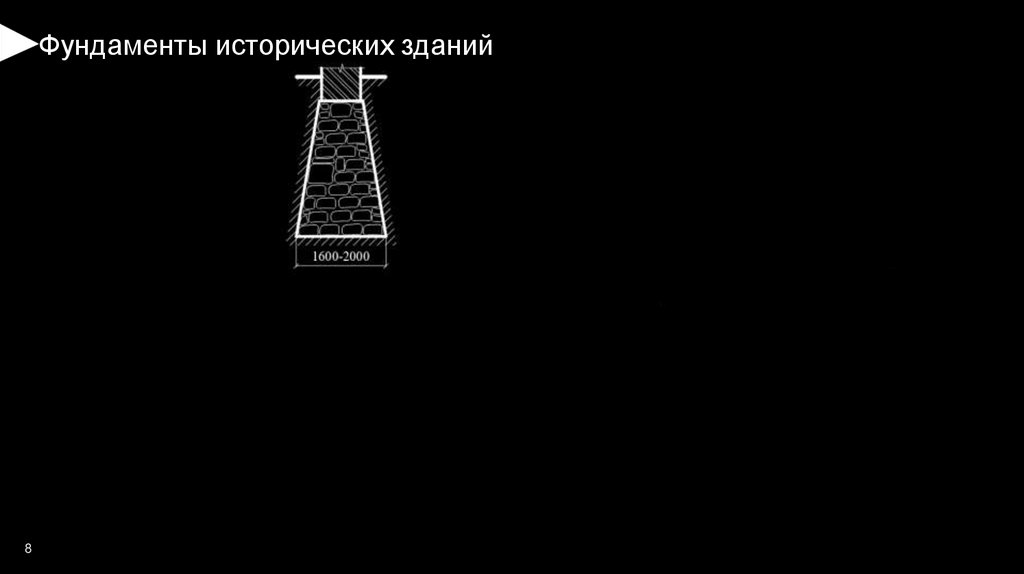

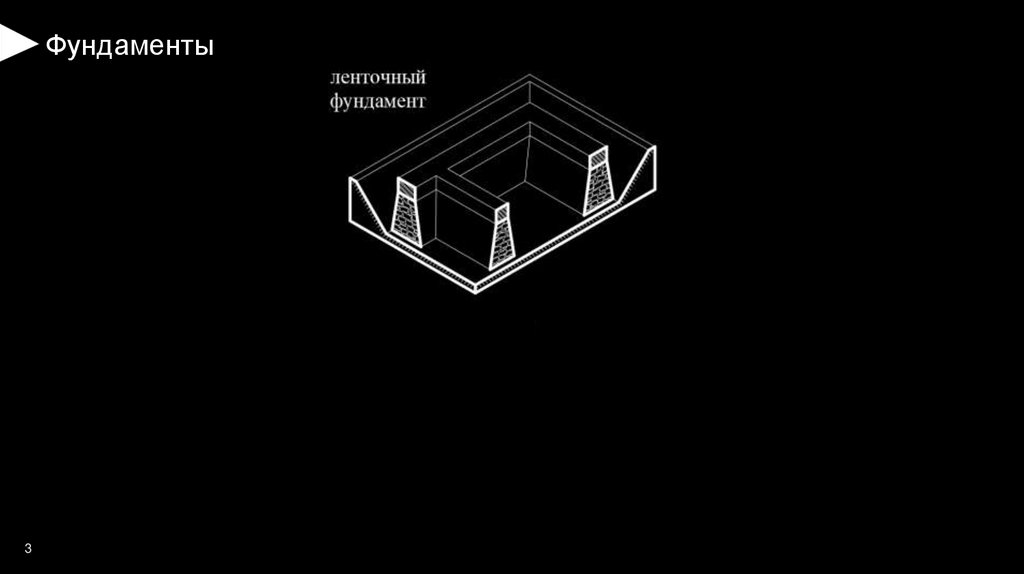

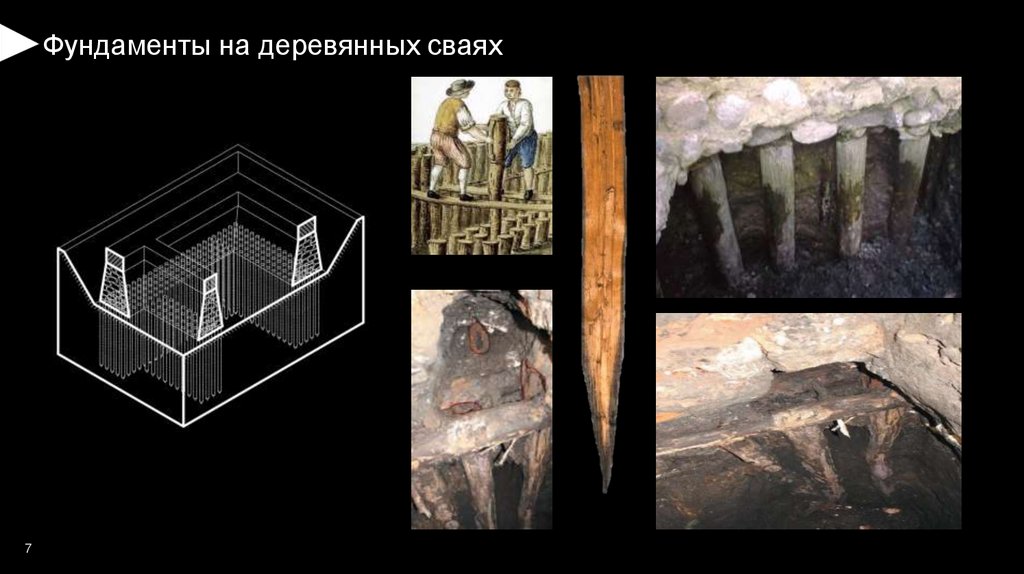

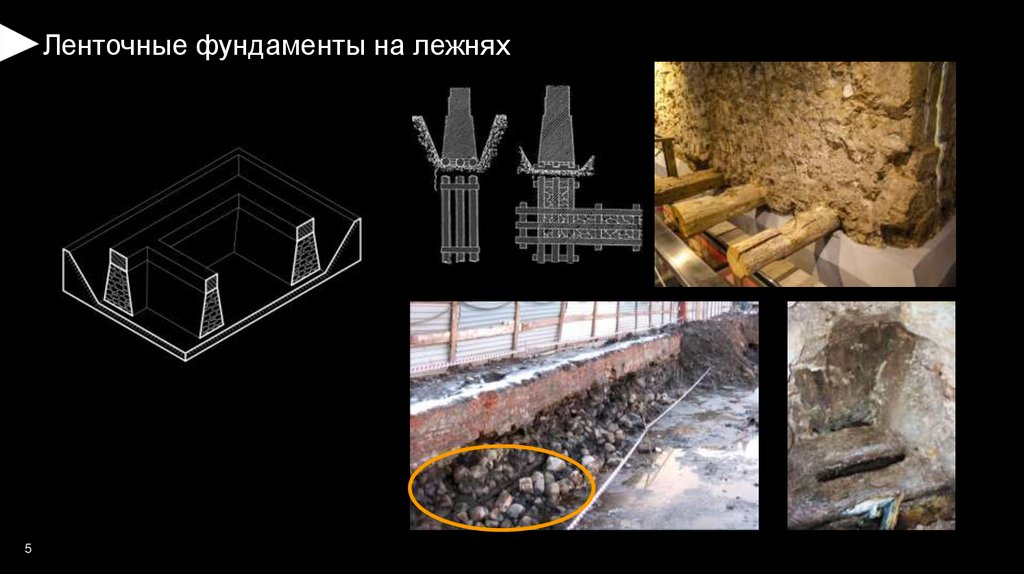

9.

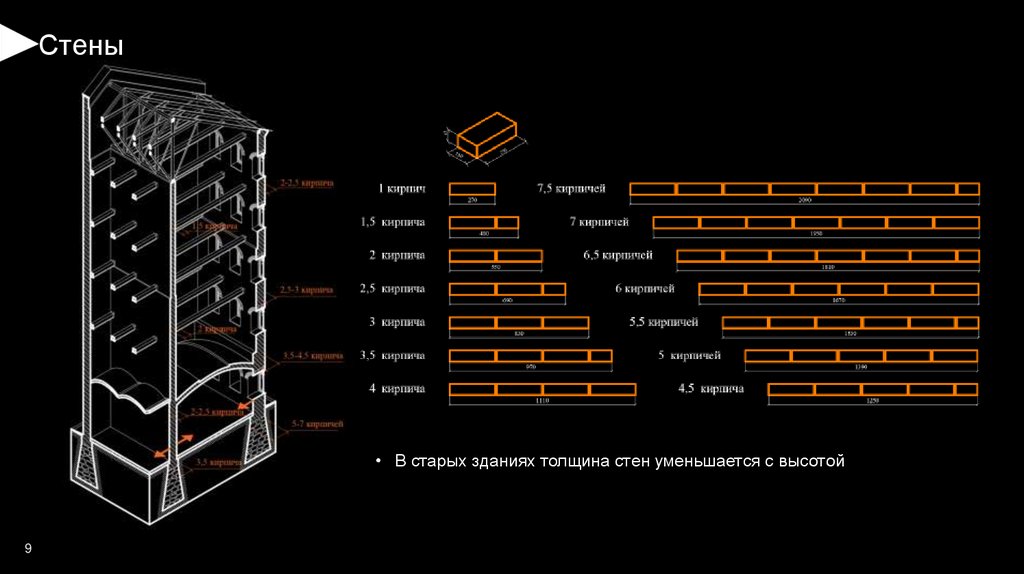

Стены
• В старых зданиях толщина стен уменьшается с высотой
9

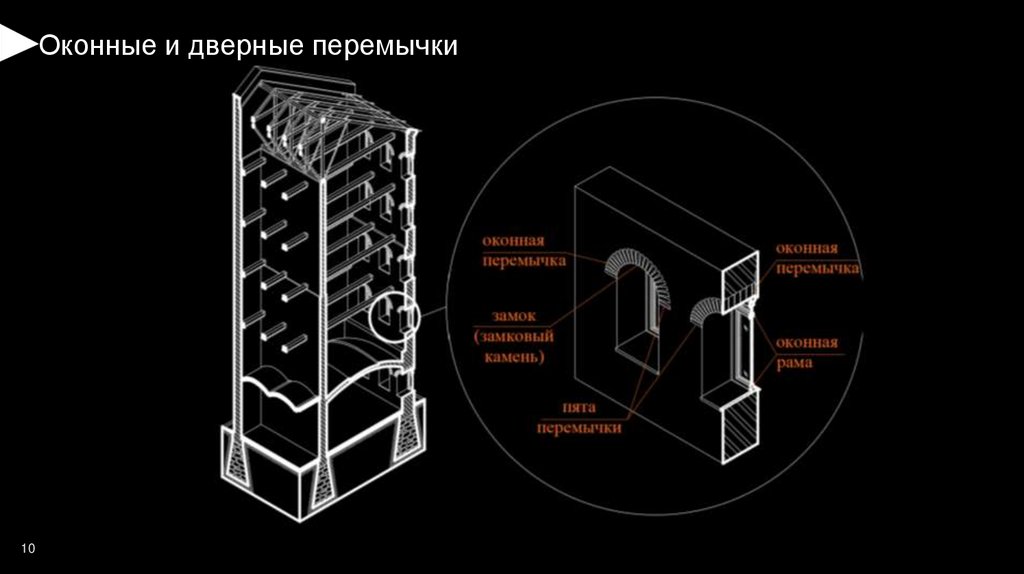

11.

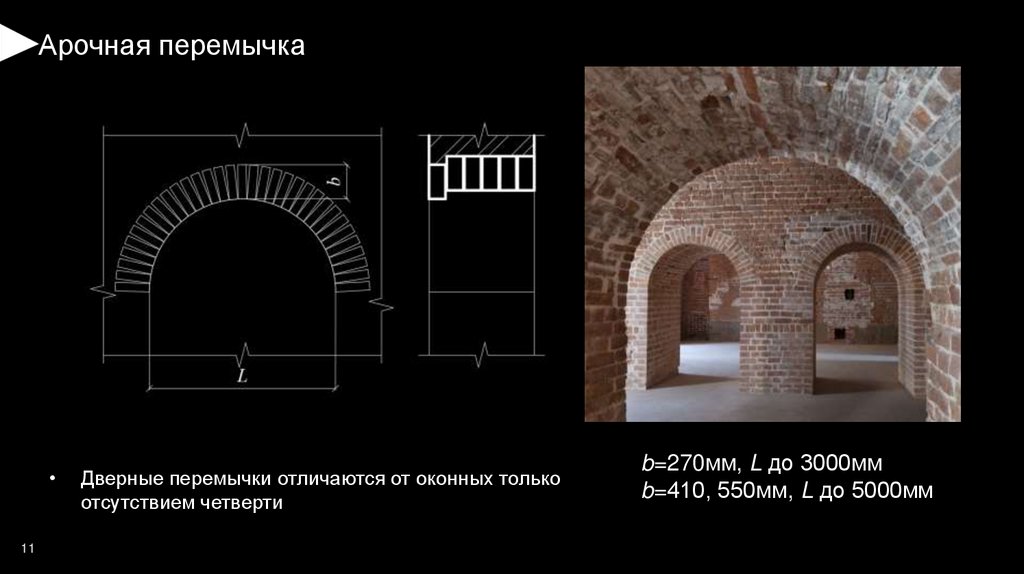

Арочная перемычка
11
Дверные перемычки отличаются от оконных только
отсутствием четверти
b=270мм, L до 3000мм
b=410, 550мм, L до 5000мм

12.

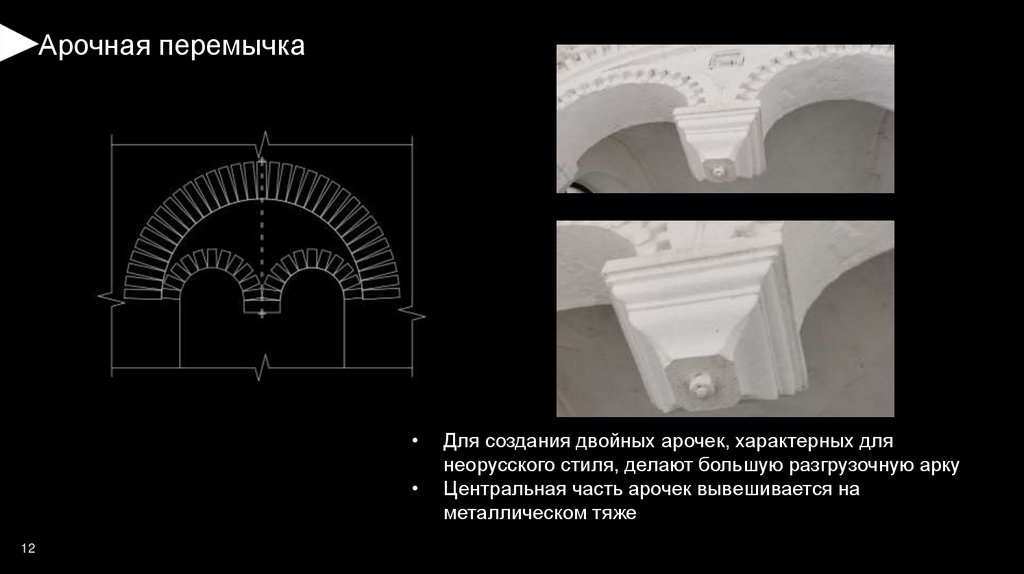

Арочная перемычка
12
Для создания двойных арочек, характерных для
неорусского стиля, делают большую разгрузочную арку
Центральная часть арочек вывешивается на
металлическом тяже

13.

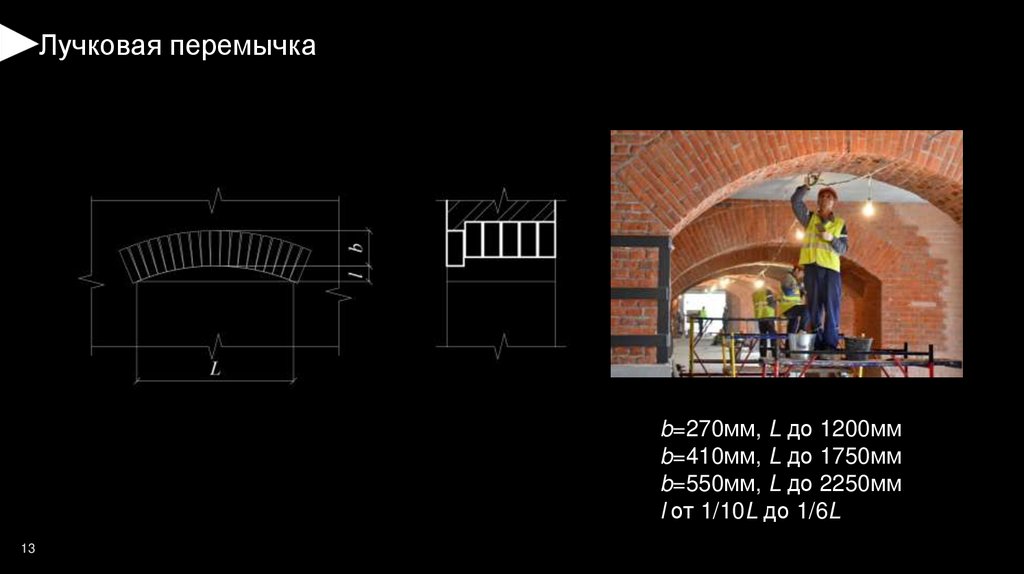

Лучковая перемычка
b=270мм, L до 1200мм
b=410мм, L до 1750мм
b=550мм, L до 2250мм
l от 1/10L до 1/6L
13

14.

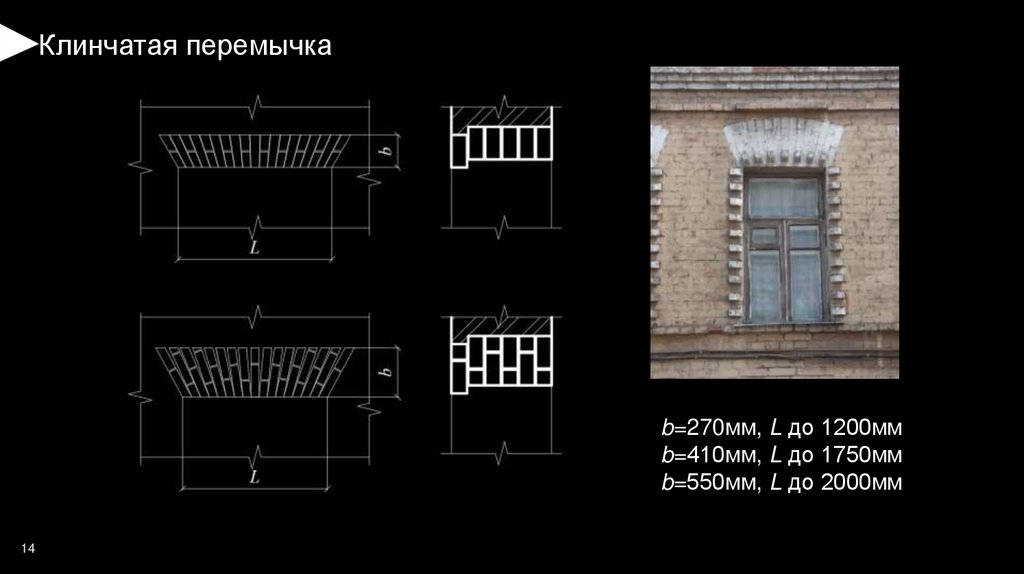

Клинчатая перемычка
b=270мм, L до 1200мм
b=410мм, L до 1750мм
b=550мм, L до 2000мм
14

15.

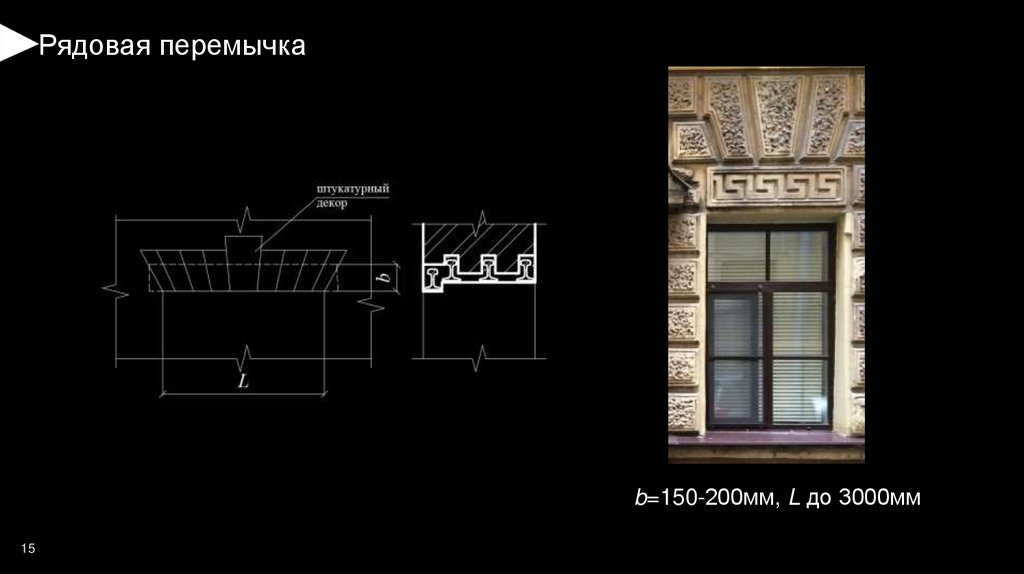

Рядовая перемычка
b=150-200мм, L до 3000мм
15

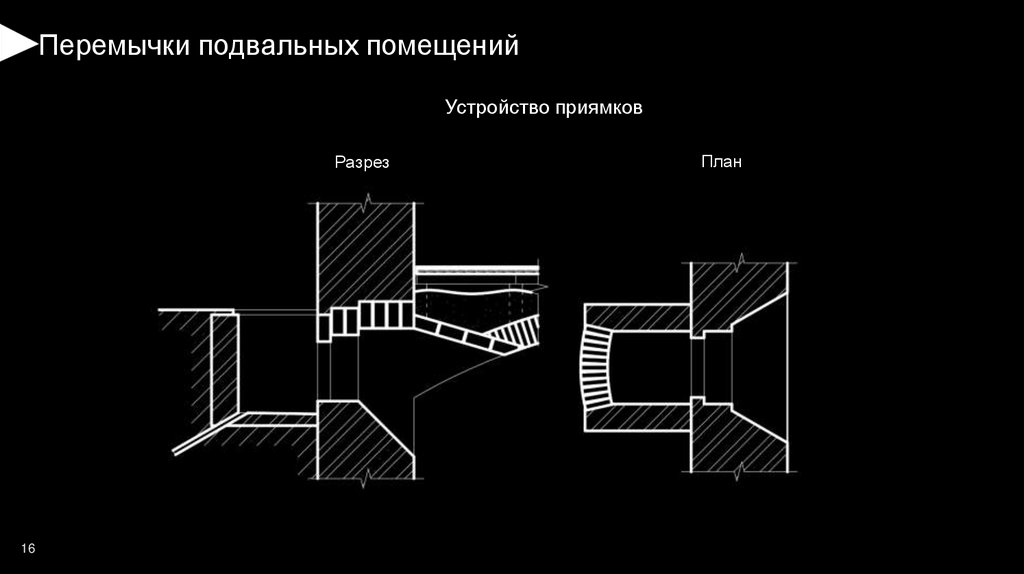

16.

Перемычки подвальных помещений
Устройство приямков
Разрез
16
План

17.

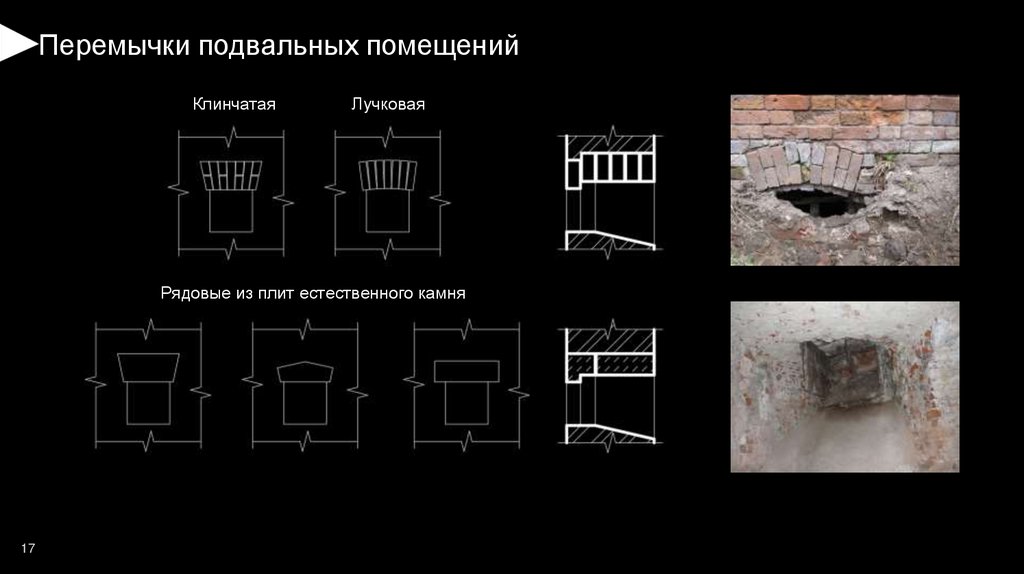

Перемычки подвальных помещений
Клинчатая
Лучковая
Рядовые из плит естественного камня
17

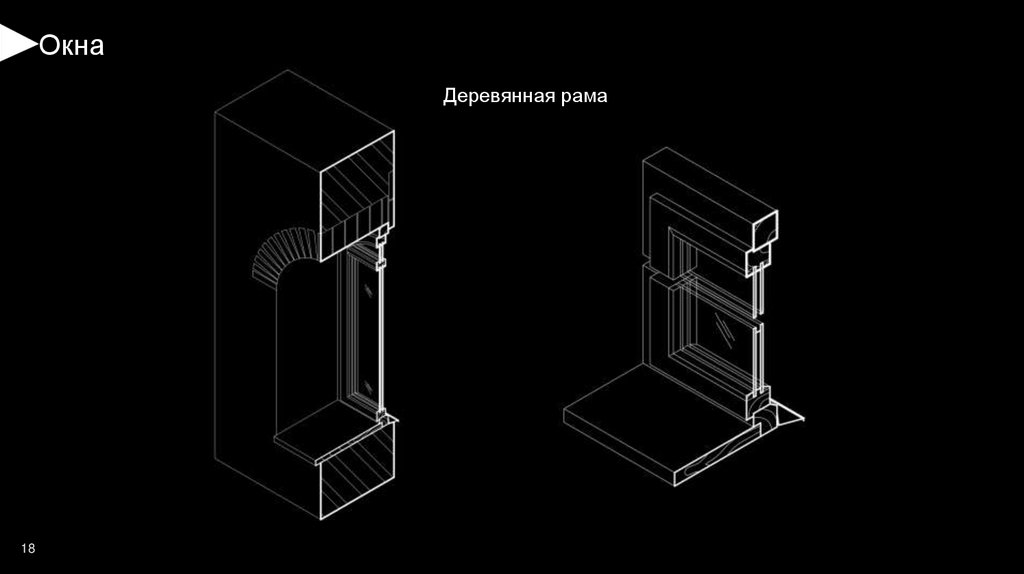

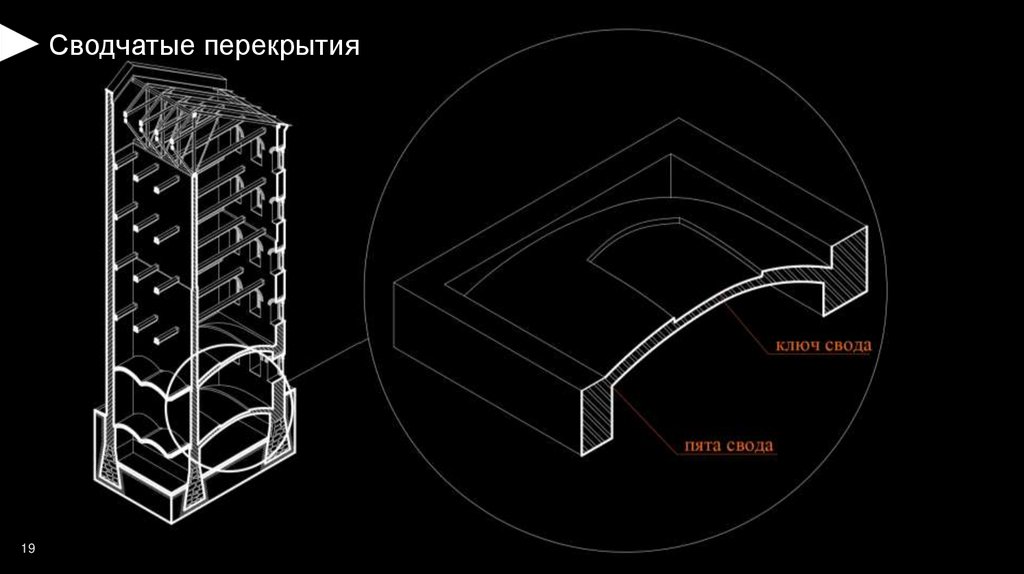

20.

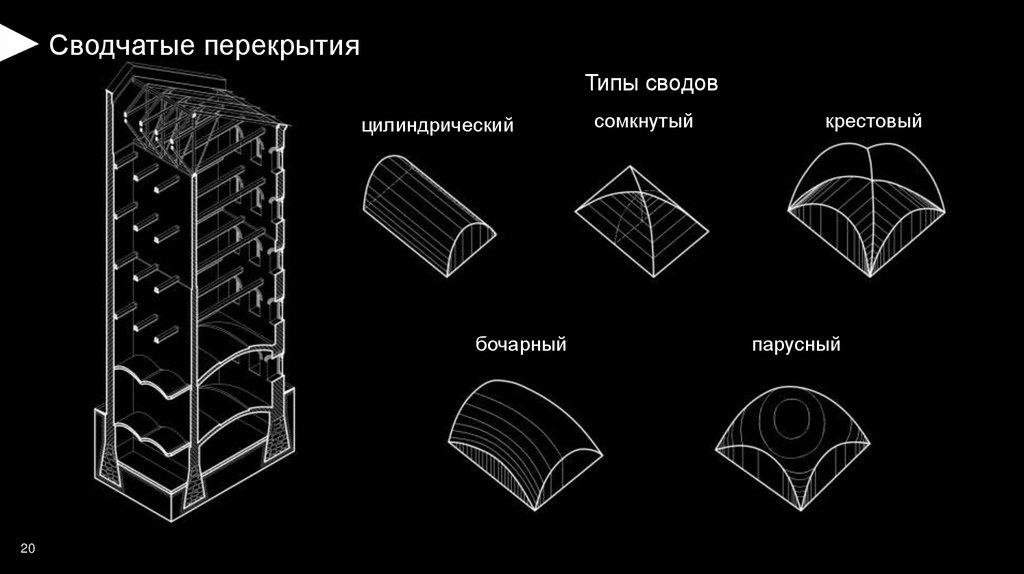

Сводчатые перекрытия
Типы сводов
цилиндрический
бочарный
20
сомкнутый
крестовый
парусный

21.

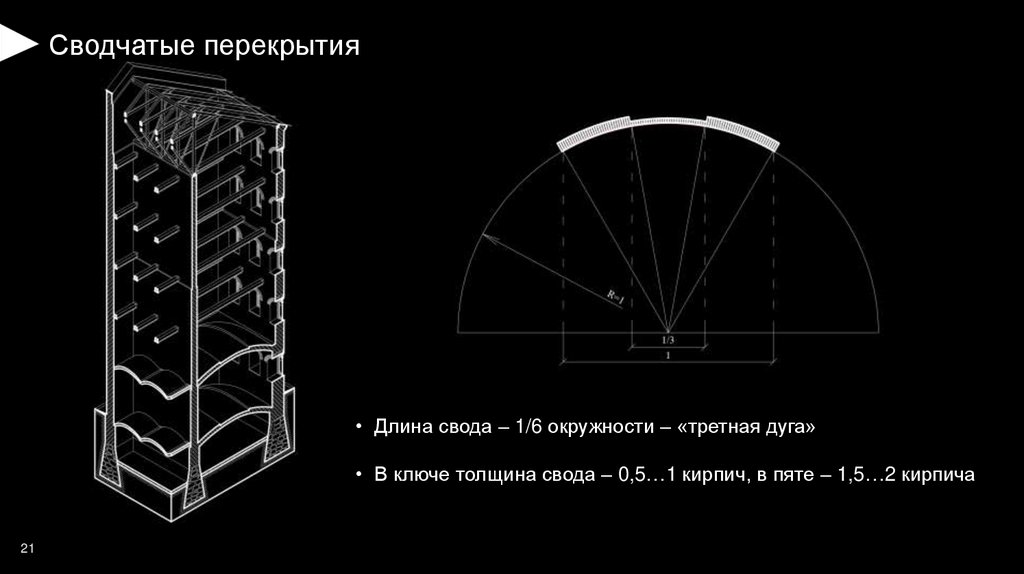

Сводчатые перекрытия
• Длина свода – 1/6 окружности – «третная дуга»
• В ключе толщина свода – 0,5…1 кирпич, в пяте – 1,5…2 кирпича
21

23.

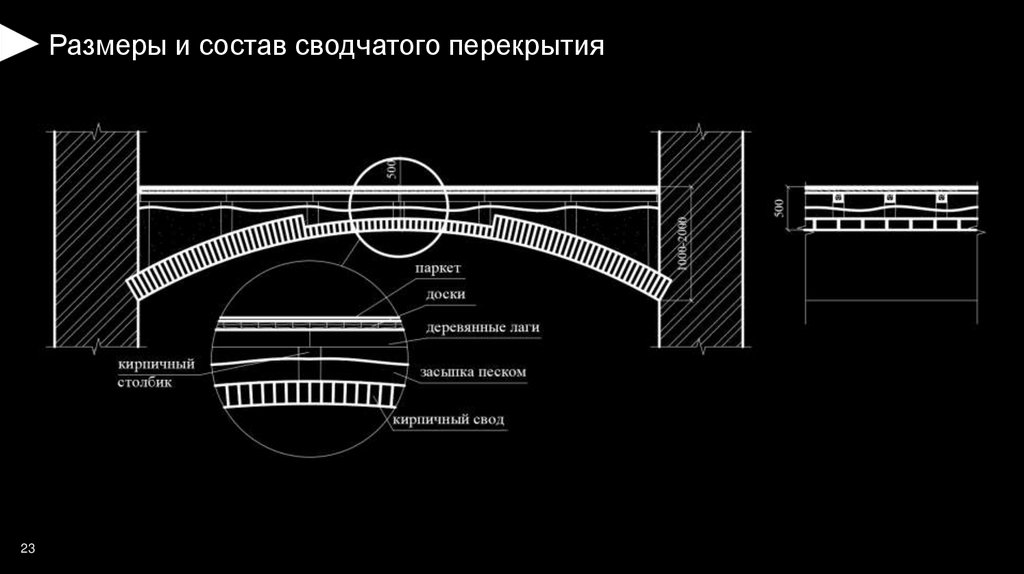

Размеры и состав сводчатого перекрытия
23

Распалубка
• Распалубка - часть свода, образованная пересечением двух
взаимно перпендикулярных цилиндрических поверхностей
• Распалубки обычно устраиваются при расположении
верхней точки проёмов выше пяты основного свода
(распалубки образуют малые своды, радиус которых
определяется шириной проёма)
24

25.

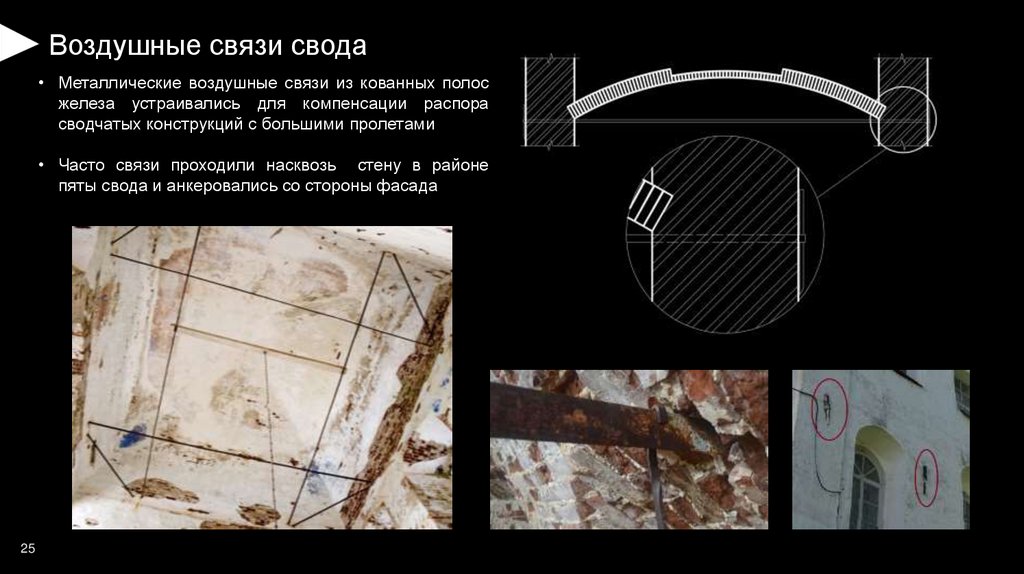

Воздушные связи свода
• Металлические воздушные связи из кованных полос
железа устраивались для компенсации распора
сводчатых конструкций с большими пролетами
• Часто связи проходили насквозь стену в районе
пяты свода и анкеровались со стороны фасада
25

26.

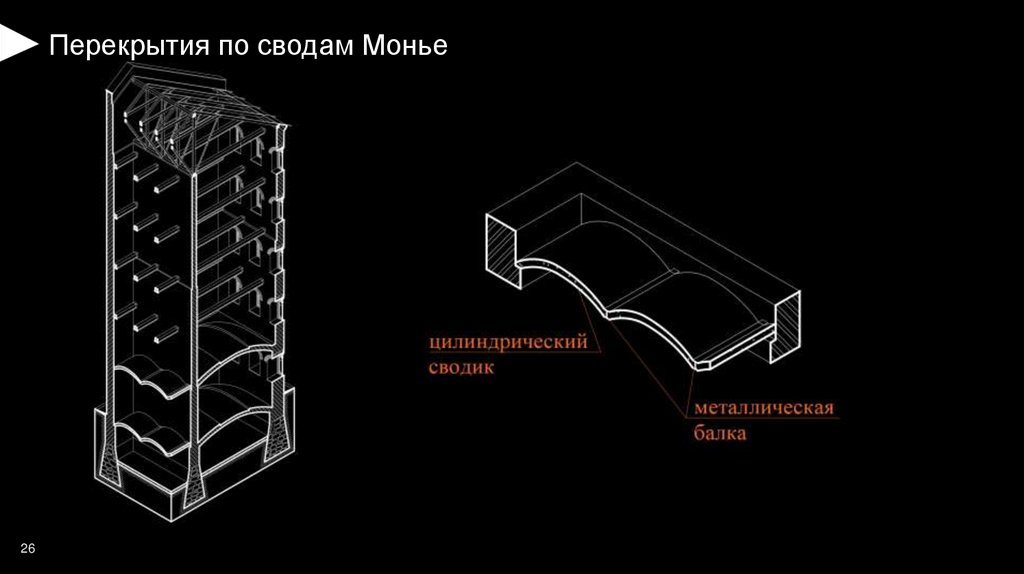

Перекрытия по сводам Монье
26

27.

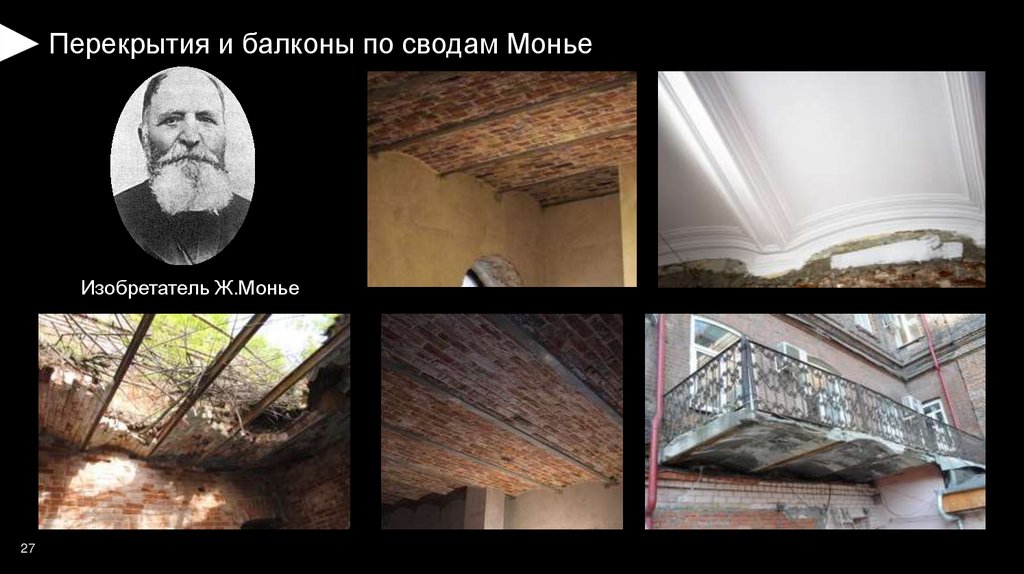

Перекрытия и балконы по сводам Монье
Изобретатель Ж.Монье
27

28.

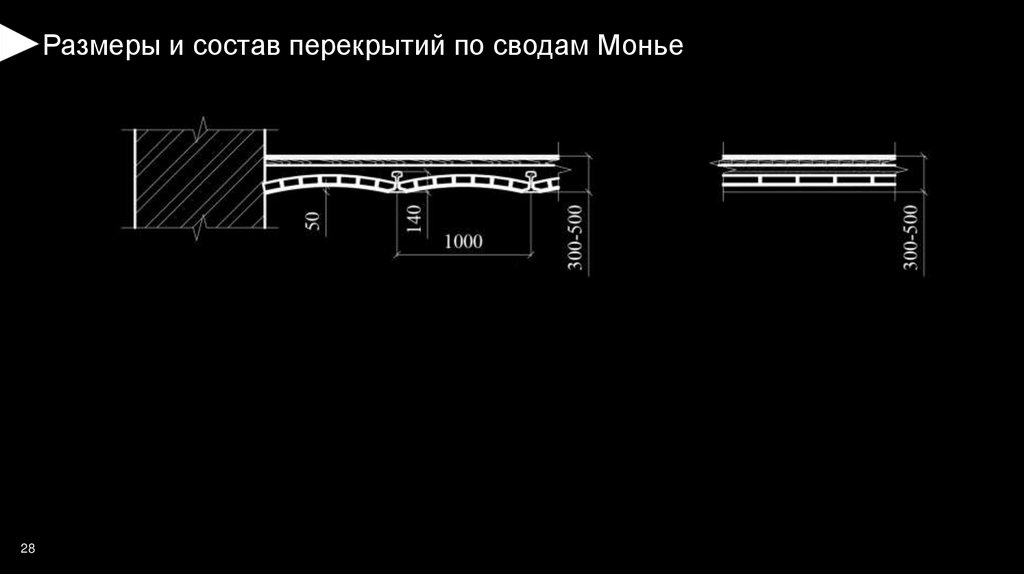

Размеры и состав перекрытий по сводам Монье
28

29.

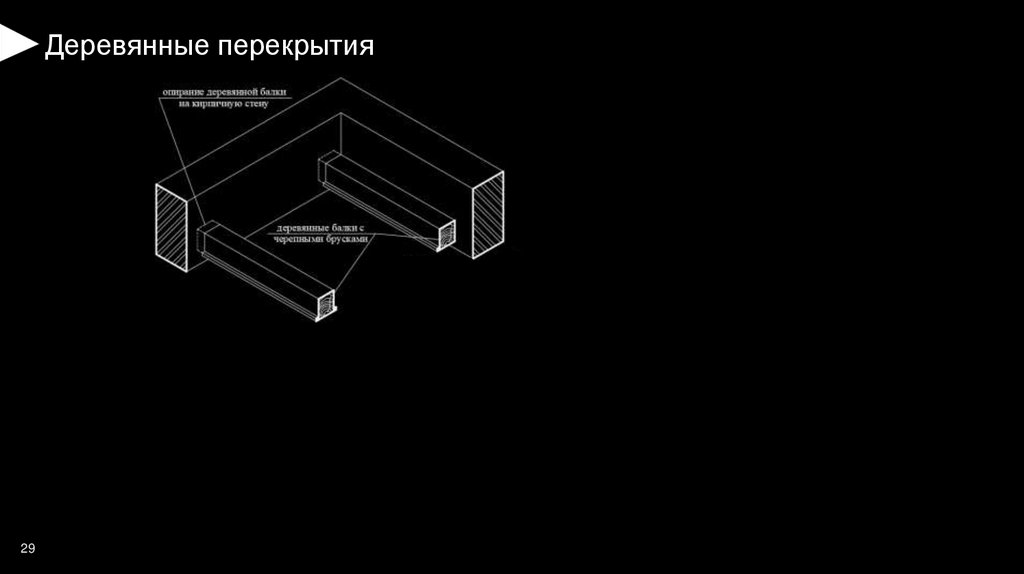

Деревянные перекрытия
29

30.

Деревянные перекрытия
• Деревянные балки в наиболее старых постройках
вытесывались вручную из бревен диаметром
порядка 35см с «черепами» для укладки заполнения
между ними
• Позднее балками служили брусья из бревен
диаметром 30см с прикрепленными к ним
черепными брусками
30

31.

Деревянные перекрытия

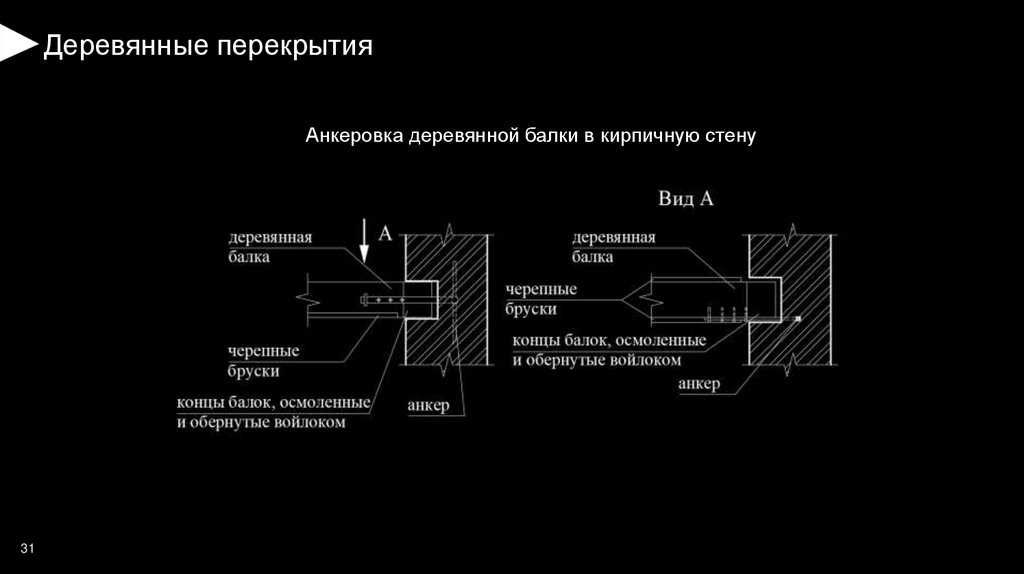

Анкеровка деревянной балки в кирпичную стену
31

32.

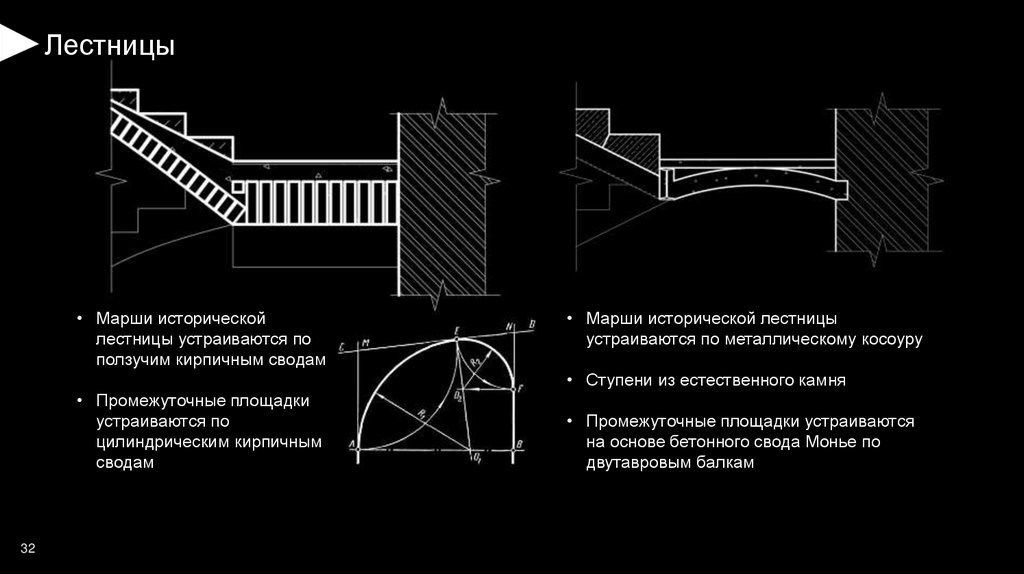

Лестницы
• Марши исторической
лестницы устраиваются по
ползучим кирпичным сводам
• Марши исторической лестницы
устраиваются по металлическому косоуру
• Ступени из естественного камня
• Промежуточные площадки
устраиваются по
цилиндрическим кирпичным
сводам
32
• Промежуточные площадки устраиваются
на основе бетонного свода Монье по
двутавровым балкам

33.

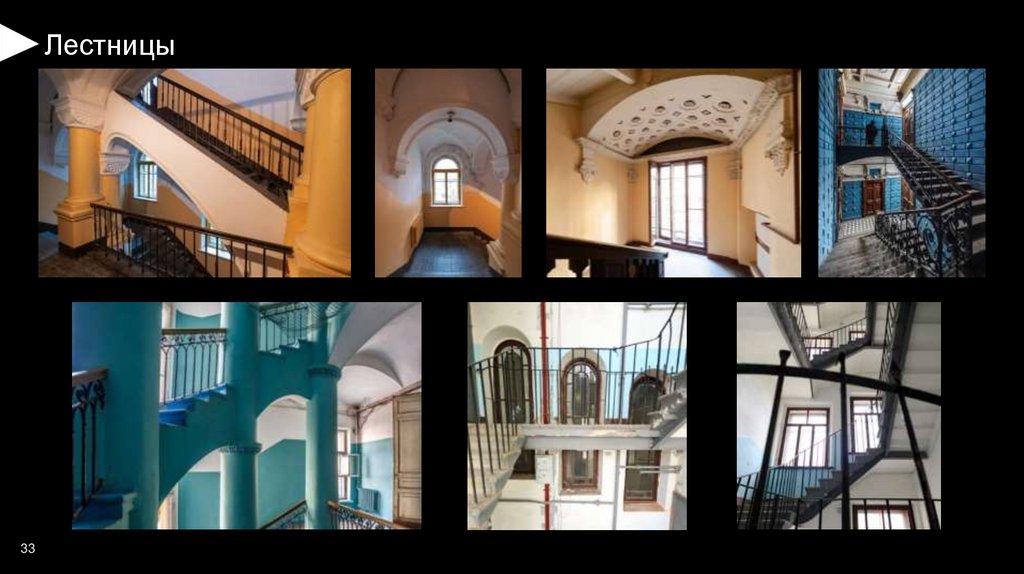

Лестницы
33

34.

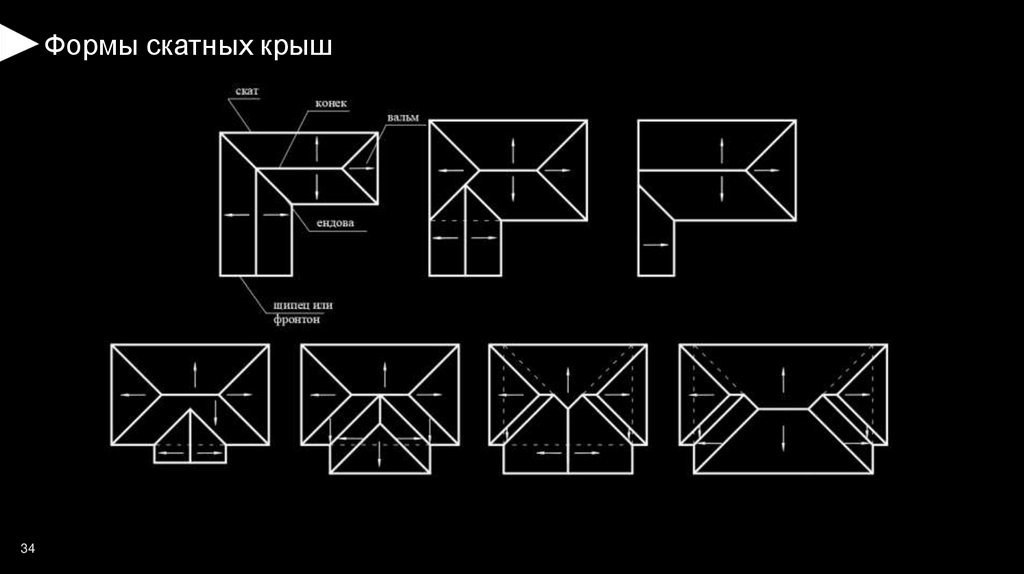

Формы скатных крыш
34

35.

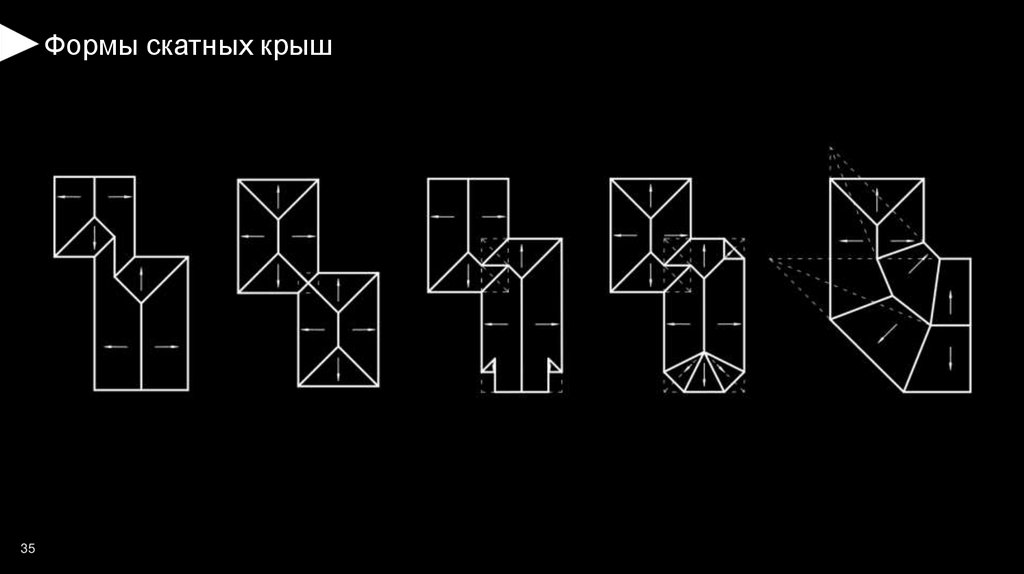

Формы скатных крыш
35

36.

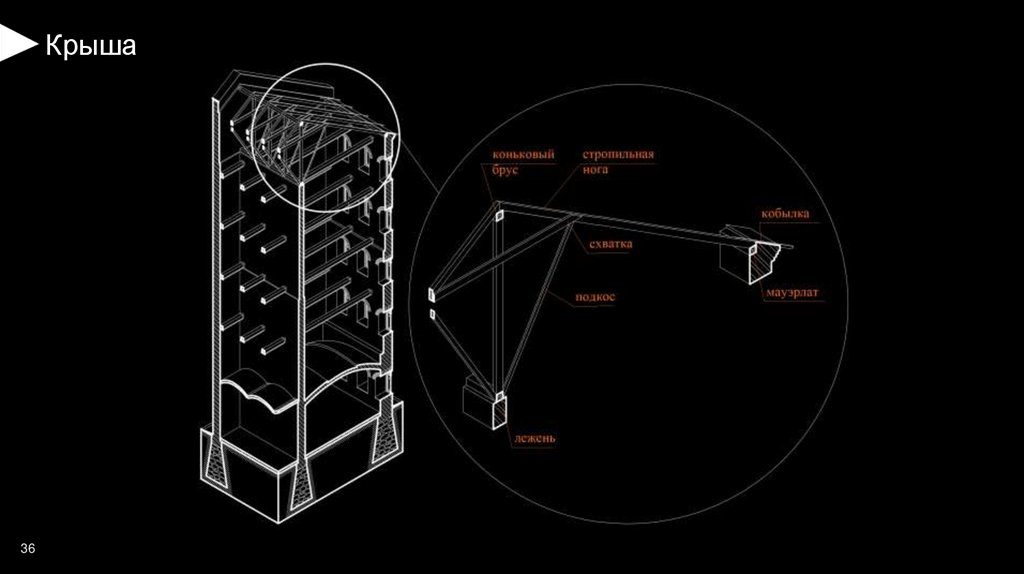

Крыша
36

37.

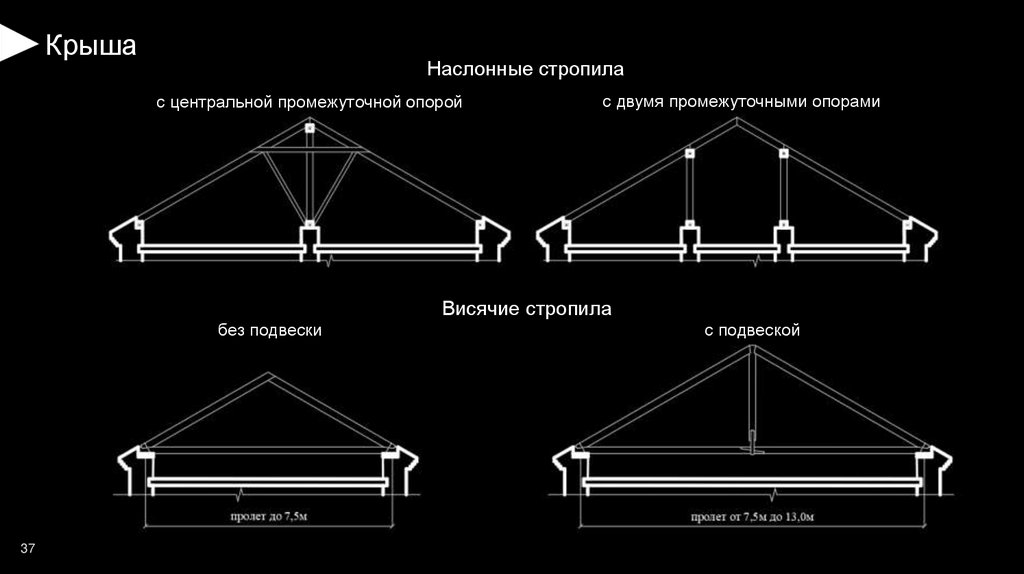

Крыша
Наслонные стропила
с центральной промежуточной опорой
с двумя промежуточными опорами
Висячие стропила
без подвески
37
с подвеской

38.

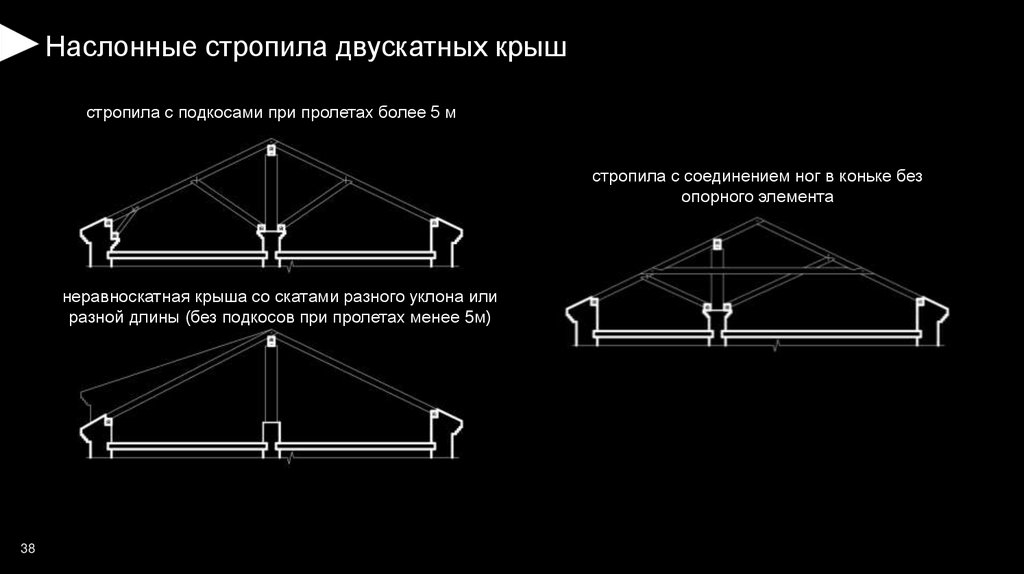

Наслонные стропила двускатных крыш
стропила с подкосами при пролетах более 5 м
стропила с соединением ног в коньке без
опорного элемента
неравноскатная крыша со скатами разного уклона или
разной длины (без подкосов при пролетах менее 5м)
38

39.

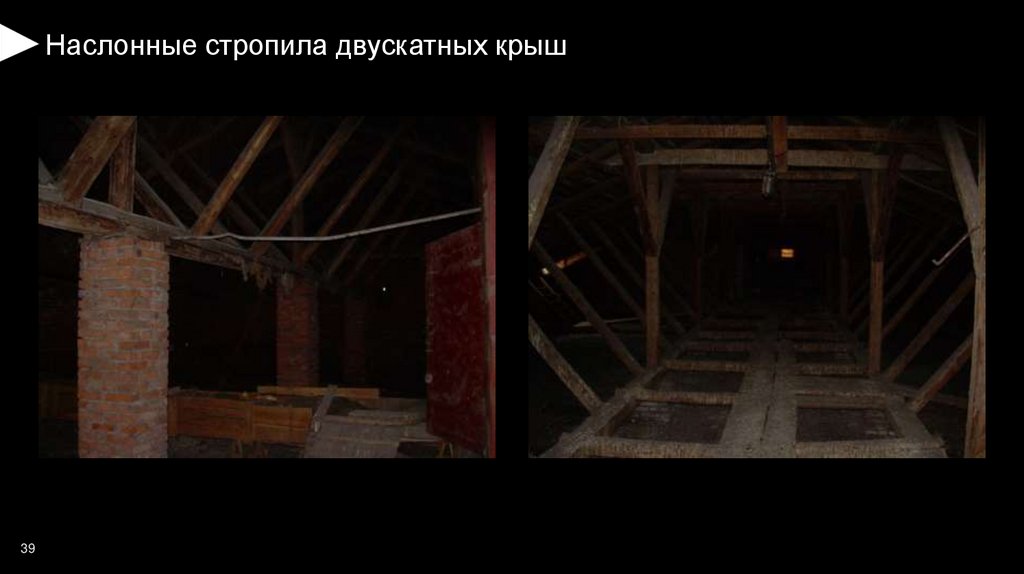

Наслонные стропила двускатных крыш
39

40.

Наслонные стропила односкатных крыш
стропила малого
пролета с опиранием
на стены
стропила с
промежуточной опорой в
виде подкоса
40
стропила большого пролета с
промежуточной опорой на прогон по
кирпичным столбам
организация промежуточной опоры
стропильной ноги с помощью висячей
ферменной системы
стропила большого пролета с
двумя промежуточными опорами
в виде подкосов
организация двух промежуточных
опор стропильной ноги с помощью
висячей ферменной системы

41.

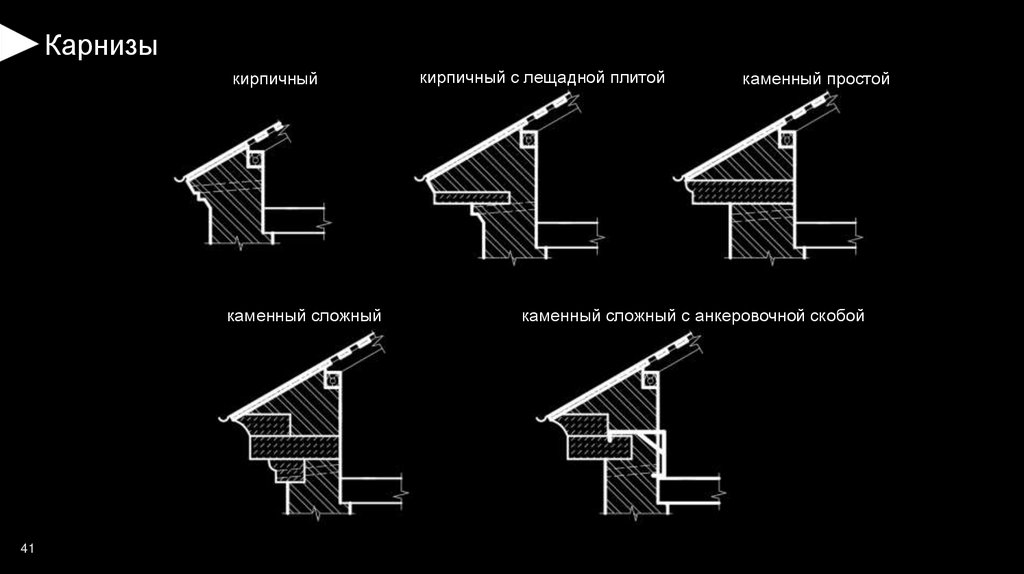

Карнизы
кирпичный
каменный сложный
41
кирпичный с лещадной плитой
каменный простой
каменный сложный с анкеровочной скобой

42.

Кровля
металлическая фальцевая кровля
42
