Л_11_Усиление_конструкций_домов_первых_массовых_серий

1.

УСИЛЕНИЕ КОНСТРУКЦИИ ДОМОВ
ПЕРВЫХ МАССОВЫХ СЕРИЙ
старший преподаватель
Серов Алексей Дмитриевич

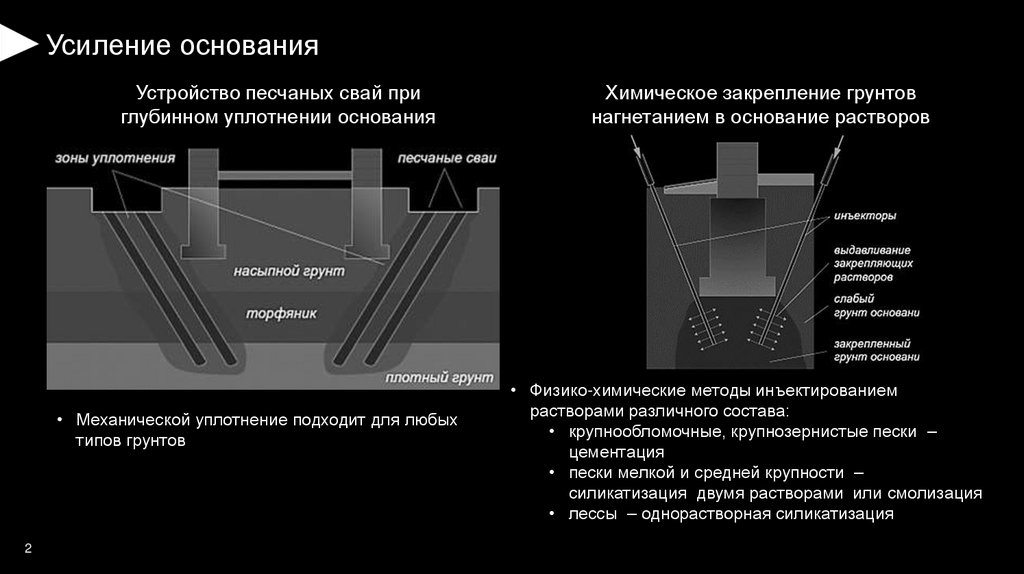

Усиление основания
Устройство песчаных свай при
глубинном уплотнении основания
• Механической уплотнение подходит для любых
типов грунтов
2
Химическое закрепление грунтов
нагнетанием в основание растворов
• Физико-химические методы инъектированием
растворами различного состава:
• крупнообломочные, крупнозернистые пески –
цементация
• пески мелкой и средней крупности –
силикатизация двумя растворами или смолизация
• лессы – однорастворная силикатизация

3.

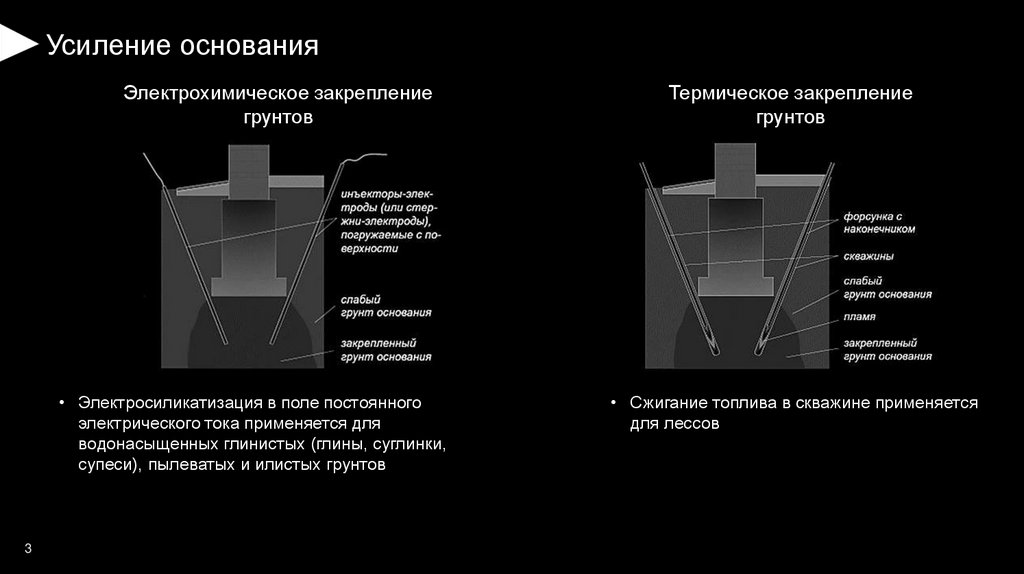

Усиление основания
Электрохимическое закрепление
грунтов
• Электросиликатизация в поле постоянного
электрического тока применяется для
водонасыщенных глинистых (глины, суглинки,
супеси), пылеватых и илистых грунтов
3
Термическое закрепление
грунтов
• Сжигание топлива в скважине применяется
для лессов

4.

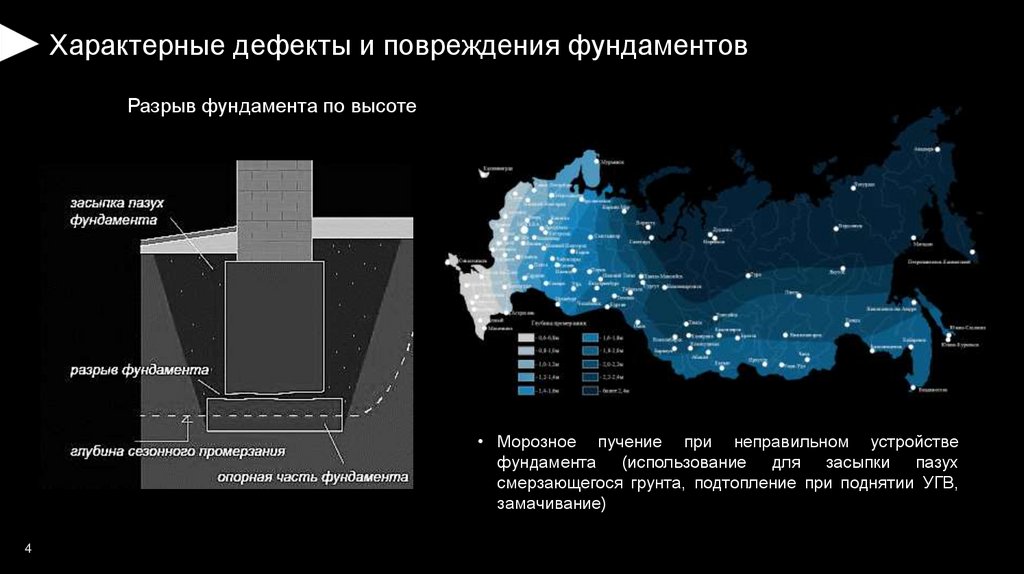

Характерные дефекты и повреждения фундаментов
Разрыв фундамента по высоте
• Морозное пучение при неправильном устройстве
фундамента (использование для засыпки пазух
смерзающегося грунта, подтопление при поднятии УГВ,
замачивание)
4

5.

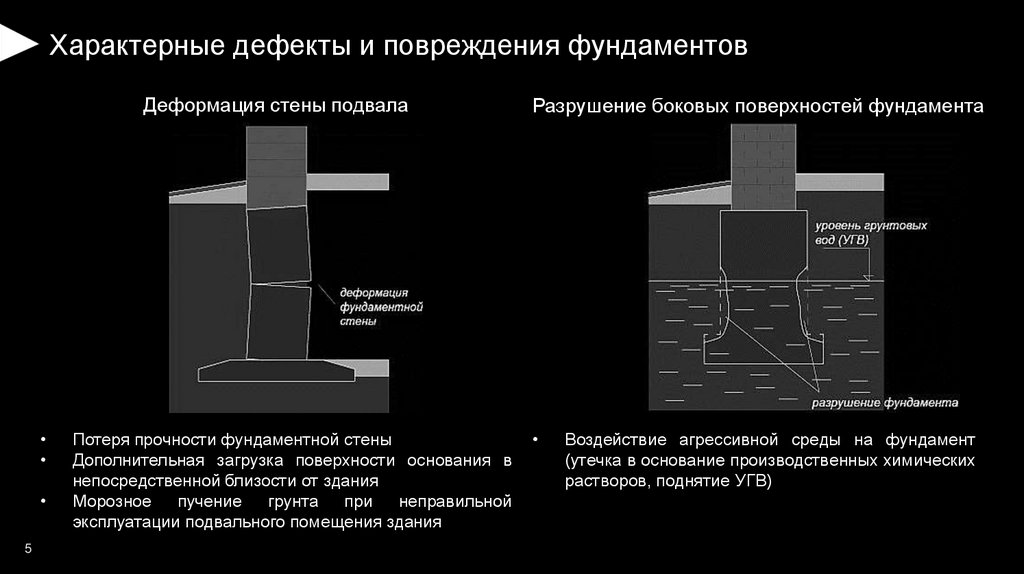

Характерные дефекты и повреждения фундаментов
Деформация стены подвала
5
Потеря прочности фундаментной стены
Дополнительная загрузка поверхности основания в
непосредственной близости от здания
Морозное
пучение
грунта
при
неправильной
эксплуатации подвального помещения здания
Разрушение боковых поверхностей фундамента
Воздействие агрессивной среды на фундамент
(утечка в основание производственных химических
растворов, поднятие УГВ)

6.

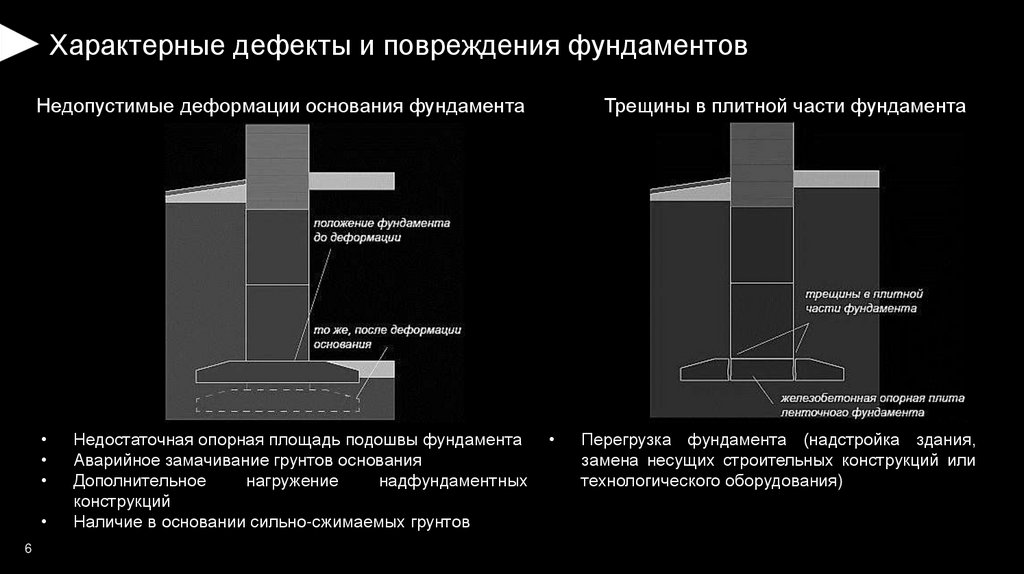

Характерные дефекты и повреждения фундаментов
Недопустимые деформации основания фундамента
6
Недостаточная опорная площадь подошвы фундамента
Аварийное замачивание грунтов основания
Дополнительное
нагружение
надфундаментных
конструкций
Наличие в основании сильно-сжимаемых грунтов
Трещины в плитной части фундамента
Перегрузка фундамента (надстройка здания,
замена несущих строительных конструкций или
технологического оборудования)

7.

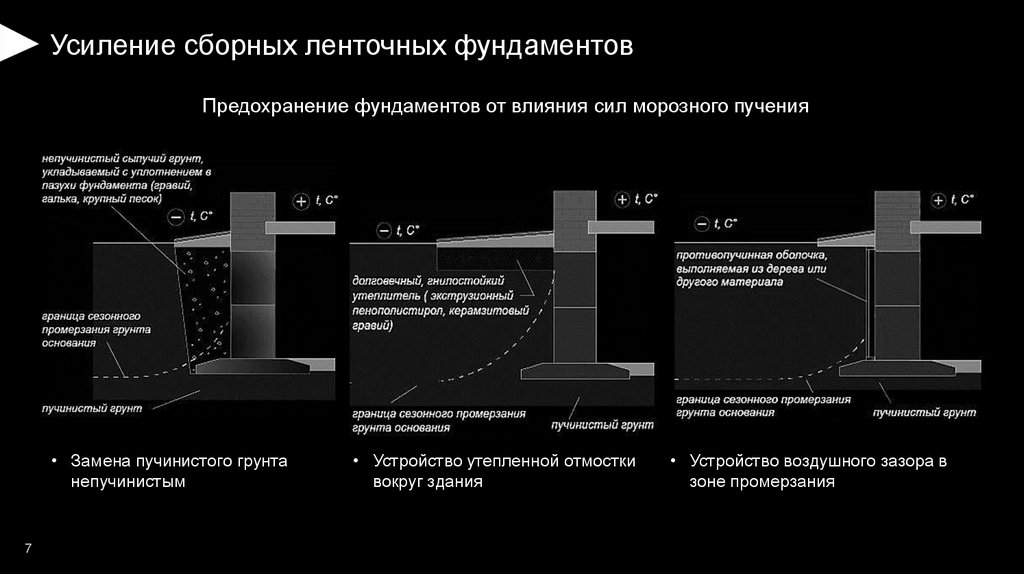

Усиление сборных ленточных фундаментов
Предохранение фундаментов от влияния сил морозного пучения
• Замена пучинистого грунта
непучинистым
7
• Устройство утепленной отмостки
вокруг здания
• Устройство воздушного зазора в
зоне промерзания

8.

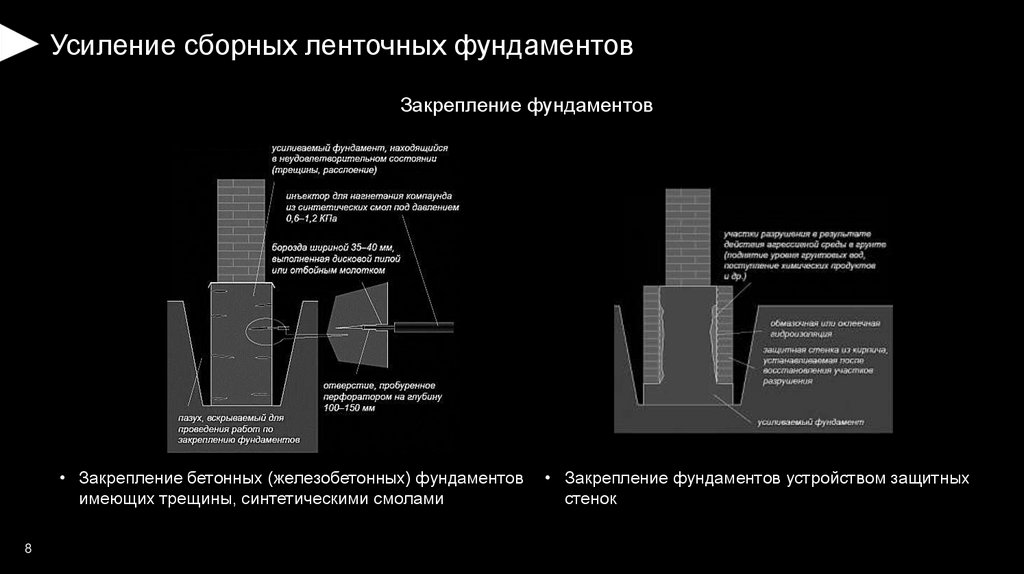

Усиление сборных ленточных фундаментов
Закрепление фундаментов
• Закрепление бетонных (железобетонных) фундаментов
имеющих трещины, синтетическими смолами
8
• Закрепление фундаментов устройством защитных
стенок

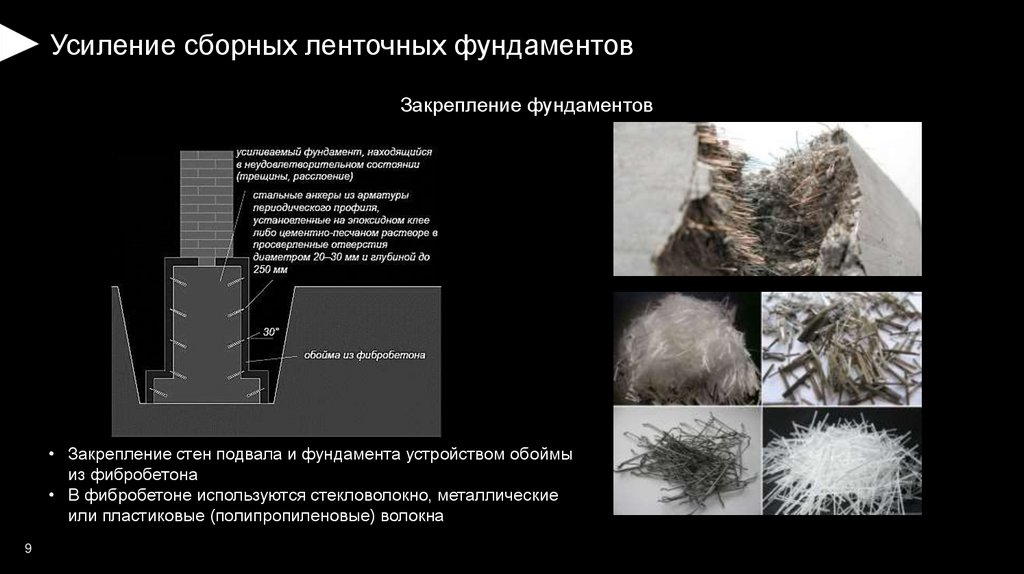

9.

Усиление сборных ленточных фундаментов
Закрепление фундаментов
• Закрепление стен подвала и фундамента устройством обоймы
из фибробетона
• В фибробетоне используются стекловолокно, металлические
или пластиковые (полипропиленовые) волокна
9

10.

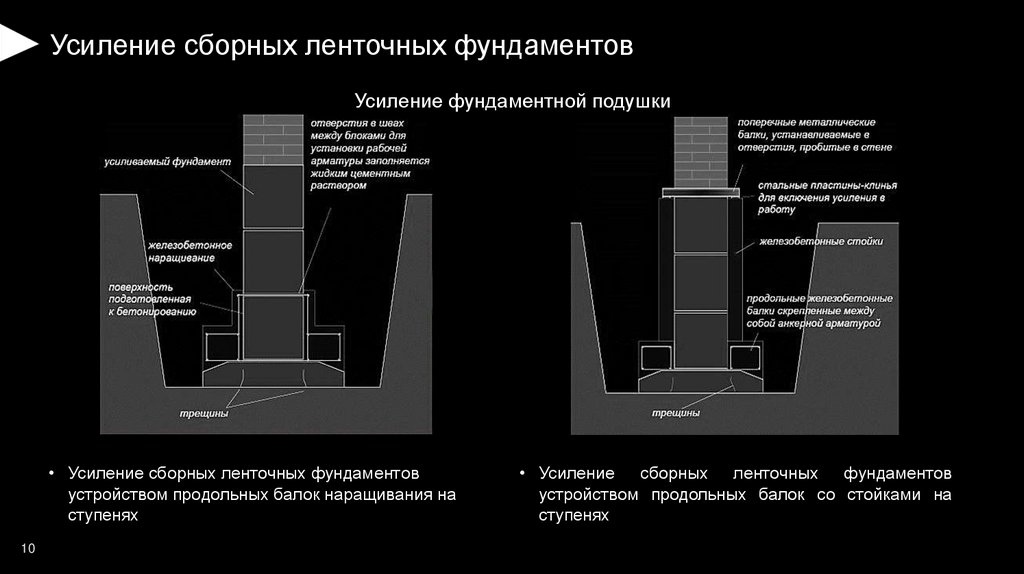

Усиление сборных ленточных фундаментов
Усиление фундаментной подушки
• Усиление сборных ленточных фундаментов
устройством продольных балок наращивания на
ступенях
10
• Усиление сборных ленточных фундаментов
устройством продольных балок со стойками на
ступенях

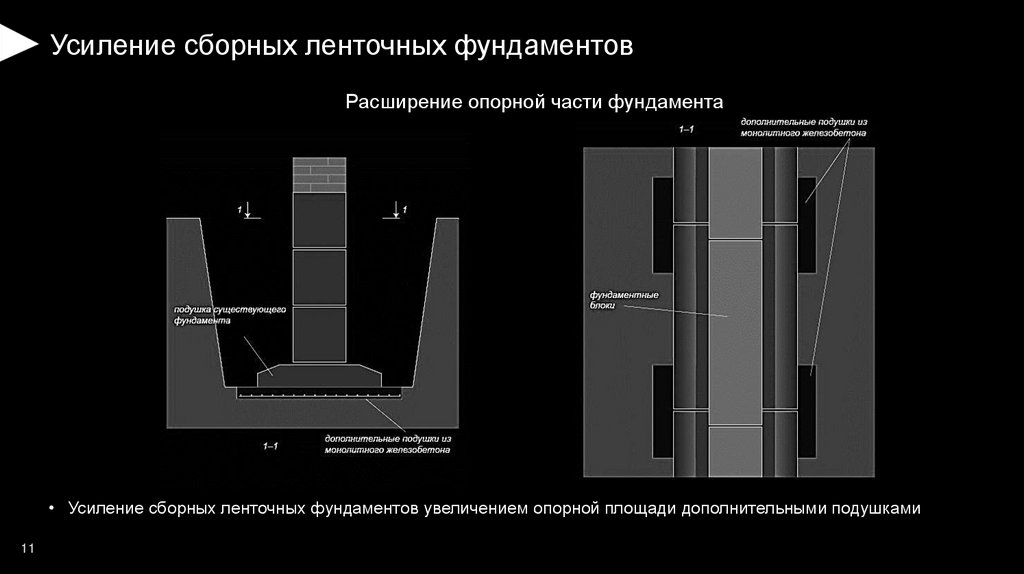

11.

Усиление сборных ленточных фундаментов
Расширение опорной части фундамента
• Усиление сборных ленточных фундаментов увеличением опорной площади дополнительными подушками
11

12.

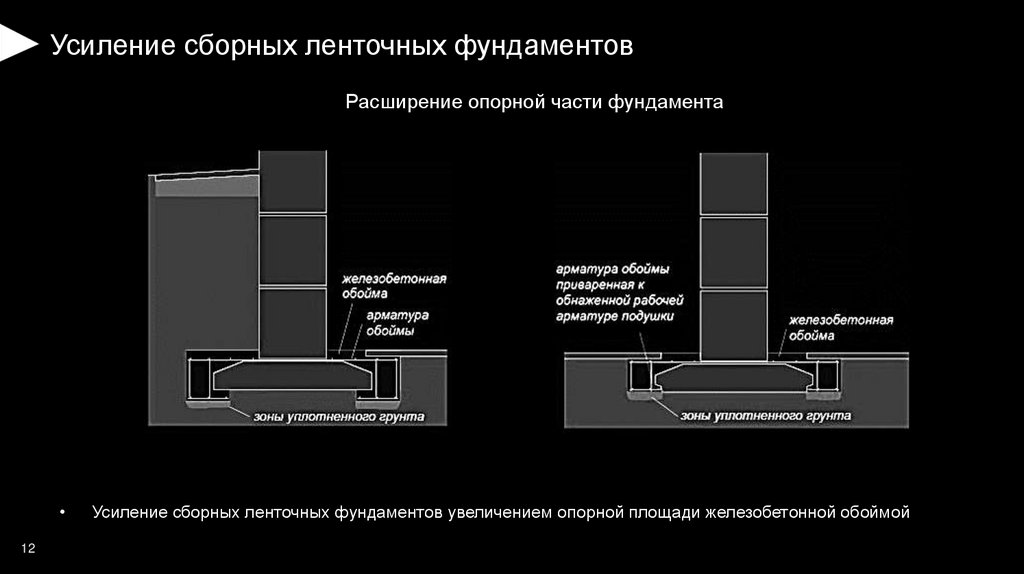

Усиление сборных ленточных фундаментов
Расширение опорной части фундамента
12
Усиление сборных ленточных фундаментов увеличением опорной площади железобетонной обоймой

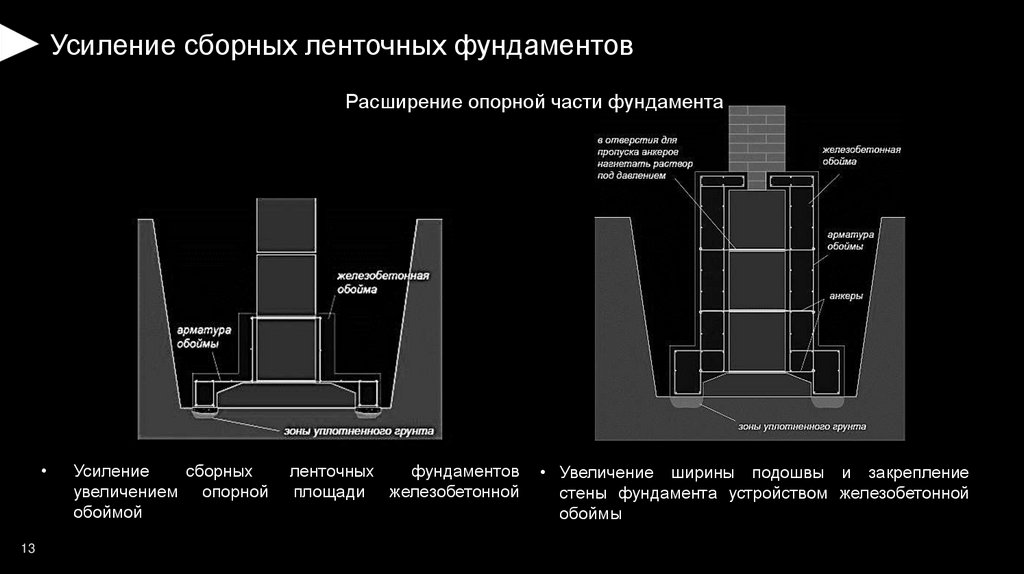

13.

Усиление сборных ленточных фундаментов
Расширение опорной части фундамента
13
Усиление
сборных
увеличением опорной
обоймой
ленточных
фундаментов
площади железобетонной
• Увеличение ширины подошвы и закрепление
стены фундамента устройством железобетонной
обоймы

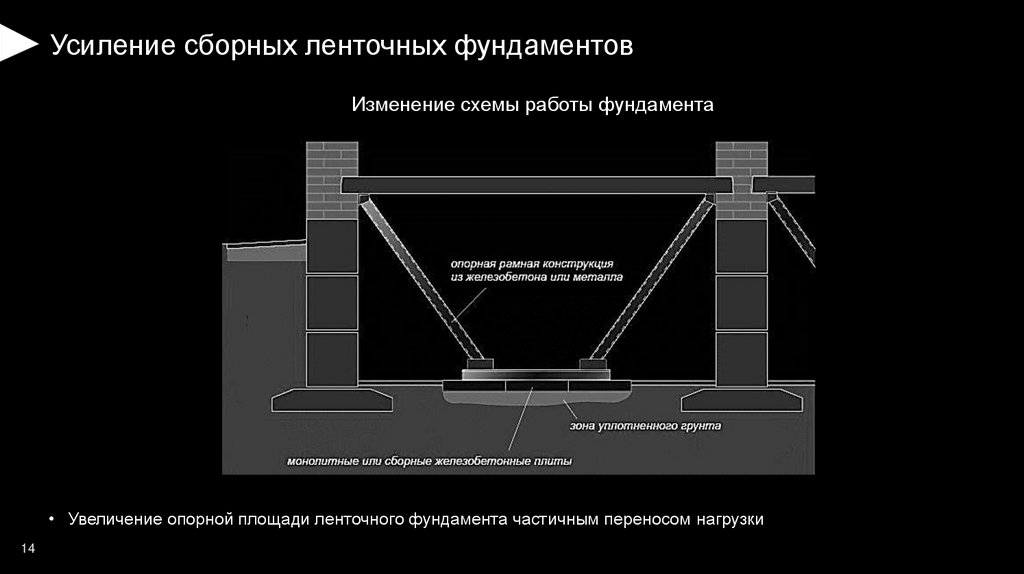

14.

Усиление сборных ленточных фундаментов
Изменение схемы работы фундамента
• Увеличение опорной площади ленточного фундамента частичным переносом нагрузки
14

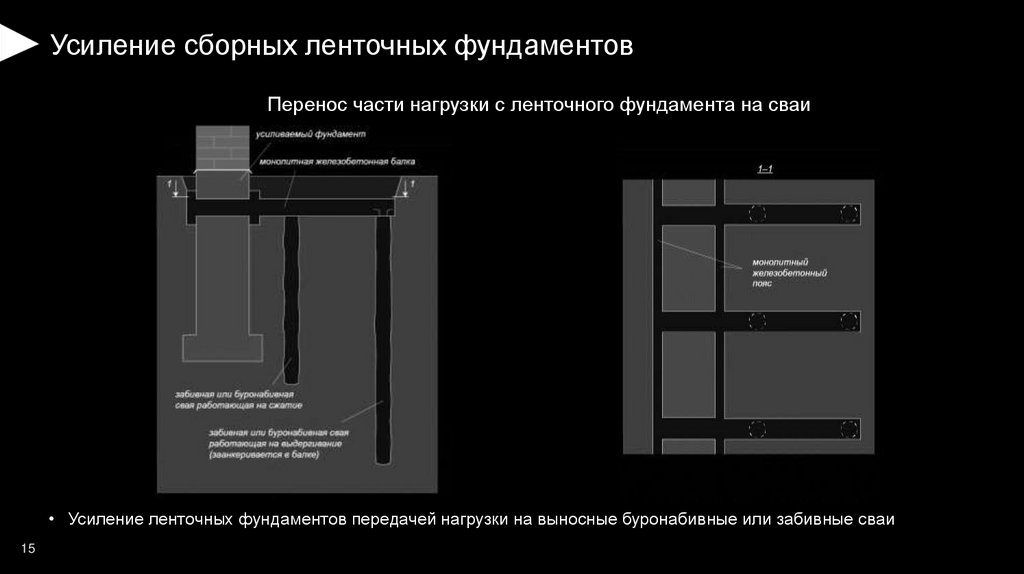

15.

16.

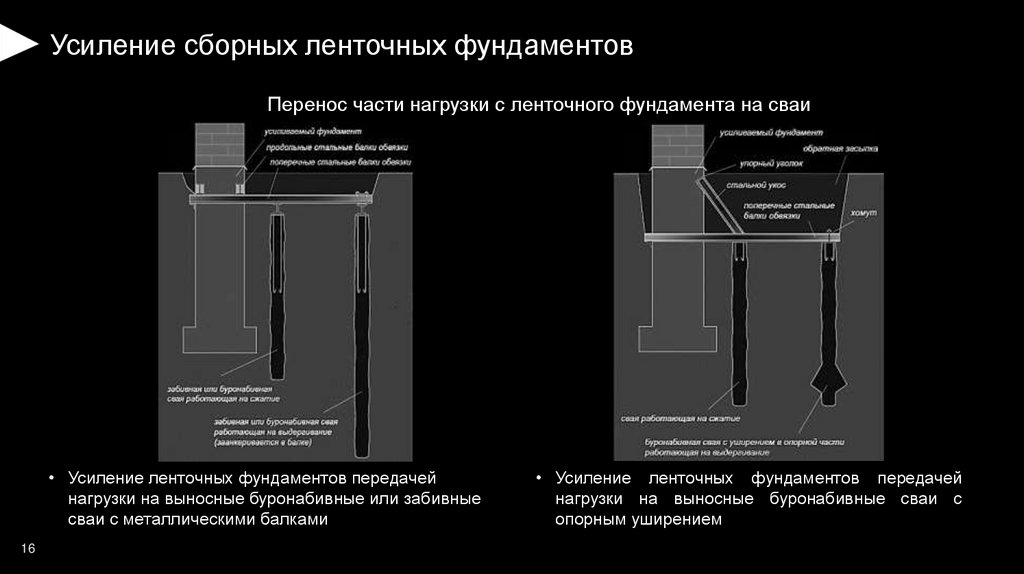

Усиление сборных ленточных фундаментов
Перенос части нагрузки с ленточного фундамента на сваи
• Усиление ленточных фундаментов передачей
нагрузки на выносные буронабивные или забивные
сваи с металлическими балками
16
• Усиление ленточных фундаментов передачей
нагрузки на выносные буронабивные сваи с
опорным уширением

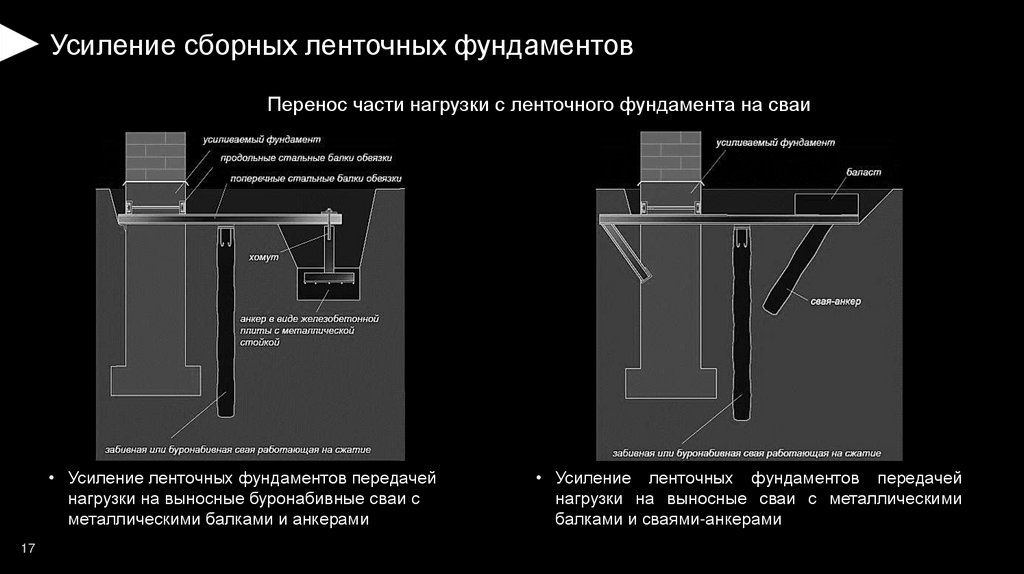

17.

Усиление сборных ленточных фундаментов
Перенос части нагрузки с ленточного фундамента на сваи
• Усиление ленточных фундаментов передачей
нагрузки на выносные буронабивные сваи с
металлическими балками и анкерами
17
• Усиление ленточных фундаментов передачей
нагрузки на выносные сваи с металлическими
балками и сваями-анкерами

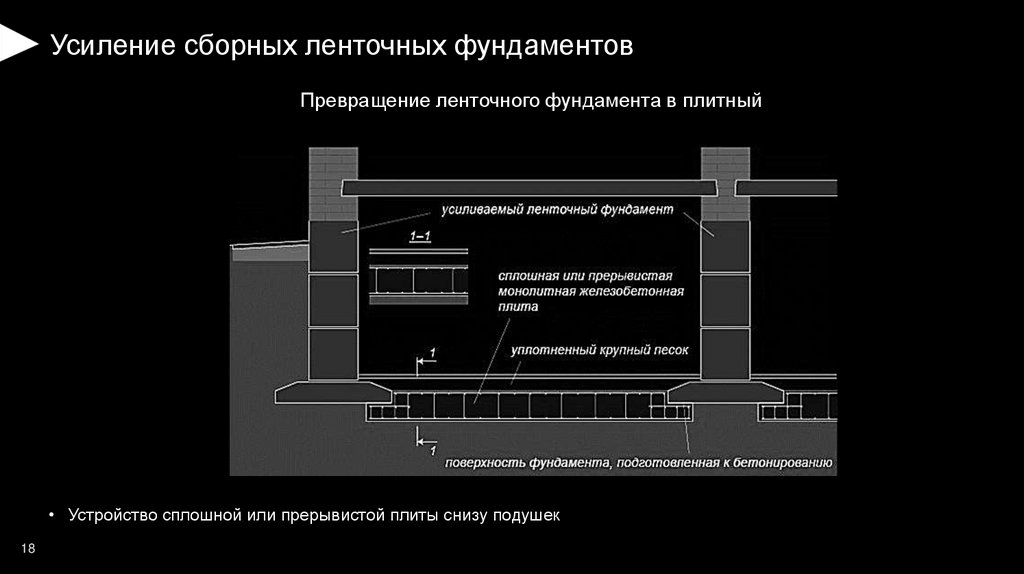

18.

Усиление сборных ленточных фундаментов
Превращение ленточного фундамента в плитный
• Устройство сплошной или прерывистой плиты снизу подушек
18

19.

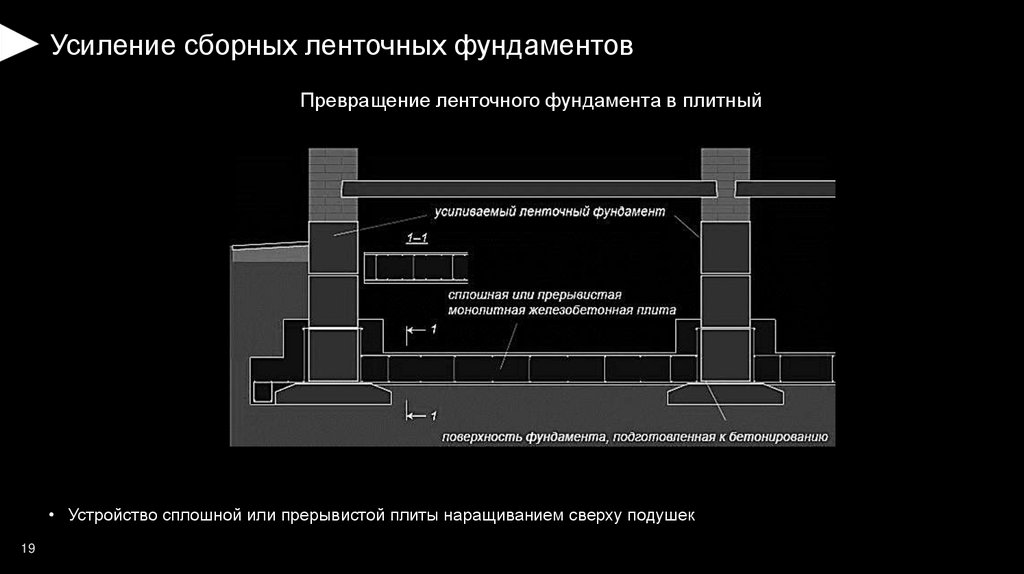

Усиление сборных ленточных фундаментов
Превращение ленточного фундамента в плитный
• Устройство сплошной или прерывистой плиты наращиванием сверху подушек
19

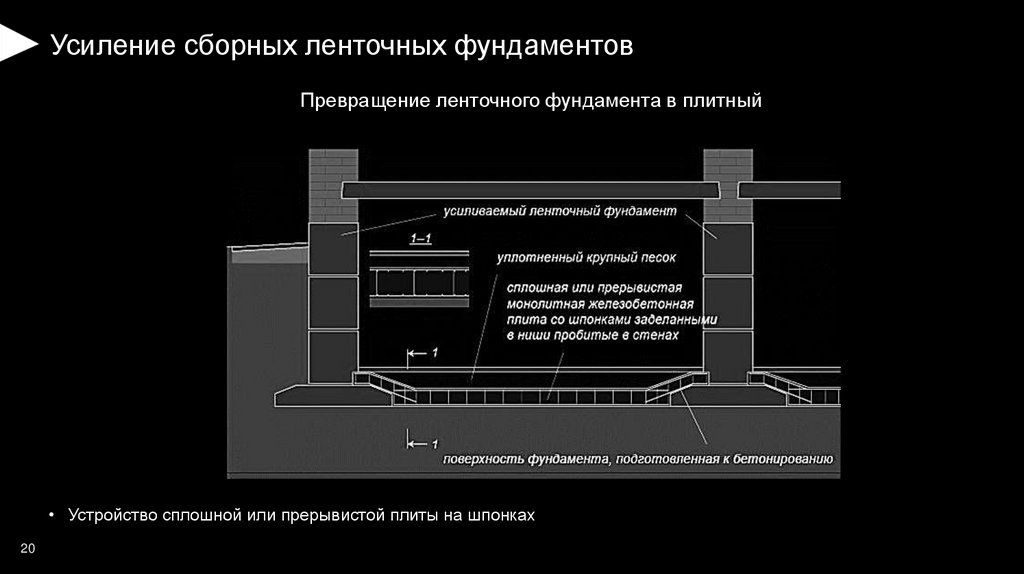

20.

Усиление сборных ленточных фундаментов
Превращение ленточного фундамента в плитный
• Устройство сплошной или прерывистой плиты на шпонках
20

21.

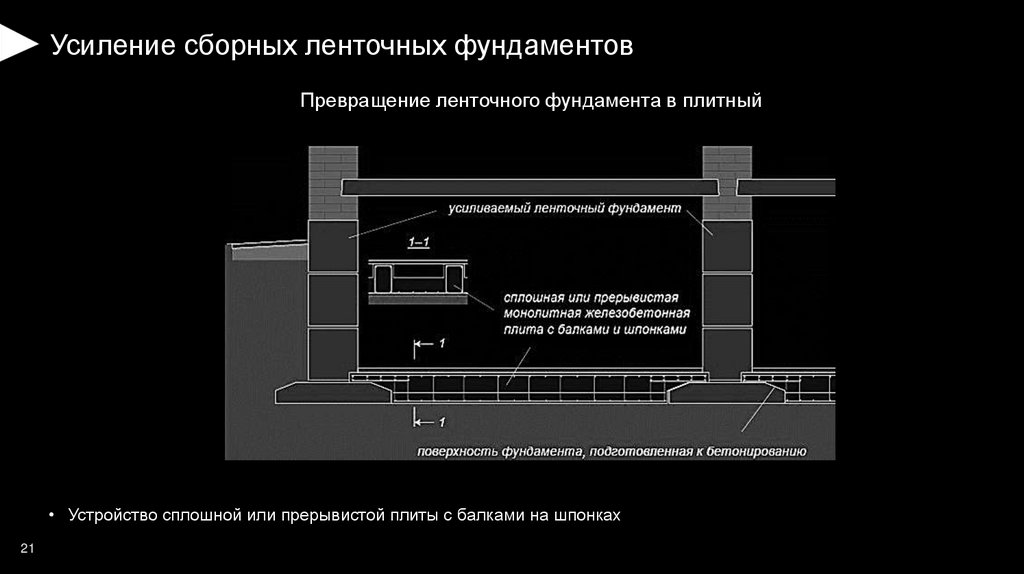

Усиление сборных ленточных фундаментов
Превращение ленточного фундамента в плитный
• Устройство сплошной или прерывистой плиты с балками на шпонках
21

22.

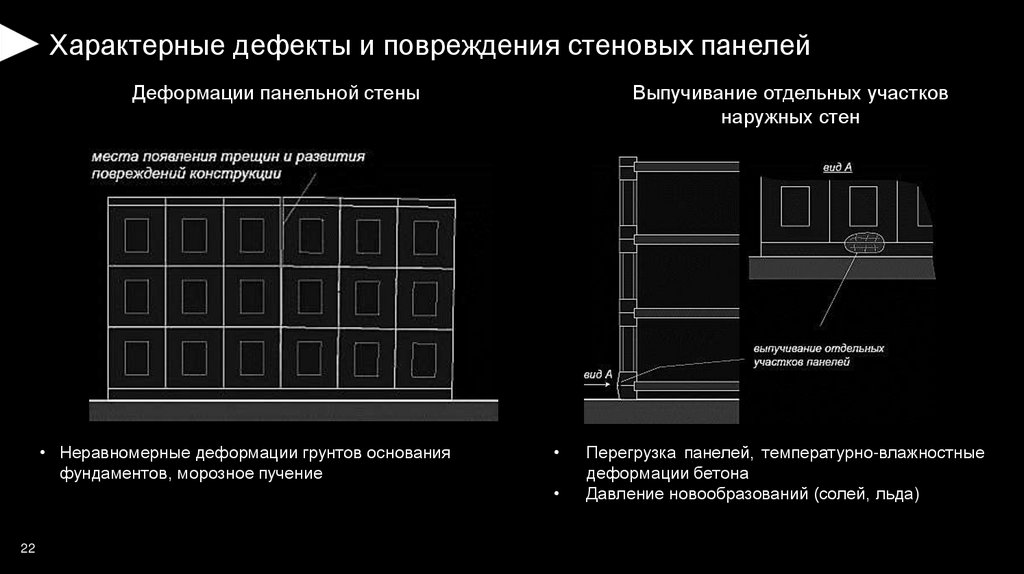

Характерные дефекты и повреждения стеновых панелей
Деформации панельной стены
• Неравномерные деформации грунтов основания
фундаментов, морозное пучение
Выпучивание отдельных участков
наружных стен
22
Перегрузка панелей, температурно-влажностные
деформации бетона
Давление новообразований (солей, льда)

23.

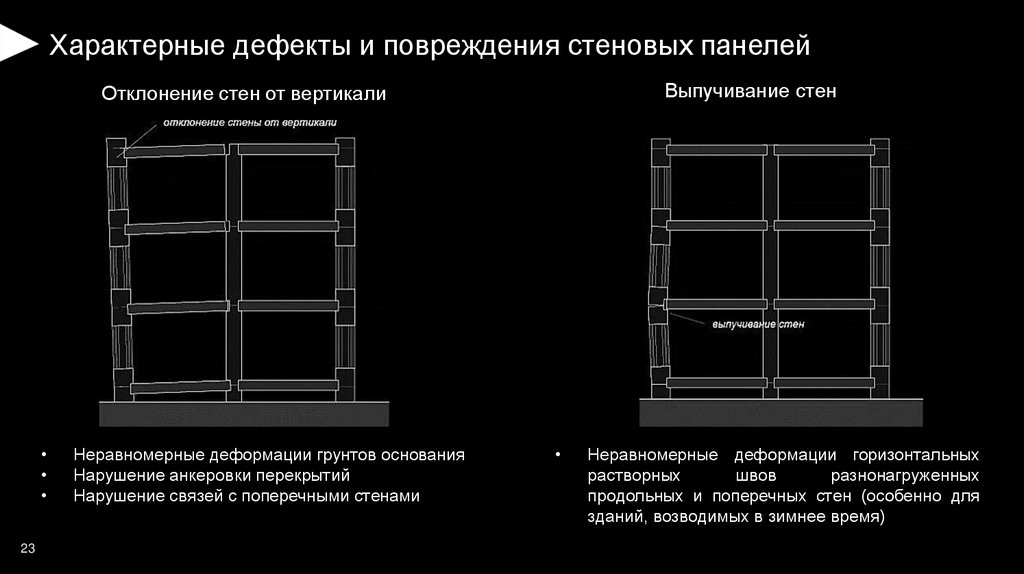

Характерные дефекты и повреждения стеновых панелей
Выпучивание стен
Отклонение стен от вертикали
23
Неравномерные деформации грунтов основания
Нарушение анкеровки перекрытий
Нарушение связей с поперечными стенами
Неравномерные деформации горизонтальных
растворных
швов
разнонагруженных
продольных и поперечных стен (особенно для
зданий, возводимых в зимнее время)

24.

Характерные дефекты и повреждения стеновых панелей
Вертикальные трещины в наружных стенах
Перегрузка простенков и перемычек
Снижение прочности бетона
Вертикальные и наклонные трещины во
внутренних стенах
24
Деформации утолщенных или сделанных из
раствора низкой прочности, горизонтальных
растворных швов
Перегрузка,
возрастание
эксцентриситета
приложения нагрузки

25.

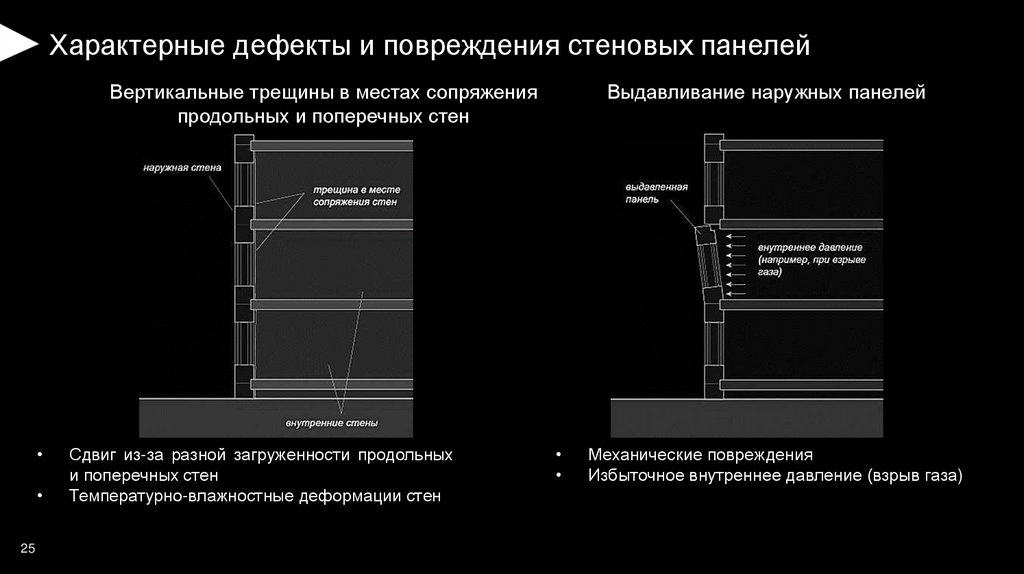

Характерные дефекты и повреждения стеновых панелей
Вертикальные трещины в местах сопряжения
продольных и поперечных стен
25
Сдвиг из-за разной загруженности продольных
и поперечных стен
Температурно-влажностные деформации стен
Выдавливание наружных панелей
Механические повреждения
Избыточное внутреннее давление (взрыв газа)

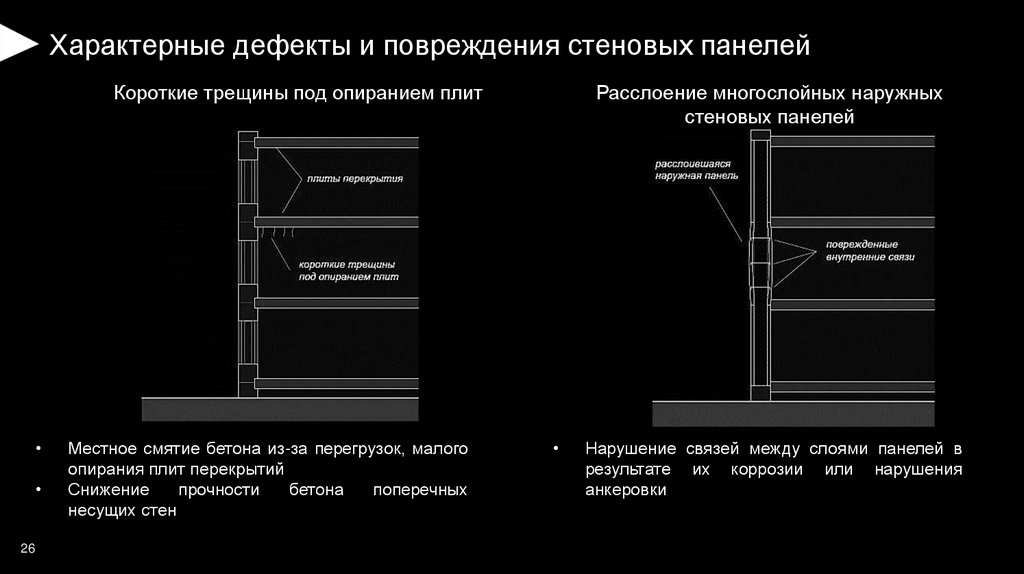

26.

Характерные дефекты и повреждения стеновых панелей
Короткие трещины под опиранием плит
26
Местное смятие бетона из-за перегрузок, малого
опирания плит перекрытий
Снижение
прочности
бетона
поперечных
несущих стен
Расслоение многослойных наружных
стеновых панелей
Нарушение связей между слоями панелей в
результате их коррозии или нарушения
анкеровки

27.

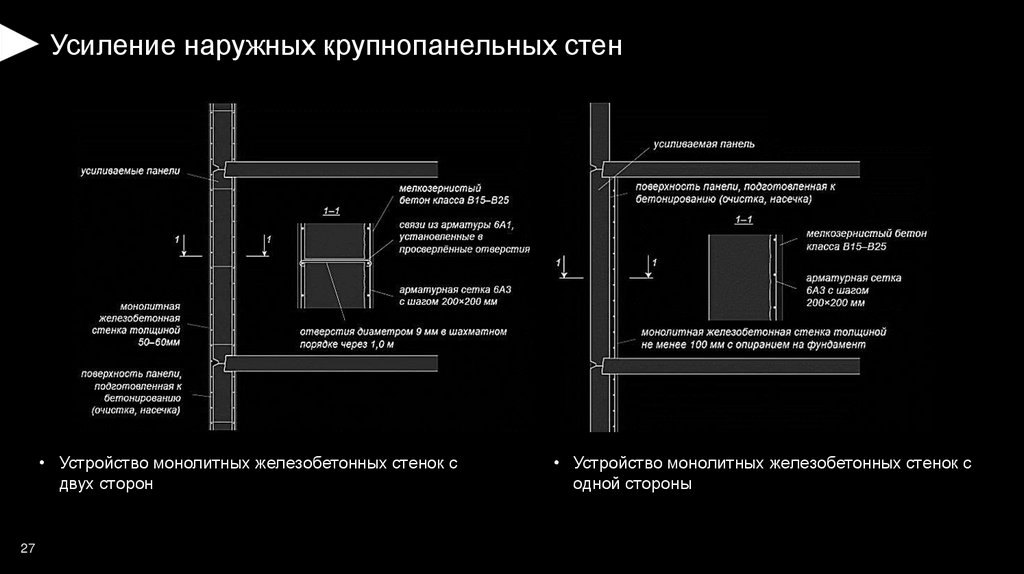

Усиление наружных крупнопанельных стен
• Устройство монолитных железобетонных стенок с
двух сторон
27
• Устройство монолитных железобетонных стенок с
одной стороны

28.

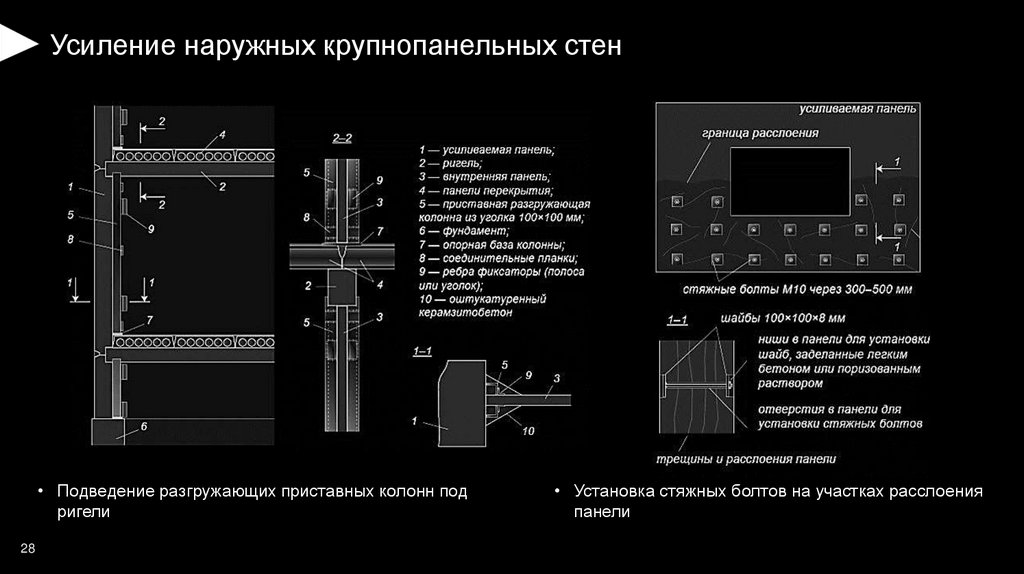

Усиление наружных крупнопанельных стен
• Подведение разгружающих приставных колонн под
ригели
28
• Установка стяжных болтов на участках расслоения
панели

29.

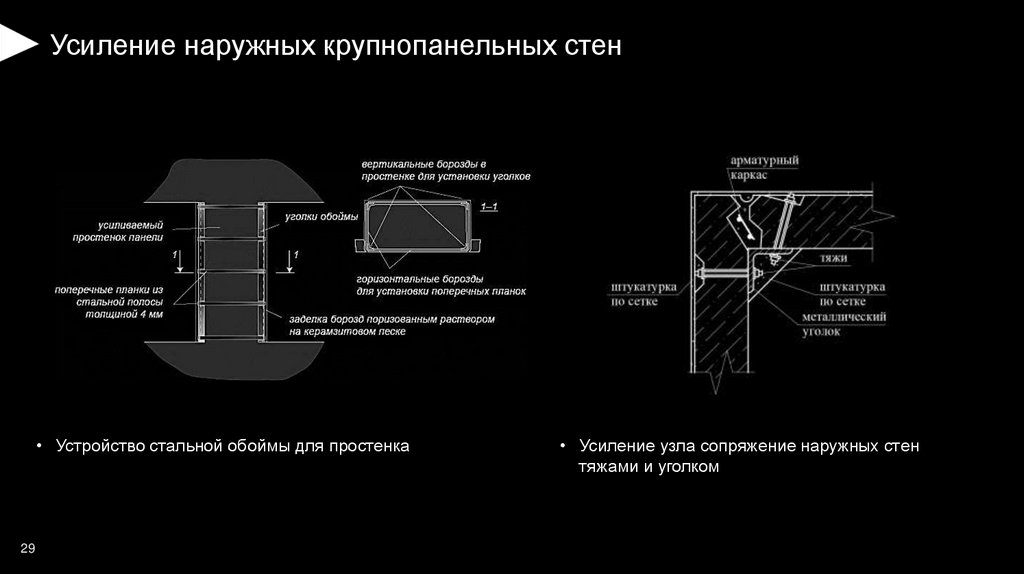

Усиление наружных крупнопанельных стен
• Устройство стальной обоймы для простенка
29
• Усиление узла сопряжение наружных стен
тяжами и уголком

30.

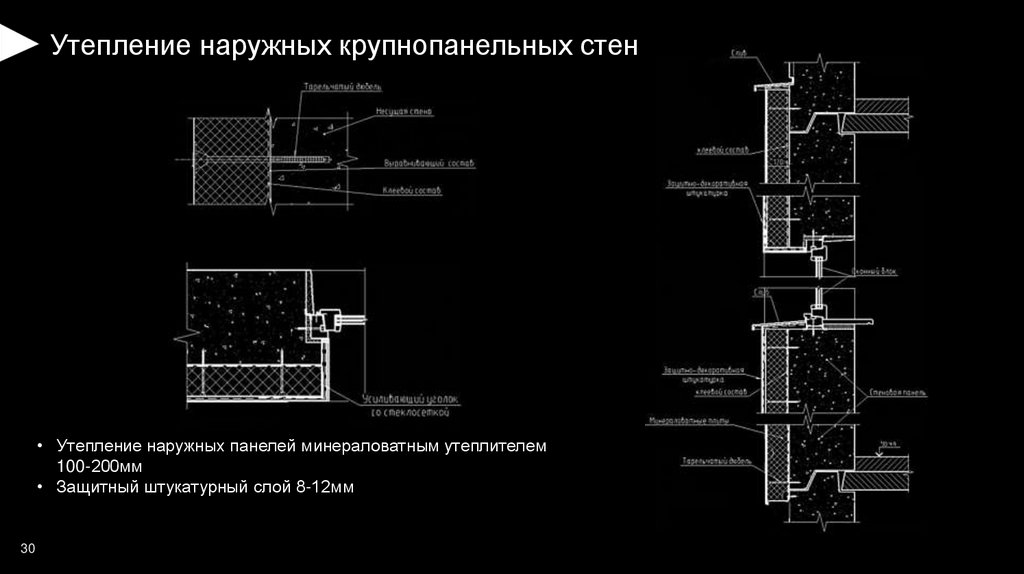

Утепление наружных крупнопанельных стен
• Утепление наружных панелей минераловатным утеплителем
100-200мм
• Защитный штукатурный слой 8-12мм
30

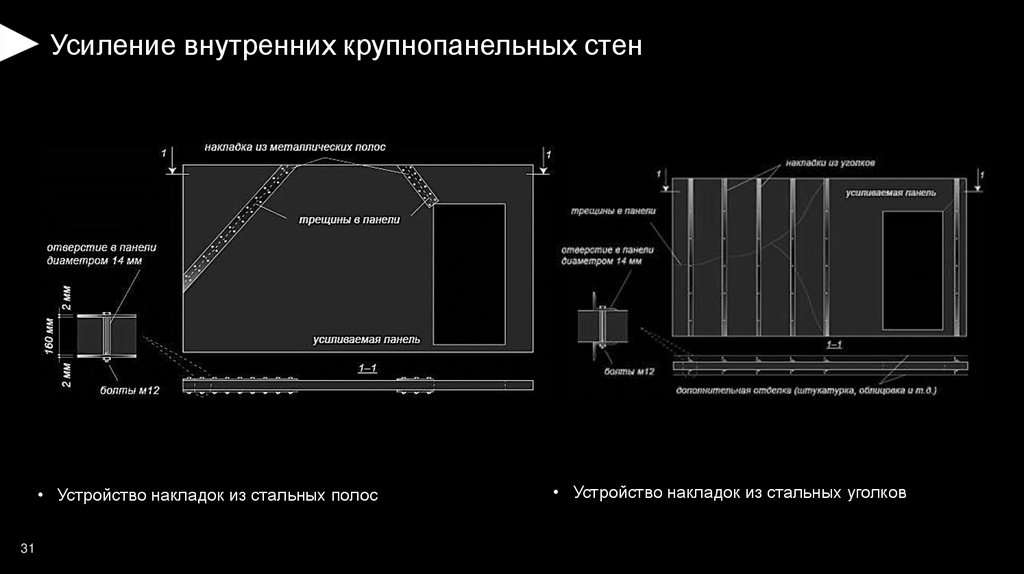

31.

Усиление внутренних крупнопанельных стен
• Устройство накладок из стальных полос
31
• Устройство накладок из стальных уголков

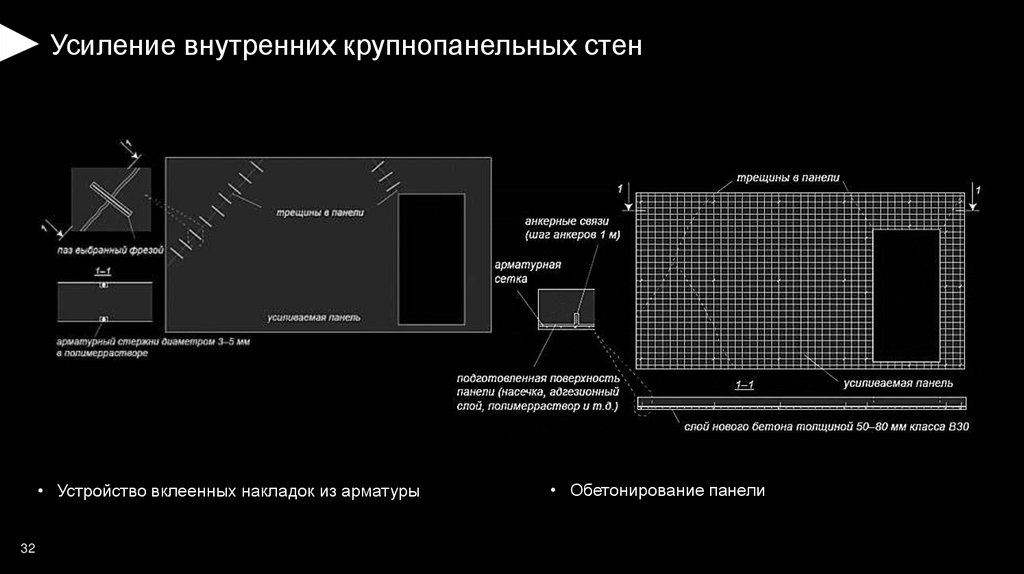

32.

Усиление внутренних крупнопанельных стен
• Устройство вклеенных накладок из арматуры
32
• Обетонирование панели

33.

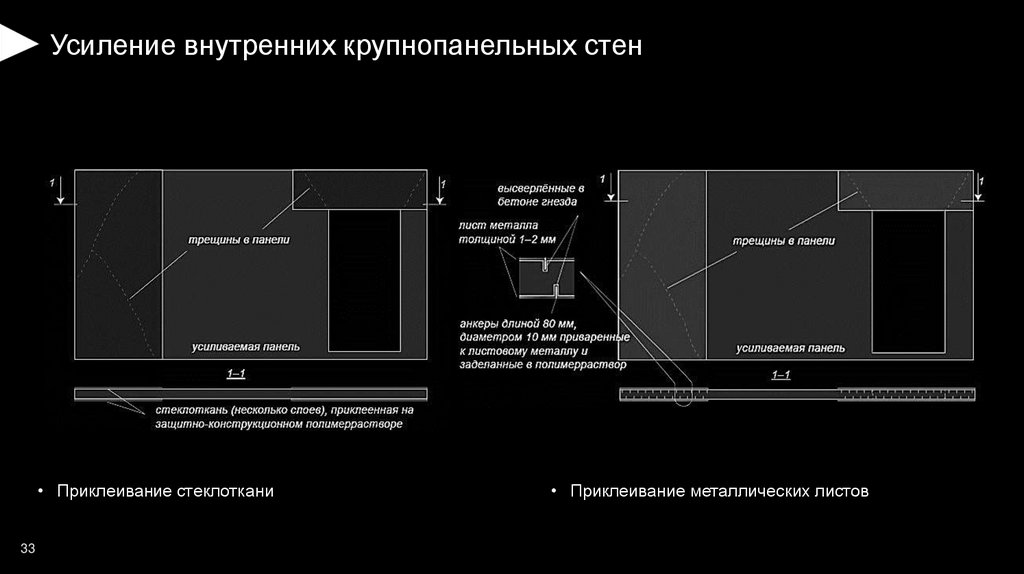

Усиление внутренних крупнопанельных стен
• Приклеивание стеклоткани
33
• Приклеивание металлических листов

34.

Пробивка проемов в несущих стенах
• Устройство металлической обоймы по периметру проема:
• усиление стены оконтуриванием проема рамой с
двух сторон
• сверление отверстий по верхним углам проема
• прорезанные проема бетонорезом (алмазными
дисками)
• обрушение проем
34
• Устройство обрамления проема из прокатного
металла

35.

Пробивка проемов в несущих стенах
• Устройство железобетонной обоймы по периметру
проема
35
• Устройство железобетонной рамы по периметру
проема

36.

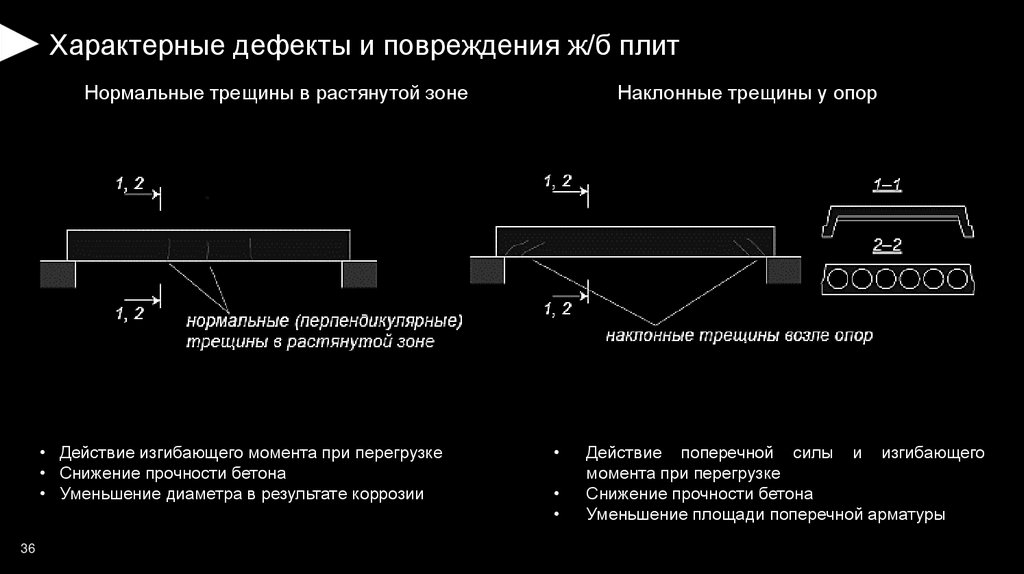

Характерные дефекты и повреждения ж/б плит
Нормальные трещины в растянутой зоне
• Действие изгибающего момента при перегрузке
• Снижение прочности бетона
• Уменьшение диаметра в результате коррозии
36
Наклонные трещины у опор
Действие поперечной силы и изгибающего
момента при перегрузке
Снижение прочности бетона
Уменьшение площади поперечной арматуры

37.

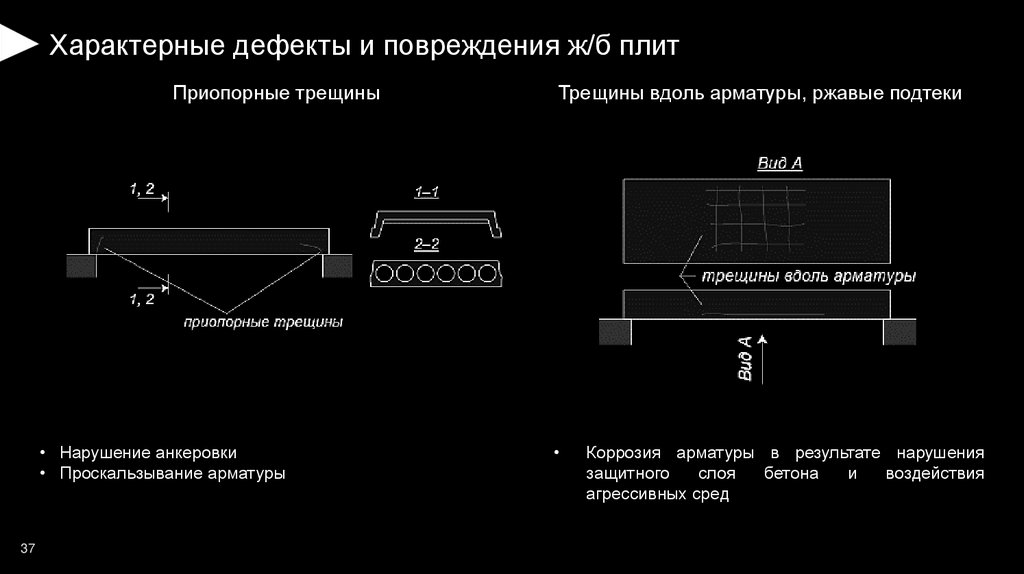

Характерные дефекты и повреждения ж/б плит
Приопорные трещины
• Нарушение анкеровки
• Проскальзывание арматуры
37
Трещины вдоль арматуры, ржавые подтеки
Коррозия арматуры в результате нарушения
защитного
слоя
бетона
и
воздействия
агрессивных сред

38.

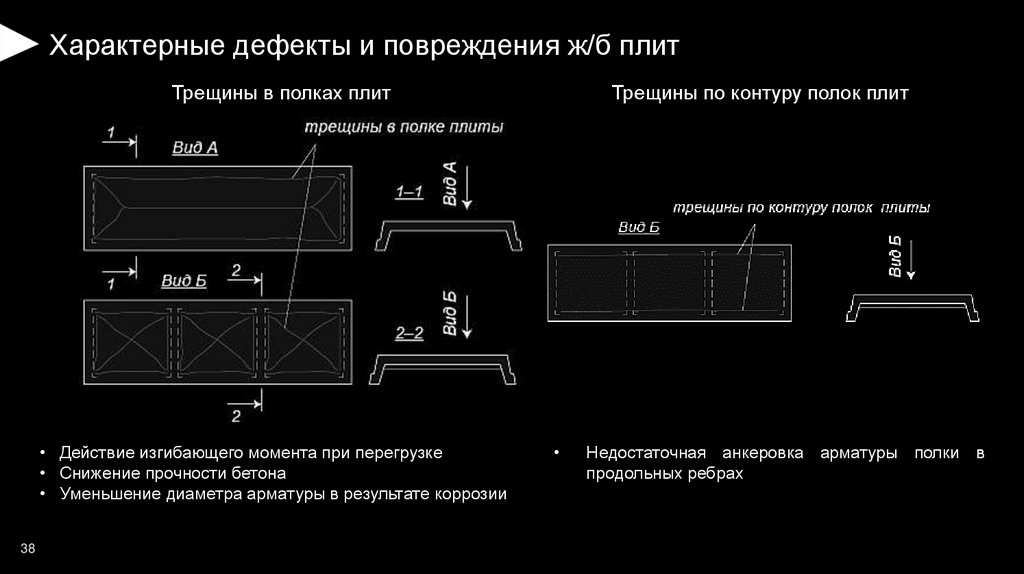

Характерные дефекты и повреждения ж/б плит
Трещины в полках плит
• Действие изгибающего момента при перегрузке
• Снижение прочности бетона
• Уменьшение диаметра арматуры в результате коррозии
38
Трещины по контуру полок плит
Недостаточная анкеровка арматуры полки в
продольных ребрах

39.

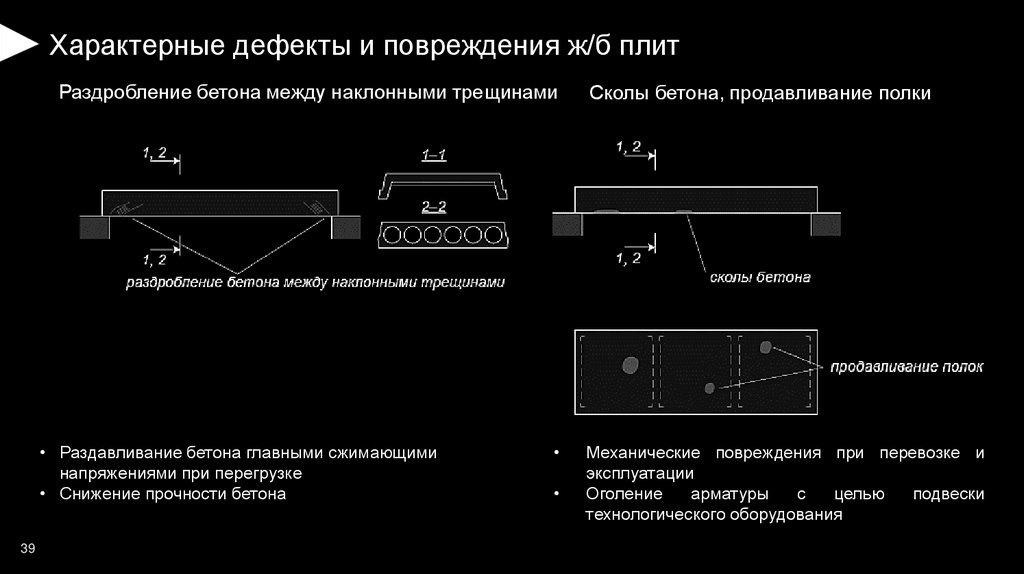

Характерные дефекты и повреждения ж/б плит
Раздробление бетона между наклонными трещинами
• Раздавливание бетона главными сжимающими
напряжениями при перегрузке
• Снижение прочности бетона
39
Сколы бетона, продавливание полки
Механические повреждения при перевозке и
эксплуатации
Оголение
арматуры
с
целью
подвески
технологического оборудования

40.

Характерные дефекты и повреждения ж/б плит
Шелушение поверхности бетона
• Воздействие агрессивных сред
• Попеременное замораживание–оттаивание или
увлажнение–высыхание
40
Отслоение лещадок бетона
Огневое воздействие
Коррозия арматуры
Давление новообразований (солей, льда)
