03-Классификация

1.

Классификация
опасных грузов

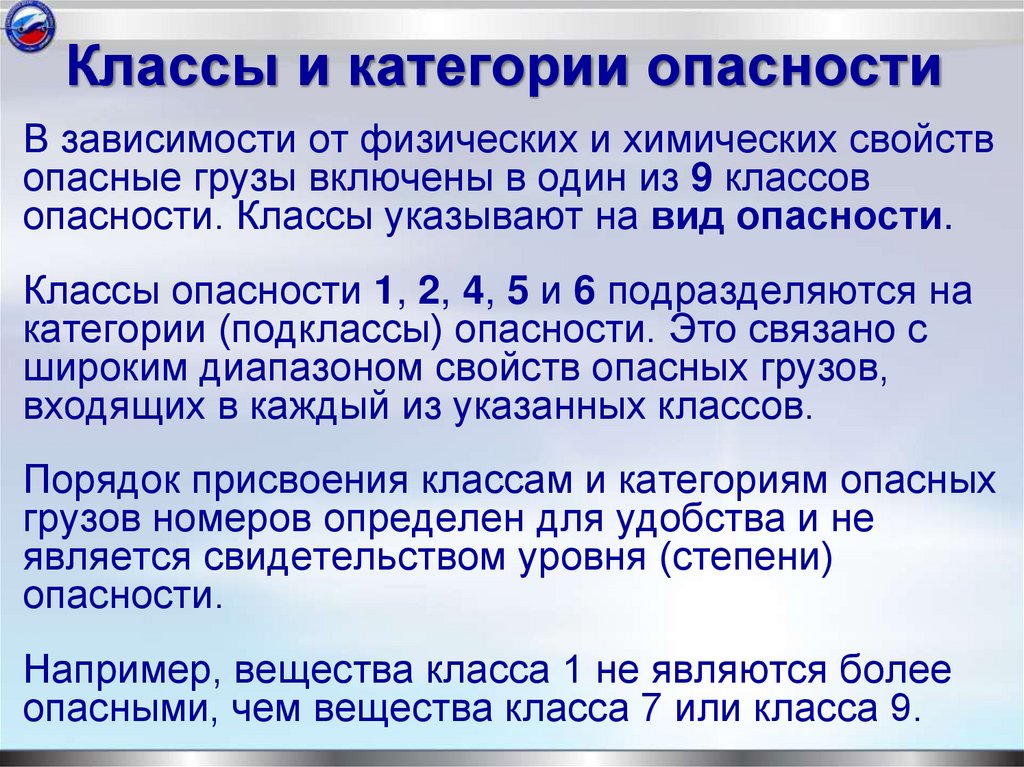

2. Классы и категории опасности

В зависимости от физических и химических свойств
опасные грузы включены в один из 9 классов
опасности. Классы указывают на вид опасности.
Классы опасности 1, 2, 4, 5 и 6 подразделяются на
категории (подклассы) опасности. Это связано с
широким диапазоном свойств опасных грузов,
входящих в каждый из указанных классов.
Порядок присвоения классам и категориям опасных
грузов номеров определен для удобства и не
является свидетельством уровня (степени)
опасности.
Например, вещества класса 1 не являются более
опасными, чем вещества класса 7 или класса 9.

3.

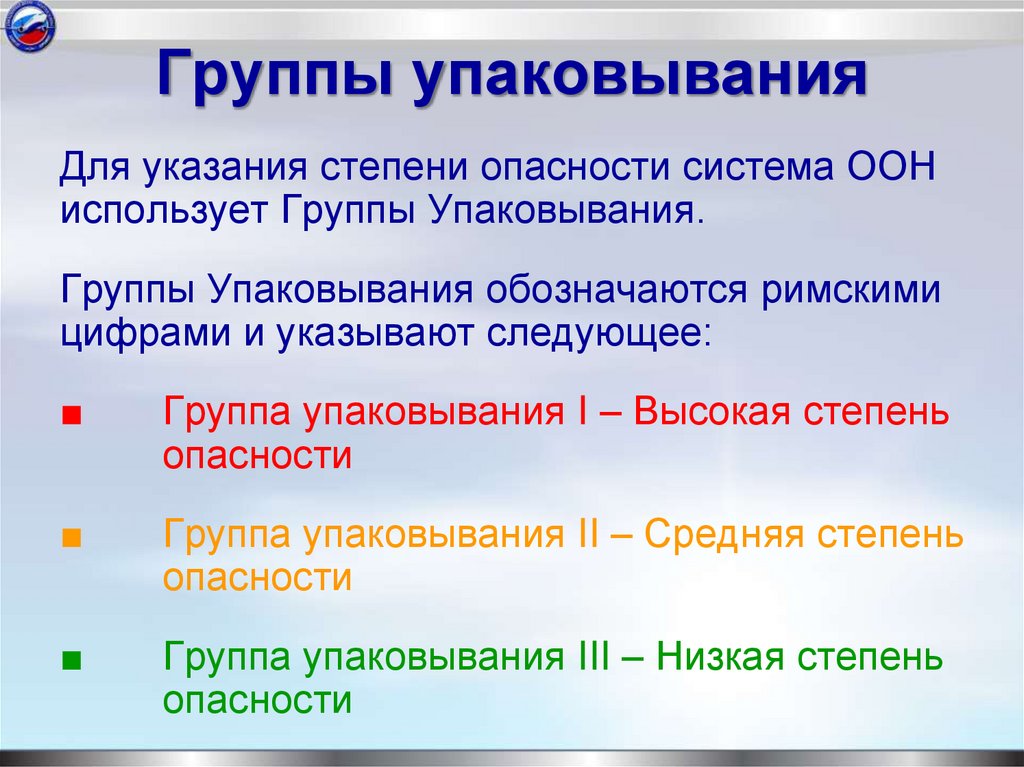

Группы упаковывания
Для указания степени опасности система ООН
использует Группы Упаковывания.
Группы Упаковывания обозначаются римскими
цифрами и указывают следующее:
■
Группа упаковывания I – Высокая степень
опасности
■
Группа упаковывания II – Средняя степень
опасности
■
Группа упаковывания III – Низкая степень
опасности

4.

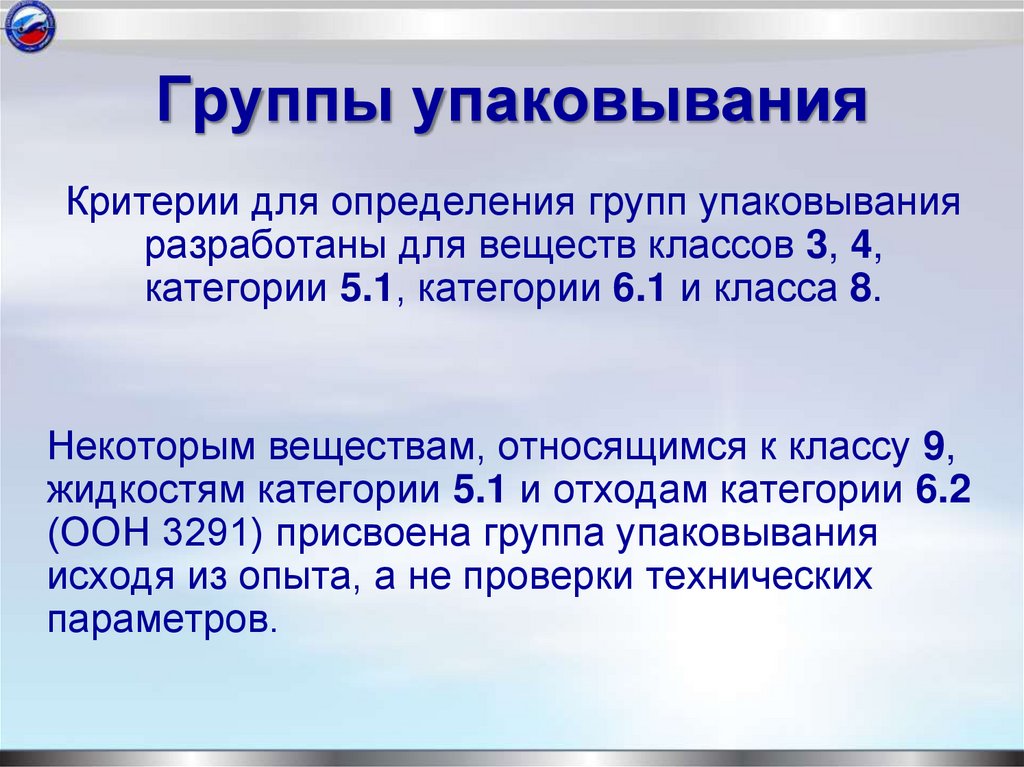

Группы упаковывания
Критерии для определения групп упаковывания
разработаны для веществ классов 3, 4,
категории 5.1, категории 6.1 и класса 8.
Некоторым веществам, относящимся к классу 9,
жидкостям категории 5.1 и отходам категории 6.2
(ООН 3291) присвоена группа упаковывания
исходя из опыта, а не проверки технических
параметров.

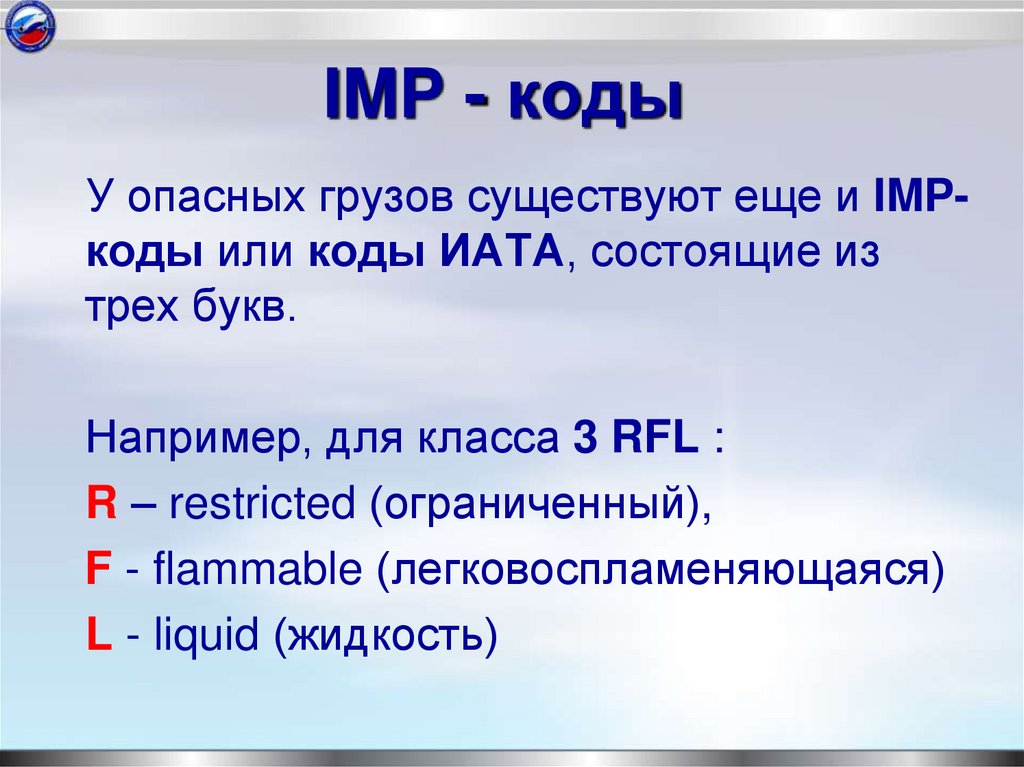

5. IMP - коды

У опасных грузов существуют еще и IMPкоды или коды ИАТА, состоящие из
трех букв.
Например, для класса 3 RFL :
R – restricted (ограниченный),
F - flammable (легковоспламеняющаяся)
L - liquid (жидкость)

6.

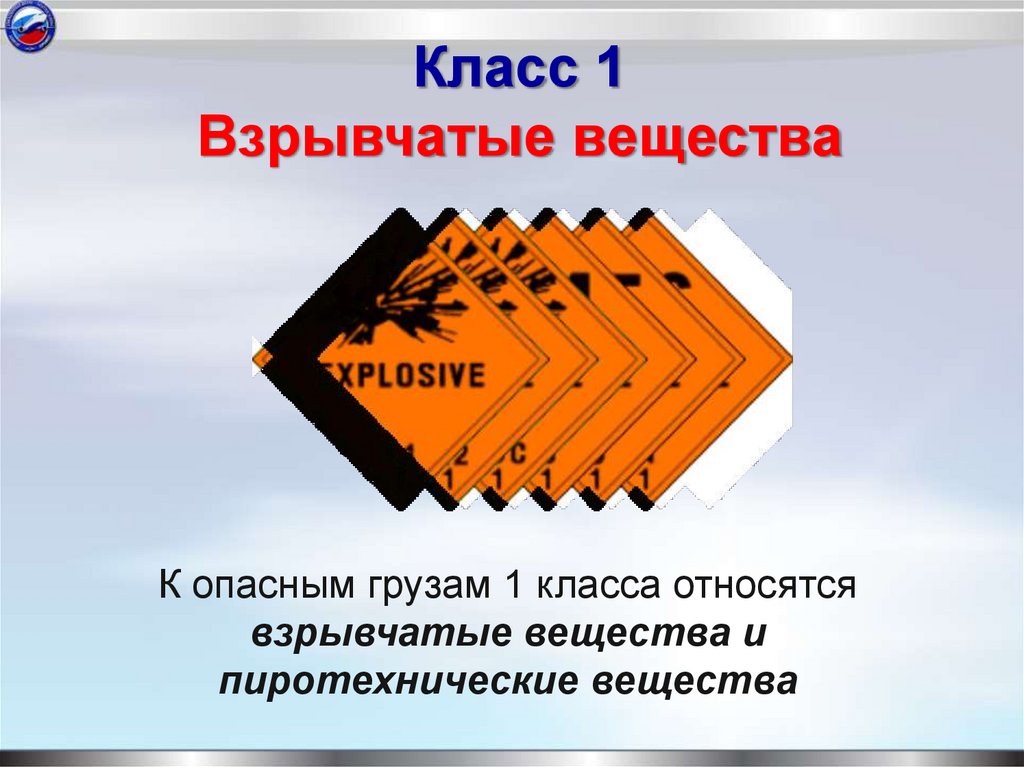

Класс 1
Взрывчатые вещества
К опасным грузам 1 класса относятся
взрывчатые вещества и
пиротехнические вещества

7.

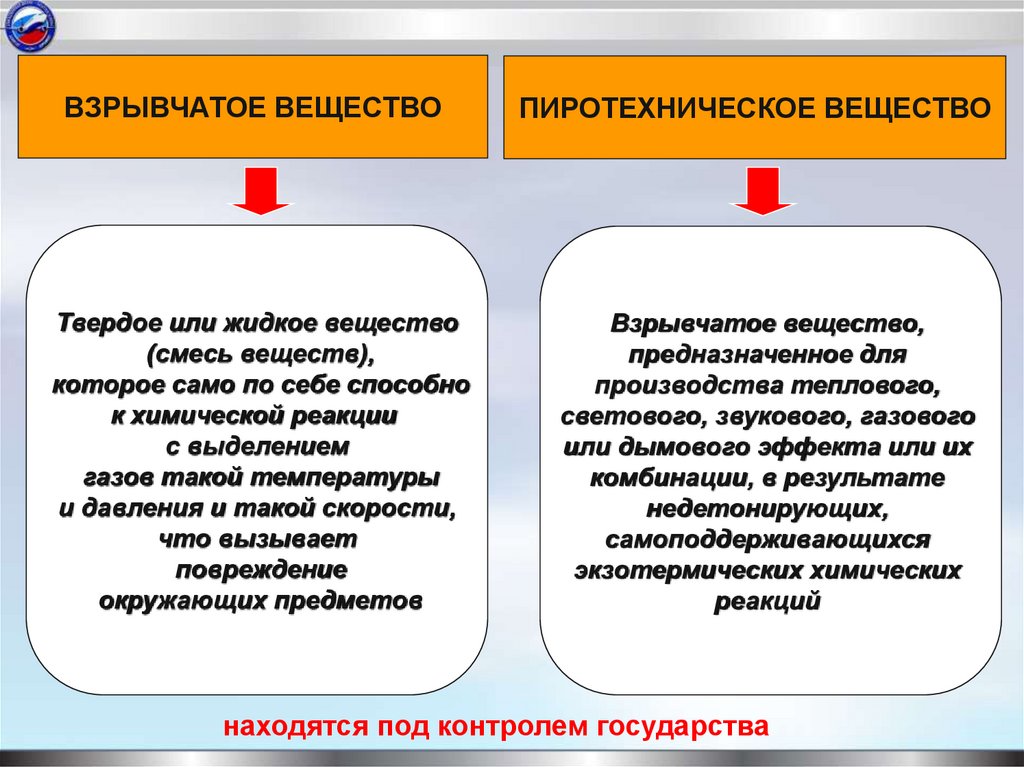

ВЗРЫВЧАТОЕ ВЕЩЕСТВО
ПИРОТЕХНИЧЕСКОЕ ВЕЩЕСТВО
Твердое или жидкое вещество
(смесь веществ),
которое само по себе способно
к химической реакции
с выделением
газов такой температуры
и давления и такой скорости,
что вызывает
повреждение
окружающих предметов
Взрывчатое вещество,
предназначенное для
производства теплового,
светового, звукового, газового
или дымового эффекта или их
комбинации, в результате
недетонирующих,
самоподдерживающихся
экзотермических химических
реакций
находятся под контролем государства

8.

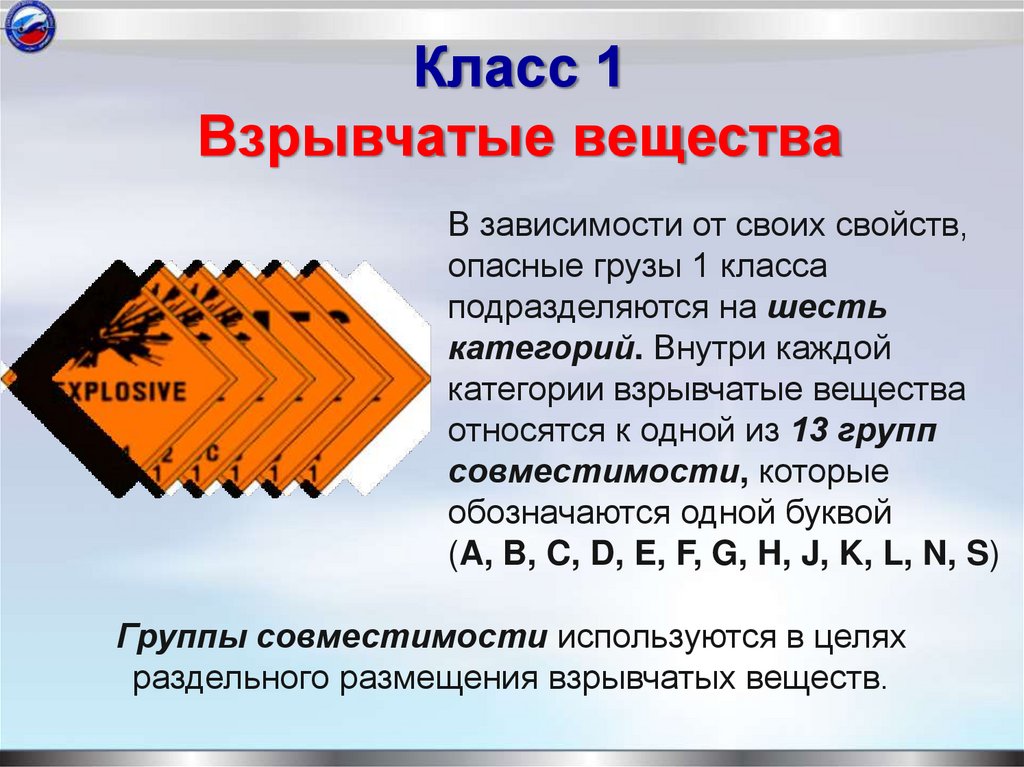

Класс 1
Взрывчатые вещества
В зависимости от своих свойств,
опасные грузы 1 класса
подразделяются на шесть
категорий. Внутри каждой
категории взрывчатые вещества
относятся к одной из 13 групп
совместимости, которые
обозначаются одной буквой
(A, B, C, D, E, F, G, H, J, K, L, N, S)
Группы совместимости используются в целях
раздельного размещения взрывчатых веществ.

9.

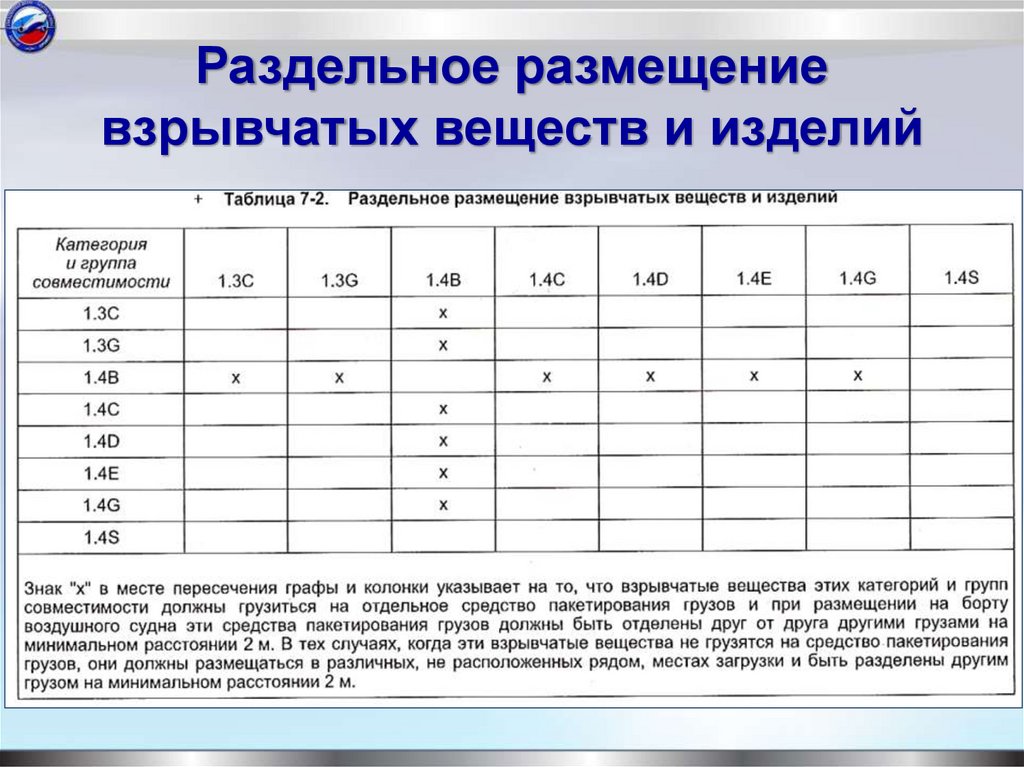

Раздельное размещение
взрывчатых веществ и изделий

10.

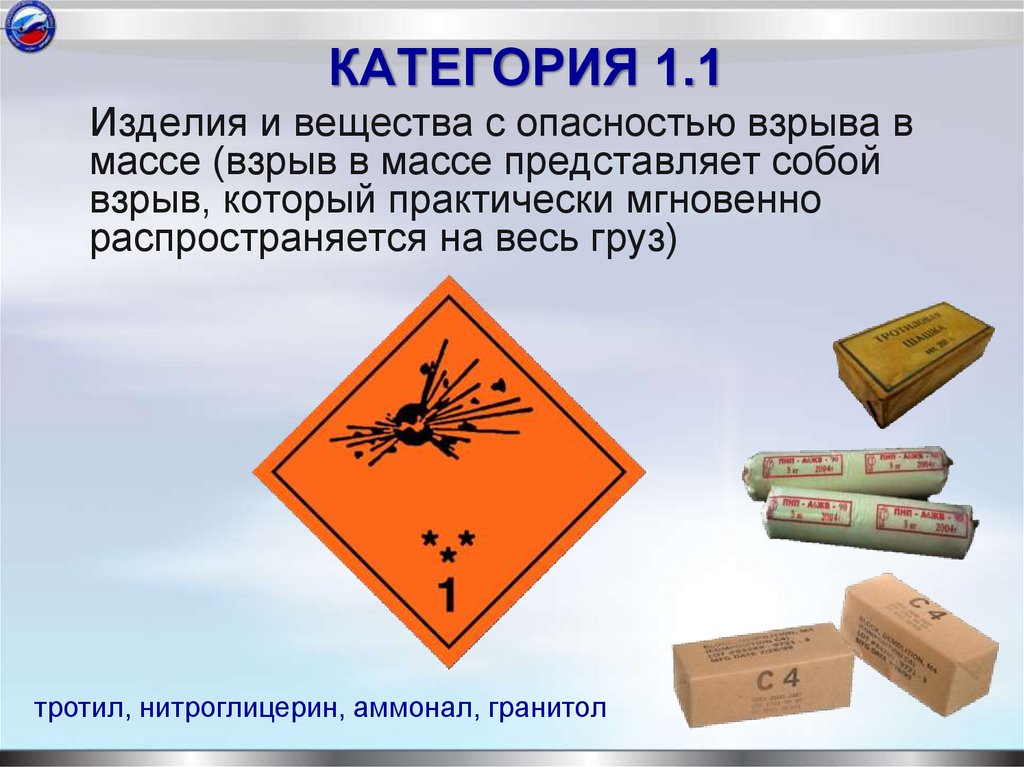

КАТЕГОРИЯ 1.1
Изделия и вещества с опасностью взрыва в
массе (взрыв в массе представляет собой
взрыв, который практически мгновенно
распространяется на весь груз)
тротил, нитроглицерин, аммонал, гранитол

11.

КАТЕГОРИЯ 1.2
Изделия и вещества с опасностью выброса, но
не взрыва в массе
гранаты ручные, ракеты, снаряды, боеприпасы,
бомбы авиационные, торпеды, мины

12.

КАТЕГОРИЯ 1.3
Изделия и вещества с опасностью возгорания, и
незначительной опасностью взрыва или выброса,
но не взрыва в массе
порох, фейерверки, пиротехнические составы,
шнур огнепроводный, твердотопливные ракеты

13.

КАТЕГОРИЯ 1.4
Вещества и изделия, которые не представляют
значительной опасности
патроны стрелковые, патроны строительные,
заряды промышленные, капсюли, пиропатроны

14.

КАТЕГОРИЯ 1.5
Вещества очень низкой чувствительности с
опасностью взрыва в массе, которые
характеризуются настолько низкой
чувствительностью, что существует очень малая
вероятность их инициирования при нормальных
условиях перевозки
вещества взрывчатые очень низкой чувствительности, н.у.к.; взрывчатое
вещество бризантное, тип Е

15.

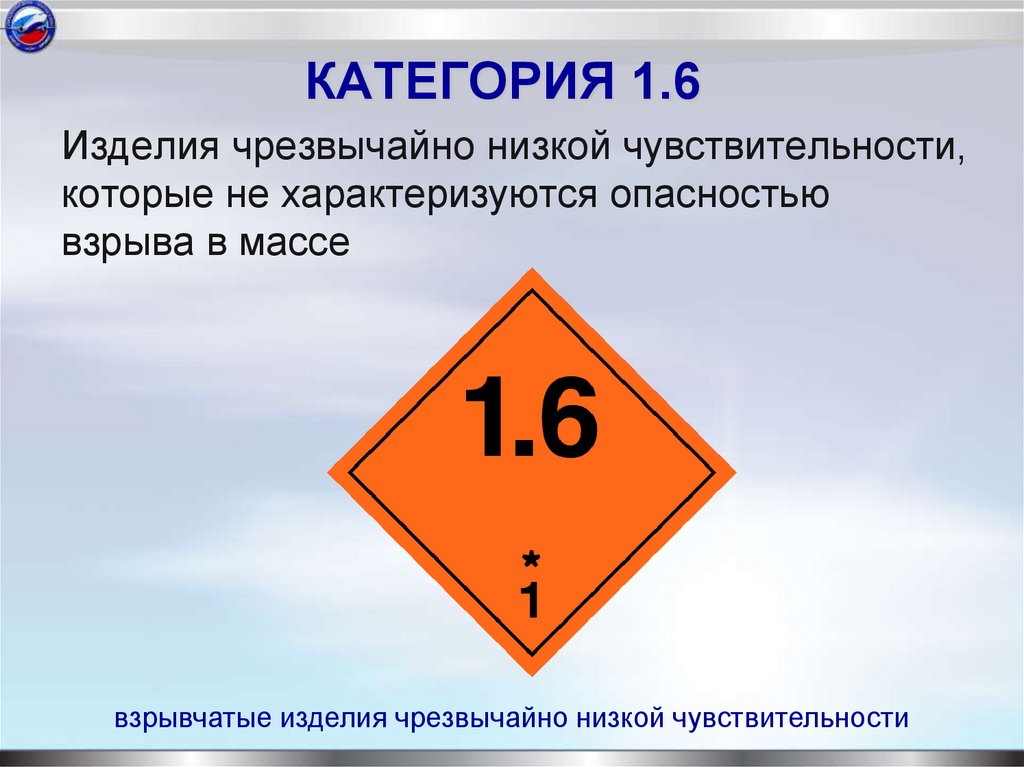

КАТЕГОРИЯ 1.6
Изделия чрезвычайно низкой чувствительности,
которые не характеризуются опасностью
взрыва в массе
взрывчатые изделия чрезвычайно низкой чувствительности

16.

Запрещенные к перевозке
по воздуху

17.

Разрешенные к перевозке по воздуху
Категория 1.3:
• RCX - 1.3C CAO
• RGX - 1.3G CAO
Категория 1.4:
• RXB - 1.4B CAO
• RXC - 1.4С CAO
• RXD - 1.4D CAO
• RXE - 1.4E CAO
• RXG - 1.4G CAO
• RXS - 1.4S Pax Ok!

18.

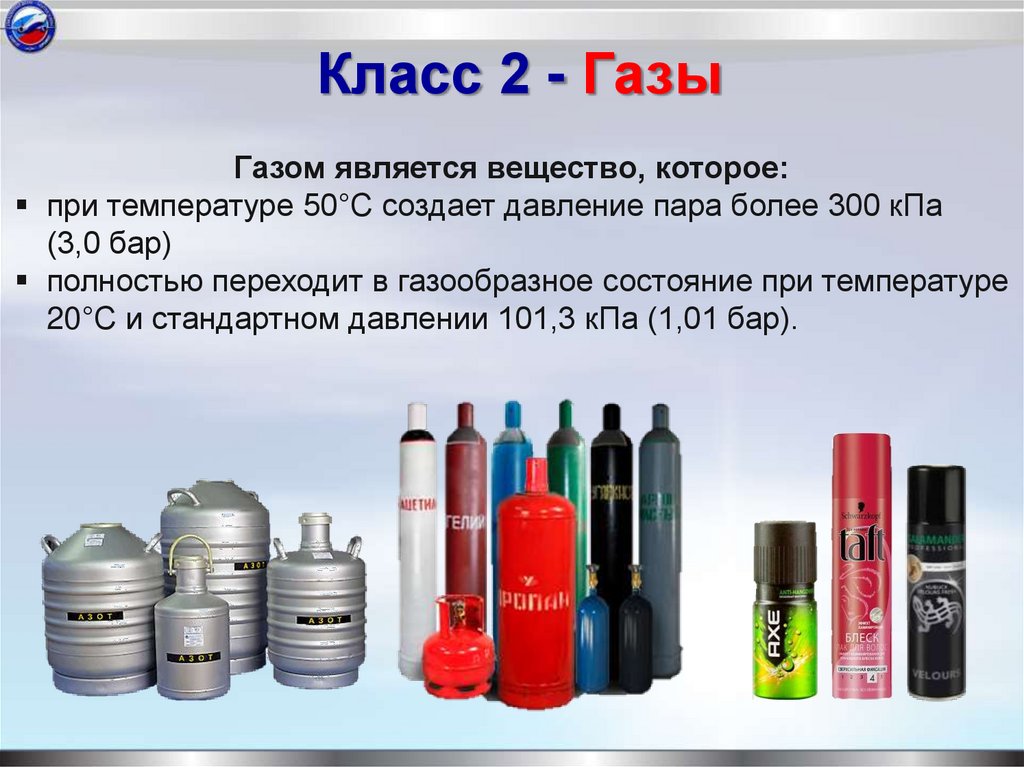

Класс 2 - Газы
Газом является вещество, которое:
при температуре 50°С создает давление пара более 300 кПа
(3,0 бар)
полностью переходит в газообразное состояние при температуре
20°С и стандартном давлении 101,3 кПа (1,01 бар).

19.

Класс 2 - Газы
• сжатый газ
• сжиженный газ
• охлажденный
сжиженный газ
• растворенный газ
• аэрозоли

20.

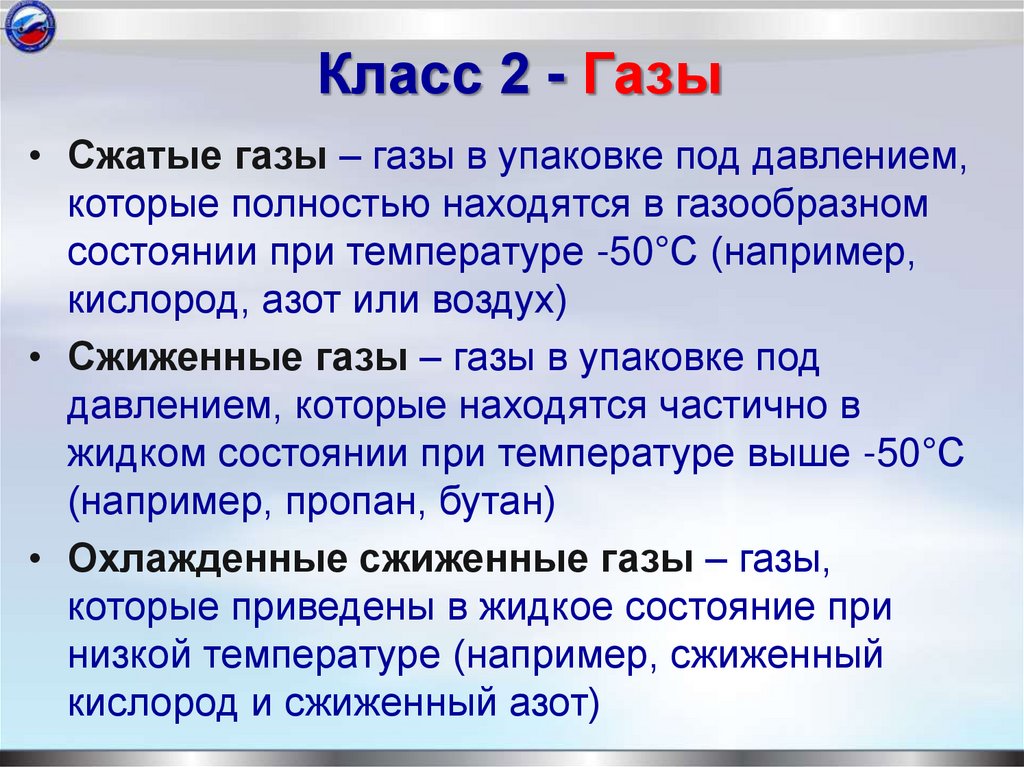

Класс 2 - Газы
• Сжатые газы – газы в упаковке под давлением,
которые полностью находятся в газообразном
состоянии при температуре -50°С (например,
кислород, азот или воздух)
• Сжиженные газы – газы в упаковке под
давлением, которые находятся частично в
жидком состоянии при температуре выше -50°С
(например, пропан, бутан)
• Охлажденные сжиженные газы – газы,
которые приведены в жидкое состояние при
низкой температуре (например, сжиженный
кислород и сжиженный азот)

21.

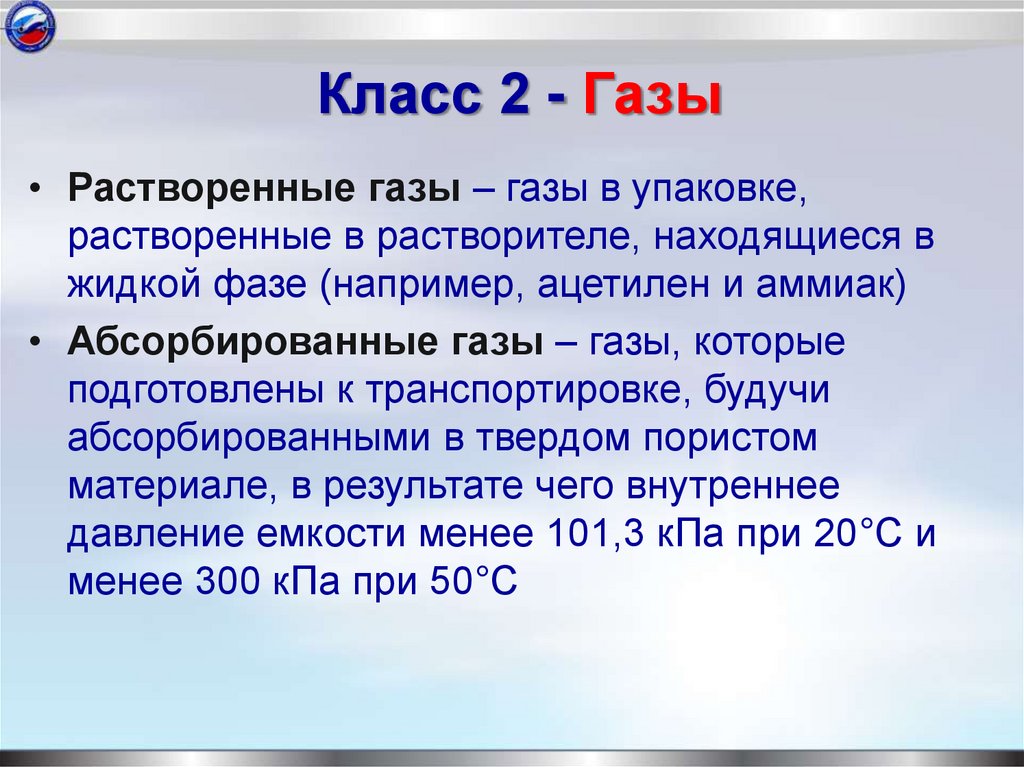

Класс 2 - Газы
• Растворенные газы – газы в упаковке,
растворенные в растворителе, находящиеся в
жидкой фазе (например, ацетилен и аммиак)
• Абсорбированные газы – газы, которые
подготовлены к транспортировке, будучи
абсорбированными в твердом пористом
материале, в результате чего внутреннее
давление емкости менее 101,3 кПа при 20°С и
менее 300 кПа при 50°С

22.

Класс 2 - Газы
RFG
RNG / RCL
RPG

23.

Категория 2.1
Легковоспламеняющиеся газы
• RFG
Газы, которые в соединении
с воздухом в определенных
пропорциях образуют
легковоспламеняющиеся
смеси
водород, пропан, бутан, лаки и
дезодоранты в аэрозольной
упаковке

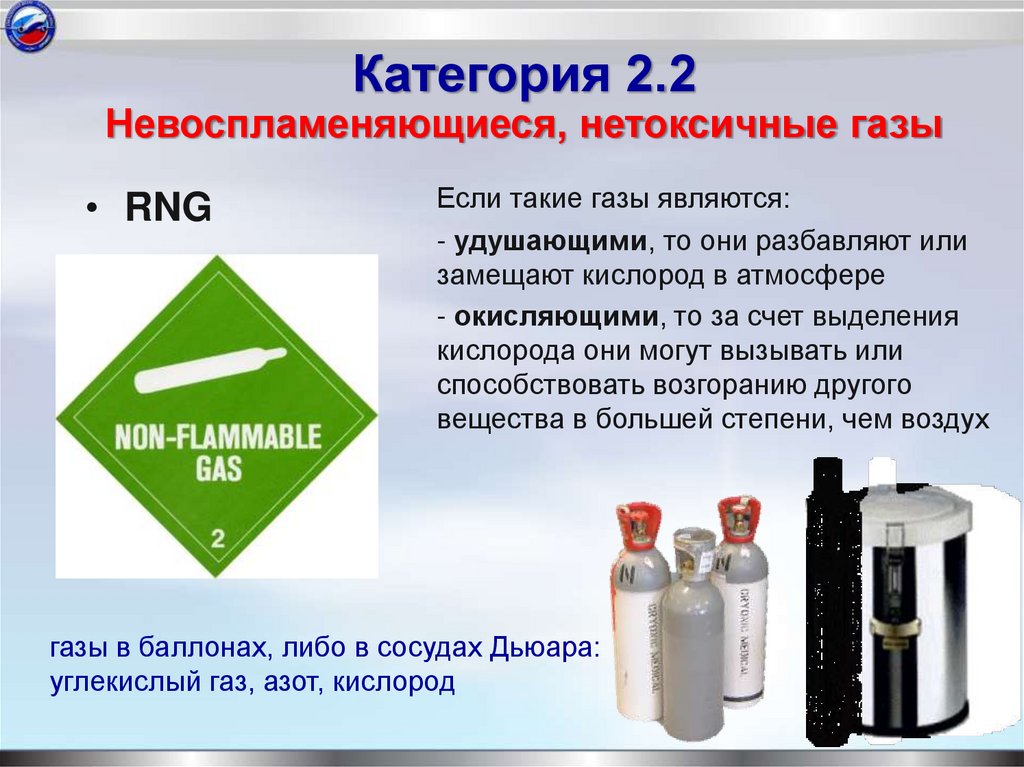

24.

Категория 2.2
Невоспламеняющиеся, нетоксичные газы
• RNG
Если такие газы являются:
- удушающими, то они разбавляют или
замещают кислород в атмосфере
- окисляющими, то за счет выделения
кислорода они могут вызывать или
способствовать возгоранию другого
вещества в большей степени, чем воздух
газы в баллонах, либо в сосудах Дьюара:
углекислый газ, азот, кислород

25.

Категория 2.2
Сжиженные газы / криогенные жидкости
• RCL
• Многие газы перевозятся в
охлажденном сжиженном
состоянии (криогенный газ или
жидкость RCL 2.2). Низкие
температуры делают многие
материалы ломкими и
способствуют их разрушению.
• Соответствующая упаковка
препятствует сильному
понижению температуры в
грузовом отсеке самолета.
Такие газы могут быть тяжелее
воздуха и вытеснять кислород.

26.

Категория 2.3
Токсичные газы
• RPG (CAO)
• Газы которые являются настолько
токсическими или коррозионными
для людей, что представляют
опасность для их здоровья
• Большинство токсических газов
запрещены для перевозки по
воздуху, хотя некоторые
из них к перевозке разрешены
хлор, циан, фосген, сероводород, аммиак обезвоженный

27.

Класс 3
Легковоспламеняющиеся жидкости
• RFL
Жидкости, которые выделяют
пары, легковоспламеняющиеся
в закрытом сосуде при
температурах не выше 60ºC
бензин, керосин, растворители, ацетон,
дихлорэтан, лаки, краски масленые,
нитроэмали, грунтовки, полиграфические краски

28.

Класс 3
Легковоспламеняющиеся жидкости
Для классификации легковоспламеняющихся жидкостей
важны следующие определения:
Температура вспышки – наиболее низкая температура
(при нормальном давлении), при которой жидкость,
помещенная в сосуд для испытаний, выделяет
легковоспламеняющийся пар в концентрации, достаточной
для воспламенения при краткосрочном соприкосновении с
источником возгорания. Это не означает температуру, при
которой жидкость воспламеняется самопроизвольно.
Температура кипения – температура (при
нормальном давлении), при которой
испытываемая жидкость начинает кипеть.

29.

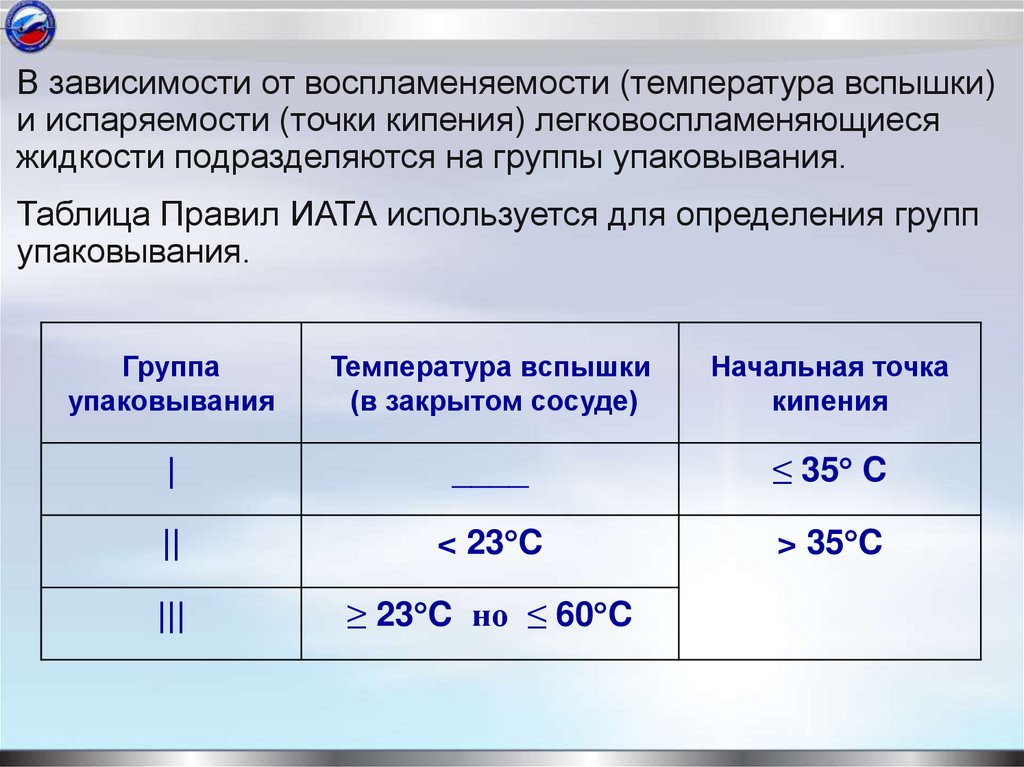

В зависимости от воспламеняемости (температура вспышки)
и испаряемости (точки кипения) легковоспламеняющиеся
жидкости подразделяются на группы упаковывания.
Таблица Правил ИАТА используется для определения групп
упаковывания.
Группа
упаковывания
Температура вспышки
(в закрытом сосуде)
Начальная точка
кипения
|
____
≤ 35 C
||
< 23 C
> 35 C
|||
≥ 23 C но ≤ 60 C

30.

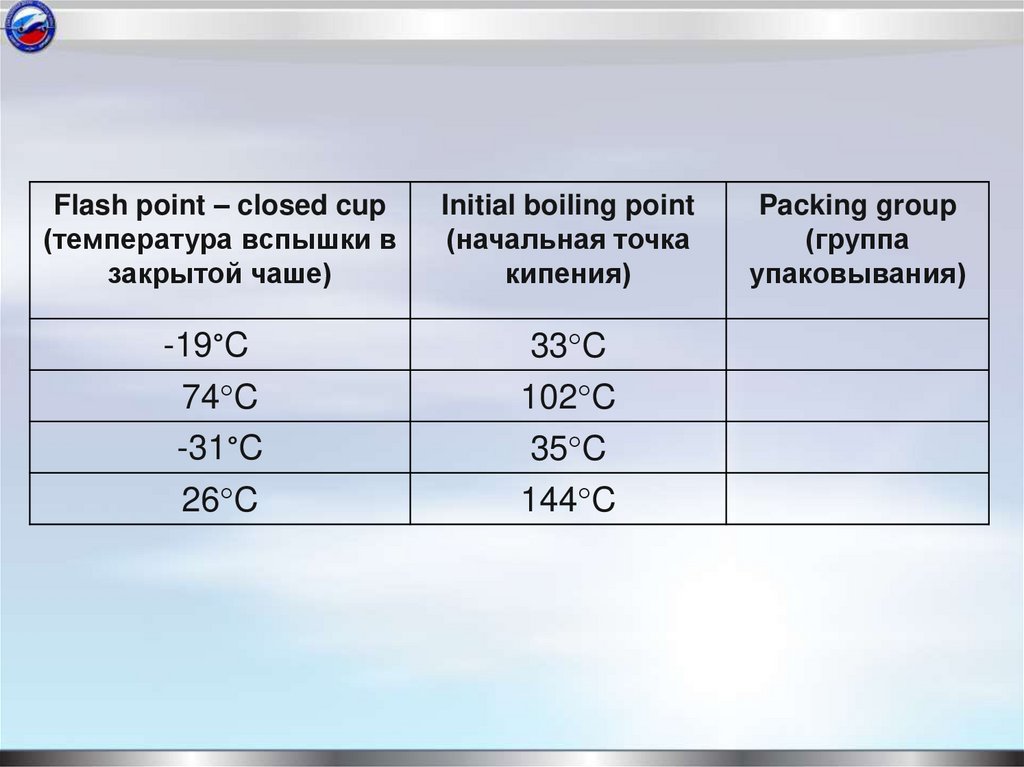

Flash point – closed cup
(температура вспышки в
закрытой чаше)
Initial boiling point
(начальная точка
кипения)
-19°C
33 C
102 C
35 C
144 C
74 C
-31°C
26 C
Packing group
(группа
упаковывания)

31.

Flash point – closed cup
(температура вспышки в
закрытой чаше)
Initial boiling point
(начальная точка
кипения)
Packing group
(группа
упаковывания)
-19°C
33 C
102 C
35 C
144 C
I
74 C
-31°C
26 C

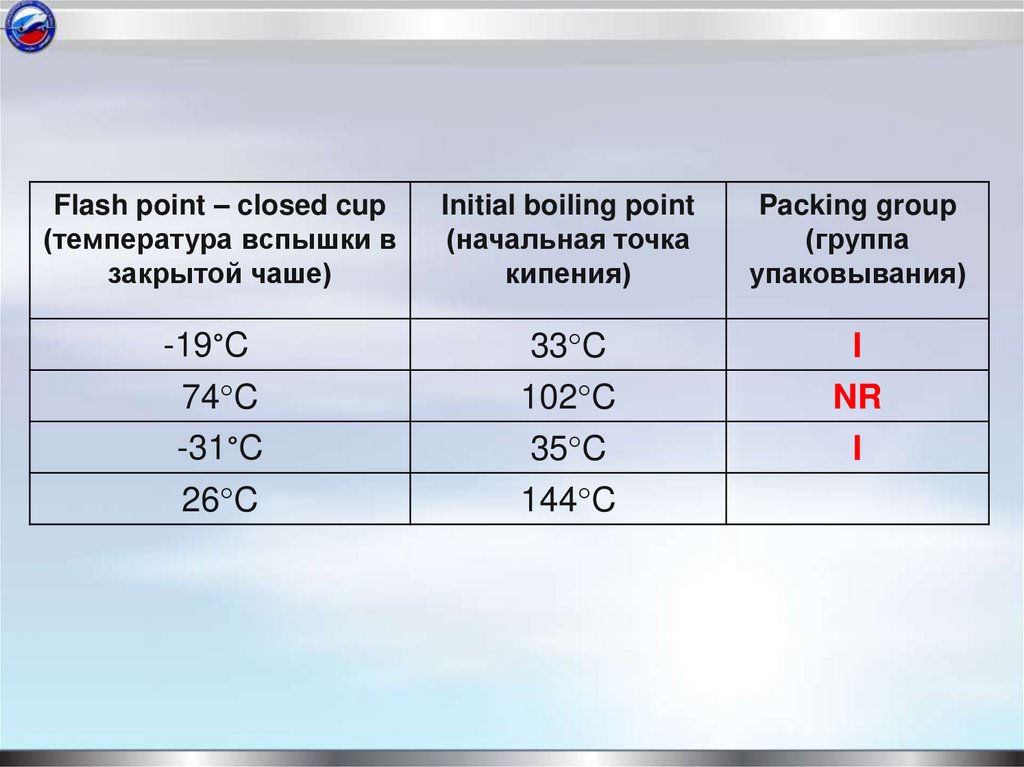

32.

Flash point – closed cup
(температура вспышки в
закрытой чаше)
Initial boiling point
(начальная точка
кипения)
Packing group
(группа
упаковывания)
-19°C
33 C
102 C
35 C
144 C
I
NR
74 C
-31°C
26 C

33.

Flash point – closed cup
(температура вспышки в
закрытой чаше)
Initial boiling point
(начальная точка
кипения)
Packing group
(группа
упаковывания)
-19°C
33 C
102 C
35 C
144 C
I
NR
I
74 C
-31°C
26 C

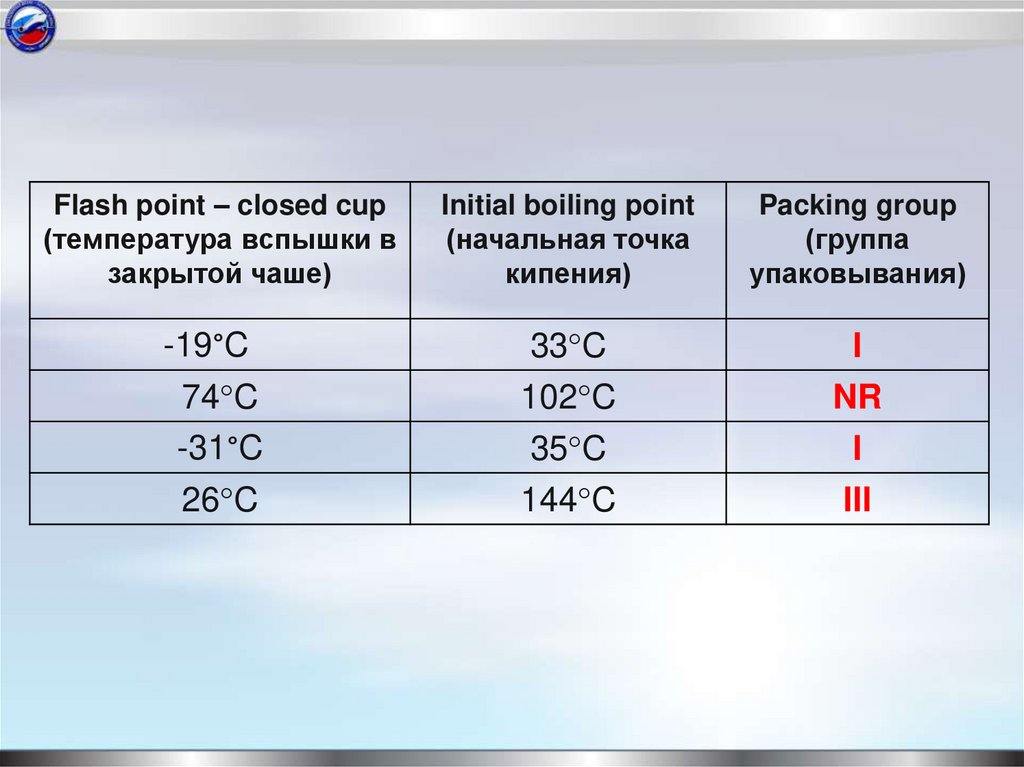

34.

Flash point – closed cup
(температура вспышки в
закрытой чаше)
Initial boiling point
(начальная точка
кипения)
Packing group
(группа
упаковывания)
-19°C
33 C
102 C
35 C
144 C
I
NR
I
III
74 C
-31°C
26 C

35.

Класс 4
• легковоспламеняющиеся
твердые вещества;
• вещества, подверженные
самопроизвольному
возгоранию;
• вещества, выделяющие при
взаимодействии с водой
легковоспламеняющиеся
газы.

36.

Категория 4.1
• RFS
Легковоспламеняющиеся твердые
вещества – твердые вещества, которые в
условиях, существующих во время
перевозки, способны легко загораться или
могут вызвать возгорание или
способствовать возгоранию через трение
любые металлические порошки, алюминиевый
порошок с покрытием, магний, спички,
"бенгальские огни", сера

37.

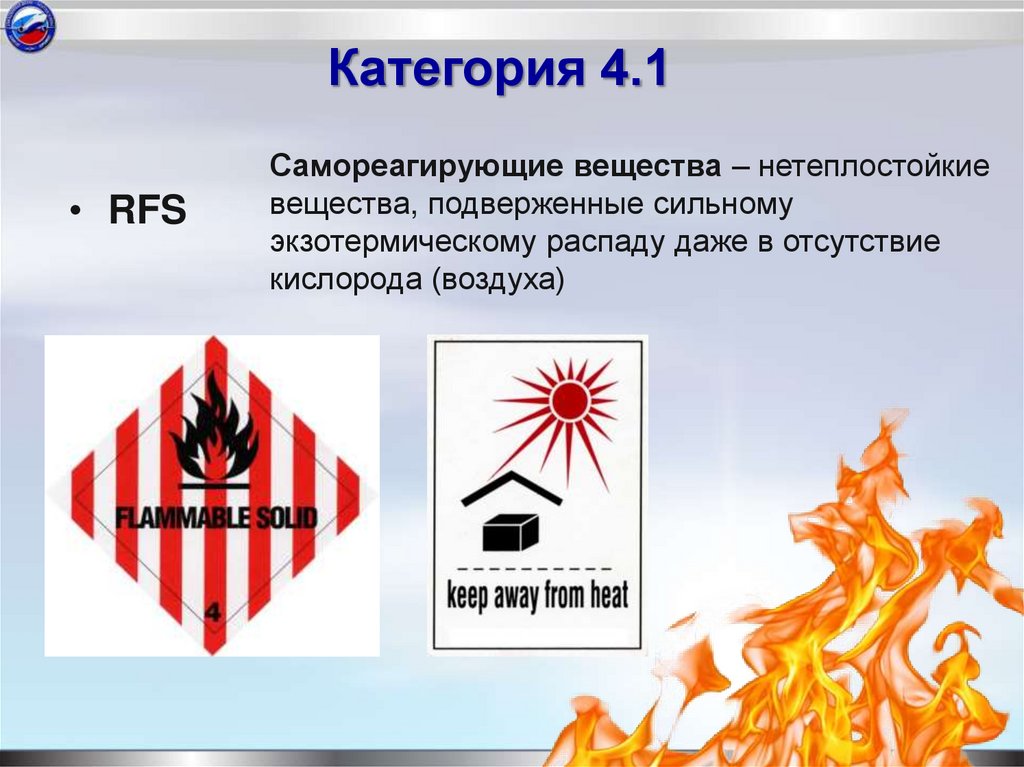

Категория 4.1
• RFS
Самореагирующие вещества – нетеплостойкие
вещества, подверженные сильному
экзотермическому распаду даже в отсутствие
кислорода (воздуха)

38.

Категория 4.2
Вещества, подверженные
самопроизвольному возгоранию
• RSC
Вещества, подверженные
самопроизвольному нагреву при
нормальных условиях,
существующих во время
перевозки, или способные при
взаимодействии с воздухом
нагреваться и затем
воспламеняться
белый или желтый фосфор, уголь,
уголь активированный, хлопок

39.

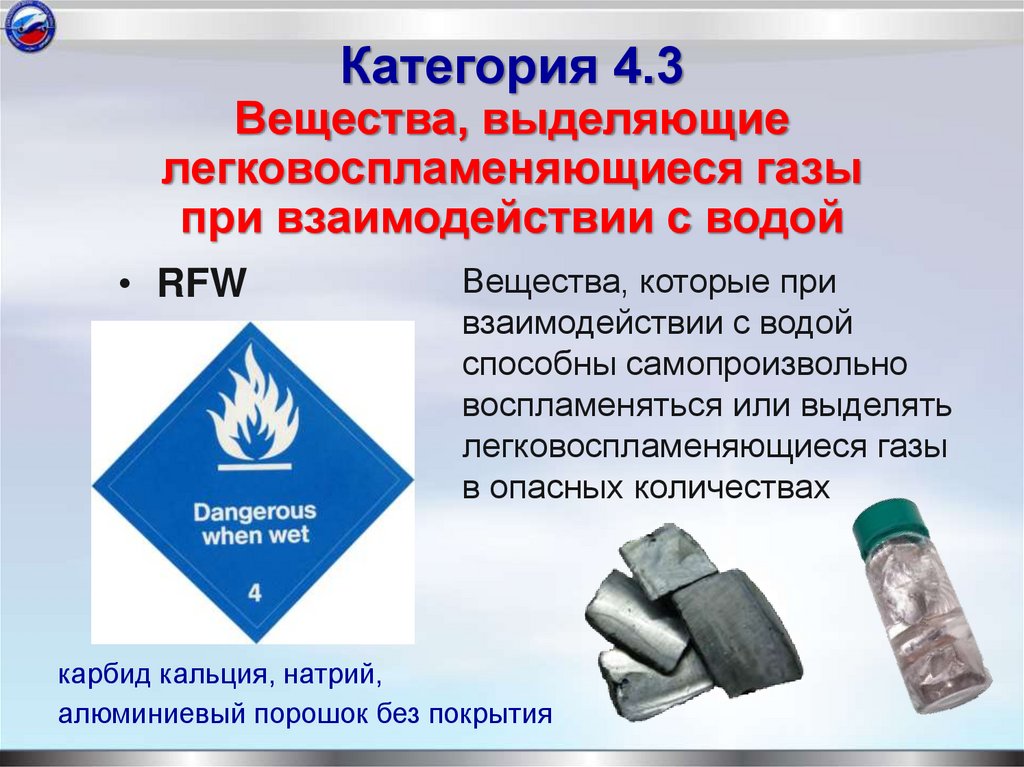

Категория 4.3
Вещества, выделяющие
легковоспламеняющиеся газы
при взаимодействии с водой
• RFW
Вещества, которые при
взаимодействии с водой
способны самопроизвольно
воспламеняться или выделять
легковоспламеняющиеся газы
в опасных количествах
карбид кальция, натрий,
алюминиевый порошок без покрытия

40.

Класс 5
Окисляющие
вещества
Органические
перекиси

41.

Категория 5.1
Окисляющие вещества
• ROX
Вещества, которые путем
выделения кислорода
способны вызывать
воспламенение других
веществ или способствовать
их воспламенению или
взрыву
аммиачно-нитратное удобрение,
аммиачная селитра, калиевая селитра,
хлорат кальция, отбеливатели, перекись водорода

42.

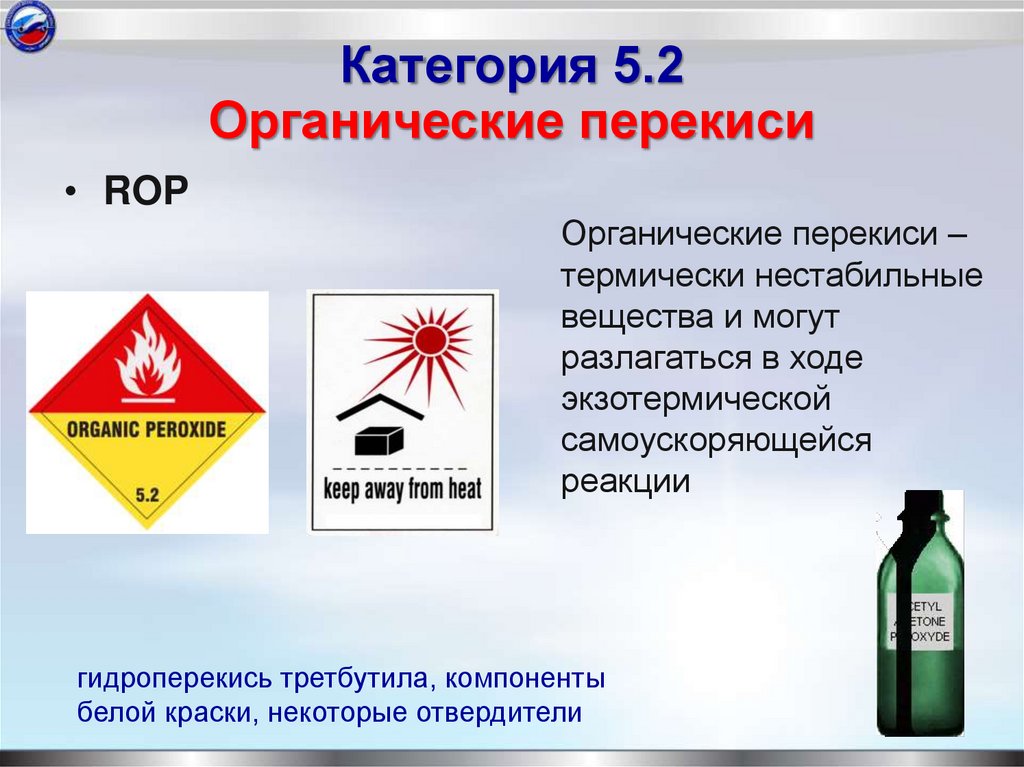

Категория 5.2
Органические перекиси
• ROP
Органические перекиси –
термически нестабильные
вещества и могут
разлагаться в ходе
экзотермической
самоускоряющейся
реакции
гидроперекись третбутила, компоненты
белой краски, некоторые отвердители

43.

Категория 5.2
Органические перекиси
Органические перекиси могут обладать одним или
несколькими из следующих свойств:
• способностью разлагаться со взрывом
• способностью быстро гореть
• чувствительностью к удару или трению
• способностью опасно реагировать с другими веществами
• способностью вызывать повреждение глаз

44.

Класс 6
Токсичные
вещества
Инфекционные
вещества

45.

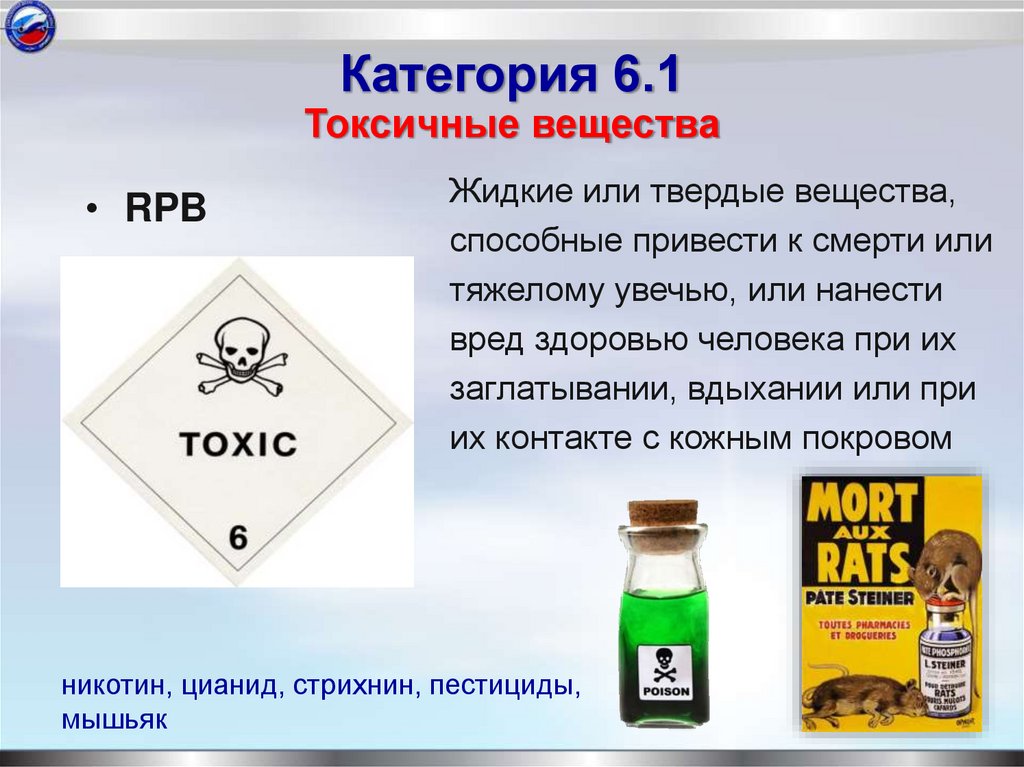

Категория 6.1
Токсичные вещества
• RPB
Жидкие или твердые вещества,
способные привести к смерти или
тяжелому увечью, или нанести
вред здоровью человека при их
заглатывании, вдыхании или при
их контакте с кожным покровом
никотин, цианид, стрихнин, пестициды,
мышьяк

46.

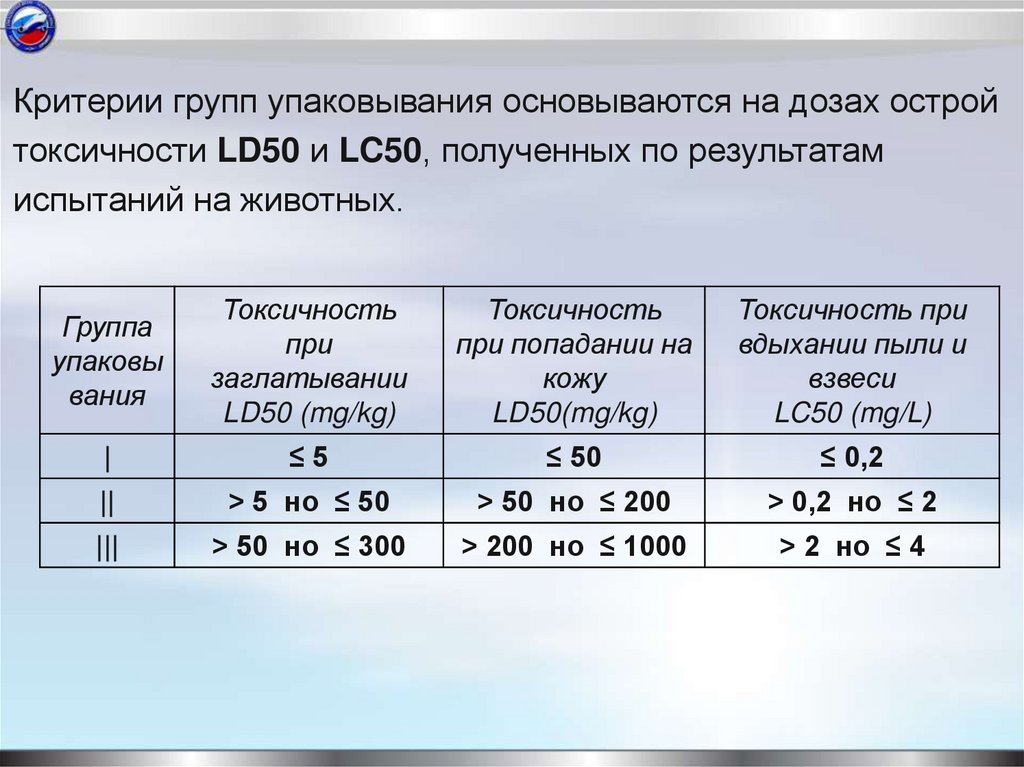

Критерии групп упаковывания основываются на дозах острой
токсичности LD50 и LC50, полученных по результатам
испытаний на животных.
Группа
упаковы
вания
Токсичность
при
заглатывании
LD50 (mg/kg)
Токсичность
при попадании на
кожу
LD50(mg/kg)
Токсичность при
вдыхании пыли и
взвеси
LC50 (mg/L)
|
≤5
≤ 50
≤ 0,2
||
> 5 но ≤ 50
> 50 но ≤ 200
> 0,2 но ≤ 2
|||
> 50 но ≤ 300
> 200 но ≤ 1000
> 2 но ≤ 4

47.

Вид
токсичности
Доза
на глотание
(oral)
LD50 = 320 mg/kg
кожная
(dermal)
LD50 = 26 mg/kg
при вдыхании
(inhalation)
LC50 = 2 mg/L
Группа
упаковыван.

48.

Вид
токсичности
Доза
Группа
упаковыван.
на глотание
(oral)
LD50 = 320 mg/kg
NR
кожная
(dermal)
LD50 = 26 mg/kg
при вдыхании
(inhalation)
LC50 = 2 mg/L

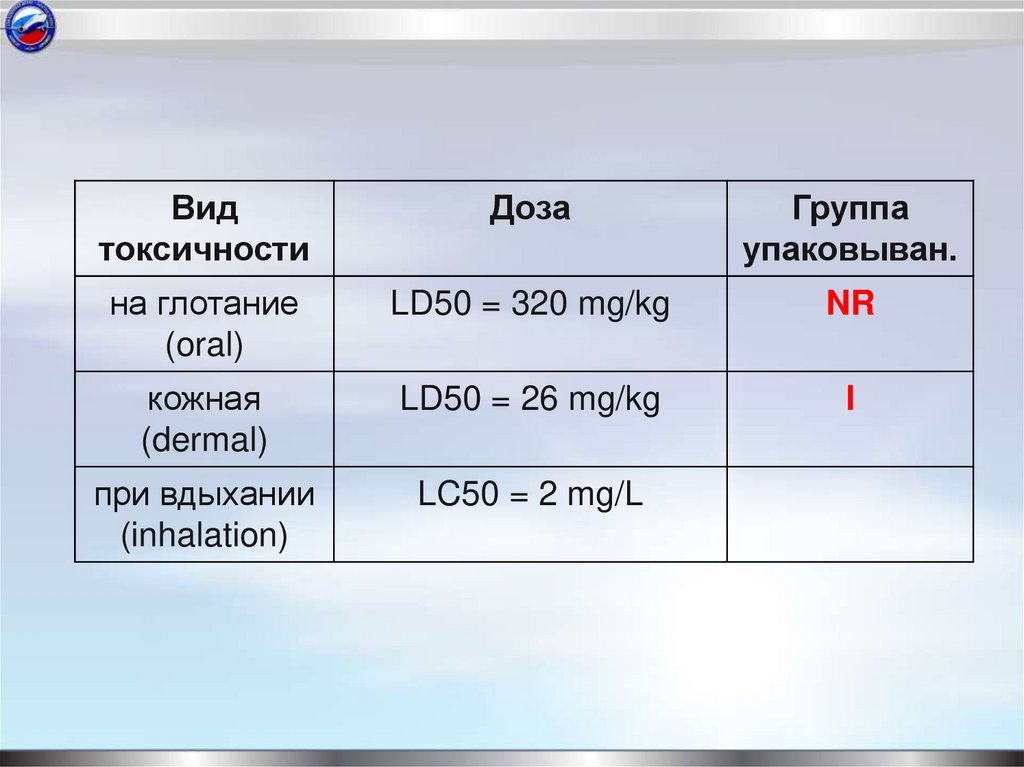

49.

Вид
токсичности
Доза
Группа
упаковыван.
на глотание
(oral)
LD50 = 320 mg/kg
NR
кожная
(dermal)
LD50 = 26 mg/kg
I
при вдыхании
(inhalation)
LC50 = 2 mg/L

50.

Вид
токсичности
Доза
Группа
упаковыван.
на глотание
(oral)
LD50 = 320 mg/kg
NR
кожная
(dermal)
LD50 = 26 mg/kg
I
при вдыхании
(inhalation)
LC50 = 2 mg/L
II

51.

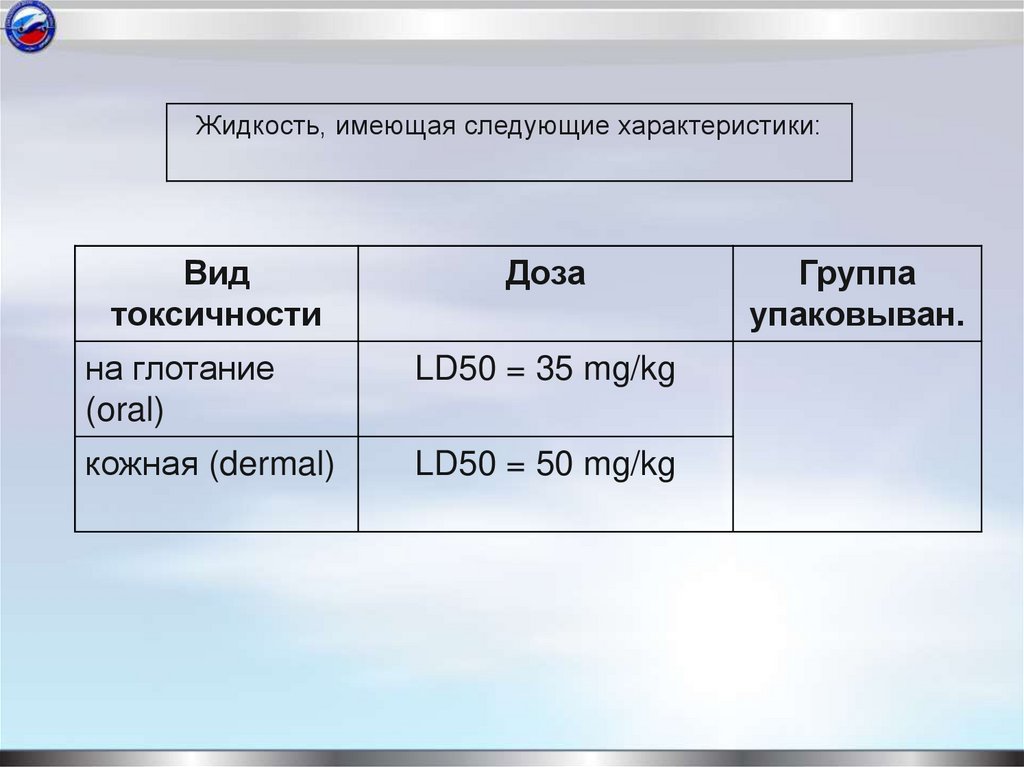

Жидкость, имеющая следующие характеристики:
Вид
токсичности
Доза
на глотание
(oral)
LD50 = 35 mg/kg
кожная (dermal)
LD50 = 50 mg/kg
Группа
упаковыван.

52.

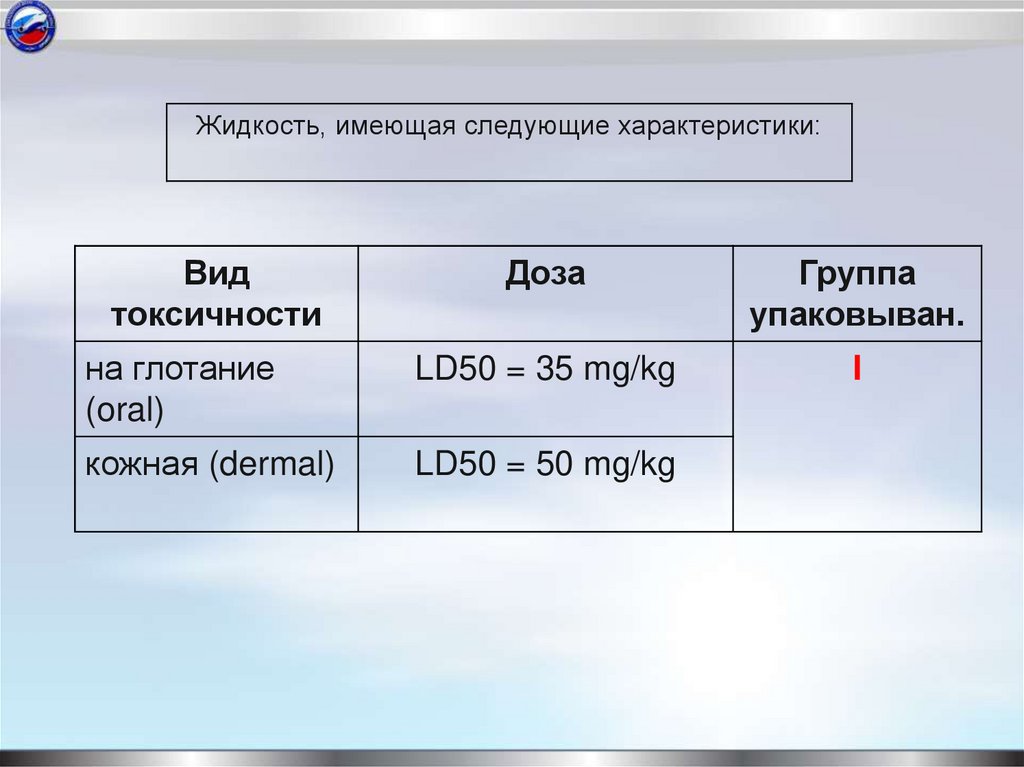

Жидкость, имеющая следующие характеристики:
Вид
токсичности
Доза
Группа
упаковыван.
на глотание
(oral)
LD50 = 35 mg/kg
I
кожная (dermal)
LD50 = 50 mg/kg

53.

Категория 6.2
Инфекционные вещества
• RIS
Вещества, содержащие
жизнеспособные микроорганизмы,
в отношении которых известно или
имеется достаточно оснований
считать, что они вызывают
заболевания людей или животных
вирусы, бактерии, диагностические образцы,
биологические продукты, медицинские и
клинические отходы

54.

Категория 6.2
Инфекционные вещества
Категория А: инфекционное вещество, перевозимое
в таком виде, в котором оно способно
вызвать в случае своего воздействия
постоянную потерю трудоспособности,
поставить под угрозу жизнь здоровых
в других отношениях людей или
животных или привести к их
смертельному заболеванию.
Категория В: инфекционное вещество, которое не
отвечает критериям отнесения его к
категории А. Инфекционным
веществам категории В должен
присваиваться UN3373.

55.

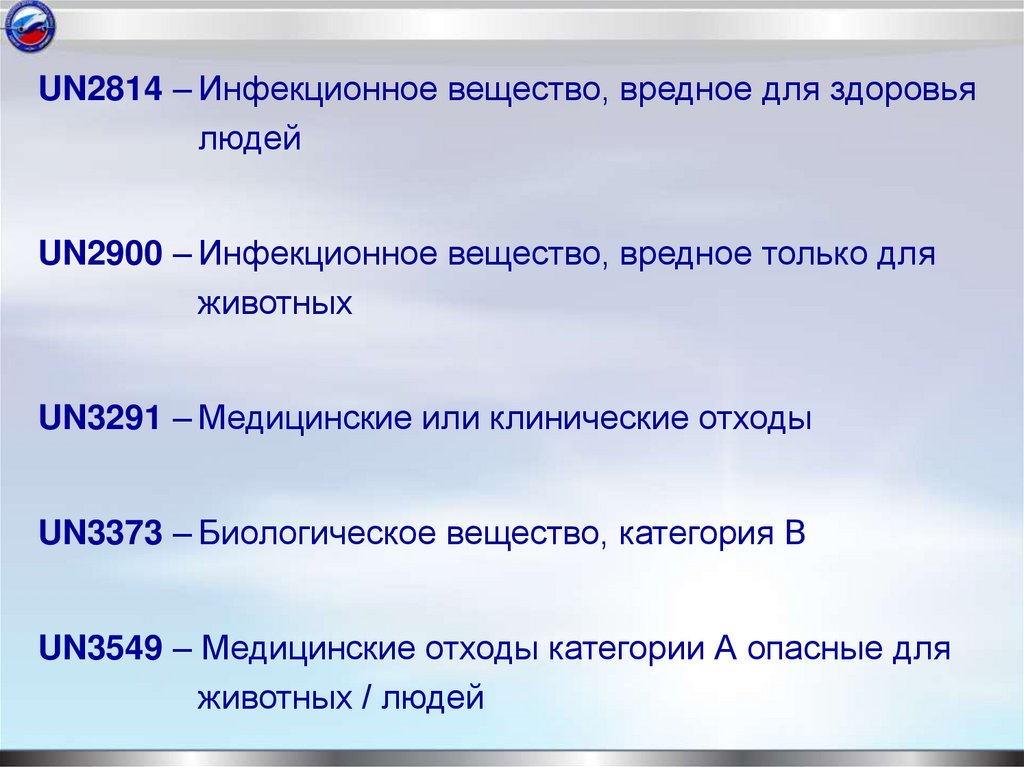

UN2814 – Инфекционное вещество, вредное для здоровья
людей
UN2900 – Инфекционное вещество, вредное только для
животных
UN3291 – Медицинские или клинические отходы
UN3373 – Биологическое вещество, категория В
UN3549 – Медицинские отходы категории А опасные для
животных / людей

56.

Важно!
Присвоение UN2814 или UN2900 должно проходить с
учетом известных данных из истории болезни и
симптомов заболевания человека или животного,
местных эпидемиологических условий или заключения
специалиста относительно индивидуального состояния
человека или животного.

57.

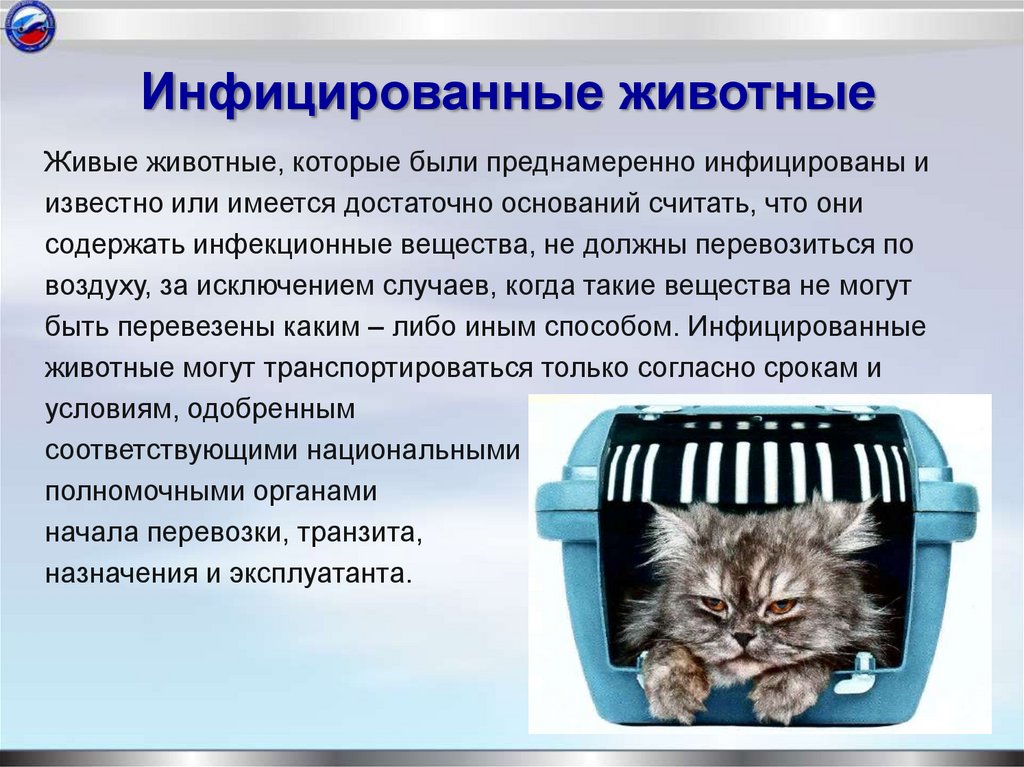

Инфицированные животные
Живые животные, которые были преднамеренно инфицированы и
известно или имеется достаточно оснований считать, что они
содержать инфекционные вещества, не должны перевозиться по
воздуху, за исключением случаев, когда такие вещества не могут
быть перевезены каким – либо иным способом. Инфицированные
животные могут транспортироваться только согласно срокам и
условиям, одобренным
соответствующими национальными
полномочными органами
государств
начала перевозки, транзита,
назначения и эксплуатанта.

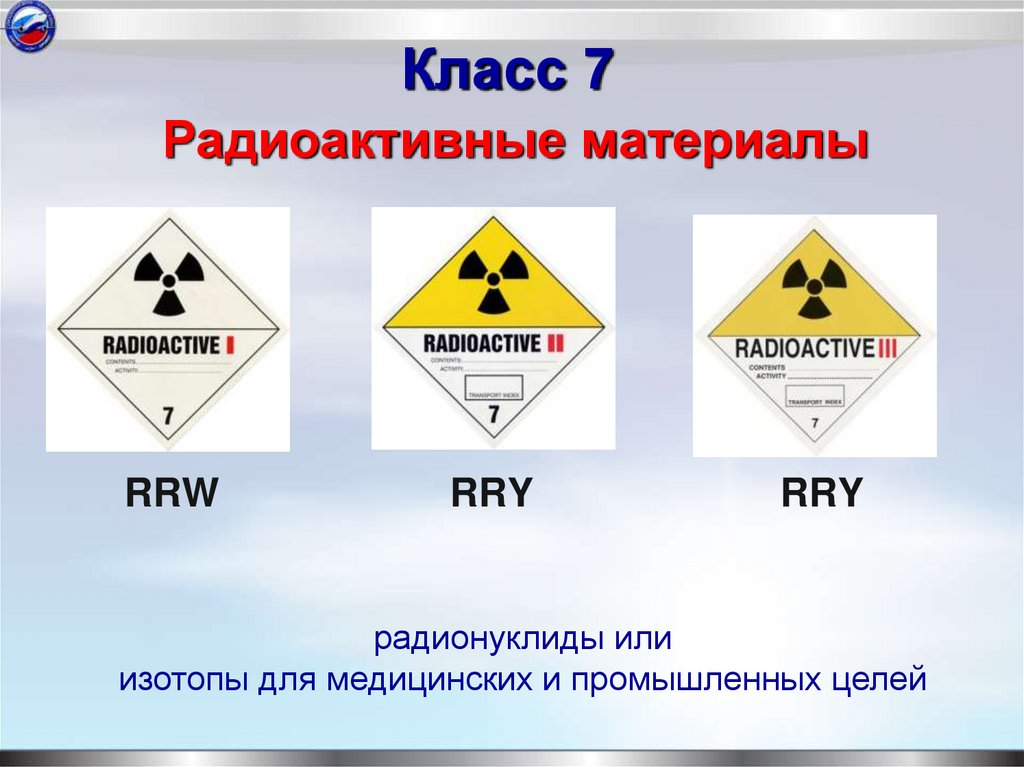

58. Класс 7 Радиоактивные материалы

RRW
RRY
RRY
радионуклиды или
изотопы для медицинских и промышленных целей

59. Определение

Радиоактивные материалы – это
изделия и вещества, которые
самопроизвольно и непрерывно
излучают ионизирующую радиацию,
способную оказывать вредное
воздействие на здоровье человека и
животных, а также засветить фотоили рентгеновскую пленку.
Радиоактивное излучение
невозможно обнаружить с помощью
органов чувств человека (зрением,
обонянием, слухом, осязанием).
Выявление радиации и измерение ее
уровня осуществляется с помощью
специальных приборов, таких как
счетчик Гейгера-Мюллера.

60.

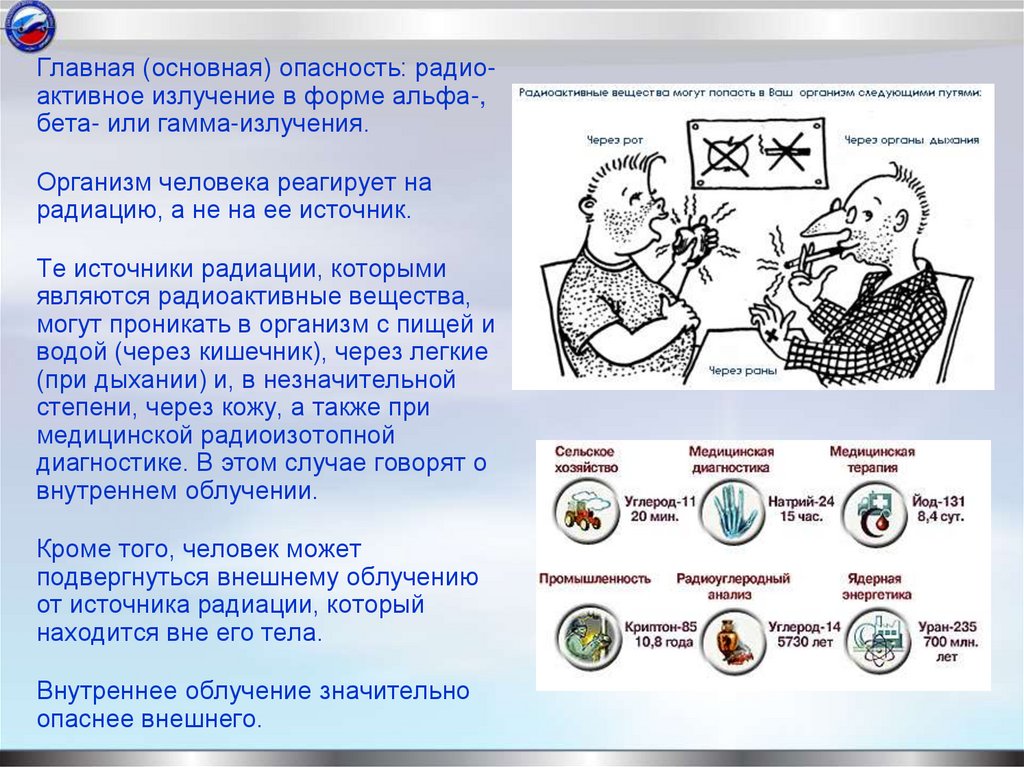

Главная (основная) опасность: радиоактивное излучение в форме альфа-,
бета- или гамма-излучения.
Организм человека реагирует на
радиацию, а не на ее источник.
Те источники радиации, которыми
являются радиоактивные вещества,
могут проникать в организм с пищей и
водой (через кишечник), через легкие
(при дыхании) и, в незначительной
степени, через кожу, а также при
медицинской радиоизотопной
диагностике. В этом случае говорят о
внутреннем облучении.
Кроме того, человек может
подвергнуться внешнему облучению
от источника радиации, который
находится вне его тела.
Внутреннее облучение значительно
опаснее внешнего.

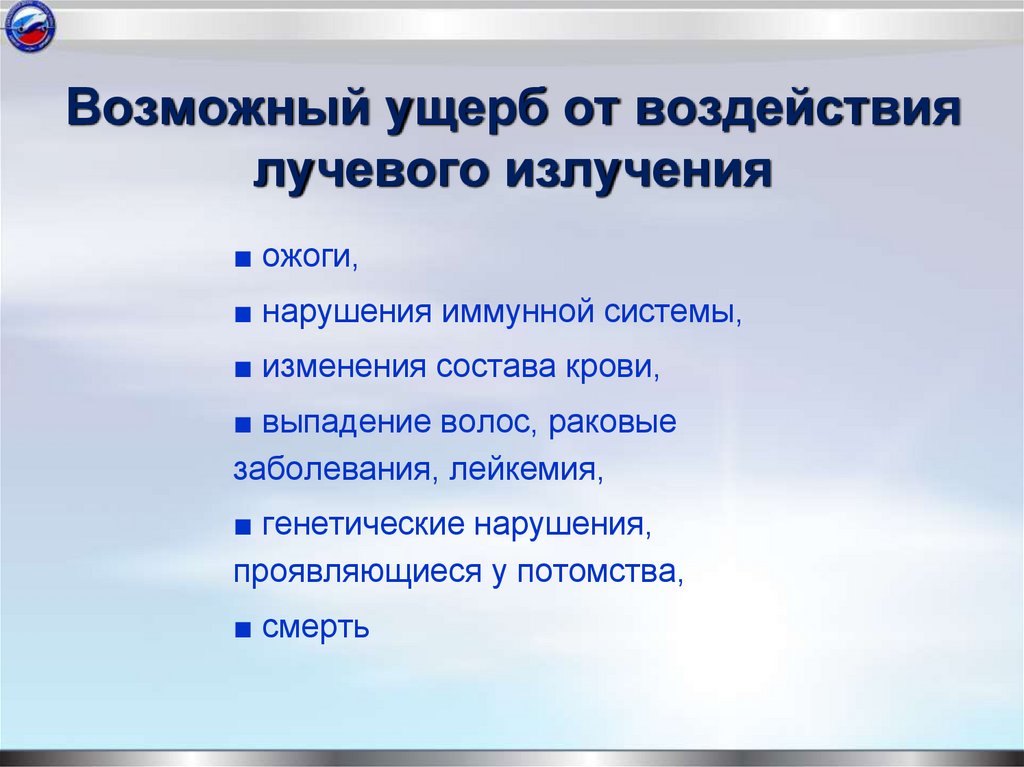

61. Возможный ущерб от воздействия лучевого излучения

■ ожоги,
■ нарушения иммунной системы,
■ изменения состава крови,
■ выпадение волос, раковые
заболевания, лейкемия,
■ генетические нарушения,
проявляющиеся у потомства,
■ смерть

62.

Безопасность перевозок
достигается тщательным
соблюдением всех
требований,
предъявляемых к
перевозке радиоактивных
материалов.

63. Транспортный индекс

Транспортный индекс – это число, присваиваемое упаковке, с
целью осуществления контроля за процессом накапливания в
одном месте упаковок с радиоактивными материалами и их
размещением во время погрузки на борт воздушного судна.
• Транспортный индекс дает нам информацию о
радиационном уровне, излучаемого радиоактивным
материалом.
• Чем выше транспортный индекс, тем
выше радиационный уровень.

64.

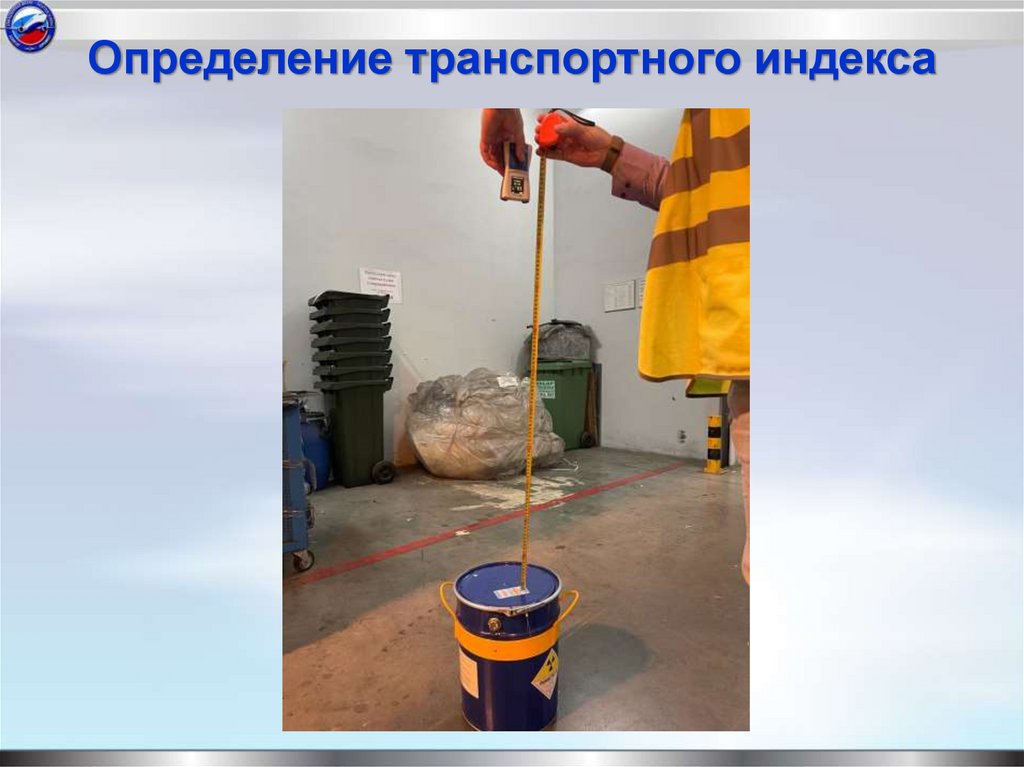

Определение транспортного индекса

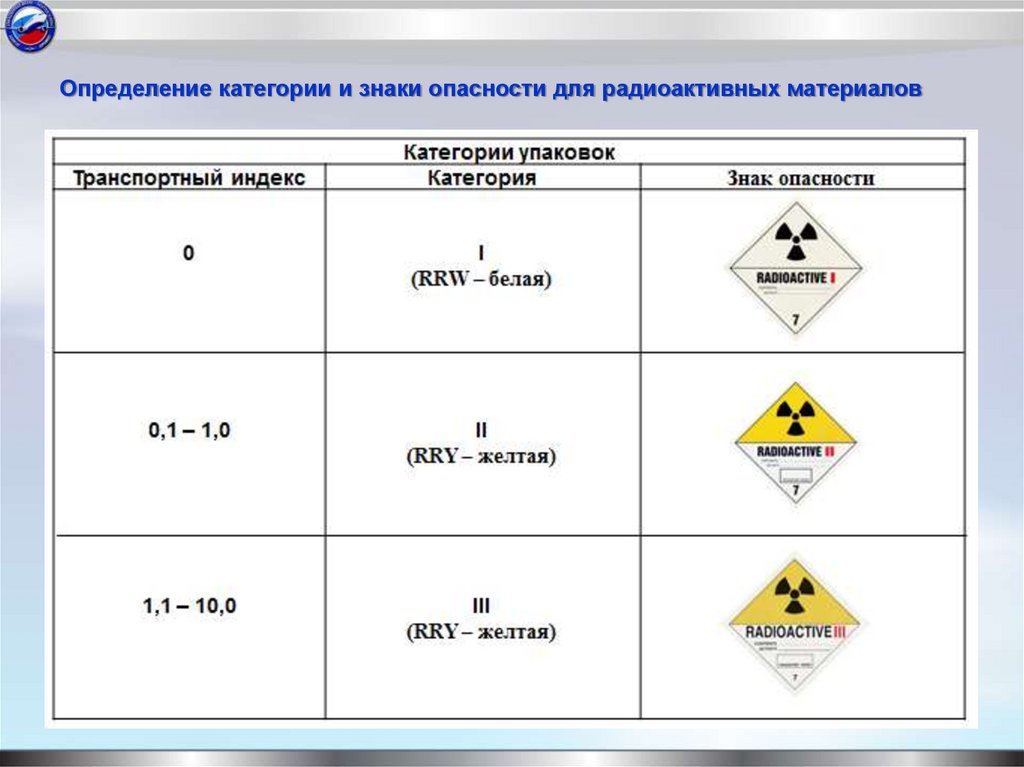

65.

Определение категории и знаки опасности для радиоактивных материалов

66. Класс 8 Коррозионные вещества

• RСМ
Вещества, которые химическим
воздействием вызывают необратимое
повреждение кожного покрова или,
которые могут причинить
материальный ущерб другим грузам,
багажу пассажиров или конструкции
воздушного судна
аккумуляторы, электролиты
для аккумуляторов, серная,
соляная, уксусная и другие
кислоты, ртуть

67.

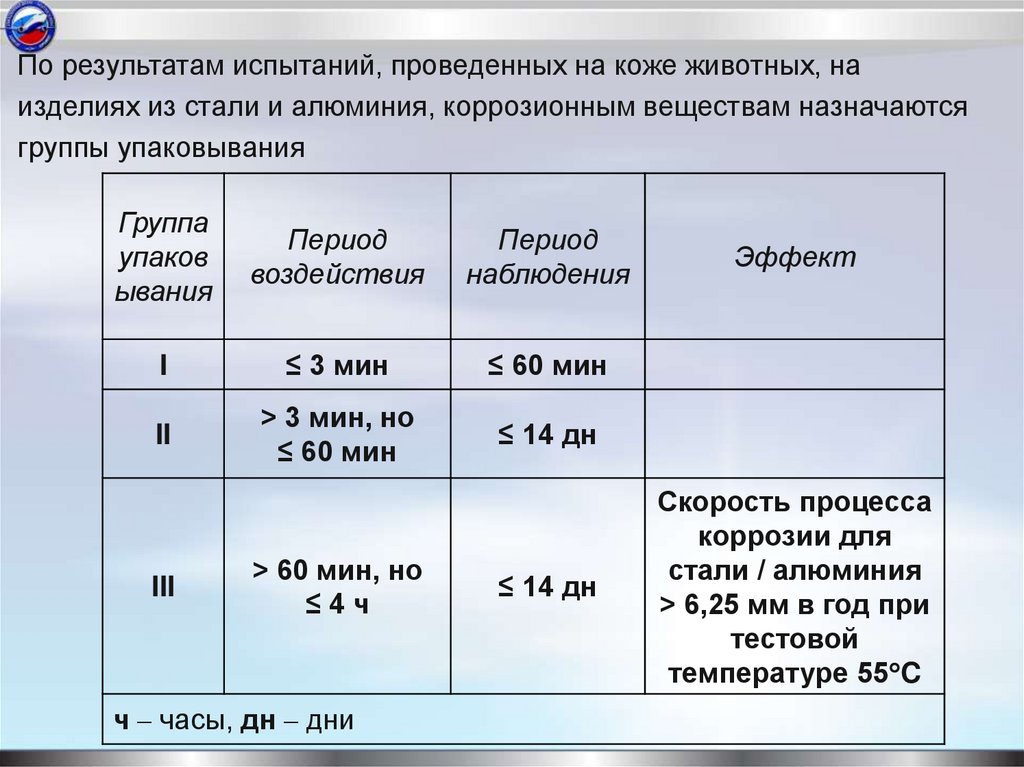

По результатам испытаний, проведенных на коже животных, на
изделиях из стали и алюминия, коррозионным веществам назначаются
группы упаковывания
Группа
упаков
ывания
Период
воздействия
Период
наблюдения
I
≤ 3 мин
≤ 60 мин
II
> 3 мин, но
≤ 60 мин
≤ 14 дн
III
> 60 мин, но
≤4ч
ч – часы, дн – дни
≤ 14 дн
Эффект
Скорость процесса
коррозии для
стали / алюминия
> 6,25 мм в год при
тестовой
температуре 55 C

68.

Время контакта
(Exposure time)
Время наблюдения
(Observation time)
2 h (часа)
14 d (дней)
45 min
12 d
3 min
40 min
Группа упаковывания
(Packing group)

69.

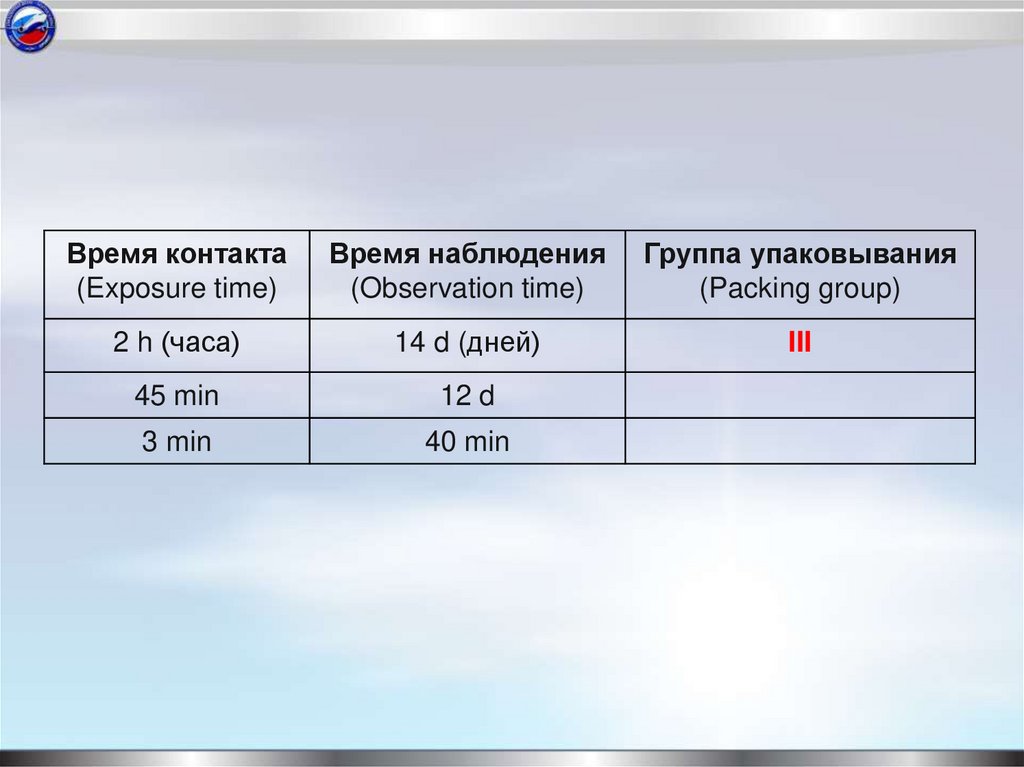

Время контакта
(Exposure time)
Время наблюдения
(Observation time)
Группа упаковывания
(Packing group)
2 h (часа)
14 d (дней)
III
45 min
12 d
3 min
40 min

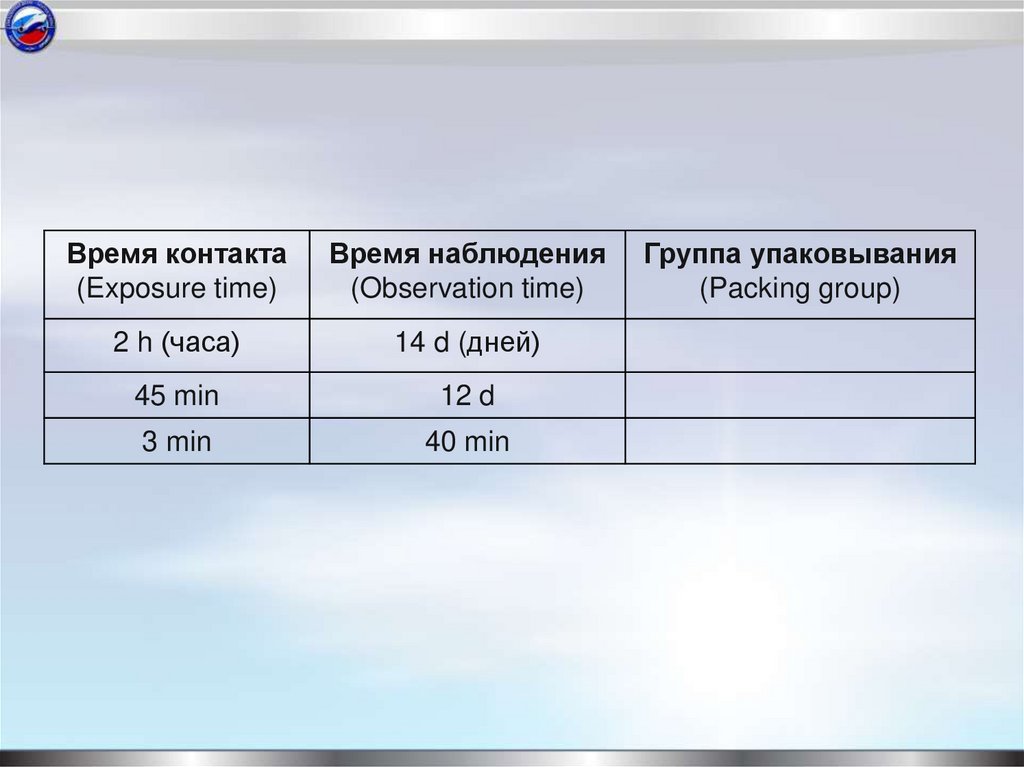

70.

Время контакта
(Exposure time)
Время наблюдения
(Observation time)
Группа упаковывания
(Packing group)
2 h (часа)
14 d (дней)
III
45 min
12 d
II
3 min
40 min

71.

Время контакта
(Exposure time)
Время наблюдения
(Observation time)
Группа упаковывания
(Packing group)
2 h (часа)
14 d (дней)
III
45 min
12 d
II
3 min
40 min
I

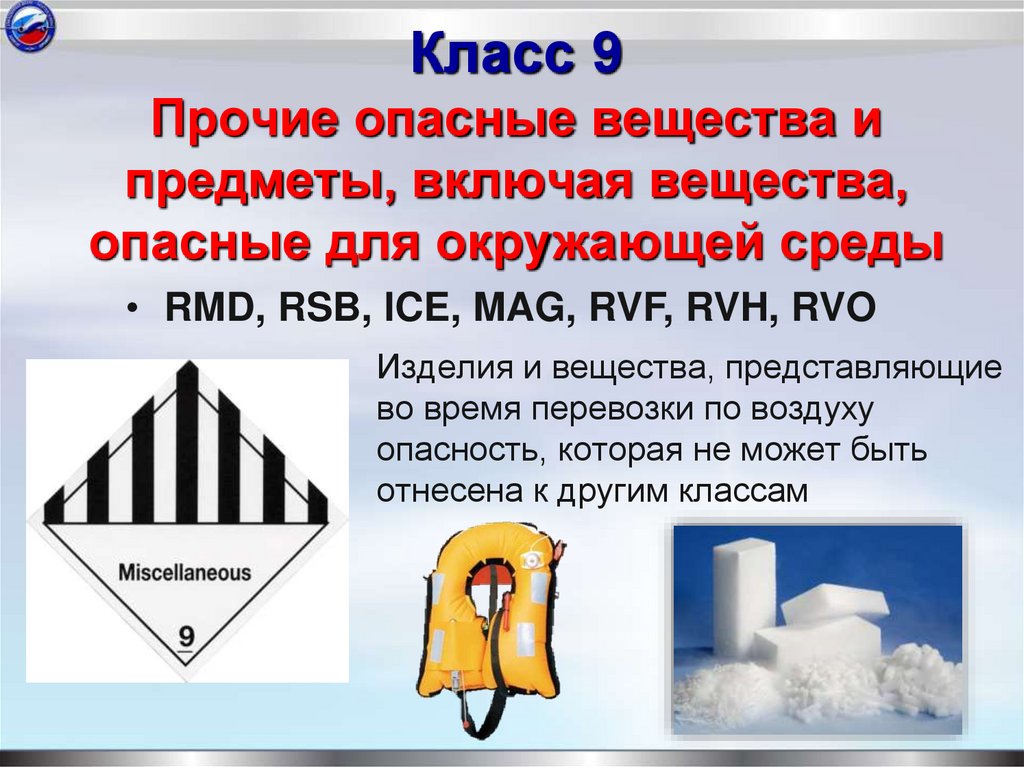

72. Класс 9 Прочие опасные вещества и предметы, включая вещества, опасные для окружающей среды

• RMD, RSB, ICE, MAG, RVF, RVH, RVO
Изделия и вещества, представляющие
во время перевозки по воздуху
опасность, которая не может быть
отнесена к другим классам

73. Литиевые батареи, Натрий-ионные батареи, Транспортное средство, работающее на литиевых / натриевых батареях

• RLI, RLM, RVB

74.

Класс 9
Магнитные материалы
• MAG
Материалы, которые имеют относительно высокою
напряженность магнитного поля

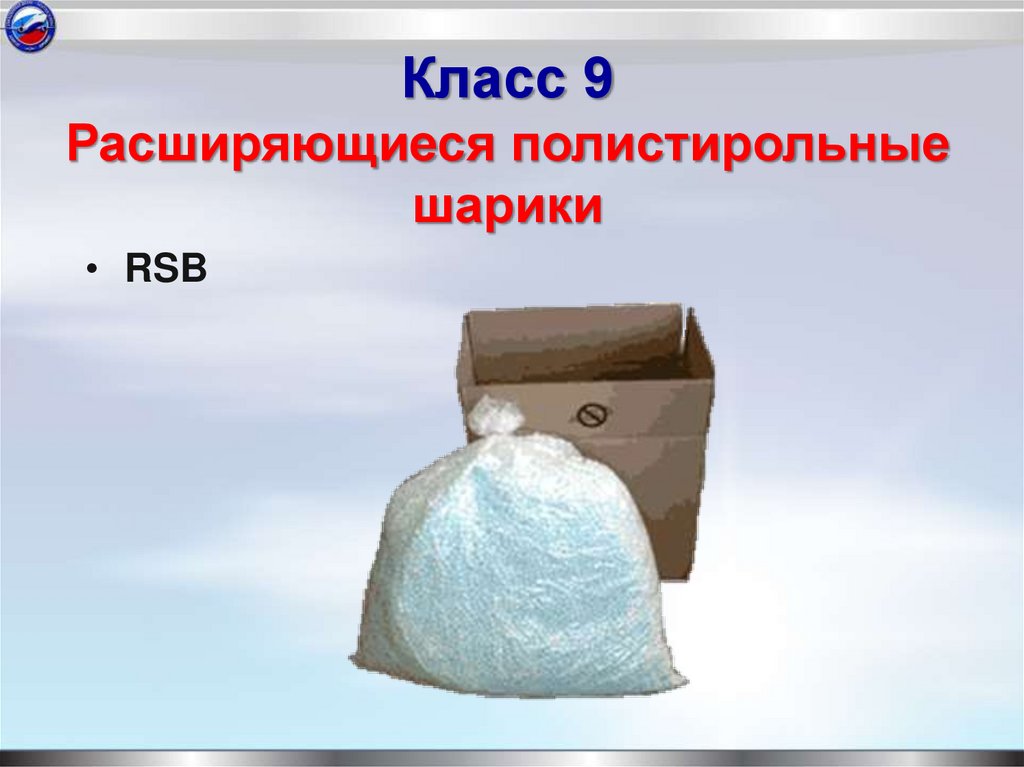

75.

Класс 9
Расширяющиеся полистирольные
шарики
• RSB

76.

Класс 9
Твердая двуокись углерода
(сухой лед)
• ICE

77.

Класс 9
Прочие опасные вещества и
предметы
• RMD
асбест
химические наборы
и аптечки первой помощи
самонадувающиеся устройства для спасания
людей

78.

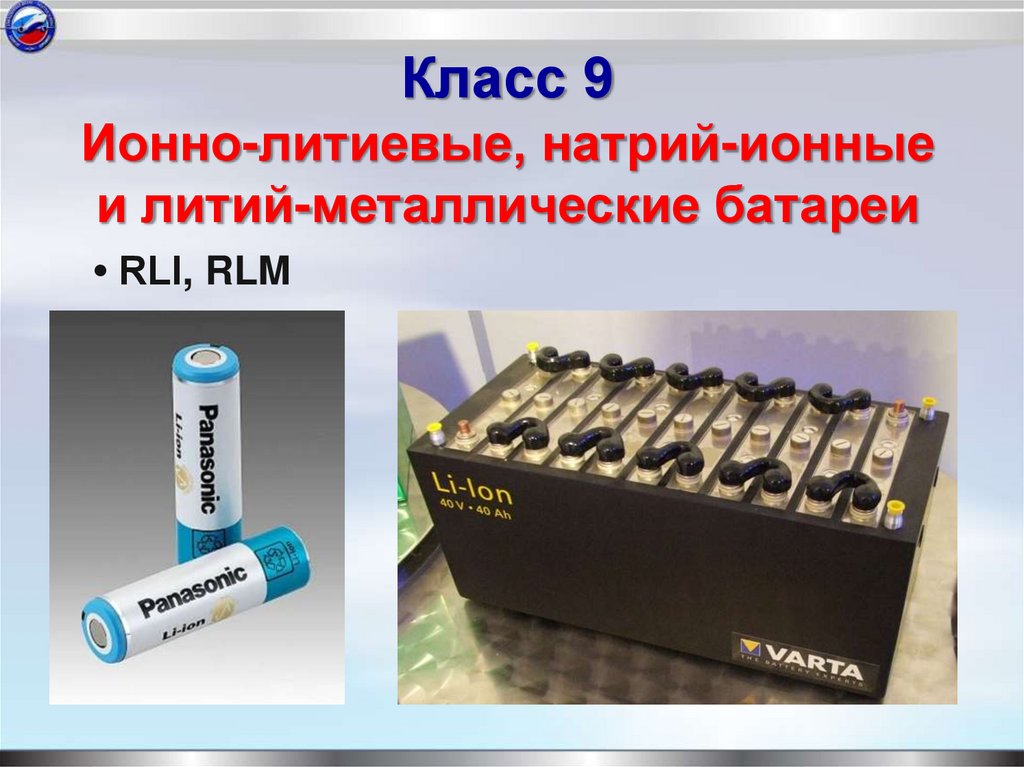

Класс 9
Ионно-литиевые, натрий-ионные
и литий-металлические батареи
• RLI, RLM

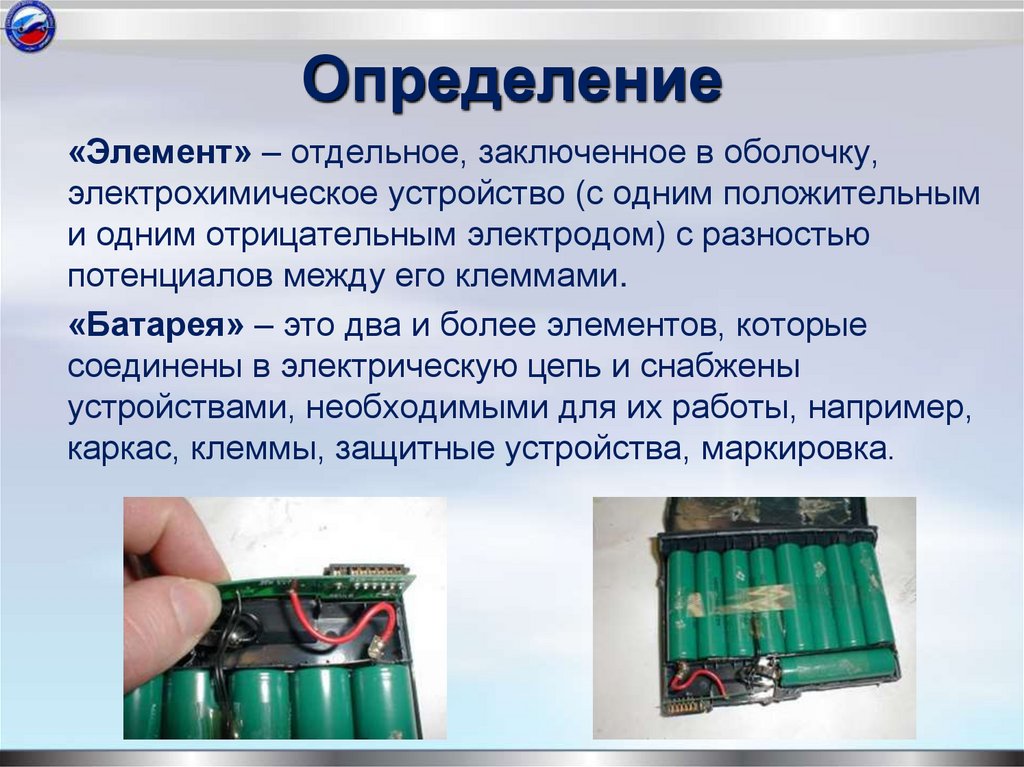

79. Определение

«Элемент» – отдельное, заключенное в оболочку,
электрохимическое устройство (с одним положительным
и одним отрицательным электродом) с разностью
потенциалов между его клеммами.
«Батарея» – это два и более элементов, которые
соединены в электрическую цепь и снабжены
устройствами, необходимыми для их работы, например,
каркас, клеммы, защитные устройства, маркировка.

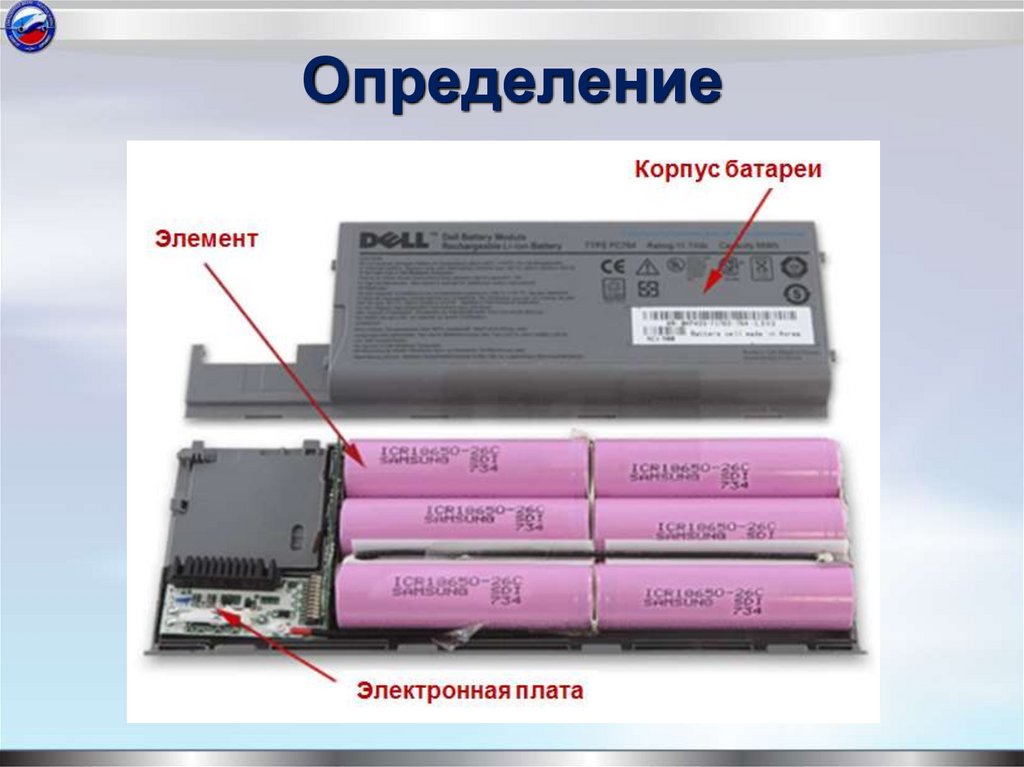

80. Определение

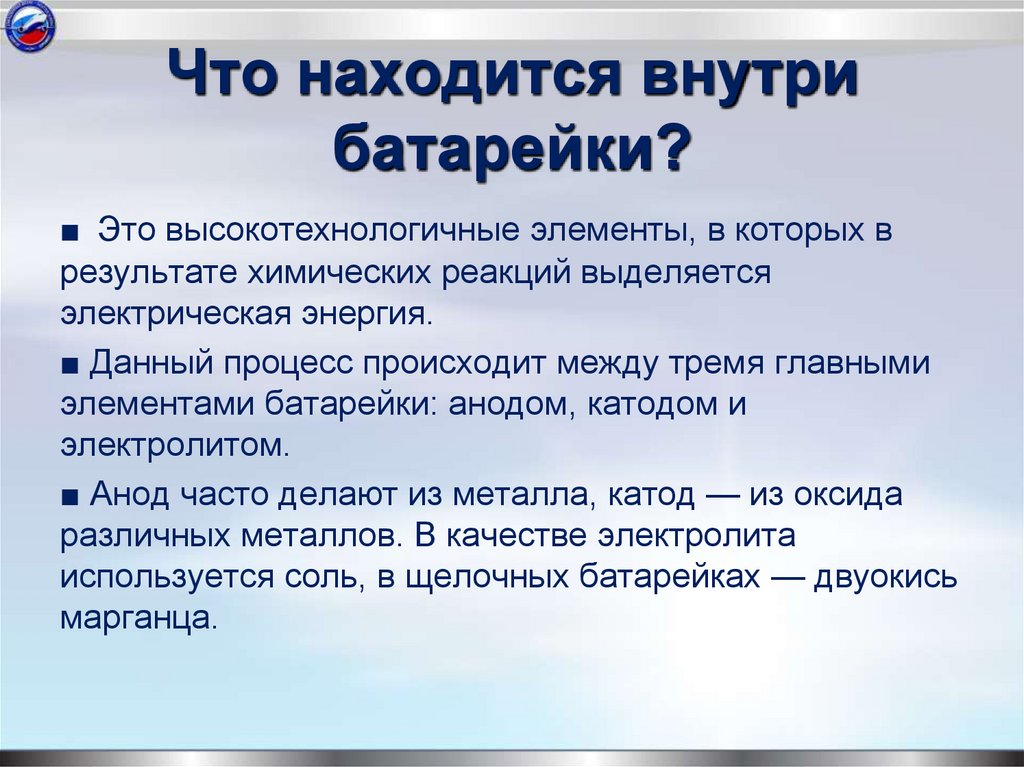

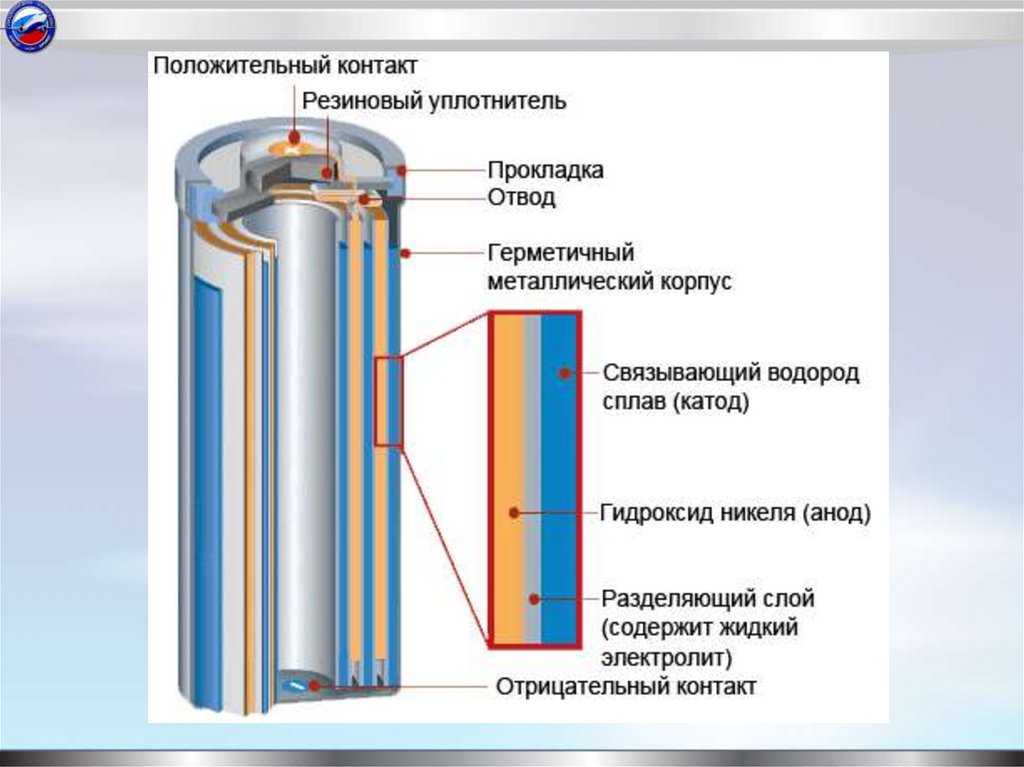

81. Что находится внутри батарейки?

■ Это высокотехнологичные элементы, в которых в
результате химических реакций выделяется
электрическая энергия.
■ Данный процесс происходит между тремя главными
элементами батарейки: анодом, катодом и
электролитом.
■ Анод часто делают из металла, катод — из оксида
различных металлов. В качестве электролита
используется соль, в щелочных батарейках — двуокись
марганца.

82.

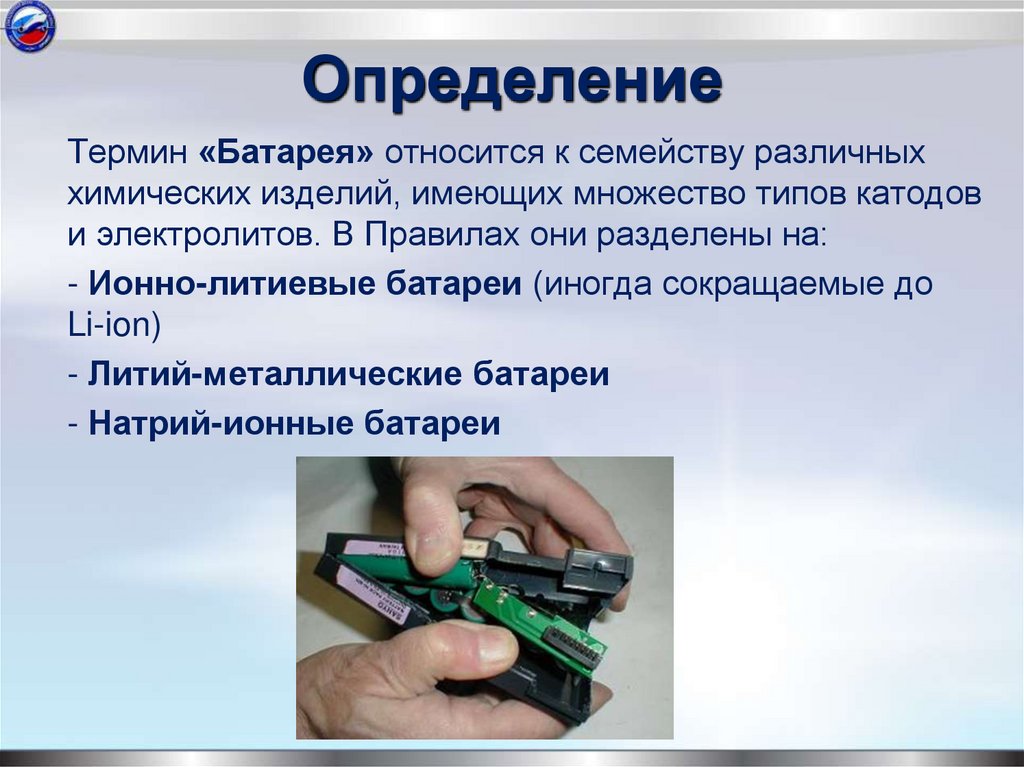

83. Определение

Термин «Батарея» относится к семейству различных
химических изделий, имеющих множество типов катодов
и электролитов. В Правилах они разделены на:
- Ионно-литиевые батареи (иногда сокращаемые до
Li-ion)
- Литий-металлические батареи
- Натрий-ионные батареи

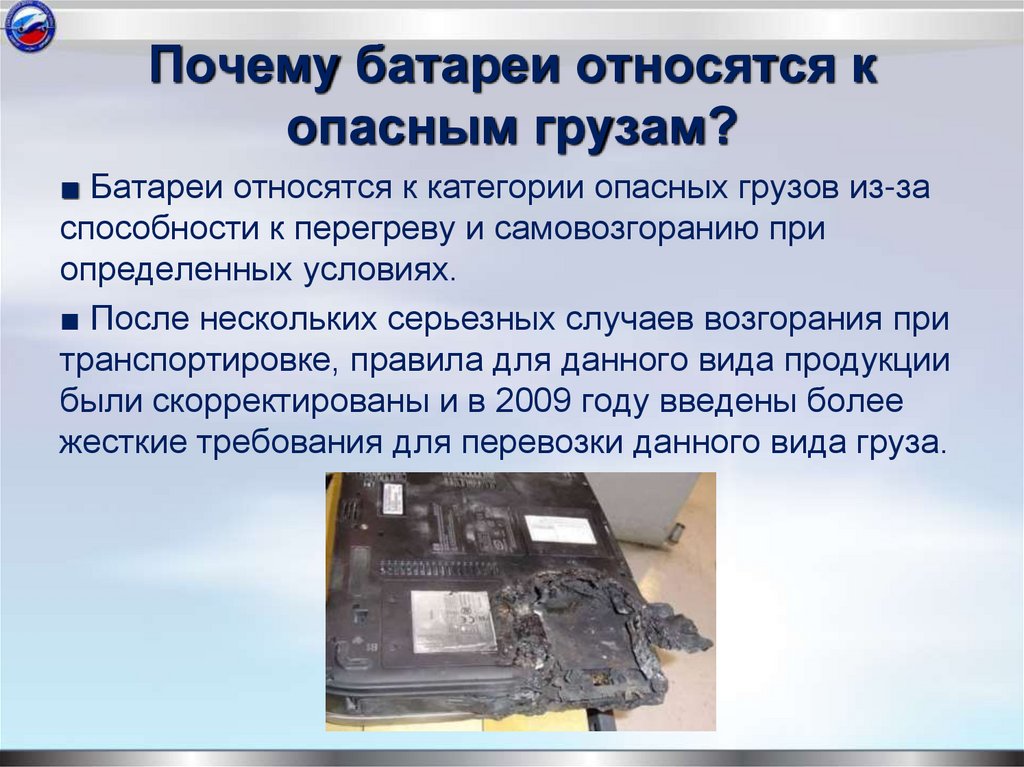

84. Почему батареи относятся к опасным грузам?

■ Батареи относятся к категории опасных грузов из-за
способности к перегреву и самовозгоранию при
определенных условиях.
■ После нескольких серьезных случаев возгорания при
транспортировке, правила для данного вида продукции
были скорректированы и в 2009 году введены более
жесткие требования для перевозки данного вида груза.

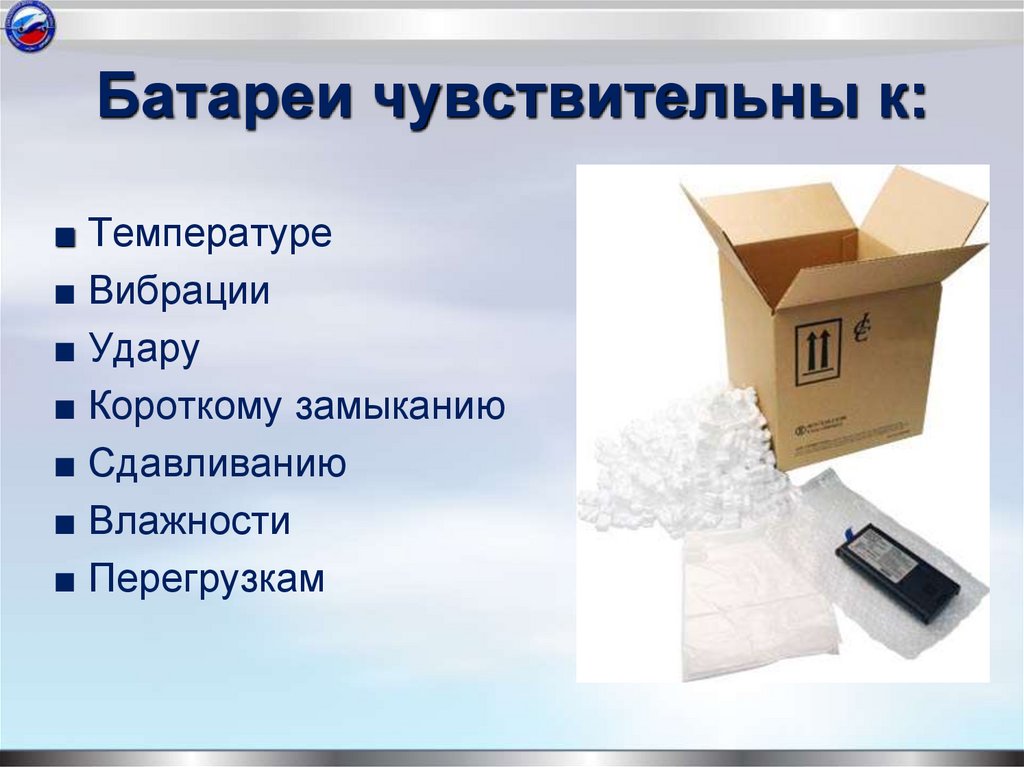

85. Батареи чувствительны к:

■ Температуре
■ Вибрации
■ Удару
■ Короткому замыканию
■ Сдавливанию
■ Влажности
■ Перегрузкам

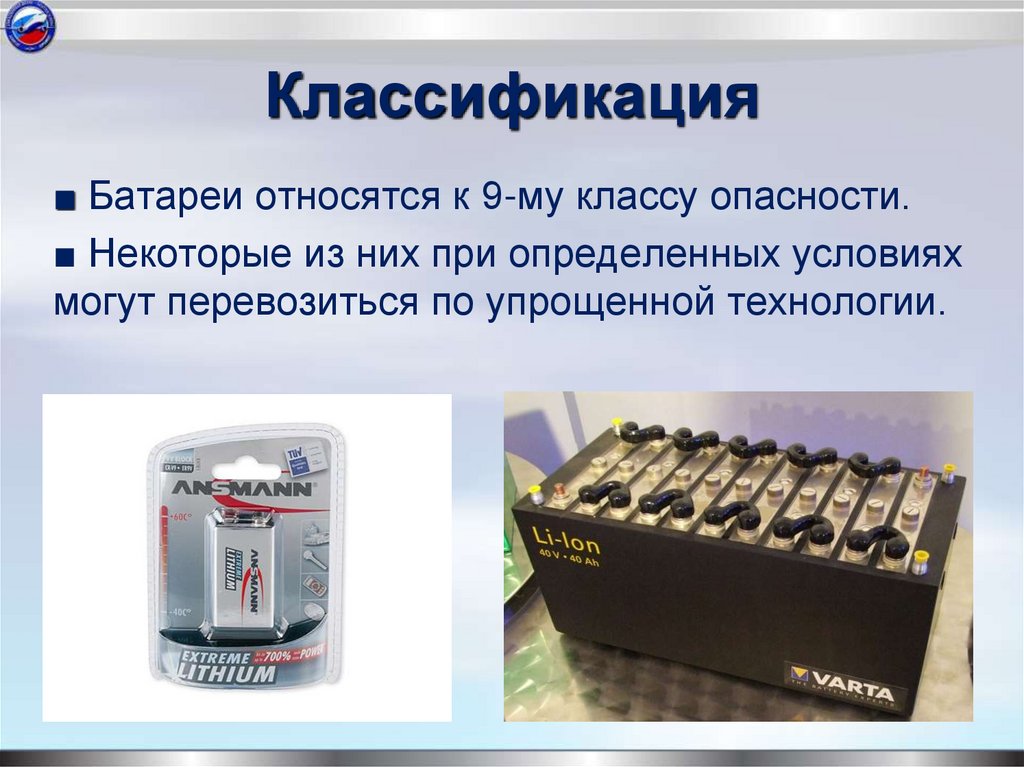

86. Классификация

■ Батареи относятся к 9-му классу опасности.
■ Некоторые из них при определенных условиях
могут перевозиться по упрощенной технологии.

87.

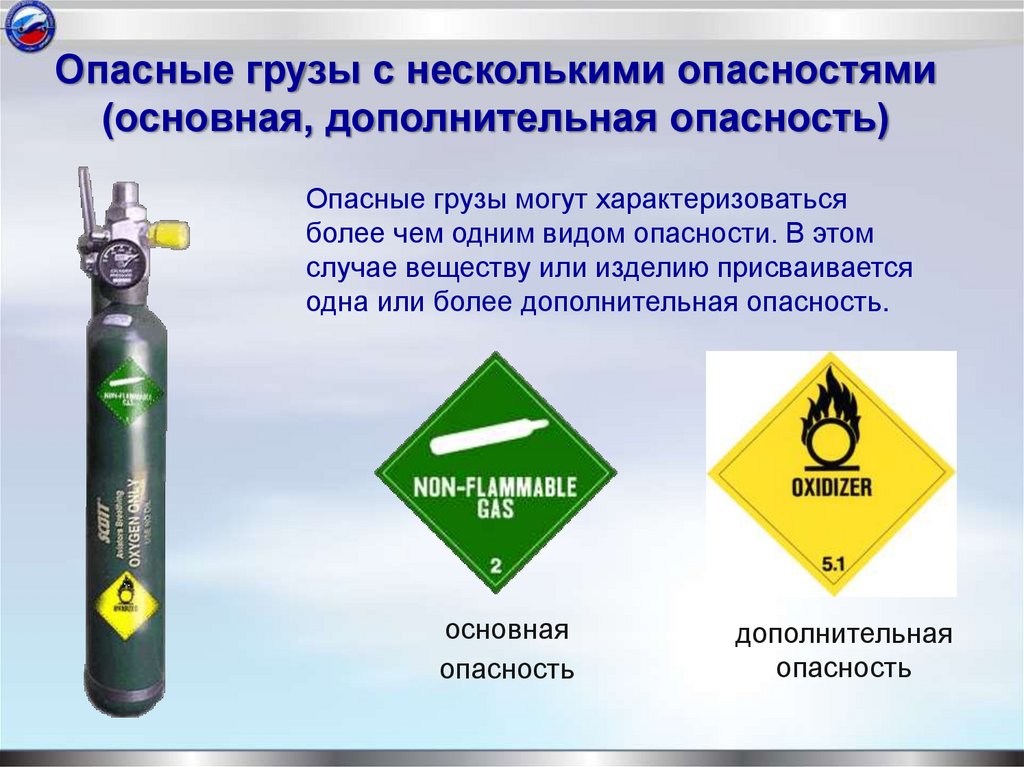

Опасные грузы с несколькими опасностями
(основная, дополнительная опасность)
Опасные грузы могут характеризоваться
более чем одним видом опасности. В этом
случае веществу или изделию присваивается
одна или более дополнительная опасность.
основная
опасность
дополнительная
опасность
