Электрическая цепь и её составные части (1)

1.

«Электрическая цепь
и её составные
части»
Раз отсутствовали на онлайн-уроке,
то изучаем самостотельно

2. Электрическую энергию от источника тока нужно доставить к потребителю

3.

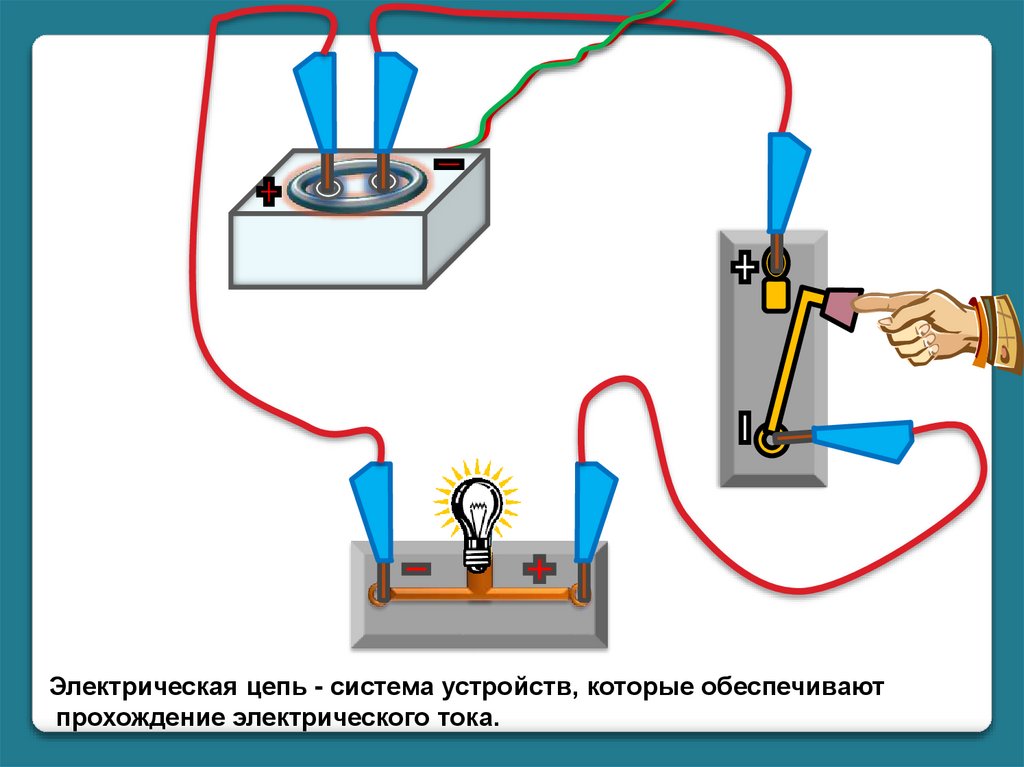

Электрическая цепь - система устройств, которые обеспечивают
прохождение электрического тока.

4. Простейшая электрическая цепь состоит из:

Источника тока
Потребителя электроэнергии
Соединительных проводов
Замыкающего устройства
Чтобы в цепи возник электрический ток,
она должна быть замкнутой!

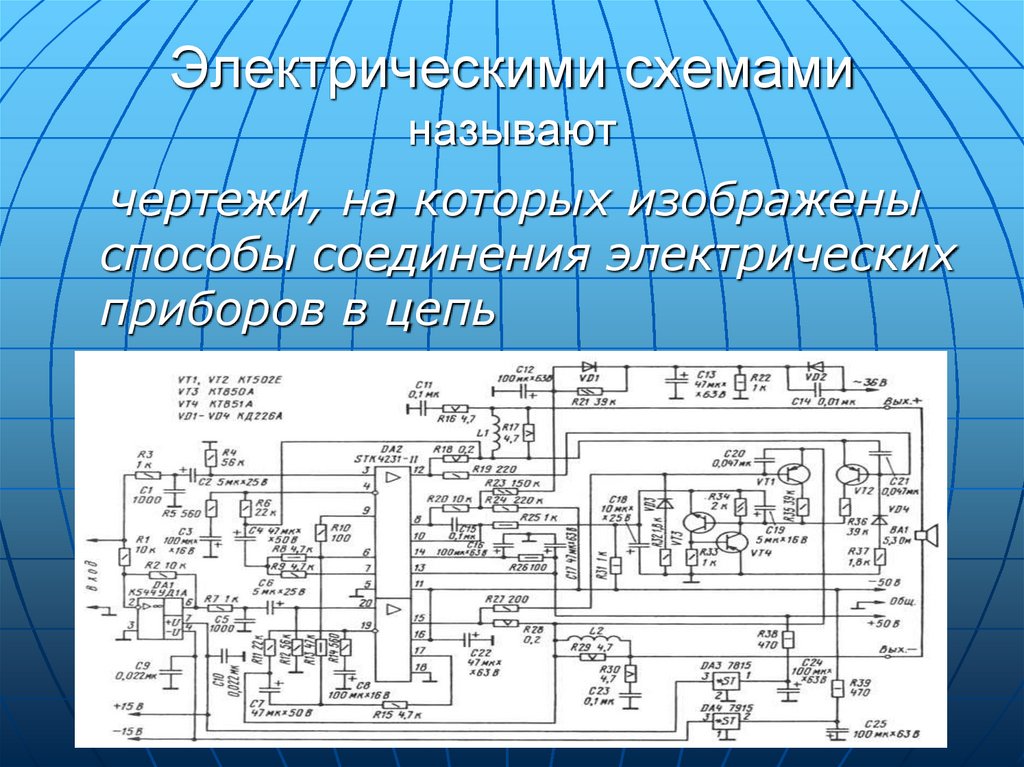

5. Электрическими схемами называют

чертежи, на которых изображены
способы соединения электрических
приборов в цепь

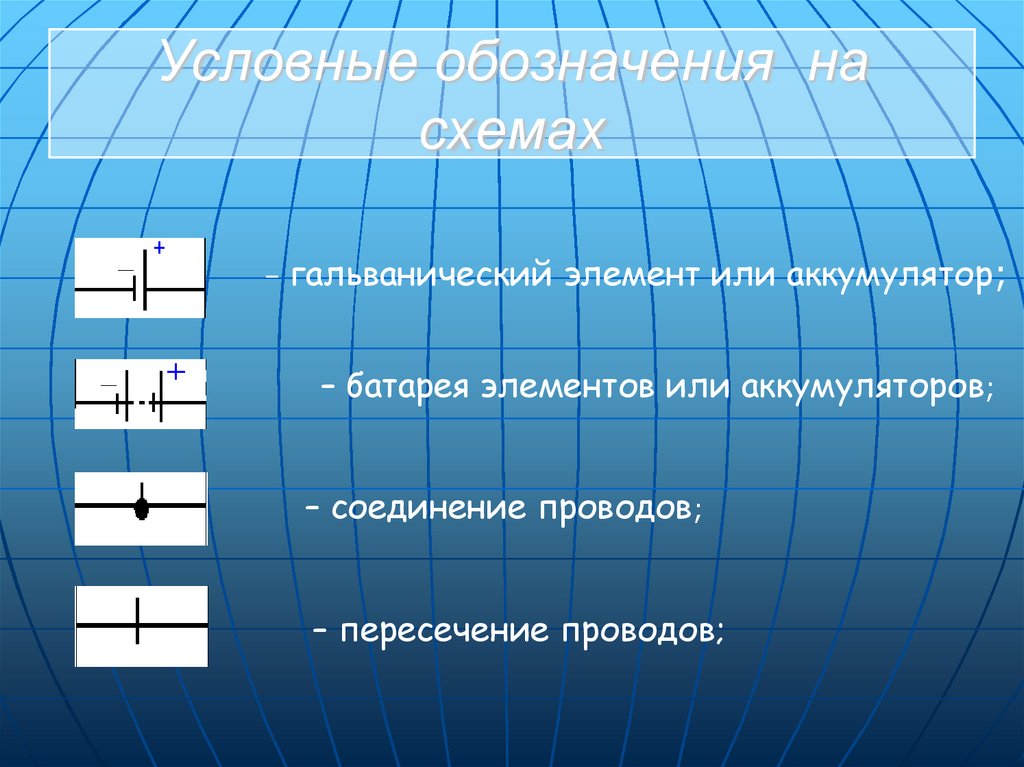

6. Условные обозначения на схемах

– гальванический элемент или аккумулятор;
– батарея элементов или аккумуляторов;
– соединение проводов;
– пересечение проводов;

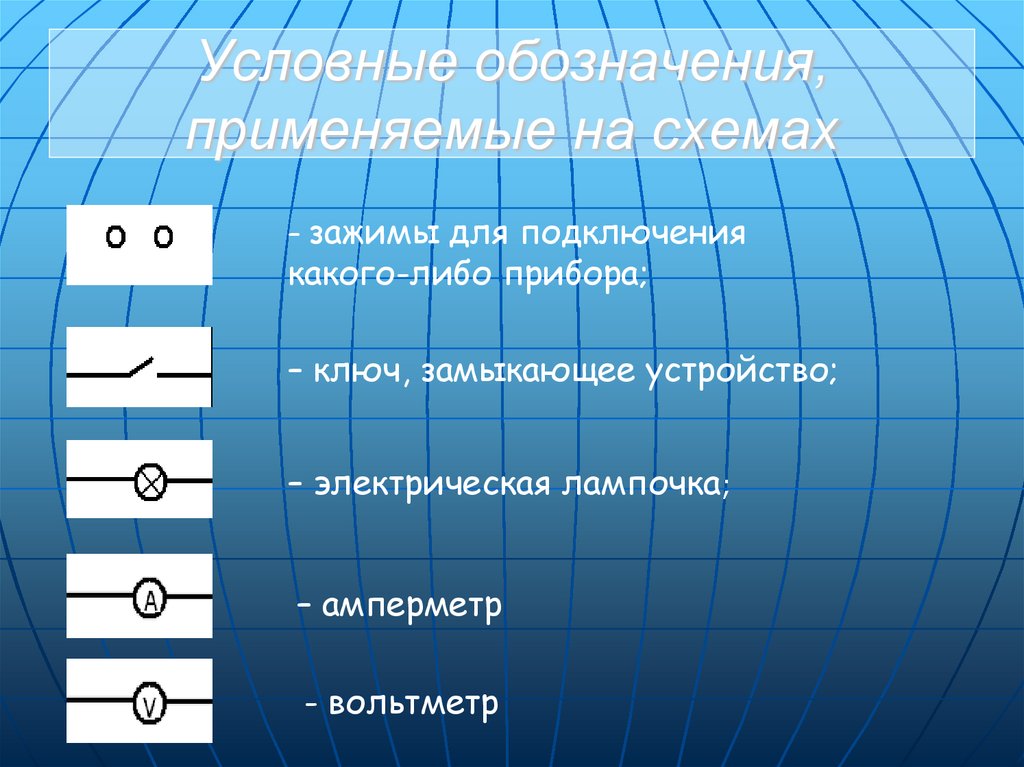

7. Условные обозначения, применяемые на схемах

– зажимы для подключения
какого-либо прибора;
– ключ, замыкающее устройство;
– электрическая лампочка;
– амперметр
- вольтметр

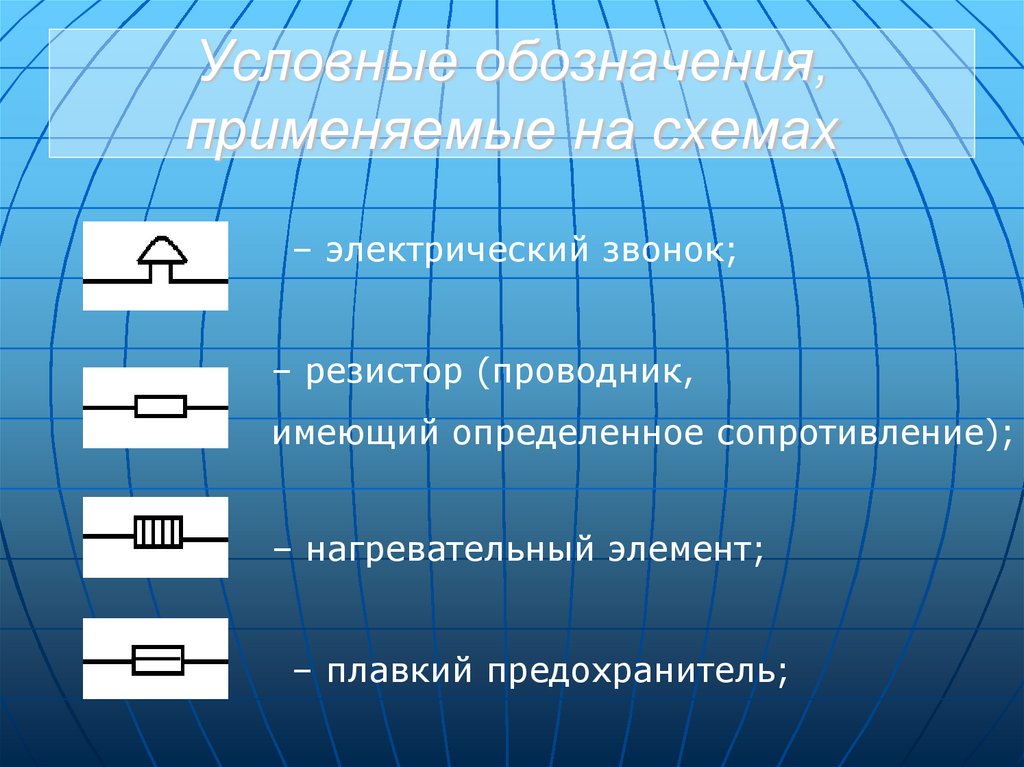

8. Условные обозначения, применяемые на схемах

– электрический звонок;
– резистор (проводник,
имеющий определенное сопротивление);
– нагревательный элемент;
– плавкий предохранитель;

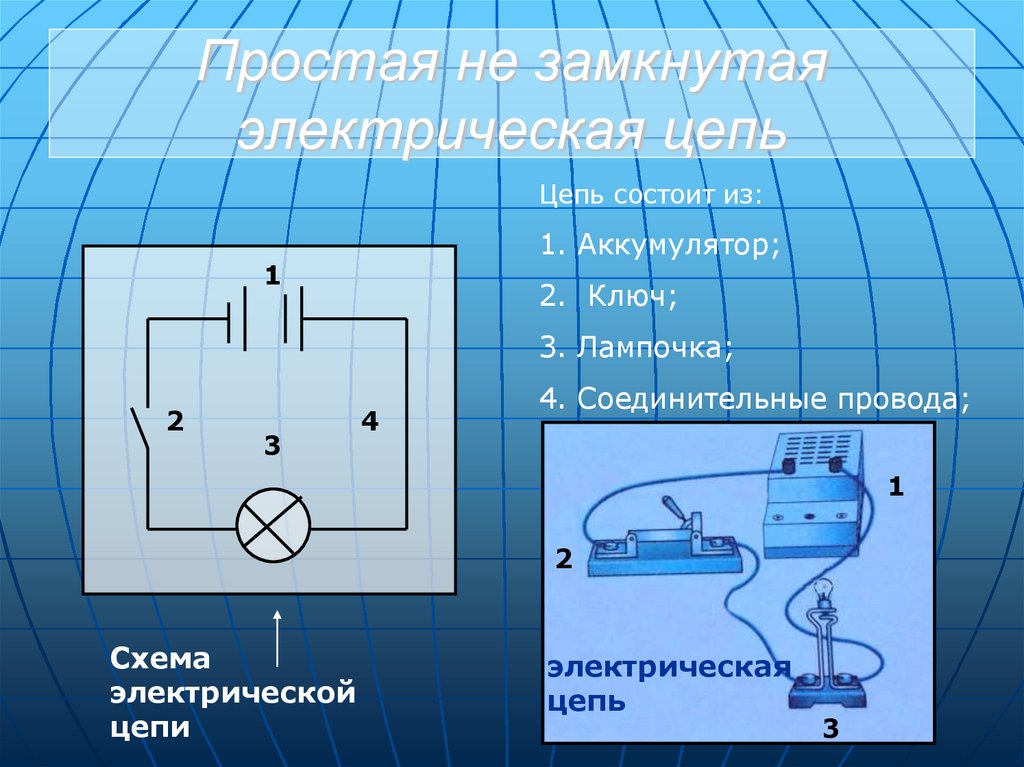

9. Простая не замкнутая электрическая цепь

Цепь состоит из:
1. Аккумулятор;
1
2. Ключ;
3. Лампочка;
2
3
4
4. Соединительные провода;
1
2
Схема
электрической
цепи
электрическая
цепь
3

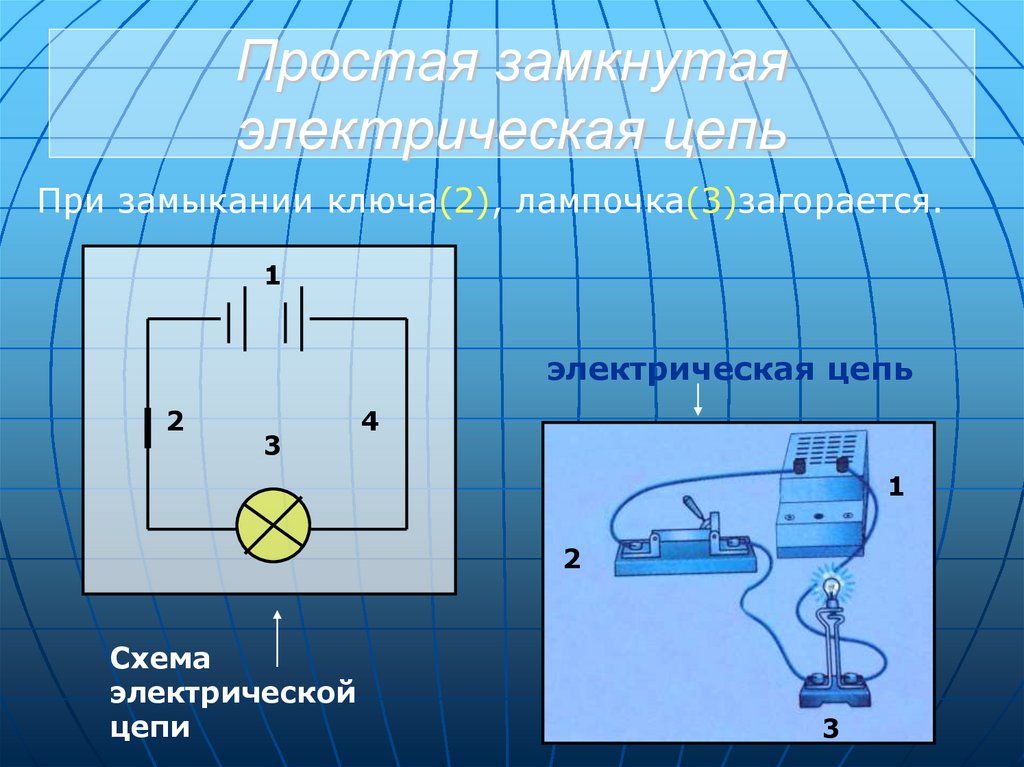

10. Простая замкнутая электрическая цепь

При замыкании ключа(2), лампочка(3)загорается.
1
электрическая цепь
2
3
4
1
2
Схема
электрической
цепи
3

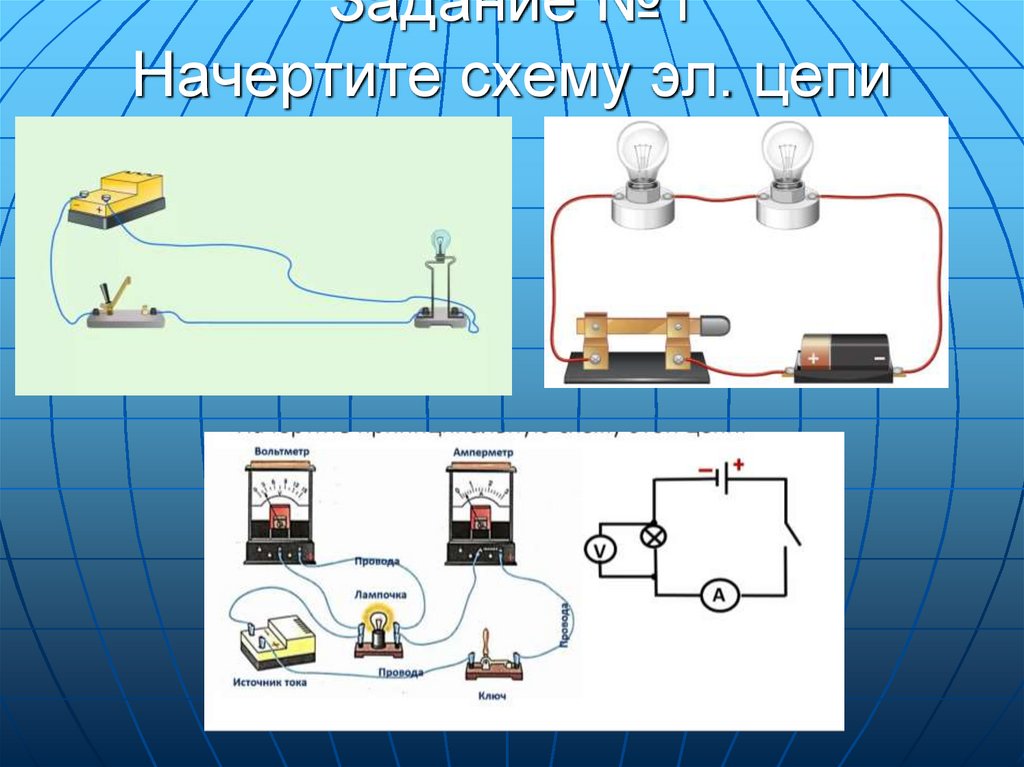

11. Задание №1 Начертите схему эл. цепи
