ТИ Инструментальный анализ 2024

1. Техническое исследование фонограмм

2.

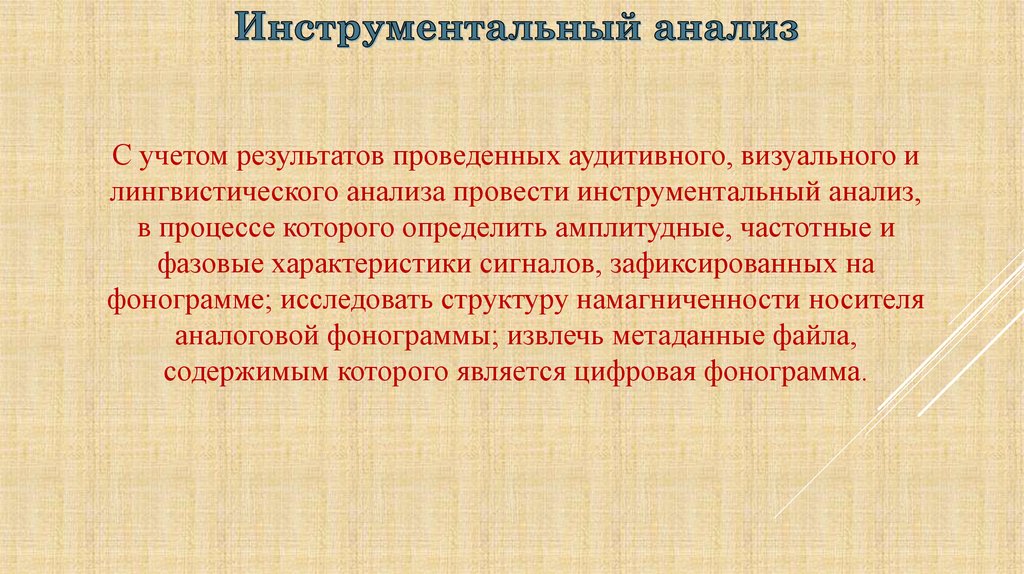

С учетом результатов проведенных аудитивного, визуального и
лингвистического анализа провести инструментальный анализ,
в процессе которого определить амплитудные, частотные и
фазовые характеристики сигналов, зафиксированных на
фонограмме; исследовать структуру намагниченности носителя
аналоговой фонограммы; извлечь метаданные файла,
содержимым которого является цифровая фонограмма.

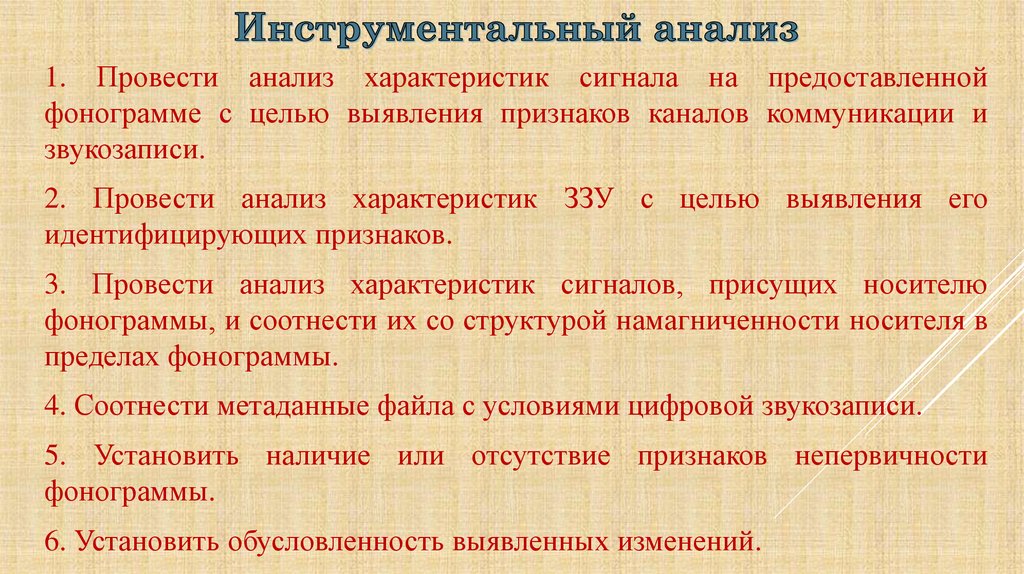

3.

1. Провести анализ характеристик сигнала на предоставленной
фонограмме с целью выявления признаков каналов коммуникации и
звукозаписи.
2. Провести анализ характеристик ЗЗУ с целью выявления его
идентифицирующих признаков.
3. Провести анализ характеристик сигналов, присущих носителю
фонограммы, и соотнести их со структурой намагниченности носителя в
пределах фонограммы.
4. Соотнести метаданные файла с условиями цифровой звукозаписи.
5. Установить наличие или отсутствие признаков непервичности
фонограммы.
6. Установить обусловленность выявленных изменений.

4.

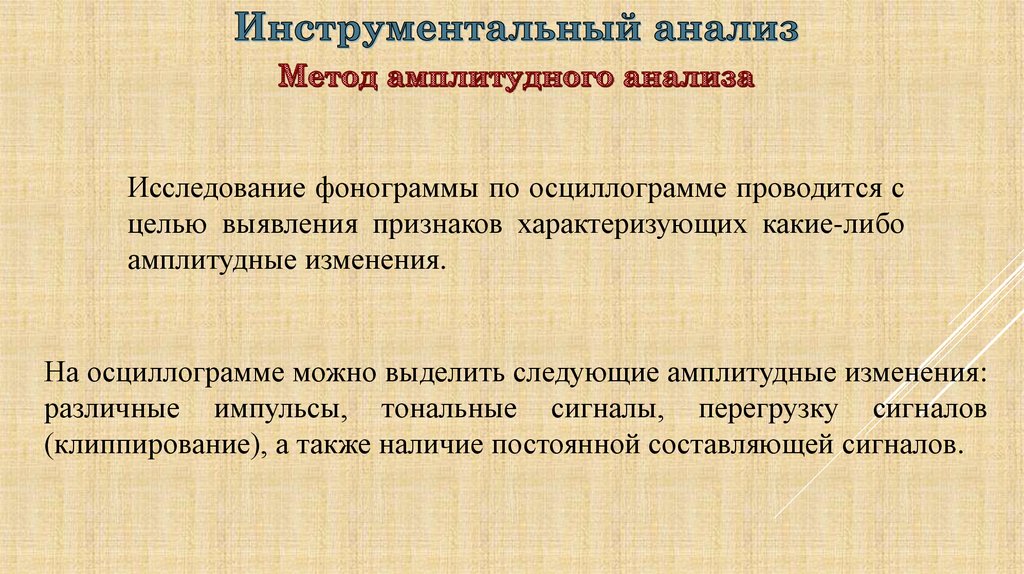

Исследование фонограммы по осциллограмме проводится с
целью выявления признаков характеризующих какие-либо
амплитудные изменения.
На осциллограмме можно выделить следующие амплитудные изменения:
различные импульсы, тональные сигналы, перегрузку сигналов
(клиппирование), а также наличие постоянной составляющей сигналов.

5.

Все выявленные амплитудные изменения необходимо
отнести к ситуативным или не ситуативным
изменениям.

6.

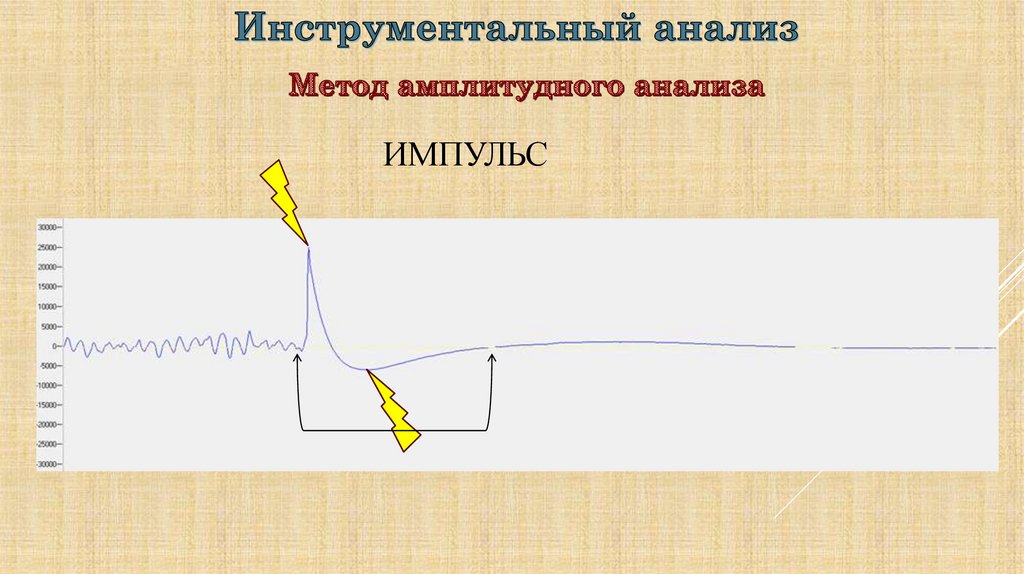

ИМПУЛЬС

7.

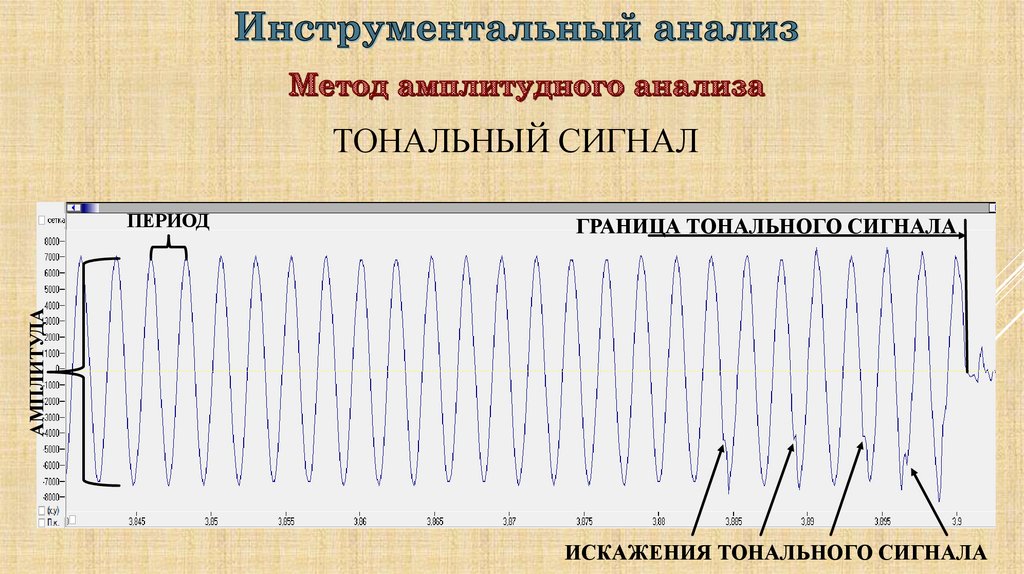

ТОНАЛЬНЫЙ СИГНАЛ
ГРАНИЦА ТОНАЛЬНОГО СИГНАЛА
АМПЛИТУДА
ПЕРИОД
ИСКАЖЕНИЯ ТОНАЛЬНОГО СИГНАЛА

8.

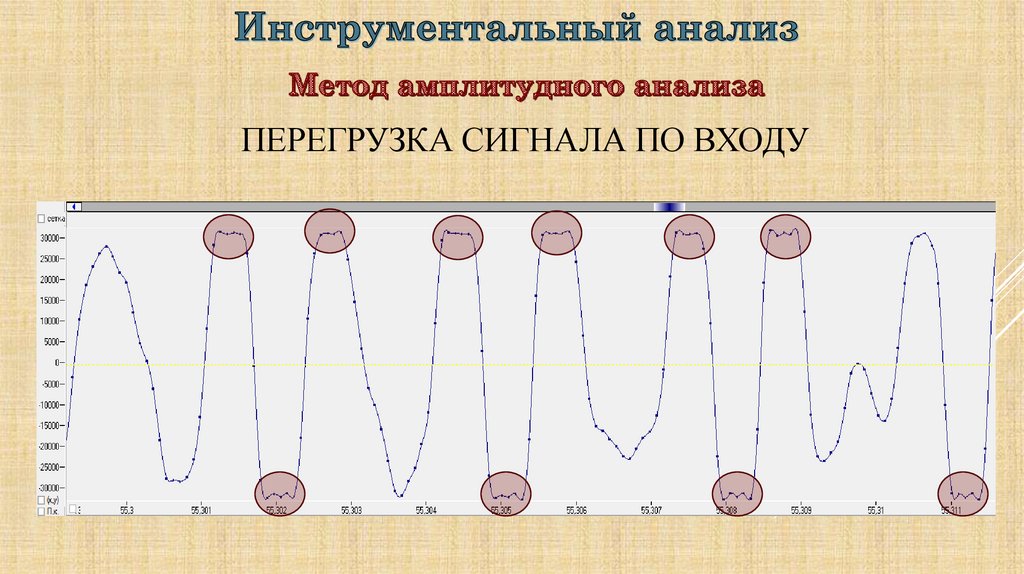

ПЕРЕГРУЗКА СИГНАЛА ПО ВХОДУ

9.

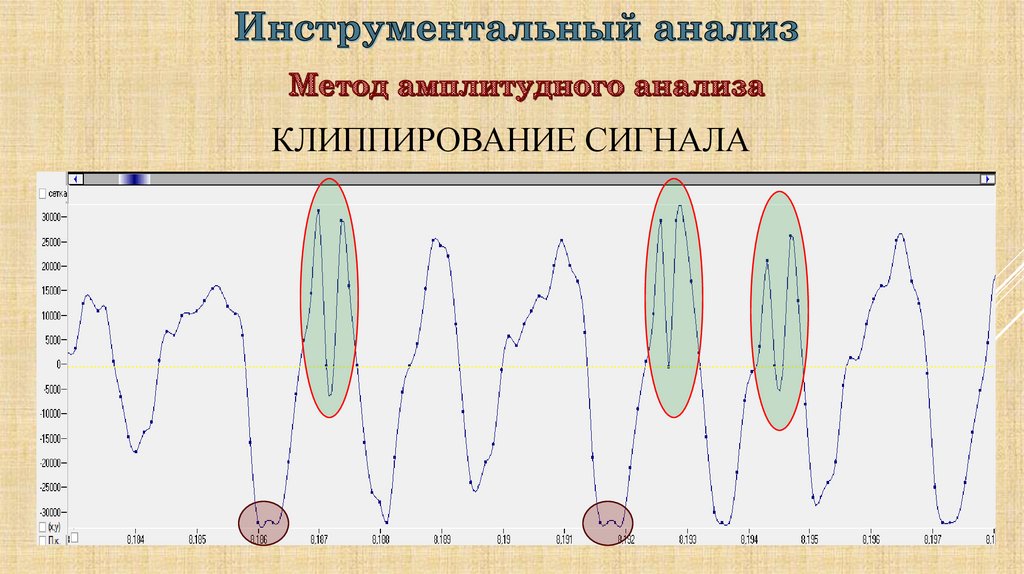

КЛИППИРОВАНИЕ СИГНАЛА

10.

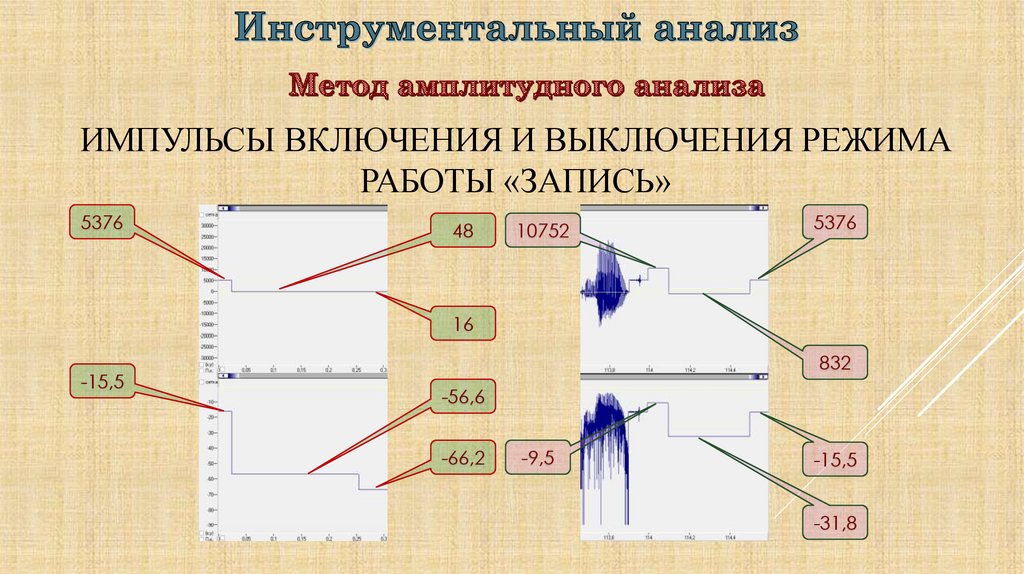

ИМПУЛЬСЫ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ РЕЖИМА
РАБОТЫ «ЗАПИСЬ»
5376
48
10752
5376
16
-15,5
832
-56,6
-66,2
-9,5
-15,5
-31,8

11.

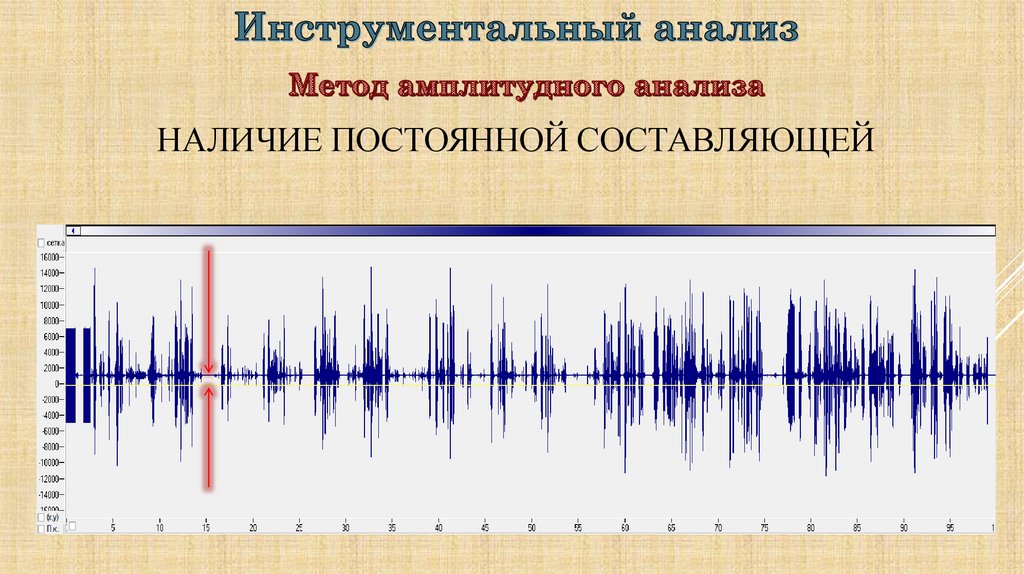

НАЛИЧИЕ ПОСТОЯННОЙ СОСТАВЛЯЮЩЕЙ

12.

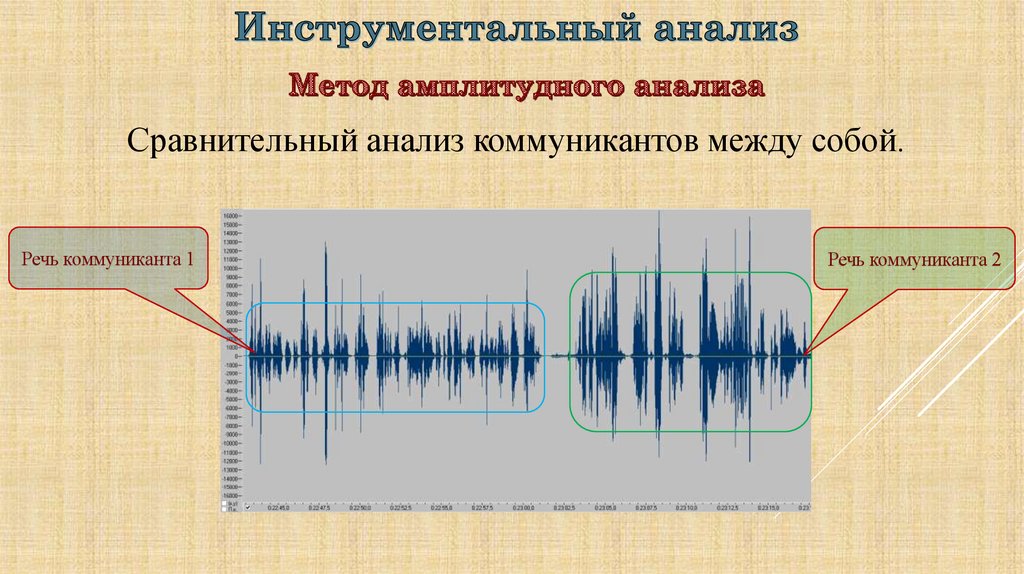

Сравнительный анализ коммуникантов между собой.
Речь коммуниканта 1
Речь коммуниканта 2

13.

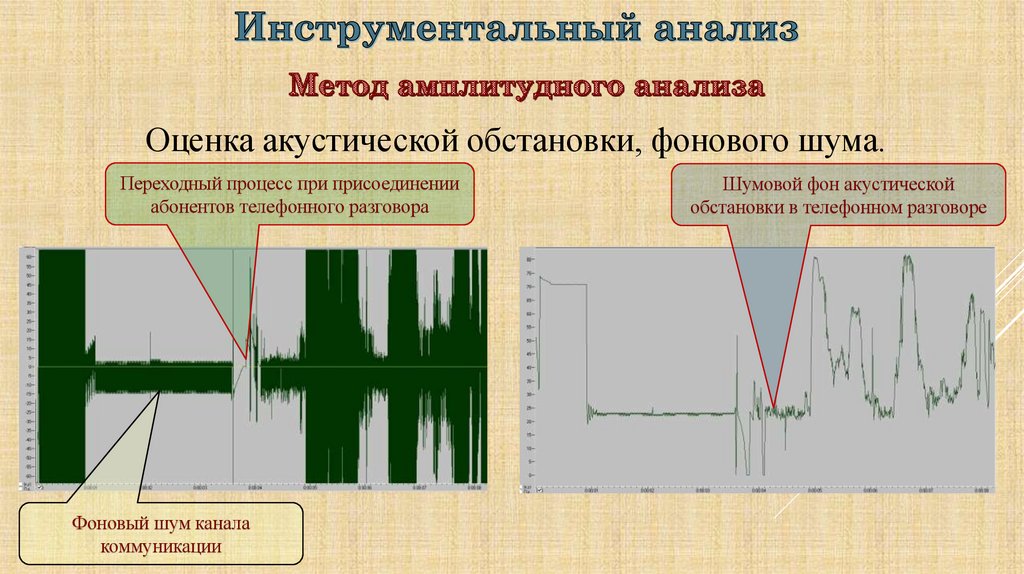

Оценка акустической обстановки, фонового шума.
Переходный процесс при присоединении
абонентов телефонного разговора
Фоновый шум канала
коммуникации
Шумовой фон акустической
обстановки в телефонном разговоре

14.

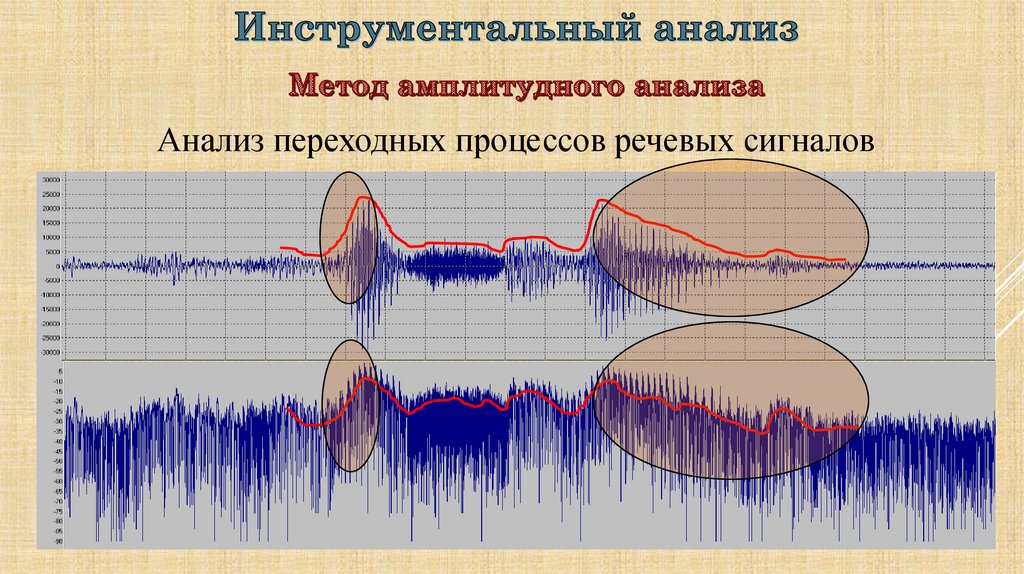

Анализ переходных процессов речевых сигналов

15.

Двухканальная фонограмма
Фиксация фонограммы в режиме моно
Фиксация фонограммы в режиме стерео
Фиксация фонограммы в режиме квазистерео

16.

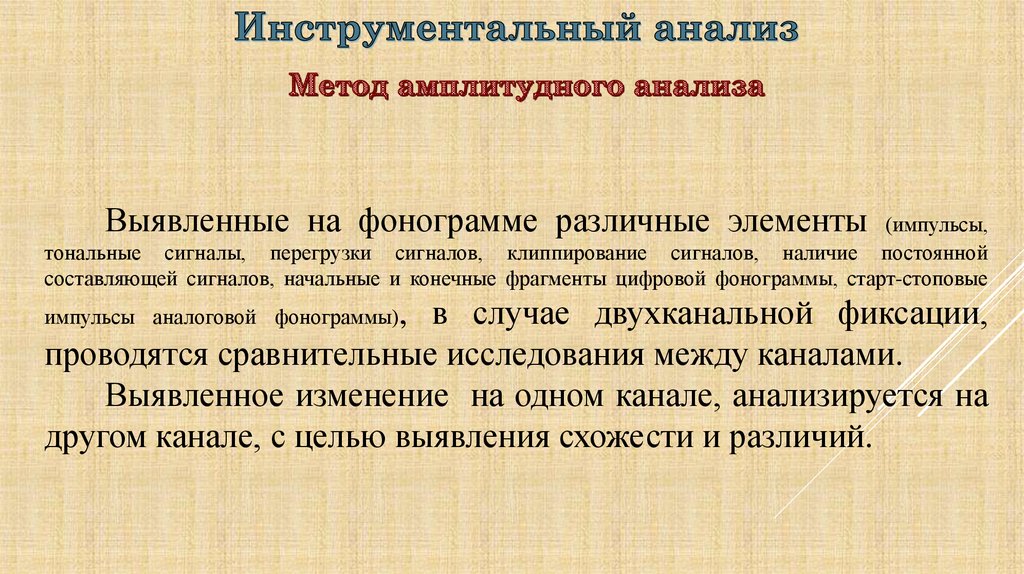

Выявленные на фонограмме различные элементы (импульсы,
тональные сигналы, перегрузки сигналов, клиппирование сигналов, наличие постоянной
составляющей сигналов, начальные и конечные фрагменты цифровой фонограммы, старт-стоповые
, в случае двухканальной фиксации,
проводятся сравнительные исследования между каналами.
Выявленное изменение на одном канале, анализируется на
другом канале, с целью выявления схожести и различий.
импульсы аналоговой фонограммы)

17.

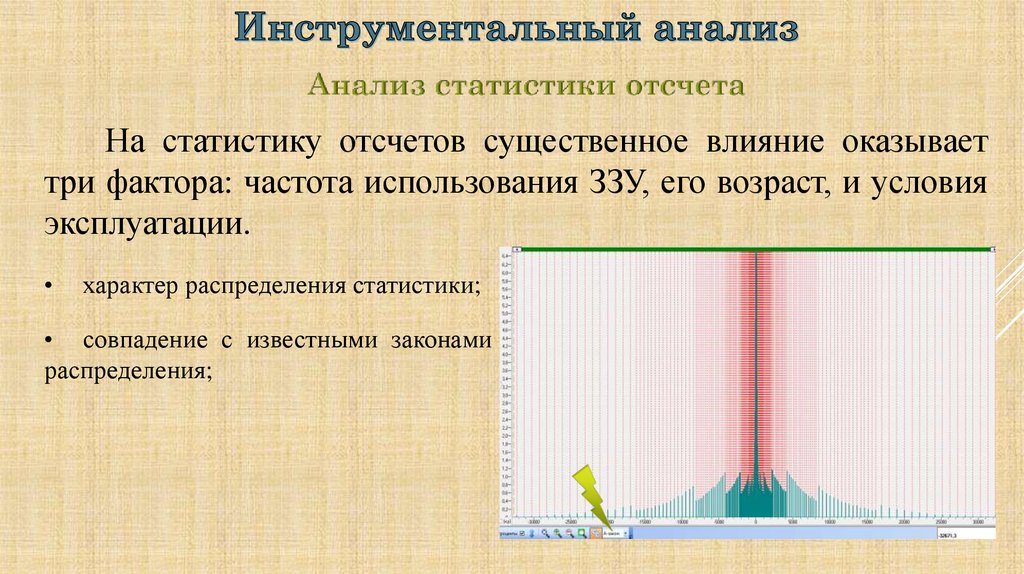

На статистику отсчетов существенное влияние оказывает
три фактора: частота использования ЗЗУ, его возраст, и условия
эксплуатации.
характер распределения статистики;
• совпадение с известными законами
распределения;

18.

На статистику отсчетов существенное влияние оказывает
три фактора: частота использования ЗЗУ, его возраст, и условия
эксплуатации.
наличие специфических отсчетов;
• асимметрия
отсчета;
общей
статистики

19.

При исследовании статистики отсчетов на фонограмме
необходимо придерживаться следующих правил:
Недопускается проводить сравнение СО Недопускается проводить сравнение СО с
всей фонограммы со СО ее отдельных заранее несопоставимыми фрагментами,
например, СО речевых фрагментов со СО
фрагментов
фрагментов акустической обстановки
СО приобретает более точный вид при
увеличении длительности фрагмента
Корректное сравнение – это сравнение
одинаковых типов фрагментов (речь с
речью, шум с шумом)
Проводить сравнение сопоставимых
фрагментов фонограммы между
разными каналами

20.

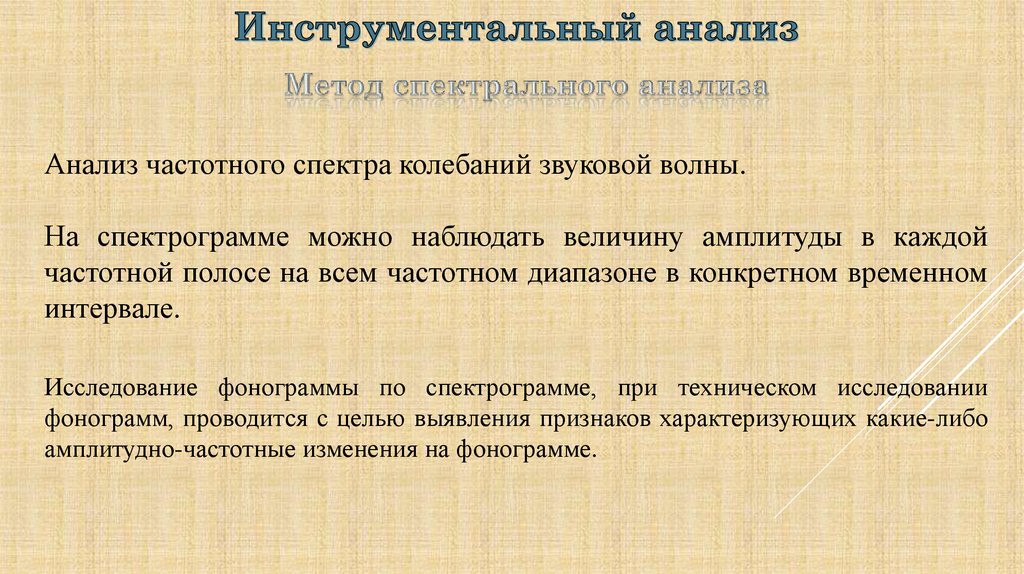

Анализ частотного спектра колебаний звуковой волны.
На спектрограмме можно наблюдать величину амплитуды в каждой
частотной полосе на всем частотном диапазоне в конкретном временном
интервале.
Исследование фонограммы по спектрограмме, при техническом исследовании
фонограмм, проводится с целью выявления признаков характеризующих какие-либо
амплитудно-частотные изменения на фонограмме.

21.

Основан на анализе частотного спектра колебаний звуковой волны.

22.

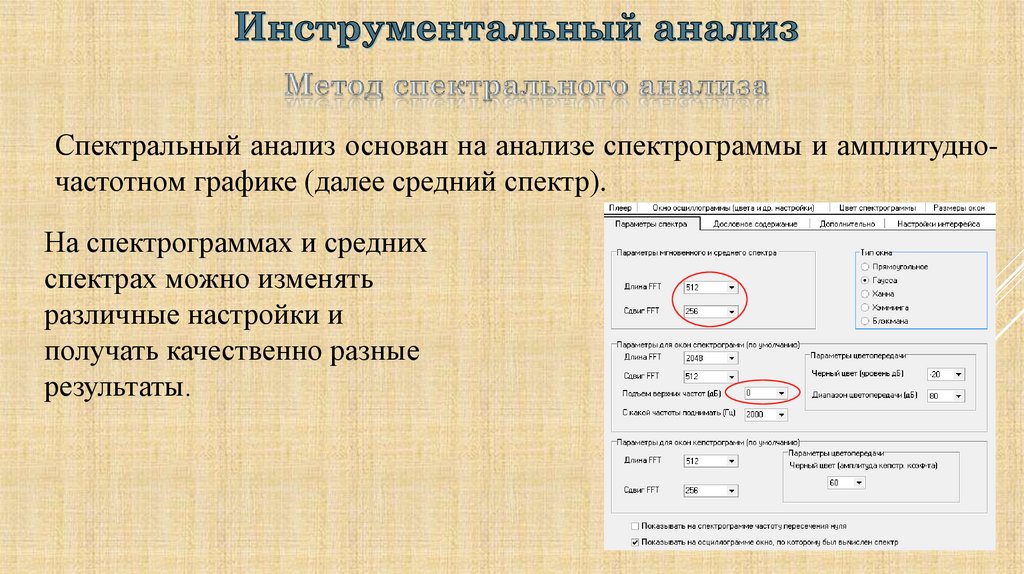

Спектральный анализ основан на анализе спектрограммы и амплитудночастотном графике (далее средний спектр).
На спектрограммах и средних
спектрах можно изменять
различные настройки и
получать качественно разные
результаты.
64-4096
¼ длины
окна

23.

Спектральный анализ основан на анализе спектрограммы и амплитудночастотном графике (далее средний спектр).
На спектрограммах и средних
спектрах можно изменять
различные настройки и
получать качественно разные
результаты.

24.

Весь частотный
диапазон
Высокочастотная
область (15,5 – 16,0 Гц)
Низкочастотная
область (0-150 Гц)

25.

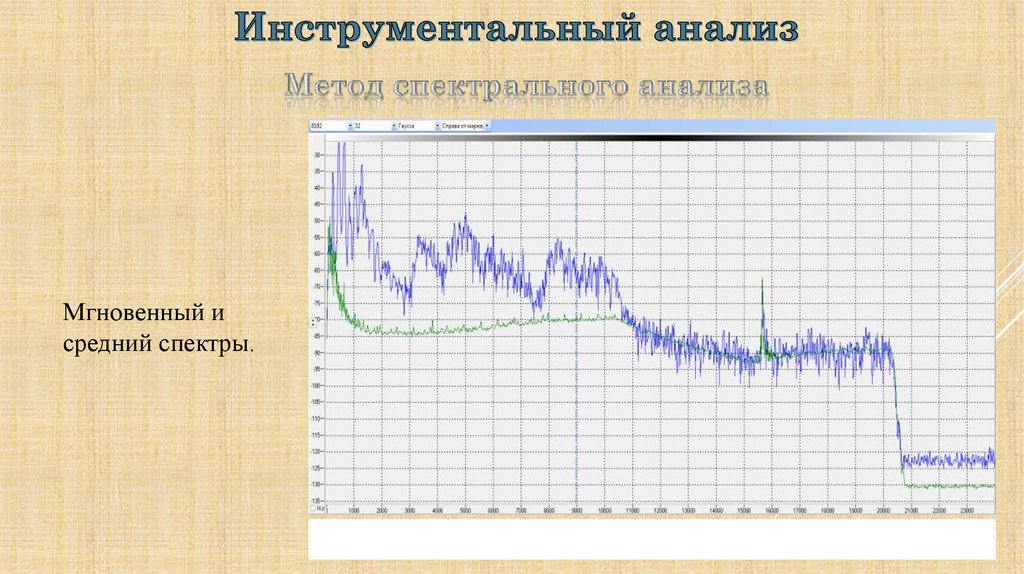

Мгновенный и
средний спектры.

26.

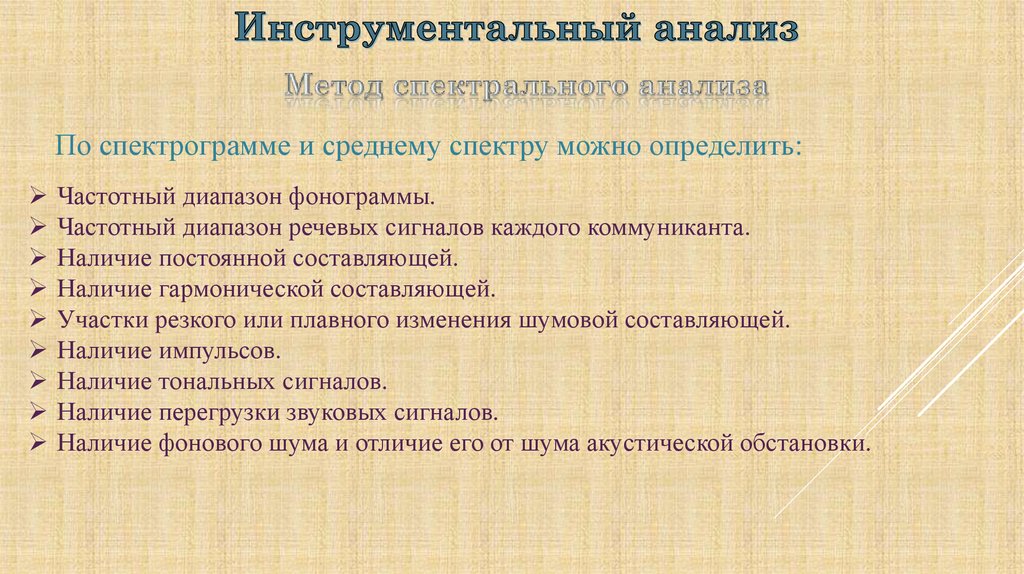

По спектрограмме и среднему спектру можно определить:
Частотный диапазон фонограммы.
Частотный диапазон речевых сигналов каждого коммуниканта.
Наличие постоянной составляющей.
Наличие гармонической составляющей.
Участки резкого или плавного изменения шумовой составляющей.
Наличие импульсов.
Наличие тональных сигналов.
Наличие перегрузки звуковых сигналов.
Наличие фонового шума и отличие его от шума акустической обстановки.

27.

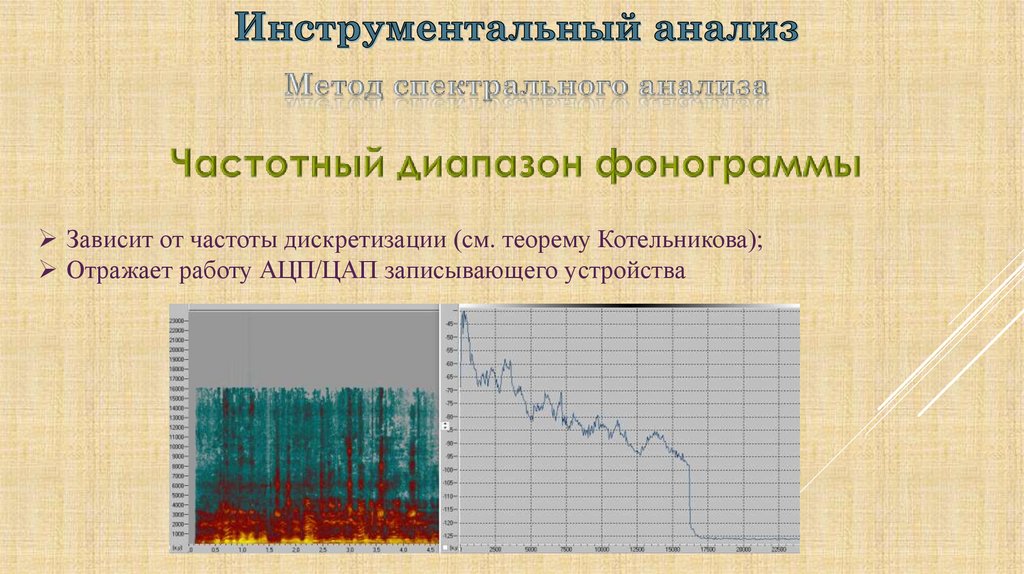

Зависит от частоты дискретизации (см. теорему Котельникова);
Отражает работу АЦП/ЦАП записывающего устройства

28.

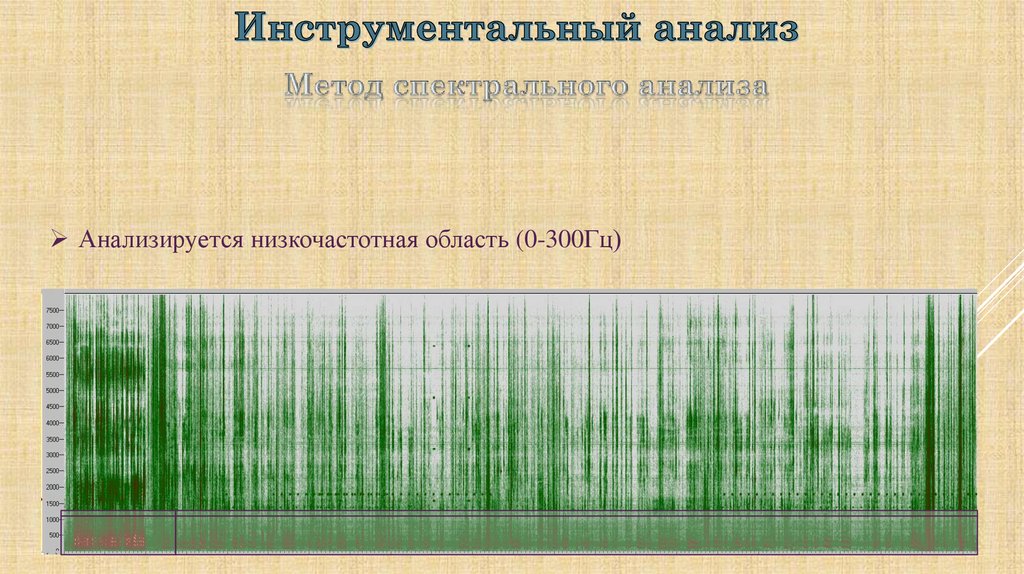

Анализируется низкочастотная область (0-300Гц)

29.

низкочастотные импульсы;
постоянная гармоническая составляющая; искажения звуковой информации;
другие
изменения
звуковой
постоянная составляющая;
информации

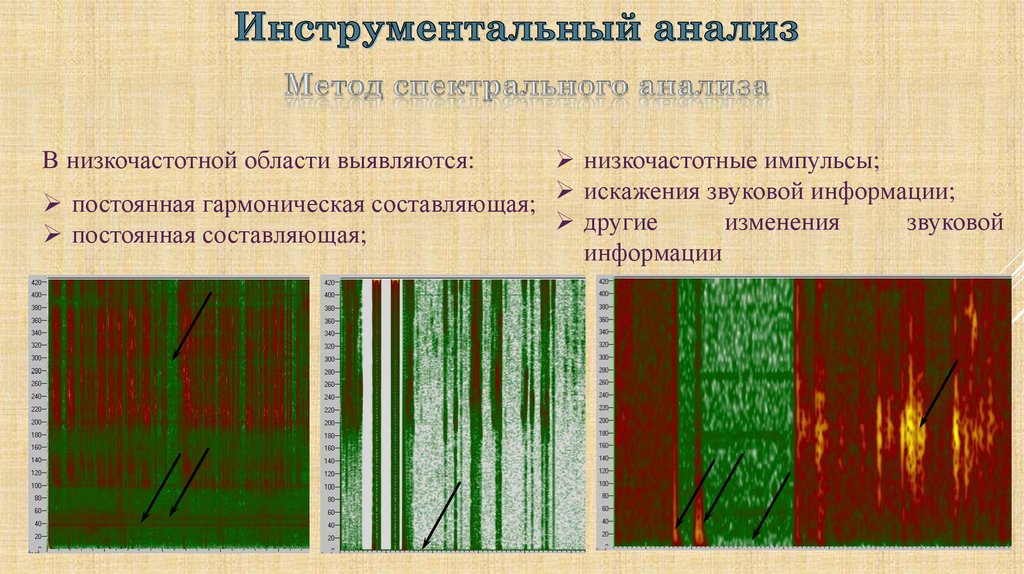

В низкочастотной области выявляются:

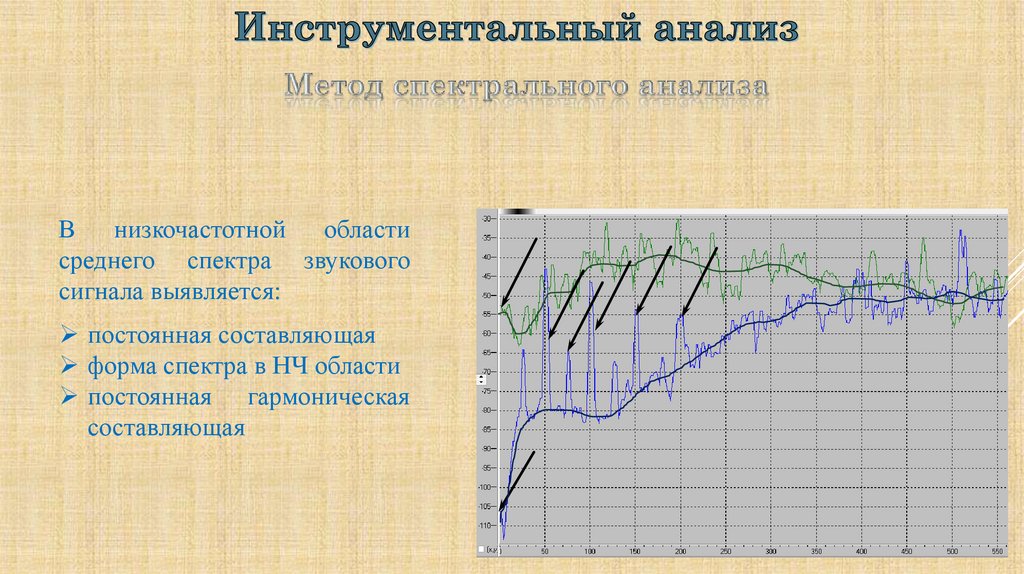

30.

В низкочастотной области
среднего спектра звукового
сигнала выявляется:
постоянная составляющая
форма спектра в НЧ области
постоянная гармоническая
составляющая

31.

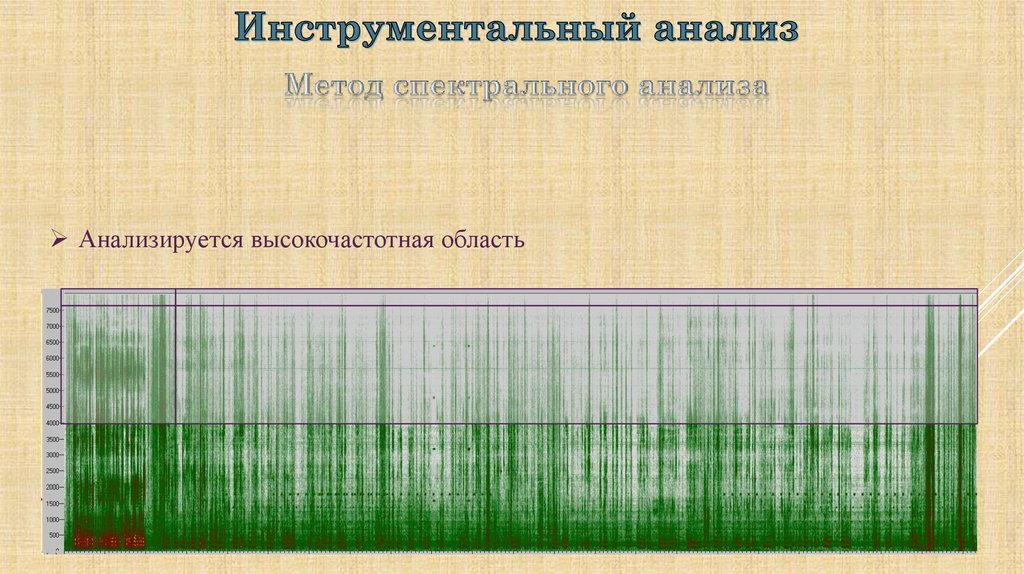

Анализируется высокочастотная область

32.

энергетический спад;
постоянная гармоническая составляющая; искажения звуковой информации.
высокочастотные импульсы;
В высокочастотной области выявляются:

33.

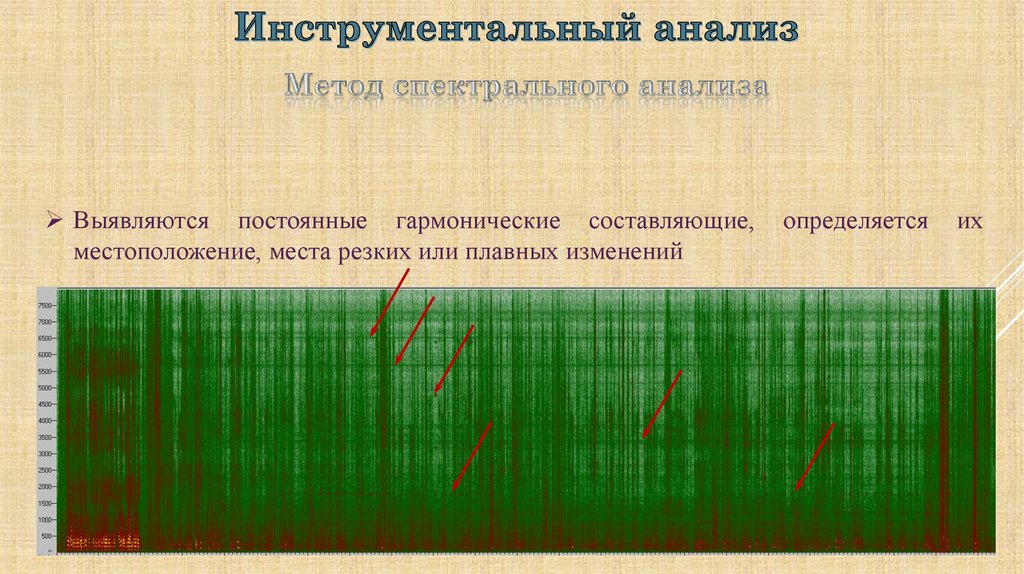

Выявляются постоянные гармонические составляющие,
местоположение, места резких или плавных изменений
определяется
их

34.

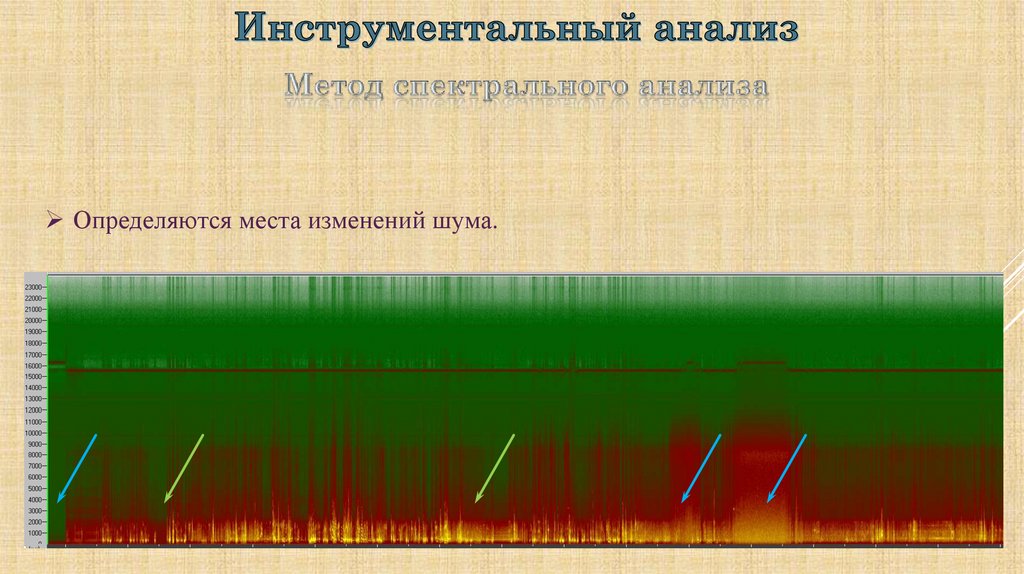

Определяются места изменений шума.

35.

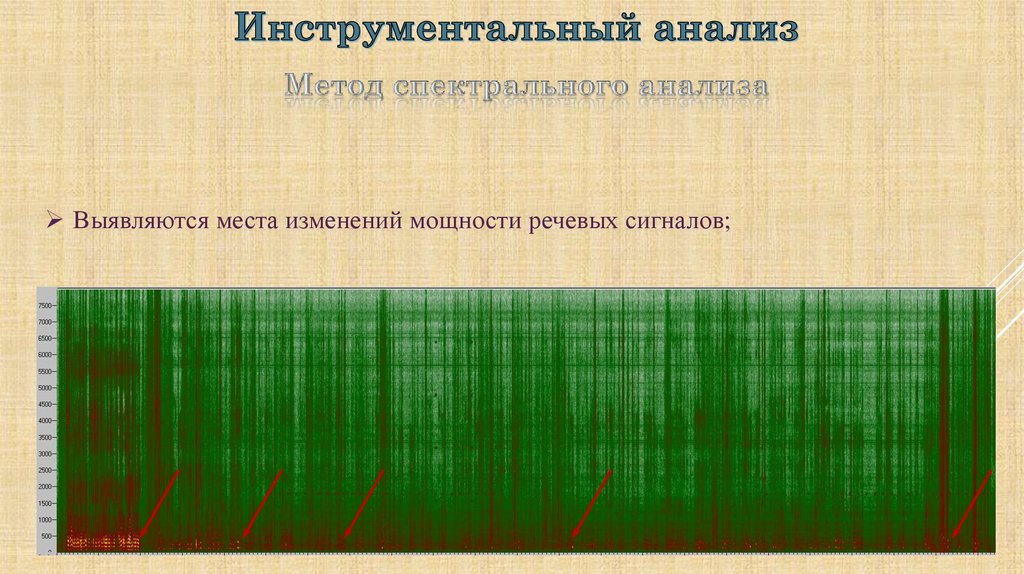

Выявляются места изменений мощности речевых сигналов;

36.

Определяются места пропадания звуковой информации;

37.

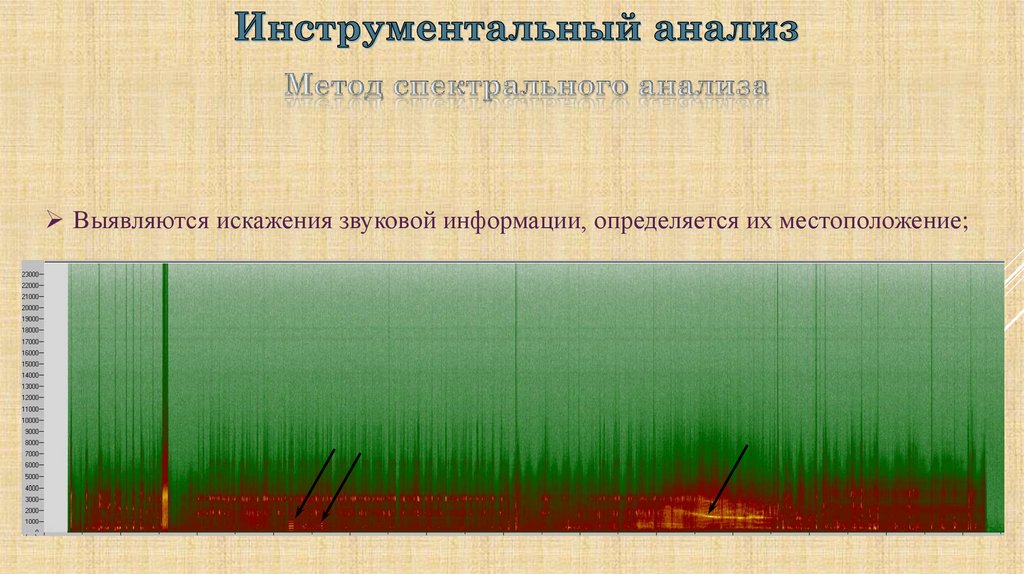

Выявляются искажения звуковой информации, определяется их местоположение;

38.

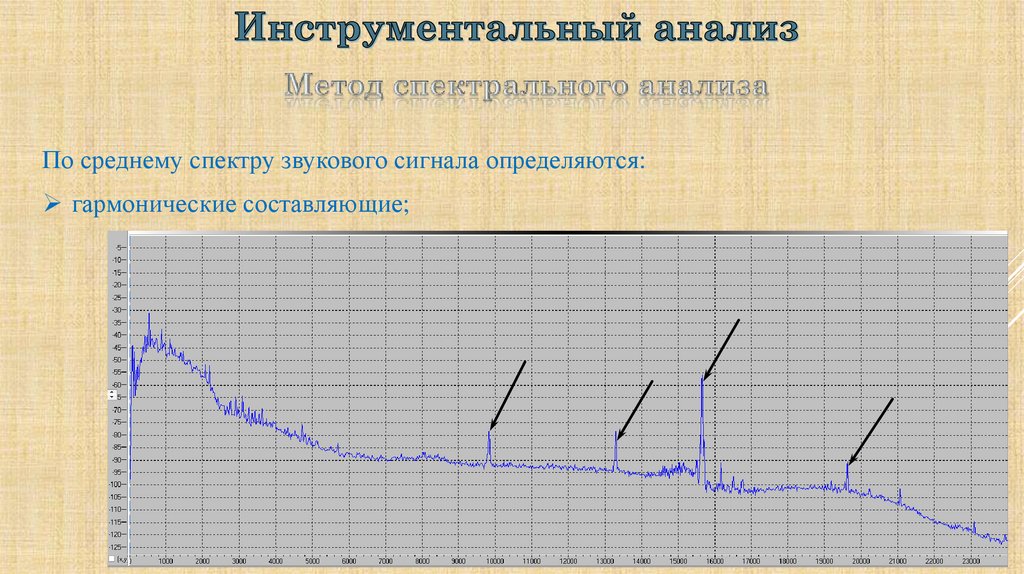

По среднему спектру звукового сигнала определяются:
гармонические составляющие;

39.

По среднему спектру звукового сигнала определяются:

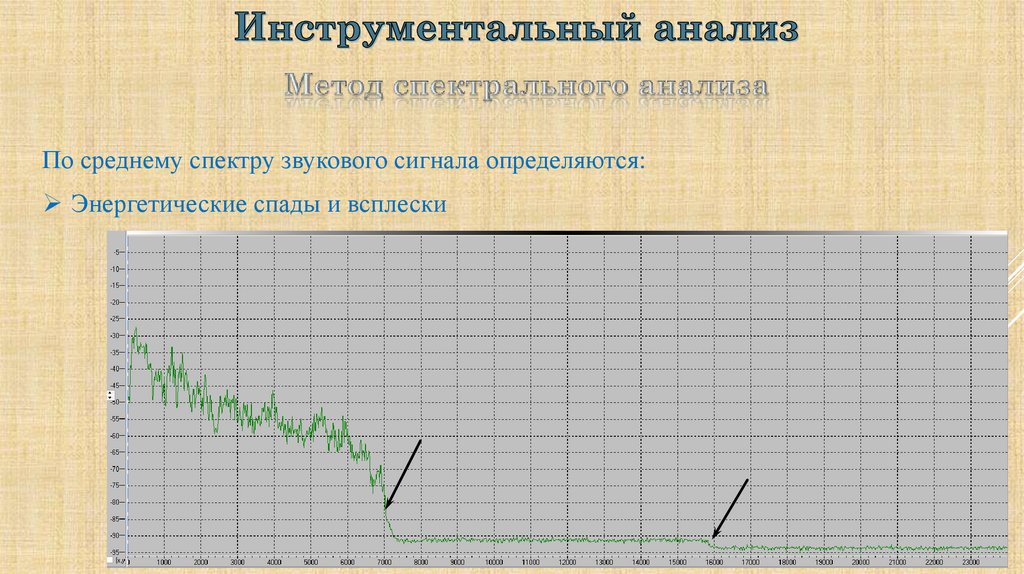

Энергетические спады и всплески

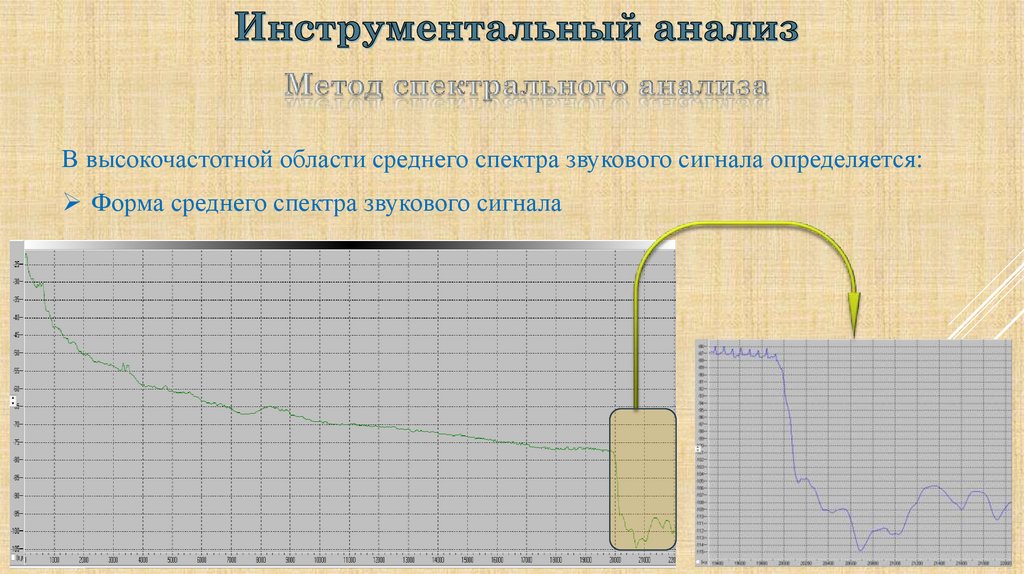

40.

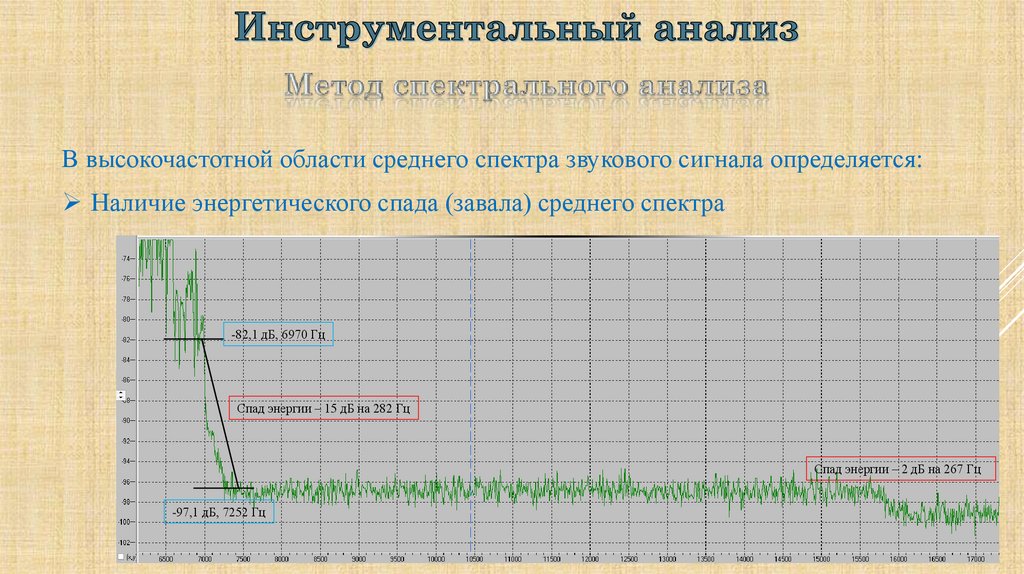

В высокочастотной области среднего спектра звукового сигнала определяется:
Наличие энергетического спада (завала) среднего спектра
-82,1 дБ, 6970 Гц
Спад энергии – 15 дБ на 282 Гц
Спад энергии – 2 дБ на 267 Гц
-97,1 дБ, 7252 Гц

41.

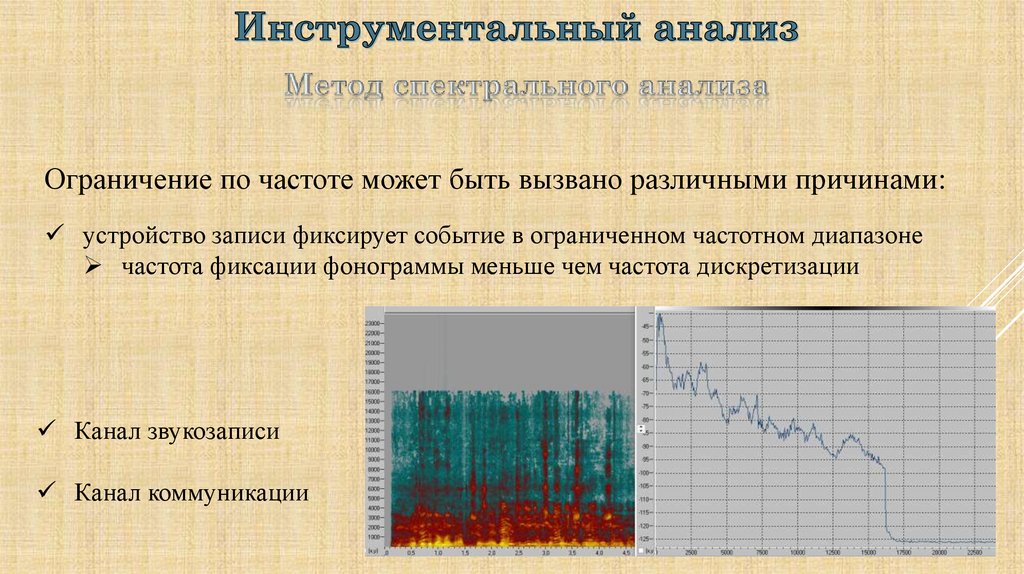

Ограничение по частоте может быть вызвано различными причинами:
устройство записи фиксирует событие в ограниченном частотном диапазоне
частота фиксации фонограммы меньше чем частота дискретизации
Канал звукозаписи
Канал коммуникации

42.

В высокочастотной области среднего спектра звукового сигнала определяется:
Форма среднего спектра звукового сигнала

43.

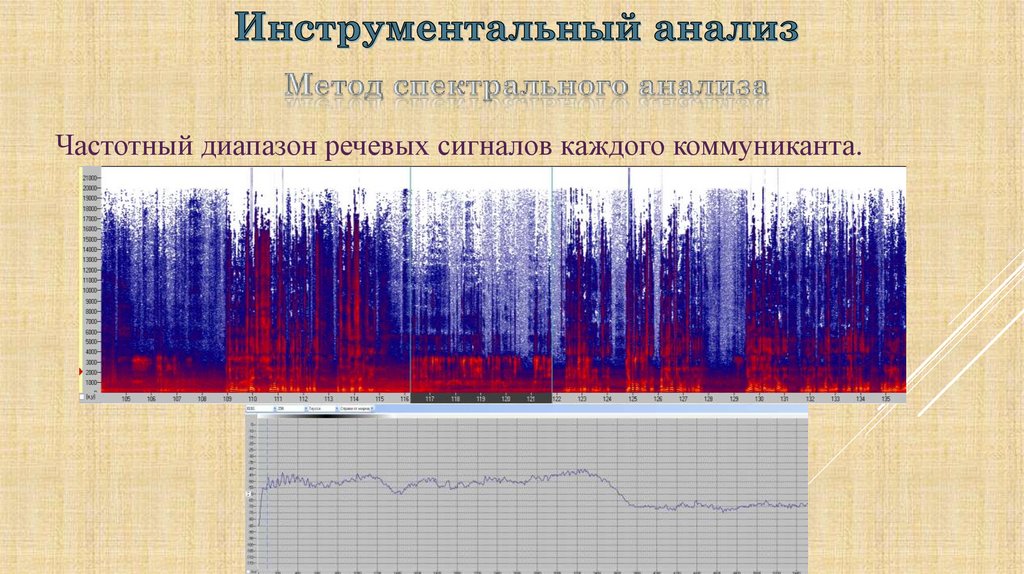

Частотный диапазон речевых сигналов каждого коммуниканта.

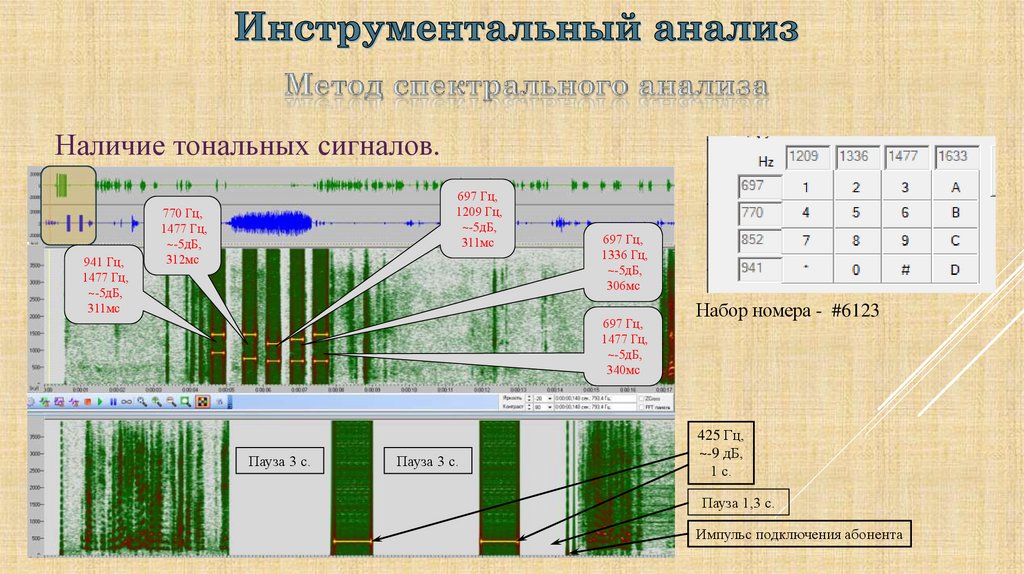

44.

Наличие тональных сигналов.
941 Гц,
1477 Гц,
~-5дБ,
311мс
697 Гц,
1209 Гц,
~-5дБ,
311мс
770 Гц,
1477 Гц,
~-5дБ,
312мс
697 Гц,
1336 Гц,
~-5дБ,
306мс
697 Гц,
1477 Гц,
~-5дБ,
340мс
Пауза 3 с.
Пауза 3 с.
Набор номера - #6123
425 Гц,
~-9 дБ,
1 с.
Пауза 1,3 с.
Импульс подключения абонента

45.

Наличие перегрузки звуковых сигналов.

46.

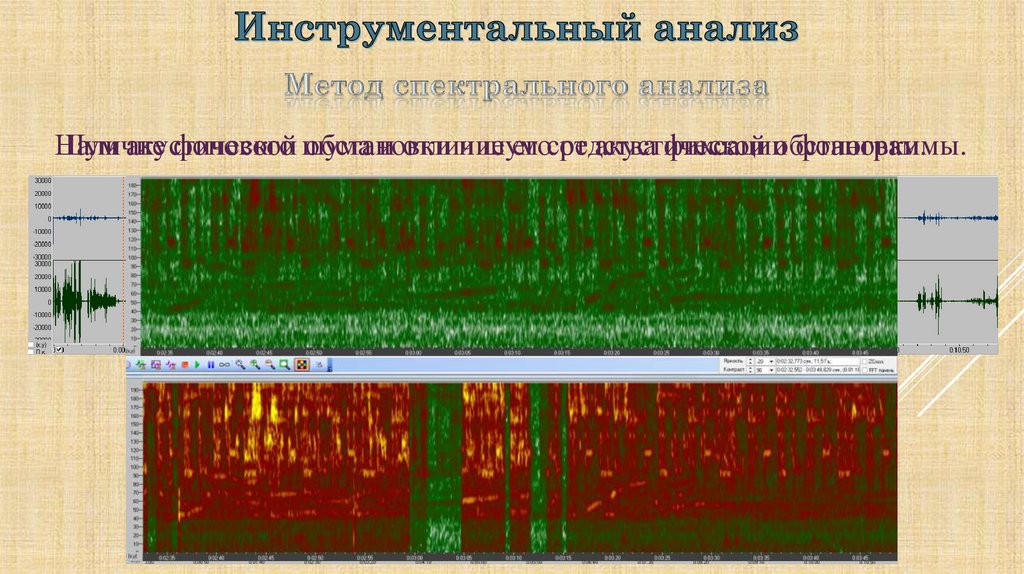

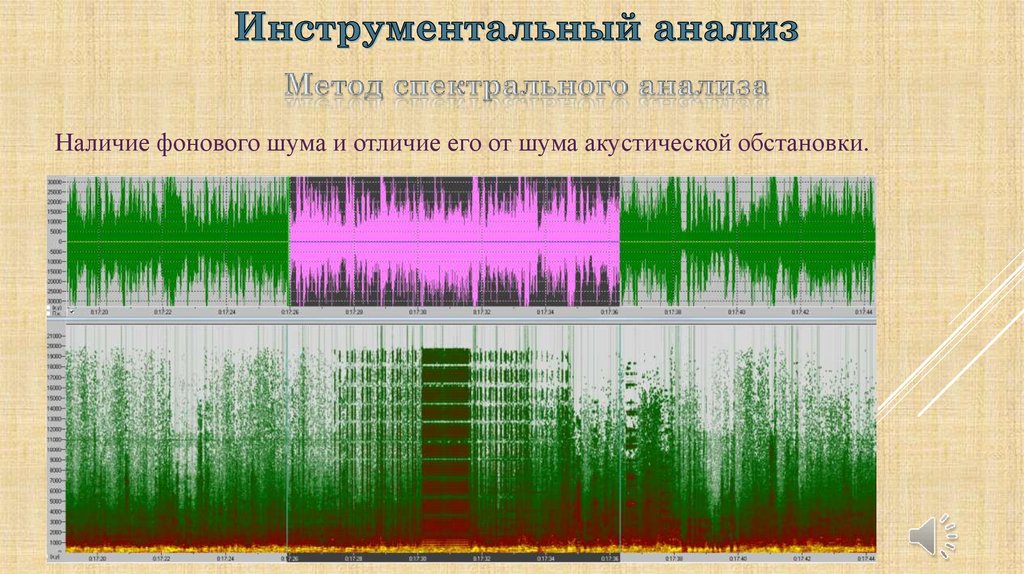

Наличие фонового шума и отличие его от шума акустической обстановки.

47.

Наличие
Шум
акустической
фонового шума
обстановки
и отличие
и шум
егосредства
от акустической
фиксацииобстановки.
фонограммы.

48.

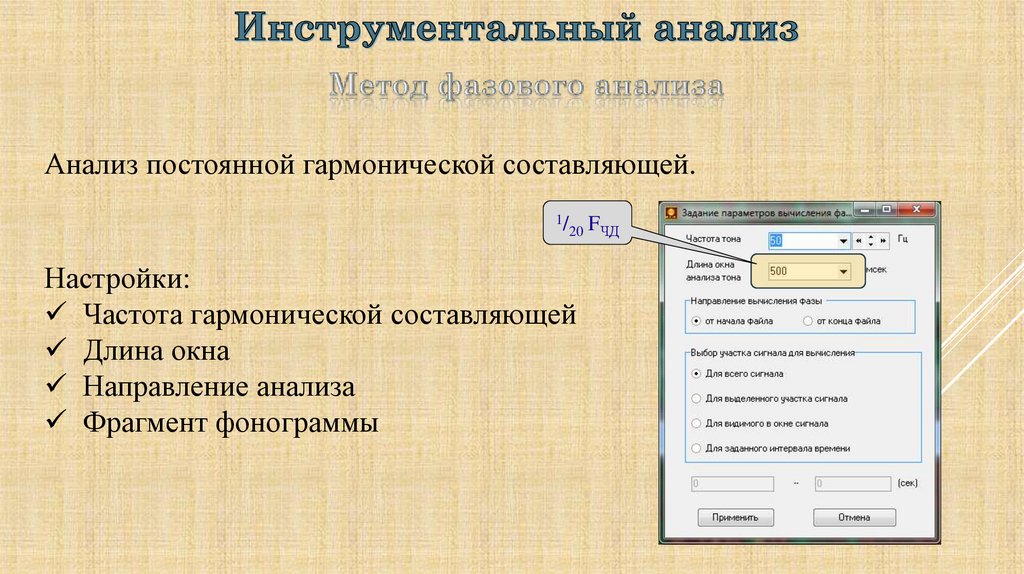

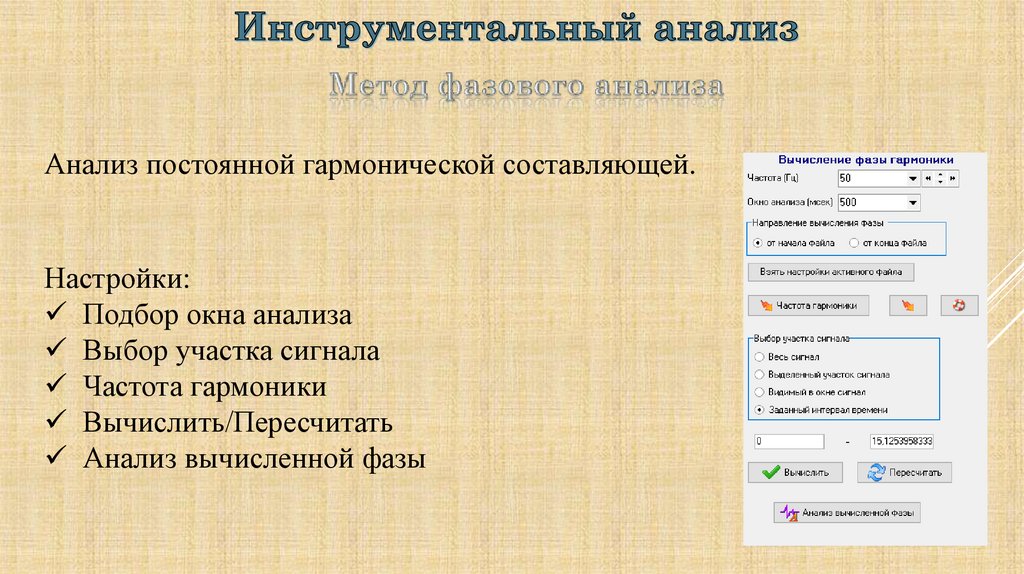

Анализ постоянной гармонической составляющей.
1/ F
20 ЧД
Настройки:
Частота гармонической составляющей
Длина окна
Направление анализа
Фрагмент фонограммы

49.

50.

Анализ постоянной гармонической составляющей.
Настройки:
Подбор окна анализа
Выбор участка сигнала
Частота гармоники
Вычислить/Пересчитать
Анализ вычисленной фазы

51.

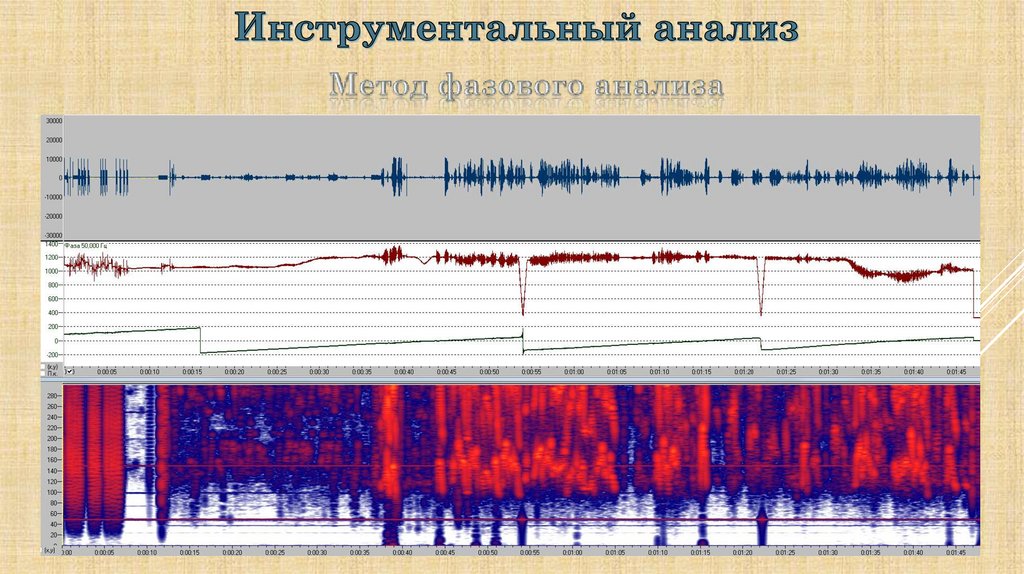

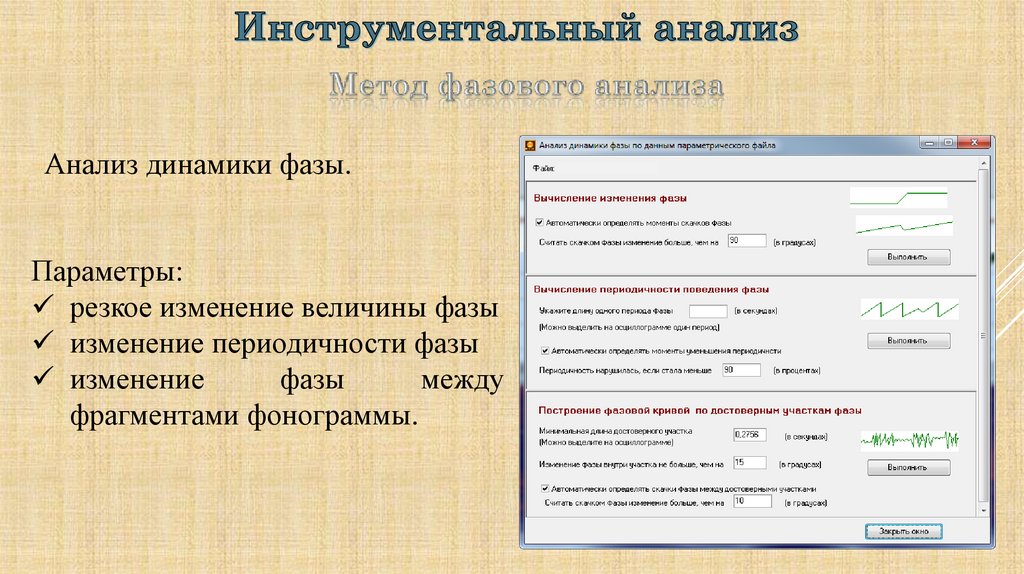

Анализ динамики фазы.
Параметры:
резкое изменение величины фазы
изменение периодичности фазы
изменение
фазы
между
фрагментами фонограммы.

52.

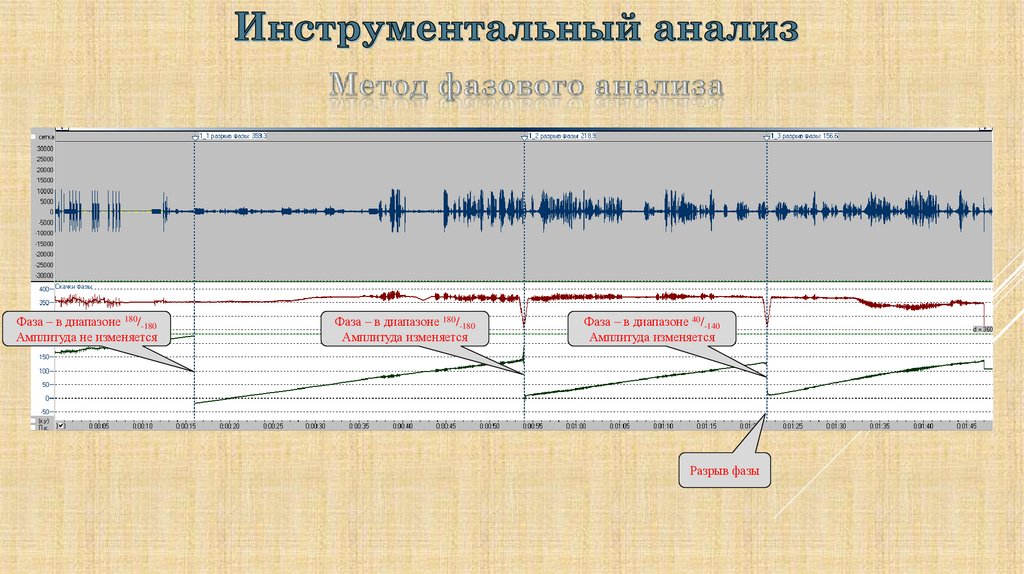

Фаза – в диапазоне 180/-180
Амплитуда не изменяется
Фаза – в диапазоне 180/-180
Амплитуда изменяется
Фаза – в диапазоне 40/-140
Амплитуда изменяется
Разрыв фазы

53.

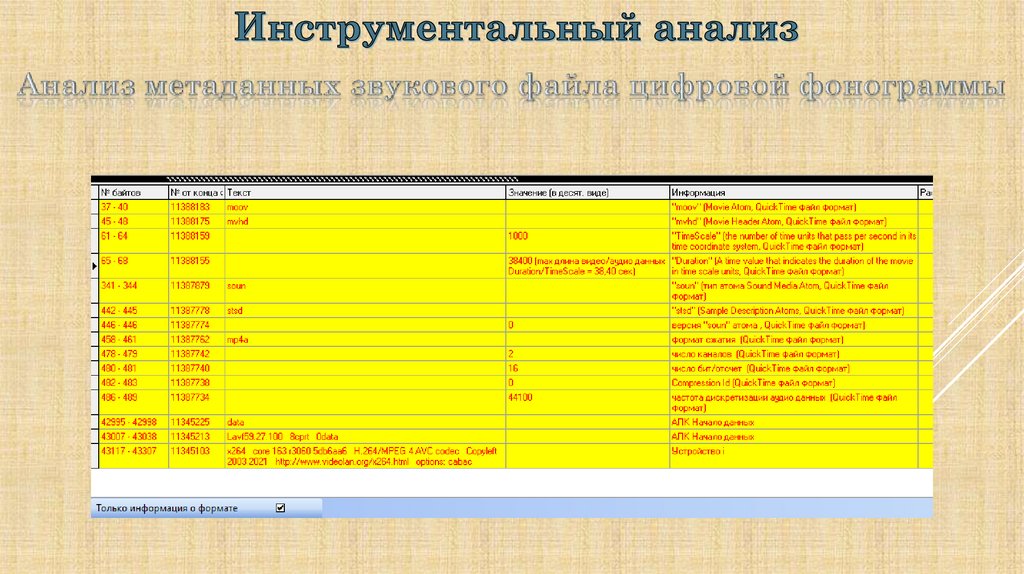

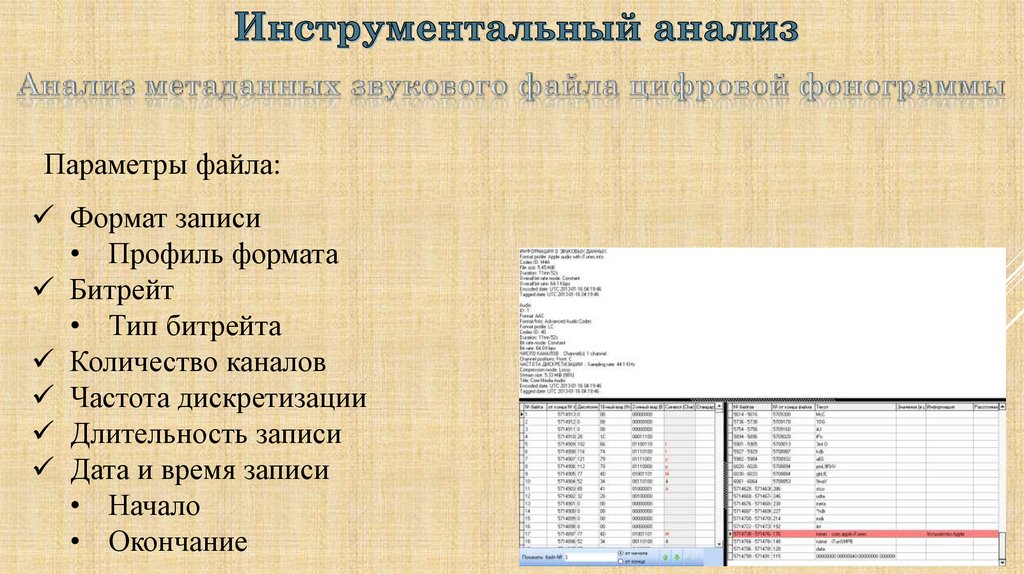

Параметры файла:
Формат записи
• Профиль формата
Битрейт
• Тип битрейта
Количество каналов
Частота дискретизации
Длительность записи
Дата и время записи
• Начало
• Окончание

54.

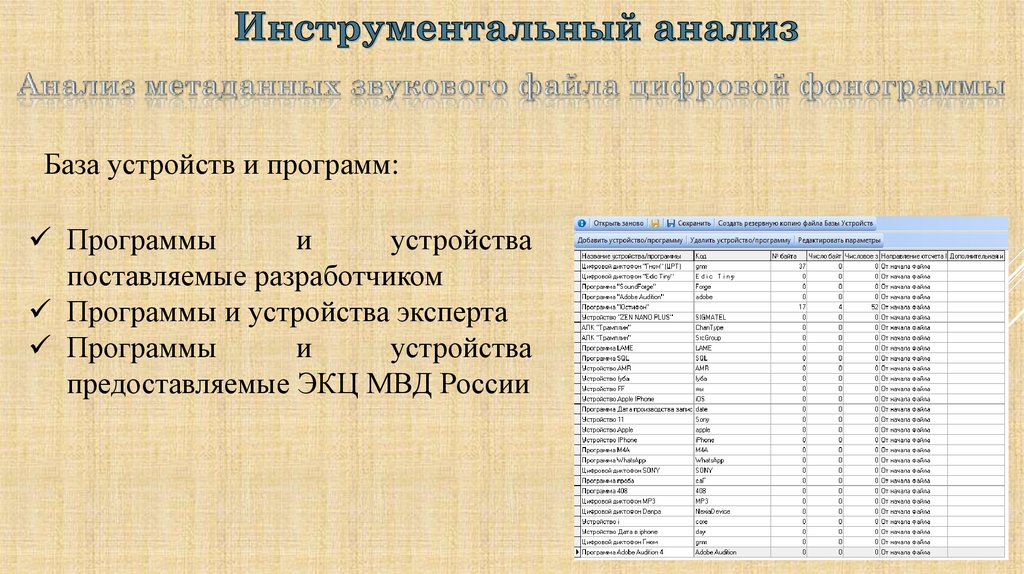

База устройств и программ:
Программы
и
устройства
поставляемые разработчиком
Программы и устройства эксперта
Программы
и
устройства
предоставляемые ЭКЦ МВД России

55.

56.

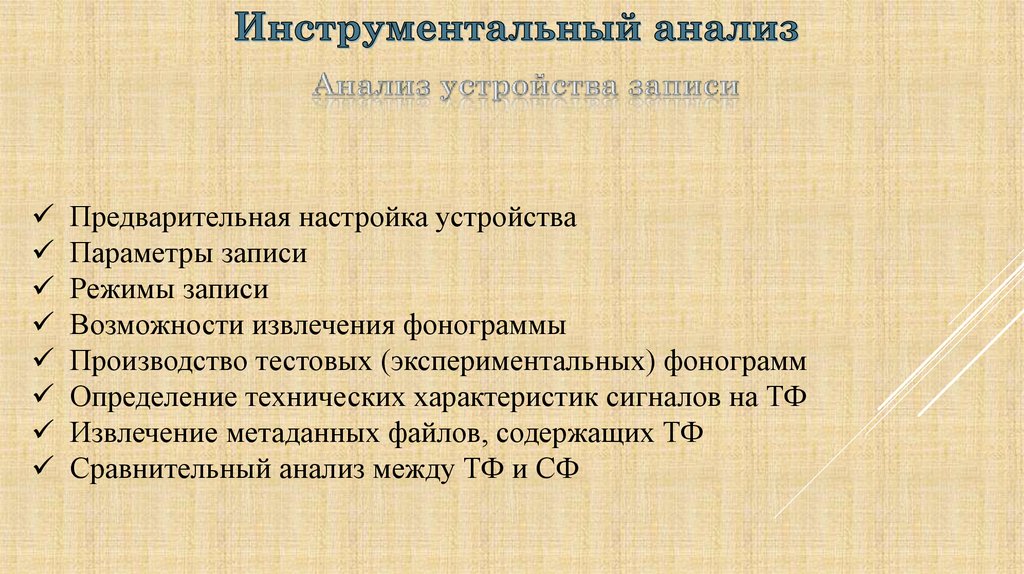

Предварительная настройка устройства
Параметры записи
Режимы записи
Возможности извлечения фонограммы
Производство тестовых (экспериментальных) фонограмм
Определение технических характеристик сигналов на ТФ
Извлечение метаданных файлов, содержащих ТФ
Сравнительный анализ между ТФ и СФ

57.

Позволяет
определить
наличие неситуационных
изменений на фонограмме

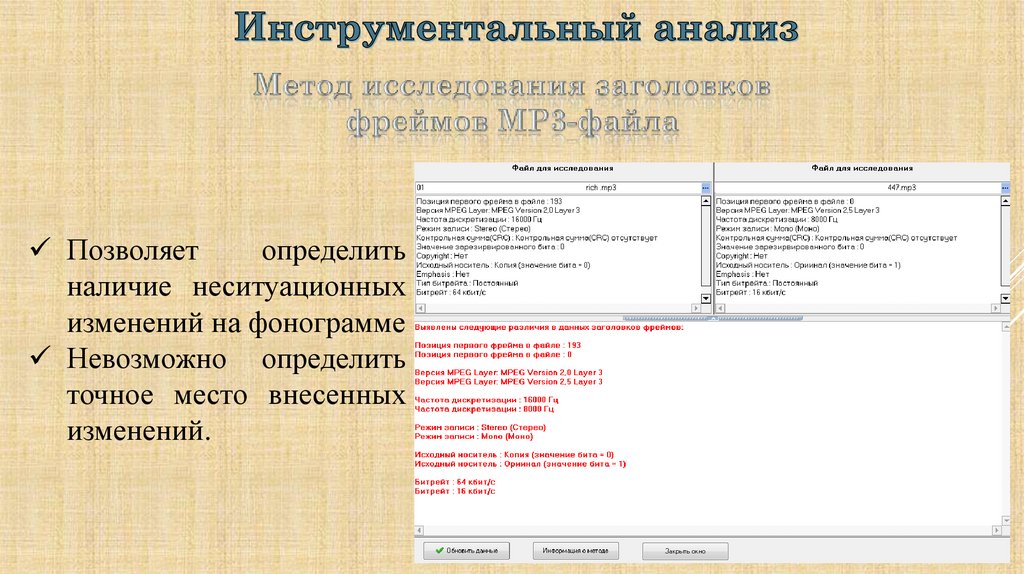

Невозможно определить
точное место внесенных
изменений.

58.

Позволяет
определить
наличие неситуационных
изменений на фонограмме
Невозможно определить
точное место внесенных
изменений.

59.

Установить наличие/отсутствие признаков непервичности фонограммы,
а именно:
– двух или более гармонических частотных составляющих
питающей сети;
– признаков цифровой обработки, не относящихся к каналам
коммуникации и/или звукозаписи;
– устойчивых признаков перезаписи фонограммы.
