презентация по боеприпасам

1. Тема 1. СТРЕЛКОВОЕ ОРУЖИЕ И ГРАНАТОМЕТЫ

ТЕМА 1.
СТРЕЛКОВОЕ ОРУЖИЕ И
ГРАНАТОМЕТЫ
ЗАНЯТИЕ 12.
БОЕПРИПАСЫ ДЛЯ
СТРЕЛКОВОГО ОРУЖИЯ
УЧЕБНЫЕ ВОПРОСЫ:
1 учебный вопрос.
Общие сведения об устройстве
патронов.

2. Классификация боеприпасов

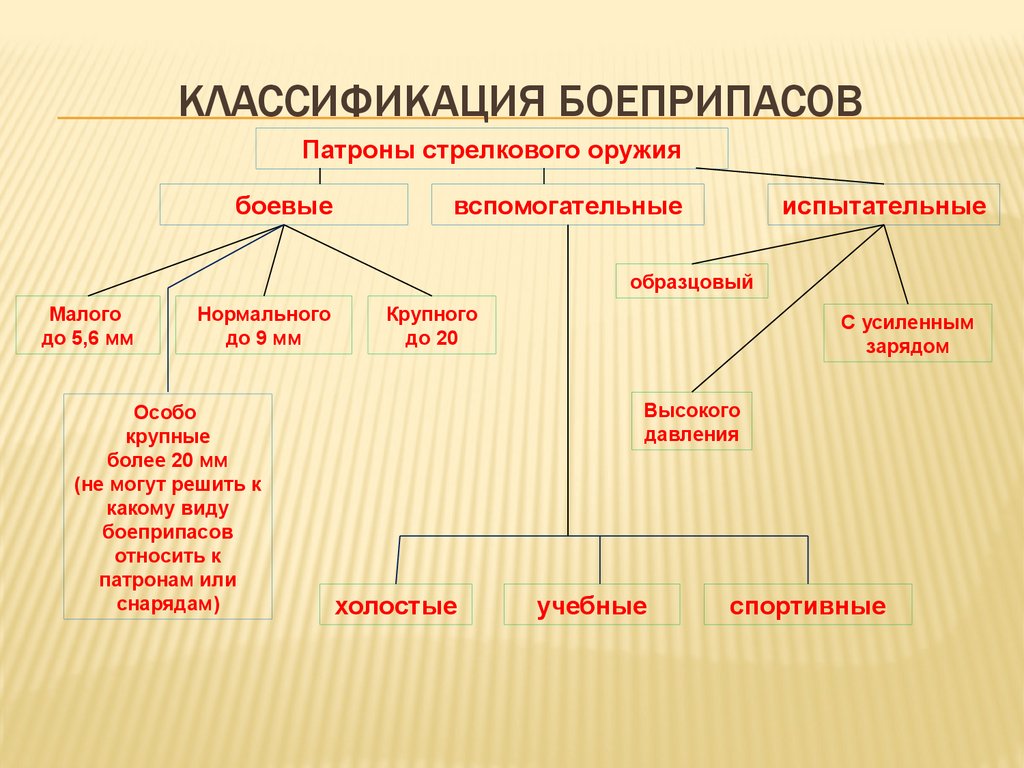

КЛАССИФИКАЦИЯ БОЕПРИПАСОВ
Патроны стрелкового оружия
боевые
вспомогательные
испытательные
образцовый
Малого
до 5,6 мм
Нормального
до 9 мм
Особо
крупные
более 20 мм
(не могут решить к
какому виду
боеприпасов
относить к
патронам или
снарядам)
Крупного
до 20
С усиленным
зарядом
Высокого
давления
холостые
учебные
спортивные

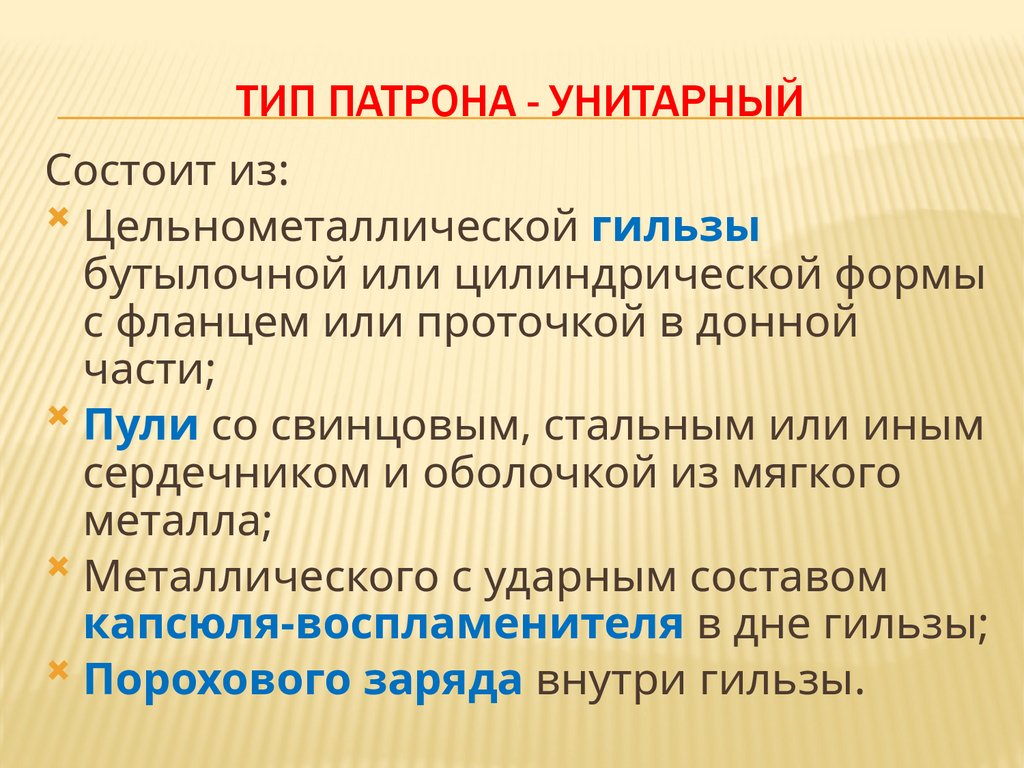

3. Тип патрона - унитарный

ТИП ПАТРОНА - УНИТАРНЫЙ
Состоит из:
Цельнометаллической гильзы
бутылочной или цилиндрической формы
с фланцем или проточкой в донной
части;
Пули со свинцовым, стальным или иным
сердечником и оболочкой из мягкого
металла;
Металлического с ударным составом
капсюля-воспламенителя в дне гильзы;
Порохового заряда внутри гильзы.

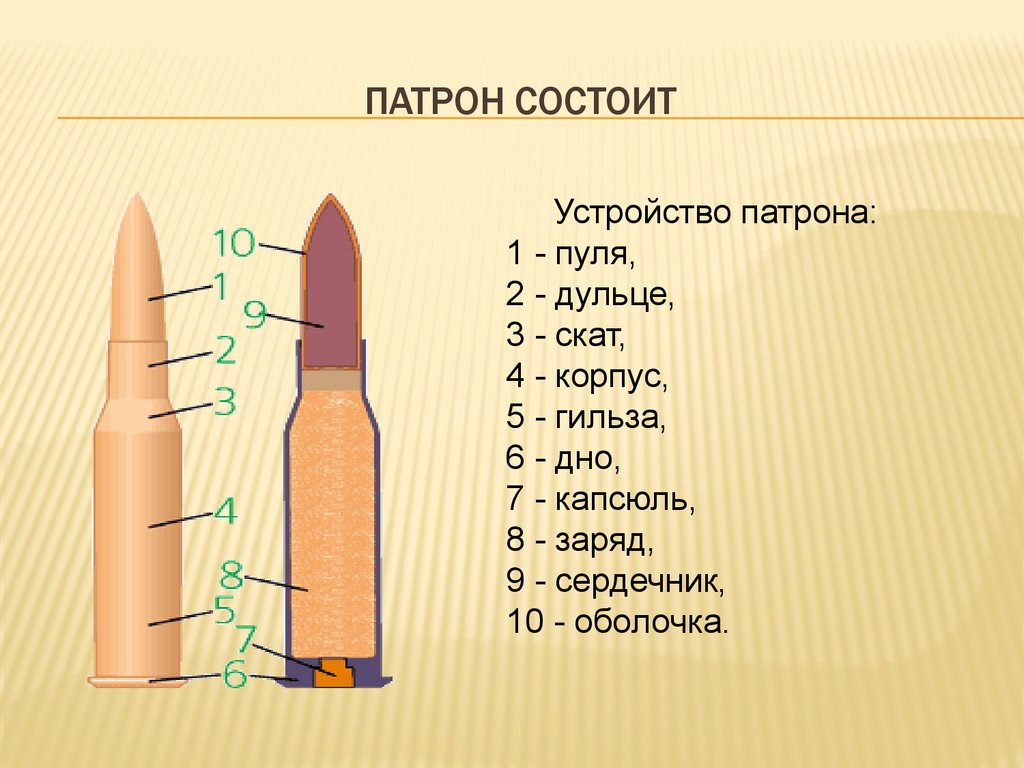

4. Патрон состоит

ПАТРОН СОСТОИТ
Устройство патрона:
1 - пуля,
2 - дульце,
3 - скат,
4 - корпус,
5 - гильза,
6 - дно,
7 - капсюль,
8 - заряд,
9 - сердечник,
10 - оболочка.

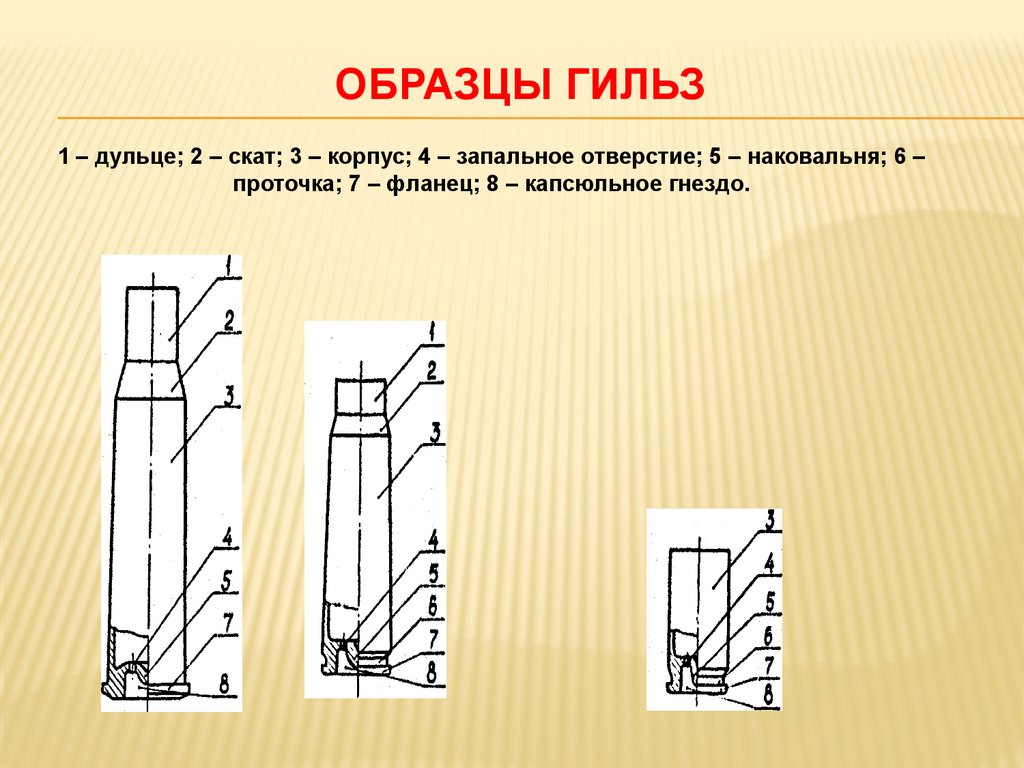

5. Образцы гильз

ОБРАЗЦЫ ГИЛЬЗ
1 – дульце; 2 – скат; 3 – корпус; 4 – запальное отверстие; 5 – наковальня; 6 –
проточка; 7 – фланец; 8 – капсюльное гнездо.

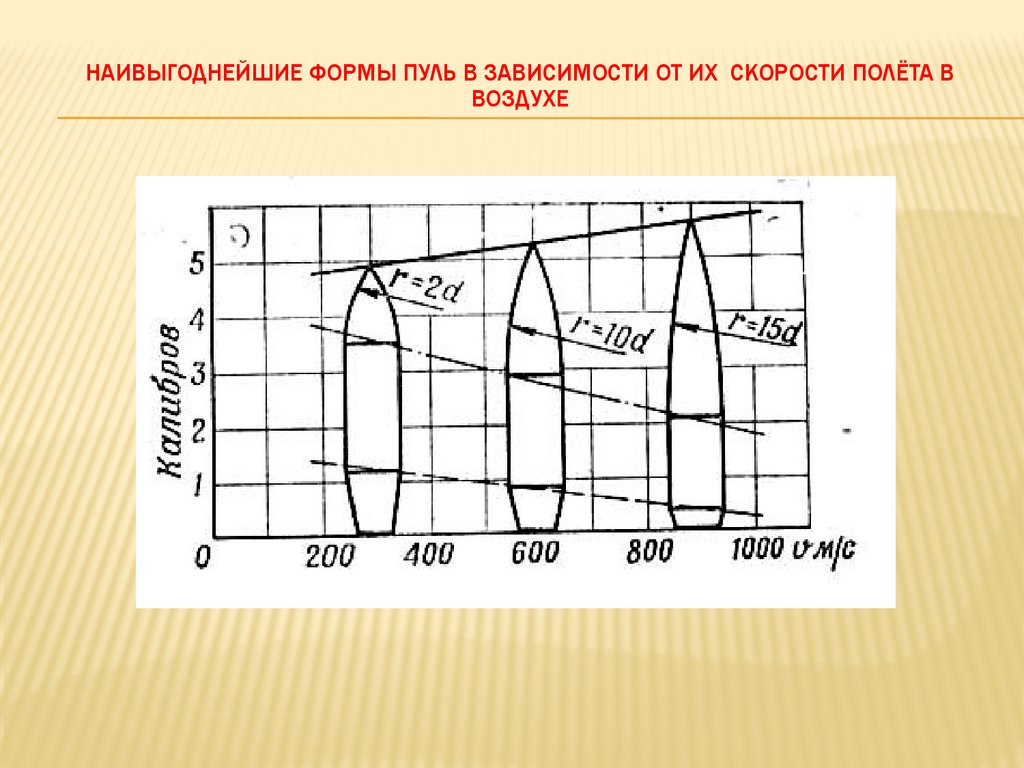

6. Наивыгоднейшие формы пуль в зависимости от их скорости полёта в воздухе

НАИВЫГОДНЕЙШИЕ ФОРМЫ ПУЛЬ В ЗАВИСИМОСТИ ОТ ИХ СКОРОСТИ ПОЛЁТА В
ВОЗДУХЕ

7.

2 учебный вопрос.
Устройство патронов с
обычными пулями;
устройство пуль
специального назначения.

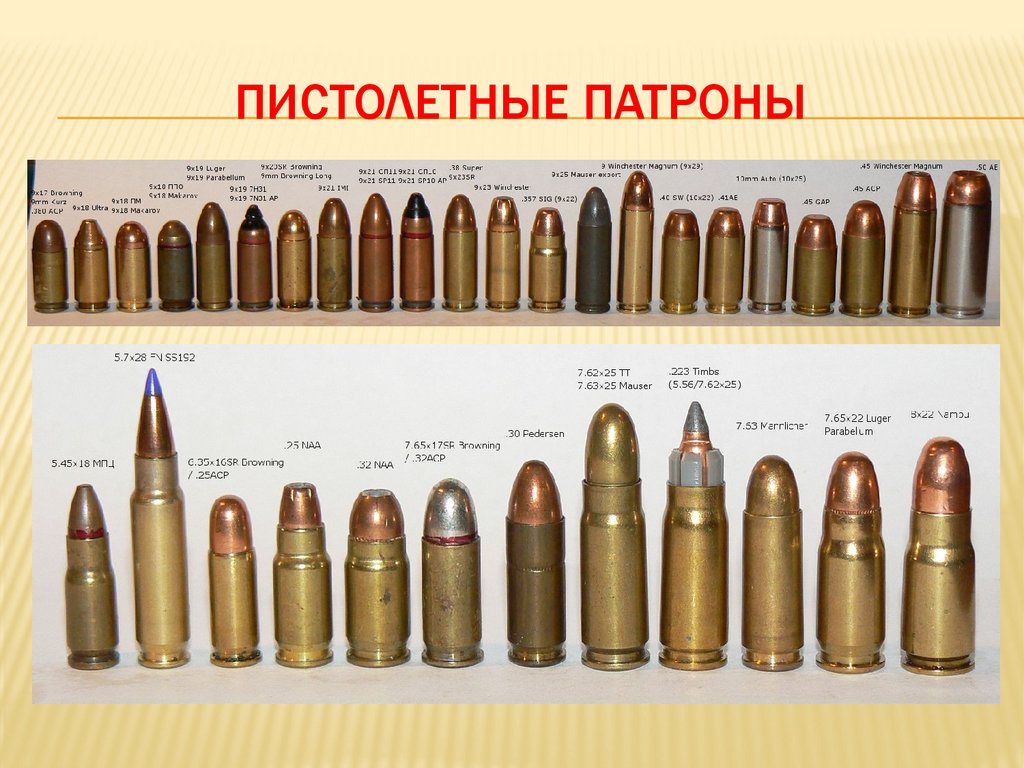

8. Пистолетные патроны

ПИСТОЛЕТНЫЕ ПАТРОНЫ

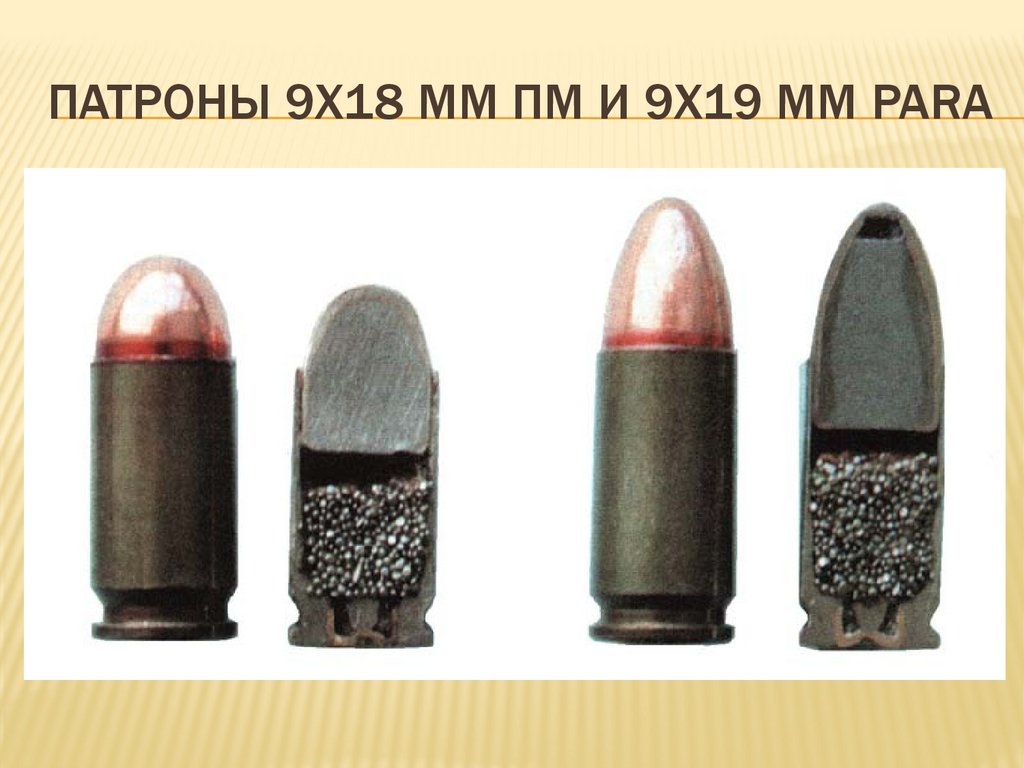

9. Патроны 9х18 мм ПМ и 9х19 мм Para

ПАТРОНЫ 9Х18 ММ ПМ И 9Х19 ММ PARA

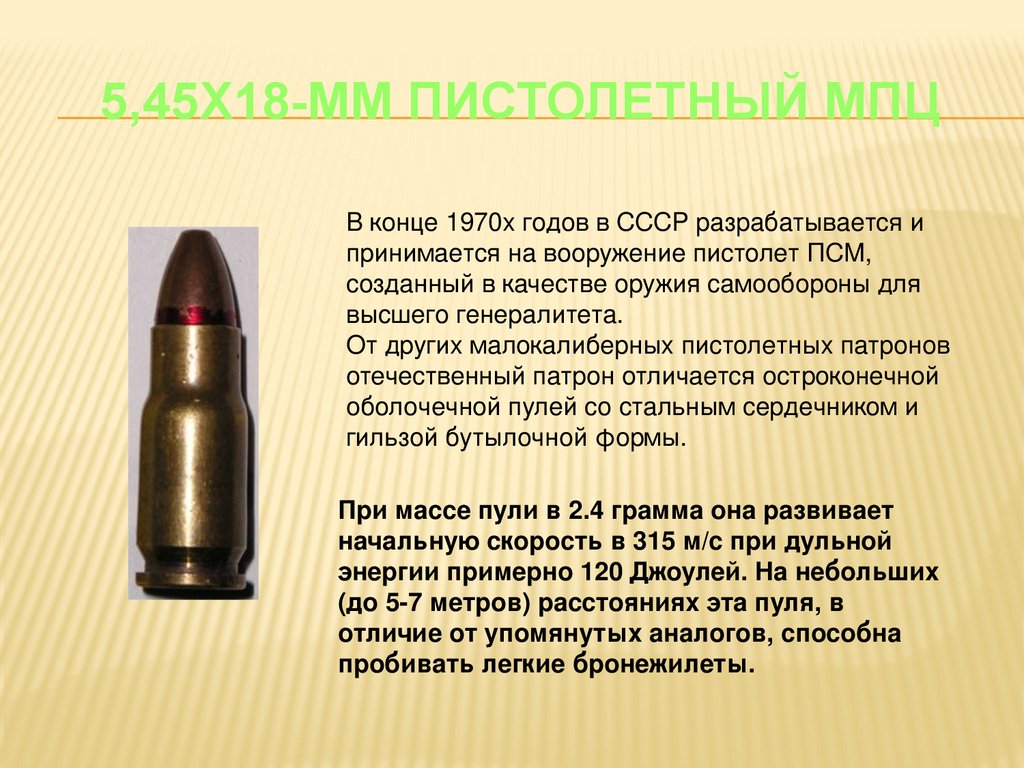

10. 5,45х18-мм пистолетный МПЦ

5,45Х18-ММ ПИСТОЛЕТНЫЙ МПЦ
В конце 1970х годов в СССР разрабатывается и
принимается на вооружение пистолет ПСМ,
созданный в качестве оружия самообороны для
высшего генералитета.
От других малокалиберных пистолетных патронов
отечественный патрон отличается остроконечной
оболочечной пулей со стальным сердечником и
гильзой бутылочной формы.
При массе пули в 2.4 грамма она развивает
начальную скорость в 315 м/с при дульной
энергии примерно 120 Джоулей. На небольших
(до 5-7 метров) расстояниях эта пуля, в
отличие от упомянутых аналогов, способна
пробивать легкие бронежилеты.

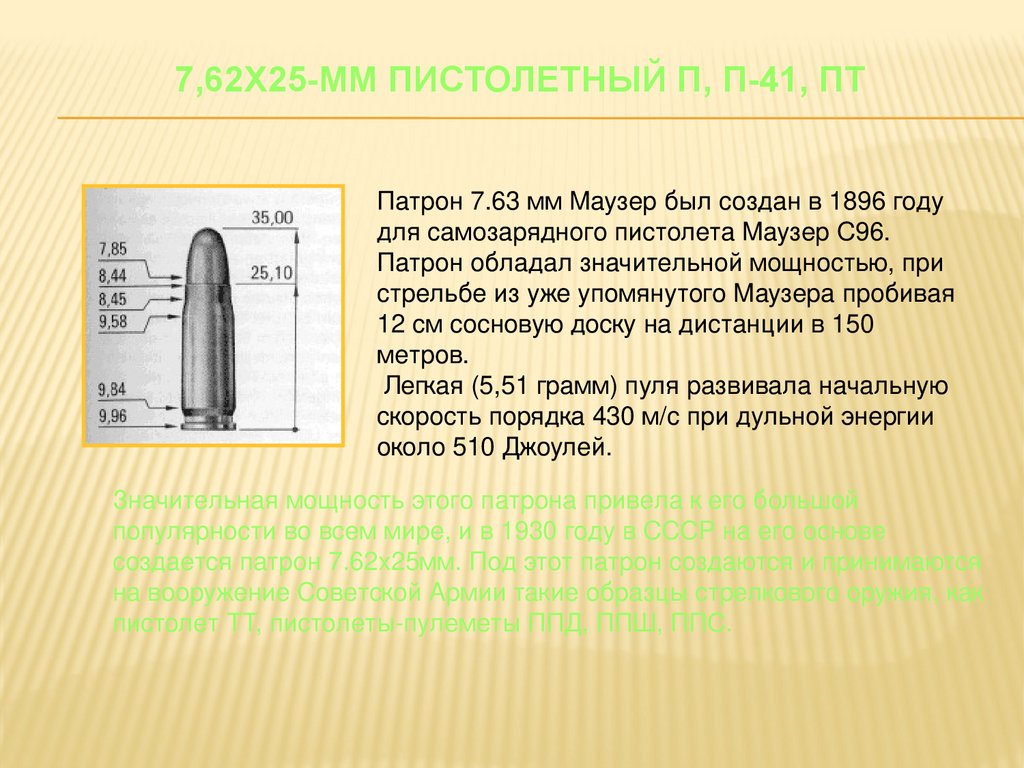

11. 7,62х25-мм пистолетный П, П-41, ПТ

7,62Х25-ММ ПИСТОЛЕТНЫЙ П, П-41, ПТ
Патрон 7.63 мм Маузер был создан в 1896 году
для самозарядного пистолета Маузер С96.
Патрон обладал значительной мощностью, при
стрельбе из уже упомянутого Маузера пробивая
12 см сосновую доску на дистанции в 150
метров.
Легкая (5,51 грамм) пуля развивала начальную
скорость порядка 430 м/с при дульной энергии
около 510 Джоулей.
Значительная мощность этого патрона привела к его большой
популярности во всем мире, и в 1930 году в СССР на его основе
создается патрон 7.62х25мм. Под этот патрон создаются и принимаются
на вооружение Советской Армии такие образцы стрелкового оружия, как
пистолет ТТ, пистолеты-пулеметы ППД, ППШ, ППС.

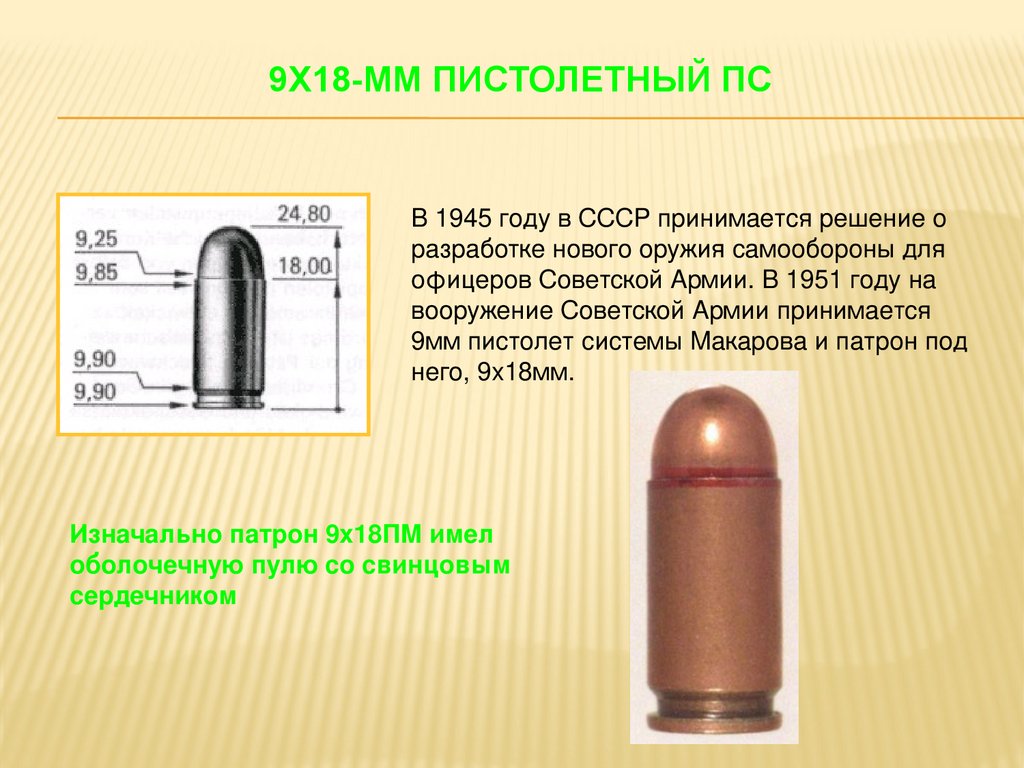

12. 9х18-мм пистолетный ПС

9Х18-ММ ПИСТОЛЕТНЫЙ ПС
В 1945 году в СССР принимается решение о
разработке нового оружия самообороны для
офицеров Советской Армии. В 1951 году на
вооружение Советской Армии принимается
9мм пистолет системы Макарова и патрон под
него, 9х18мм.
Изначально патрон 9х18ПМ имел
оболочечную пулю со свинцовым
сердечником

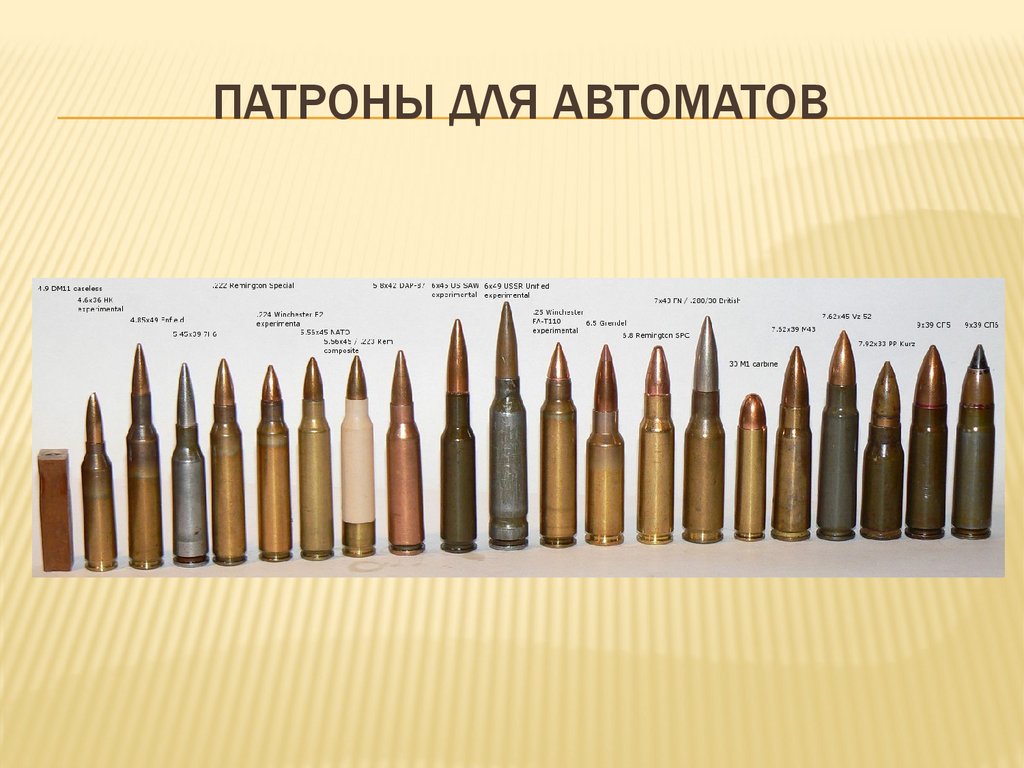

13. Патроны для автоматов

ПАТРОНЫ ДЛЯ АВТОМАТОВ

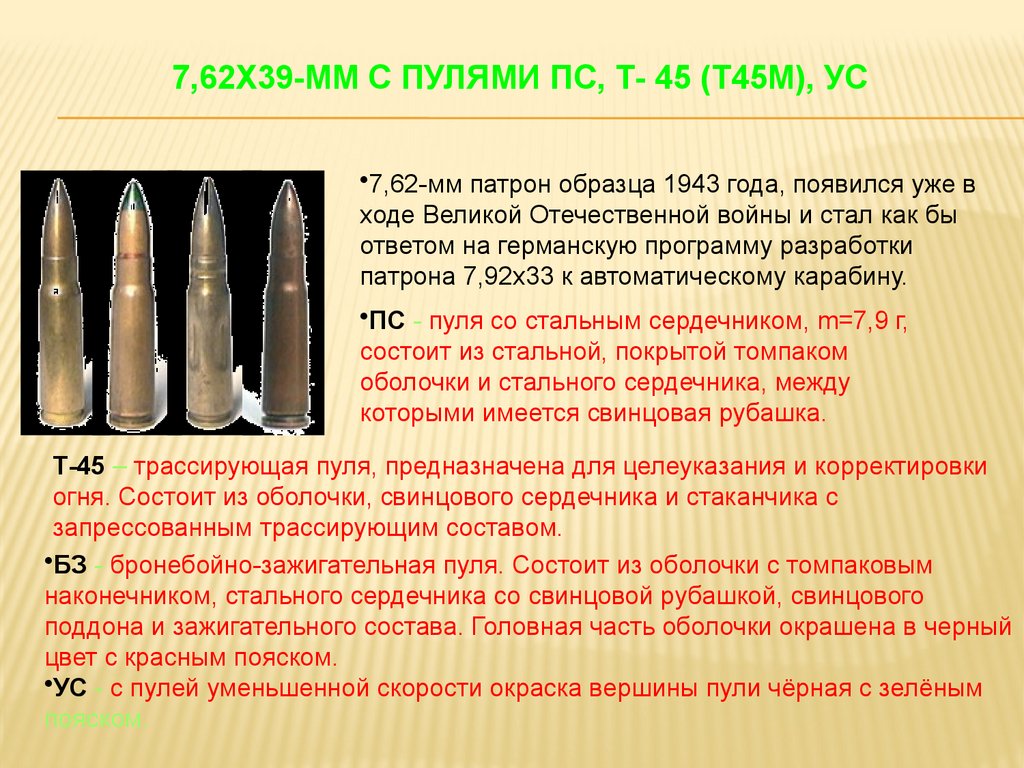

14. 7,62х39-мм с пулями ПС, Т- 45 (Т45М), УС

7,62Х39-ММ С ПУЛЯМИ ПС, Т- 45 (Т45М), УС
•7,62-мм патрон образца 1943 года, появился уже в
ходе Великой Отечественной войны и стал как бы
ответом на германскую программу разработки
патрона 7,92х33 к автоматическому карабину.
•ПС - пуля со стальным сердечником, m=7,9 г,
состоит из стальной, покрытой томпаком
оболочки и стального сердечника, между
которыми имеется свинцовая рубашка.
Т-45 – трассирующая пуля, предназначена для целеуказания и корректировки
огня. Состоит из оболочки, свинцового сердечника и стаканчика с
запрессованным трассирующим составом.
•БЗ - бронебойно-зажигательная пуля. Состоит из оболочки с томпаковым
наконечником, стального сердечника со свинцовой рубашкой, свинцового
поддона и зажигательного состава. Головная часть оболочки окрашена в черный
цвет с красным пояском.
•УС - с пулей уменьшенной скорости окраска вершины пули чёрная с зелёным
пояском.

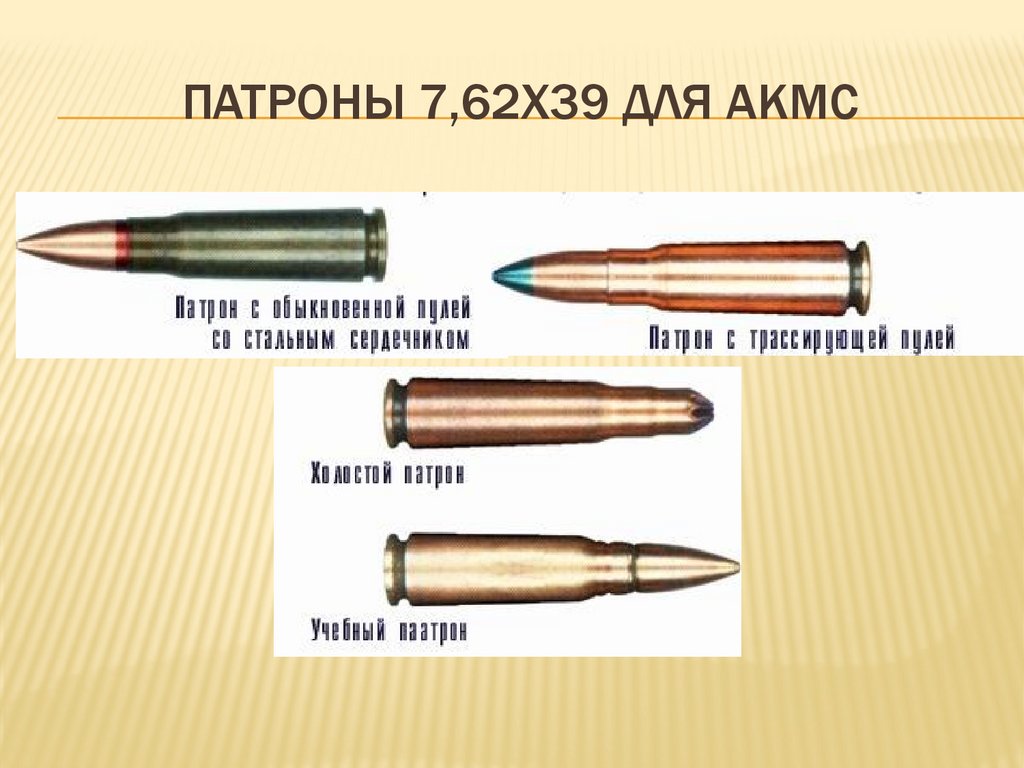

15. Патроны 7,62х39 для АКМС

ПАТРОНЫ 7,62Х39 ДЛЯ АКМС

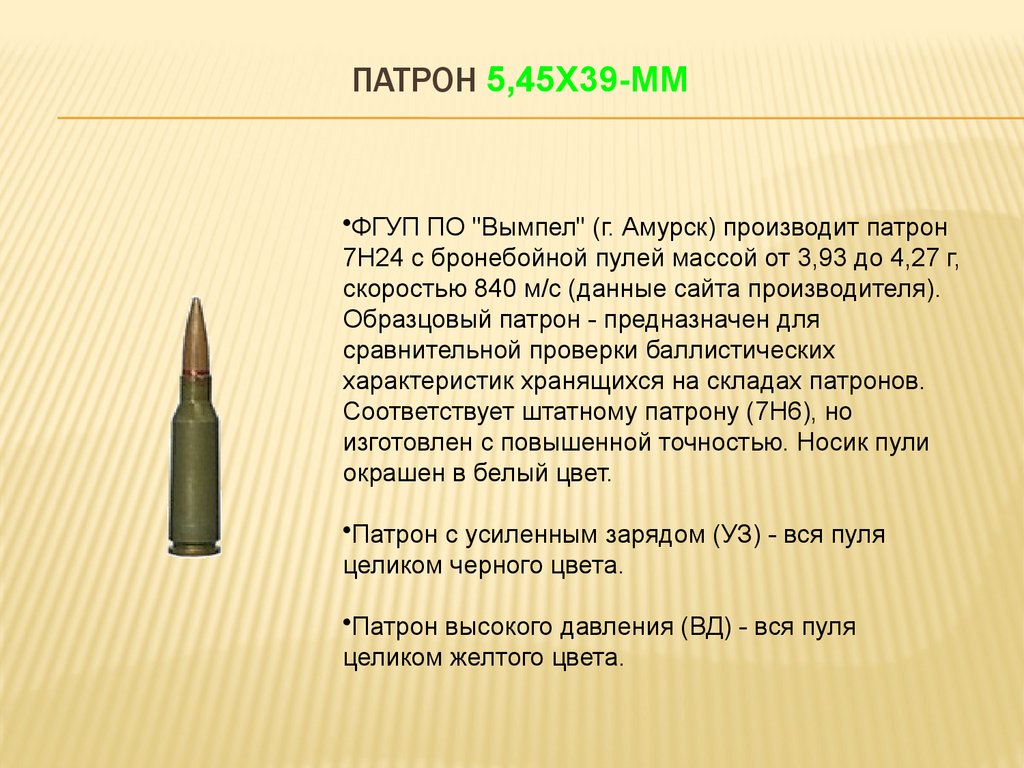

16. Патрон 5,45х39-мм

ПАТРОН 5,45Х39-ММ
•ФГУП ПО "Вымпел" (г. Амурск) производит патрон
7Н24 с бронебойной пулей массой от 3,93 до 4,27 г,
скоростью 840 м/с (данные сайта производителя).
Образцовый патрон - предназначен для
сравнительной проверки баллистических
характеристик хранящихся на складах патронов.
Соответствует штатному патрону (7Н6), но
изготовлен с повышенной точностью. Носик пули
окрашен в белый цвет.
•Патрон с усиленным зарядом (УЗ) - вся пуля
целиком черного цвета.
•Патрон высокого давления (ВД) - вся пуля
целиком желтого цвета.

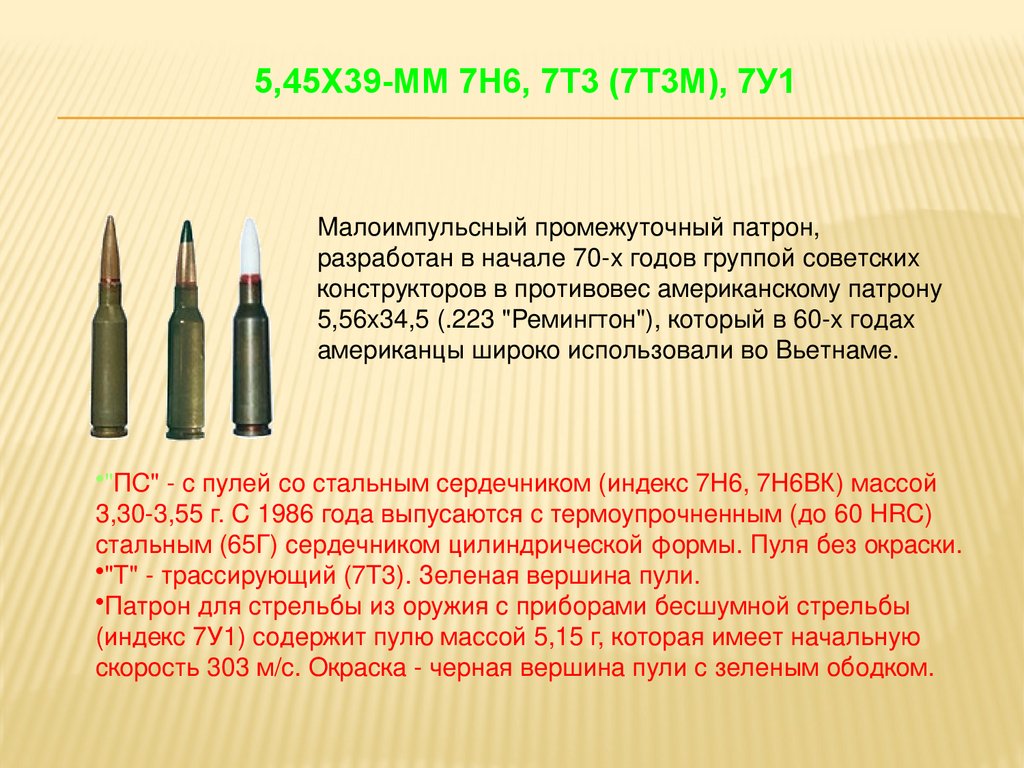

17. 5,45х39-мм 7Н6, 7Т3 (7Т3М), 7У1

5,45Х39-ММ 7Н6, 7Т3 (7Т3М), 7У1
Малоимпульсный промежуточный патрон,
разработан в начале 70-х годов группой советских
конструкторов в противовес американскому патрону
5,56х34,5 (.223 "Ремингтон"), который в 60-х годах
американцы широко использовали во Вьетнаме.
•"ПС" - с пулей со стальным сердечником (индекс 7Н6, 7Н6ВК) массой
3,30-3,55 г. C 1986 года выпусаются с термоупрочненным (до 60 HRC)
стальным (65Г) сердечником цилиндрической формы. Пуля без окраски.
•"Т" - трассирующий (7T3). Зеленая вершина пули.
•Патрон для стрельбы из оружия с приборами бесшумной стрельбы
(индекс 7У1) содержит пулю массой 5,15 г, которая имеет начальную
скорость 303 м/с. Окраска - черная вершина пули с зеленым ободком.

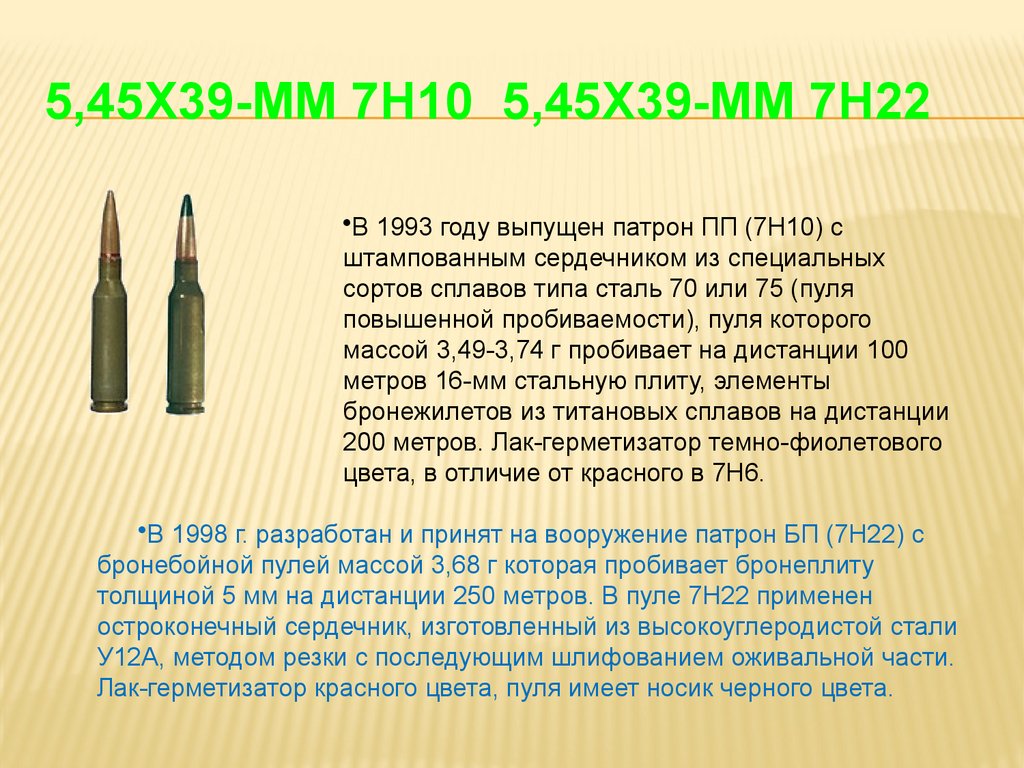

18. 5,45х39-мм 7Н10 5,45х39-мм 7Н22

5,45Х39-ММ 7Н10 5,45Х39-ММ 7Н22
•В 1993 году выпущен патрон ПП (7Н10) с
штампованным сердечником из специальных
сортов сплавов типа сталь 70 или 75 (пуля
повышенной пробиваемости), пуля которого
массой 3,49-3,74 г пробивает на дистанции 100
метров 16-мм стальную плиту, элементы
бронежилетов из титановых сплавов на дистанции
200 метров. Лак-герметизатор темно-фиолетового
цвета, в отличие от красного в 7Н6.
•В 1998 г. разработан и принят на вооружение патрон БП (7Н22) с
бронебойной пулей массой 3,68 г которая пробивает бронеплиту
толщиной 5 мм на дистанции 250 метров. В пуле 7Н22 применен
остроконечный сердечник, изготовленный из высокоуглеродистой стали
У12А, методом резки с последующим шлифованием оживальной части.
Лак-герметизатор красного цвета, пуля имеет носик черного цвета.

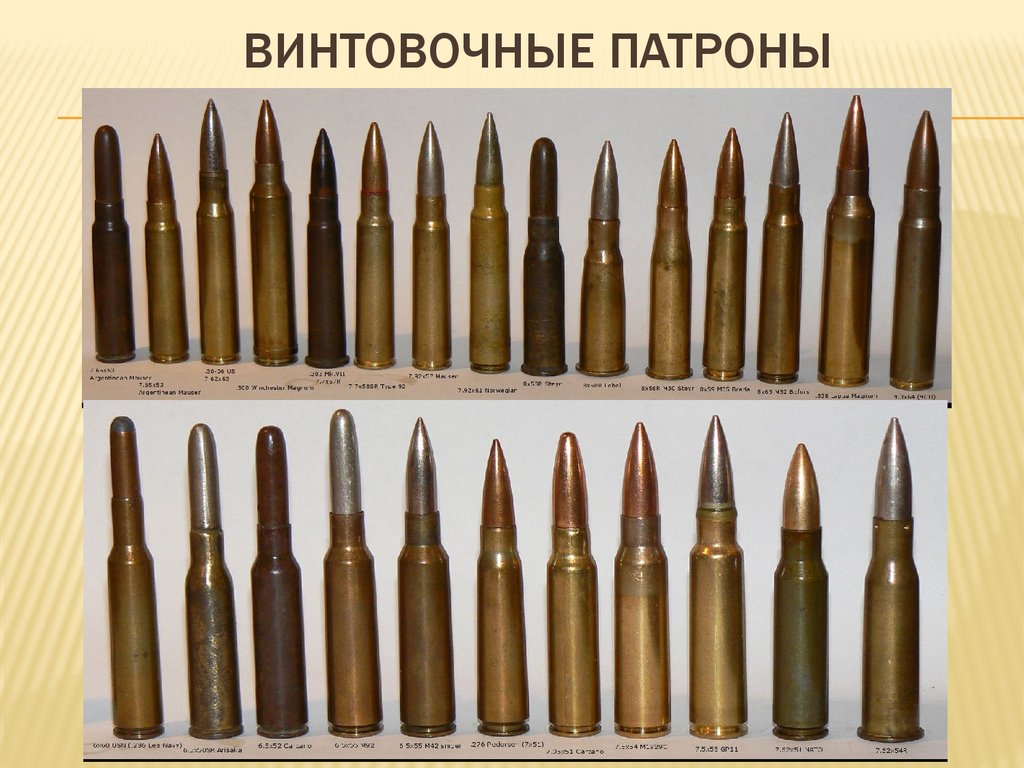

19. Винтовочные патроны

ВИНТОВОЧНЫЕ ПАТРОНЫ

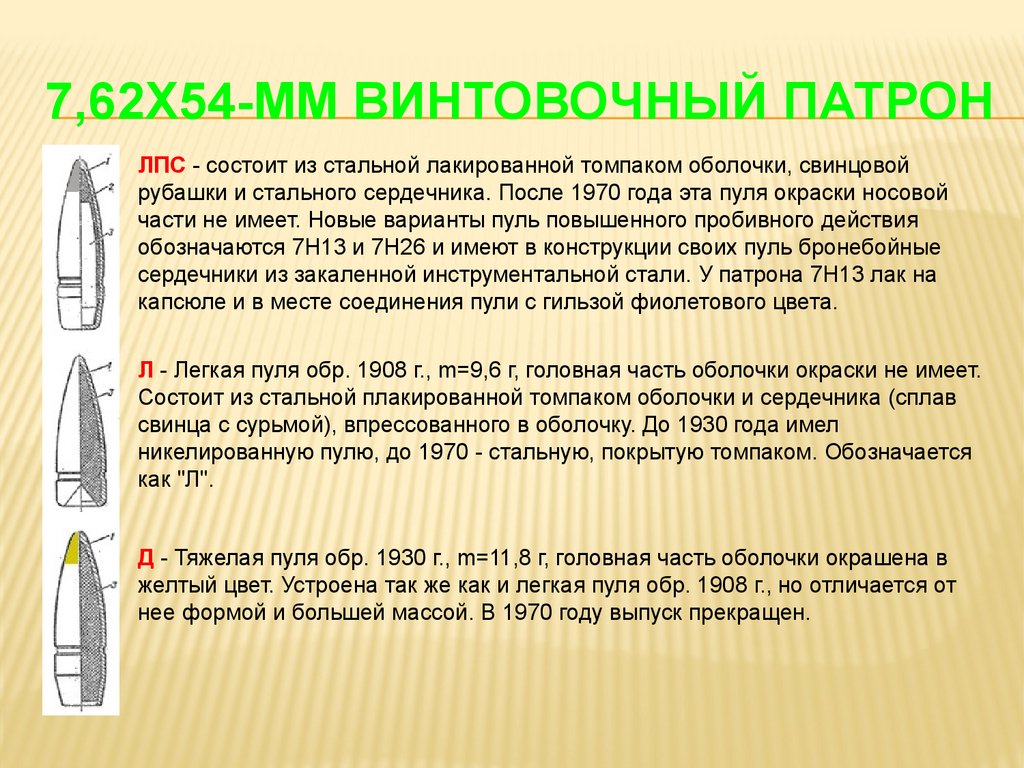

20. 7,62х54-мм винтовочный патрон

7,62Х54-ММ ВИНТОВОЧНЫЙ ПАТРОН
ЛПС - состоит из стальной лакированной томпаком оболочки, свинцовой
рубашки и стального сердeчника. После 1970 года эта пуля окраски носовой
части не имеет. Новые варианты пуль повышенного пробивного действия
обозначаются 7Н13 и 7Н26 и имеют в конструкции своих пуль бронебойные
сердечники из закаленной инструментальной стали. У патрона 7Н13 лак на
капсюле и в месте соединения пули с гильзой фиолетового цвета.
Л - Легкая пуля обр. 1908 г., m=9,6 г, головная часть оболочки окраски не имеет.
Состоит из стальной плакированной томпаком оболочки и сердечника (сплав
свинца с сурьмой), впрессованного в оболочку. До 1930 года имел
никелированную пулю, до 1970 - стальную, покрытую томпаком. Обозначается
как "Л".
Д - Тяжелая пуля обр. 1930 г., m=11,8 г, головная часть оболочки окрашена в
желтый цвет. Устроена так же как и легкая пуля обр. 1908 г., но отличается от
нее формой и большей массой. В 1970 году выпуск прекращен.

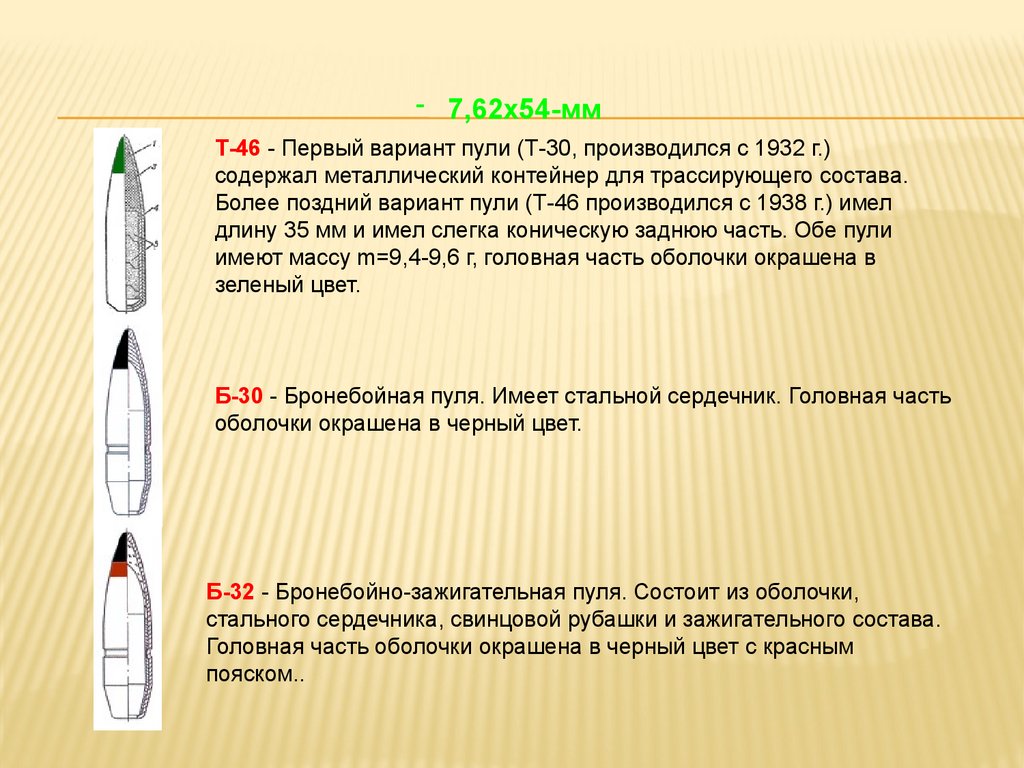

21.

- 7,62х54-мм
Т-46 - Первый вариант пули (Т-30, производился с 1932 г.)
содержал металлический контейнер для трассирующего состава.
Более поздний вариант пули (Т-46 производился с 1938 г.) имел
длину 35 мм и имел слегка коническую заднюю часть. Обе пули
имеют массу m=9,4-9,6 г, головная часть оболочки окрашена в
зеленый цвет.
Б-30 - Бронебойная пуля. Имеет стальной сердечник. Головная часть
оболочки окрашена в черный цвет.
Б-32 - Бронебойно-зажигательная пуля. Состоит из оболочки,
стального сердечника, свинцовой рубашки и зажигательного состава.
Головная часть оболочки окрашена в черный цвет с красным
пояском..

22.

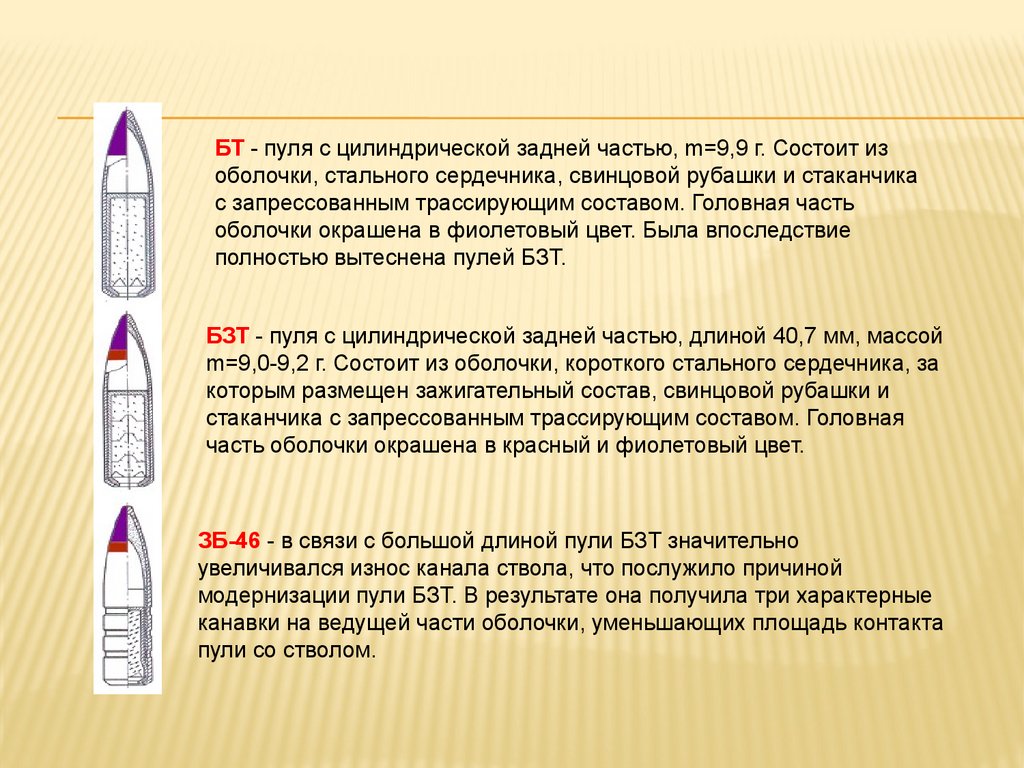

БТ - пуля с цилиндрической задней частью, m=9,9 г. Состоит из
оболочки, стального сердечника, свинцовой рубашки и стаканчика
с запрессованным трассирующим составом. Головная часть
оболочки окрашена в фиолетовый цвет. Была впоследствие
полностью вытеснена пулей БЗТ.
БЗТ - пуля с цилиндрической задней частью, длиной 40,7 мм, массой
m=9,0-9,2 г. Состоит из оболочки, короткого стального сердечника, за
которым размещен зажигательный состав, свинцовой рубашки и
стаканчика с запрессованным трассирующим составом. Головная
часть оболочки окрашена в красный и фиолетовый цвет.
ЗБ-46 - в связи с большой длиной пули БЗТ значительно
увеличивался износ канала ствола, что послужило причиной
модернизации пули БЗТ. В результате она получила три характерные
канавки на ведущей части оболочки, уменьшающих площадь контакта
пули со стволом.

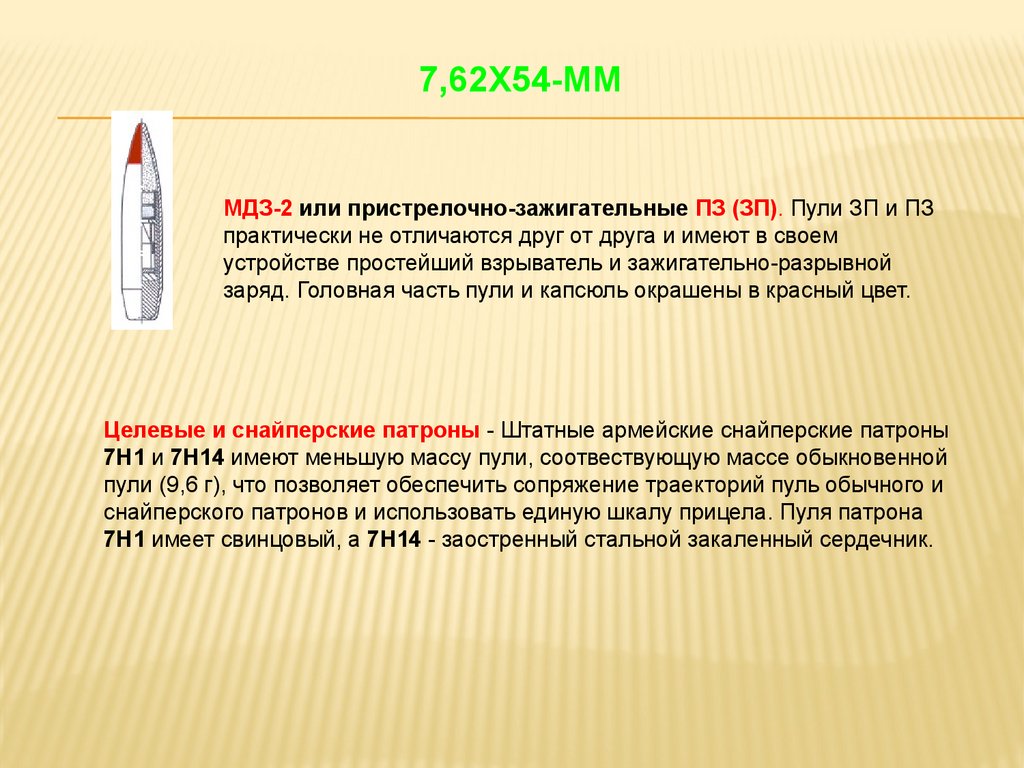

23. 7,62х54-мм

7,62Х54-ММ
МДЗ-2 или пpистpелочно-зажигательные ПЗ (ЗП). Пули ЗП и ПЗ
практически не отличаются друг от друга и имеют в своем
устройстве простейший взрыватель и зажигательно-разрывной
заряд. Головная часть пули и капсюль окрашены в кpасный цвет.
Целевые и снайперские патроны - Штатные армейские снайперские патроны
7Н1 и 7Н14 имеют меньшую массу пули, соотвествующую массе обыкновенной
пули (9,6 г), что позволяет обеспечить сопряжение траекторий пуль обычного и
снайперского патронов и использовать единую шкалу прицела. Пуля патрона
7Н1 имеет свинцовый, а 7Н14 - заостренный стальной закаленный сердечник.

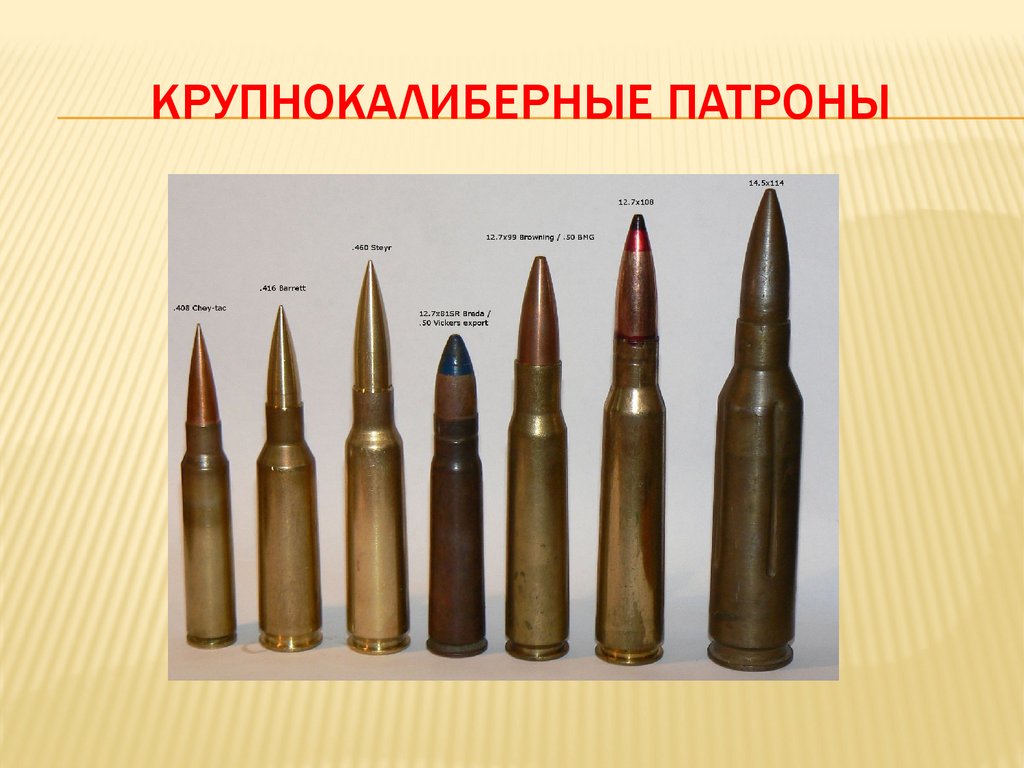

24. Крупнокалиберные патроны

КРУПНОКАЛИБЕРНЫЕ ПАТРОНЫ

25.

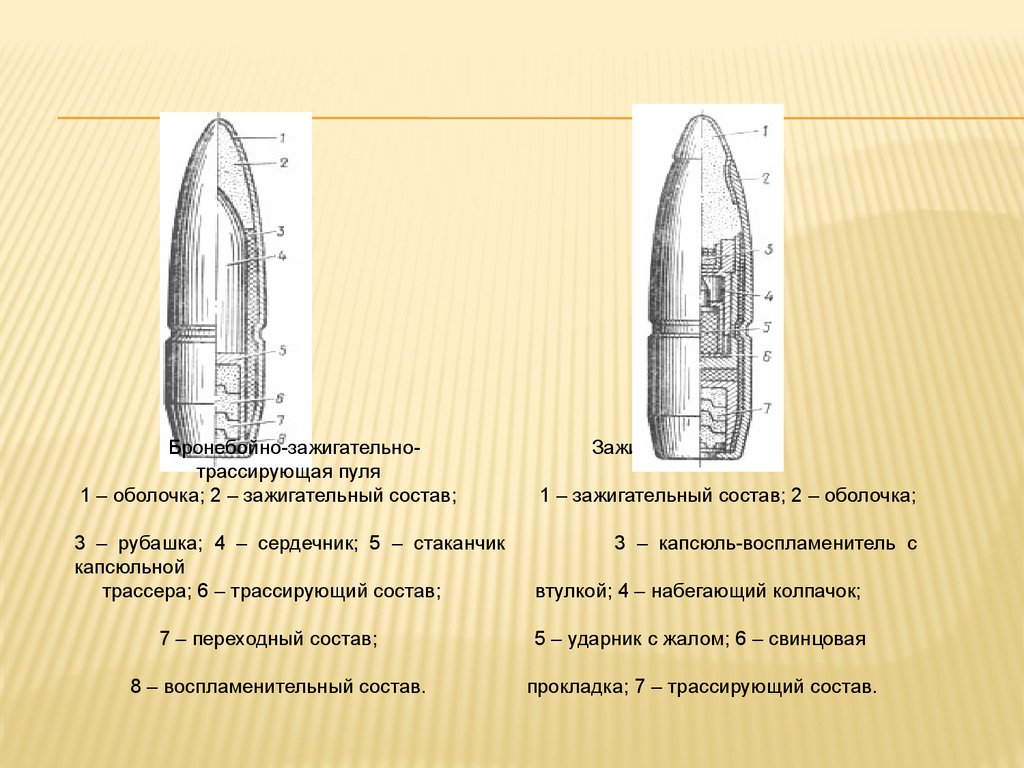

Бронебойно-зажигательнотрассирующая пуля
1 – оболочка; 2 – зажигательный состав;
3 – рубашка; 4 – сердечник; 5 – стаканчик
капсюльной
трассера; 6 – трассирующий состав;
Зажигательная пуля
1 – зажигательный состав; 2 – оболочка;
3 – капсюль-воспламенитель с
втулкой; 4 – набегающий колпачок;
7 – переходный состав;
5 – ударник с жалом; 6 – свинцовая
8 – воспламенительный состав.
прокладка; 7 – трассирующий состав.

26.

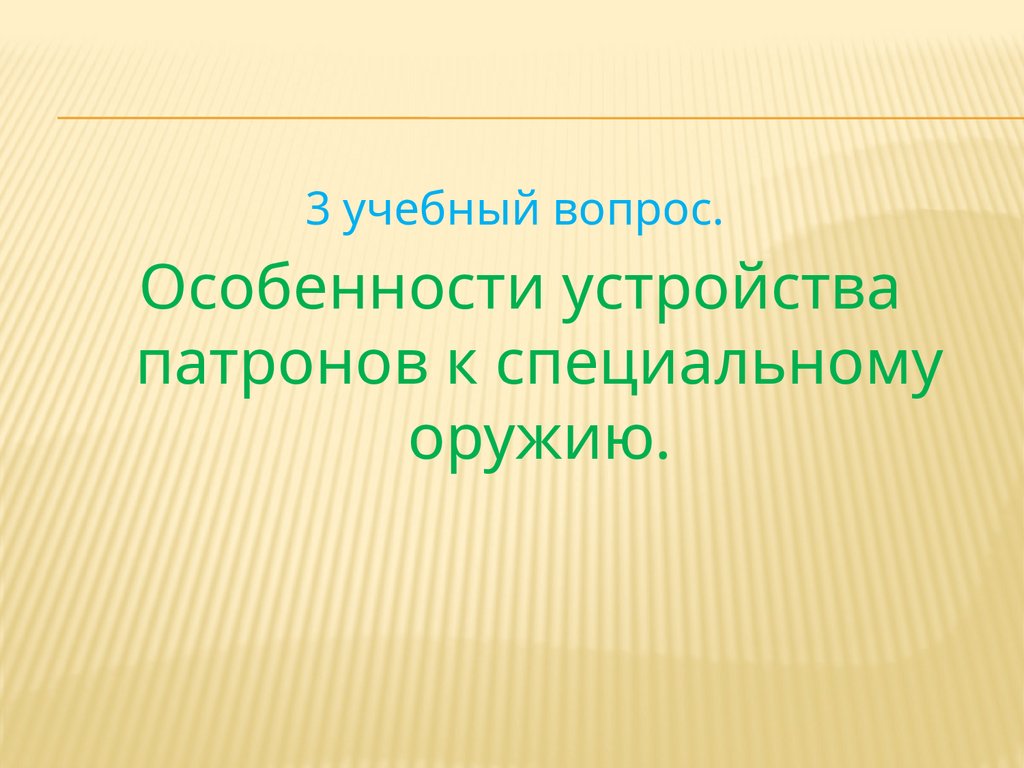

3 учебный вопрос.
Особенности устройства
патронов к специальному
оружию.

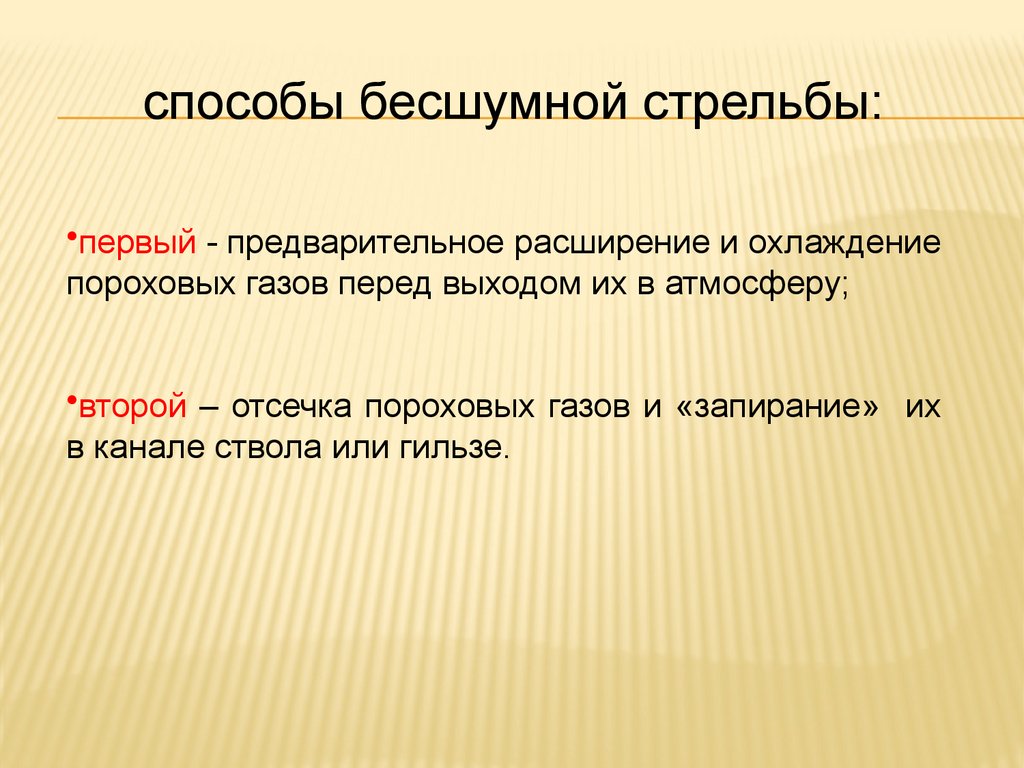

27. способы бесшумной стрельбы:

•первый - предварительное расширение и охлаждение
пороховых газов перед выходом их в атмосферу;
•второй – отсечка пороховых газов и «запирание» их
в канале ствола или гильзе.

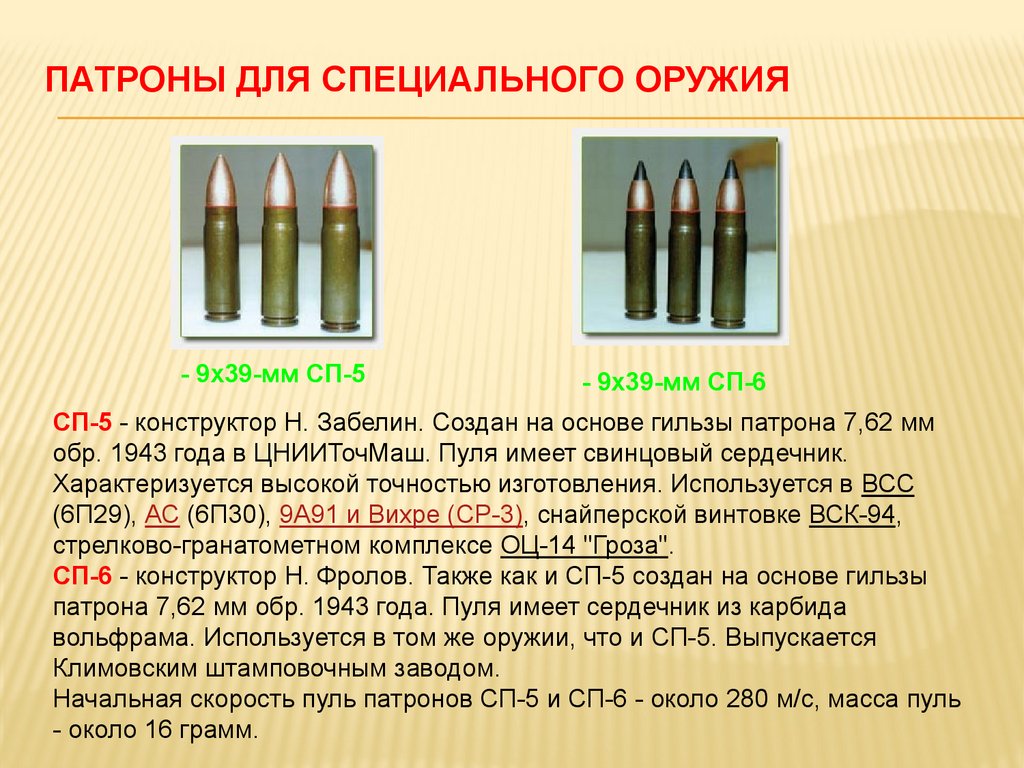

28. Патроны для специального оружия

ПАТРОНЫ ДЛЯ СПЕЦИАЛЬНОГО ОРУЖИЯ
- 9х39-мм СП-5
- 9х39-мм СП-6
СП-5 - конструктор Н. Забелин. Создан на основе гильзы патрона 7,62 мм
обр. 1943 года в ЦНИИТочМаш. Пуля имеет свинцовый сердечник.
Характеризуется высокой точностью изготовления. Используется в ВСС
(6П29), АС (6П30), 9A91 и Вихре (СР-3), снайперской винтовке ВСК-94,
стрелково-гранатометном комплексе ОЦ-14 "Гроза".
СП-6 - конструктор Н. Фролов. Также как и СП-5 создан на основе гильзы
патрона 7,62 мм обр. 1943 года. Пуля имеет сердечник из карбида
вольфрама. Используется в том же оружии, что и СП-5. Выпускается
Климовским штамповочным заводом.
Начальная скорость пуль патронов СП-5 и СП-6 - около 280 м/с, масса пуль
- около 16 грамм.

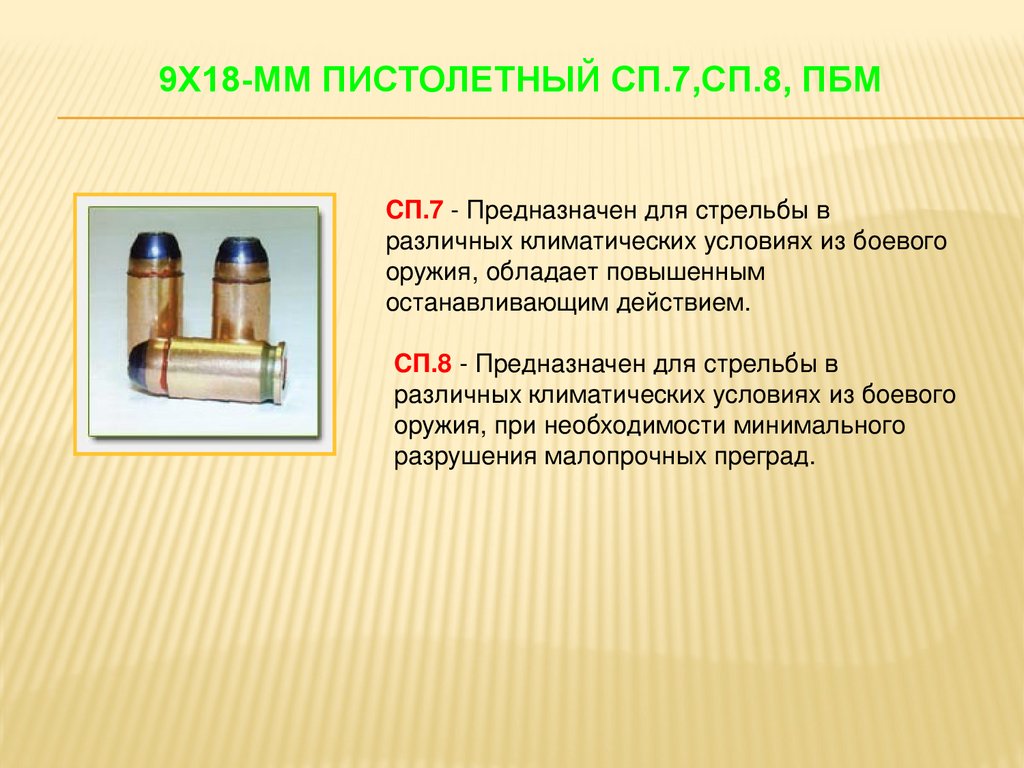

29. 9х18-мм пистолетный СП.7,СП.8, ПБМ

9Х18-ММ ПИСТОЛЕТНЫЙ СП.7,СП.8, ПБМ
СП.7 - Предназначен для стрельбы в
различных климатических условиях из боевого
оружия, обладает повышенным
останавливающим действием.
СП.8 - Предназначен для стрельбы в
различных климатических условиях из боевого
оружия, при необходимости минимального
разрушения малопрочных преград.

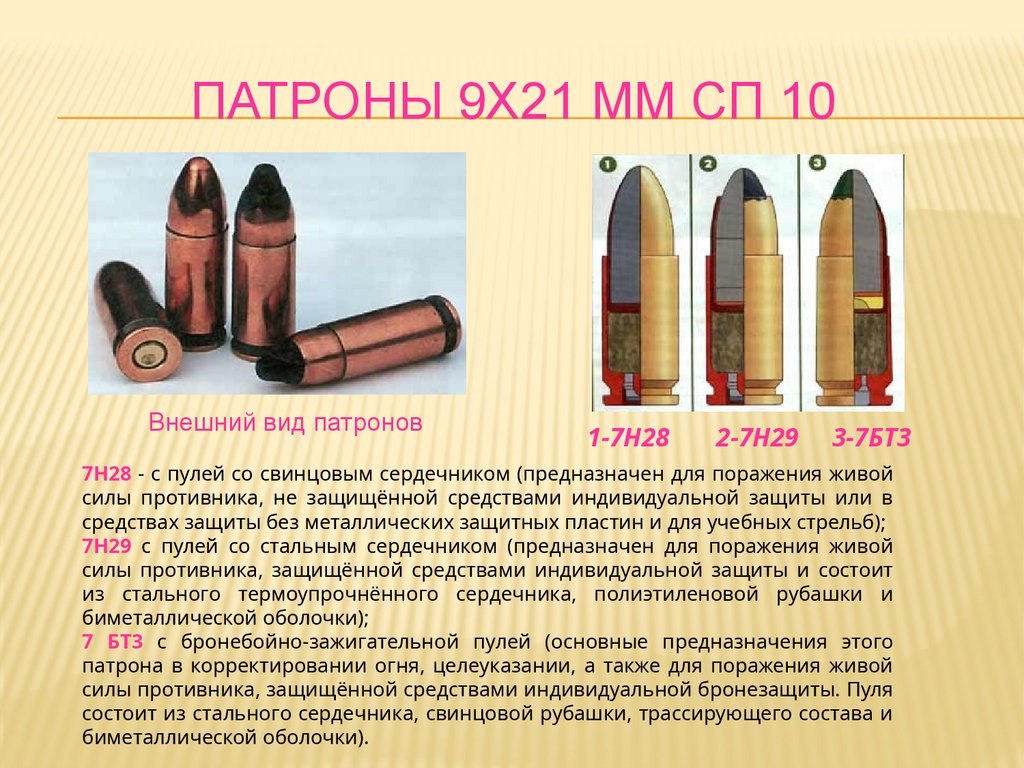

30. Патроны 9х21 мм СП 10

ПАТРОНЫ 9Х21 ММ СП 10
Внешний вид патронов
1-7Н28
2-7Н29
3-7БТ3
7Н28 - с пулей со свинцовым сердечником (предназначен для поражения живой
силы противника, не защищённой средствами индивидуальной защиты или в
средствах защиты без металлических защитных пластин и для учебных стрельб);
7Н29 с пулей со стальным сердечником (предназначен для поражения живой
силы противника, защищённой средствами индивидуальной защиты и состоит
из стального термоупрочнённого сердечника, полиэтиленовой рубашки и
биметаллической оболочки);
7 БТ3 с бронебойно-зажигательной пулей (основные предназначения этого
патрона в корректировании огня, целеуказании, а также для поражения живой
силы противника, защищённой средствами индивидуальной бронезащиты. Пуля
состоит из стального сердечника, свинцовой рубашки, трассирующего состава и
биметаллической оболочки).

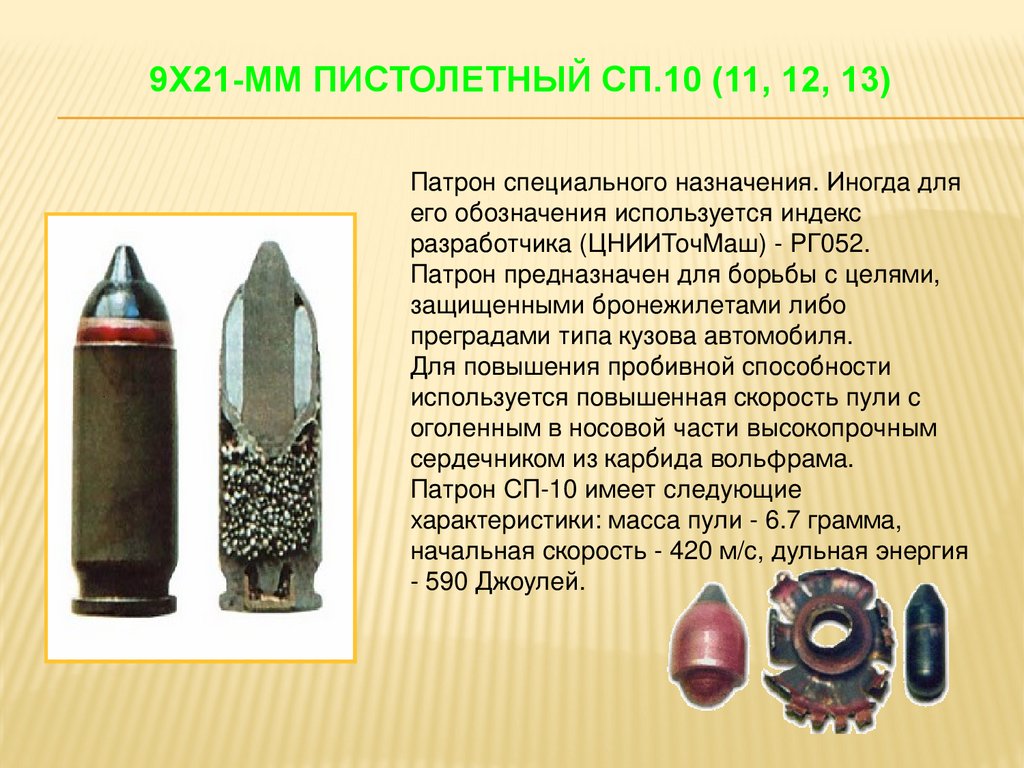

31. 9х21-мм пистолетный СП.10 (11, 12, 13)

9Х21-ММ ПИСТОЛЕТНЫЙ СП.10 (11, 12, 13)
Патрон специального назначения. Иногда для
его обозначения используется индекс
разработчика (ЦНИИТочМаш) - РГ052.
Патрон предназначен для борьбы с целями,
защищенными бронежилетами либо
преградами типа кузова автомобиля.
Для повышения пробивной способности
используется повышенная скорость пули с
оголенным в носовой части высокопрочным
сердечником из карбида вольфрама.
Патрон СП-10 имеет следующие
характеристики: масса пули - 6.7 грамма,
начальная скорость - 420 м/с, дульная энергия
- 590 Джоулей.

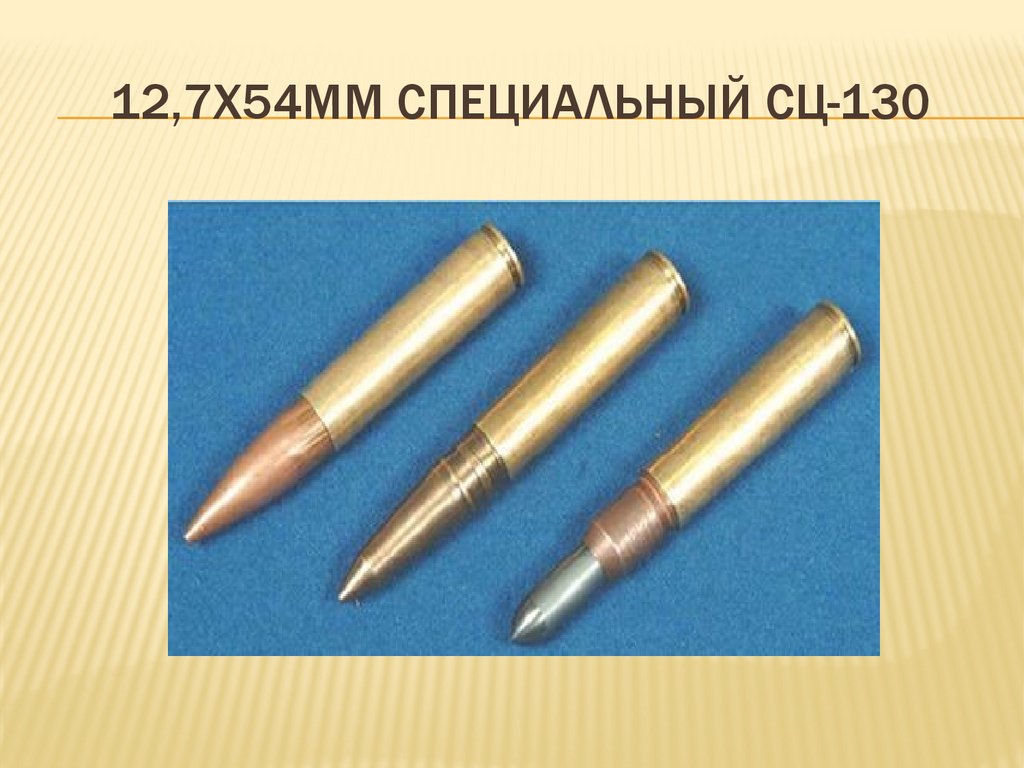

32. 12,7х54мм специальный СЦ-130

12,7Х54ММ СПЕЦИАЛЬНЫЙ СЦ-130

33. Патроны для специального оружия

ПАТРОНЫ ДЛЯ СПЕЦИАЛЬНОГО ОРУЖИЯ
- 7,62х35-мм СП-3, ПЗАМ, СП-4
Специальные патроны - самая малочисленная по тиражу, но,
пожалуй, самая разнообразная категория патронов,
применяющаяся не только в образцах специального стрелкового
оружия, но и во всевозможных стреляющих приспособлениях,
предназначенных для использования в особых условиях.

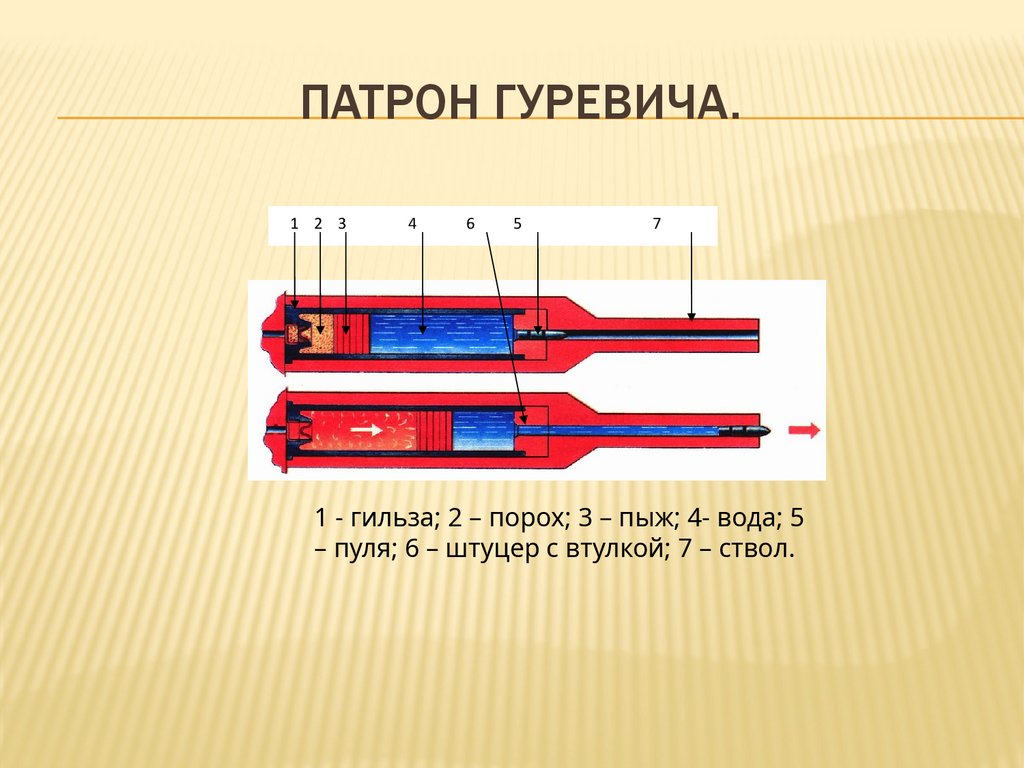

34. Патрон Гуревича.

ПАТРОН ГУРЕВИЧА.
1 2 3
4
6
5
7
1 - гильза; 2 – порох; 3 – пыж; 4- вода; 5
– пуля; 6 – штуцер с втулкой; 7 – ствол.

35. Патрон СП-1

ПАТРОН СП-1
1
2
3
4
5
6
7
1 – капсюль; 2 – порох; 3 – поршень; 4
-толкатель; 5 – гильза; 6 –пуля; 7 – ствол.

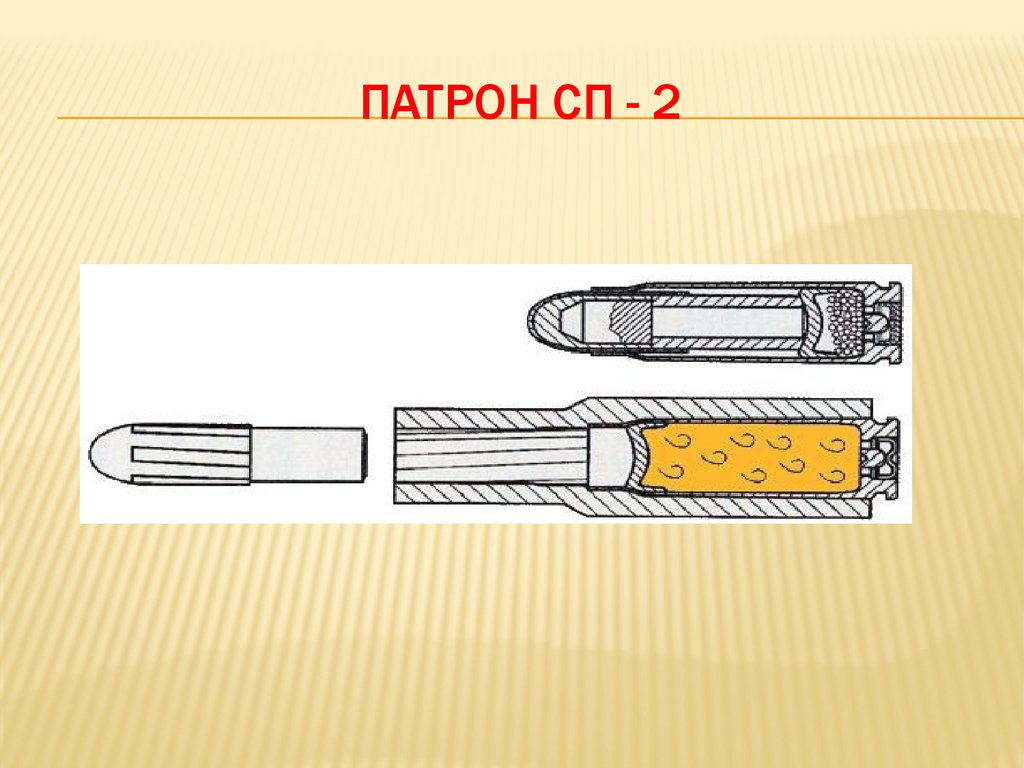

36. Патрон сп - 2

ПАТРОН СП - 2

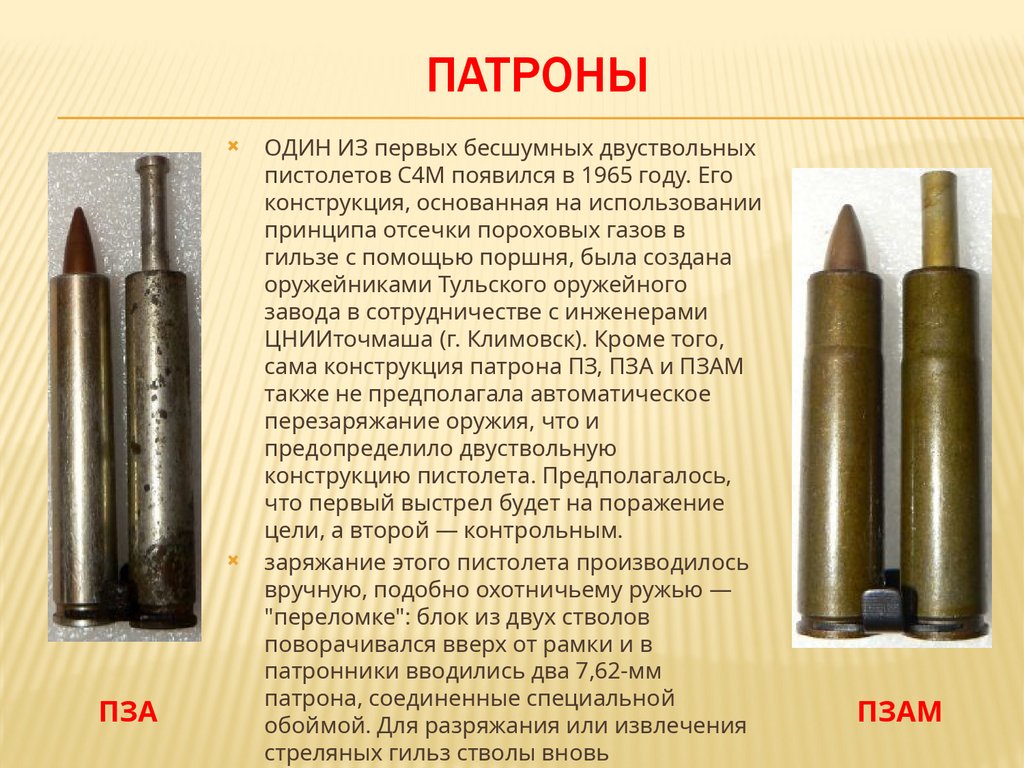

37. Патроны

ПАТРОНЫ
ПЗА
ОДИН ИЗ первых бесшумных двуствольных
пистолетов С4М появился в 1965 году. Его
конструкция, основанная на использовании
принципа отсечки пороховых газов в
гильзе с помощью поршня, была создана
оружейниками Тульского оружейного
завода в сотрудничестве с инженерами
ЦНИИточмаша (г. Климовск). Кроме того,
сама конструкция патрона ПЗ, ПЗА и ПЗАМ
также не предполагала автоматическое
перезаряжание оружия, что и
предопределило двуствольную
конструкцию пистолета. Предполагалось,
что первый выстрел будет на поражение
цели, а второй — контрольным.
заряжание этого пистолета производилось
вручную, подобно охотничьему ружью —
"переломке": блок из двух стволов
поворачивался вверх от рамки и в
патронники вводились два 7,62-мм
патрона, соединенные специальной
обоймой. Для разряжания или извлечения
стреляных гильз стволы вновь
ПЗАМ

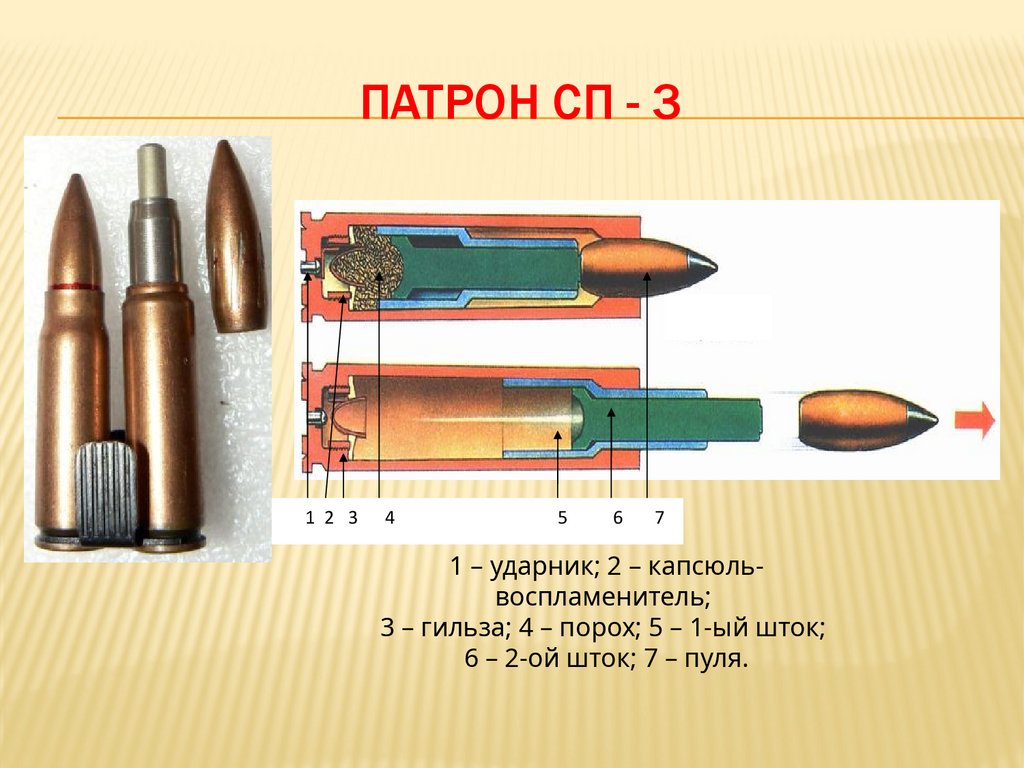

38. Патрон СП - 3

ПАТРОН СП - 3
1 2 3
4
5
6
7
1 – ударник; 2 – капсюльвоспламенитель;
3 – гильза; 4 – порох; 5 – 1-ый шток;
6 – 2-ой шток; 7 – пуля.

39. Патрон сп - 4

ПАТРОН СП - 4
1 2 3 4
5
1 – капсюль-воспламенитель; 2 – гильза; 3 – порох;
4 – поршень-толкатель; 5 – пуля.
Использование 7,62-мм специального патрона СП-4 позволило получить
очень высокие характеристики глушения звука выстрела. Ни один из
современных надульных глушителей не способен превзойти по этому
показателю СП-4. Высокий импульс отдачи патрона с отсечкой газов в гильзе
позволил добиться надежной работы в любых условиях. Толстостенная
стальная гильза обеспечивает придание пуле начальной скорости,
удержание толкающего поршня и пороховых газов в корпусе. .

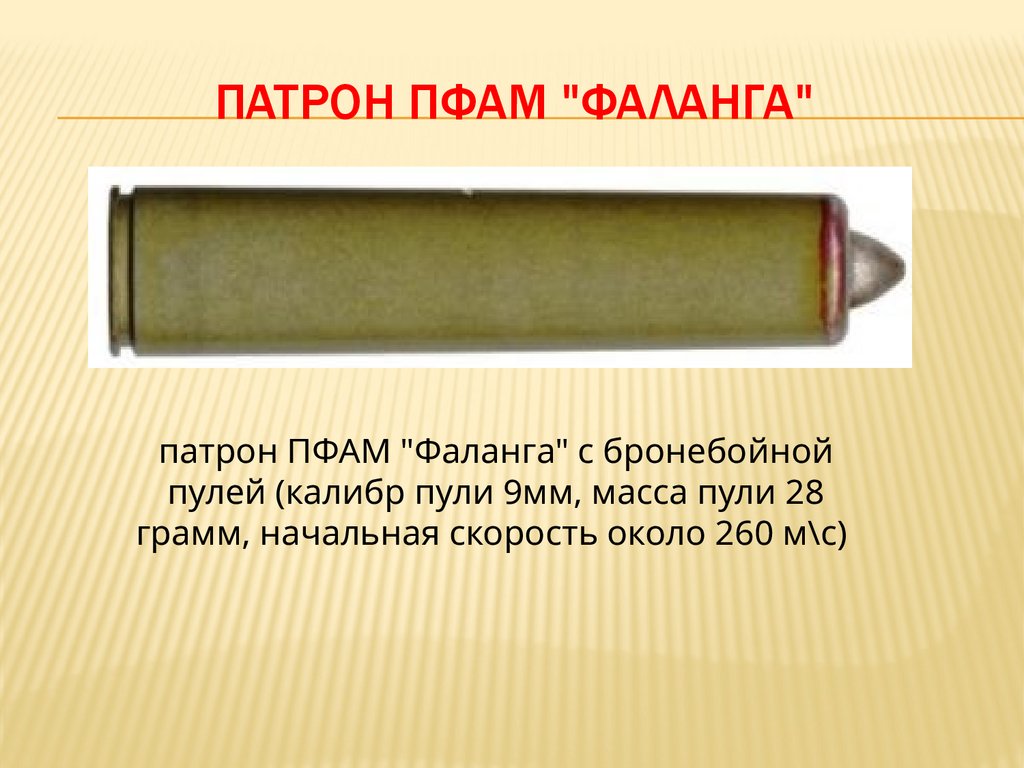

40. патрон ПФАМ "Фаланга"

ПАТРОН ПФАМ "ФАЛАНГА"
патрон ПФАМ "Фаланга" с бронебойной
пулей (калибр пули 9мм, масса пули 28
грамм, начальная скорость около 260 м\с)

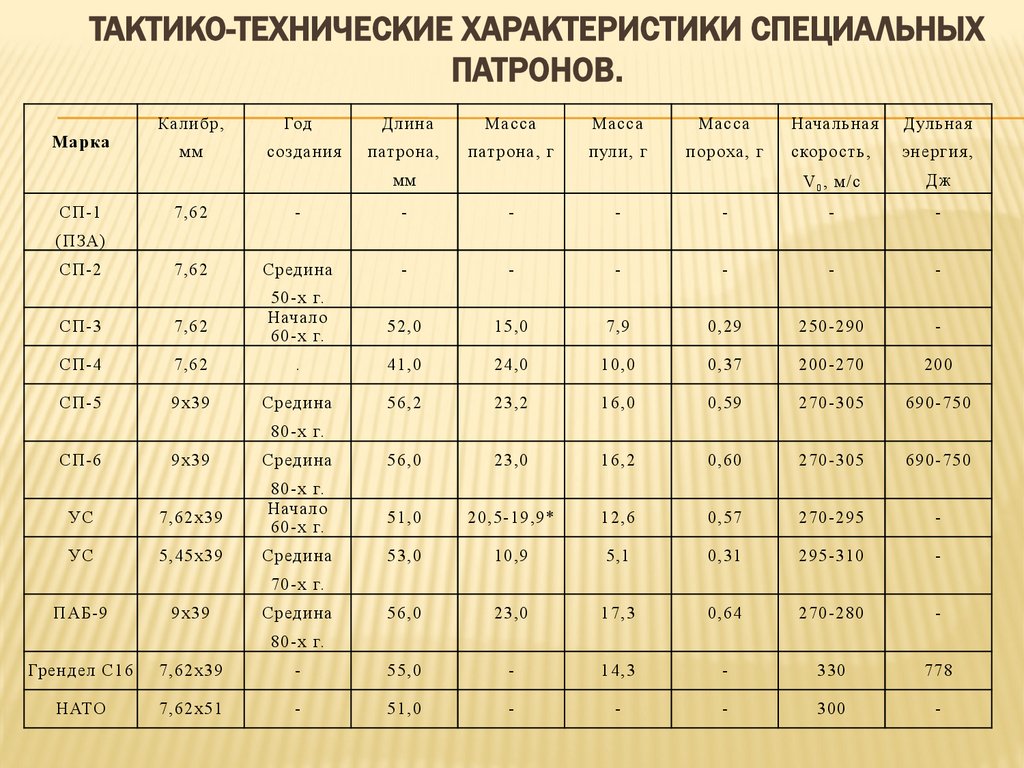

41. Тактико-технические характеристики специальных патронов.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПЕЦИАЛЬНЫХ
ПАТРОНОВ.
Марка
Калибр,
Год
Длина
Масса
Масса
Масса
Начальная
Дульная
мм
создания
патрона,
патрона, г
пули, г
пороха, г
скоро сть,
энергия,
V 0 , м/с
Дж
мм
СП-1
7,62
-
-
-
-
-
-
-
7,62
Средина
-
-
-
-
-
-
52,0
15,0
7,9
0,29
250-290
-
(ПЗА)
СП-2
50-х г.
Начало
60-х г.
СП-3
7,62
СП-4
7,62
.
41,0
24,0
10,0
0,37
200-270
200
СП-5
9х39
Средина
56,2
23,2
16,0
0,59
270-305
690-750
56,0
23,0
16,2
0,60
270-305
690-750
51,0
20,5-19,9*
12,6
0,57
270-295
-
53,0
10,9
5,1
0,31
295-310
-
56,0
23,0
17,3
0,64
270-280
-
80-х г.
СП-6
9х39
УС
7,62х39
УС
5,45х39
Средина
80-х г.
Начало
60-х г.
Средина
70-х г.
ПАБ-9
9х39
Средина
80-х г.
Грендел С16
7,62х39
-
55,0
-
14,3
-
330
778
НАТО
7,62х51
-
51,0
-
-
-
300
-

42. 4,5 мм специальных боеприпасов МПС

Примерно в 1975 году на вооружение ВМФ СССР принимается
комплекс оружия, состоявший из Автомата Подводного
Специального АПС, разработанного конструктором В.
В. Симоновым, и 5.66мм специальных боеприпасов
МПС. Патрон МПС создан на базе гильзы штатного
патрона 7Н6 5.45х39мм, оснащенной игловидной
пулей длиной 120 мм, и специально
загерметизированной.
Позже появились боеприпасы МПСТ с трассирующей
пулей. В подводном положении на глубине 5 метров
патрон МПС обеспечивает эффективную дальность
стрельбы по аквалангистам до 30 метров, на глубине
20 метров эффективная дальность снижается до 20
метров, а на 40 метрах – уже до 10 метров. При этом
надо иметь в виду, что дальность прямой видимости
на указанных глубинах без применения специального
оборудования не превышает эффективной дальности
стрельбы из АПС – то есть если противник виден, его
можно поразить. Автомат также допускает и стрельбу
на воздухе, однако в силу того, что пули не имеют
динамической стабилизации, достаточной для
существенно менее плотной воздушной среды,
точность стрельбы оказывается небольшой, а
эффективная дальность на воздухе оказывается
существенно меньше 100 метров.

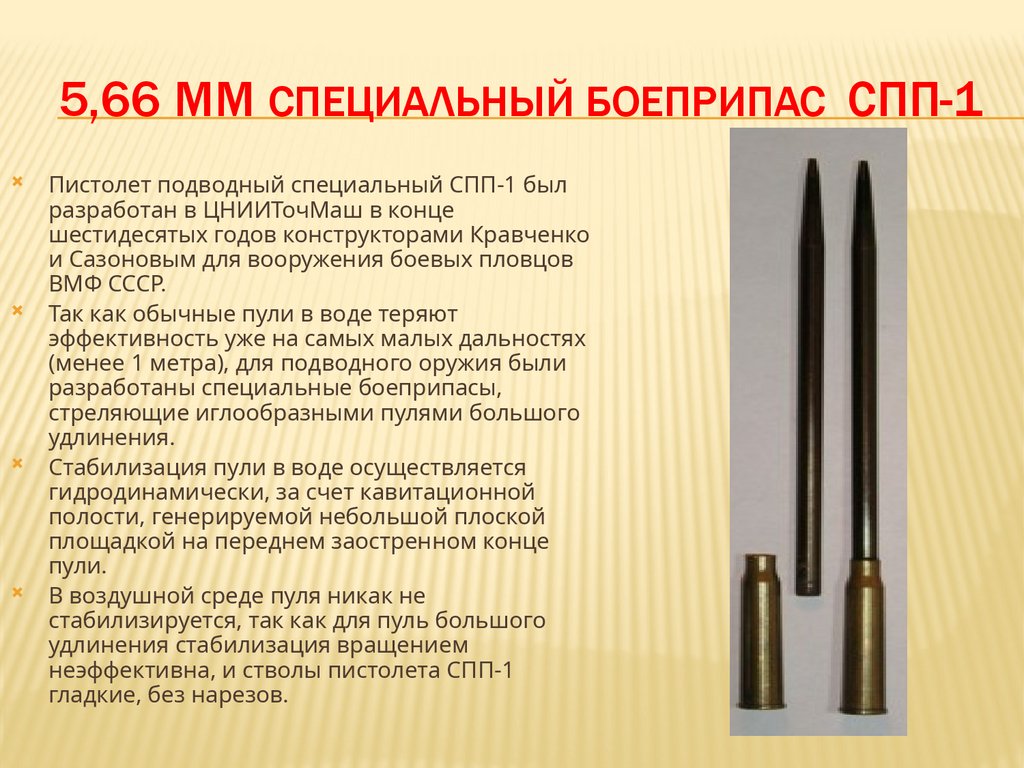

43. 5,66 мм специальный боеприпас СПП-1

5,66 ММ СПЕЦИАЛЬНЫЙ БОЕПРИПАС СПП-1
Пистолет подводный специальный СПП-1 был
разработан в ЦНИИТочМаш в конце
шестидесятых годов конструкторами Кравченко
и Сазоновым для вооружения боевых пловцов
ВМФ СССР.
Так как обычные пули в воде теряют
эффективность уже на самых малых дальностях
(менее 1 метра), для подводного оружия были
разработаны специальные боеприпасы,
стреляющие иглообразными пулями большого
удлинения.
Стабилизация пули в воде осуществляется
гидродинамически, за счет кавитационной
полости, генерируемой небольшой плоской
площадкой на переднем заостренном конце
пули.
В воздушной среде пуля никак не
стабилизируется, так как для пуль большого
удлинения стабилизация вращением
неэффективна, и стволы пистолета СПП-1
гладкие, без нарезов.

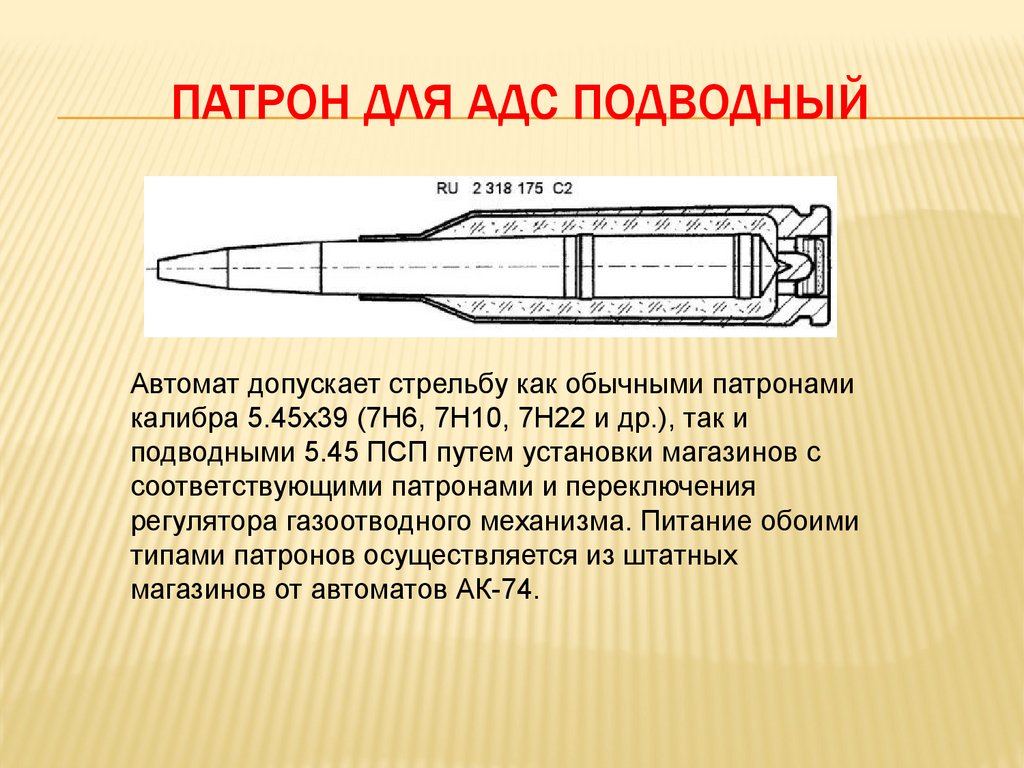

44. Патрон для АДС подводный

ПАТРОН ДЛЯ АДС ПОДВОДНЫЙ
Автомат допускает стрельбу как обычными патронами
калибра 5.45х39 (7Н6, 7Н10, 7Н22 и др.), так и
подводными 5.45 ПСП путем установки магазинов с
соответствующими патронами и переключения
регулятора газоотводного механизма. Питание обоими
типами патронов осуществляется из штатных
магазинов от автоматов АК-74.

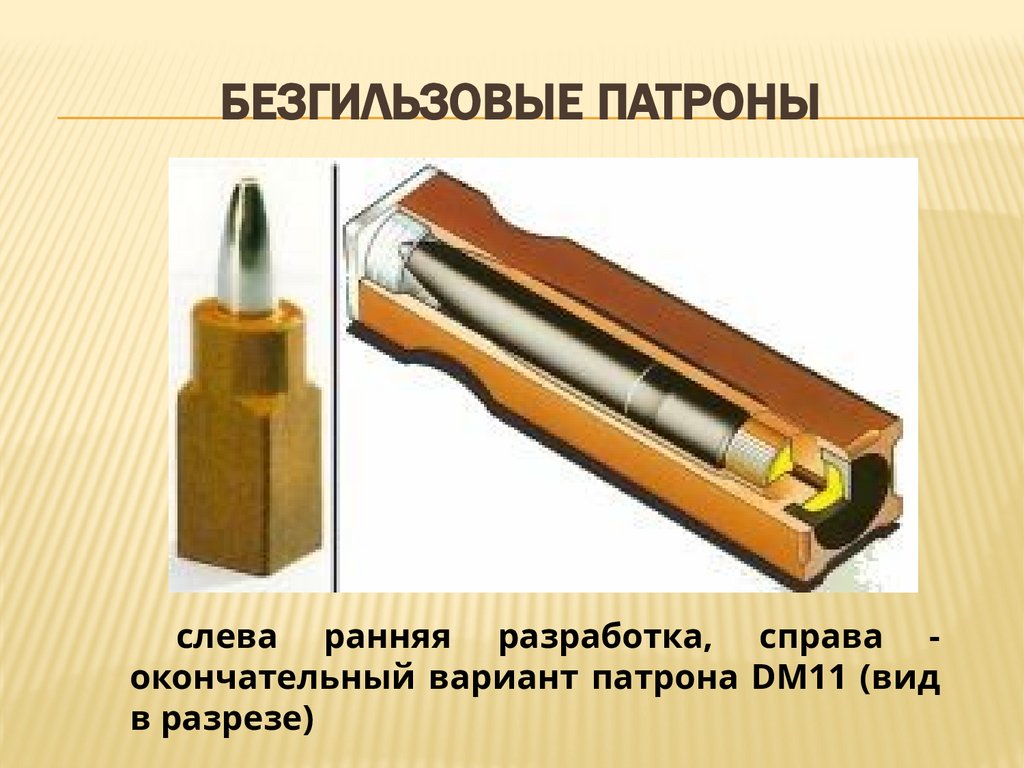

45. Безгильзовые патроны

БЕЗГИЛЬЗОВЫЕ ПАТРОНЫ
слева ранняя разработка, справа окончательный вариант патрона DM11 (вид
в разрезе)

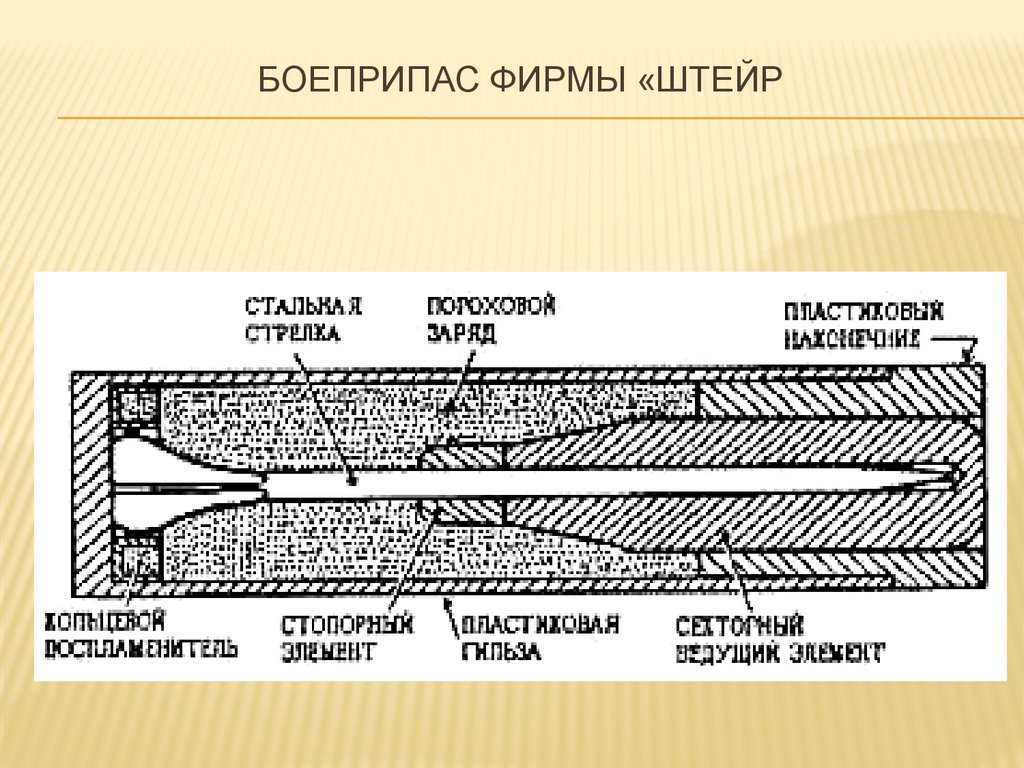

46. Боеприпас фирмы «Штейр

БОЕПРИПАС ФИРМЫ «ШТЕЙР

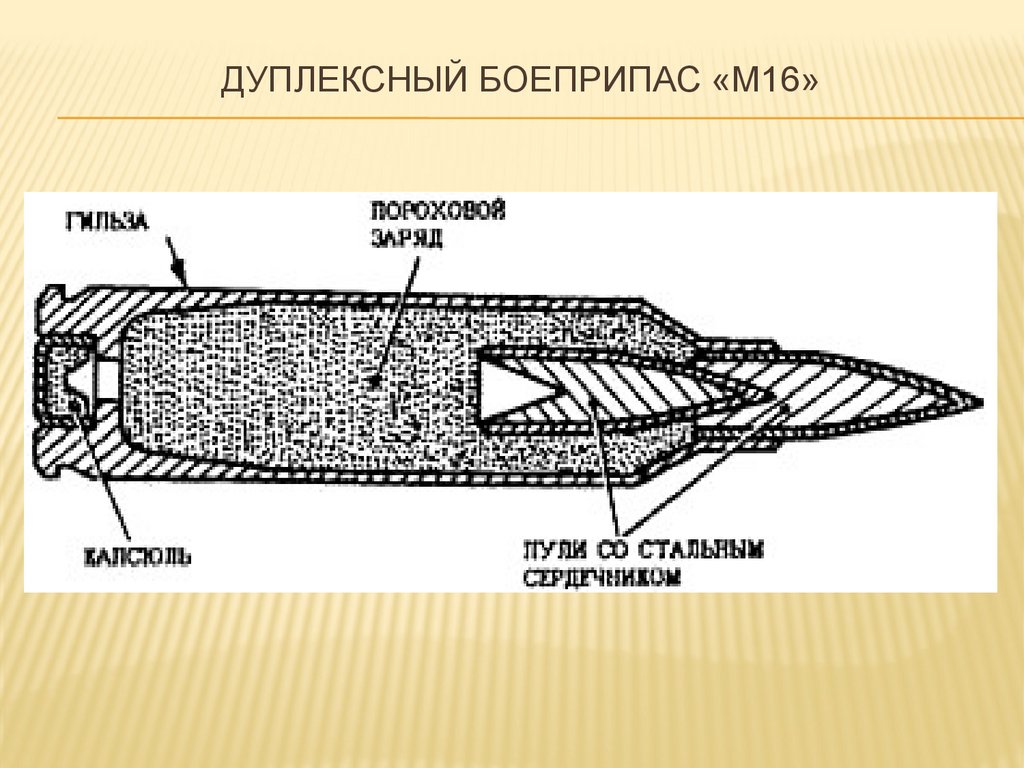

47. Дуплексный боеприпас «M16»

ДУПЛЕКСНЫЙ БОЕПРИПАС «M16»

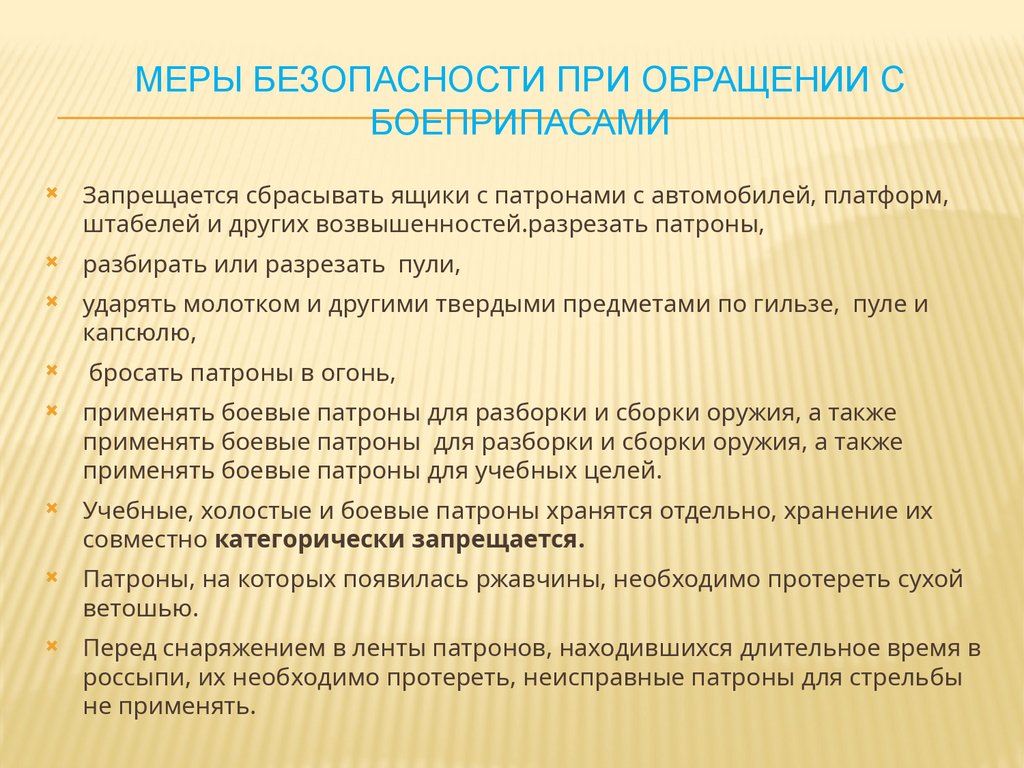

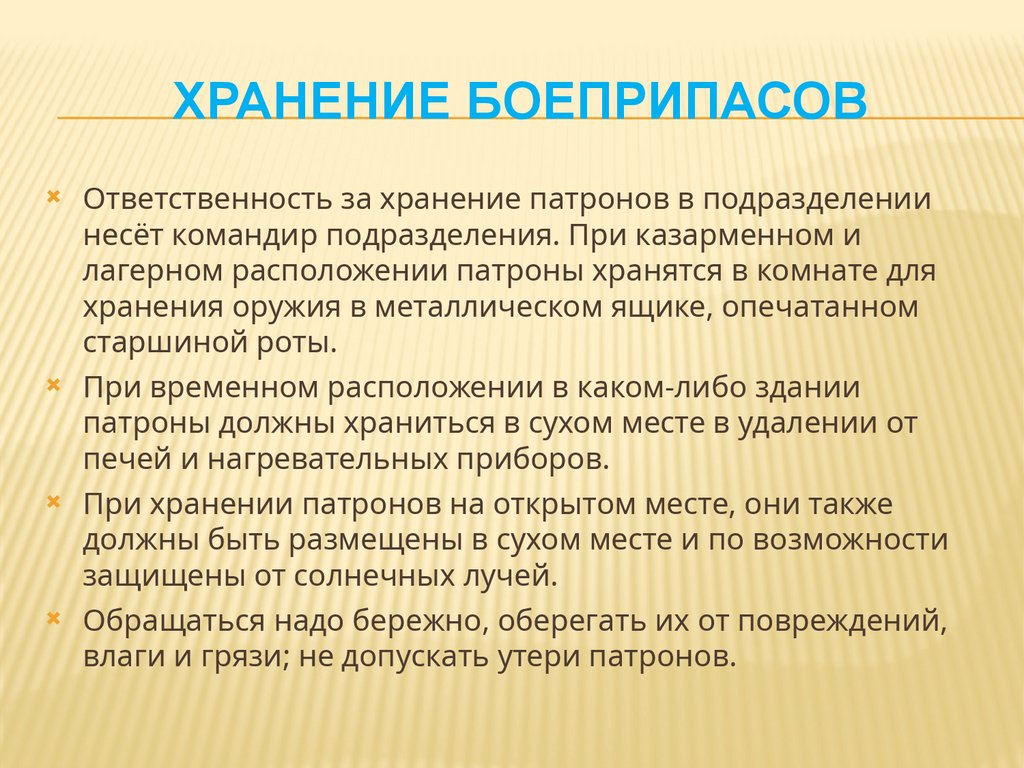

48. 4 - й учебный вопрос: Хранение патронов и обращение с ними

4 - Й УЧЕБНЫЙ ВОПРОС:
ХРАНЕНИЕ ПАТРОНОВ И ОБРАЩЕНИЕ
С НИМИ

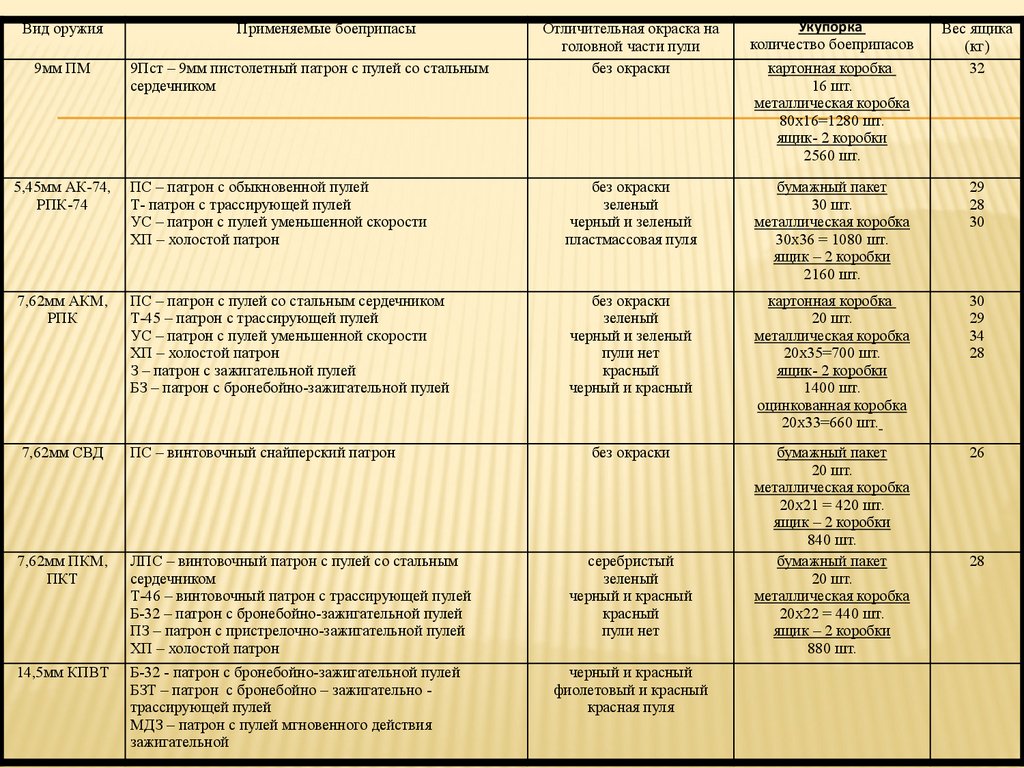

49.

Вид оружия
9мм ПМ
Применяемые боеприпасы
9Пст – 9мм пистолетный патрон с пулей со стальным
сердечником
Отличительная окраска на
головной части пули
без окраски
Укупорка
количество боеприпасов
картонная коробка
16 шт.
металлическая коробка
80х16=1280 шт.
ящик- 2 коробки
2560 шт.
Вес ящика
(кг)
32
5,45мм АК-74,
РПК-74
ПС – патрон с обыкновенной пулей
Т- патрон с трассирующей пулей
УС – патрон с пулей уменьшенной скорости
ХП – холостой патрон
без окраски
зеленый
черный и зеленый
пластмассовая пуля
бумажный пакет
30 шт.
металлическая коробка
30х36 = 1080 шт.
ящик – 2 коробки
2160 шт.
29
28
30
7,62мм АКМ,
РПК
ПС – патрон с пулей со стальным сердечником
Т-45 – патрон с трассирующей пулей
УС – патрон с пулей уменьшенной скорости
ХП – холостой патрон
З – патрон с зажигательной пулей
БЗ – патрон с бронебойно-зажигательной пулей
без окраски
зеленый
черный и зеленый
пули нет
красный
черный и красный
картонная коробка
20 шт.
металлическая коробка
20х35=700 шт.
ящик- 2 коробки
1400 шт.
оцинкованная коробка
20х33=660 шт.
30
29
34
28
7,62мм СВД
ПС – винтовочный снайперский патрон
без окраски
26
7,62мм ПКМ,
ПКТ
ЛПС – винтовочный патрон с пулей со стальным
сердечником
Т-46 – винтовочный патрон с трассирующей пулей
Б-32 – патрон с бронебойно-зажигательной пулей
ПЗ – патрон с пристрелочно-зажигательной пулей
ХП – холостой патрон
серебристый
зеленый
черный и красный
красный
пули нет
бумажный пакет
20 шт.
металлическая коробка
20х21 = 420 шт.
ящик – 2 коробки
840 шт.
бумажный пакет
20 шт.
металлическая коробка
20х22 = 440 шт.
ящик – 2 коробки
880 шт.
14,5мм КПВТ
Б-32 - патрон с бронебойно-зажигательной пулей
БЗТ – патрон с бронебойно – зажигательно трассирующей пулей
МДЗ – патрон с пулей мгновенного действия
зажигательной
черный и красный
фиолетовый и красный
красная пуля
28

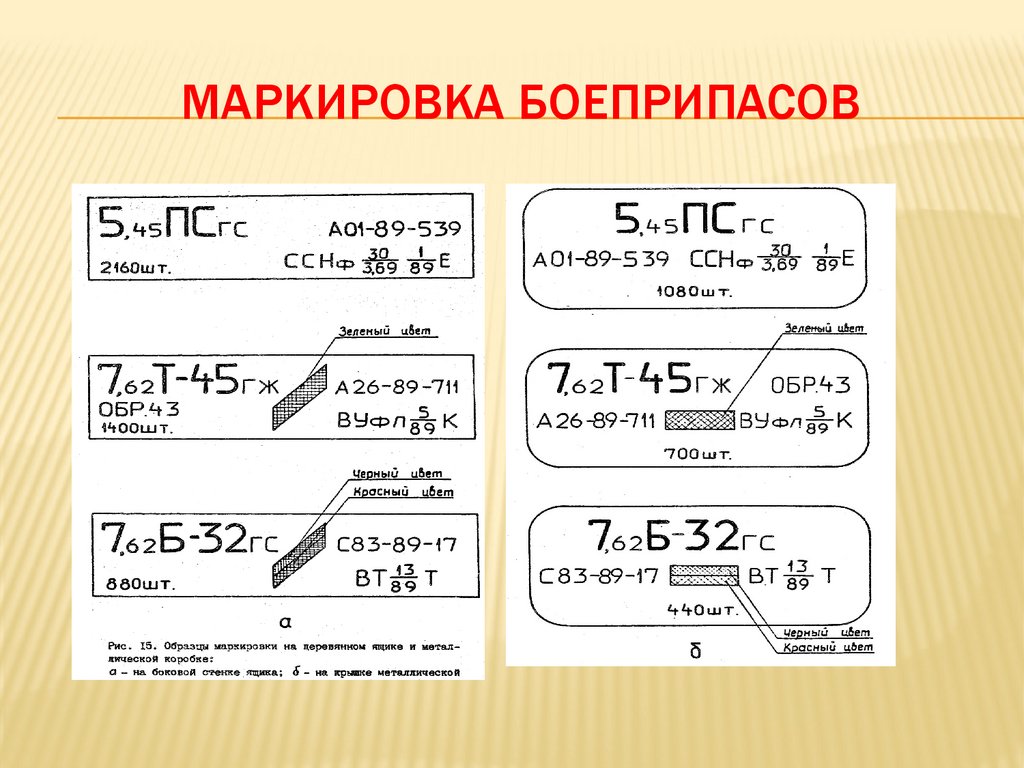

50. Маркировка боеприпасов

МАРКИРОВКА БОЕПРИПАСОВ

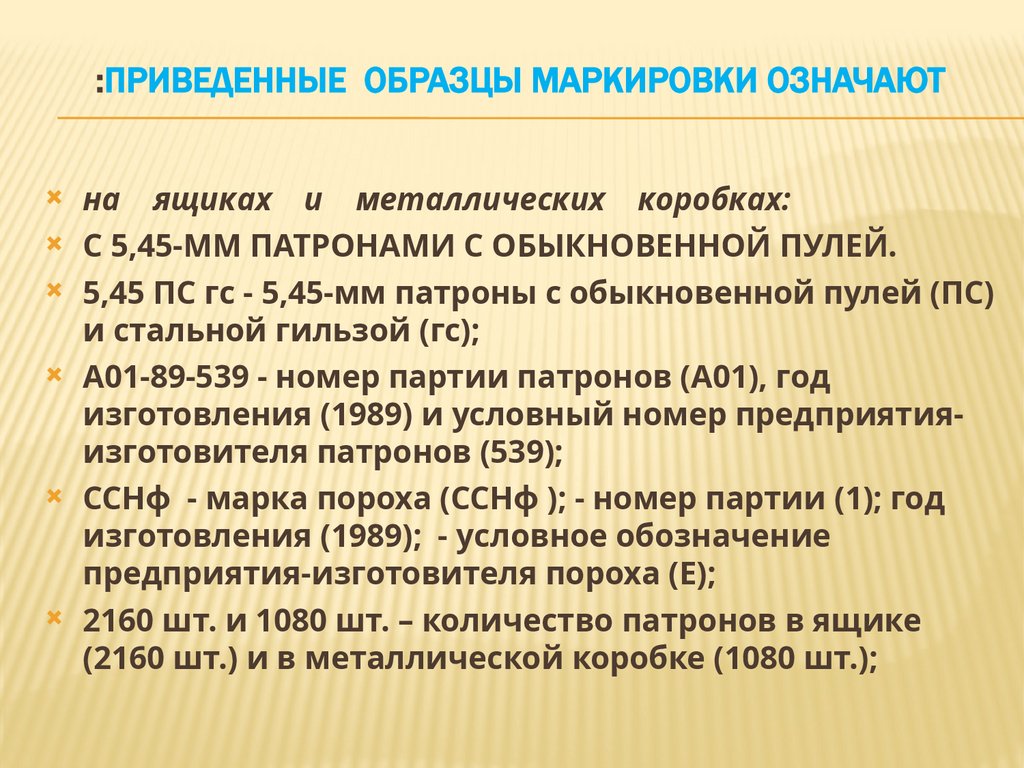

51. :Приведенные образцы маркировки означают

:ПРИВЕДЕННЫЕ ОБРАЗЦЫ МАРКИРОВКИ ОЗНАЧАЮТ
на ящиках и металлических коробках:
С 5,45-ММ ПАТРОНАМИ С ОБЫКНОВЕННОЙ ПУЛЕЙ.
5,45 ПС гс - 5,45-мм патроны с обыкновенной пулей (ПС)
и стальной гильзой (гс);
А01-89-539 - номер партии патронов (А01), год
изготовления (1989) и условный номер предприятияизготовителя патронов (539);
ССНф - марка пороха (ССНф ); - номер партии (1); год
изготовления (1989); - ус­ловное обозначение
предприятия-изготовителя пороха (Е);
2160 шт. и 1080 шт. – количество патронов в ящике
(2160 шт.) и в металлической коробке (1080 шт.);

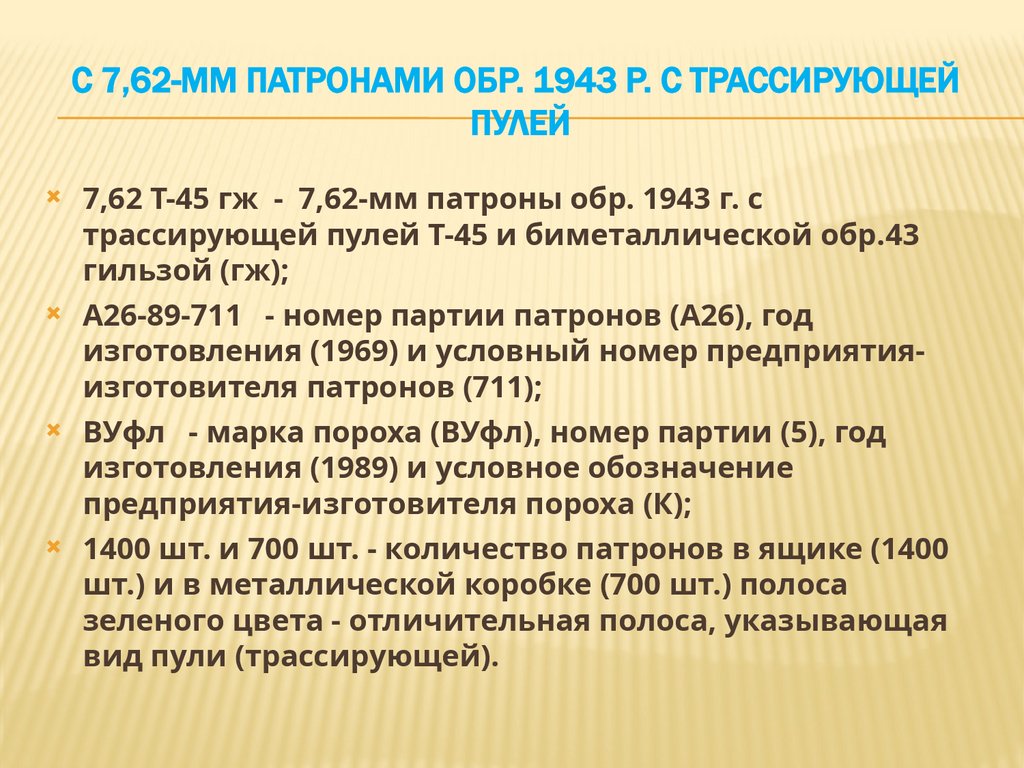

52. с 7,62-мм патронами обр. 1943 р. с трассирующей пулЕЙ

С 7,62-ММ ПАТРОНАМИ ОБР. 1943 Р. С ТРАССИРУЮЩЕЙ
ПУЛЕЙ
7,62 Т-45 гж - 7,62-мм патроны обр. 1943 г. с
трассирующей пулей Т-45 и биметаллической обр.43
гильзой (гж);
А26-89-711 - номер партии патронов (А26), год
изготовления (1969) и условный номер пред­приятияизготовителя патронов (711);
ВУфл - марка пороха (ВУфл), номер партии (5), год
изготовления (1989) и условное обозначение
предприятия-изготовителя пороха (К);
1400 шт. и 700 шт. - количество патронов в ящике (1400
шт.) и в металлической коробке (700 шт.) полоса
зеленого цвета - отличительная полоса, указывающая
вид пули (трассирующей).

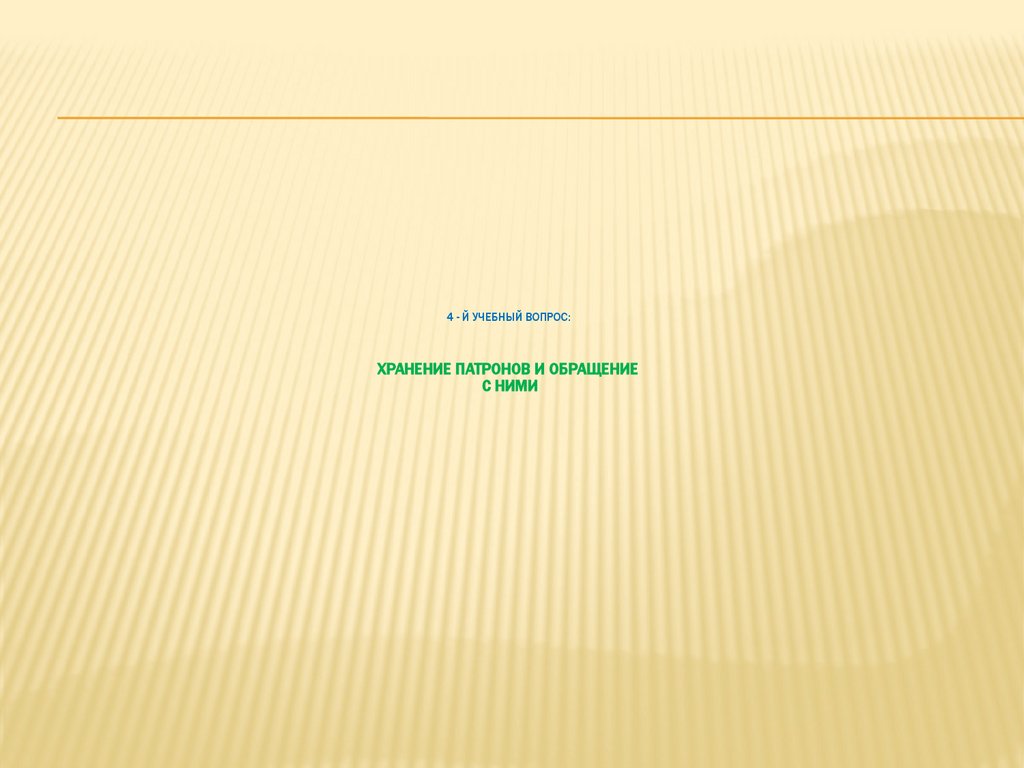

53. ХРАНЕНИЕ БОЕПРИПАСОВ

Ответственность за хранение патронов в подразделении
несёт командир подразделения. При казарменном и
лагерном расположении патроны хранятся в комнате для
хранения оружия в металлическом ящике, опечатанном
старшиной роты.
При временном расположении в каком-либо здании
патроны должны храниться в сухом месте в удалении от
печей и нагревательных приборов.
При хранении патронов на открытом месте, они также
должны быть размещены в сухом месте и по возможности
защищены от солнечных лучей.
Обращаться надо бережно, оберегать их от повреждений,
влаги и грязи; не допускать утери патронов.

54. МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С БОЕПРИПАСАМИ

Запрещается сбрасывать ящики с патронами с автомобилей, платформ,
штабелей и других возвышенностей.разрезать патроны,
разбирать или разрезать пули,
ударять молотком и другими твердыми предметами по гильзе, пуле и
капсюлю,
бросать патроны в огонь,
применять боевые патроны для разборки и сборки оружия, а также
применять боевые патроны для разборки и сборки оружия, а также
применять боевые патроны для учебных целей.
Учебные, холостые и боевые патроны хранятся отдельно, хранение их
совместно категорически запрещается.
Патроны, на которых появилась ржавчины, необходимо протереть сухой
ветошью.
Перед снаряжением в ленты патронов, находившихся длительное время в
россыпи, их необходимо протереть, неисправные патроны для стрельбы
не применять.
