1.

3D РУЧКА
Устройство и особенности
использования.

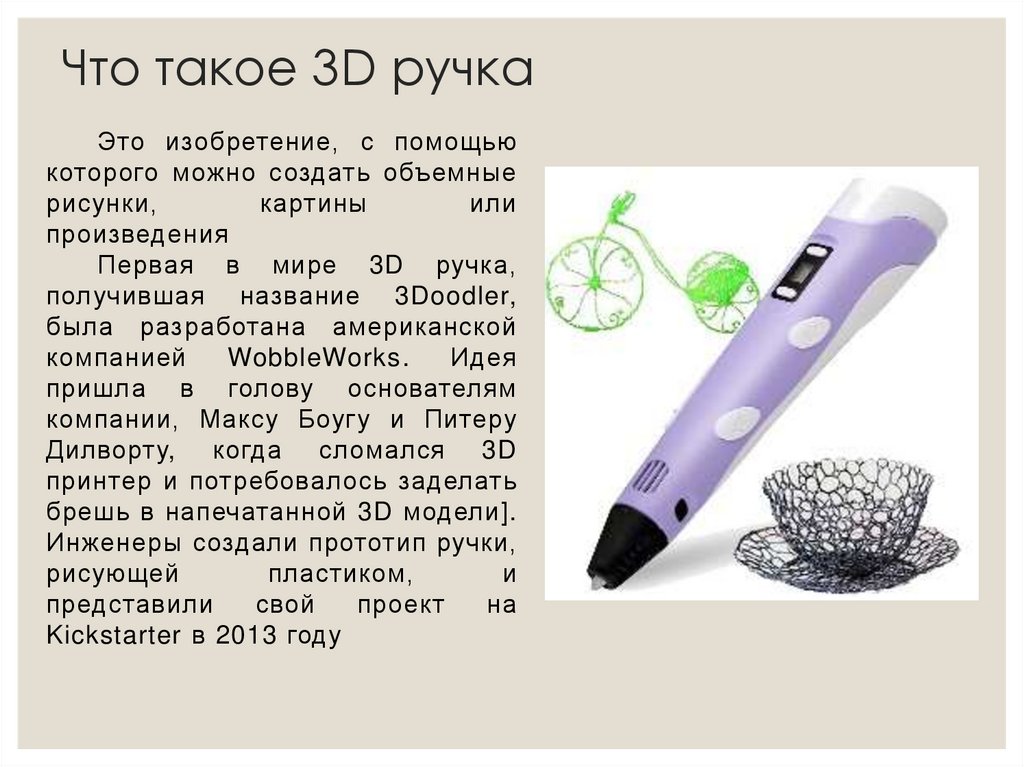

2. Что такое 3D ручка

Это изобретение, с помощью
которого можно создать объемные
рисунки,
картины
или
произведения
Первая в мире 3D ручка,
получившая название 3Doodler,
была разработана американской
компанией
WobbleWorks.
Идея
пришла в голову основателям
компании, Максу Боугу и Питеру
Дилворту, когда сломался 3D
принтер и потребовалось заделать
брешь в напечатанной 3D модели].
Инженеры создали прототип ручки,
рисующей
пластиком,
и
представили
свой
проект
на
Kickstarter в 2013 году

3. 3D рисование

3D
ручка
превосходный
способ
самореализации,
она
помогает
в
короткие сроки и с минимальными
усилиями
сделать
настоящее
произведение из пластика.

4.

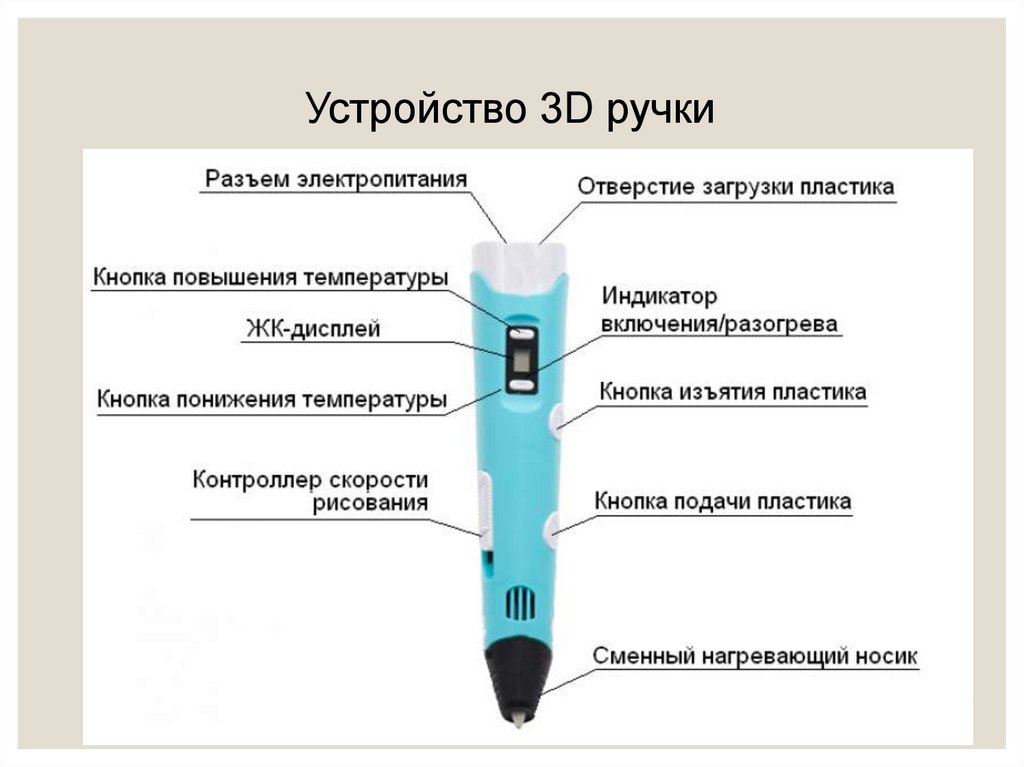

Устройство 3D ручки

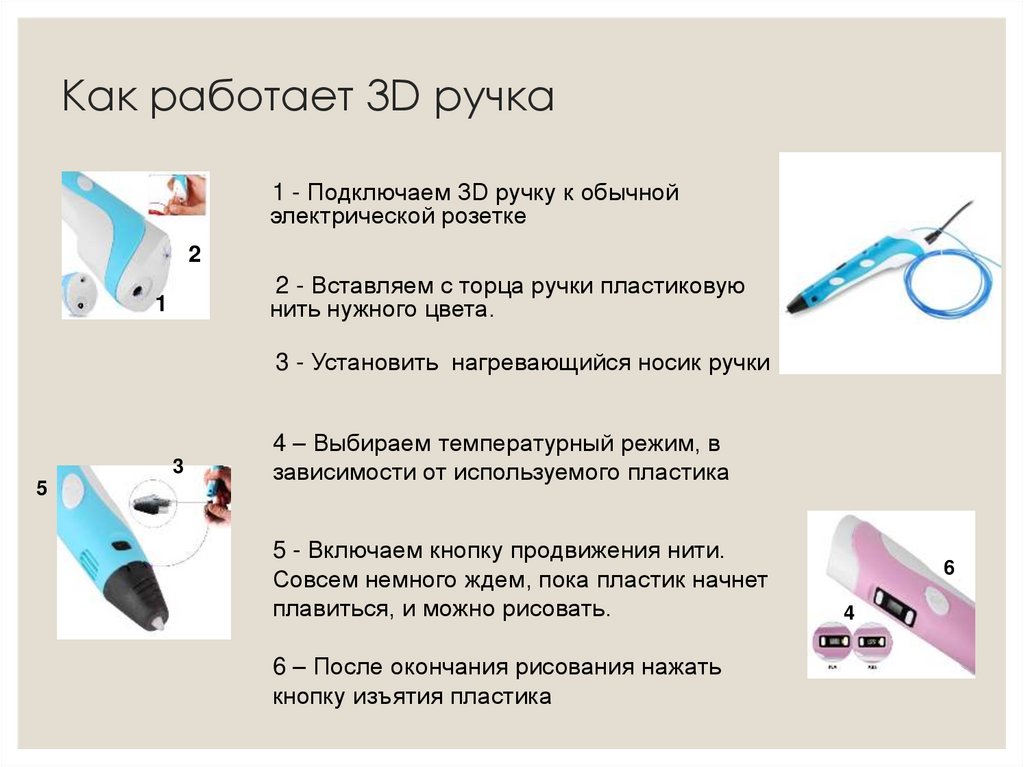

5. Как работает 3D ручка

1 - Подключаем 3D ручку к обычной
электрической розетке
2
2 - Вставляем с торца ручки пластиковую
нить нужного цвета.
1
3 - Установить нагревающийся носик ручки
3
5
4 – Выбираем температурный режим, в
зависимости от используемого пластика
5 - Включаем кнопку продвижения нити.
Совсем немного ждем, пока пластик начнет
плавиться, и можно рисовать.
6 – После окончания рисования нажать
кнопку изъятия пластика
6
4

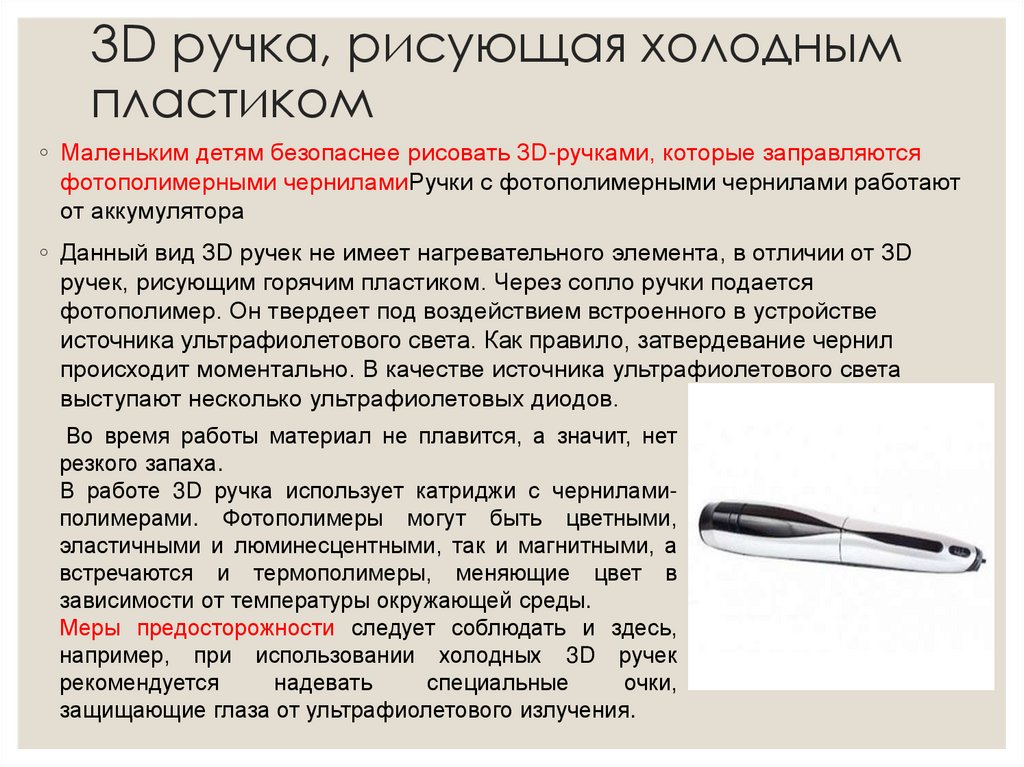

6. 3D ручка, рисующая холодным пластиком

◦ Маленьким детям безопаснее рисовать 3D-ручками, которые заправляются
фотополимерными черниламиРучки с фотополимерными чернилами работают
от аккумулятора
◦ Данный вид 3D ручек не имеет нагревательного элемента, в отличии от 3D
ручек, рисующим горячим пластиком. Через сопло ручки подается
фотополимер. Он твердеет под воздействием встроенного в устройстве
источника ультрафиолетового света. Как правило, затвердевание чернил
происходит моментально. В качестве источника ультрафиолетового света
выступают несколько ультрафиолетовых диодов.
Во время работы материал не плавится, а значит, нет
резкого запаха.
В работе 3D ручка использует катриджи с черниламиполимерами. Фотополимеры могут быть цветными,
эластичными и люминесцентными, так и магнитными, а
встречаются и термополимеры, меняющие цвет в
зависимости от температуры окружающей среды.
Меры предосторожности следует соблюдать и здесь,
например, при использовании холодных 3D ручек
рекомендуется
надевать
специальные
очки,
защищающие глаза от ультрафиолетового излучения.

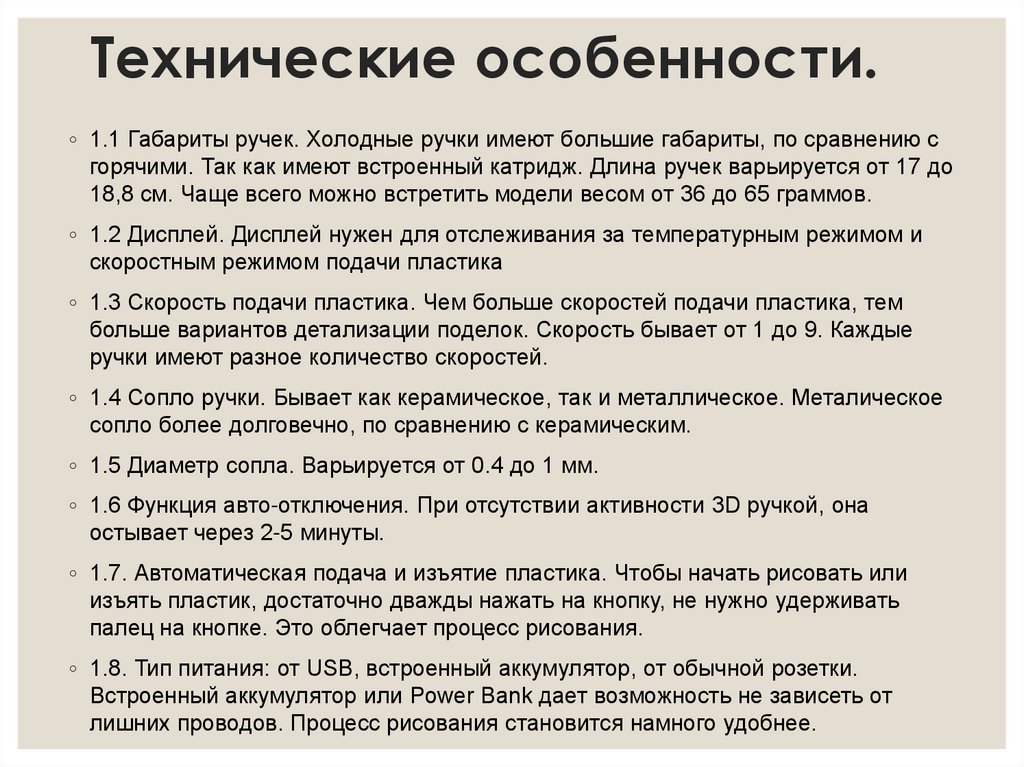

7. Технические особенности.

◦ 1.1 Габариты ручек. Холодные ручки имеют большие габариты, по сравнению с
горячими. Так как имеют встроенный катридж. Длина ручек варьируется от 17 до
18,8 см. Чаще всего можно встретить модели весом от 36 до 65 граммов.
◦ 1.2 Дисплей. Дисплей нужен для отслеживания за температурным режимом и
скоростным режимом подачи пластика
◦ 1.3 Скорость подачи пластика. Чем больше скоростей подачи пластика, тем
больше вариантов детализации поделок. Скорость бывает от 1 до 9. Каждые
ручки имеют разное количество скоростей.
◦ 1.4 Сопло ручки. Бывает как керамическое, так и металлическое. Металическое
сопло более долговечно, по сравнению с керамическим.
◦ 1.5 Диаметр сопла. Варьируется от 0.4 до 1 мм.
◦ 1.6 Функция авто-отключения. При отсутствии активности 3D ручкой, она
остывает через 2-5 минуты.
◦ 1.7. Автоматическая подача и изъятие пластика. Чтобы начать рисовать или
изъять пластик, достаточно дважды нажать на кнопку, не нужно удерживать
палец на кнопке. Это облегчает процесс рисования.
◦ 1.8. Тип питания: от USB, встроенный аккумулятор, от обычной розетки.
Встроенный аккумулятор или Power Bank дает возможность не зависеть от
лишних проводов. Процесс рисования становится намного удобнее.

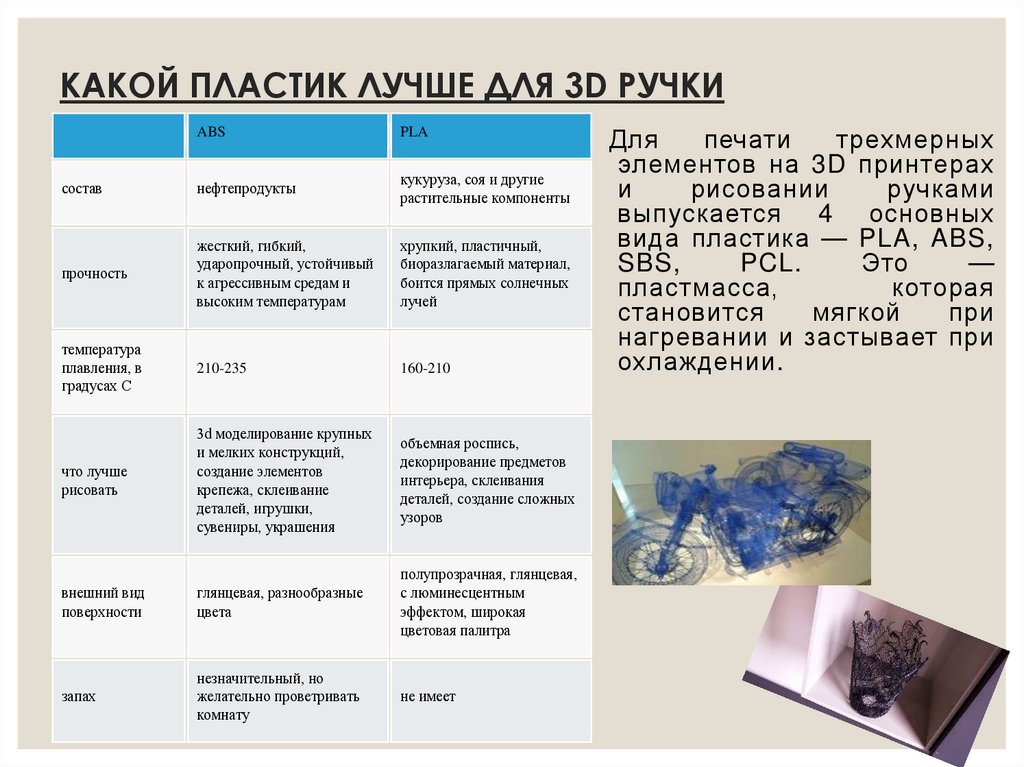

8. КАКОЙ ПЛАСТИК ЛУЧШЕ ДЛЯ 3D РУЧКИ

ABS
PLA
состав
нефтепродукты
кукуруза, соя и другие
растительные компоненты
прочность
жесткий, гибкий,
ударопрочный, устойчивый
к агрессивным средам и
высоким температурам
хрупкий, пластичный,
биоразлагаемый материал,
боится прямых солнечных
лучей
температура
плавления, в
градусах C
210-235
160-210
что лучше
рисовать
3d моделирование крупных
и мелких конструкций,
создание элементов
крепежа, склеивание
деталей, игрушки,
сувениры, украшения
объемная роспись,
декорирование предметов
интерьера, склеивания
деталей, создание сложных
узоров
внешний вид
поверхности
глянцевая, разнообразные
цвета
полупрозрачная, глянцевая,
с люминесцентным
эффектом, широкая
цветовая палитра
запах
незначительный, но
желательно проветривать
комнату
не имеет
Для
печати
трехмерных
элементов на 3D принтерах
и
рисовании
ручками
выпускается 4 основных
вида пластика — PLA, ABS,
SBS,
PCL.
Это
—
пластмасса,
которая
становится
мягкой
при
нагревании и застывает при
охлаждении.

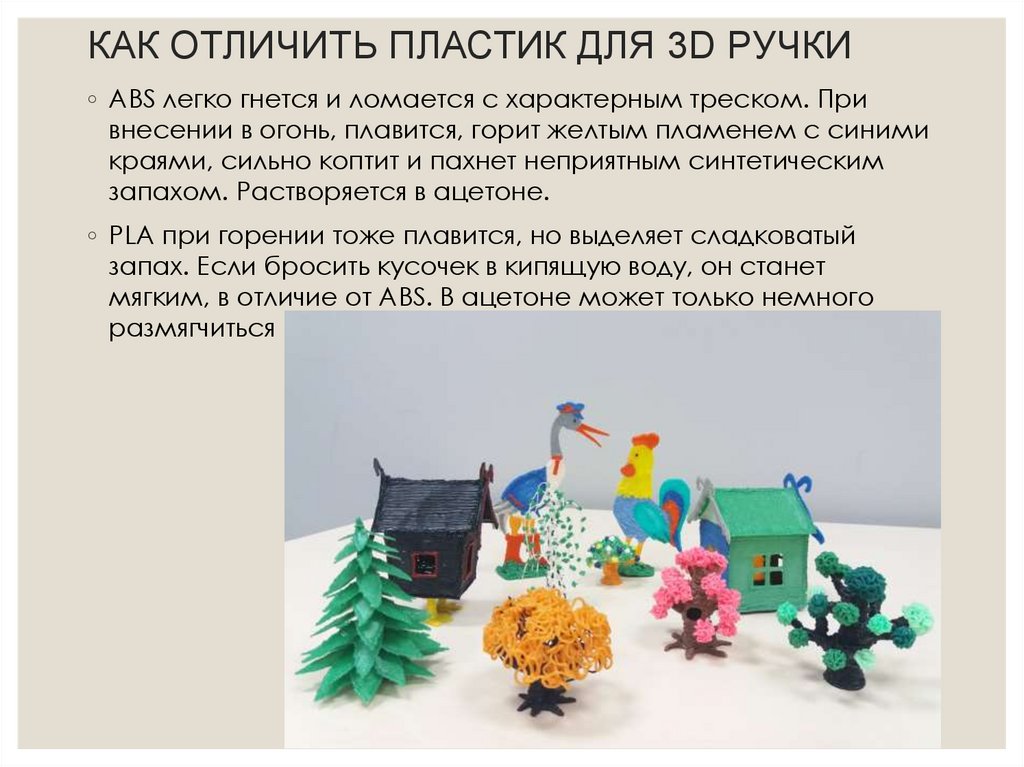

9. КАК ОТЛИЧИТЬ ПЛАСТИК ДЛЯ 3D РУЧКИ

◦ ABS легко гнется и ломается с характерным треском. При
внесении в огонь, плавится, горит желтым пламенем с синими
краями, сильно коптит и пахнет неприятным синтетическим
запахом. Растворяется в ацетоне.
◦ PLA при горении тоже плавится, но выделяет сладковатый
запах. Если бросить кусочек в кипящую воду, он станет
мягким, в отличие от ABS. В ацетоне может только немного
размягчиться

10. Меры предосторожности

Как правильно использовать 3D ручку:
1.Во время рисования следить за тем, чтобы всегда
оставался не менее 10 см пластика снаружи ручки.
Если весь пластик окажется в ручке, он может застрянет там и изделие придется
ремонтировать.
2. После рисования нажмите кнопку извлечения пластика и
аккуратно, не дёргая извлеките оставшийся пластик из ручки.
Если сделать это резко вы можете повредить механизм подачи
пластика.
3 Не разбирайте ручку самостоятельно
4. Работать ручкой нужно осторожно, вовремя работы
стальной наконечник разогревается до температуры 230 С.
Маленькие дети должны работать под присмотром
родителей, чтобы не получить ожог.

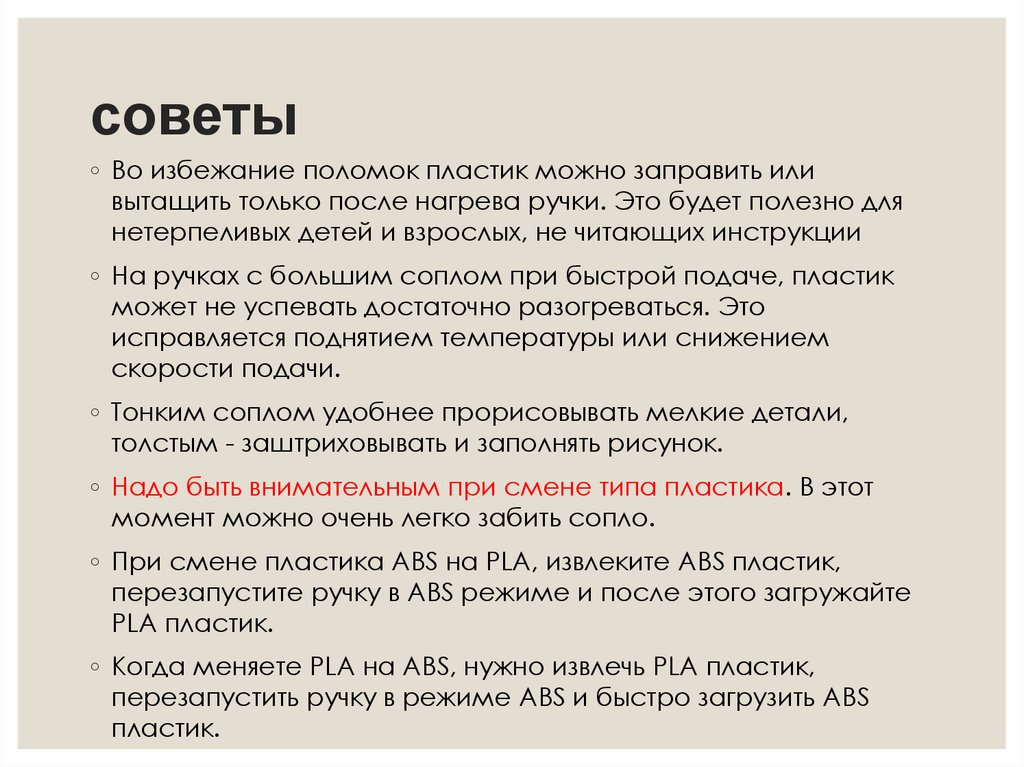

11. советы

◦ Во избежание поломок пластик можно заправить или
вытащить только после нагрева ручки. Это будет полезно для
нетерпеливых детей и взрослых, не читающих инструкции
◦ На ручках с большим соплом при быстрой подаче, пластик
может не успевать достаточно разогреваться. Это
исправляется поднятием температуры или снижением
скорости подачи.
◦ Тонким соплом удобнее прорисовывать мелкие детали,
толстым - заштриховывать и заполнять рисунок.
◦ Надо быть внимательным при смене типа пластика. В этот
момент можно очень легко забить сопло.
◦ При смене пластика ABS на PLA, извлеките ABS пластик,
перезапустите ручку в ABS режиме и после этого загружайте
PLA пластик.
◦ Когда меняете PLA на ABS, нужно извлечь PLA пластик,
перезапустить ручку в режиме ABS и быстро загрузить ABS
пластик.

12.

3. Архитекторам, инженерам и конструкторам
3D ручка отличный инструмент для
создания макетов, трехмерных моделей и
других необходимых изделий. Создать
объемный макет или эскиз можно в
режиме реального времени, вместе с
заказчиком.
4. Педагогам (детские кружки, школы, ВУЗы)
Это отличная возможность научить детей
создавать трехмерные объекты своими
руками. С помощью 3D ручка можно учить
создавать объемные фигуры, конструкции,
картины или модели. Ручка найдет применение во
всех областях и будет отличным дополнением к
теоретическим знаниям.
Помимо этого, ручка всегда пригодится в быту.
Большая часть пластмассовых изделий дома и
игрушек сделаны из ABS пластика, которым рисует
3D ручка. Вы всегда сможет починить и склеить
сломанные вещи с помощью 3D ручки и пластика

13. Примеры работ

14. Примеры

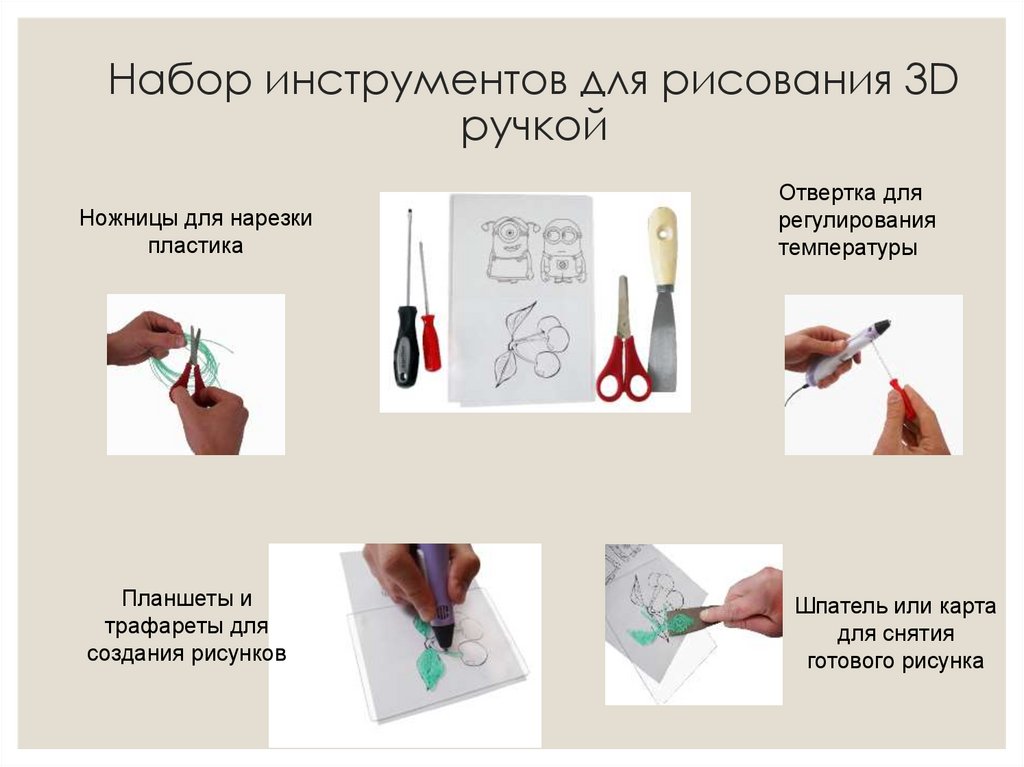

15. Набор инструментов для рисования 3D ручкой

Ножницы для нарезки
пластика
Планшеты и
трафареты для
создания рисунков
Отвертка для
регулирования
температуры
Шпатель или карта
для снятия
готового рисунка

16. Бабочки
