Электроемкость. Конденсаторы. Соединение конденсаторов(1)

1. Электроемкость. Конденсаторы. Соединение конденсаторов

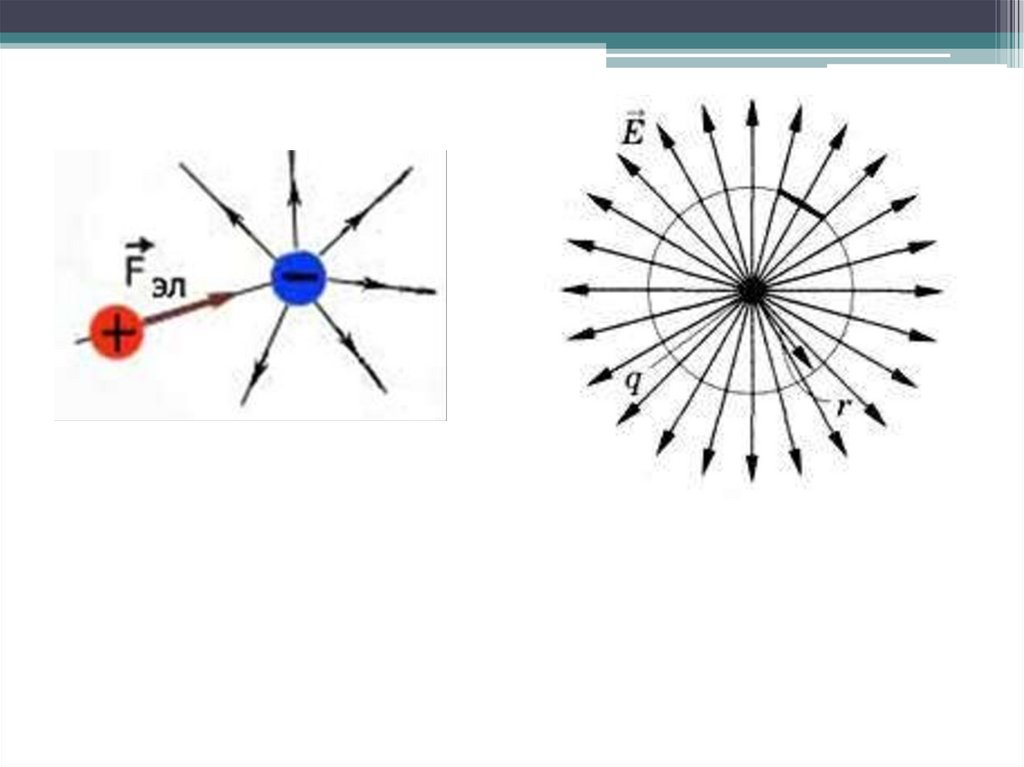

2.

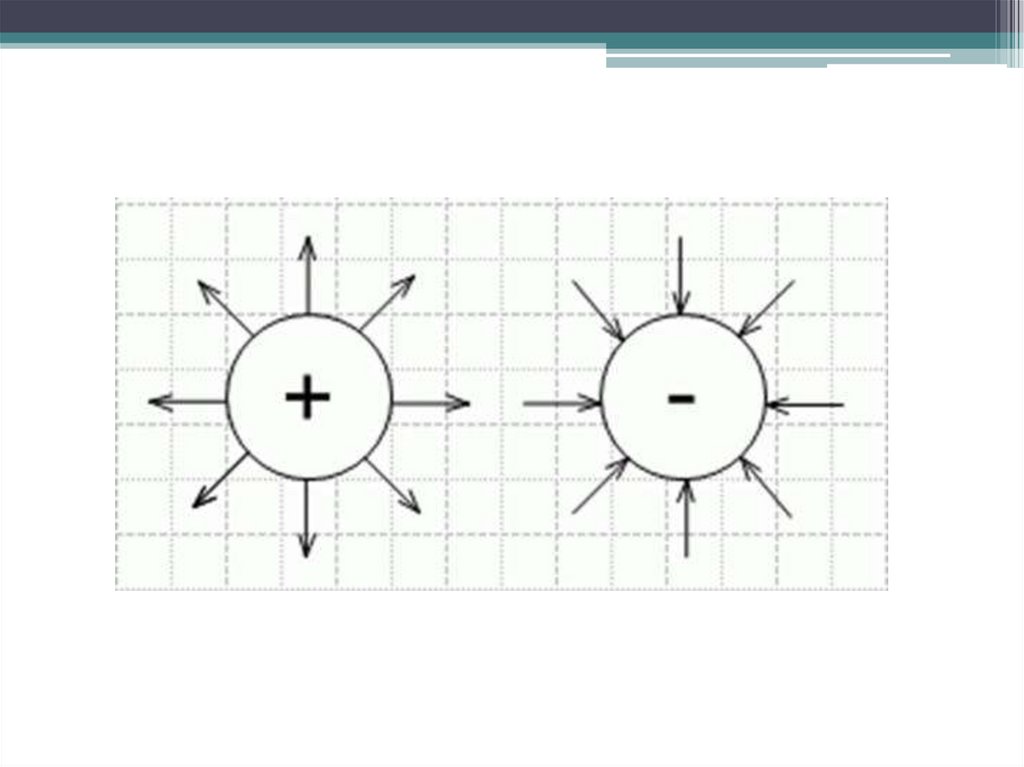

3.

4.

5.

F Н
E
q Кл
F k q1
E
2
q2
r

6.

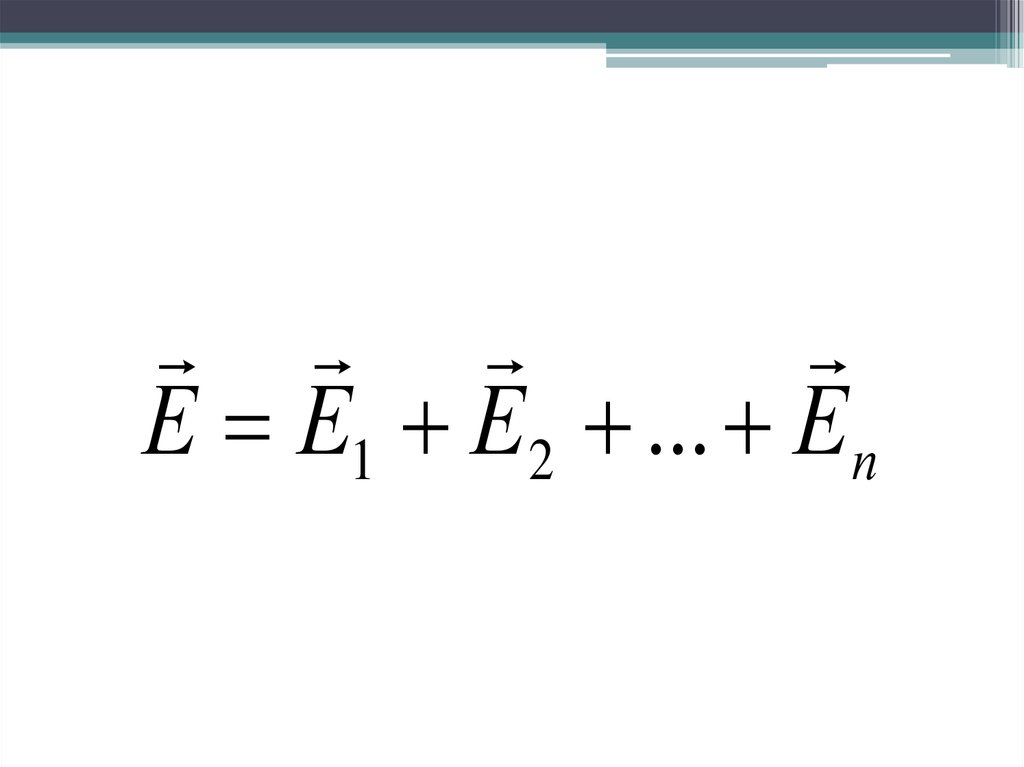

Е Е1 Е 2 ... Е п

7. Электроемкость. Конденсаторы. Соединение конденсаторов

8.

Вспышка фотоаппарата и тачскрин
на телефоне невозможны без конденсаторов.
Да что там — ни один современный прибор
без конденсатора работать не будет.
Конденсатором называется электротехническое
устройство способное накапливать и своевременно
отдавать электрическую энергию

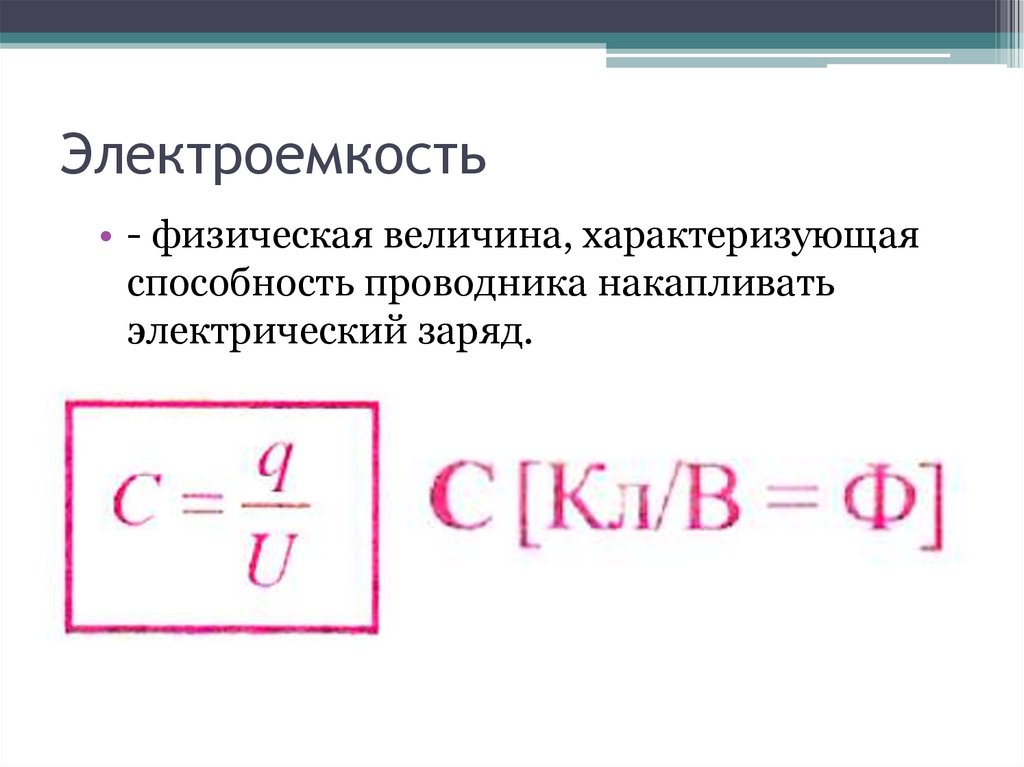

9. Электроемкость

• - физическая величина, характеризующая
способность проводника накапливать
электрический заряд.

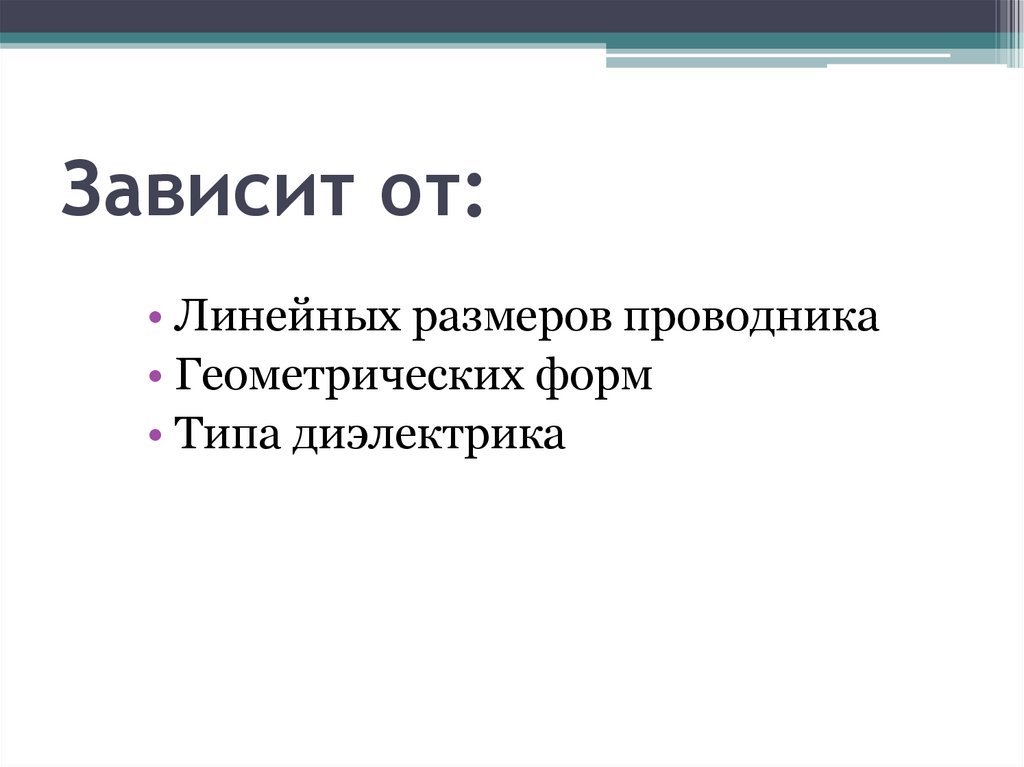

10. Зависит от:

• Линейных размеров проводника
• Геометрических форм
• Типа диэлектрика

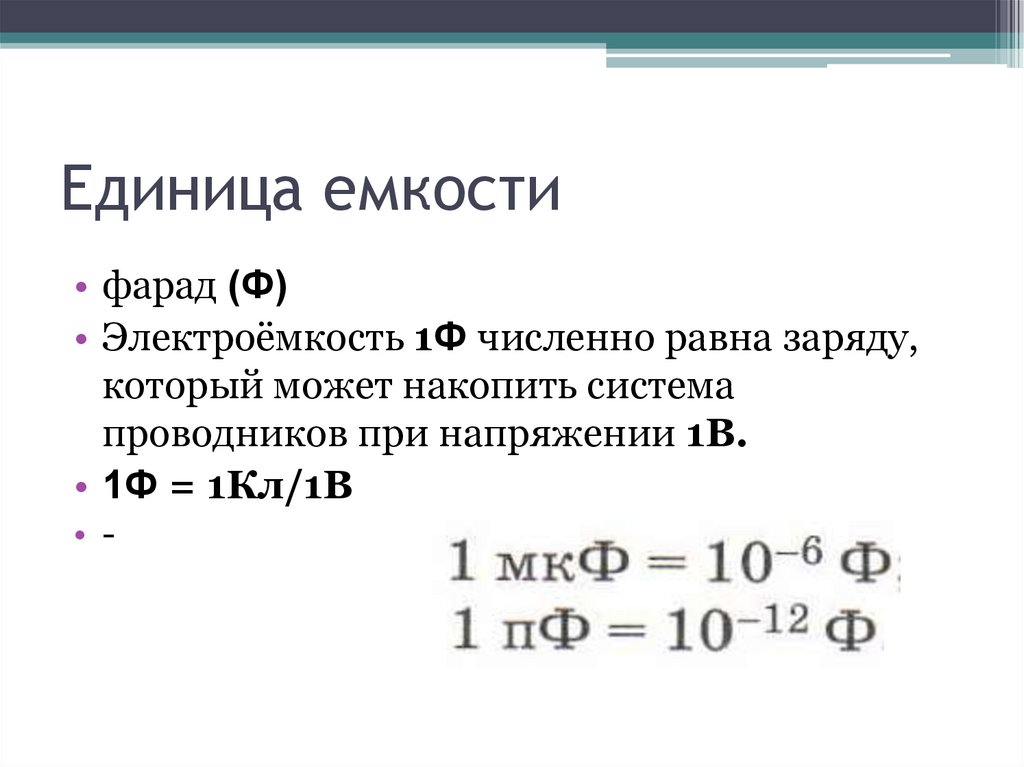

11. Единица емкости

• фарад (Ф)
• Электроёмкость 1Ф численно равна заряду,
который может накопить система
проводников при напряжении 1В.
• 1Ф = 1Кл/1В
• -

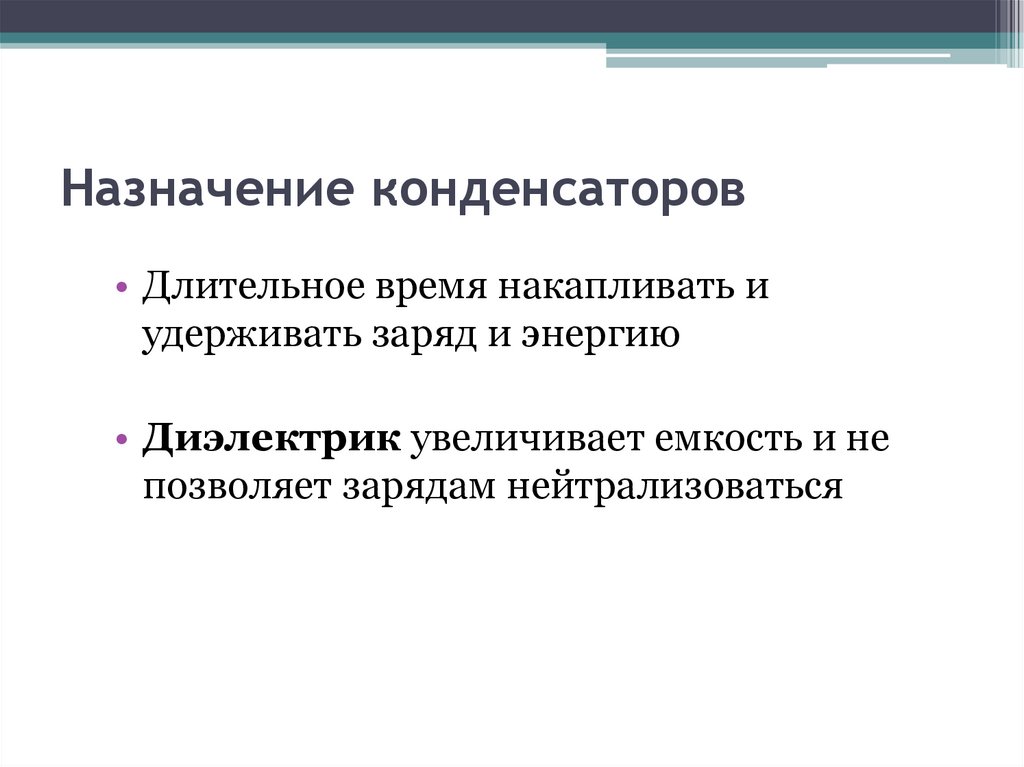

12. Назначение конденсаторов

• Длительное время накапливать и
удерживать заряд и энергию
• Диэлектрик увеличивает емкость и не
позволяет зарядам нейтрализоваться

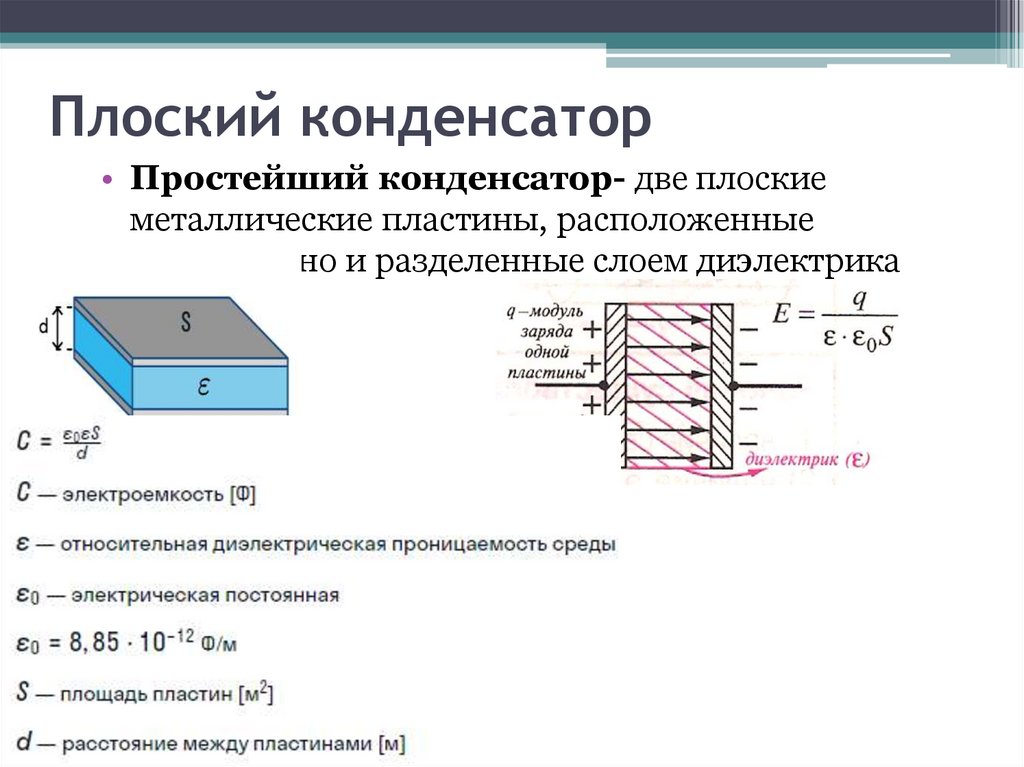

13. Плоский конденсатор

• Простейший конденсатор- две плоские
металлические пластины, расположенные
параллельно и разделенные слоем диэлектрика

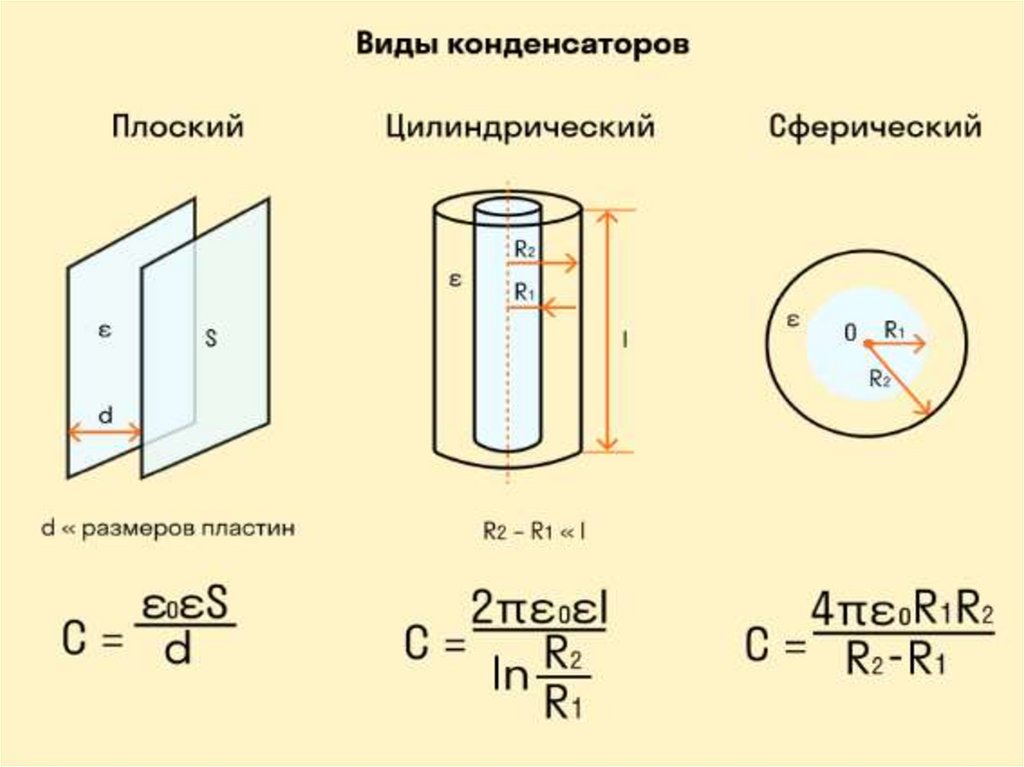

14.

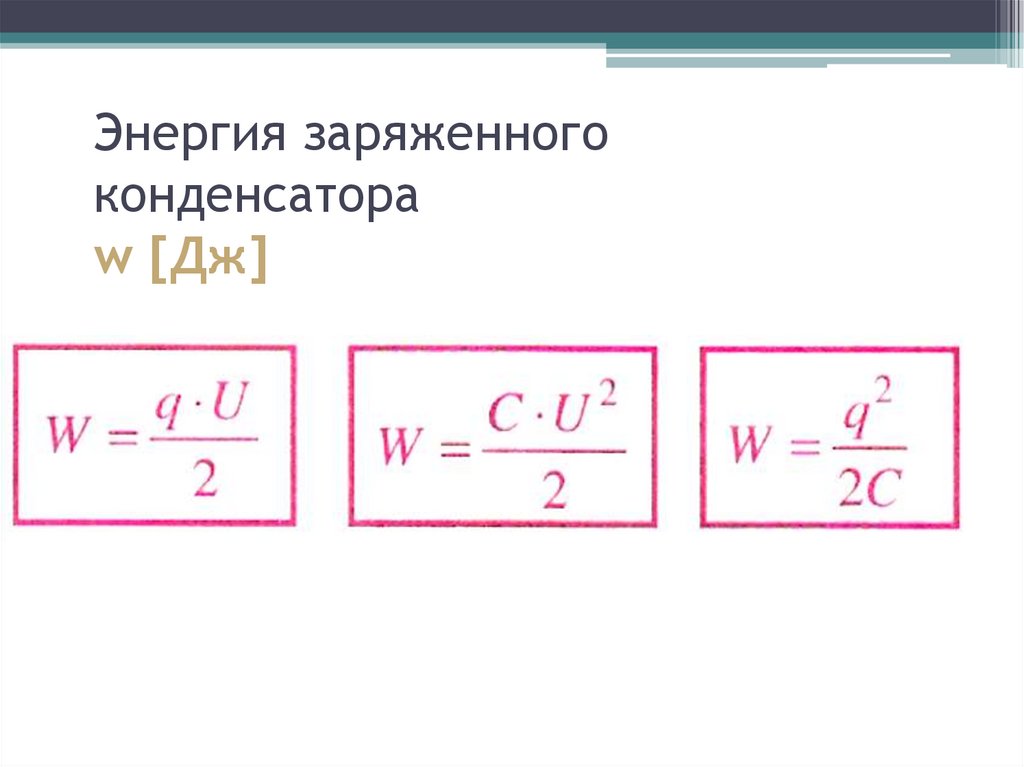

15. Энергия заряженного конденсатора w [Дж]

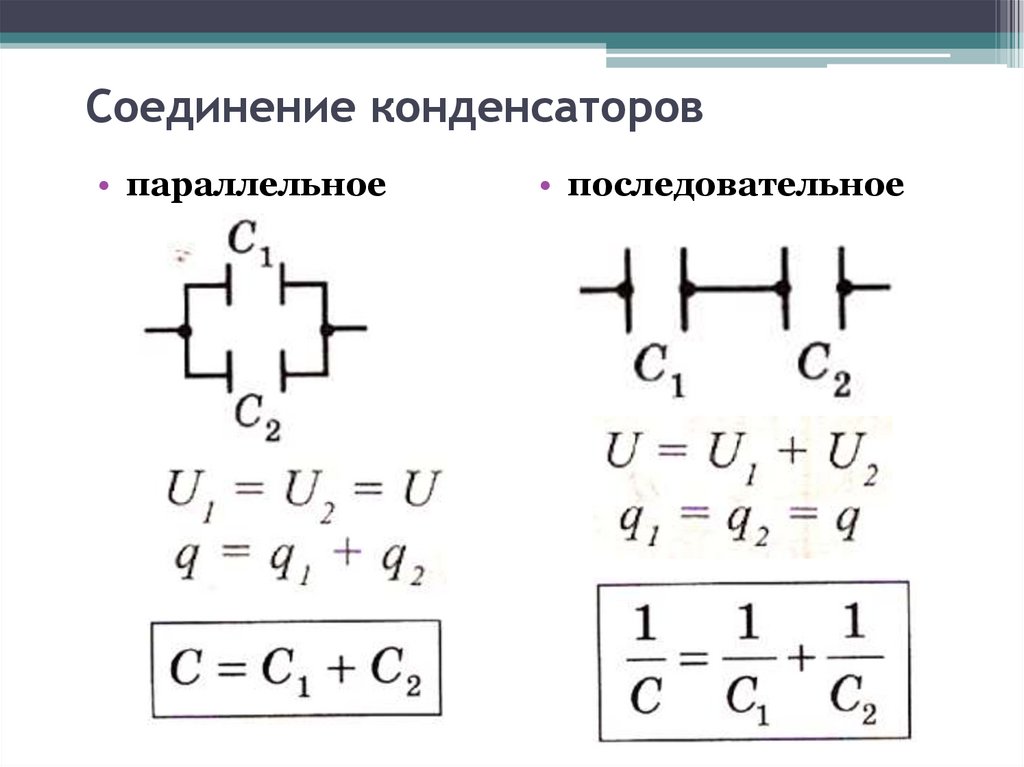

16. Соединение конденсаторов

• параллельное
• последовательное

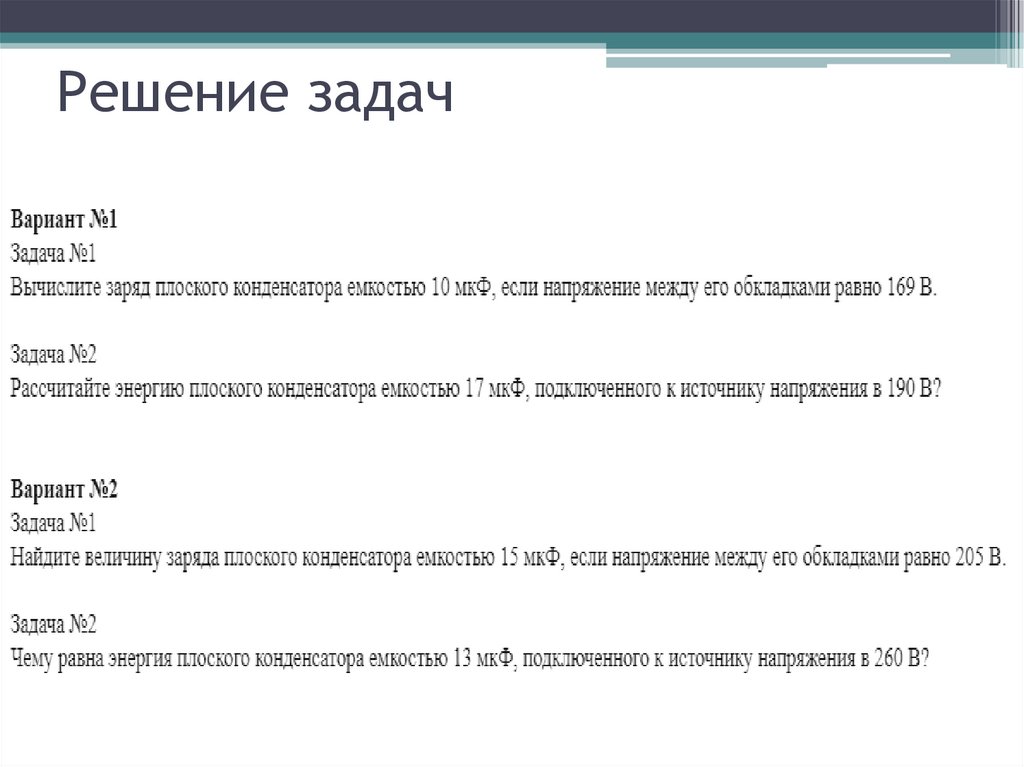

17. Решение задач
