Сторожев М.А

1.

Моделирование
напряженнодеформированного
состояния линейной части
магистрального
газопровода
Выполнил: студент группы М-НД-25 Сторожев М.А.

2.

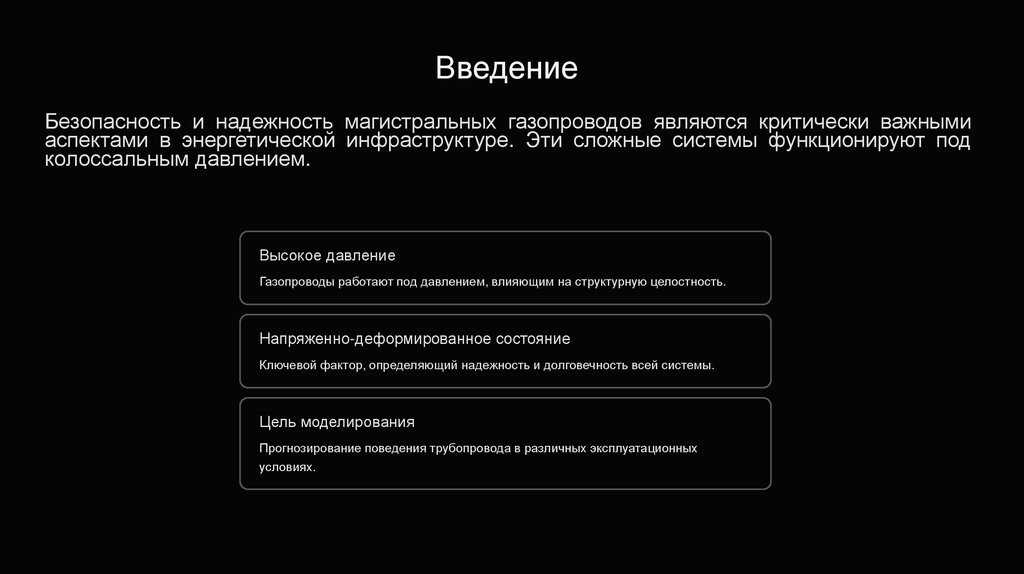

Введение
Безопасность и надежность магистральных газопроводов являются критически важными
аспектами в энергетической инфраструктуре. Эти сложные системы функционируют под
колоссальным давлением.
Высокое давление
Газопроводы работают под давлением, влияющим на структурную целостность.
Напряженно-деформированное состояние
Ключевой фактор, определяющий надежность и долговечность всей системы.
Цель моделирования
Прогнозирование поведения трубопровода в различных эксплуатационных
условиях.

3.

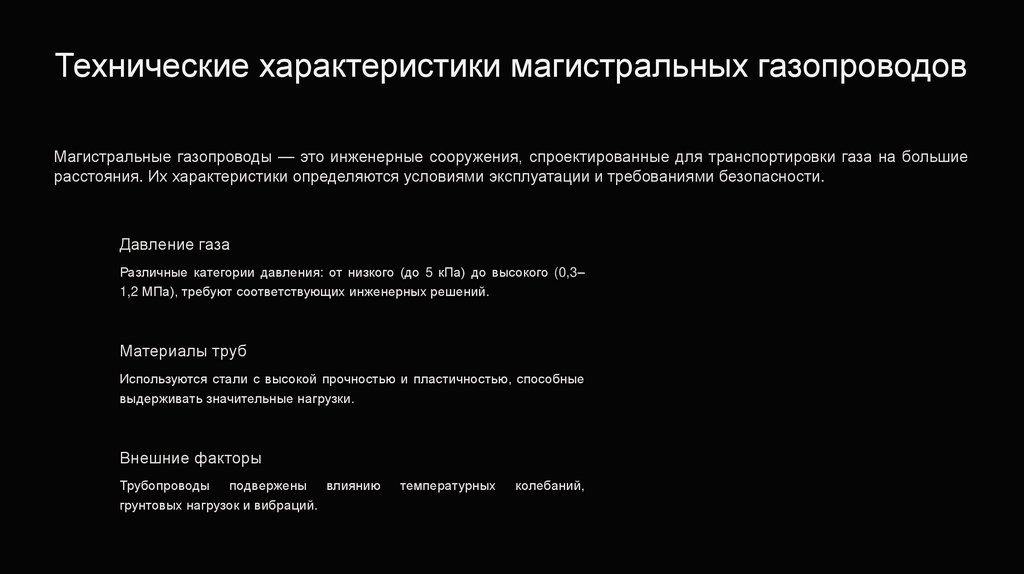

Технические характеристики магистральных газопроводов
Магистральные газопроводы — это инженерные сооружения, спроектированные для транспортировки газа на большие
расстояния. Их характеристики определяются условиями эксплуатации и требованиями безопасности.
Давление газа
Различные категории давления: от низкого (до 5 кПа) до высокого (0,3–
1,2 МПа), требуют соответствующих инженерных решений.
Материалы труб
Используются стали с высокой прочностью и пластичностью, способные
выдерживать значительные нагрузки.
Внешние факторы
Трубопроводы подвержены влиянию
грунтовых нагрузок и вибраций.
температурных
колебаний,

4.

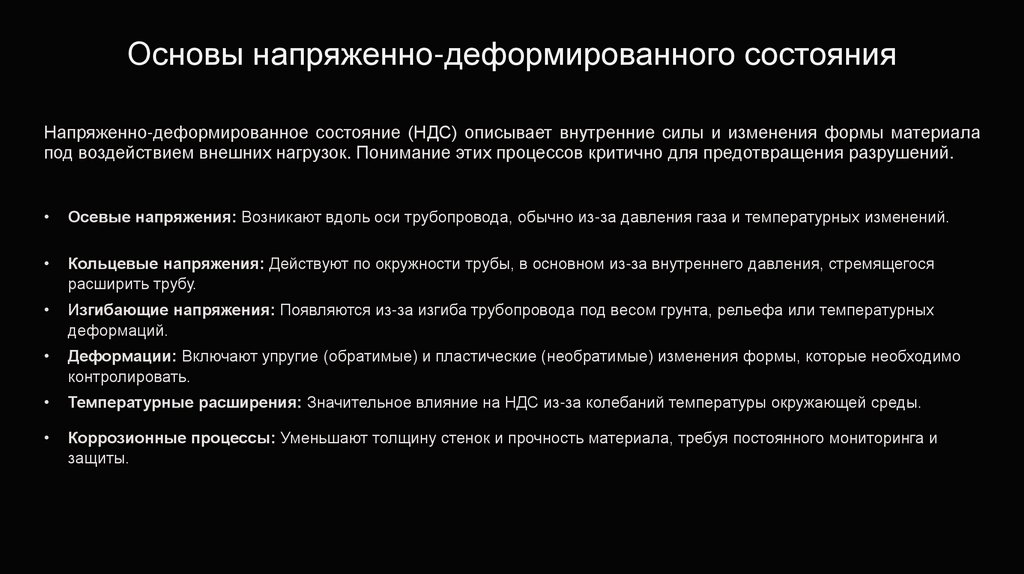

Основы напряженно-деформированного состояния
Напряженно-деформированное состояние (НДС) описывает внутренние силы и изменения формы материала
под воздействием внешних нагрузок. Понимание этих процессов критично для предотвращения разрушений.
Осевые напряжения: Возникают вдоль оси трубопровода, обычно из-за давления газа и температурных изменений.
Кольцевые напряжения: Действуют по окружности трубы, в основном из-за внутреннего давления, стремящегося
расширить трубу.
Изгибающие напряжения: Появляются из-за изгиба трубопровода под весом грунта, рельефа или температурных
деформаций.
Деформации: Включают упругие (обратимые) и пластические (необратимые) изменения формы, которые необходимо
контролировать.
Температурные расширения: Значительное влияние на НДС из-за колебаний температуры окружающей среды.
Коррозионные процессы: Уменьшают толщину стенок и прочность материала, требуя постоянного мониторинга и
защиты.

5.

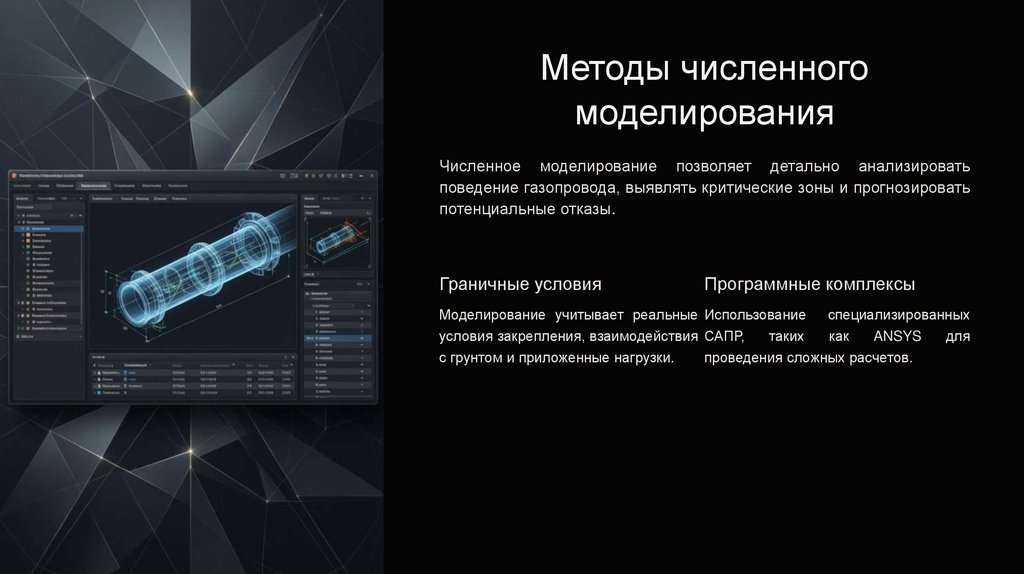

Методы численного
моделирования
Численное моделирование позволяет детально анализировать
поведение газопровода, выявлять критические зоны и прогнозировать
потенциальные отказы.
Граничные условия
Программные комплексы
Моделирование учитывает реальные Использование
специализированных
условия закрепления, взаимодействия САПР,
как
с грунтом и приложенные нагрузки.
таких
ANSYS
проведения сложных расчетов.
для

6.

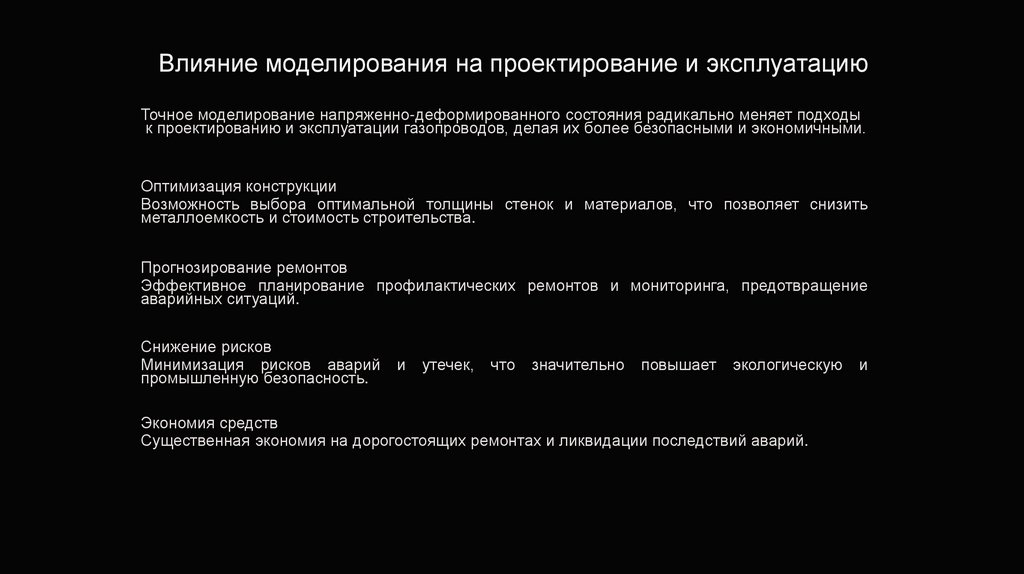

Влияние моделирования на проектирование и эксплуатацию
Точное моделирование напряженно-деформированного состояния радикально меняет подходы
к проектированию и эксплуатации газопроводов, делая их более безопасными и экономичными.
Оптимизация конструкции
Возможность выбора оптимальной толщины стенок и материалов, что позволяет снизить
металлоемкость и стоимость строительства.
Прогнозирование ремонтов
Эффективное планирование профилактических ремонтов и мониторинга, предотвращение
аварийных ситуаций.
Снижение рисков
Минимизация рисков аварий
промышленную безопасность.
и
утечек,
что
значительно
повышает
экологическую
Экономия средств
Существенная экономия на дорогостоящих ремонтах и ликвидации последствий аварий.
и

7.

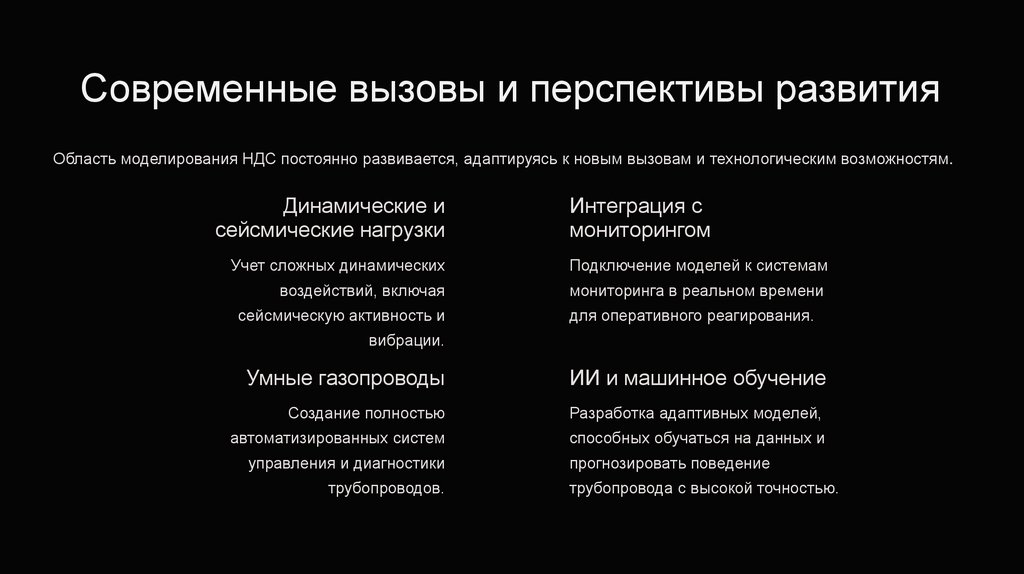

Современные вызовы и перспективы развития
Область моделирования НДС постоянно развивается, адаптируясь к новым вызовам и технологическим возможностям.
Динамические и
сейсмические нагрузки
Интеграция с
мониторингом
Учет сложных динамических
Подключение моделей к системам
воздействий, включая
мониторинга в реальном времени
сейсмическую активность и
для оперативного реагирования.
вибрации.
Умные газопроводы
ИИ и машинное обучение
Создание полностью
Разработка адаптивных моделей,
автоматизированных систем
способных обучаться на данных и
управления и диагностики
трубопроводов.
прогнозировать поведение
трубопровода с высокой точностью.

8.

Заключение
В конечном итоге, глубокое и точное моделирование НДС является не просто инструментом, а фундаментом для
безопасной и эффективной эксплуатации всей системы магистральных газопроводов.
Надежная эксплуатация
Цифровые инвестиции
Точное моделирование — основа
для обеспечения долгосрочной
надежности газопроводов.
Вложения в технологии повышают
безопасность,
предотвращают
аварии и экономят ресурсы.
