Заняття 4_10

1.

Предмет:
«ЗАХИСТ УКРАЇНИ».
Львів - 2025

2.

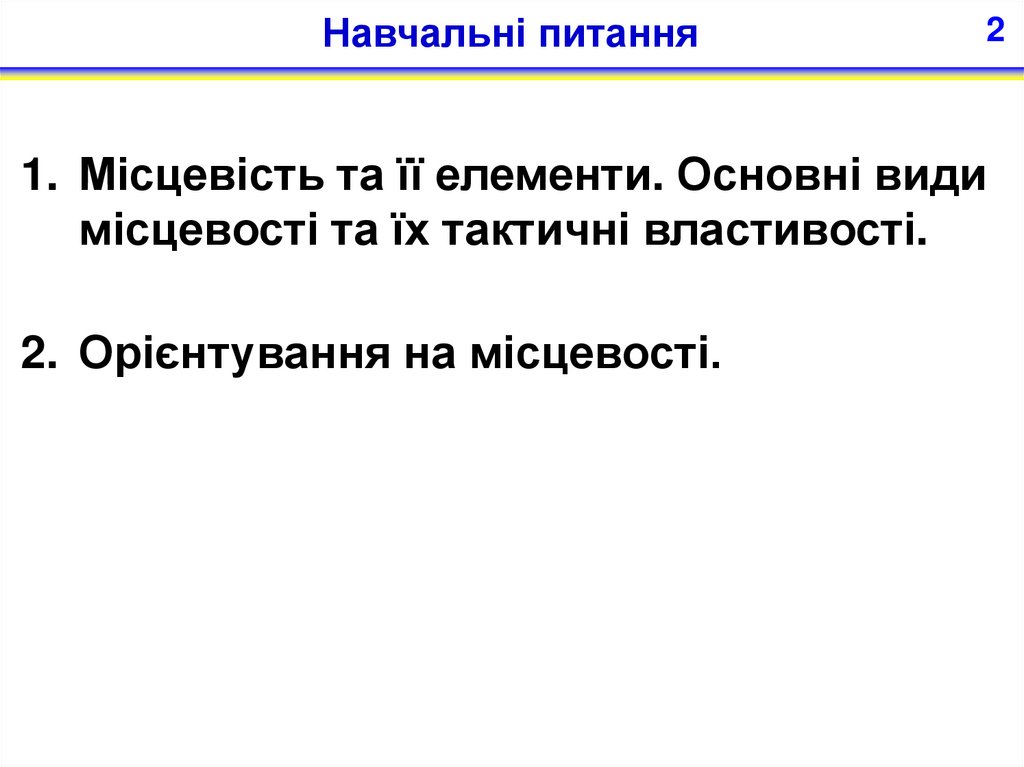

Навчальні питання
2
1. Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості.
2. Орієнтування на місцевості.

3.

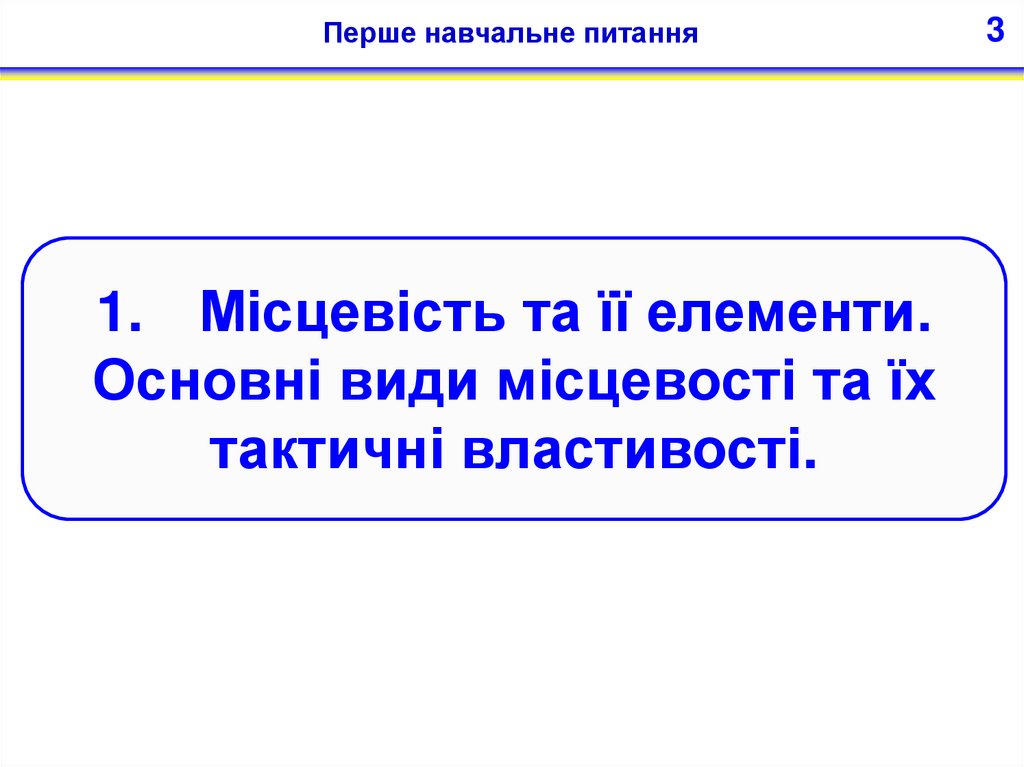

Перше навчальне питання
1. Місцевість та її елементи.
Основні види місцевості та їх
тактичні властивості.
3

4.

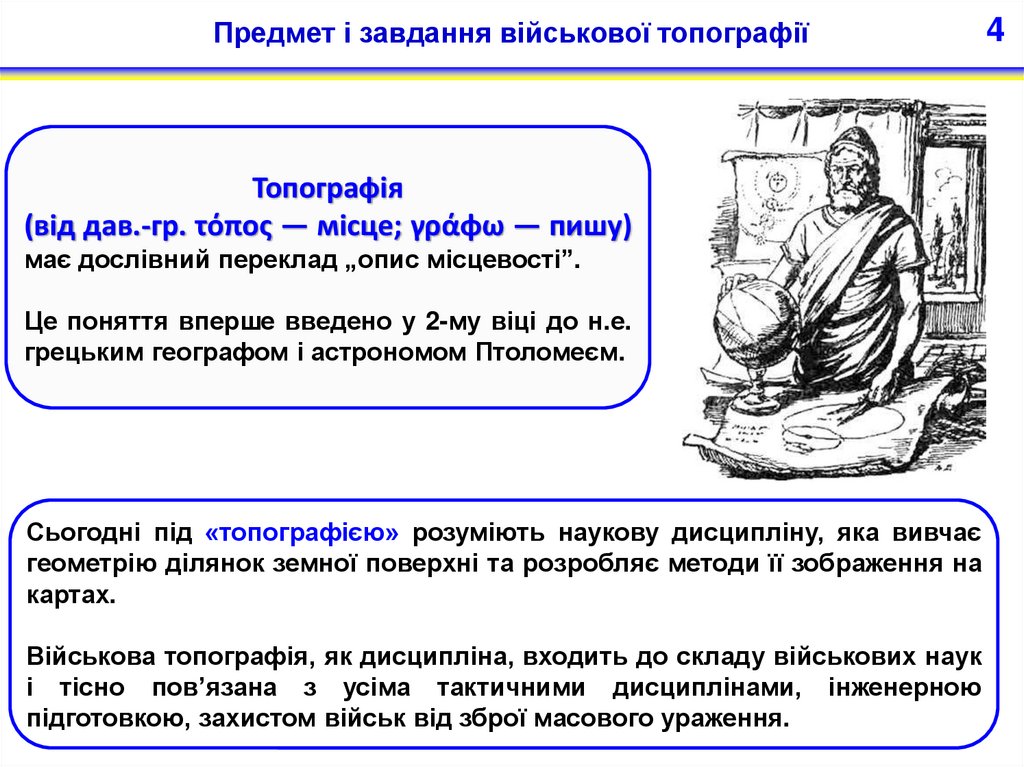

Предмет і завдання військової топографії
Топографія
(від дав.-гр. τόπος — місце; γράφω — пишу)
має дослівний переклад „опис місцевості”.
Це поняття вперше введено у 2-му віці до н.е.
грецьким географом і астрономом Птоломеєм.
Сьогодні під «топографією» розуміють наукову дисципліну, яка вивчає
геометрію ділянок земної поверхні та розробляє методи її зображення на
картах.
Військова топографія, як дисципліна, входить до складу військових наук
і тісно пов’язана з усіма тактичними дисциплінами, інженерною
підготовкою, захистом військ від зброї масового ураження.
4

5.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості
5

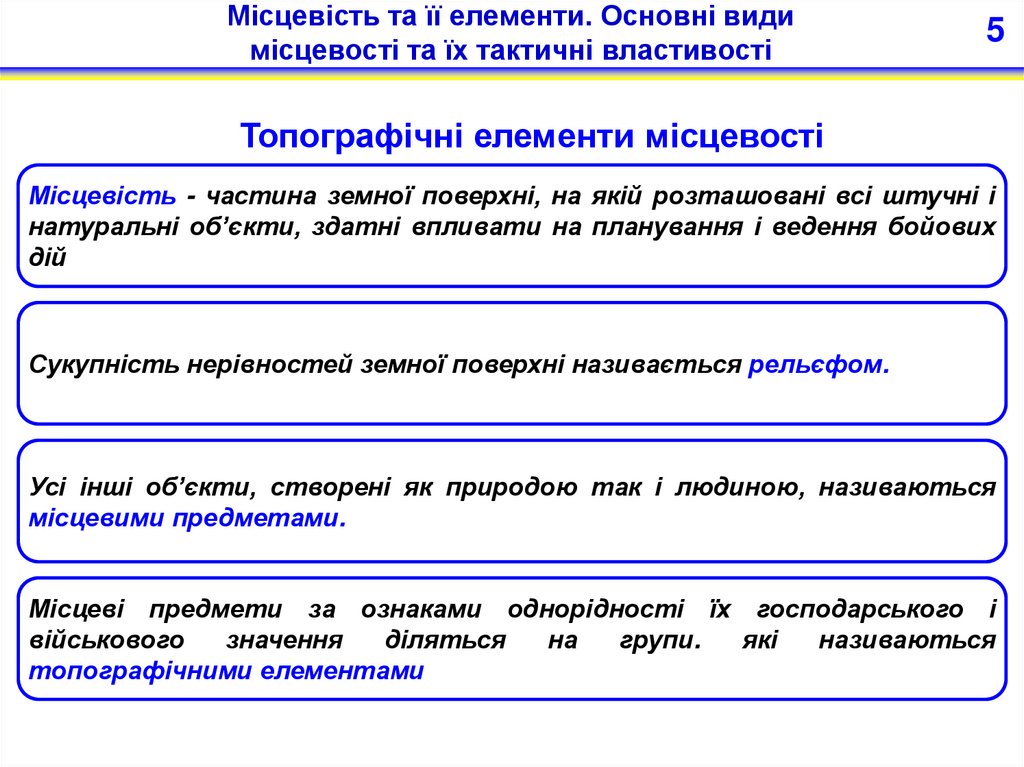

Топографічні елементи місцевості
Місцевість - частина земної поверхні, на якій розташовані всі штучні і
натуральні об’єкти, здатні впливати на планування і ведення бойових
дій
Сукупність нерівностей земної поверхні називається рельєфом.
Усі інші об’єкти, створені як природою так і людиною, називаються
місцевими предметами.
Місцеві предмети за ознаками однорідності їх господарського і
військового
значення
діляться
на
групи.
які
називаються
топографічними елементами

6.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості

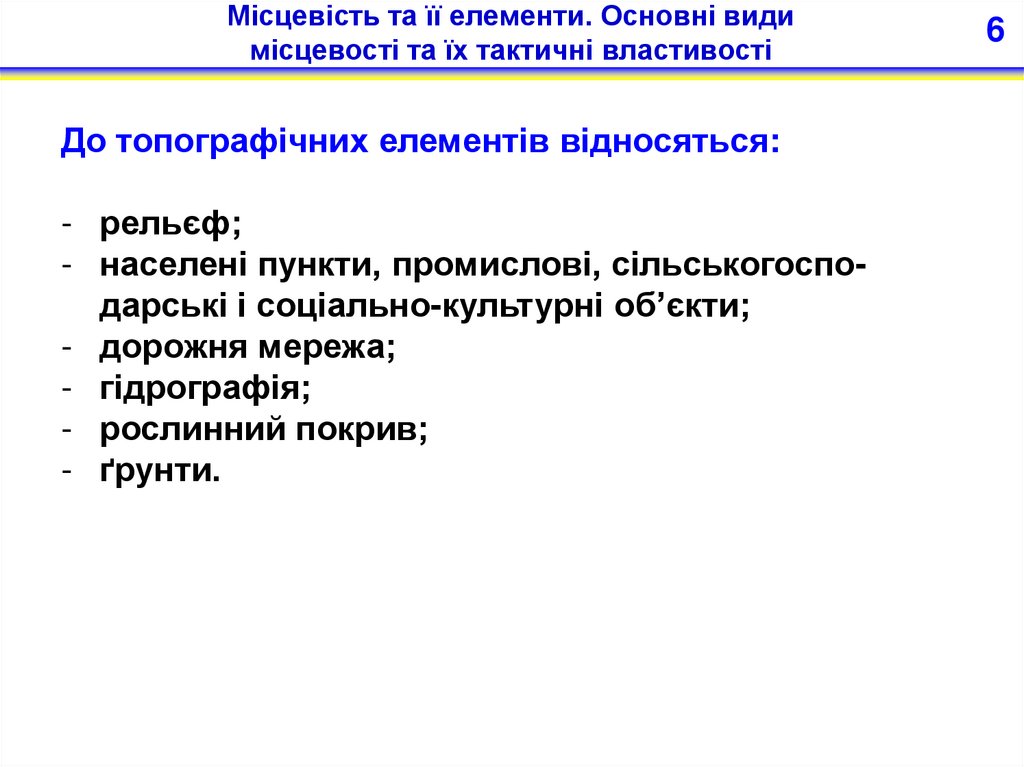

До топографічних елементів відносяться:
- рельєф;
- населені пункти, промислові, сільськогосподарські і соціально-культурні об’єкти;
- дорожня мережа;
- гідрографія;
- рослинний покрив;
- ґрунти.
6

7.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості

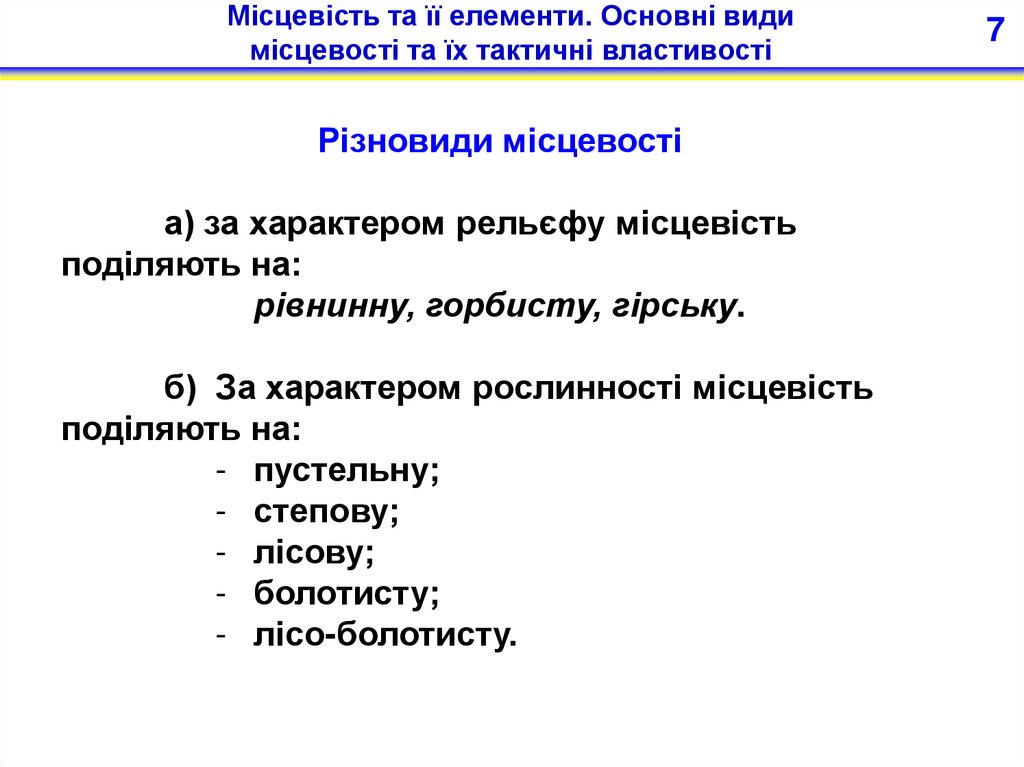

Різновиди місцевості
а) за характером рельєфу місцевість
поділяють на:
рівнинну, горбисту, гірську.
б) За характером рослинності місцевість
поділяють на:
- пустельну;
- степову;
- лісову;
- болотисту;
- лісо-болотисту.
7

8.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості

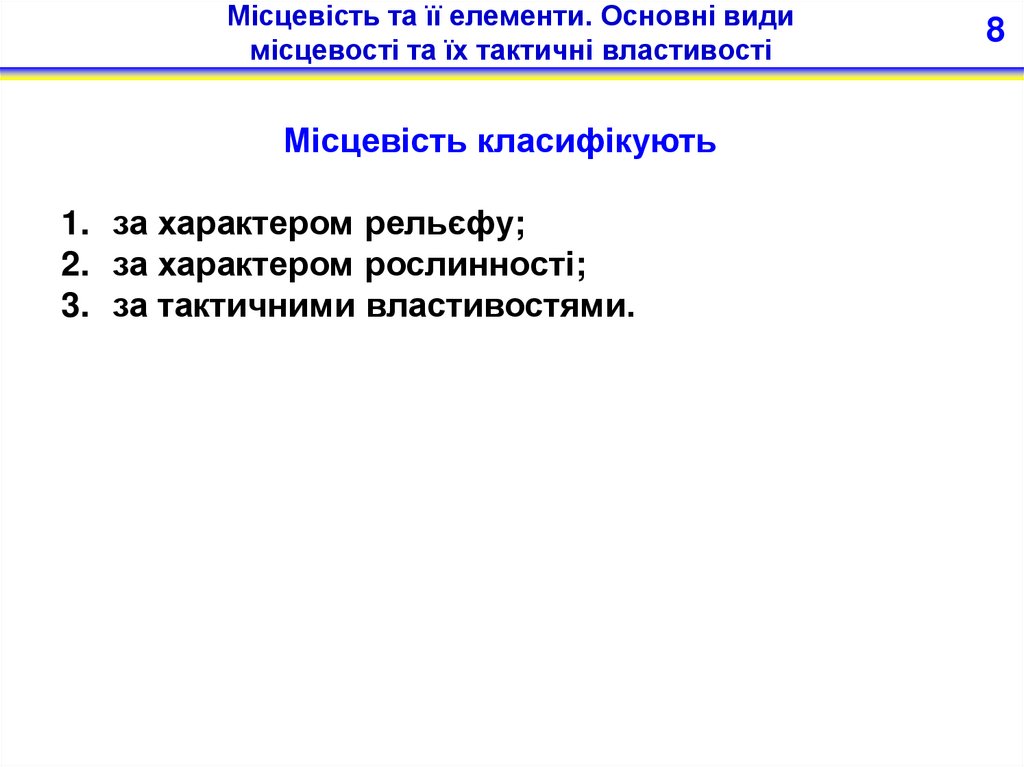

Місцевість класифікують
1. за характером рельєфу;
2. за характером рослинності;
3. за тактичними властивостями.
8

9.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості
9
За характером рельєфу місцевість поділяється на:
Види
місцевості
Рівнинна
Горбиста
Гірська:
• низькі гори
• середні гори
• високі гори
Основні характеристики
Абсолютні
Відносні
Крутизна
висоти (Н) у перевищення схилів (КС) у
метрах
(h) у метрах
градусах
До 300
300 – 500
До 25
25 – 200
До 2
2–3
500 – 1000
1000 – 2000
Понад 2000
200 – 500
500 – 1000
Понад 1000
5 – 10
10 – 25
Більше 25

10.

РІВНИННА МІСЦЕВІСТЬ
10

11.

ГОРБИСТА МІСЦЕВІСТЬ
11

12.

ГІРСЬКА МІСЦЕВІСТЬ
низькі гори
12

13.

ГІРСЬКА МІСЦЕВІСТЬ
середні гори
13

14.

ГІРСЬКА МІСЦЕВІСТЬ
високі гори
14

15.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості
15

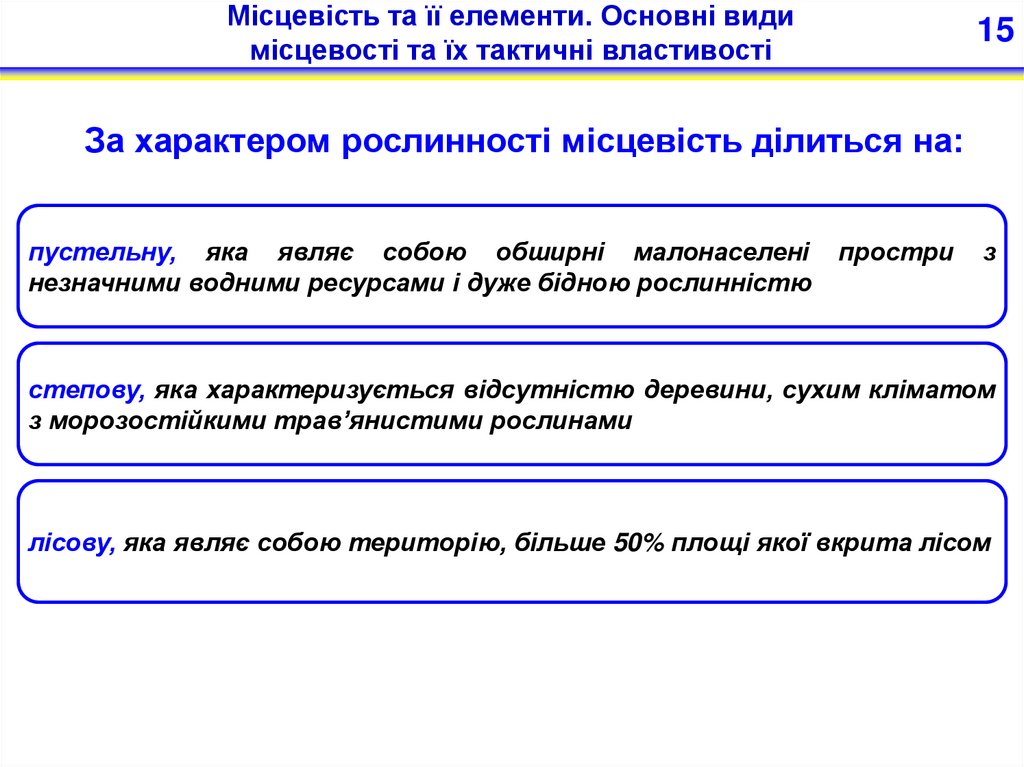

За характером рослинності місцевість ділиться на:
пустельну, яка являє собою обширні малонаселені
незначними водними ресурсами і дуже бідною рослинністю
простри
з
степову, яка характеризується відсутністю деревини, сухим кліматом
з морозостійкими трав’янистими рослинами
лісову, яка являє собою територію, більше 50% площі якої вкрита лісом

16.

ПУСТЕЛЬНА МІСЦЕВІСТЬ
16

17.

СТЕПОВА МІСЦЕВІСТЬ
17

18.

ЛІСОВА МІСЦЕВІСТЬ
18

19.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості
19

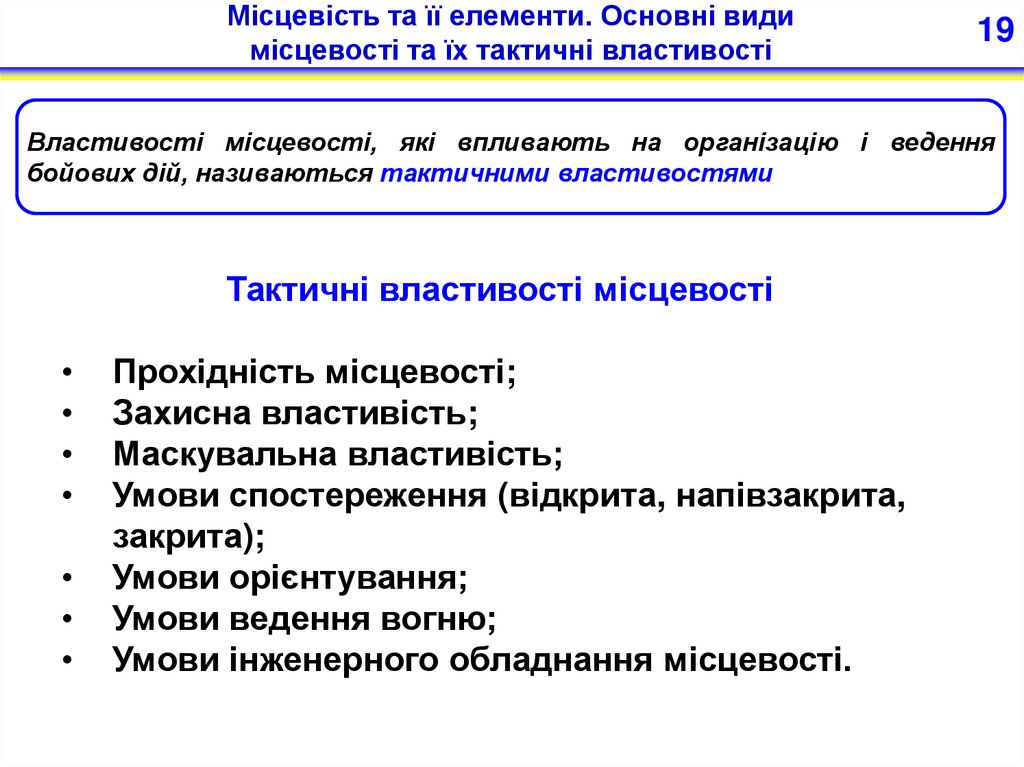

Властивості місцевості, які впливають на організацію і ведення
бойових дій, називаються тактичними властивостями
Тактичні властивості місцевості
Прохідність місцевості;
Захисна властивість;
Маскувальна властивість;
Умови спостереження (відкрита, напівзакрита,
закрита);
Умови орієнтування;
Умови ведення вогню;
Умови інженерного обладнання місцевості.

20.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості
20

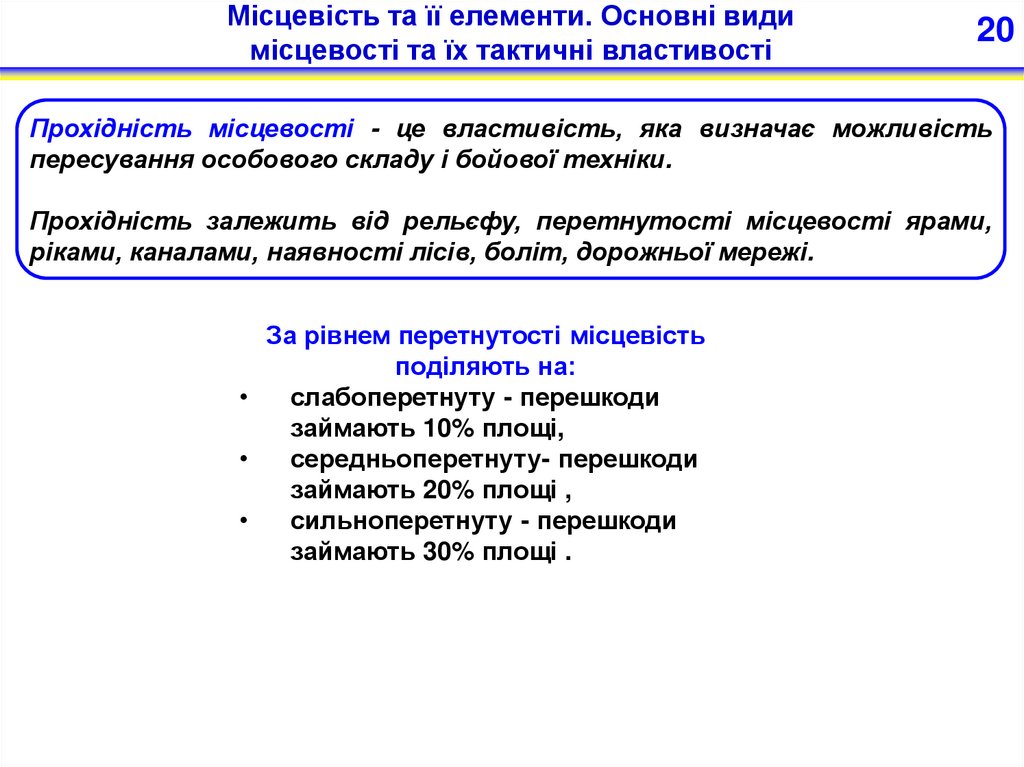

Прохідність місцевості - це властивість, яка визначає можливість
пересування особового складу і бойової техніки.
Прохідність залежить від рельєфу, перетнутості місцевості ярами,
ріками, каналами, наявності лісів, боліт, дорожньої мережі.
За рівнем перетнутості місцевість
поділяють на:
слабоперетнуту - перешкоди
займають 10% площі,
середньоперетнуту- перешкоди
займають 20% площі ,
сильноперетнуту - перешкоди
займають 30% площі .

21.

Місцевість та її елементи. Основні види
місцевості та їх тактичні властивості
21

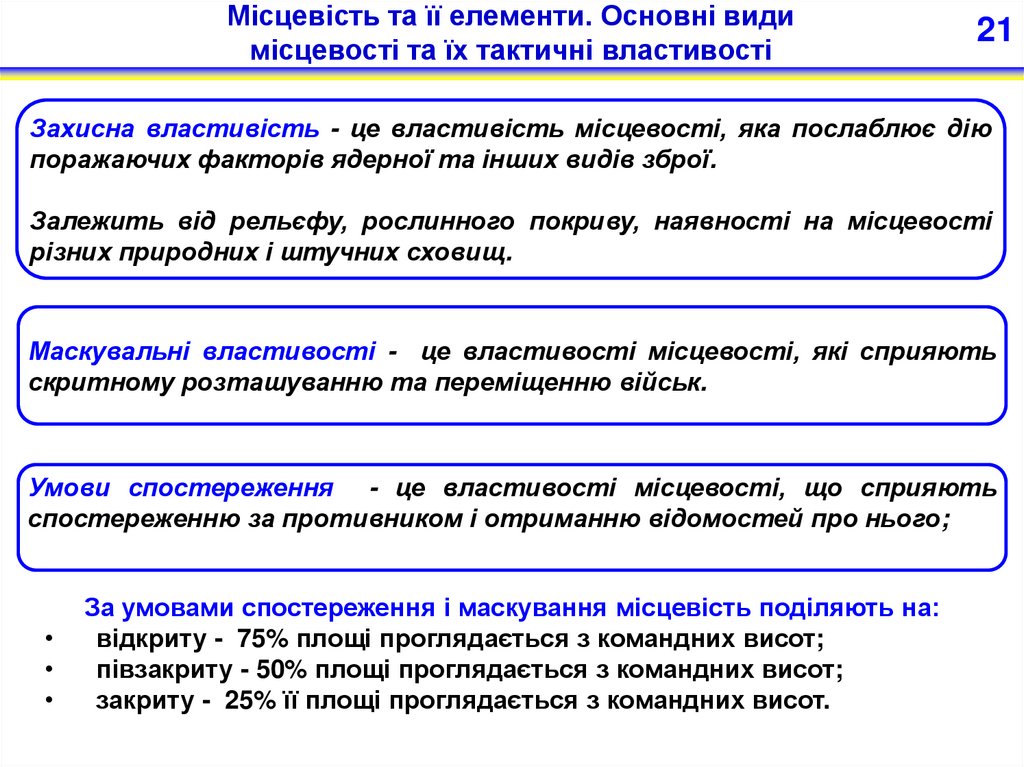

Захисна властивість - це властивість місцевості, яка послаблює дію
поражаючих факторів ядерної та інших видів зброї.
Залежить від рельєфу, рослинного покриву, наявності на місцевості
різних природних і штучних сховищ.
Маскувальні властивості - це властивості місцевості, які сприяють
скритному розташуванню та переміщенню військ.
Умови спостереження - це властивості місцевості, що сприяють
спостереженню за противником і отриманню відомостей про нього;
За умовами спостереження і маскування місцевість поділяють на:
відкриту - 75% площі проглядається з командних висот;
півзакриту - 50% площі проглядається з командних висот;
закриту - 25% її площі проглядається з командних висот.

22.

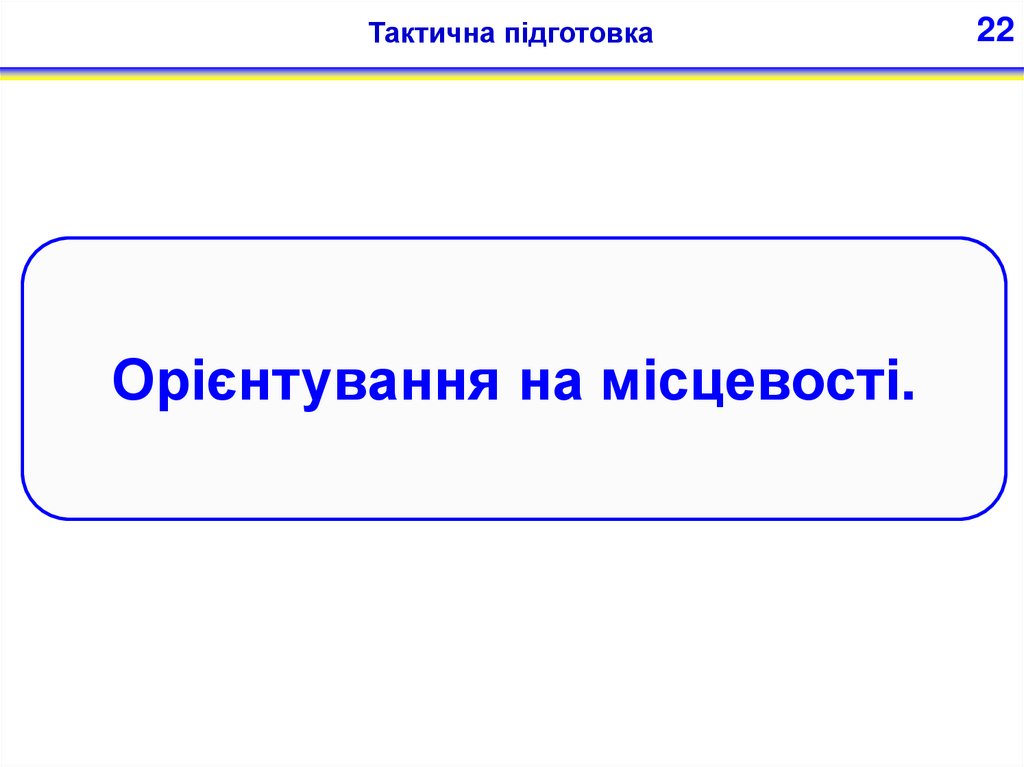

Тактична підготовка
Орієнтування на місцевості.
22

23.

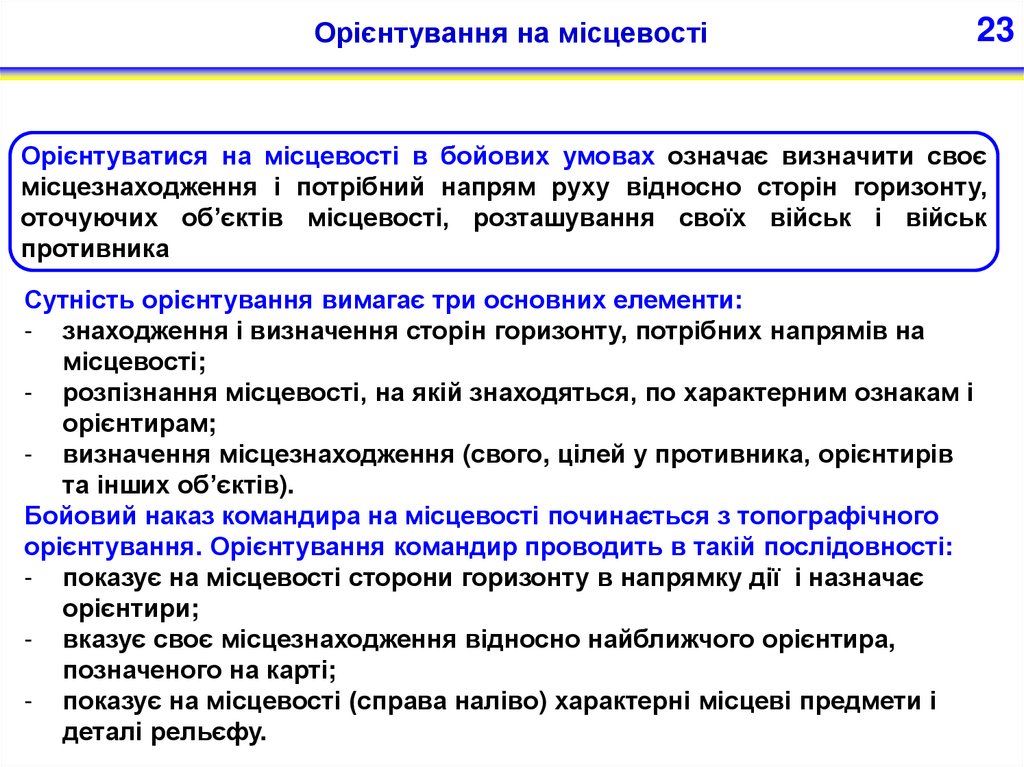

Орієнтування на місцевості
23
Орієнтуватися на місцевості в бойових умовах означає визначити своє
місцезнаходження і потрібний напрям руху відносно сторін горизонту,
оточуючих об’єктів місцевості, розташування своїх військ і військ
противника
Сутність орієнтування вимагає три основних елементи:
- знаходження і визначення сторін горизонту, потрібних напрямів на
місцевості;
- розпізнання місцевості, на якій знаходяться, по характерним ознакам і
орієнтирам;
- визначення місцезнаходження (свого, цілей у противника, орієнтирів
та інших об’єктів).
Бойовий наказ командира на місцевості починається з топографічного
орієнтування. Орієнтування командир проводить в такій послідовності:
- показує на місцевості сторони горизонту в напрямку дії і назначає
орієнтири;
- вказує своє місцезнаходження відносно найближчого орієнтира,
позначеного на карті;
- показує на місцевості (справа наліво) характерні місцеві предмети і
деталі рельєфу.

24.

Орієнтування на місцевості
24

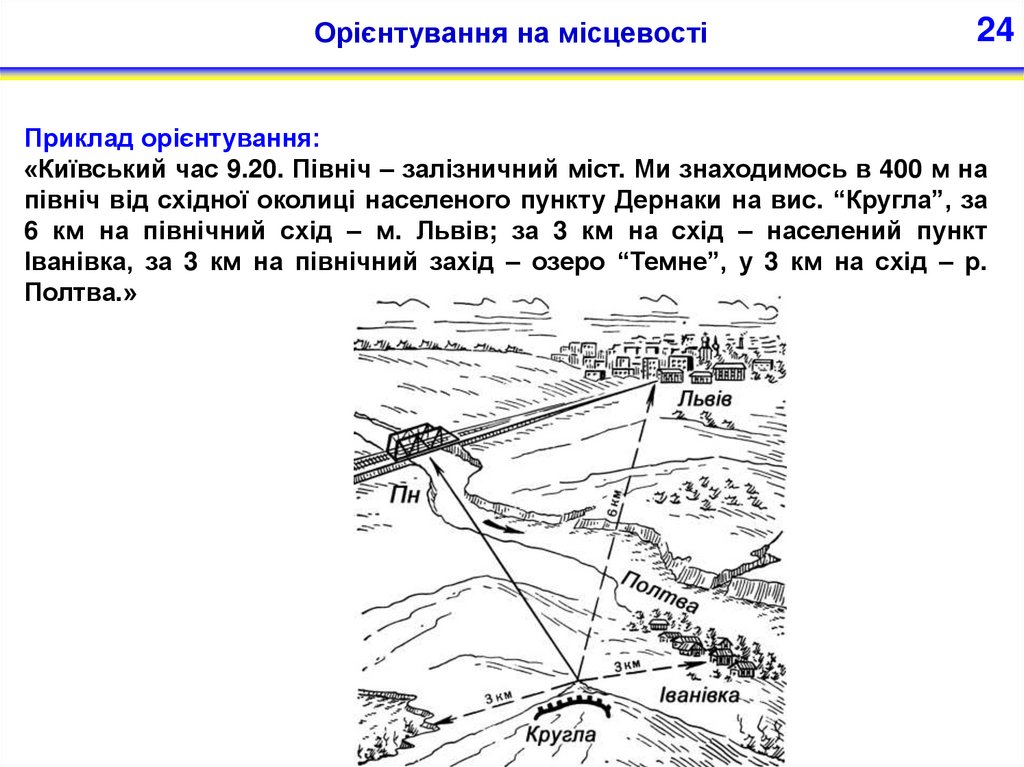

Приклад орієнтування:
«Київський час 9.20. Північ – залізничний міст. Ми знаходимось в 400 м на
північ від східної околиці населеного пункту Дернаки на вис. “Кругла”, за
6 км на північний схід – м. Львів; за 3 км на схід – населений пункт
Іванівка, за 3 км на північний захід – озеро “Темне”, у 3 км на схід – р.
Полтва.»

25.

Орієнтування на місцевості

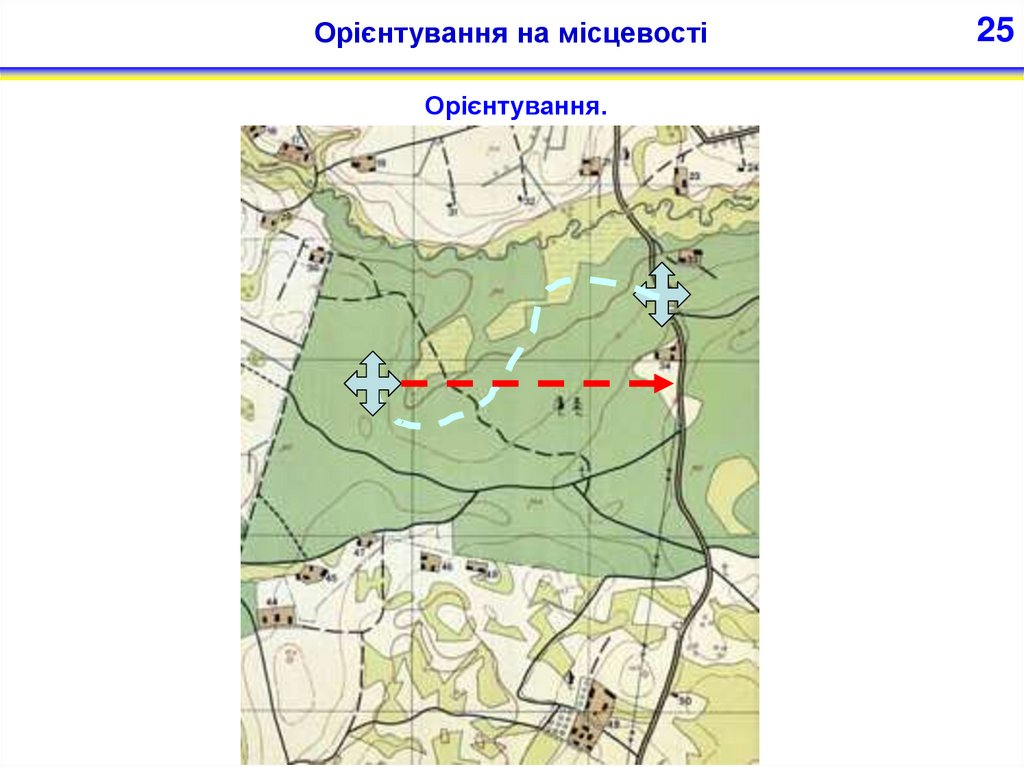

Орієнтування.
25

26.

Орієнтування на місцевості
26

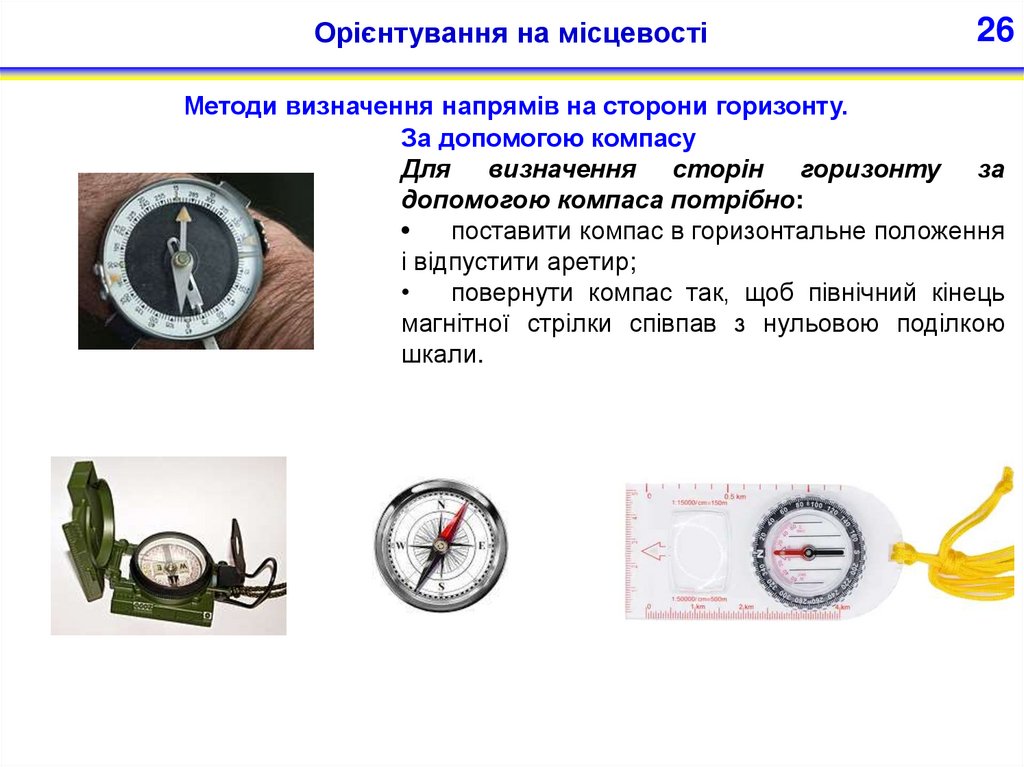

Методи визначення напрямів на сторони горизонту.
За допомогою компасу
Для визначення сторін горизонту за
допомогою компаса потрібно:
поставити компас в горизонтальне положення
і відпустити аретир;
повернути компас так, щоб північний кінець
магнітної стрілки співпав з нульовою поділкою
шкали.

27.

Орієнтування на місцевості

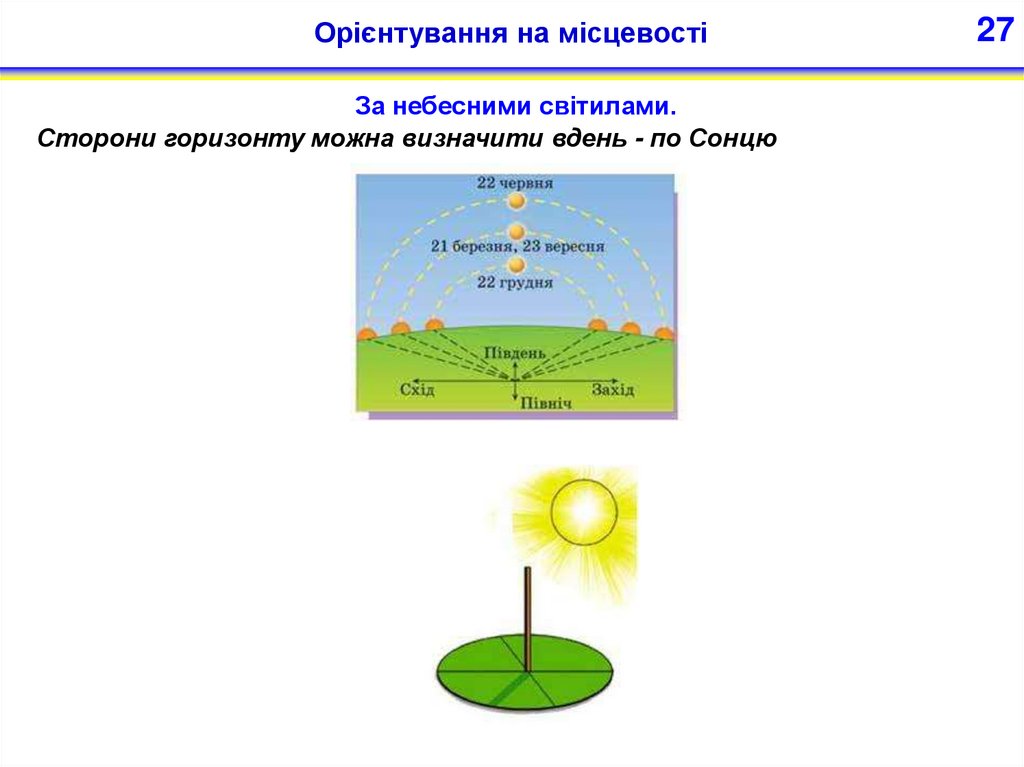

За небесними світилами.
Сторони горизонту можна визначити вдень - по Сонцю
27

28.

Орієнтування на місцевості
28

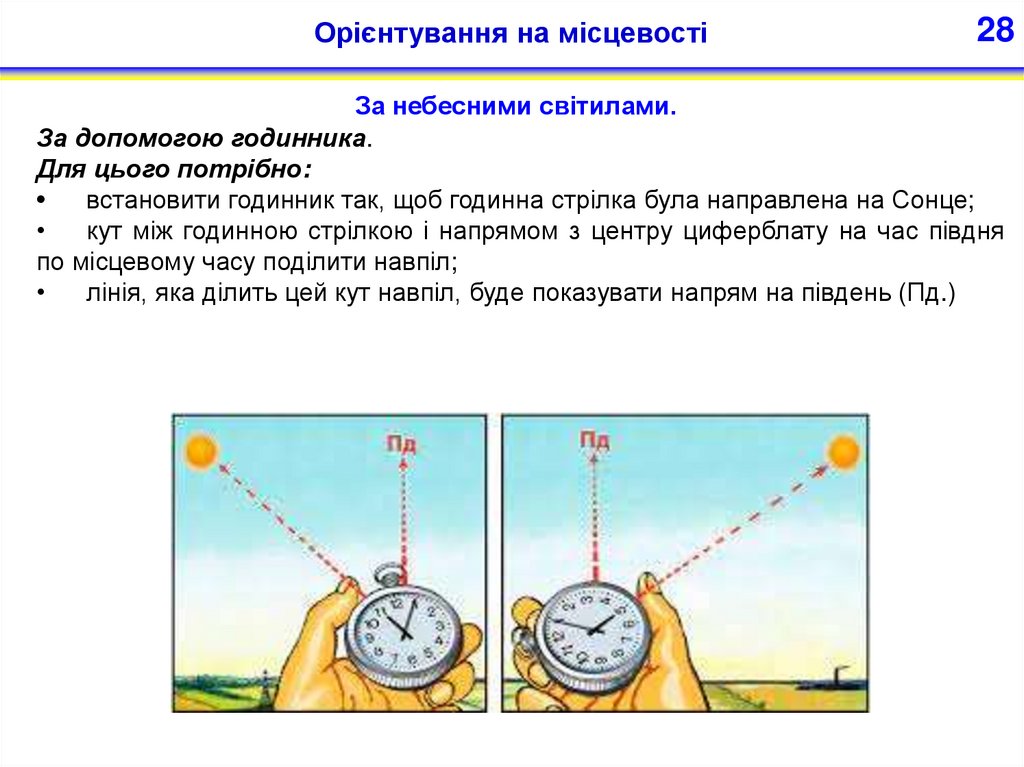

За небесними світилами.
За допомогою годинника.
Для цього потрібно:
встановити годинник так, щоб годинна стрілка була направлена на Сонце;
кут між годинною стрілкою і напрямом з центру циферблату на час півдня
по місцевому часу поділити навпіл;
лінія, яка ділить цей кут навпіл, буде показувати напрям на південь (Пд.)

29.

Орієнтування на місцевості
29

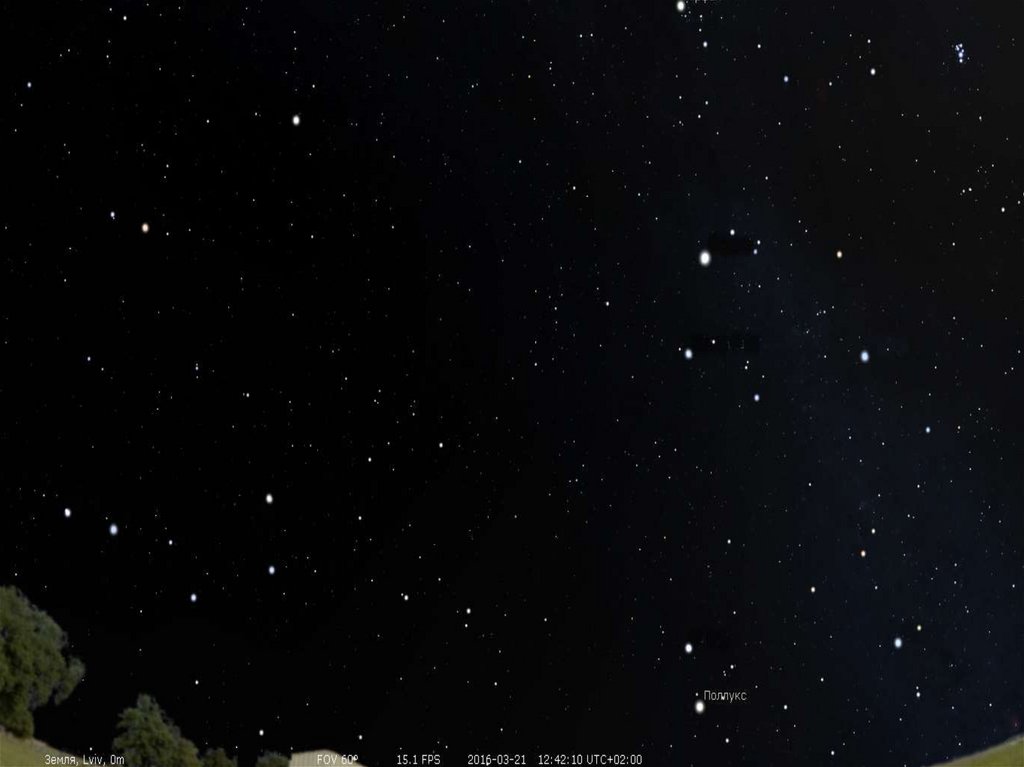

За полярною зіркою.
Вночі, якщо стати обличчям до Полярної Зірки, то попереду буде північ (Пн.)

30.

31.

32.

33.

34.

35.

36.

Орієнтування на місцевості
36

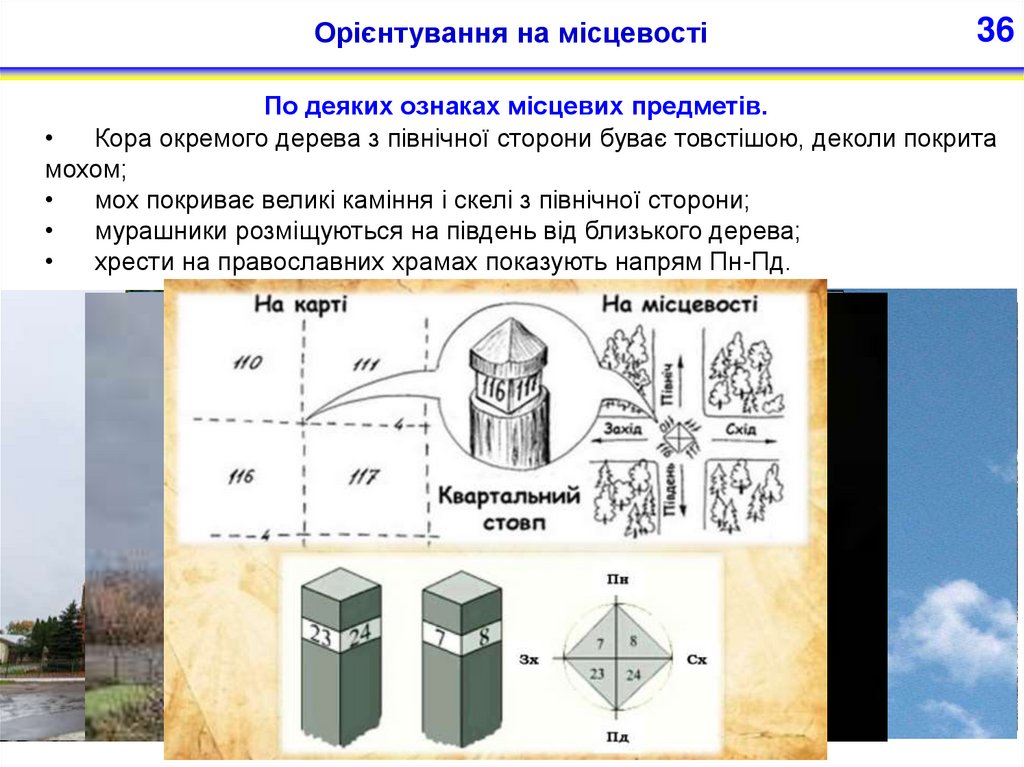

По деяких ознаках місцевих предметів.
Кора окремого дерева з північної сторони буває товстішою, деколи покрита
мохом;
мох покриває великі каміння і скелі з північної сторони;
мурашники розміщуються на південь від близького дерева;
хрести на православних храмах показують напрям Пн-Пд.
