1.Органы зрения, слуха,обоняния и вкуса 1,2,3,6 чмн (4)

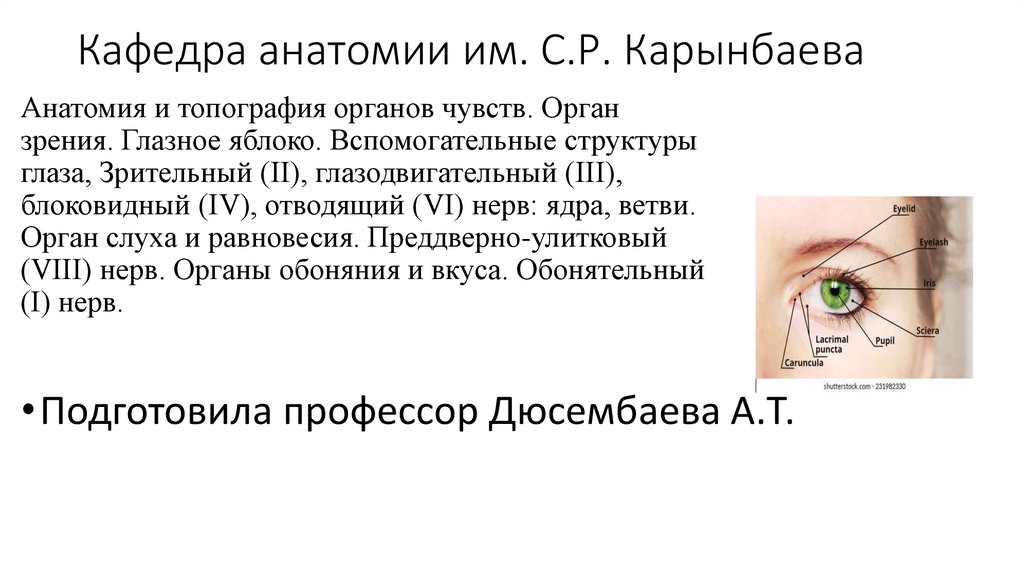

1. Кафедра анатомии им. С.Р. Карынбаева

Анатомия и топография органов чувств. Орган
зрения. Глазное яблоко. Вспомогательные структуры
глаза, Зрительный (II), глазодвигательный (III),
блоковидный (IV), отводящий (VI) нерв: ядра, ветви.
Орган слуха и равновесия. Преддверно-улитковый
(VIII) нерв. Органы обоняния и вкуса. Обонятельный
(I) нерв.
• Подготовила профессор Дюсембаева А.Т.

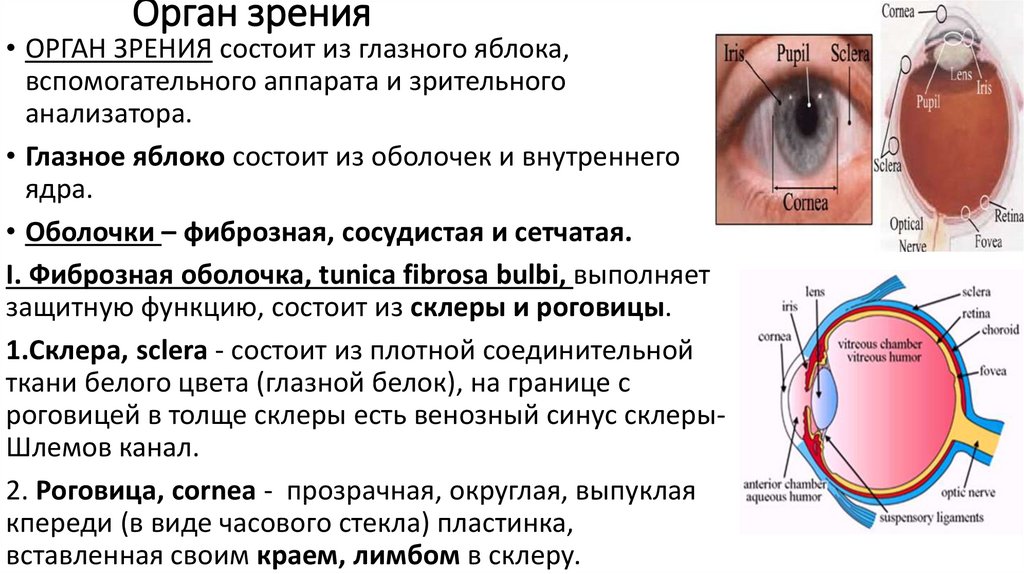

2. Орган зрения

• ОРГАН ЗРЕНИЯ состоит из глазного яблока,
вспомогательного аппарата и зрительного
анализатора.
• Глазное яблоко состоит из оболочек и внутреннего
ядра.
• Оболочки – фиброзная, сосудистая и сетчатая.
I. Фиброзная оболочка, tunica fibrosa bulbi, выполняет
защитную функцию, состоит из склеры и роговицы.
1.Склера, sclera - состоит из плотной соединительной
ткани белого цвета (глазной белок), на границе с
роговицей в толще склеры есть венозный синус склерыШлемов канал.
2. Роговица, cornea - прозрачная, округлая, выпуклая
кпереди (в виде часового стекла) пластинка,
вставленная своим краем, лимбом в склеру.

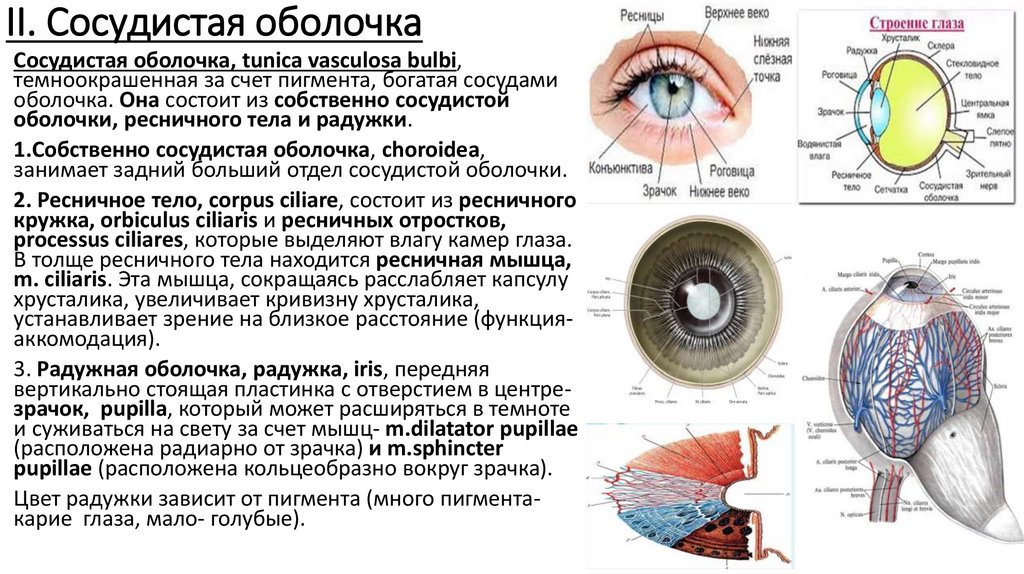

3. II. Сосудистая оболочка

Сосудистая оболочка, tunica vasculosa bulbi,
темноокрашенная за счет пигмента, богатая сосудами
оболочка. Она состоит из собственно сосудистой
оболочки, ресничного тела и радужки.
1.Собственно сосудистая оболочка, choroidea,
занимает задний больший отдел сосудистой оболочки.
2. Ресничное тело, corpus ciliare, состоит из ресничного
кружка, orbiculus ciliaris и ресничных отростков,
processus ciliares, которые выделяют влагу камер глаза.
В толще ресничного тела находится ресничная мышца,
m. ciliaris. Эта мышца, сокращаясь расслабляет капсулу
хрусталика, увеличивает кривизну хрусталика,
устанавливает зрение на близкое расстояние (функцияаккомодация).
3. Радужная оболочка, радужка, iris, передняя
вертикально стоящая пластинка с отверстием в центрезрачок, pupilla, который может расширяться в темноте
и суживаться на свету за счет мышц- m.dilatator pupillae
(расположена радиарно от зрачка) и m.sphincter
pupillae (расположена кольцеобразно вокруг зрачка).
Цвет радужки зависит от пигмента (много пигментакарие глаза, мало- голубые).

4. III. Сетчатая оболочка

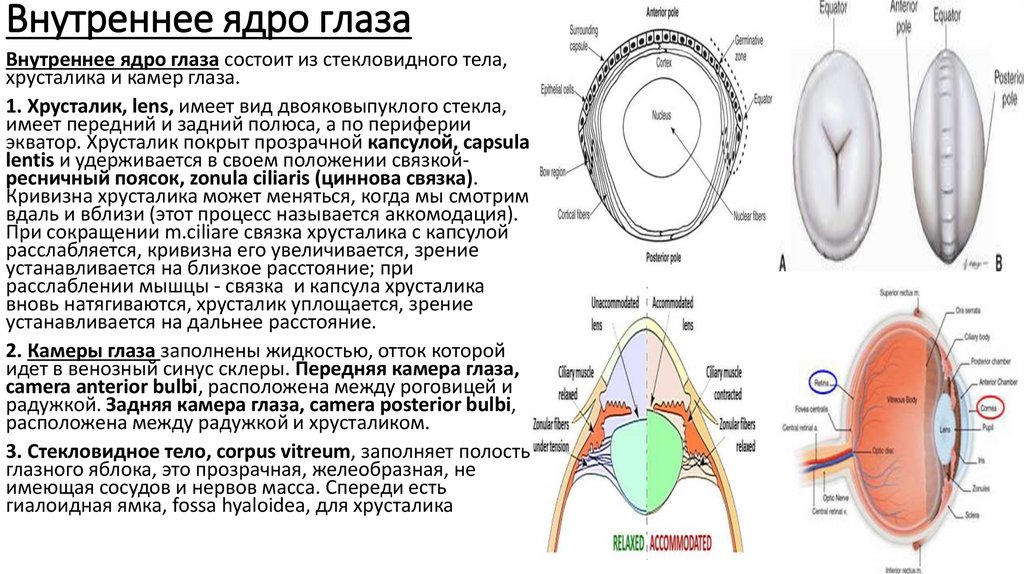

Внутреннее ядро глаза
Внутреннее ядро глаза состоит из стекловидного тела,
хрусталика и камер глаза.
1. Хрусталик, lens, имеет вид двояковыпуклого стекла,
имеет передний и задний полюса, а по периферии
экватор. Хрусталик покрыт прозрачной капсулой, capsula
lentis и удерживается в своем положении связкойресничный поясок, zonula ciliaris (циннова связка).
Кривизна хрусталика может меняться, когда мы смотрим
вдаль и вблизи (этот процесс называется аккомодация).
При сокращении m.ciliare связка хрусталика с капсулой
расслабляется, кривизна его увеличивается, зрение
устанавливается на близкое расстояние; при
расслаблении мышцы - связка и капсула хрусталика
вновь натягиваются, хрусталик уплощается, зрение
устанавливается на дальнее расстояние.
2. Камеры глаза заполнены жидкостью, отток которой
идет в венозный синус склеры. Передняя камера глаза,
camera anterior bulbi, расположена между роговицей и
радужкой. Задняя камера глаза, camera posterior bulbi,
расположена между радужкой и хрусталиком.
3. Стекловидное тело, corpus vitreum, заполняет полость
глазного яблока, это прозрачная, желеобразная, не
имеющая сосудов и нервов масса. Спереди есть
гиалоидная ямка, fossa hyaloidea, для хрусталика

5. Внутреннее ядро глаза

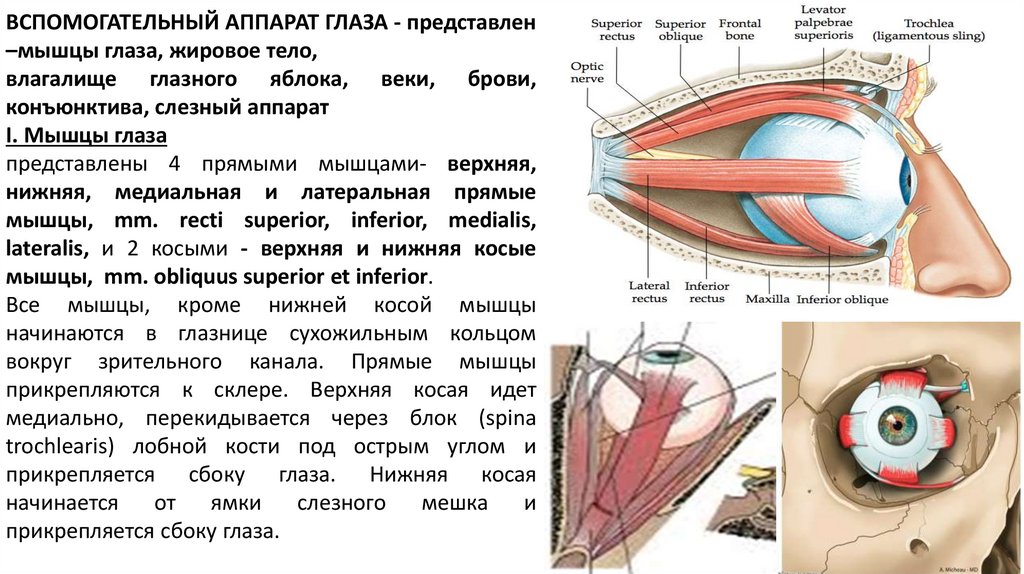

ВСПОМОГАТЕЛЬНЫЙ АППАРАТ ГЛАЗА - представлен
–мышцы глаза, жировое тело,
влагалище глазного яблока, веки, брови,
конъюнктива, слезный аппарат
I. Мышцы глаза
представлены 4 прямыми мышцами- верхняя,
нижняя, медиальная и латеральная прямые
мышцы, mm. recti superior, inferior, medialis,
lateralis, и 2 косыми - верхняя и нижняя косые
мышцы, mm. obliquus superior et inferior.
Все мышцы, кроме нижней косой мышцы
начинаются в глазнице сухожильным кольцом
вокруг зрительного канала. Прямые мышцы
прикрепляются к склере. Верхняя косая идет
медиально, перекидывается через блок (spina
trochlearis) лобной кости под острым углом и
прикрепляется cбоку глаза. Нижняя косая
начинается
от
ямки
слезного
мешка
и
прикрепляется сбоку глаза.

6.

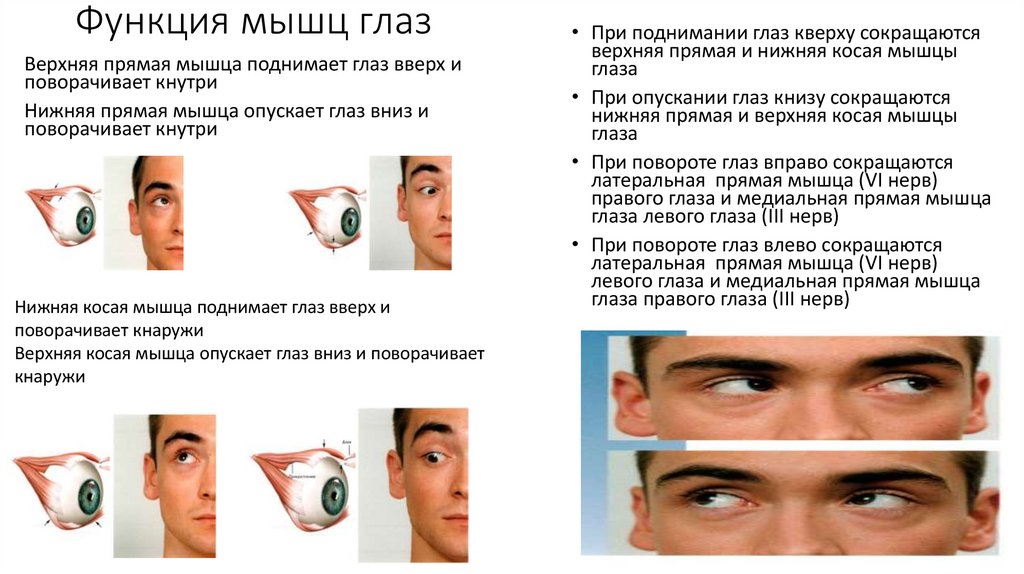

Функция мышц глаз
Верхняя прямая мышца поднимает глаз вверх и
поворачивает кнутри
Нижняя прямая мышца опускает глаз вниз и
поворачивает кнутри
Нижняя косая мышца поднимает глаз вверх и
поворачивает кнаружи
Верхняя косая мышца опускает глаз вниз и поворачивает
кнаружи
• При поднимании глаз кверху сокращаются
верхняя прямая и нижняя косая мышцы
глаза
• При опускании глаз книзу сокращаются
нижняя прямая и верхняя косая мышцы
глаза
• При повороте глаз вправо сокращаются
латеральная прямая мышца (VI нерв)
правого глаза и медиальная прямая мышца
глаза левого глаза (III нерв)
• При повороте глаз влево сокращаются
латеральная прямая мышца (VI нерв)
левого глаза и медиальная прямая мышца
глаза правого глаза (III нерв)

7. Функция мышц глаз

II. Жировое тело глаза, corpus
adiposum orbitae, заполняет все
пространство в глазнице.
III. Влагалище глазного яблока,
vagina bulbi (теннонова
капсула) - покрывает глазное
яблоко сзади.
IV. Веки, palpebrae (греч.
blepharon). Есть верхнее и
нижнее веко, palpebra superior
et inferior. Верхнее веко
поднимается мышцей - m.
levator palpebrae superioris.
Основа века представлена
хрящем, tarsus, в толще
которых расположены сальные
железы для смазывания краев
век.
V. Брови, supercilium и
ресницы, cilia- волоски,
защищающие глаза от
попадания инородных веществ.

8.

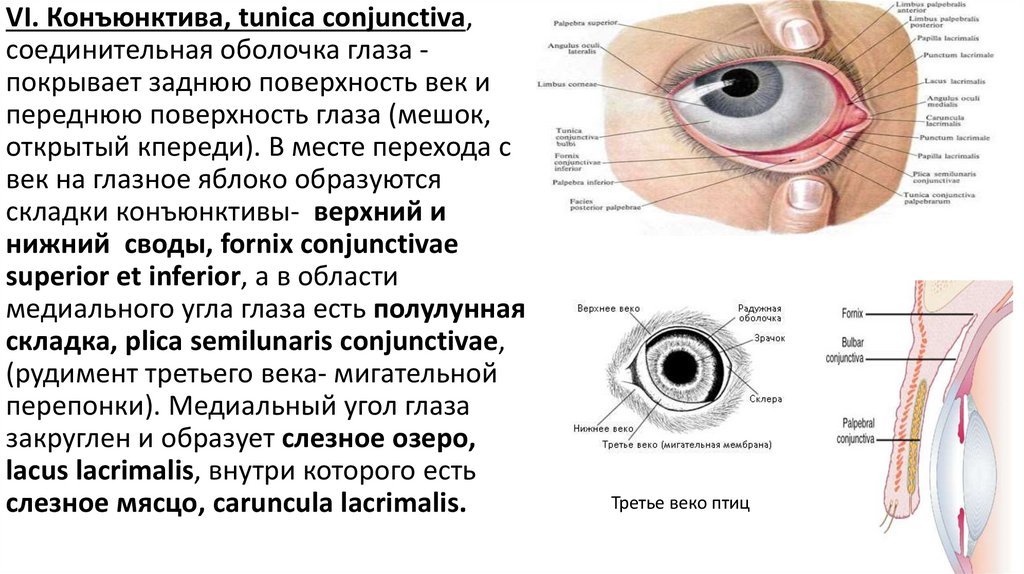

VI. Конъюнктива, tunica conjunctiva,
соединительная оболочка глаза покрывает заднюю поверхность век и
переднюю поверхность глаза (мешок,
открытый кпереди). В месте перехода с
век на глазное яблоко образуются
складки конъюнктивы- верхний и
нижний своды, fornix conjunctivae
superior et inferior, а в области
медиального угла глаза есть полулунная
складка, plica semilunaris conjunctivae,
(рудимент третьего века- мигательной
перепонки). Медиальный угол глаза
закруглен и образует слезное озеро,
lacus lacrimalis, внутри которого есть
слезное мясцо, caruncula lacrimalis.
Третье веко птиц

9.

VII. Слезный аппарат представлен:
слезной железой, glandula lacrimalis
(алвеолярно- трубчатая железа),
расположенной в слезной ямке
лобной кости, с 5-12 выводными
протоками, дальше слеза течет по
слезному ручью, rivus lacrimalis
(между краем века и глазом), к
слезному озеру, lacus lacrimalis, а
затем через слезные точки, punctum
lacrimalis, в слезные канальцы,
canaliculi lacrimales, далее в слезный
мешок, saccus lacrimalis и по носослезному протоку, ductus
nasolacrimalis, в нижний носовой ход,
meatus nasi inferior

10.

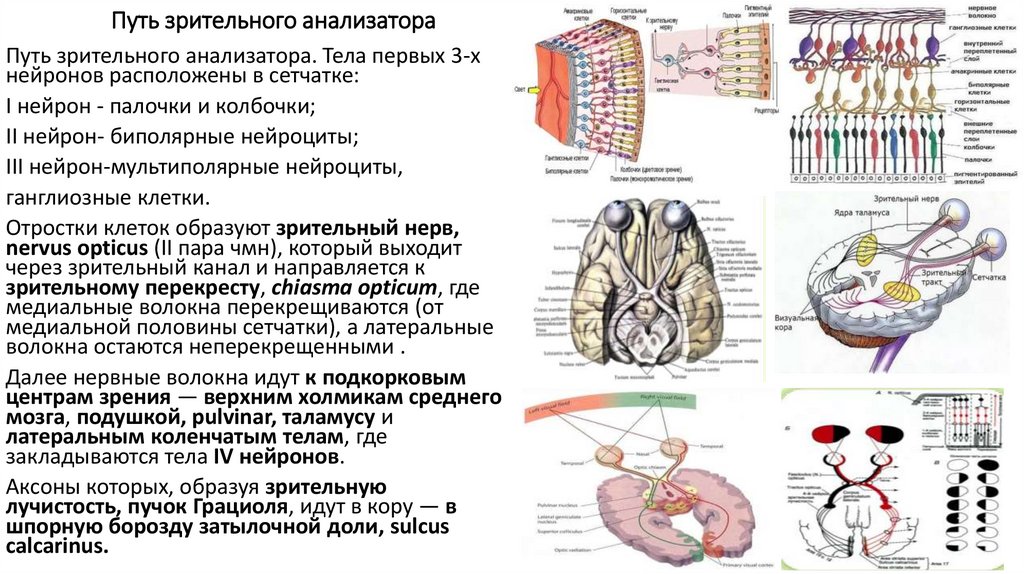

Путь зрительного анализатора
Путь зрительного анализатора. Тела первых 3-х
нейронов расположены в сетчатке:
I нейрон - палочки и колбочки;
II нейрон- биполярные нейроциты;
III нейрон-мультиполярные нейроциты,
ганглиозные клетки.
Отростки клеток образуют зрительный нерв,
nervus opticus (II пара чмн), который выходит
через зрительный канал и направляется к
зрительному перекресту, chiasma opticum, где
медиальные волокна перекрещиваются (от
медиальной половины сетчатки), а латеральные
волокна остаются неперекрещенными .
Далее нервные волокна идут к подкорковым
центрам зрения — верхним холмикам среднего
мозга, подушкой, pulvinar, таламусу и
латеральным коленчатым телам, где
закладываются тела IV нейронов.
Аксоны которых, образуя зрительную
лучистость, пучок Грациоля, идут в кору — в
шпорную борозду затылочной доли, sulcus
calcarinus.

11. Путь зрительного анализатора

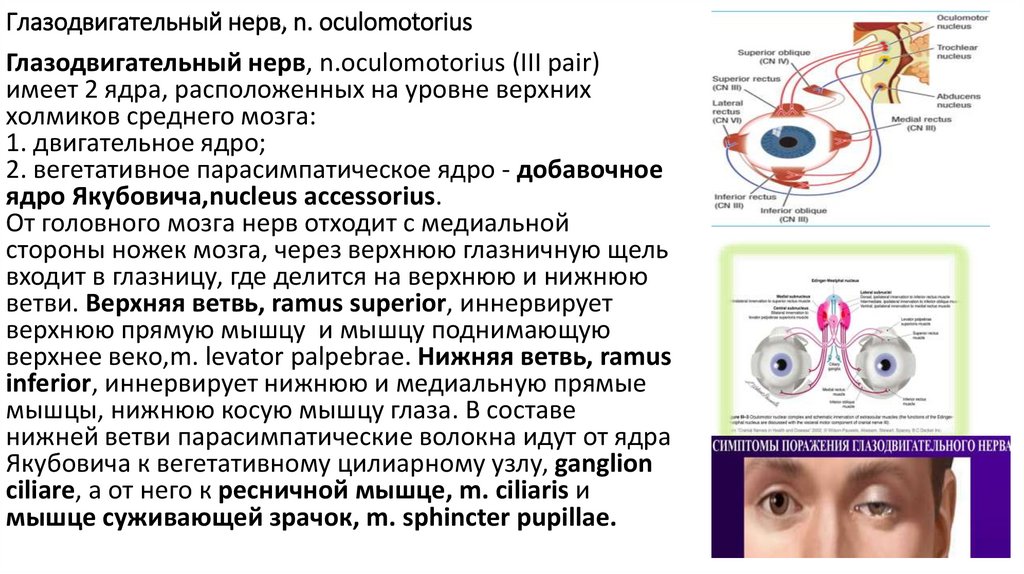

Глазодвигательный нерв, n. oculomotorius
Глазодвигательный нерв, n.oculomotorius (ІІІ pair)
имеет 2 ядра, расположенных на уровне верхних
холмиков среднего мозга:
1. двигательное ядро;
2. вегетативное парасимпатическое ядро - добавочное
ядро Якубовича,nucleus accessorius.
От головного мозга нерв отходит с медиальной
стороны ножек мозга, через верхнюю глазничную щель
входит в глазницу, где делится на верхнюю и нижнюю
ветви. Верхняя ветвь, ramus superior, иннервирует
верхнюю прямую мышцу и мышцу поднимающую
верхнее веко,m. levator palpebrae. Нижняя ветвь, ramus
inferior, иннервирует нижнюю и медиальную прямые
мышцы, нижнюю косую мышцу глаза. В составе
нижней ветви парасимпатические волокна идут от ядра
Якубовича к вегетативному цилиарному узлу, ganglion
ciliare, а от него к ресничной мышце, m. ciliaris и
мышце суживающей зрачок, m. sphincter pupillae.

12. Глазодвигательный нерв, n. oculomotorius

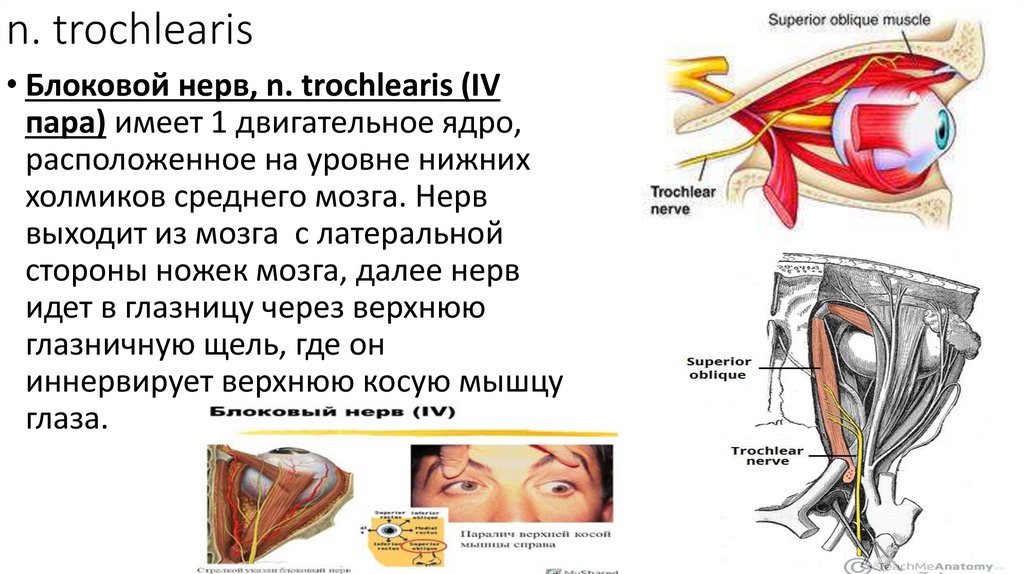

n. trochlearis
• Блоковой нерв, n. trochlearis (ІV
пара) имеет 1 двигательное ядро,
расположенное на уровне нижних
холмиков среднего мозга. Нерв
выходит из мозга с латеральной
стороны ножек мозга, далее нерв
идет в глазницу через верхнюю
глазничную щель, где он
иннервирует верхнюю косую мышцу
глаза.

13. n. trochlearis

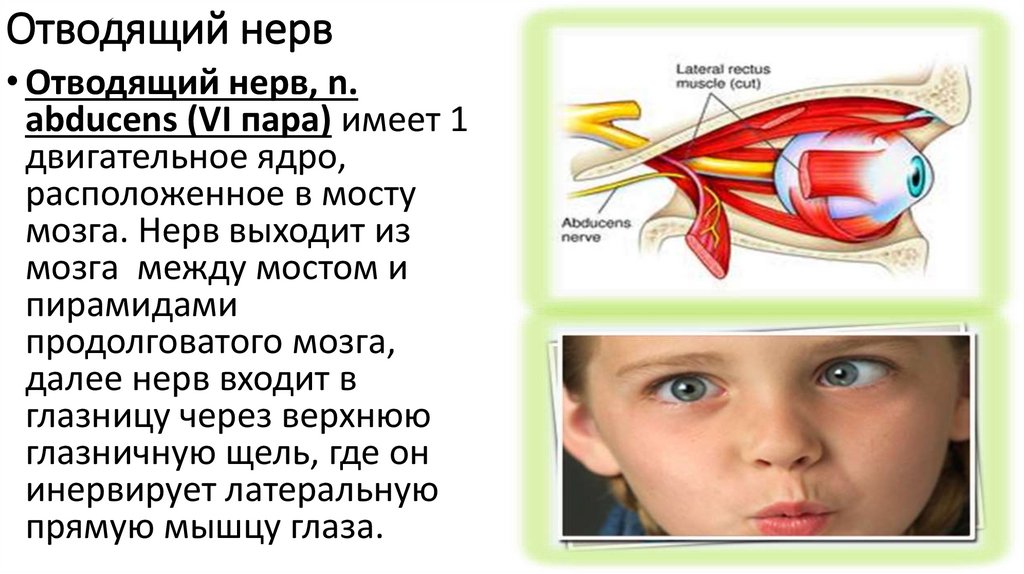

Отводящий нерв
• Отводящий нерв, n.
abducens (VІ пара) имеет 1
двигательное ядро,
расположенное в мосту
мозга. Нерв выходит из
мозга между мостом и
пирамидами
продолговатого мозга,
далее нерв входит в
глазницу через верхнюю
глазничную щель, где он
инервирует латеральную
прямую мышцу глаза.

14. Отводящий нерв

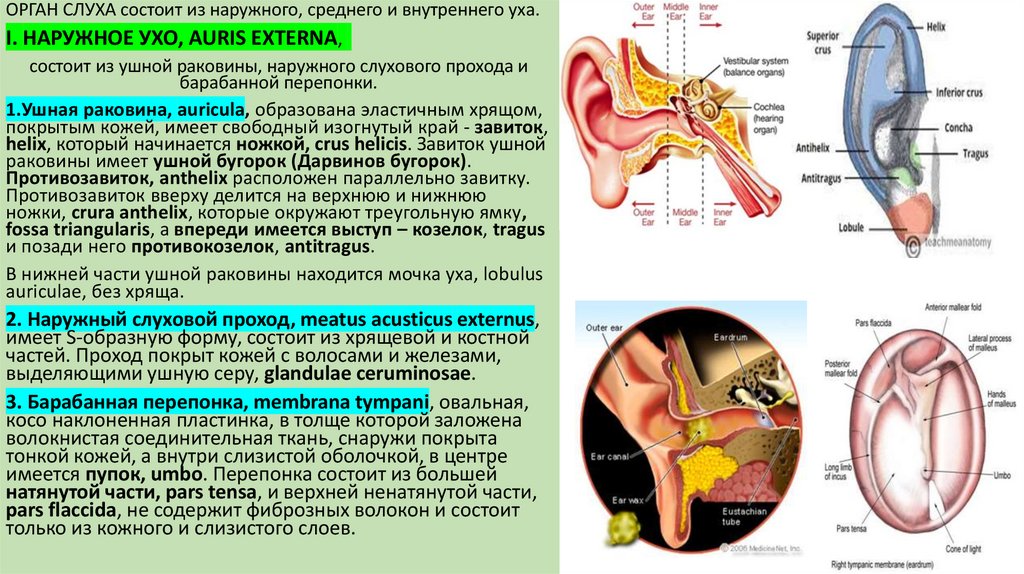

ОРГАН СЛУХА состоит из наружного, среднего и внутреннего уха.
I. НАРУЖНОЕ УХО, AURIS EXTERNA,
состоит из ушной раковины, наружного слухового прохода и
барабанной перепонки.
1.Ушная раковина, auricula, образована эластичным хрящом,
покрытым кожей, имеет свободный изогнутый край - завиток,
helix, который начинается ножкой, crus helicis. Завиток ушной
раковины имеет ушной бугорок (Дарвинов бугорок).
Противозавиток, anthelix расположен параллельно завитку.
Противозавиток вверху делится на верхнюю и нижнюю
ножки, crura anthelix, которые окружают треугольную ямку,
fossa triangularis, а впереди имеется выступ – козелок, tragus
и позади него противокозелок, antitragus.
В нижней части ушной раковины находится мочка уха, lobulus
auriculae, без хряща.
2. Наружный слуховой проход, meatus acusticus externus,
имеет S-образную форму, состоит из хрящевой и костной
частей. Проход покрыт кожей с волосами и железами,
выделяющими ушную серу, glandulae ceruminosae.
3. Барабанная перепонка, membrana tympani, овальная,
косо наклоненная пластинка, в толще которой заложена
волокнистая соединительная ткань, снаружи покрыта
тонкой кожей, а внутри слизистой оболочкой, в центре
имеется пупок, umbo. Перепонка состоит из большей
натянутой части, pars tensa, и верхней ненатянутой части,
pars flaccida, не содержит фиброзных волокон и состоит
только из кожного и слизистого слоев.

15.

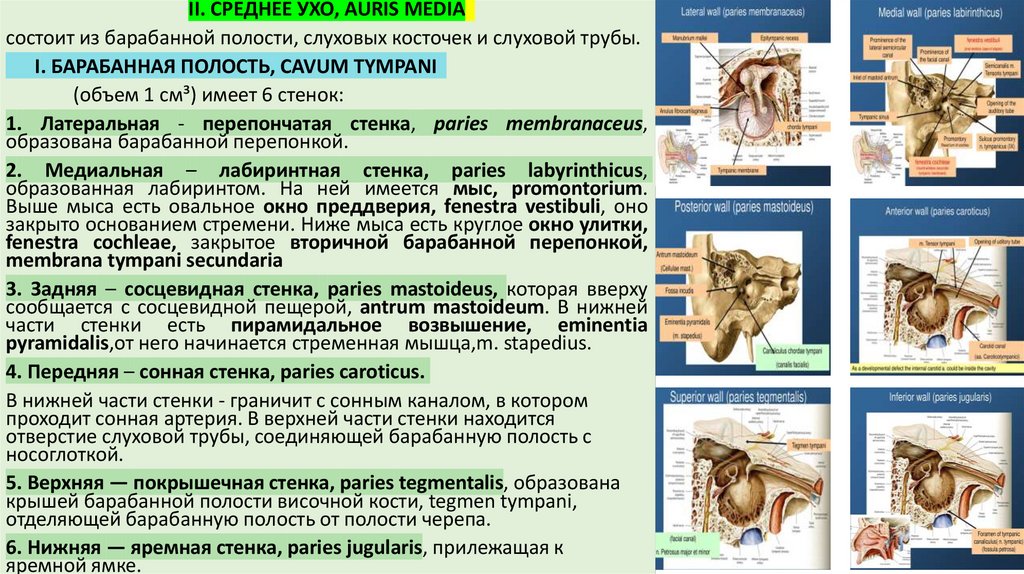

II. СРЕДНЕЕ УХО, AURIS MEDIA
состоит из барабанной полости, слуховых косточек и слуховой трубы.
I. БАРАБАННАЯ ПОЛОСТЬ, CAVUM TYMPANI
(объем 1 см³) имеет 6 стенок:
1. Латеральная - перепончатая стенка, paries membranaceus,
образована барабанной перепонкой.
2. Медиальная – лабиринтная стенка, paries labyrinthicus,
образованная лабиринтом. На ней имеется мыс, promontorium.
Выше мыса есть овальное окно преддверия, fenestra vestibuli, оно
закрыто основанием стремени. Ниже мыса есть круглое окно улитки,
fenestra cochleae, закрытое вторичной барабанной перепонкой,
membrana tympani secundaria
3. Задняя – сосцевидная стенка, paries mastoideus, которая вверху
сообщается с сосцевидной пещерой, antrum mastoideum. В нижней
части стенки есть пирамидальное возвышение, eminentia
pyramidalis,от него начинается стременная мышца,m. stapedius.
4. Передняя – сонная стенка, paries caroticus.
В нижней части стенки - граничит с сонным каналом, в котором
проходит сонная артерия. В верхней части стенки находится
отверстие слуховой трубы, соединяющей барабанную полость с
носоглоткой.
5. Верхняя — покрышечная стенка, paries tegmentalis, образована
крышей барабанной полости височной кости, tegmen tympani,
отделяющей барабанную полость от полости черепа.
6. Нижняя — яремная стенка, paries jugularis, прилежащая к
яремной ямке.

16.

II. CЛУХОВЫЕ КОСТОЧКИ
К слуховым косточкам относятся молоточек, наковальня и
стремечко.
1. Молоточек, malleus, имеет головку, шейку и рукоятку
(вставленную в пупок барабанной перепонки), caput, collum,
manubrium mallei.
2. Наковальня, incus имеет тело, corpus, короткую ножку, crus
breve и длинную ножку, crus longum,с чечевицеобразным
отростком, processus lenticularis для соединения с головкой
стремени.
3. Стремя, stapes, имеет переднюю и заднюю ножки, crus
anterius et crus posterius stapedis, между которыми находится
основание cтремени, basis stapedis.
Слуховые косточки соединены двумя суставами — articulatio
incudomallearis и articulatio incudostapedia.
Движение слуховых косточек регулируется двумя мышцами
1. Мышца, напрягающая барабанную перепонку, m. tensor
tympani, расположенна в semicanalis m. tensor tympani
мышечно-трубного канала (в верхнем отделе), мышца,
натягивающая рукоятку молоточка, напрягает барабанную
перепонку.
2. Стременная мышца, m. stapedius, прикрепляясь к задней
ножке стремени, является антагонистом предыдущей мышцы и
препятствует избыточному давлению стремени в преддверие.

17.

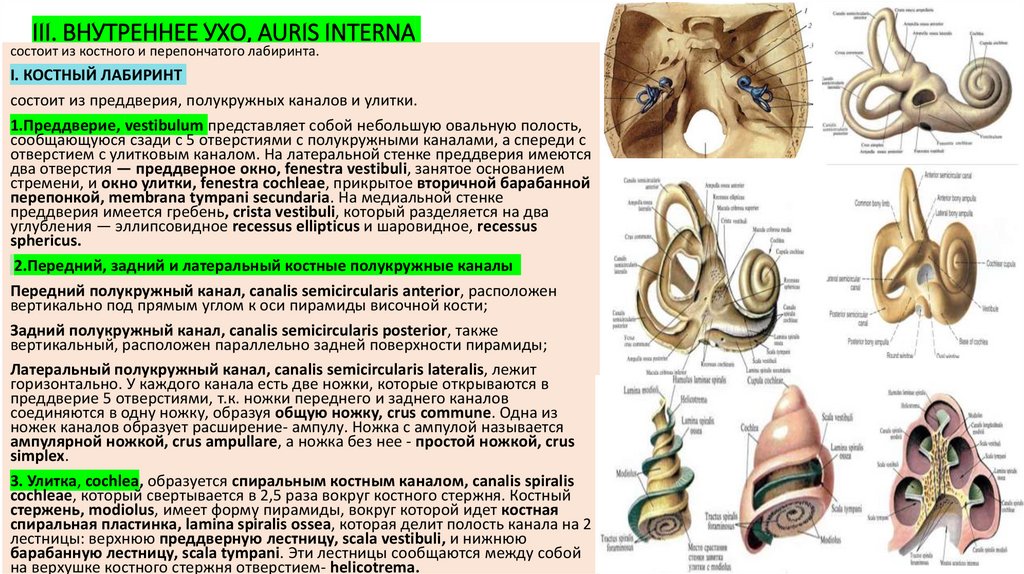

III. ВНУТРЕННЕЕ УХО, AURIS INTERNA
состоит из костного и перепончатого лабиринта.
I. КОСТНЫЙ ЛАБИРИНТ
состоит из преддверия, полукружных каналов и улитки.
1.Преддверие, vestibulum представляет собой небольшую овальную полость,
сообщающуюся сзади с 5 отверстиями с полукружными каналами, а спереди с
отверстием с улитковым каналом. На латеральной стенке преддверия имеются
два отверстия — преддверное окно, fenestra vestibuli, занятое основанием
стремени, и окно улитки, fenestra cochleae, прикрытое вторичной барабанной
перепонкой, membrana tympani secundaria. На медиальной стенке
преддверия имеется гребень, crista vestibuli, который разделяется на два
углубления — эллипсовидное recessus ellipticus и шаровидное, recessus
sphericus.
2.Передний, задний и латеральный костные полукружные каналы
Передний полукружный канал, canalis semicircularis anterior, расположен
вертикально под прямым углом к оси пирамиды височной кости;
Задний полукружный канал, canalis semicircularis posterior, также
вертикальный, расположен параллельно задней поверхности пирамиды;
Латеральный полукружный канал, canalis semicircularis lateralis, лежит
горизонтально. У каждого канала есть две ножки, которые открываются в
преддверие 5 отверстиями, т.к. ножки переднего и заднего каналов
соединяются в одну ножку, образуя общую ножку, crus commune. Одна из
ножек каналов образует расширение- ампулу. Ножка с ампулой называется
ампулярной ножкой, crus ampullare, а ножка без нее - простой ножкой, crus
simplex.
3. Улитка, cochlea, образуется спиральным костным каналом, canalis spiralis
cochleae, который свертывается в 2,5 раза вокруг костного стержня. Костный
стержень, modiolus, имеет форму пирамиды, вокруг которой идет костная
спиральная пластинка, lamina spiralis ossea, которая делит полость канала на 2
лестницы: верхнюю преддверную лестницу, scala vestibuli, и нижнюю
барабанную лестницу, scala tympani. Эти лестницы сообщаются между собой
на верхушке костного стержня отверстием- helicotrema.

18. III. ВНУТРЕННЕЕ УХО, AURIS INTERNA

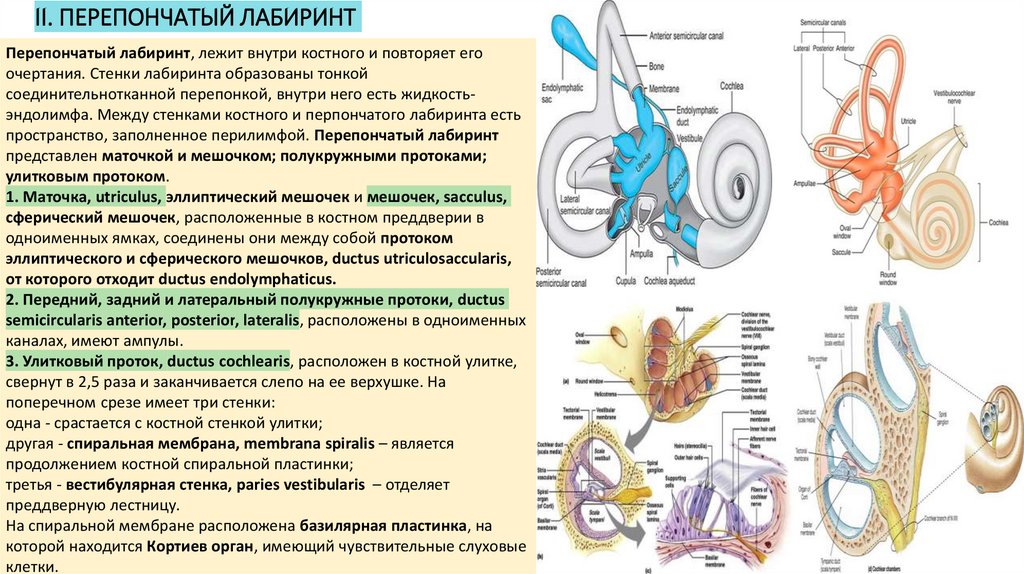

II. ПЕРЕПОНЧАТЫЙ ЛАБИРИНТ
Перепончатый лабиринт, лежит внутри костного и повторяет его
очертания. Стенки лабиринта образованы тонкой
соединительнотканной перепонкой, внутри него есть жидкостьэндолимфа. Между стенками костного и перпончатого лабиринта есть
пространство, заполненное перилимфой. Перепончатый лабиринт
представлен маточкой и мешочком; полукружными протоками;
улитковым протоком.
1. Маточка, utriculus, эллиптический мешочек и мешочек, sacculus,
сферический мешочек, расположенные в костном преддверии в
одноименных ямках, соединены они между собой протоком
эллиптического и сферического мешочков, ductus utriculosaccularis,
от которого отходит ductus endolymphaticus.
2. Передний, задний и латеральный полукружные протоки, ductus
semicircularis anterior, posterior, lateralis, расположены в одноименных
каналах, имеют ампулы.
3. Улитковый проток, ductus cochlearis, расположен в костной улитке,
свернут в 2,5 раза и заканчивается слепо на ее верхушке. На
поперечном срезе имеет три стенки:
одна - срастается с костной стенкой улитки;
другая - спиральная мембрана, membrana spiralis – является
продолжением костной спиральной пластинки;
третья - вестибулярная стенка, paries vestibularis – отделяет
преддверную лестницу.
На спиральной мембране расположена базилярная пластинка, на
которой находится Кортиев орган, имеющий чувствительные слуховые
клетки.

19. II. ПЕРЕПОНЧАТЫЙ ЛАБИРИНТ

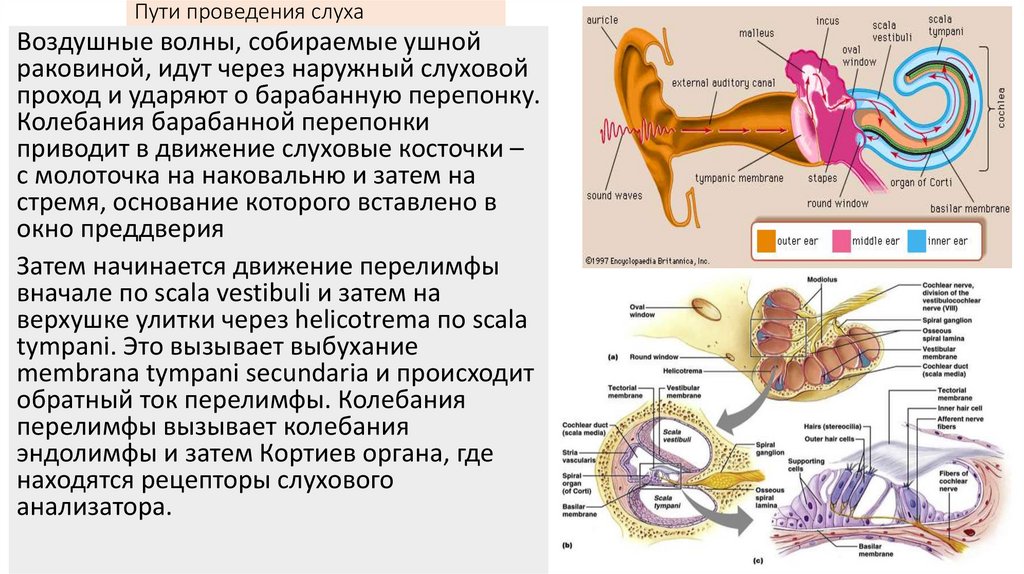

Пути проведения слуха
Воздушные волны, собираемые ушной
раковиной, идут через наружный слуховой
проход и ударяют о барабанную перепонку.
Колебания барабанной перепонки
приводит в движение слуховые косточки –
с молоточка на наковальню и затем на
стремя, основание которого вставлено в
окно преддверия
Затем начинается движение перелимфы
вначале по scala vestibuli и затем на
верхушке улитки через helicotrema по scala
tympani. Это вызывает выбухание
membrana tympani secundaria и происходит
обратный ток перелимфы. Колебания
перелимфы вызывает колебания
эндолимфы и затем Кортиев органа, где
находятся рецепторы слухового
анализатора.

20. Пути проведения слуха

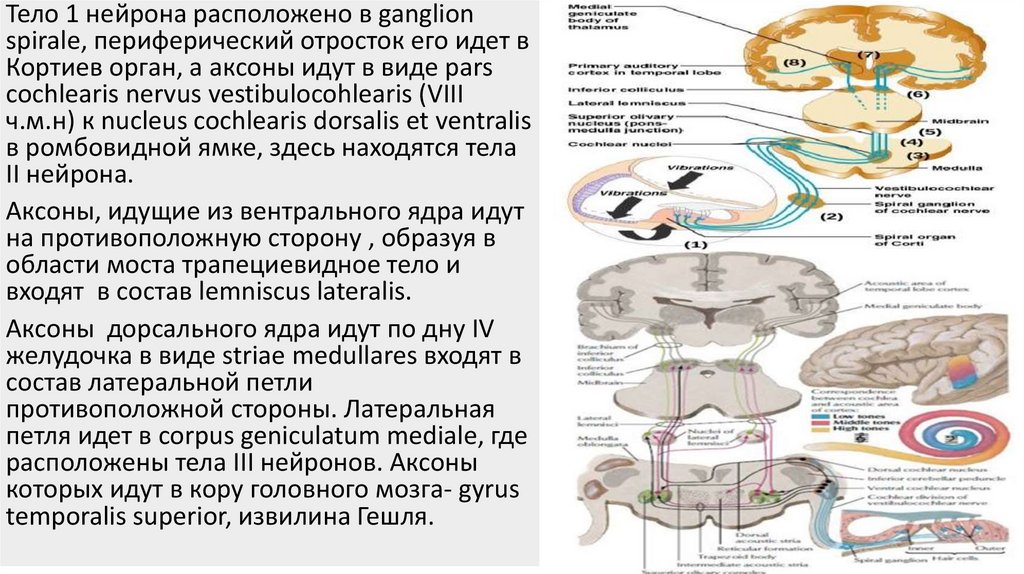

Тело 1 нейрона расположено в ganglion
spirale, периферический отросток его идет в
Кортиев орган, а аксоны идут в виде pars
cochlearis nervus vestibulocohlearis (VIII
ч.м.н) к nucleus cochlearis dorsalis et ventralis
в ромбовидной ямке, здесь находятся тела
II нейрона.
Аксоны, идущие из вентрального ядра идут
на противоположную сторону , образуя в
области моста трапециевидное тело и
входят в состав lemniscus lateralis.
Аксоны дорсального ядра идут по дну IV
желудочка в виде striae medullares входят в
состав латеральной петли
противоположной стороны. Латеральная
петля идет в corpus geniculatum mediale, где
расположены тела III нейронов. Аксоны
которых идут в кору головного мозга- gyrus
temporalis superior, извилина Гешля.

21.

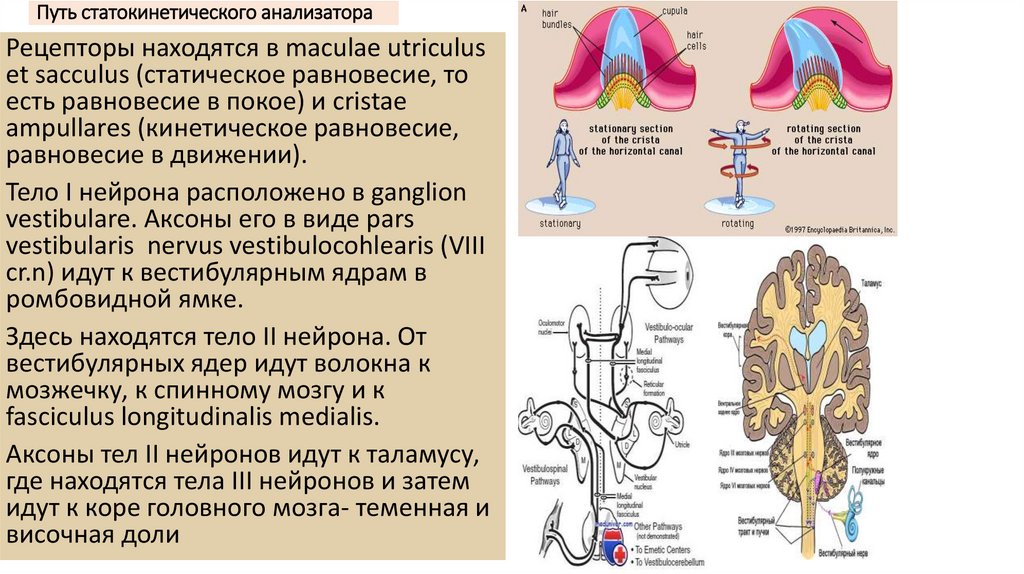

Путь статокинетического анализатора
Рецепторы находятся в maculae utriculus
et sacculus (статическое равновесие, то
есть равновесие в покое) и cristae
ampullares (кинетическое равновесие,
равновесие в движении).
Тело I нейрона расположено в ganglion
vestibulare. Аксоны его в виде pars
vestibularis nervus vestibulocohlearis (VIII
cr.n) идут к вестибулярным ядрам в
ромбовидной ямке.
Здесь находятся тело II нейрона. От
вестибулярных ядер идут волокна к
мозжечку, к спинному мозгу и к
fasciculus longitudinalis medialis.
Aксоны тел II нейронов идут к таламусу,
где находятся тела III нейронов и затем
идут к коре головного мозга- теменная и
височная доли

22. Путь статокинетического анализатора

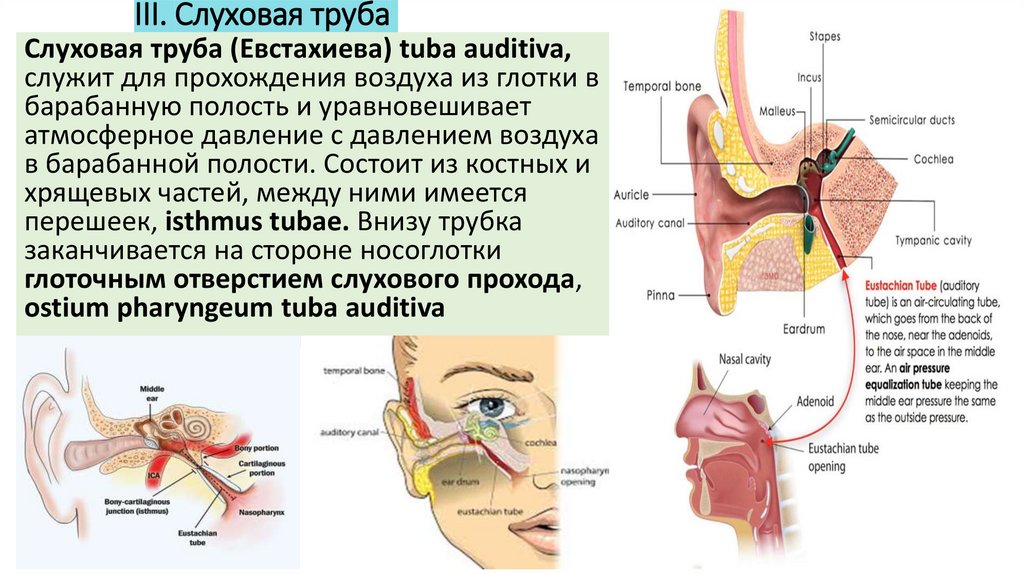

III. Слуховая труба
Слуховая труба (Евстахиева) tuba auditiva,
служит для прохождения воздуха из глотки в
барабанную полость и уравновешивает
атмосферное давление с давлением воздуха
в барабанной полости. Состоит из костных и
хрящевых частей, между ними имеется
перешеек, isthmus tubae. Внизу трубка
заканчивается на стороне носоглотки
глоточным отверстием слухового прохода,
ostium pharyngeum tuba auditiva

23. III. Слуховая труба

ОРГАН ОБОНЯНИЯ
ОРГАН ОБОНЯНИЯ – рецепторы, заложены в
слизистой оболочке носовой полости (regio
olphactoria) - верхней носовой раковины и
прилежащей носовой перегородке, здесь
заложены тела I нейронов, аксоны которых в
составе обонятельных нервов проникают
через продырявленную пластинку
решетчатой кости в обонятельную луковицу,
здесь заложены тела II нейронов, аксоны
которых идут в составе обонятельного
тракта и оканчиваются в клетках
обонятельных треугольников, переднего
продырявленного вещества (тела III
нейронов). Корковый конецпарагиппокампальная извилина, крючок (4
нейрон).

24. ОРГАН ОБОНЯНИЯ

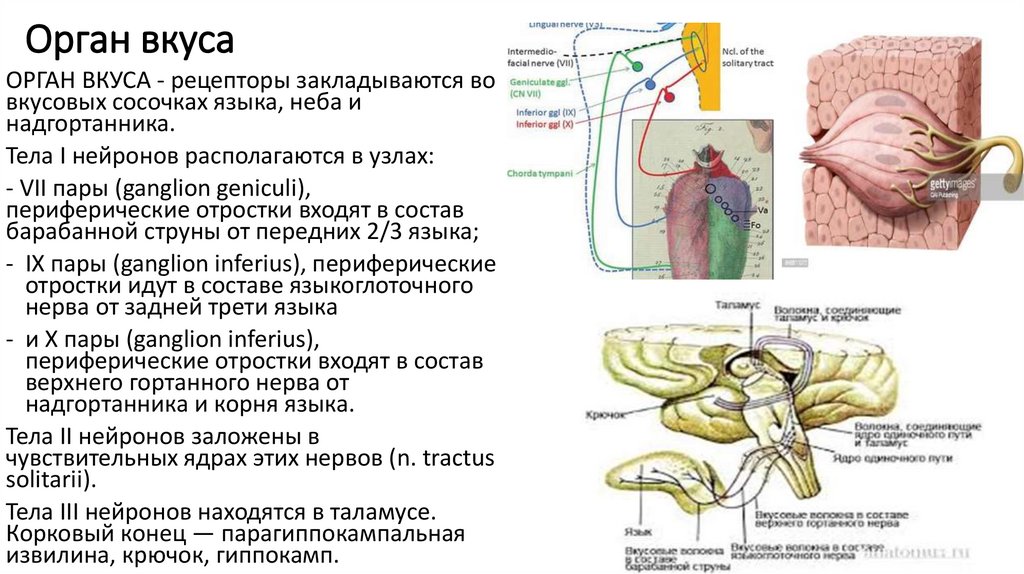

Орган вкуса
ОРГАН ВКУСА - рецепторы закладываются во
вкусовых сосочках языка, неба и
надгортанника.
Тела I нейронов располагаются в узлах:
- VII пары (ganglion geniculi),
периферические отростки входят в состав
барабанной струны от передних 2/3 языка;
- IX пары (ganglion inferius), периферические
отростки идут в составе языкоглоточного
нерва от задней трети языка
- и X пары (ganglion inferius),
периферические отростки входят в состав
верхнего гортанного нерва от
надгортанника и корня языка.
Тела II нейронов заложены в
чувствительных ядрах этих нервов (n. tractus
solitarii).
Тела III нейронов находятся в таламусе.
Корковый конец — парагиппокампальная
извилина, крючок, гиппокамп.
