Решение задач закон ома для участка цепи

1.

Решение задач
«Закон Ома для участка цепи,
последовательное и
параллельное соединение
проводников»

2. Успех – это 20% способностей и 80 % трудолюбия!

3.

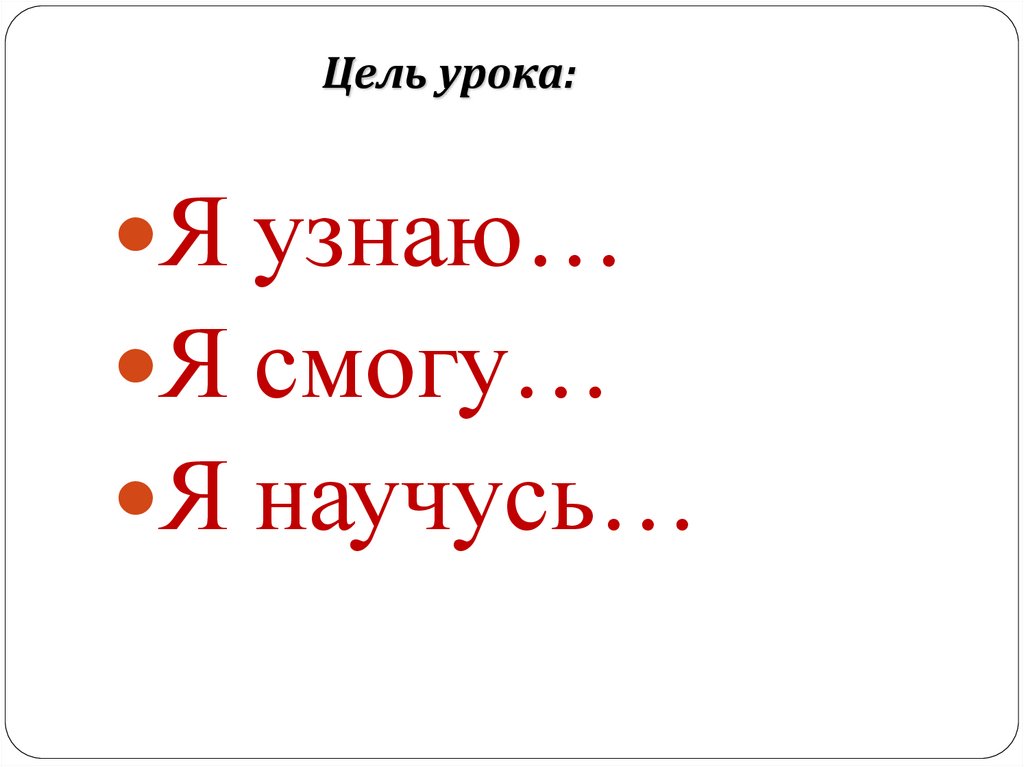

Цель урока:
Я узнаю…
Я смогу…
Я научусь…

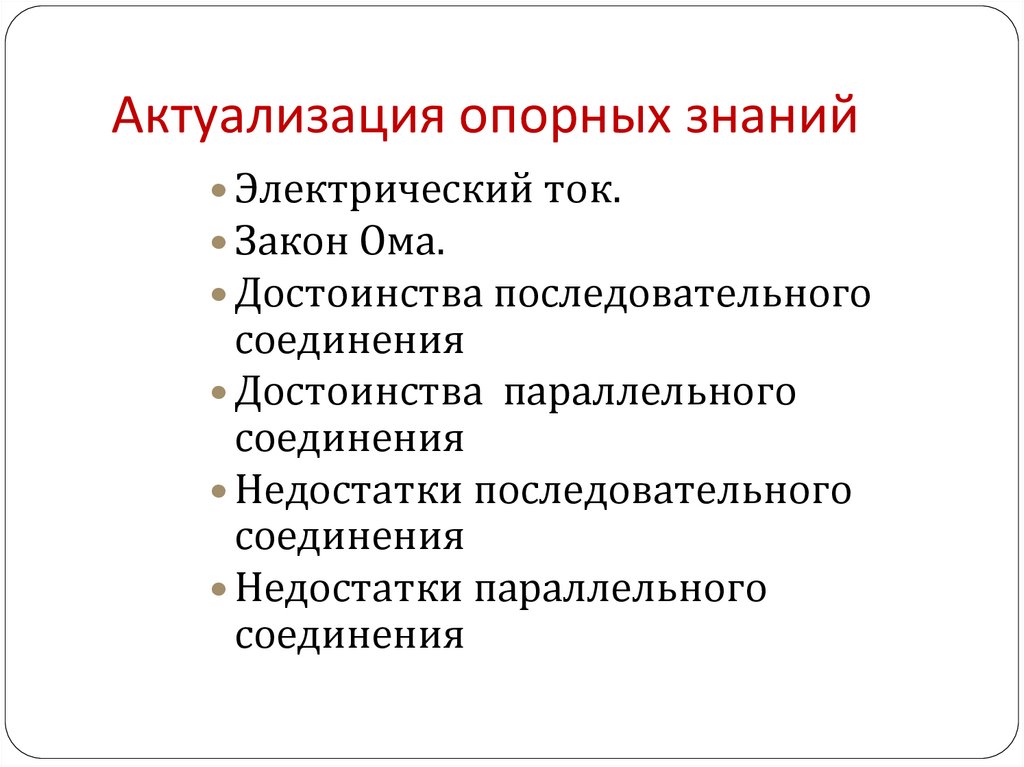

4. Актуализация опорных знаний

Электрический ток.
Закон Ома.
Достоинства последовательного
соединения
Достоинства параллельного
соединения
Недостатки последовательного
соединения
Недостатки параллельного
соединения

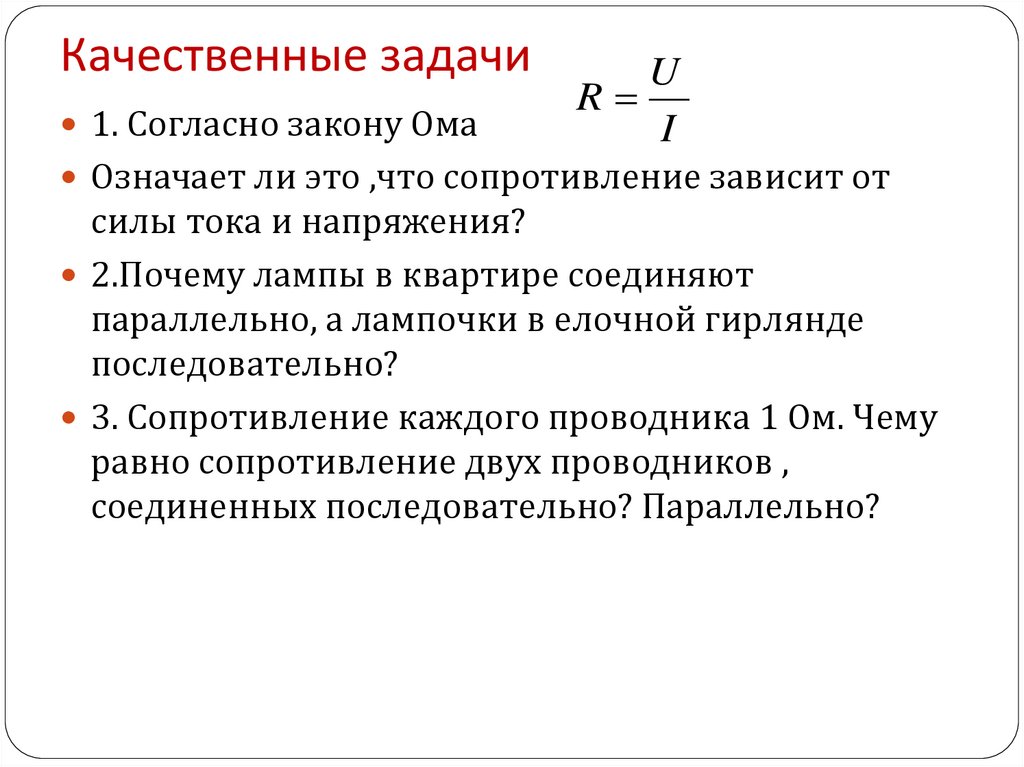

5. Качественные задачи

1. Согласно закону Ома
U
R
I
Означает ли это ,что сопротивление зависит от
силы тока и напряжения?
2.Почему лампы в квартире соединяют
параллельно, а лампочки в елочной гирлянде
последовательно?
3. Сопротивление каждого проводника 1 Ом. Чему
равно сопротивление двух проводников ,
соединенных последовательно? Параллельно?

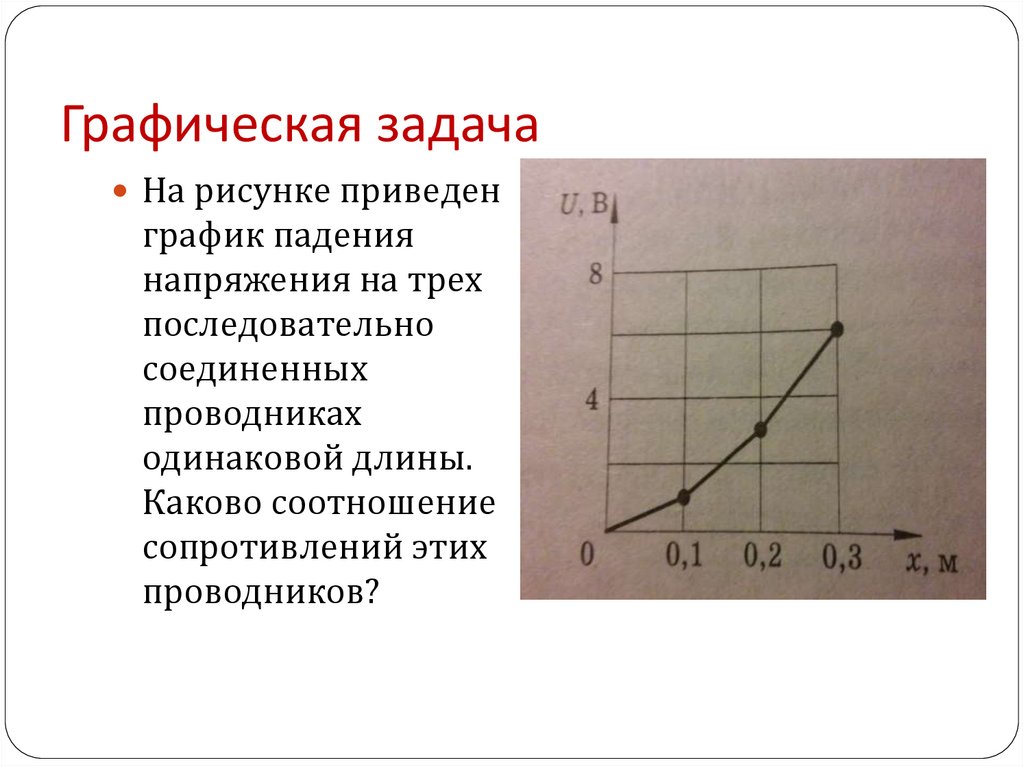

6. Графическая задача

На рисунке приведен
график падения
напряжения на трех
последовательно
соединенных
проводниках
одинаковой длины.
Каково соотношение
сопротивлений этих
проводников?
.
.

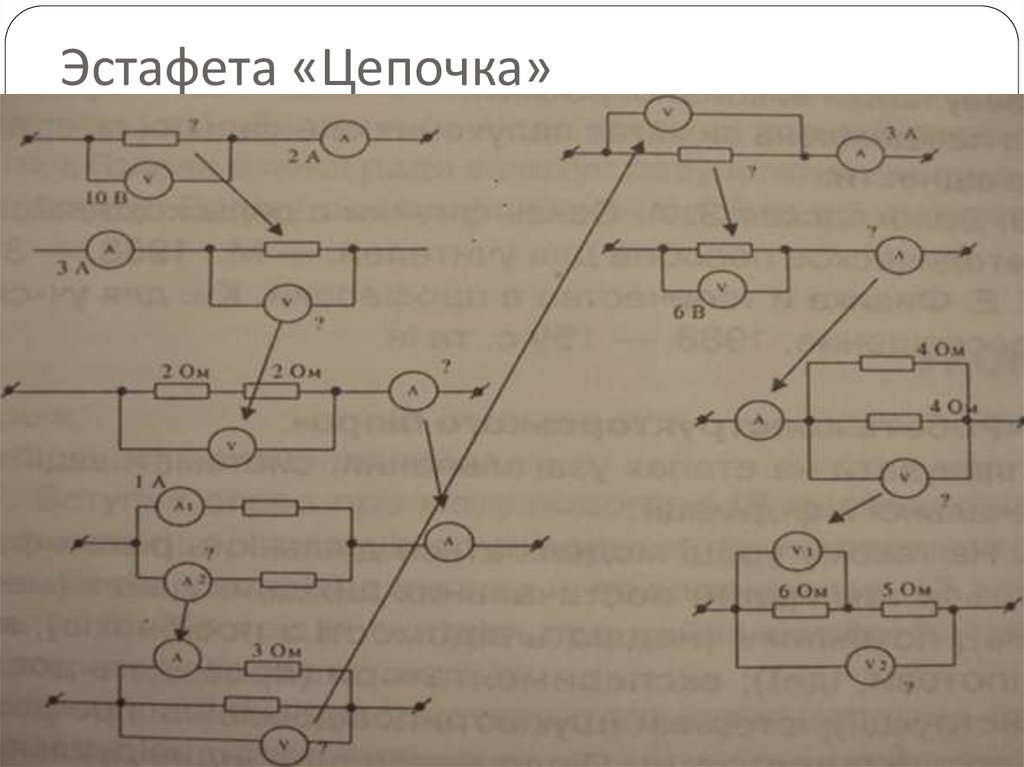

7. Эстафета «Цепочка»

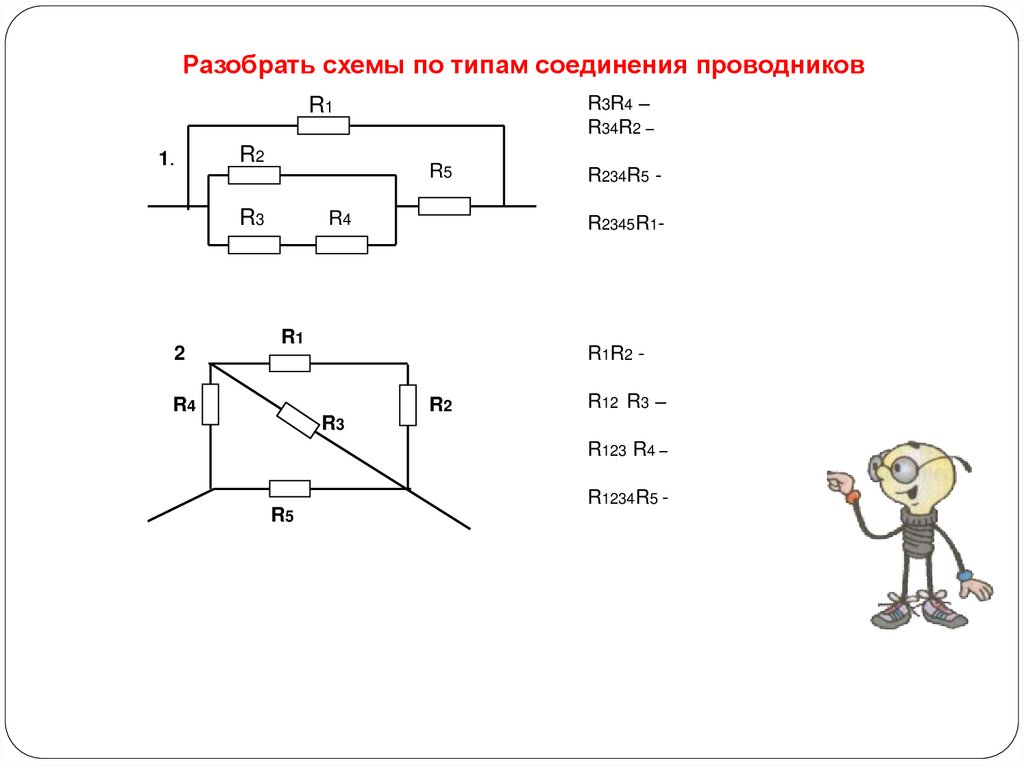

8.

Разобрать схемы по типам соединения проводников
R3R4 –
R34R2 –
R1
1.
R2
R5
R3
2
R4
R2345R1-
R1
R4
R234R5 -
R1R2 -
R3
R2
R12 R3 –
R123 R4 –
R5
R1234R5 -

9.

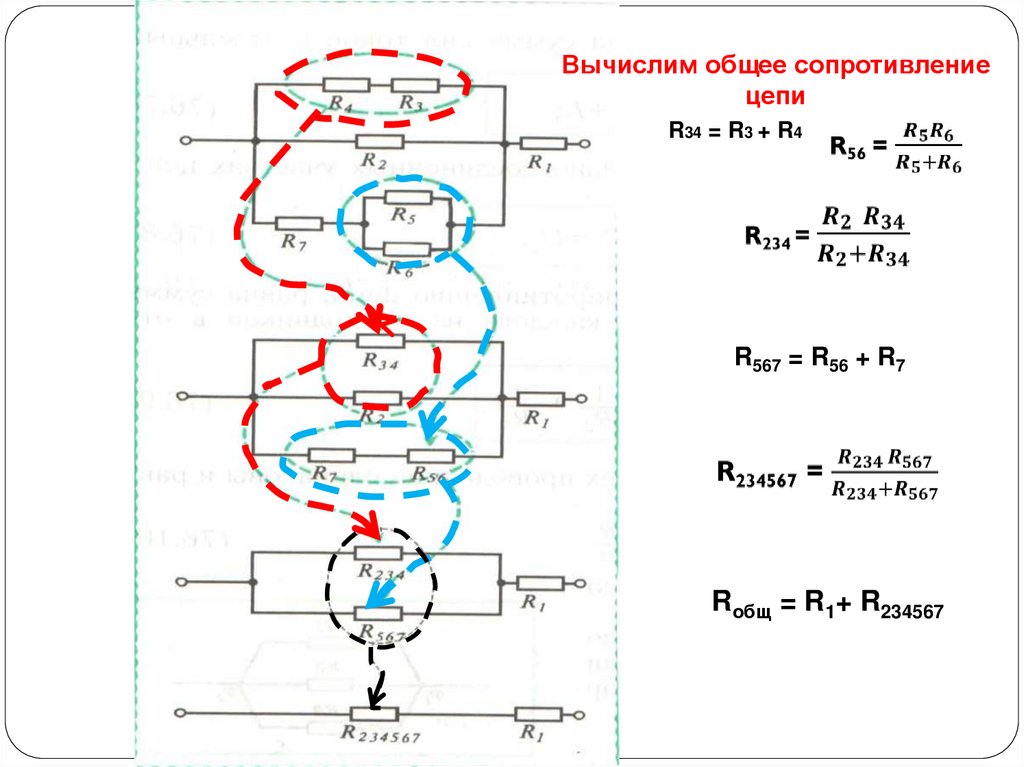

Вычислим общее сопротивление
цепи
R34 = R3 + R4
R567 = R56 + R7
Rобщ = R1+ R234567

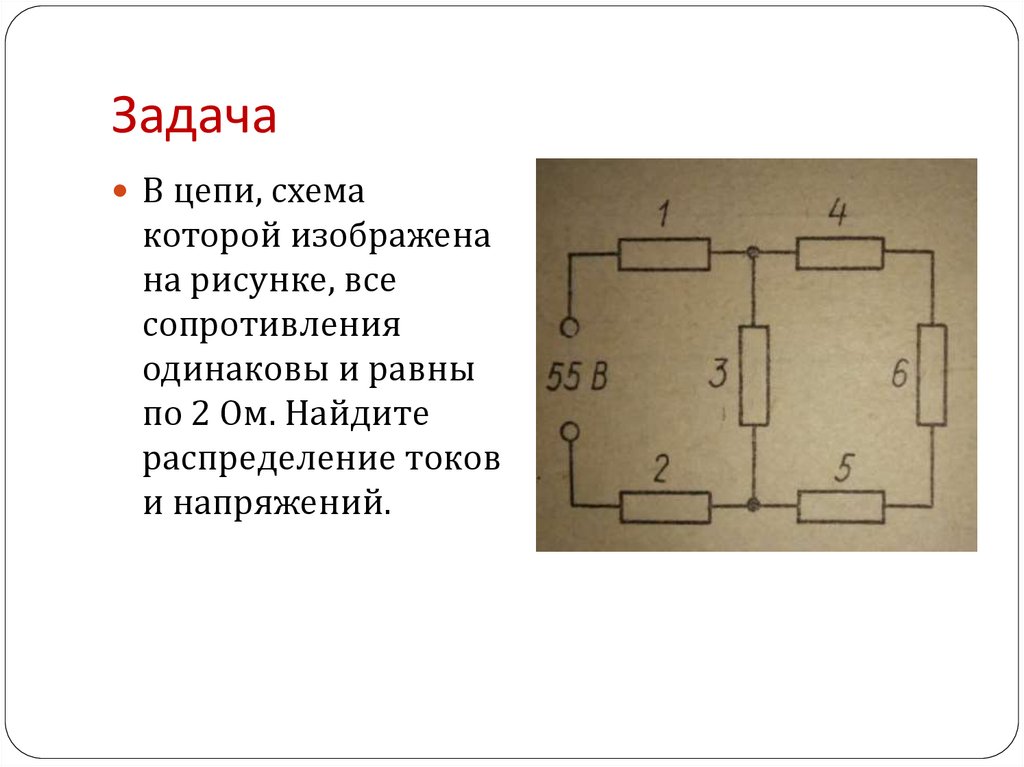

10. Задача

В цепи, схема
которой изображена
на рисунке, все
сопротивления
одинаковы и равны
по 2 Ом. Найдите
распределение токов
и напряжений.

11. Рефлексия

Я узнал…
Я смог…
Я научился…

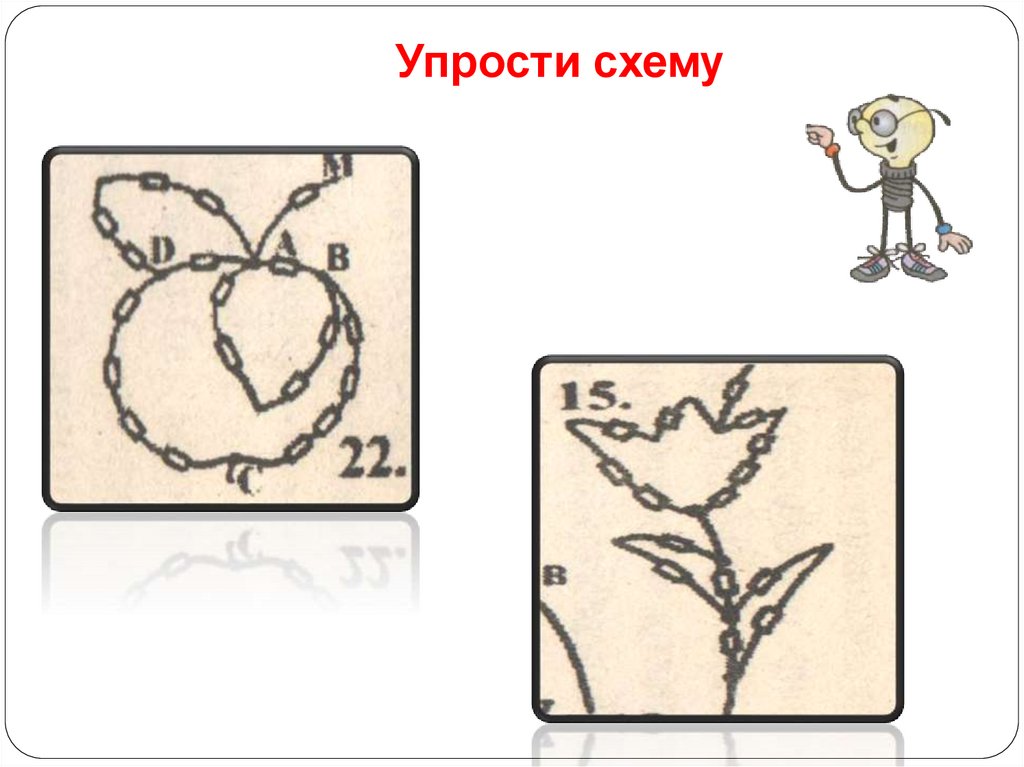

12.

Упрости схему
