введение в проффесию (2)

1. Мобильная связь – грандиозное достижение ХХ века!

Антонова Вероника Михайловна, к.т.н., доц., каф ИУ10

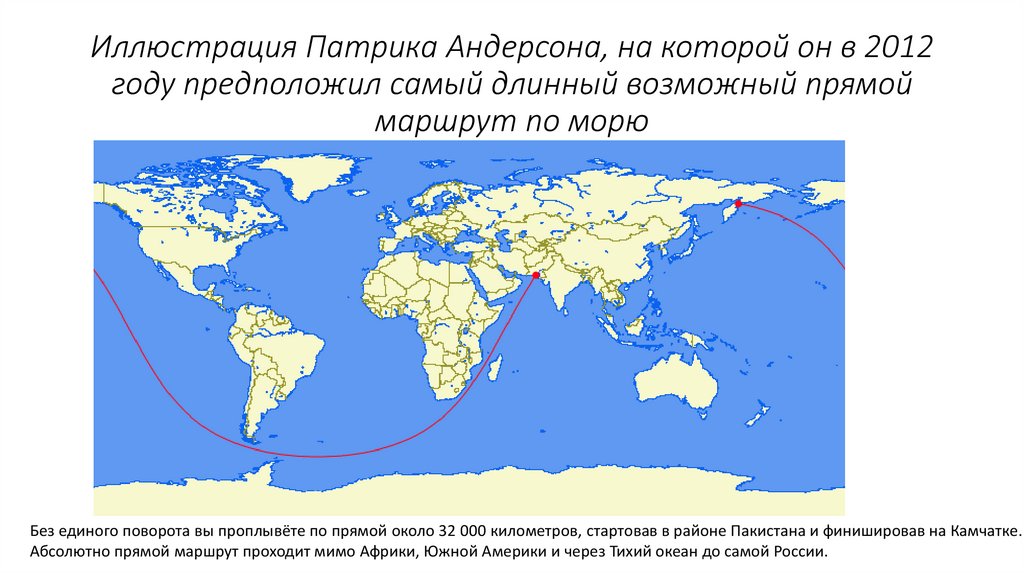

2. Иллюстрация Патрика Андерсона, на которой он в 2012 году предположил самый длинный возможный прямой маршрут по морю

Без единого поворота вы проплывёте по прямой около 32 000 километров, стартовав в районе Пакистана и финишировав на Камчатке.
Абсолютно прямой маршрут проходит мимо Африки, Южной Америки и через Тихий океан до самой России.

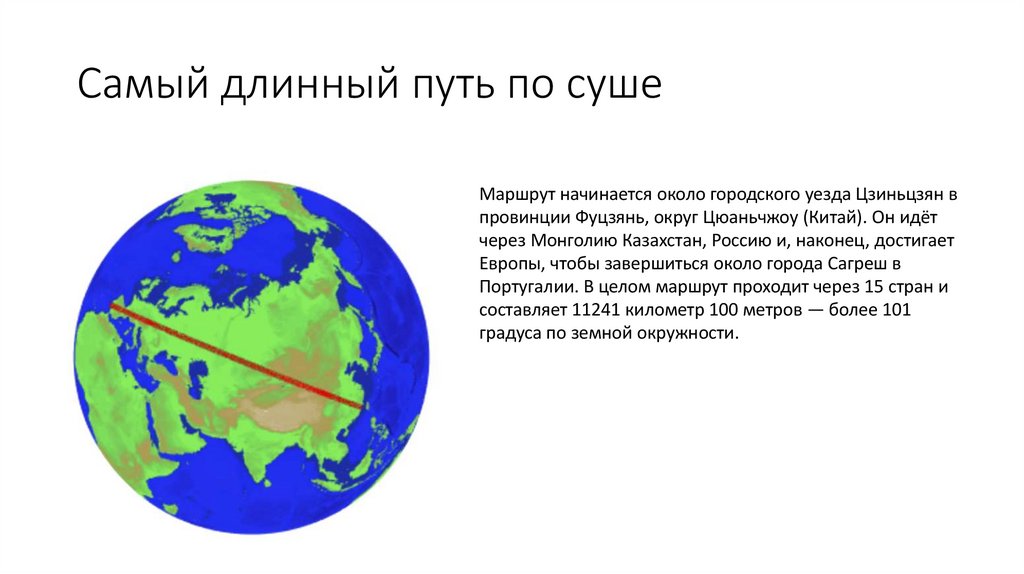

3. Самый длинный путь по суше

Маршрут начинается около городского уезда Цзиньцзян в
провинции Фуцзянь, округ Цюаньчжоу (Китай). Он идёт
через Монголию Казахстан, Россию и, наконец, достигает
Европы, чтобы завершиться около города Сагреш в
Португалии. В целом маршрут проходит через 15 стран и
составляет 11241 километр 100 метров — более 101
градуса по земной окружности.

4.

Как же обеспечить связь на всем протяжении таких маршрутов?

5. Первые телеграфные системы были однопроводные, второй контакт заменяла Земля

Но с увеличением числа
линий появилась
проблема шумов, что
сильно мешала в
распознавании сигнала
В проводе возникнут точно
такие же наводки, которые
можно просто вычесть из
первого провода для
получения исходного
сигнала.

6. Минусы

Провода можно
заизолировать, но чем
длиннее провод, тем
больше в нем
напряжение от э/м
бурь
Самая сильная буря
была названа
событием
Керрингтона

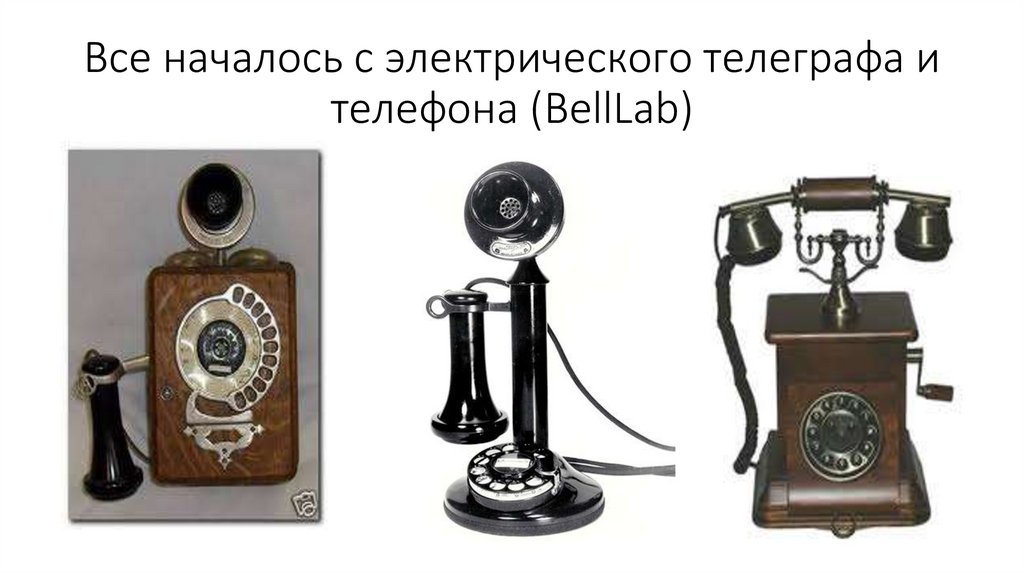

7. Все началось с электрического телеграфа и телефона (BellLab)

8.

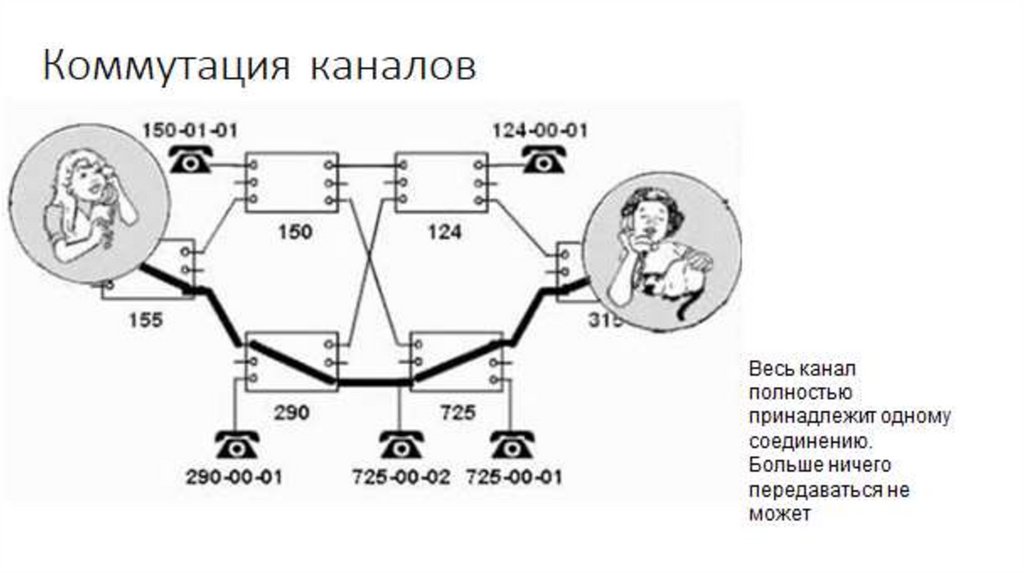

9.

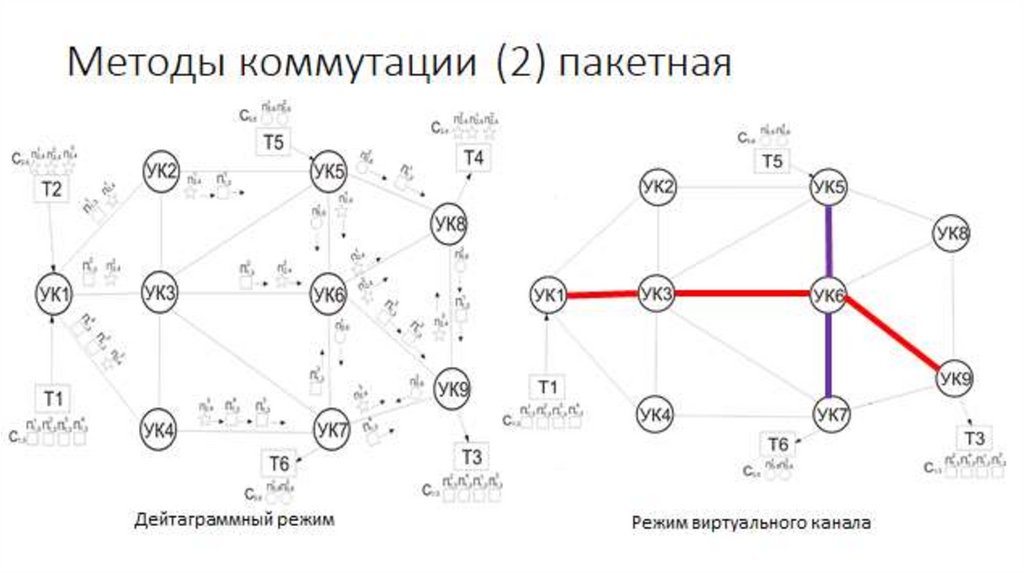

10.

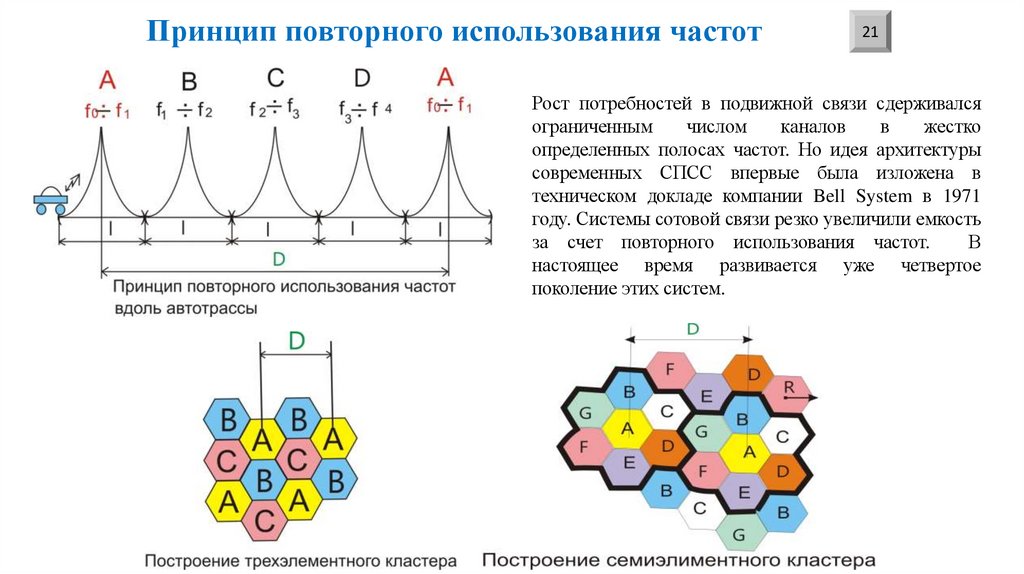

11. Принцип повторного использования частот

21
Рост потребностей в подвижной связи сдерживался
ограниченным
числом
каналов
в
жестко
определенных полосах частот. Но идея архитектуры
современных СПСС впервые была изложена в
техническом докладе компании Bell System в 1971
году. Системы сотовой связи резко увеличили емкость
за счет повторного использования частот.
В
настоящее время развивается уже четвертое
поколение этих систем.

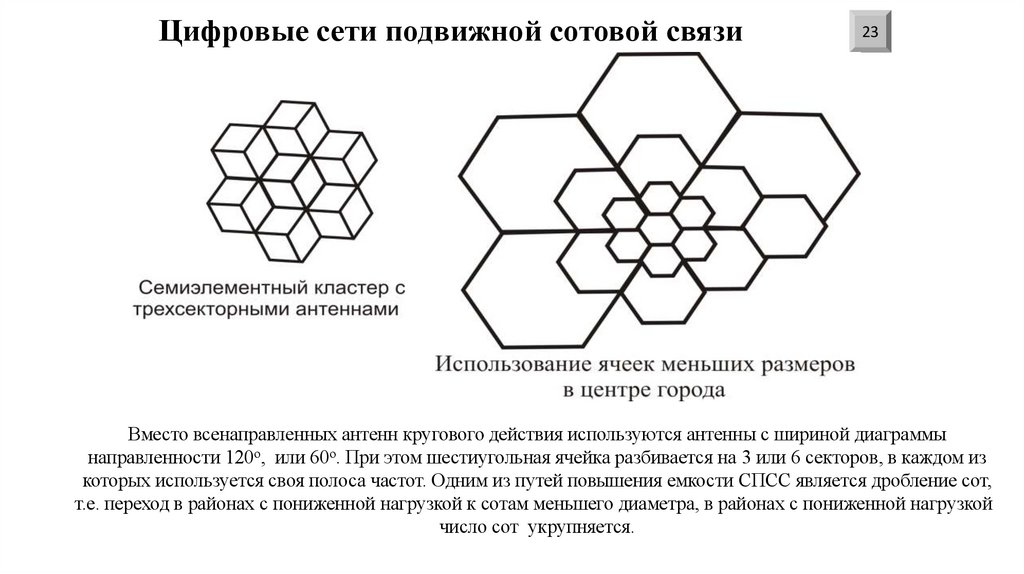

12. Цифровые сети подвижной сотовой связи

23
Вместо всенаправленных антенн кругового действия используются антенны с шириной диаграммы
направленности 120о, или 60о. При этом шестиугольная ячейка разбивается на 3 или 6 секторов, в каждом из
которых используется своя полоса частот. Одним из путей повышения емкости СПСС является дробление сот,
т.е. переход в районах с пониженной нагрузкой к сотам меньшего диаметра, в районах с пониженной нагрузкой
число сот укрупняется.

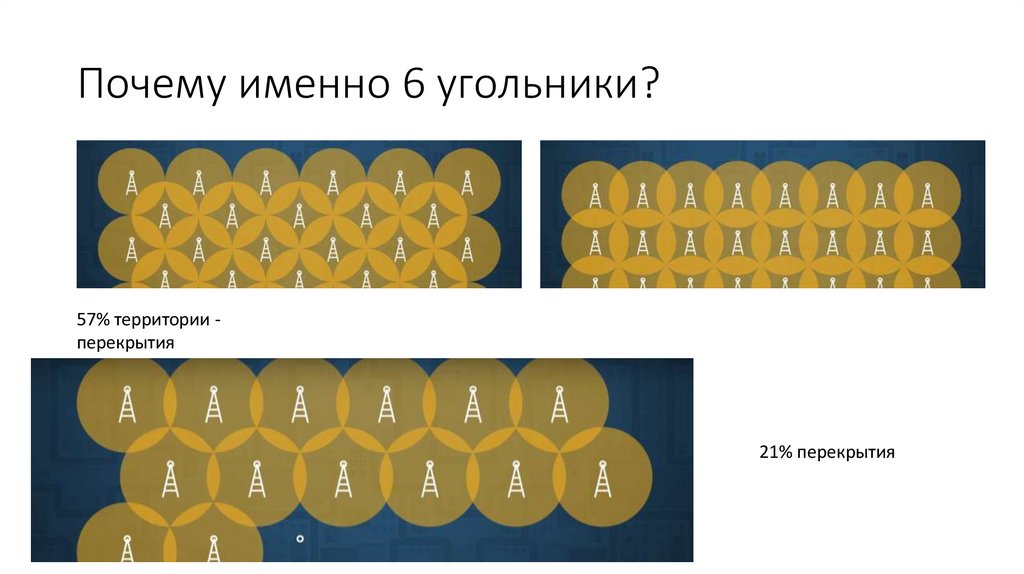

13. Почему именно 6 угольники?

57% территории перекрытия
21% перекрытия

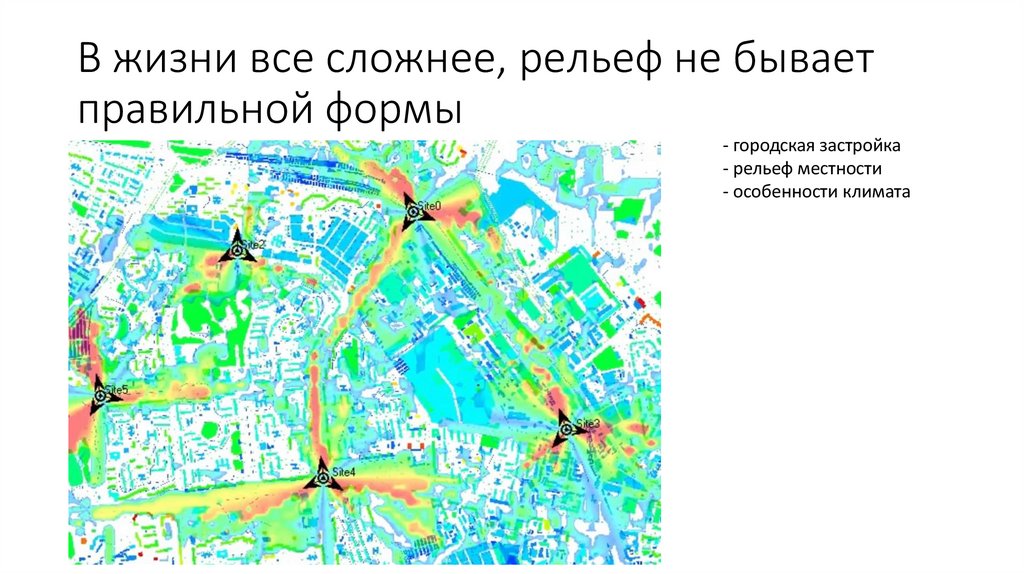

14. В жизни все сложнее, рельеф не бывает правильной формы

- городская застройка
- рельеф местности
- особенности климата

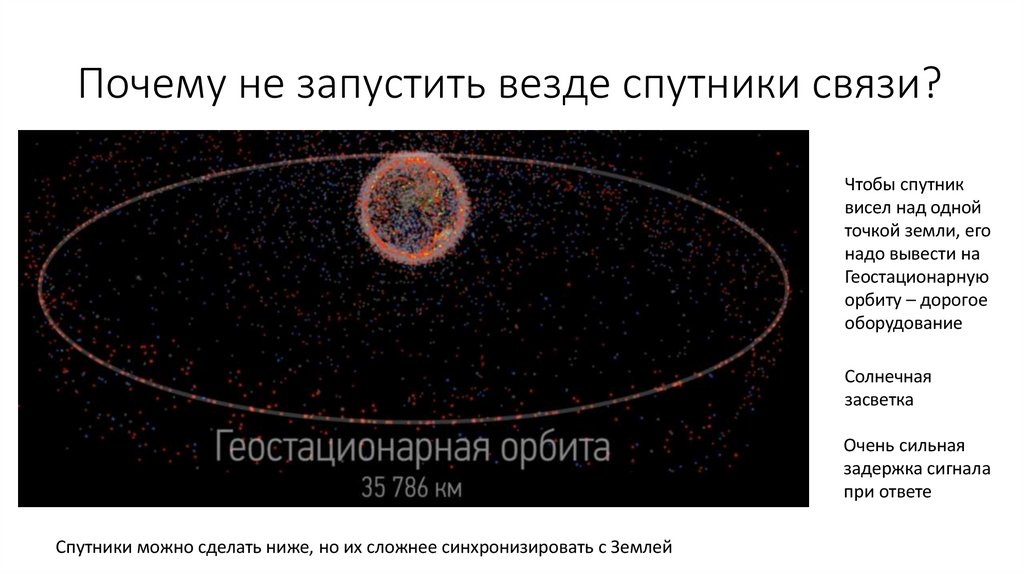

15. Почему не запустить везде спутники связи?

Чтобы спутник
висел над одной
точкой земли, его
надо вывести на
Геостационарную
орбиту – дорогое
оборудование
Солнечная
засветка
Очень сильная
задержка сигнала
при ответе
Спутники можно сделать ниже, но их сложнее синхронизировать с Землей

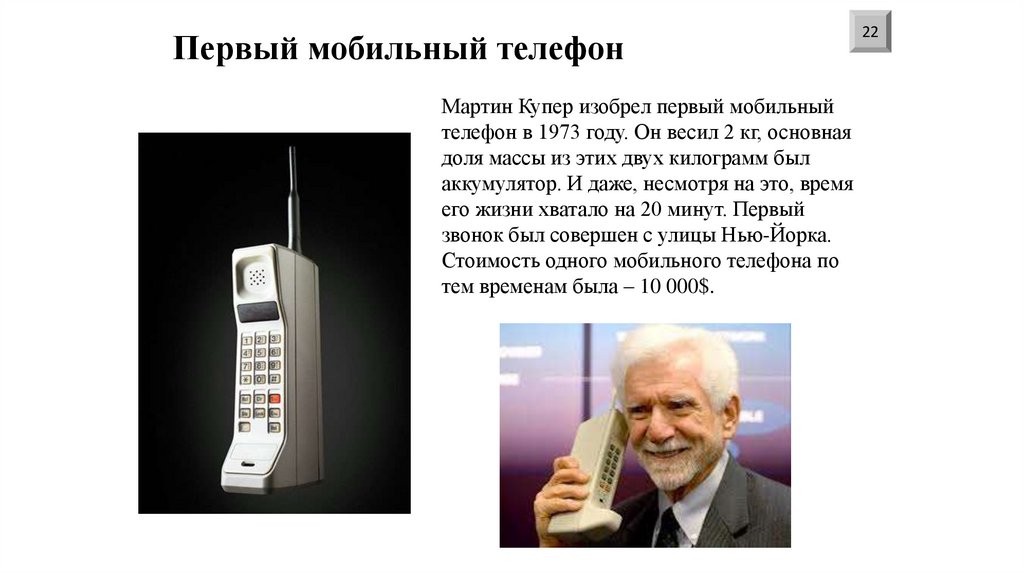

16. Первый мобильный телефон

Мартин Купер изобрел первый мобильный
телефон в 1973 году. Он весил 2 кг, основная
доля массы из этих двух килограмм был
аккумулятор. И даже, несмотря на это, время
его жизни хватало на 20 минут. Первый
звонок был совершен с улицы Нью-Йорка.
Стоимость одного мобильного телефона по
тем временам была – 10 000$.
22

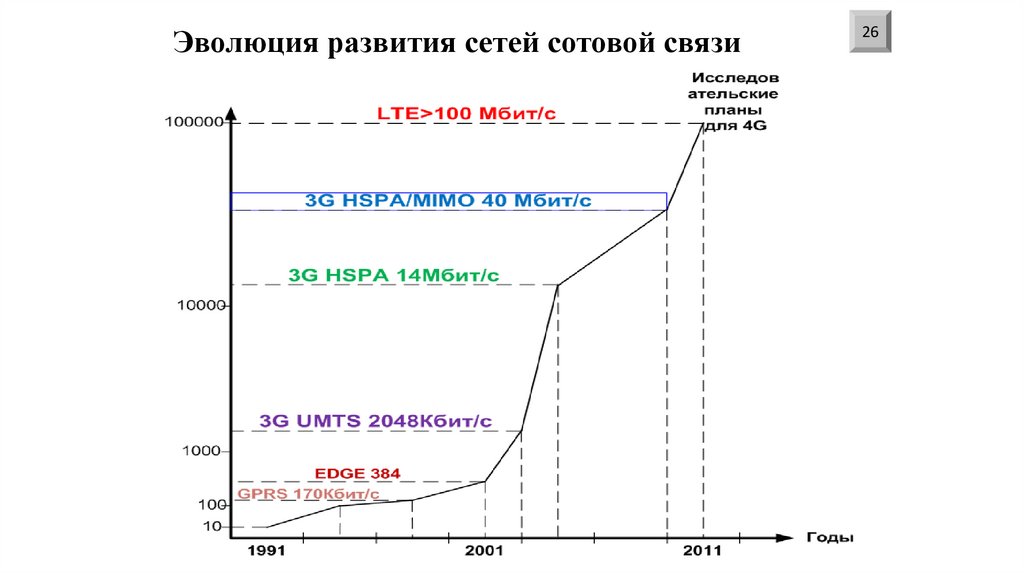

17. Эволюция развития сетей сотовой связи

26

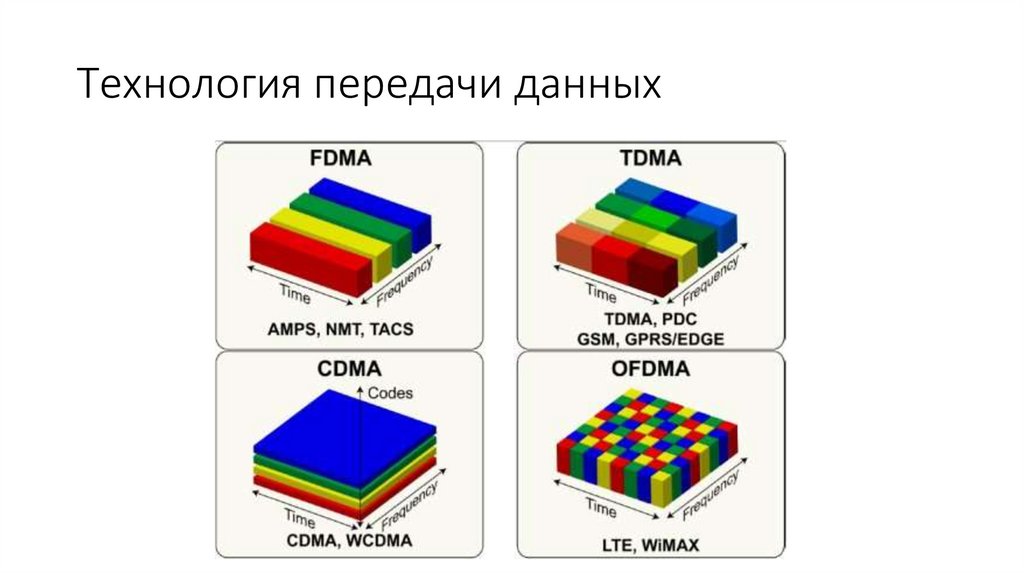

18. Технология передачи данных

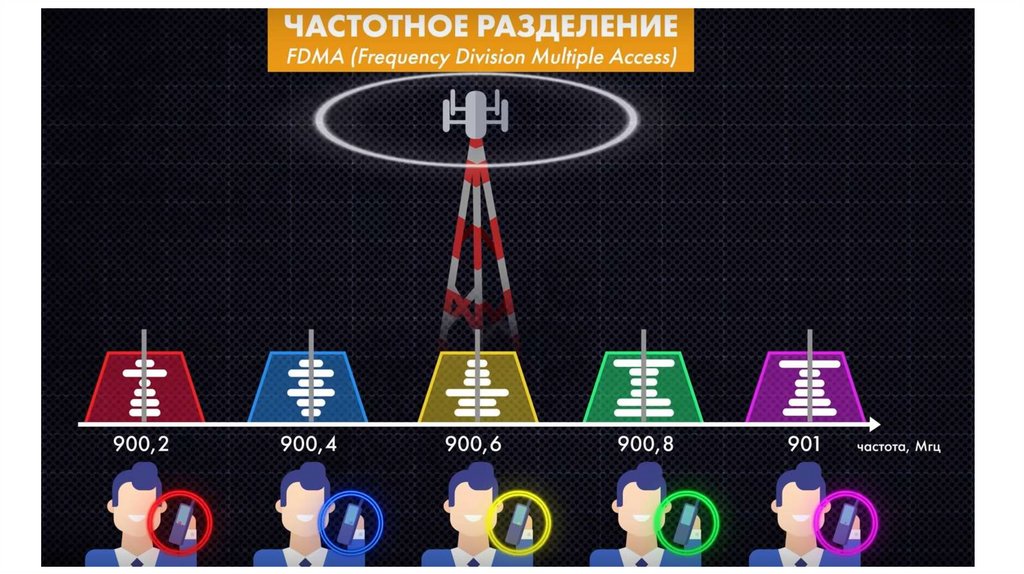

19.

20.

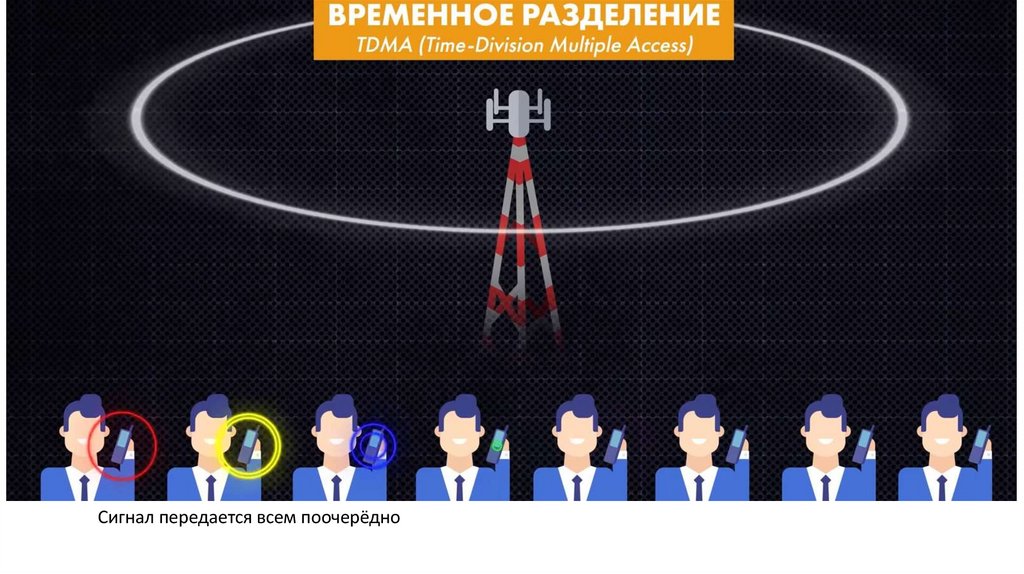

Сигнал передается всем поочерёдно

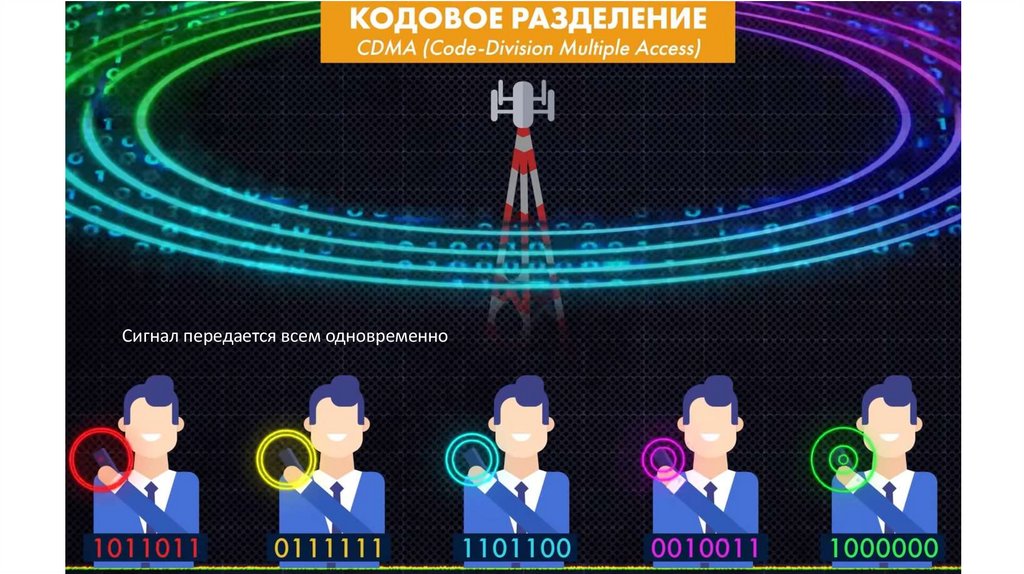

21.

Сигнал передается всем одновременно

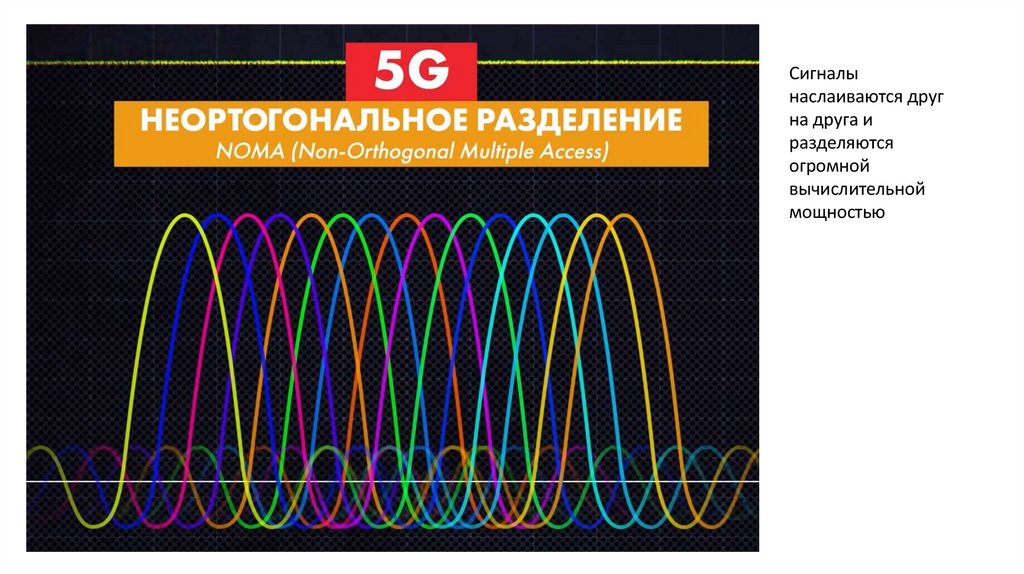

22.

Сигналы
наслаиваются друг
на друга и
разделяются
огромной
вычислительной
мощностью

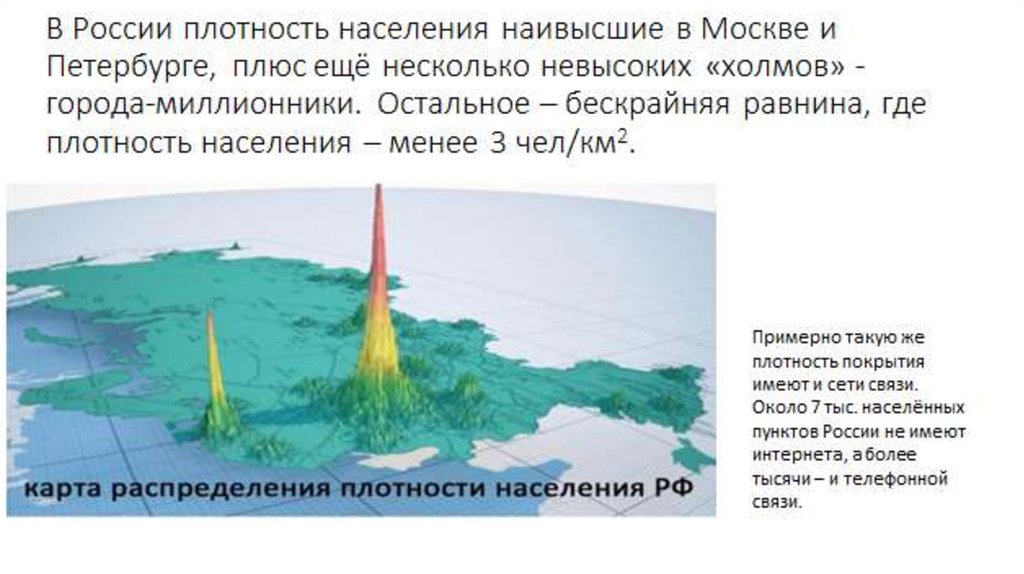

23.

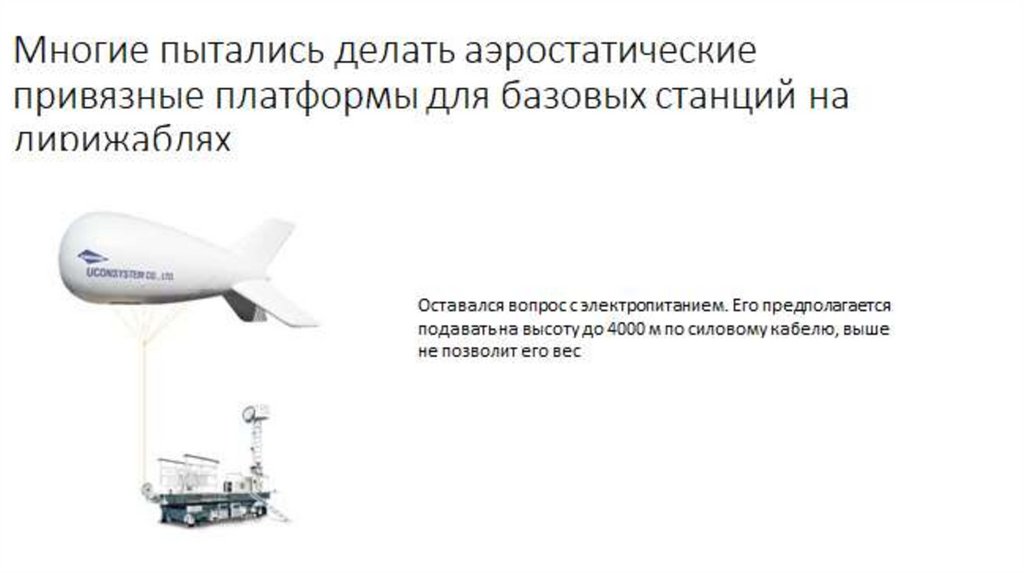

24.

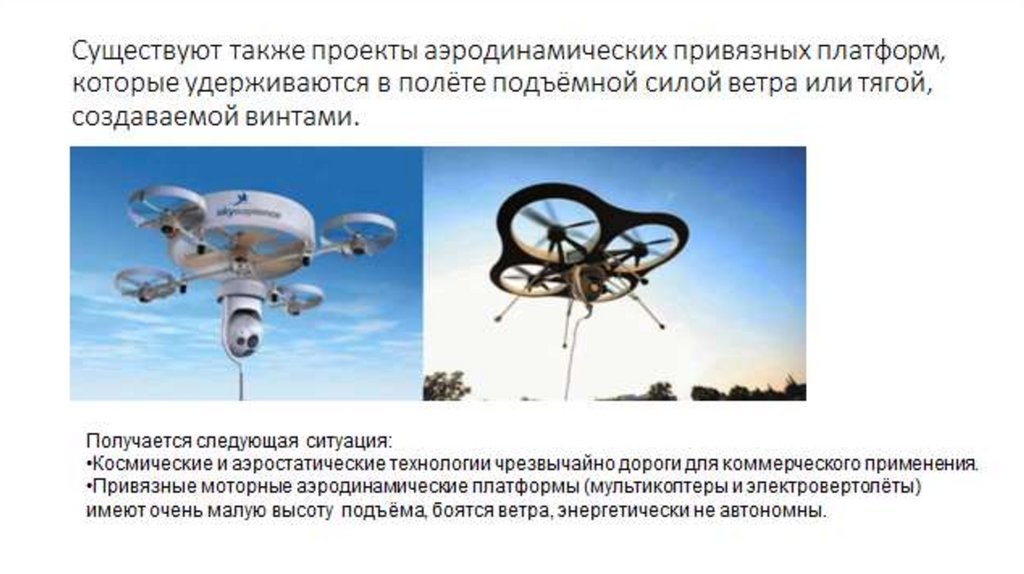

25.

26.

27.

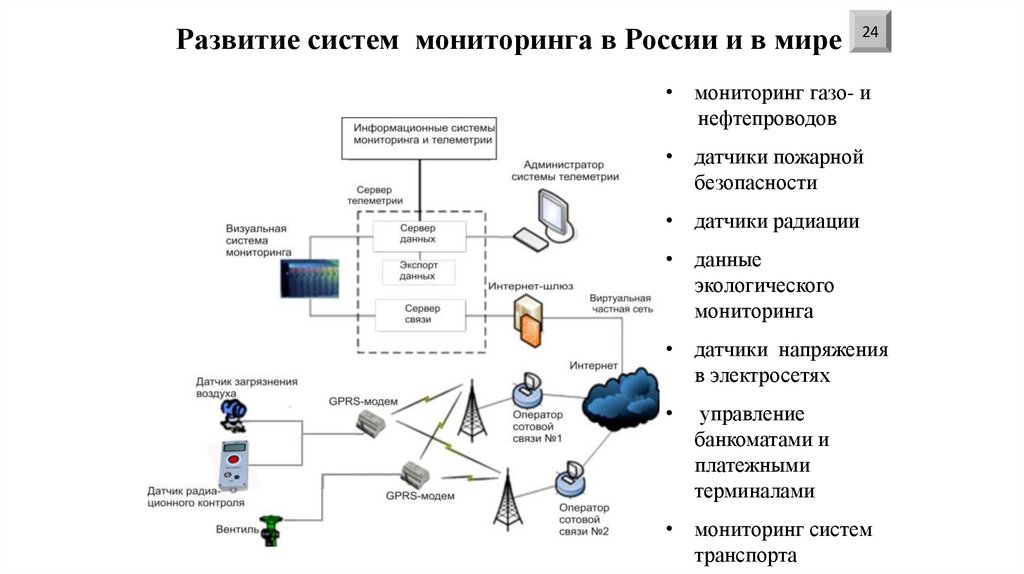

Развитие систем мониторинга в России и в мире 24
• мониторинг газо- и
нефтепроводов
• датчики пожарной
безопасности
• датчики радиации
• данные
экологического
мониторинга
• датчики напряжения
в электросетях
управление
банкоматами и
платежными
терминалами
• мониторинг систем
транспорта

28.

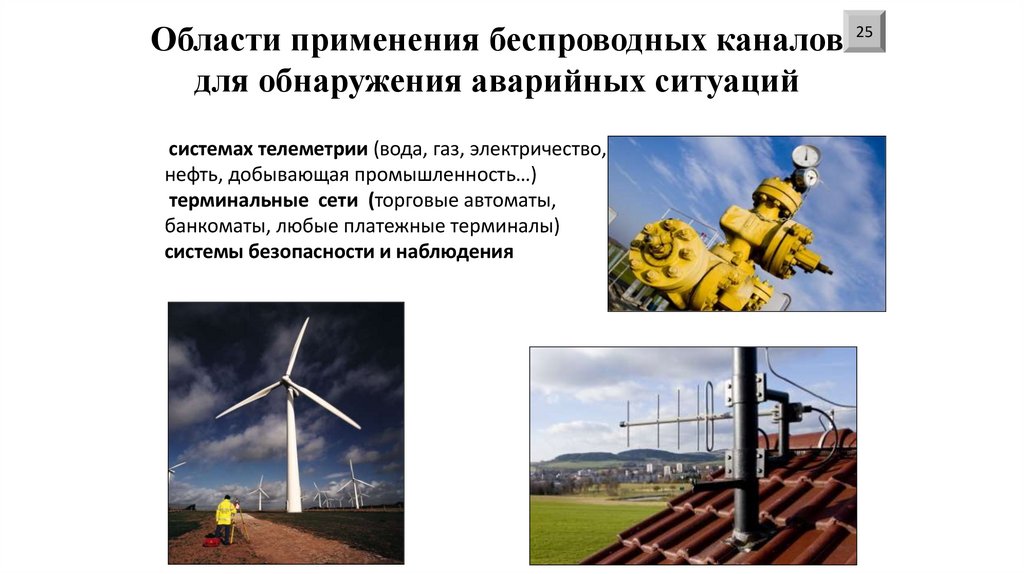

Области применения беспроводных каналов 25
для обнаружения аварийных ситуаций
системах телеметрии (вода, газ, электричество,
нефть, добывающая промышленность…)
терминальные сети (торговые автоматы,
банкоматы, любые платежные терминалы)
системы безопасности и наблюдения

29.

30. Современная мультисервисная сеть

27
Современная мультисервисная сеть

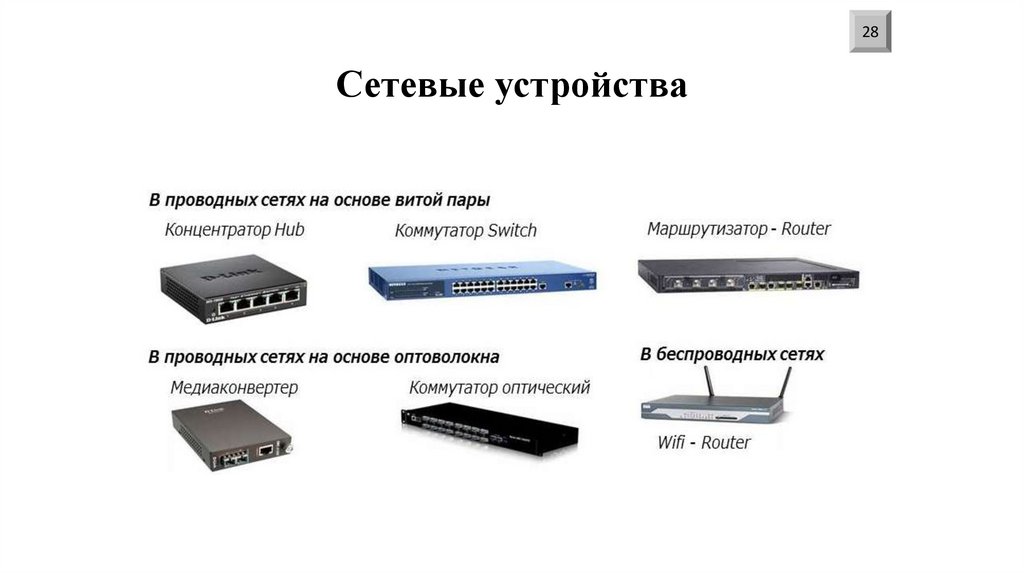

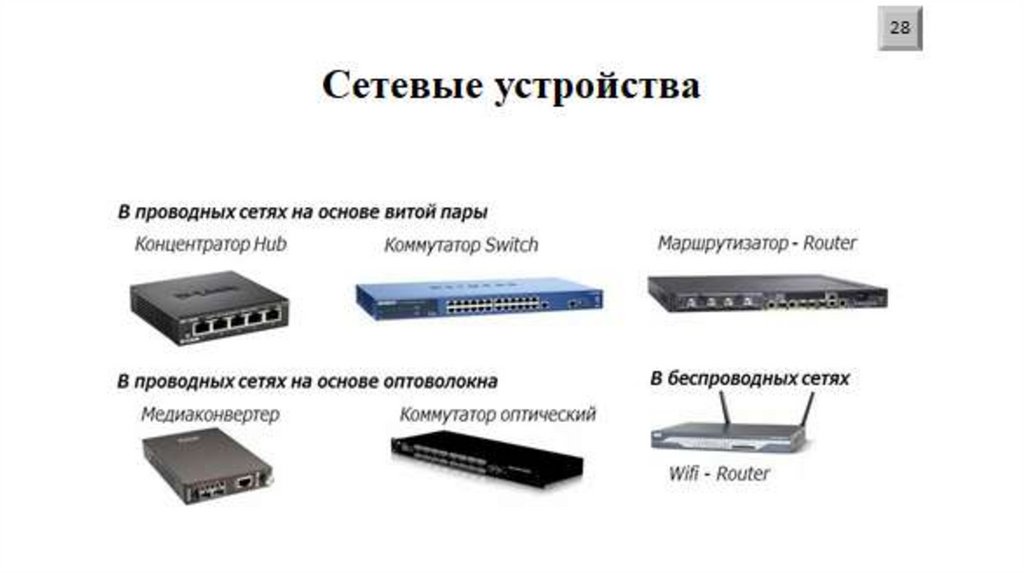

31. Сетевые устройства

28
Сетевые устройства

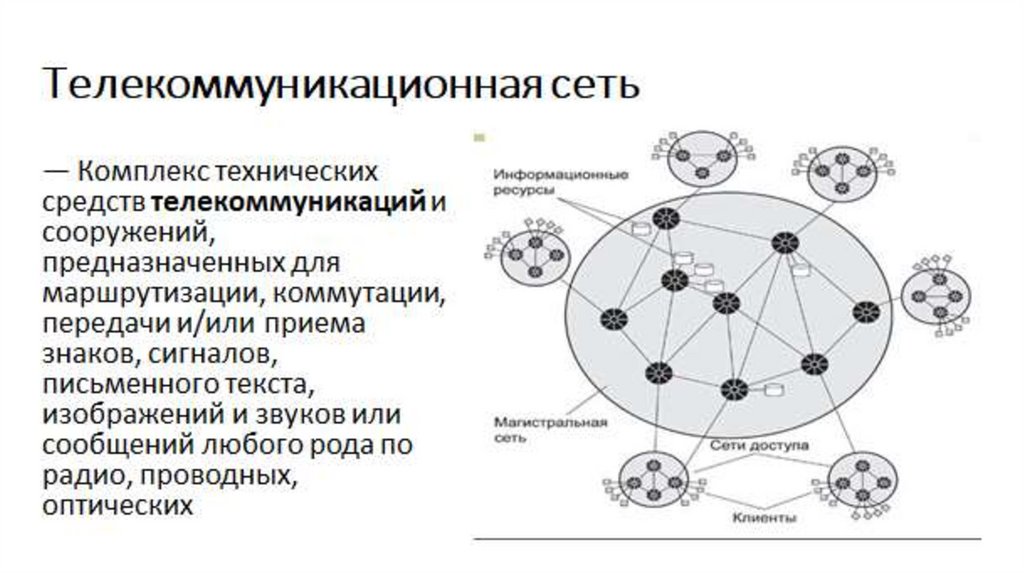

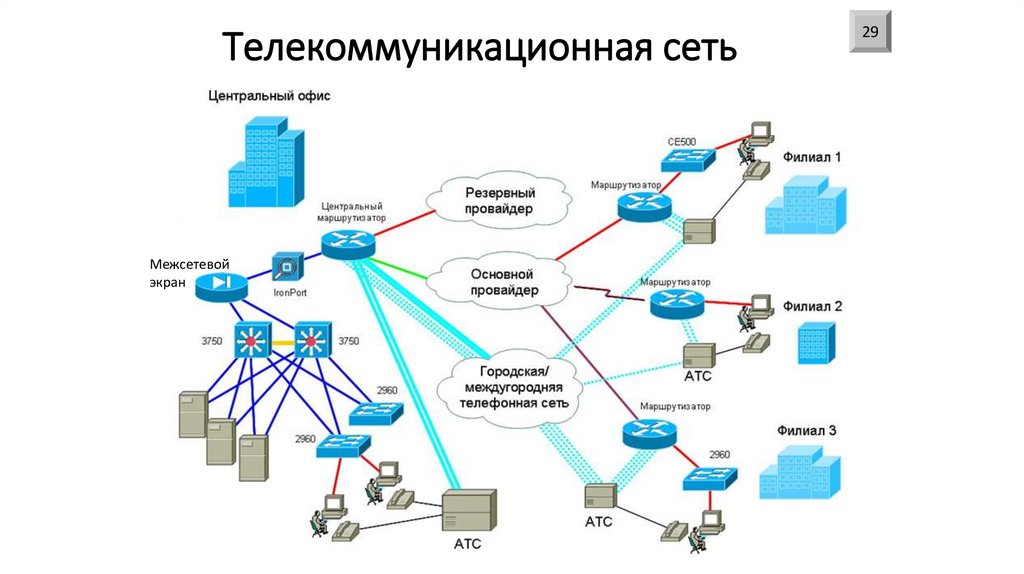

32. Телекоммуникационная сеть

Межсетевой
экран
29

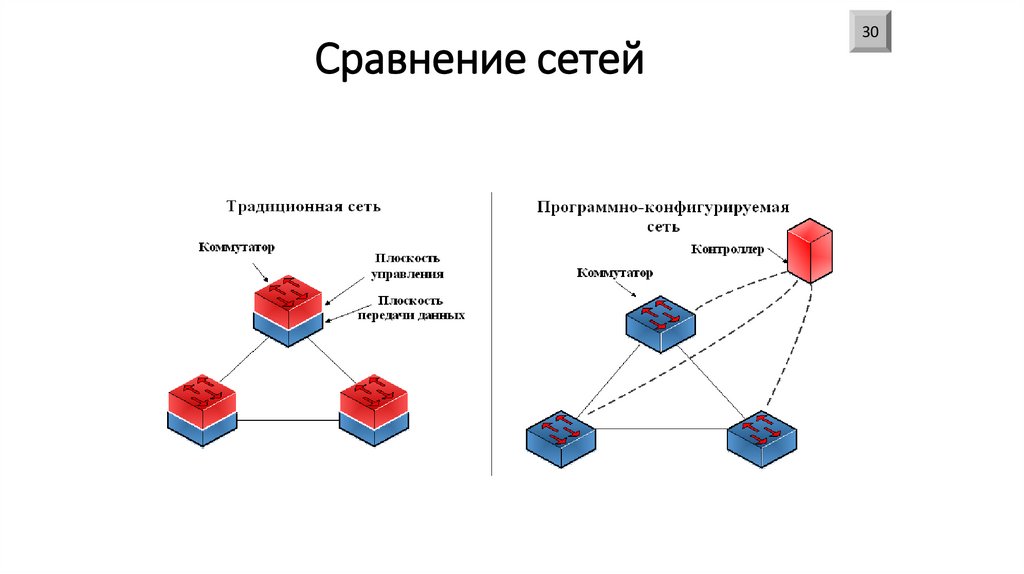

33. Сравнение сетей

30

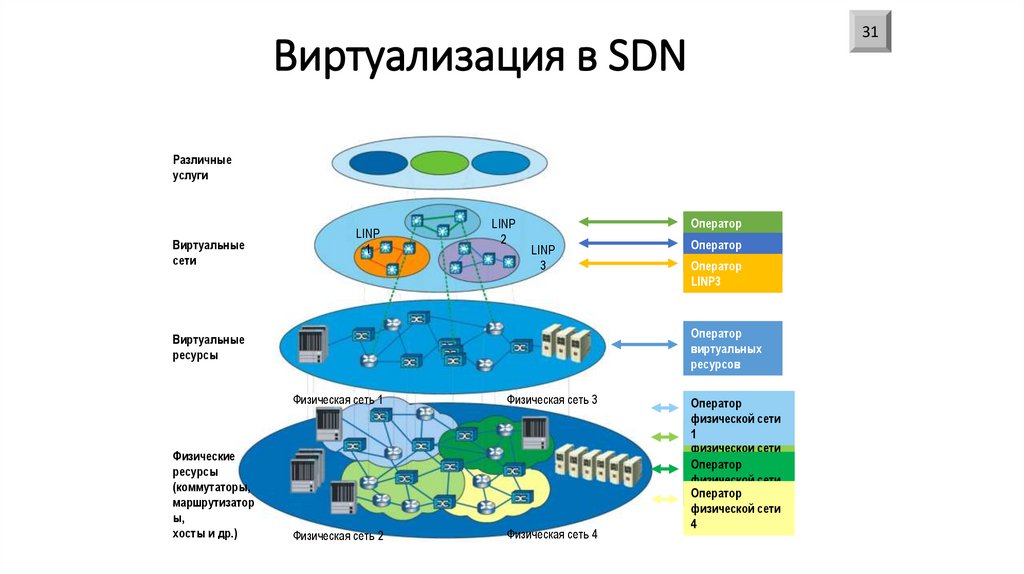

34. Виртуализация в SDN

31
Виртуализация в SDN
Различные
услуги
Виртуальные
сети
LINP
1
LINP
2
LINP
3
LINP2
Оператор
LINP3
Оператор
виртуальных
ресурсов
Виртуальные
ресурсы
Физическая сеть 1
Физические
ресурсы
(коммутаторы,
маршрутизатор
ы,
хосты и др.)
Оператор
LINP1
Оператор
Физическая сеть 3
Физическая
сеть 2 Физическая
сеть 4
Физическая
сеть 4
Физическая сеть
2
Оператор
физической сети
1Оператор
физической сети
2
Оператор
физической сети
О
3 ператор
физической сети
4

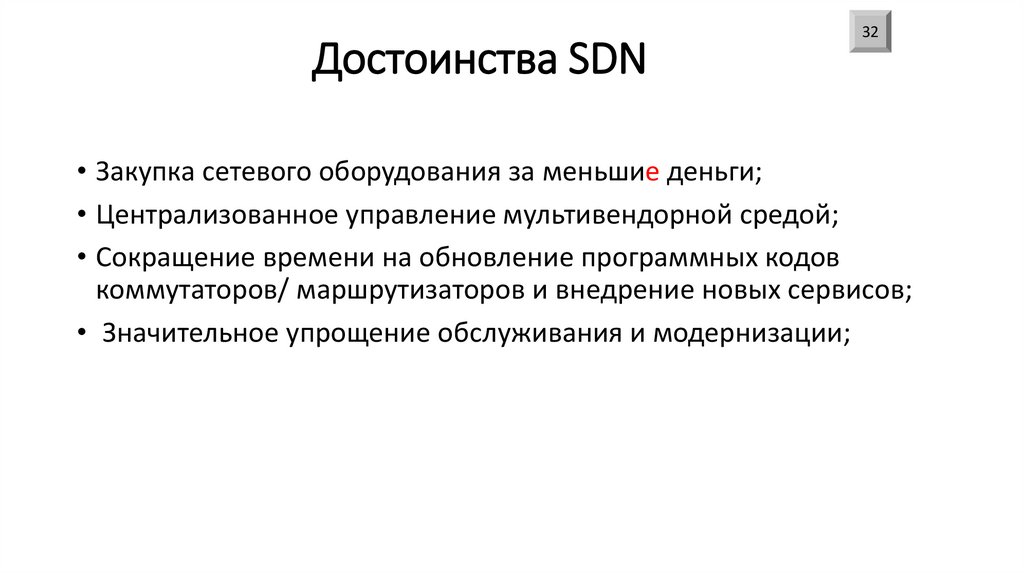

35. Достоинства SDN

32
• Закупка сетевого оборудования за меньшие деньги;
• Централизованное управление мультивендорной средой;
• Сокращение времени на обновление программных кодов
коммутаторов/ маршрутизаторов и внедрение новых сервисов;
• Значительное упрощение обслуживания и модернизации;

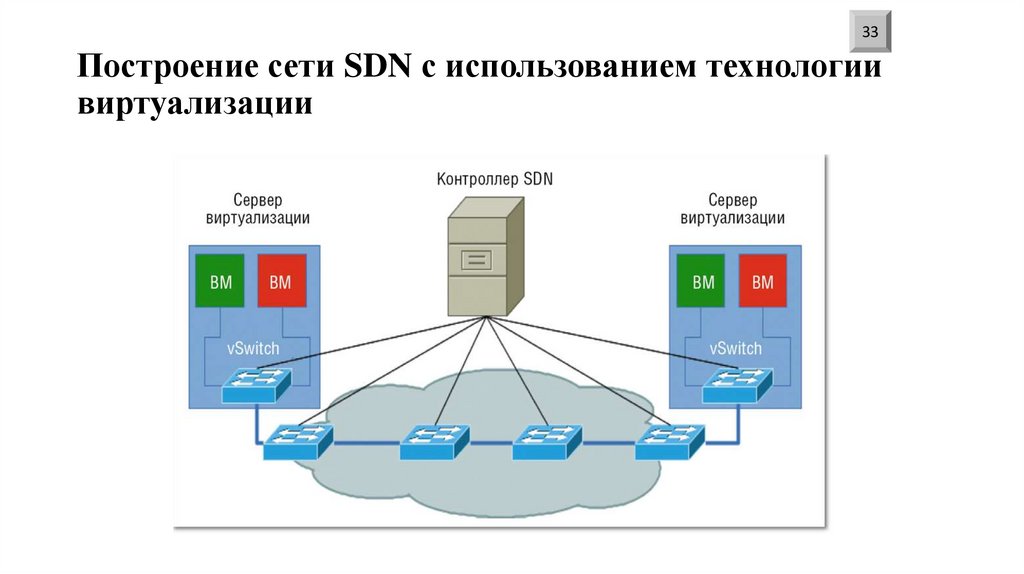

36. Построение сети SDN с использованием технологии виртуализации

33
Построение сети SDN с использованием технологии
виртуализации

37.

34
Future Network (FN) – сеть будущего поколения
