1. Контрольная работа по дисциплине «Метрология, стандартизация и сертификация» Тема: «Эвольвентомер» Вариант 10

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО
ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Самарский государственный технический университет»
(ФГБОУ ВО «СамГТУ»)
Контрольная работа
по дисциплине «Метрология, стандартизация и сертификация»
Тема: «Эвольвентомер»
Вариант 10
Выполнил:
Нестеров Данила Дмитриевич
2-ИНГТ-24ИНГТ-351/ИС-1
№ зач. кн. 24120655

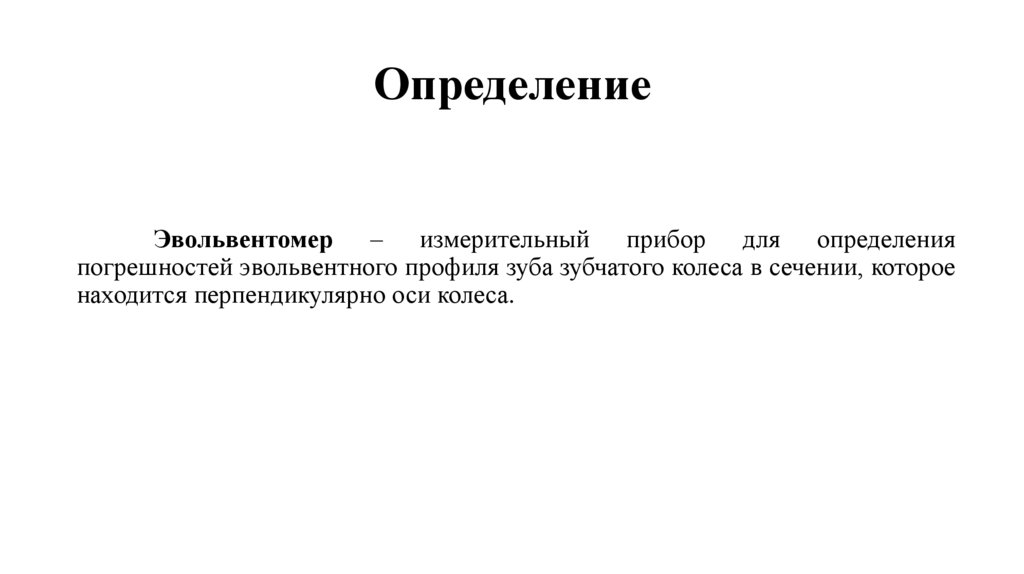

2. Определение

Эвольвентомер – измерительный прибор для определения
погрешностей эвольвентного профиля зуба зубчатого колеса в сечении, которое
находится перпендикулярно оси колеса.

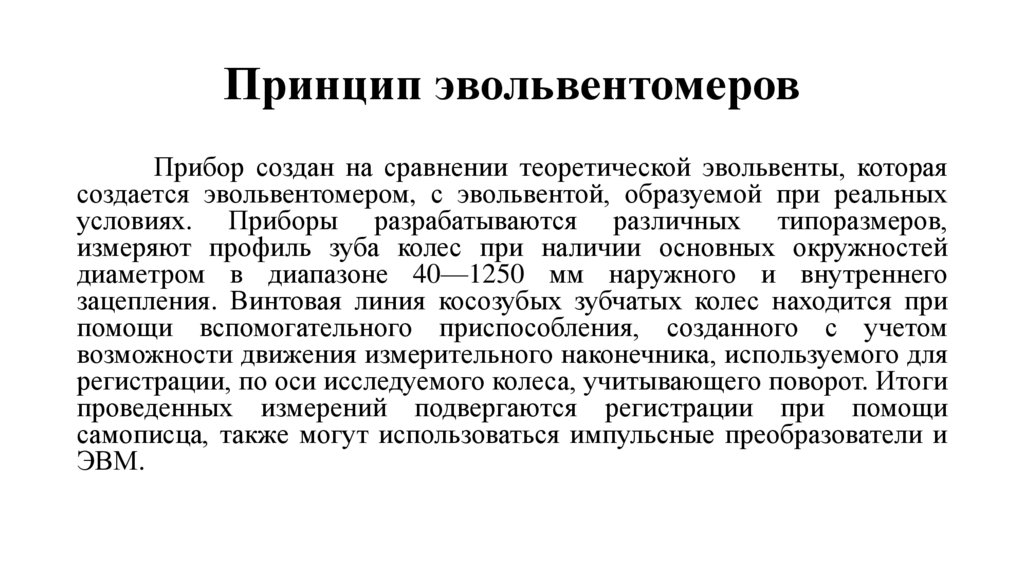

3. Принцип эвольвентомеров

Прибор создан на сравнении теоретической эвольвенты, которая
создается эвольвентомером, с эвольвентой, образуемой при реальных
условиях. Приборы разрабатываются различных типоразмеров,
измеряют профиль зуба колес при наличии основных окружностей
диаметром в диапазоне 40—1250 мм наружного и внутреннего
зацепления. Винтовая линия косозубых зубчатых колес находится при
помощи вспомогательного приспособления, созданного с учетом
возможности движения измерительного наконечника, используемого для
регистрации, по оси исследуемого колеса, учитывающего поворот. Итоги
проведенных измерений подвергаются регистрации при помощи
самописца, также могут использоваться импульсные преобразователи и
ЭВМ.

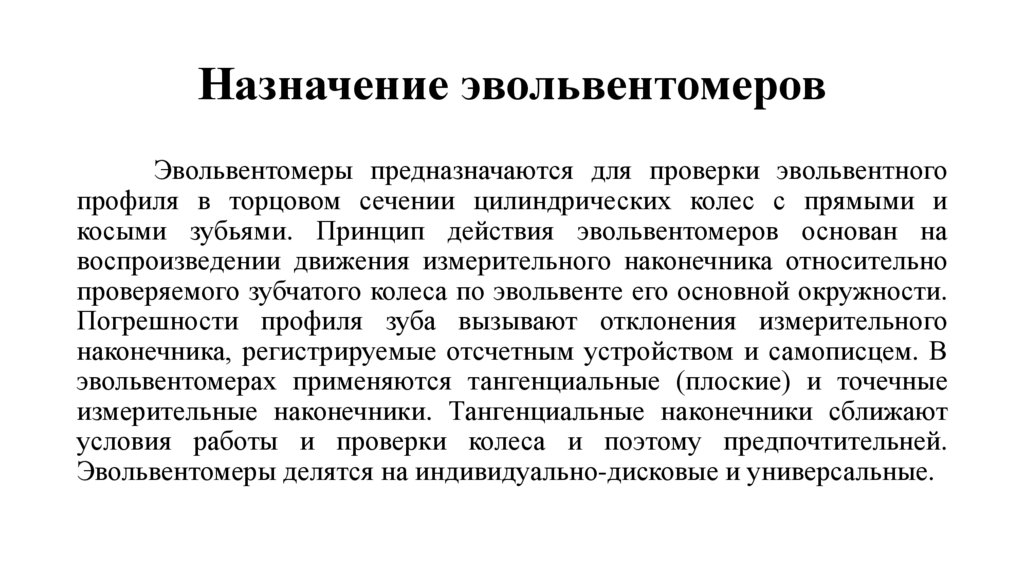

4. Назначение эвольвентомеров

Эвольвентомеры предназначаются для проверки эвольвентного
профиля в торцовом сечении цилиндрических колес с прямыми и
косыми зубьями. Принцип действия эвольвентомеров основан на
воспроизведении движения измерительного наконечника относительно
проверяемого зубчатого колеса по эвольвенте его основной окружности.
Погрешности профиля зуба вызывают отклонения измерительного
наконечника, регистрируемые отсчетным устройством и самописцем. В
эвольвентомерах применяются тангенциальные (плоские) и точечные
измерительные наконечники. Тангенциальные наконечники сближают
условия работы и проверки колеса и поэтому предпочтительней.
Эвольвентомеры делятся на индивидуально-дисковые и универсальные.

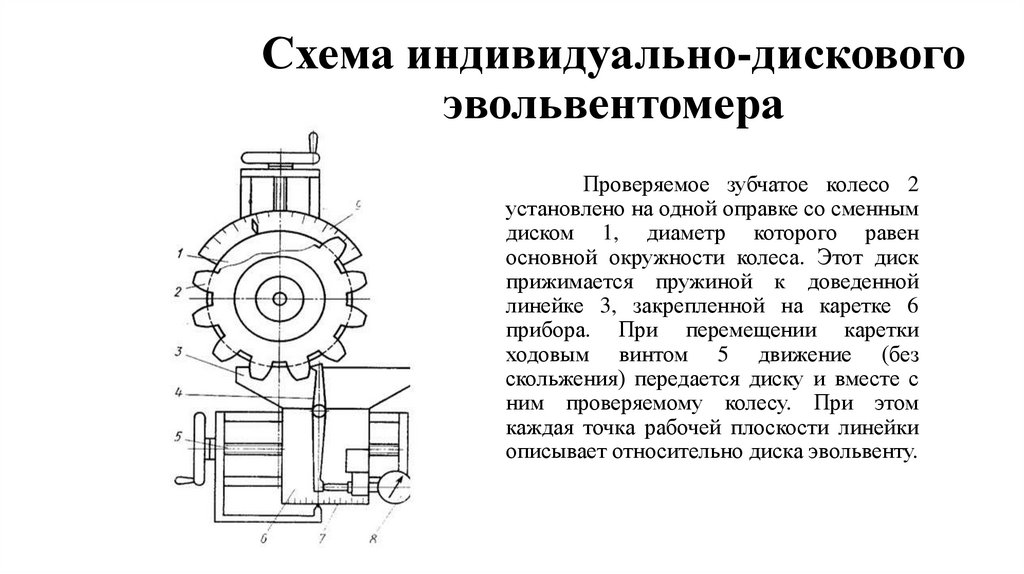

5. Схема индивидуально-дискового эвольвентомера

Проверяемое зубчатое колесо 2
установлено на одной оправке со сменным
диском 1, диаметр которого равен
основной окружности колеса. Этот диск
прижимается пружиной к доведенной
линейке 3, закрепленной на каретке 6
прибора. При перемещении каретки
ходовым винтом 5 движение (без
скольжения) передается диску и вместе с
ним проверяемому колесу. При этом
каждая точка рабочей плоскости линейки
описывает относительно диска эвольвенту.

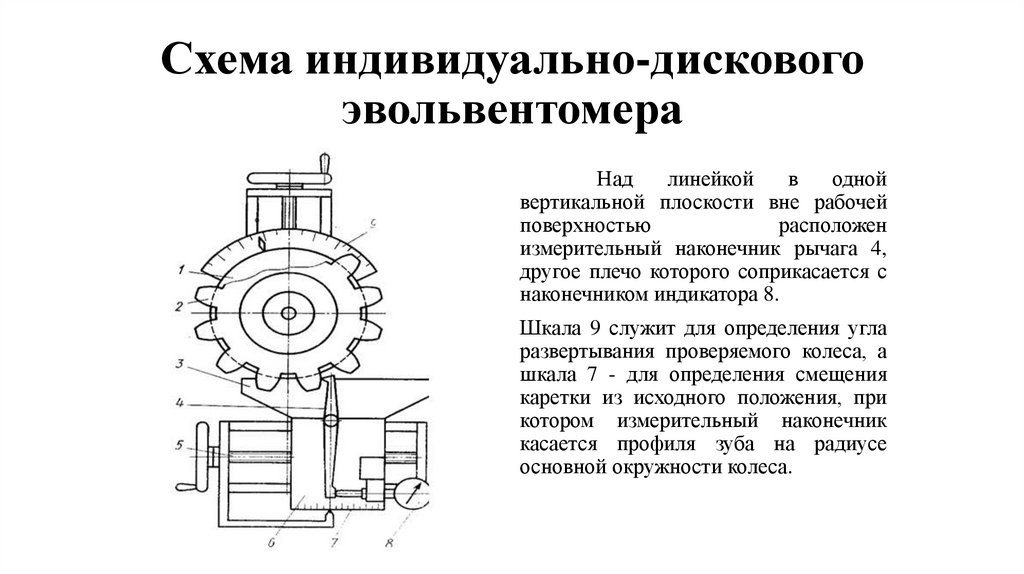

6. Схема индивидуально-дискового эвольвентомера

Над
линейкой
в
одной
вертикальной плоскости вне рабочей
поверхностью
расположен
измерительный наконечник рычага 4,
другое плечо которого соприкасается с
наконечником индикатора 8.
Шкала 9 служит для определения угла
развертывания проверяемого колеса, а
шкала 7 - для определения смещения
каретки из исходного положения, при
котором измерительный наконечник
касается профиля зуба на радиусе
основной окружности колеса.

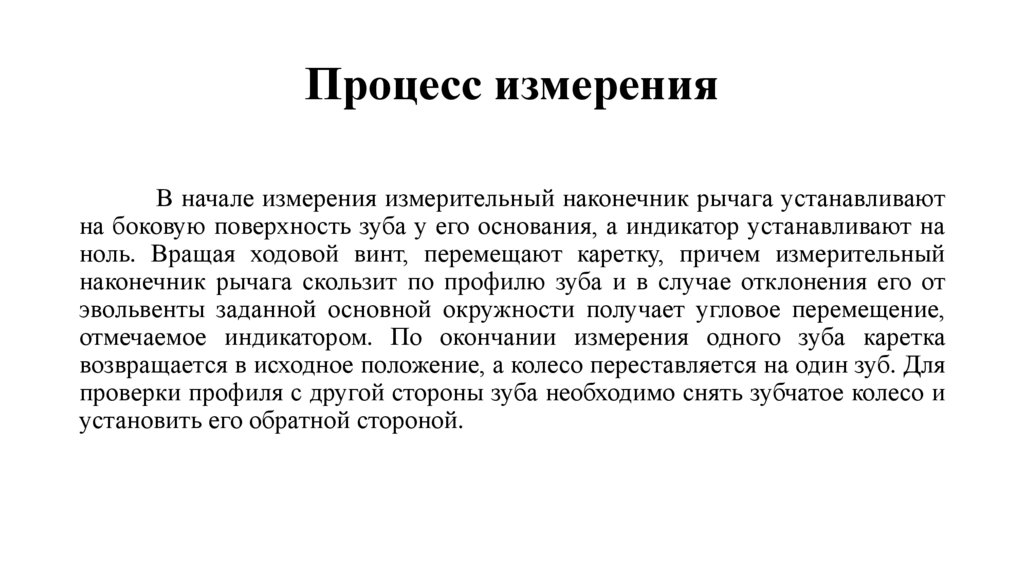

7. Процесс измерения

В начале измерения измерительный наконечник рычага устанавливают
на боковую поверхность зуба у его основания, а индикатор устанавливают на
ноль. Вращая ходовой винт, перемещают каретку, причем измерительный
наконечник рычага скользит по профилю зуба и в случае отклонения его от
эвольвенты заданной основной окружности получает угловое перемещение,
отмечаемое индикатором. По окончании измерения одного зуба каретка
возвращается в исходное положение, а колесо переставляется на один зуб. Для
проверки профиля с другой стороны зуба необходимо снять зубчатое колесо и
установить его обратной стороной.

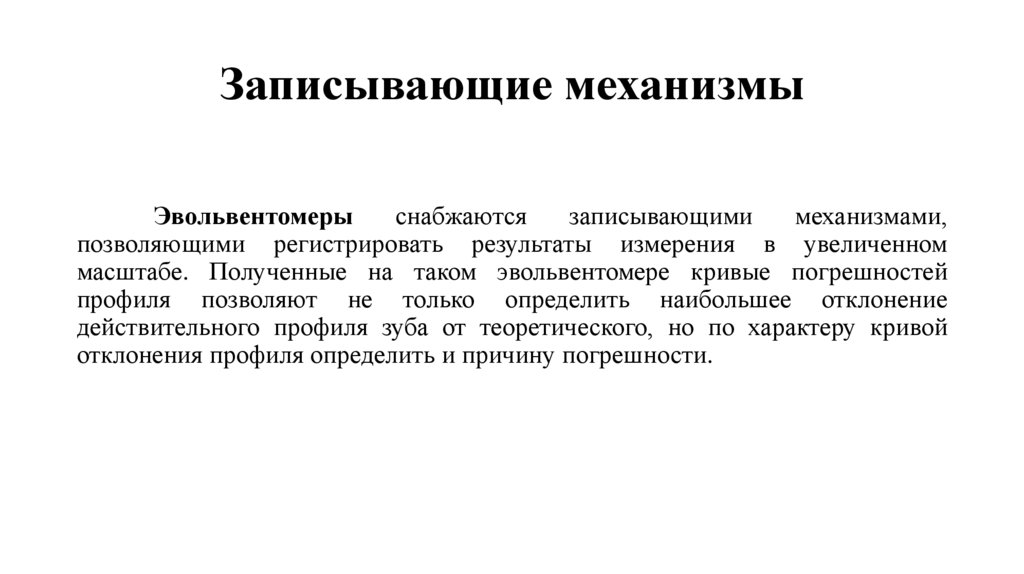

8. Записывающие механизмы

Эвольвентомеры
снабжаются
записывающими
механизмами,
позволяющими регистрировать результаты измерения в увеличенном
масштабе. Полученные на таком эвольвентомере кривые погрешностей
профиля позволяют не только определить наибольшее отклонение
действительного профиля зуба от теоретического, но по характеру кривой
отклонения профиля определить и причину погрешности.

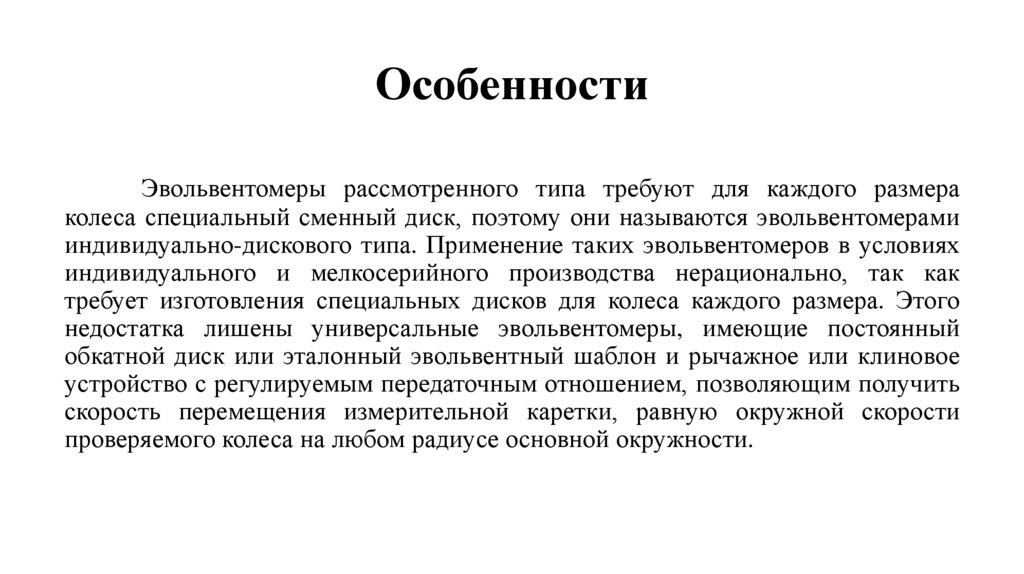

9. Особенности

Эвольвентомеры рассмотренного типа требуют для каждого размера
колеса специальный сменный диск, поэтому они называются эвольвентомерами
индивидуально-дискового типа. Применение таких эвольвентомеров в условиях
индивидуального и мелкосерийного производства нерационально, так как
требует изготовления специальных дисков для колеса каждого размера. Этого
недостатка лишены универсальные эвольвентомеры, имеющие постоянный
обкатной диск или эталонный эвольвентный шаблон и рычажное или клиновое
устройство с регулируемым передаточным отношением, позволяющим получить
скорость перемещения измерительной каретки, равную окружной скорости
проверяемого колеса на любом радиусе основной окружности.

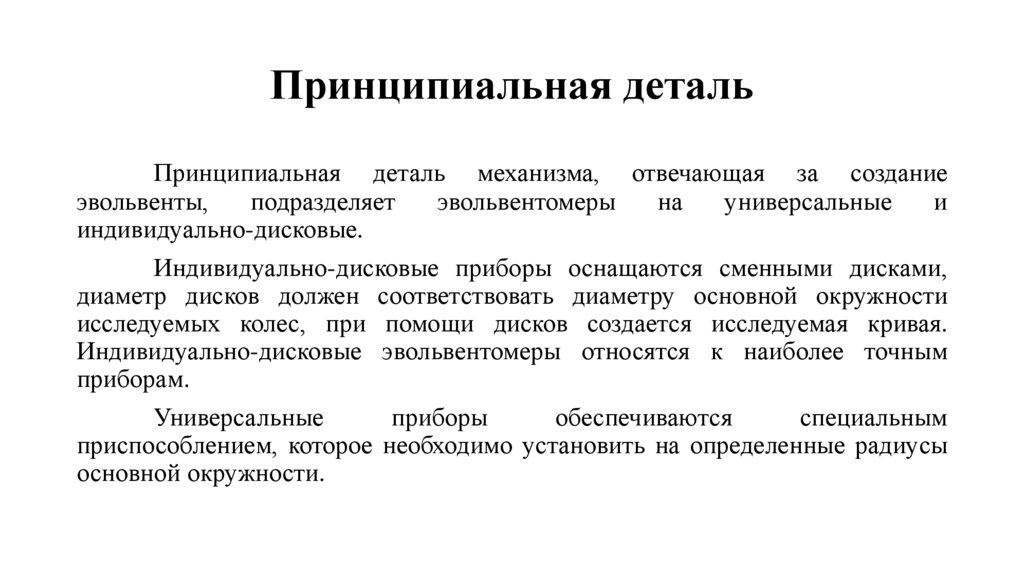

10. Принципиальная деталь

Принципиальная деталь механизма, отвечающая за создание
эвольвенты,
подразделяет
эвольвентомеры
на
универсальные
и
индивидуально-дисковые.
Индивидуально-дисковые приборы оснащаются сменными дисками,
диаметр дисков должен соответствовать диаметру основной окружности
исследуемых колес, при помощи дисков создается исследуемая кривая.
Индивидуально-дисковые эвольвентомеры относятся к наиболее точным
приборам.
Универсальные
приборы
обеспечиваются
специальным
приспособлением, которое необходимо установить на определенные радиусы
основной окружности.

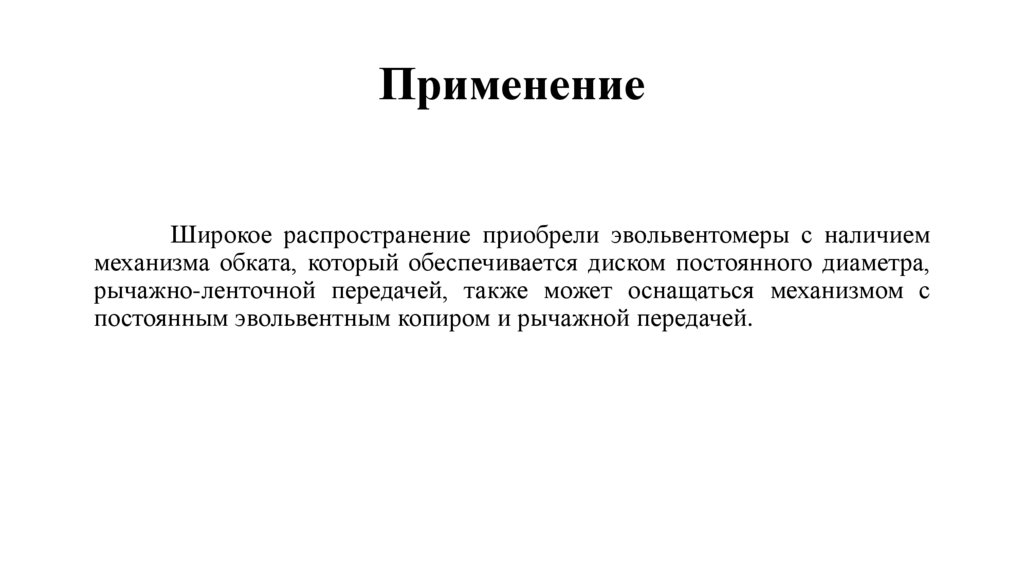

11. Применение

Широкое распространение приобрели эвольвентомеры с наличием
механизма обката, который обеспечивается диском постоянного диаметра,
рычажно-ленточной передачей, также может оснащаться механизмом с
постоянным эвольвентным копиром и рычажной передачей.

12. Спасибо за внимание!
