Принцип_Гюйгенса_Закон_отражения_света_11_класс

1. ПРИНЦИП ГЮЙГЕНСА. ЗАКОН ОТРАЖЕНИЯ СВЕТА

2.

Гюйгенс Христиан
(1629-1695) –
голландский физик и математик,
создатель первой волновой
теории света.

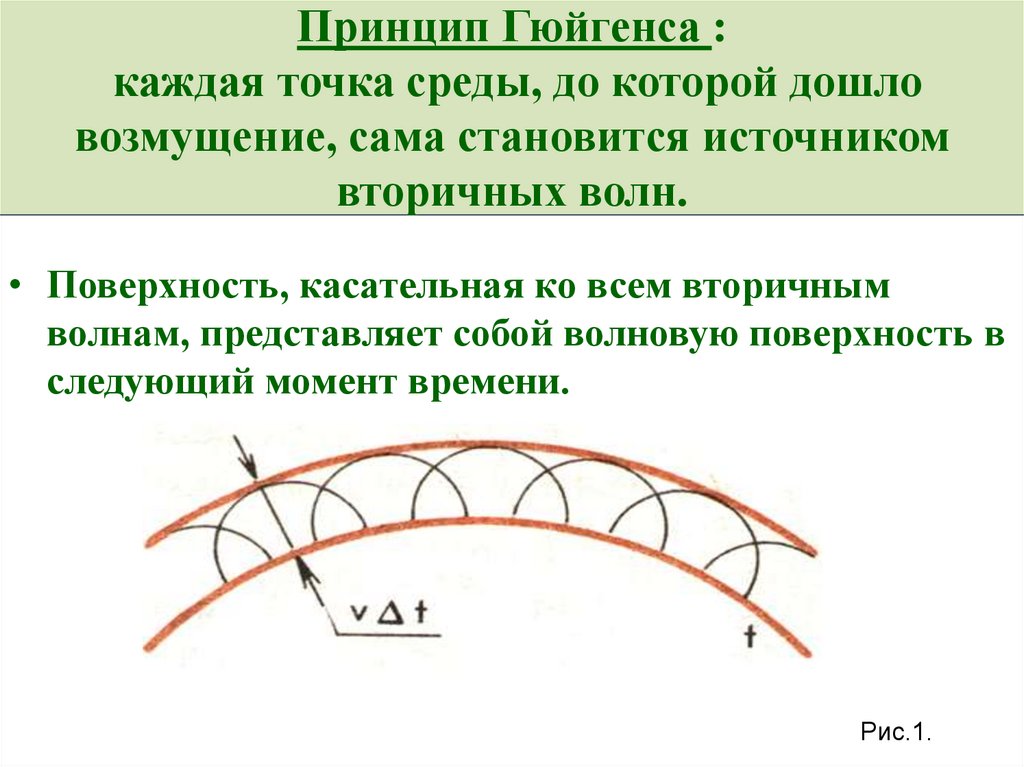

3. Принцип Гюйгенса : каждая точка среды, до которой дошло возмущение, сама становится источником вторичных волн.

• Поверхность, касательная ко всем вторичным
волнам, представляет собой волновую поверхность в
следующий момент времени.
Рис.1.

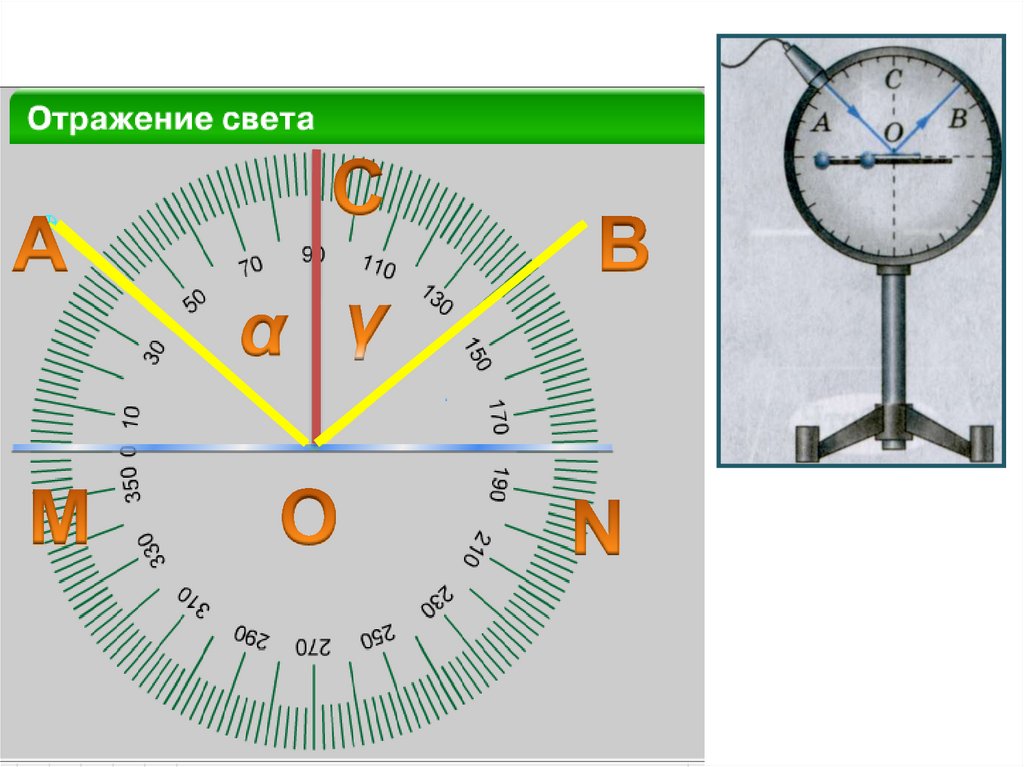

4.

5.

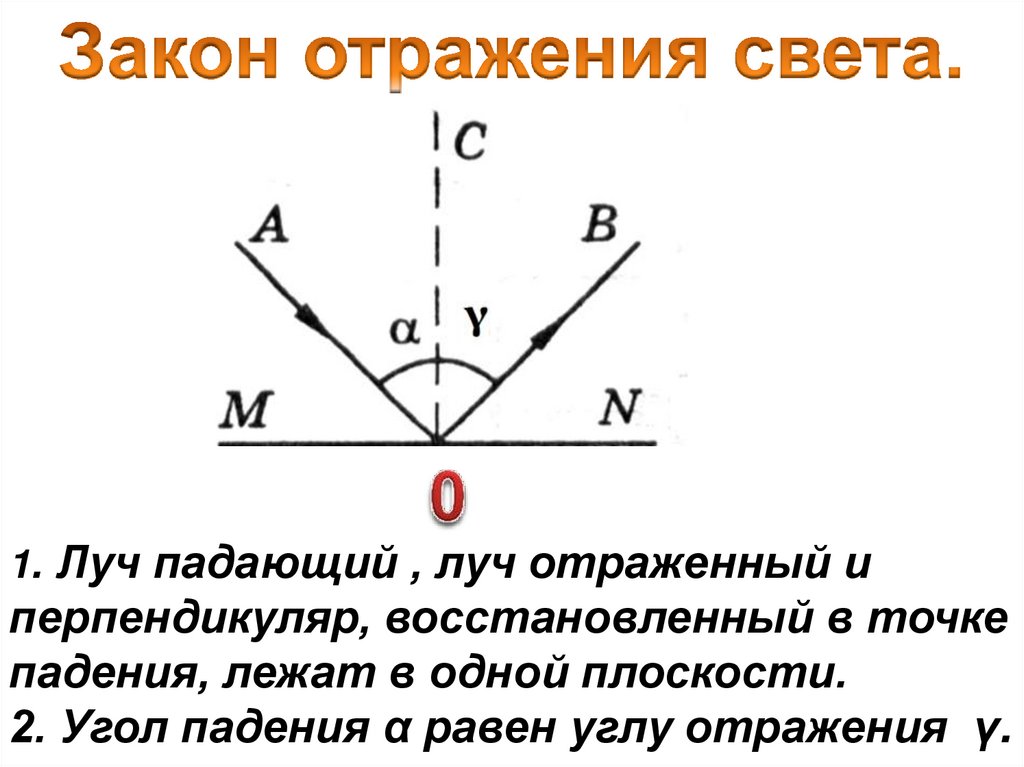

1. Луч падающий , луч отраженный и
перпендикуляр, восстановленный в точке
падения, лежат в одной плоскости.
2. Угол падения α равен углу отражения γ.

6.

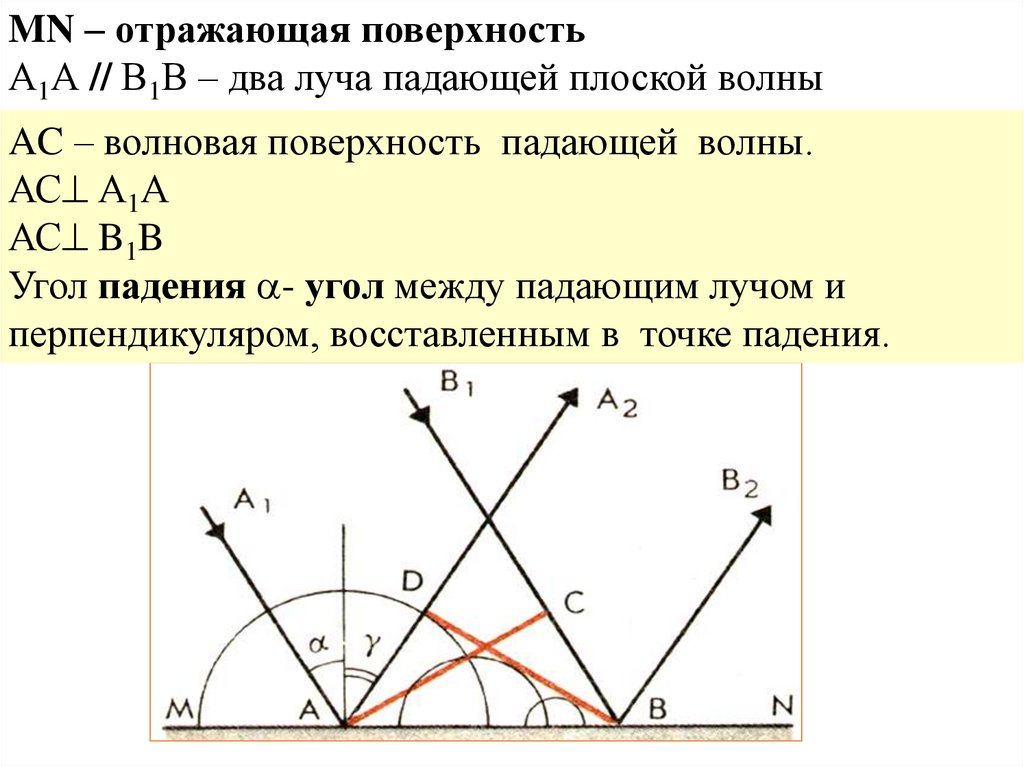

MN – отражающая поверхность
А1А // В1В – два луча падающей плоской волны
AC – волновая поверхность падающей волны.
АС А1А
АС B1B
Угол падения - угол между падающим лучом и
перпендикуляром, восставленным в точке падения.

7.

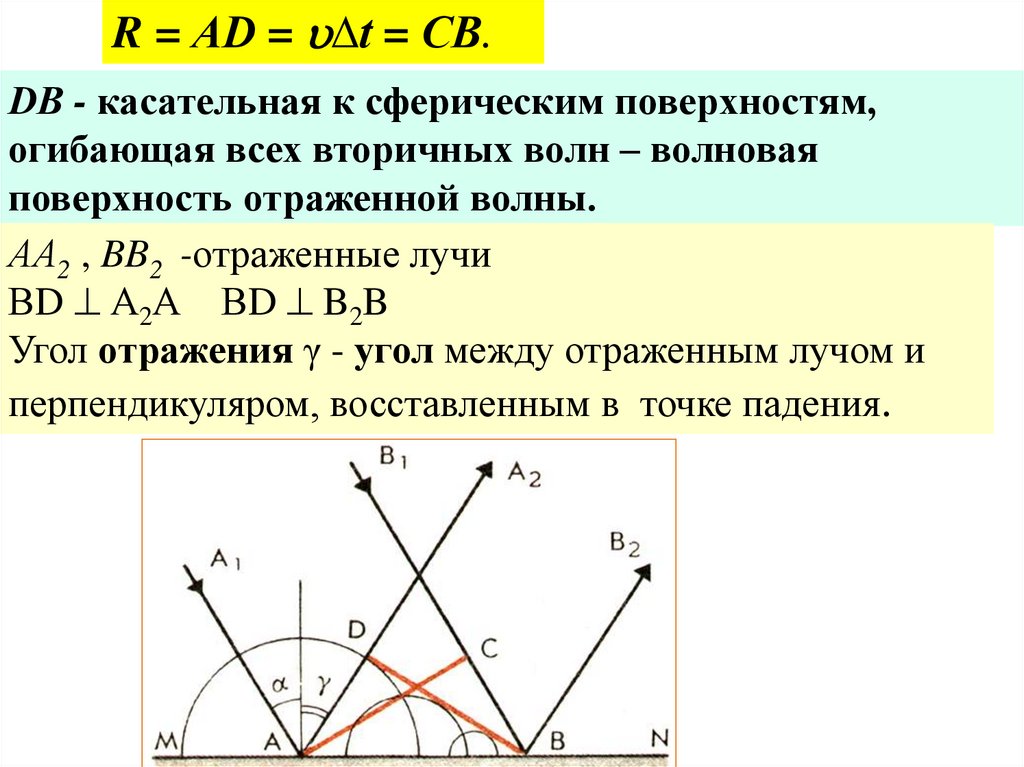

R = АD = ∆t = СВ.
DВ - касательная к сферическим поверхностям,
огибающая всех вторичных волн – волновая
поверхность отраженной волны.
АА2 , BB2 -отраженные лучи
ВD А2А ВD B2B
Угол отражения γ - угол между отраженным лучом и
перпендикуляром, восставленным в точке падения.

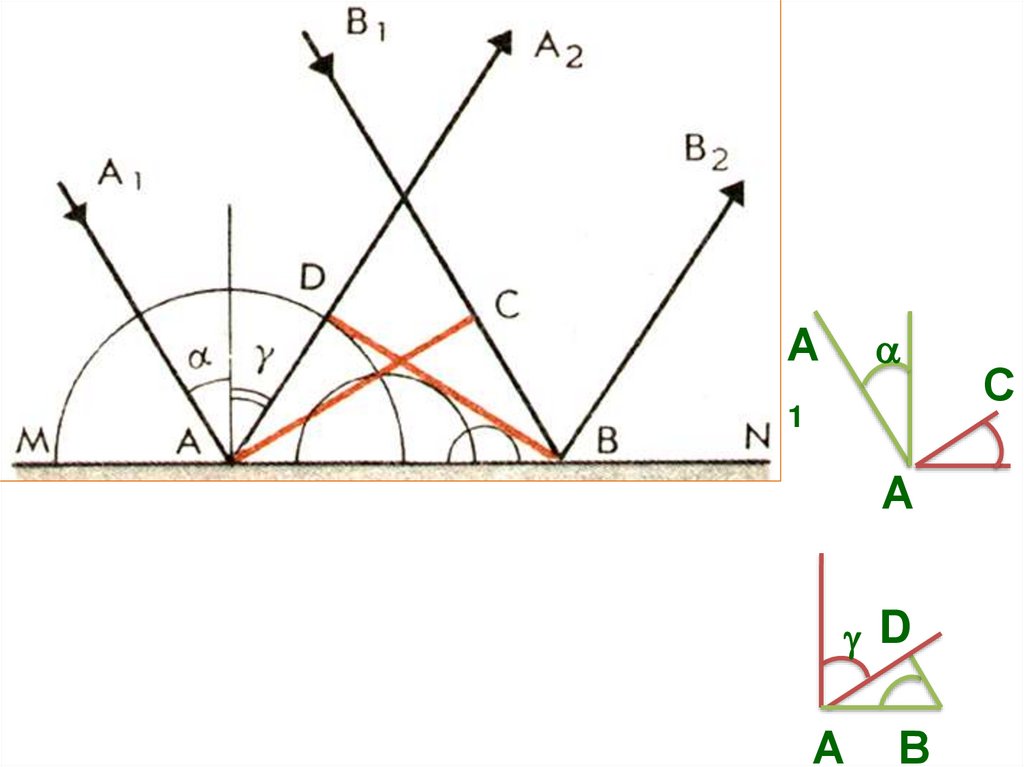

8.

А
1
А
D
А
В
С

9.

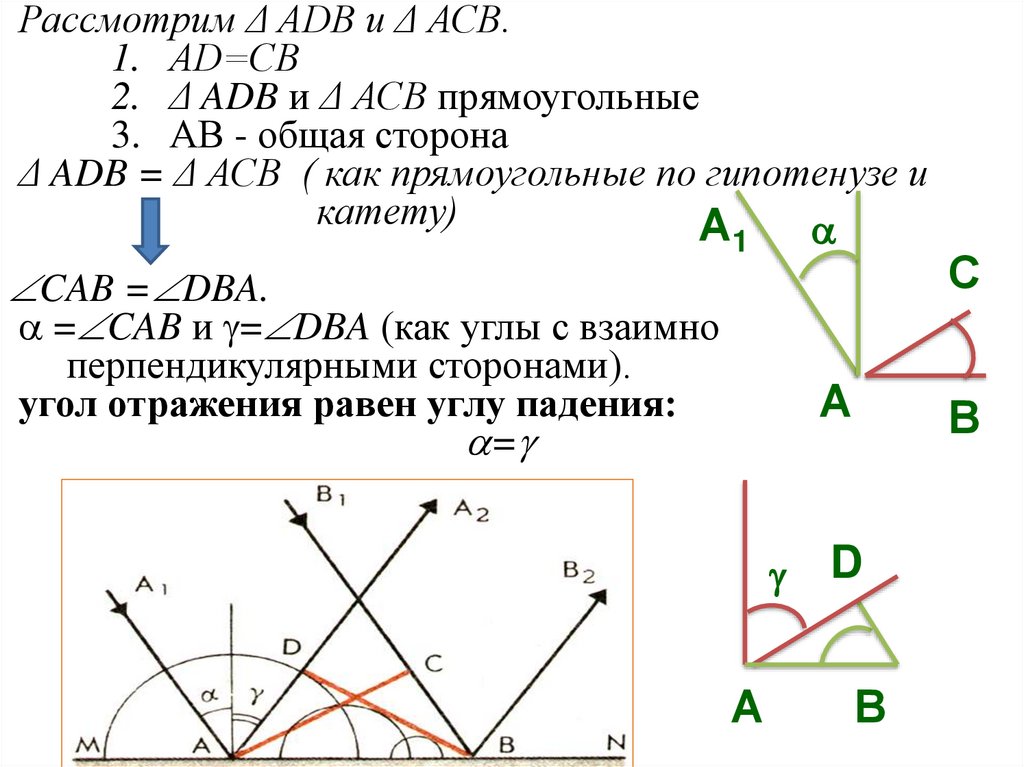

Рассмотрим Δ ADB и Δ АСВ.
1. АD=СВ
2. Δ ADB и Δ АСВ прямоугольные
3. АВ - общая сторона
Δ ADB = Δ АСВ ( как прямоугольные по гипотенузе и
катету)
А1
С
CAB = DBA.
= CAB и = DBA (как углы с взаимно
перпендикулярными сторонами).
угол отражения равен углу падения:
А
В
=
А
D
В

10.

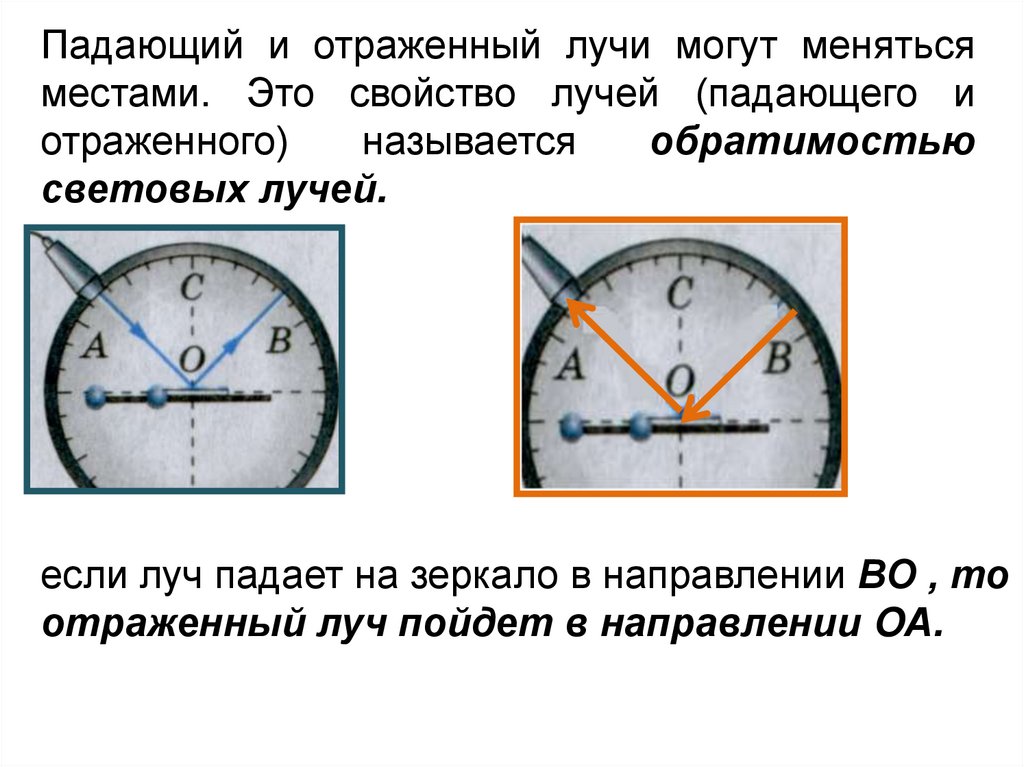

Падающий и отраженный лучи могут меняться
местами. Это свойство лучей (падающего и
отраженного)
называется
обратимостью
световых лучей.
если луч падает на зеркало в направлении ВО , то
отраженный луч пойдет в направлении OА.

11.

12.

1. Угол падения луча на зеркало равен 45°.
Начертите отраженный луч. На этом же чертеже
покажите расположение лучей для случая, когда
угол падения равен 60°.

13.

2. Угол падения луча на зеркало равен 0°.
Чему равен угол отражения?
γ

14.

45
0
90
0
