Р-25-2 17.01.26г

1. Последовательное соединение проводников.

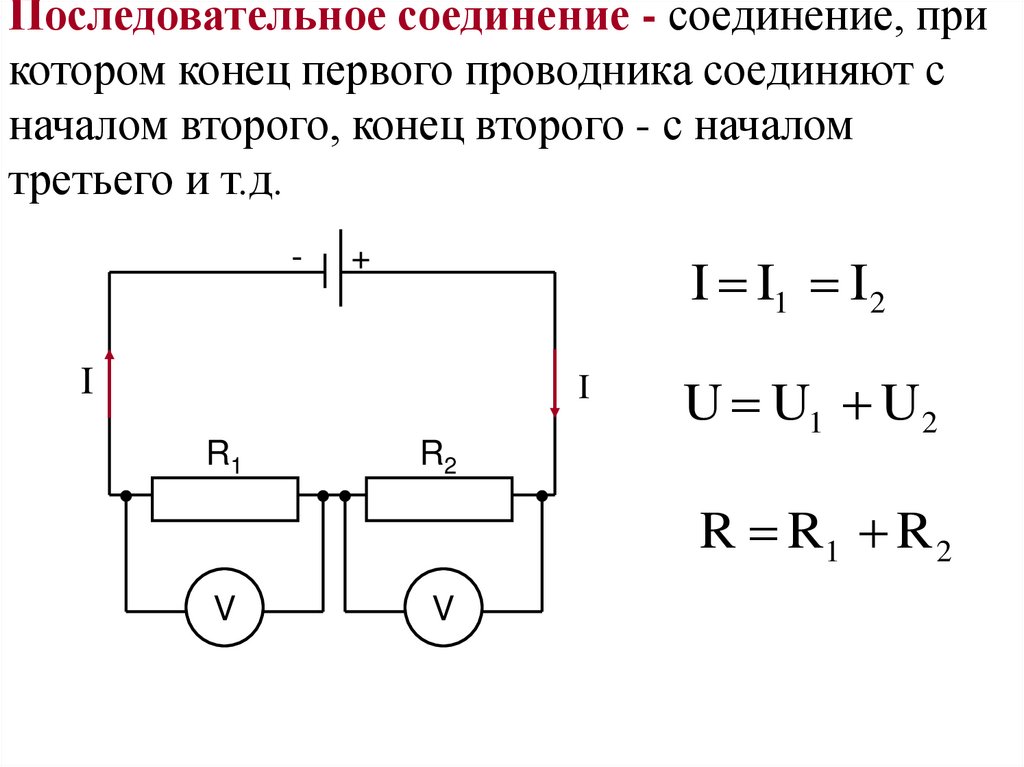

2. Последовательное соединение - соединение, при котором конец первого проводника соединяют с началом второго, конец второго - с

началом
третьего и т.д.
-
+
I I1 I2
I
I
R1
U U1 U2
R2
R R1 R 2
V
V

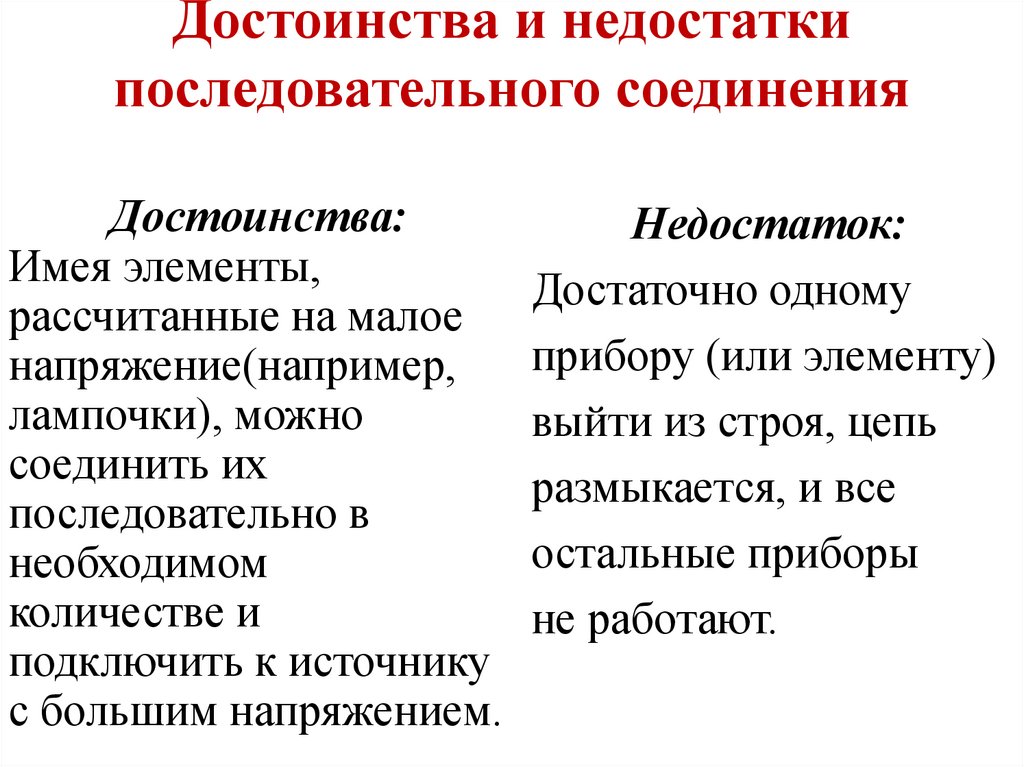

3. Достоинства и недостатки последовательного соединения

Достоинства:
Недостаток:
Имея элементы,
Достаточно одному
рассчитанные на малое
прибору (или элементу)
напряжение(например,
лампочки), можно
выйти из строя, цепь
соединить их
размыкается, и все
последовательно в
остальные приборы
необходимом
количестве и
не работают.
подключить к источнику
с большим напряжением.

4.

Д/З
Выполнить конспект и решить задачи

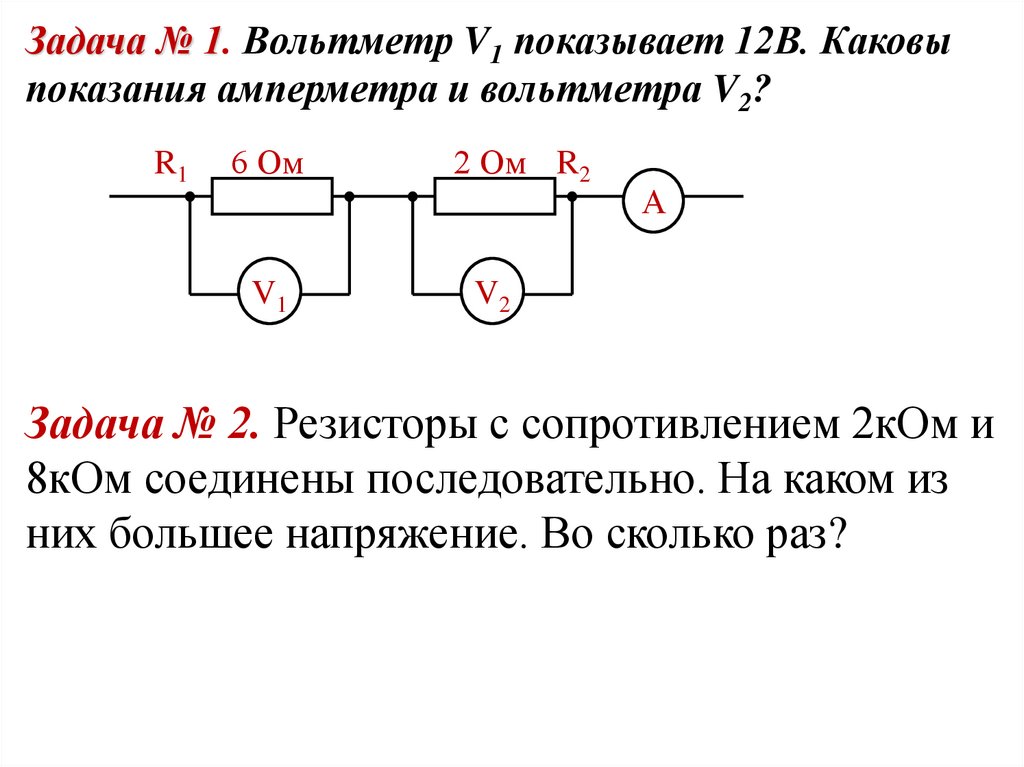

5. Задача № 1. Вольтметр V1 показывает 12В. Каковы показания амперметра и вольтметра V2?

R1
6 Ом
V1
2 Ом R2
А
V2
Задача № 2. Резисторы с сопротивлением 2кОм и
8кОм соединены последовательно. На каком из
них большее напряжение. Во сколько раз?

6.

Задача № 3. В электрическую цепь включены
последовательно резистор сопротивлением 5Ом и
две электрические лампы сопротивлением 500Ом.
Определите общее сопротивление проводника.

7.

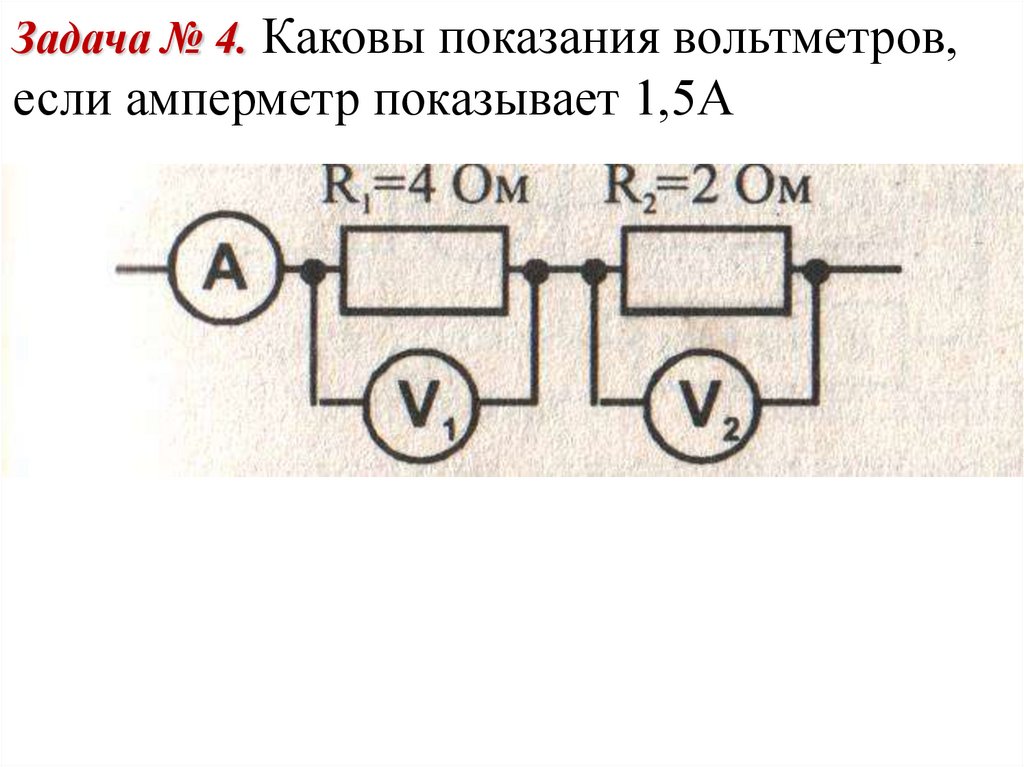

Задача № 4. Каковы показания вольтметров,
если амперметр показывает 1,5А
