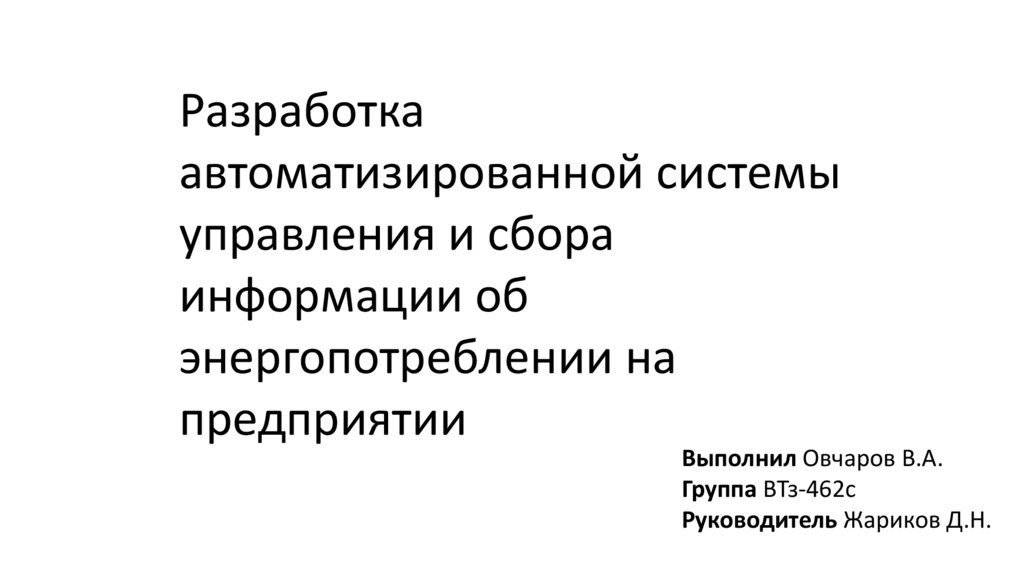

Разработка
автоматизированной системы
управления и сбора
информации об
энергопотреблении на
предприятии
Выполнил Овчаров В.А.
Группа ВТз-462с
Руководитель Жариков Д.Н.

2.

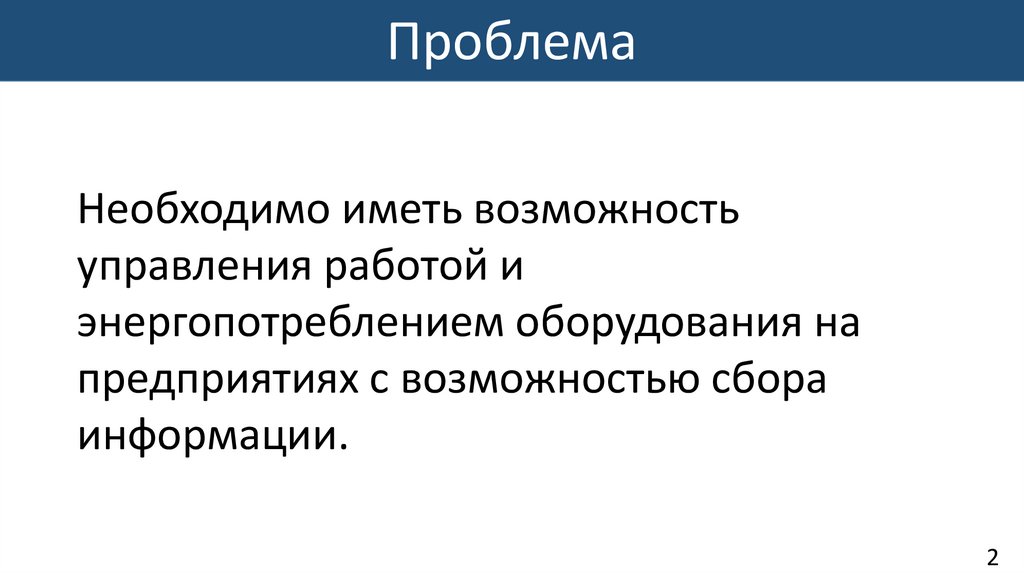

Проблема
Необходимо иметь возможность
управления работой и
энергопотреблением оборудования на
предприятиях с возможностью сбора
информации.
2

3.

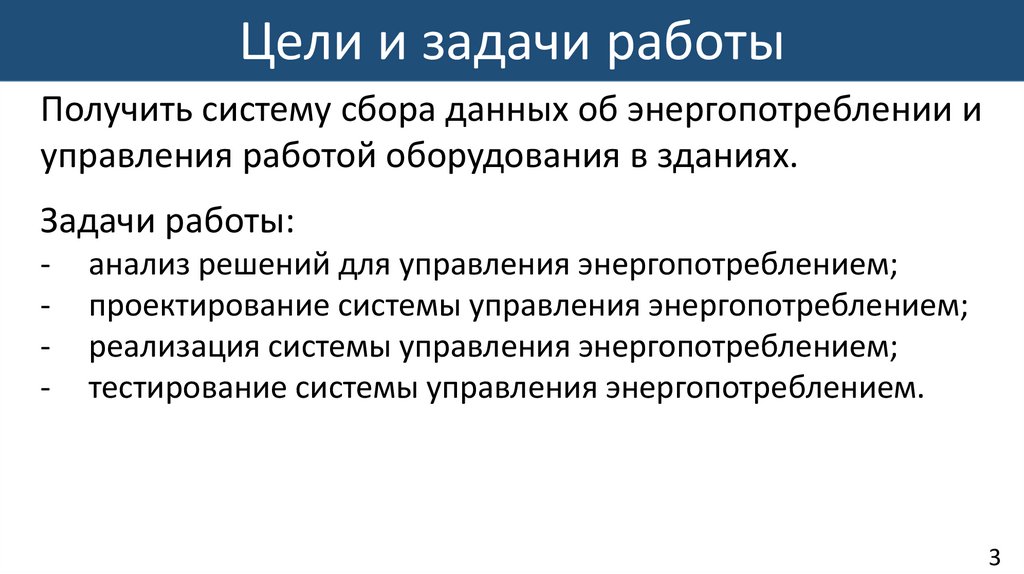

Цели и задачи работы
Получить систему сбора данных об энергопотреблении и
управления работой оборудования в зданиях.
Задачи работы:
-
анализ решений для управления энергопотреблением;
проектирование системы управления энергопотреблением;
реализация системы управления энергопотреблением;
тестирование системы управления энергопотреблением.
3

4.

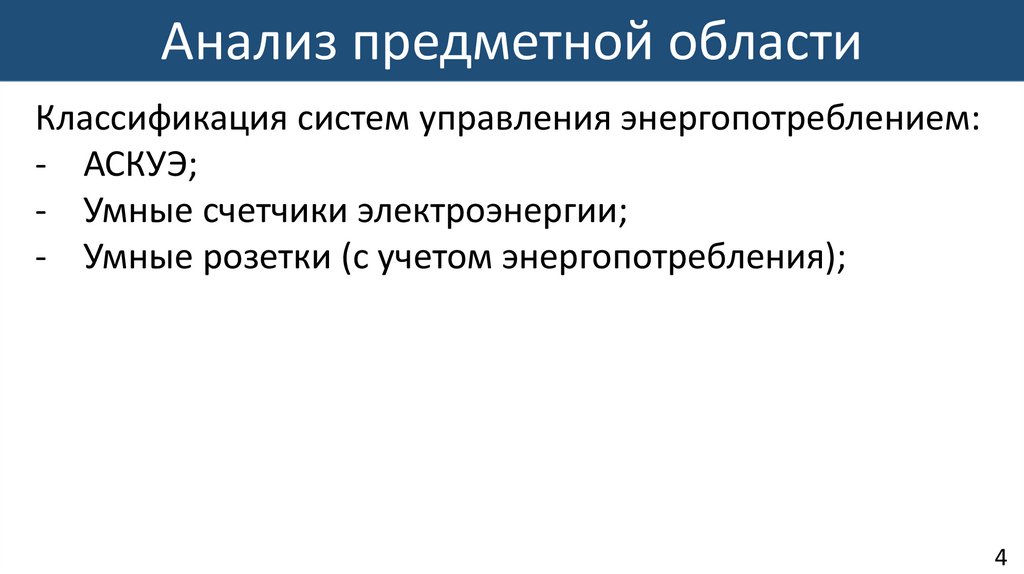

Анализ предметной области
Классификация систем управления энергопотреблением:
- АСКУЭ;
- Умные счетчики электроэнергии;
- Умные розетки (с учетом энергопотребления);
4

5.

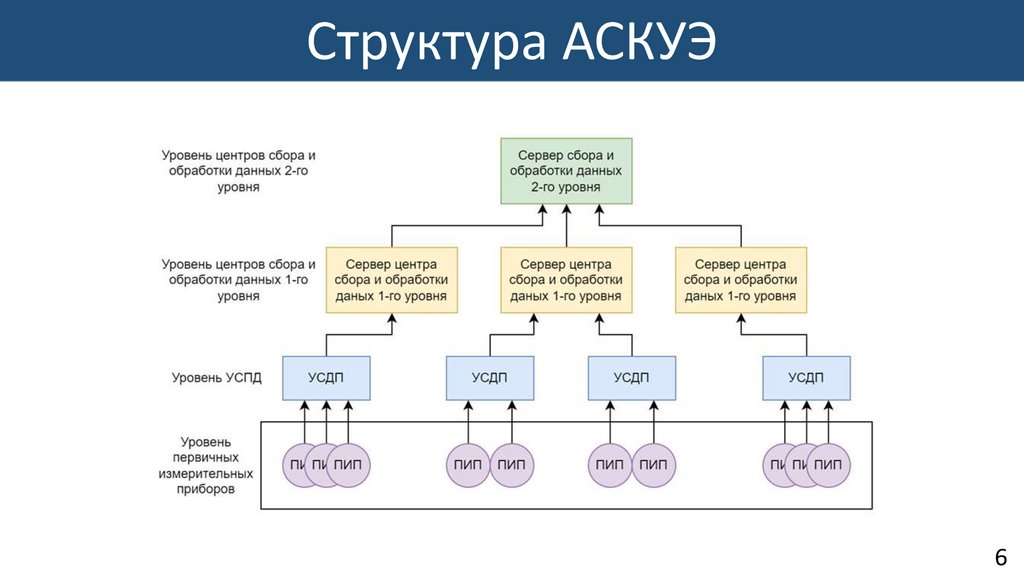

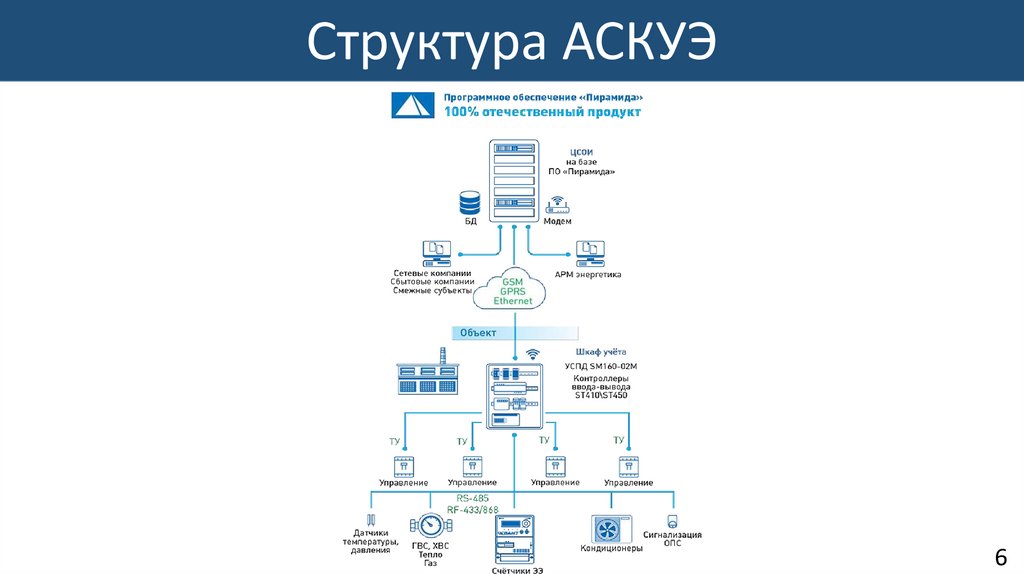

Структура АСКУЭ
6

6.

Структура АСКУЭ
6

7.

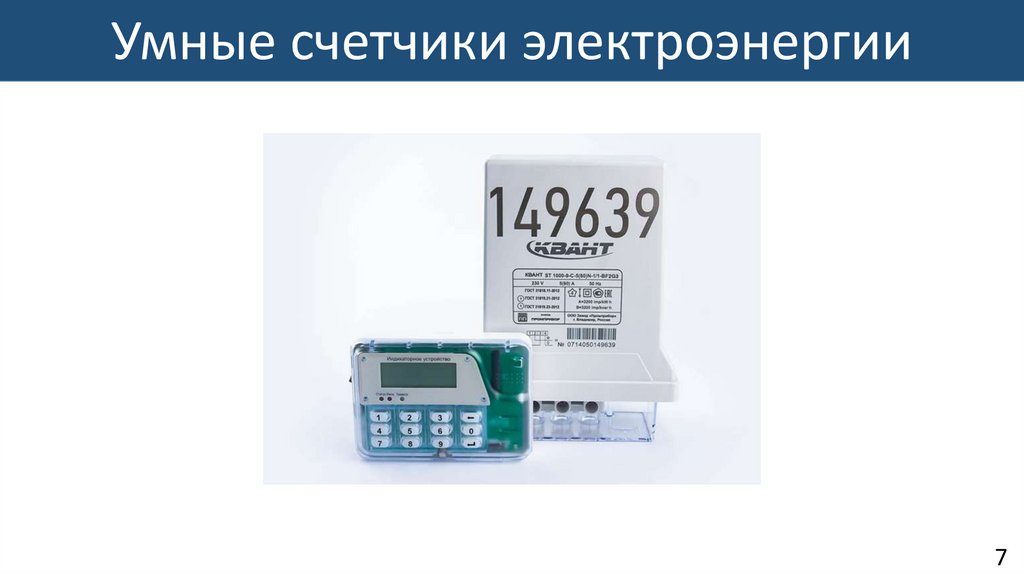

Умные счетчики электроэнергии
7

8.

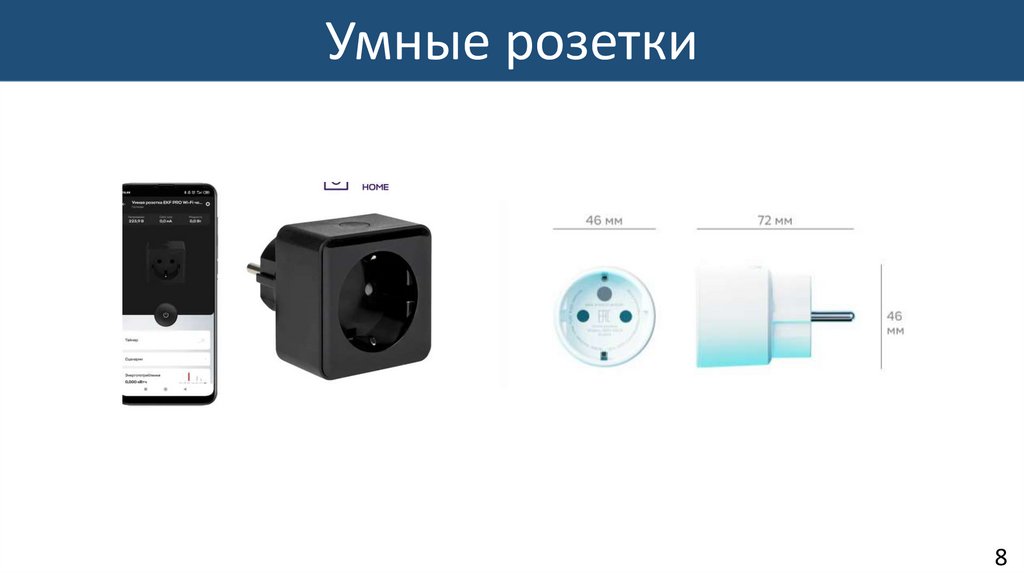

Умные розетки
8

9.

Проектирование
1. Use-Case диаграмма
9

10.

Проектирование

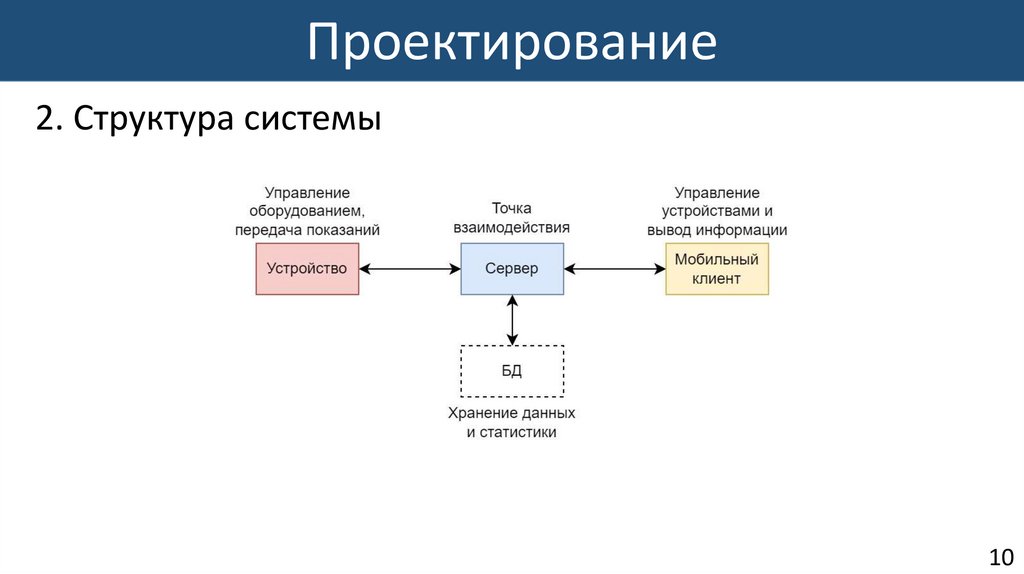

2. Структура системы
10

11.

Проектирование

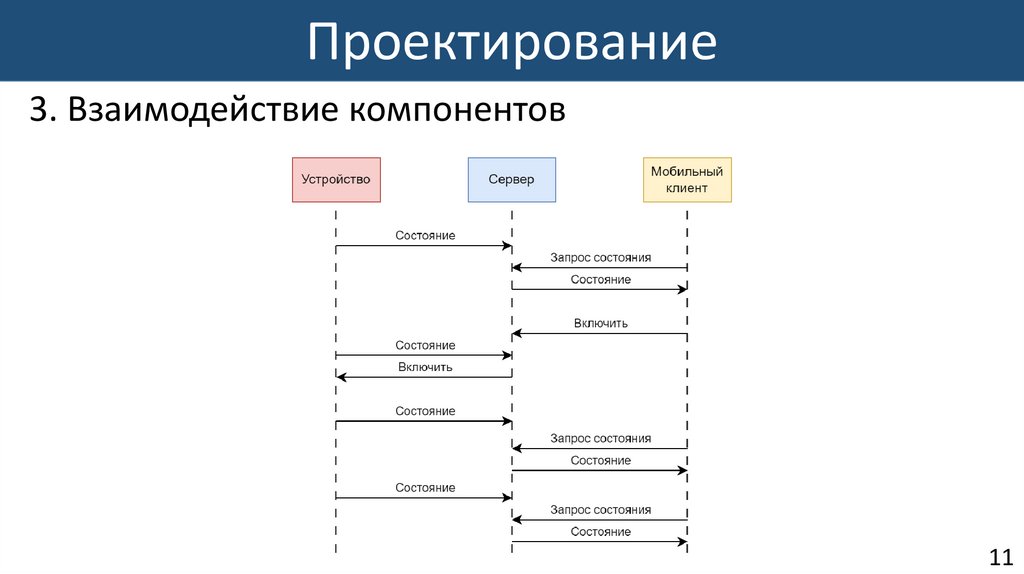

3. Взаимодействие компонентов
11

12.

Проектирование

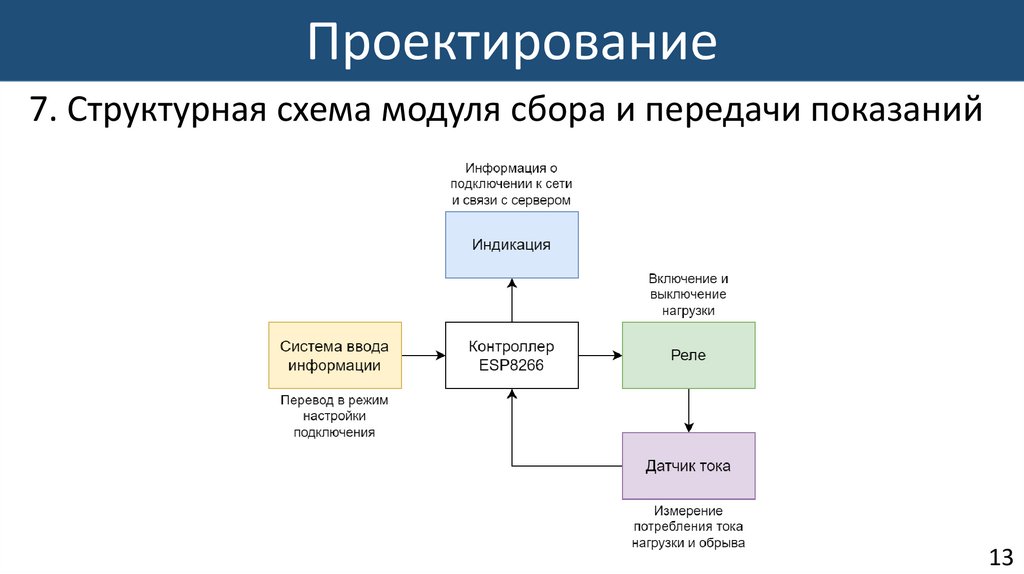

7. Структурная схема модуля сбора и передачи показаний
13

13.

Проектирование

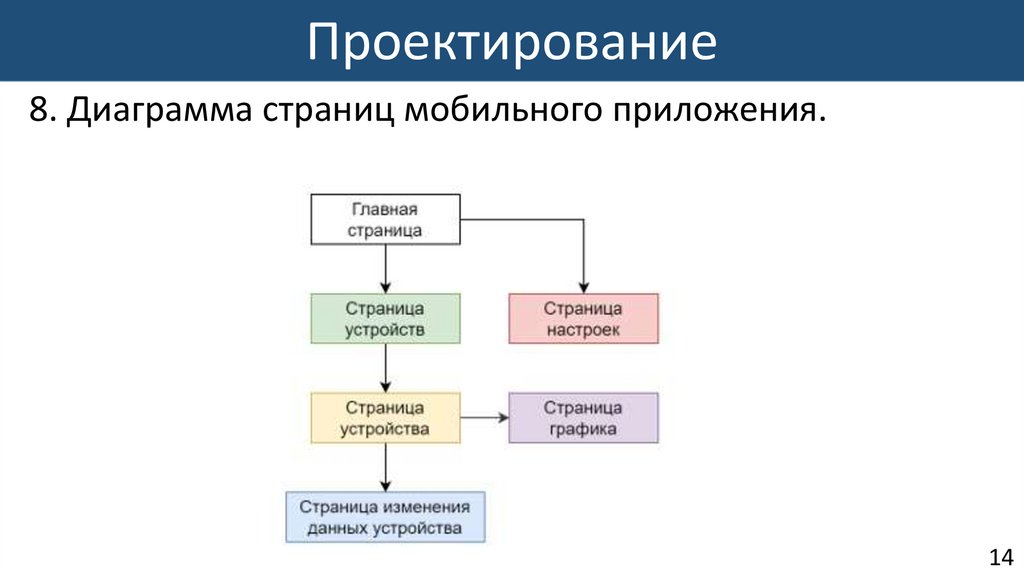

8. Диаграмма страниц мобильного приложения.
14

14.

Реализация

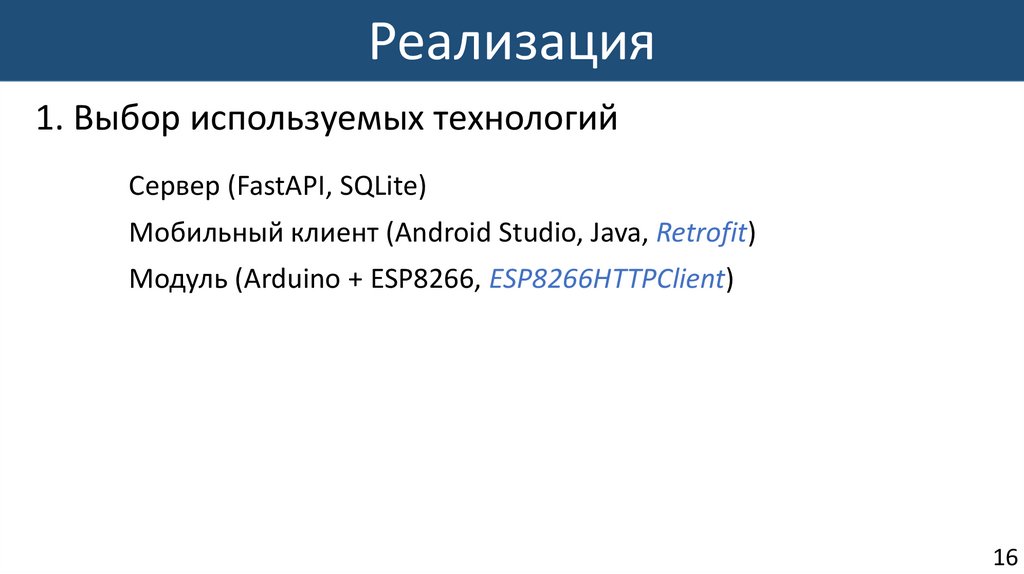

1. Выбор используемых технологий
Сервер (FastAPI, SQLite)
Мобильный клиент (Android Studio, Java, Retrofit)
Модуль (Arduino + ESP8266, ESP8266HTTPClient)
16

15.

Реализация

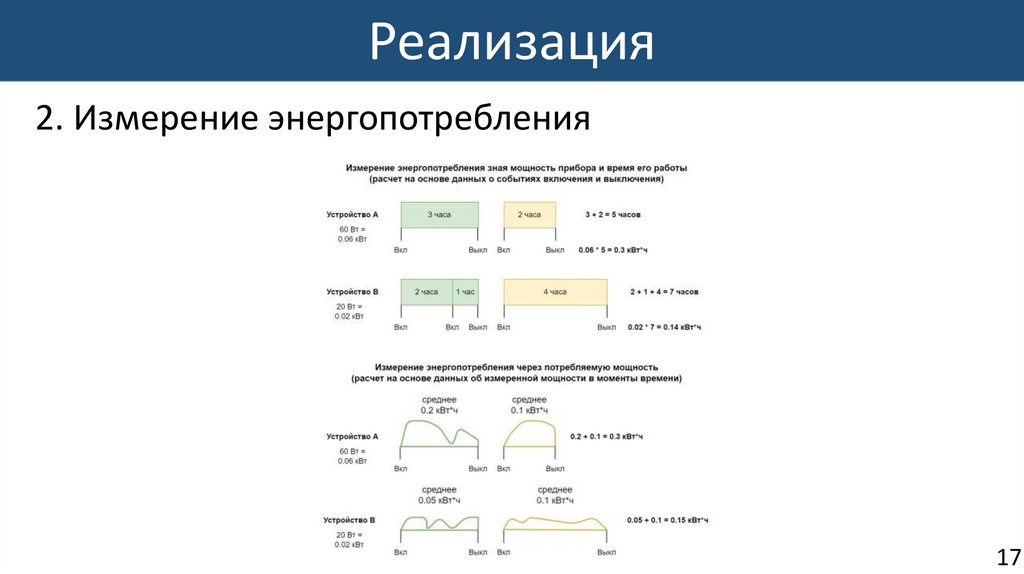

2. Измерение энергопотребления
17

16.

Реализация

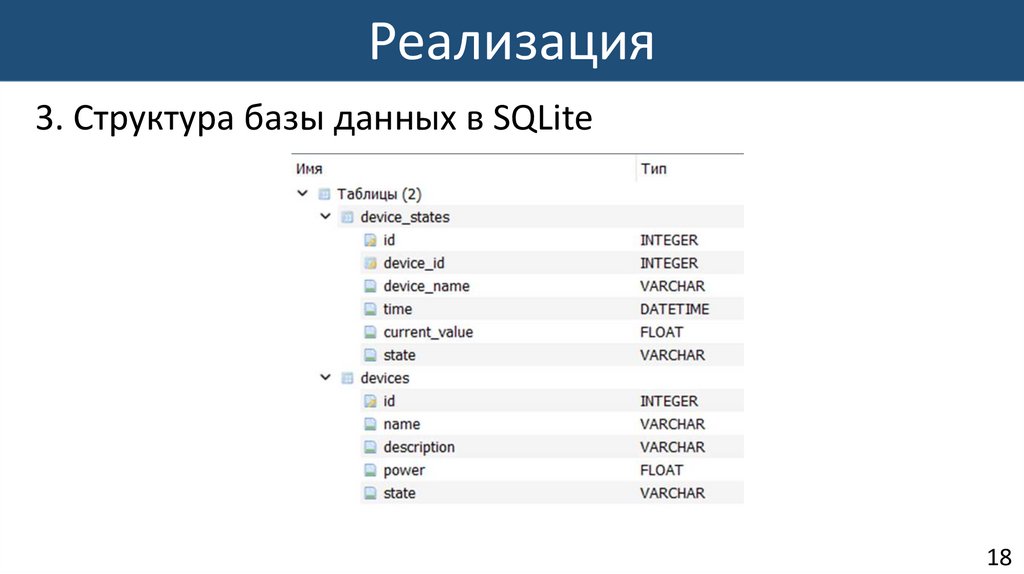

3. Структура базы данных в SQLite
18

17.

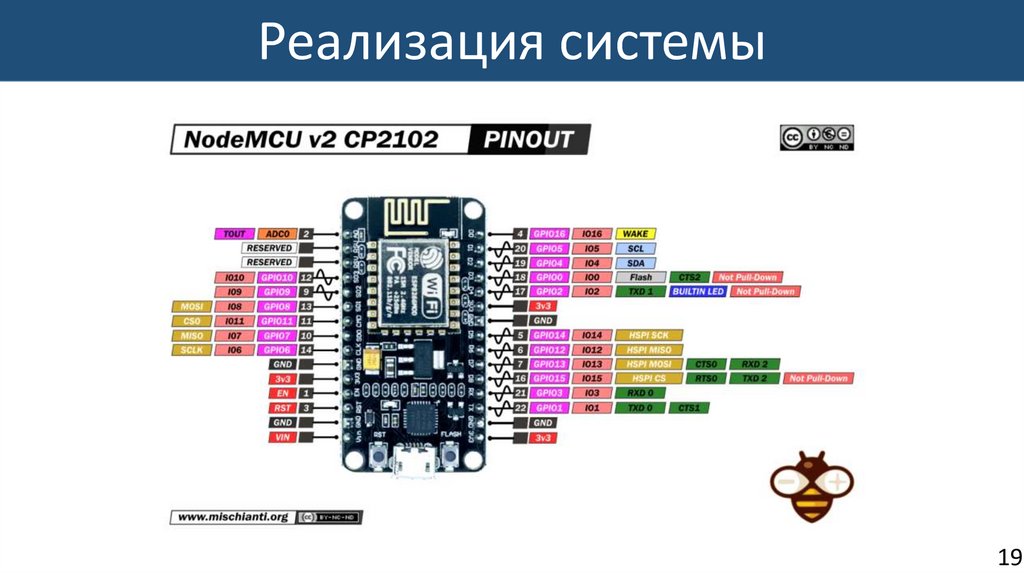

Реализация системы
19

18.

Реализация системы

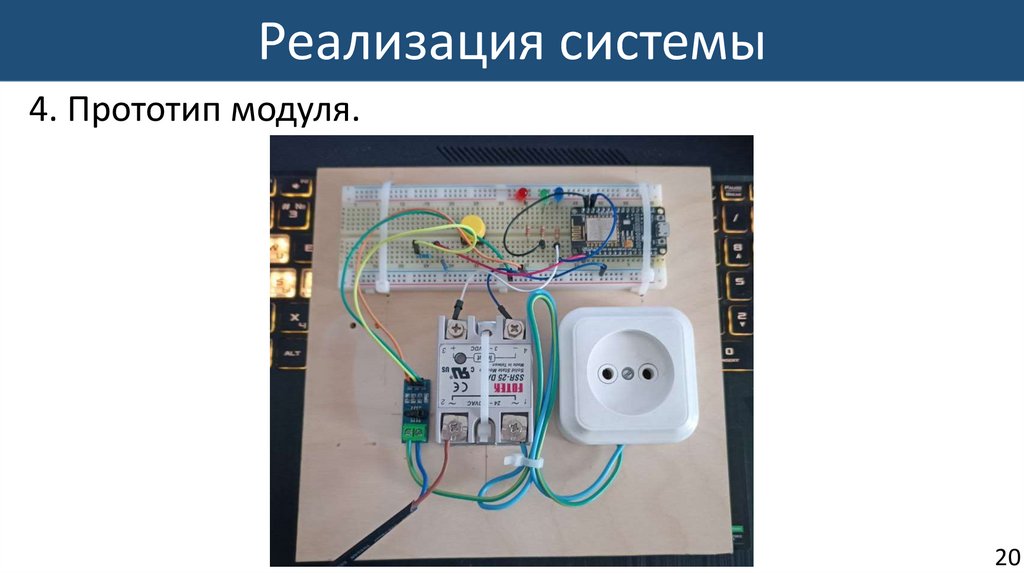

4. Прототип модуля.
20

19.

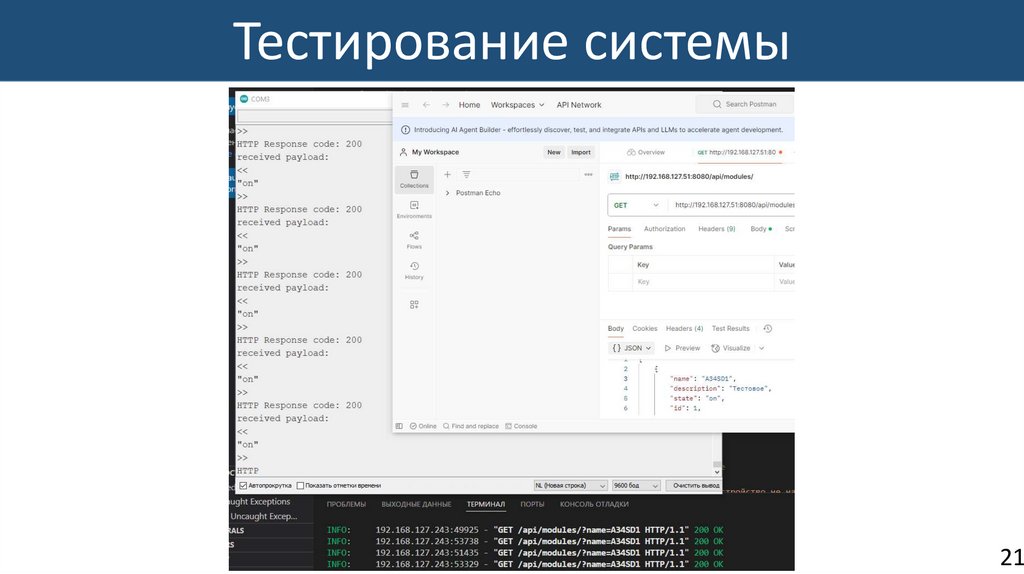

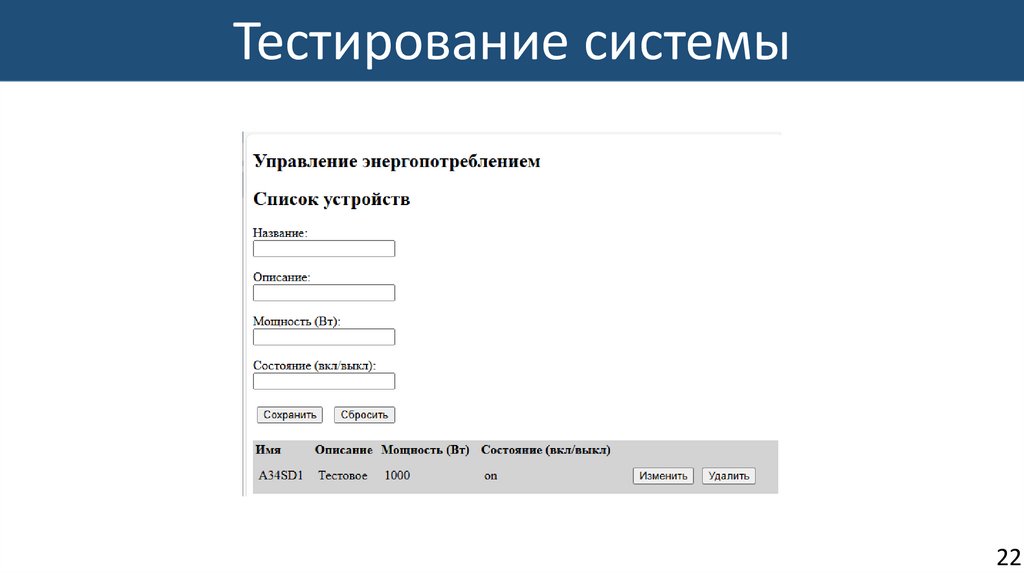

Тестирование системы
21

20.

Тестирование системы
22

21.

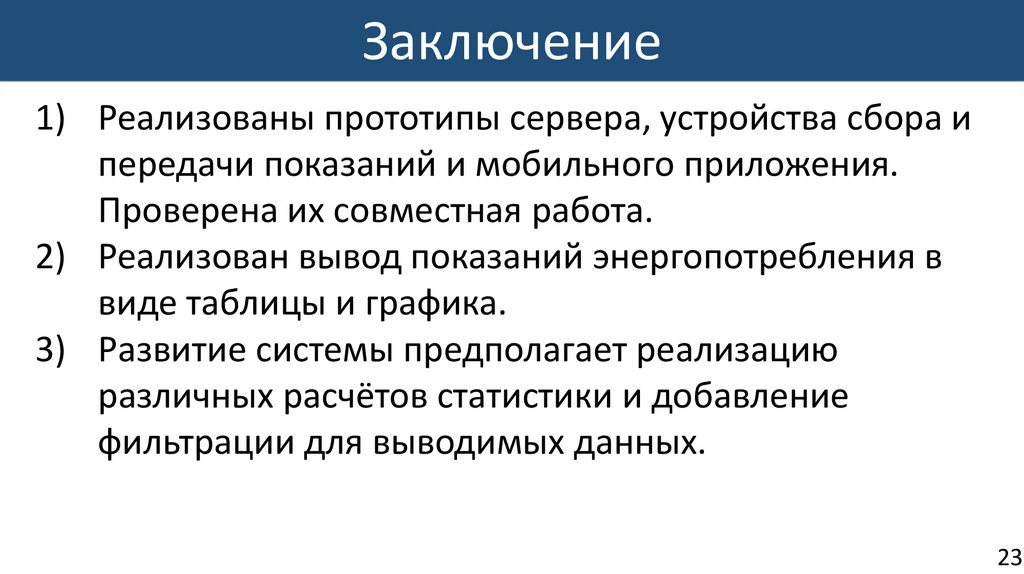

Заключение
1) Реализованы прототипы сервера, устройства сбора и
передачи показаний и мобильного приложения.
Проверена их совместная работа.
2) Реализован вывод показаний энергопотребления в
виде таблицы и графика.
3) Развитие системы предполагает реализацию
различных расчётов статистики и добавление
фильтрации для выводимых данных.
23

22.

Спасибо за внимание!
