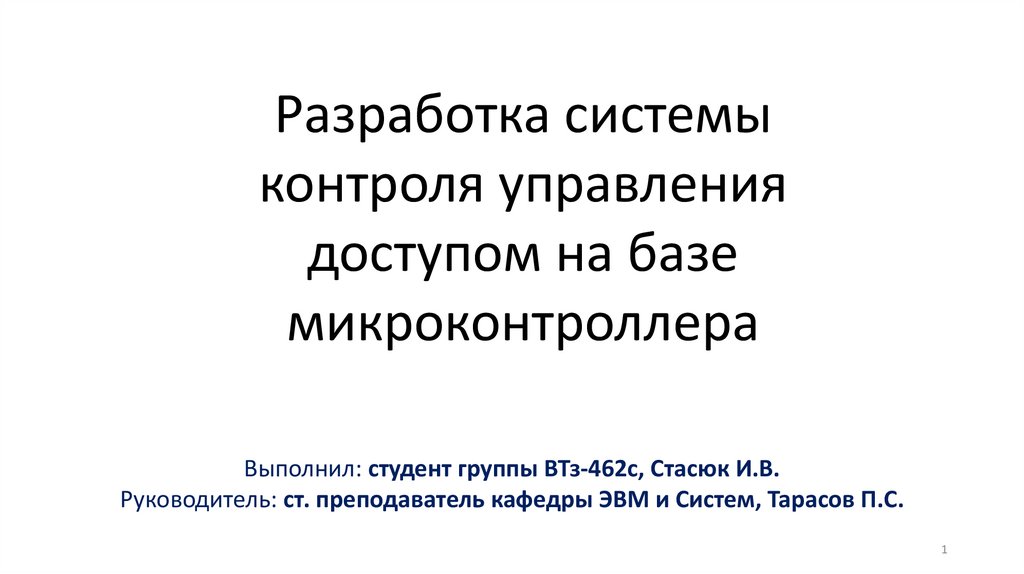

Разработка системы
контроля управления
доступом на базе
микроконтроллера
Выполнил: студент группы ВТз-462с, Стасюк И.В.
Руководитель: ст. преподаватель кафедры ЭВМ и Систем, Тарасов П.С.
1

2.

Проблема
Часто требуется решение, позволяющее
осуществлять контроль доступа на объект для
группы людей и отслеживание их перемещения.
2

3.

Цель работы
Получить систему, позволяющую осуществлять контроль
и учет доступа к объекту (СКУД), с возможность работы в
сетевом режиме.
3

4.

Задачи работы
-
Анализ предметной области СКУД;
Проектирование СКУД;
Реализация СКУД;
Тестирование СКУД.
4

5.

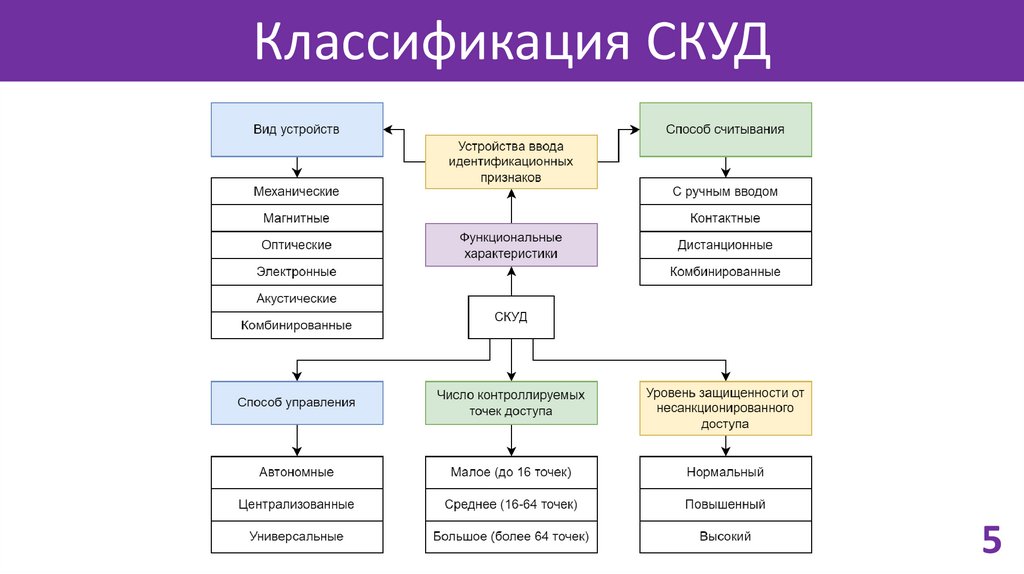

Классификация СКУД
5

6.

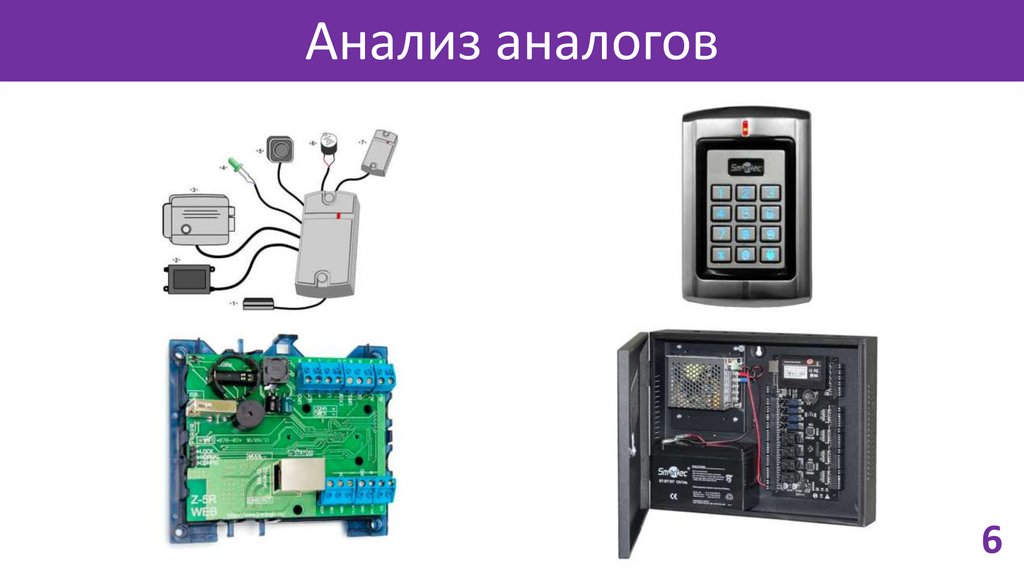

Анализ аналогов
6

7.

Проектирование

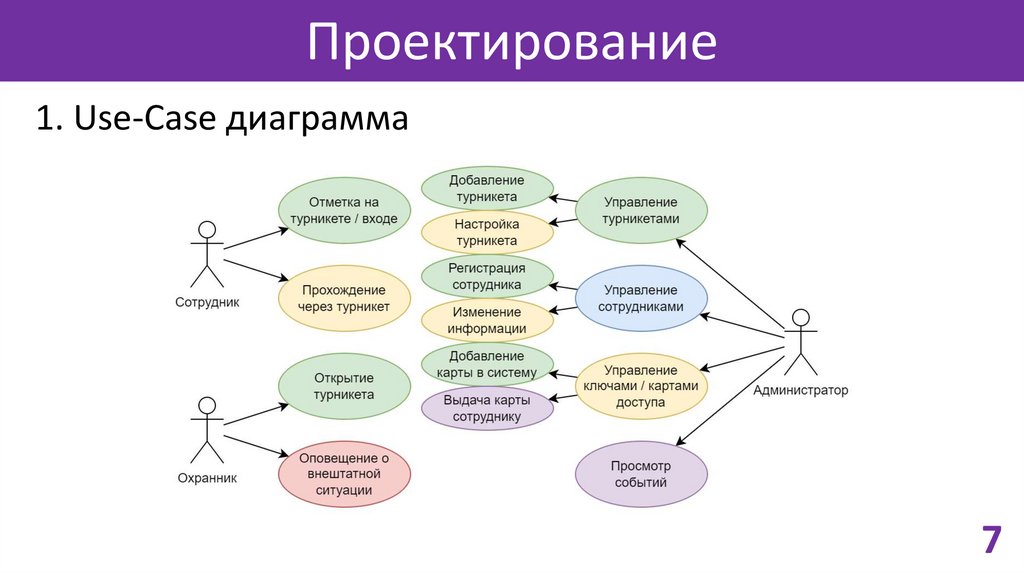

1. Use-Case диаграмма
7

8.

Проектирование

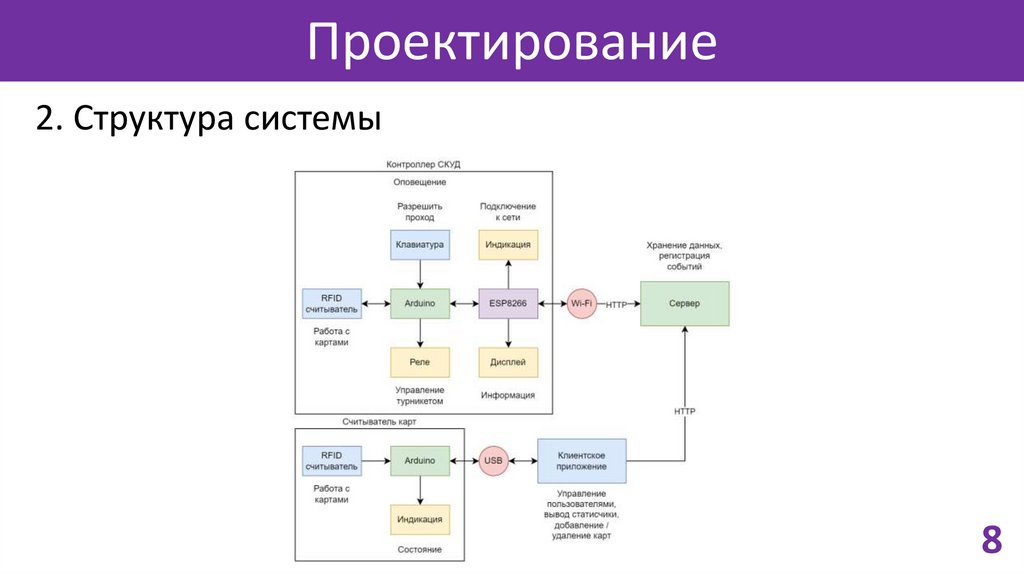

2. Структура системы
8

9.

Проектирование

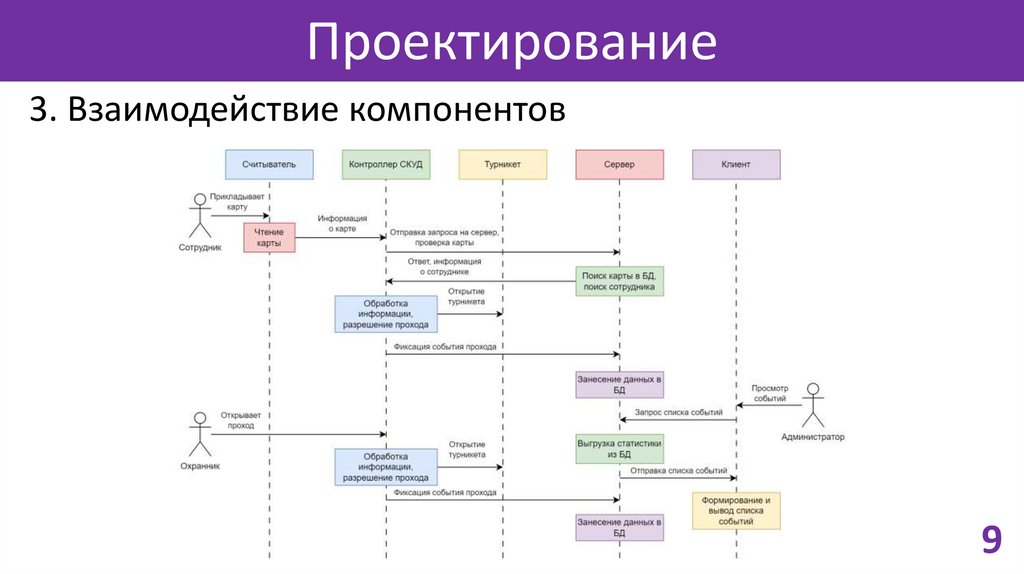

3. Взаимодействие компонентов
9

10.

Проектирование

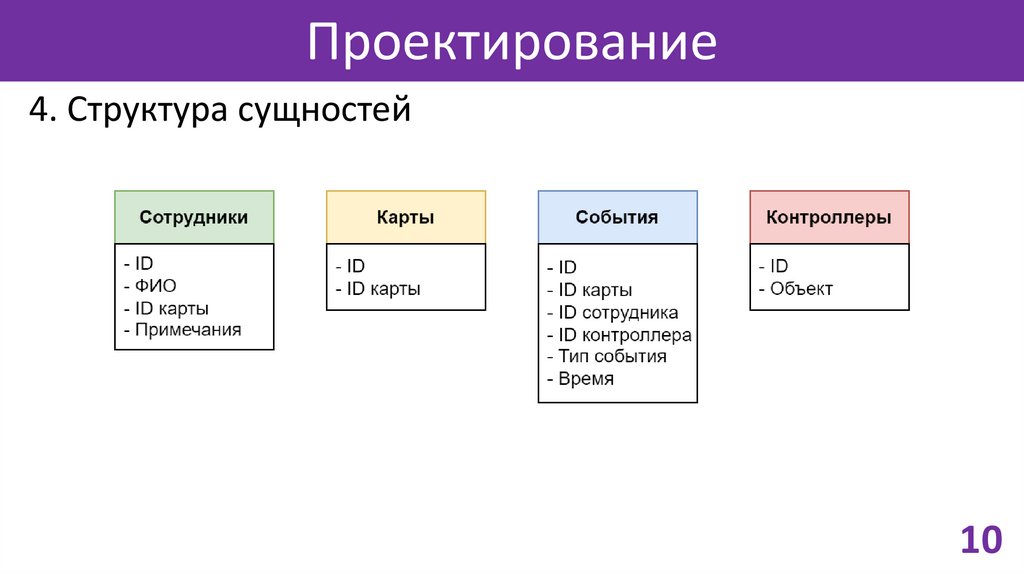

4. Структура сущностей
10

11.

Проектирование

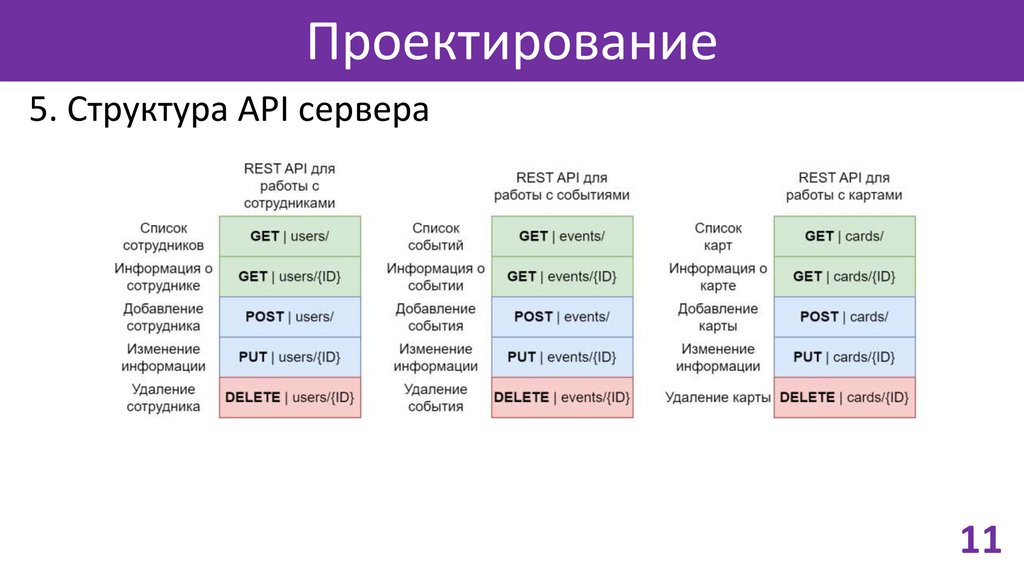

5. Структура API сервера
11

12.

Проектирование

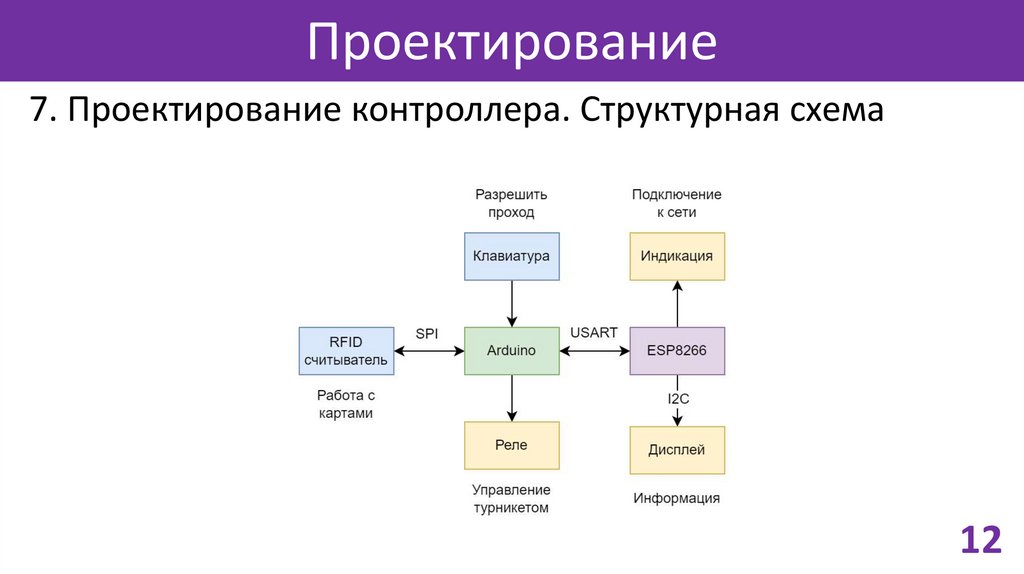

7. Проектирование контроллера. Структурная схема
12

13.

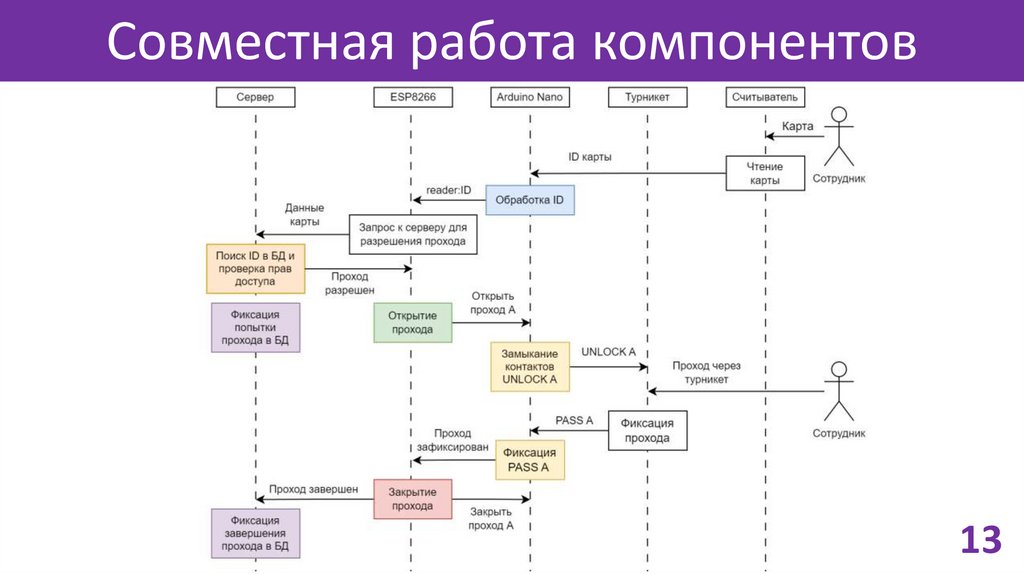

Совместная работа компонентов
13

14.

Реализация системы

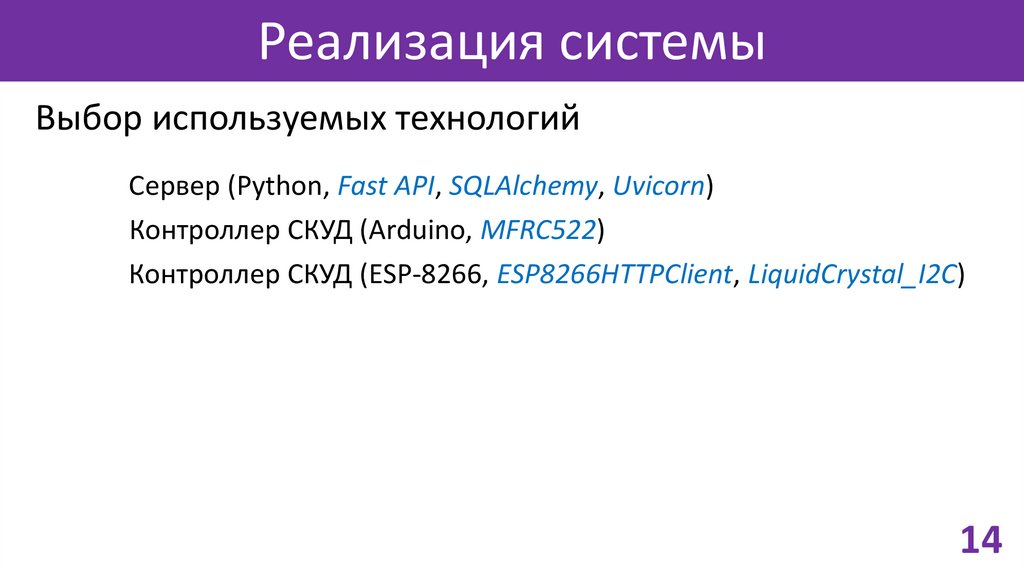

Выбор используемых технологий
Сервер (Python, Fast API, SQLAlchemy, Uvicorn)
Контроллер СКУД (Arduino, MFRC522)
Контроллер СКУД (ESP-8266, ESP8266HTTPClient, LiquidCrystal_I2C)
14

15.

Реализация системы

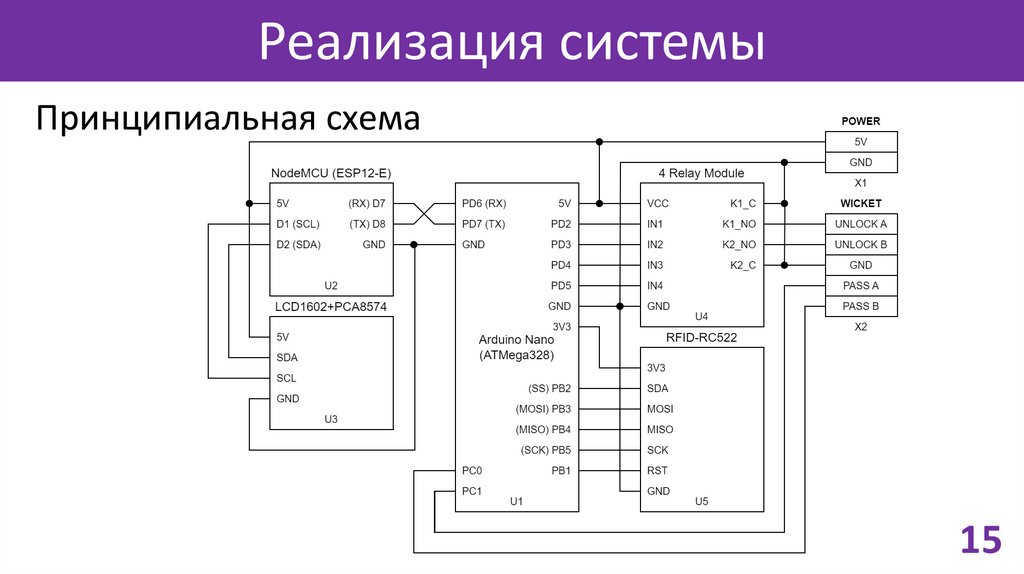

Принципиальная схема
15

16.

Реализация системы
Прототип контроллера СКУД.
16

17.

Реализация системы
Интерфейс приложения администратора
17

18.

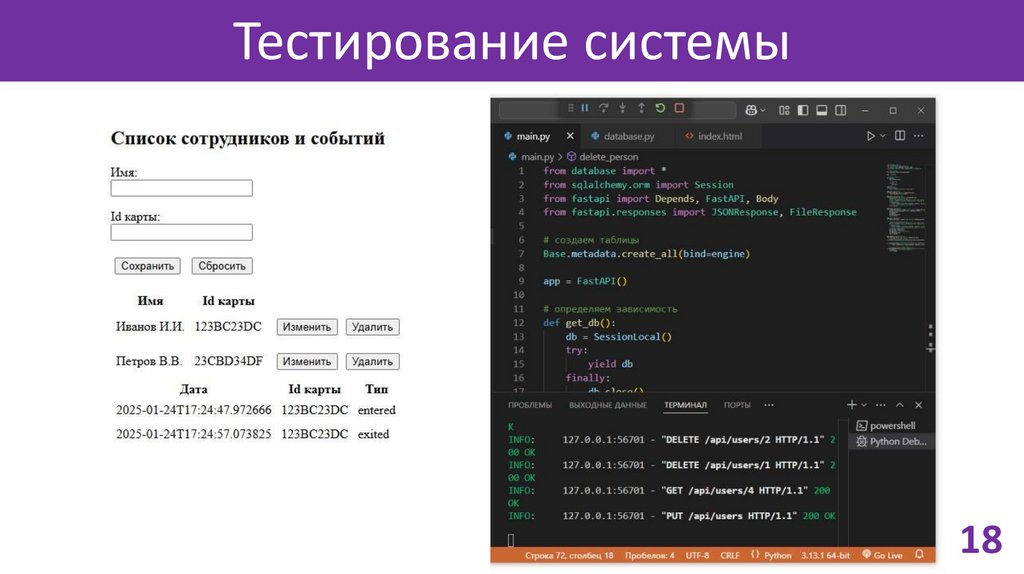

Тестирование системы
18

19.

Заключение
- На текущем этапе реализованы прототипы сервера и
контроллера СКУД. Проверена их совместная работа.
- Развитием системы видится реализация
дополнительного функционала приложения
администратора, внедрение рассчетов.
19
