Турбина Френсиса

1.

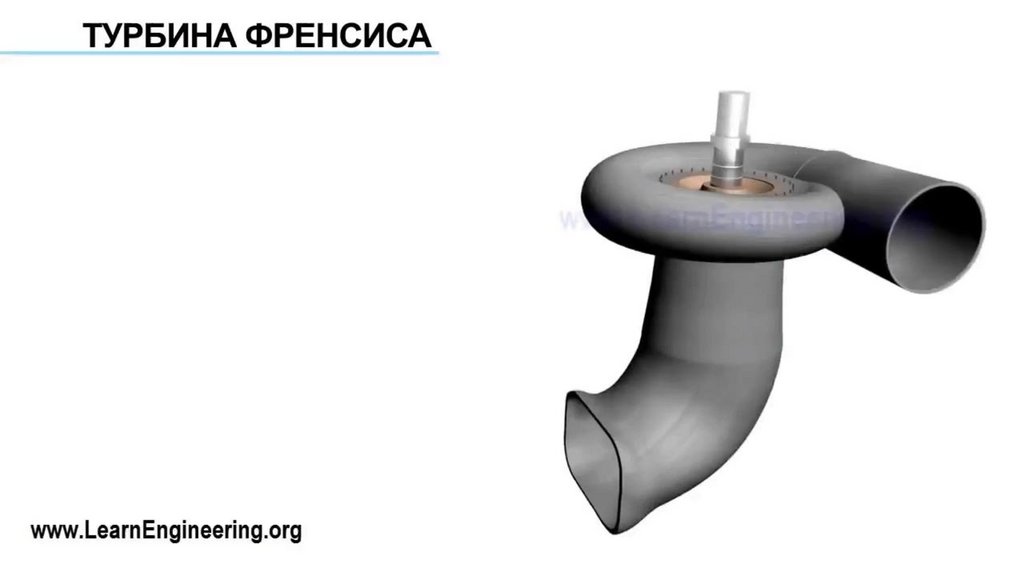

Турбина Френсиса
(радиально-осевая турбина)
Выполнил: Борцов Павел

2.

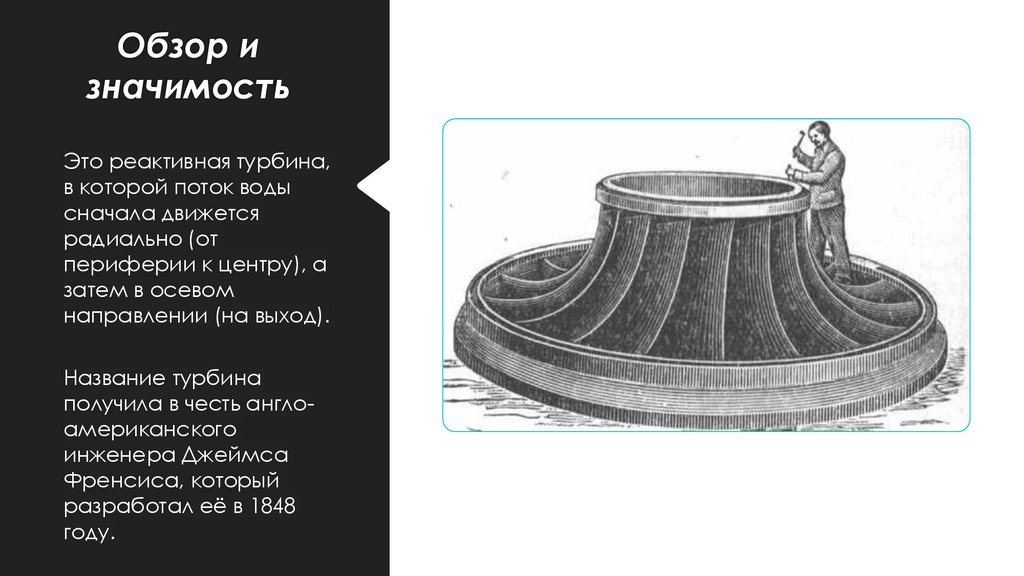

Обзор и
значимость
Это реактивная турбина,
в которой поток воды
сначала движется
радиально (от
периферии к центру), а
затем в осевом
направлении (на выход).
Название турбина
получила в честь англоамериканского
инженера Джеймса
Френсиса, который
разработал её в 1848
году.

3.

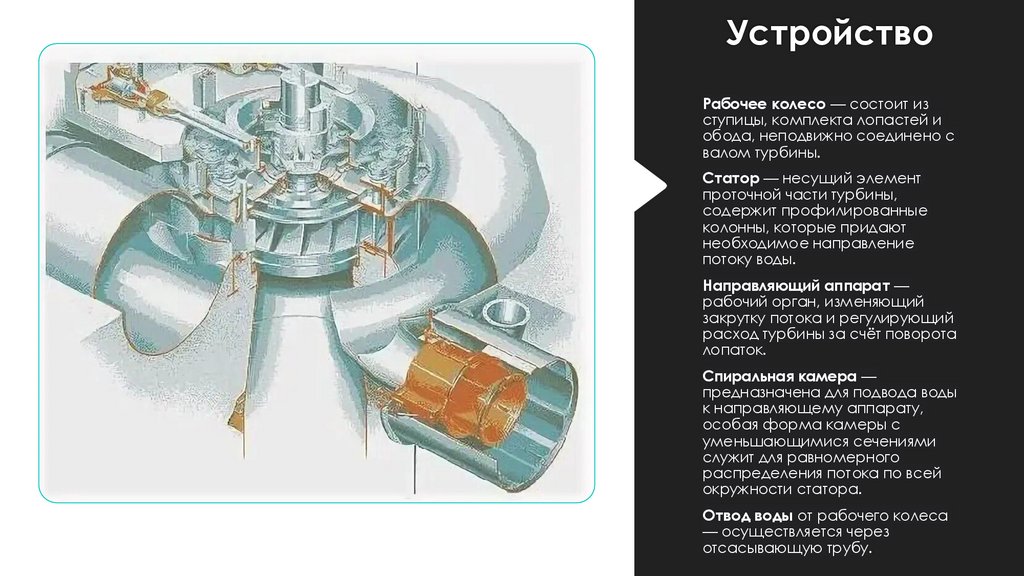

Устройство
Рабочее колесо — состоит из
ступицы, комплекта лопастей и
обода, неподвижно соединено с
валом турбины.
Статор — несущий элемент
проточной части турбины,
содержит профилированные
колонны, которые придают
необходимое направление
потоку воды.
Направляющий аппарат —
рабочий орган, изменяющий
закрутку потока и регулирующий
расход турбины за счёт поворота
лопаток.
Спиральная камера —
предназначена для подвода воды
к направляющему аппарату,
особая форма камеры с
уменьшающимися сечениями
служит для равномерного
распределения потока по всей
окружности статора.
Отвод воды от рабочего колеса
— осуществляется через
отсасывающую трубу.

4.

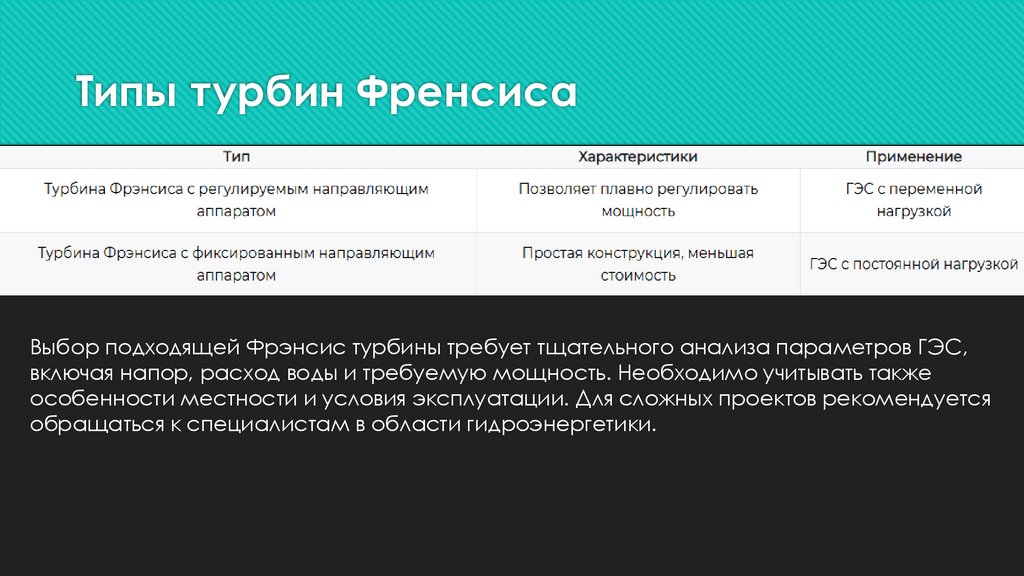

Типы турбин Френсиса
Существует несколько типов Фрэнсис турбин, различающихся по конструкции и
характеристикам. Выбор конкретного типа зависит от параметров
гидроэлектростанции (ГЭС) и требуемой мощности.
Выбор подходящей Фрэнсис турбины требует тщательного анализа параметров ГЭС,
включая напор, расход воды и требуемую мощность. Необходимо учитывать также
особенности местности и условия эксплуатации. Для сложных проектов рекомендуется
обращаться к специалистам в области гидроэнергетики.

5.

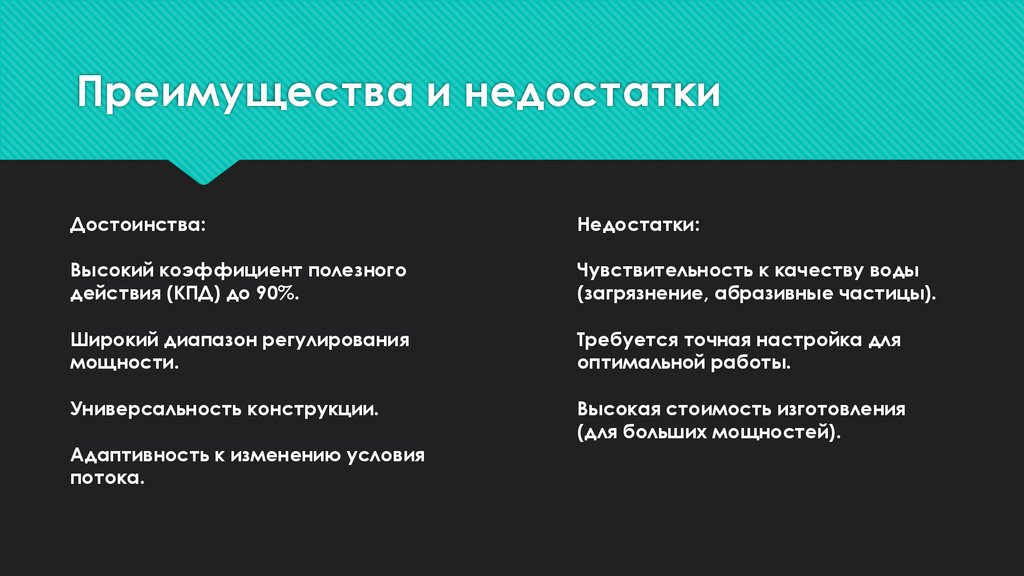

Преимущества и недостатки
Достоинства:
Недостатки:
Высокий коэффициент полезного
действия (КПД) до 90%.
Чувствительность к качеству воды
(загрязнение, абразивные частицы).
Широкий диапазон регулирования
мощности.
Требуется точная настройка для
оптимальной работы.
Универсальность конструкции.
Высокая стоимость изготовления
(для больших мощностей).
Адаптивность к изменению условия
потока.
