Л_1_Форми_та_способи_застосування_сил_та_засобів_радіоелектронної

1.

ЖИТОМИРСЬКИЙ ВІЙСЬКОВИЙ ІНСТИТУТ імені С.П.КОРОЛЬОВА
Факультет охорони державної таємниці та інформаційного протиборства
Кафедра радіоелектронної боротьби
Форми та способи застосування сил та
засобів радіоелектронної боротьби.
Тенденції розвитку.
Доповідач:
1

2.

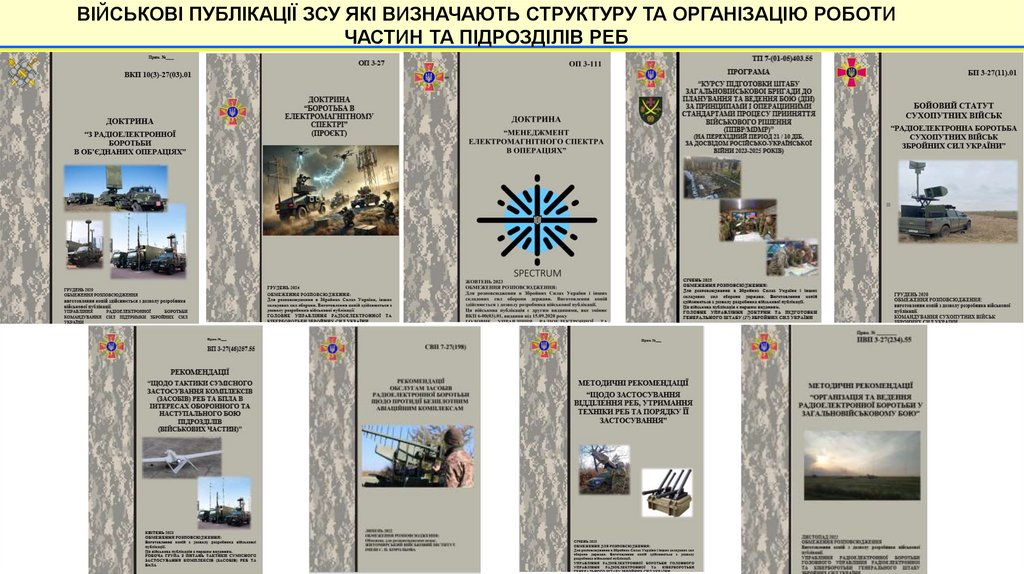

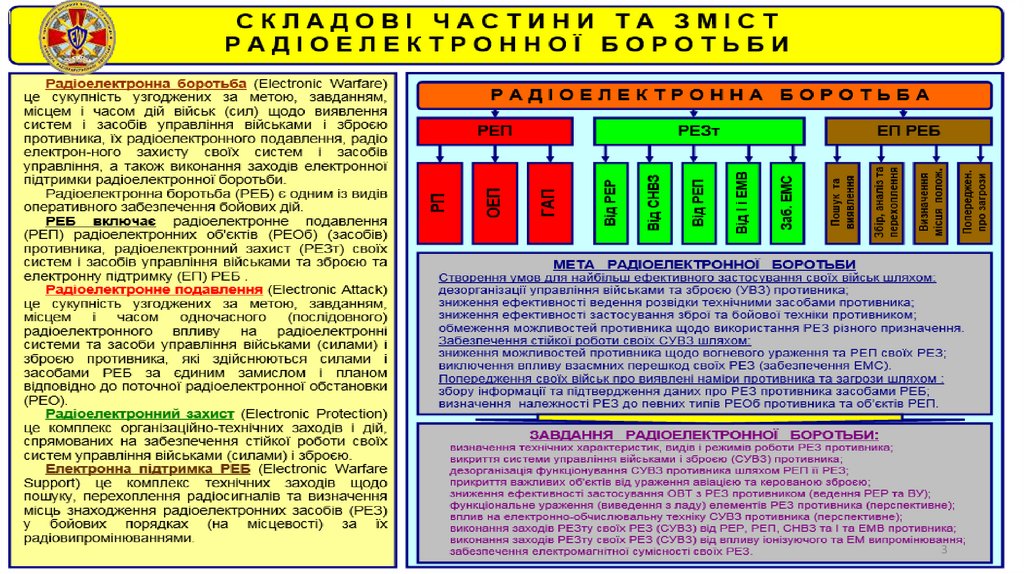

ВІЙСЬКОВІ ПУБЛІКАЦІЇ ЗСУ ЯКІ ВИЗНАЧАЮТЬ СТРУКТУРУ ТА ОРГАНІЗАЦІЮ РОБОТИ
ЧАСТИН ТА ПІДРОЗДІЛІВ РЕБ

3.

4.

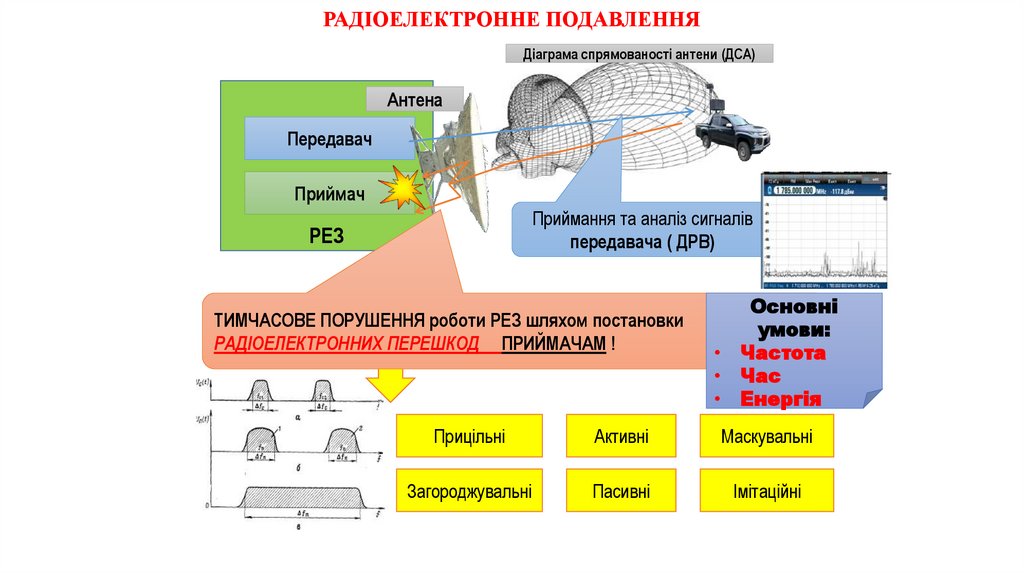

РАДІОЕЛЕКТРОННЕ ПОДАВЛЕННЯ
4
Діаграма спрямованості антени (ДСА)
Антена
Засіб РЕБ
Передавач
Приймач
Приймання та аналіз сигналів
передавача ( ДРВ)
РЕЗ
ТИМЧАСОВЕ ПОРУШЕННЯ роботи РЕЗ шляхом постановки
РАДІОЕЛЕКТРОННИХ ПЕРЕШКОД ПРИЙМАЧАМ !
Основні
умови:
• Частота
• Час
• Енергія
Прицільні
Активні
Маскувальні
Загороджувальні
Пасивні
Імітаційні

5.

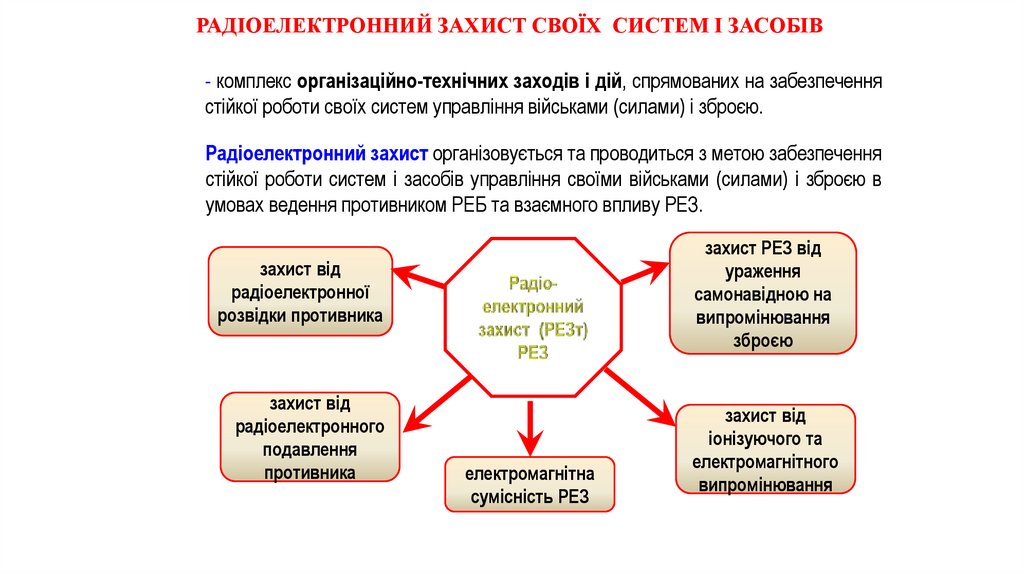

РАДІОЕЛЕКТРОННИЙ ЗАХИСТ СВОЇХ СИСТЕМ І ЗАСОБІВ
5
- комплекс організаційно-технічних заходів і дій, спрямованих на забезпечення
стійкої роботи своїх систем управління військами (силами) і зброєю.
Радіоелектронний захист організовується та проводиться з метою забезпечення
стійкої роботи систем і засобів управління своїми військами (силами) і зброєю в
умовах ведення противником РЕБ та взаємного впливу РЕЗ.
захист РЕЗ від
ураження
самонавідною на
випромінювання
зброєю
захист від
радіоелектронної
розвідки противника
захист від
радіоелектронного
подавлення
противника
електромагнітна
сумісність РЕЗ
захист від
іонізуючого та
електромагнітного
випромінювання

6.

ЕЛЕКТРОННА ПІДТРИМКА РЕБ
6
Електронна підтримка РЕБ (англ. - Electronic Warfare Support) - комплекс
технічних заходів щодо пошуку, перехоплення радіосигналів та визначення
місць знаходження РЕЗ у бойових порядках (на місцевості) за їх
радіовипромінюванням.
Мета ЕП РЕБ:
збір інформації про РЕЗ;
визначення належності РЕЗ до певних РЕ об'єктів
противника;
негайне попередження вищого командування, військ (сил) про наміри
противника та можливі загрози.

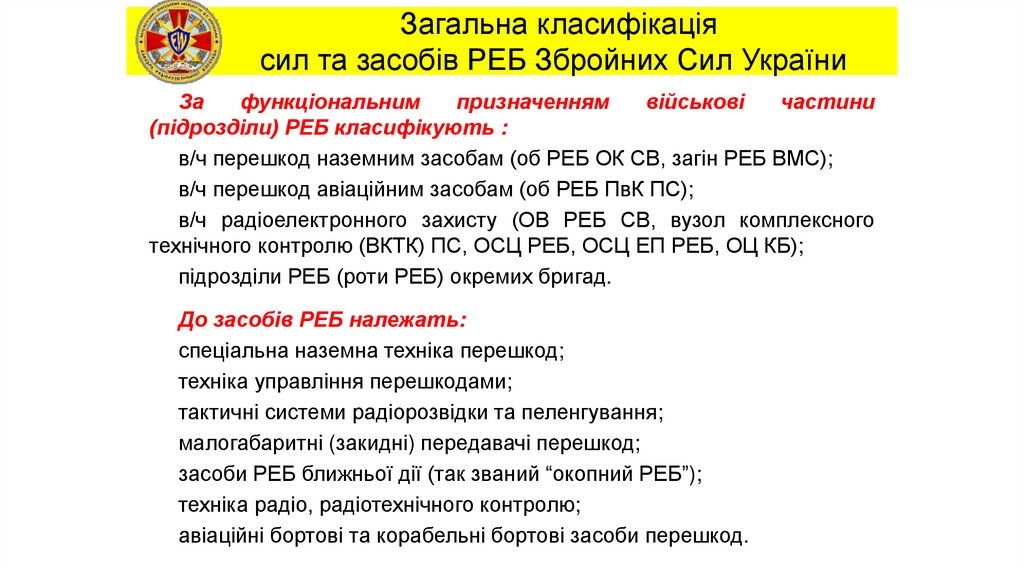

7.

Загальна класифікація
сил та засобів РЕБ Збройних Сил України
За
функціональним
призначенням
військові
частини
(підрозділи) РЕБ класифікують :
в/ч перешкод наземним засобам (об РЕБ ОК СВ, загін РЕБ ВМС);
в/ч перешкод авіаційним засобам (об РЕБ ПвК ПС);
в/ч радіоелектронного захисту (ОВ РЕБ СВ, вузол комплексного
технічного контролю (ВКТК) ПС, ОСЦ РЕБ, ОСЦ ЕП РЕБ, ОЦ КБ);
підрозділи РЕБ (роти РЕБ) окремих бригад.

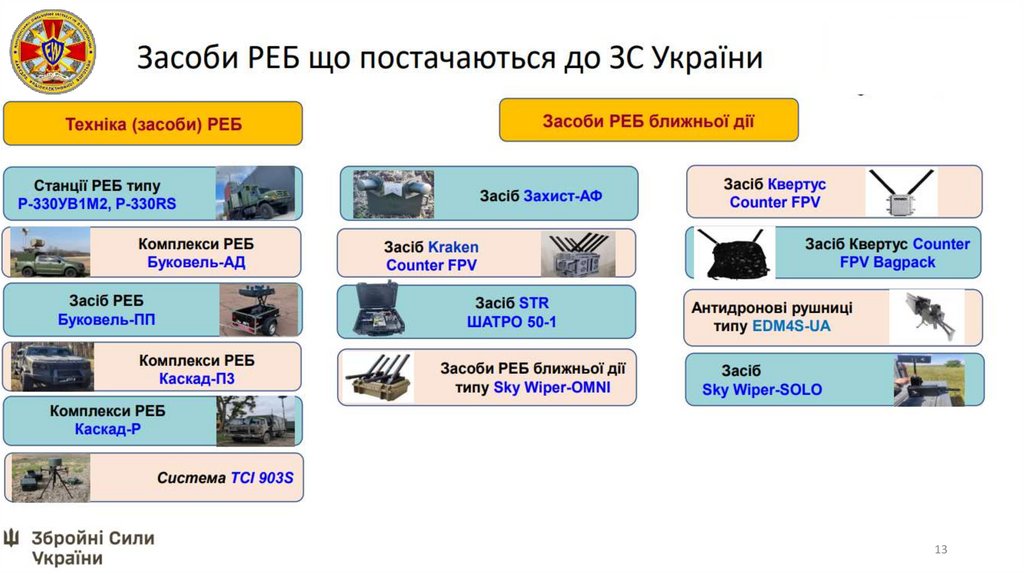

До засобів РЕБ належать:
спеціальна наземна техніка перешкод;
техніка управління перешкодами;
тактичні системи радіорозвідки та пеленгування;
малогабаритні (закидні) передавачі перешкод;
засоби РЕБ ближньої дії (так званий “окопний РЕБ”);
техніка радіо, радіотехнічного контролю;
авіаційні бортові та корабельні бортові засоби перешкод.

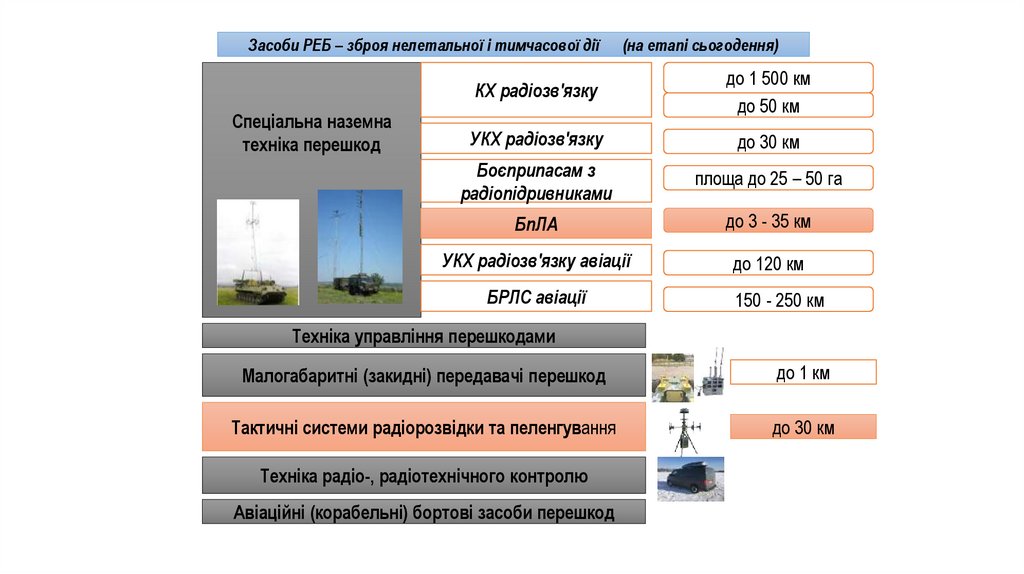

8. ЗАСОБИ РЕБ

Засоби РЕБ – зброя нелетальної і тимчасової дії
Спеціальна наземна
техніка перешкод
(на етапі сьогодення)
КХ радіозв'язку
до 1 500 км
до 50 км
УКХ радіозв'язку
до 30 км
Боєприпасам з
радіопідривниками
площа до 25 – 50 га
БпЛА
до 3 - 35 км
УКХ радіозв'язку авіації
до 120 км
БРЛС авіації
до 150 - 250 км
Техніка управління перешкодами
Малогабаритні (закидні) передавачі перешкод
до 1 км
Тактичні системи радіорозвідки та пеленгування
до 30 км
Техніка радіо-, радіотехнічного контролю
Авіаційні (корабельні) бортові засоби перешкод
8

9.

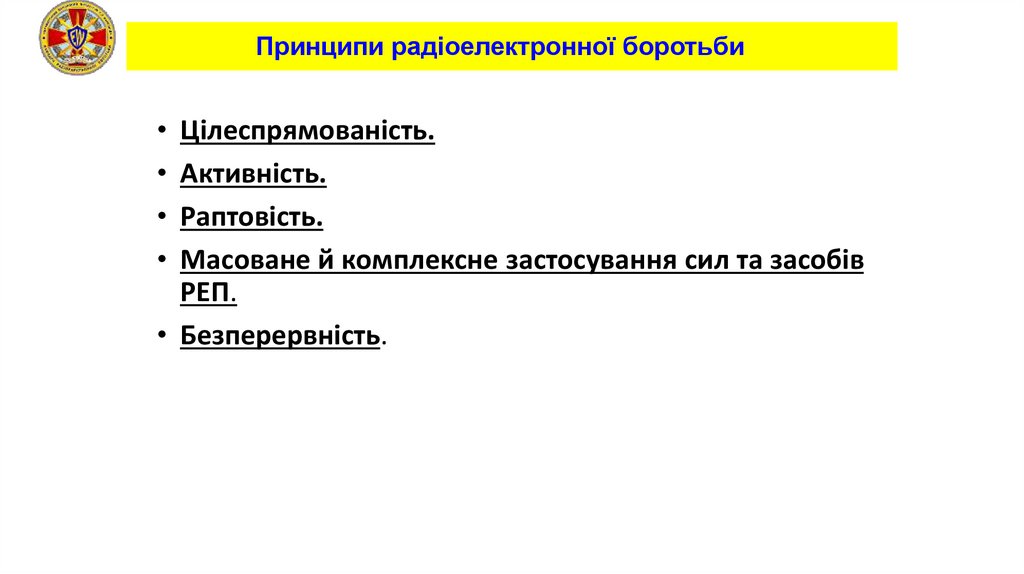

Принципи радіоелектронної боротьби
• Цілеспрямованість.
• Активність.
• Раптовість.
• Масоване й комплексне застосування сил та засобів
РЕП.
• Безперервність.

10.

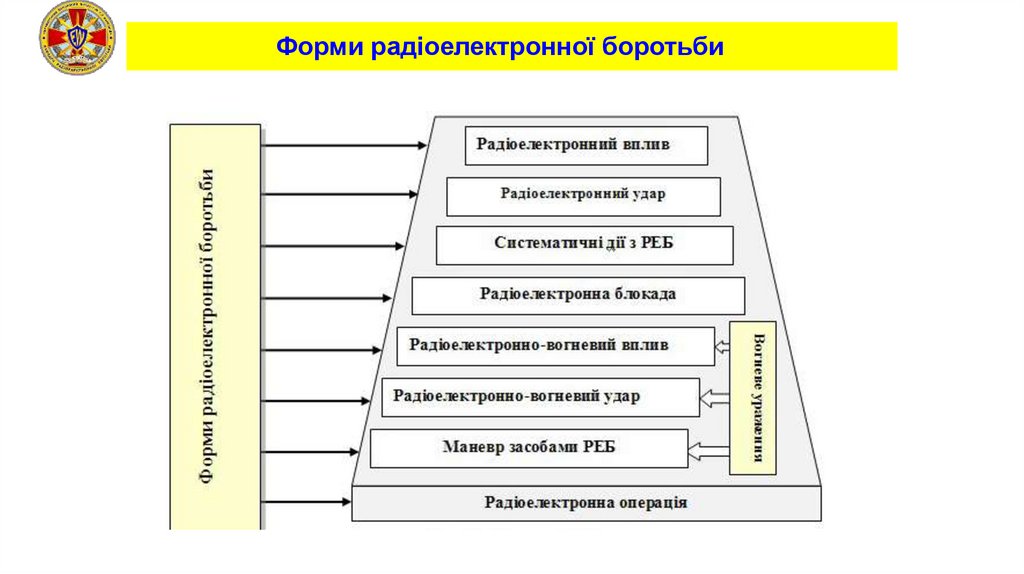

Форми радіоелектронної боротьби

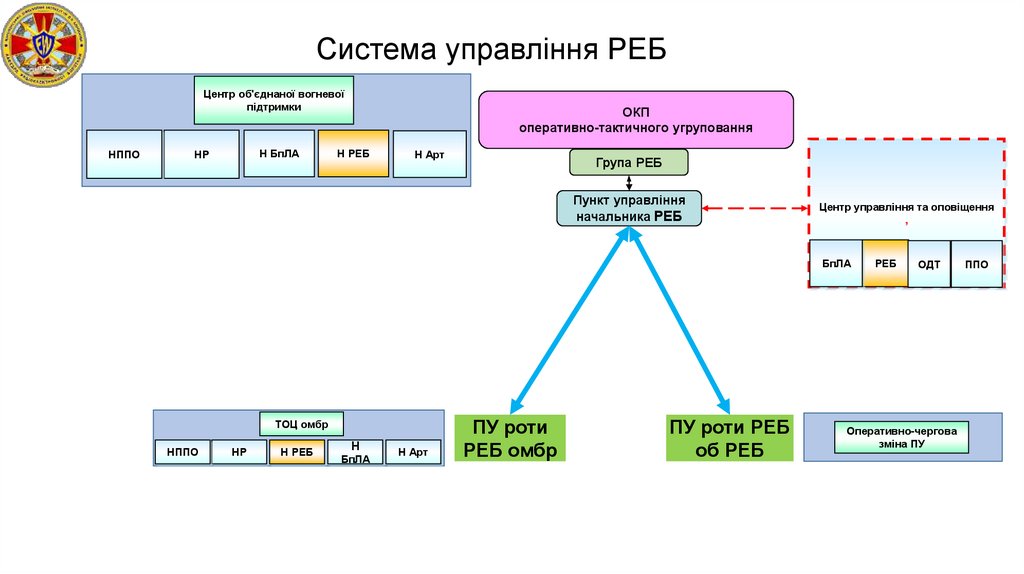

11. Система управління РЕБ

Центр об'єднаної вогневої
підтримки
НППО
Н БпЛА
НР
ОКП
оперативно-тактичного угруповання
Н РЕБ
Н Арт
Група РЕБ
Пункт управління
начальника РЕБ
Центр управління та оповіщення
,
БпЛА
ТОЦ омбр
НППО
НР
Н РЕБ
Н
БпЛА
Н Арт
ПУ роти
РЕБ омбр
ПУ роти РЕБ
об РЕБ
РЕБ
ОДТ
Оперативно-чергова
зміна ПУ
ППО

12.

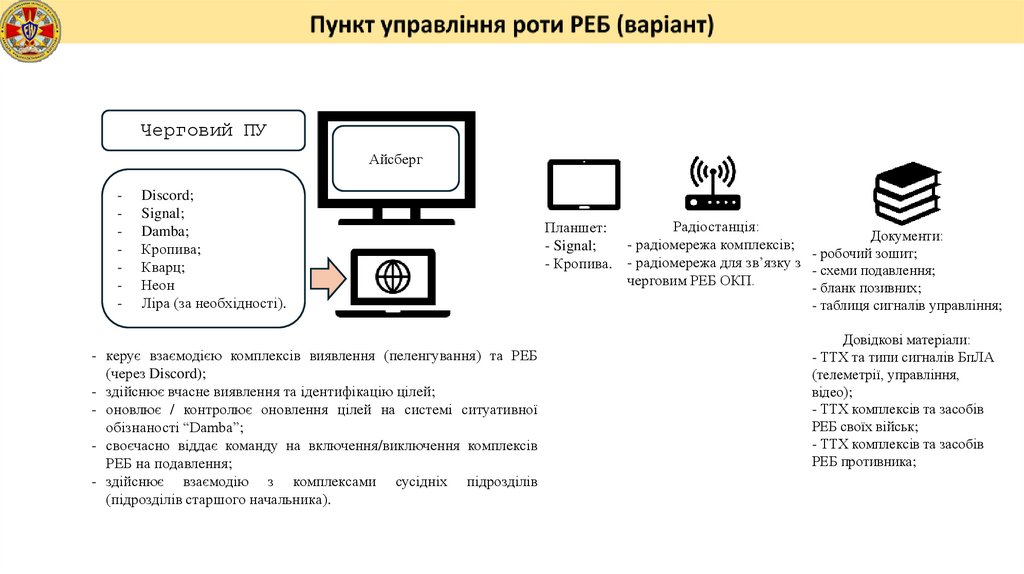

Черговий ПУ

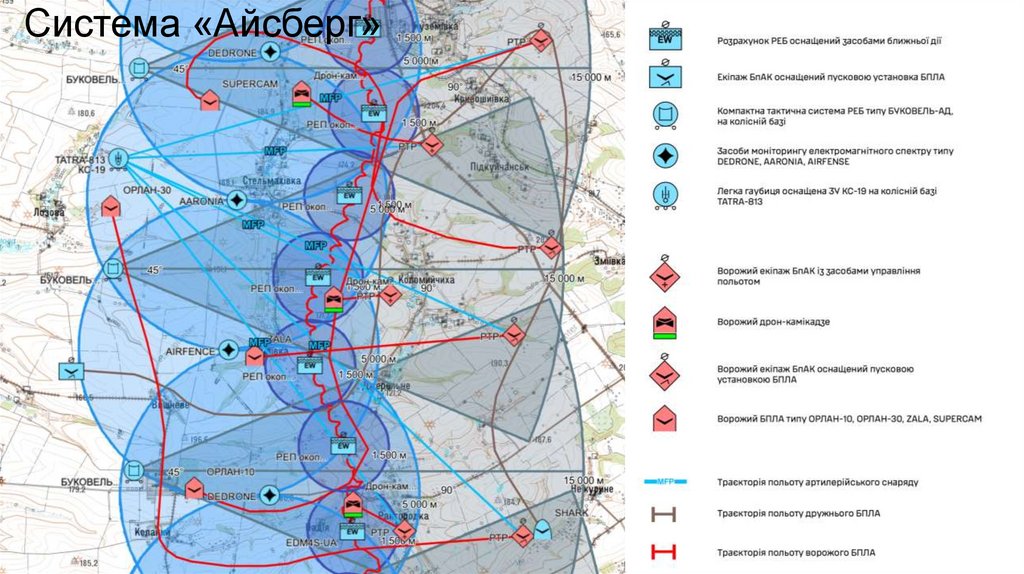

Айсберг
-
Discord;
Signal;

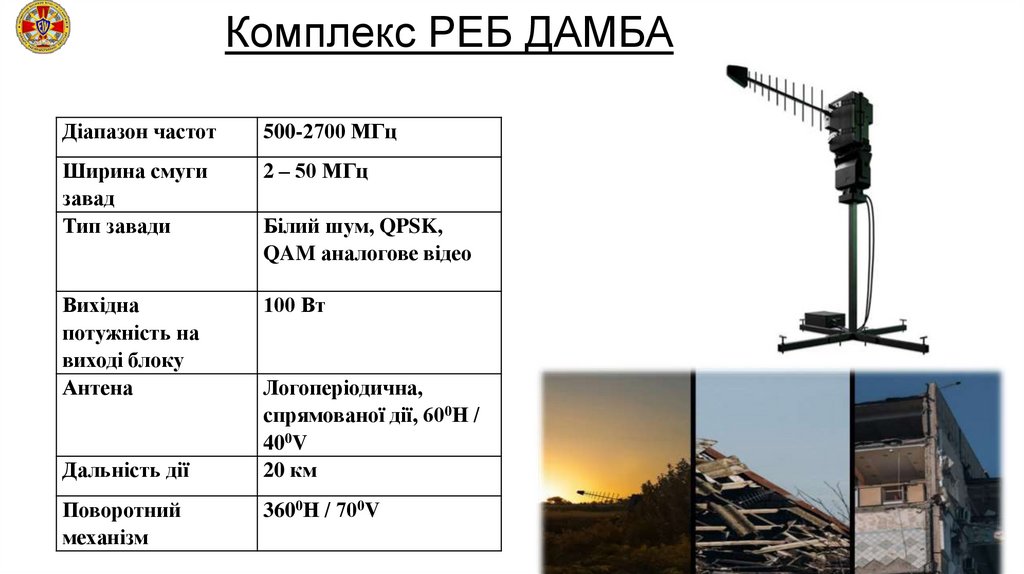

Damba;
Кропива;
Кварц;
Неон
Ліра (за необхідності).
- керує взаємодією комплексів виявлення (пеленгування) та РЕБ
(через Discord);
- здійснює вчасне виявлення та ідентифікацію цілей;
- оновлює / контролює оновлення цілей на системі ситуативної
обізнаності “Damba”;
- своєчасно віддає команду на включення/виключення комплексів
РЕБ на подавлення;
- здійснює взаємодію з комплексами сусідніх підрозділів
(підрозділів старшого начальника).
Радіостанція:
Планшет:
Документи:
- радіомережа комплексів;
- Signal;
- робочий зошит;
- Кропива. - радіомережа для зв’язку з - схеми подавлення;
черговим РЕБ ОКП.
- бланк позивних;
- таблиця сигналів управління;
Довідкові матеріали:
- ТТХ та типи сигналів БпЛА
(телеметрії, управління,
відео);
- ТТХ комплексів та засобів
РЕБ своїх військ;
- ТТХ комплексів та засобів
РЕБ противника;

13.

14.

15.

16.

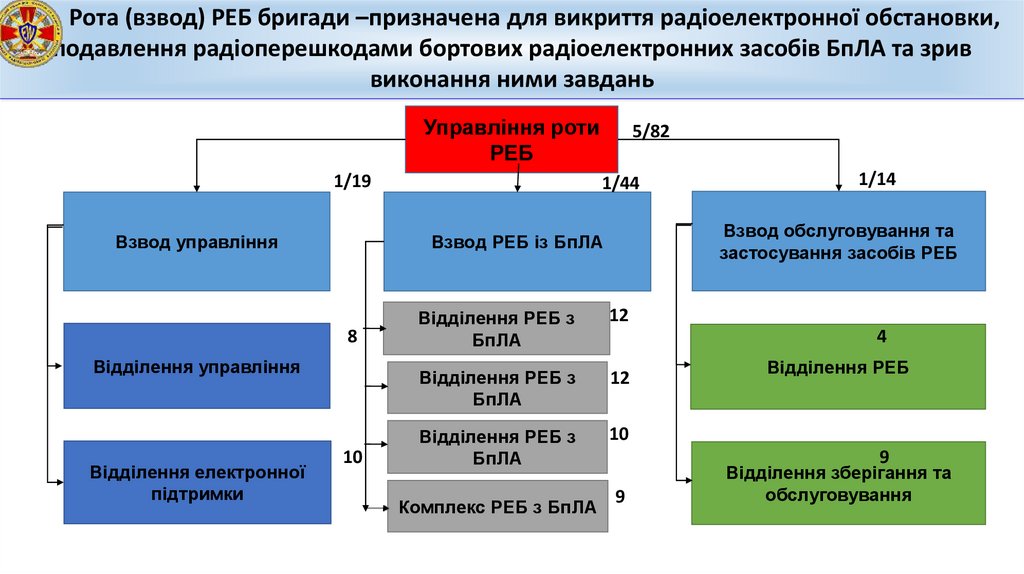

Рота (взвод) РЕБ бригади –призначена для викриття радіоелектронної обстановки,
подавлення радіоперешкодами бортових радіоелектронних засобів БпЛА та зрив
виконання ними завдань
Управління роти
РЕБ
1/19
Взвод управління
1/44
Відділення управління
10
1/14
Взвод обслуговування та
застосування засобів РЕБ
Взвод РЕБ із БпЛА
8
Відділення електронної
підтримки
5/82
Відділення РЕБ з
БпЛА
12
Відділення РЕБ з
БпЛА
12
Відділення РЕБ з
БпЛА
10
Комплекс РЕБ з БпЛА
9
4
Відділення РЕБ
9
Відділення зберігання та
обслуговування

17.

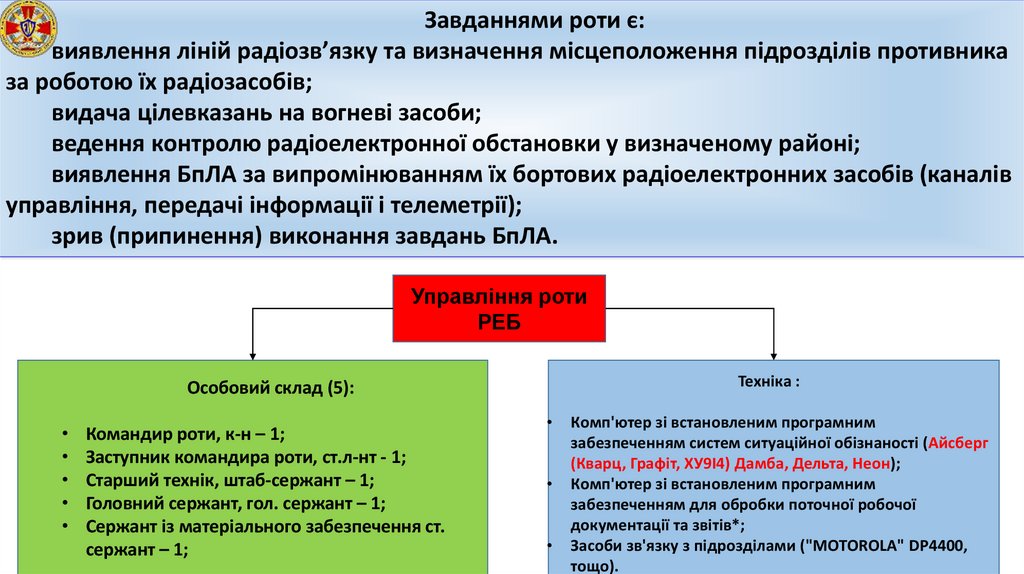

Завданнями роти є:
виявлення ліній радіозв’язку та визначення місцеположення підрозділів противника
за роботою їх радіозасобів;
видача цілевказань на вогневі засоби;
ведення контролю радіоелектронної обстановки у визначеному районі;
виявлення БпЛА за випромінюванням їх бортових радіоелектронних засобів (каналів
управління, передачі інформації і телеметрії);
зрив (припинення) виконання завдань БпЛА.
Управління роти
РЕБ
Техніка :
Особовий склад (5):
Командир роти, к-н – 1;
Заступник командира роти, ст.л-нт - 1;
Старший технік, штаб-сержант – 1;
Головний сержант, гол. сержант – 1;
Сержант із матеріального забезпечення ст.
сержант – 1;
Комп'ютер зі встановленим програмним
забезпеченням систем ситуаційної обізнаності (Айсберг
(Кварц, Графіт, ХУ9І4) Дамба, Дельта, Неон);
Комп'ютер зі встановленим програмним
забезпеченням для обробки поточної робочої
документації та звітів*;
Засоби зв'язку з підрозділами ("MOTOROLA" DP4400,
тощо).

18.

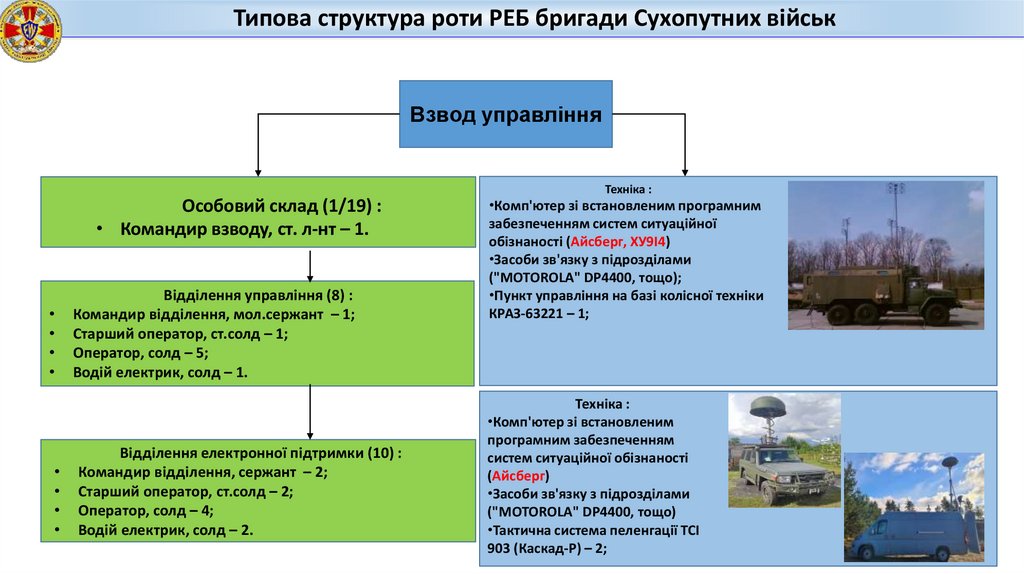

Типова структура роти РЕБ бригади Сухопутних військ
Взвод управління
Техніка :
Особовий склад (1/19) :
• Командир взводу, ст. л-нт – 1.
Відділення управління (8) :
Командир відділення, мол.сержант – 1;
Старший оператор, ст.солд – 1;
Оператор, солд – 5;
Водій електрик, солд – 1.
Відділення електронної підтримки (10) :
Командир відділення, сержант – 2;
Старший оператор, ст.солд – 2;
Оператор, солд – 4;
Водій електрик, солд – 2.
•Комп'ютер зі встановленим програмним
забезпеченням систем ситуаційної
обізнаності (Айсберг, ХУ9І4)
•Засоби зв'язку з підрозділами
("MOTOROLA" DP4400, тощо);
•Пункт управління на базі колісної техніки
КРАЗ-63221 – 1;
Техніка :
•Комп'ютер зі встановленим
програмним забезпеченням
систем ситуаційної обізнаності
(Айсберг)
•Засоби зв'язку з підрозділами
("MOTOROLA" DP4400, тощо)

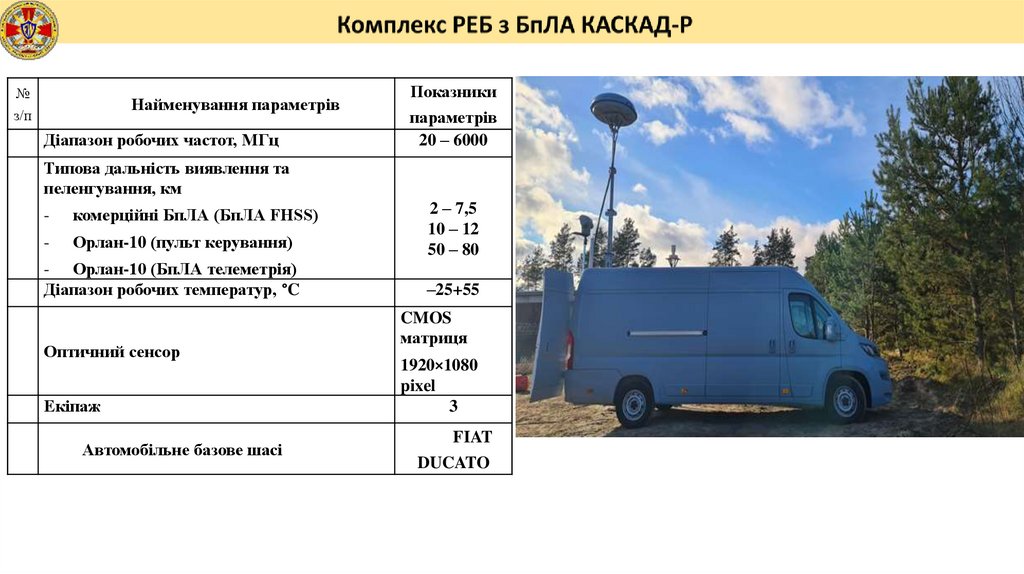

•Тактична система пеленгації ТСІ
903 (Каскад-Р) – 2;

19.

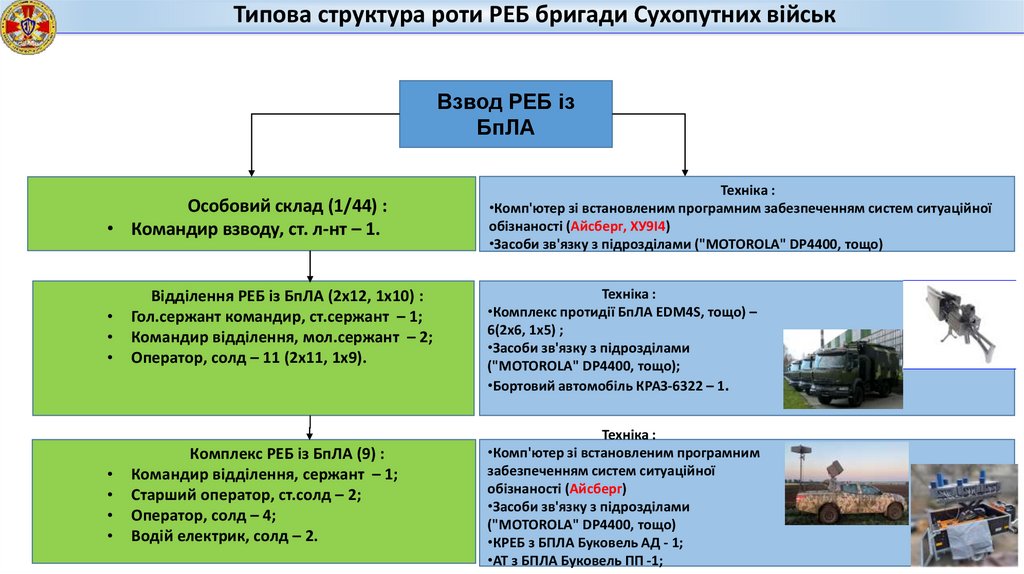

Типова структура роти РЕБ бригади Сухопутних військ
Взвод РЕБ із
БпЛА
Особовий склад (1/44) :
• Командир взводу, ст. л-нт – 1.
Відділення РЕБ із БпЛА (2х12, 1х10) :
Гол.сержант командир, ст.сержант – 1;
Командир відділення, мол.сержант – 2;
Оператор, солд – 11 (2х11, 1х9).
Комплекс РЕБ із БпЛА (9) :
Командир відділення, сержант – 1;
Старший оператор, ст.солд – 2;
Оператор, солд – 4;
Водій електрик, солд – 2.
Техніка :
•Комп'ютер зі встановленим програмним забезпеченням систем ситуаційної
обізнаності (Айсберг, ХУ9І4)
•Засоби зв'язку з підрозділами ("MOTOROLA" DP4400, тощо)
Техніка :

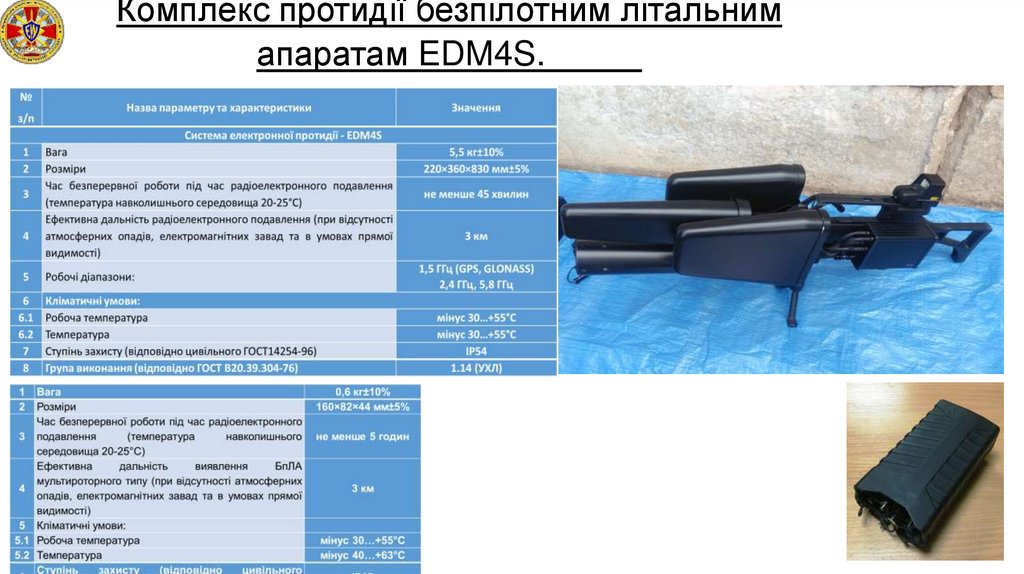

•Комплекс протидії БпЛА EDM4S, тощо) –
6(2х6, 1х5) ;
•Засоби зв'язку з підрозділами
("MOTOROLA" DP4400, тощо);
•Бортовий автомобіль КРАЗ-6322 – 1.
Техніка :
•Комп'ютер зі встановленим програмним
забезпеченням систем ситуаційної
обізнаності (Айсберг)
•Засоби зв'язку з підрозділами
("MOTOROLA" DP4400, тощо)
•КРЕБ з БПЛА Буковель АД - 1;
•АТ з БПЛА Буковель ПП -1;

20.

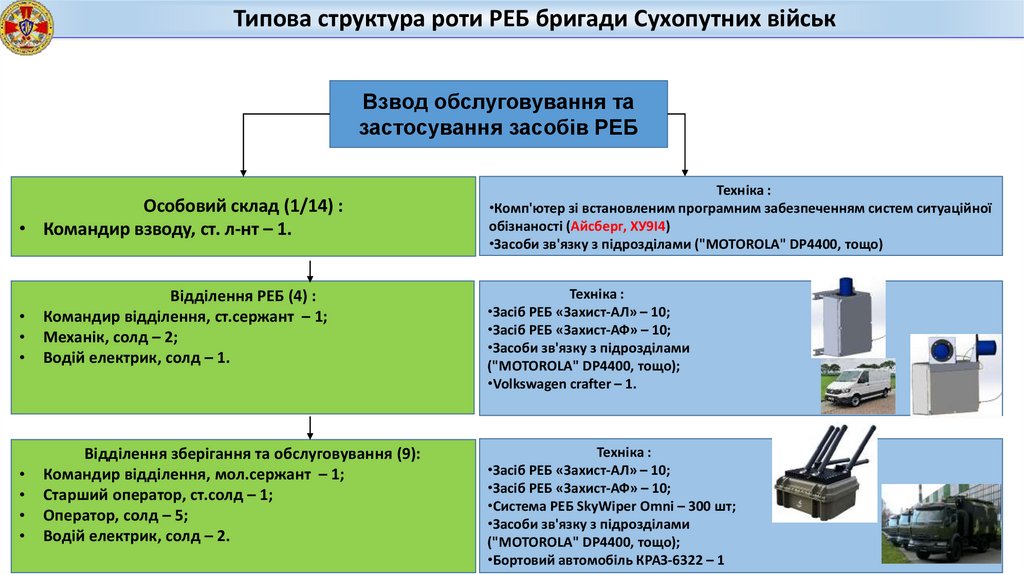

Типова структура роти РЕБ бригади Сухопутних військ
Взвод обслуговування та
застосування засобів РЕБ
Особовий склад (1/14) :
• Командир взводу, ст. л-нт – 1.
Техніка :
•Комп'ютер зі встановленим програмним забезпеченням систем ситуаційної
обізнаності (Айсберг, ХУ9І4)
•Засоби зв'язку з підрозділами ("MOTOROLA" DP4400, тощо)
Відділення РЕБ (4) :
Командир відділення, ст.сержант – 1;
Механік, солд – 2;
Водій електрик, солд – 1.
Техніка :
•Засіб РЕБ «Захист-АЛ» – 10;

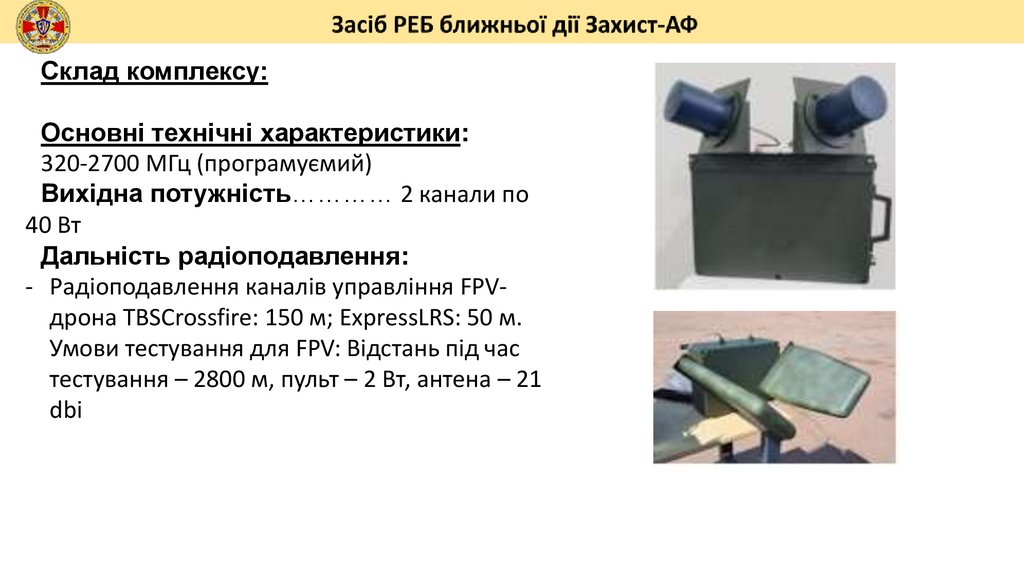

•Засіб РЕБ «Захист-АФ» – 10;
•Засоби зв'язку з підрозділами
("MOTOROLA" DP4400, тощо);
•Volkswagen crafter – 1.
Відділення зберігання та обслуговування (9):
Командир відділення, мол.сержант – 1;
Старший оператор, ст.солд – 1;
Оператор, солд – 5;
Водій електрик, солд – 2.
Техніка :
•Засіб РЕБ «Захист-АЛ» – 10;
•Засіб РЕБ «Захист-АФ» – 10;

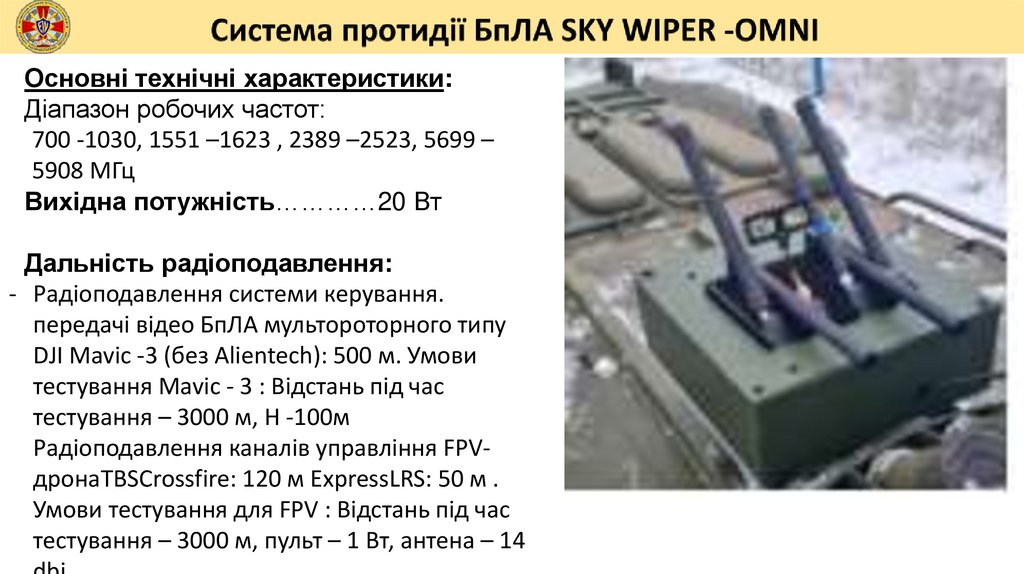

•Система РЕБ SkyWiper Omni – 300 шт;
•Засоби зв'язку з підрозділами
("MOTOROLA" DP4400, тощо);
•Бортовий автомобіль КРАЗ-6322 – 1

21. МОБІЛЬНА ТАКТИЧНА СИСТЕМА РАДІОРОЗВІДКИ ТА ПЕЛЕНГУВАННЯ РАДІОСТАНЦІЙ ТСІ 903S

Тактична переносна система пеленгації ТСІ 903S призначена для пошуку, виявлення, аналізу сигналів від
джерел радіовипромінювання та визначення їх місця положення в тактичній ланці управління.
Тактична переносна система пеленгації ТСІ 903S дозволяє:
- вести радіорозвідку та аналіз сигналів у діапазоні 1..8000
МГц;
- здійснювати пеленгацію сигналів та виявлення
місцеположення ДРВ в діапазоні 20..3000 МГц;
- виявляти та обробляти сигнали з АМ, ЧМ, ФМ та цифрові
сигнали;
Тривалість роботи тактичної переносної системи пеленгації
при одночасній роботі від внутрішніх і зовнішніх АКБ – до 8
год.
Час розгортання (згортання) виробу – до 10 хв.
Бойовий розрахунок – 3 чол.
Виробник тактичної системи пеленгації – Сполучені Штати
Америки.

22.

Склад комплексу:
- модуль радіоподавлення;
- модуль виявлення;
- модуль управління.
Основні технічні характеристики:
Діапазон робочих частот:
канали супутникових радіонавігаційних систем
1210…1260 МГц………………для каналу 1
1550…1620 МГц………………для каналу 2
канали управління БПЛА
420 - 470 МГц; 900 - 930 МГц; 2 300 - 2 500 МГц;
5 000 - 6 000 МГц
канали передачі даних (телеметрії) БПЛА:
420 - 470 МГц; 860 - 960 МГц; 1 000 - 1 300 МГц;
3 400 - 3 600 МГц;
Вихідна потужність…………не менше 6×20 Вт
Дальність радіоподавлення:
- канали супутникових РНС............................ до 15 км
- канали управління та телеметрії БПЛА…… до 10 км
Конструктивні особливості та функціональність:
- наявність вбудованої системи виявлення БПЛА за
їх радіосигналами;
- можливість автоматичного визначення пеленгу на
БПЛА ;
- можливість виявлення місцеположення БПЛА зі
штатними малогабаритними РЛС

23.

Склад комплексу:
- модуль радіоподавлення;
- модуль виявлення;
- модуль управління.
Основні технічні характеристики:

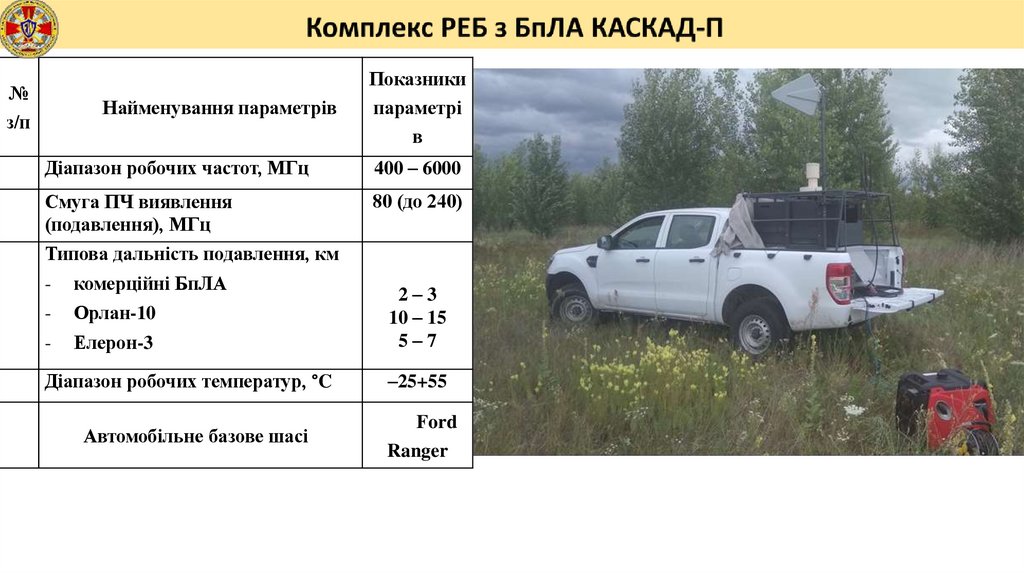

24.

№
з/п
Найменування параметрів
Діапазон
робочих частот, МГц
1
Смуга ПЧ виявлення
2
(подавлення),
МГц
Т
3 ипова дальність подавлення, км
- комерційні БпЛА
-
Орлан-10
-
Елерон-3
Показники
параметрі
в
400 – 6000
80 (до 240)
2–3
10 – 15
5–7
Діапазон
робочих температур, °C
4
–25+55
Автомобільне базове шасі
Ford
Ranger
5

25.

№
з/п
Найменування параметрів
Діапазон робочих частот, МГц
Показники
параметрів
20 – 6000
Типова дальність виявлення та
пеленгування, км
-
комерційні БпЛА (БпЛА FHSS)
-
Орлан-10 (пульт керування)
2 – 7,5
10 – 12
50 – 80
- Орлан-10 (БпЛА телеметрія)
Діапазон робочих температур, °C
–25+55
Оптичний сенсор
Екіпаж
Автомобільне базове шасі
CMOS
матриця
1920×1080
pixel
3
FIAT
DUCATO

26. Комплекс протидії безпілотним літальним апаратам EDM4S.

27.

Основні технічні характеристики:
Діапазон робочих частот:
700 -1030, 1551 –1623 , 2389 –2523, 5699 –
5908 МГц
Вихідна потужність…………20 Вт
Дальність радіоподавлення:
- Радіоподавлення системи керування.
передачі відео БпЛА мультороторного типу
DJI Mavic -3 (без Alientech): 500 м. Умови
тестування Mavic - 3 : Відстань під час
тестування – 3000 м, Н -100м
Радіоподавлення каналів управління FPVдронаTBSCrossfire: 120 м ExpressLRS: 50 м .
Умови тестування для FPV : Відстань під час
тестування – 3000 м, пульт – 1 Вт, антена – 14

28.

Склад комплексу:
Основні технічні характеристики:
320-2700 МГц (програмуємий)
Вихідна потужність………… 2 канали по
40 Вт
Дальність радіоподавлення:
- Радіоподавлення каналів управління FPVдрона TBSCrossfire: 150 м; ExpressLRS: 50 м.
Умови тестування для FPV: Відстань під час
тестування – 2800 м, пульт – 2 Вт, антена – 21
dbi

29.

30.

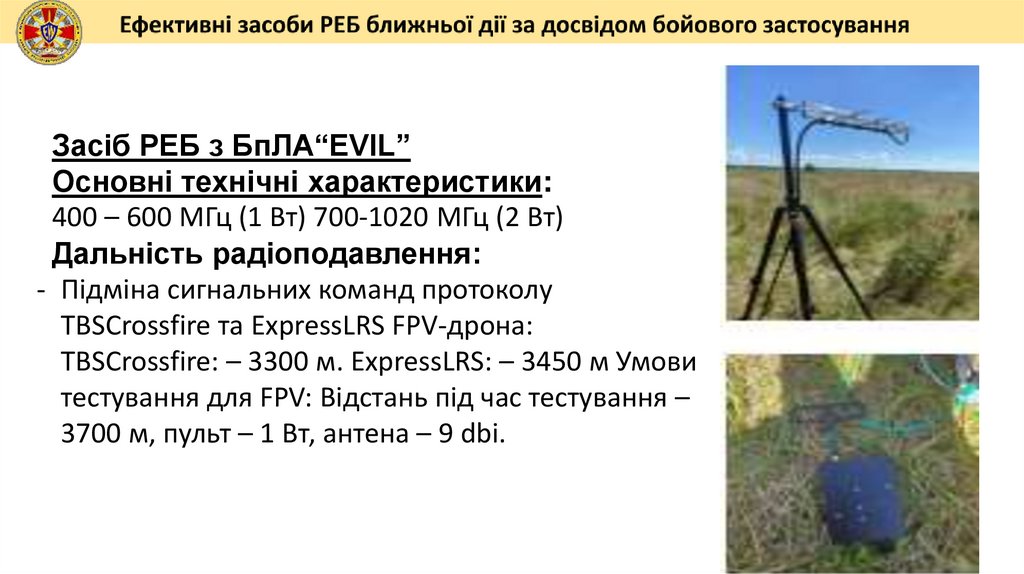

Засіб РЕБ з БпЛА“EVIL”
Основні технічні характеристики:
400 – 600 МГц (1 Вт) 700-1020 МГц (2 Вт)
Дальність радіоподавлення:
- Підміна сигнальних команд протоколу
TBSCrossfire та ExpressLRS FPV-дрона:
TBSCrossfire: – 3300 м. ExpressLRS: – 3450 м Умови
тестування для FPV: Відстань під час тестування –
3700 м, пульт – 1 Вт, антена – 9 dbi.

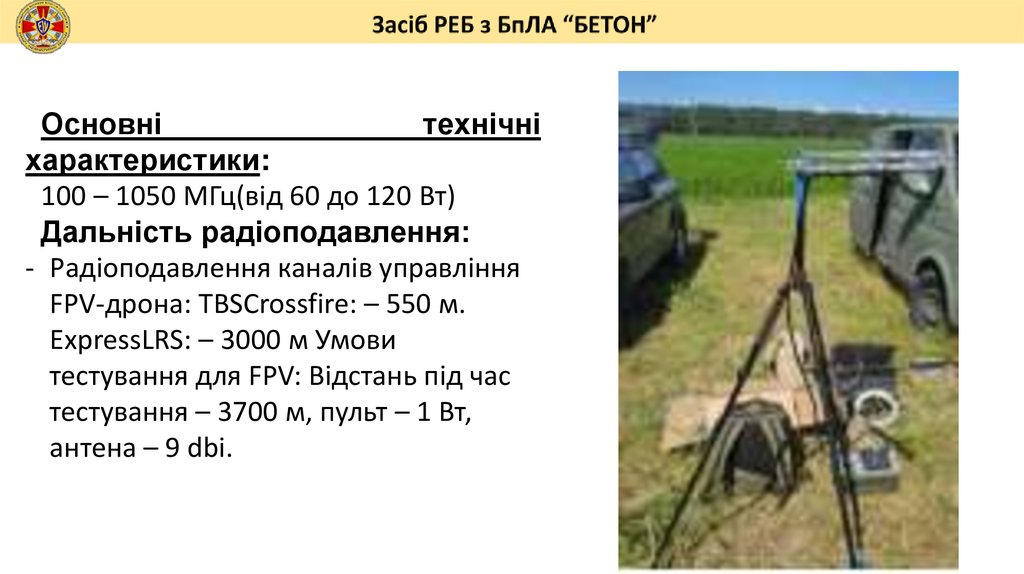

31.

Основні
технічні
характеристики:
100 – 1050 МГц(від 60 до 120 Вт)
Дальність радіоподавлення:
- Радіоподавлення каналів управління
FPV-дрона: TBSCrossfire: – 550 м.
ExpressLRS: – 3000 м Умови
тестування для FPV: Відстань під час
тестування – 3700 м, пульт – 1 Вт,
антена – 9 dbi.

32.

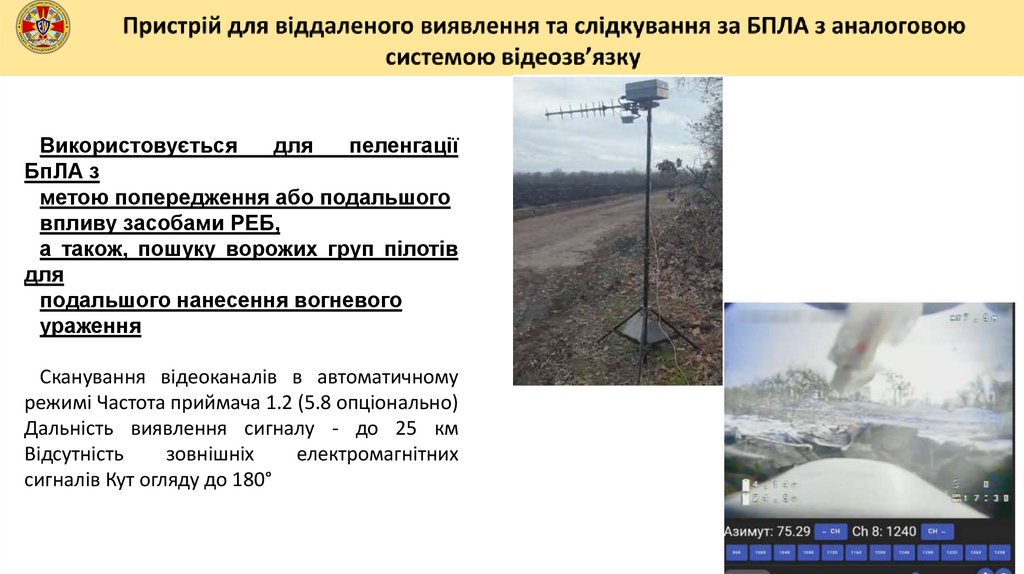

Використовується
для
пеленгації
БпЛА з
метою попередження або подальшого
впливу засобами РЕБ,
а також, пошуку ворожих груп пілотів
для
подальшого нанесення вогневого
ураження
Сканування відеоканалів в автоматичному
режимі Частота приймача 1.2 (5.8 опціонально)
Дальність виявлення сигналу - до 25 км
Відсутність
зовнішніх
електромагнітних
сигналів Кут огляду до 180°

33.

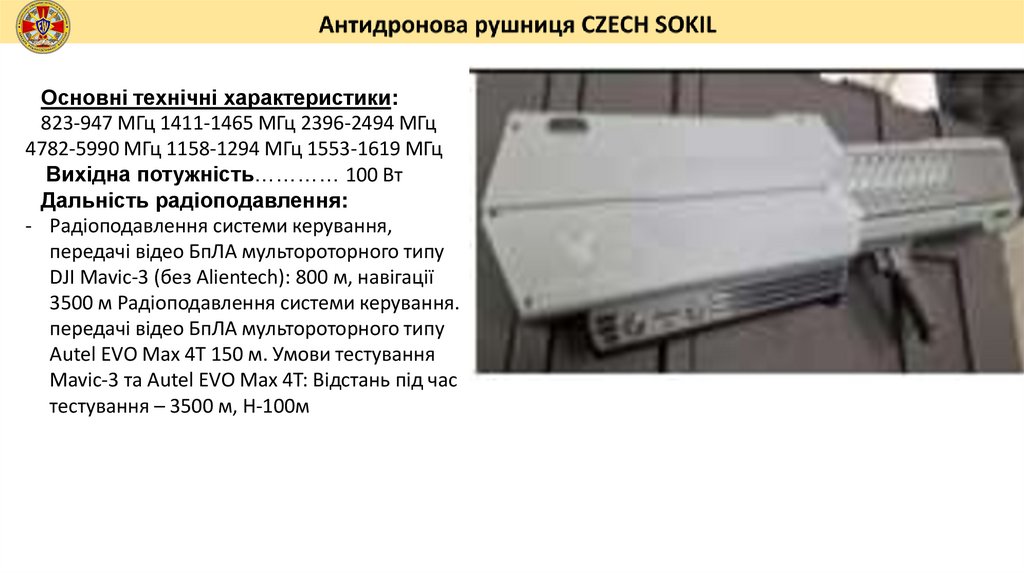

Основні технічні характеристики:
823-947 МГц 1411-1465 МГц 2396-2494 МГц
4782-5990 МГц 1158-1294 МГц 1553-1619 МГц
Вихідна потужність………… 100 Вт
Дальність радіоподавлення:
- Радіоподавлення системи керування,
передачі відео БпЛА мультороторного типу
DJI Mavic-3 (без Alientech): 800 м, навігації
3500 м Радіоподавлення системи керування.
передачі відео БпЛА мультороторного типу
Autel EVO Max 4T 150 м. Умови тестування
Mavic-3 та Autel EVO Max 4T: Відстань під час
тестування – 3500 м, Н-100м

34. Комплекс РЕБ ДАМБА

Діапазон частот
500-2700 МГц
Ширина смуги
завад
Тип завади
2 – 50 МГц
Вихідна
потужність на
виході блоку
Антена
100 Вт
Дальність дії
Поворотний
механізм
Білий шум, QPSK,
QAM аналогове відео
Логоперіодична,
спрямованої дії, 600Н /
400V
20 км
3600Н / 700V

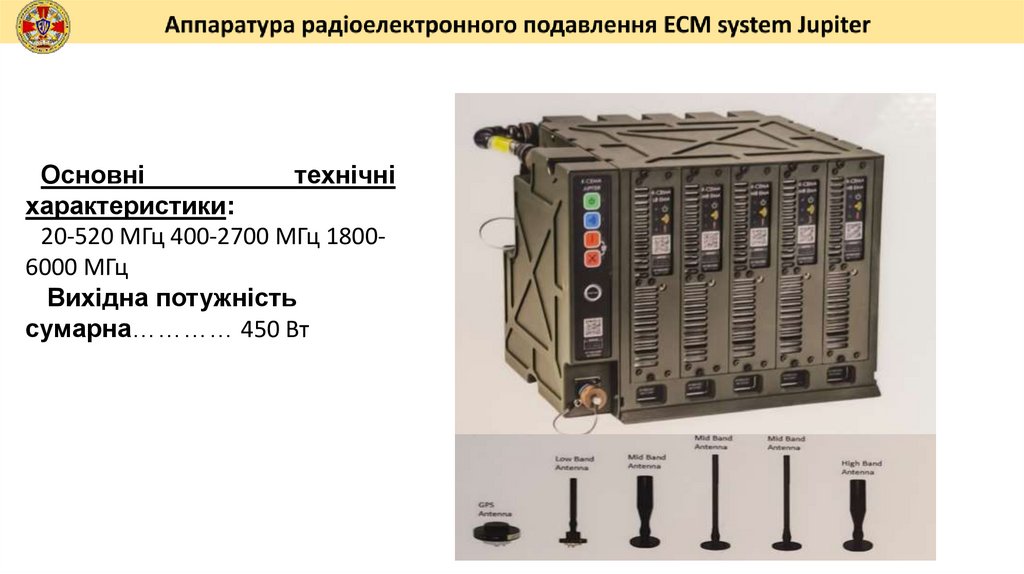

35.

Основні
технічні
характеристики:
20-520 МГц 400-2700 МГц 18006000 МГц
Вихідна потужність
сумарна………… 450 Вт

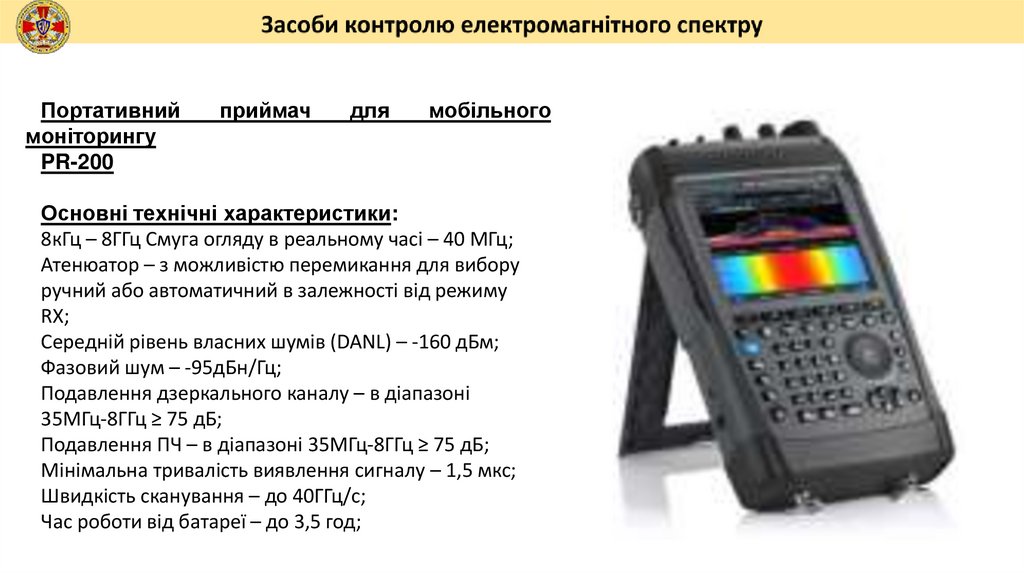

36.

Портативний
моніторингу
PR-200
приймач
для
мобільного
Основні технічні характеристики:
8кГц – 8ГГц Смуга огляду в реальному часі – 40 МГц;
Атенюатор – з можливістю перемикання для вибору
ручний або автоматичний в залежності від режиму
RX;
Середній рівень власних шумів (DANL) – -160 дБм;
Фазовий шум – -95дБн/Гц;
Подавлення дзеркального каналу – в діапазоні
35МГц-8ГГц ≥ 75 дБ;
Подавлення ПЧ – в діапазоні 35МГц-8ГГц ≥ 75 дБ;
Мінімальна тривалість виявлення сигналу – 1,5 мкс;
Швидкість сканування – до 40ГГц/с;
Час роботи від батареї – до 3,5 год;

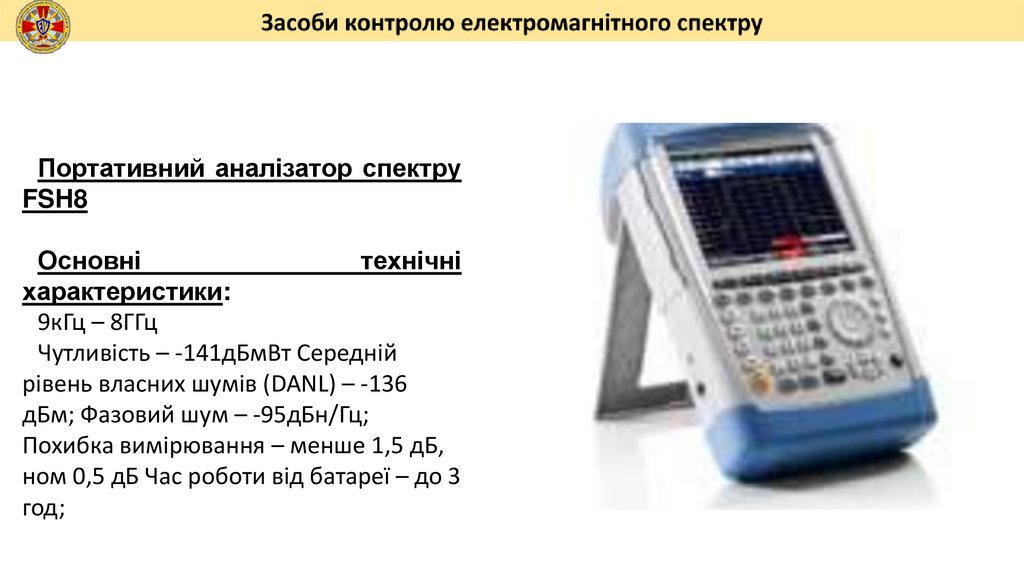

37.

Портативний аналізатор спектру
FSH8
Основні
технічні
характеристики:
9кГц – 8ГГц
Чутливість – -141дБмВт Середній
рівень власних шумів (DANL) – -136
дБм; Фазовий шум – -95дБн/Гц;
Похибка вимірювання – менше 1,5 дБ,
ном 0,5 дБ Час роботи від батареї – до 3
год;

38. Тенденції розвитку.

39.

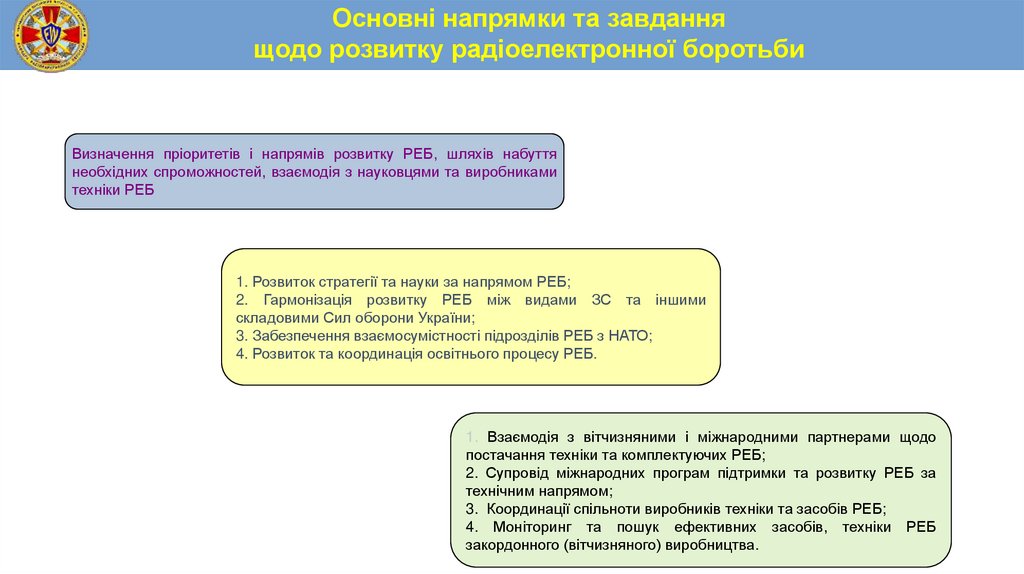

Основні напрямки та завдання
щодо розвитку радіоелектронної боротьби
Визначення пріоритетів і напрямів розвитку РЕБ, шляхів набуття
необхідних спроможностей, взаємодія з науковцями та виробниками
техніки РЕБ
1. Розвиток стратегії та науки за напрямом РЕБ;
2. Гармонізація розвитку РЕБ між видами ЗС та іншими
складовими Сил оборони України;
3. Забезпечення взаємосумістності підрозділів РЕБ з НАТО;
4. Розвиток та координація освітнього процесу РЕБ.
1. Взаємодія з вітчизняними і міжнародними партнерами щодо
постачання техніки та комплектуючих РЕБ;
2. Супровід міжнародних програм підтримки та розвитку РЕБ за
технічним напрямом;
3. Координації спільноти виробників техніки та засобів РЕБ;
4. Моніторинг та пошук ефективних засобів, техніки РЕБ
закордонного (вітчизняного) виробництва.

40. Т Р А Н С Ф О Р М А Ц І Я Р Е Б

ТРАНСФОРМАЦІЯ
РЕБ
Радіоелектронна боротьба на етапі еволюційного розвитку – трансформації в
електромагнітну боротьбу.
Противник постійно намагається діяти на випередження.
Це вимагає оперативного реагування на загрози, що створюються противником,
удосконалення способів та методів боротьби з ними.
Трансформація РЕБ в електромагнітну боротьбу за зразками НАТО в Україні полягає:
- впровадження нормативних документів за напрямом електромагнітної боротьби;
- врахування національного і бойового досвіду;
- створення військ електромагнітної боротьби;
- розробка новітніх зразків техніки та озброєння.

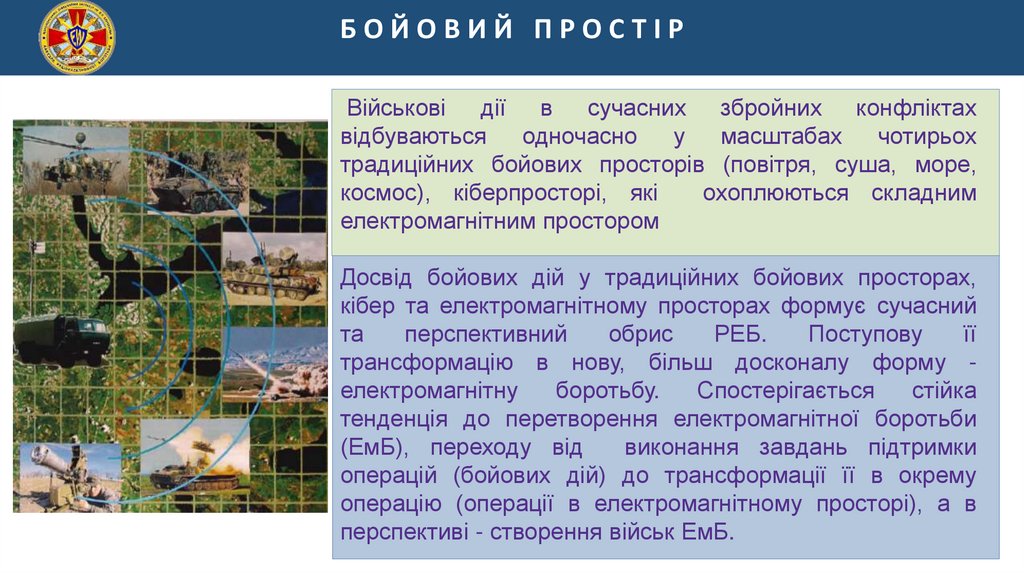

41.

БОЙОВИЙ ПРОСТІР
Військові дії в сучасних збройних конфліктах
відбуваються
одночасно
у
масштабах
чотирьох
традиційних бойових просторів (повітря, суша, море,
космос), кіберпросторі, які
охоплюються складним
електромагнітним простором
Досвід бойових дій у традиційних бойових просторах,
кібер та електромагнітному просторах формує сучасний
та
перспективний
обрис
РЕБ.
Поступову
її
трансформацію в нову, більш досконалу форму електромагнітну
боротьбу.
Спостерігається
стійка
тенденція до перетворення електромагнітної боротьби
(ЕмБ), переходу від
виконання завдань підтримки
операцій (бойових дій) до трансформації її в окрему
операцію (операції в електромагнітному просторі), а в
перспективі - створення військ ЕмБ.

42.

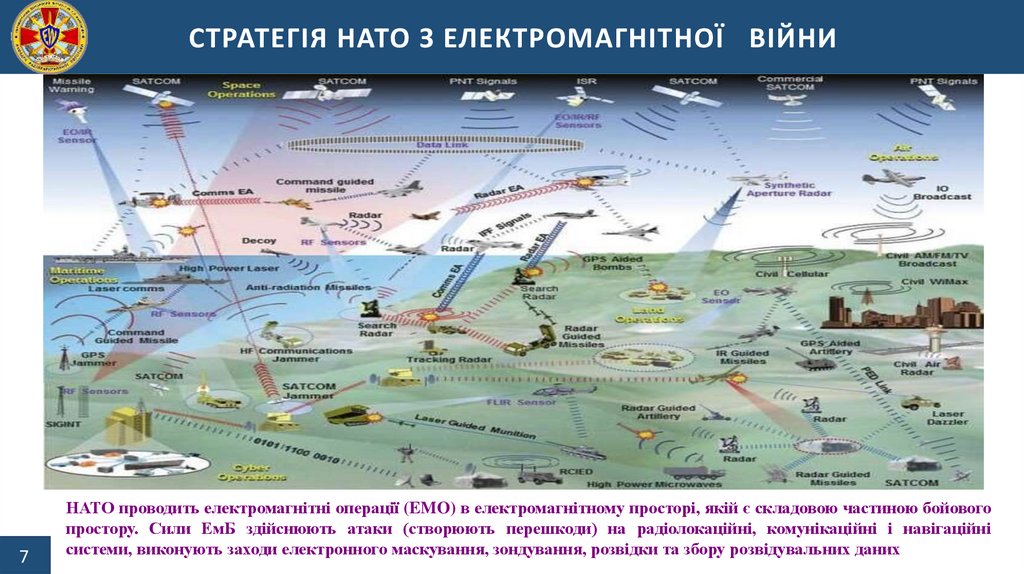

СТРАТЕГІЯ НАТО З ЕЛЕКТРОМАГНІТНОЇ ВІЙНИ
7
НАТО проводить електромагнітні операції (EMO) в електромагнітному просторі, якій є складовою частиною бойового
простору. Сили ЕмБ здійснюють атаки (створюють перешкоди) на радіолокаційні, комунікаційні і навігаційні
системи, виконують заходи електронного маскування, зондування, розвідки та збору розвідувальних даних

43.

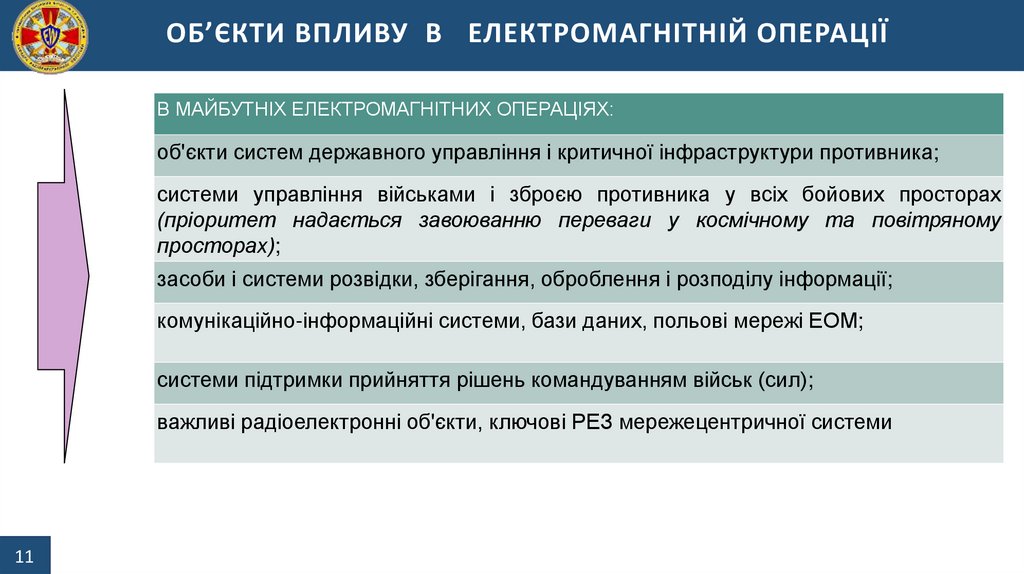

ОБ’ЄКТИ ВПЛИВУ В ЕЛЕКТРОМАГНІТНІЙ ОПЕРАЦІЇ
В МАЙБУТНІХ ЕЛЕКТРОМАГНІТНИХ ОПЕРАЦІЯХ:
об'єкти систем державного управління і критичної інфраструктури противника;
системи управління військами і зброєю противника у всіх бойових просторах
(пріоритет надається завоюванню переваги у космічному та повітряному
просторах);
засоби і системи розвідки, зберігання, оброблення і розподілу інформації;
комунікаційно-інформаційні системи, бази даних, польові мережі ЕОМ;
системи підтримки прийняття рішень командуванням військ (сил);
важливі радіоелектронні об'єкти, ключові РЕЗ мережецентричної системи
11
НАТО проводить електромагнітні операції (EMO) в електромагнітному просторі, якій є складовою частиною бойового
простору. Сили ЕмБ здійснюють атаки (створюють перешкоди) на радіолокаційні, комунікаційні і навігаційні системи,
виконують заходи електронного маскування, зондування, розвідки та збору розвідувальних даних

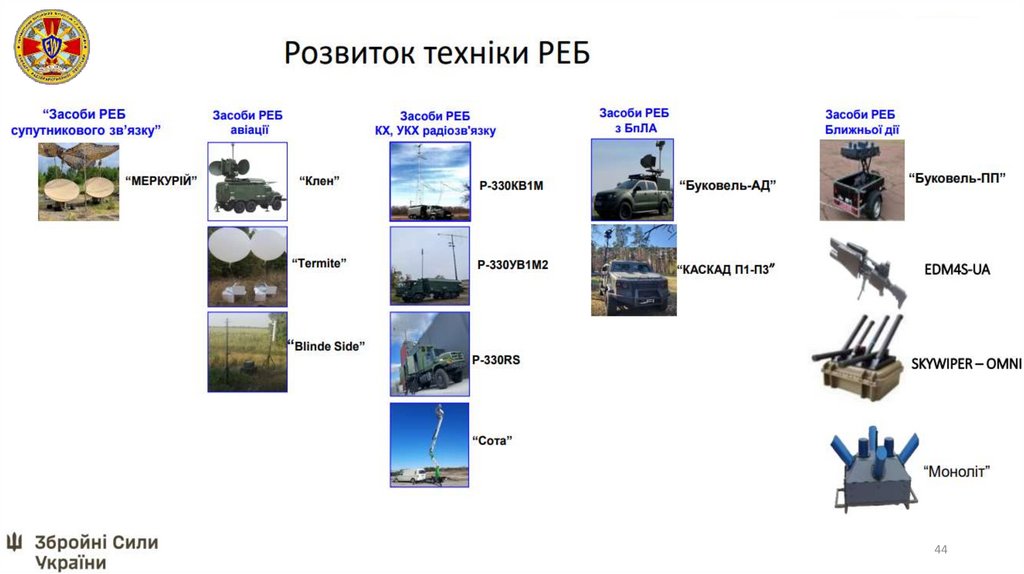

44.

45.

46.

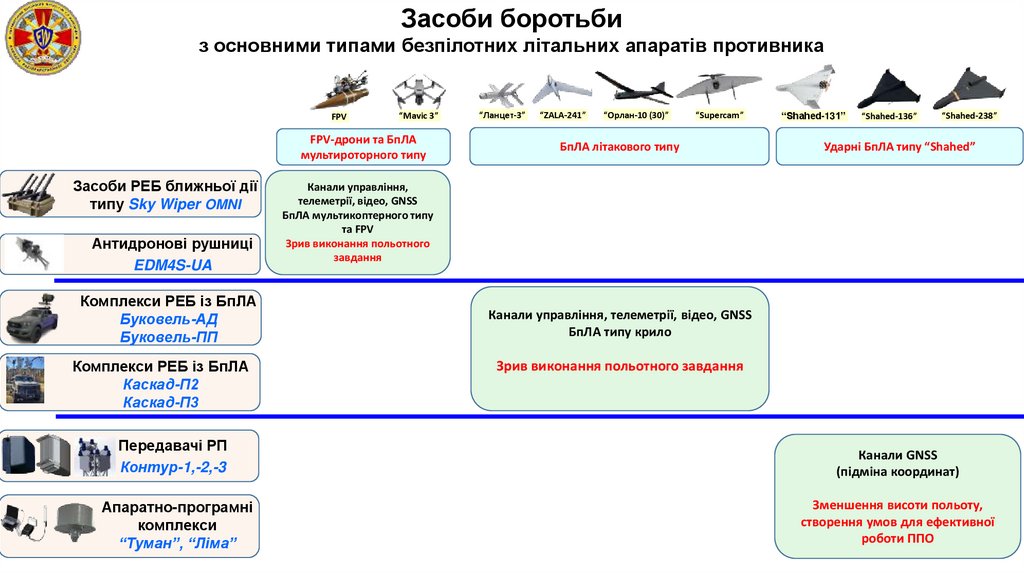

Засоби боротьби
з основними типами безпілотних літальних апаратів противника
FPV
“Mavic 3”
FPV-дрони та БпЛА
мультироторного типу
Засоби РЕБ ближньої дії
типу Sky Wiper OMNI
Антидронові рушниці
EDM4S-UA
Комплекси РЕБ із БпЛА
Буковель-АД
Буковель-ПП
Комплекси РЕБ із БпЛА
Каскад-П2
Каскад-П3
“Ланцет-3”
“ZALA-241”
“Орлан-10 (30)”
“Supercam”
БпЛА літакового типу
“Shahed-131”
“Shahed-136”
“Shahed-238”
Ударні БпЛА типу “Shahed”
Канали управління,
телеметрії, відео, GNSS
БпЛА мультикоптерного типу
та FPV
Зрив виконання польотного
завдання
Канали управління, телеметрії, відео, GNSS
БпЛА типу крило
Зрив виконання польотного завдання
Передавачі РП
Контур-1,-2,-3
Канали GNSS
(підміна координат)
Апаратно-програмні
комплекси
“Туман”, “Ліма”
Зменшення висоти польоту,
створення умов для ефективної
роботи ППО

47.

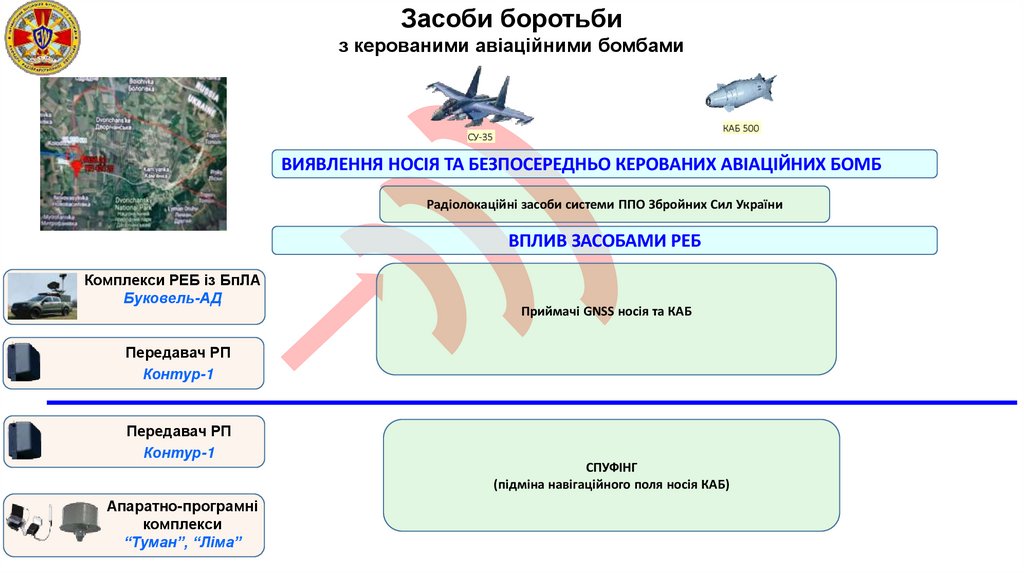

Засоби боротьби
з керованими авіаційними бомбами
КАБ 500
СУ-35
ВИЯВЛЕННЯ НОСІЯ ТА БЕЗПОСЕРЕДНЬО КЕРОВАНИХ АВІАЦІЙНИХ БОМБ
Радіолокаційні засоби системи ППО Збройних Сил України
ВПЛИВ ЗАСОБАМИ РЕБ
Комплекси РЕБ із БпЛА
Буковель-АД
Приймачі GNSS носія та КАБ
Передавач РП
Контур-1
Передавач РП
Контур-1
СПУФІНГ
(підміна навігаційного поля носія КАБ)
Апаратно-програмні
комплекси
“Туман”, “Ліма”

48.

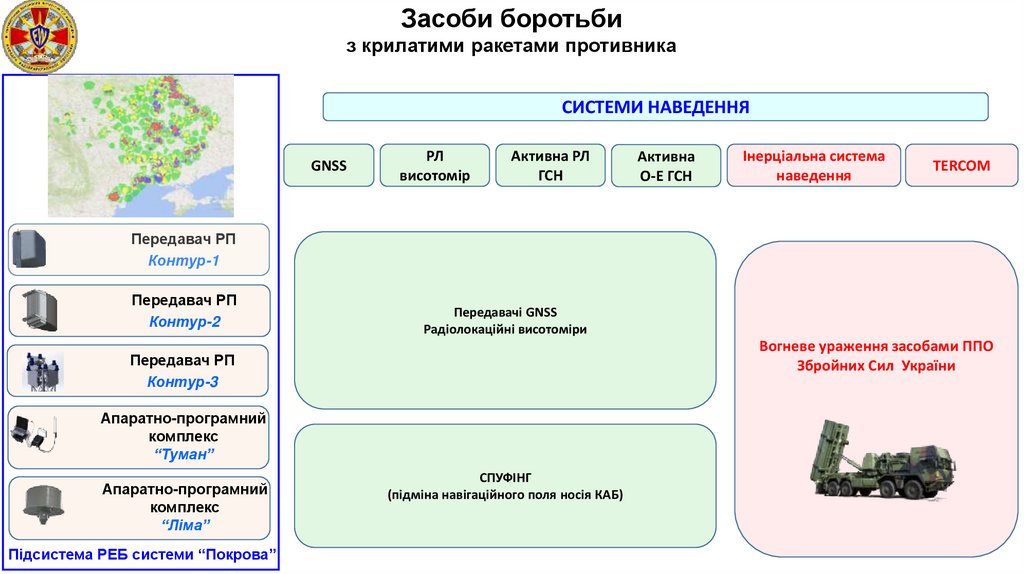

Засоби боротьби
з крилатими ракетами противника
СИСТЕМИ НАВЕДЕННЯ
GNSS
РЛ
висотомір
Активна РЛ
ГСН
Активна
О-Е ГСН
Інерціальна система
наведення
TERCOM
Передавач РП
Контур-1
Передавач РП
Контур-2
Передавачі GNSS
Радіолокаційні висотоміри
Вогневе ураження засобами ППО
Збройних Сил України
Передавач РП
Контур-3
Апаратно-програмний
комплекс
“Туман”
Апаратно-програмний
комплекс
“Ліма”

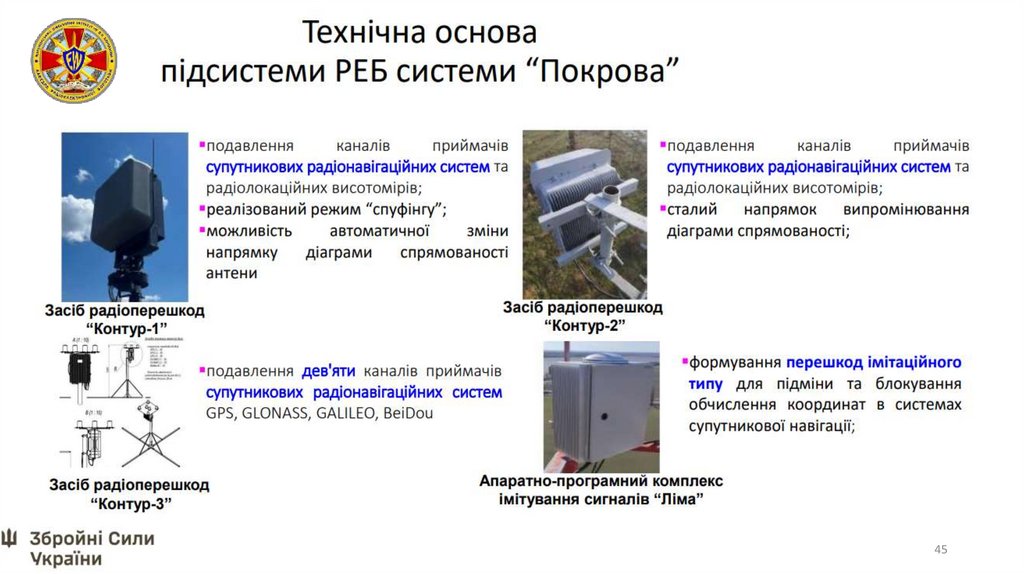

Підсистема РЕБ системи “Покрова”
СПУФІНГ
(підміна навігаційного поля носія КАБ)

49.

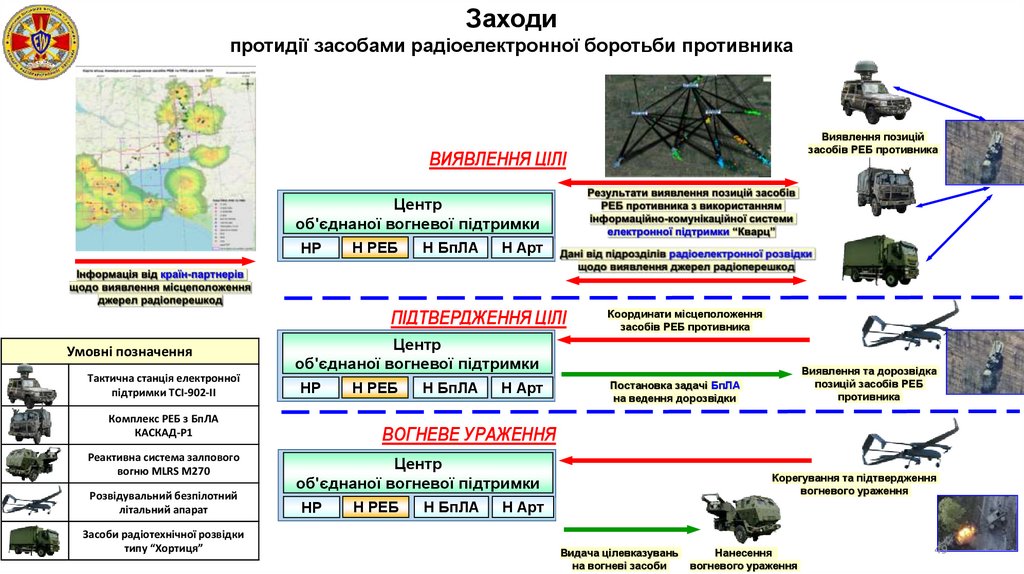

Заходи
протидії засобами радіоелектронної боротьби противника
Виявлення позицій
засобів РЕБ противника
ВИЯВЛЕННЯ ЦІЛІ
Центр
об'єднаної вогневої підтримки
НР
Н РЕБ
Н БпЛА
Н Арт
ПІДТВЕРДЖЕННЯ ЦІЛІ
Умовні позначення
Тактична станція електронної
підтримки TCI-902-II
Центр
об'єднаної вогневої підтримки
НР
Комплекс РЕБ з БпЛА
КАСКАД-Р1
Реактивна система залпового
вогню MLRS M270
Розвідувальний безпілотний
літальний апарат
Засоби радіотехнічної розвідки
типу “Хортиця”
Координати місцеположення
засобів РЕБ противника
Н РЕБ
Н БпЛА
Н Арт
Виявлення та дорозвідка
позицій засобів РЕБ
противника
Постановка задачі БпЛА
на ведення дорозвідки
ВОГНЕВЕ УРАЖЕННЯ
Центр
об'єднаної вогневої підтримки
НР
Н РЕБ
Н БпЛА
Корегування та підтвердження
вогневого ураження
Н Арт
Видача цілевказувань
на вогневі засоби
Нанесення
вогневого ураження
49

50.

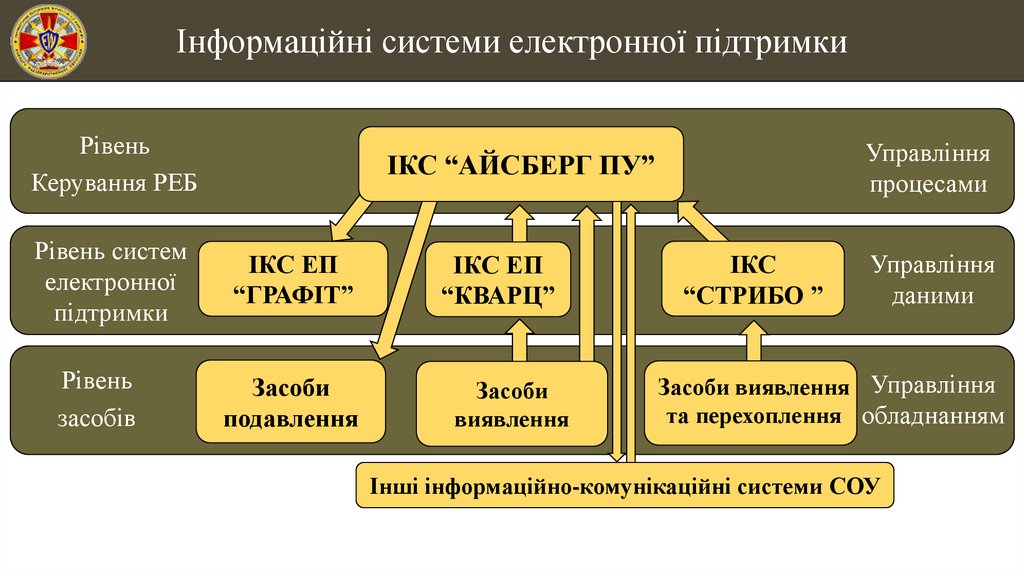

Інформаційні системи електронної підтримки
Рівень
Керування РЕБ
Управління
процесами
ІКС “АЙСБЕРГ ПУ”
Рівень систем
електронної
підтримки
ІКС ЕП
“ГРАФІТ”
ІКС ЕП
“КВАРЦ”
Рівень
засобів
Засоби
подавлення
Засоби
виявлення
ІКС
“СТРИБО ”
Управління
даними
Засоби виявлення Управління
та перехоплення обладнанням
Інші інформаційно-комунікаційні системи СОУ

51.

Система «Айсберг»

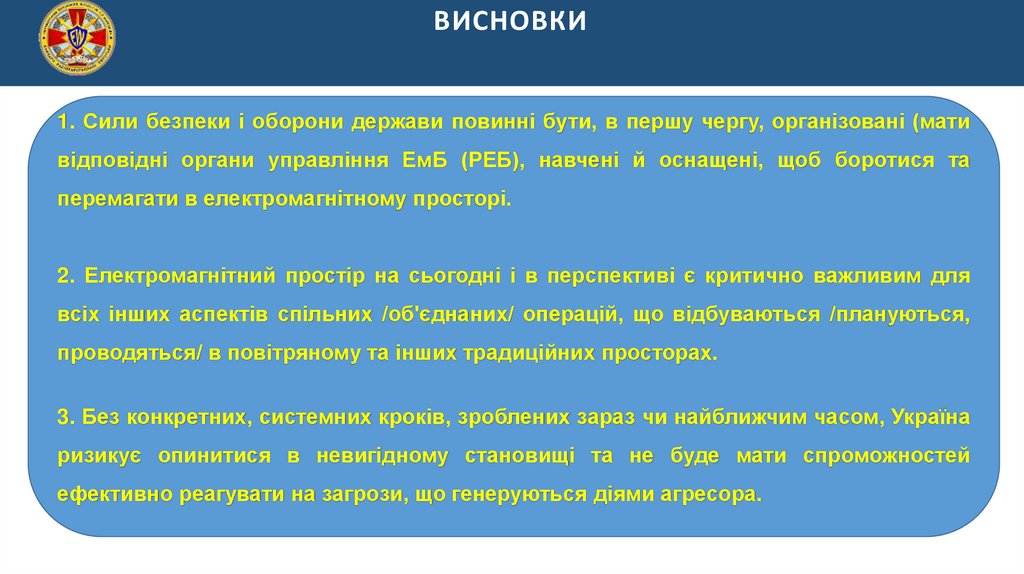

52. ВИСНОВКИ

1. Сили безпеки і оборони держави повинні бути, в першу чергу, організовані (мати
відповідні органи управління ЕмБ (РЕБ), навчені й оснащені, щоб боротися та
перемагати в електромагнітному просторі.
2. Електромагнітний простір на сьогодні і в перспективі є критично важливим для
всіх інших аспектів спільних /об'єднаних/ операцій, що відбуваються /плануються,
проводяться/ в повітряному та інших традиційних просторах.
3. Без конкретних, системних кроків, зроблених зараз чи найближчим часом, Україна
ризикує опинитися в невигідному становищі та не буде мати спроможностей
ефективно реагувати на загрози, що генеруються діями агресора.

53.

ОСНОВНІ ЗАВДАННЯ КАФЕДРИ РЕБ ЖВІ
підготовка офіцерів тактичного рівня ОКР
бакалавр (очно) та магістр (очно та заочно)
1
4
2
підвищення кваліфікації офіцерів ТР
3
підготовка офіцерів до виконання завдань
у складі СО та українських МК
підготовка сержантського та офіцерського
складу, призваного у ході мобілізації
2

54.

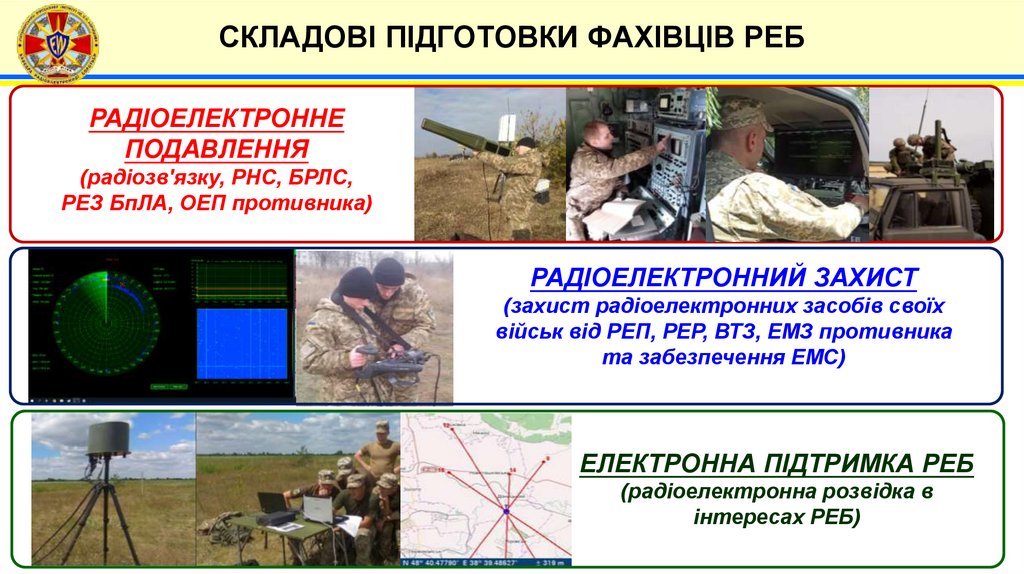

СКЛАДОВІ ПІДГОТОВКИ ФАХІВЦІВ РЕБ
5
4
РАДІОЕЛЕКТРОННЕ
ПОДАВЛЕННЯ
(радіозв'язку, РНС, БРЛС,
РЕЗ БпЛА, ОЕП противника)
РАДІОЕЛЕКТРОННИЙ ЗАХИСТ
(захист радіоелектронних засобів своїх
військ від РЕП, РЕР, ВТЗ, ЕМЗ противника
та забезпечення ЕМС)
ЕЛЕКТРОННА ПІДТРИМКА РЕБ
(радіоелектронна розвідка в
інтересах РЕБ)

55. З. Формування навичок із застосування за призначенням сил та засобів роти РЕБ в умовах наближених до бойових. (навчальний

СКЛАДОВІ ПІДГОТОВКИ КУРСАНТІВ ТА СЛУХАЧІВ КППК
30%
40%
1. Надання знань з
будови і експлуатації
техніки та тактики
застосування сил та
засобів РЕБ.
(в навчальних класах).
2. Формування вмінь
роботи на діючих
засобах РЕБ та їх
класних варіантах
(тренажерах).
(в спеціальних класах,
на майданчиках,
30%
на 115 ВМ
З. Формування навичок
та в 20 обРЕБ)
із застосування за
призначенням сил та
засобів роти РЕБ в умовах
наближених до бойових.
(навчальний радіополігон,
115 ВМ )
10

56.

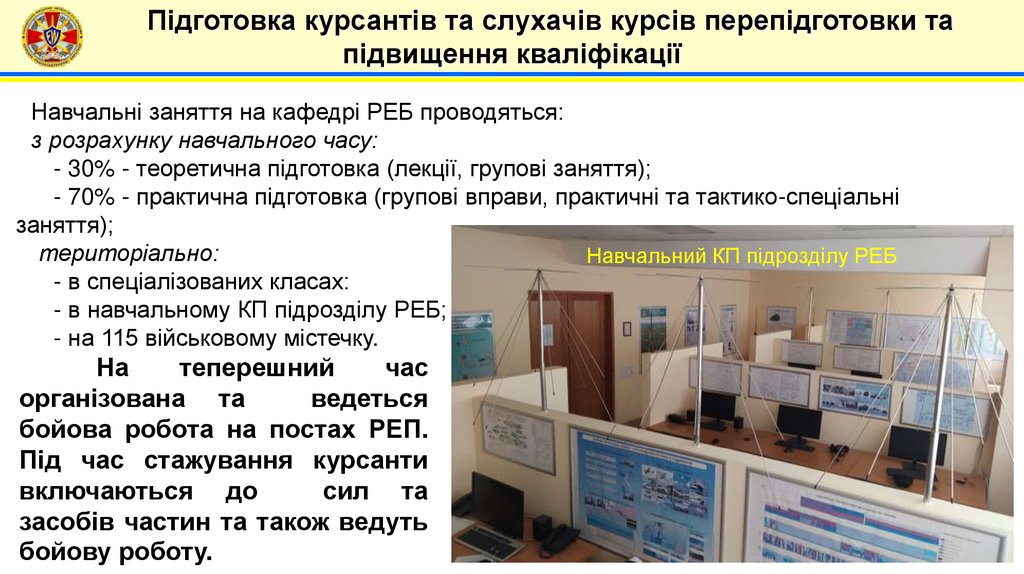

Підготовка курсантів та слухачів курсів перепідготовки та
підвищення кваліфікації
Навчальні заняття на кафедрі РЕБ проводяться:
з розрахунку навчального часу:
- 30% - теоретична підготовка (лекції, групові заняття);
- 70% - практична підготовка (групові вправи, практичні та тактико-спеціальні
заняття);
територіально:
Навчальний КП підрозділу РЕБ
- в спеціалізованих класах:
- в навчальному КП підрозділу РЕБ;
- на 115 військовому містечку.
На
теперешний
час
організована та
ведеться
бойова робота на постах РЕП.
Під час стажування курсанти
включаються до
сил та
засобів частин та також ведуть
бойову роботу.

57.

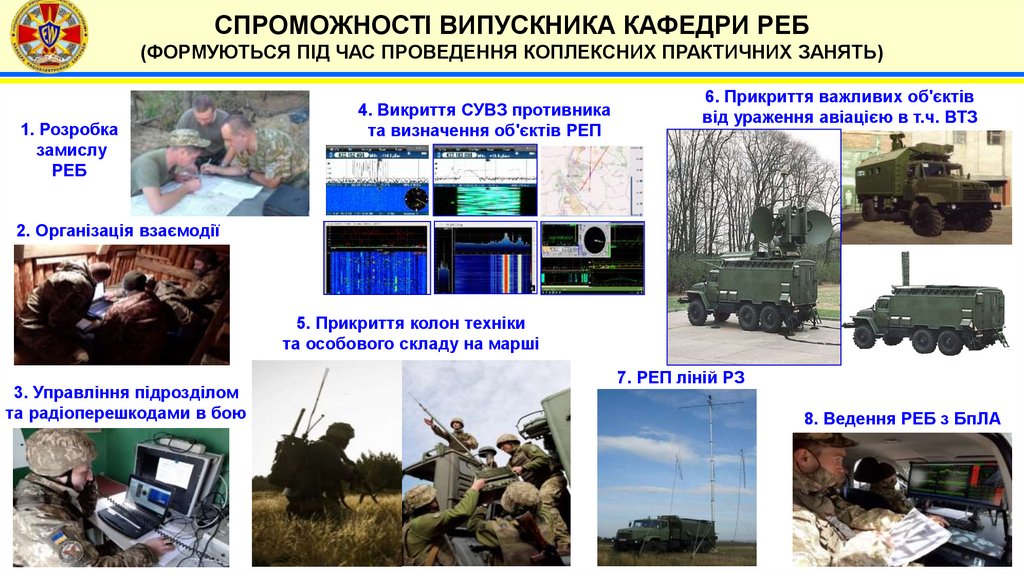

СПРОМОЖНОСТІ ВИПУСКНИКА КАФЕДРИ РЕБ
4
(ФОРМУЮТЬСЯ ПІД ЧАС ПРОВЕДЕННЯ КОПЛЕКСНИХ ПРАКТИЧНИХ ЗАНЯТЬ)
1. Розробка
замислу
РЕБ
4. Викриття СУВЗ противника
та визначення об'єктів РЕП
6. Прикриття важливих об'єктів
від ураження авіацією в т.ч. ВТЗ
2. Організація взаємодії
5. Прикриття колон техніки
та особового складу на марші
3. Управління підрозділом
та радіоперешкодами в бою
7. РЕП ліній РЗ
8. Ведення РЕБ з БпЛА

58.

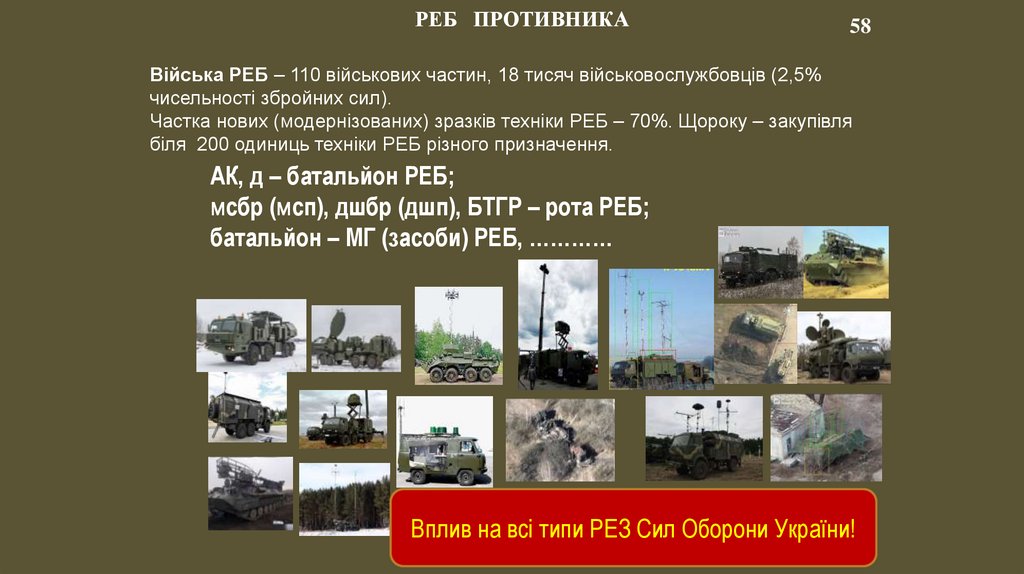

РЕБ ПРОТИВНИКА
58
Війська РЕБ – 110 військових частин, 18 тисяч військовослужбовців (2,5%
чисельності збройних сил).
Частка нових (модернізованих) зразків техніки РЕБ – 70%. Щороку – закупівля
біля 200 одиниць техніки РЕБ різного призначення.
АК, д – батальйон РЕБ;
мсбр (мсп), дшбр (дшп), БТГР – рота РЕБ;
батальйон – МГ (засоби) РЕБ, …………
Вплив на всі типи РЕЗ Сил Оборони України!

59.

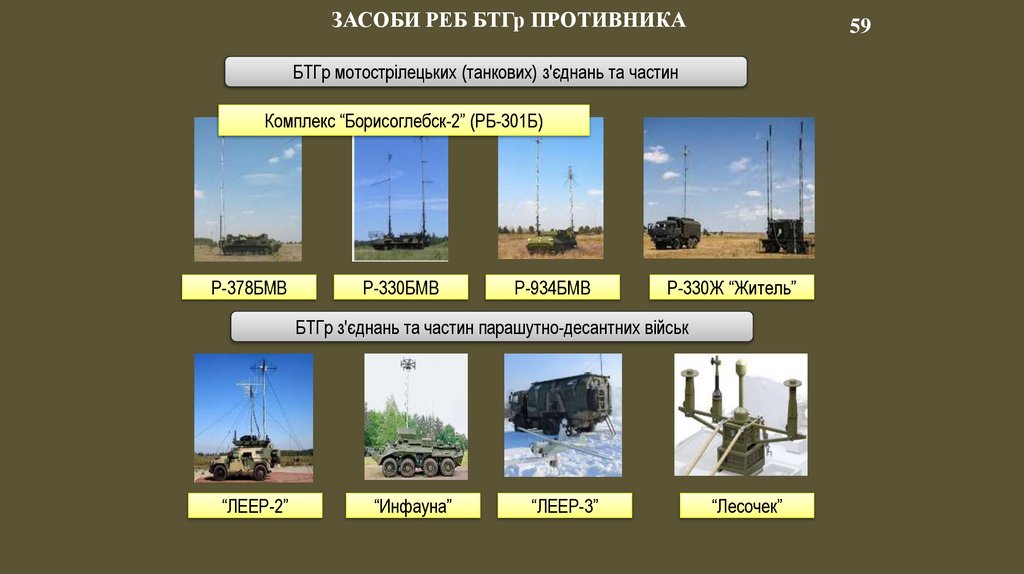

ЗАСОБИ РЕБ БТГр ПРОТИВНИКА
59
БТГр мотострілецьких (танкових) з'єднань та частин
Комплекс “Борисоглебск-2” (РБ-301Б)
Р-378БМВ
Р-330БМВ
Р-934БМВ
Р-330Ж “Житель”
БТГр з'єднань та частин парашутно-десантних військ
“ЛЕЕР-2”
“Инфауна”
“ЛЕЕР-3”
“Лесочек”

60.

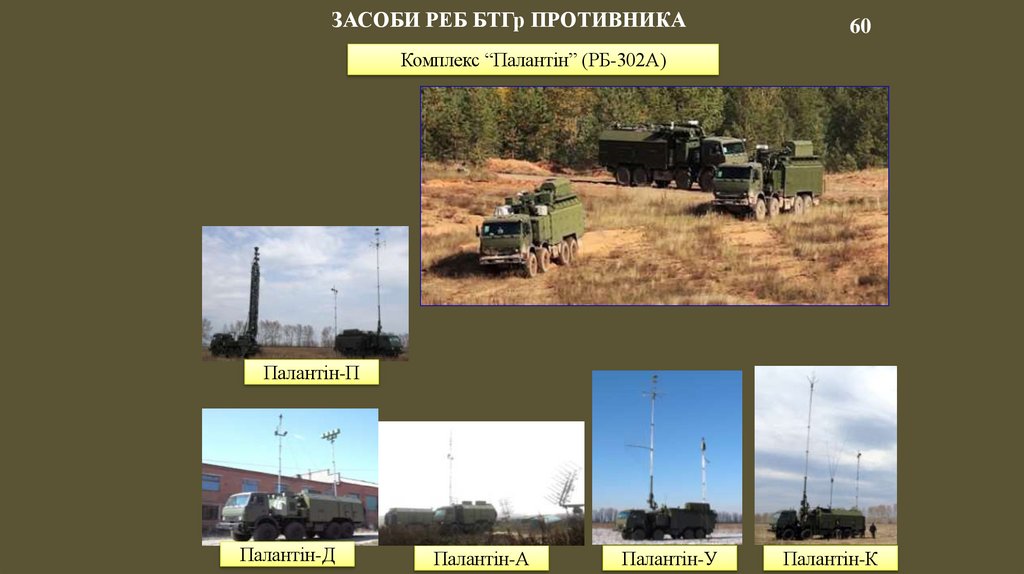

ЗАСОБИ РЕБ БТГр ПРОТИВНИКА
60
Комплекс “Палантін” (РБ-302А)
Палантін-П
Палантін-Д
Палантін-А
Палантін-У
Палантін-К

61.

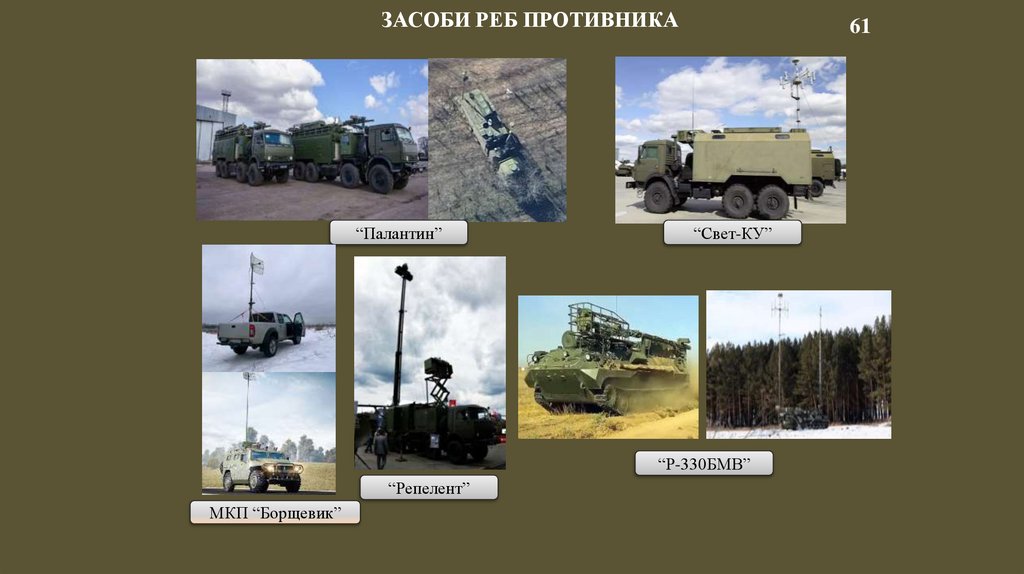

ЗАСОБИ РЕБ ПРОТИВНИКА
“Палантин”
61
“Свет-КУ”
“Р-330БМВ”
“Репелент”
МКП “Борщевик”

62.

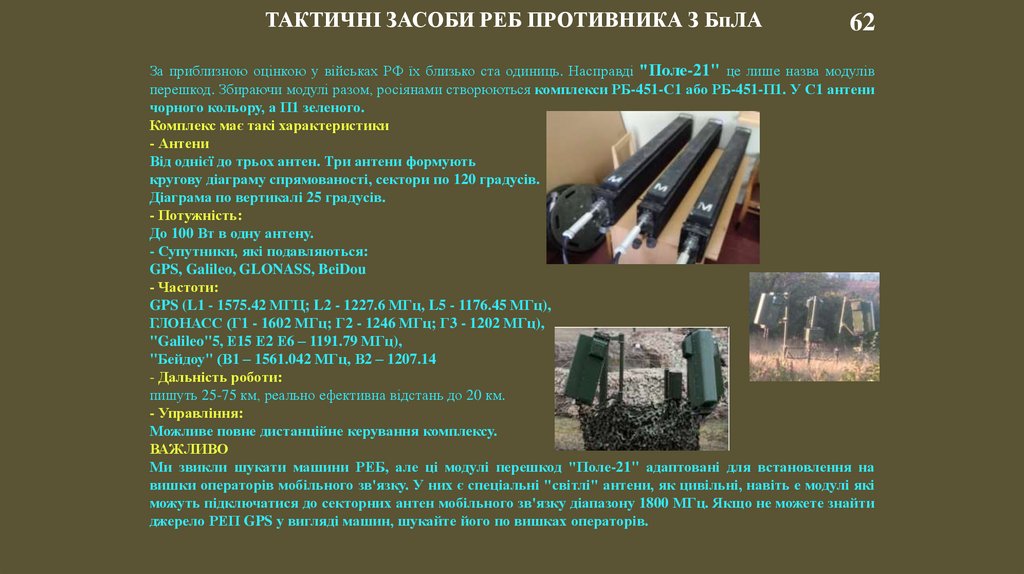

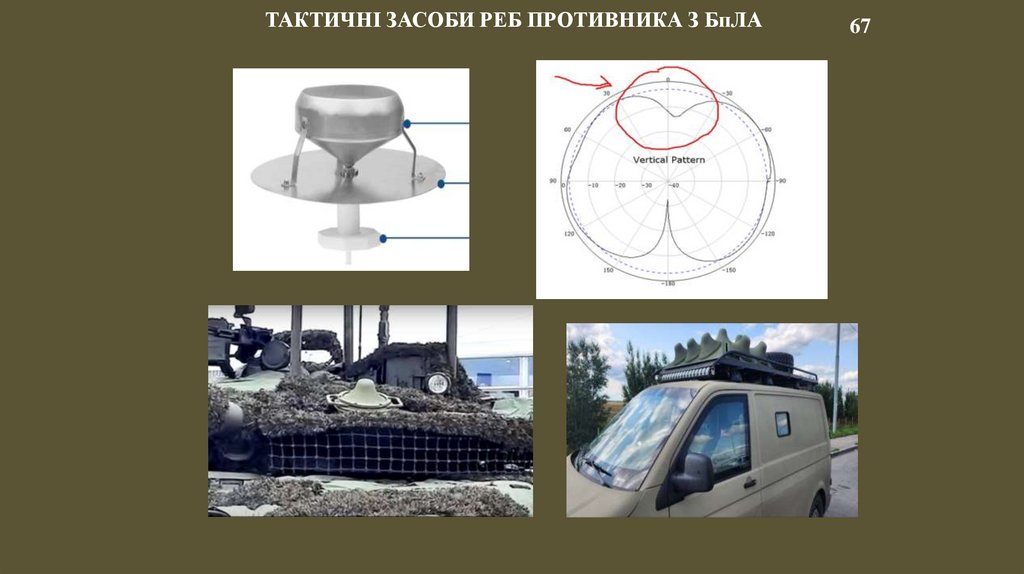

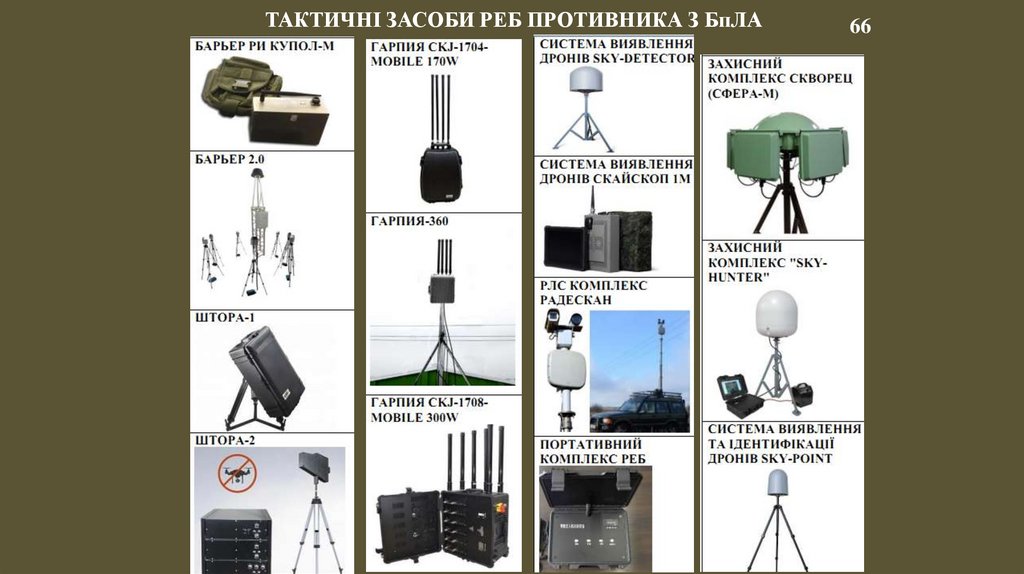

ТАКТИЧНІ ЗАСОБИ РЕБ ПРОТИВНИКА З БпЛА
62
За приблизною оцінкою у військах РФ їх близько ста одиниць. Насправді "Поле-21" це лише назва модулів
перешкод. Збираючи модулі разом, росіянами створюються комплекси РБ-451-С1 або РБ-451-П1. У С1 антени
чорного кольору, а П1 зеленого.
Комплекс має такі характеристики
- Антени
Від однієї до трьох антен. Три антени формують
кругову діаграму спрямованості, сектори по 120 градусів.
Діаграма по вертикалі 25 градусів.
- Потужність:
До 100 Вт в одну антену.
- Супутники, які подавляються:
GPS, Galileo, GLONASS, BeiDou
- Частоти:
GPS (L1 - 1575.42 МГЦ; L2 - 1227.6 МГц, L5 - 1176.45 МГц),
ГЛОНАСС (Г1 - 1602 МГц; Г2 - 1246 МГц; Г3 - 1202 МГц),
"Galileo"5, Е15 Е2 Е6 – 1191.79 МГц),
"Бейдоу" (В1 – 1561.042 МГц, В2 – 1207.14
- Дальність роботи:
пишуть 25-75 км, реально ефективна відстань до 20 км.
- Управління:
Можливе повне дистанційне керування комплексу.
ВАЖЛИВО
Ми звикли шукати машини РЕБ, але ці модулі перешкод "Поле-21" адаптовані для встановлення на
вишки операторів мобільного зв'язку. У них є спеціальні "світлі" антени, як цивільні, навіть е модулі які
можуть підключатися до секторних антен мобільного зв'язку діапазону 1800 МГц. Якщо не можете знайти
джерело РЕП GPS у вигляді машин, шукайте його по вишках операторів.
