Автосцепка

1.

2.

3.

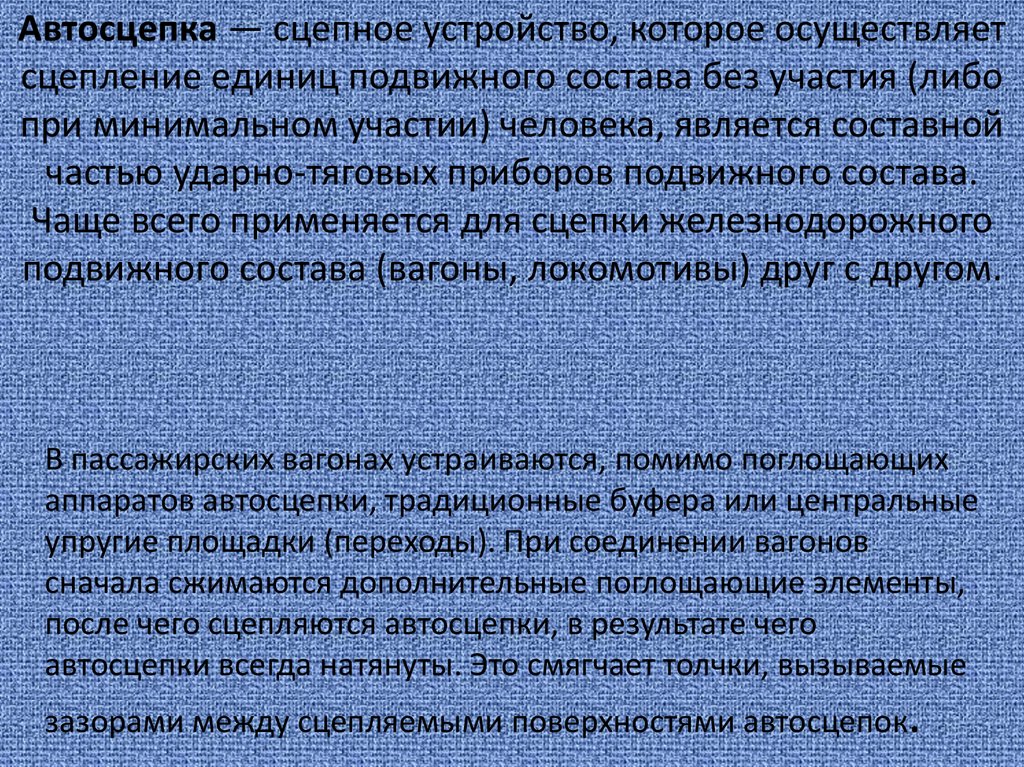

Автосцепка — сцепное устройство, которое осуществляет
сцепление единиц подвижного состава без участия (либо
при минимальном участии) человека, является составной
частью ударно-тяговых приборов подвижного состава.
Чаще всего применяется для сцепки железнодорожного
подвижного состава (вагоны, локомотивы) друг с другом.
В пассажирских вагонах устраиваются, помимо поглощающих
аппаратов автосцепки, традиционные буфера или центральные
упругие площадки (переходы). При соединении вагонов
сначала сжимаются дополнительные поглощающие элементы,
после чего сцепляются автосцепки, в результате чего
автосцепки всегда натянуты. Это смягчает толчки, вызываемые
зазорами между сцепляемыми поверхностями автосцепок.

4.

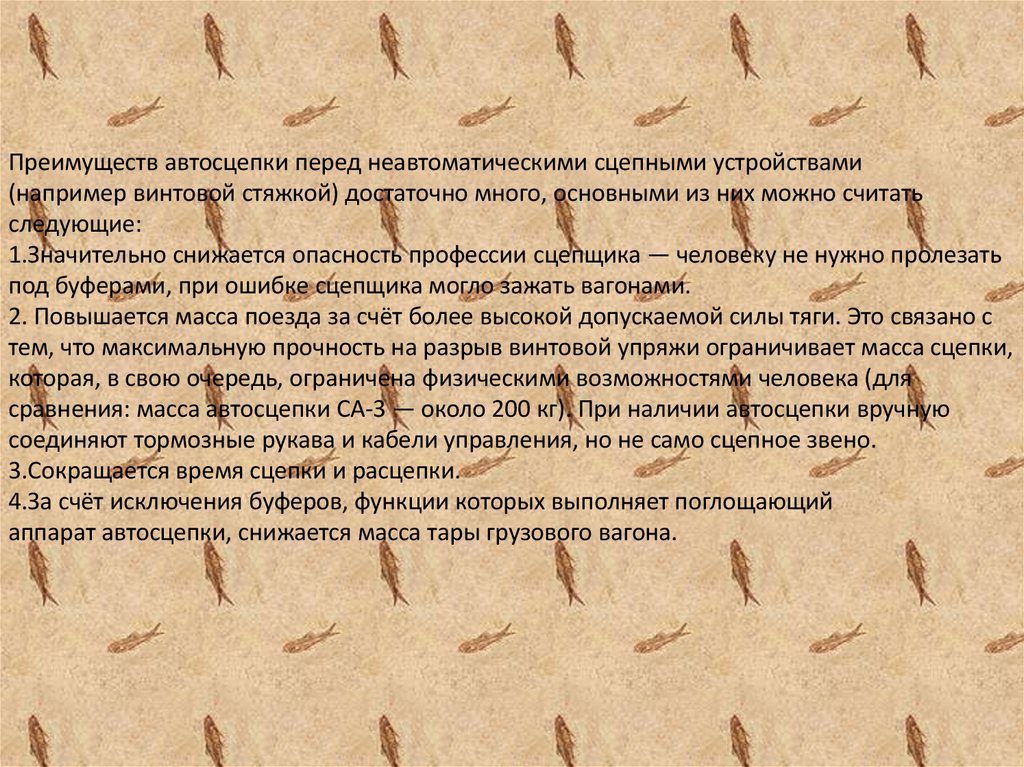

Преимуществ автосцепки перед неавтоматическими сцепными устройствами
(например винтовой стяжкой) достаточно много, основными из них можно считать
следующие:
1.Значительно снижается опасность профессии сцепщика — человеку не нужно пролезать
под буферами, при ошибке сцепщика могло зажать вагонами.
2. Повышается масса поезда за счёт более высокой допускаемой силы тяги. Это связано с
тем, что максимальную прочность на разрыв винтовой упряжи ограничивает масса сцепки,
которая, в свою очередь, ограничена физическими возможностями человека (для
сравнения: масса автосцепки СА-3 — около 200 кг). При наличии автосцепки вручную
соединяют тормозные рукава и кабели управления, но не само сцепное звено.
3.Сокращается время сцепки и расцепки.
4.За счёт исключения буферов, функции которых выполняет поглощающий
аппарат автосцепки, снижается масса тары грузового вагона.

5.

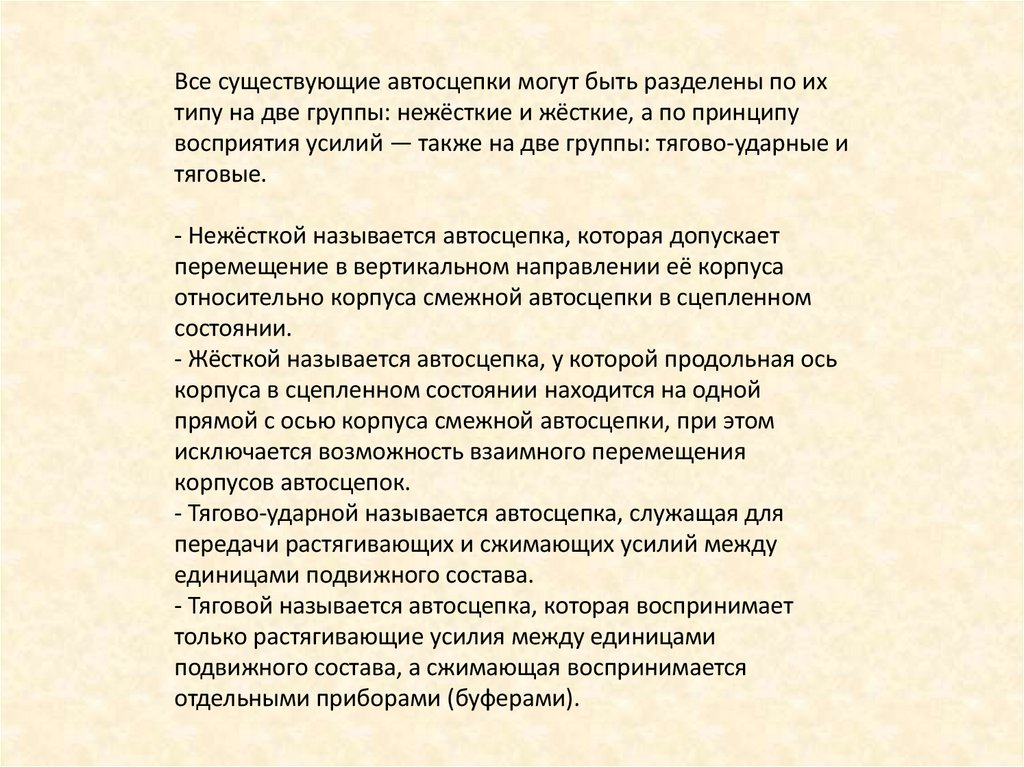

Все существующие автосцепки могут быть разделены по их
типу на две группы: нежёсткие и жёсткие, а по принципу
восприятия усилий — также на две группы: тягово-ударные и
тяговые.
- Нежёсткой называется автосцепка, которая допускает
перемещение в вертикальном направлении её корпуса
относительно корпуса смежной автосцепки в сцепленном
состоянии.
- Жёсткой называется автосцепка, у которой продольная ось
корпуса в сцепленном состоянии находится на одной
прямой с осью корпуса смежной автосцепки, при этом
исключается возможность взаимного перемещения
корпусов автосцепок.
- Тягово-ударной называется автосцепка, служащая для
передачи растягивающих и сжимающих усилий между
единицами подвижного состава.
- Тяговой называется автосцепка, которая воспринимает
только растягивающие усилия между единицами
подвижного состава, а сжимающая воспринимается
отдельными приборами (буферами).

6.

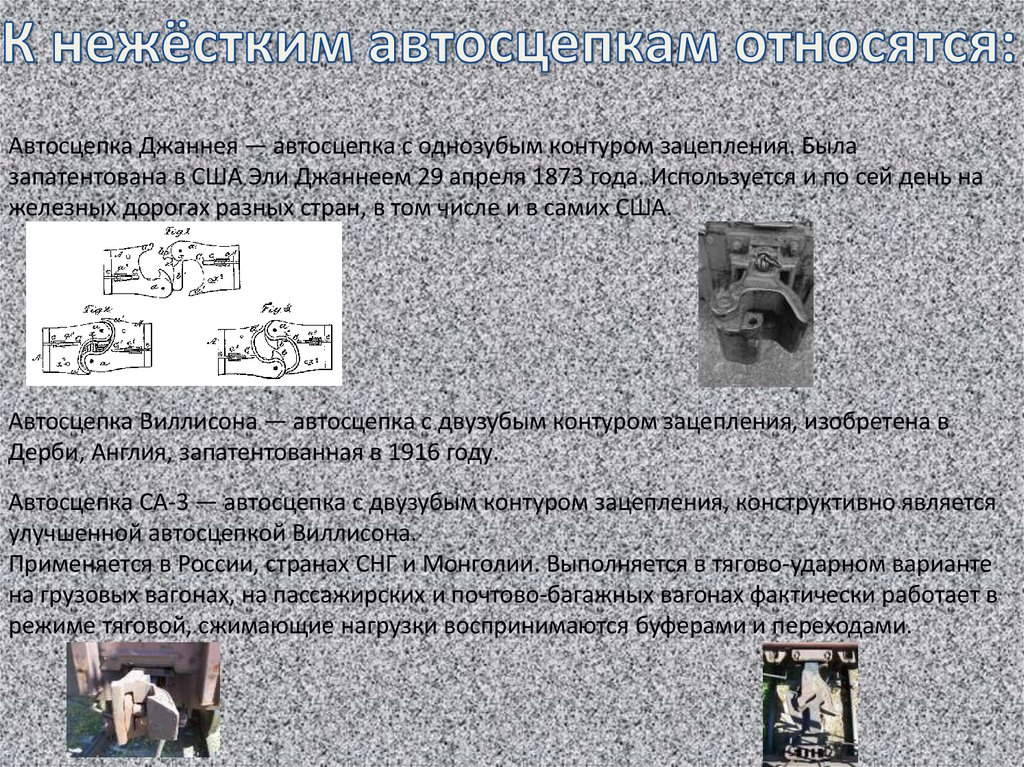

Автосцепка Джаннея — автосцепка с однозубым контуром зацепления. Была
запатентована в США Эли Джаннеем 29 апреля 1873 года. Используется и по сей день на
железных дорогах разных стран, в том числе и в самих США.
Автосцепка Виллисона — автосцепка с двузубым контуром зацепления, изобретена в
Дерби, Англия, запатентованная в 1916 году.
Автосцепка СА-3 — автосцепка с двузубым контуром зацепления, конструктивно является
улучшенной автосцепкой Виллисона.
Применяется в России, странах СНГ и Монголии. Выполняется в тягово-ударном варианте
на грузовых вагонах, на пассажирских и почтово-багажных вагонах фактически работает в
режиме тяговой, сжимающие нагрузки воспринимаются буферами и переходами.

7.

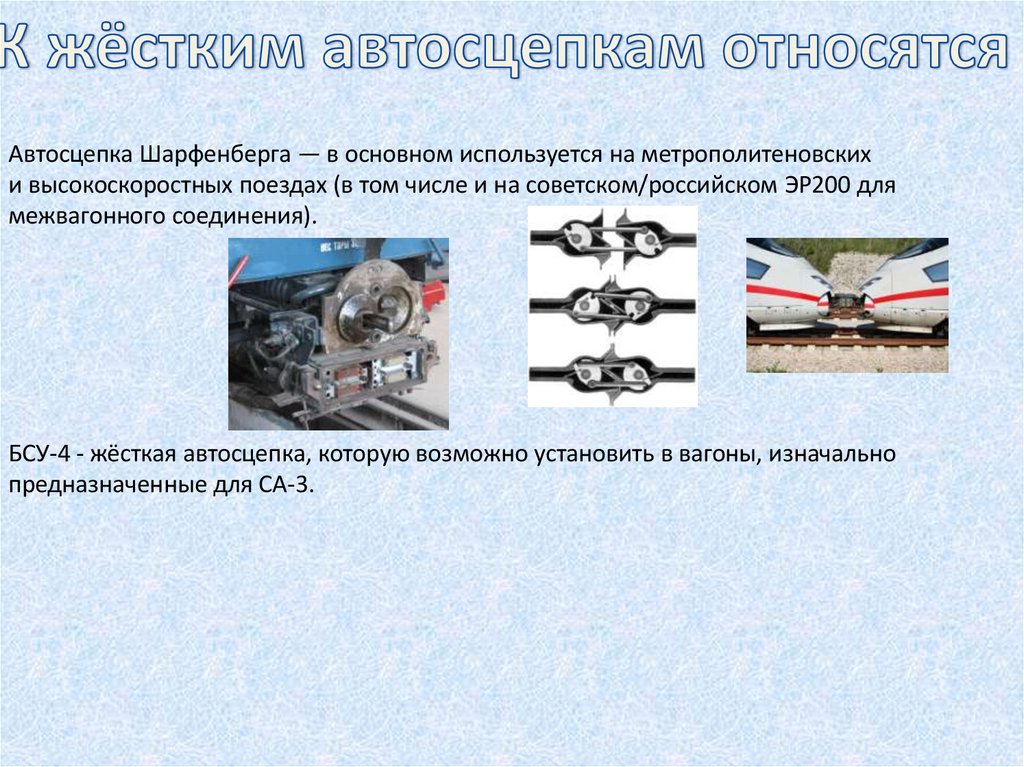

Автосцепка Шарфенберга — в основном используется на метрополитеновских
и высокоскоростных поездах (в том числе и на советском/российском ЭР200 для
межвагонного соединения).
БСУ-4 - жёсткая автосцепка, которую возможно установить в вагоны, изначально
предназначенные для СА-3.

8.

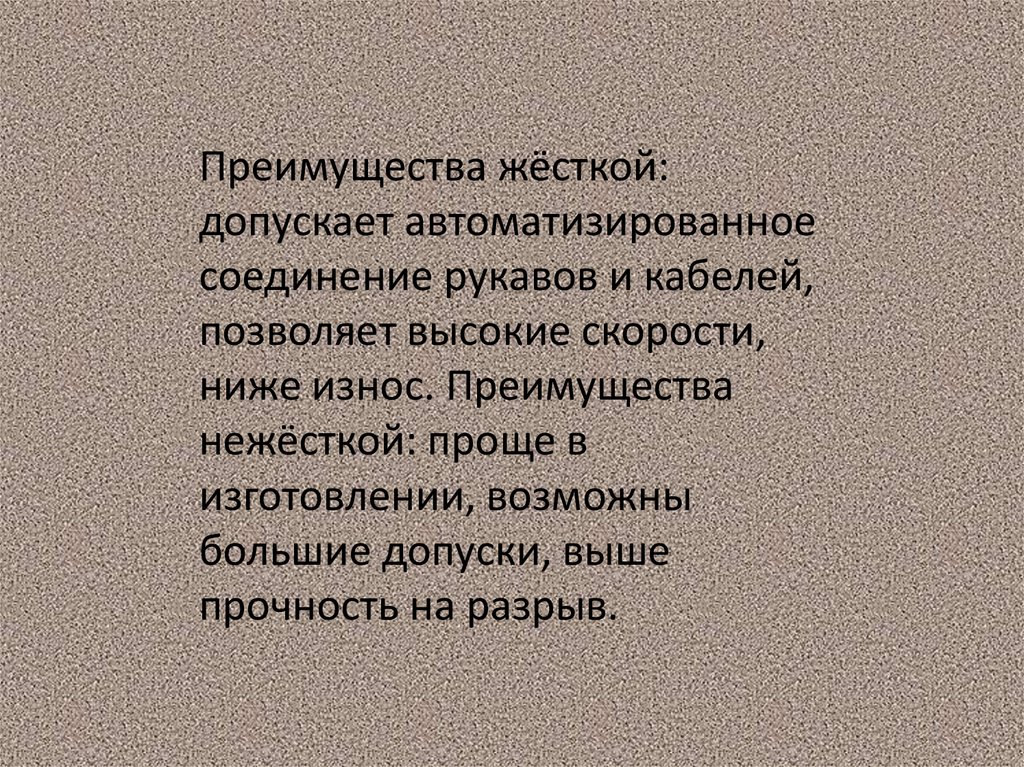

Преимущества жёсткой:
допускает автоматизированное
соединение рукавов и кабелей,
позволяет высокие скорости,
ниже износ. Преимущества
нежёсткой: проще в
изготовлении, возможны
большие допуски, выше
прочность на разрыв.

9.

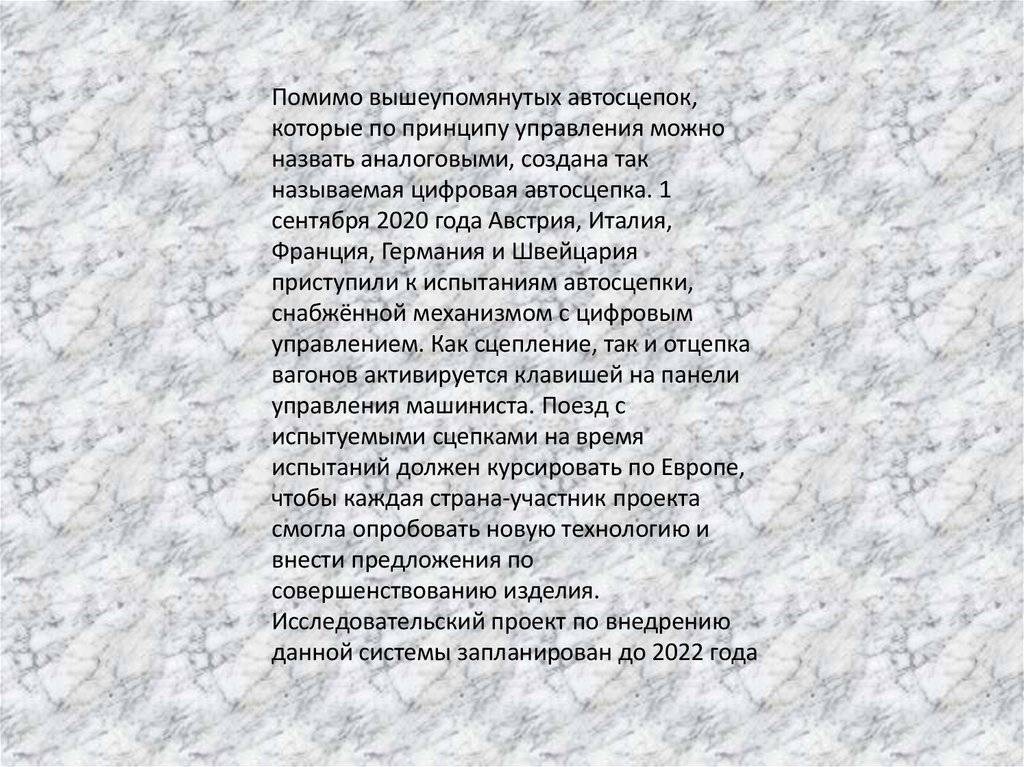

Помимо вышеупомянутых автосцепок,
которые по принципу управления можно
назвать аналоговыми, создана так
называемая цифровая автосцепка. 1
сентября 2020 года Австрия, Италия,
Франция, Германия и Швейцария
приступили к испытаниям автосцепки,
снабжённой механизмом с цифровым
управлением. Как сцепление, так и отцепка
вагонов активируется клавишей на панели
управления машиниста. Поезд с
испытуемыми сцепками на время
испытаний должен курсировать по Европе,
чтобы каждая страна-участник проекта
смогла опробовать новую технологию и
внести предложения по
совершенствованию изделия.
Исследовательский проект по внедрению
данной системы запланирован до 2022 года

10.

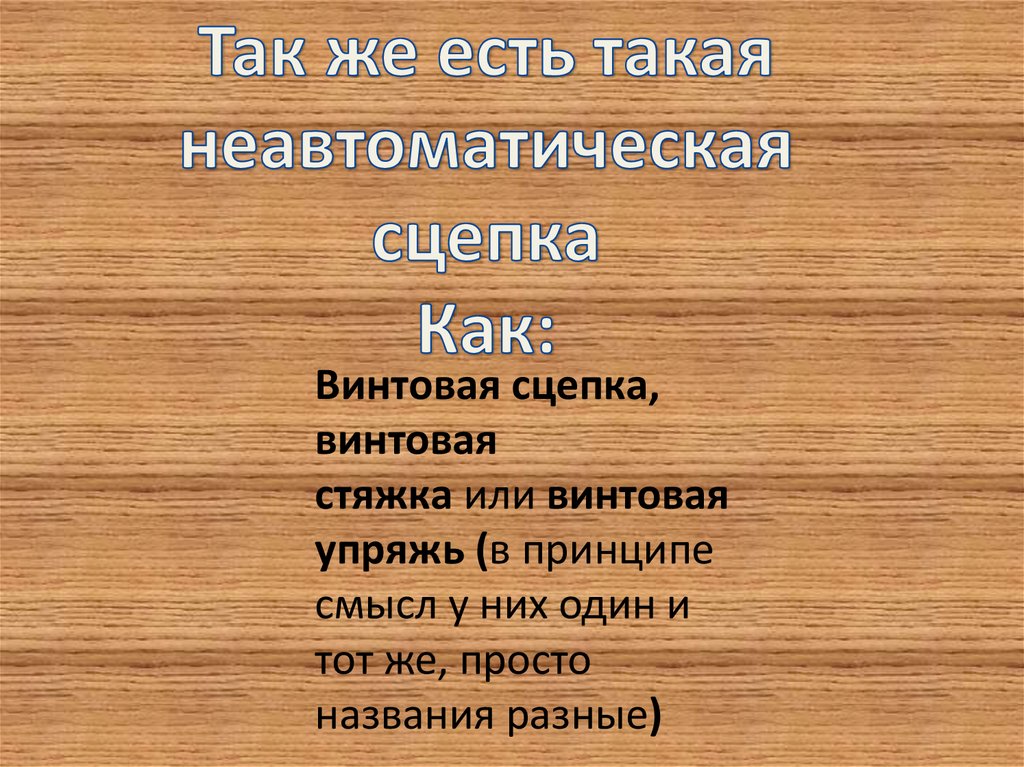

Винтовая сцепка,
винтовая
стяжка или винтовая
упряжь (в принципе
смысл у них один и
тот же, просто
названия разные)

11.

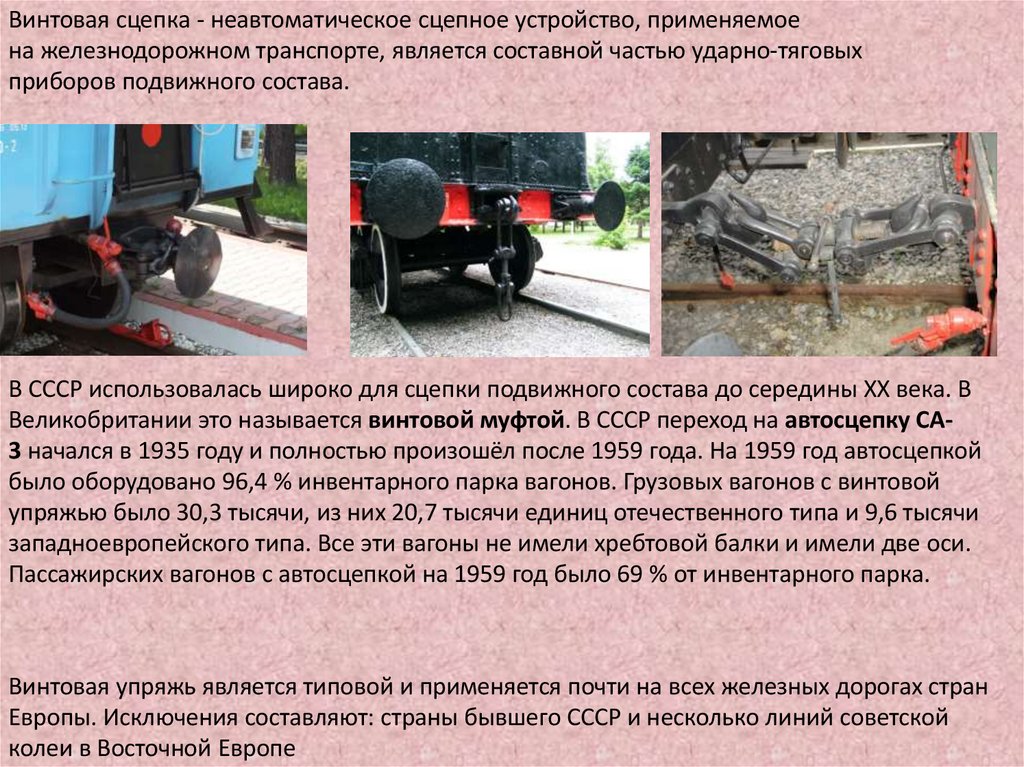

Винтовая сцепка - неавтоматическое сцепное устройство, применяемое
на железнодорожном транспорте, является составной частью ударно-тяговых
приборов подвижного состава.
В СССР использовалась широко для сцепки подвижного состава до середины XX века. В
Великобритании это называется винтовой муфтой. В СССР переход на автосцепку СА3 начался в 1935 году и полностью произошёл после 1959 года. На 1959 год автосцепкой
было оборудовано 96,4 % инвентарного парка вагонов. Грузовых вагонов с винтовой
упряжью было 30,3 тысячи, из них 20,7 тысячи единиц отечественного типа и 9,6 тысячи
западноевропейского типа. Все эти вагоны не имели хребтовой балки и имели две оси.
Пассажирских вагонов с автосцепкой на 1959 год было 69 % от инвентарного парка.
Винтовая упряжь является типовой и применяется почти на всех железных дорогах стран
Европы. Исключения составляют: страны бывшего СССР и несколько линий советской
колеи в Восточной Европе
