КВАЛІФІКАЦІЙНА РОБОТА
МАГІСТРА
РОЗРОБЛЕННЯ ТЕХНОЛОГІЇ ВИГОТОВЛЕННЯ
ЦЕМЕНТОБЕТОННИХ СУМІШЕЙ З ВИКОРИСТАННЯМ
ВІДСІВУ ДРОБЛЕННЯ ГІРСЬКИХ ПОРІД ТА ВИРОБІВ НА ЇХ
ОСНОВІ НА БАЗІ АСФАЛЬТОБЕТОННОГО ЗАВОДУ, ЩО
РЕКОНСТРУЮЄТЬСЯ
Завідувач кафедри канд. техн. наук, професор
Нормоконтролер канд. техн. наук, доцент
Керівник, канд. техн. наук, ст.викладач
Студент гр. ДТ - 61-24
Харків – 2025
Сергій ОКСАК
Ярослав ІЛЬЇН
Ганна БРАЖНИК
Ігор КАСЬЯНЕНКО

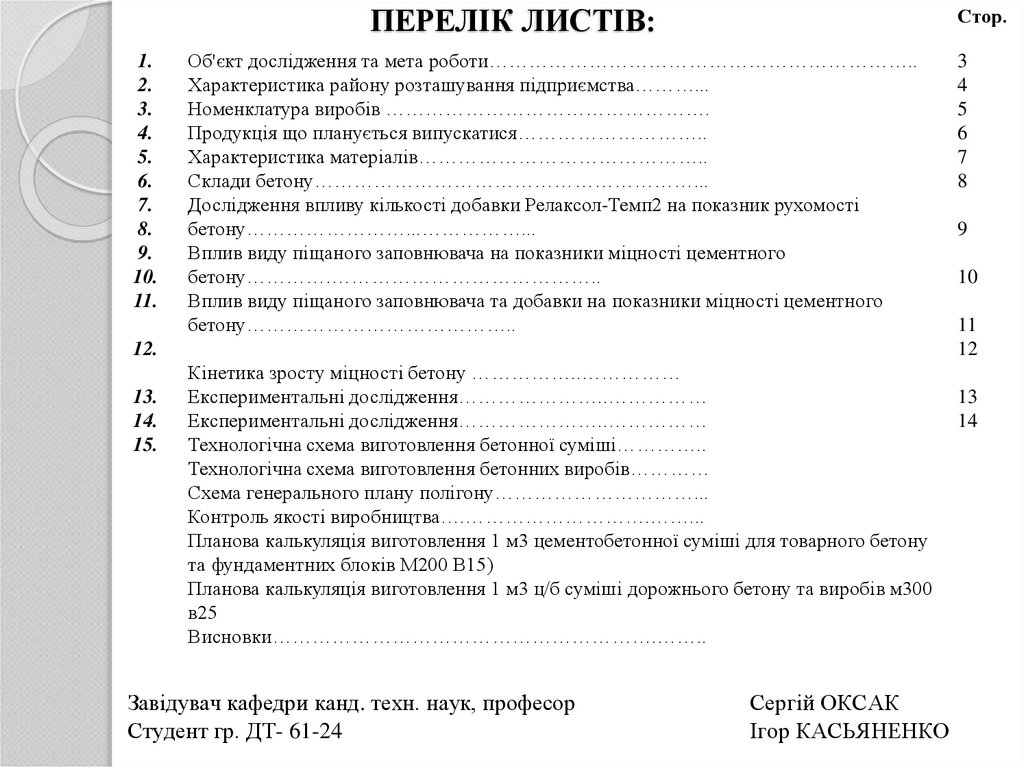

2. ПЕРЕЛІК ЛИСТІВ:

1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Стор.
Об'єкт дослідження та мета роботи………………………………………………………..
Характеристика району розташування підприємства………...
Номенклатура виробів ………………………………………….
Продукція що планується випускатися………………………..
Характеристика матеріалів……………………………………..
Склади бетону…………………………………………………...
Дослідження впливу кількості добавки Релаксол-Темп2 на показник рухомості
бетону……………………...……………...
Вплив виду піщаного заповнювача на показники міцності цементного
бетону………….…………………………………..
Вплив виду піщаного заповнювача та добавки на показники міцності цементного
бетону…………………………………..
12.
13.
14.
15.
Кінетика зросту міцності бетону ……………..……………
Експериментальні дослідження…………………..……………
Експериментальні дослідження…………………..……………

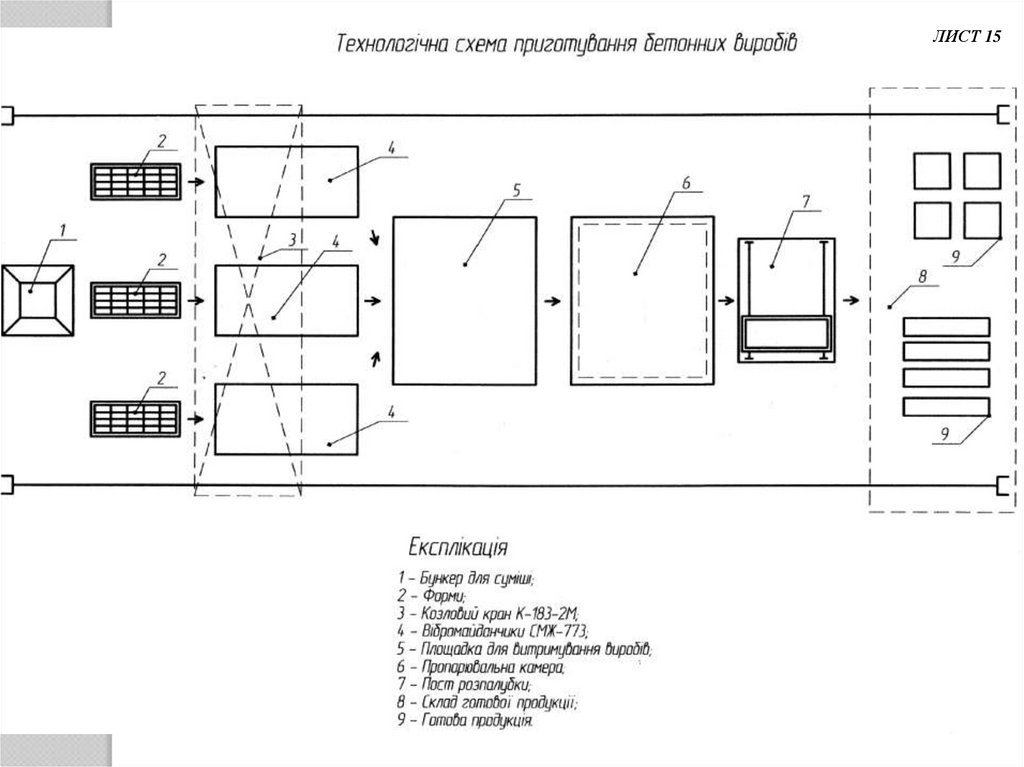

Технологічна схема виготовлення бетонної суміші…………..
Технологічна схема виготовлення бетонних виробів…………

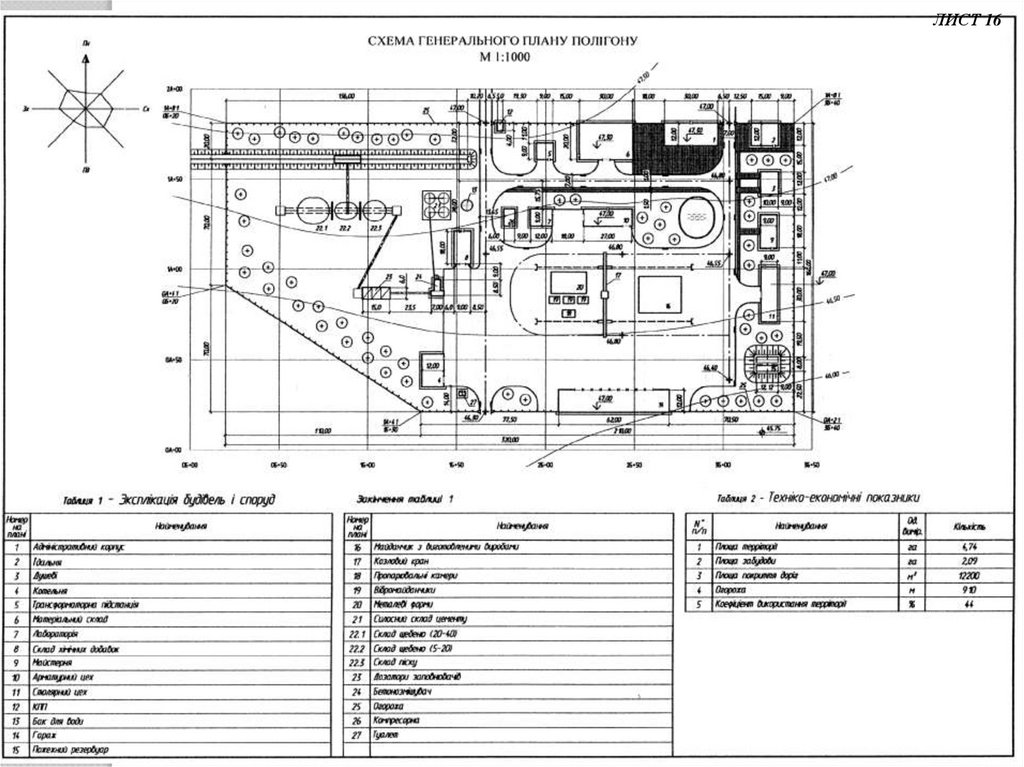

Схема генерального плану полігону…………………………...
Контроль якості виробництва….……………………….……...
Планова калькуляція виготовлення 1 м3 цементобетонної суміші для товарного бетону
та фундаментних блоків М200 В15)
Планова калькуляція виготовлення 1 м3 ц/б суміші дорожнього бетону та виробів м300
в25
Висновки………………………………………………….……..
Завідувач кафедри канд. техн. наук, професор
Студент гр. ДТ- 61-24
Сергій ОКСАК
Ігор КАСЬЯНЕНКО
3
4
5
6
7
8
9
10
11
12
13
14

3.

ЛИСТ 3

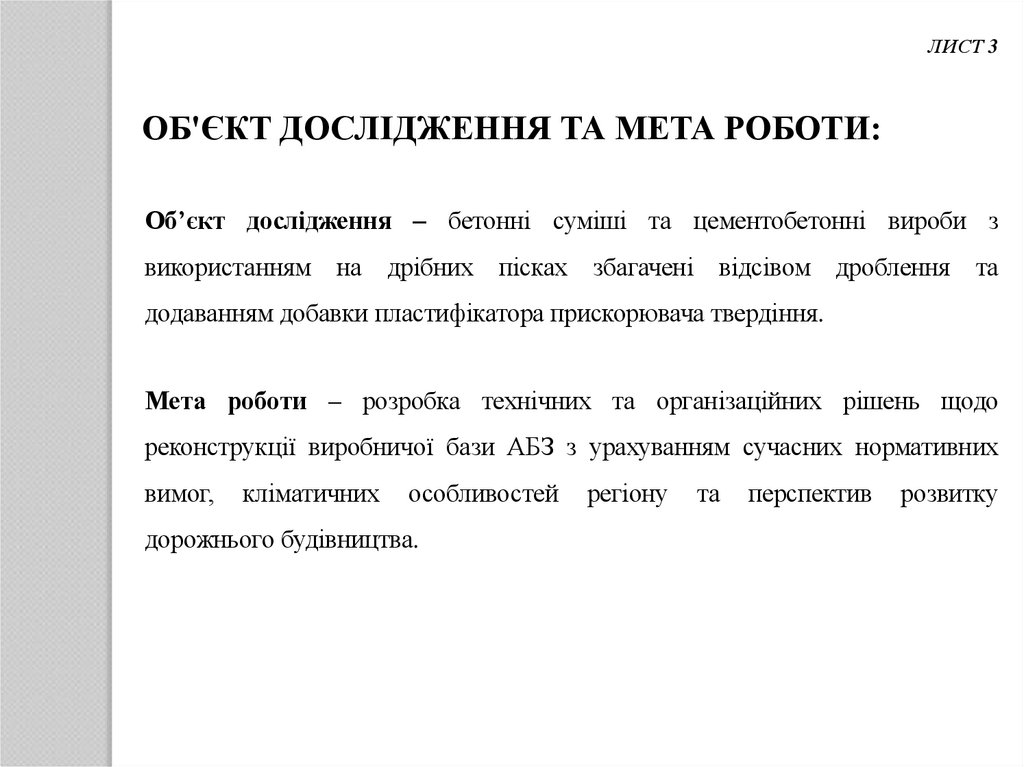

ОБ'ЄКТ ДОСЛІДЖЕННЯ ТА МЕТА РОБОТИ:
Об’єкт дослідження – бетонні суміші та цементобетонні вироби з
використанням на дрібних пісках збагачені відсівом дроблення та
додаванням добавки пластифікатора прискорювача твердіння.
Мета роботи – розробка технічних та організаційних рішень щодо
реконструкції виробничої бази АБЗ з урахуванням сучасних нормативних
вимог,
кліматичних
особливостей
дорожнього будівництва.
регіону
та
перспектив
розвитку

4.

ЛИСТ 4

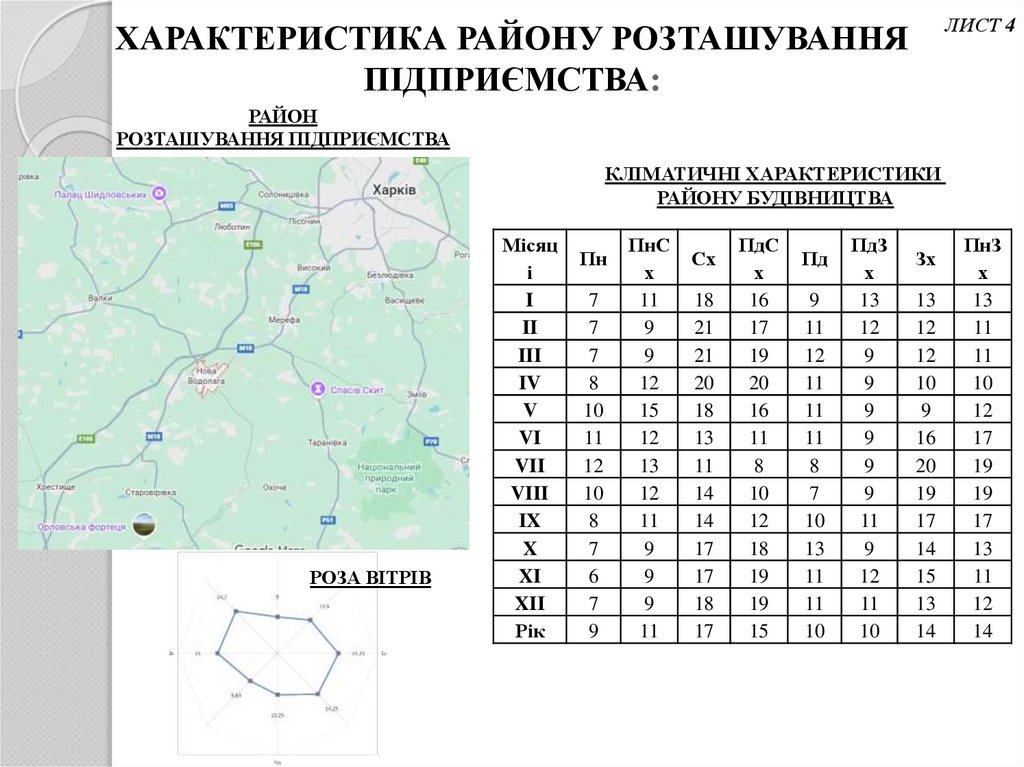

ХАРАКТЕРИСТИКА РАЙОНУ РОЗТАШУВАННЯ
ПІДПРИЄМСТВА:
РАЙОН
РОЗТАШУВАННЯ ПІДПРИЄМСТВА
КЛІМАТИЧНІ ХАРАКТЕРИСТИКИ
РАЙОНУ БУДІВНИЦТВА
РОЗА ВІТРІВ
Місяц
і
I
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII
Рік
Пн
7
7
7
8
10
11
12
10
8
7
6
7
9
ПнС
х
11
9
9
12
15
12
13
12
11
9
9
9
11
Сх
18
21
21
20
18
13
11
14
14
17
17
18
17
ПдС
х
16
17
19
20
16
11
8
10
12
18
19
19
15
Пд
9
11
12
11
11
11
8
7
10
13
11
11
10
ПдЗ
х
13
12
9
9
9
9
9
9
11
9
12
11
10
Зх
13
12
12
10
9
16
20
19
17
14
15
13
14
ПнЗ
х
13
11
11
10
12
17
19
19
17
13
11
12
14

5.

ЛИСТ 5

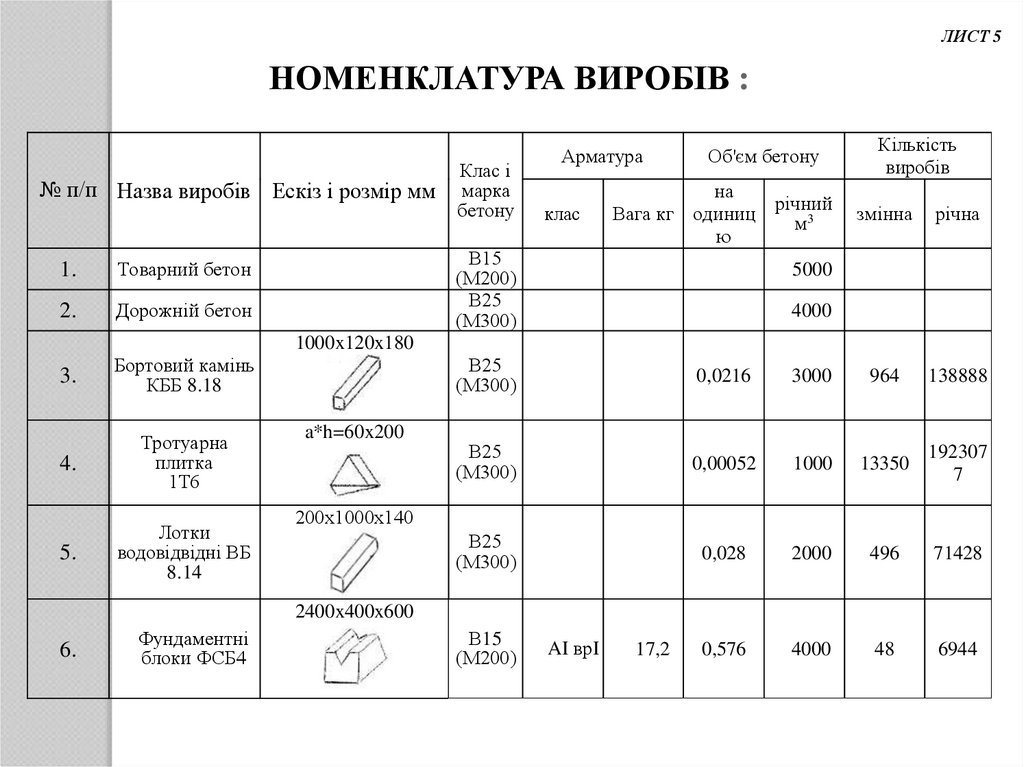

НОМЕНКЛАТУРА ВИРОБІВ :
№ п/п Назва виробів Ескіз і розмір мм
1.
Товарний бетон
2.
Дорожній бетон
Клас і
марка
бетону
Арматура
клас
В15
(М200)
В25
(М300)
Об'єм бетону
на
Вага кг одиниц
ю
річний
м3
Кількість
виробів
змінна
річна
5000
4000
1000x120x180
3.
Бортовий камінь
КББ 8.18
4.
Тротуарна
плитка
1Т6
5.
Лотки
водовідвідні ВБ
8.14
a*h=60x200
В25
(М300)
0,0216
3000
964
138888
В25
(М300)
0,00052
1000
13350
192307
7
В25
(М300)
0,028
2000
496
71428
0,576
4000
48
6944
200х1000x140
2400x400x600
6.
Фундаментні
блоки ФСБ4
В15
(М200)
AI врI
17,2

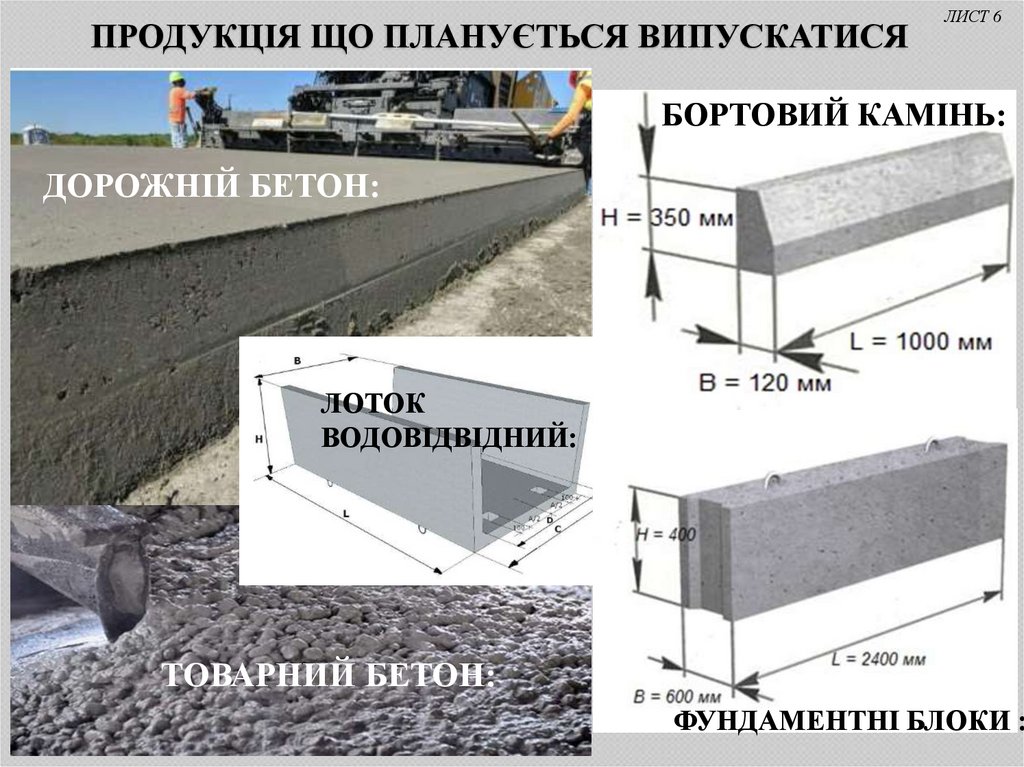

6. ПРОДУКЦІЯ ЩО ПЛАНУЄТЬСЯ ВИПУСКАТИСЯ

ЛИСТ 6
БОРТОВИЙ КАМІНЬ:
ДОРОЖНІЙ БЕТОН:
ЛОТОК
ВОДОВІДВІДНИЙ:
ТОВАРНИЙ БЕТОН:
ФУНДАМЕНТНІ БЛОКИ :

7.

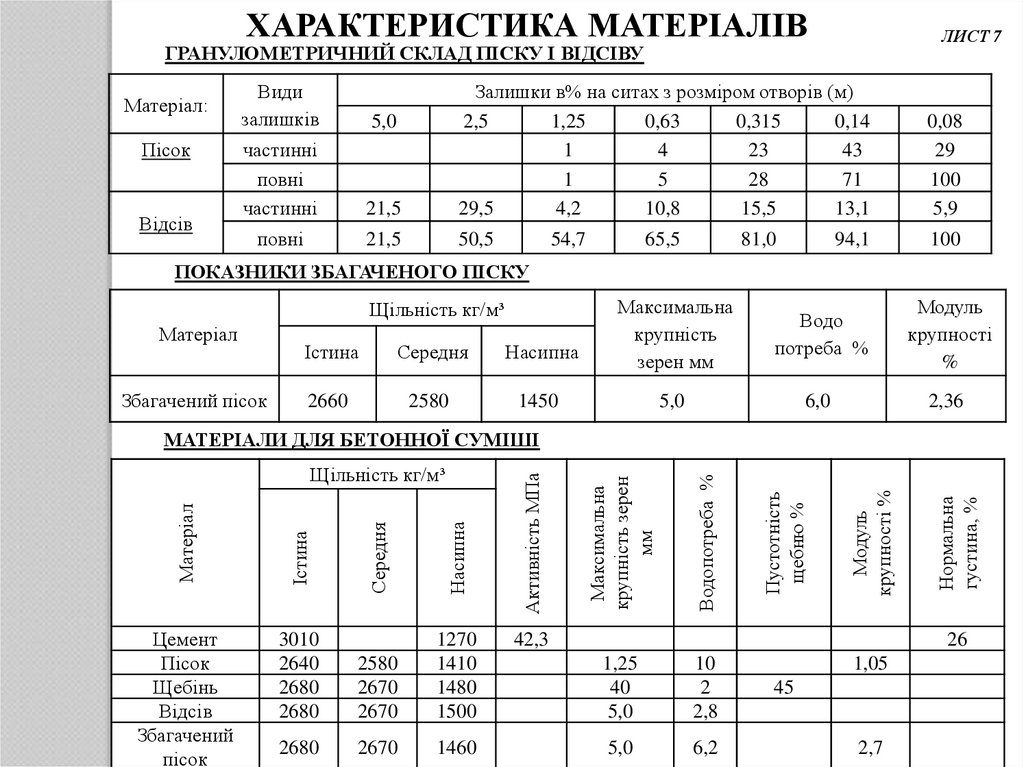

ХАРАКТЕРИСТИКА МАТЕРІАЛІВ
ЛИСТ 7
ГРАНУЛОМЕТРИЧНИЙ СКЛАД ПІСКУ І ВІДСІВУ
Матеріал:
Пісок
Відсів
Види
залишків
5,0
частинні
повні
частинні
повні
21,5
Залишки в% на ситах з розміром отворів (м)
2,5
1,25
0,63
0,315
0,14
1
4
23
43
1
5
28
71
29,5
4,2
10,8
15,5
13,1
0,08
29
100
5,9
21,5
50,5
100
54,7
65,5
81,0
94,1
ПОКАЗНИКИ ЗБАГАЧЕНОГО ПІСКУ
Істина
Середня
Насипна
Максимальна
крупність
зерен мм
2660
2580
1450
5,0
Щільність кг/м³
Матеріал
Збагачений пісок
Водо
потреба %
Модуль
крупності
%
6,0
2,36
1460
42,3
Нормальна
густина, %
2670
Модуль
крупності %
2680
Пустотність
щебню %
2580
2670
2670
1270
1410
1480
1500
Водопотреба %
Насипна
3010
2640
2680
2680
Максимальна
крупність зерен
мм
Середня
Цемент
Пісок
Щебінь
Відсів
Збагачений
пісок
Істина
Матеріал
Щільність кг/м³
Активність МПа
МАТЕРІАЛИ ДЛЯ БЕТОННОЇ СУМІШІ
26
1,25
40
5,0
10
2
2,8
5,0
6,2
1,05
45
2,7

8.

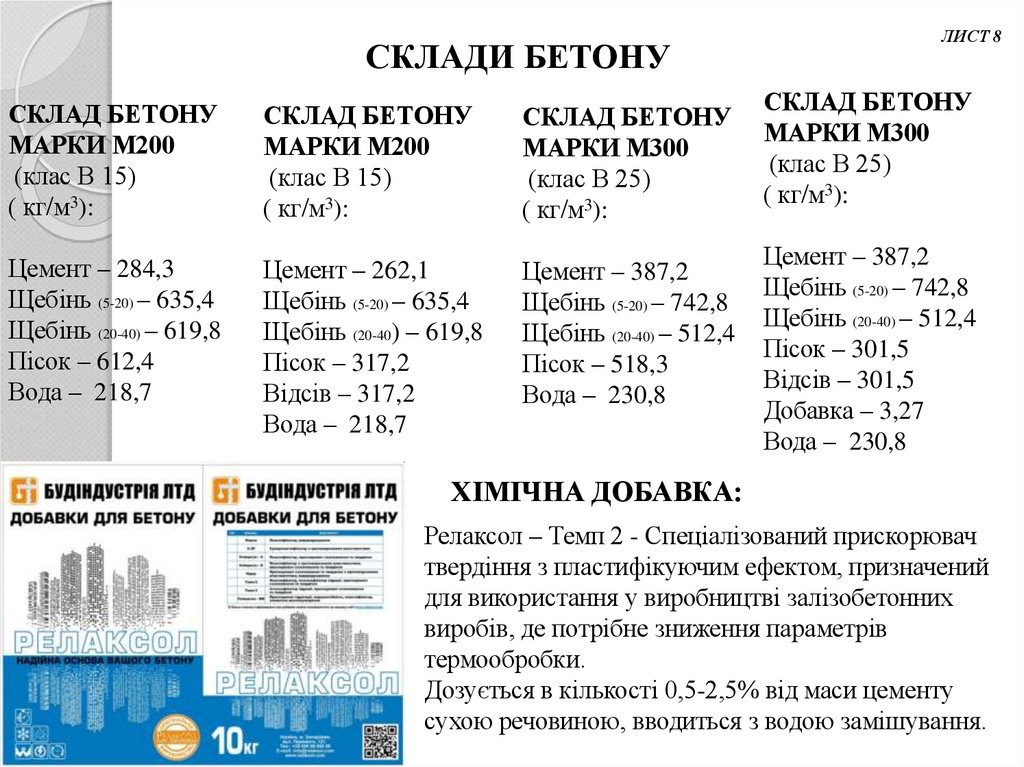

СКЛАДИ БЕТОНУ
СКЛАД БЕТОНУ
МАРКИ М200
(клас В 15)
( кг/м3):
СКЛАД БЕТОНУ
МАРКИ М200
(клас В 15)
( кг/м3):
СКЛАД БЕТОНУ
МАРКИ М300
(клас В 25)
( кг/м3):
Цемент – 284,3
Щебінь (5-20) – 635,4
Щебінь (20-40) – 619,8
Пісок – 612,4
Вода – 218,7
Цемент – 262,1
Щебінь (5-20) – 635,4
Щебінь (20-40) – 619,8
Пісок – 317,2
Відсів – 317,2
Вода – 218,7
Цемент – 387,2
Щебінь (5-20) – 742,8
Щебінь (20-40) – 512,4
Пісок – 518,3
Вода – 230,8
ЛИСТ 8
СКЛАД БЕТОНУ
МАРКИ М300
(клас В 25)
( кг/м3):
Цемент – 387,2
Щебінь (5-20) – 742,8
Щебінь (20-40) – 512,4
Пісок – 301,5
Відсів – 301,5
Добавка – 3,27
Вода – 230,8
ХІМІЧНА ДОБАВКА:
Релаксол – Темп 2 - Спеціалізований прискорювач
твердіння з пластифікуючим ефектом, призначений
для використання у виробництві залізобетонних
виробів, де потрібне зниження параметрів
термообробки.
Дозується в кількості 0,5-2,5% від маси цементу
сухою речовиною, вводиться з водою замішування.

9.

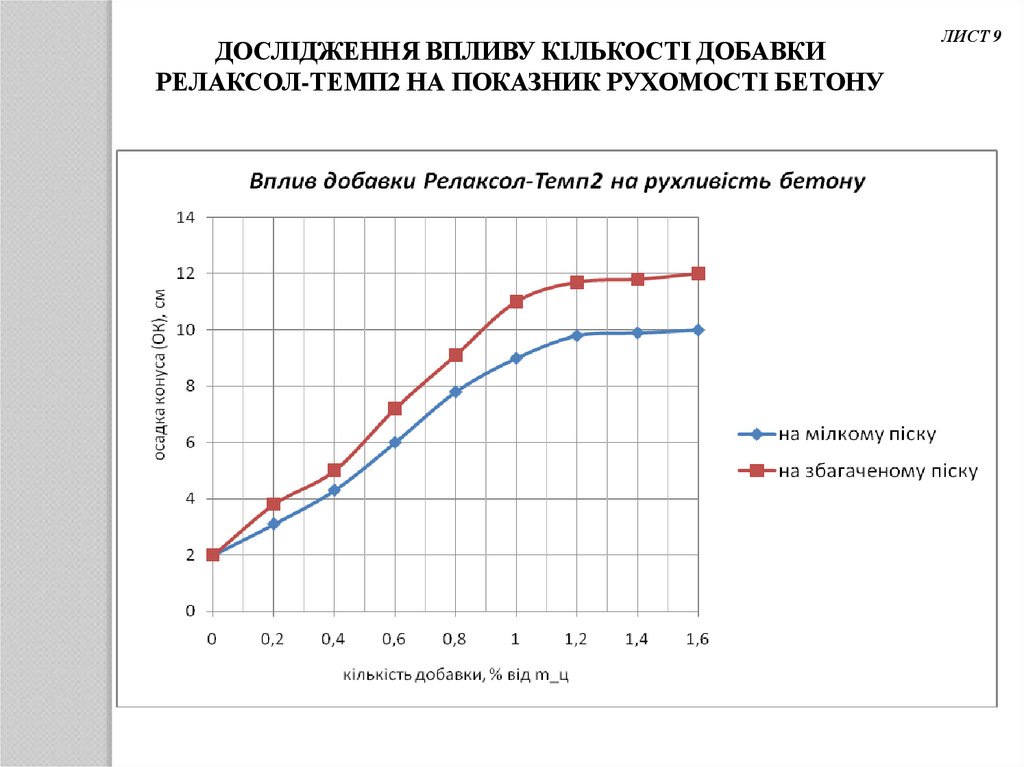

ДОСЛІДЖЕННЯ ВПЛИВУ КІЛЬКОСТІ ДОБАВКИ
РЕЛАКСОЛ-ТЕМП2 НА ПОКАЗНИК РУХОМОСТІ БЕТОНУ
ЛИСТ 9

10.

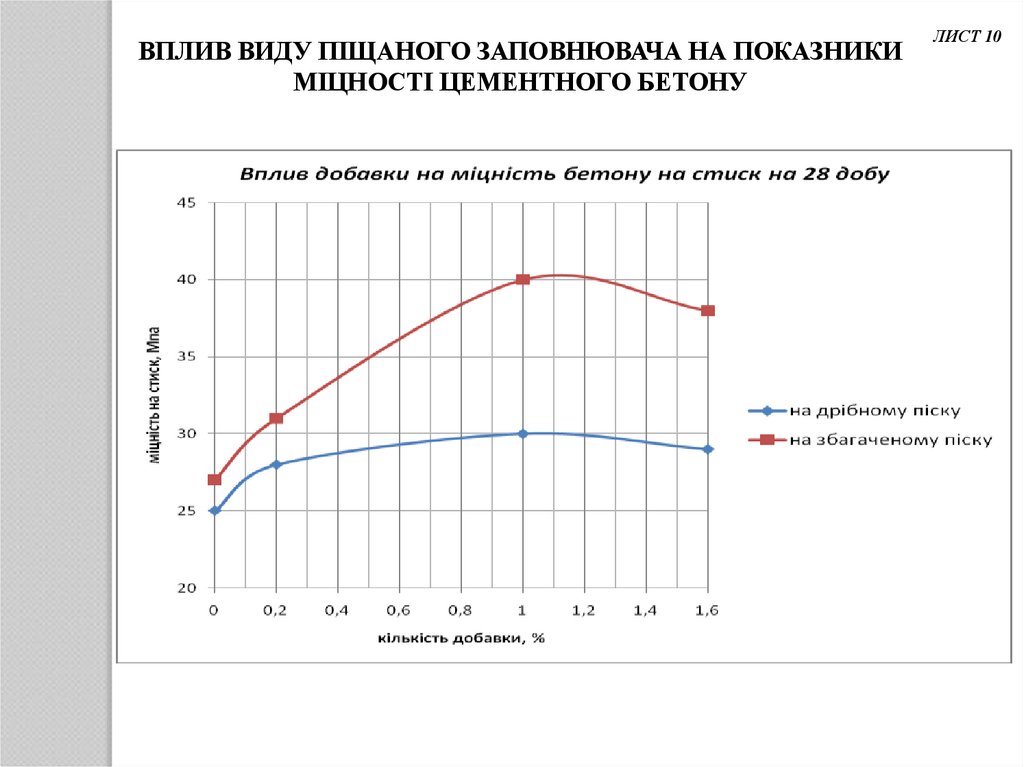

ВПЛИВ ВИДУ ПІЩАНОГО ЗАПОВНЮВАЧА НА ПОКАЗНИКИ
МІЦНОСТІ ЦЕМЕНТНОГО БЕТОНУ
ЛИСТ 10

11.

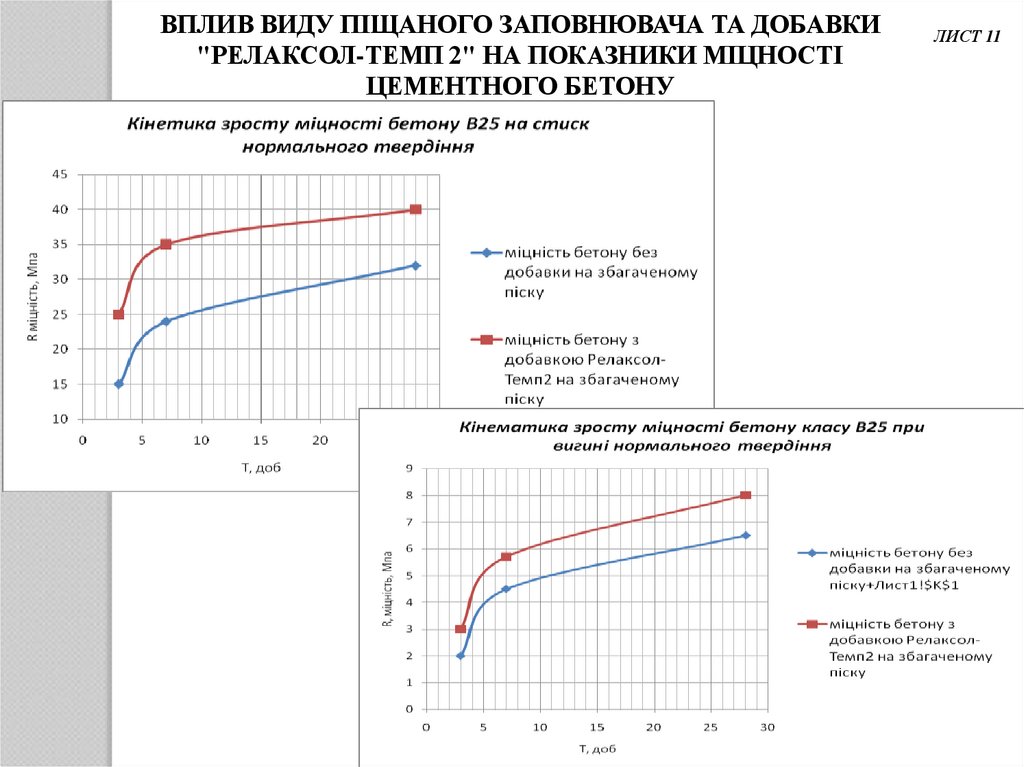

ВПЛИВ ВИДУ ПІЩАНОГО ЗАПОВНЮВАЧА ТА ДОБАВКИ
"РЕЛАКСОЛ-ТЕМП 2" НА ПОКАЗНИКИ МІЦНОСТІ
ЦЕМЕНТНОГО БЕТОНУ
ЛИСТ 11

12.

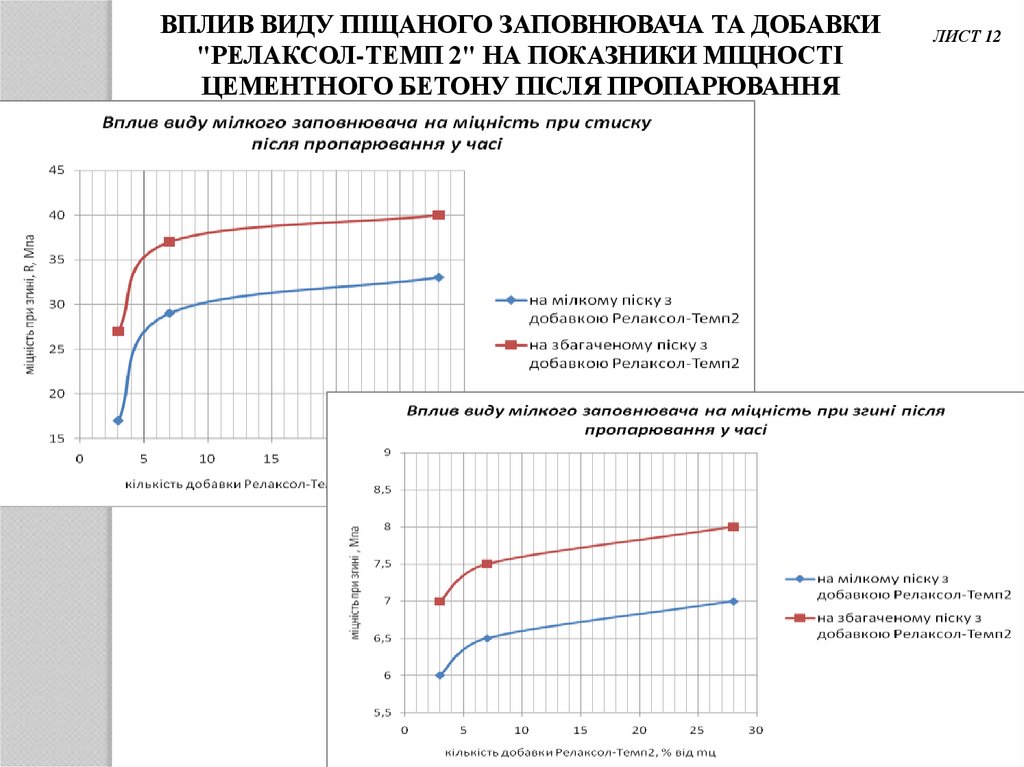

ВПЛИВ ВИДУ ПІЩАНОГО ЗАПОВНЮВАЧА ТА ДОБАВКИ
"РЕЛАКСОЛ-ТЕМП 2" НА ПОКАЗНИКИ МІЦНОСТІ
ЦЕМЕНТНОГО БЕТОНУ ПІСЛЯ ПРОПАРЮВАННЯ
ЛИСТ 12

13.

ЛИСТ 13

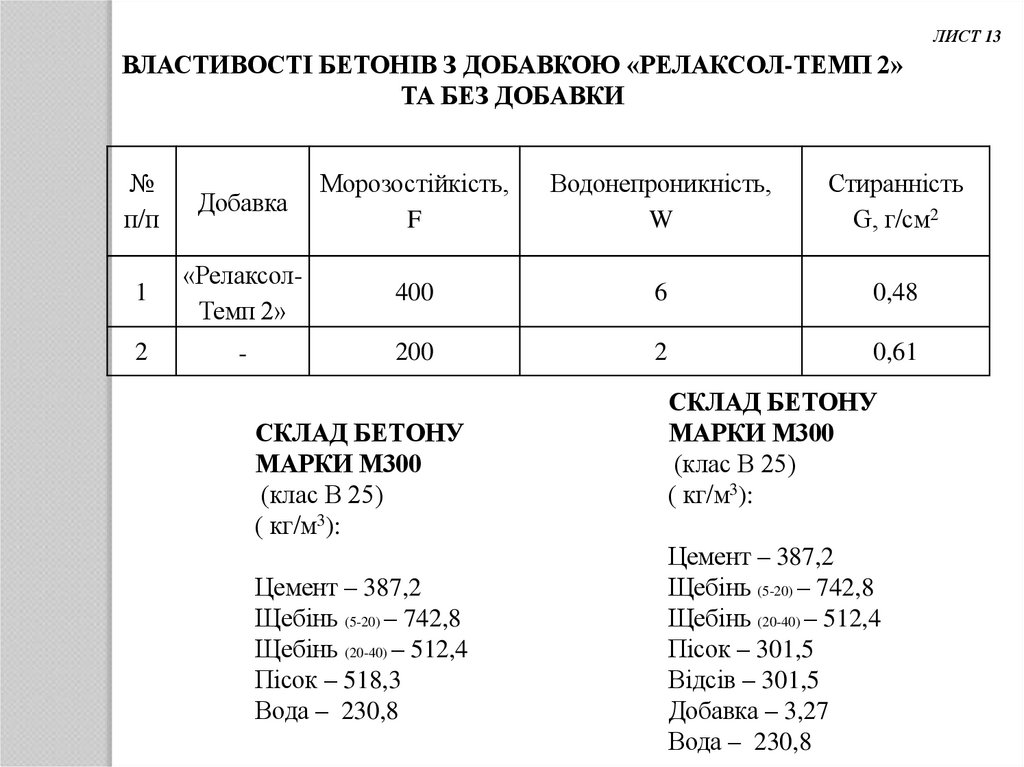

ВЛАСТИВОСТІ БЕТОНІВ З ДОБАВКОЮ «РЕЛАКСОЛ-ТЕМП 2»
ТА БЕЗ ДОБАВКИ
№
п/п
Добавка
Морозостійкість,
F
Водонепроникність,
W
Стиранність
G, г/см2
1
«РелаксолТемп 2»
400
6
0,48
2
-
200
2
0,61
СКЛАД БЕТОНУ
МАРКИ М300
(клас В 25)
( кг/м3):
Цемент – 387,2
Щебінь (5-20) – 742,8
Щебінь (20-40) – 512,4
Пісок – 518,3
Вода – 230,8
СКЛАД БЕТОНУ
МАРКИ М300
(клас В 25)
( кг/м3):
Цемент – 387,2
Щебінь (5-20) – 742,8
Щебінь (20-40) – 512,4
Пісок – 301,5
Відсів – 301,5
Добавка – 3,27
Вода – 230,8

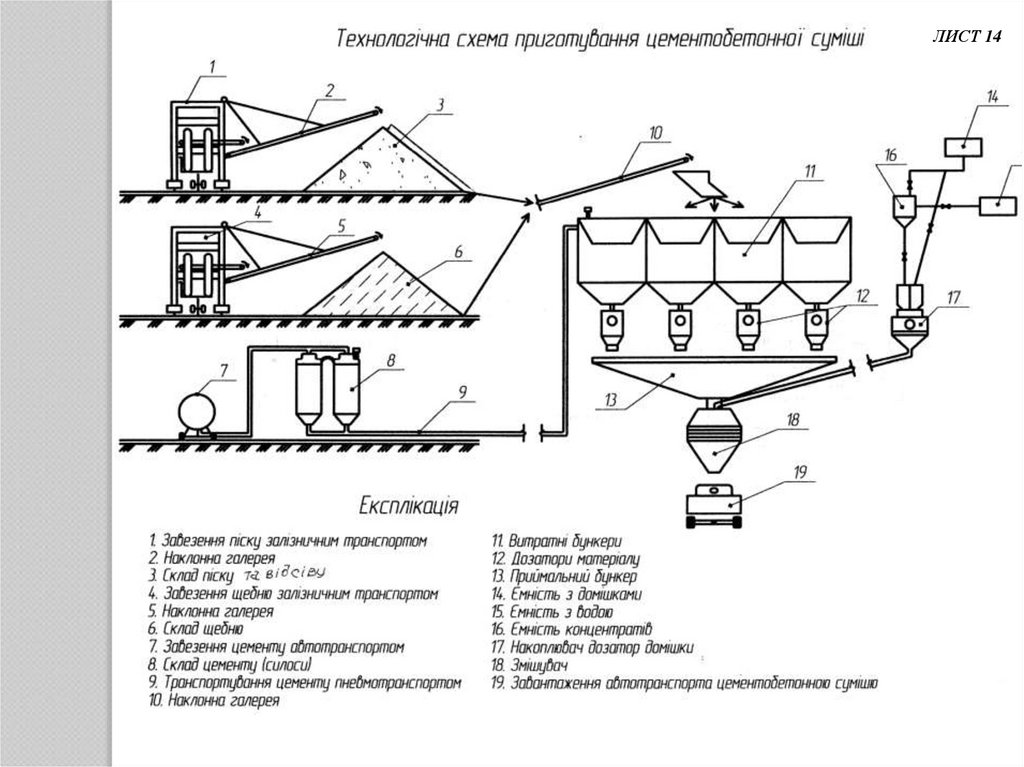

14.

ЛИСТ 14

15.

ЛИСТ 15

16.

ЛИСТ 16

17.

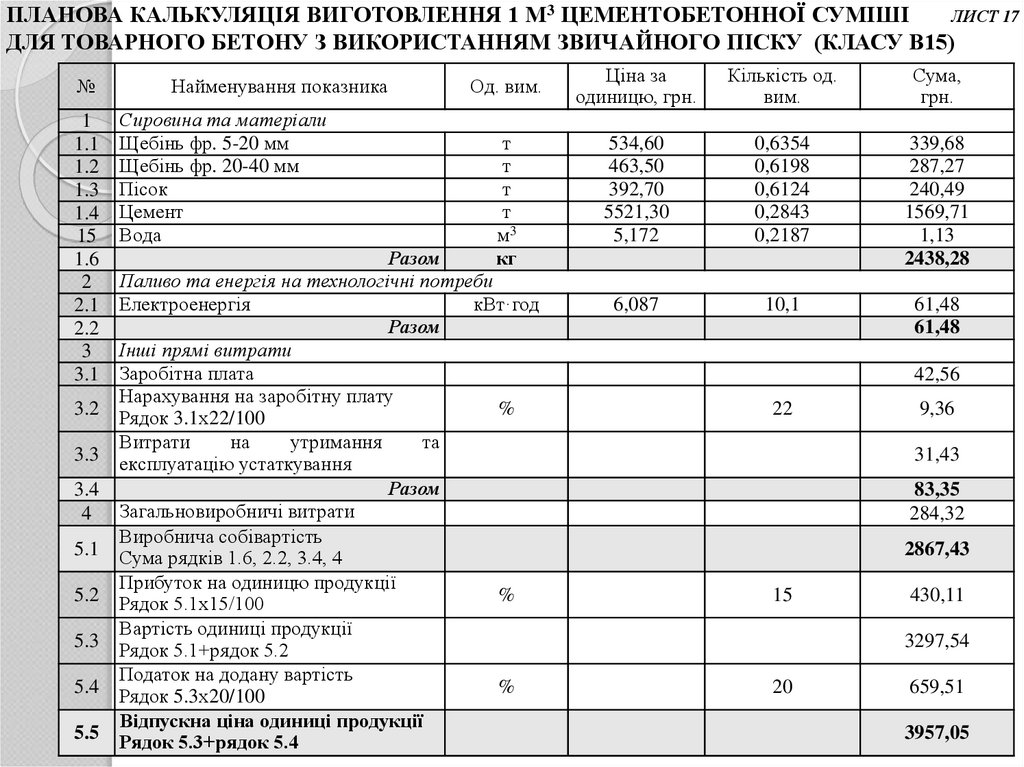

ПЛАНОВА КАЛЬКУЛЯЦІЯ ВИГОТОВЛЕННЯ 1 М3 ЦЕМЕНТОБЕТОННОЇ СУМІШІ
ЛИСТ 17
ДЛЯ ТОВАРНОГО БЕТОНУ З ВИКОРИСТАННЯМ ЗВИЧАЙНОГО ПІСКУ (КЛАСУ В15)
№
1
1.1
1.2
1.3
1.4
15
1.6
2
2.1
2.2
3
3.1
3.2
3.3
3.4
4
5.1
5.2
5.3
5.4
5.5
Найменування показника
Сировина та матеріали
Щебінь фр. 5-20 мм
Щебінь фр. 20-40 мм
Пісок
Цемент
Вода
Од. вим.
Ціна за
одиницю, грн.
Кількість од.
вим.
Сума,
грн.
т
т
т
т
м3
кг
534,60
463,50
392,70
5521,30
5,172
0,6354
0,6198
0,6124
0,2843
0,2187
339,68
287,27
240,49
1569,71
1,13
2438,28
6,087
10,1
61,48
61,48
Разом
Паливо та енергія на технологічні потреби
Електроенергія
кВт·год
Разом
Інші прямі витрати
Заробітна плата
Нарахування на заробітну плату
%
Рядок 3.1х22/100
Витрати
на
утримання
та
експлуатацію устаткування
Разом
Загальновиробничі витрати
Виробнича собівартість
Сума рядків 1.6, 2.2, 3.4, 4
Прибуток на одиницю продукції
%
Рядок 5.1х15/100
Вартість одиниці продукції
Рядок 5.1+рядок 5.2
Податок на додану вартість
%
Рядок 5.3х20/100
Відпускна ціна одиниці продукції
Рядок 5.3+рядок 5.4
42,56
22
9,36
31,43
83,35
284,32
2867,43
15
430,11
3297,54
20
659,51
3957,05

18.

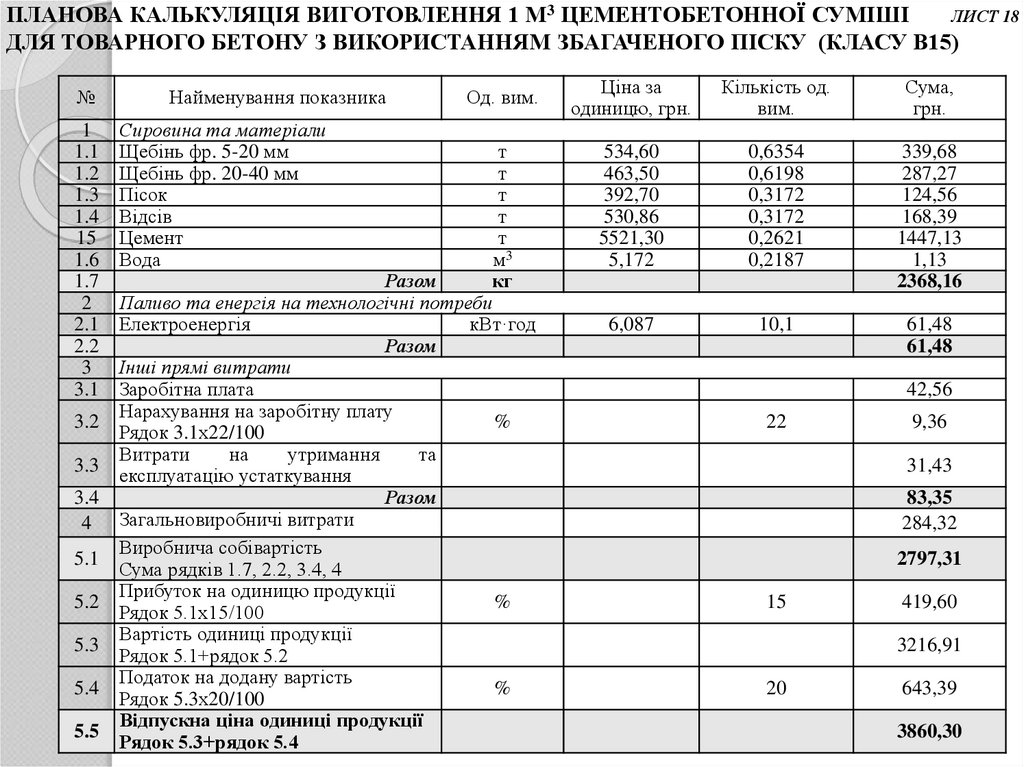

ПЛАНОВА КАЛЬКУЛЯЦІЯ ВИГОТОВЛЕННЯ 1 М3 ЦЕМЕНТОБЕТОННОЇ СУМІШІ
ЛИСТ 18
ДЛЯ ТОВАРНОГО БЕТОНУ З ВИКОРИСТАННЯМ ЗБАГАЧЕНОГО ПІСКУ (КЛАСУ В15)
№
1
1.1
1.2
1.3
1.4
15
1.6
1.7
2
2.1
2.2
3
3.1
3.2
3.3
3.4
4
5.1
5.2
5.3
5.4
5.5
Найменування показника
Сировина та матеріали
Щебінь фр. 5-20 мм
Щебінь фр. 20-40 мм
Пісок
Відсів
Цемент
Вода
Од. вим.
т
т
т
т
т
м3
Разом
кг
Паливо та енергія на технологічні потреби
Електроенергія
кВт·год
Разом
Інші прямі витрати
Заробітна плата
Нарахування на заробітну плату
%
Рядок 3.1х22/100
Витрати
на
утримання
та
експлуатацію устаткування
Разом
Загальновиробничі витрати
Виробнича собівартість
Сума рядків 1.7, 2.2, 3.4, 4
Прибуток на одиницю продукції
%
Рядок 5.1х15/100
Вартість одиниці продукції
Рядок 5.1+рядок 5.2
Податок на додану вартість
%
Рядок 5.3х20/100
Відпускна ціна одиниці продукції
Рядок 5.3+рядок 5.4
Ціна за
одиницю, грн.
Кількість од.
вим.
Сума,
грн.
534,60
463,50
392,70
530,86
5521,30
5,172
0,6354
0,6198
0,3172
0,3172
0,2621
0,2187
339,68
287,27
124,56
168,39
1447,13
1,13
2368,16
6,087
10,1
61,48
61,48
42,56
22
9,36
31,43
83,35
284,32
2797,31
15
419,60
3216,91
20
643,39
3860,30

19.

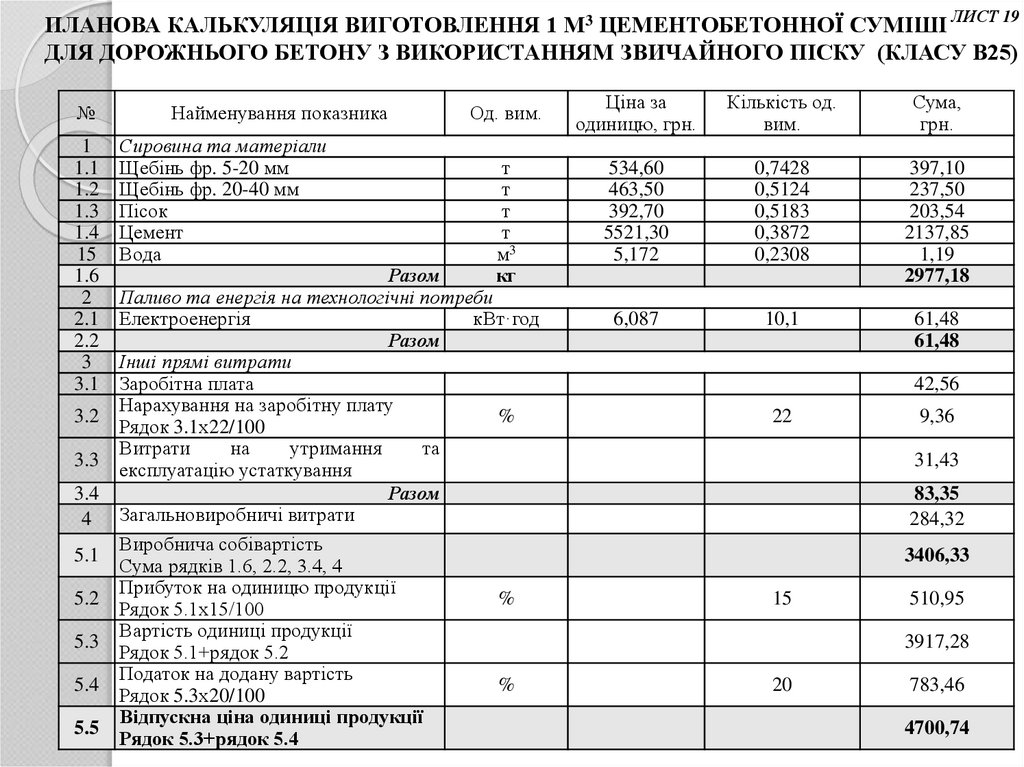

ПЛАНОВА КАЛЬКУЛЯЦІЯ ВИГОТОВЛЕННЯ 1 М3 ЦЕМЕНТОБЕТОННОЇ СУМІШІ ЛИСТ 19
ДЛЯ ДОРОЖНЬОГО БЕТОНУ З ВИКОРИСТАННЯМ ЗВИЧАЙНОГО ПІСКУ (КЛАСУ В25)
№
1
1.1
1.2
1.3
1.4
15
1.6
2
2.1
2.2
3
3.1
3.2
3.3
3.4
4
5.1
5.2
5.3
5.4
5.5
Найменування показника
Сировина та матеріали
Щебінь фр. 5-20 мм
Щебінь фр. 20-40 мм
Пісок
Цемент
Вода
Од. вим.
Ціна за
одиницю, грн.
Кількість од.
вим.
Сума,
грн.
т
т
т
т
м3
кг
534,60
463,50
392,70
5521,30
5,172
0,7428
0,5124
0,5183
0,3872
0,2308
397,10
237,50
203,54
2137,85
1,19
2977,18
6,087
10,1
61,48
61,48
Разом
Паливо та енергія на технологічні потреби
Електроенергія
кВт·год
Разом
Інші прямі витрати
Заробітна плата
Нарахування на заробітну плату
%
Рядок 3.1х22/100
Витрати
на
утримання
та
експлуатацію устаткування
Разом
Загальновиробничі витрати
Виробнича собівартість
Сума рядків 1.6, 2.2, 3.4, 4
Прибуток на одиницю продукції
%
Рядок 5.1х15/100
Вартість одиниці продукції
Рядок 5.1+рядок 5.2
Податок на додану вартість
%
Рядок 5.3х20/100
Відпускна ціна одиниці продукції
Рядок 5.3+рядок 5.4
42,56
22
9,36
31,43
83,35
284,32
3406,33
15
510,95
3917,28
20
783,46
4700,74

20.

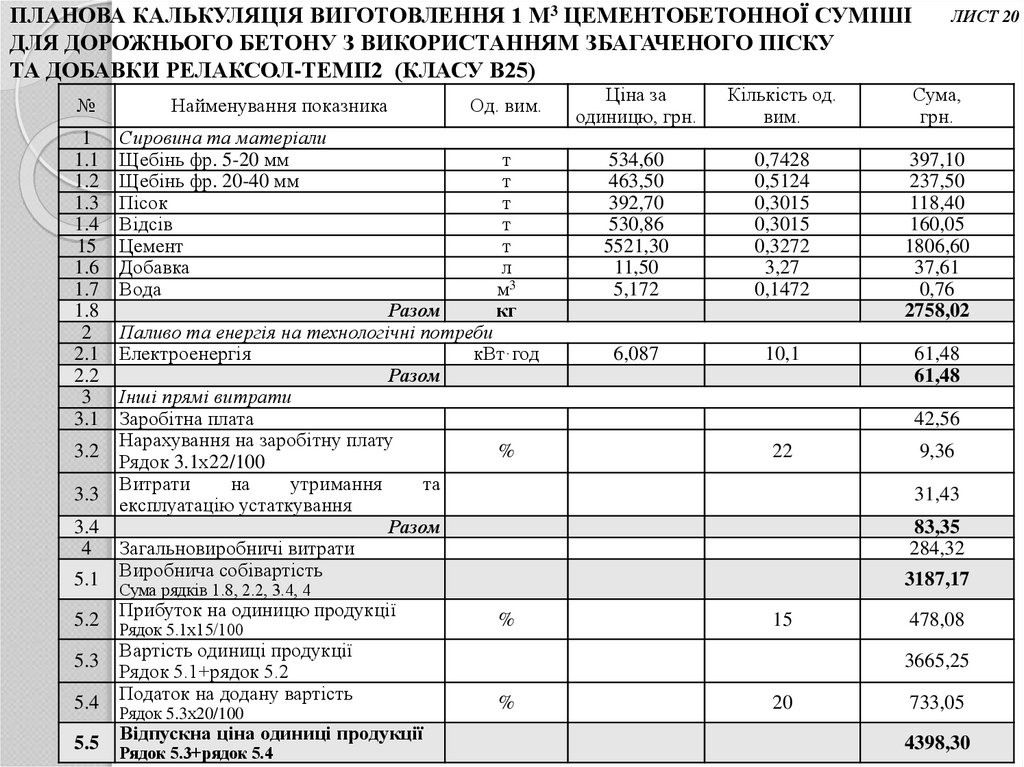

ПЛАНОВА КАЛЬКУЛЯЦІЯ ВИГОТОВЛЕННЯ 1 М3 ЦЕМЕНТОБЕТОННОЇ СУМІШІ
ДЛЯ ДОРОЖНЬОГО БЕТОНУ З ВИКОРИСТАННЯМ ЗБАГАЧЕНОГО ПІСКУ
ТА ДОБАВКИ РЕЛАКСОЛ-ТЕМП2 (КЛАСУ В25)
№
1
1.1
1.2
1.3
1.4
15
1.6
1.7
1.8
2
2.1
2.2
3
3.1
Найменування показника
Сировина та матеріали
Щебінь фр. 5-20 мм
Щебінь фр. 20-40 мм
Пісок
Відсів
Цемент
Добавка
Вода
Од. вим.
Ціна за
одиницю, грн.
Кількість од.
вим.
Сума,
грн.
т
т
т
т
т
л
м3
кг
534,60
463,50
392,70
530,86
5521,30
11,50
5,172
0,7428
0,5124
0,3015
0,3015
0,3272
3,27
0,1472
397,10
237,50
118,40
160,05
1806,60
37,61
0,76
2758,02
6,087
10,1
61,48
61,48
5.1
Разом
Паливо та енергія на технологічні потреби
Електроенергія
кВт·год
Разом
Інші прямі витрати
Заробітна плата
Нарахування на заробітну плату
%
Рядок 3.1х22/100
Витрати
на
утримання
та
експлуатацію устаткування
Разом
Загальновиробничі витрати
Виробнича собівартість
5.2
Прибуток на одиницю продукції
3.2
3.3
3.4
4
5.4
Вартість одиниці продукції
Рядок 5.1+рядок 5.2
Податок на додану вартість
5.5
Відпускна ціна одиниці продукції
5.3
42,56
22
Рядок 5.3х20/100
Рядок 5.3+рядок 5.4
%
9,36
31,43
83,35
284,32
3187,17
Сума рядків 1.8, 2.2, 3.4, 4
Рядок 5.1х15/100
ЛИСТ 20
15
478,08
3665,25
%
20
733,05
4398,30

21.

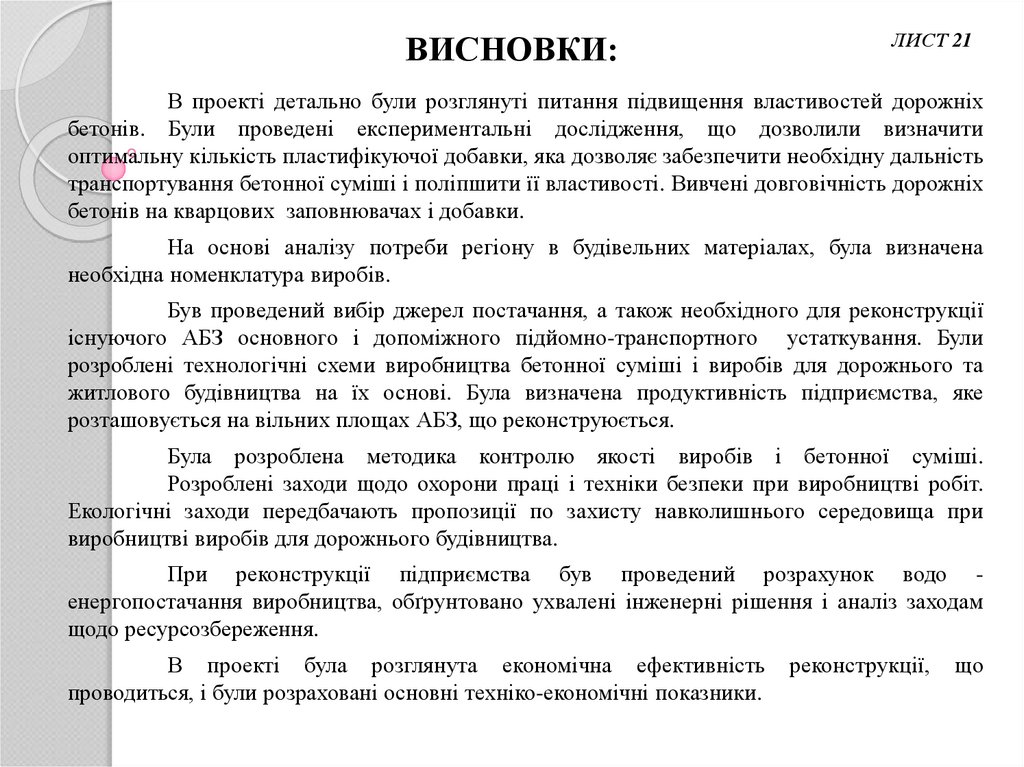

ВИСНОВКИ:
ЛИСТ 21
В проекті детально були розглянуті питання підвищення властивостей дорожніх
бетонів. Були проведені експериментальні дослідження, що дозволили визначити
оптимальну кількість пластифікуючої добавки, яка дозволяє забезпечити необхідну дальність
транспортування бетонної суміші і поліпшити її властивості. Вивчені довговічність дорожніх
бетонів на кварцових заповнювачах і добавки.
На основі аналізу потреби регіону в будівельних матеріалах, була визначена
необхідна номенклатура виробів.
Був проведений вибір джерел постачання, а також необхідного для реконструкції
існуючого АБЗ основного і допоміжного підйомно-транспортного устаткування. Були
розроблені технологічні схеми виробництва бетонної суміші і виробів для дорожнього та
житлового будівництва на їх основі. Була визначена продуктивність підприємства, яке
розташовується на вільних площах АБЗ, що реконструюється.
Була розроблена методика контролю якості виробів і бетонної суміші.
Розроблені заходи щодо охорони праці і техніки безпеки при виробництві робіт.
Екологічні заходи передбачають пропозиції по захисту навколишнього середовища при
виробництві виробів для дорожнього будівництва.
При реконструкції підприємства був проведений розрахунок водо енергопостачання виробництва, обґрунтовано ухвалені інженерні рішення і аналіз заходам
щодо ресурсозбереження.
В проекті була розглянута економічна ефективність
проводиться, і були розраховані основні техніко-економічні показники.
реконструкції,
що
