1.

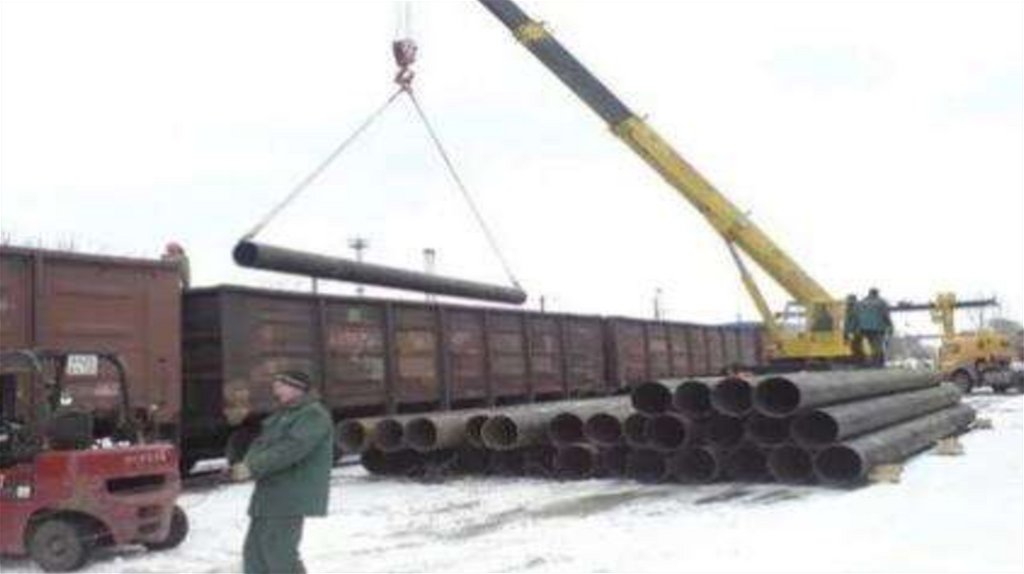

Выполнение погрузоразгрузочных работ труб
диаметром 300мм
автомобильным краном с
полувагона в автомобиль

2.

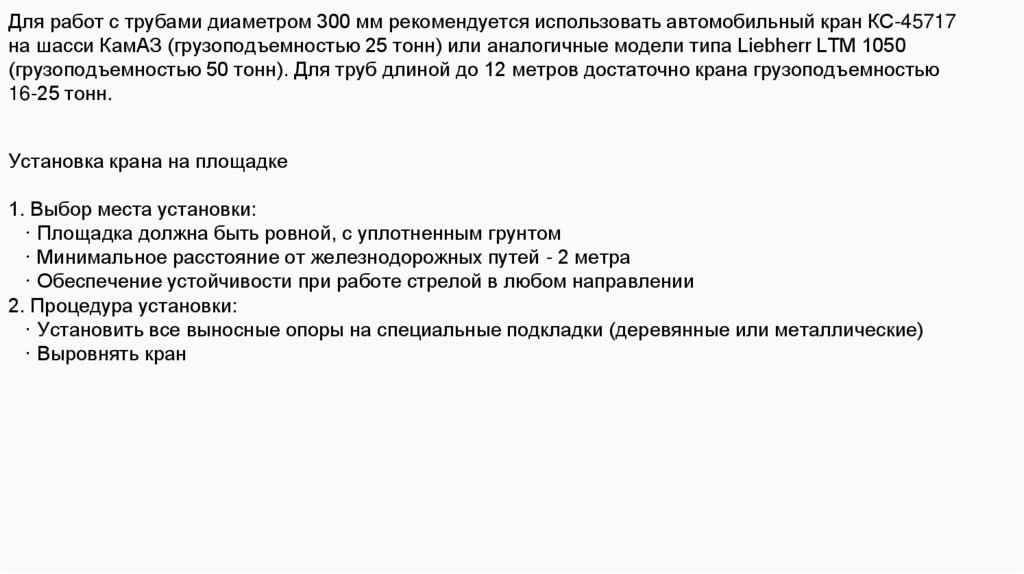

Для работ с трубами диаметром 300 мм рекомендуется использовать автомобильный кран КС-45717
на шасси КамАЗ (грузоподъемностью 25 тонн) или аналогичные модели типа Liebherr LTM 1050
(грузоподъемностью 50 тонн). Для труб длиной до 12 метров достаточно крана грузоподъемностью
16-25 тонн.
Установка крана на площадке
1. Выбор места установки:
· Площадка должна быть ровной, с уплотненным грунтом
· Минимальное расстояние от железнодорожных путей - 2 метра
· Обеспечение устойчивости при работе стрелой в любом направлении
2. Процедура установки:
· Установить все выносные опоры на специальные подкладки (деревянные или металлические)
· Выровнять кран

3.

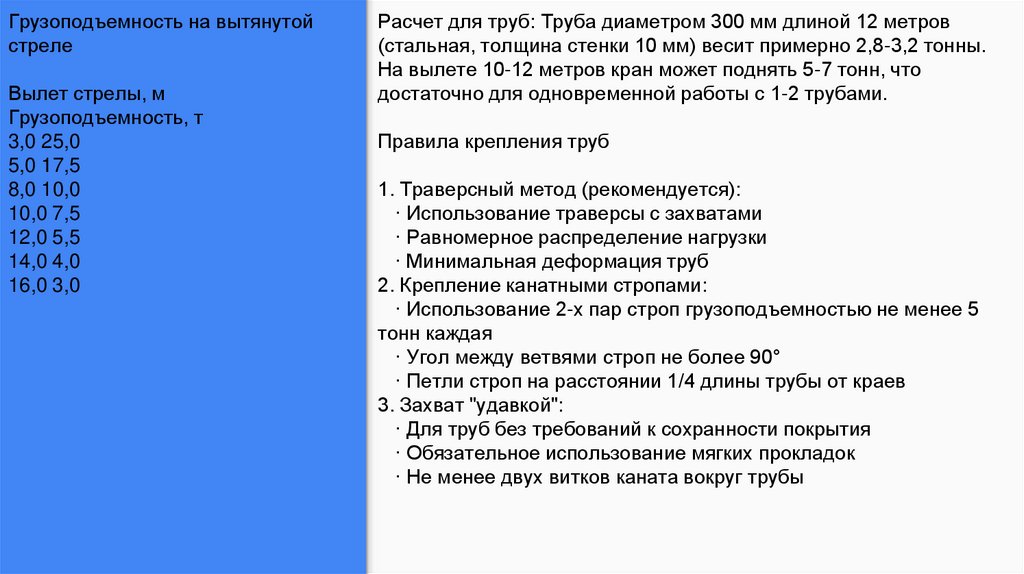

Грузоподъемность на вытянутой
стреле
Вылет стрелы, м
Грузоподъемность, т
3,0 25,0
5,0 17,5
8,0 10,0
10,0 7,5
12,0 5,5
14,0 4,0
16,0 3,0
Расчет для труб: Труба диаметром 300 мм длиной 12 метров
(стальная, толщина стенки 10 мм) весит примерно 2,8-3,2 тонны.
На вылете 10-12 метров кран может поднять 5-7 тонн, что
достаточно для одновременной работы с 1-2 трубами.
Правила крепления труб
1. Траверсный метод (рекомендуется):
· Использование траверсы с захватами
· Равномерное распределение нагрузки
· Минимальная деформация труб
2. Крепление канатными стропами:
· Использование 2-х пар строп грузоподъемностью не менее 5
тонн каждая
· Угол между ветвями строп не более 90°
· Петли строп на расстоянии 1/4 длины трубы от краев
3. Захват "удавкой":
· Для труб без требований к сохранности покрытия
· Обязательное использование мягких прокладок
· Не менее двух витков каната вокруг трубы

4.

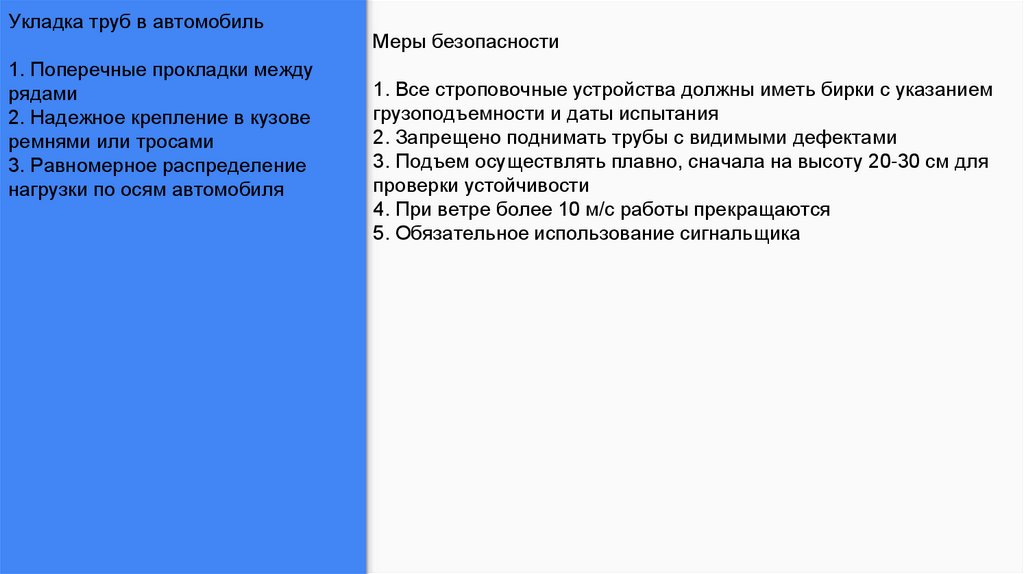

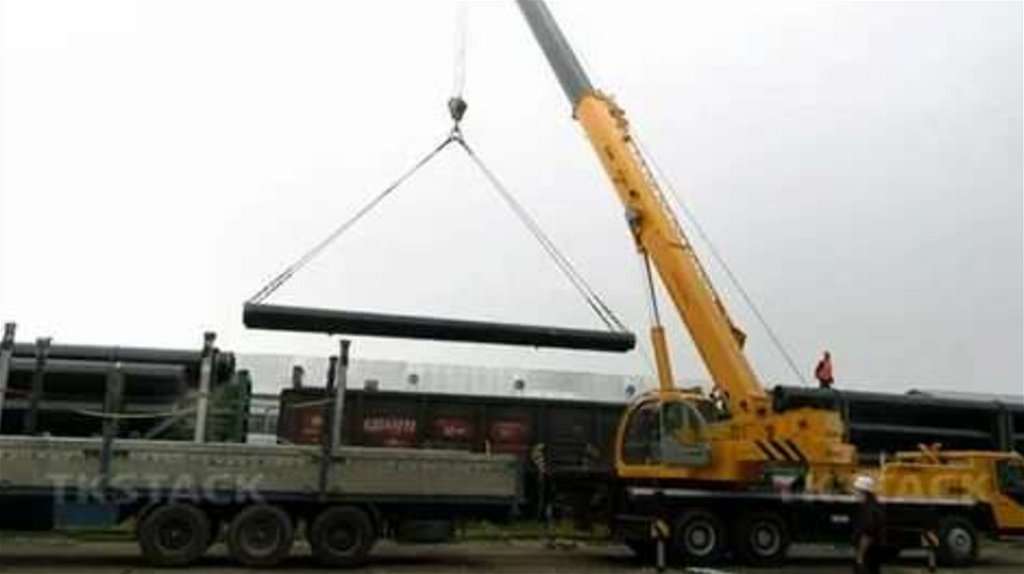

Укладка труб в автомобиль
1. Поперечные прокладки между
рядами
2. Надежное крепление в кузове
ремнями или тросами
3. Равномерное распределение
нагрузки по осям автомобиля
Меры безопасности
1. Все строповочные устройства должны иметь бирки с указанием
грузоподъемности и даты испытания
2. Запрещено поднимать трубы с видимыми дефектами
3. Подъем осуществлять плавно, сначала на высоту 20-30 см для
проверки устойчивости
4. При ветре более 10 м/с работы прекращаются
5. Обязательное использование сигнальщика
