оборудование для мониторинга состояния атмосферного воздуха

1.

Современное оборудование для
мониторинга качества атмосферного воздуха
Оперативное отслеживание изменений в составе атмосферы
является основополагающим элементом в стратегии охраны
окружающей среды и обеспечения санитарно-гигиенических
норм. В условиях растущей индустриализации и урбанизации,
потребность в современных аналитических системах
становится все более острой. Подробно рассмотрим
передовые технологии и оборудование, доступные сегодня
для всестороннего анализа состава воздуха, а также их
применение в различных отраслях, включая нефтегазовую
промышленность.
Выполнил студент 1 курса группы ЭиОТОНП
Чудинов Никита

2.

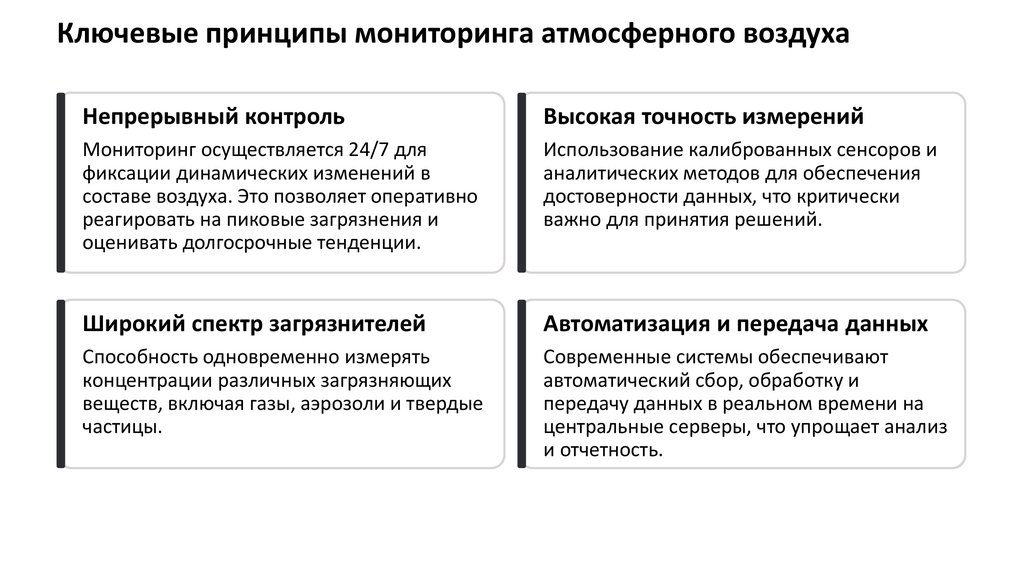

Ключевые принципы мониторинга атмосферного воздуха
Непрерывный контроль
Высокая точность измерений
Мониторинг осуществляется 24/7 для
фиксации динамических изменений в
составе воздуха. Это позволяет оперативно
реагировать на пиковые загрязнения и
оценивать долгосрочные тенденции.
Использование калиброванных сенсоров и
аналитических методов для обеспечения
достоверности данных, что критически
важно для принятия решений.
Широкий спектр загрязнителей
Автоматизация и передача данных
Способность одновременно измерять
концентрации различных загрязняющих
веществ, включая газы, аэрозоли и твердые
частицы.
Современные системы обеспечивают
автоматический сбор, обработку и
передачу данных в реальном времени на
центральные серверы, что упрощает анализ
и отчетность.

3.

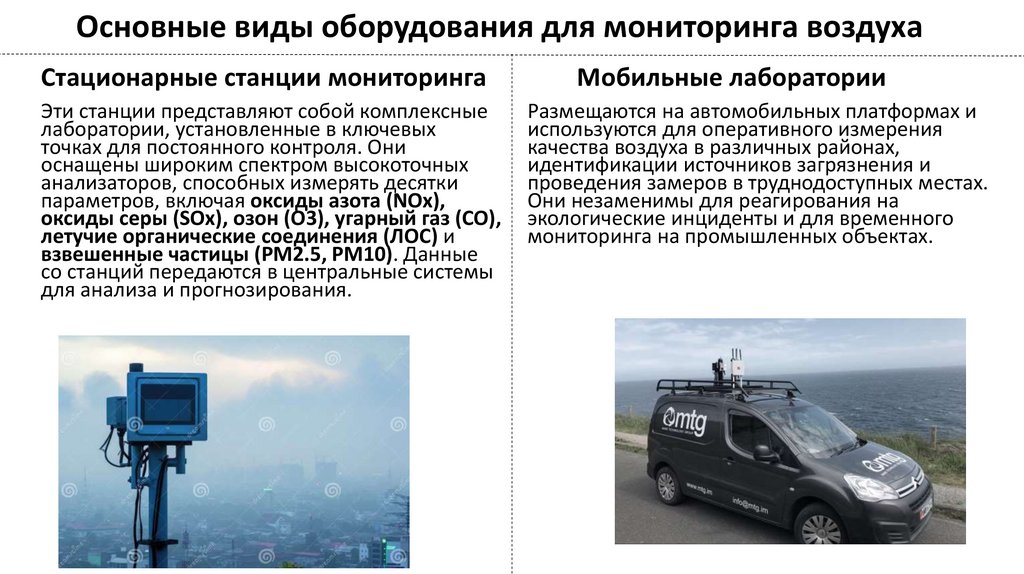

Основные виды оборудования для мониторинга воздуха
Стационарные станции мониторинга
Эти станции представляют собой комплексные
лаборатории, установленные в ключевых
точках для постоянного контроля. Они
оснащены широким спектром высокоточных
анализаторов, способных измерять десятки
параметров, включая оксиды азота (NOx),
оксиды серы (SOx), озон (O3), угарный газ (CO),
летучие органические соединения (ЛОС) и
взвешенные частицы (PM2.5, PM10). Данные
со станций передаются в центральные системы
для анализа и прогнозирования.
Мобильные лаборатории
Размещаются на автомобильных платформах и
используются для оперативного измерения
качества воздуха в различных районах,
идентификации источников загрязнения и
проведения замеров в труднодоступных местах.
Они незаменимы для реагирования на
экологические инциденты и для временного
мониторинга на промышленных объектах.

4.

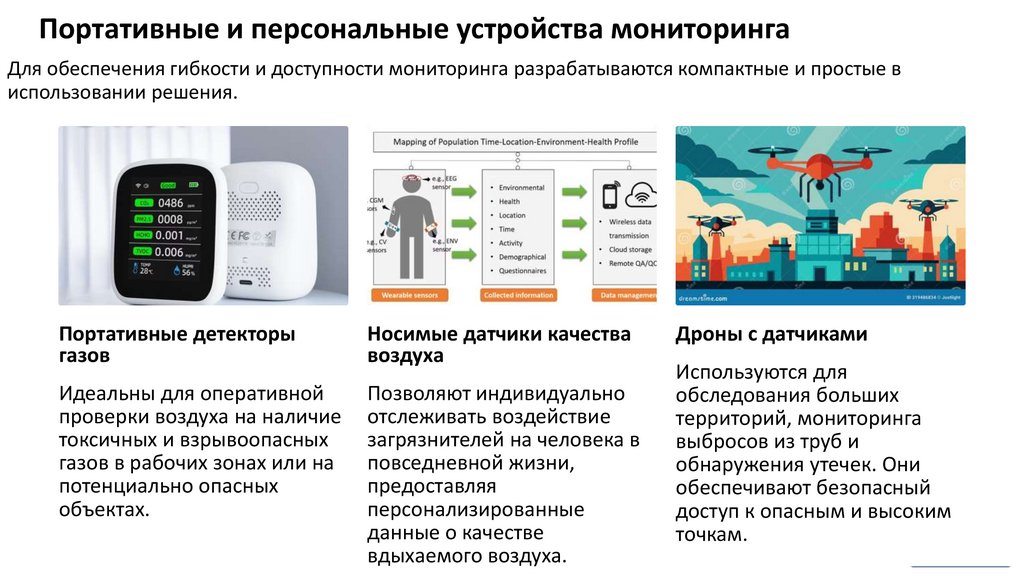

Портативные и персональные устройства мониторинга
Для обеспечения гибкости и доступности мониторинга разрабатываются компактные и простые в
использовании решения.
Портативные детекторы
газов
Носимые датчики качества
воздуха
Идеальны для оперативной
проверки воздуха на наличие
токсичных и взрывоопасных
газов в рабочих зонах или на
потенциально опасных
объектах.
Позволяют индивидуально
отслеживать воздействие
загрязнителей на человека в
повседневной жизни,
предоставляя
персонализированные
данные о качестве
вдыхаемого воздуха.
Дроны с датчиками
Используются для
обследования больших
территорий, мониторинга
выбросов из труб и
обнаружения утечек. Они
обеспечивают безопасный
доступ к опасным и высоким
точкам.

5.

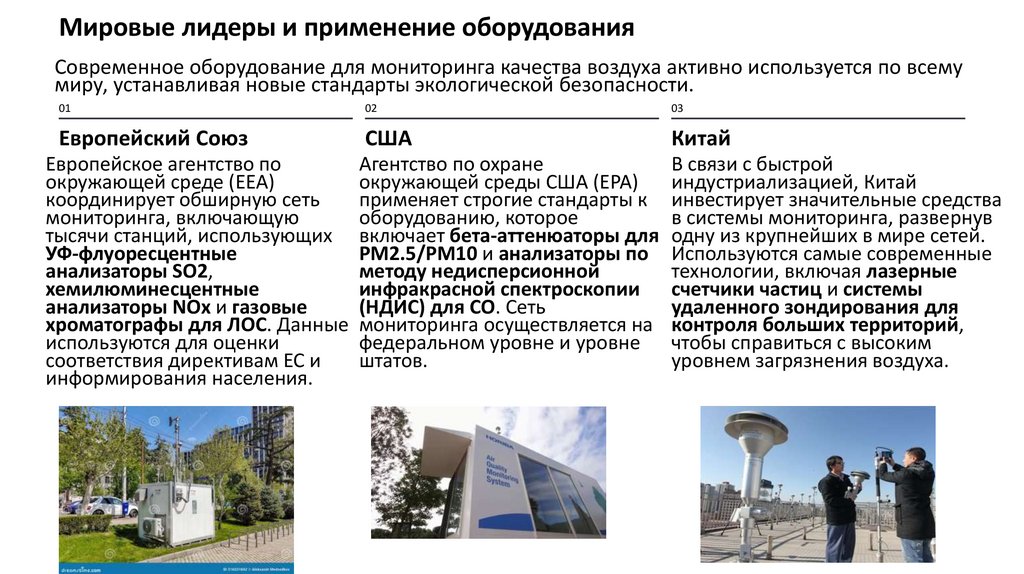

Мировые лидеры и применение оборудования
Современное оборудование для мониторинга качества воздуха активно используется по всему
миру, устанавливая новые стандарты экологической безопасности.
01
02
03
Европейский Союз
США
Китай
Европейское агентство по
Агентство по охране
В связи с быстрой
окружающей среде (EEA)
окружающей среды США (EPA)
индустриализацией, Китай
координирует обширную сеть
применяет строгие стандарты к инвестирует значительные средства
мониторинга, включающую
оборудованию, которое
в системы мониторинга, развернув
тысячи станций, использующих включает бета-аттенюаторы для одну из крупнейших в мире сетей.
УФ-флуоресцентные
PM2.5/PM10 и анализаторы по Используются самые современные
анализаторы SO2,
методу недисперсионной
технологии, включая лазерные
хемилюминесцентные
инфракрасной спектроскопии счетчики частиц и системы
анализаторы NOx и газовые
(НДИС) для CO. Сеть
удаленного зондирования для
хроматографы для ЛОС. Данные мониторинга осуществляется на контроля больших территорий,
используются для оценки
федеральном уровне и уровне чтобы справиться с высоким
соответствия директивам ЕС и
штатов.
уровнем загрязнения воздуха.
информирования населения.

6.

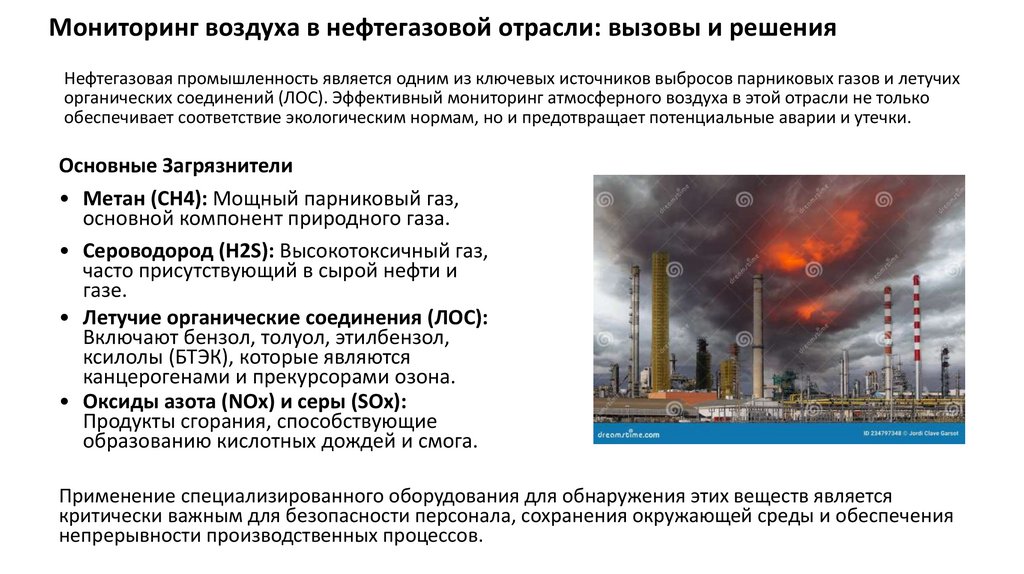

Мониторинг воздуха в нефтегазовой отрасли: вызовы и решения
Нефтегазовая промышленность является одним из ключевых источников выбросов парниковых газов и летучих
органических соединений (ЛОС). Эффективный мониторинг атмосферного воздуха в этой отрасли не только
обеспечивает соответствие экологическим нормам, но и предотвращает потенциальные аварии и утечки.
Основные Загрязнители
• Метан (CH4): Мощный парниковый газ,
основной компонент природного газа.
• Сероводород (H2S): Высокотоксичный газ,
часто присутствующий в сырой нефти и
газе.
• Летучие органические соединения (ЛОС):
Включают бензол, толуол, этилбензол,
ксилолы (БТЭК), которые являются
канцерогенами и прекурсорами озона.
• Оксиды азота (NOx) и серы (SOx):
Продукты сгорания, способствующие
образованию кислотных дождей и смога.
Применение специализированного оборудования для обнаружения этих веществ является
критически важным для безопасности персонала, сохранения окружающей среды и обеспечения
непрерывности производственных процессов.

7.

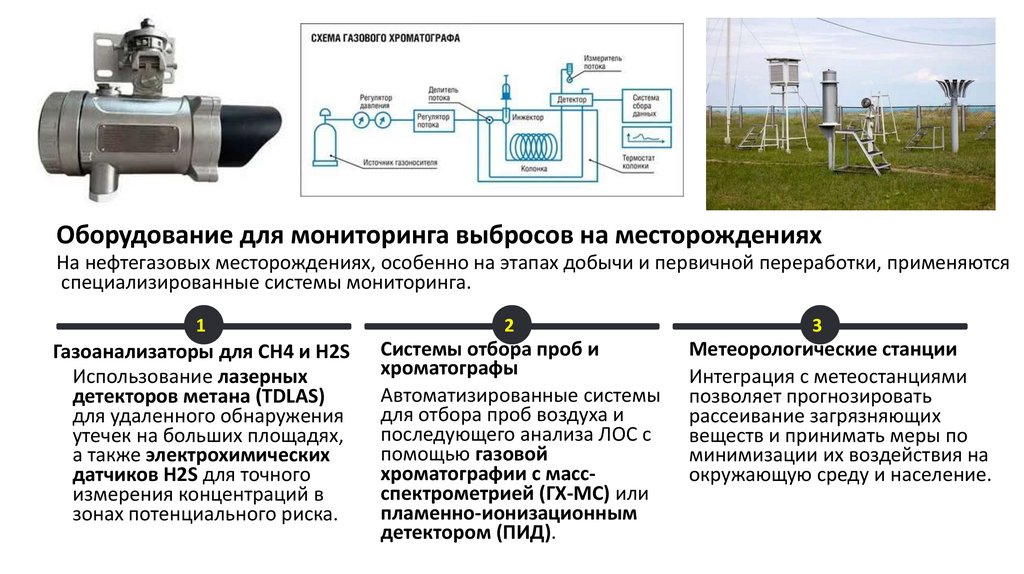

Оборудование для мониторинга выбросов на месторождениях
На нефтегазовых месторождениях, особенно на этапах добычи и первичной переработки, применяются
специализированные системы мониторинга.
1
2
Газоанализаторы для CH4 и H2S
Использование лазерных
детекторов метана (TDLAS)
для удаленного обнаружения
утечек на больших площадях,
а также электрохимических
датчиков H2S для точного
измерения концентраций в
зонах потенциального риска.
Системы отбора проб и
хроматографы
Автоматизированные системы
для отбора проб воздуха и
последующего анализа ЛОС с
помощью газовой
хроматографии с массспектрометрией (ГХ-МС) или
пламенно-ионизационным
детектором (ПИД).
3
Метеорологические станции
Интеграция с метеостанциями
позволяет прогнозировать
рассеивание загрязняющих
веществ и принимать меры по
минимизации их воздействия на
окружающую среду и население.

8.

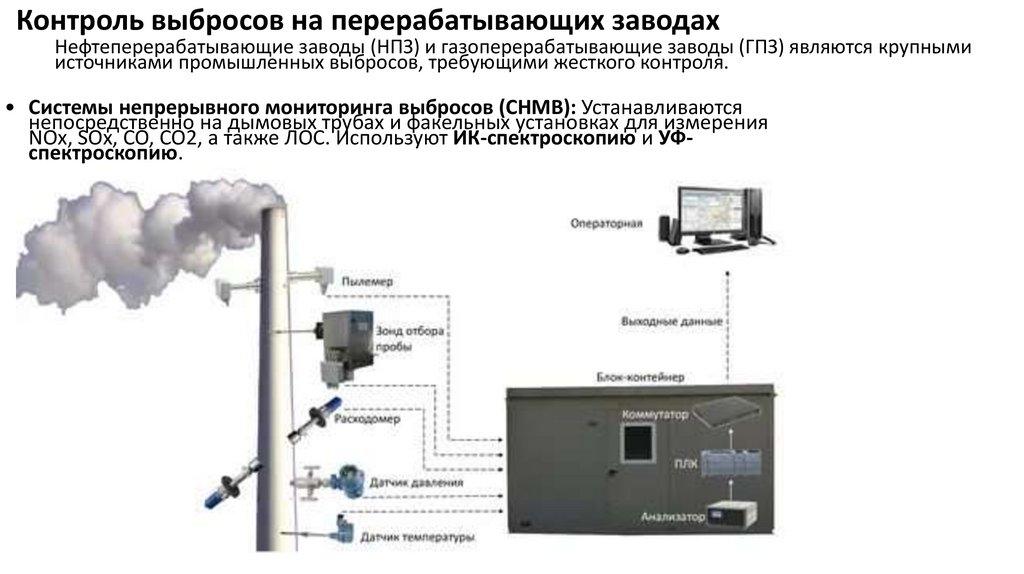

Контроль выбросов на перерабатывающих заводах
Нефтеперерабатывающие заводы (НПЗ) и газоперерабатывающие заводы (ГПЗ) являются крупными
источниками промышленных выбросов, требующими жесткого контроля.
• Системы непрерывного мониторинга выбросов (СНМВ): Устанавливаются
непосредственно на дымовых трубах и факельных установках для измерения
NOx, SOx, CO, CO2, а также ЛОС. Используют ИК-спектроскопию и УФспектроскопию.

9.

• Дистанционные системы зондирования (DOAS, FTIR): Позволяют измерять
концентрации загрязнителей на больших расстояниях, например, на границах
промышленных зон, для оценки общего влияния объекта.

10.

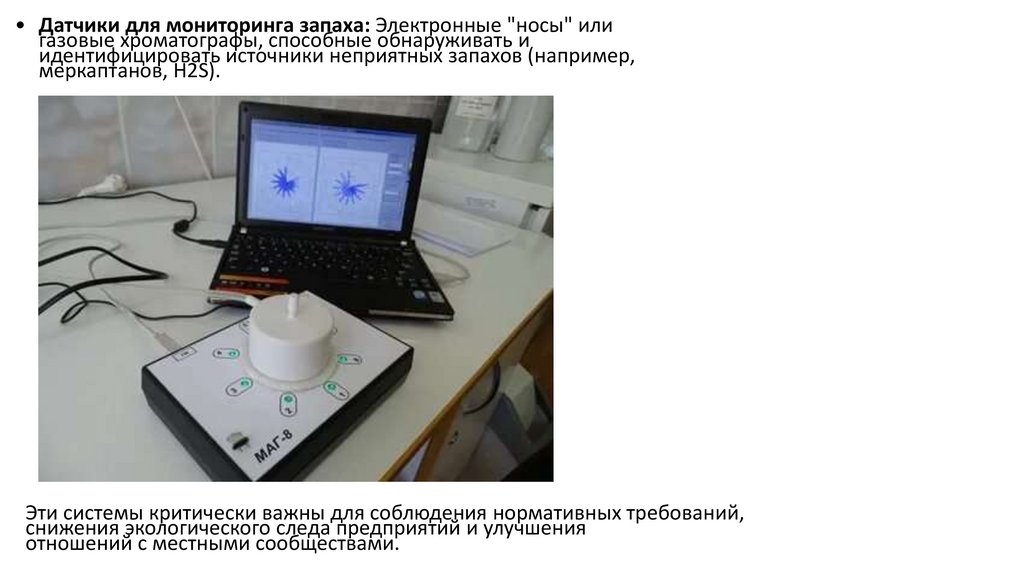

• Датчики для мониторинга запаха: Электронные "носы" или
газовые хроматографы, способные обнаруживать и
идентифицировать источники неприятных запахов (например,
меркаптанов, H2S).
Эти системы критически важны для соблюдения нормативных требований,
снижения экологического следа предприятий и улучшения
отношений с местными сообществами.

11.

Мониторинг воздуха на транспорте и распределении
Транспортировка нефти и газа, а также их распределение, также представляют потенциальные риски
для качества атмосферного воздуха.
Мониторинг трубопроводов: Используются волоконно-оптические датчики и системы акустического
обнаружения для выявления утечек метана и других газов. Дроны с инфракрасными камерами также
применяются для визуализации невидимых утечек.

12.

Контроль выбросов от танкеров и терминалов: Портативные и
стационарные анализаторы используются для контроля выбросов
органических соединений (например, бензола) и сероводорода на
нефтеналивных терминалах и в портовых зонах.

13.

Станции газораспределения: Автоматические датчики CH4 и CO
устанавливаются на компрессорных и газораспределительных станциях
для контроля атмосферы и предотвращения аварийных ситуаций.
