1. Изучение устройства, принципа действия и характеристик полупроводникового металлооксидного газового сенсора

Отчёт по практике
Студента группы 2091
Воронкова Ивана Александровича

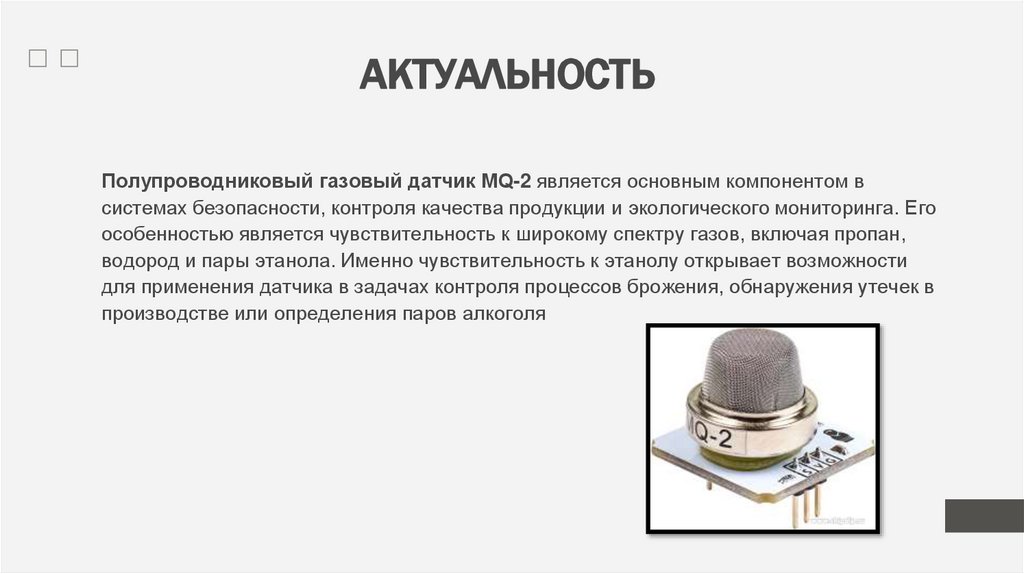

2. АКТУАЛЬНОСТЬ

Полупроводниковый газовый датчик MQ-2 является основным компонентом в
системах безопасности, контроля качества продукции и экологического мониторинга. Его
особенностью является чувствительность к широкому спектру газов, включая пропан,
водород и пары этанола. Именно чувствительность к этанолу открывает возможности
для применения датчика в задачах контроля процессов брожения, обнаружения утечек в
производстве или определения паров алкоголя

3.

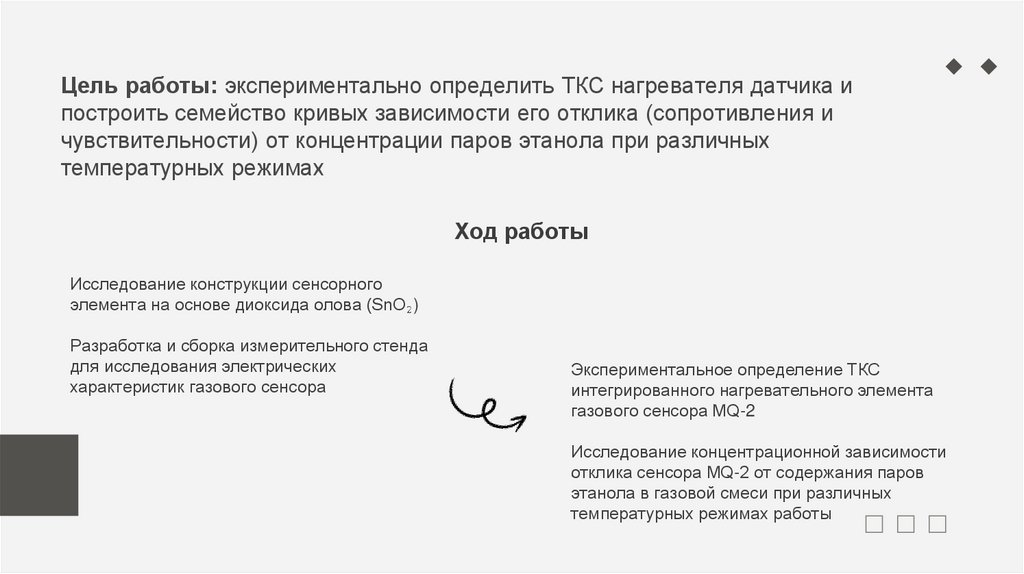

Цель работы: экспериментально определить ТКС нагревателя датчика и
построить семейство кривых зависимости его отклика (сопротивления и
чувствительности) от концентрации паров этанола при различных
температурных режимах
Ход работы
Исследование конструкции сенсорного
элемента на основе диоксида олова (SnO₂)
Разработка и сборка измерительного стенда
для исследования электрических
характеристик газового сенсора
Экспериментальное определение ТКС
интегрированного нагревательного элемента
газового сенсора MQ-2
Исследование концентрационной зависимости
отклика сенсора MQ-2 от содержания паров
этанола в газовой смеси при различных
температурных режимах работы

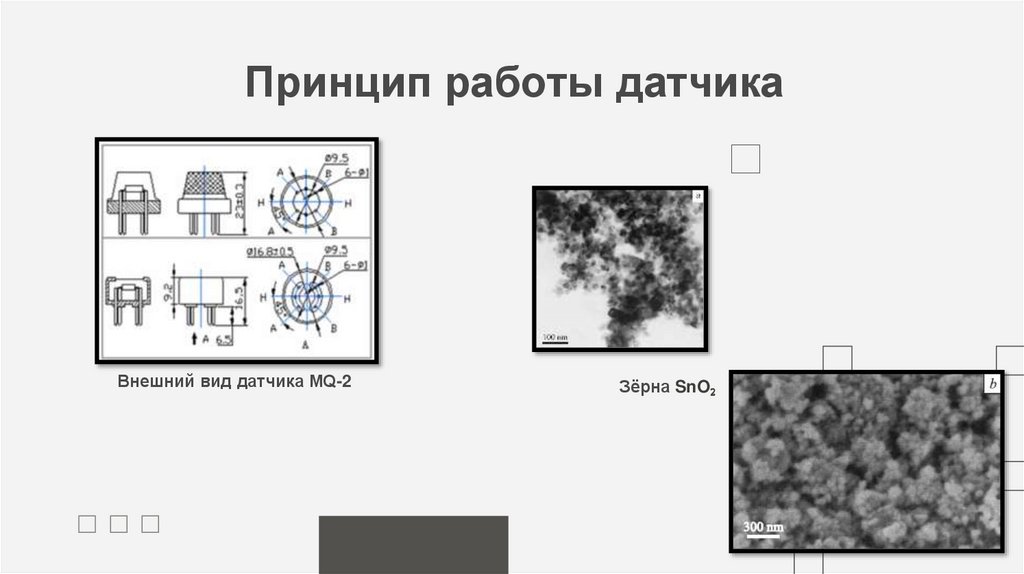

4. Принцип работы датчика

Внешний вид датчика MQ-2
Зёрна SnO₂

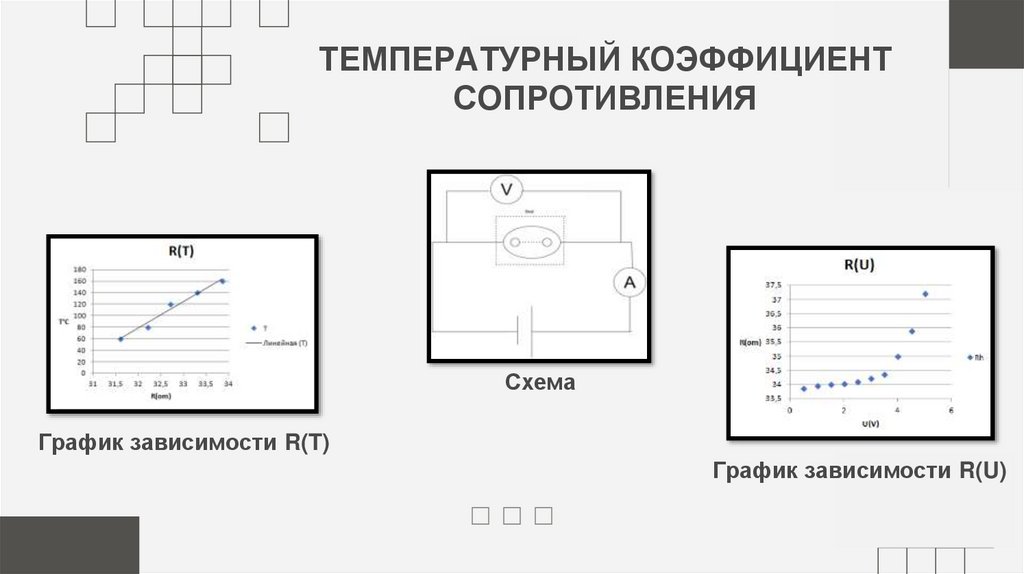

5. ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ СОПРОТИВЛЕНИЯ

Схема
График зависимости R(T)
График зависимости R(U)

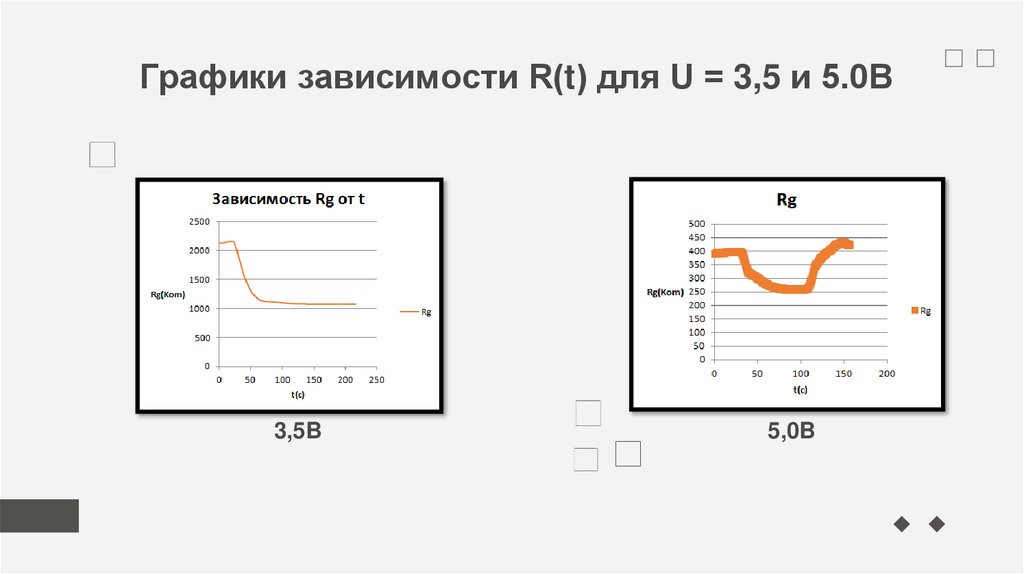

6. Графики зависимости R(t) для U = 3,5 и 5.0В

3,5B
5,0B

7.

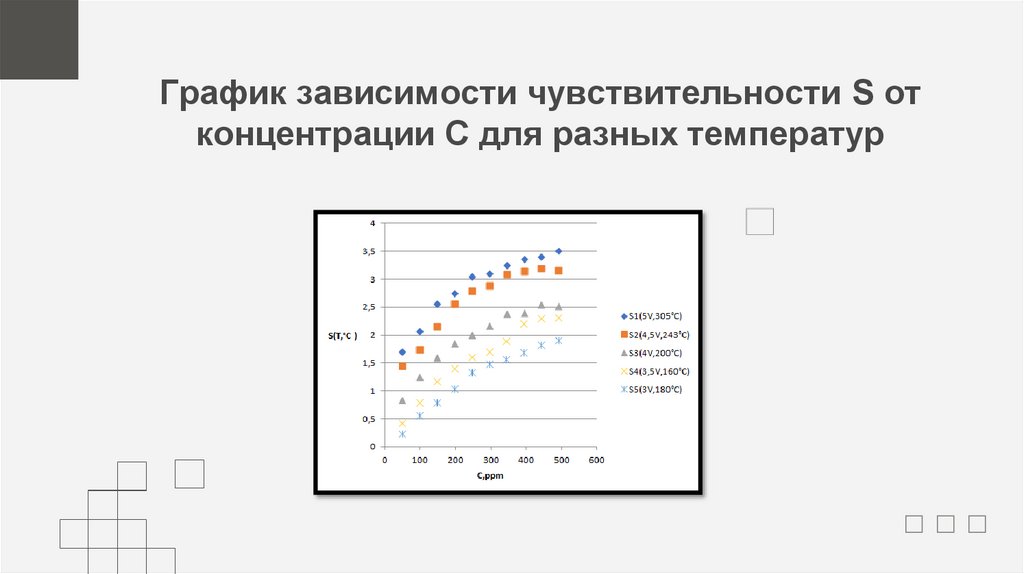

График зависимости чувствительности S от
концентрации C для разных температур

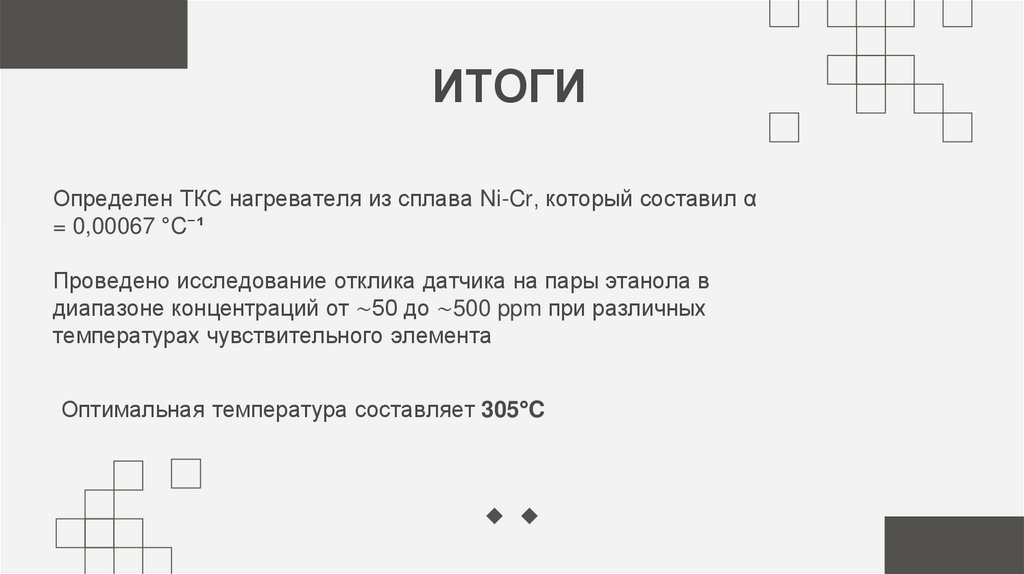

8. ИТОГИ

Определен ТКС нагревателя из сплава Ni-Cr, который составил α
= 0,00067 °C⁻¹
Проведено исследование отклика датчика на пары этанола в
диапазоне концентраций от ∼50 до ∼500 ppm при различных
температурах чувствительного элемента
Оптимальная температура составляет 305°C

9. СПАСИБО ЗА ВНИМАНИЕ!!
