Шубин, 61, циркон

1.

Иркутский государственный университет
Геологический факультет
Кафедра полезных ископаемых, геохимии, минералогии и петрографии
ПРЕЗЕНТАЦИЯ НА ТЕМУ
«
ЦИРКОН»
по дисциплине «Кристаллография»
Специальность 21.05.02 Прикладная геология
Выполнил:
Студент 1 курса очного отделения,
группа 05161-ДС
К. В. Шубин
Преподаватель:
доцент кафедры полезных ископаемых,
геохимии, минералогии и петрографии
А. Ф. Летникова
Иркутск 2025

2.

Общие сведения
Название минерала: Циркон
Химическая формула: ZrSiO₄
Характерные особенности:
• Цвет: Бесцветный, коричневый, желтый, красный.
• Блеск: Алмазный, сильный.
• Твердость: 7,5 по шкале Мооса.
• Важный акцессорный минерал в магматических и метаморфических
породах.
Рис. Циркон. Внешний вид

3.

Месторождения циркона
Месторождения циркона в России
Распространенность:
Широко
распространенный
акцессорный минерал. Сопутствует гранитам, сиенитам,
пегматитам.
В России:
• Кольский полуостров – апатит-магнетитовые руды.
• Уральские россыпи (Ильмено-миаскитовые комплексы).
• Сибирь
–
в
кимберлитовых
трубках
Якутии
(алмазоносные россыпи), а
также
в
щелочных
породах Маймеча-Котуйской провинции.
• Архангельская
область
–
в
алмазоносных
месторождениях (россыпи).
• Карелия, Кавказ, Забайкалье – в пегматитах и гранитах.

4.

Месторождения циркона
Месторождения циркона в зарубежных странах
• Австралия – крупнейшие россыпные месторождения
(восточное и западное побережья).
• Бразилия, США (Флорида, Джорджия) – россыпи в
прибрежных песках.
• Индия, Шри-Ланка – в россыпях драгоценных камней
(гиацинт-циркон).
• Канада – в щелочных породах и пегматитах.
• Норвегия, Мадагаскар, Таиланд, Вьетнам

5.

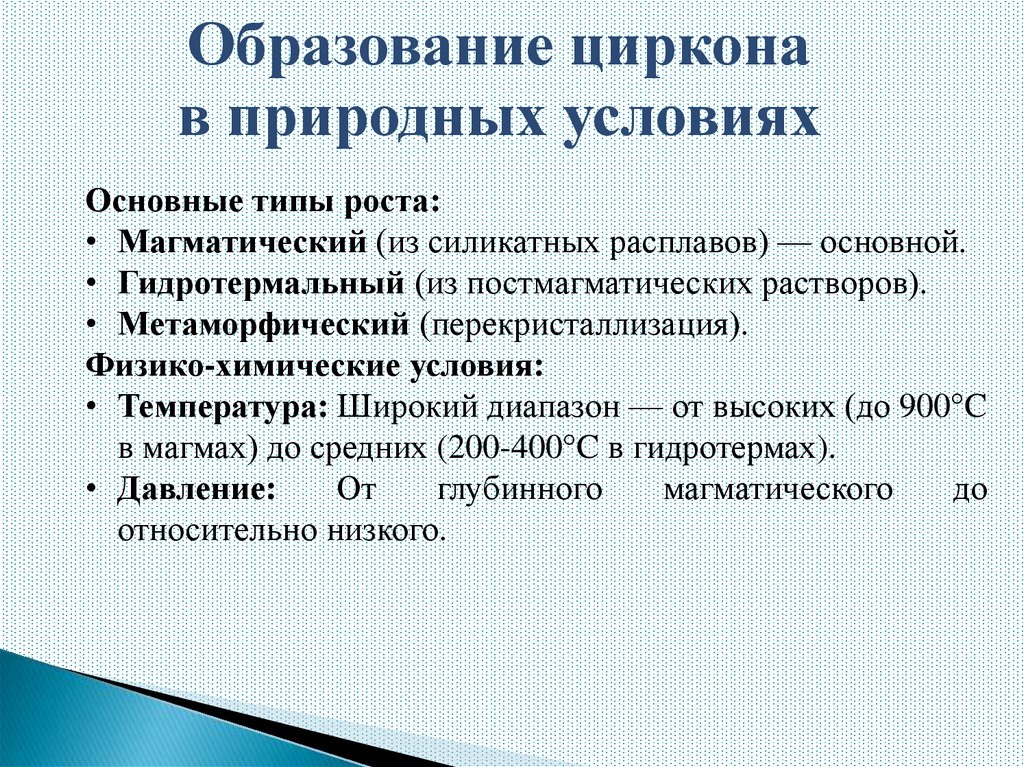

Образование циркона
в природных условиях
Основные типы роста:
• Магматический (из силикатных расплавов) — основной.
• Гидротермальный (из постмагматических растворов).
• Метаморфический (перекристаллизация).
Физико-химические условия:
• Температура: Широкий диапазон — от высоких (до 900°C
в магмах) до средних (200-400°C в гидротермах).
• Давление:
От
глубинного
магматического
до
относительно низкого.

6.

Образование циркона
в природных условиях
Циркон встречается в
виде
редко
вкрапленных
кристалликов в магматических
интрузивных породах.
В метаморфизованных
осадочных
породах
встречается в виде реликтовых
окатанных зерен.
Одним из первых
выделяется из магмы .
Застывание лавы, образование магмы

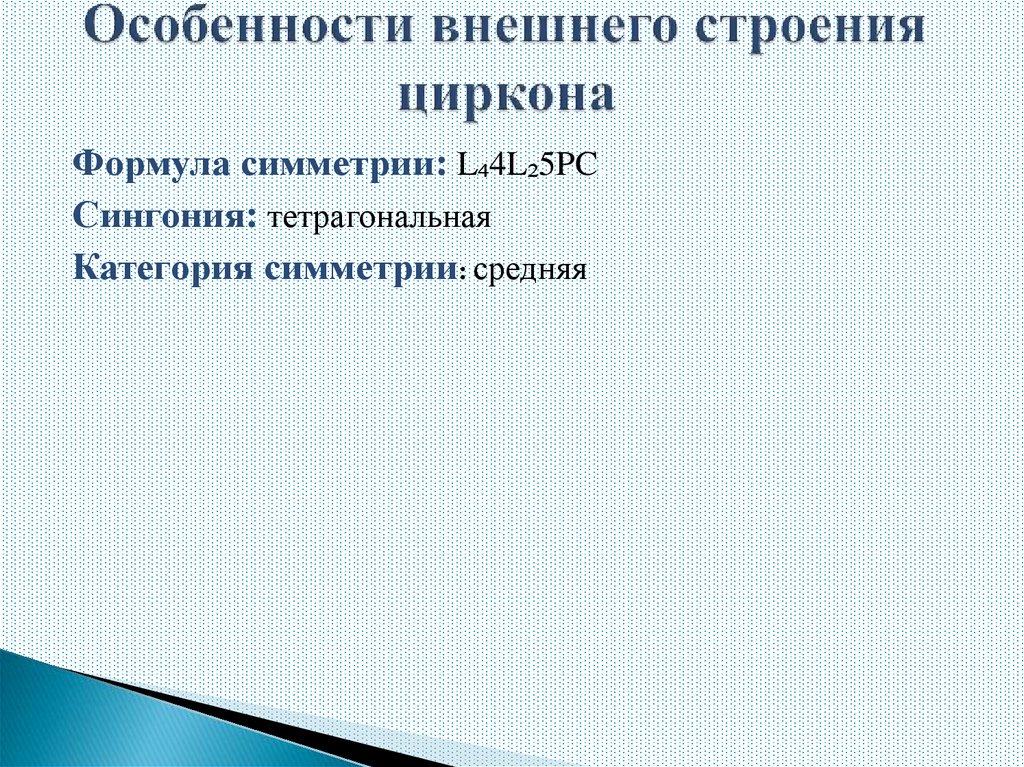

7. Особенности внешнего строения циркона

Формула симметрии: L⁴4L²5PC.
Сингония: тетрагональная
Категория симметрии: средняя

8. Особенности внешнего строения циркона

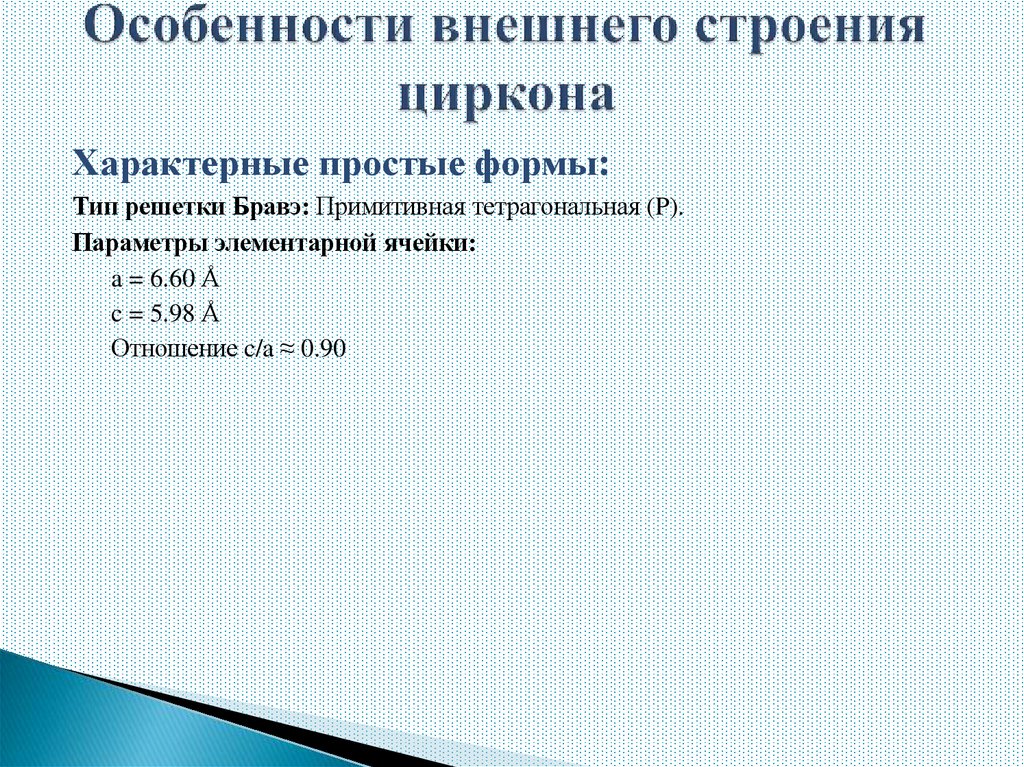

9. Особенности внешнего строения циркона

Характерные простые формы:
Тип решетки Бравэ: Примитивная тетрагональная (P).
Параметры элементарной ячейки:
a = 6.60 Å
c = 5.98 Å
Отношение c/a ≈ 0.90

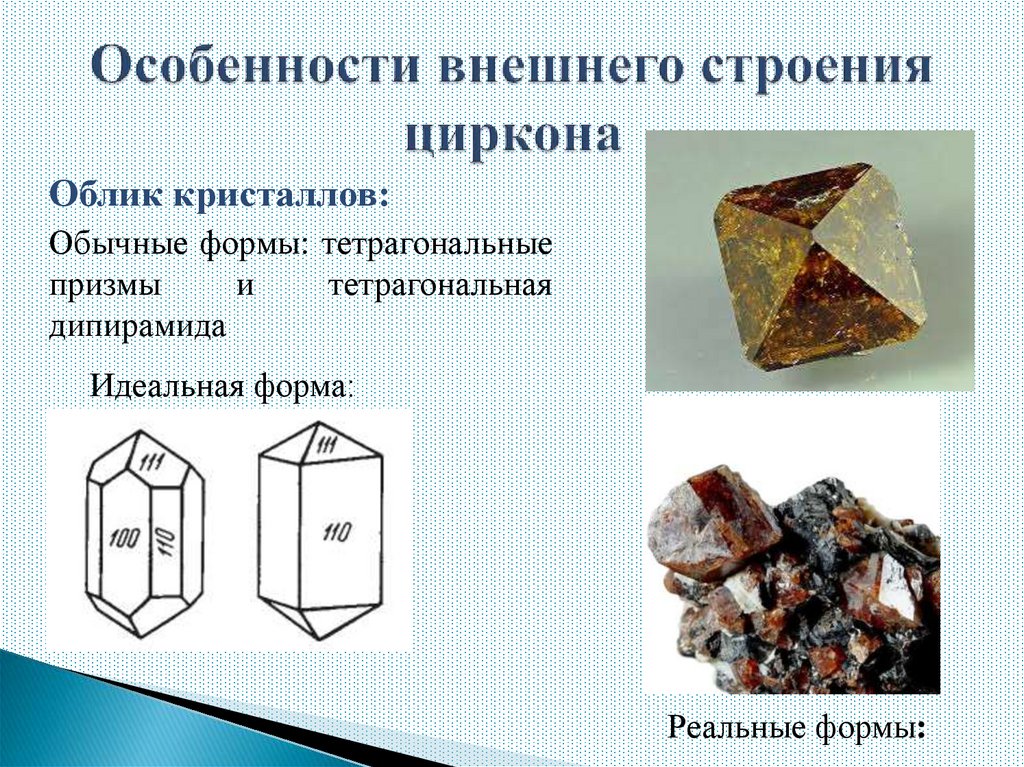

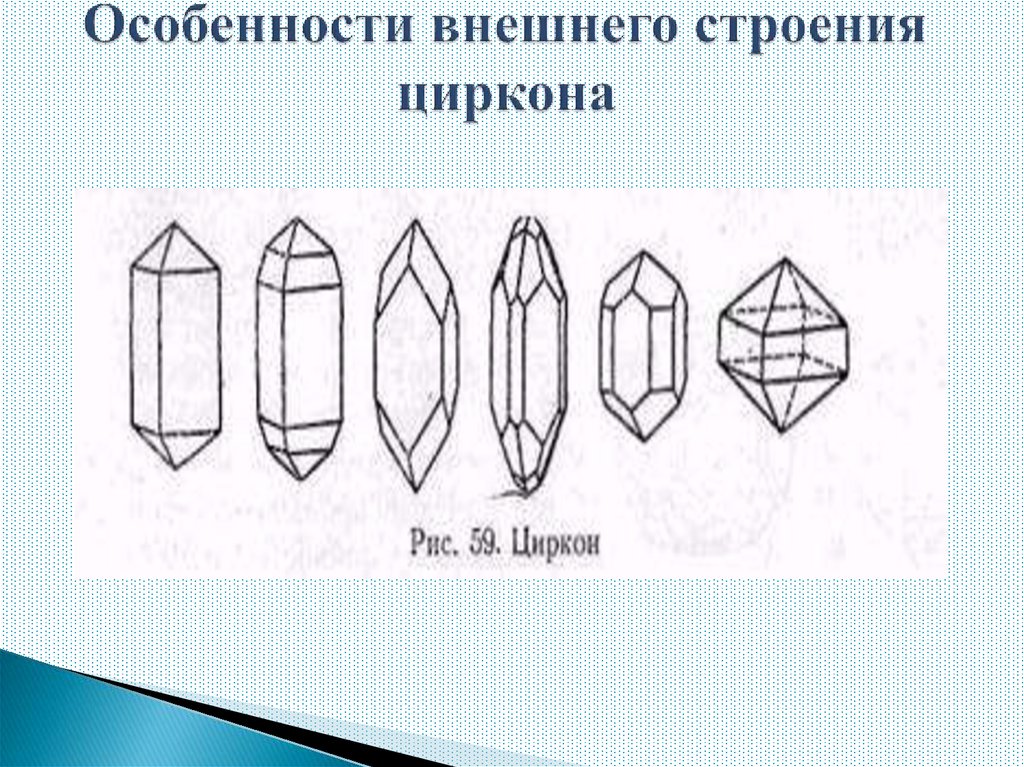

10. Особенности внешнего строения циркона

Облик кристаллов:
Обычные формы: тетрагональные
призмы
и
тетрагональная
дипирамида
Идеальная форма:
Реальные формы:

11. Особенности внутреннего строения циркона

Кристаллическая структура:
Циркон
имеет
типичную
радикал-ионную
структуру,
состоящую
из
анионных групп SiO42- и
катионов Zr4+, окруженных
восемью
кислородными
ионами.
- циркон
- кислород
- кремний

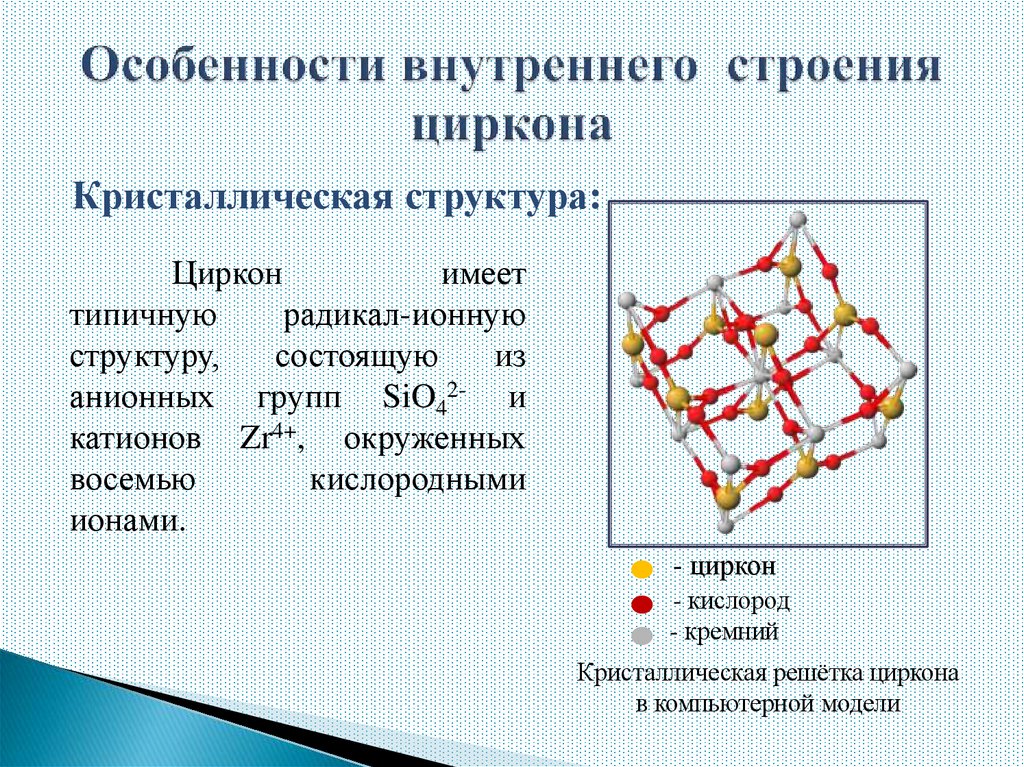

Кристаллическая решётка циркона
в компьютерной модели

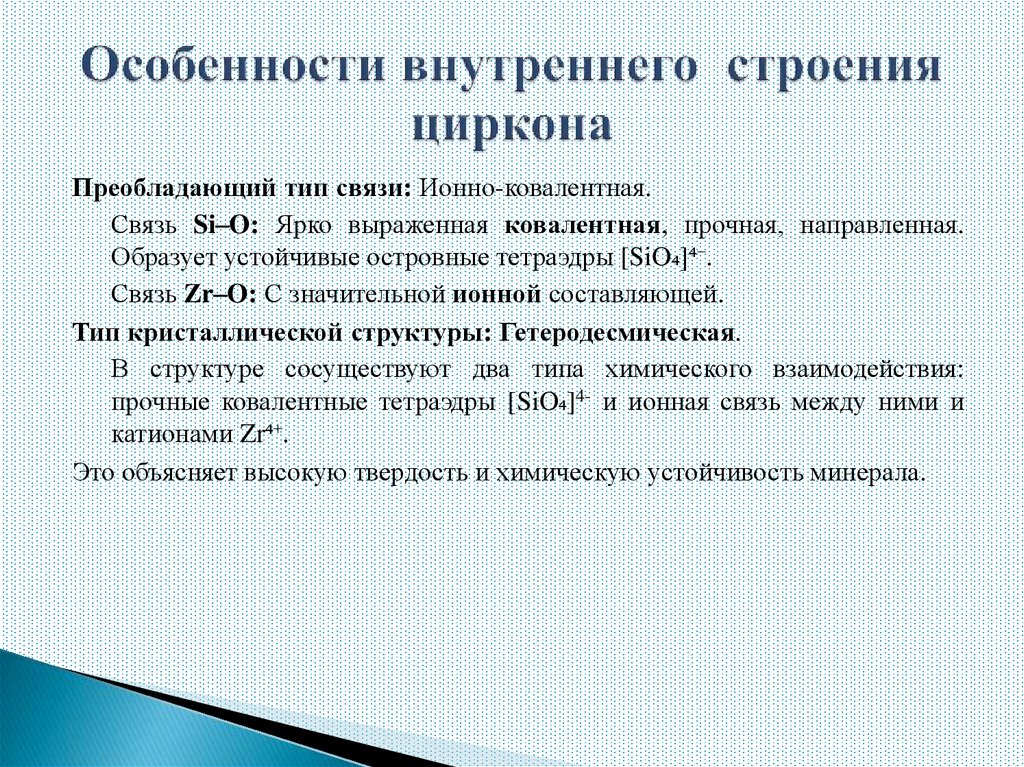

12. Особенности внутреннего строения циркона

Преобладающий тип связи: Ионно-ковалентная.
Связь Si–O: Ярко выраженная ковалентная, прочная, направленная.
Образует устойчивые островные тетраэдры [SiO₄]⁴⁻.
Связь Zr–O: С значительной ионной составляющей.
Тип кристаллической структуры: Гетеродесмическая.
В структуре сосуществуют два типа химического взаимодействия:
прочные ковалентные тетраэдры [SiO₄]4- и ионная связь между ними и
катионами Zr⁴⁺.
Это объясняет высокую твердость и химическую устойчивость минерала.

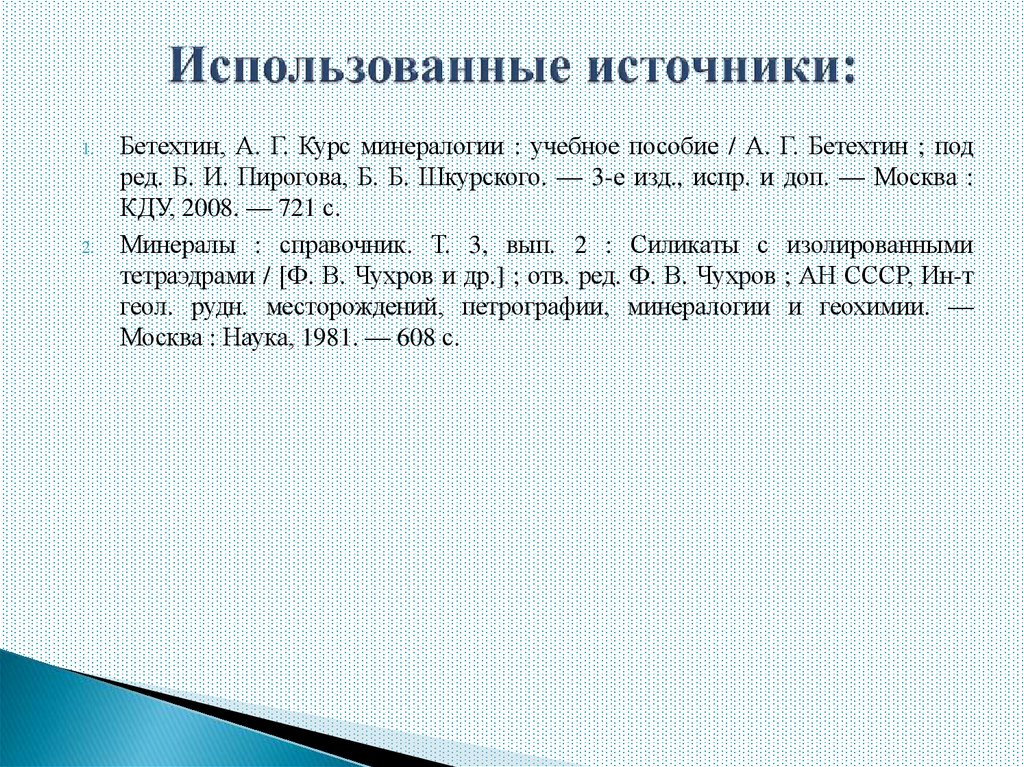

13. Использованные источники:

1.
2.
Бетехтин, А. Г. Курс минералогии : учебное пособие / А. Г. Бетехтин ; под
ред. Б. И. Пирогова, Б. Б. Шкурского. — 3-е изд., испр. и доп. — Москва :
КДУ, 2008. — 721 с.
Минералы : справочник. Т. 3, вып. 2 : Силикаты с изолированными
тетраэдрами / [Ф. В. Чухров и др.] ; отв. ред. Ф. В. Чухров ; АН СССР, Ин-т
геол. рудн. месторождений, петрографии, минералогии и геохимии. —
Москва : Наука, 1981. — 608 с.

14.

СПАСИБО ЗА ВНИМАНИЕ!
