Презентация по резинам

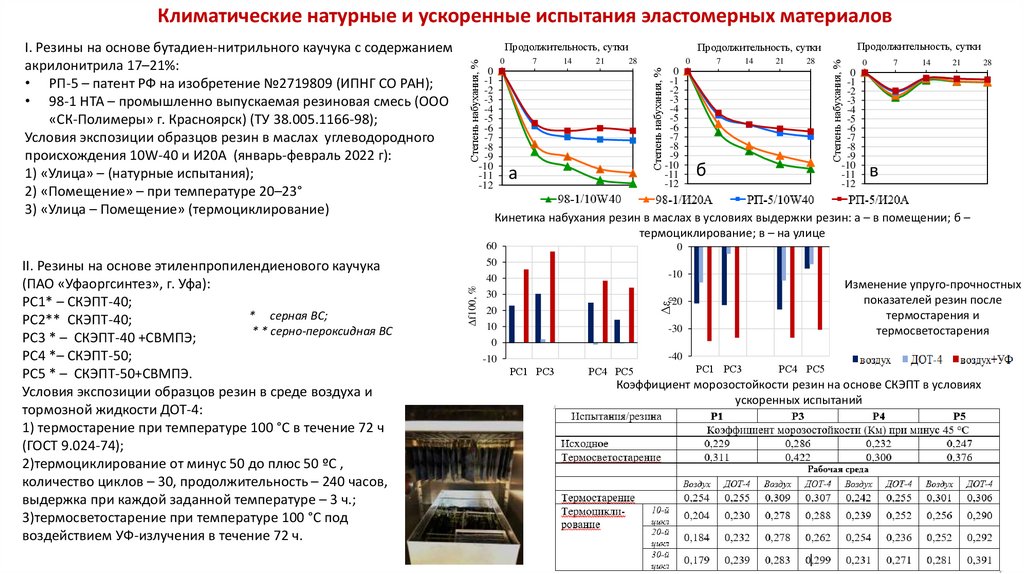

1.

Климатические натурные и ускоренные испытания эластомерных материалов
Продолжительность, сутки
14
21
0
а
0
-1
-2
-3
-4
-5
-6
-7
-8
-9
-10
-11
-12
7
14
21
28
0
0
-1
-2
-3
-4
-5
-6
-7
-8
-9
-10
-11
-12
б
7
14
21
28
в
Кинетика набухания резин в маслах в условиях выдержки резин: а – в помещении; б –
термоциклирование; в – на улице
60
0
50
-10
40
30
Изменение упруго-прочностных
показателей резин после
термостарения и
термосветостарения
Δερ
Δf100, %
II. Резины на основе этиленпропилендиенового каучука
(ПАО «Уфаоргсинтез», г. Уфа):
РС1* – СКЭПТ-40;
* серная ВС;
РС2** СКЭПТ-40;
* * серно-пероксидная ВС
РС3 * – СКЭПТ-40 +СВМПЭ;
РС4 *– СКЭПТ-50;
РС5 * – СКЭПТ-50+СВМПЭ.
Условия экспозиции образцов резин в среде воздуха и
тормозной жидкости ДОТ-4:
1) термостарение при температуре 100 °С в течение 72 ч
(ГОСТ 9.024-74);
2)термоциклирование от минус 50 до плюс 50 ºС ,
количество циклов – 30, продолжительность – 240 часов,
выдержка при каждой заданной температуре – 3 ч.;
3)термосветостарение при температуре 100 °С под
воздействием УФ-излучения в течение 72 ч.
Продолжительность, сутки
Продолжительность, сутки
28
Степень набухания, %
0
-1
-2
-3
-4
-5
-6
-7
-8
-9
-10
-11
-12
7
Степень набухания, %
0
Степень набухания, %
I. Резины на основе бутадиен-нитрильного каучука с содержанием
акрилонитрила 17–21%:
• РП-5 – патент РФ на изобретение №2719809 (ИПНГ СО РАН);
• 98-1 НТА – промышленно выпускаемая резиновая смесь (ООО
«СК-Полимеры» г. Красноярск) (ТУ 38.005.1166-98);
Условия экспозиции образцов резин в маслах углеводородного
происхождения 10W-40 и И20А (январь-февраль 2022 г):
1) «Улица» – (натурные испытания);
2) «Помещение» – при температуре 20–23°
3) «Улица – Помещение» (термоциклирование)
-20
20
10
-30
0
-40
-10
РС1 РС3
РС4 РС5
РС1 РС3
РС4 РС5
Коэффициент морозостойкости резин на основе СКЭПТ в условиях
ускоренных испытаний

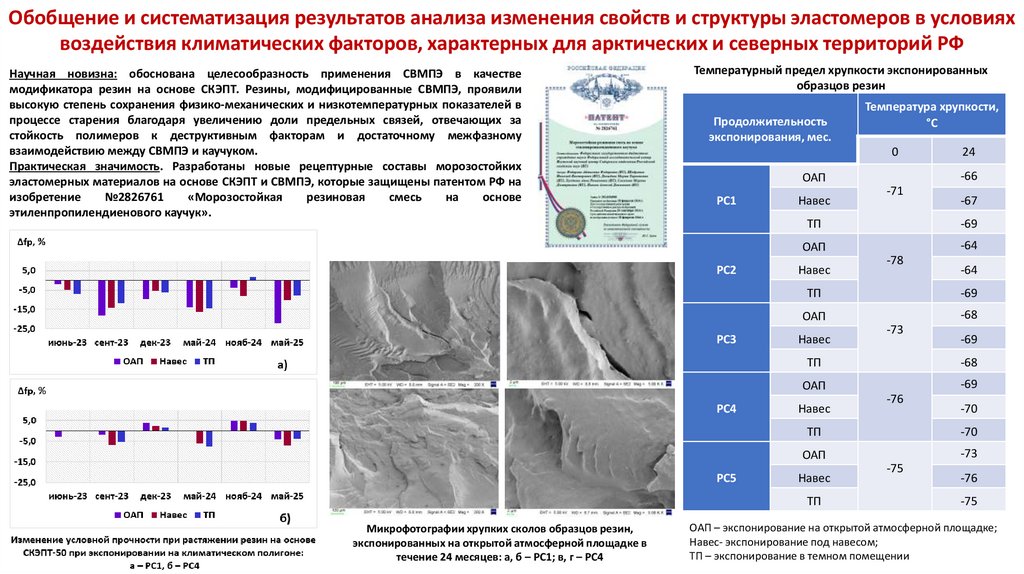

2.

Обобщение и систематизация результатов анализа изменения свойств и структуры эластомеров в условиях
воздействия климатических факторов, характерных для арктических и северных территорий РФ
Научная новизна: обоснована целесообразность применения СВМПЭ в качестве
модификатора резин на основе СКЭПТ. Резины, модифицированные СВМПЭ, проявили
высокую степень сохранения физико-механических и низкотемпературных показателей в
процессе старения благодаря увеличению доли предельных связей, отвечающих за
стойкость полимеров к деструктивным факторам и достаточному межфазному
взаимодействию между СВМПЭ и каучуком.
Практическая значимость. Разработаны новые рецептурные составы морозостойких
эластомерных материалов на основе СКЭПТ и СВМПЭ, которые защищены патентом РФ на
изобретение
№2826761
«Морозостойкая
резиновая
смесь
на
основе
этиленпропилендиенового каучук».
Температурный предел хрупкости экспонированных
образцов резин
Продолжительность
экспонирования, мес.
Температура хрупкости,
°С
0
-66
ОАП
РС1
РС2
РС3
Навес
-71
-69
ОАП
-64
Навес
-78
-69
ОАП
-68
Навес
-73
Навес
-69
-76
ТП
-70
-70
-73
ОАП
Навес
-69
-68
ТП
Микрофотографии хрупких сколов образцов резин,
экспонированных на открытой атмосферной площадке в
течение 24 месяцев: а, б – РС1; в, г – РС4
-64
ТП
ОАП
РС5
-67
ТП
ТП
РС4
24
-75
-76
-75
ОАП – экспонирование на открытой атмосферной площадке;
Навес- экспонирование под навесом;
ТП – экспонирование в темном помещении
