1. КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

ВЕТРОГЕНЕРАТОР
10кВт

2.

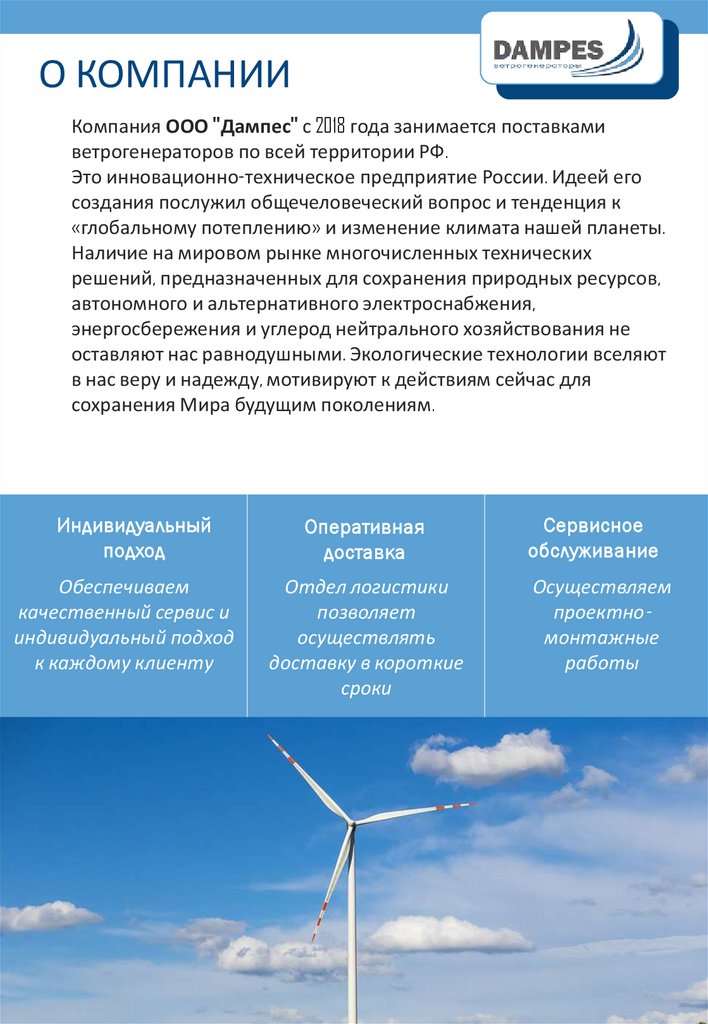

О КОМПАНИИ
Компания ООО "Дампес" с 2018 года занимается поставками
ветрогенераторов по всей территории РФ.
Это инновационно-техническое предприятие России. Идеей его
создания послужил общечеловеческий вопрос и тенденция к
«глобальному потеплению» и изменение климата нашей планеты.
Наличие на мировом рынке многочисленных технических
решений, предназначенных для сохранения природных ресурсов,
автономного и альтернативного электроснабжения,
энергосбережения и углерод нейтрального хозяйствования не
оставляют нас равнодушными. Экологические технологии вселяют
в нас веру и надежду, мотивируют к действиям сейчас для
сохранения Мира будущим поколениям.
Индивидуальный
подход
Оперативная
доставка
Сервисное
обслуживание
Обеспечиваем
качественный сервис и
индивидуальный подход
к каждому клиенту
Отдел логистики
позволяет
осуществлять
доставку в короткие
сроки
Осуществляем
проектномонтажные
работы

3.

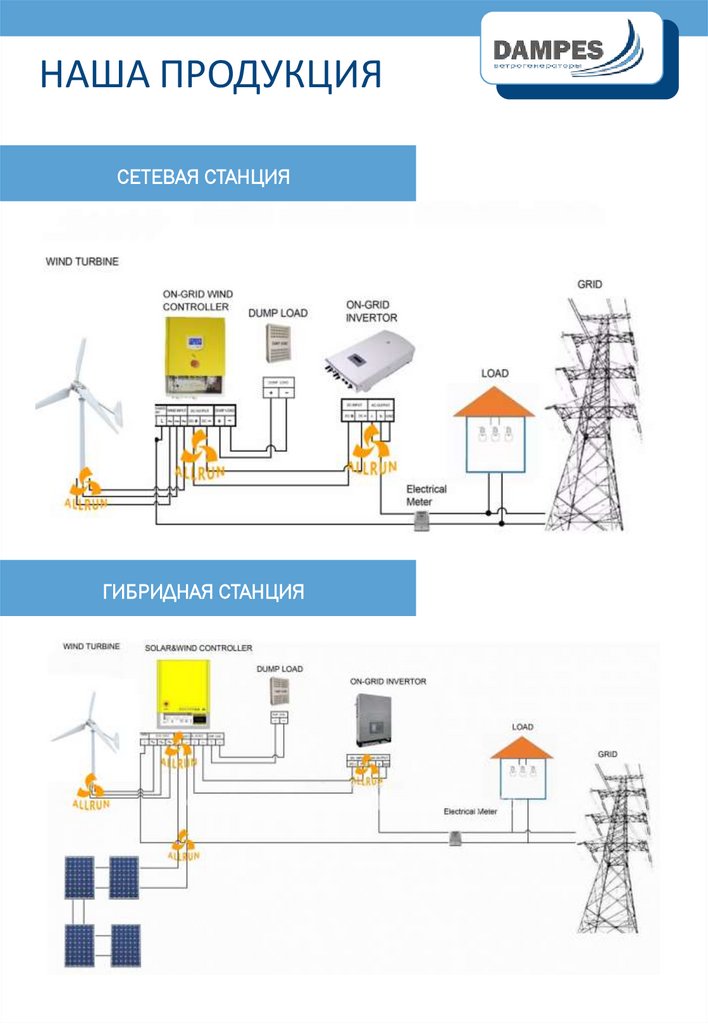

НАША ПРОДУКЦИЯ
СЕТЕВАЯ СТАНЦИЯ
ГИБРИДНАЯ СТАНЦИЯ

4.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ГЕНЕРАТОР
Диаметр лопастей:
6,2 (М)
Номинальная скорость вращения
300 об/м
Номинальная скорость ветра
12 (м/с)
Номинальная мощность:
10 кВт
Максимальная мощность:
12 кВт
Выходное напряжение
220
Начальная скорость ветра
З (м/с)
Рабочая скорость ветра
3-30 (м/с)
Безопасная скорость ветра
50 (м/с)
Материал корпуса генератора
чугун под давлением
Мачта
Высота столба
6м
Толщина стенки
6 мм
Диаметр башни
133 (мм)
Фланец
240*20(мм)
Секции башни
2
Материал
Высококачественная стальная труба
Обработка поверхности
антикоррозийная обработка
аэрозольной краской

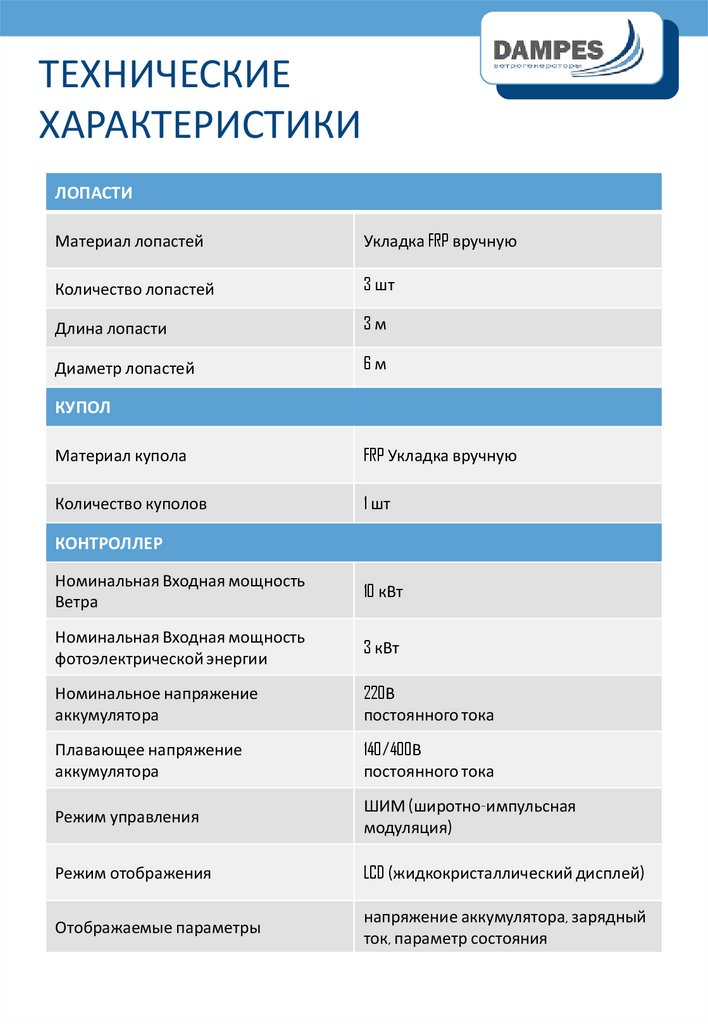

5.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ЛОПАСТИ
Материал лопастей
Укладка FRP вручную
Количество лопастей
3 шт
Длина лопасти
3м
Диаметр лопастей
6м
КУПОЛ
Материал купола
FRP Укладка вручную
Количество куполов
1 шт
КОНТРОЛЛЕР
Номинальная Входная мощность
Ветра
10 кВт
Номинальная Входная мощность
фотоэлектрической энергии
3 кВт
Номинальное напряжение
аккумулятора
220В
постоянного тока
Плавающее напряжение
аккумулятора
140/400В
постоянного тока
Режим управления
ШИМ (широтно-импульсная
модуляция)
Режим отображения
LCD (жидкокристаллический дисплей)
Отображаемые параметры
напряжение аккумулятора, зарядный
ток, параметр состояния

6.

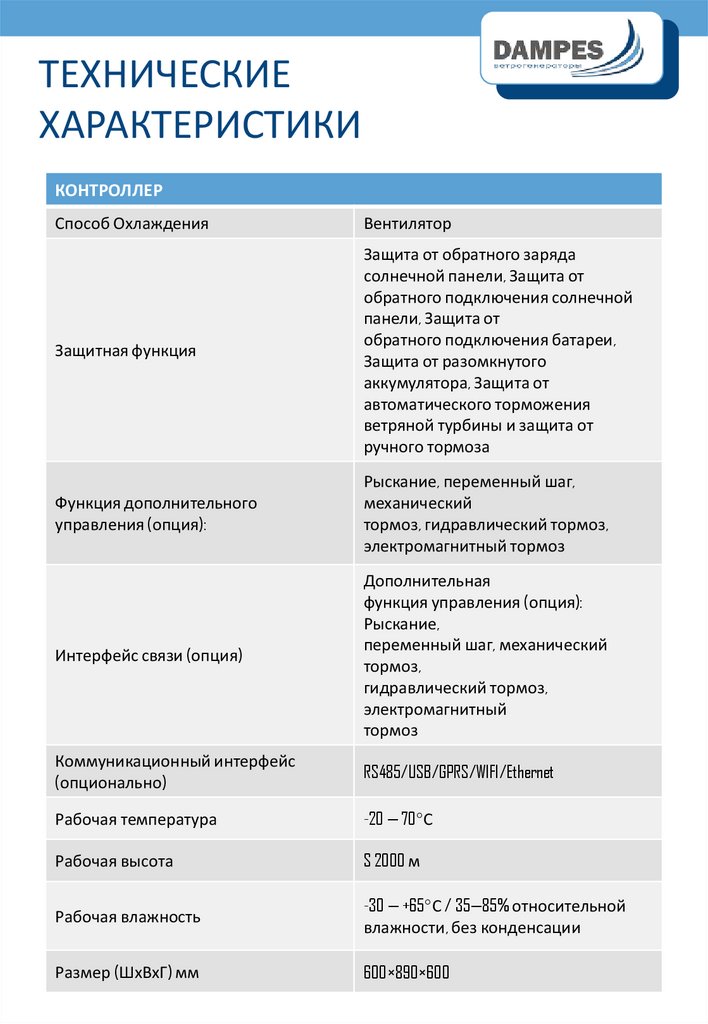

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
КОНТРОЛЛЕР
Способ Охлаждения
Вентилятор
Защитная функция
Защита от обратного заряда
солнечной панели, Защита от
обратного подключения солнечной
панели, Защита от
обратного подключения батареи,
Защита от разомкнутого
аккумулятора, Защита от
автоматического торможения
ветряной турбины и защита от
ручного тормоза
Функция дополнительного
управления (опция):
Рыскание, переменный шаг,
механический
тормоз, гидравлический тормоз,
электромагнитный тормоз
Интерфейс связи (опция)
Дополнительная
функция управления (опция):
Рыскание,
переменный шаг, механический
тормоз,
гидравлический тормоз,
электромагнитный
тормоз
Коммуникационный интерфейс
(опционально)
RS485/USB/GPRS/WIFI/Ethernet
Рабочая температура
-20 — 70 С
Рабочая высота
S 2000 м
Рабочая влажность
-30 — +65 С / 35—85% относительной
влажности, без конденсации
Размер (ШхВхГ) мм
600×890×600

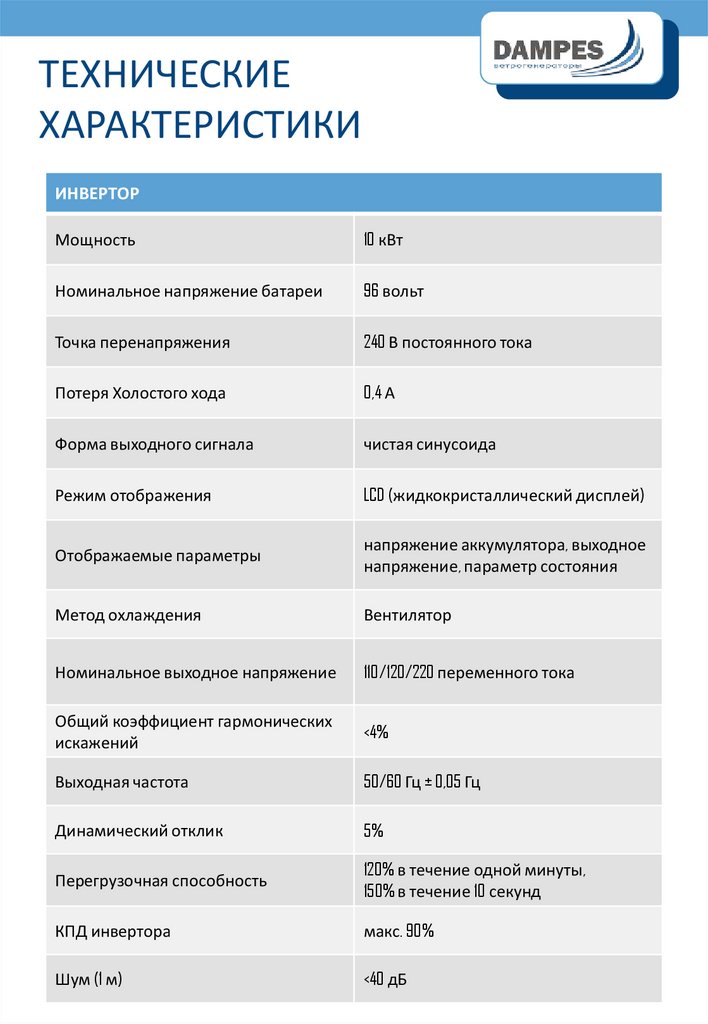

7.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ИНВЕРТОР
Мощность
10 кВт
Номинальное напряжение батареи
96 вольт
Точка перенапряжения
240 В постоянного тока
Потеря Холостого хода
0,4 А
Форма выходного сигнала
чистая синусоида
Режим отображения
LCD (жидкокристаллический дисплей)
Отображаемые параметры
напряжение аккумулятора, выходное
напряжение, параметр состояния
Метод охлаждения
Вентилятор
Номинальное выходное напряжение
110/120/220 переменного тока
Общий коэффициент гармонических
искажений
<4%
Выходная частота
50/60 Гц ± 0,05 Гц
Динамический отклик
5%
Перегрузочная способность
120% в течение одной минуты,
150% в течение 10 секунд
КПД инвертора
макс. 90%
Шум (1 м)
<40 дБ

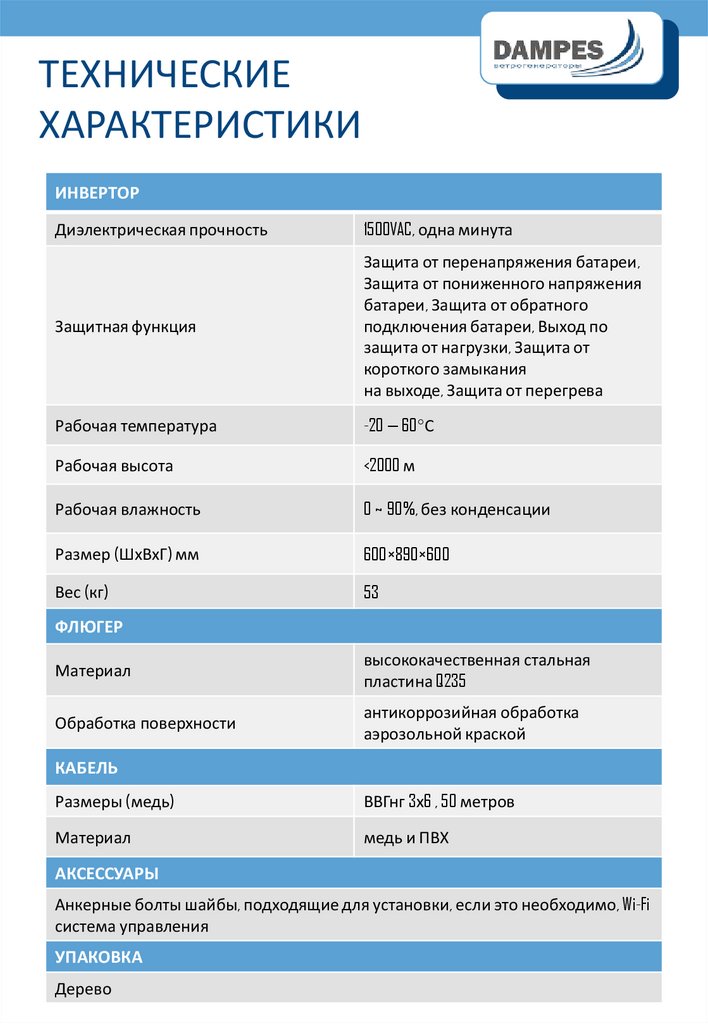

8.

ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
ИНВЕРТОР
Диэлектрическая прочность
1500VAC, одна минута
Защитная функция
Защита от перенапряжения батареи,
Защита от пониженного напряжения
батареи, Защита от обратного
подключения батареи, Выход по
защита от нагрузки, Защита от
короткого замыкания
на выходе, Защита от перегрева
Рабочая температура
-20 — 60 С
Рабочая высота
<2000 м
Рабочая влажность
0 ~ 90%, без конденсации
Размер (ШхВхГ) мм
600×890×600
Вес (кг)
53
ФЛЮГЕР
Материал
высококачественная стальная
пластина Q235
Обработка поверхности
антикоррозийная обработка
аэрозольной краской
КАБЕЛЬ
Размеры (медь)
ВВГнг 3х6 , 50 метров
Материал
медь и ПВХ
АКСЕССУАРЫ
Анкерные болты шайбы, подходящие для установки, если это необходимо, Wi-Fi
система управления
УПАКОВКА
Дерево

9.

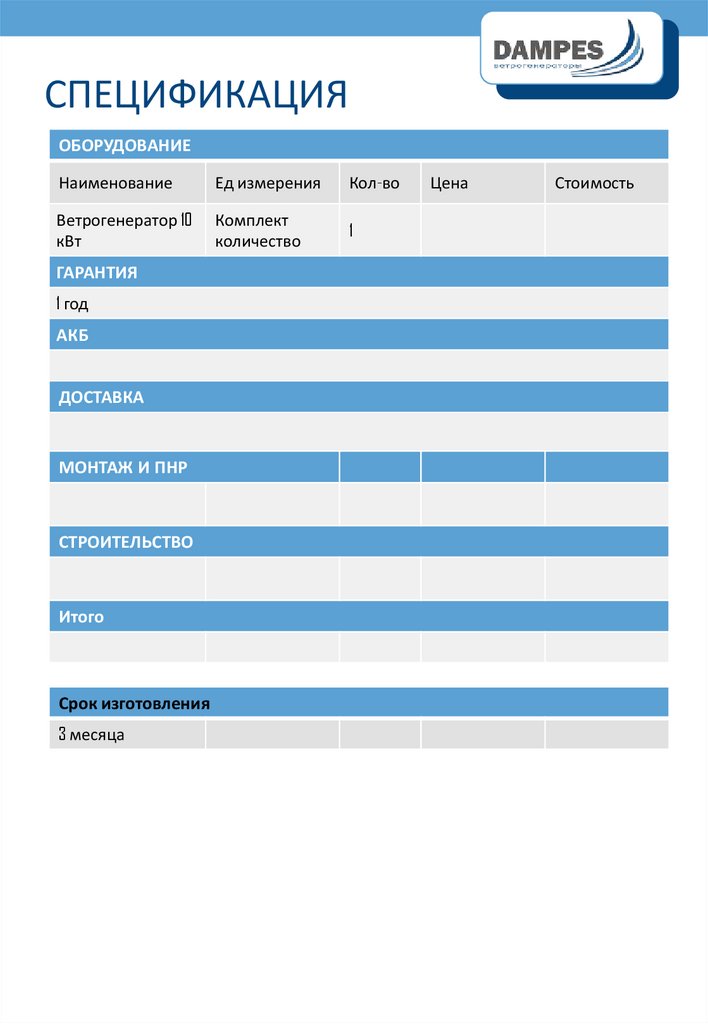

СПЕЦИФИКАЦИЯ
ОБОРУДОВАНИЕ
Наименование
Ед измерения
Кол-во
Ветрогенератор 10
кВт
Комплект
количество
1
ГАРАНТИЯ
1 год
АКБ
ДОСТАВКА
МОНТАЖ И ПНР
СТРОИТЕЛЬСТВО
Итого
Срок изготовления
3 месяца
Цена
Стоимость

10.

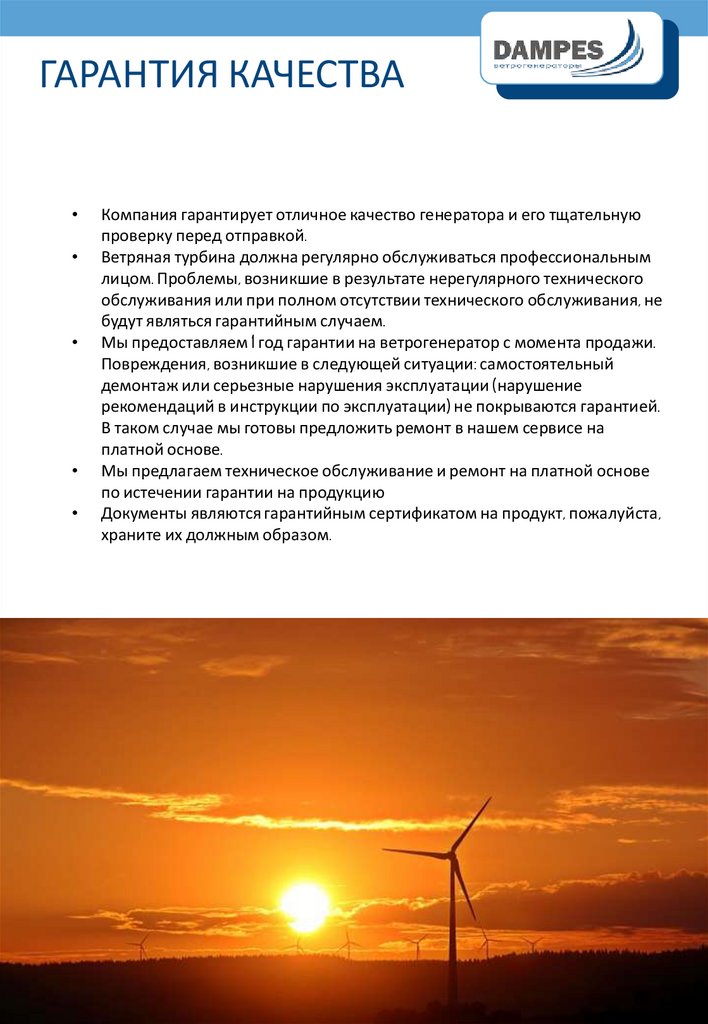

ГАРАНТИЯ КАЧЕСТВА
Компания гарантирует отличное качество генератора и его тщательную
проверку перед отправкой.
Ветряная турбина должна регулярно обслуживаться профессиональным
лицом. Проблемы, возникшие в результате нерегулярного технического
обслуживания или при полном отсутствии технического обслуживания, не
будут являться гарантийным случаем.
Мы предоставляем 1 год гарантии на ветрогенератор с момента продажи.
Повреждения, возникшие в следующей ситуации: самостоятельный
демонтаж или серьезные нарушения эксплуатации (нарушение
рекомендаций в инструкции по эксплуатации) не покрываются гарантией.
В таком случае мы готовы предложить ремонт в нашем сервисе на
платной основе.
Мы предлагаем техническое обслуживание и ремонт на платной основе
по истечении гарантии на продукцию
Документы являются гарантийным сертификатом на продукт, пожалуйста,
храните их должным образом.

11.

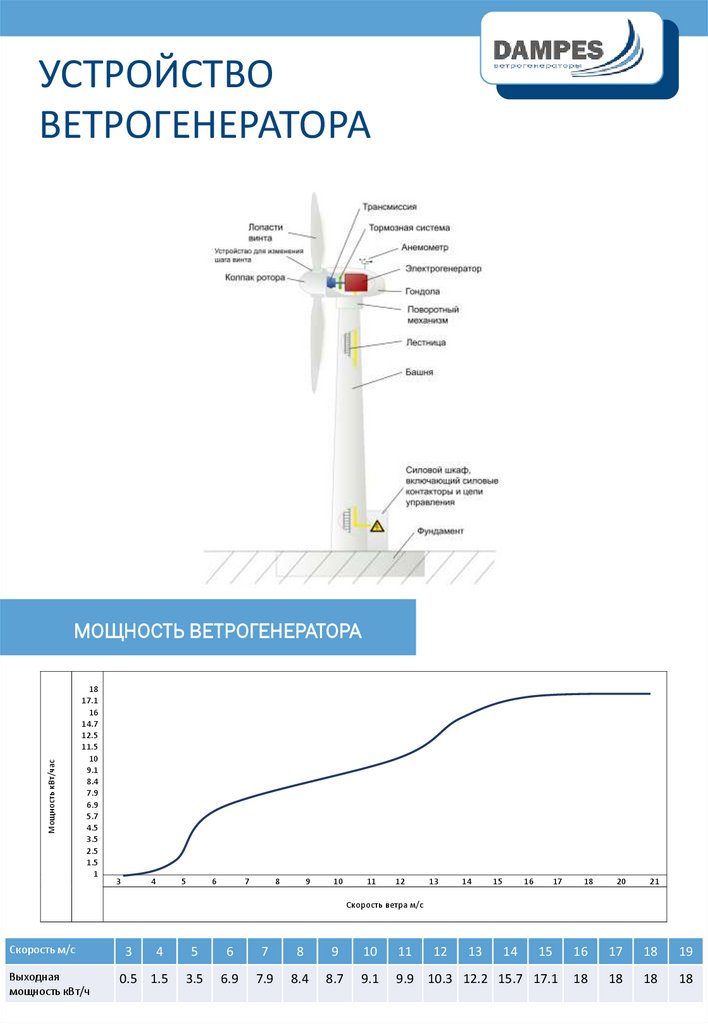

УСТРОЙСТВО
ВЕТРОГЕНЕРАТОРА
Мощность кВт/час
МОЩНОСТЬ ВЕТРОГЕНЕРАТОРА
18
17.1
16
14.7
12.5
11.5
10
9.1
8.4
7.9
6.9
5.7
4.5
3.5
2.5
1.5
1
3
4
5
6
7
8
9
10
11
12
13
14
13
15
16
17
18
20
21
Скорость ветра м/с
Скорость м/с
3
4
5
6
7
8
9
10
11
12
15
16
17
18
19
Выходная
мощность кВт/ч
0.5 1.5
3.5
6.9
7.9
8.4
8.7
9.1
9.9
10.3 12.2 15.7 17.1
18
18
18
18
14

12.

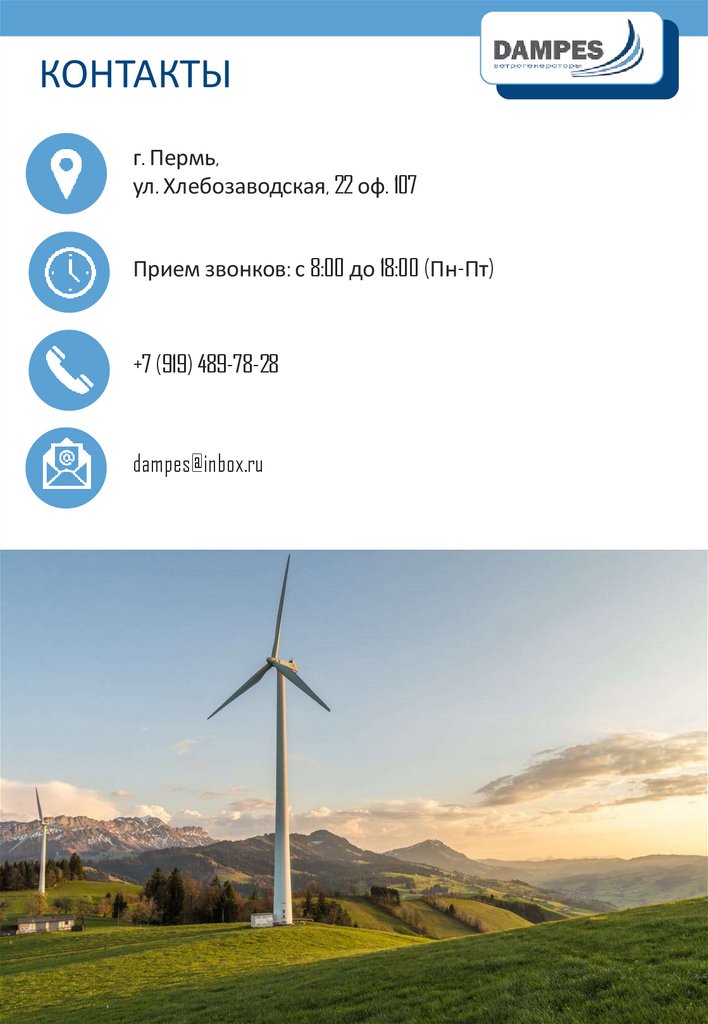

КОНТАКТЫ
г. Пермь,
ул. Хлебозаводская, 22 оф. 107
Прием звонков: с 8:00 до 18:00 (Пн-Пт)
+7 (919) 489-78-28
