7 кл-Построение чертежа клиньевой юбки-Шестиклинка

1. ПОСТРОЕНИЕ ОСНОВЫ ЧЕРТЕЖА КЛИНЬЕВОЙ ЮБКИ (с применением компьютера) 7 класс

2. ПОСТРОЕНИЕ ОСНОВЫ ЧЕРТЕЖА КЛИНЬЕВОЙ ЮБКИ (с применением компьютера)

1. Клиньевые юбки состоят из нескольких одинаковых клиньев,
расширяющихся книзу.
2. Число клиньев может быть любым, но лучше чётным. Такая юбка
плотно облегает фигуру от талии до бёдер. Ниже линии бёдер
образуются равномерные фалды.

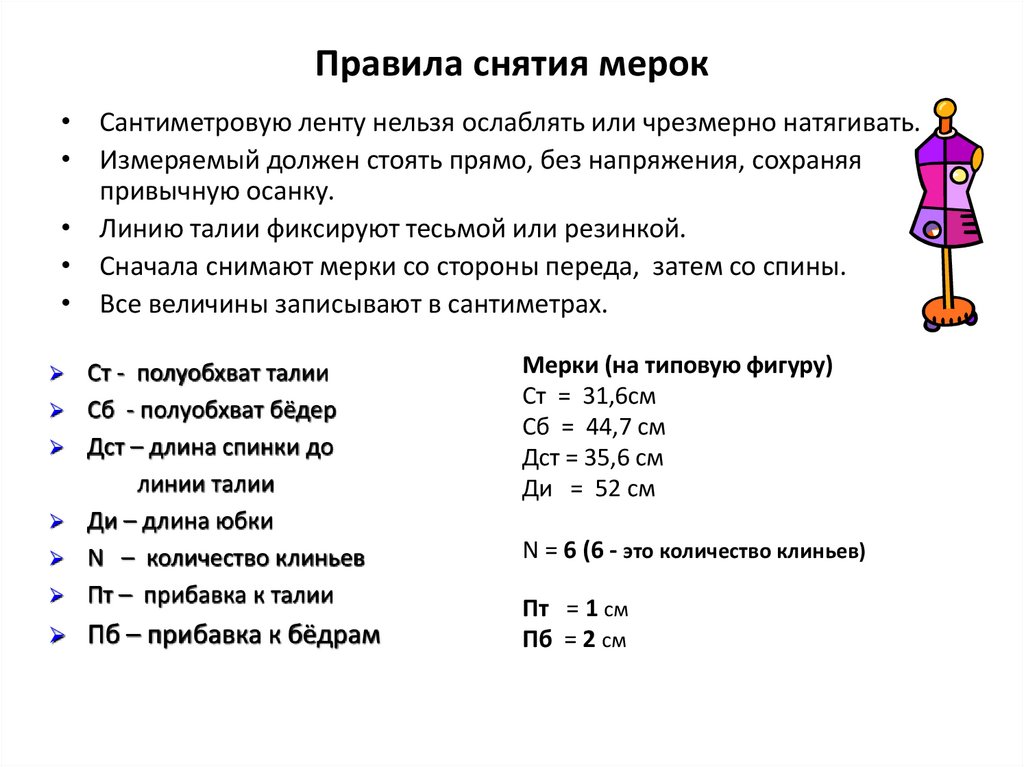

3. Правила снятия мерок

• Сантиметровую ленту нельзя ослаблять или чрезмерно натягивать.
• Измеряемый должен стоять прямо, без напряжения, сохраняя
привычную осанку.
• Линию талии фиксируют тесьмой или резинкой.
• Сначала снимают мерки со стороны переда, затем со спины.
• Все величины записывают в сантиметрах.
Ст - полуобхват талии
Сб - полуобхват бёдер
Дст – длина спинки до
линии талии
Ди – длина юбки
N – количество клиньев
Пт – прибавка к талии
Пб – прибавка к бёдрам
Мерки (на типовую фигуру)
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
N = 6 (6 - это количество клиньев)
Пт = 1 см
Пб = 2 см

4.

Построение основы чертежа клиньевой юбки
Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
N=6
Пт = 1 см.
Пб = 2 см.
N = 6 , где (6 это количество клиньев)

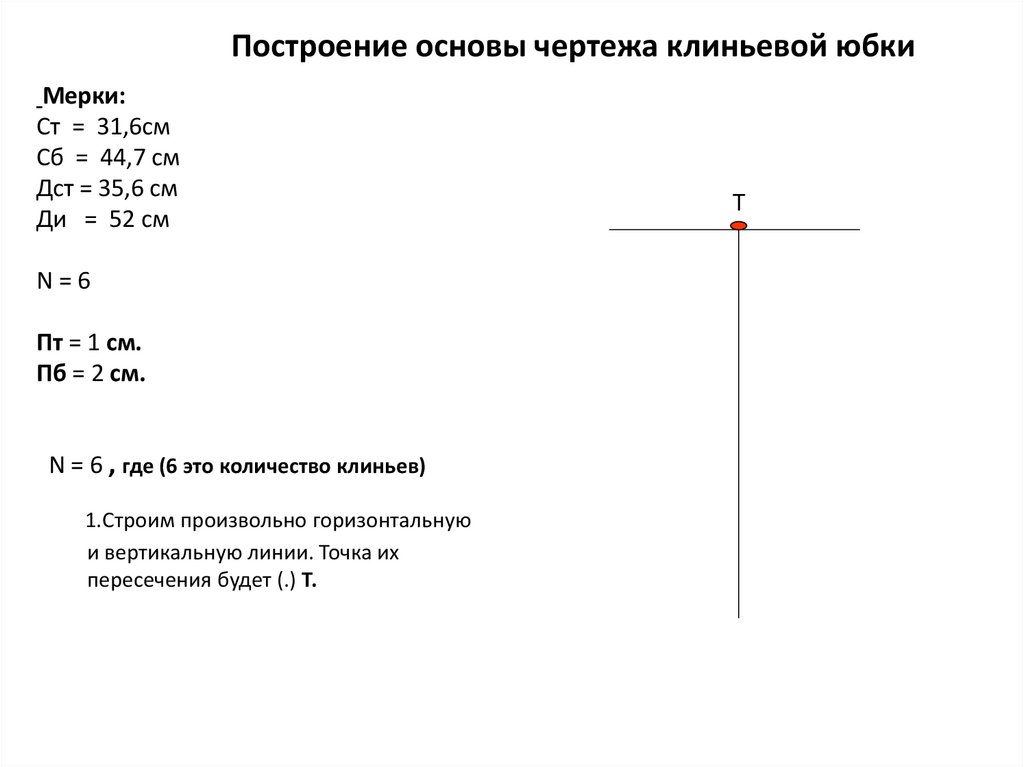

1.Строим произвольно горизонтальную
и вертикальную линии. Точка их
пересечения будет (.) Т.
Т

5.

Построение основы чертежа клиньевой юбки
Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Т
Пт = 1 см.
Пб = 2 см.
N=6

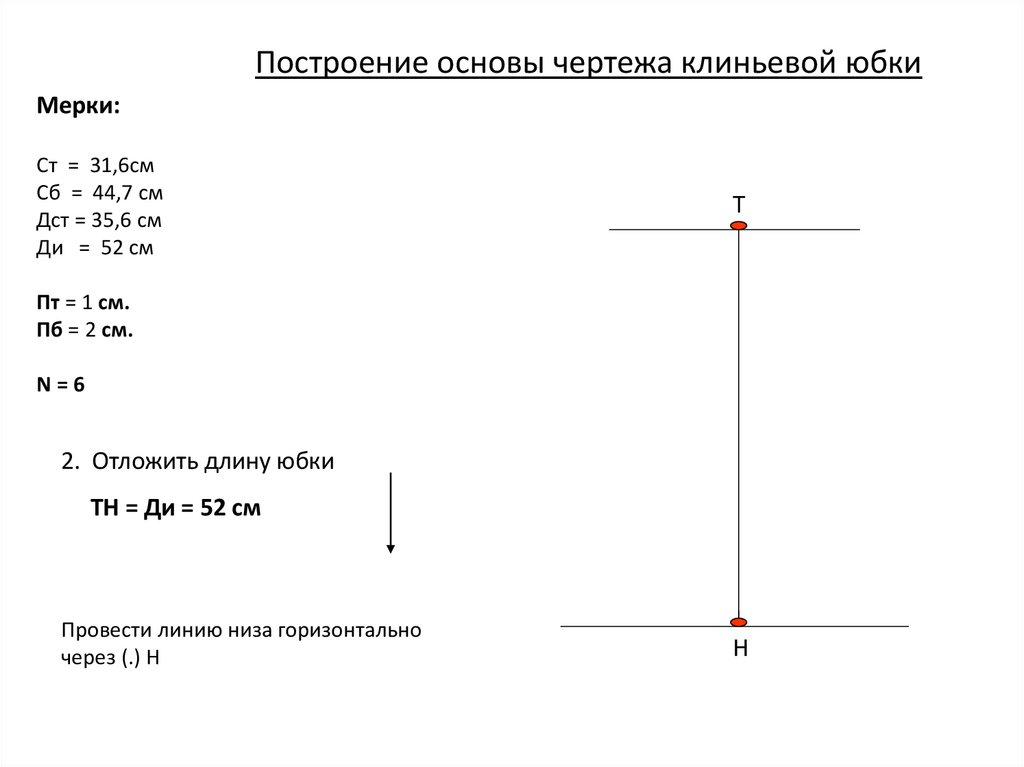

2. Отложить длину юбки
ТН = Ди = 52 см
Провести линию низа горизонтально
через (.) Н
Н

6.

Построение основы чертежа клиньевой юбки
Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Т
Пт = 1 см
Пб = 2 см
N=6
Б

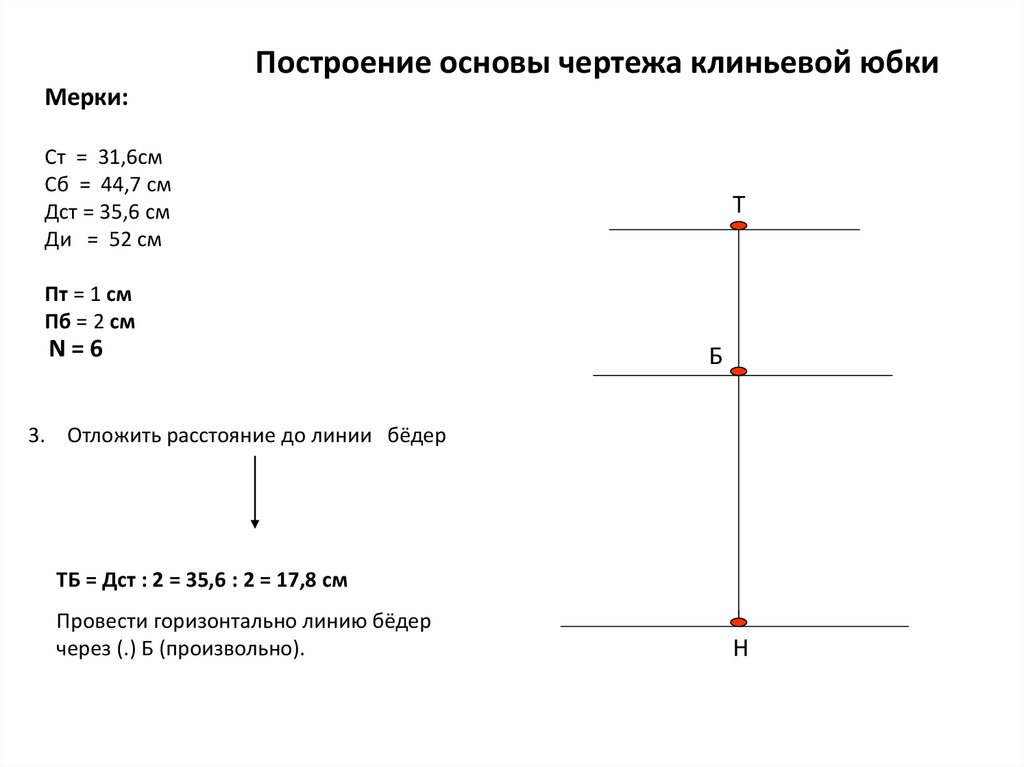

3. Отложить расстояние до линии бёдер
ТБ = Дст : 2 = 35,6 : 2 = 17,8 см
Провести горизонтально линию бёдер
через (.) Б (произвольно).
Н

7.

Построение основы чертежа клиньевой юбки
Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Т1
Т
Пт = 1 см
Пб = 2 см
Б
N=6

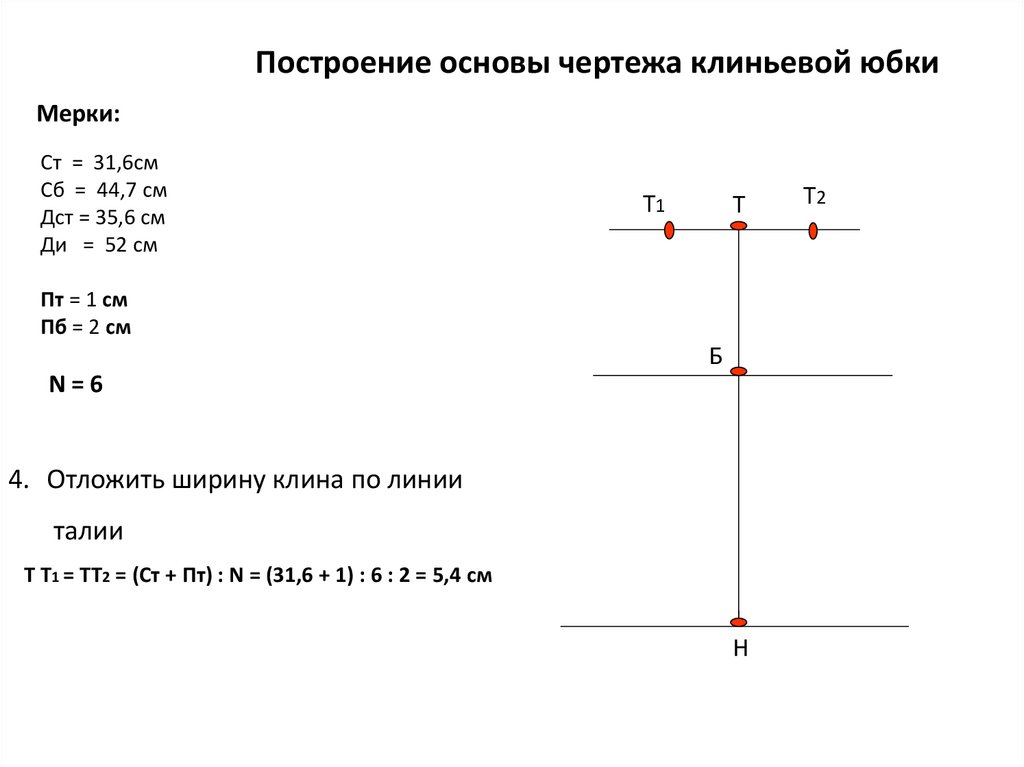

4. Отложить ширину клина по линии
талии
Т Т1 = ТТ2 = (Ст + Пт) : N = (31,6 + 1) : 6 : 2 = 5,4 см
Н
Т2

8.

Построение основы чертежа клиньевой юбки
Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Т
Т1
Т2
N=6
Б1
Пт = 1 см.
Пб = 2 см.
Б2
Б

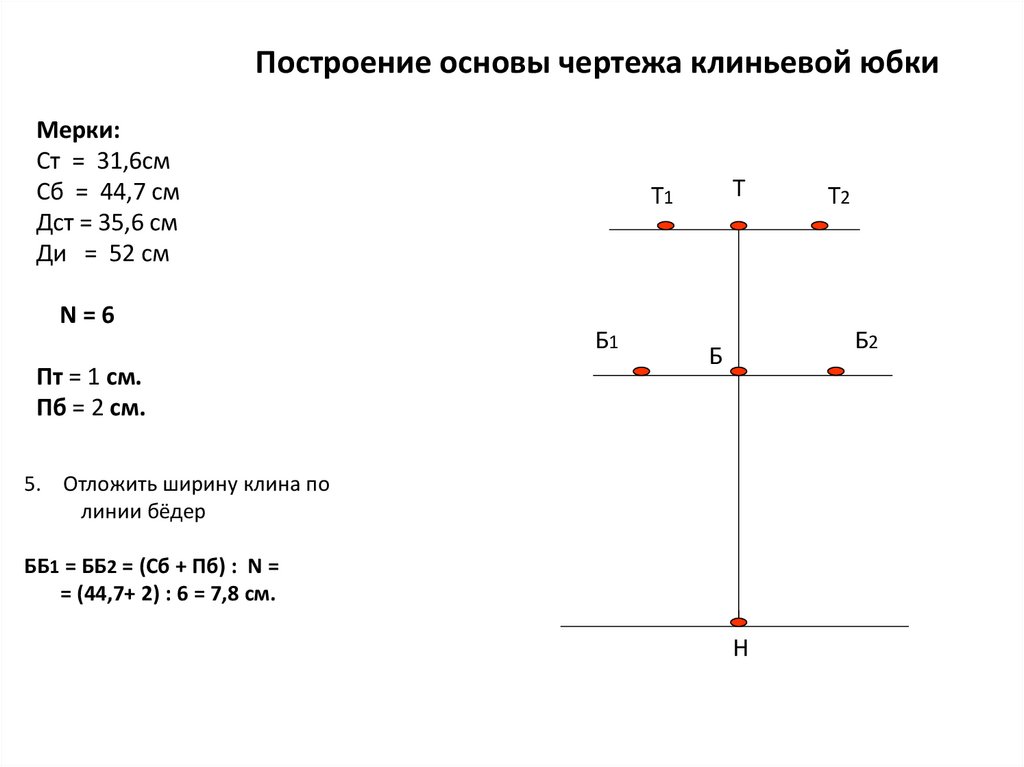

5. Отложить ширину клина по
линии бёдер
ББ1 = ББ2 = (Сб + Пб) : N =
= (44,7+ 2) : 6 = 7,8 см.
Н

9.

Построение основы чертежа клиньевой юбки
Мерки:
От = 65 см
Об = 87 см
Дст = 34 см
Дю = 40 см
Т
Т1
Т2
N=6
Пт = 1 см
Пб = 2 см
Б
Б1
Б2

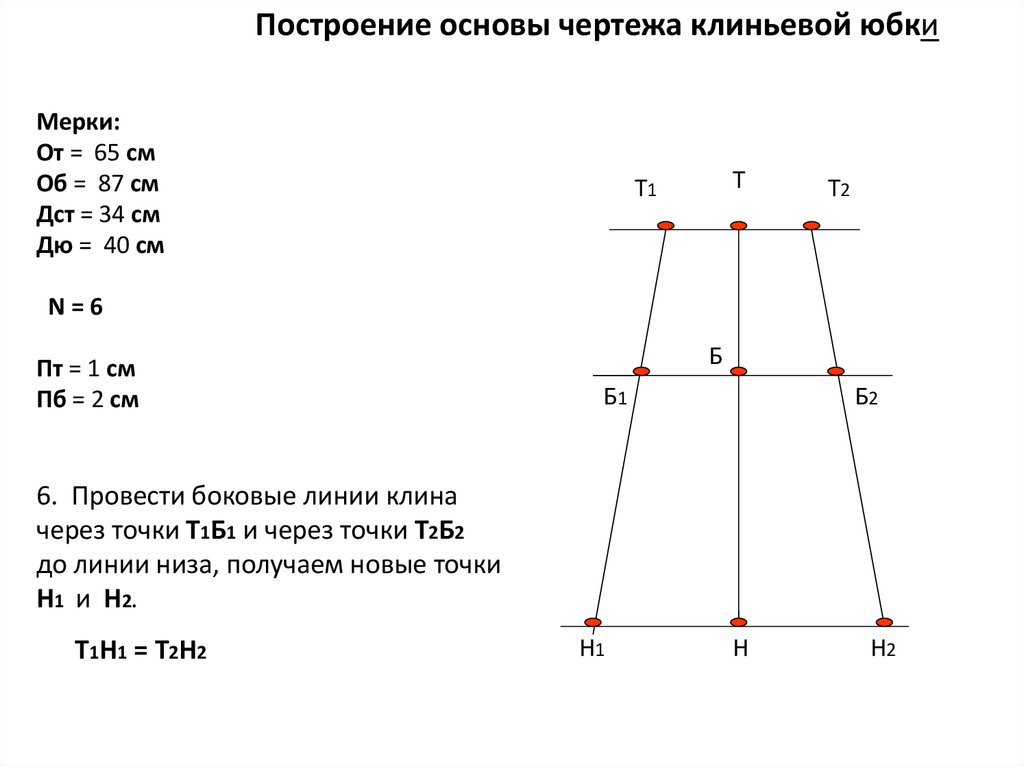

6. Провести боковые линии клина
через точки Т1Б1 и через точки Т2Б2
до линии низа, получаем новые точки
Н1 и Н2.
Т1Н1 = Т2Н2
Н1
Н
Н2

10.

Построение основы чертежа клиньевой юбки
Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Т3
Т1
N=6
Пт = 1 см
Пб =2 см
Т4
Т
Т2
Б
Б1
Б2

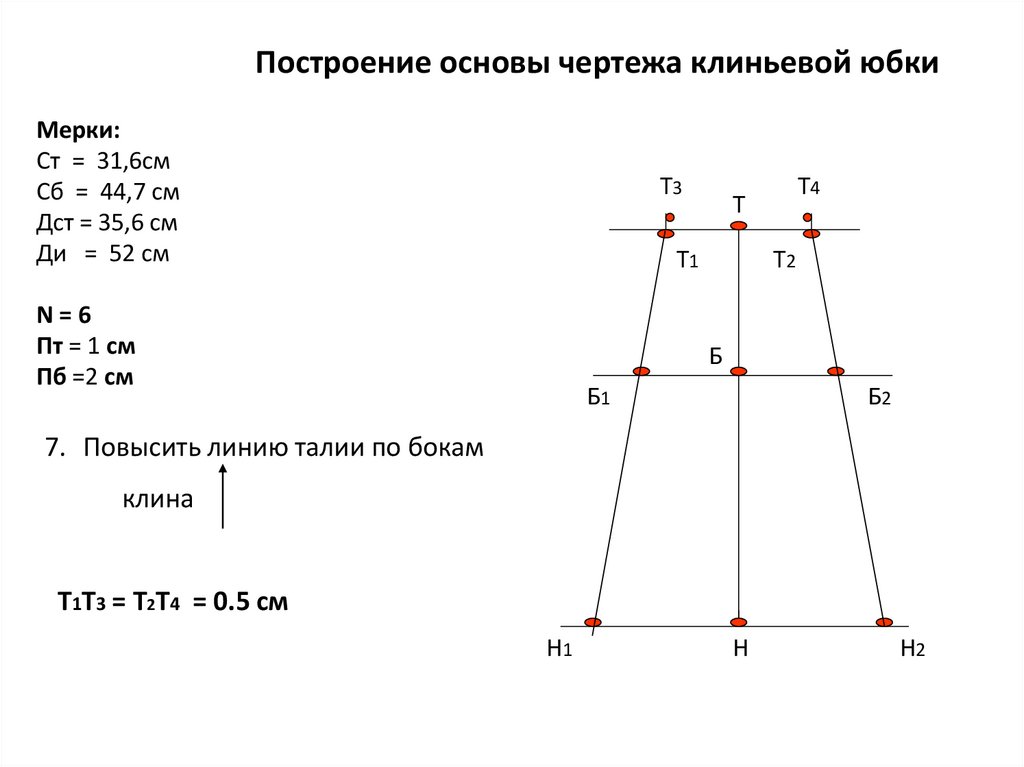

7. Повысить линию талии по бокам
клина
Т1Т3 = Т2Т4 = 0.5 см
Н1
Н
Н2

11.

Построение основы чертежа клиньевой юбки
Мерки:
От = 65 см
Об = 87 см
Дст = 34 см
Ди = 40 см
Т3
Т4
Т
Т1
Т2
N=6
Б
Пт = 1 см
Пб = 2 см
Б1
Б2

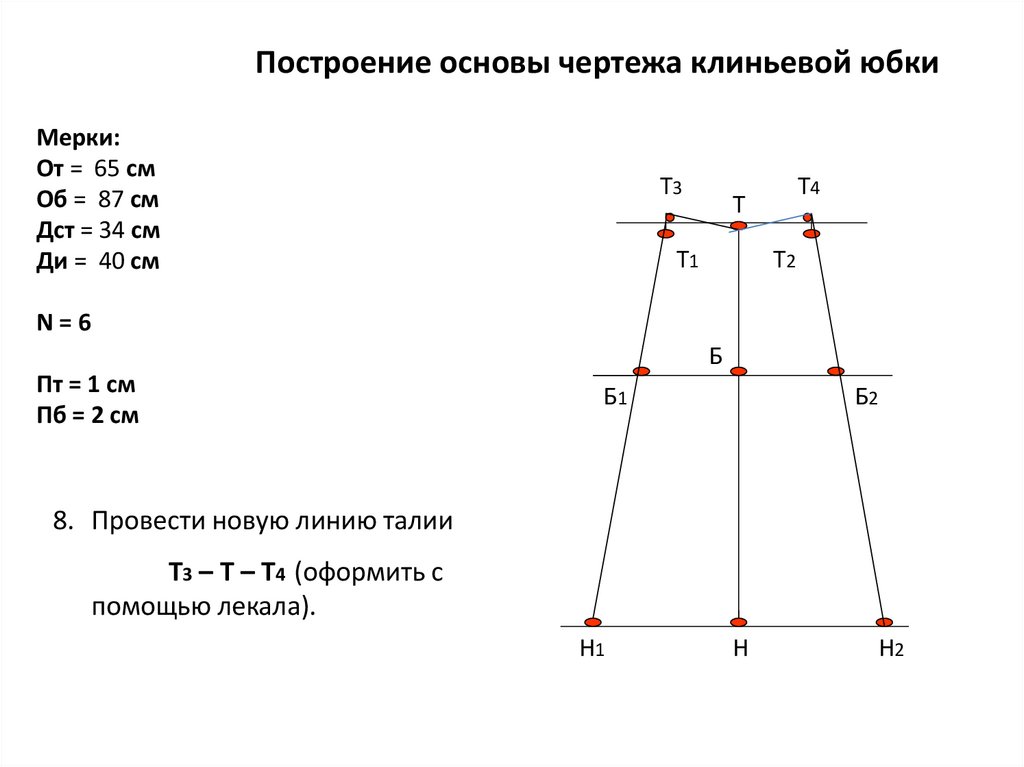

8. Провести новую линию талии
Т3 – Т – Т4 (оформить с
помощью лекала).
Н1
Н
Н2

12.

Мерки:
Построение основы чертежа клиньевой юбки
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Т3
Т
Т1
Т4
Т2
N=6
Б
Пт = 1 см
Пб = 2 см
Б1
Б2

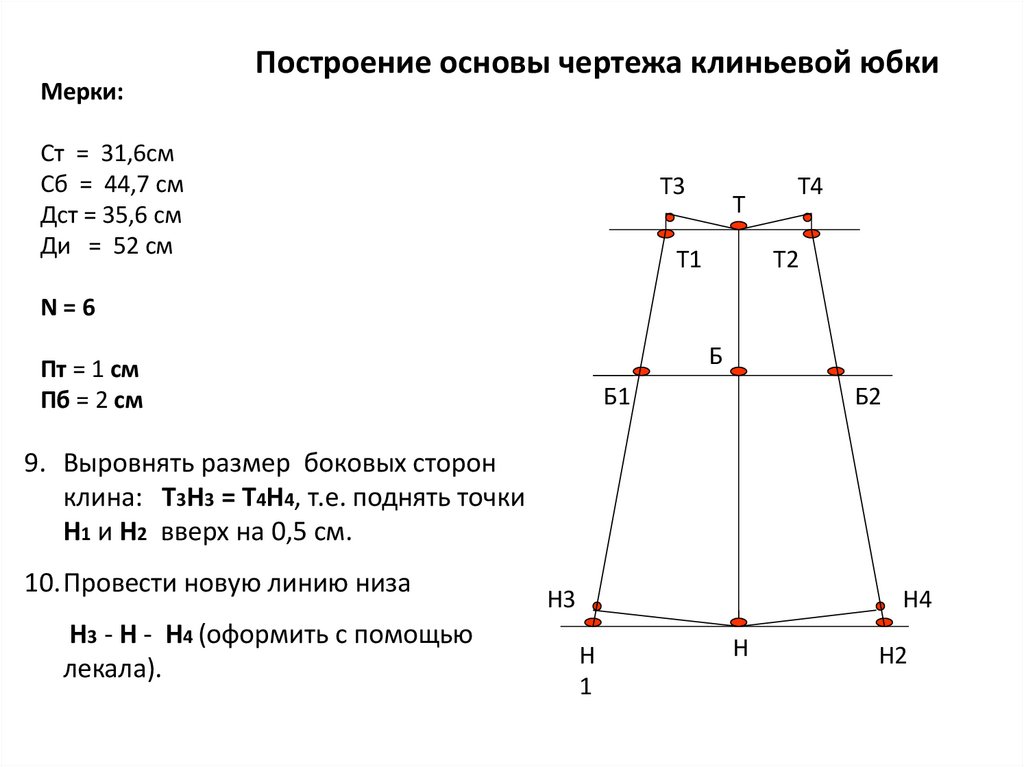

9. Выровнять размер боковых сторон
клина: Т3Н3 = Т4Н4, т.е. поднять точки
Н1 и Н2 вверх на 0,5 см.
10.Провести новую линию низа
Н3 - Н - Н4 (оформить с помощью
лекала).
Н3
Н4
Н
1
Н
Н2

13.

Построение основы чертежа клиньевой юбки
Мерки:
Ст = 31,6см
Сб = 44,7 см
Дст = 35,6 см
Ди = 52 см
Т3
Т
Т1
Т4
Т2
N=6
Б
Пт = 1 см
Пб = 2 см
Б1
Б2

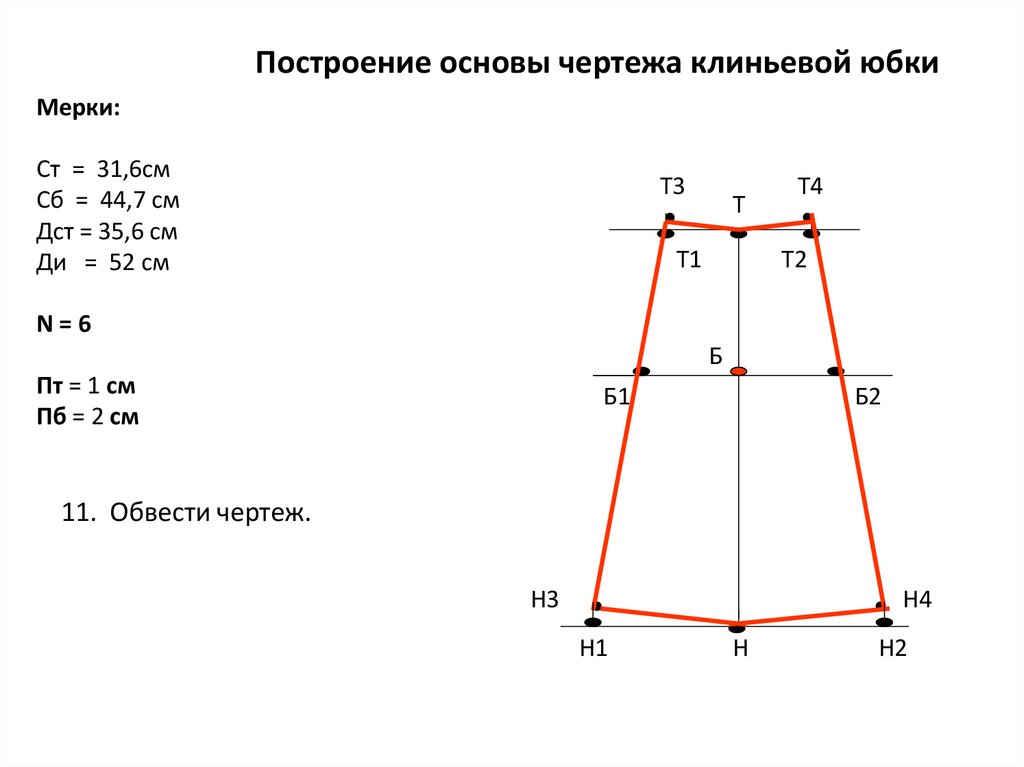

11. Обвести чертеж.
Н3
Н4
Н1
Н
Н2
