CSL-A25D自動壓膜機簡報

1.

CSL-A25D自動壓膜機簡報
CSL-A25D Auto Cut-Sheet Laminator
Presentation

2.

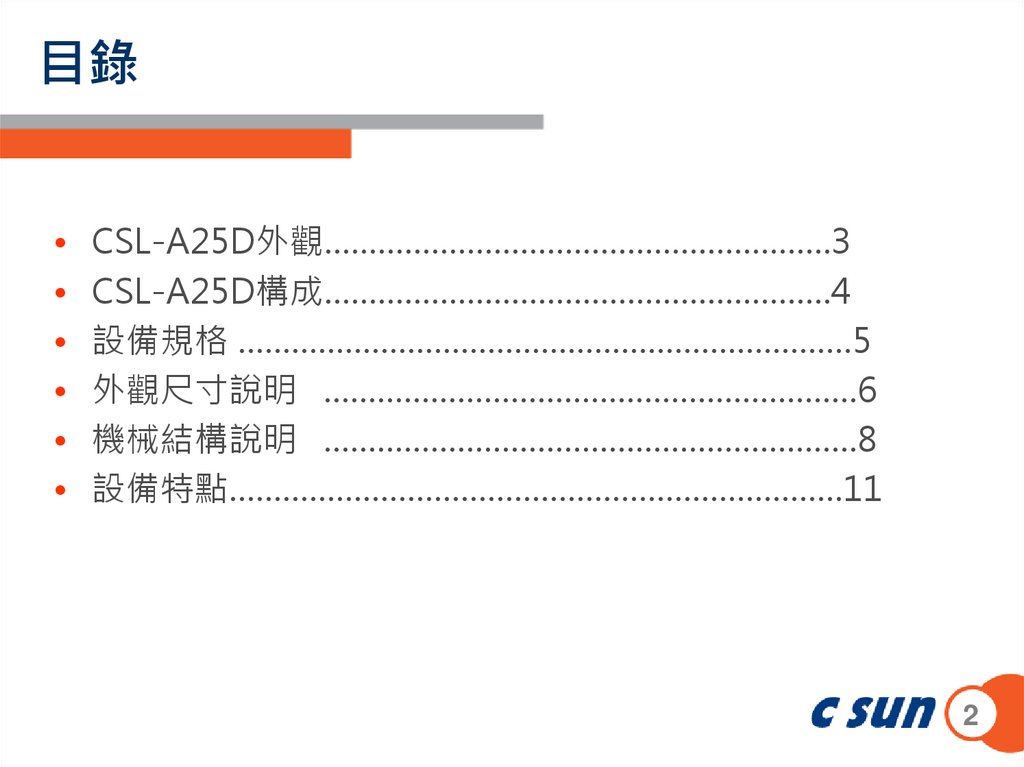

目錄
• CSL-A25D外觀…………………………………………………3

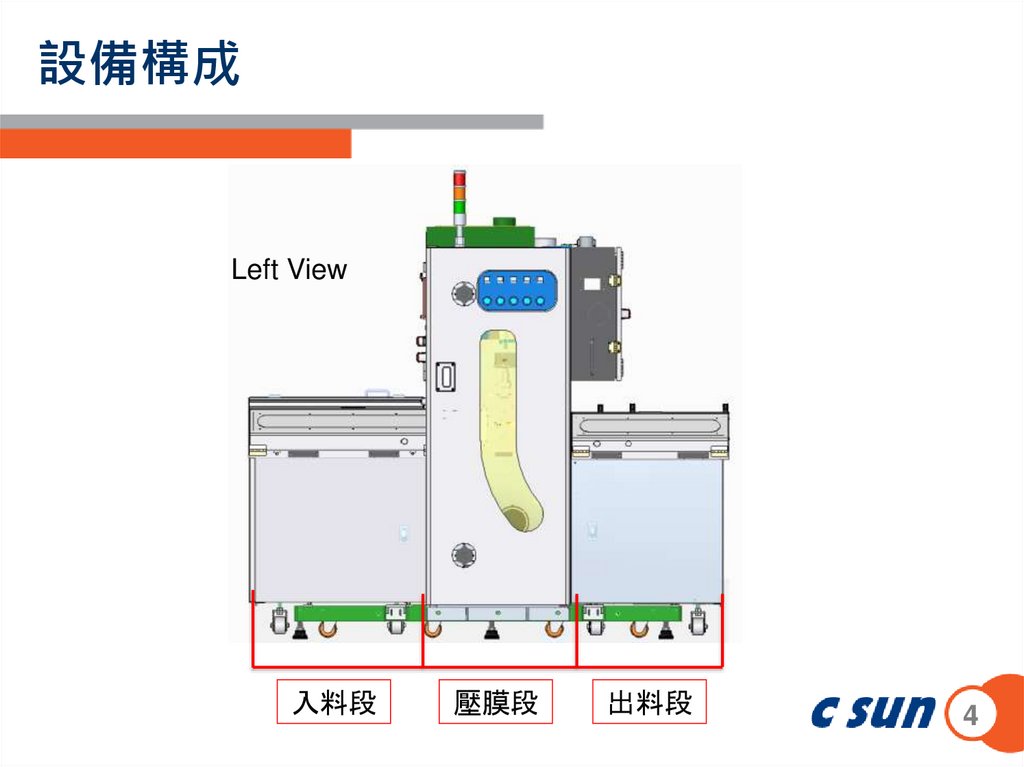

• CSL-A25D構成…………………………………………………4
• 設備規格 ……………………………………………………………5

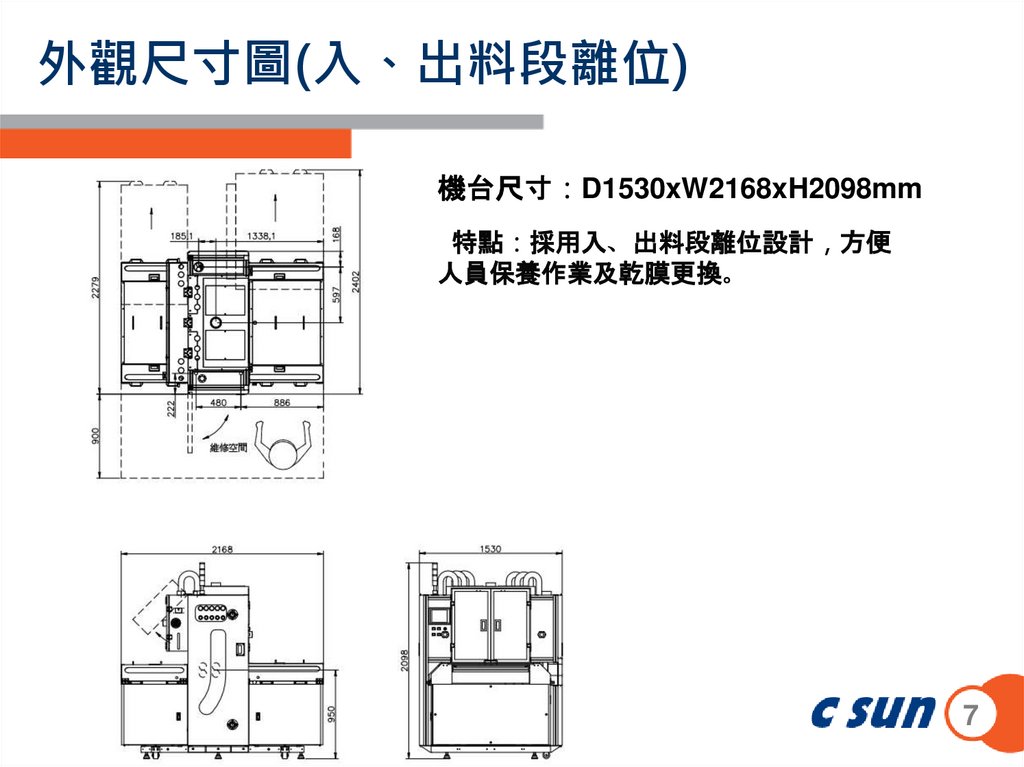

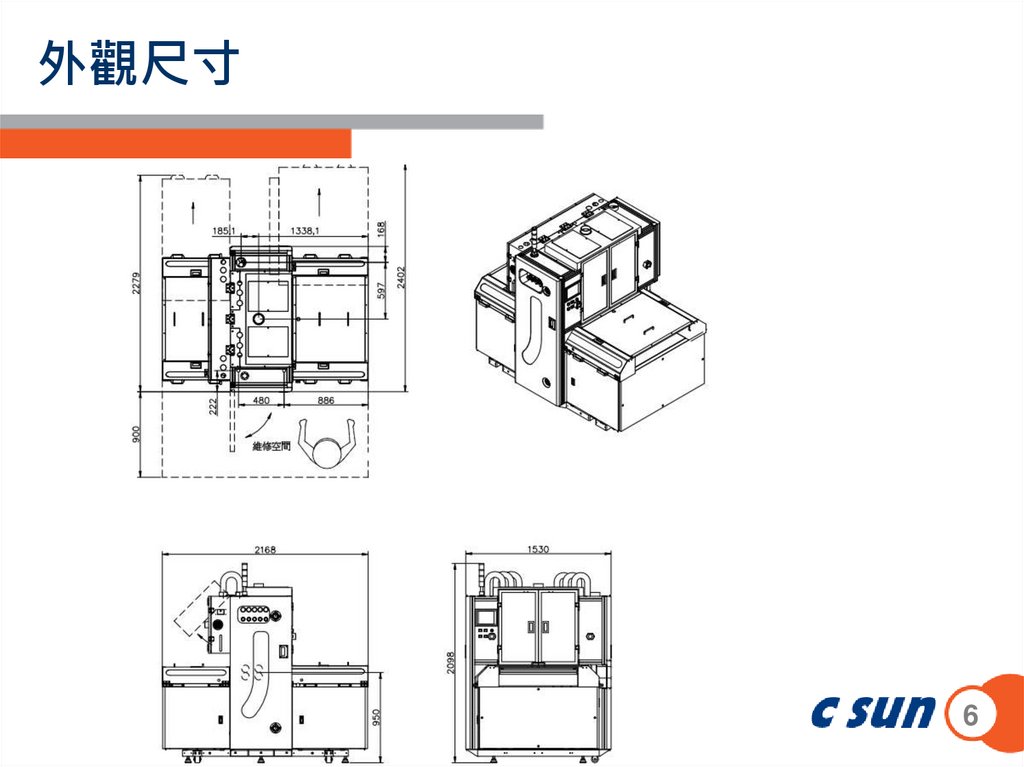

• 外觀尺寸說明 ……………………………………………………6

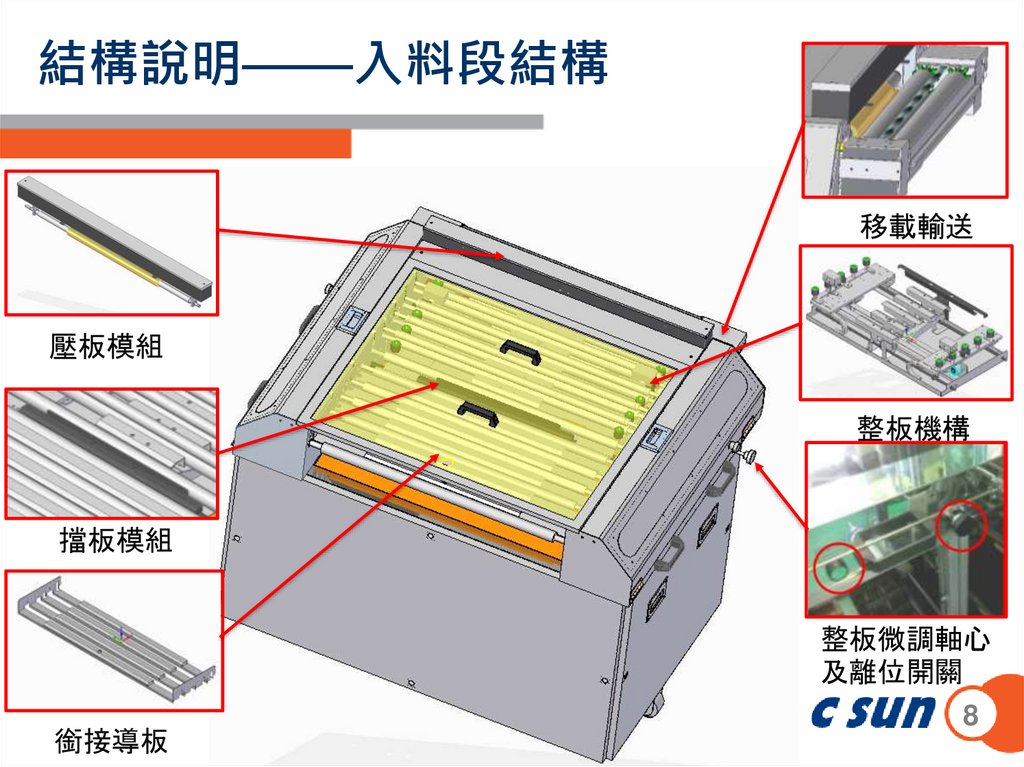

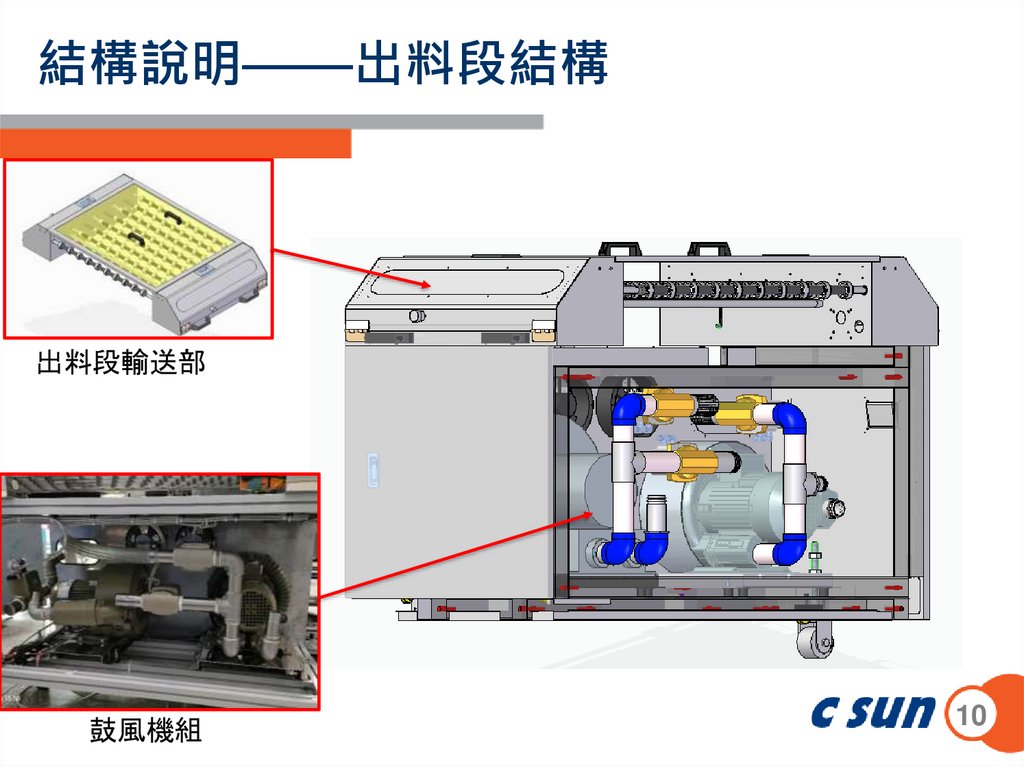

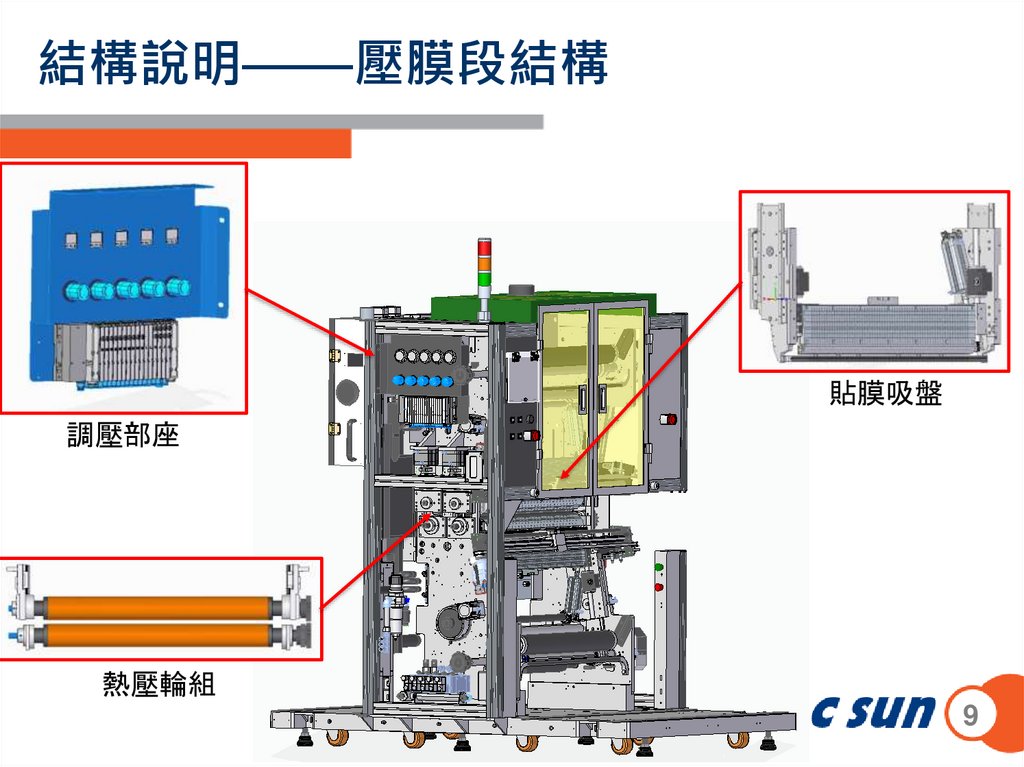

• 機械結構說明 ……………………………………………………8

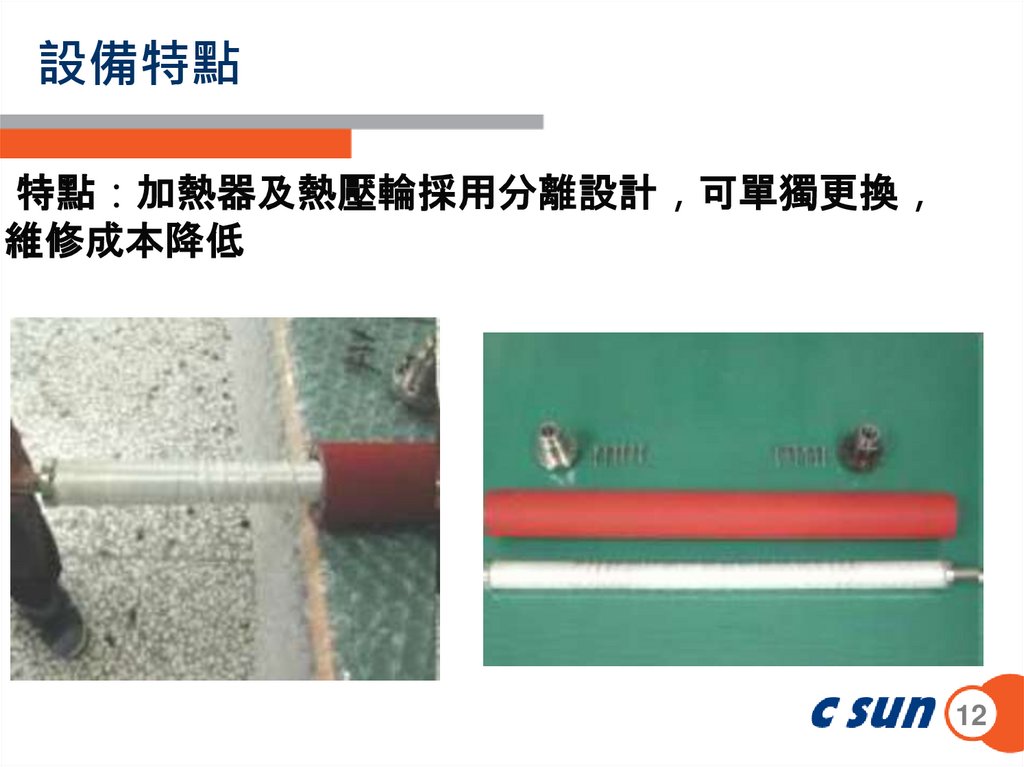

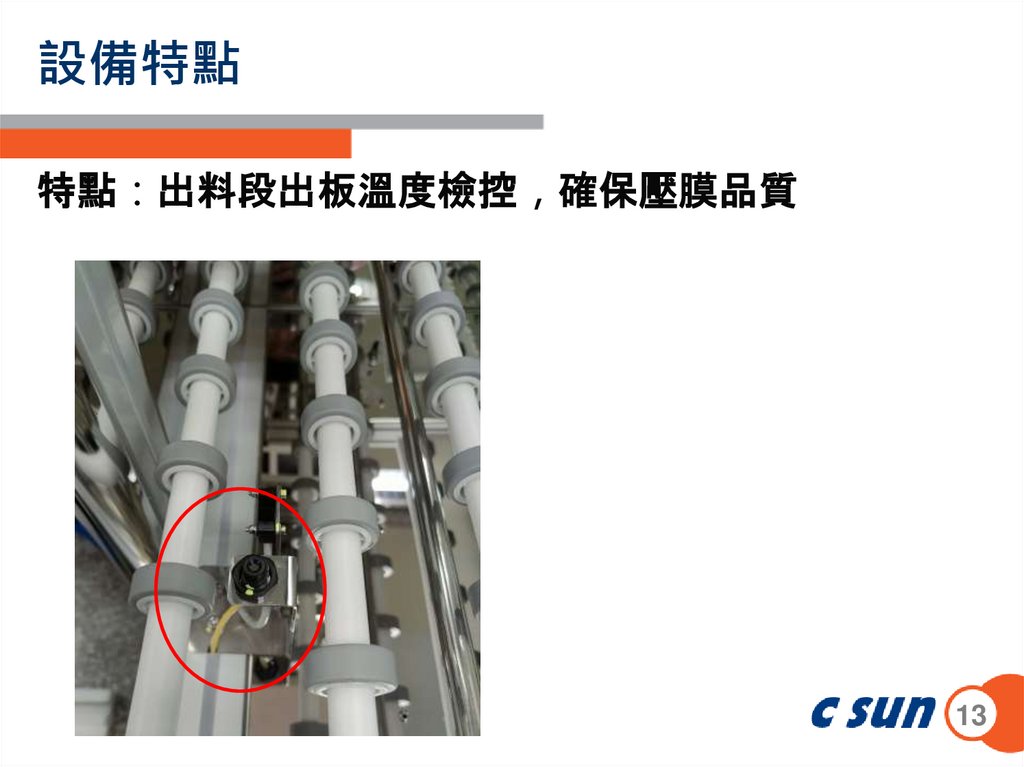

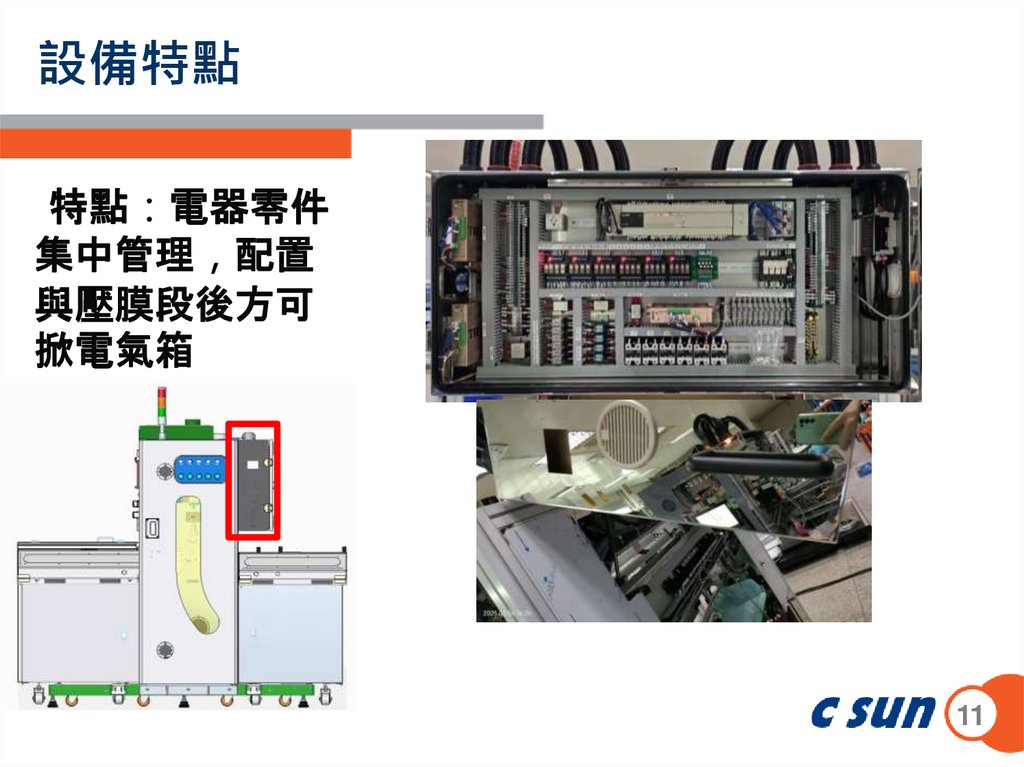

• 設備特點……………………………………………………………11
2
2

3.

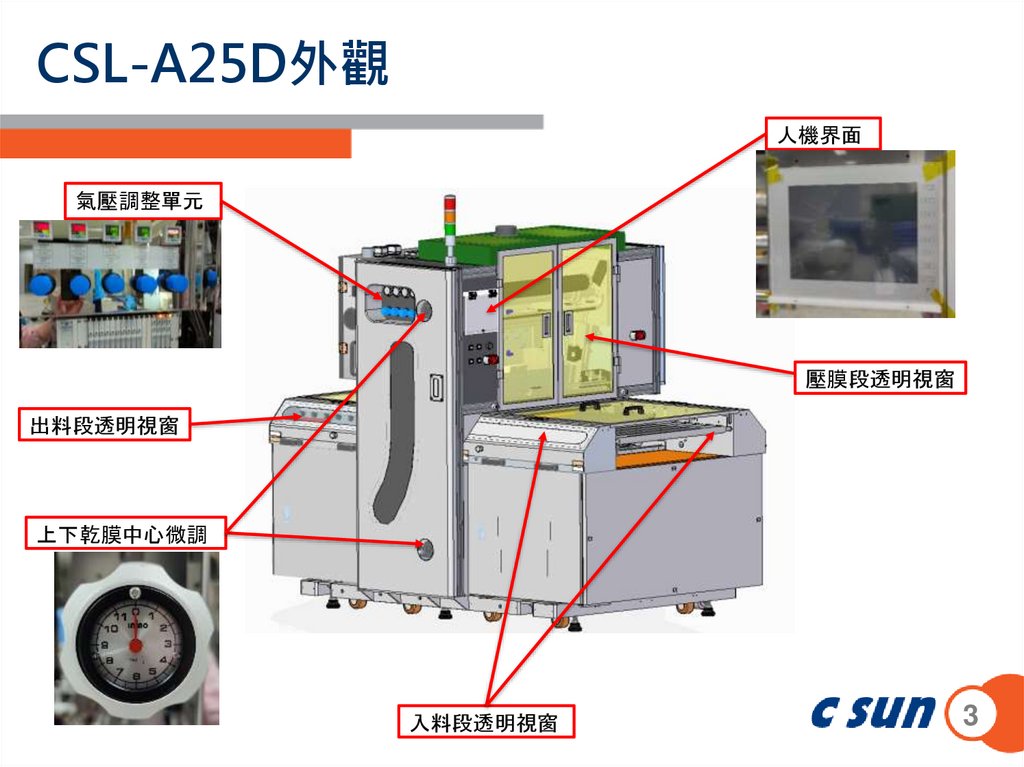

CSL-A25D外觀
人機界面
氣壓調整單元
壓膜段透明視窗
出料段透明視窗
上下乾膜中心微調
3
入料段透明視窗
3

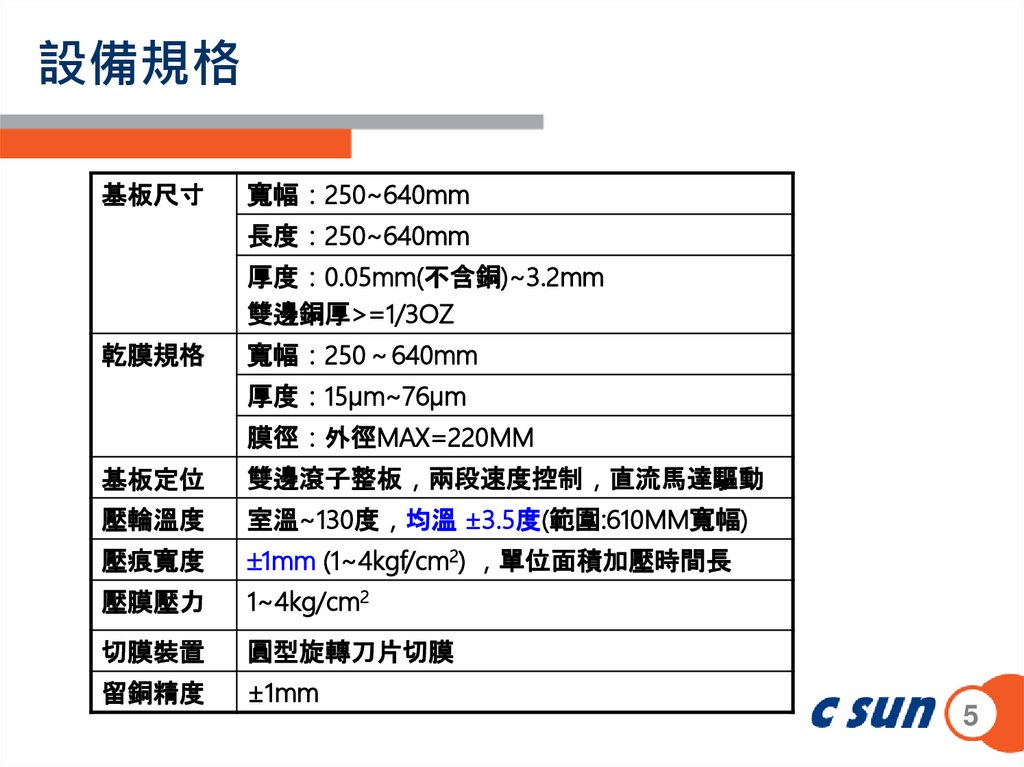

設備規格
基板尺寸
寬幅 250~640mm
長度 250~640mm
厚度 0.05mm(不含銅)~3.2mm
雙邊銅厚>=1/3OZ
乾膜規格
寬幅 250 640mm
厚度 15μm~76μm
膜徑外徑MAX=220MM
5
基板定位
雙邊滾子整板兩段速度控制直流馬達驅動
壓輪溫度
室溫~130度均溫 ±3.5度(範圍:610MM寬幅)
壓痕寬度
1mm (1~4kgf/cm2) 單位面積加壓時間長
壓膜壓力
1~4kg/cm2
切膜裝置
圓型旋轉刀片切膜
留銅精度
±1mm
5
