1. 2010 Baroid IDP Базовый семинар по буровым растворам

Приготовление
бурового раствора
Baroid Industrial Drilling Products
The Original Drilling Fluids Company™

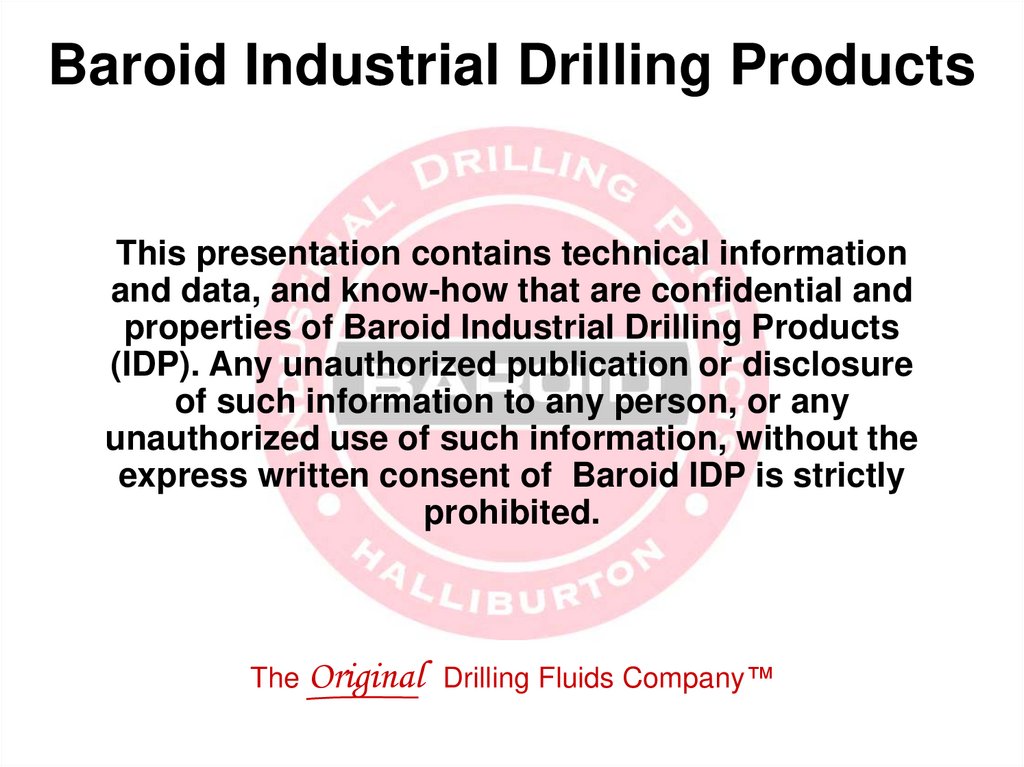

2.

Baroid Industrial Drilling Products
This presentation contains technical information
and data, and know-how that are confidential and
properties of Baroid Industrial Drilling Products
(IDP). Any unauthorized publication or disclosure
of such information to any person, or any
unauthorized use of such information, without the
express written consent of Baroid IDP is strictly
prohibited.
The Original Drilling Fluids Company™

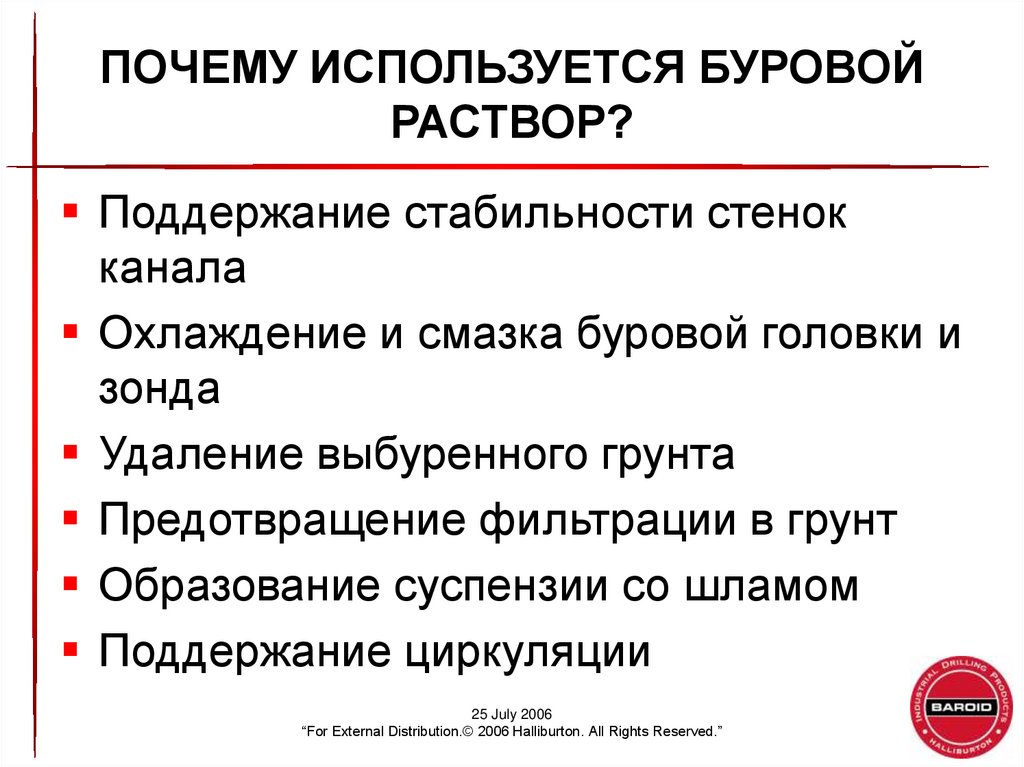

3. ПОЧЕМУ ИСПОЛЬЗУЕТСЯ БУРОВОЙ РАСТВОР?

Поддержание стабильности стенок
канала
Охлаждение и смазка буровой головки и
зонда
Удаление выбуренного грунта
Предотвращение фильтрации в грунт
Образование суспензии со шламом
Поддержание циркуляции
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

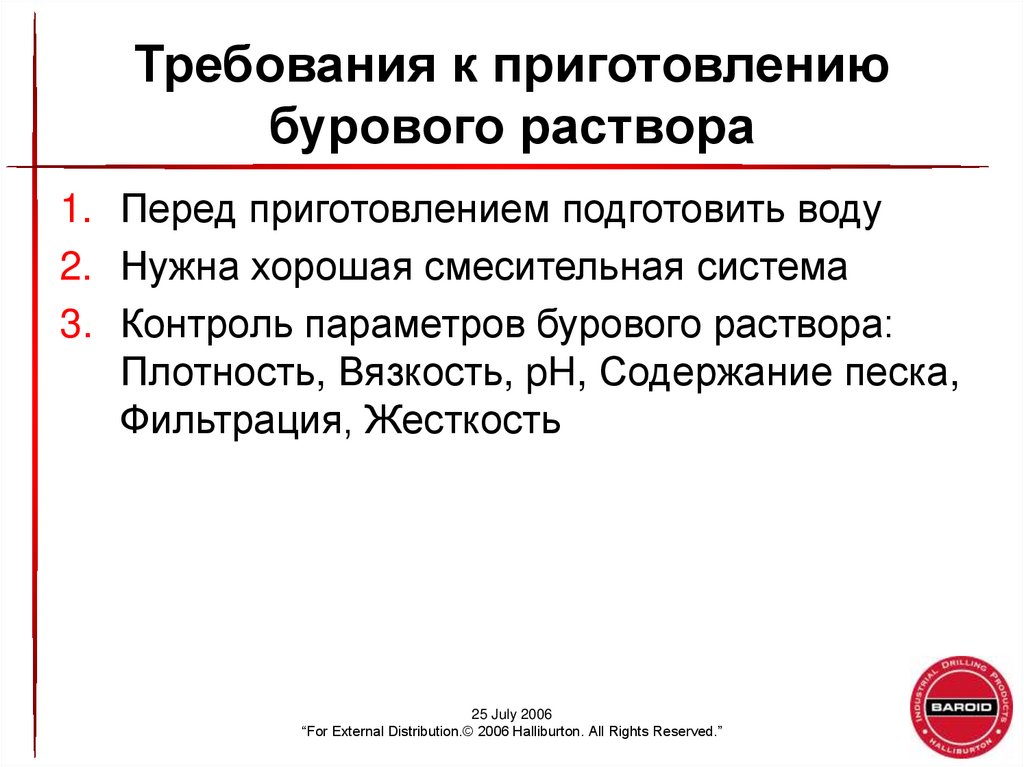

4. Требования к приготовлению бурового раствора

1. Перед приготовлением подготовить воду
2. Нужна хорошая смесительная система
3. Контроль параметров бурового раствора:
Плотность, Вязкость, pH, Содержание песка,
Фильтрация, Жесткость
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

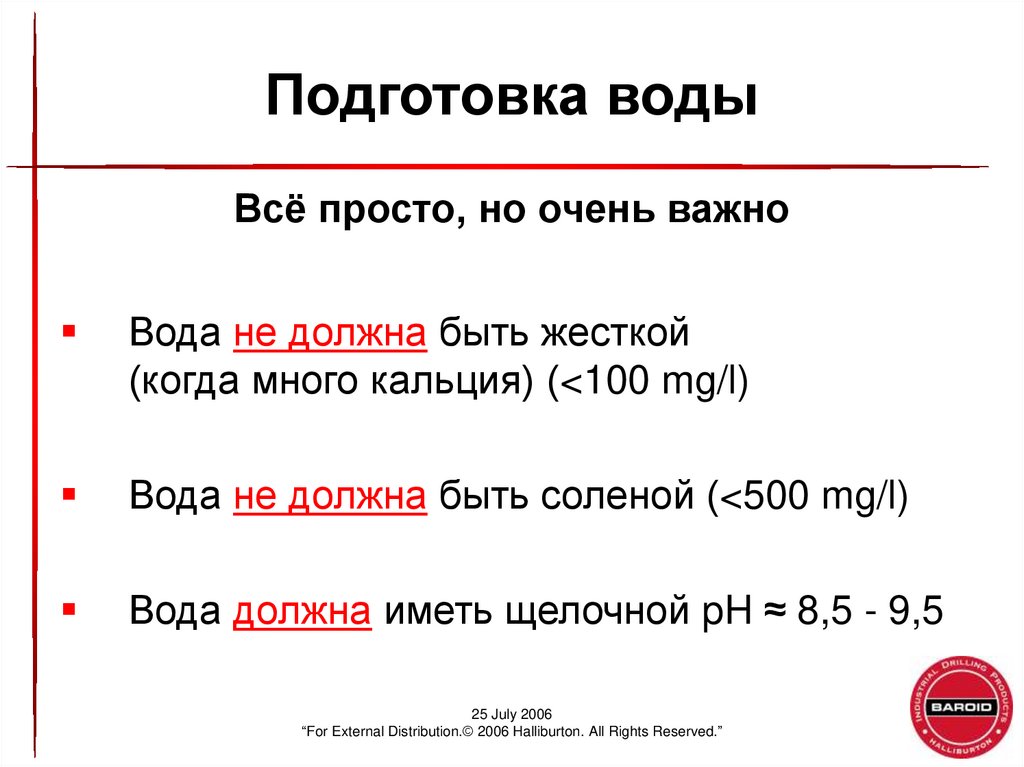

5. Подготовка воды

Всё просто, но очень важно
Вода не должна быть жесткой
(когда много кальция) (<100 mg/l)
Вода не должна быть соленой (<500 mg/l)
Вода должна иметь щелочной pH ≈ 8,5 - 9,5
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

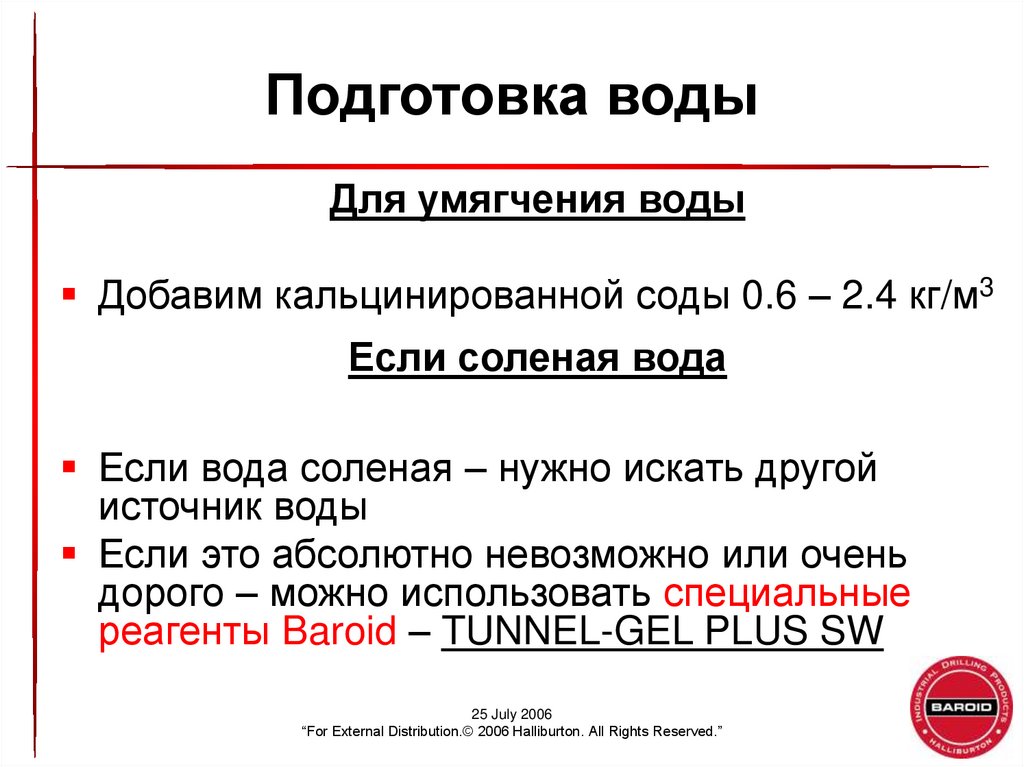

6. Подготовка воды

Для умягчения воды
Добавим кальцинированной соды 0.6 – 2.4 кг/м3
Если соленая вода
Если вода соленая – нужно искать другой
источник воды
Если это абсолютно невозможно или очень
дорого – можно использовать специальные
реагенты Baroid – TUNNEL-GEL PLUS SW
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

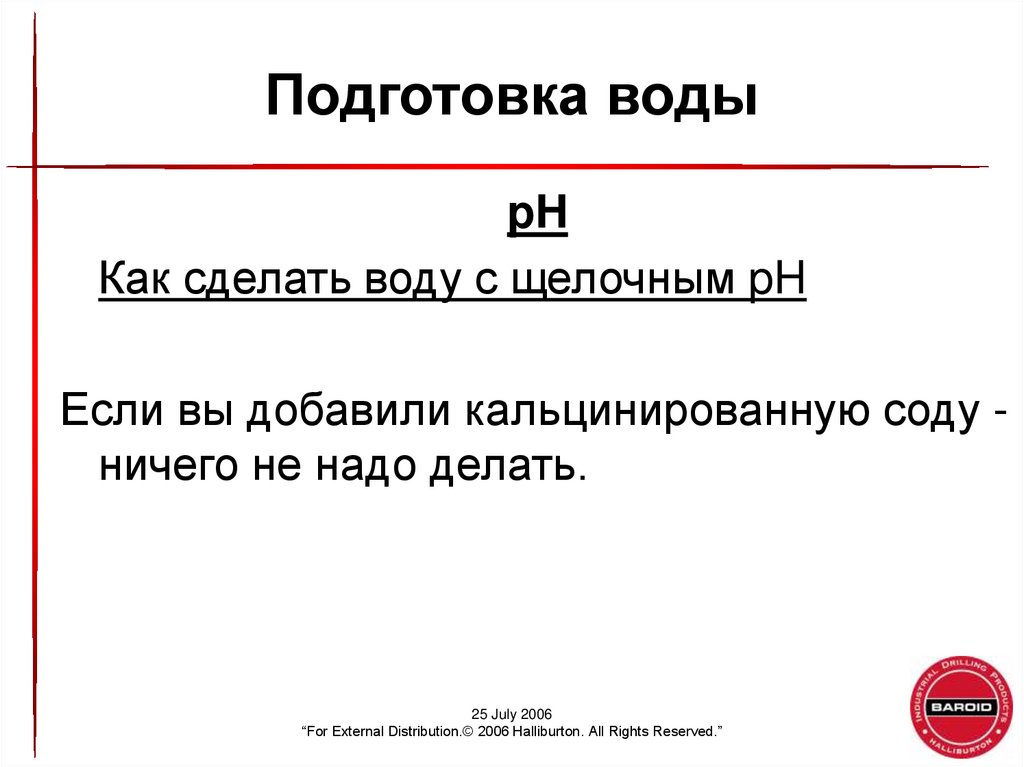

7. Подготовка воды

pH
Как сделать воду с щелочным pH
Если вы добавили кальцинированную соду ничего не надо делать.
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

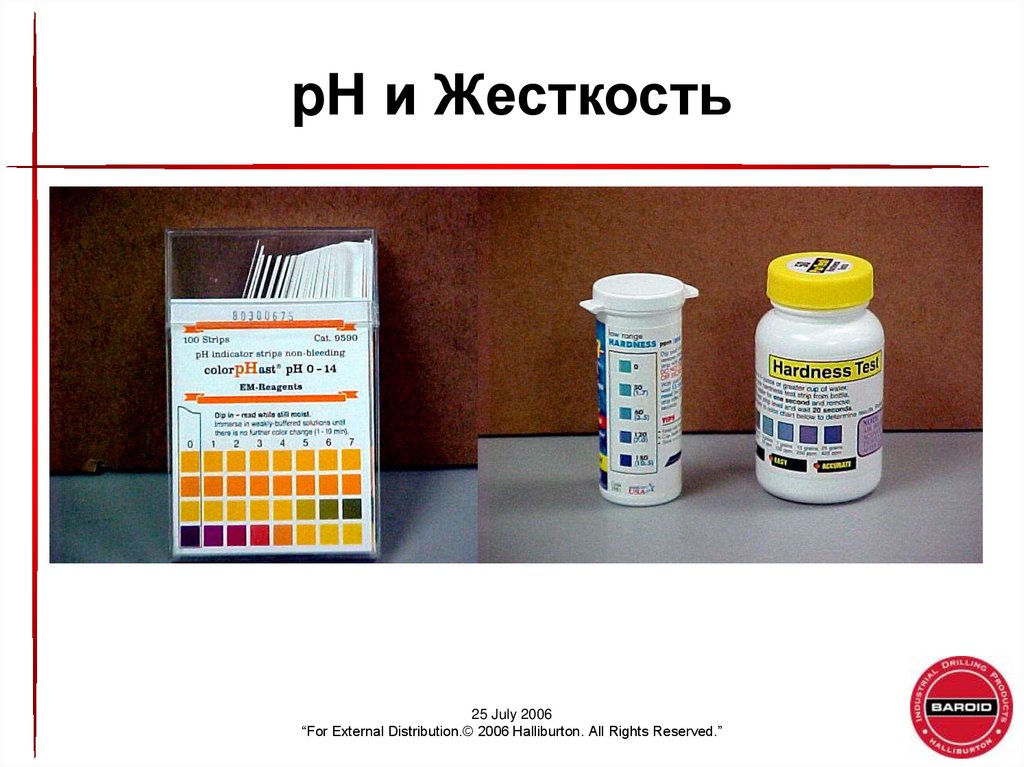

8. pH и Жесткость

25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

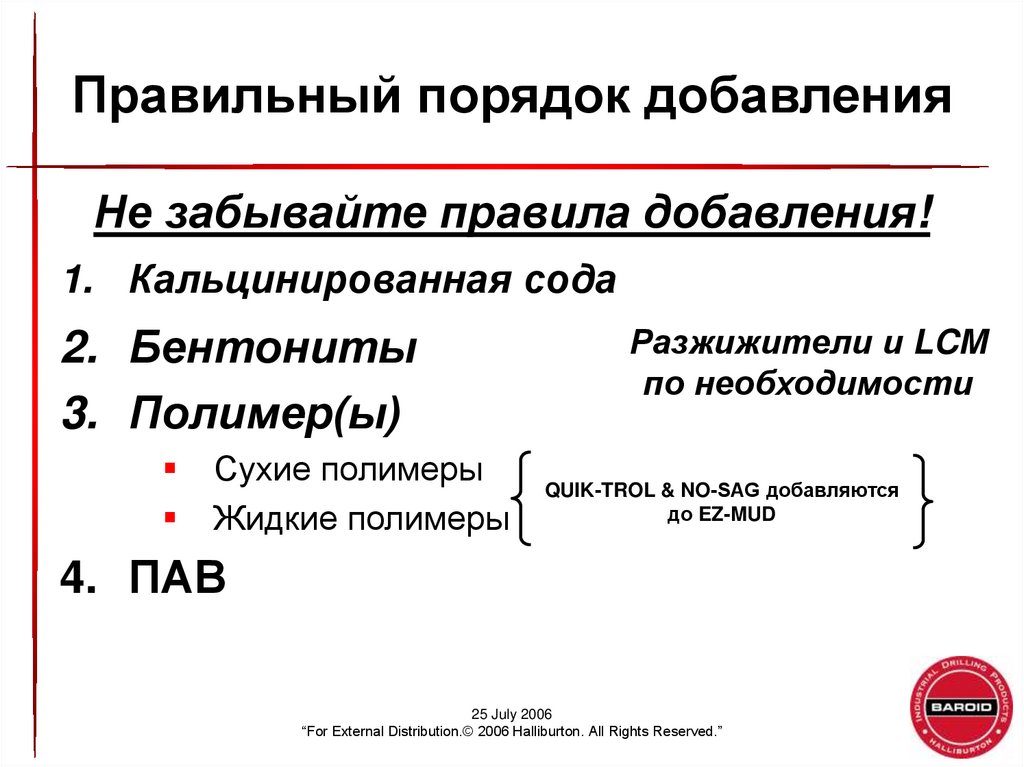

9. Правильный порядок добавления

Не забывайте правила добавления!
1. Кальцинированная сода
2. Бентониты
3. Полимер(ы)
Сухие полимеры
Жидкие полимеры
Разжижители и LCM
по необходимости
QUIK-TROL & NO-SAG добавляются
до EZ-MUD
4. ПАВ
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

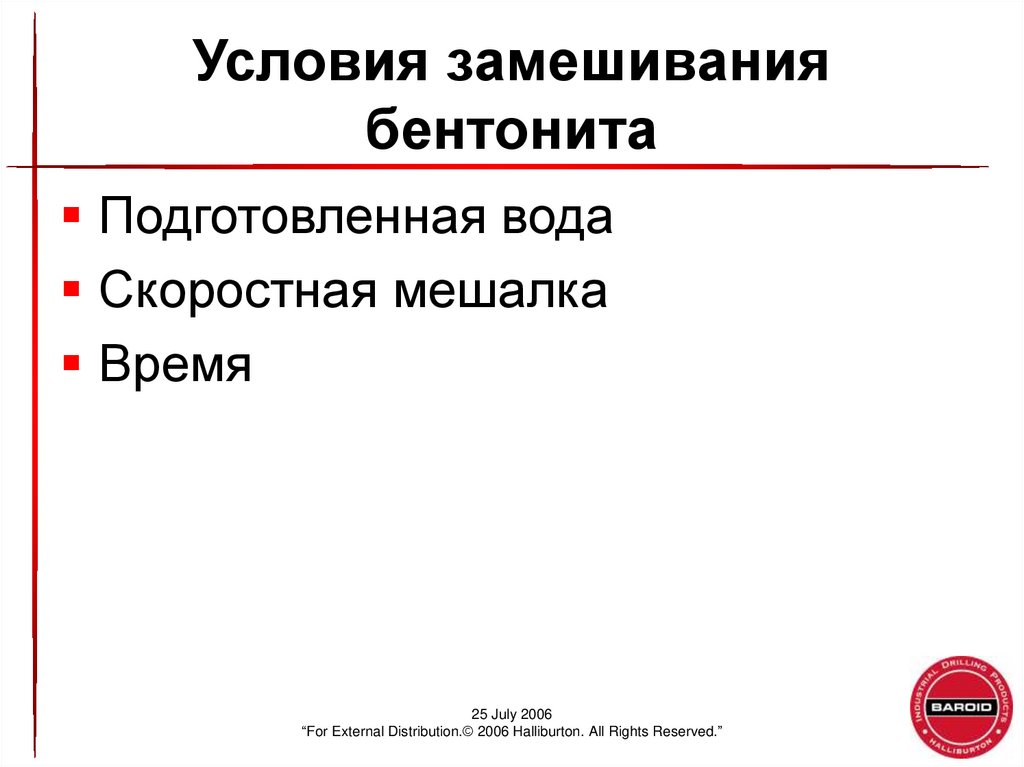

10. Условия замешивания бентонита

Подготовленная вода
Скоростная мешалка
Время
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

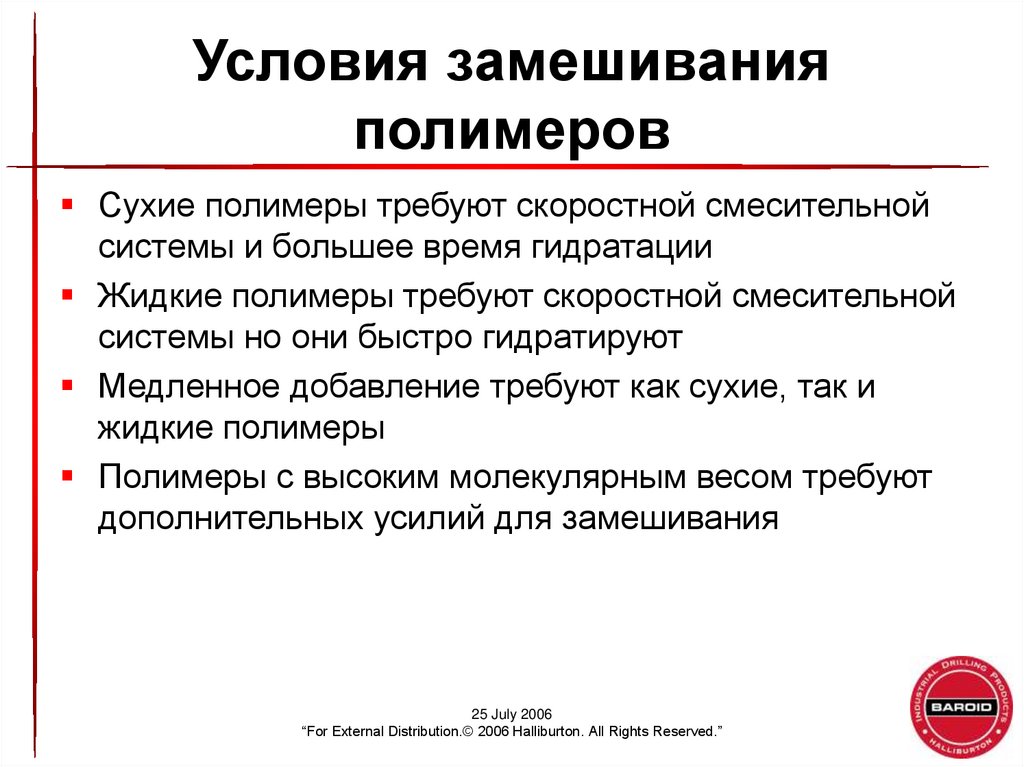

11. Условия замешивания полимеров

Сухие полимеры требуют скоростной смесительной
системы и большее время гидратации
Жидкие полимеры требуют скоростной смесительной
системы но они быстро гидратируют
Медленное добавление требуют как сухие, так и
жидкие полимеры
Полимеры с высоким молекулярным весом требуют
дополнительных усилий для замешивания
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

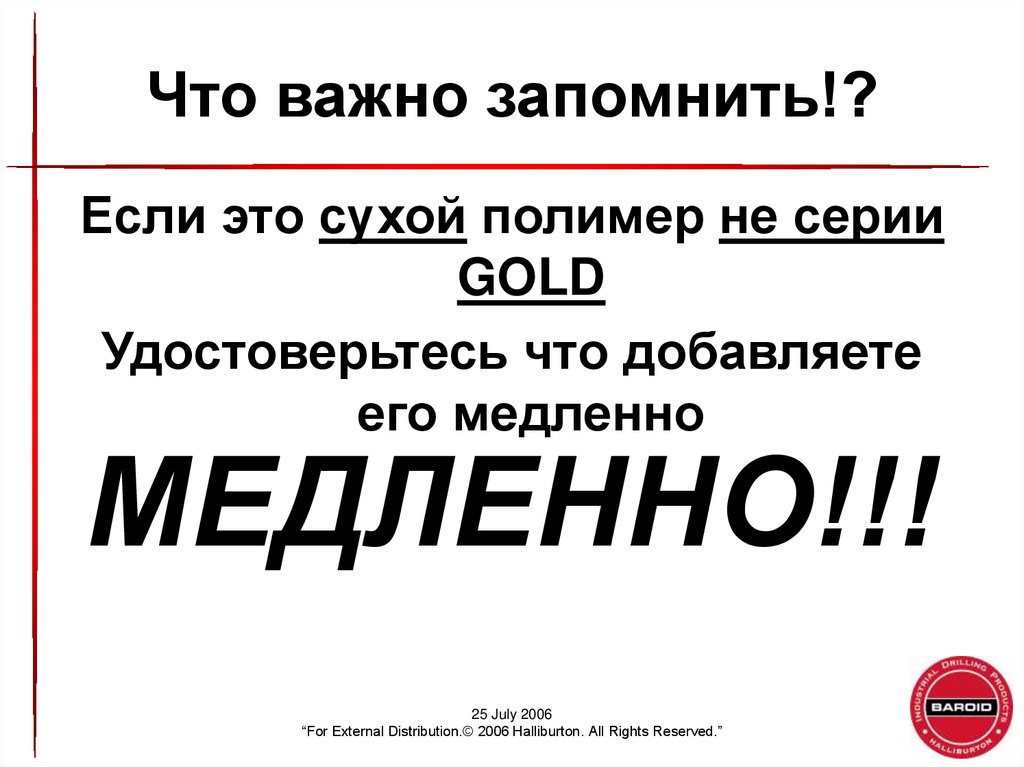

12. Что важно запомнить!?

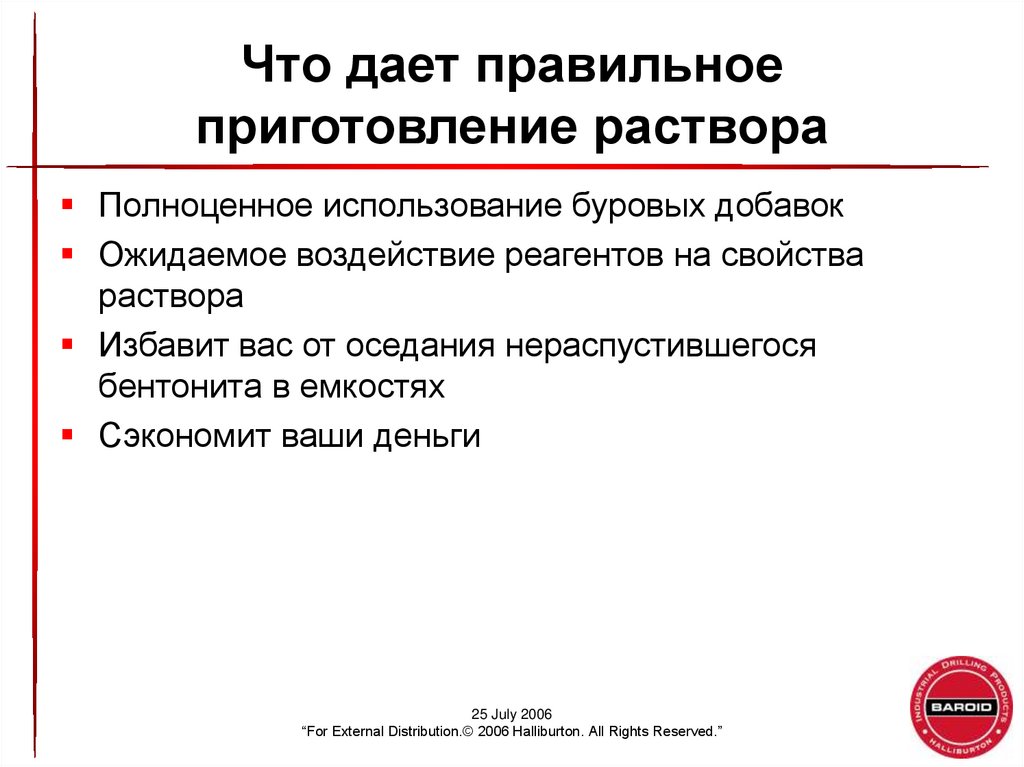

13. Что дает правильное приготовление раствора

Полноценное использование буровых добавок
Ожидаемое воздействие реагентов на свойства
раствора
Избавит вас от оседания нераспустившегося
бентонита в емкостях
Сэкономит ваши деньги
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

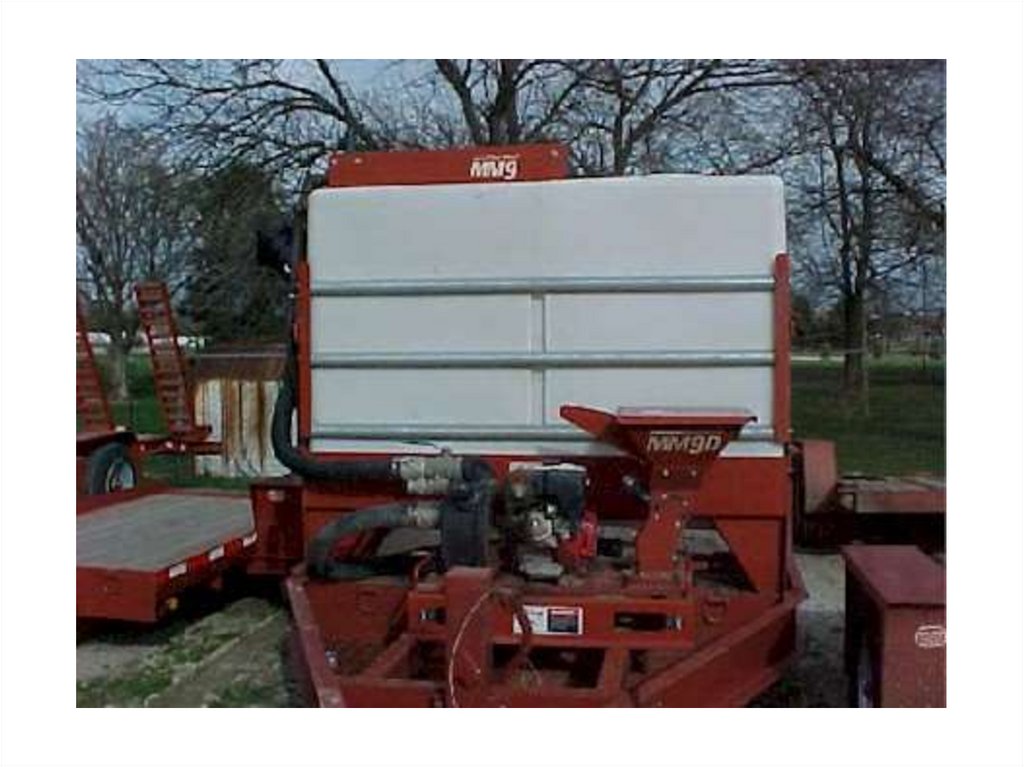

14. Смесительное оборудование

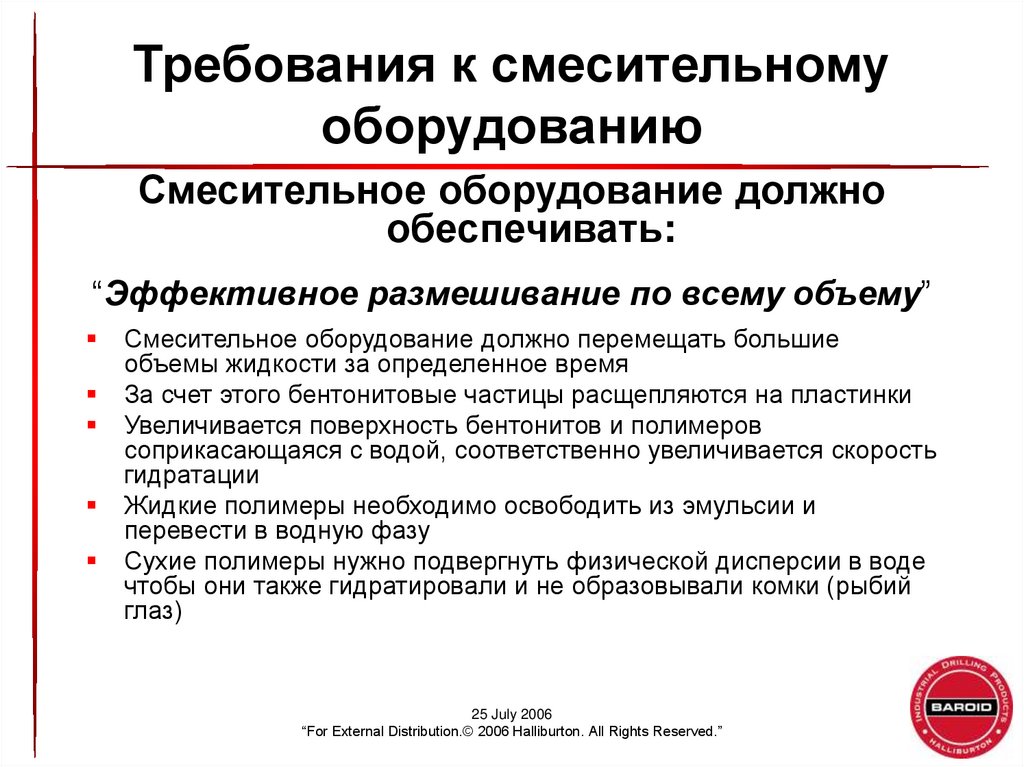

15. Требования к смесительному оборудованию

Смесительное оборудование должно
обеспечивать:
“Эффективное размешивание по всему объему”
Смесительное оборудование должно перемещать большие
объемы жидкости за определенное время
За счет этого бентонитовые частицы расщепляются на пластинки
Увеличивается поверхность бентонитов и полимеров
соприкасающаяся с водой, соответственно увеличивается скорость
гидратации
Жидкие полимеры необходимо освободить из эмульсии и
перевести в водную фазу
Сухие полимеры нужно подвергнуть физической дисперсии в воде
чтобы они также гидратировали и не образовывали комки (рыбий
глаз)
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

16.

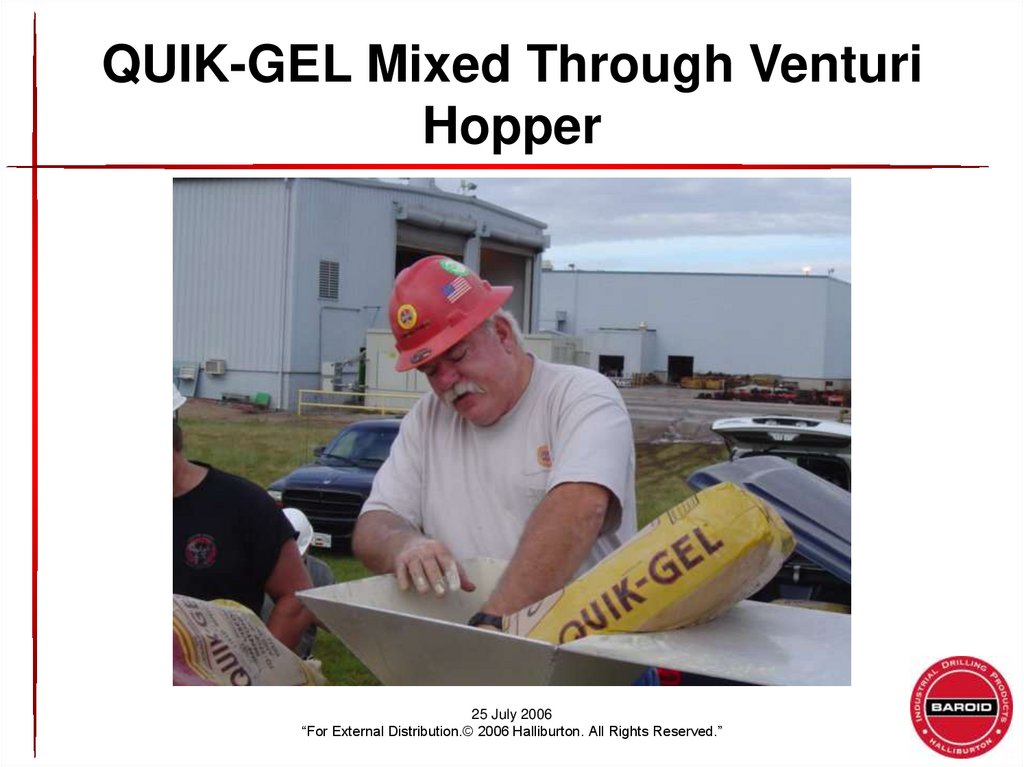

17. 18. QUIK-GEL Mixed Through Venturi Hopper

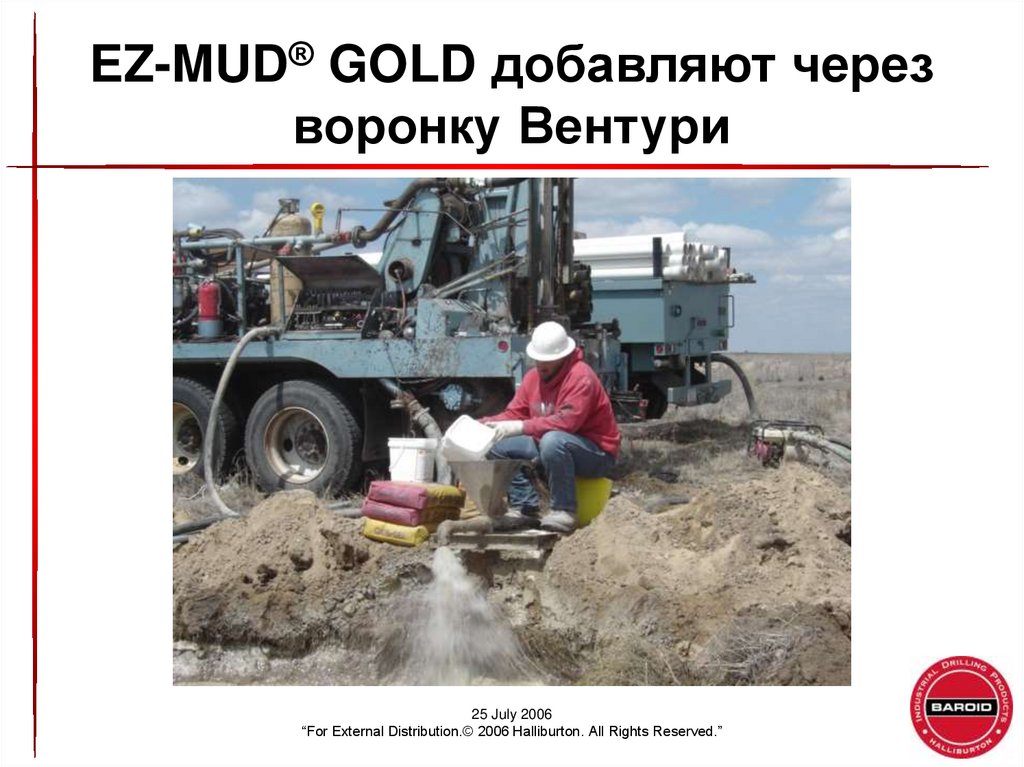

19. EZ-MUD® GOLD добавляют через воронку Вентури

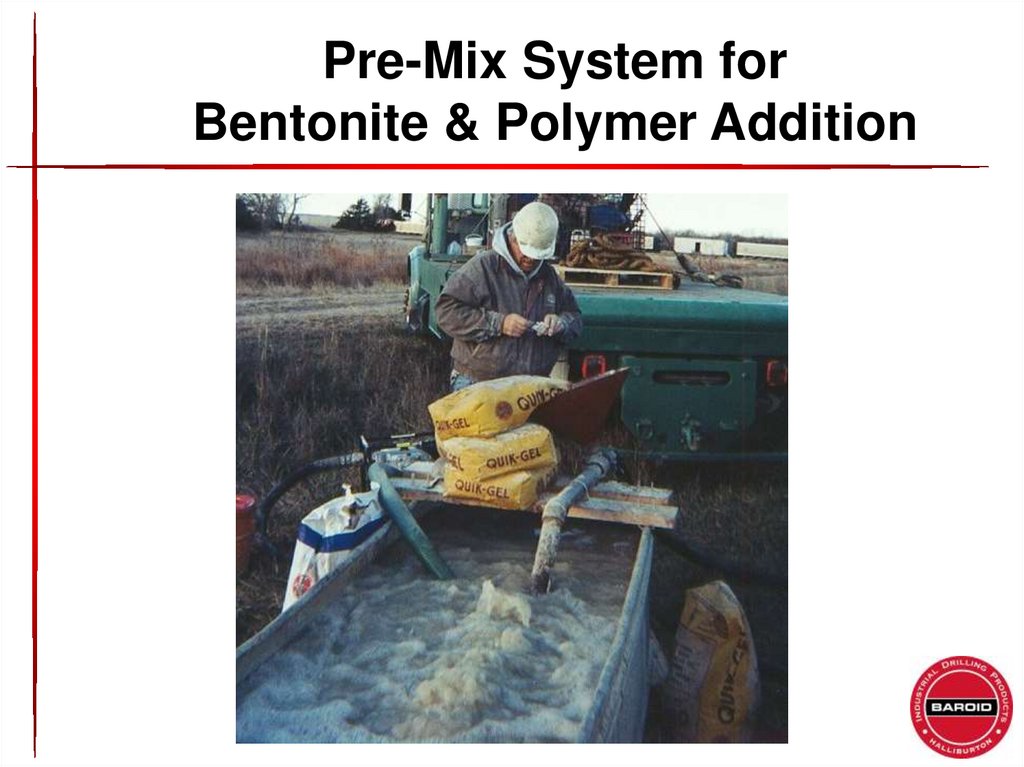

20. Pre-Mix System for Bentonite & Polymer Addition

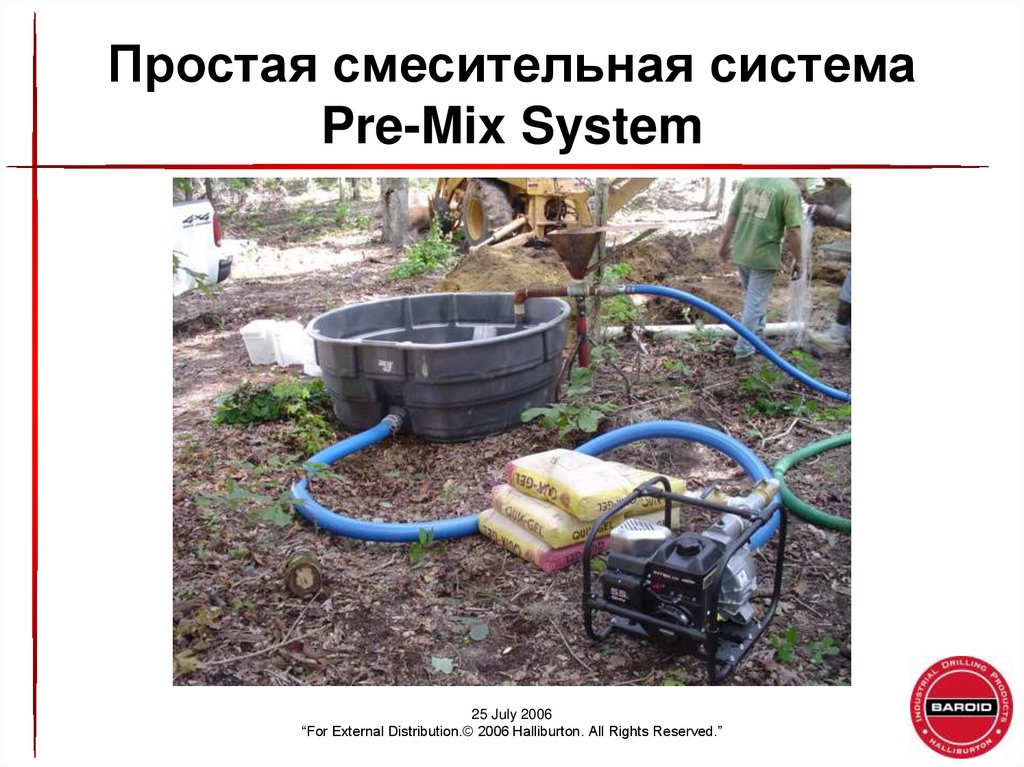

21. Простая смесительная система Pre-Mix System

22.

23.

24.

25.

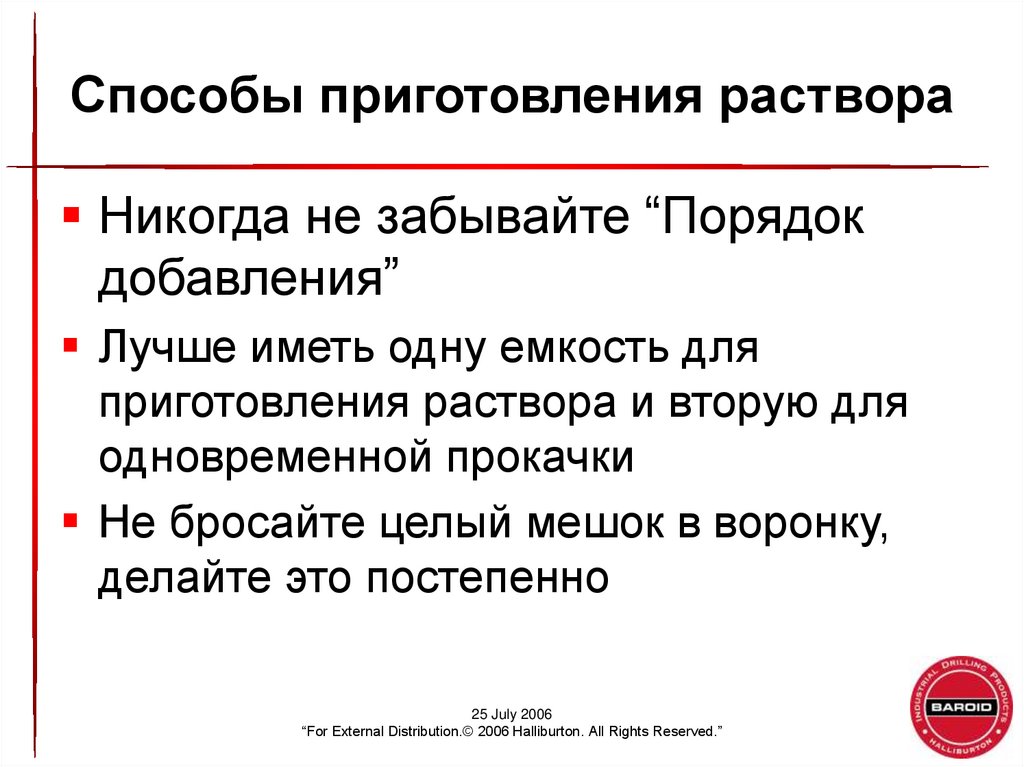

26. 27. Способы приготовления раствора

Никогда не забывайте “Порядок
добавления”
Лучше иметь одну емкость для
приготовления раствора и вторую для
одновременной прокачки
Не бросайте целый мешок в воронку,
делайте это постепенно
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

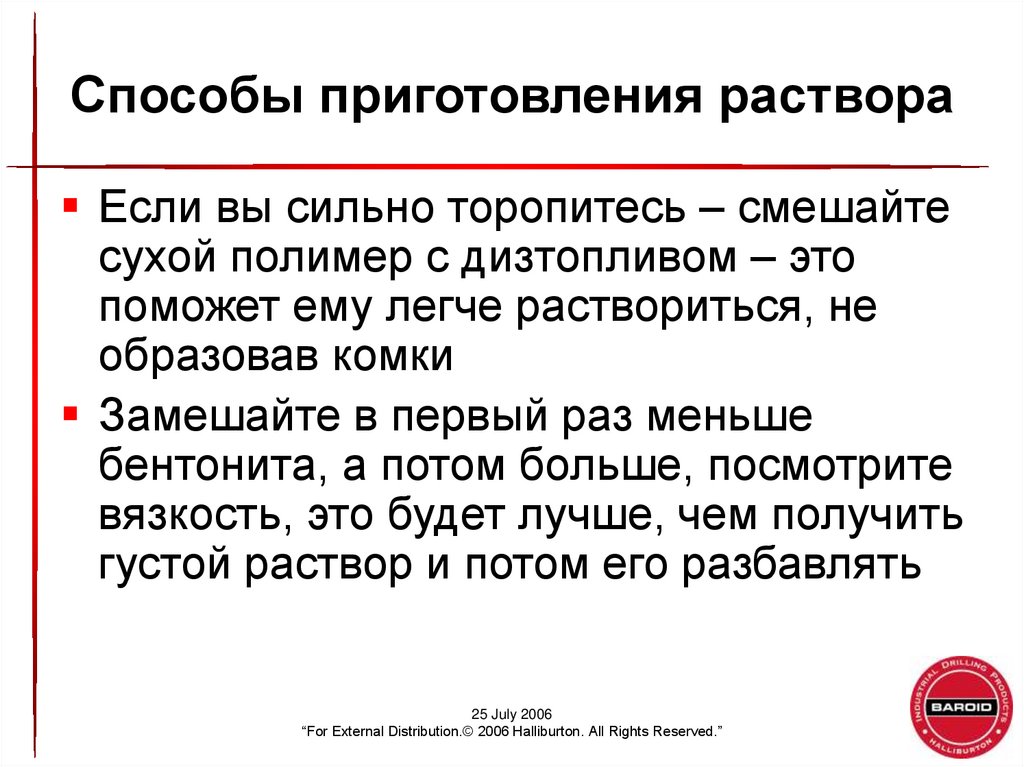

28. Способы приготовления раствора

Если вы сильно торопитесь – смешайте
сухой полимер с дизтопливом – это
поможет ему легче раствориться, не
образовав комки
Замешайте в первый раз меньше
бентонита, а потом больше, посмотрите
вязкость, это будет лучше, чем получить
густой раствор и потом его разбавлять
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

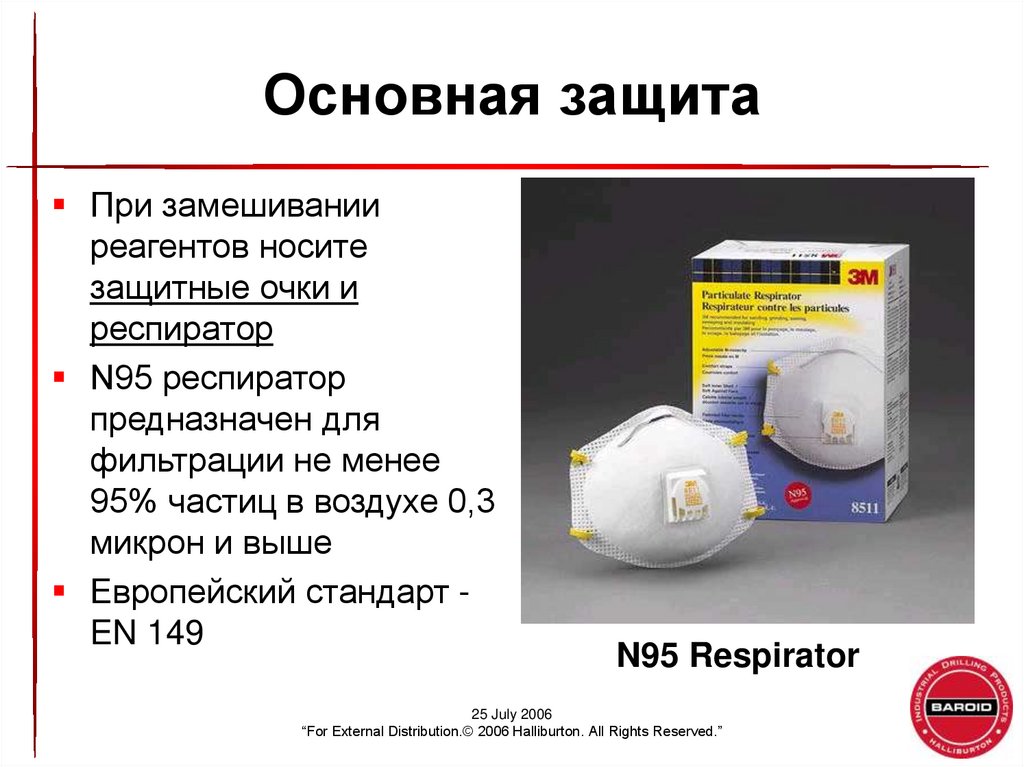

29. Основная защита

При замешивании
реагентов носите
защитные очки и
респиратор
N95 респиратор
предназначен для
фильтрации не менее
95% частиц в воздухе 0,3
микрон и выше
Европейский стандарт EN 149
N95 Respirator
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

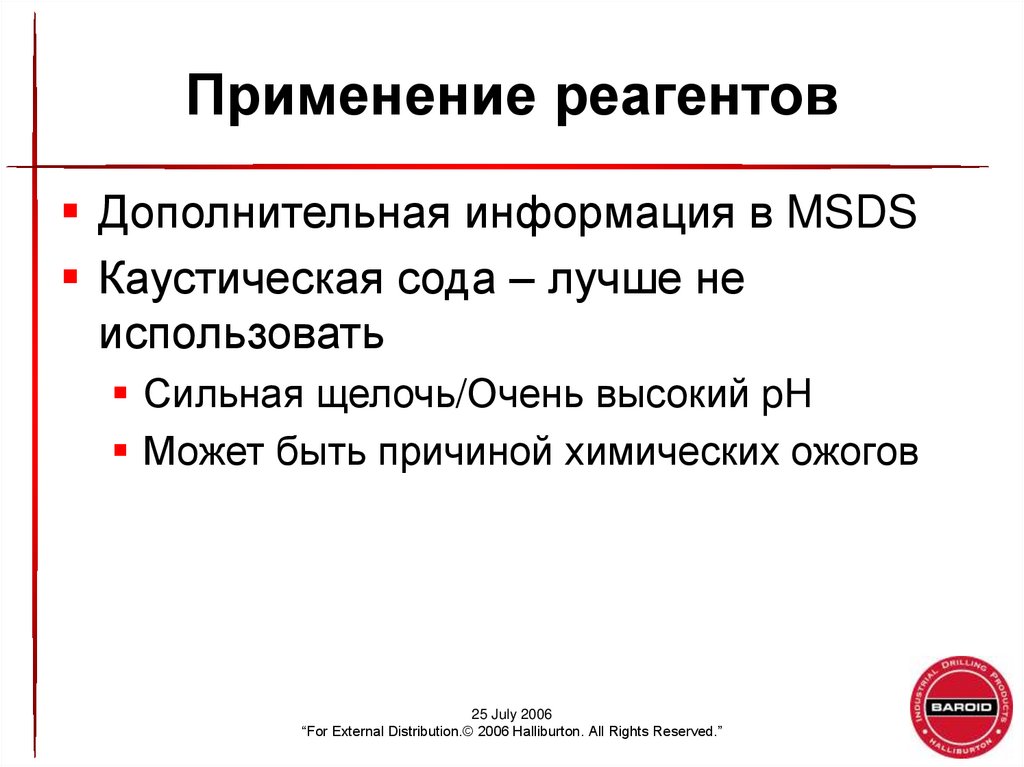

30. Применение реагентов

Дополнительная информация в MSDS
Каустическая сода – лучше не
использовать
Сильная щелочь/Очень высокий pH
Может быть причиной химических ожогов
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

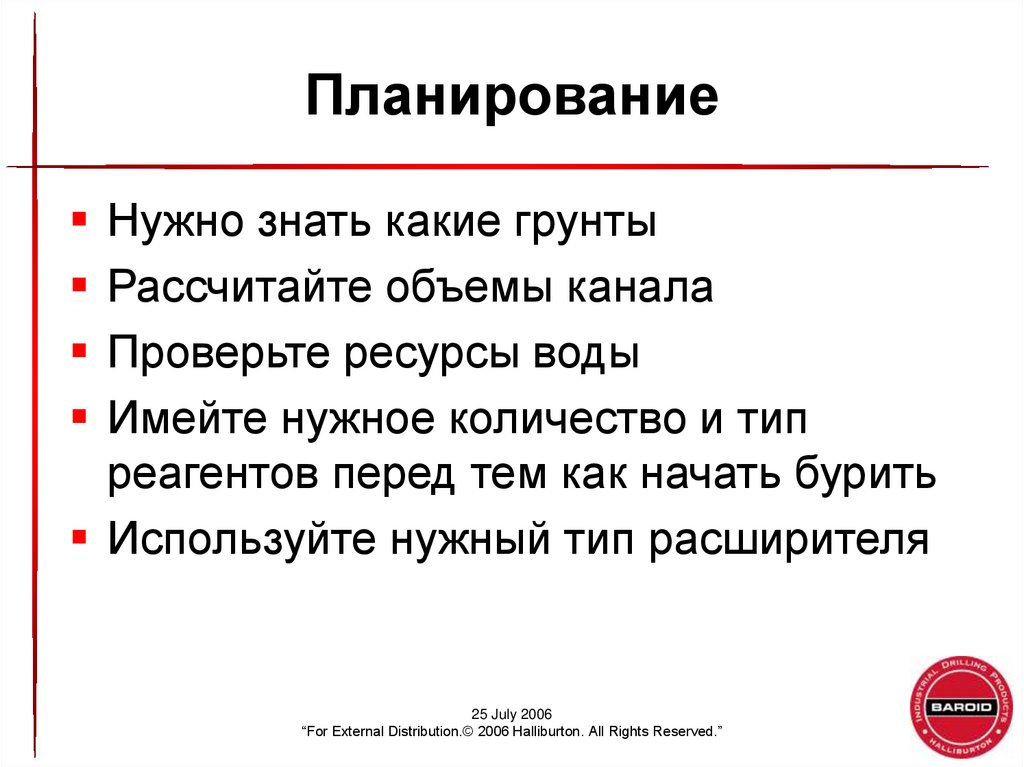

31. Планирование

Нужно знать какие грунты
Рассчитайте объемы канала
Проверьте ресурсы воды
Имейте нужное количество и тип
реагентов перед тем как начать бурить
Используйте нужный тип расширителя
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

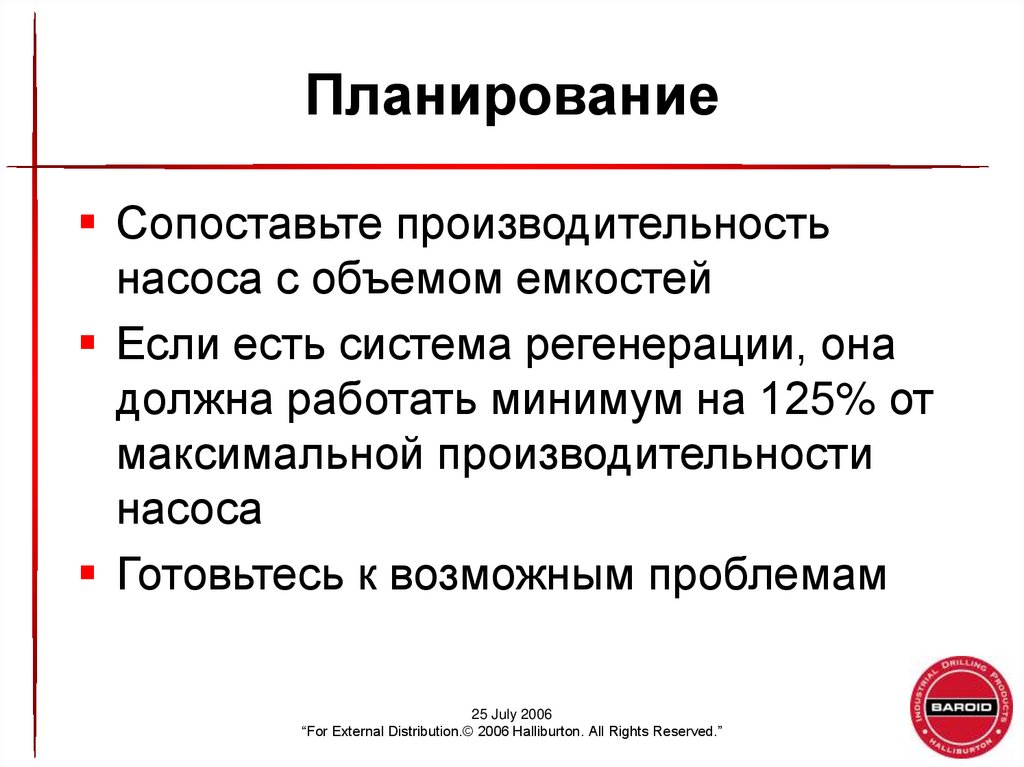

32. Планирование

Сопоставьте производительность
насоса с объемом емкостей
Если есть система регенерации, она
должна работать минимум на 125% от
максимальной производительности
насоса
Готовьтесь к возможным проблемам
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

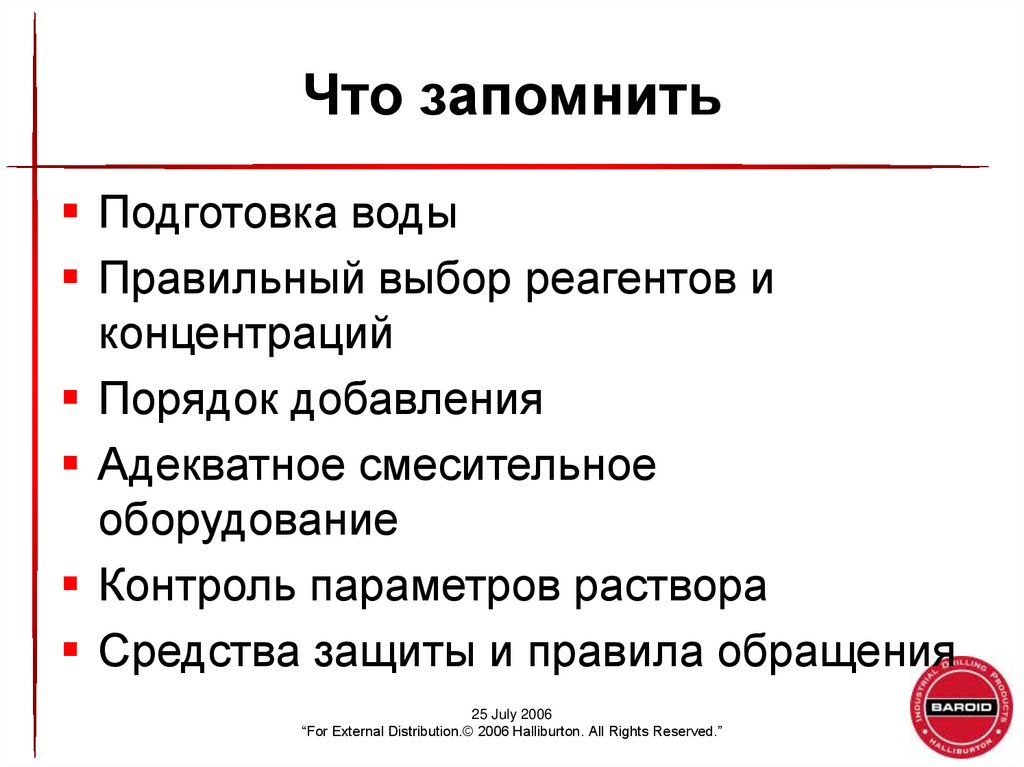

33. Что запомнить

Подготовка воды
Правильный выбор реагентов и
концентраций
Порядок добавления
Адекватное смесительное
оборудование
Контроль параметров раствора
Средства защиты и правила обращения
25 July 2006
“For External Distribution.© 2006 Halliburton. All Rights Reserved.”

34. Questions
