ВВЕДЕНИЕ
Актуальность темы
Развитие современных технологий привело к
тому, что компьютерные системы контроля и
слежения (КСКС) стали важной частью цифровой
инфраструктуры.
Качество
сетевого
взаимодействия
напрямую
влияет на их
надежность.
Актуальность определяется необходимостью
обеспечивать устойчивость, высокую доступность
и защиту данных при подключении КСКС к
корпоративным сетям.
2

3.

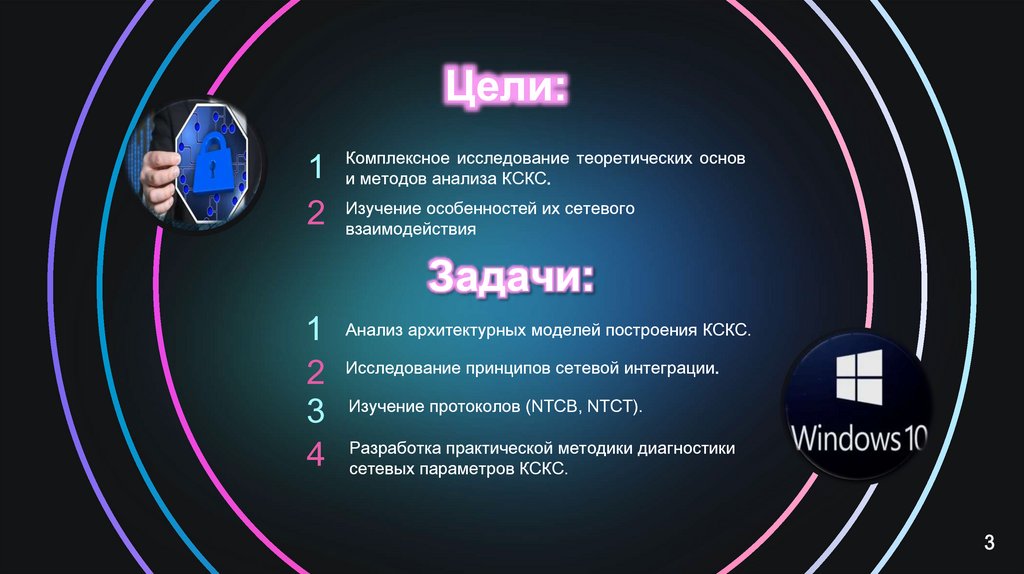

Цели:
1
Изучение особенностей их сетевого
2 взаимодействия
Комплексное исследование теоретических основ
и методов анализа КСКС.
Задачи:
1 Анализ архитектурных моделей построения КСКС.
Исследование принципов сетевой интеграции.
2
3 Изучение протоколов (NTCB, NTCT).
Разработка практической методики диагностики
4 сетевых параметров КСКС.
3

4.

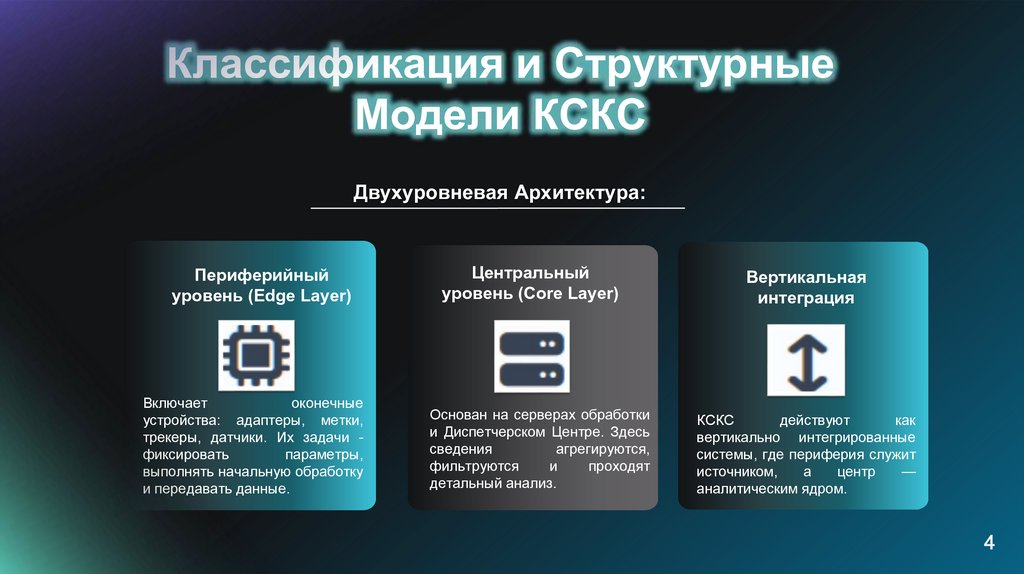

Классификация и Структурные
Модели КСКС
Двухуровневая Архитектура:
Периферийный
уровень (Edge Layer)
Центральный
уровень (Core Layer)
Вертикальная
интеграция
Включает
оконечные
устройства: адаптеры, метки,
трекеры, датчики. Их задачи фиксировать
параметры,
выполнять начальную обработку
и передавать данные.
Основан на серверах обработки
и Диспетчерском Центре. Здесь
сведения
агрегируются,
фильтруются
и
проходят
детальный анализ.
КСКС
действуют
как
вертикально интегрированные
системы, где периферия служит
источником,
а
центр
—
аналитическим ядром.
4

5.

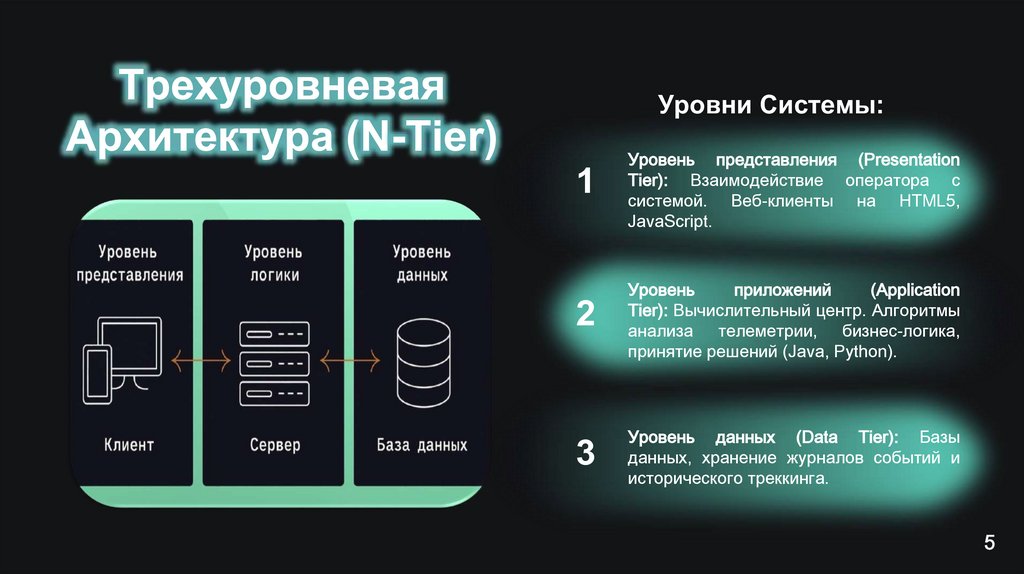

Трехуровневая
Архитектура (N-Tier)
Уровни Системы:
1
2
3
Уровень представления (Presentation
Tier): Взаимодействие оператора с
системой. Веб-клиенты на HTML5,
JavaScript.
Уровень
приложений
(Application
Tier): Вычислительный центр. Алгоритмы
анализа телеметрии, бизнес-логика,
принятие решений (Java, Python).
Уровень данных (Data Tier): Базы
данных, хранение журналов событий и
исторического треккинга.
5

6.

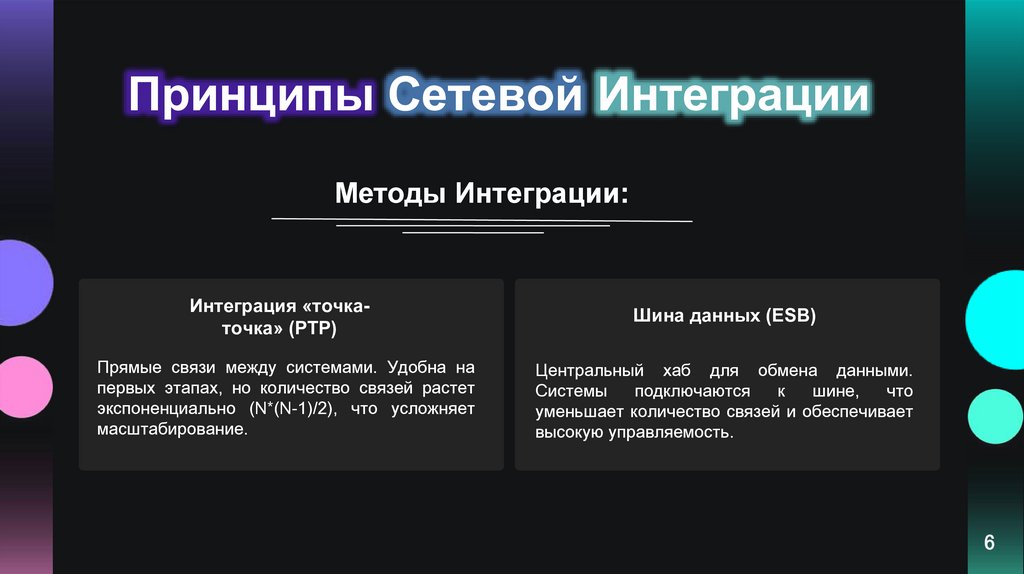

Принципы Сетевой Интеграции
Методы Интеграции:
Интеграция «точкаточка» (PTP)
Шина данных (ESB)
Прямые связи между системами. Удобна на
первых этапах, но количество связей растет
экспоненциально (N*(N-1)/2), что усложняет
масштабирование.
Центральный хаб для обмена данными.
Системы
подключаются
к
шине,
что
уменьшает количество связей и обеспечивает
высокую управляемость.
6

7.

№ Поля
Особенности
Протоколов (NTCB и
NTCT)
Описание
Тип данных
Единица
измерения
49
Пробег между двумя Float
км
(distance_segment) точками трека
50 (time_segment)
Общее
количество U16
м
секунд на последнем
отрезке пути
Бинарный протокол NTCB
Используется для передачи больших объемов
данных (IP-соединение). Эффективен благодаря
компактному бинарному представлению (пакет до
216 байт). Подходит для выгрузки «черного
ящика».
Текстовый протокол NTCT
Символьный формат для SMS. Ограничен 140
символами. Включает только самые важные
параметры (тревога, координаты) для мгновенного
получения информации.
51 (sat_num)
Количество
видимых U8
шт
навигационных
спутников
52 (hdop)
Горизонтальный
Float
коэффициент
ослабления
–
(безразмерны
точности
й)
принятой U32
–
(HDOP)
53 (eventindex)
Индекс
телематической записи

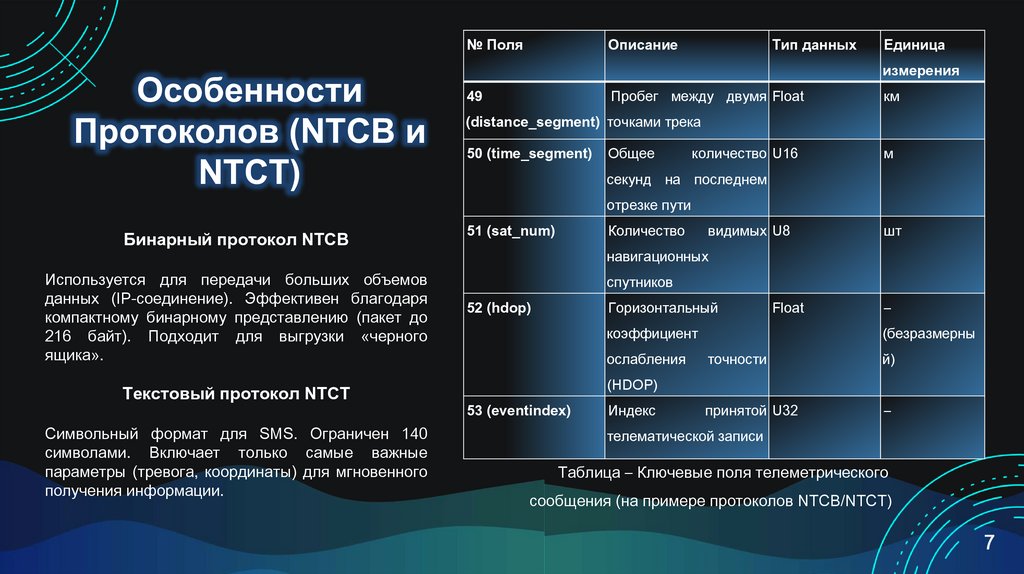

Таблица – Ключевые поля телеметрического
сообщения (на примере протоколов NTCB/NTCT)
7

8.

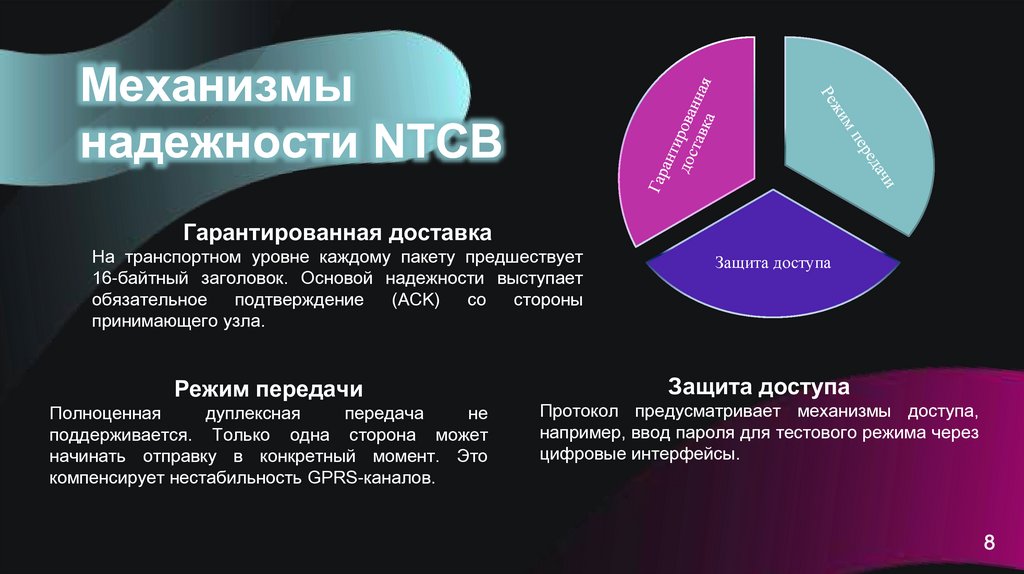

Механизмы
надежности NTCB
Гарантированная доставка
На транспортном уровне каждому пакету предшествует
16-байтный заголовок. Основой надежности выступает
обязательное
подтверждение
(ACK)
со
стороны
принимающего узла.
Режим передачи
Полноценная
дуплексная
передача
не
поддерживается. Только одна сторона может
начинать отправку в конкретный момент. Это
компенсирует нестабильность GPRS-каналов.
Защита доступа
Защита доступа
Протокол предусматривает механизмы доступа,
например, ввод пароля для тестового режима через
цифровые интерфейсы.
8

9.

ГЛАВА II
Протокольные механизмы и
практический анализ сетей контроля в
среде Windows 10
Демонстрация базовых способов сетевой диагностики
штатными средствами ОС.

10.

Проверка логической
01 связности
Команда Ping
Используется как простой способ проверки
связности узлов в сети TCP/IP (протокол
ICMP).
Пример: ping -n 10 8.8.8.8
Позволяет измерить время отклика (RTT).
Оценить стабильность обмена и процент
потерь.
Повышенная
задержка
указывает
на
перегрузку сети, что влияет на доставку
пакетов NTCB.

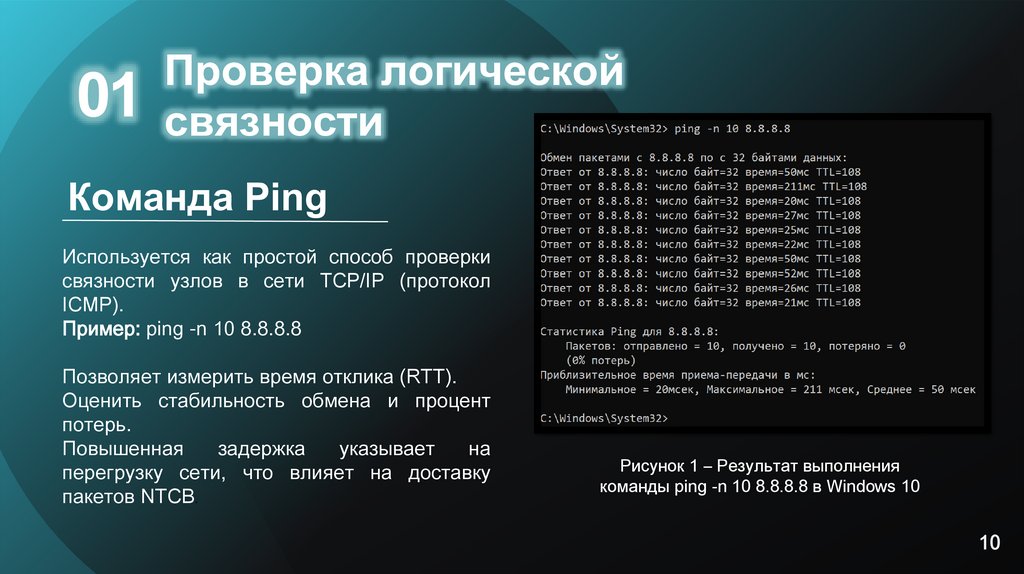

Рисунок 1 – Результат выполнения
команды ping -n 10 8.8.8.8 в Windows 10
10

11.

Анализ сетевого
02 маршрута
Команда Tracert
Позволяет
пошагово
определить
последовательность узлов от рабочей
станции ДЦ до целевого адреса.
Пример: tracert google.com
Показывает задержку на каждом
промежуточном узле (хопе).
Помогает локализовать участок сети с
проблемой
(локальная
сеть,
провайдер или внешняя магистраль).

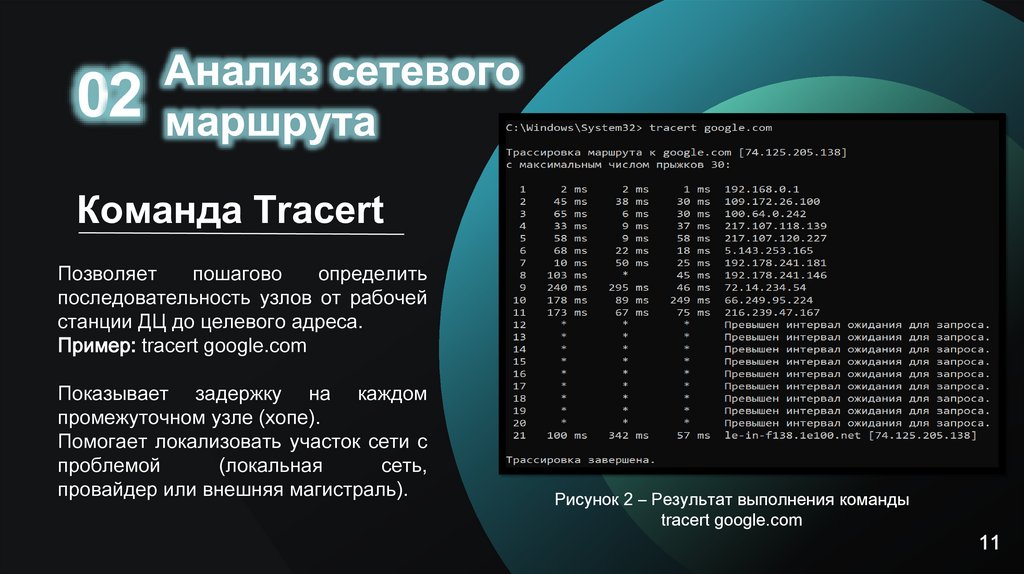

Рисунок 2 – Результат выполнения команды
tracert google.com
11

12.

Мониторинг активных
03 соединений
Команда Netstat
Выводит актуальную статистику TCP/IP. Важно
контролировать, какое приложение использует порт
для приема данных NTCB.
Параметры:
• netstat -a: Все активные соединения (включая
LISTENING).
• netstat -e: Статистика Ethernet (объем байт).
• netstat -b: Идентификация процесса (имя
исполняемого файла).
Фильтрация: netstat -a | find /I "LISTENING"

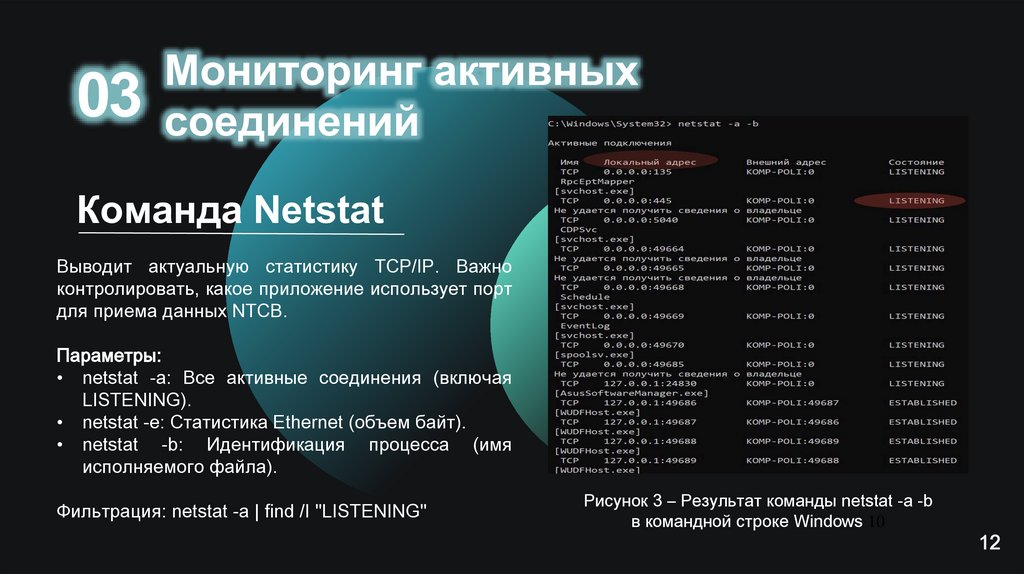

Рисунок 3 – Результат команды netstat -a -b
в командной строке Windows 10
12

13.

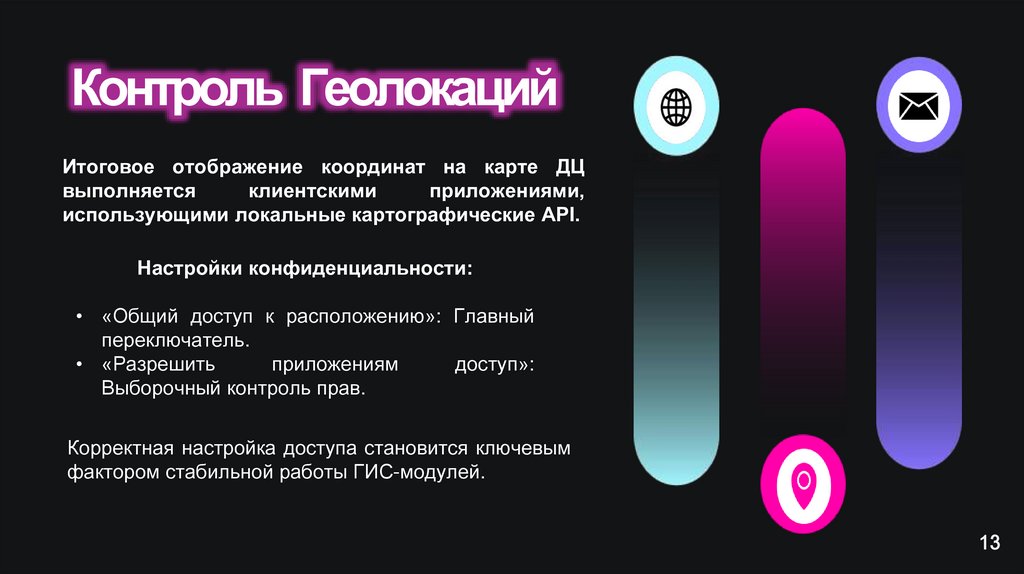

Контроль Геолокаций
Итоговое отображение координат на карте ДЦ
выполняется
клиентскими
приложениями,
использующими локальные картографические API.
Настройки конфиденциальности:
• «Общий доступ к расположению»: Главный
переключатель.
• «Разрешить
приложениям
доступ»:
Выборочный контроль прав.
Корректная настройка доступа становится ключевым
фактором стабильной работы ГИС-модулей.
13

14.

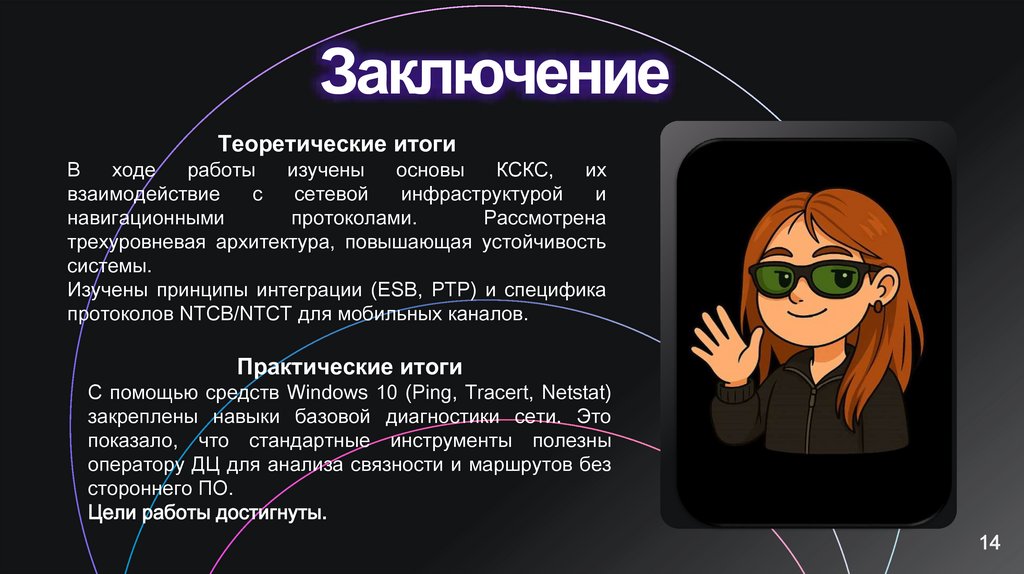

Заключение
Теоретические итоги
В
ходе
работы
изучены
основы
КСКС,
их
взаимодействие
с
сетевой
инфраструктурой
и
навигационными
протоколами.
Рассмотрена
трехуровневая архитектура, повышающая устойчивость
системы.
Изучены принципы интеграции (ESB, PTP) и специфика
протоколов NTCB/NTCT для мобильных каналов.
Практические итоги
С помощью средств Windows 10 (Ping, Tracert, Netstat)
закреплены навыки базовой диагностики сети. Это
показало, что стандартные инструменты полезны
