ARP_presentation_expanded

1.

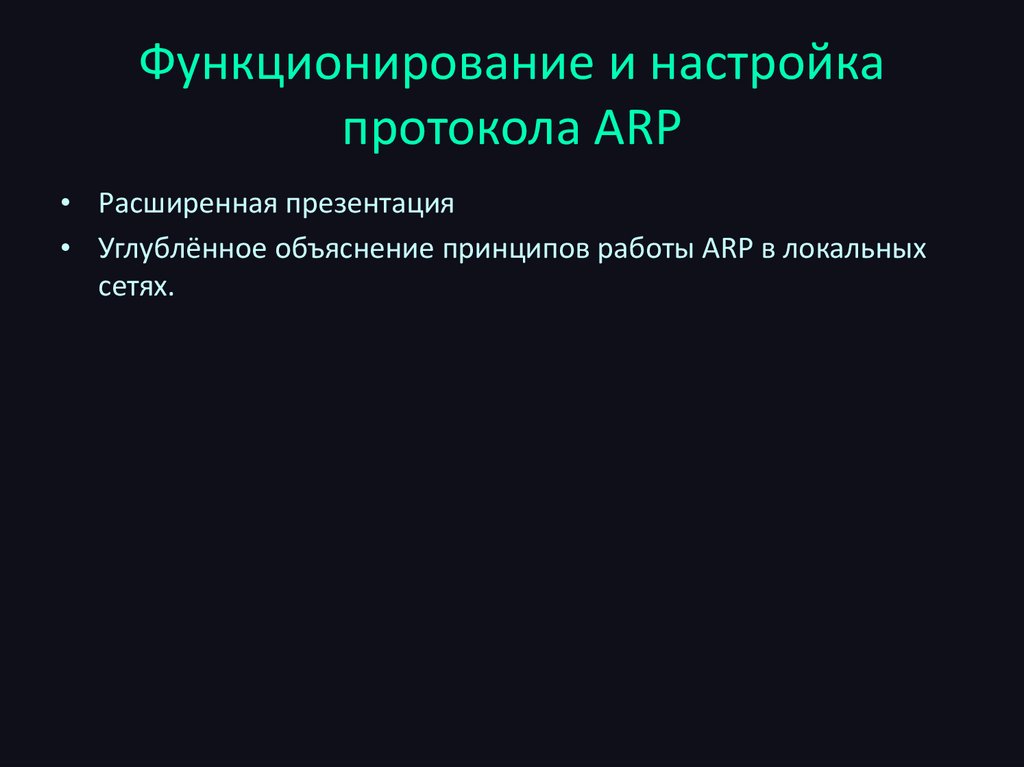

Функционирование и настройка
протокола ARP
• Расширенная презентация
• Углублённое объяснение принципов работы ARP в локальных
сетях.

2.

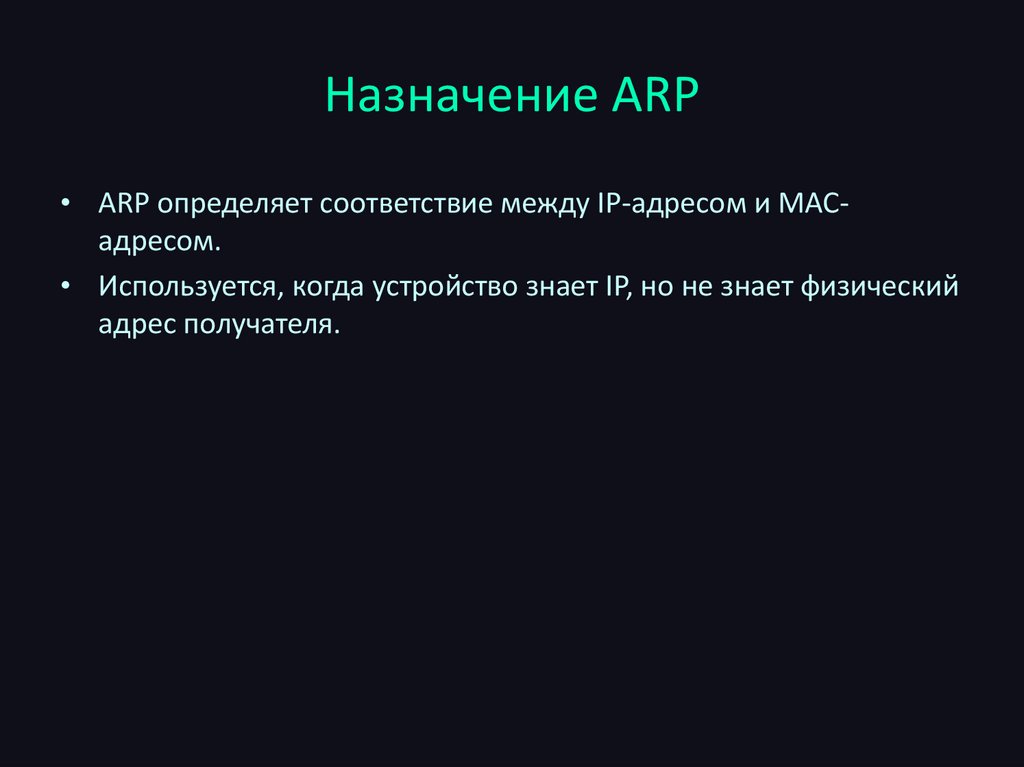

Назначение ARP
• ARP определяет соответствие между IP-адресом и MACадресом.
• Используется, когда устройство знает IP, но не знает физический
адрес получателя.

3.

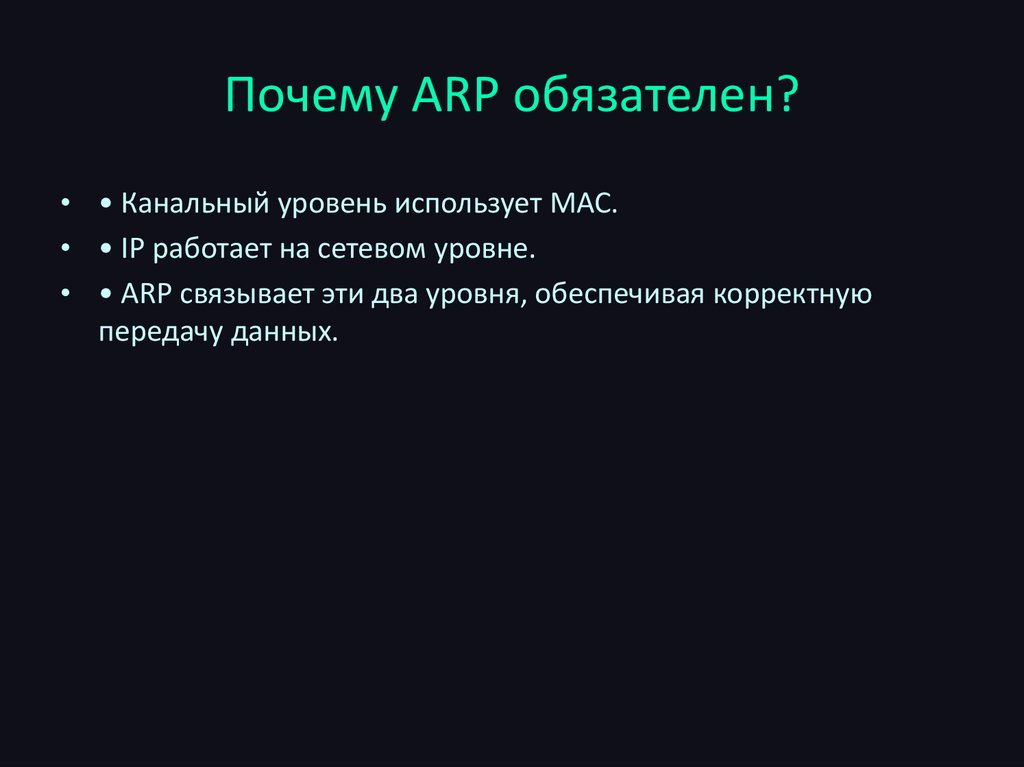

Почему ARP обязателен?
• • Канальный уровень использует MAC.
• • IP работает на сетевом уровне.
• • ARP связывает эти два уровня, обеспечивая корректную
передачу данных.

4.

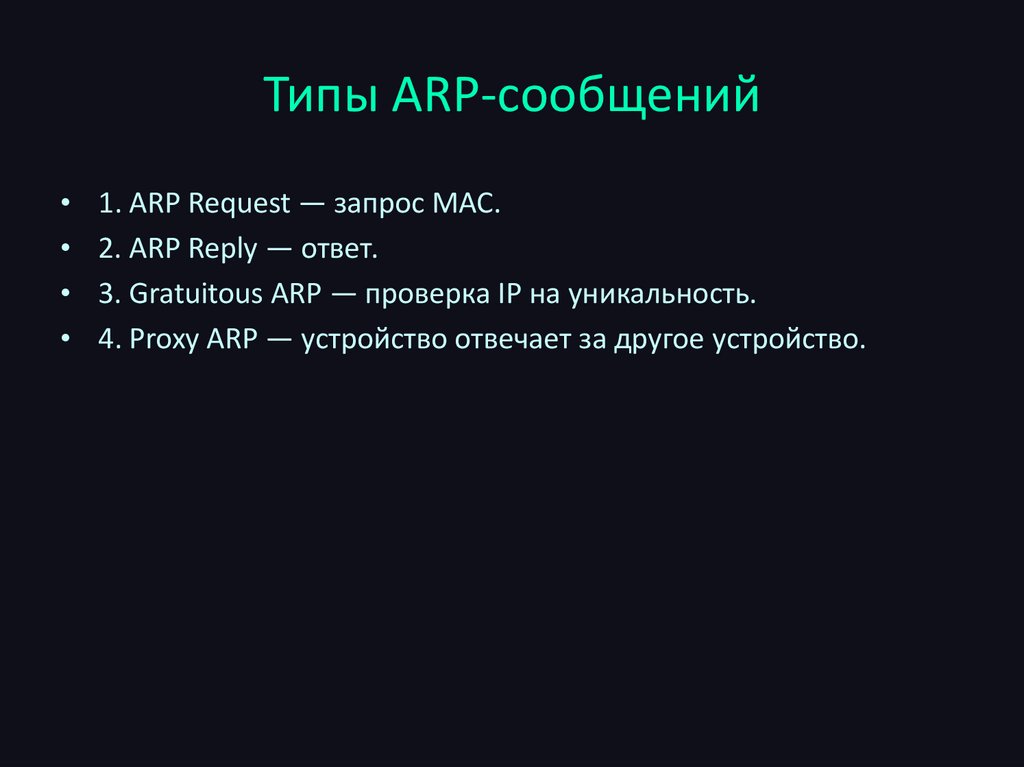

Типы ARP-сообщений
1. ARP Request — запрос MAC.
2. ARP Reply — ответ.
3. Gratuitous ARP — проверка IP на уникальность.
4. Proxy ARP — устройство отвечает за другое устройство.

5.

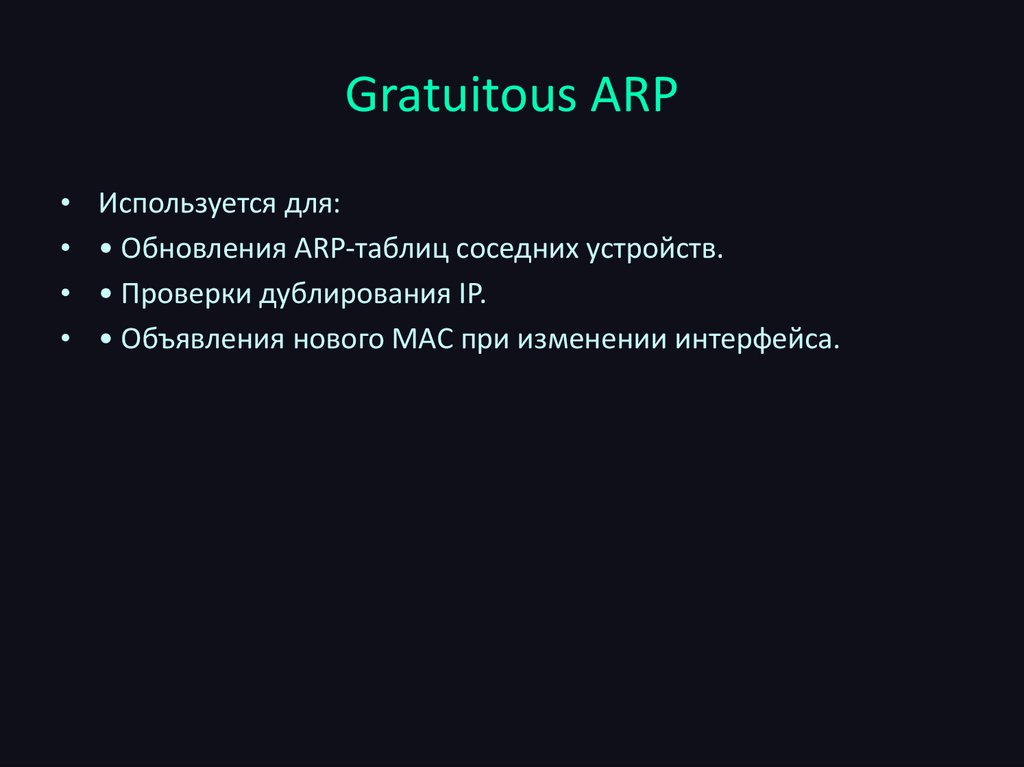

Gratuitous ARP
Используется для:
• Обновления ARP-таблиц соседних устройств.
• Проверки дублирования IP.
• Объявления нового MAC при изменении интерфейса.

6.

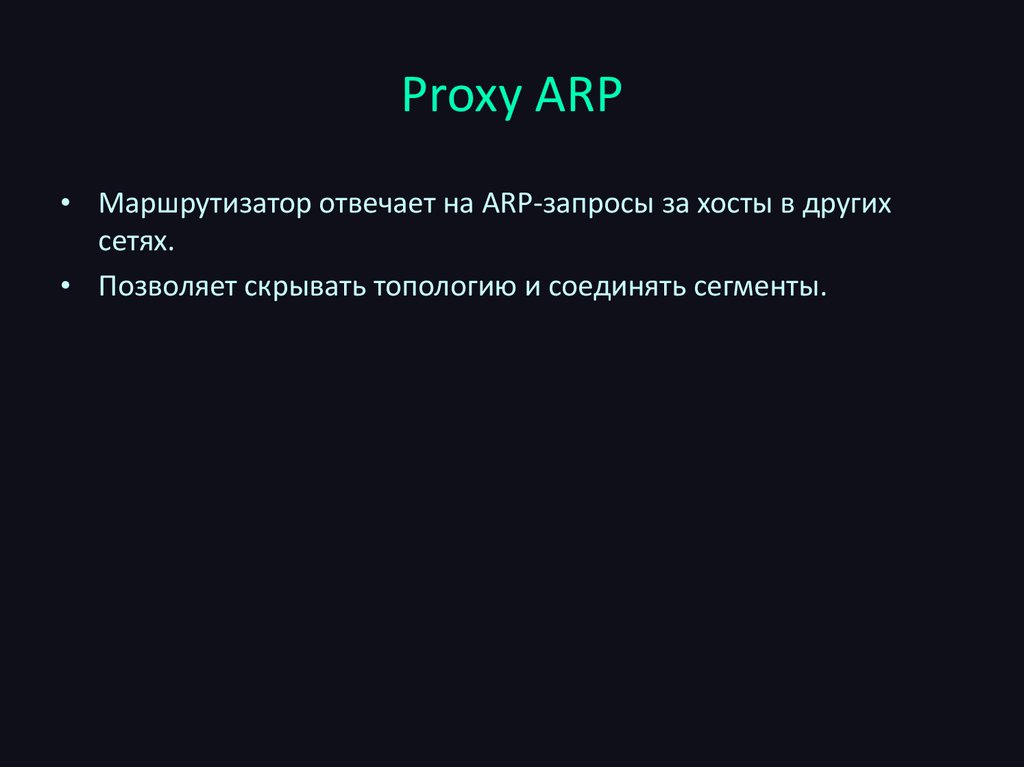

Proxy ARP
• Маршрутизатор отвечает на ARP-запросы за хосты в других
сетях.
• Позволяет скрывать топологию и соединять сегменты.

7.

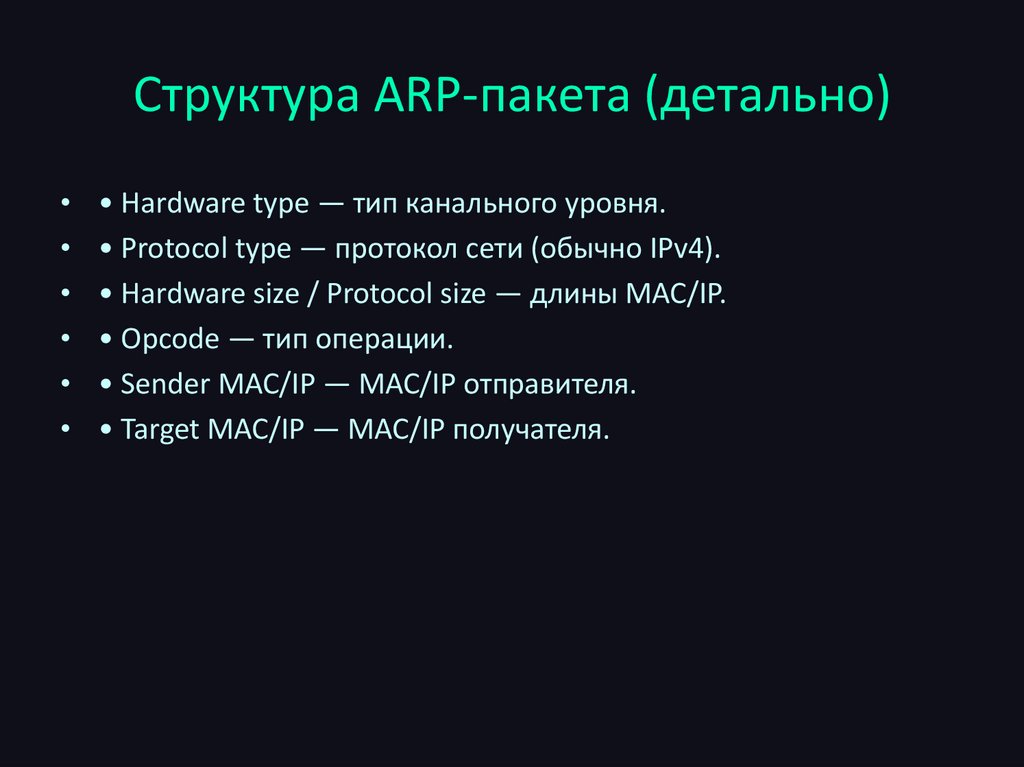

Структура ARP-пакета (детально)
• Hardware type — тип канального уровня.
• Protocol type — протокол сети (обычно IPv4).
• Hardware size / Protocol size — длины MAC/IP.
• Opcode — тип операции.
• Sender MAC/IP — MAC/IP отправителя.
• Target MAC/IP — MAC/IP получателя.

8.

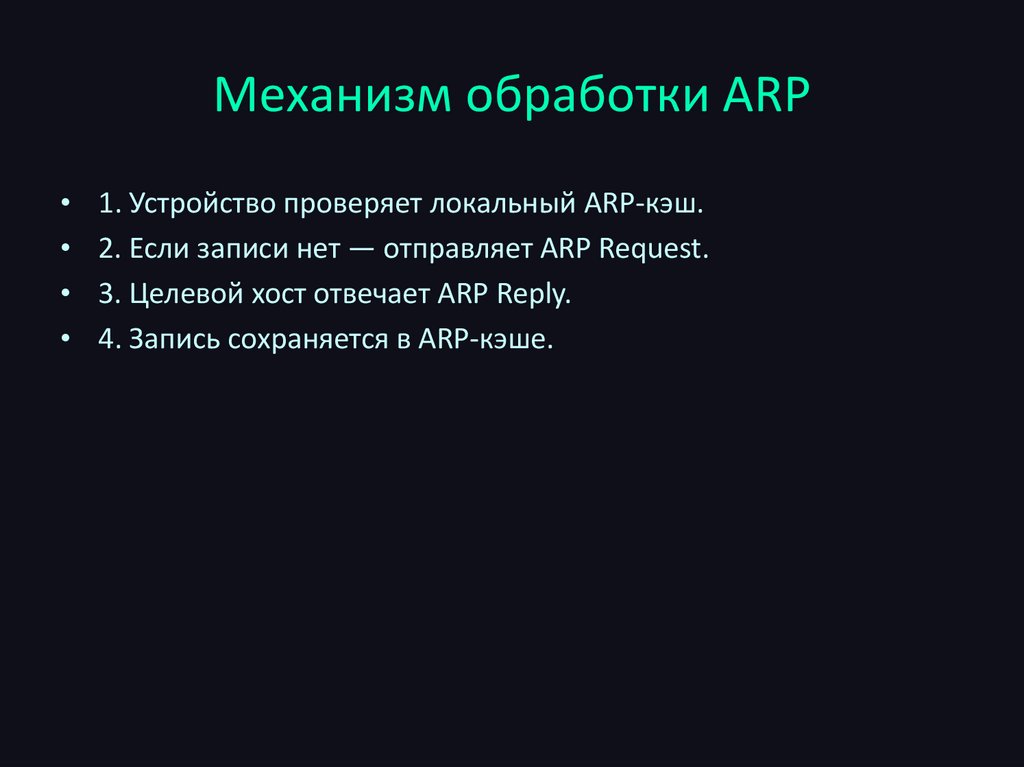

Механизм обработки ARP
1. Устройство проверяет локальный ARP-кэш.
2. Если записи нет — отправляет ARP Request.
3. Целевой хост отвечает ARP Reply.
4. Запись сохраняется в ARP-кэше.

9.

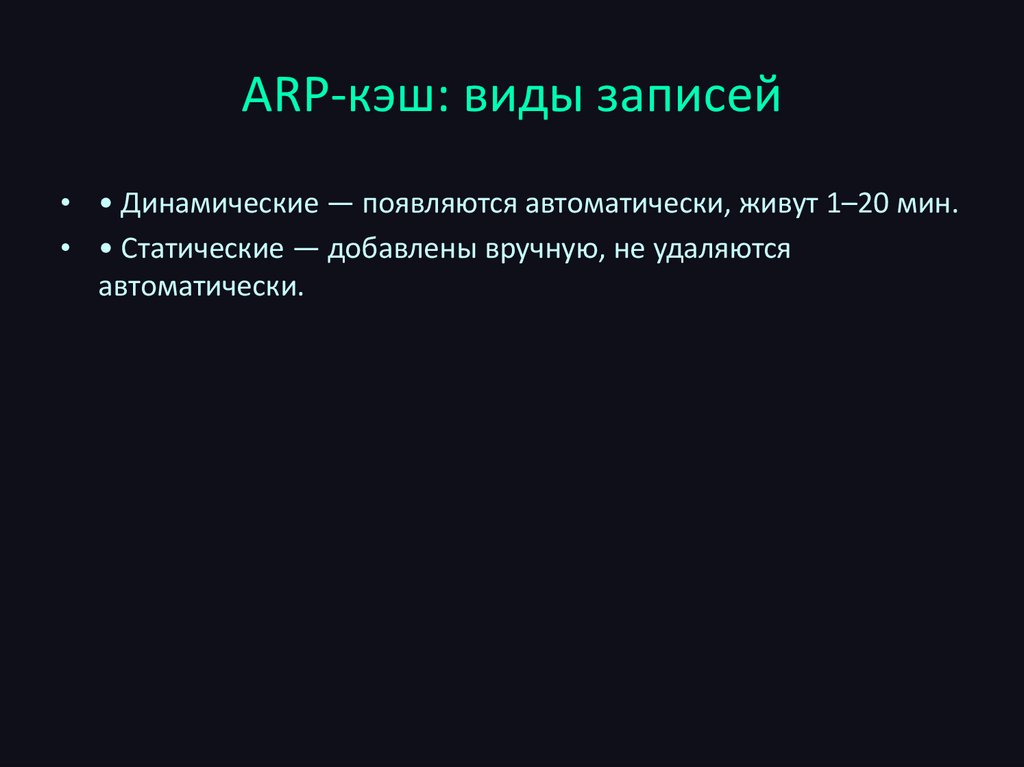

ARP-кэш: виды записей
• • Динамические — появляются автоматически, живут 1–20 мин.
• • Статические — добавлены вручную, не удаляются
автоматически.

10.

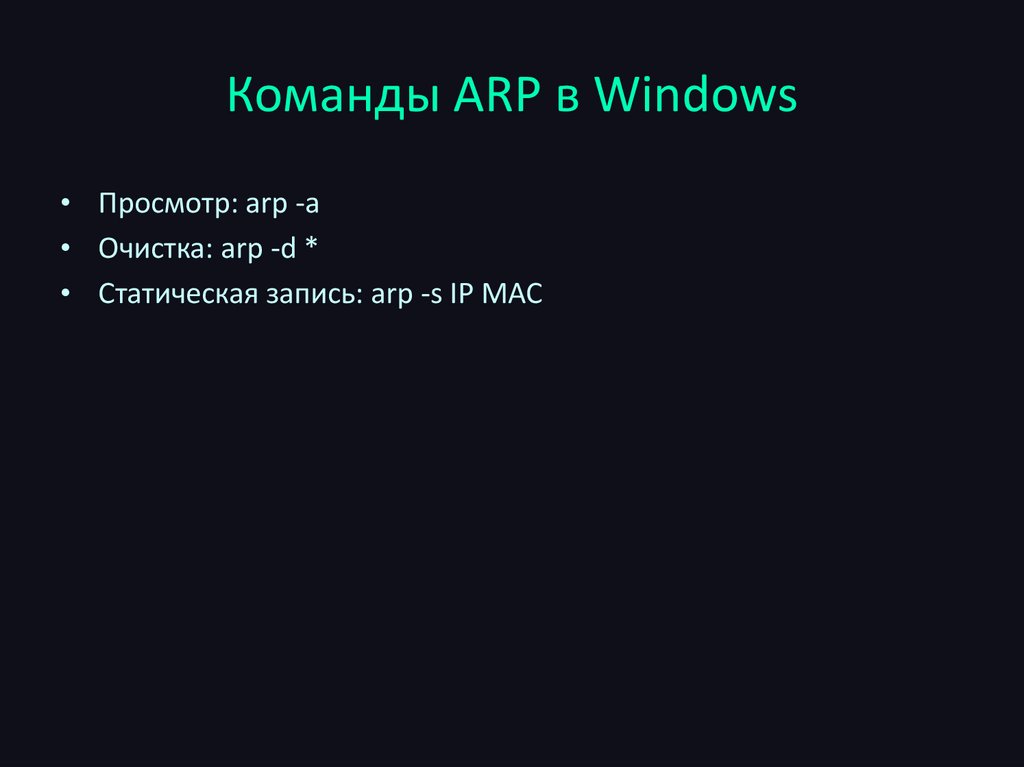

Команды ARP в Windows
• Просмотр: arp -a
• Очистка: arp -d *
• Статическая запись: arp -s IP MAC

11.

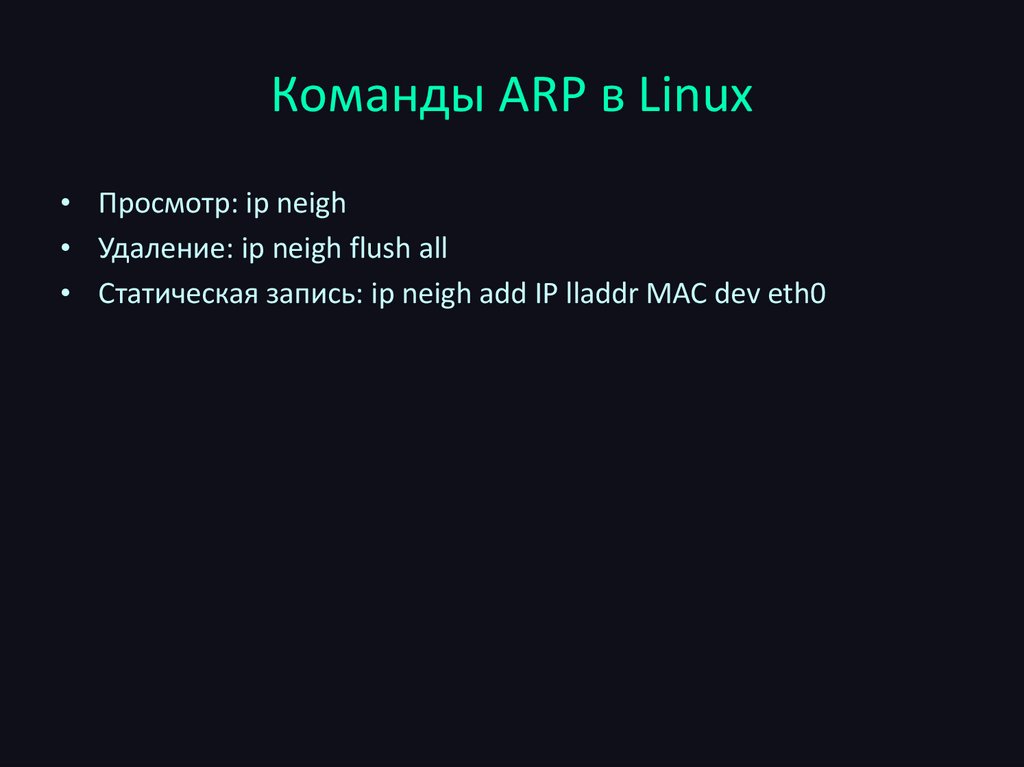

Команды ARP в Linux
• Просмотр: ip neigh
• Удаление: ip neigh flush all
• Статическая запись: ip neigh add IP lladdr MAC dev eth0

12.

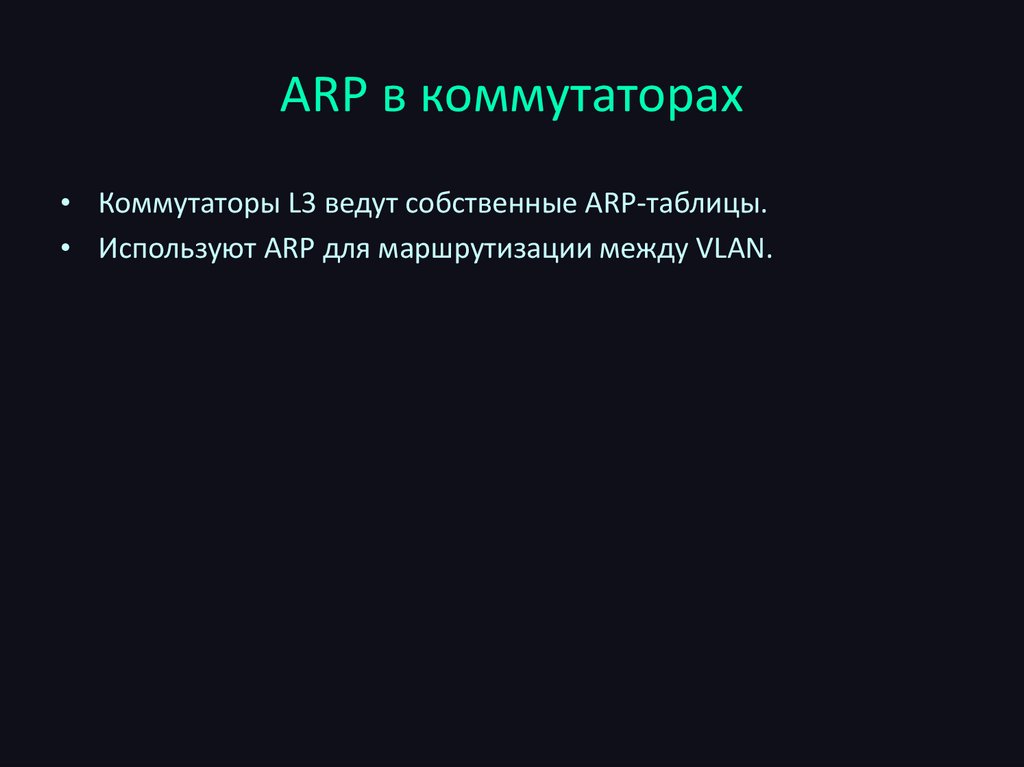

ARP в коммутаторах
• Коммутаторы L3 ведут собственные ARP-таблицы.
• Используют ARP для маршрутизации между VLAN.

13.

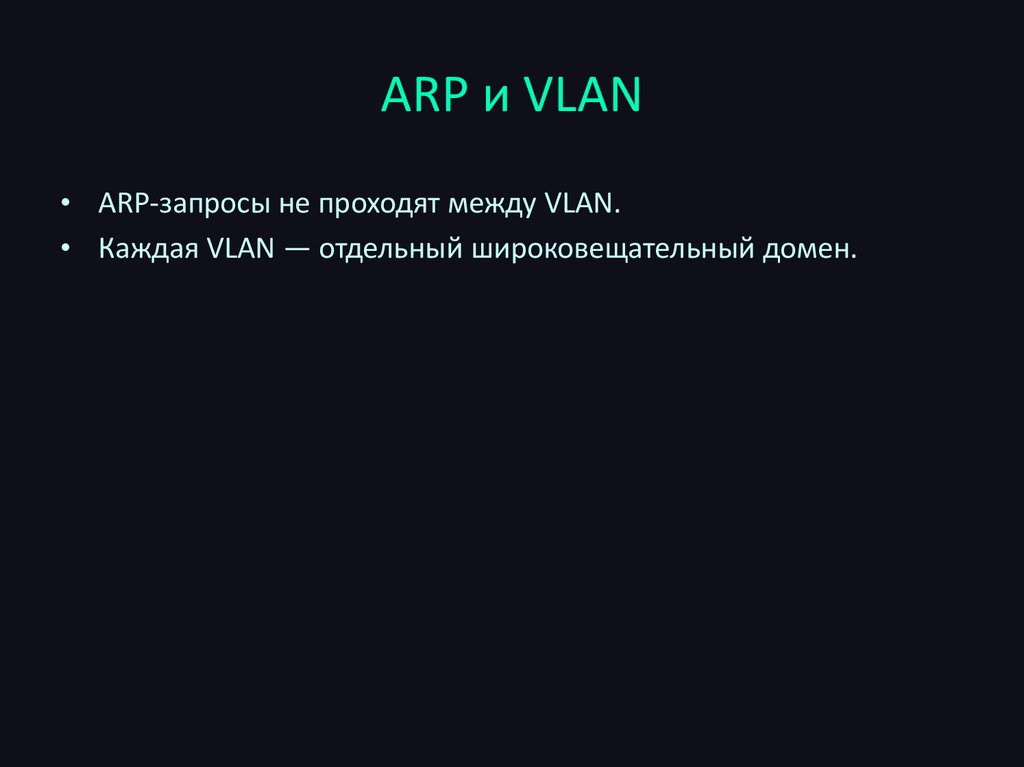

ARP и VLAN
• ARP-запросы не проходят между VLAN.
• Каждая VLAN — отдельный широковещательный домен.

14.

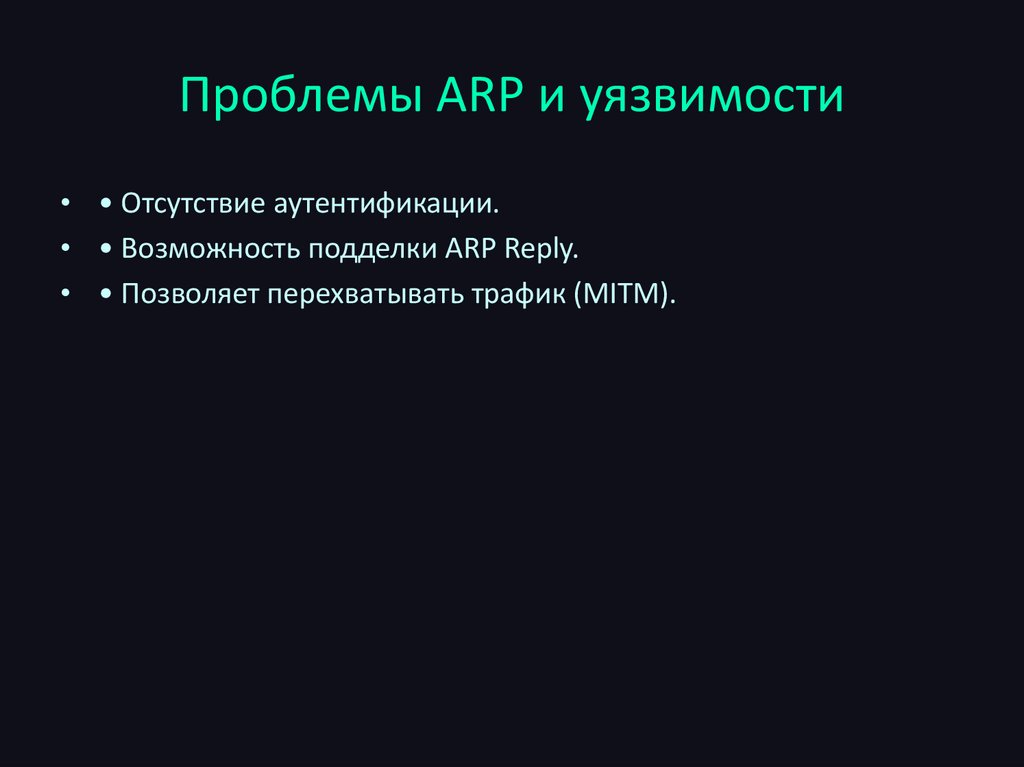

Проблемы ARP и уязвимости
• • Отсутствие аутентификации.
• • Возможность подделки ARP Reply.
• • Позволяет перехватывать трафик (MITM).

15.

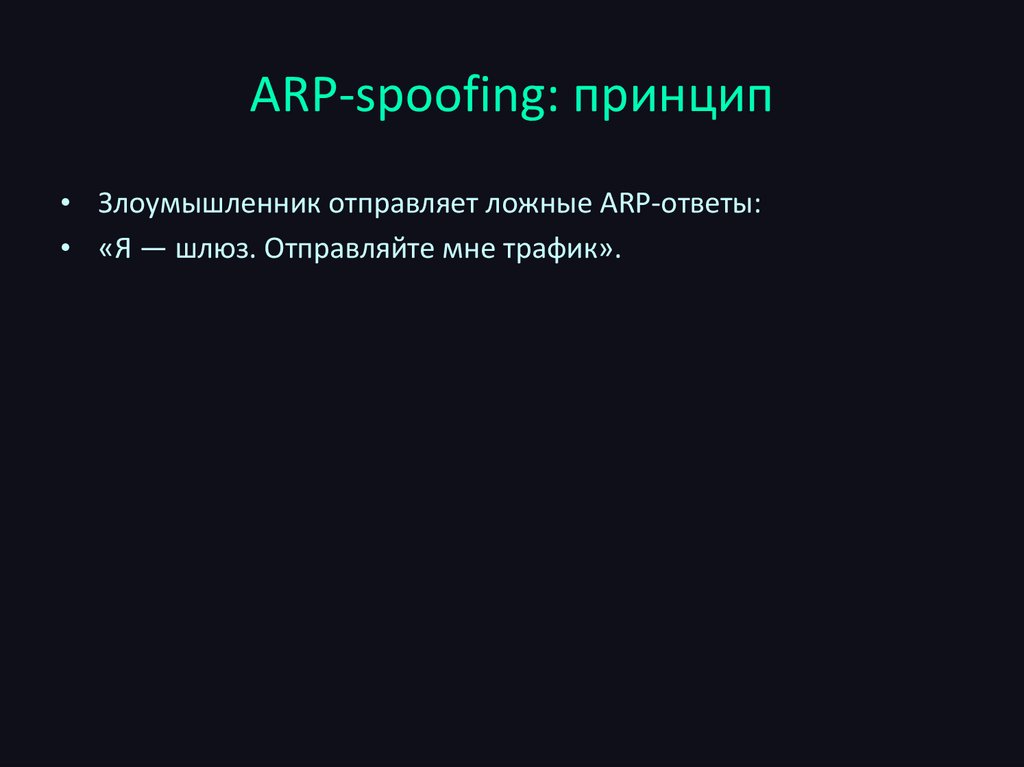

ARP-spoofing: принцип
• Злоумышленник отправляет ложные ARP-ответы:
• «Я — шлюз. Отправляйте мне трафик».

16.

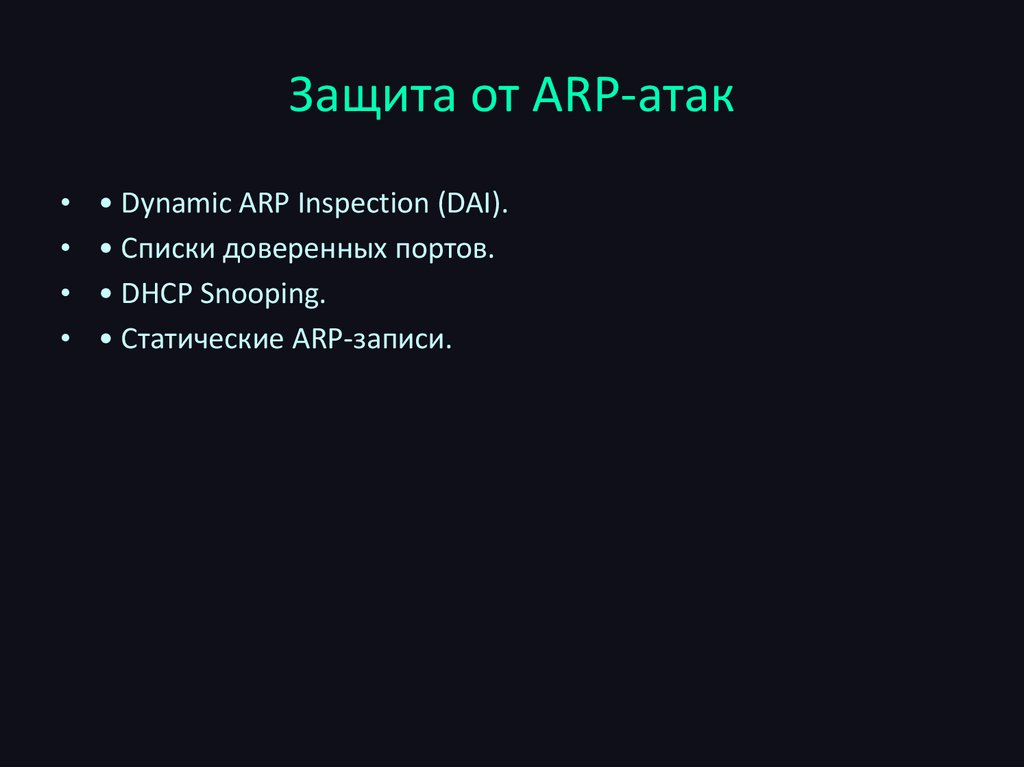

Защита от ARP-атак
• Dynamic ARP Inspection (DAI).
• Списки доверенных портов.
• DHCP Snooping.
• Статические ARP-записи.

17.

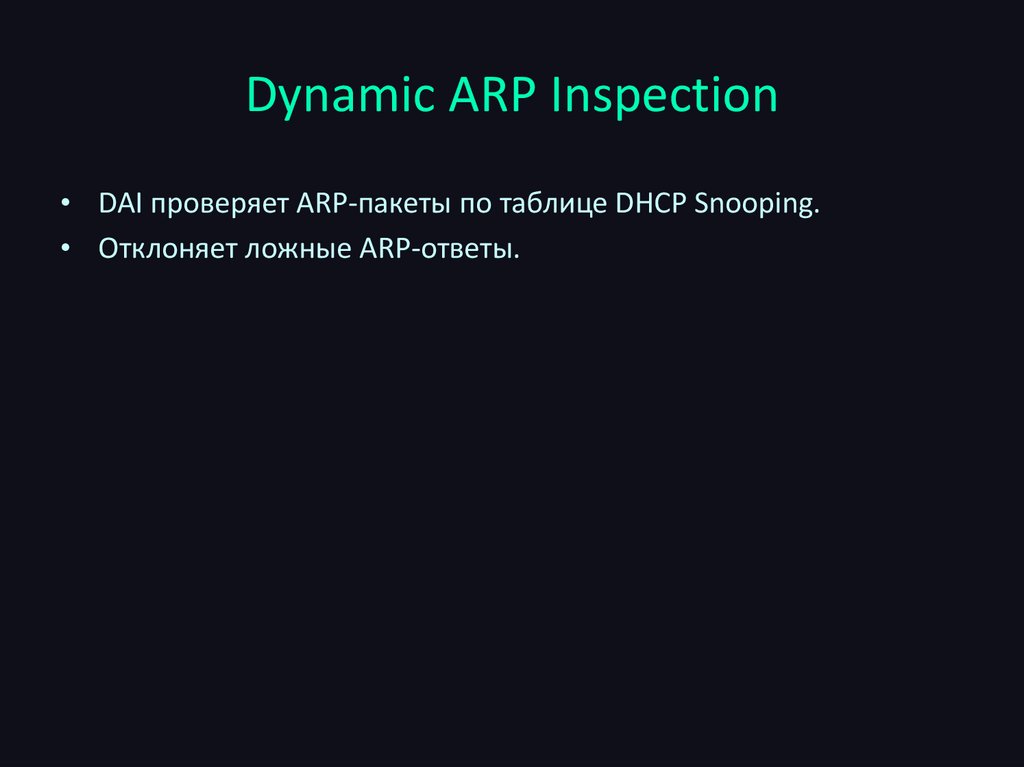

Dynamic ARP Inspection
• DAI проверяет ARP-пакеты по таблице DHCP Snooping.
• Отклоняет ложные ARP-ответы.

18.

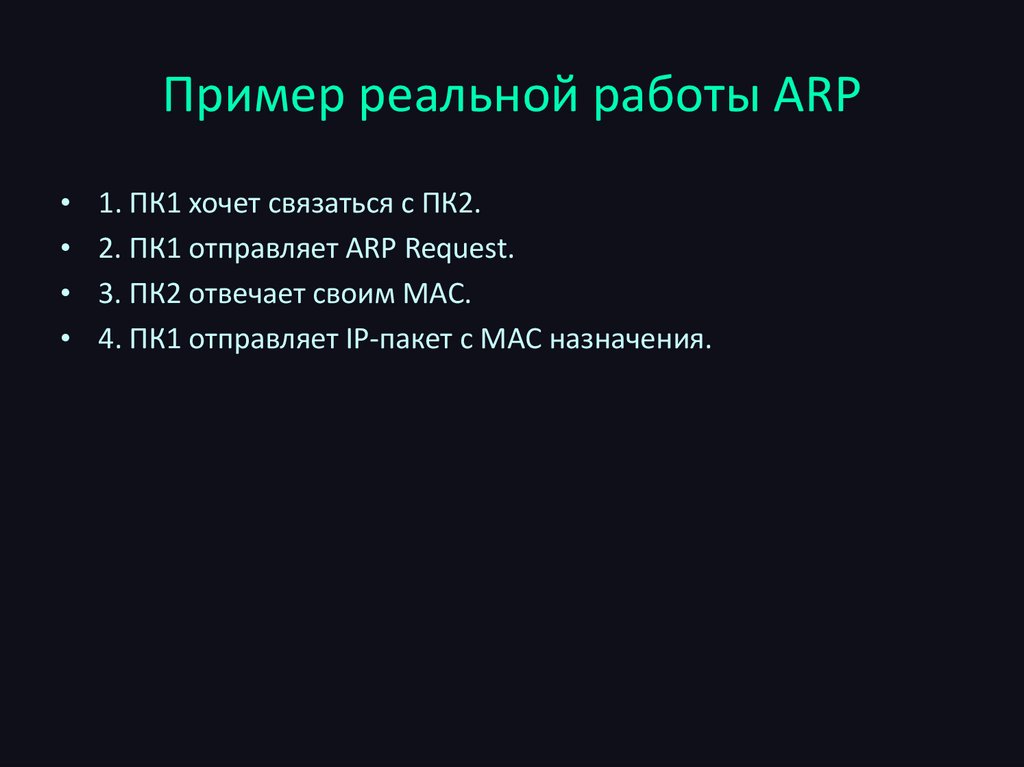

Пример реальной работы ARP
1. ПК1 хочет связаться с ПК2.
2. ПК1 отправляет ARP Request.
3. ПК2 отвечает своим MAC.
4. ПК1 отправляет IP-пакет с MAC назначения.

19.

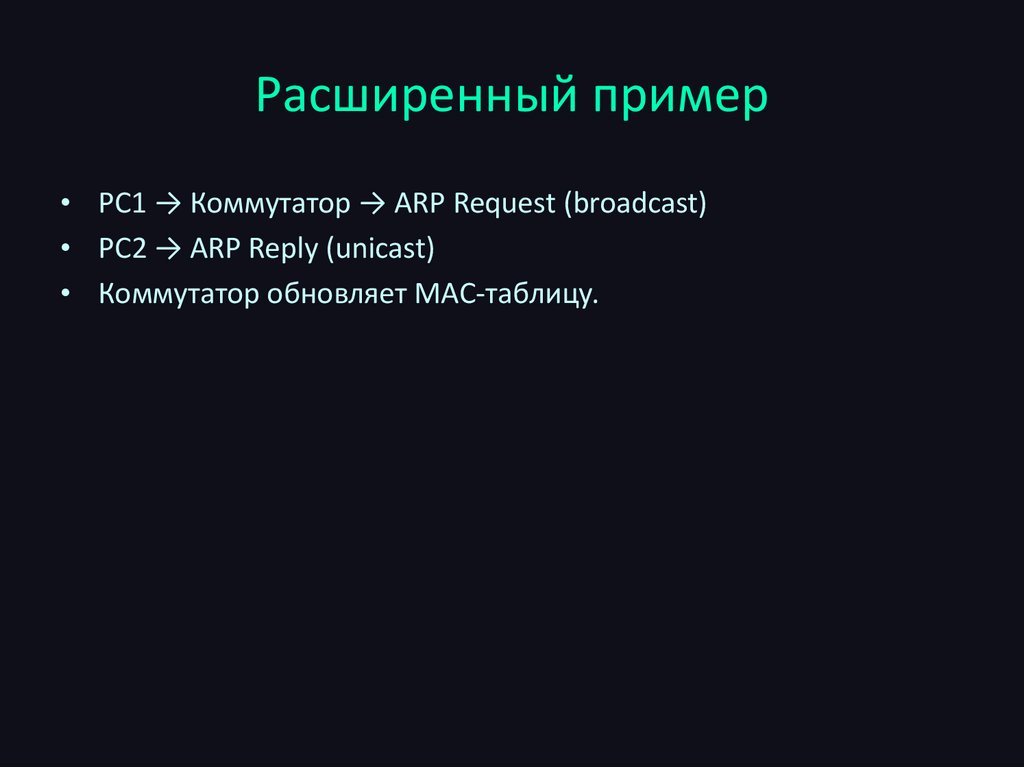

Расширенный пример
• PC1 → Коммутатор → ARP Request (broadcast)
• PC2 → ARP Reply (unicast)
• Коммутатор обновляет MAC-таблицу.

20.

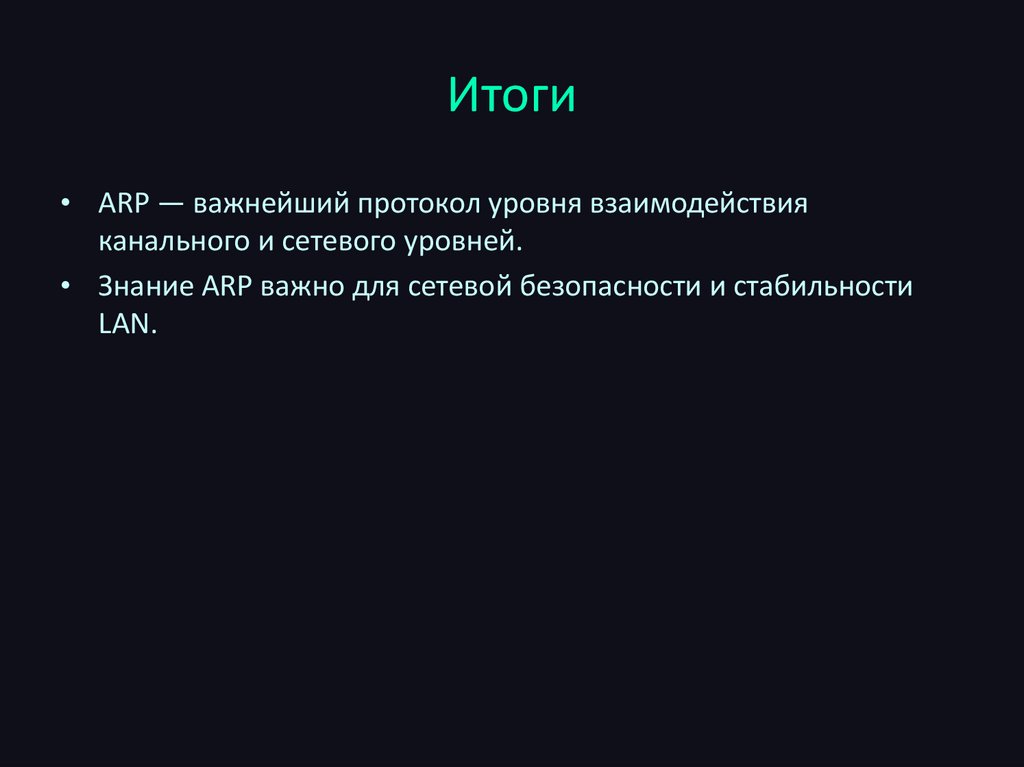

Итоги
• ARP — важнейший протокол уровня взаимодействия
канального и сетевого уровней.
• Знание ARP важно для сетевой безопасности и стабильности
LAN.
