1. Логические элементы

2.

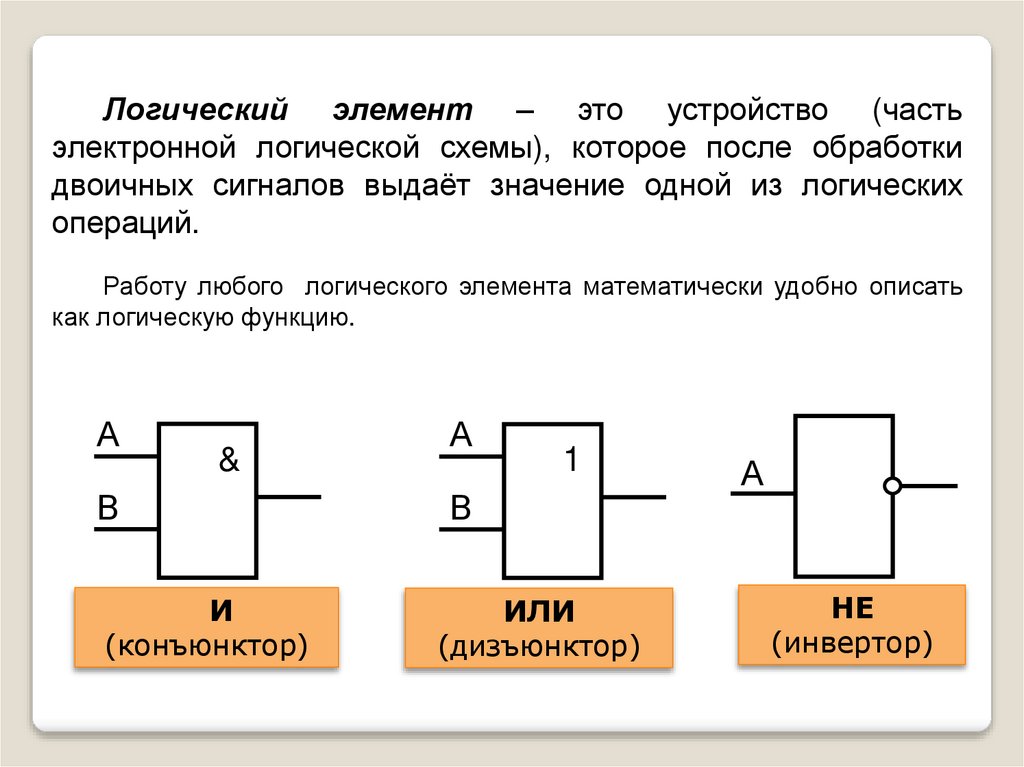

Логический элемент – это устройство (часть
электронной логической схемы), которое после обработки
двоичных сигналов выдаёт значение одной из логических
операций.
Работу любого логического элемента математически удобно описать
как логическую функцию.
А
&
А
1
В
В
И
(конъюнктор)
ИЛИ
(дизъюнктор)
А
НЕ
(инвертор)

3.

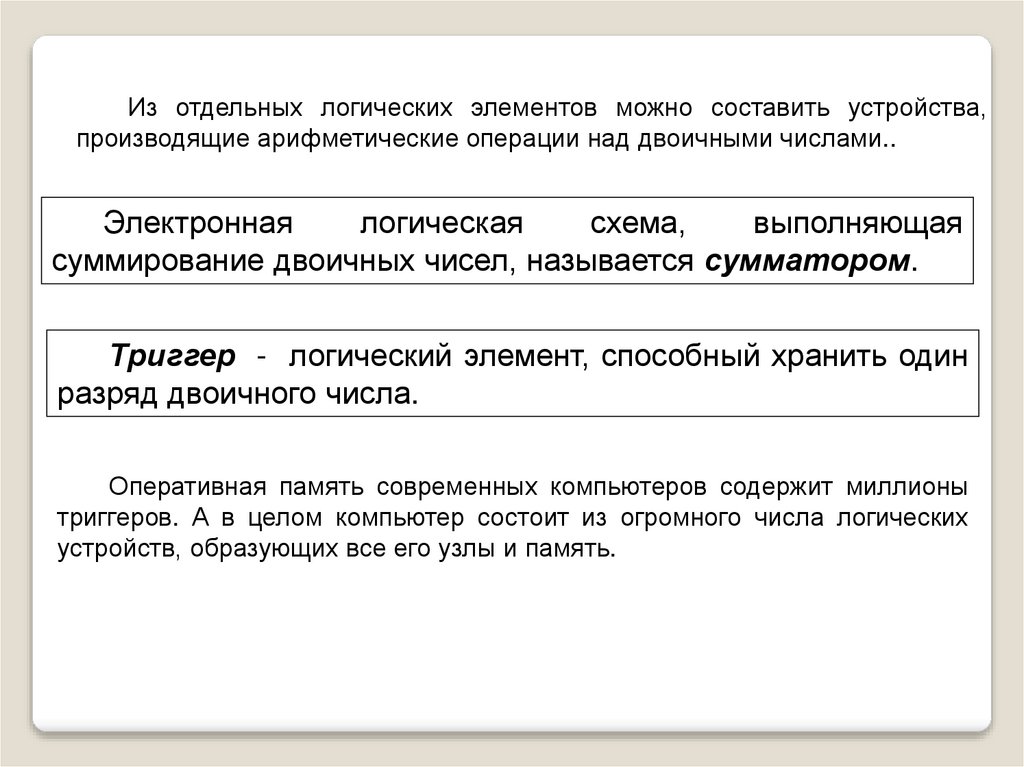

Из отдельных логических элементов можно составить устройства,
производящие арифметические операции над двоичными числами..
Электронная
логическая
схема,
выполняющая
суммирование двоичных чисел, называется сумматором.
Триггер - логический элемент, способный хранить один
разряд двоичного числа.
Оперативная память современных компьютеров содержит миллионы
триггеров. А в целом компьютер состоит из огромного числа логических
устройств, образующих все его узлы и память.

4.

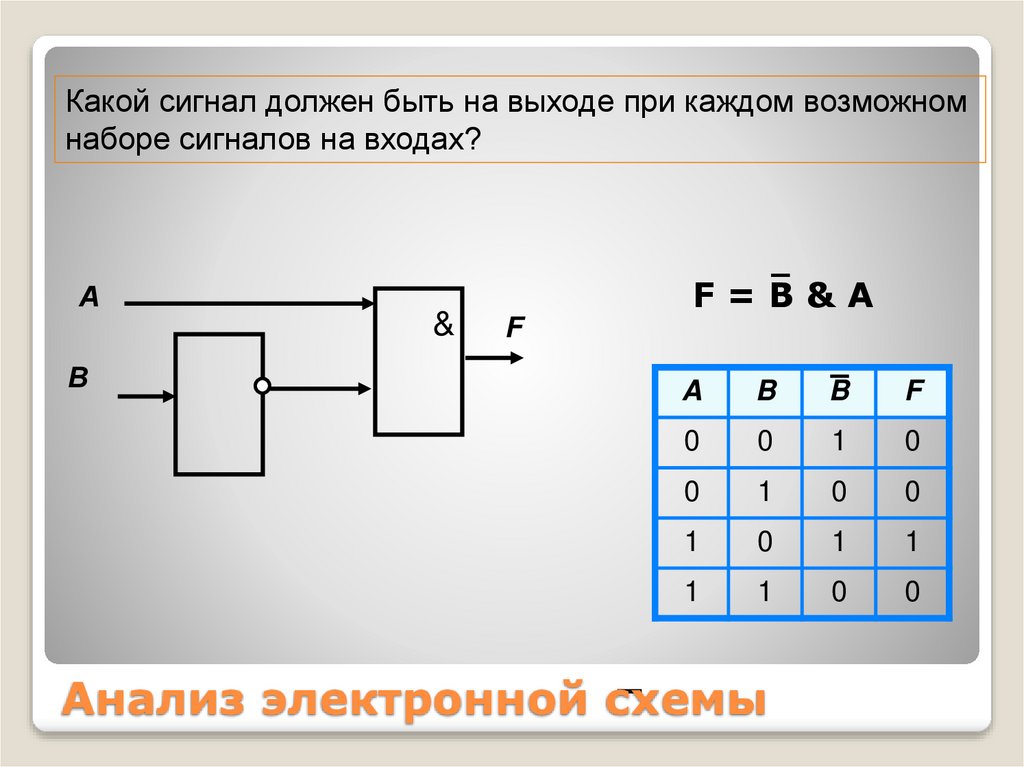

Какой сигнал должен быть на выходе при каждом возможном
наборе сигналов на входах?
А
В
&
F=B&A
F
A
B
B
F
0
0
1
0
0
1
0
0
1
0
1
1
1
1
0
0
Анализ электронной схемы

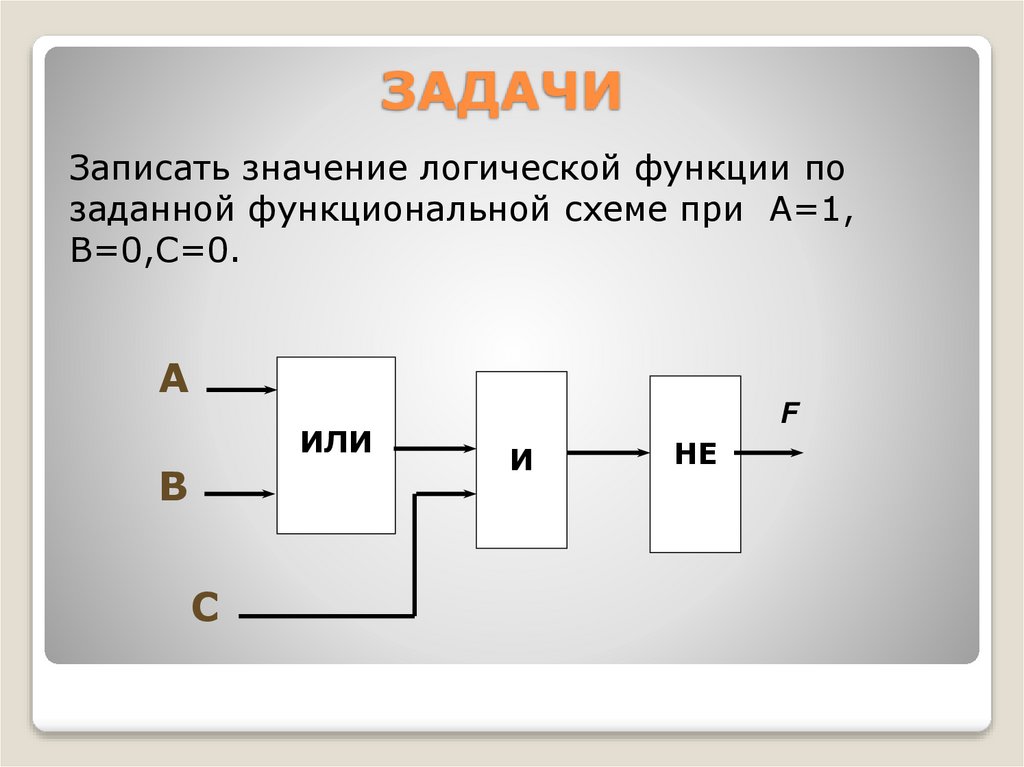

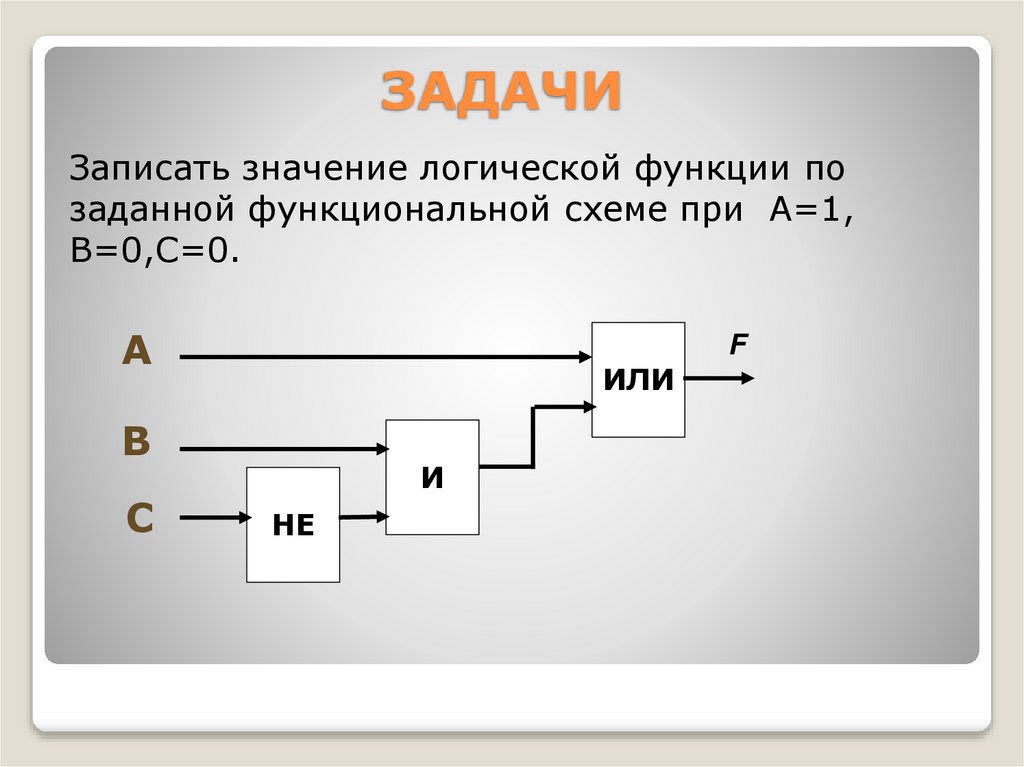

5. ЗАДАЧИ

Записать значение логической функции по
заданной функциональной схеме при А=1,
В=0,С=0.
А
ИЛИ
В
С
F
И
НЕ

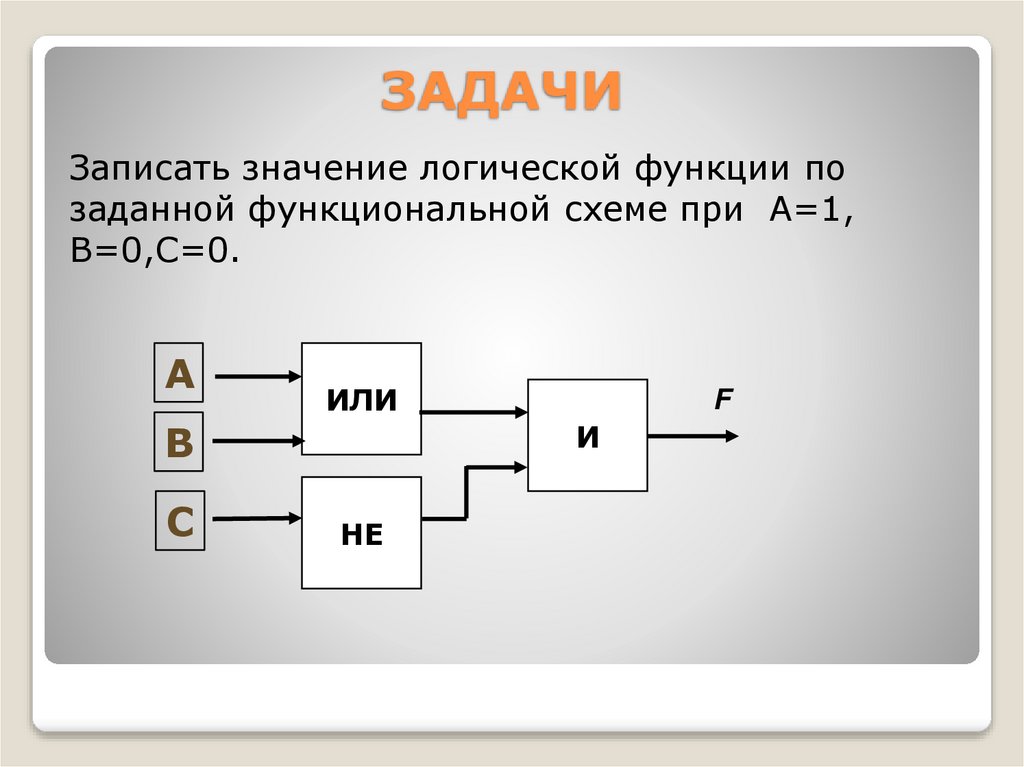

6. ЗАДАЧИ

Записать значение логической функции по
заданной функциональной схеме при А=1,
В=0,С=0.
А
F
ИЛИ
В
С
И
НЕ

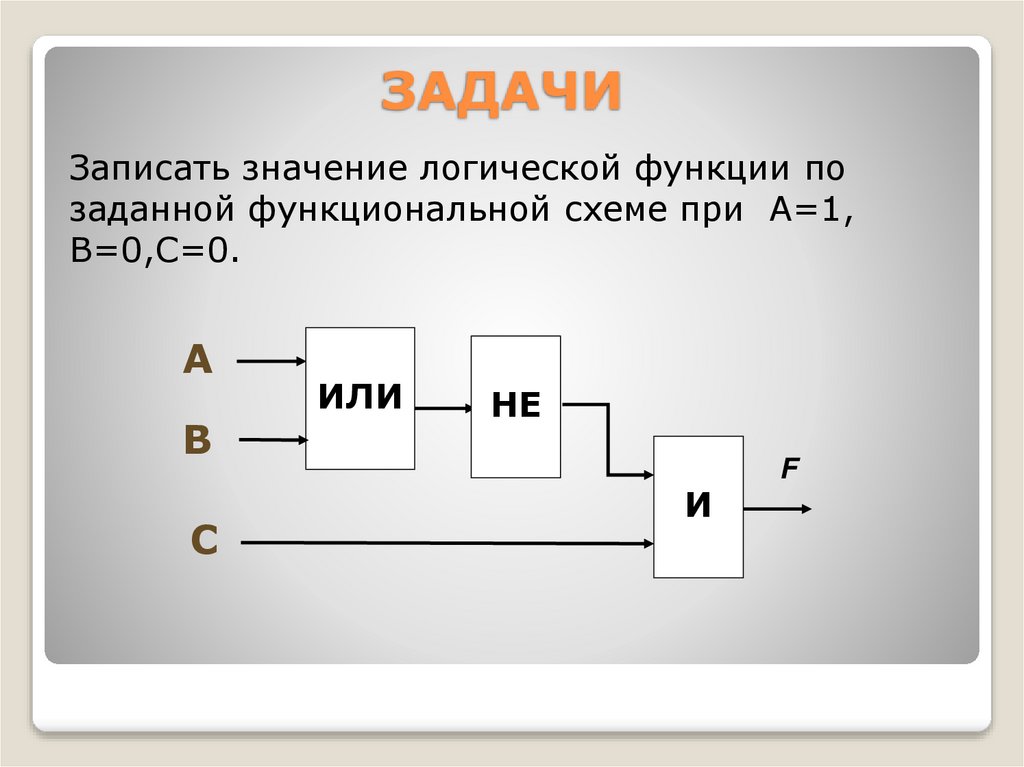

7. ЗАДАЧИ

Записать значение логической функции по
заданной функциональной схеме при А=1,
В=0,С=0.
А
ИЛИ
В
С
F
И
НЕ

8. ЗАДАЧИ

Записать значение логической функции по
заданной функциональной схеме при А=1,
В=0,С=0.
А
В
С
ИЛИ
НЕ
И
F

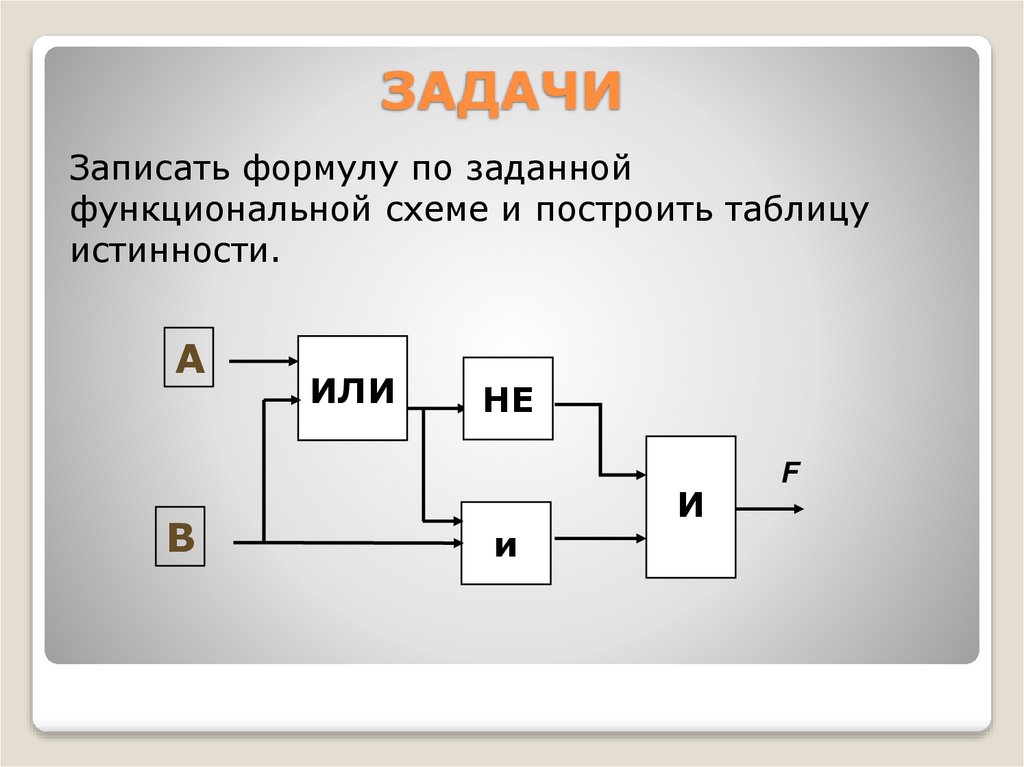

9. ЗАДАЧИ

Записать формулу по заданной
функциональной схеме и построить таблицу
истинности.
А
В
ИЛИ
НЕ
и
И
F
