Сверление отверстий

1.

Сверление
отверстий
в деталях
из древесины.

2.

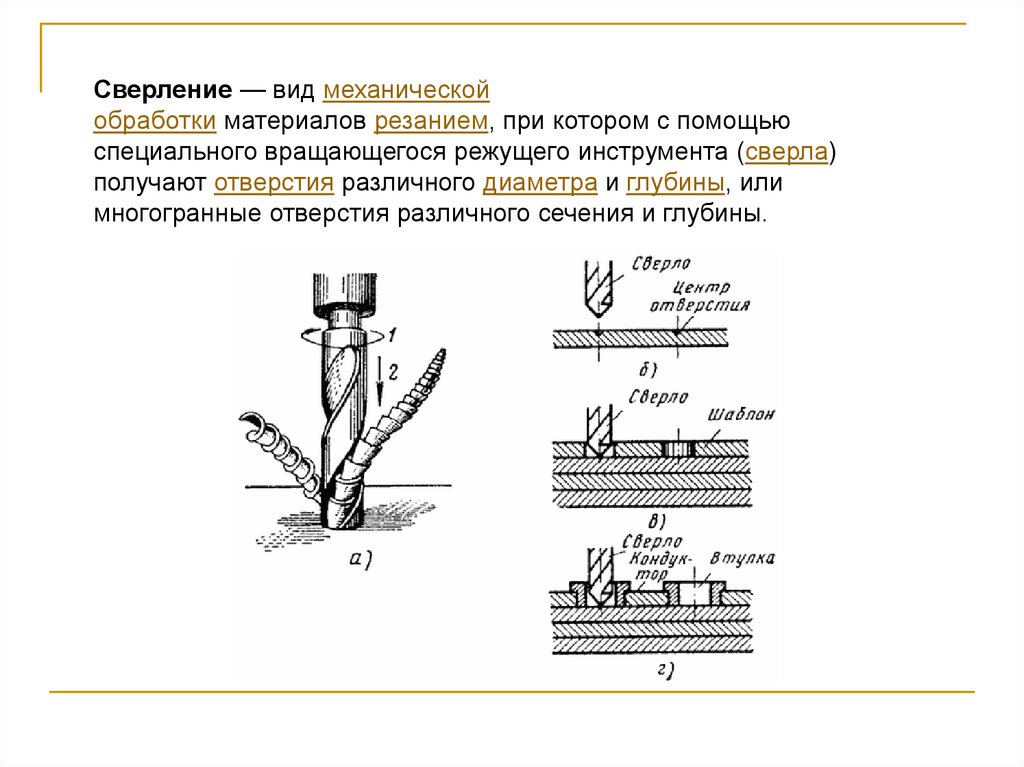

Сверление — вид механической
обработки материалов резанием, при котором с помощью
специального вращающегося режущего инструмента (сверла)
получают отверстия различного диаметра и глубины, или
многогранные отверстия различного сечения и глубины.

3.

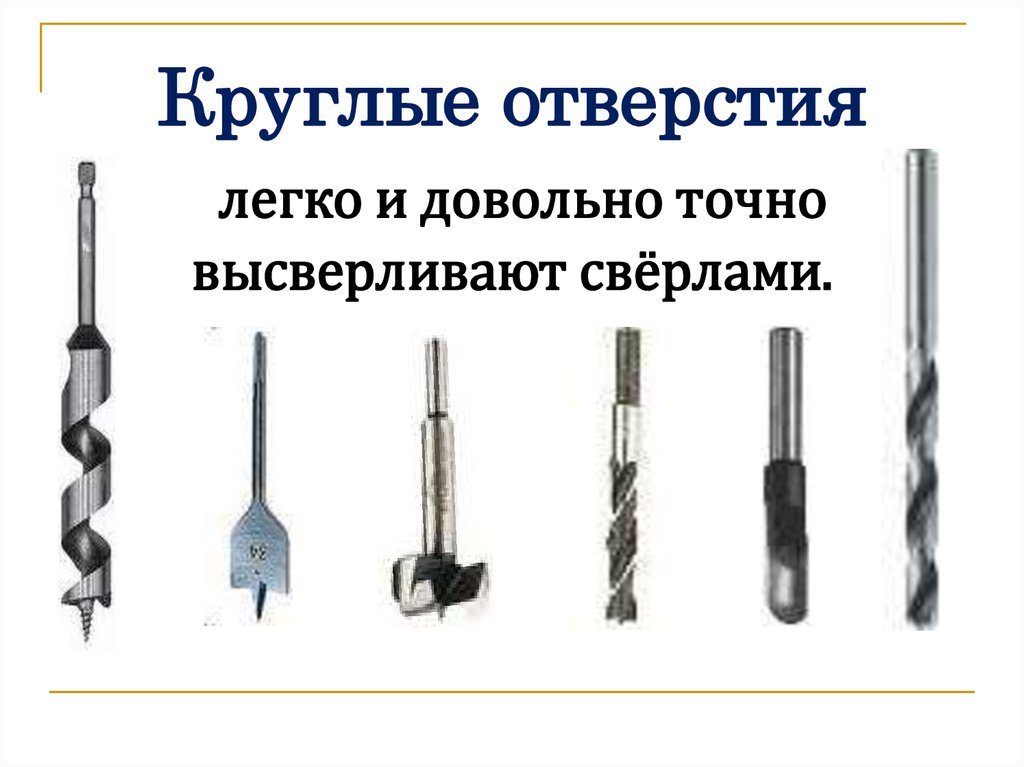

Круглые отверстия
легко и довольно точно
высверливают свёрлами.

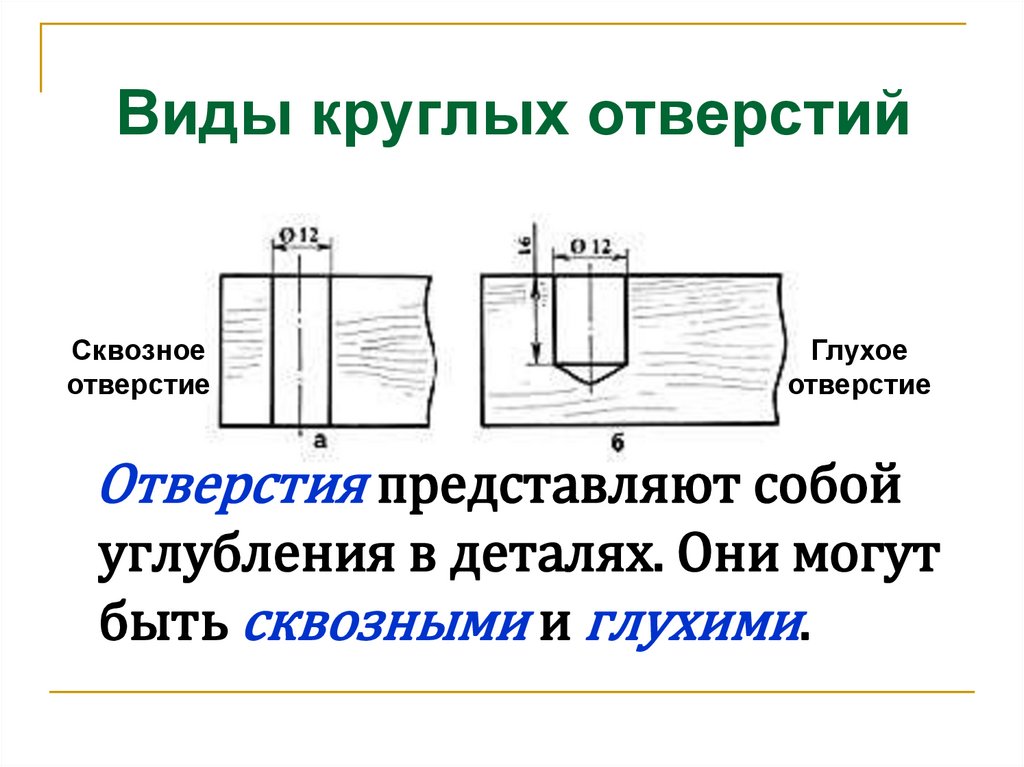

4. Виды круглых отверстий

Сквозное
отверстие
Глухое
отверстие
Отверстия представляют собой
углубления в деталях. Они могут
быть сквозными и глухими.

5.

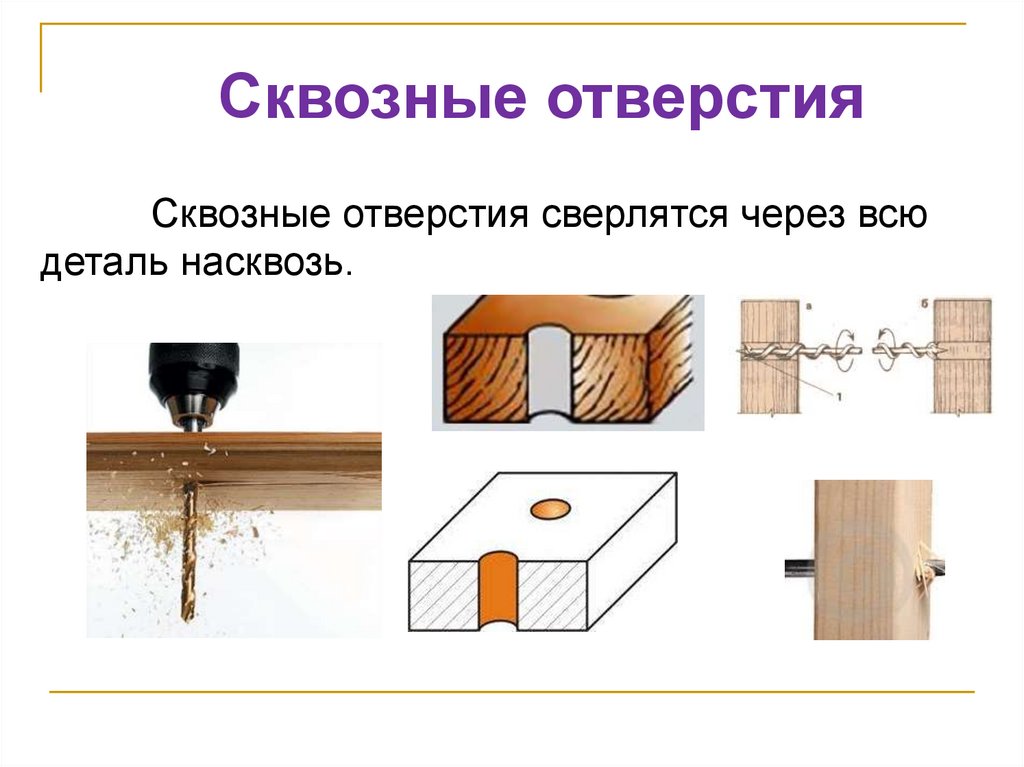

Сквозные отверстия
Сквозные отверстия сверлятся через всю
деталь насквозь.

6.

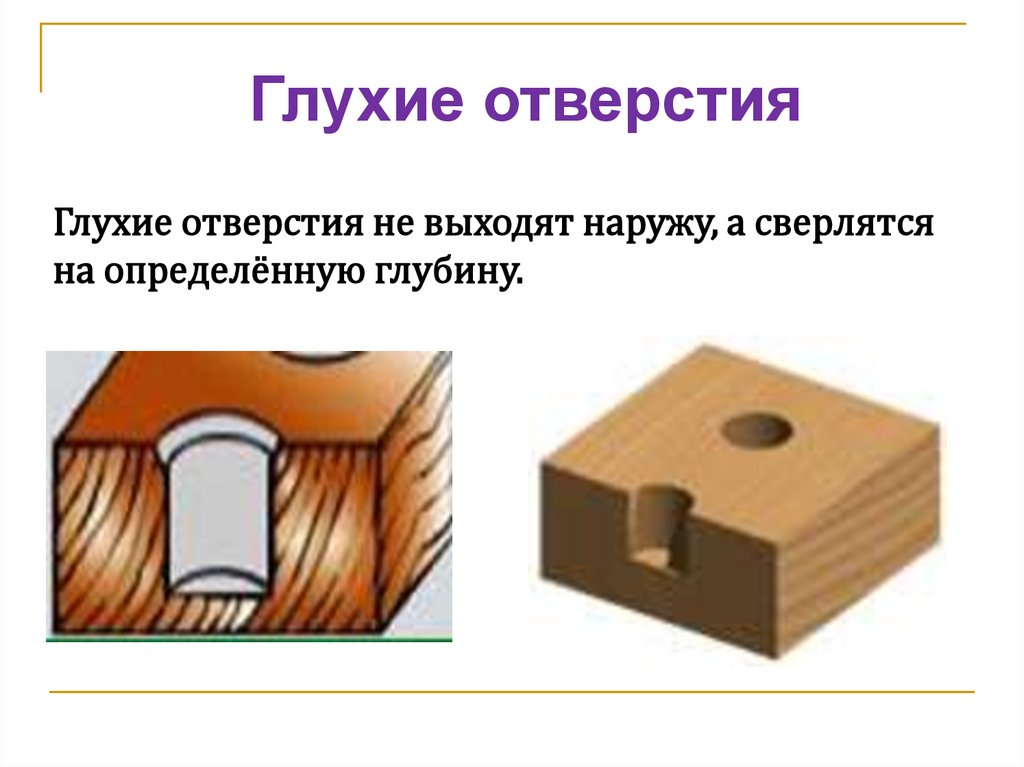

Глухие отверстия
Глухие отверстия не выходят наружу, а сверлятся
на определённую глубину.

7.

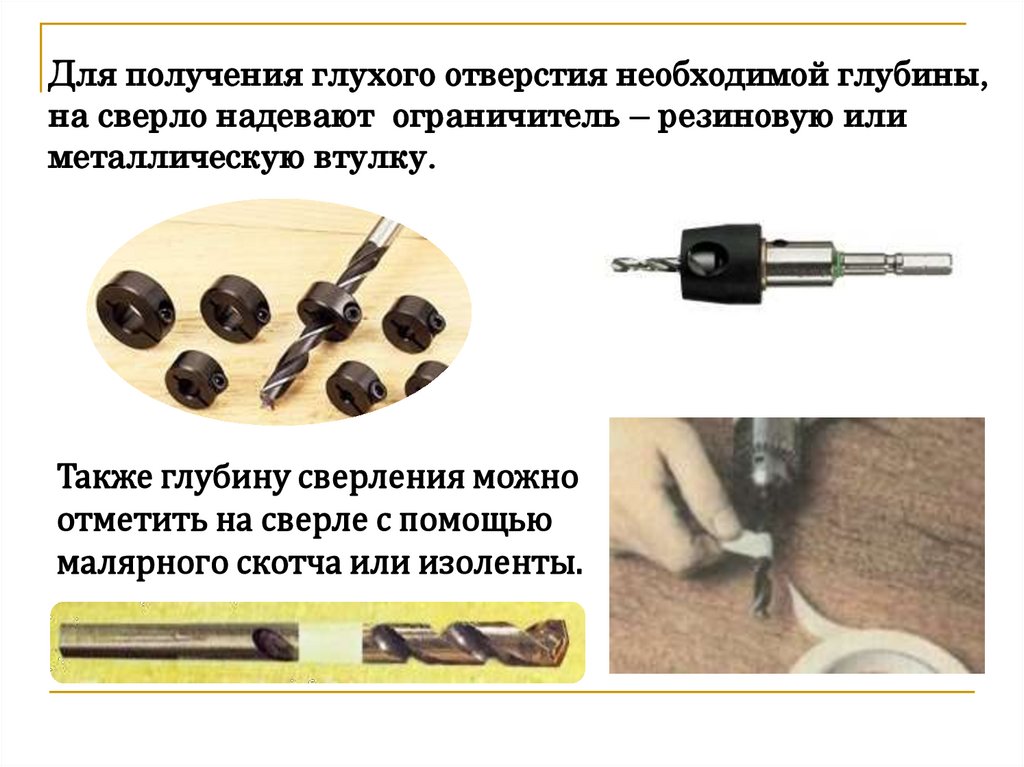

Для получения глухого отверстия необходимой глубины,
на сверло надевают ограничитель – резиновую или
металлическую втулку.
Также глубину сверления можно
отметить на сверле с помощью
малярного скотча или изоленты.

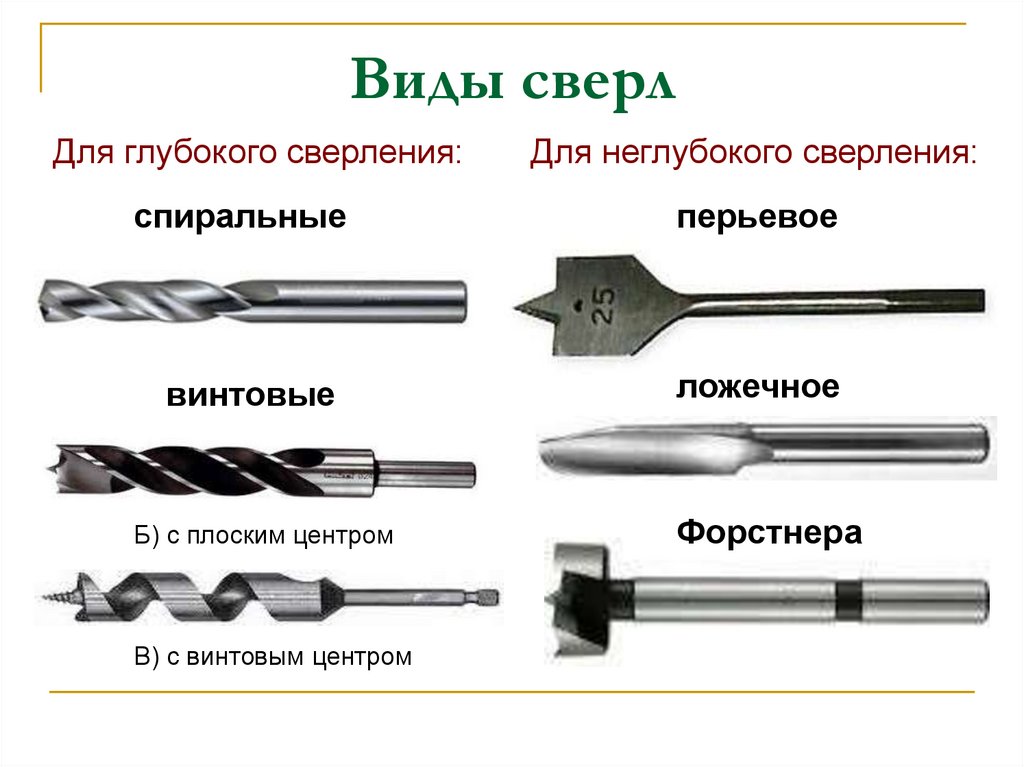

8. Виды сверл

Для глубокого сверления:
Для неглубокого сверления:
спиральные
перьевое
винтовые
ложечное
Б) с плоским центром
Форстнера
В) с винтовым центром

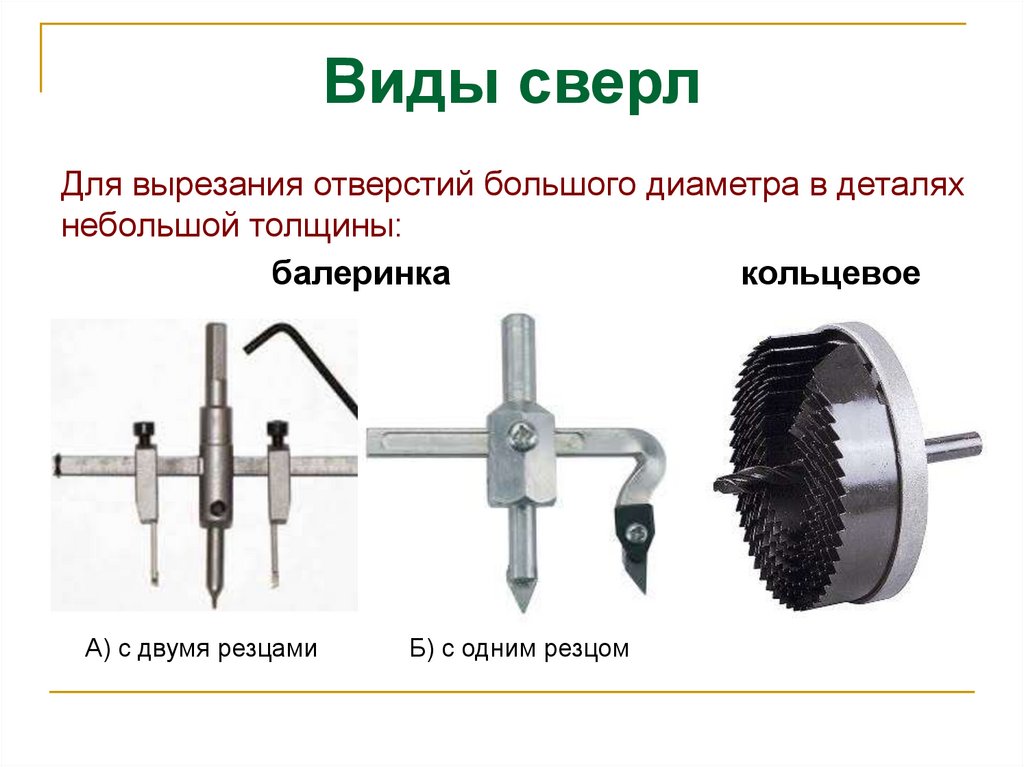

9.

Виды сверл
Для вырезания отверстий большого диаметра в деталях
небольшой толщины:
балеринка
кольцевое
А) с двумя резцами
Б) с одним резцом

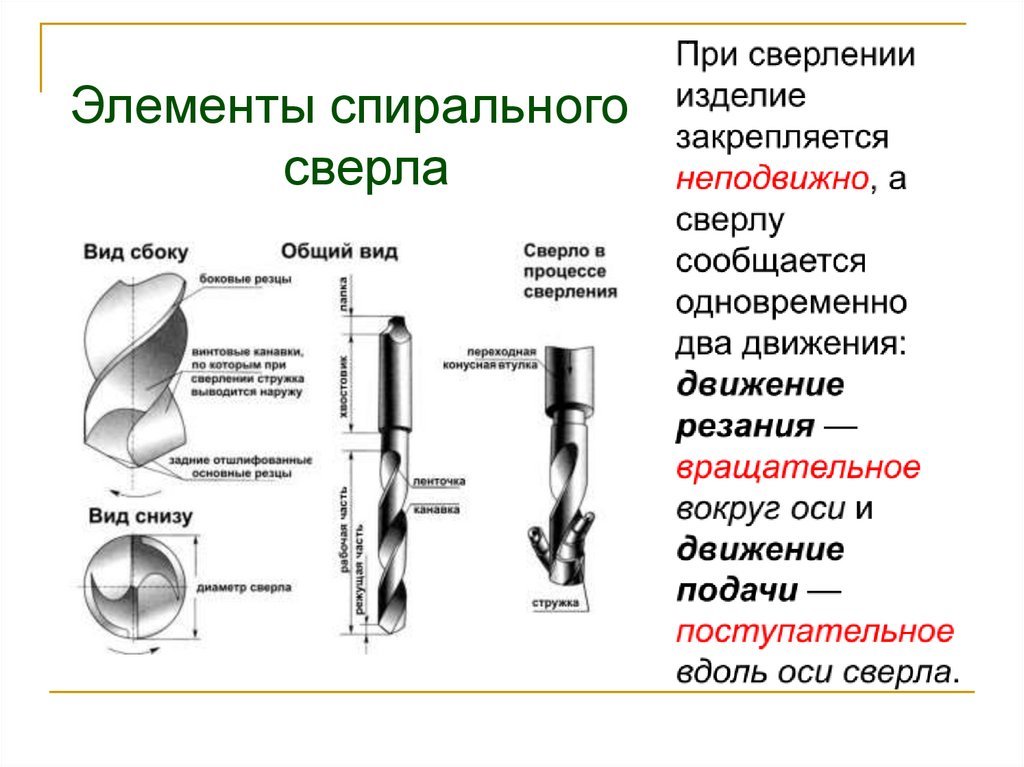

10.

Элементы спирального
сверла

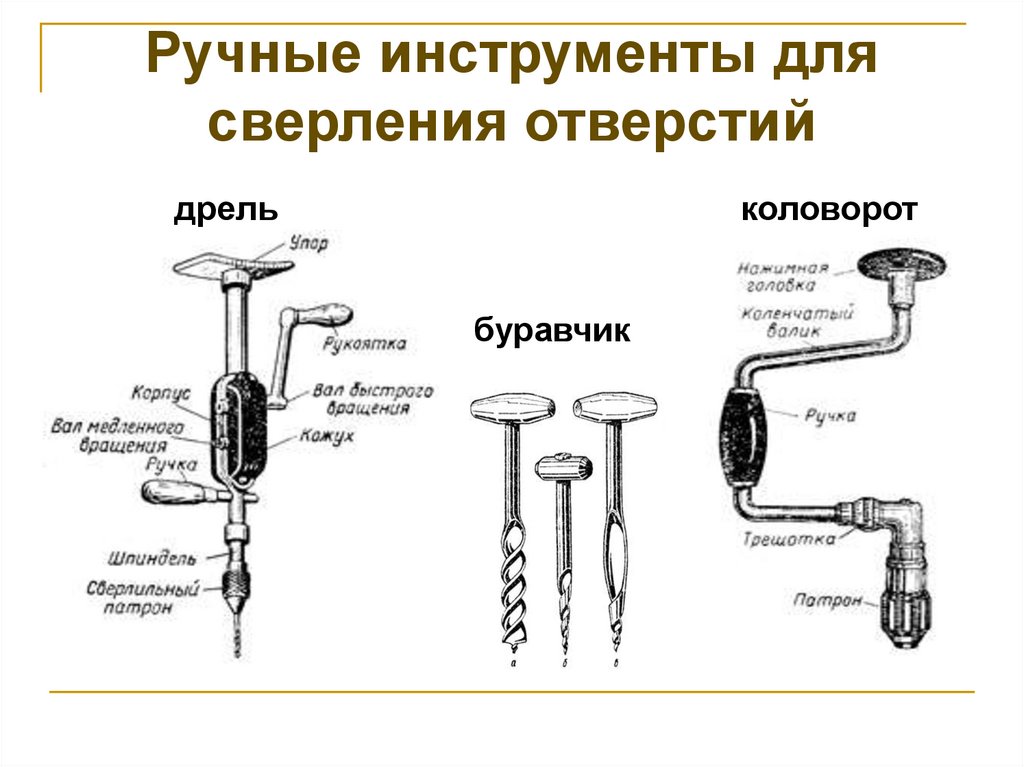

11.

Ручные инструменты для
сверления отверстий
дрель
коловорот
буравчик

12.

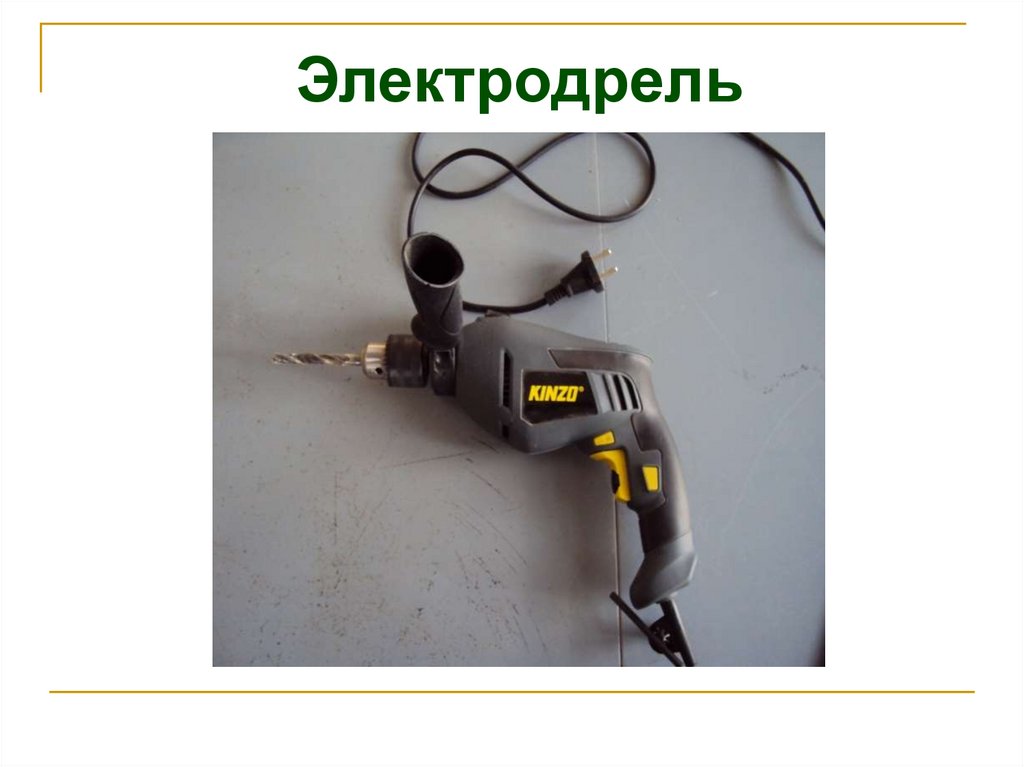

Электродрель

13.

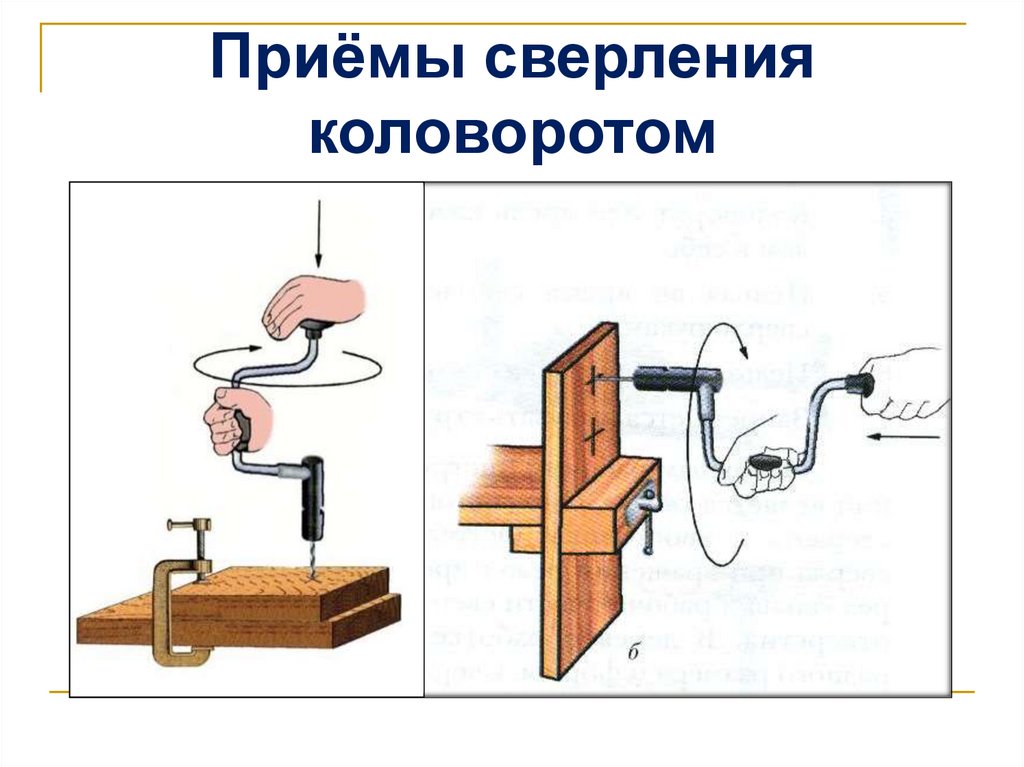

Приёмы сверления
коловоротом

14.

Последовательность
действий при сверлении
До начала сверления отмечаем центр
отверстия карандашом и накалываем
шилом.
Ставим сверло в отмеченную точку
перпендикулярно к поверхности
заготовки.
Ладонью левой руки нажимаем на упор.
Вращаем рукоятку по часовой стрелке.
В конце сверления упор ослабляется во
избежание откалывания древесины.

15.

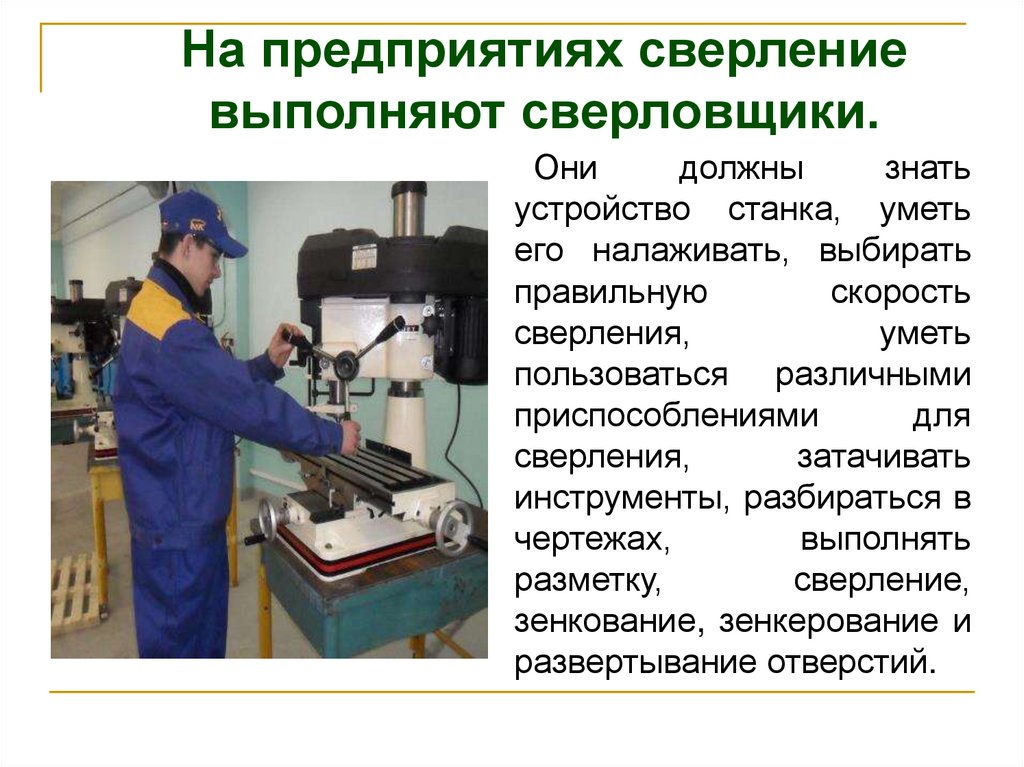

На предприятиях сверление
выполняют сверловщики.
Они
должны
знать
устройство станка, уметь
его налаживать, выбирать
правильную
скорость
сверления,
уметь
пользоваться различными
приспособлениями
для
сверления,
затачивать
инструменты, разбираться в
чертежах,
выполнять
разметку,
сверление,
зенкование, зенкерование и
развертывание отверстий.

16.

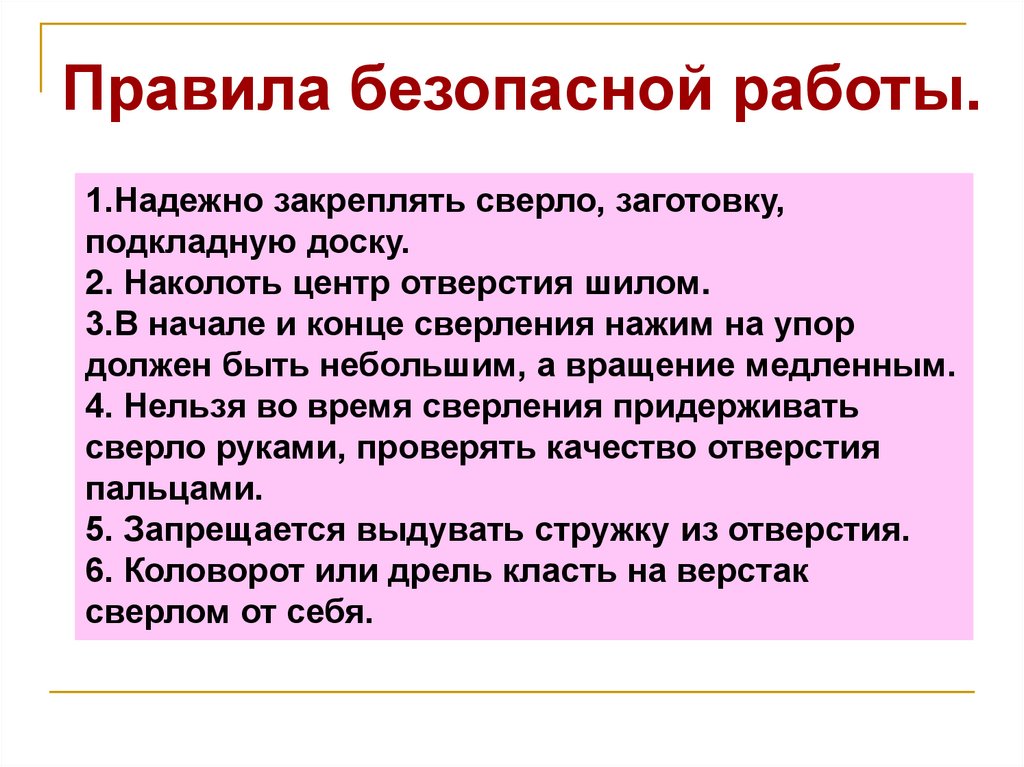

Правила безопасной работы.
1.Надежно закреплять сверло, заготовку,
подкладную доску.
2. Наколоть центр отверстия шилом.
3.В начале и конце сверления нажим на упор
должен быть небольшим, а вращение медленным.
4. Нельзя во время сверления придерживать
сверло руками, проверять качество отверстия
пальцами.
5. Запрещается выдувать стружку из отверстия.
6. Коловорот или дрель класть на верстак
сверлом от себя.

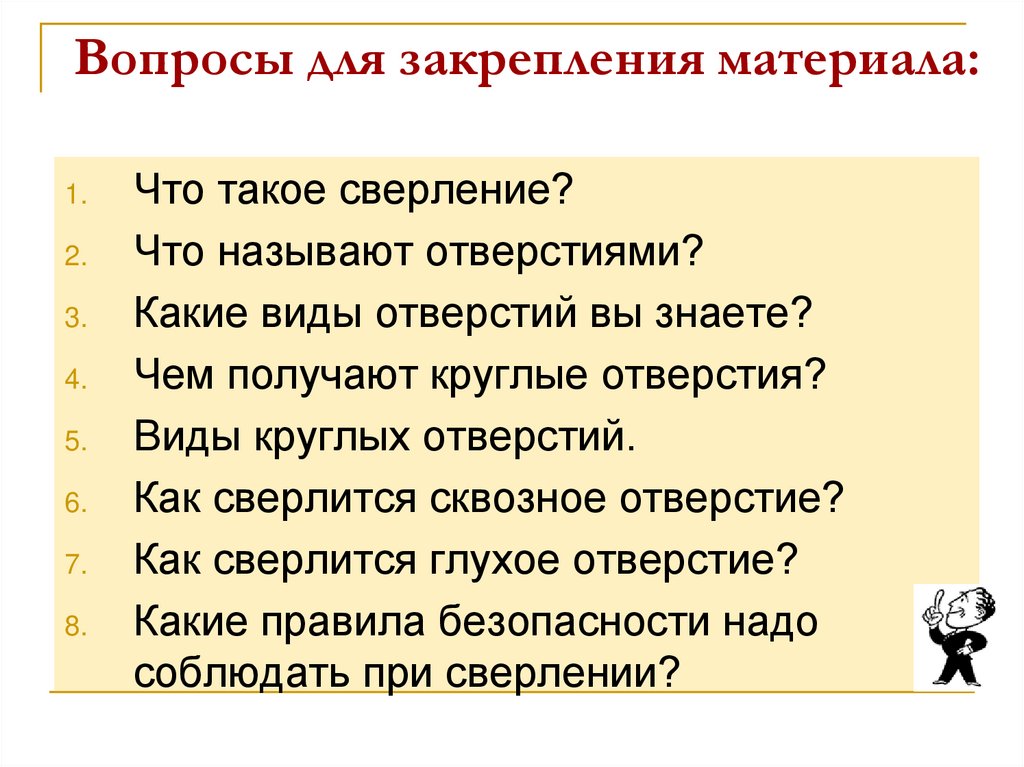

17. Вопросы для закрепления материала:

1.
2.
3.
4.
5.
6.
7.
8.
Что такое сверление?
Что называют отверстиями?
Какие виды отверстий вы знаете?
Чем получают круглые отверстия?
Виды круглых отверстий.
Как сверлится сквозное отверстие?
Как сверлится глухое отверстие?
Какие правила безопасности надо
соблюдать при сверлении?

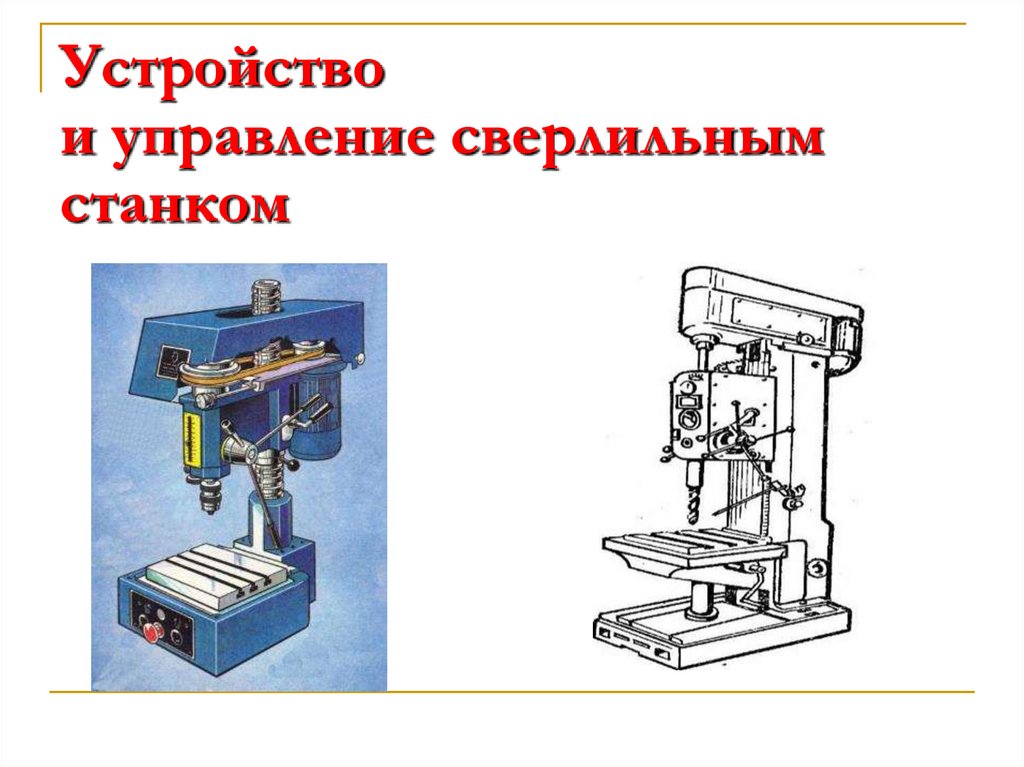

18. Устройство и управление сверлильным станком

19.

верлильный станок –
технологическая машина,
предназначенная для выполнения
и обработки отверстий.
С

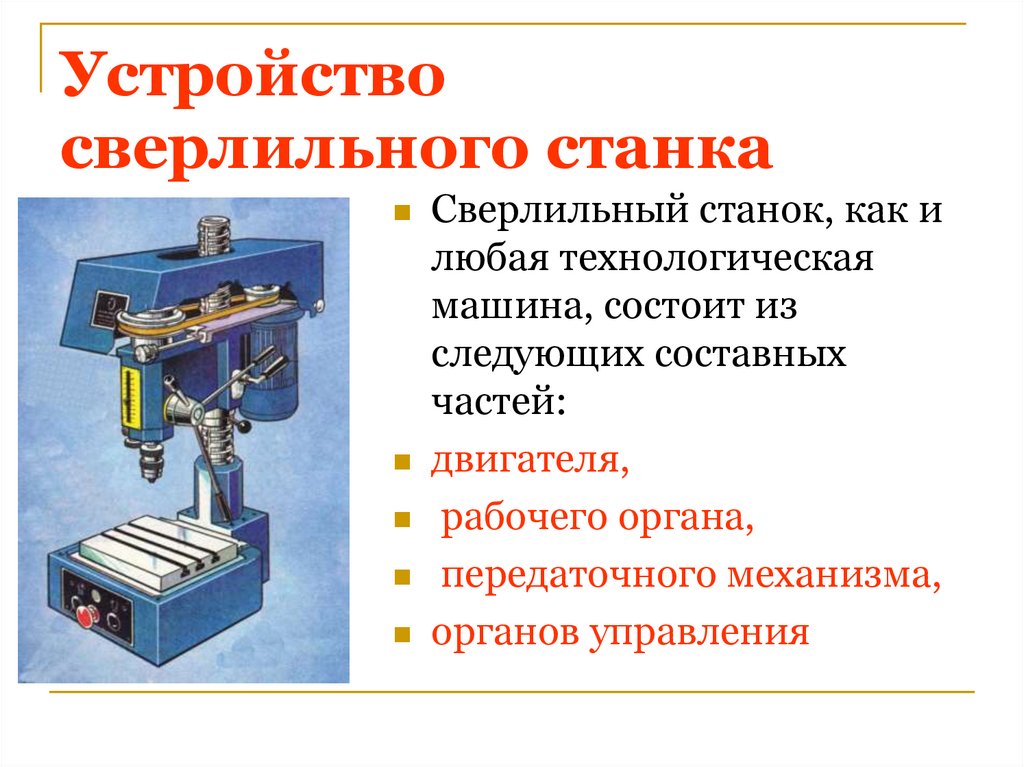

20. Устройство сверлильного станка

Сверлильный станок, как и
любая технологическая
машина, состоит из
следующих составных
частей:
двигателя,
рабочего органа,
передаточного механизма,
органов управления

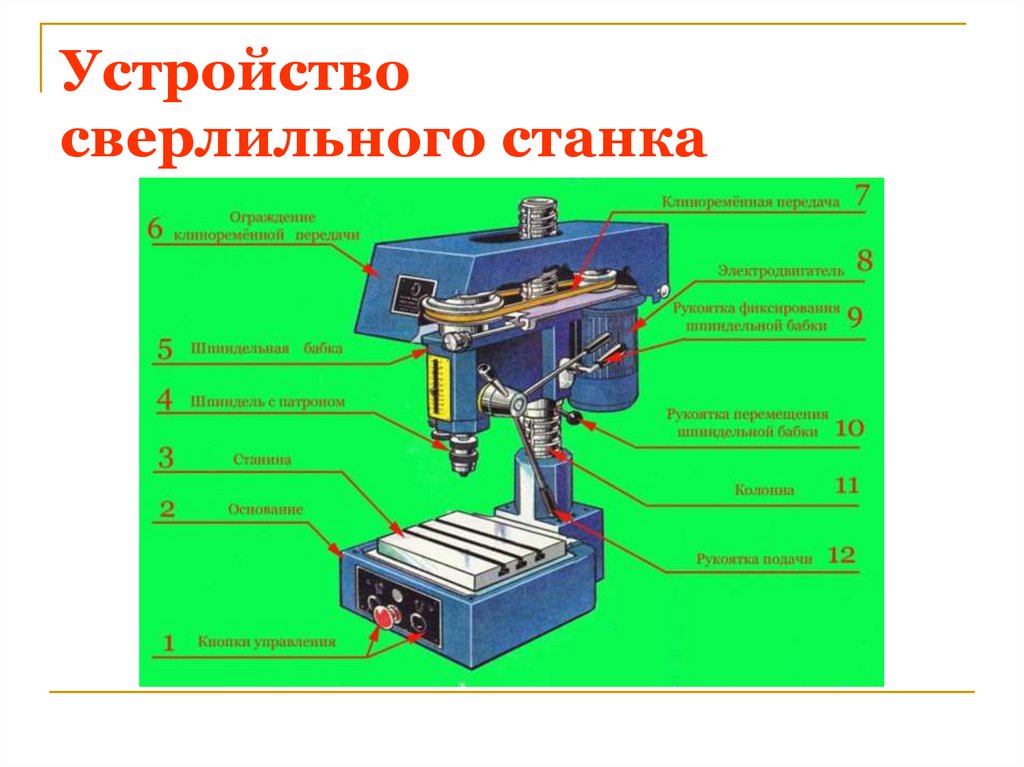

21. Устройство сверлильного станка

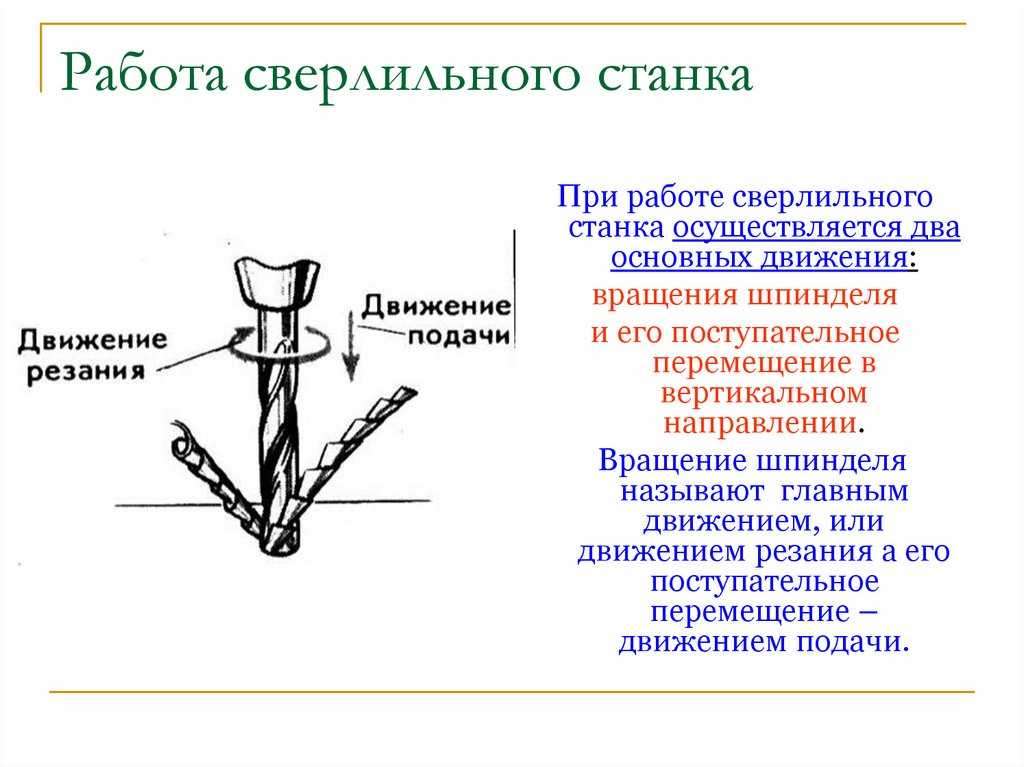

22. Работа сверлильного станка

При работе сверлильного
станка осуществляется два
основных движения:
вращения шпинделя
и его поступательное
перемещение в
вертикальном
направлении.
Вращение шпинделя
называют главным
движением, или
движением резания а его
поступательное
перемещение –
движением подачи.

23.

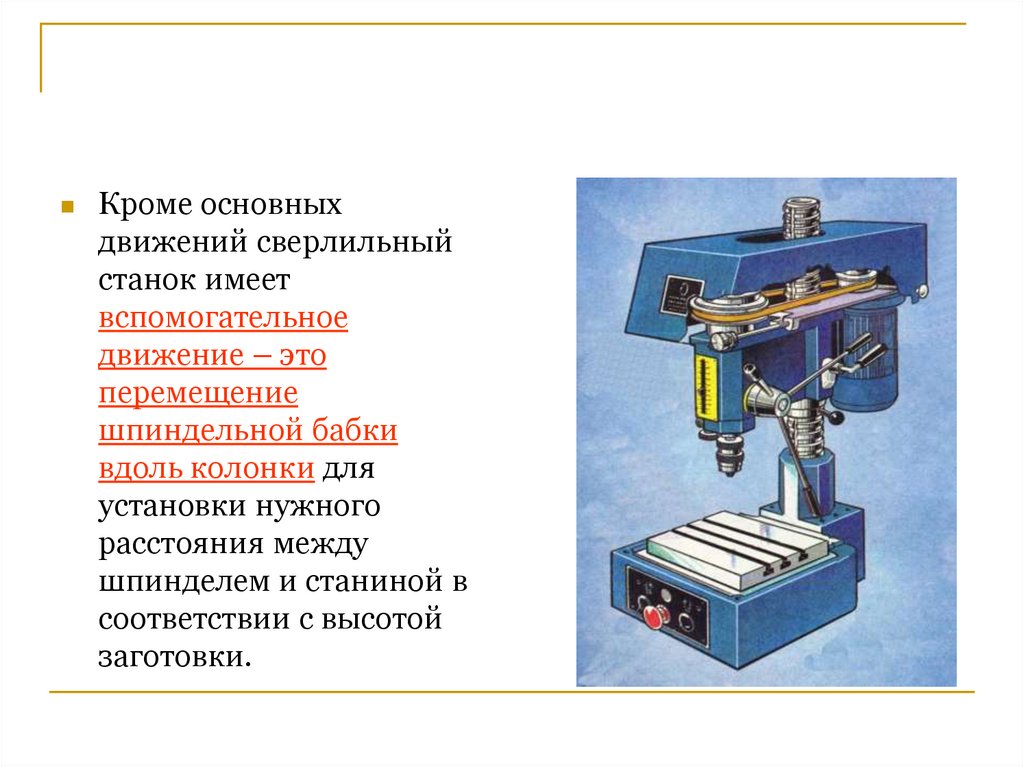

Кроме основных
движений сверлильный
станок имеет
вспомогательное
движение – это
перемещение
шпиндельной бабки
вдоль колонки для
установки нужного
расстояния между
шпинделем и станиной в
соответствии с высотой
заготовки.

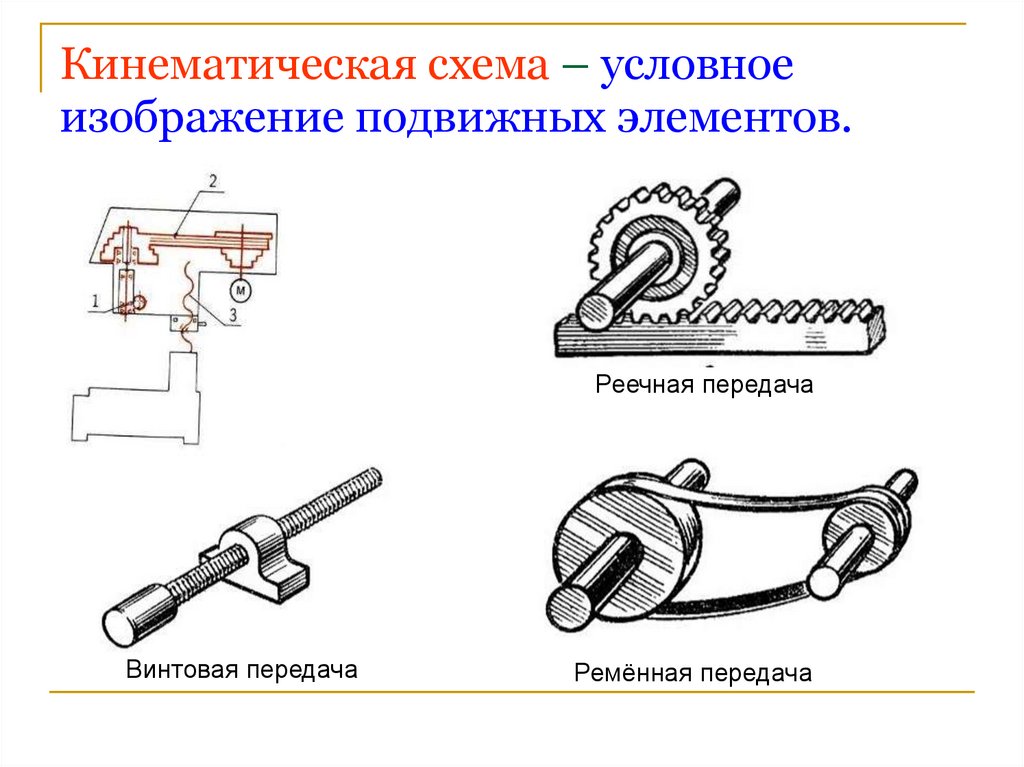

24. Кинематическая схема – условное изображение подвижных элементов.

Реечная передача
Винтовая передача
Ремённая передача

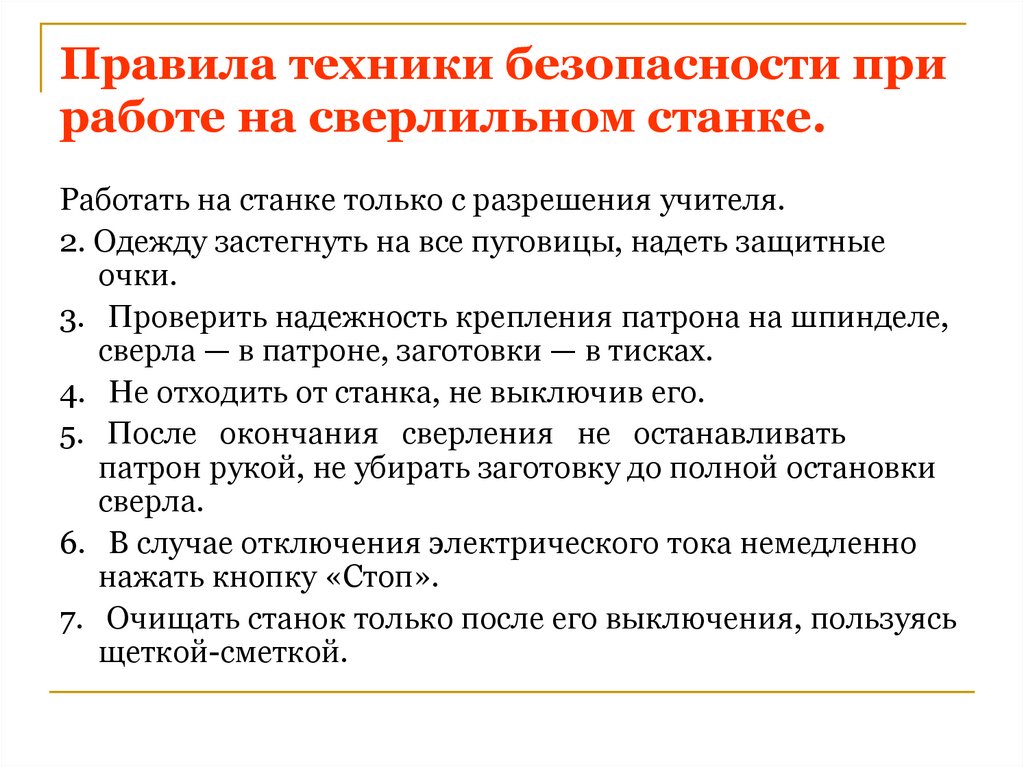

25. Правила техники безопасности при работе на сверлильном станке.

Работать на станке только с разрешения учителя.
2. Одежду застегнуть на все пуговицы, надеть защитные
очки.
3. Проверить надежность крепления патрона на шпинделе,
сверла — в патроне, заготовки — в тисках.
4. Не отходить от станка, не выключив его.
5. После окончания сверления не останавливать
патрон рукой, не убирать заготовку до полной остановки
сверла.
6. В случае отключения электрического тока немедленно
нажать кнопку «Стоп».
7. Очищать станок только после его выключения, пользуясь
щеткой-сметкой.

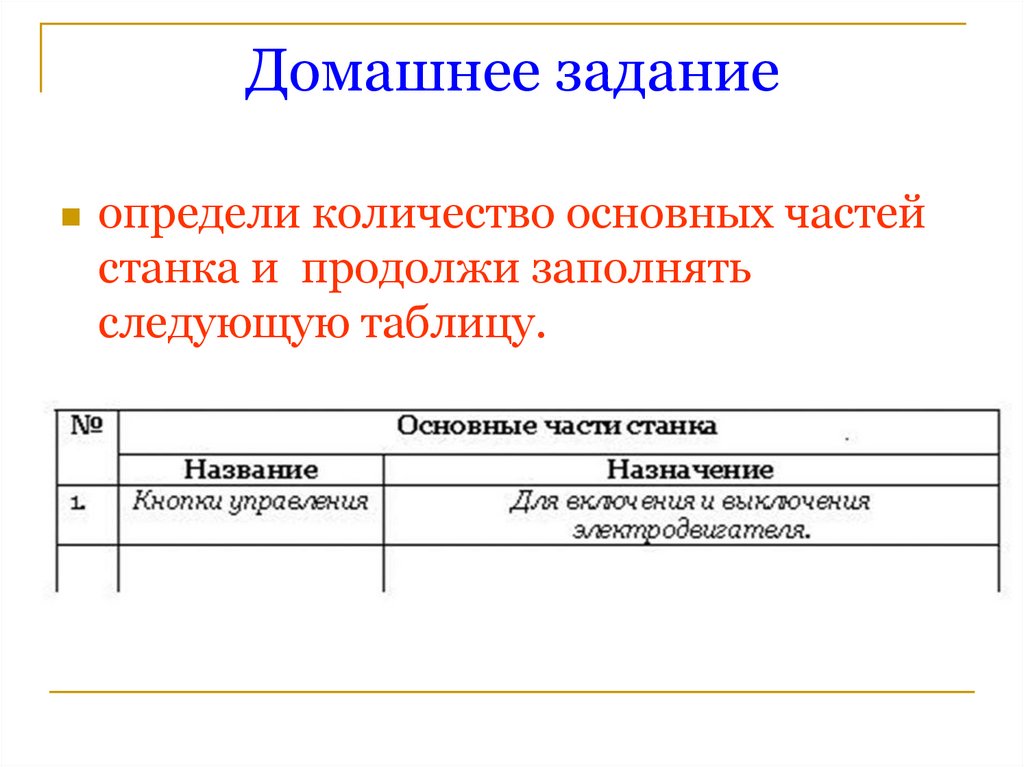

26. Домашнее задание

определи количество основных частей
станка и продолжи заполнять
следующую таблицу.
