8 Резьбы, классификация

1. РЕЗЬБЫ

Классификация

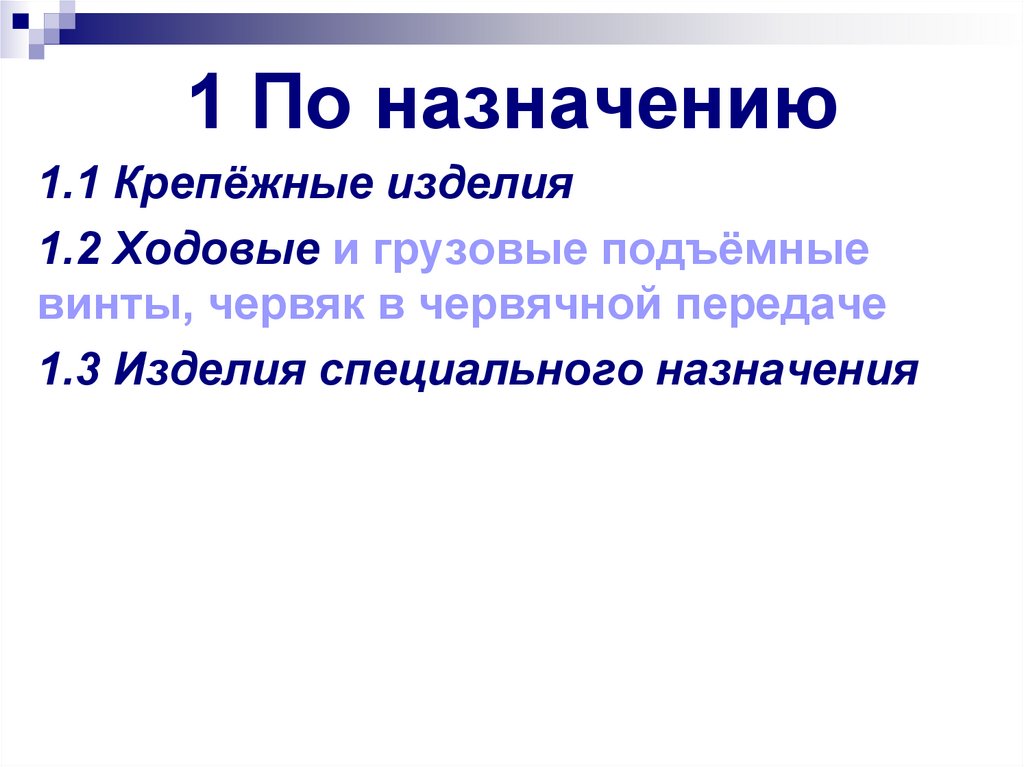

2. 1 По назначению

1.1 Крепёжные изделия
1.2 Ходовые и грузовые подъёмные
винты, червяк в червячной передаче
1.3 Изделия специального назначения

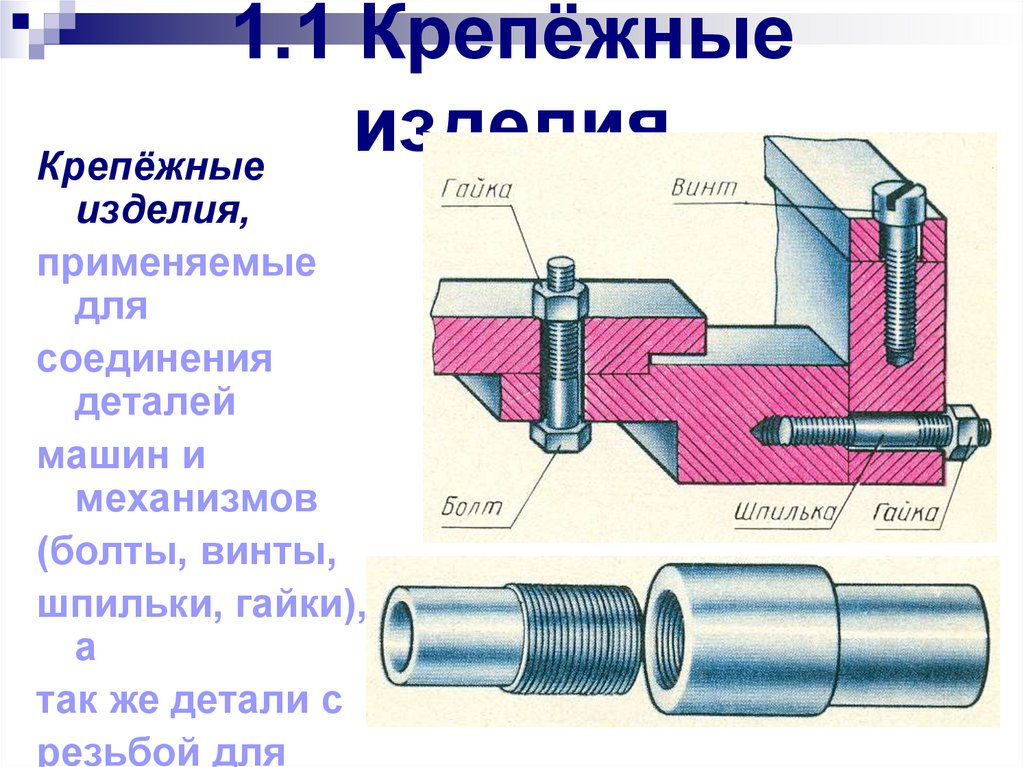

3. 1.1 Крепёжные изделия

Крепёжные
изделия,
применяемые
для
соединения
деталей
машин и
механизмов
(болты, винты,
шпильки, гайки),
а
так же детали с
резьбой для

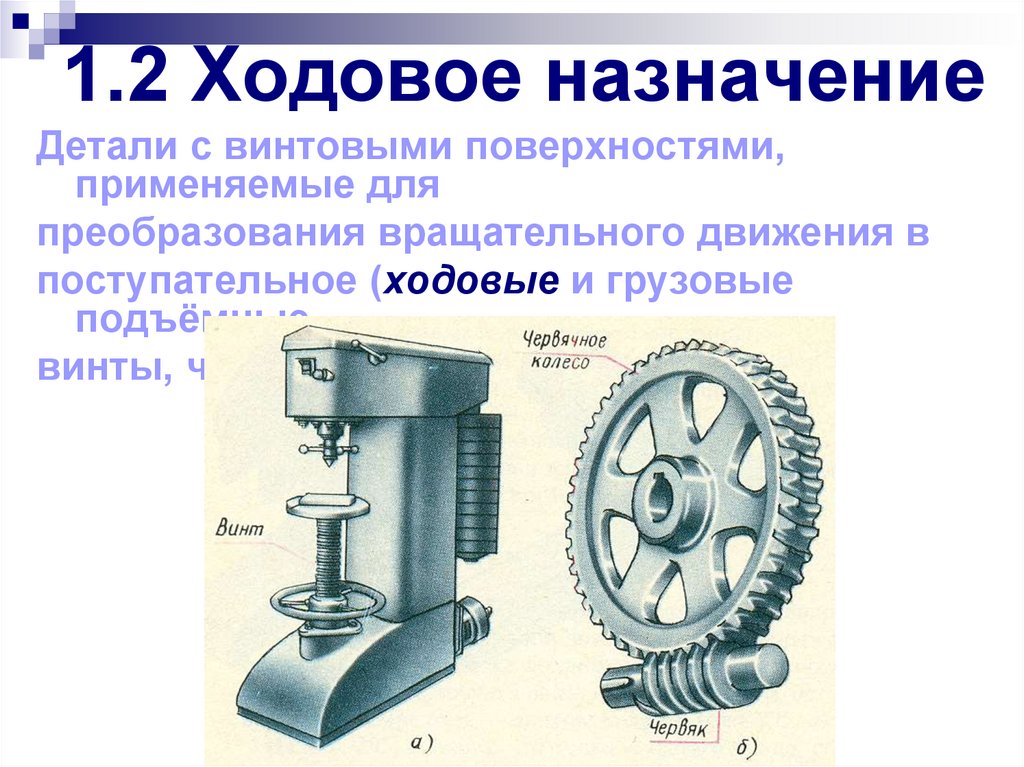

4. 1.2 Ходовое назначение

Детали с винтовыми поверхностями,
применяемые для
преобразования вращательного движения в
поступательное (ходовые и грузовые
подъёмные
винты, червяк в червячной передаче)

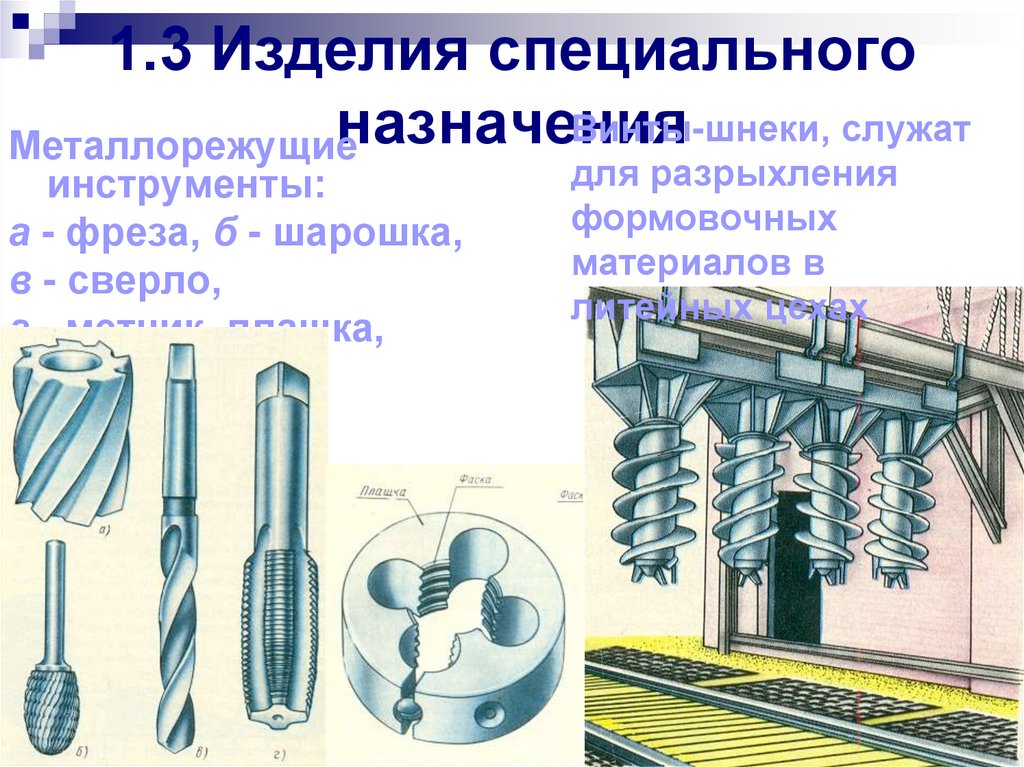

5. 1.3 Изделия специального назначения

1.3 Изделия специального
Винты-шнеки, служат
назначения
Металлорежущие
инструменты:
а - фреза, б - шарошка,
в - сверло,
г - метчик, плашка,
для разрыхления
формовочных
материалов в
литейных цехах

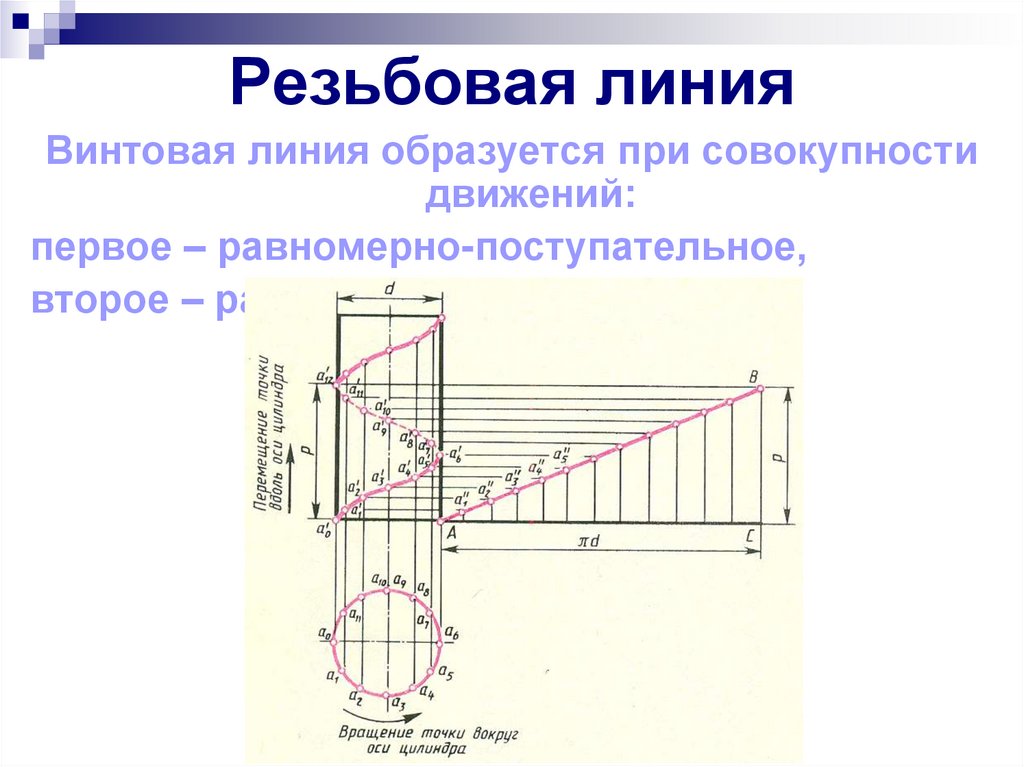

6. Резьбовая линия

Винтовая линия образуется при совокупности
движений:
первое – равномерно-поступательное,
второе – равномерно-вращательное.

7. 2 По форме стержня

2.1 Цилиндрическая (вокруг цилиндра)
2.2 Коническая (вокруг поверхности
конуса)
2.3 Глобоидальная (вокруг поверхности
шара)

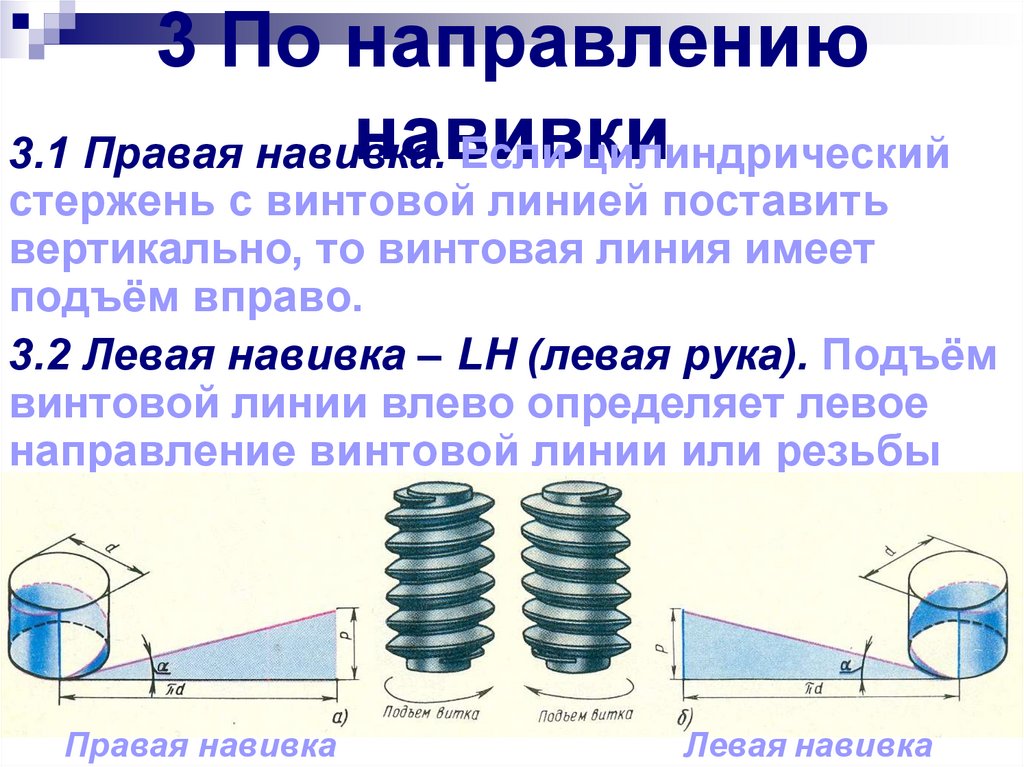

8. 3 По направлению навивки

3.1 Правая навивка.
Если цилиндрический
стержень с винтовой линией поставить
вертикально, то винтовая линия имеет
подъём вправо.
3.2 Левая навивка – LH (левая рука). Подъём
винтовой линии влево определяет левое
направление винтовой линии или резьбы
Правая навивка
Левая навивка

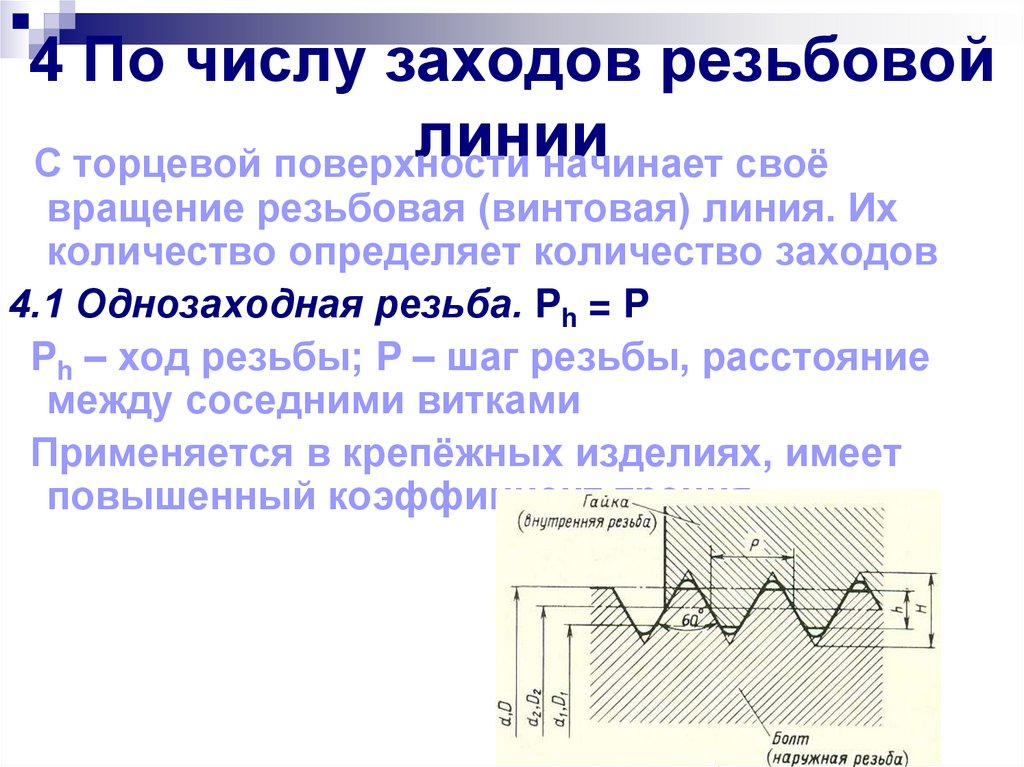

9. 4 По числу заходов резьбовой линии

С торцевой поверхности начинает своё
вращение резьбовая (винтовая) линия. Их
количество определяет количество заходов
4.1 Однозаходная резьба. Ph = P
Ph – ход резьбы; P – шаг резьбы, расстояние
между соседними витками
Применяется в крепёжных изделиях, имеет
повышенный коэффициент трения

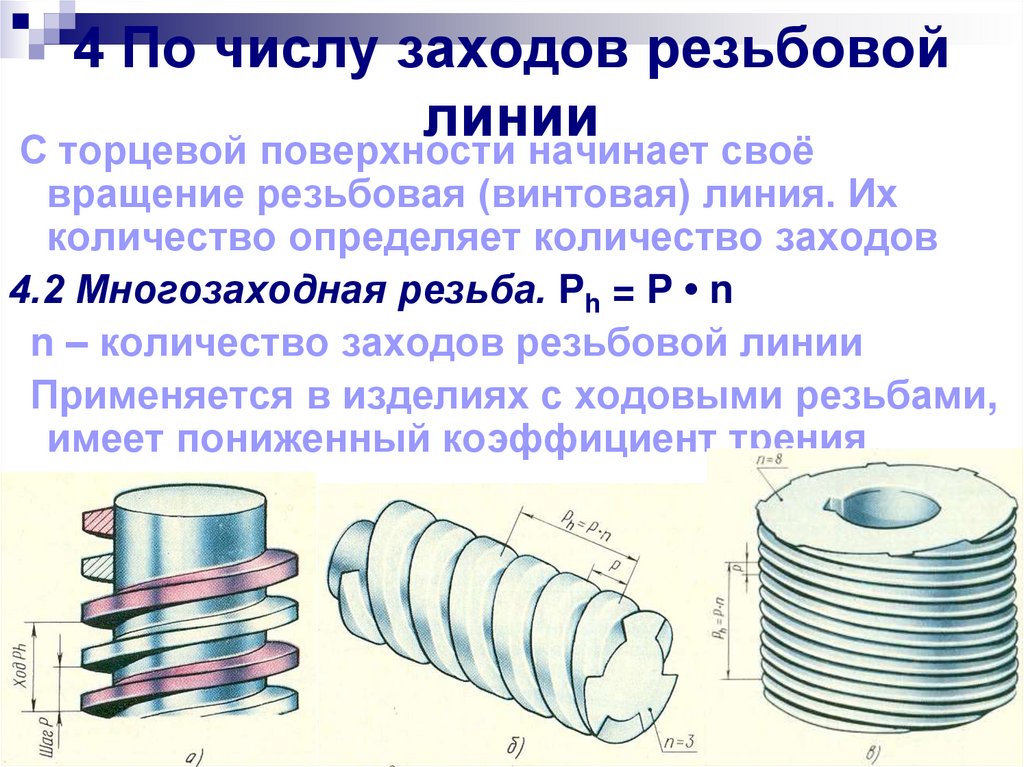

10. 4 По числу заходов резьбовой линии

С торцевой поверхности начинает своё
вращение резьбовая (винтовая) линия. Их
количество определяет количество заходов
4.2 Многозаходная резьба. Ph = P • n
n – количество заходов резьбовой линии
Применяется в изделиях с ходовыми резьбами,
имеет пониженный коэффициент трения

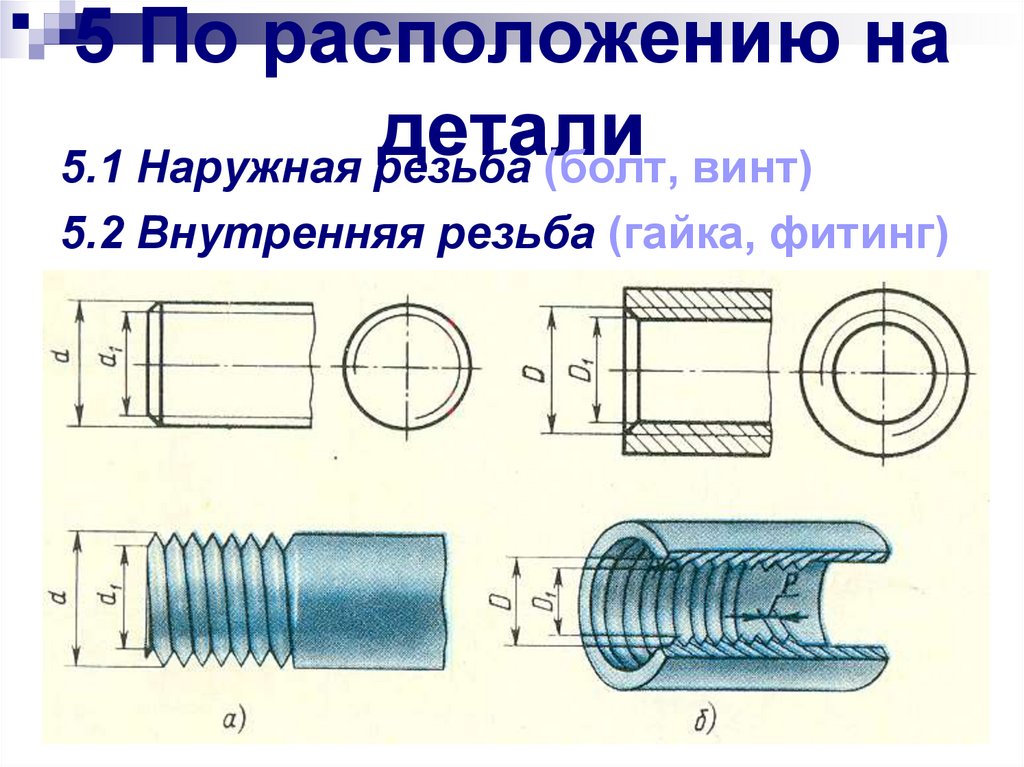

11. 5 По расположению на детали

5.1 Наружная резьба (болт, винт)
5.2 Внутренняя резьба (гайка, фитинг)

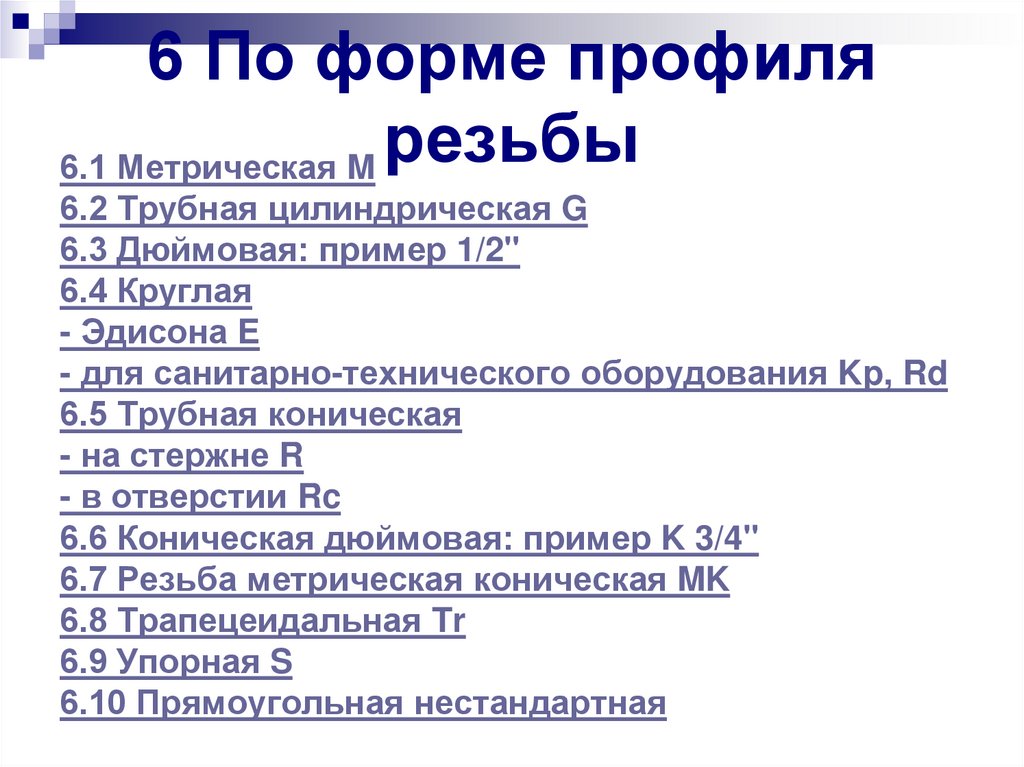

12. 6 По форме профиля резьбы

6.1 Метрическая M
6.2 Трубная цилиндрическая G
6.3 Дюймовая: пример 1/2"
6.4 Круглая
- Эдисона E
- для санитарно-технического оборудования Kp, Rd
6.5 Трубная коническая
- на стержне R
- в отверстии Rc
6.6 Коническая дюймовая: пример K 3/4"
6.7 Резьба метрическая коническая MK
6.8 Трапецеидальная Tr
6.9 Упорная S
6.10 Прямоугольная нестандартная

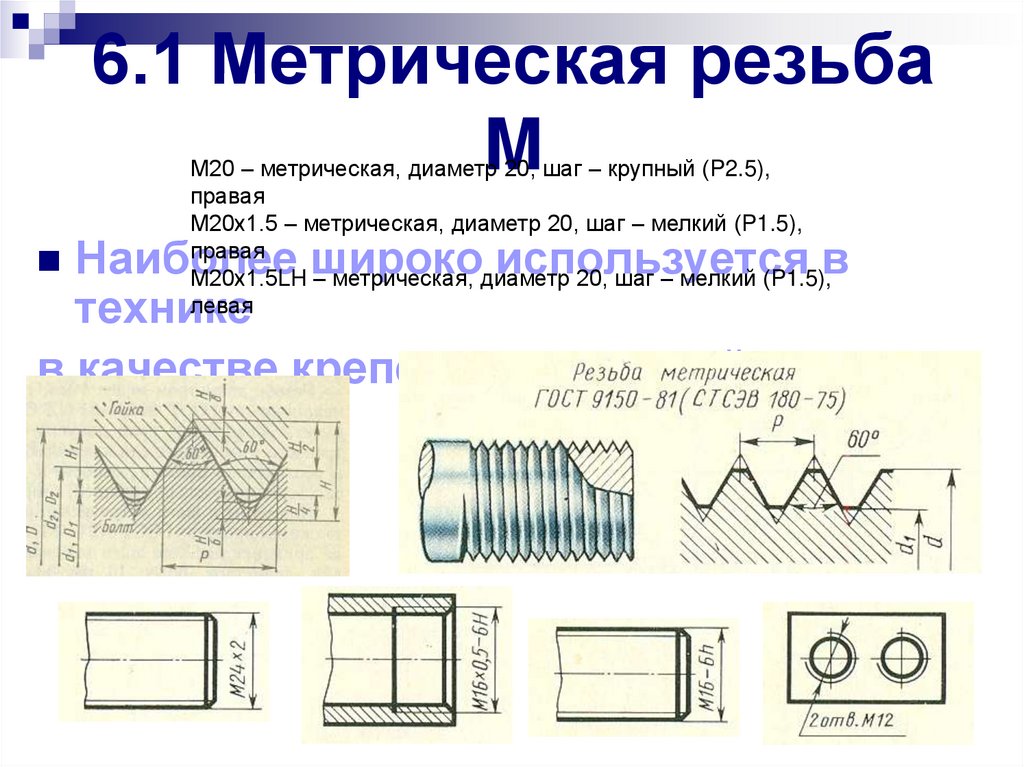

13. 6.1 Метрическая резьба M

М20 – метрическая, диаметр 20, шаг – крупный (P2.5),
правая
М20х1.5 – метрическая, диаметр 20, шаг – мелкий (P1.5),
правая
М20х1.5LH – метрическая, диаметр 20, шаг – мелкий (P1.5),
левая
Наиболее широко используется в
технике
в качестве крепежных изделий

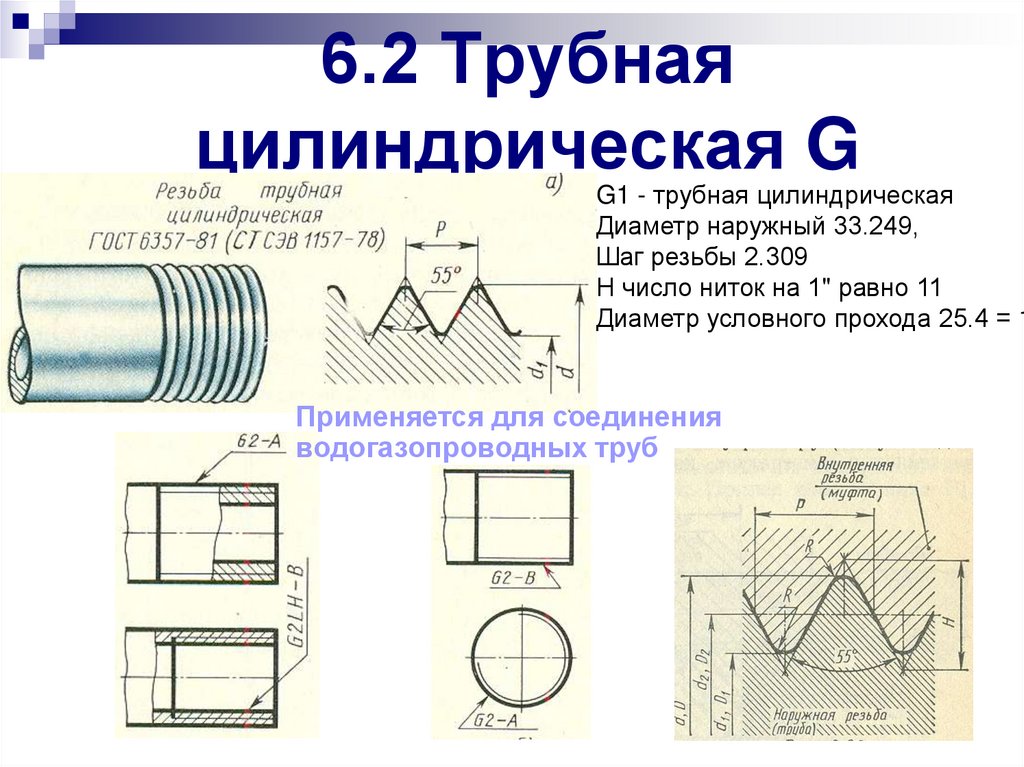

14. 6.2 Трубная цилиндрическая G

G1 - трубная цилиндрическая
Диаметр наружный 33.249,
Шаг резьбы 2.309
Н число ниток на 1" равно 11
Диаметр условного прохода 25.4 = 1
Применяется для соединения
водогазопроводных труб

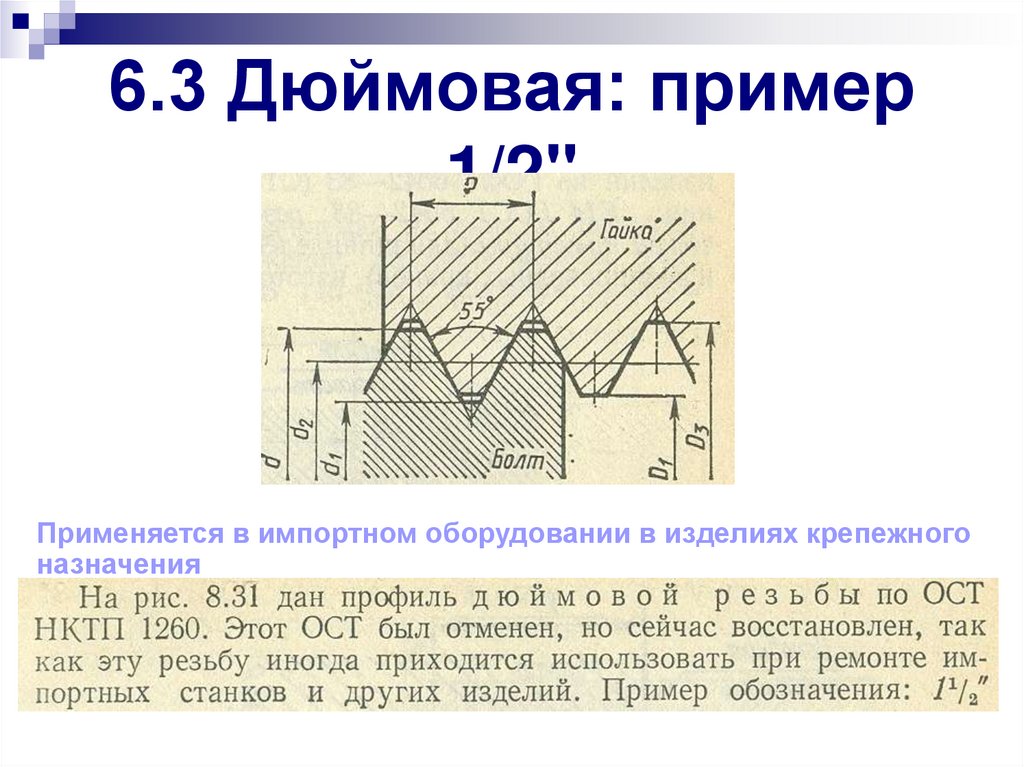

15. 6.3 Дюймовая: пример 1/2"

6.3 Дюймовая: пример
1/2"
Применяется в импортном оборудовании в изделиях крепежного
назначения

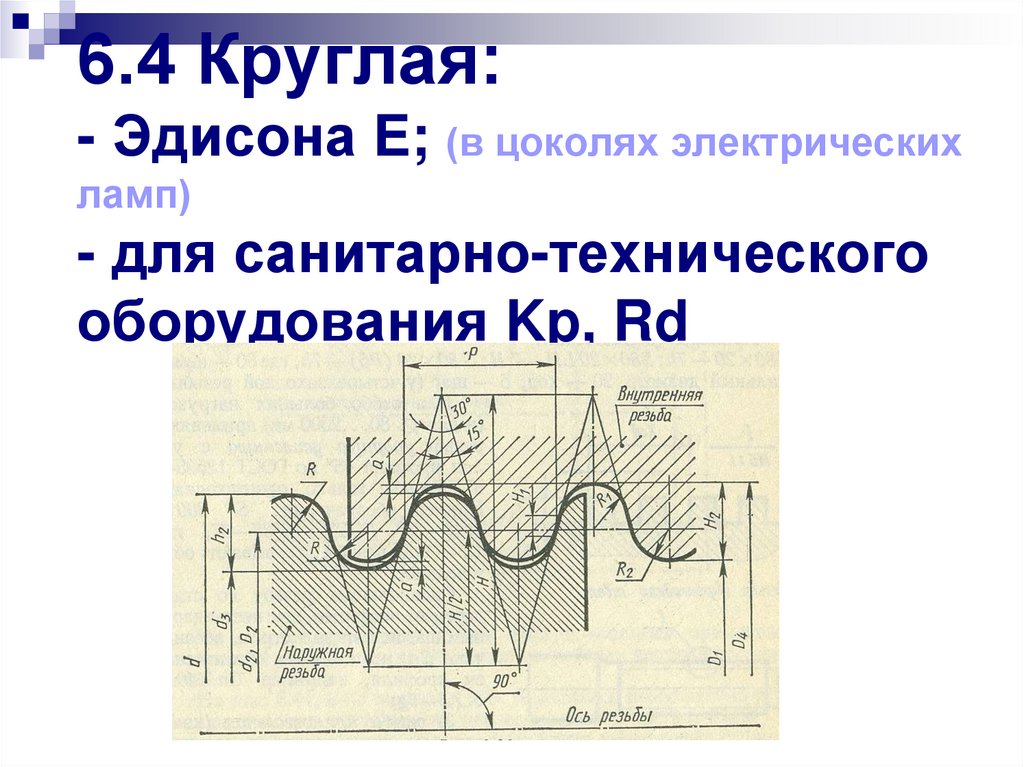

16. 6.4 Круглая: - Эдисона E; (в цоколях электрических ламп) - для санитарно-технического оборудования Kp, Rd

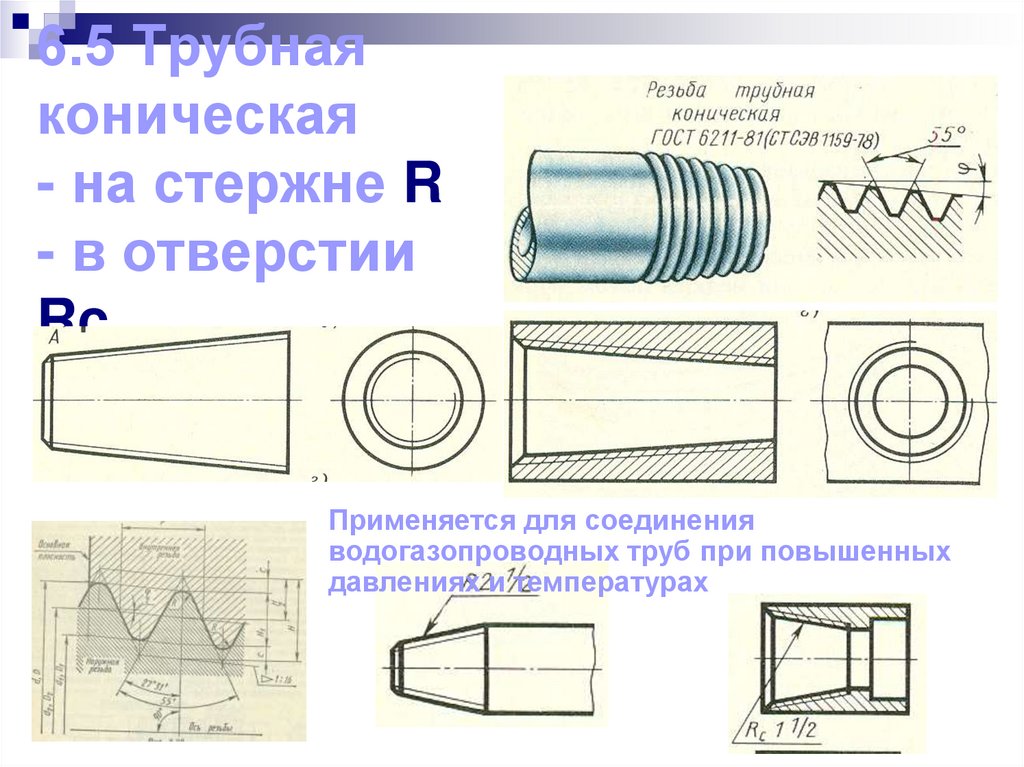

17. 6.5 Трубная коническая - на стержне R - в отверстии Rc

Применяется для соединения
водогазопроводных труб при повышенных
давлениях и температурах

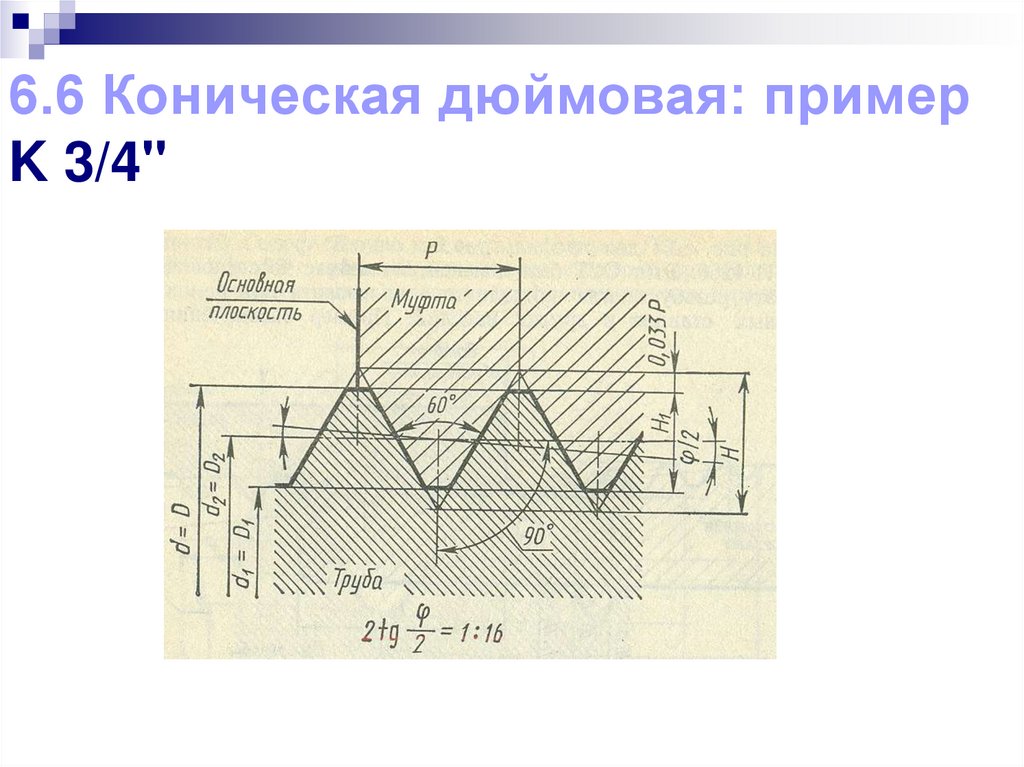

18. 6.6 Коническая дюймовая: пример K 3/4"

6.6 Коническая дюймовая: пример
K 3/4"

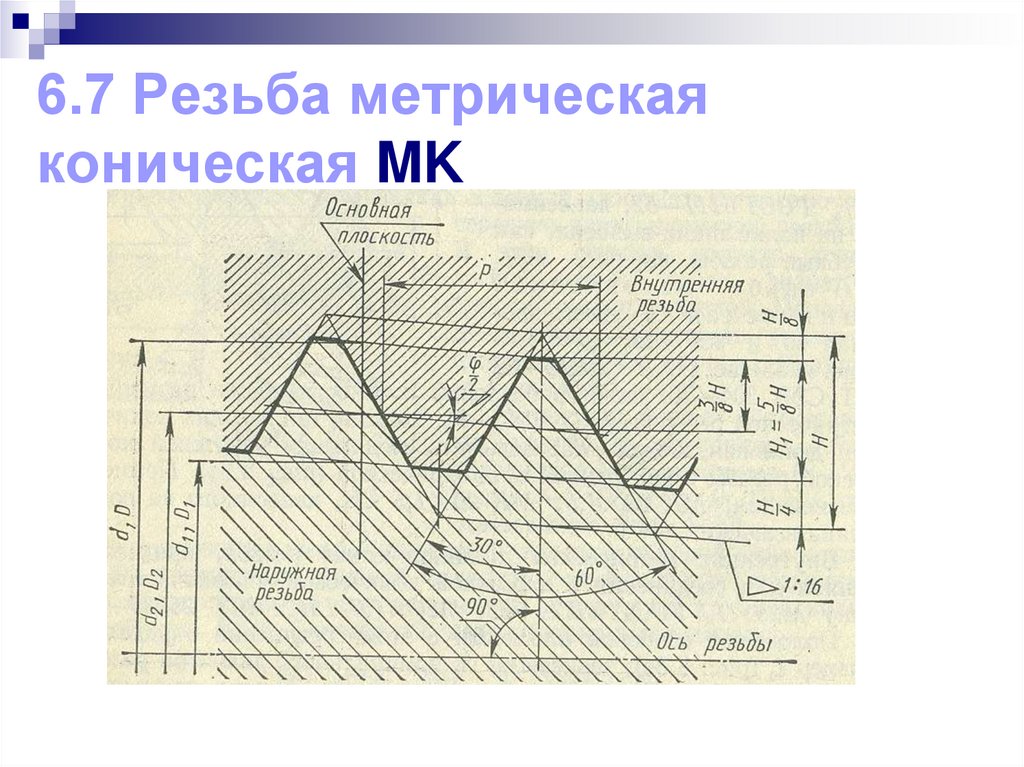

19. 6.7 Резьба метрическая коническая MK

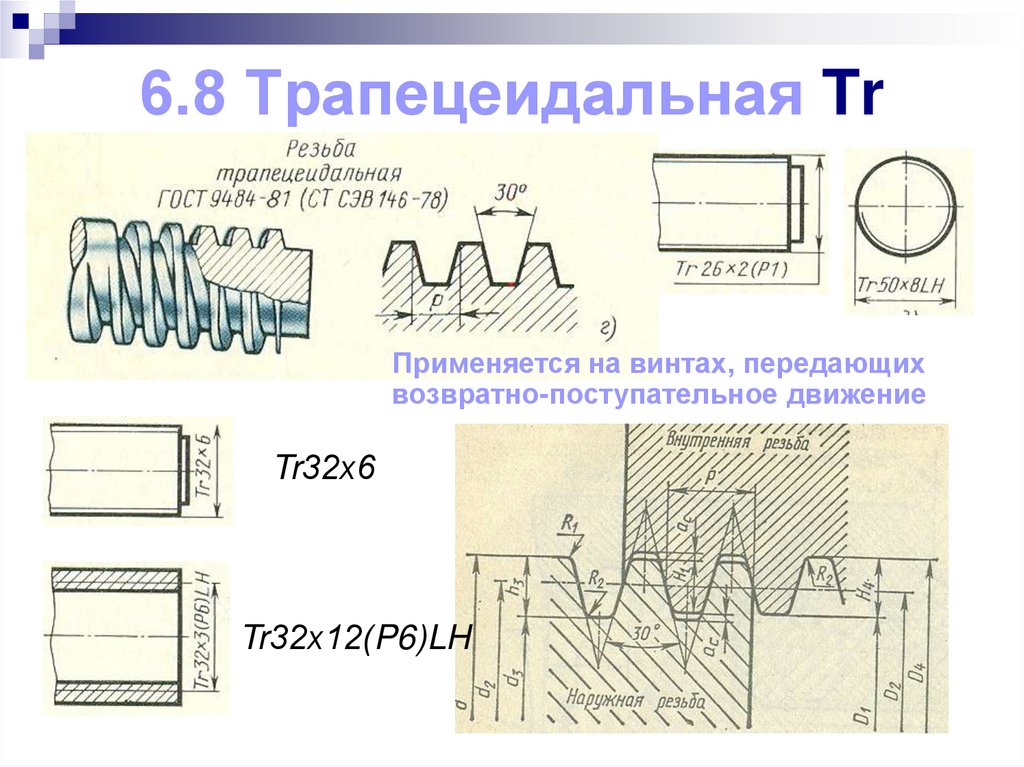

20. 6.8 Трапецеидальная Tr

Применяется на винтах, передающих
возвратно-поступательное движение
Tr32х6
Tr32х12(P6)LH

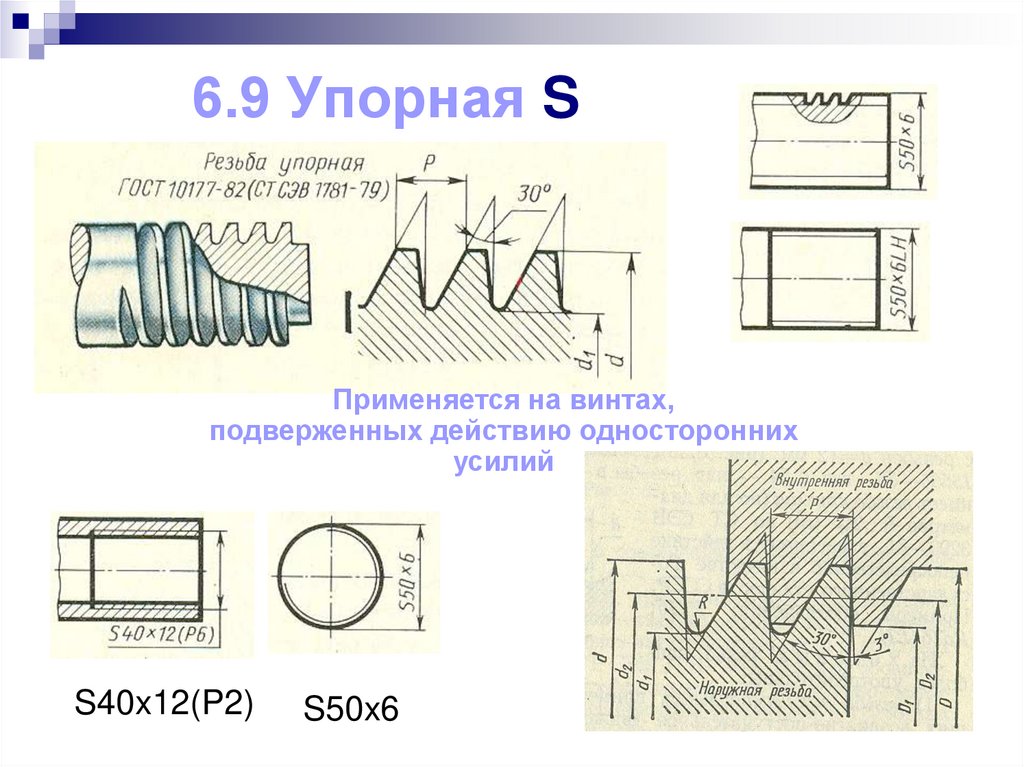

21. 6.9 Упорная S

Применяется на винтах,
подверженных действию односторонних
усилий
S40x12(P2)
S50x6

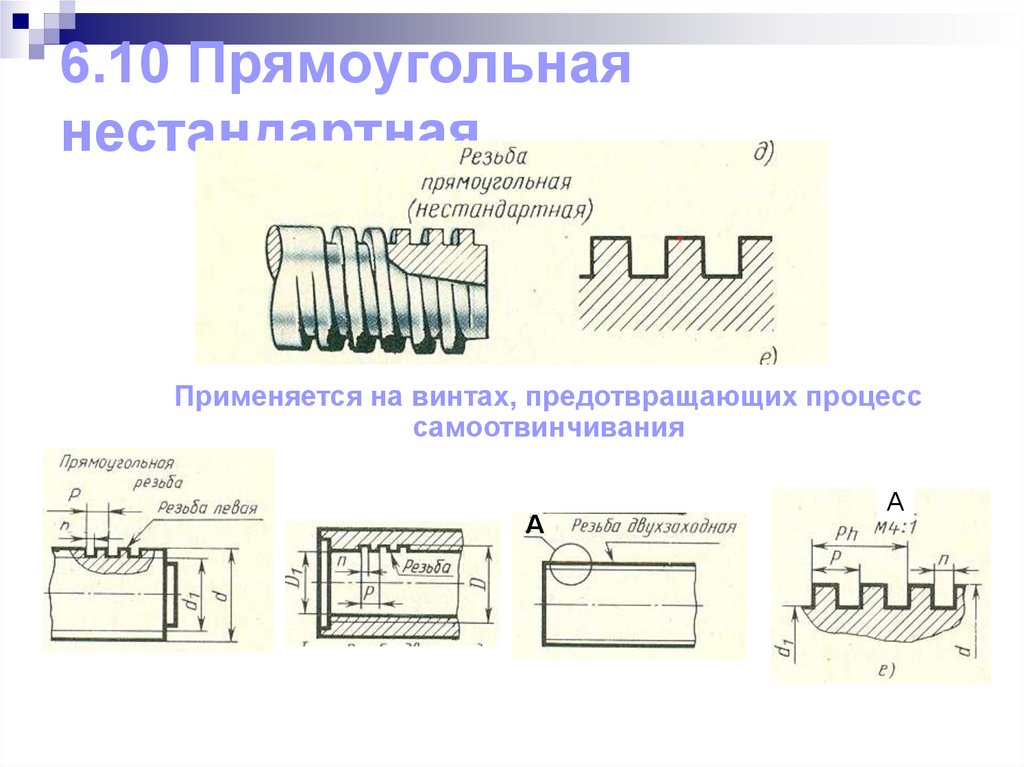

22. 6.10 Прямоугольная нестандартная

Применяется на винтах, предотвращающих процесс
самоотвинчивания
