Rus_sil4_out

1.

НАЗВАНИЕ
Проект по созданию ХХХХ
+++
MOS
SberX_Ecom_Vision_v2

2. Содержание

Часть 1: Концепция «Русского XXXX»
Базовые требования
Целевые сценарии применения
Обзор технических решений и целевых характеристик
Меры по обеспечению помехоустойчивости
Сравнение с зарубежными решениями (XXXX, Sinosun и пр.)
Сравнение с российскими аналогами (InWave, Zala Mesh, ПЛАЗ, Юрион, СЭТ-1)*
Часть 2: Статус реализации
Выполненные работы
Статус испытаний
Дорожная карта
ОТКРЫТЫЕ ВОПРОСЫ
MOS
SberX_Ecom_Vision_v2
2

3. Концепция Базовые требования

–
–
–
–
–
–
–
–
–
Презентация
Тут самый верхний уровень
а Все технологические решения и
характеристики вынесены на слайд «Обзор
технических решений и целевых
характеристик»
Система связи ******** назначения
Цифровой зашифрованный сигнал
Диапазон частот от 300 до 6000 МГц
Передача видео HD/Full HD на расстояние Х
Устойчивость к широкополосным помехам
Возможность ретрансляции сигнала
Децентрализованная самоорганизующаяся сетевая топология (MESH-MANET)
Простота интеграции с **** и штатными средствами связи
Размеры ?
MOS
SberX_Ecom_Vision_v2
2

4. Концепция Целевые сценарии применения

Сценарии применения:
- точка-точка
- однопролетная ретрансляция для 1го абонента
Влад добавь дополни сценарии
Описать в какой ценовой
диапазон целим (условно
бюджетный, 150-400 тыс.
руб), позже планируем в
более дорогой на 7035+
Ценовой диапазон
- малобюджетный вариант, дешевый вычислитель
(упрощенные алгоритмы помехоподавления)
- работа с нескольких НППУ (с передачей борта)
-
однопролетная ретрансляция для нескольких абонентов ?
Сценарий ХХХ
Презентация
- среднебюджетный вариант, дорогой вычислитель
(новейшие алгоритмы помехоподавления)
MOS
SberX_Ecom_Vision_v2
2

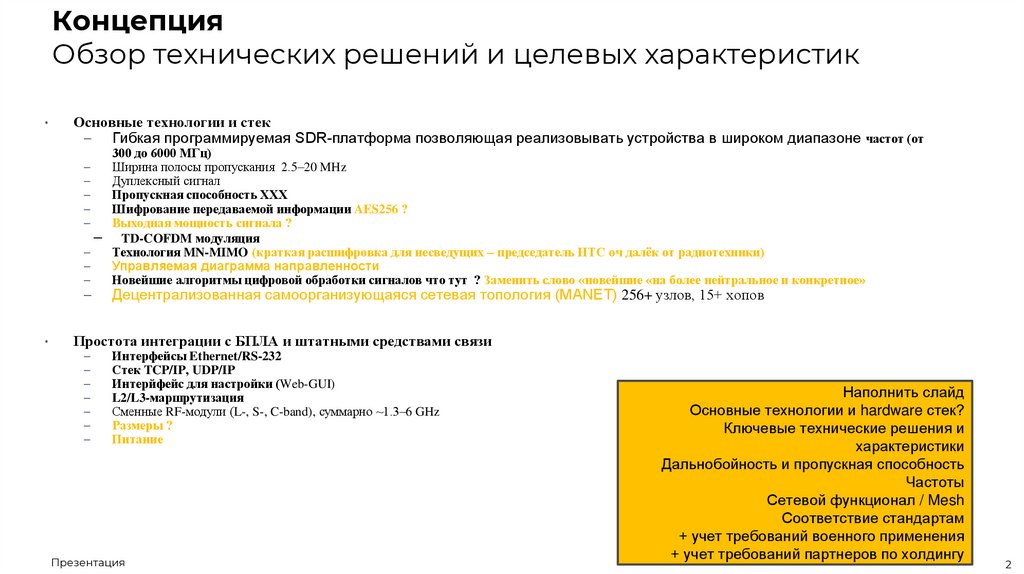

5. Концепция Обзор технических решений и целевых характеристик

Основные технологии и стек
– Гибкая программируемая SDR-платформа позволяющая реализовывать устройства в широком диапазоне частот (от
–
–
–
–
–
–
–
–
–
–
300 до 6000 МГц)
Ширина полосы пропускания 2.5–20 MHz
Дуплексный сигнал
Пропускная способность ХХХ
Шифрование передаваемой информации AES256 ?
Выходная мощность сигнала ?
TD-COFDM модуляция
Технология MN-MIMO (краткая расшифровка для несведущих – председатель НТС оч далёк от радиотехники)
Управляемая диаграмма направленности
Новейшие алгоритмы цифровой обработки сигналов что тут ? Заменить слово «новейшие «на более нейтральное и конкретное»
Децентрализованная самоорганизующаяся сетевая топология (MANET) 256+ узлов, 15+ хопов
Простота интеграции с БПЛА и штатными средствами связи
–
–
–
–
–
–
–
Интерфейсы Ethernet/RS-232
Стек TCP/IP, UDP/IP
Интерйфейс для настройки (Web-GUI)
L2/L3-маршрутизация
Сменные RF-модули (L-, S-, C-band), суммарно ~1.3–6 GHz
Размеры ?
Питание
Презентация
Наполнить слайд
Основные технологии и hardware стек?
Ключевые технические решения и
характеристики
Дальнобойность и пропускная способность
Частоты
Сетевой функционал / Mesh
Соответствие стандартам
+ учет требований военного применения
+ учет требований партнеров по холдингу
MOS
SberX_Ecom_Vision_v2
2

6. Концепция Меры по обеспечению помехоустойчивости

выверить ключевые меры и их
описание
2026
-Адаптивное перестроение частот в зависимости от помеховой обстановки
Оперативный контроль в интересующей полосе частот и перестройка в наименее зашумлённый диапазон
-Адаптивное регулирование мощности
Регулирование мощности в зависимости от сценария применения для противодействия с РТР противника
-
Адаптивная модуляция поднесущих в зависимости от ОСШ
-Цифровое диаграммобразование (beamforming+nulling?)
Управление диаграммой направленности для увеличения ОСШ
-
Децентрализованная самоорганизующаяся сетевая топология (MANET) 256+ узлов, 15+ хопов
При потере связи с абонентом, топология автоматически перестраивается
2027
- Разнос по частотным диапазонам (uplink/downlink)
Бортовой и наземные терминалы передают и принимают на разных частотах, что резко поднимает помехоустойчивость
-Подавление помех
Применение алгоритмов цифрового подавления помех, хорошо зарекомендовавших себя в изделиях типа «Комета»
Презентация
MOS
SberX_Ecom_Vision_v2
2

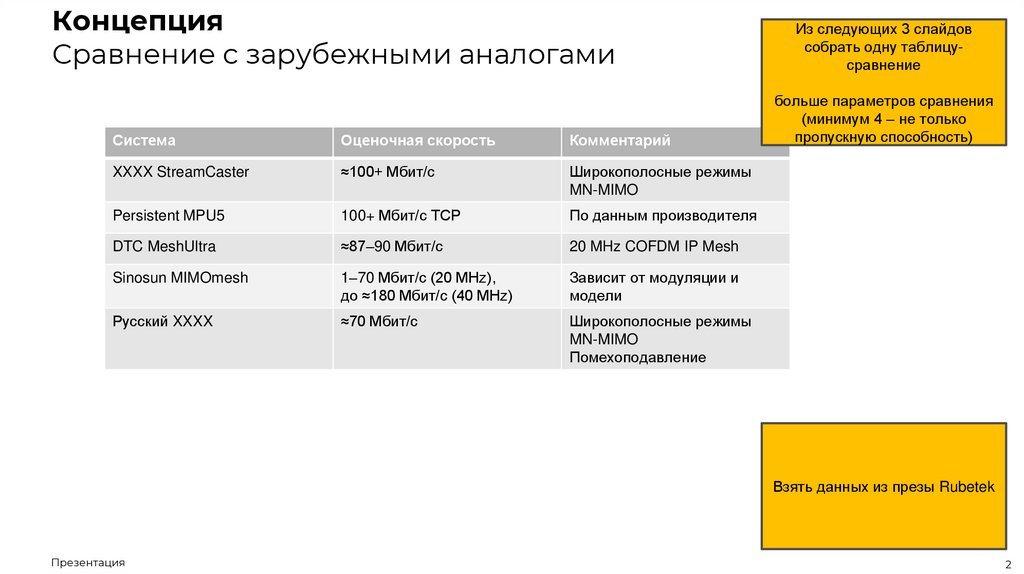

7. Концепция Сравнение с зарубежными аналогами

Из следующих 3 слайдов
собрать одну таблицусравнение
больше параметров сравнения
(минимум 4 – не только
пропускную способность)
Система
Оценочная скорость
Комментарий
XXXX StreamCaster
≈100+ Мбит/с
Широкополосные режимы
MN-MIMO
Persistent MPU5
100+ Мбит/с TCP
По данным производителя
DTC MeshUltra
≈87–90 Мбит/с
20 MHz COFDM IP Mesh
Sinosun MIMOmesh
1–70 Мбит/с (20 MHz),
до ≈180 Мбит/с (40 MHz)
Зависит от модуляции и
модели
Русский XXXX
≈70 Мбит/с
Широкополосные режимы
MN-MIMO
Помехоподавление
Взять данных из презы Rubetek
Презентация
MOS
SberX_Ecom_Vision_v2
2

8.

Сравнение с российскими аналогами (InWave, Zala Mesh, ПЛАЗ, Юрион, СЭТ-1)*
MOS
SberX_Ecom_Vision_v2
2

9.

Содержание
Часть 1: Концепция «Русского XXXX»
Базовые требования
Целевые сценарии применения
Обзор технических решений и целевых характеристик
Меры по обеспечению помехоустойчивости
Сравнение с зарубежными решениями (XXXX, Sinosun и пр.)
Часть 2: Статус реализации
Выполненные работы
Статус испытаний
Дорожная карта
ОТКРЫТЫЕ ВОПРОСЫ
MOS
SberX_Ecom_Vision_v2
2

10.

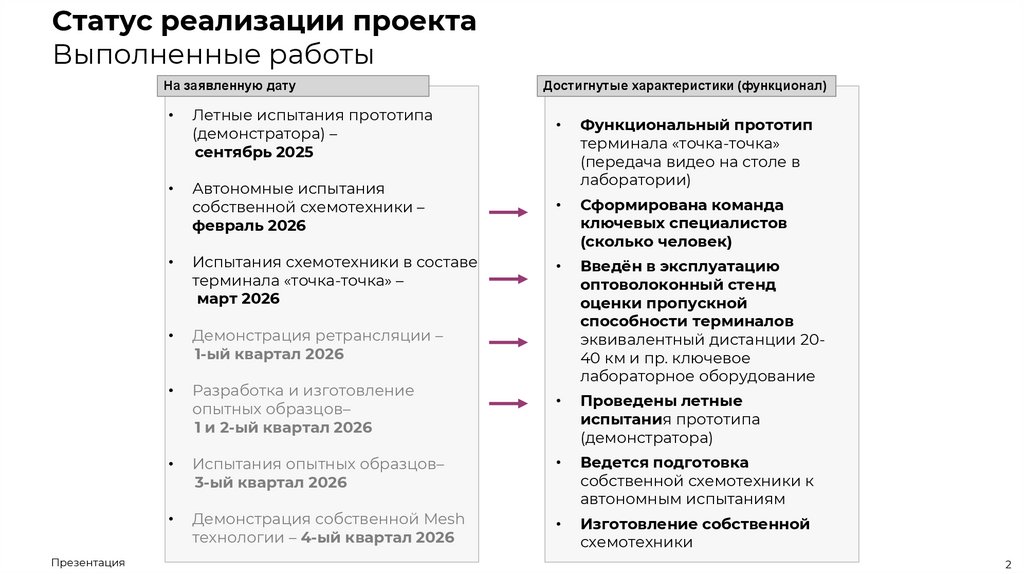

Статус реализации проекта
Выполненные работы
На заявленную дату
Презентация
Летные испытания прототипа
(демонстратора) –
сентябрь 2025
Автономные испытания
собственной схемотехники –
февраль 2026
Испытания схемотехники в составе
терминала «точка-точка» –
март 2026
Демонстрация ретрансляции –
1-ый квартал 2026
Разработка и изготовление
опытных образцов–
1 и 2-ый квартал 2026
Достигнутые характеристики (функционал)
Функциональный прототип
терминала «точка-точка»
(передача видео на столе в
лаборатории)
Сформирована команда
ключевых специалистов
(сколько человек)
Введён в эксплуатацию
оптоволоконный стенд
оценки пропускной
способности терминалов
эквивалентный дистанции 2040 км и пр. ключевое
лабораторное оборудование
Проведены летные
испытания прототипа
(демонстратора)
Испытания опытных образцов–
3-ый квартал 2026
Ведется подготовка
собственной схемотехники к
автономным испытаниям
Демонстрация собственной Mesh
технологии – 4-ый квартал 2026
Изготовление собственной
схемотехники
MOS
SberX_Ecom_Vision_v2
2

11. Сравнение с российскими аналогами (InWave, Zala Mesh, ПЛАЗ, Юрион, СЭТ-1)*

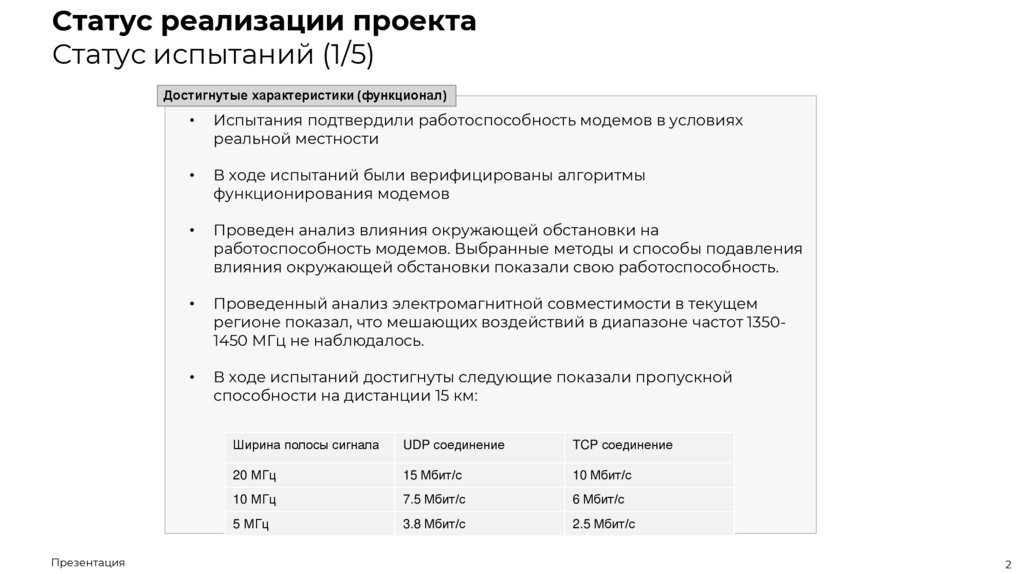

Статус реализации проекта
Статус испытаний (1/5)
Достигнутые характеристики (функционал)
Презентация
Испытания подтвердили работоспособность модемов в условиях
реальной местности
В ходе испытаний были верифицированы алгоритмы
функционирования модемов
Проведен анализ влияния окружающей обстановки на
работоспособность модемов. Выбранные методы и способы подавления
влияния окружающей обстановки показали свою работоспособность.
Проведенный анализ электромагнитной совместимости в текущем
регионе показал, что мешающих воздействий в диапазоне частот 13501450 МГц не наблюдалось.
В ходе испытаний достигнуты следующие показали пропускной
способности на дистанции 15 км:
Ширина полосы сигнала
UDP соединение
TCP соединение
20 МГц
15 Мбит/с
10 Мбит/с
10 МГц
7.5 Мбит/с
6 Мбит/с
5 МГц
3.8 Мбит/с
2.5 Мбит/с
MOS
SberX_Ecom_Vision_v2
2

12. Содержание

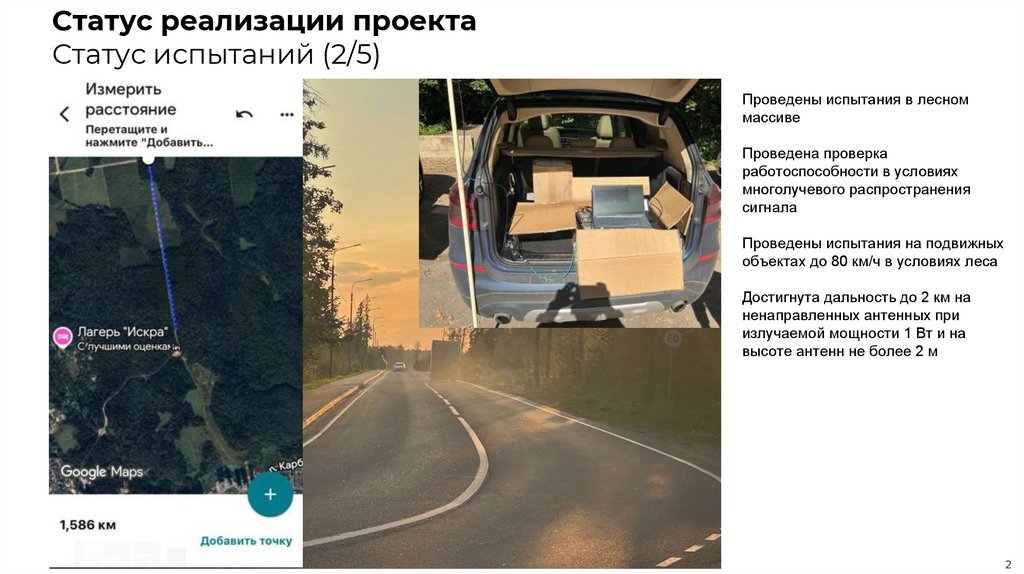

Статус реализации проекта
Статус испытаний (2/5)
Проведены испытания в лесном
массиве
Проведена проверка
работоспособности в условиях
многолучевого распространения
сигнала
Проведены испытания на подвижных
объектах до 80 км/ч в условиях леса
Достигнута дальность до 2 км на
ненаправленных антенных при
излучаемой мощности 1 Вт и на
высоте антенн не более 2 м
Презентация
MOS
SberX_Ecom_Vision_v2
2

13. Статус реализации проекта Выполненные работы

Статус реализации проекта
Статус испытаний (3/5)
Проведены летные испытания
В качестве носителя применен борт V300
Достигнута дальность до 15 км в условиях сложной электромагнитной обстановки
Обеспечена передача видео с ГОЭС со скоростью не менее 5 мбит/с
Фото 1
Презентация
Фото 2
MOS
SberX_Ecom_Vision_v2
2

14. Статус реализации проекта Статус испытаний (1/5)

Статус реализации проекта
Статус испытаний (4/5)
Разработана и изготовлена цифровая плата
В разработке применена элементная база
широкого потребления
Технология печатных плат доступна в РФ
Проведен полный контроль изготовленных плат
на площадке подрядчика
Отработаны механизмы разворачивания
серийного производства
Фото 1
Презентация
MOS
SberX_Ecom_Vision_v2
2

15. Статус реализации проекта Статус испытаний (2/5)

Статус реализации проекта
Статус испытаний (5/5)
Разработано специальное программное обеспечение для цифровой
платы
Проведены стендовые испытания алгоритмов цифрового обработки
сигналов
Отработаны алгоритмы на стенде имитирующем 30 км дальность
Презентация
MOS
SberX_Ecom_Vision_v2
2

16. Статус реализации проекта Статус испытаний (3/5)

Более подробно и
содержательно?

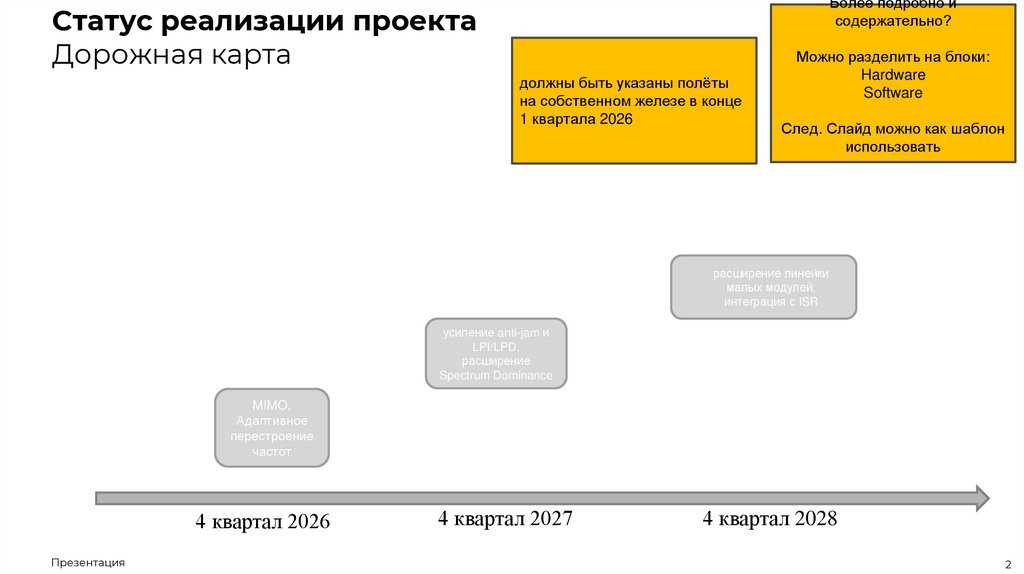

Статус реализации проекта
Дорожная карта
должны быть указаны полёты
на собственном железе в конце
1 квартала 2026
Можно разделить на блоки:
Hardware
Software
След. Слайд можно как шаблон
использовать
расширение линейки
малых модулей,
интеграция с ISR
усиление anti-jam и
LPI/LPD,
расширение
Spectrum Dominance
MIMO,
Адаптивное
перестроение
частот
4 квартал 2026
Презентация
4 квартал 2027
4 квартал 2028
MOS
SberX_Ecom_Vision_v2
2

17. Статус реализации проекта Статус испытаний (4/5)

Открытые вопросы
MOS
