1.4 Правила и нормы освещения

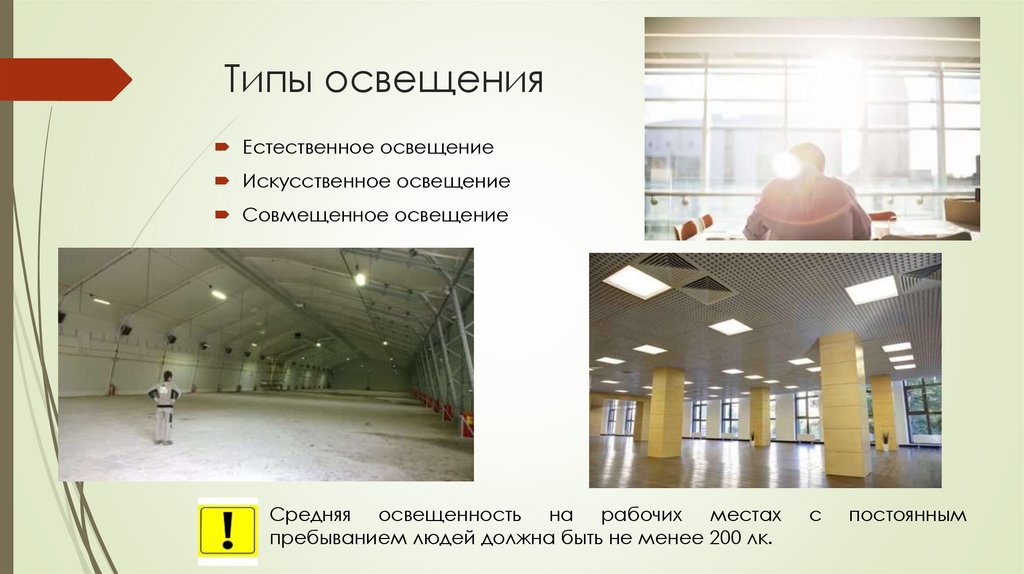

1. Правила и нормы освещения

2. Типы освещения

Естественное освещение
Искусственное освещение
Совмещенное освещение
Средняя освещенность на рабочих местах
пребыванием людей должна быть не менее 200 лк.
с
постоянным

3.

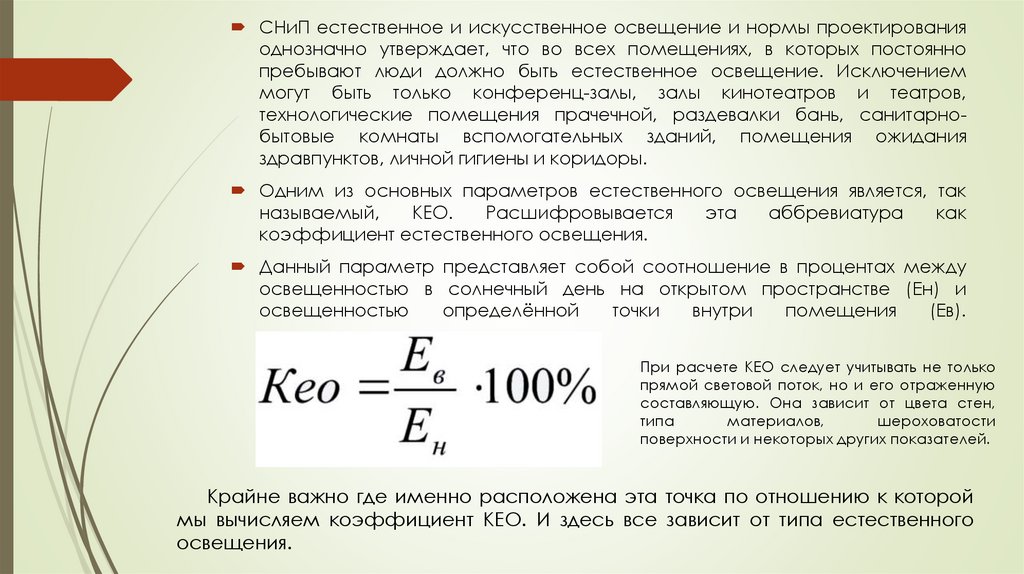

СНиП естественное и искусственное освещение и нормы проектирования
однозначно утверждает, что во всех помещениях, в которых постоянно
пребывают люди должно быть естественное освещение. Исключением
могут быть только конференц-залы, залы кинотеатров и театров,
технологические помещения прачечной, раздевалки бань, санитарнобытовые комнаты вспомогательных зданий, помещения ожидания
здравпунктов, личной гигиены и коридоры.
Одним из основных параметров естественного освещения является, так
называемый,
КЕО.
Расшифровывается
эта
аббревиатура
как
коэффициент естественного освещения.
Данный параметр представляет собой соотношение в процентах между
освещенностью в солнечный день на открытом пространстве (Ен) и
освещенностью
определённой
точки
внутри
помещения
(Ев).
При расчете КЕО следует учитывать не только
прямой световой поток, но и его отраженную
составляющую. Она зависит от цвета стен,
типа
материалов,
шероховатости
поверхности и некоторых других показателей.
Крайне важно где именно расположена эта точка по отношению к которой
мы вычисляем коэффициент КЕО. И здесь все зависит от типа естественного
освещения.

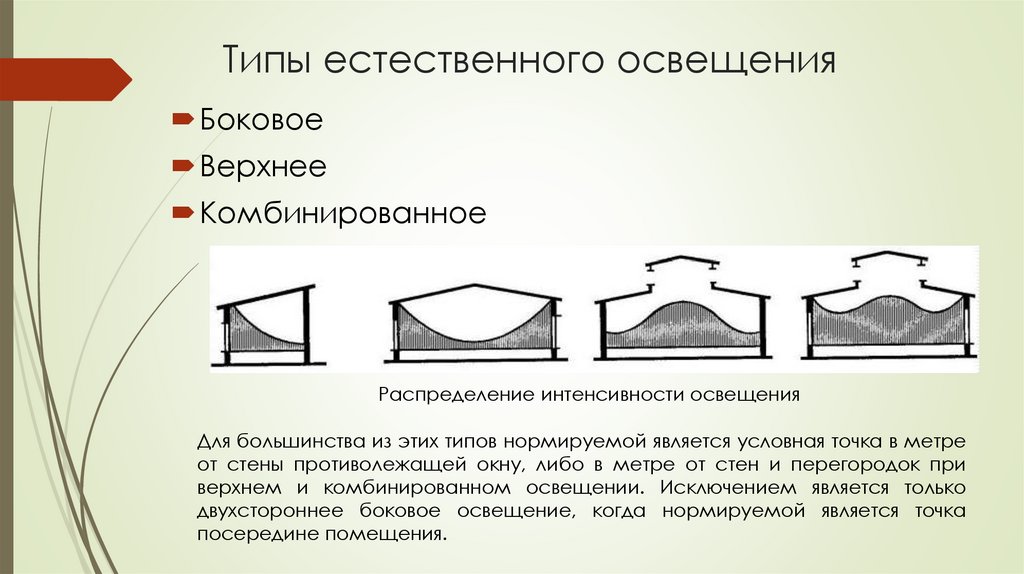

4. Типы естественного освещения

Боковое
Верхнее
Комбинированное
Распределение интенсивности освещения
Для большинства из этих типов нормируемой является условная точка в метре
от стены противолежащей окну, либо в метре от стен и перегородок при
верхнем и комбинированном освещении. Исключением является только
двухстороннее боковое освещение, когда нормируемой является точка
посередине помещения.

5.

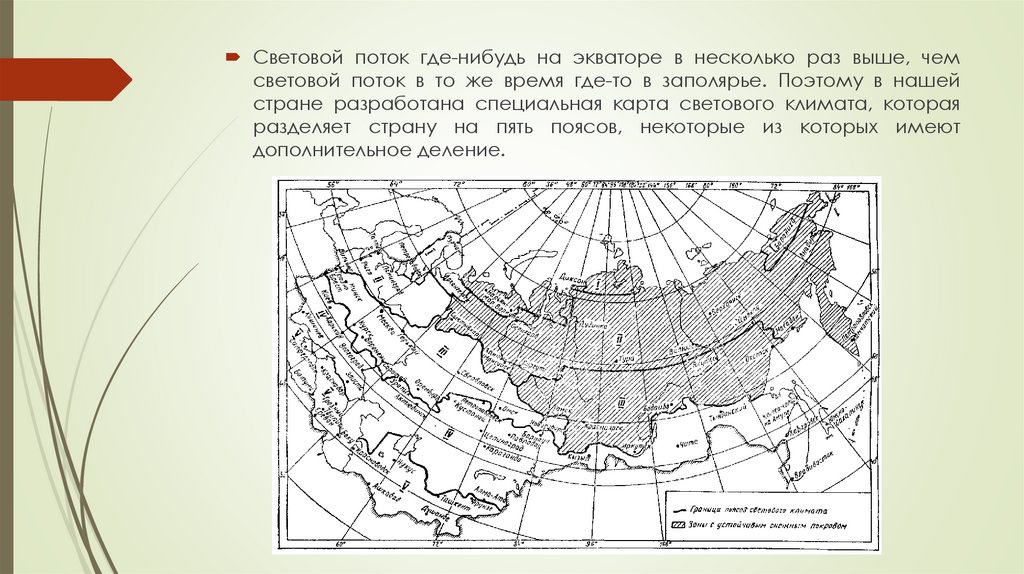

Световой поток где-нибудь на экваторе в несколько раз выше, чем
световой поток в то же время где-то в заполярье. Поэтому в нашей
стране разработана специальная карта светового климата, которая
разделяет страну на пять поясов, некоторые из которых имеют
дополнительное деление.

6.

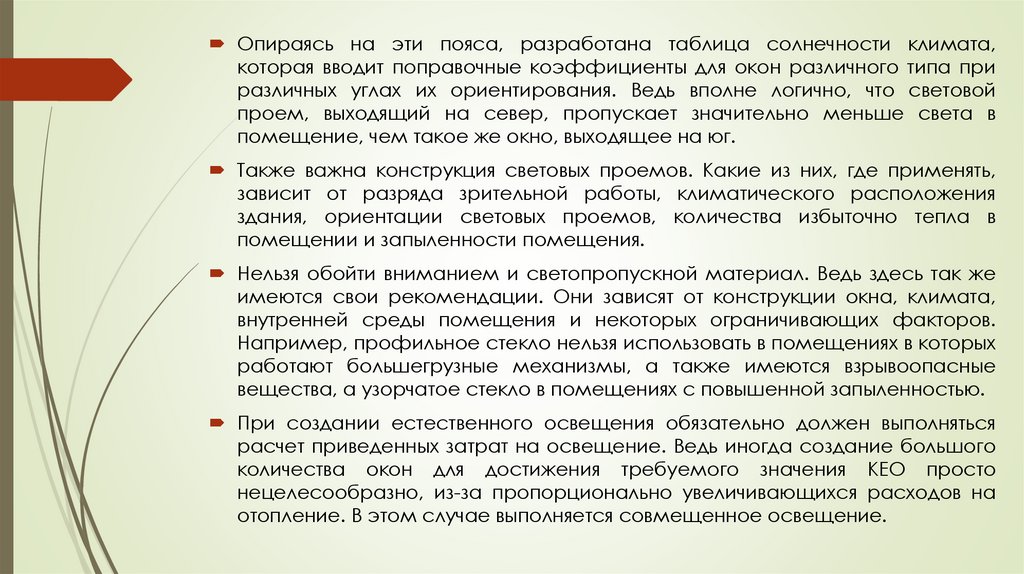

Опираясь на эти пояса, разработана таблица солнечности климата,
которая вводит поправочные коэффициенты для окон различного типа при
различных углах их ориентирования. Ведь вполне логично, что световой
проем, выходящий на север, пропускает значительно меньше света в
помещение, чем такое же окно, выходящее на юг.
Также важна конструкция световых проемов. Какие из них, где применять,
зависит от разряда зрительной работы, климатического расположения
здания, ориентации световых проемов, количества избыточно тепла в
помещении и запыленности помещения.
Нельзя обойти вниманием и светопропускной материал. Ведь здесь так же
имеются свои рекомендации. Они зависят от конструкции окна, климата,
внутренней среды помещения и некоторых ограничивающих факторов.
Например, профильное стекло нельзя использовать в помещениях в которых
работают большегрузные механизмы, а также имеются взрывоопасные
вещества, а узорчатое стекло в помещениях с повышенной запыленностью.
При создании естественного освещения обязательно должен выполняться
расчет приведенных затрат на освещение. Ведь иногда создание большого
количества окон для достижения требуемого значения КЕО просто
нецелесообразно, из-за пропорционально увеличивающихся расходов на
отопление. В этом случае выполняется совмещенное освещение.

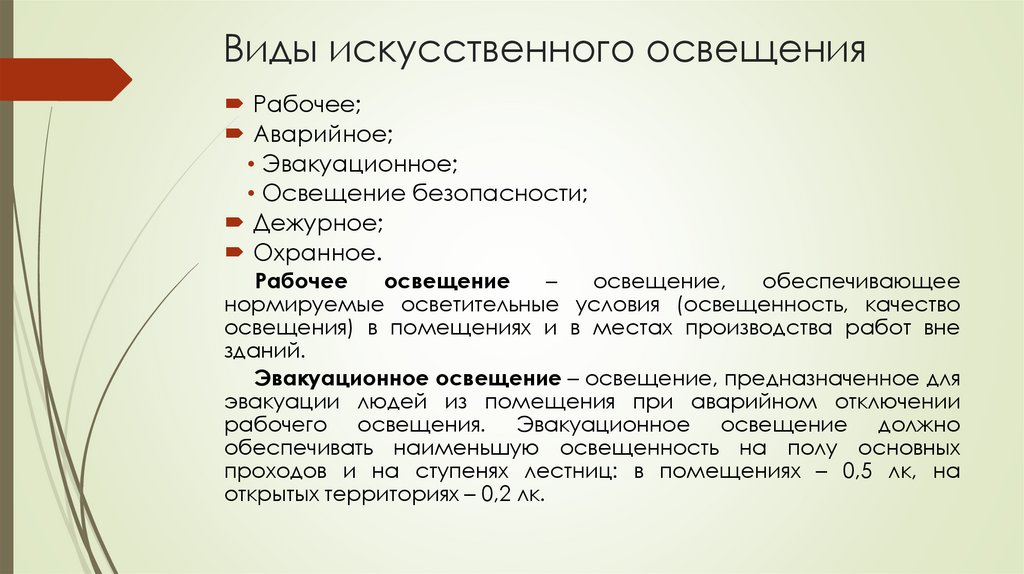

7. Виды искусственного освещения

Рабочее;
Аварийное;
• Эвакуационное;
• Освещение безопасности;
Дежурное;
Охранное.
Рабочее
освещение
–
освещение,
обеспечивающее
нормируемые осветительные условия (освещенность, качество
освещения) в помещениях и в местах производства работ вне
зданий.
Эвакуационное освещение – освещение, предназначенное для
эвакуации людей из помещения при аварийном отключении
рабочего освещения. Эвакуационное освещение должно
обеспечивать наименьшую освещенность на полу основных
проходов и на ступенях лестниц: в помещениях – 0,5 лк, на
открытых территориях – 0,2 лк.

8.

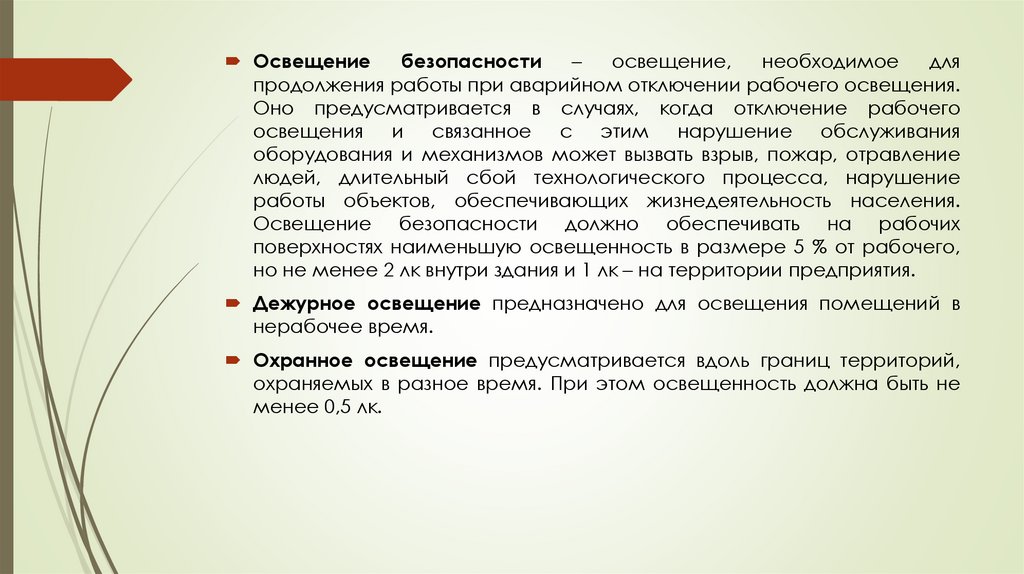

Освещение
безопасности
–
освещение,
необходимое
для
продолжения работы при аварийном отключении рабочего освещения.
Оно предусматривается в случаях, когда отключение рабочего
освещения и связанное с этим нарушение обслуживания
оборудования и механизмов может вызвать взрыв, пожар, отравление
людей, длительный сбой технологического процесса, нарушение
работы объектов, обеспечивающих жизнедеятельность населения.
Освещение безопасности должно обеспечивать на рабочих
поверхностях наименьшую освещенность в размере 5 % от рабочего,
но не менее 2 лк внутри здания и 1 лк – на территории предприятия.
Дежурное освещение предназначено для освещения помещений в
нерабочее время.
Охранное освещение предусматривается вдоль границ территорий,
охраняемых в разное время. При этом освещенность должна быть не
менее 0,5 лк.

9.

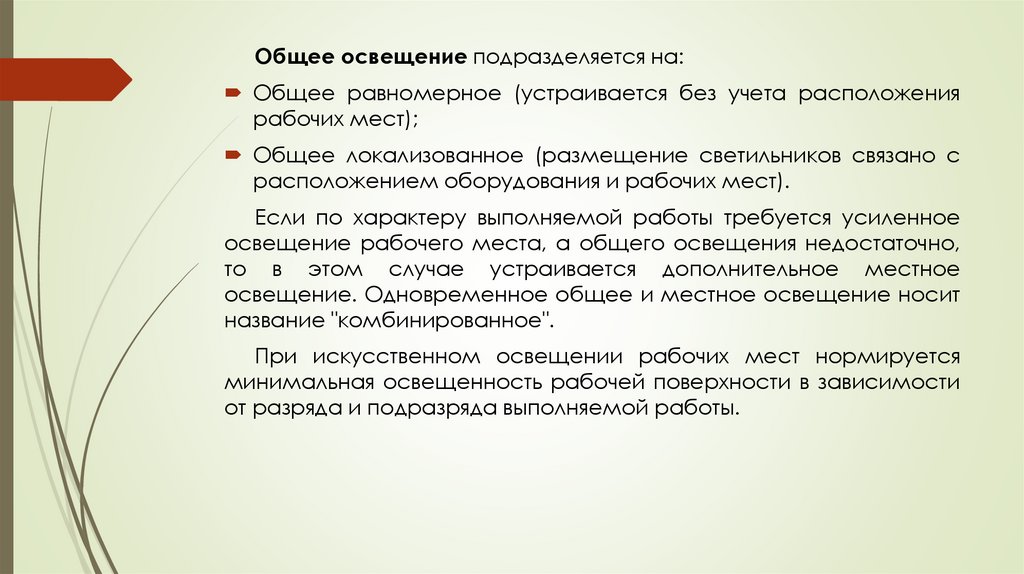

Общее освещение подразделяется на:
Общее равномерное (устраивается без учета расположения
рабочих мест);
Общее локализованное (размещение светильников связано с
расположением оборудования и рабочих мест).
Если по характеру выполняемой работы требуется усиленное
освещение рабочего места, а общего освещения недостаточно,
то в этом случае устраивается дополнительное местное
освещение. Одновременное общее и местное освещение носит
название "комбинированное".
При искусственном освещении рабочих мест нормируется
минимальная освещенность рабочей поверхности в зависимости
от разряда и подразряда выполняемой работы.

10.

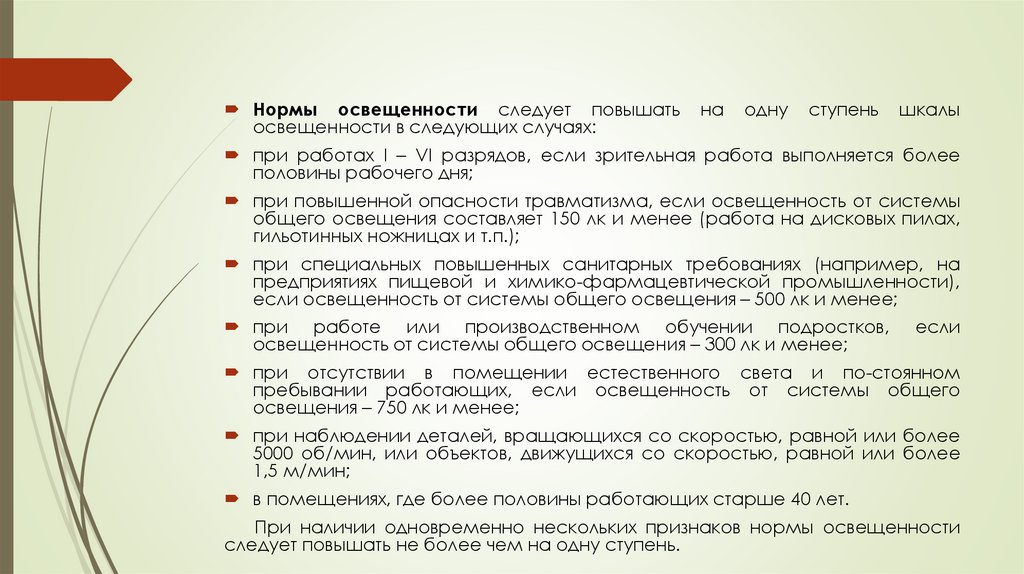

Нормы освещенности следует повышать
освещенности в следующих случаях:
на
одну
ступень
шкалы
при работах I – VI разрядов, если зрительная работа выполняется более
половины рабочего дня;
при повышенной опасности травматизма, если освещенность от системы
общего освещения составляет 150 лк и менее (работа на дисковых пилах,
гильотинных ножницах и т.п.);
при специальных повышенных санитарных требованиях (например, на
предприятиях пищевой и химико-фармацевтической промышленности),
если освещенность от системы общего освещения – 500 лк и менее;
при работе или производственном обучении подростков,
освещенность от системы общего освещения – 300 лк и менее;
если
при отсутствии в помещении естественного света и по-стоянном
пребывании работающих, если освещенность от системы общего
освещения – 750 лк и менее;
при наблюдении деталей, вращающихся со скоростью, равной или более
5000 об/мин, или объектов, движущихся со скоростью, равной или более
1,5 м/мин;
в помещениях, где более половины работающих старше 40 лет.
При наличии одновременно нескольких признаков нормы освещенности
следует повышать не более чем на одну ступень.

11.

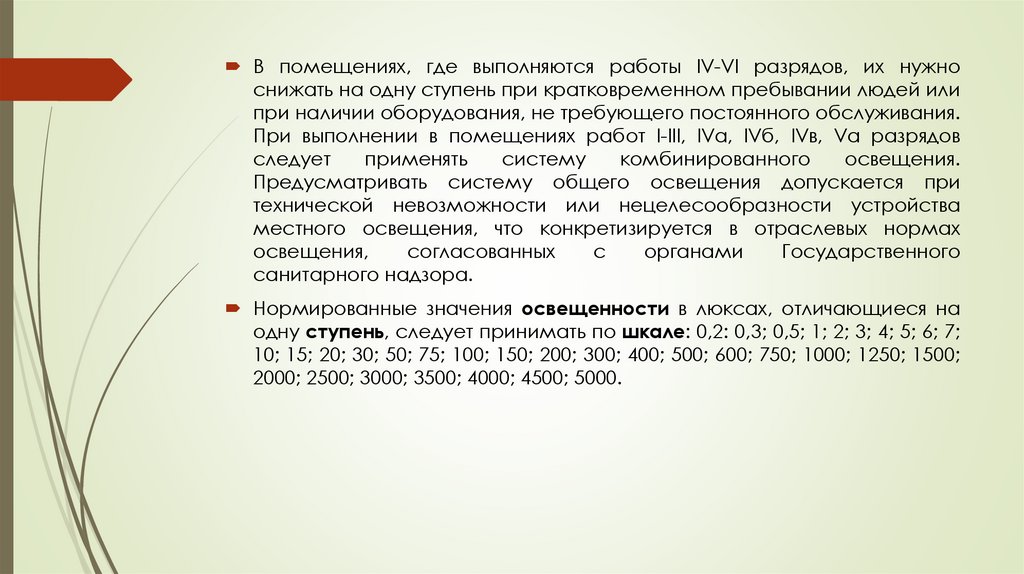

В помещениях, где выполняются работы IV-VI разрядов, их нужно
снижать на одну ступень при кратковременном пребывании людей или
при наличии оборудования, не требующего постоянного обслуживания.
При выполнении в помещениях работ I-III, IVа, IVб, IVв, Vа разрядов
следует
применять
систему
комбинированного
освещения.
Предусматривать систему общего освещения допускается при
технической невозможности или нецелесообразности устройства
местного освещения, что конкретизируется в отраслевых нормах
освещения,
согласованных
с
органами
Государственного
санитарного надзора.
Нормированные значения освещенности в люксах, отличающиеся на
одну ступень, следует принимать по шкале: 0,2: 0,3; 0,5; 1; 2; 3; 4; 5; 6; 7;
10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 1000; 1250; 1500;
2000; 2500; 3000; 3500; 4000; 4500; 5000.

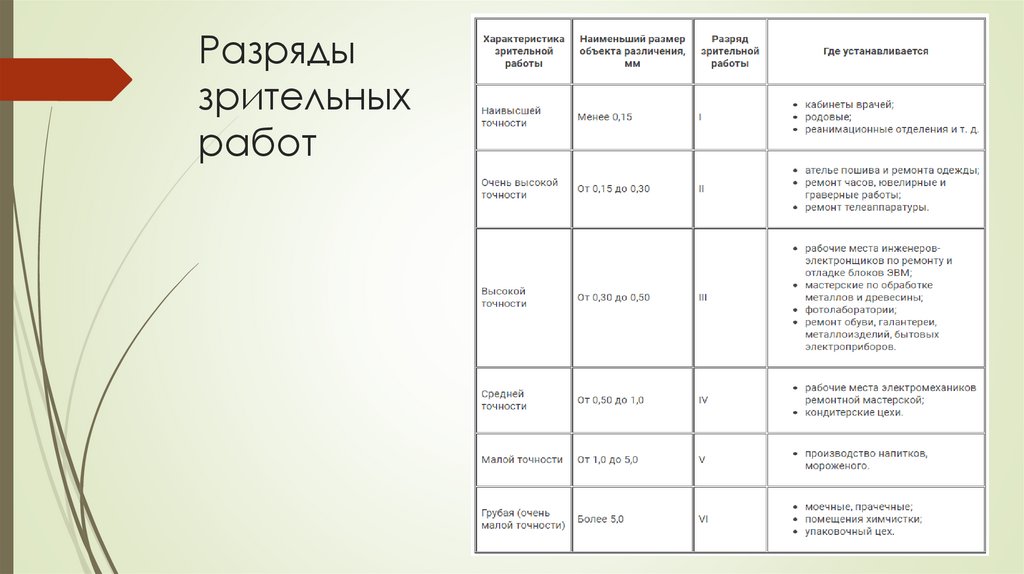

12. Разряды зрительных работ
