1. Дифференциальная защита шин и ошиновки. Рекомендации по эксплуатации и сервисное программное обеспечение

Васильев Д.С.

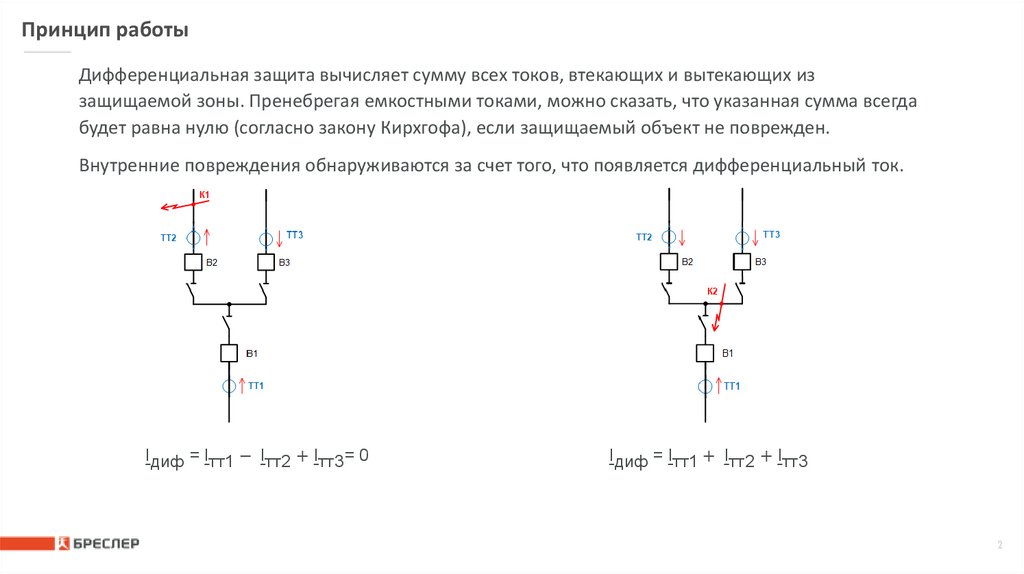

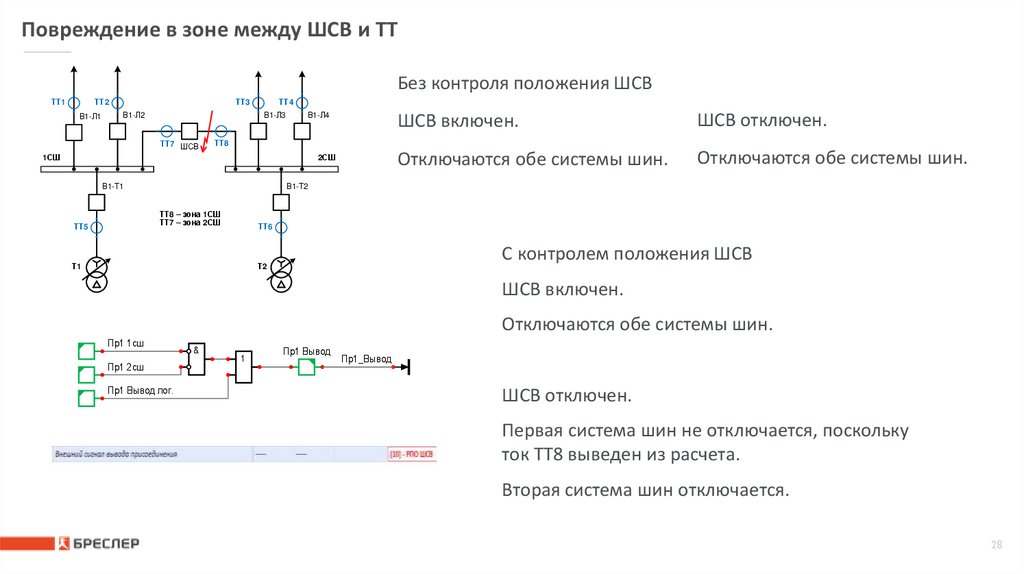

2. Принцип работы

Дифференциальная защита вычисляет сумму всех токов, втекающих и вытекающих из
защищаемой зоны. Пренебрегая емкостными токами, можно сказать, что указанная сумма всегда
будет равна нулю (согласно закону Кирхгофа), если защищаемый объект не поврежден.
Внутренние повреждения обнаруживаются за счет того, что появляется дифференциальный ток.
Iдиф = Iтт1 − Iтт2 + Iтт3 = 0
Iдиф = Iтт1 + Iтт2 + Iтт3
2

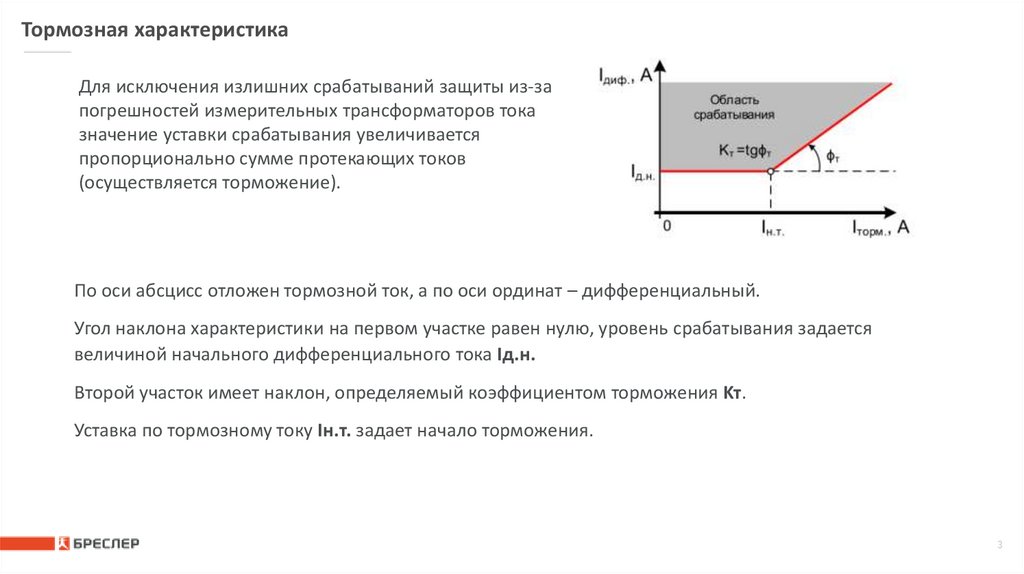

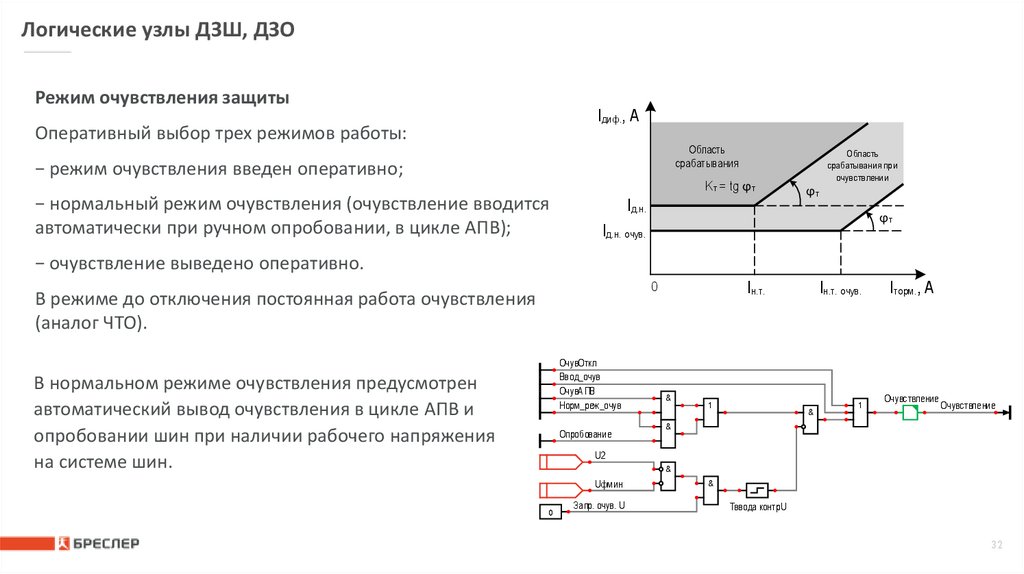

3. Тормозная характеристика

Для исключения излишних срабатываний защиты из-за
погрешностей измерительных трансформаторов тока
значение уставки срабатывания увеличивается
пропорционально сумме протекающих токов
(осуществляется торможение).
По оси абсцисс отложен тормозной ток, а по оси ординат – дифференциальный.
Угол наклона характеристики на первом участке равен нулю, уровень срабатывания задается
величиной начального дифференциального тока Iд.н.
Второй участок имеет наклон, определяемый коэффициентом торможения Kт.
Уставка по тормозному току Iн.т. задает начало торможения.
3

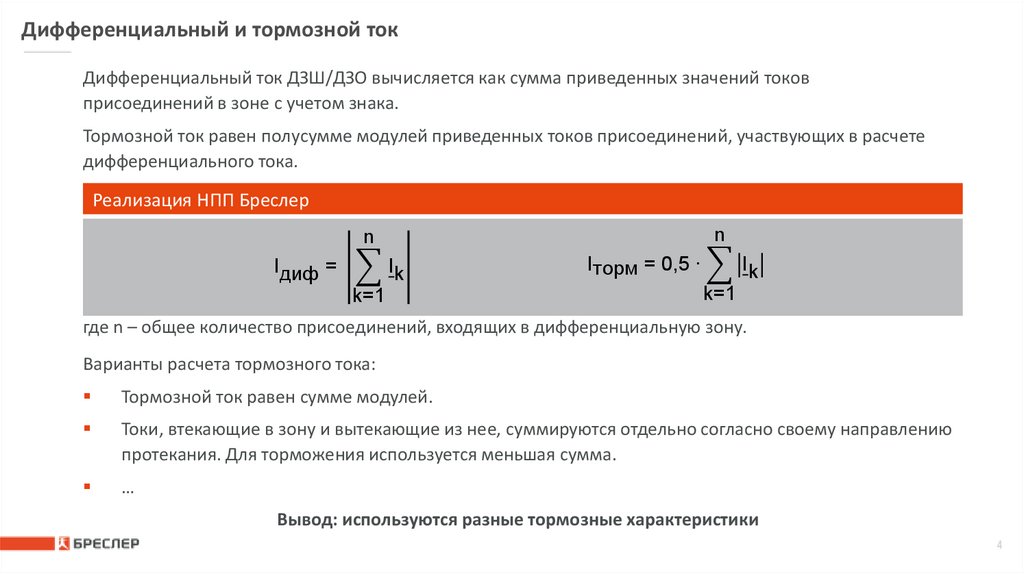

4. Дифференциальный и тормозной ток

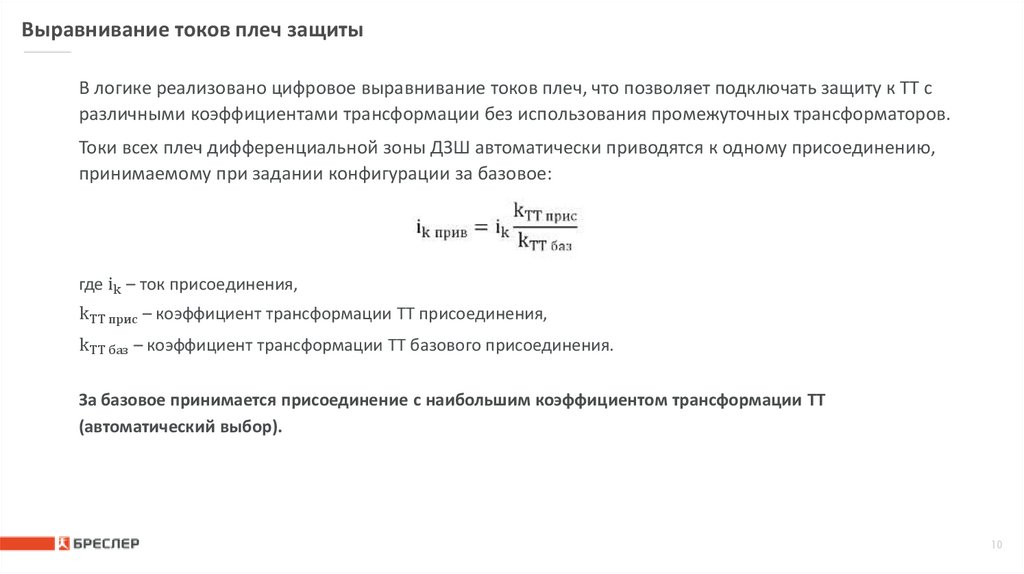

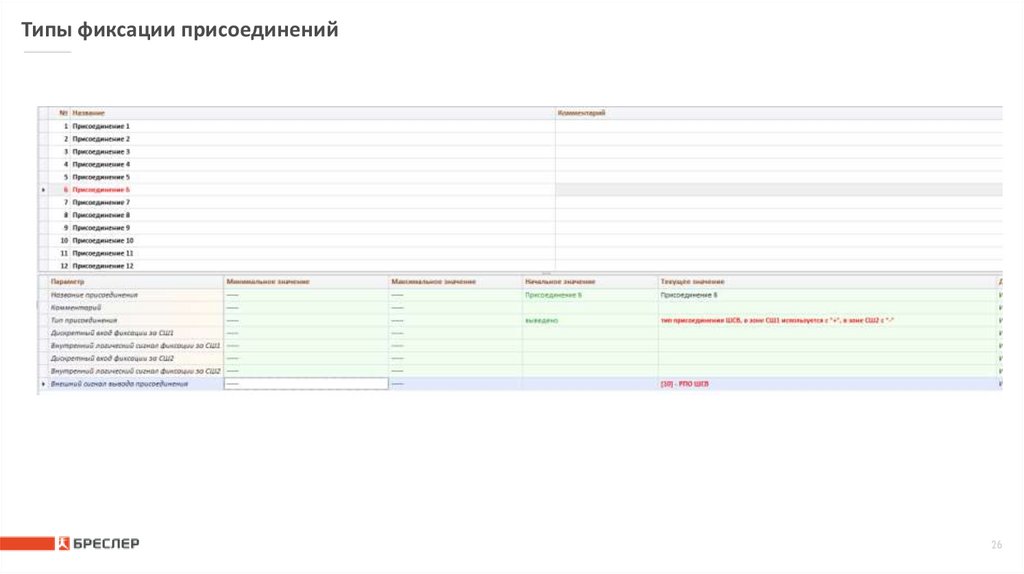

Дифференциальный ток ДЗШ/ДЗО вычисляется как сумма приведенных значений токов
присоединений в зоне с учетом знака.
Тормозной ток равен полусумме модулей приведенных токов присоединений, участвующих в расчете
дифференциального тока.
Реализация НПП Бреслер
n
Iдиф = ෍ Ik
k=1
n
Iторм = 0,5 ∙ ෍ Ik
k=1
где n – общее количество присоединений, входящих в дифференциальную зону.
Варианты расчета тормозного тока:
Тормозной ток равен сумме модулей.
Токи, втекающие в зону и вытекающие из нее, суммируются отдельно согласно своему направлению
протекания. Для торможения используется меньшая сумма.
…
Вывод: используются разные тормозные характеристики
4

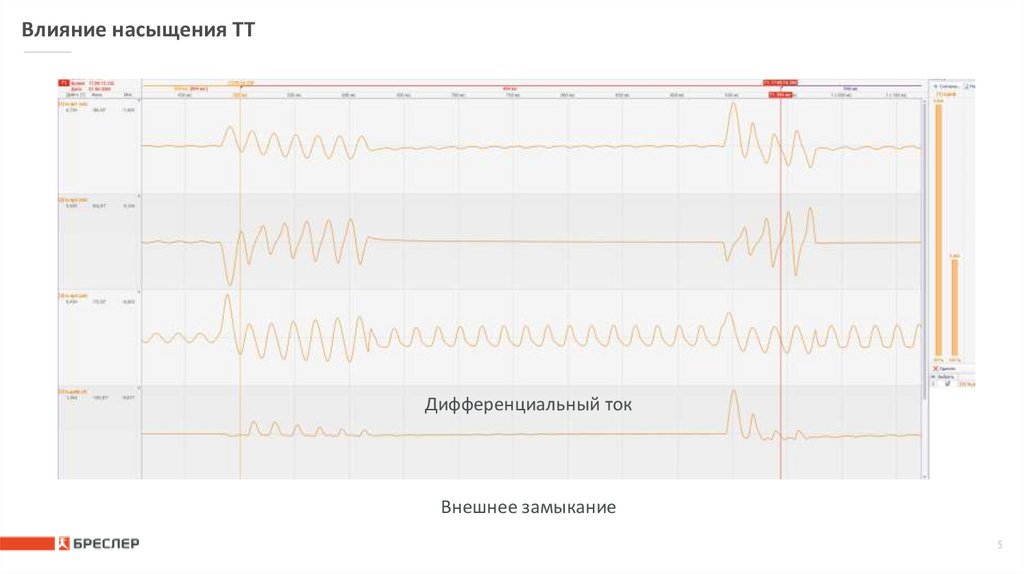

5. Влияние насыщения ТТ

Дифференциальный ток
Внешнее замыкание
5

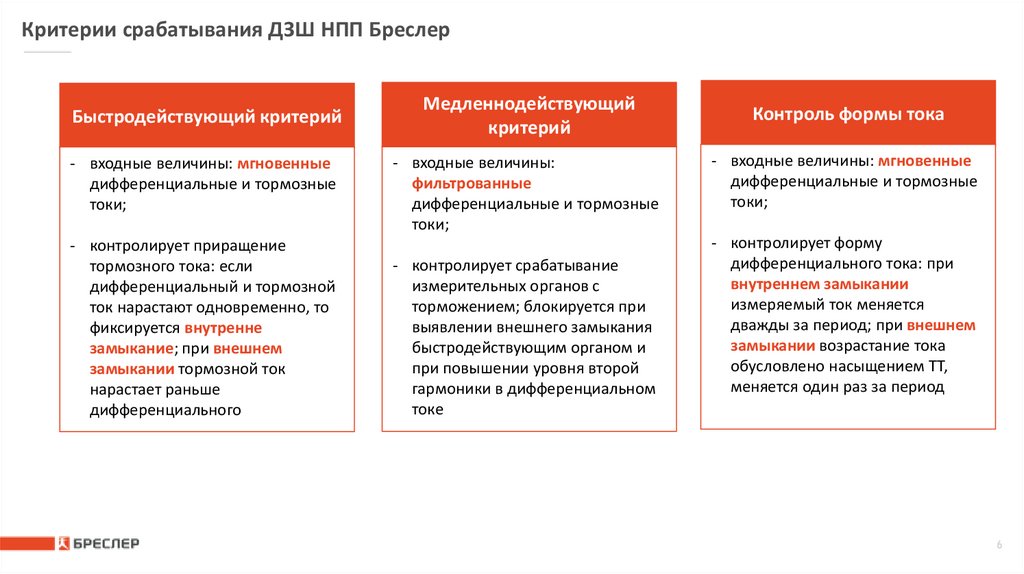

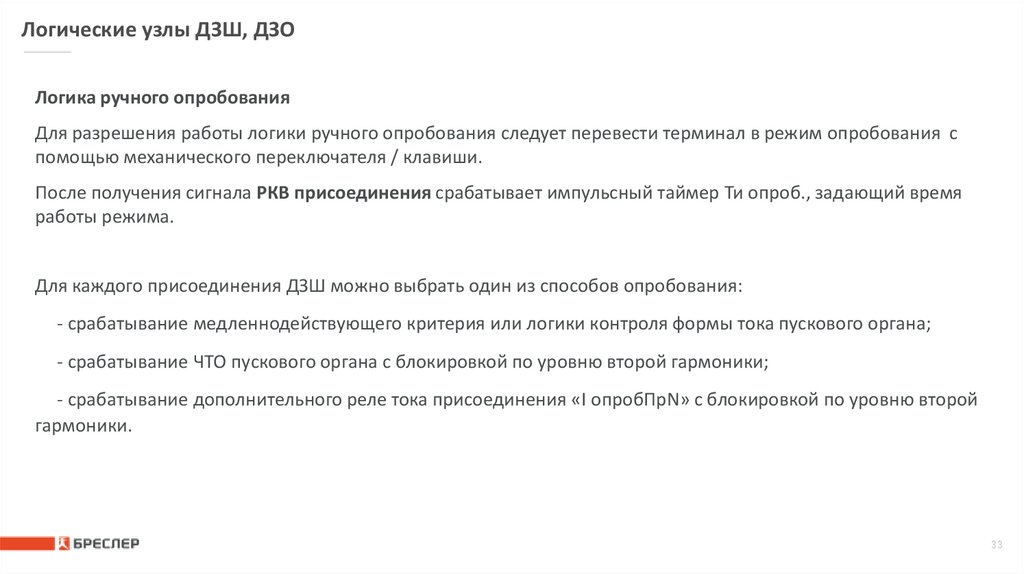

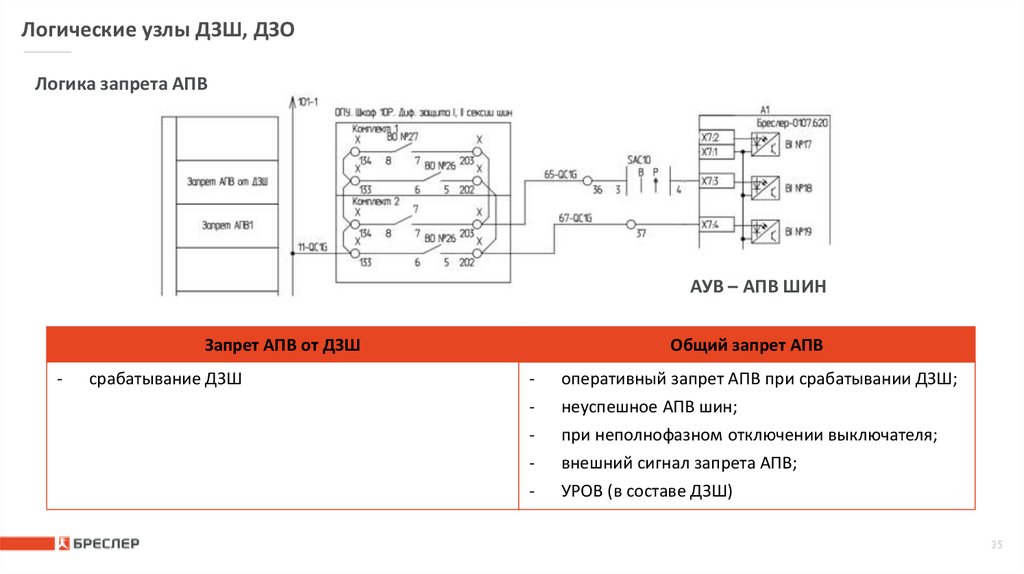

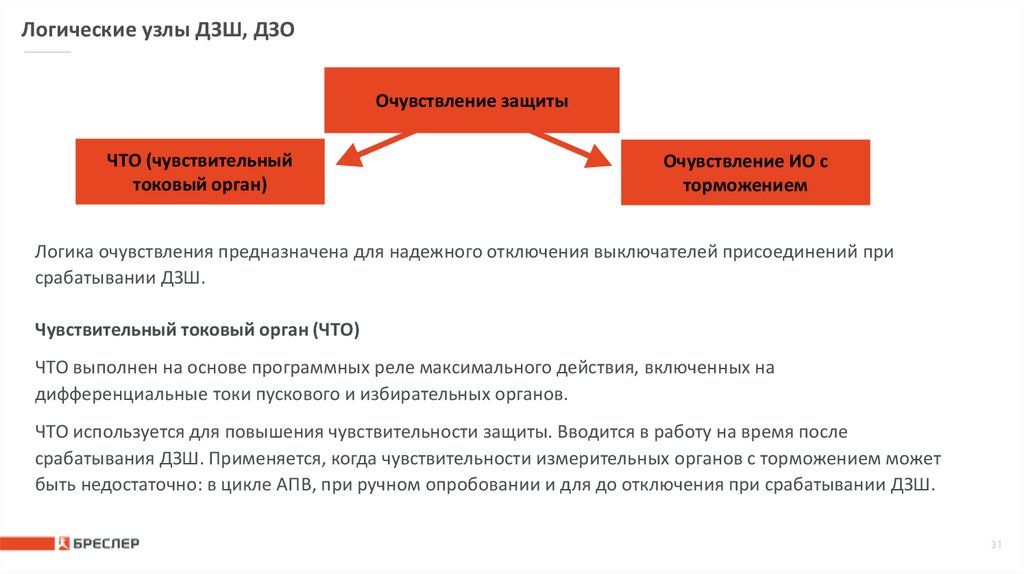

6. Критерии срабатывания ДЗШ НПП Бреслер

Быстродействующий критерий
- входные величины: мгновенные
дифференциальные и тормозные
токи;
- контролирует приращение
тормозного тока: если
дифференциальный и тормозной
ток нарастают одновременно, то
фиксируется внутренне
замыкание; при внешнем
замыкании тормозной ток
нарастает раньше
дифференциального
Медленнодействующий
критерий
- входные величины:
фильтрованные
дифференциальные и тормозные
токи;
- контролирует срабатывание
измерительных органов с
торможением; блокируется при
выявлении внешнего замыкания
быстродействующим органом и
при повышении уровня второй
гармоники в дифференциальном
токе
Контроль формы тока
- входные величины: мгновенные
дифференциальные и тормозные
токи;
- контролирует форму
дифференциального тока: при
внутреннем замыкании
измеряемый ток меняется
дважды за период; при внешнем
замыкании возрастание тока
обусловлено насыщением ТТ,
меняется один раз за период
6

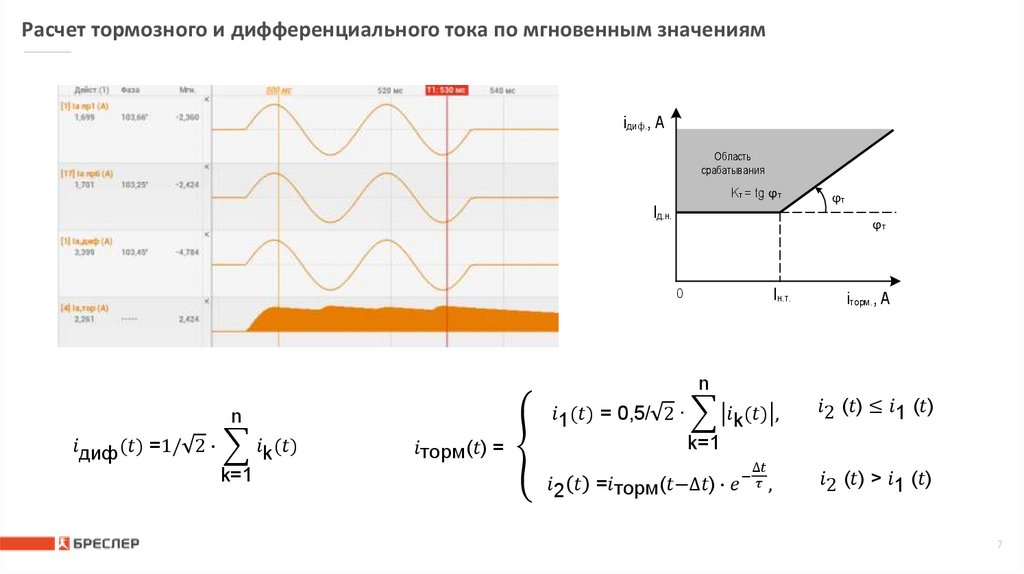

7. Расчет тормозного и дифференциального тока по мгновенным значениям

iдиф., А
Область
срабатывания
Kт = tg ϕт
Iд.н.
ϕт
Iн.т.
0
n
