Аналоговая домофония

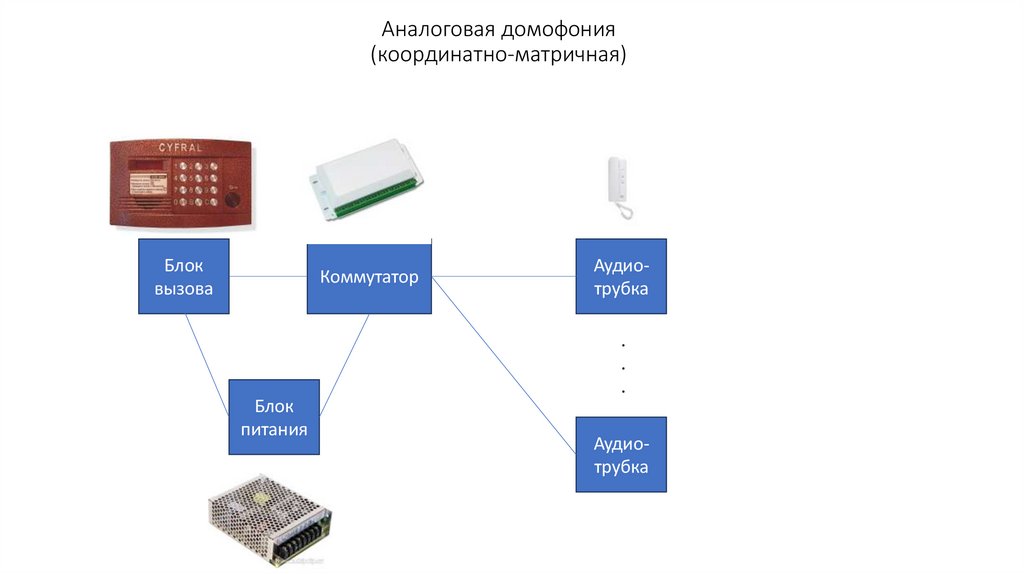

1. Аналоговая домофония (координатно-матричная)

Блок
вызова
Коммутатор
Аудиотрубка
.
.
.
Блок
питания
Аудиотрубка

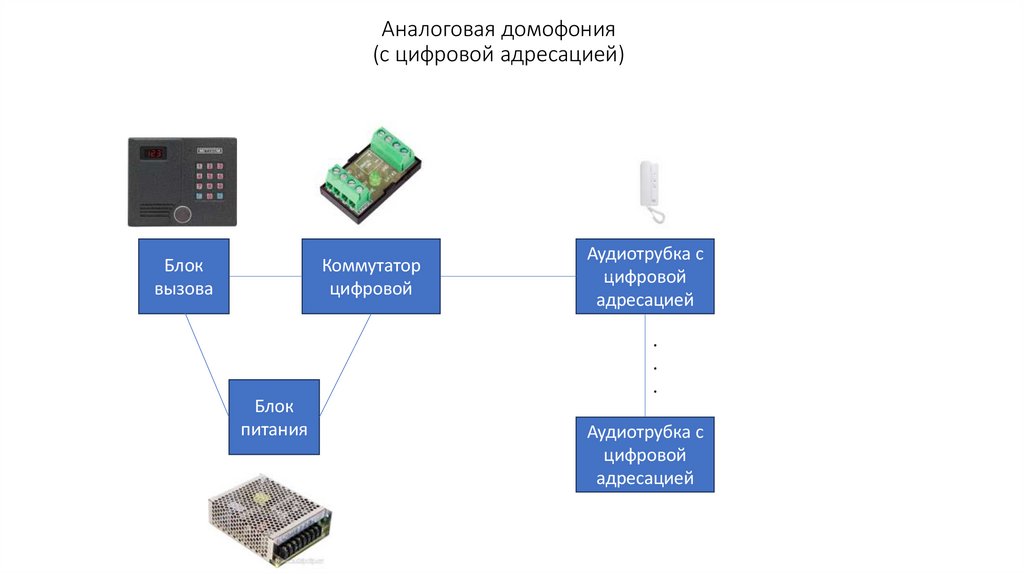

2. Аналоговая домофония (с цифровой адресацией)

Блок
вызова
Коммутатор
цифровой
Блок
питания
Аудиотрубка с
цифровой
адресацией
.
.
.
Аудиотрубка с
цифровой
адресацией

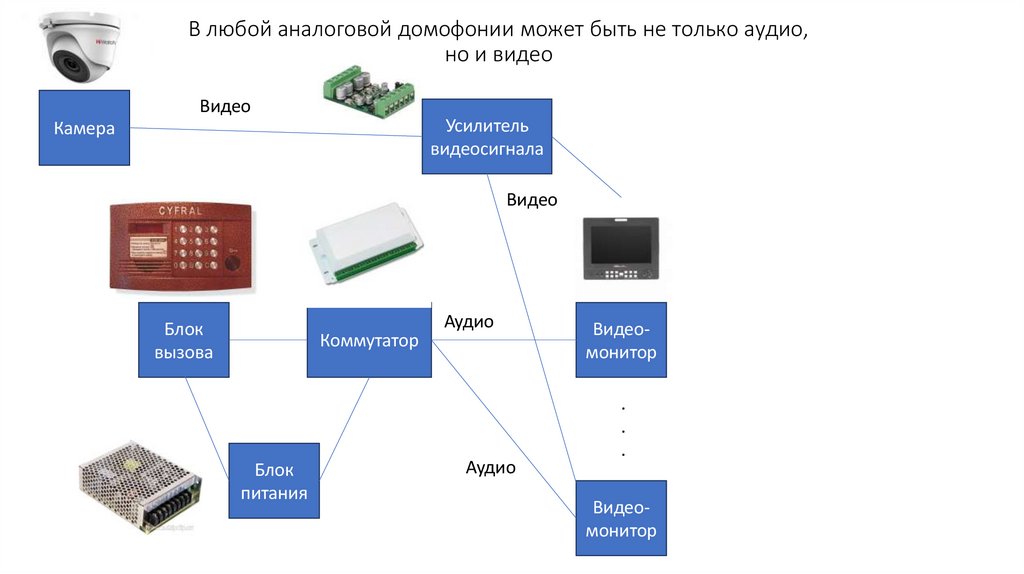

3. В любой аналоговой домофонии может быть не только аудио, но и видео

Видео
Усилитель
видеосигнала
Камера
Видео
Блок
вызова
Коммутатор
Блок
питания
Аудио
Аудио
Видеомонитор
.
.
.
Видеомонитор

4. Любая аналоговая домофония не позволяет принимать вызов на телефоне

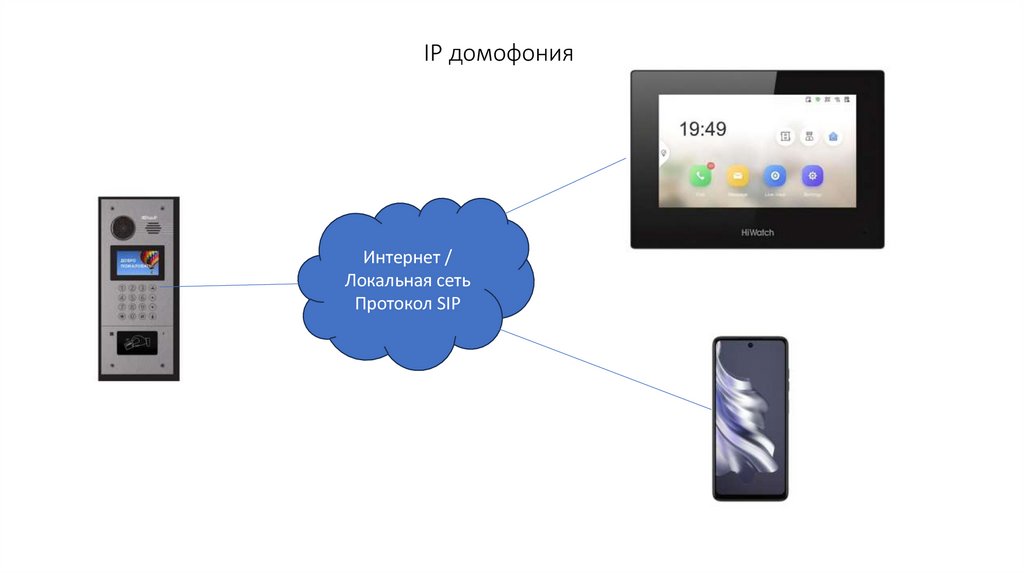

5. IP домофония

Интернет /
Локальная сеть
Протокол SIP

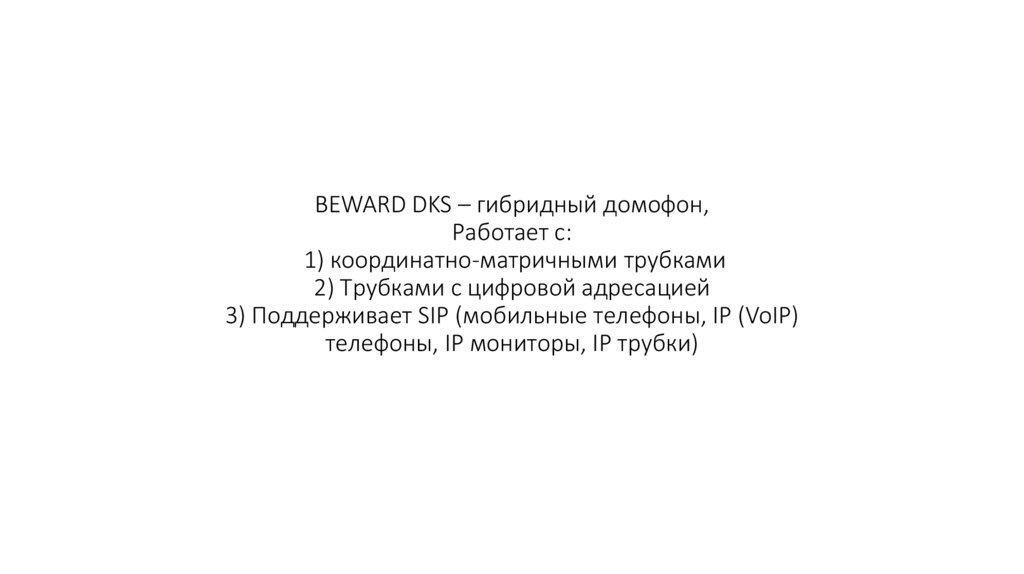

6. BEWARD DKS – гибридный домофон, Работает с: 1) координатно-матричными трубками 2) Трубками с цифровой адресацией 3)

Поддерживает SIP (мобильные телефоны, IP (VoIP)
телефоны, IP мониторы, IP трубки)

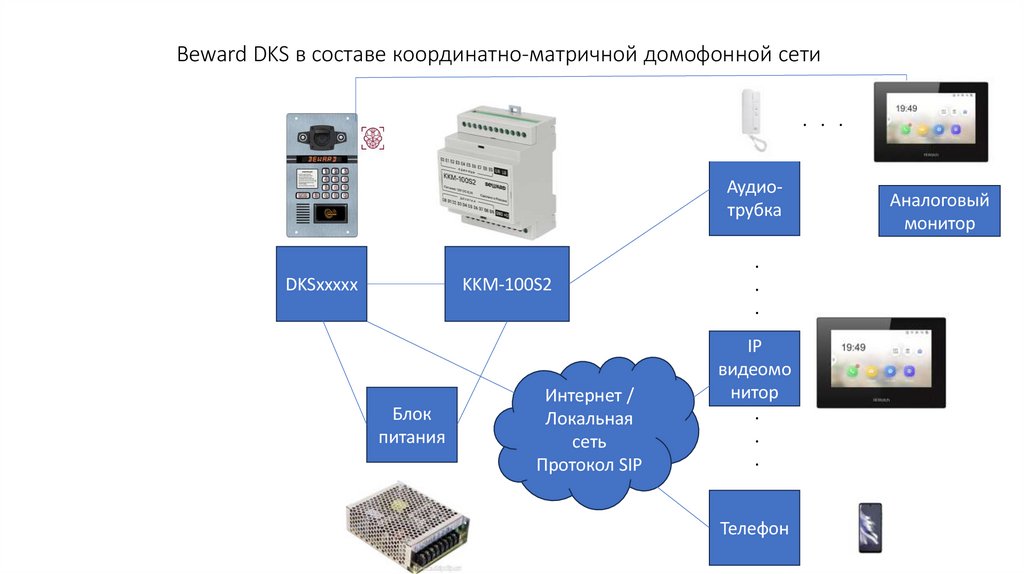

7. Beward DKS в составе координатно-матричной домофонной сети

. . .
Аудиотрубка
DKSxxxxx
KKM-100S2
Блок
питания
Интернет /
Локальная
сеть
Протокол SIP
.
.
.
IP
видеомо
нитор
.
.
.
Телефон
Аналоговый
монитор

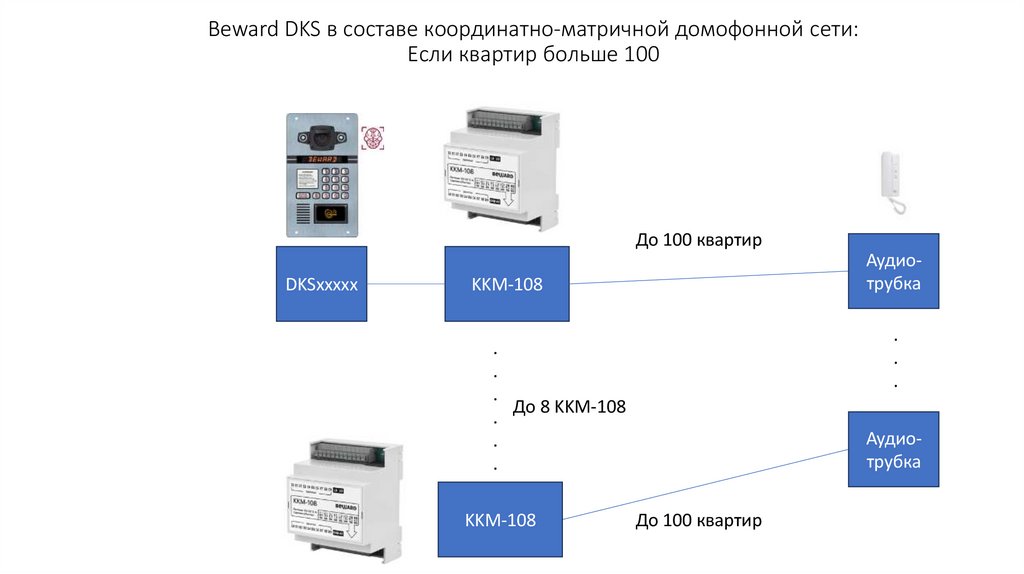

8. Beward DKS в составе координатно-матричной домофонной сети: Если квартир больше 100

До 100 квартир
DKSxxxxx
Аудиотрубка
KKM-108
.
.
.
.
.
.
До 8 KKM-108
.
.
.
KKM-108
Аудиотрубка
До 100 квартир

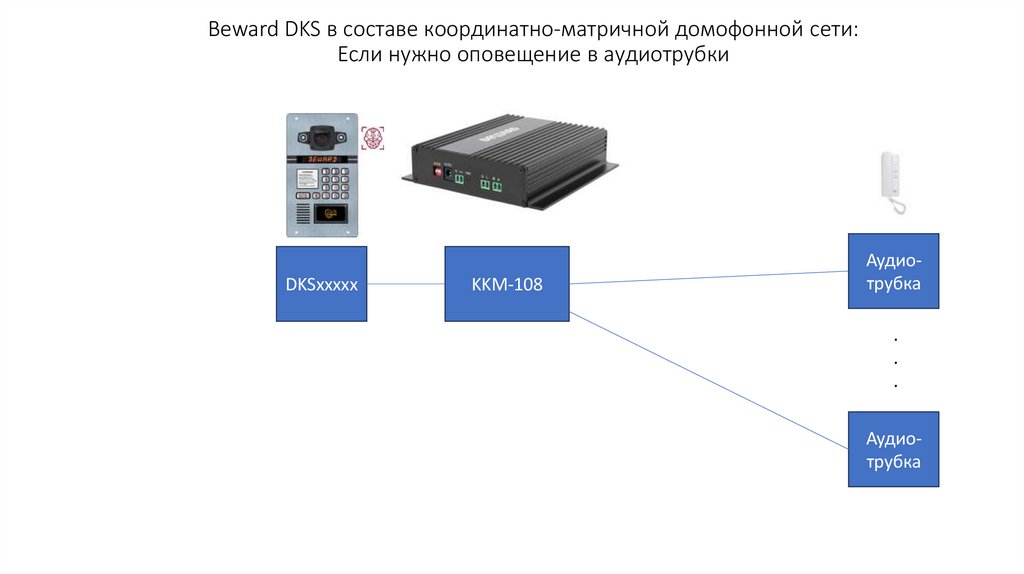

9. Beward DKS в составе координатно-матричной домофонной сети: Если нужно оповещение в аудиотрубки

DKSxxxxx
KKM-108
Аудиотрубка
.
.
.
Аудиотрубка

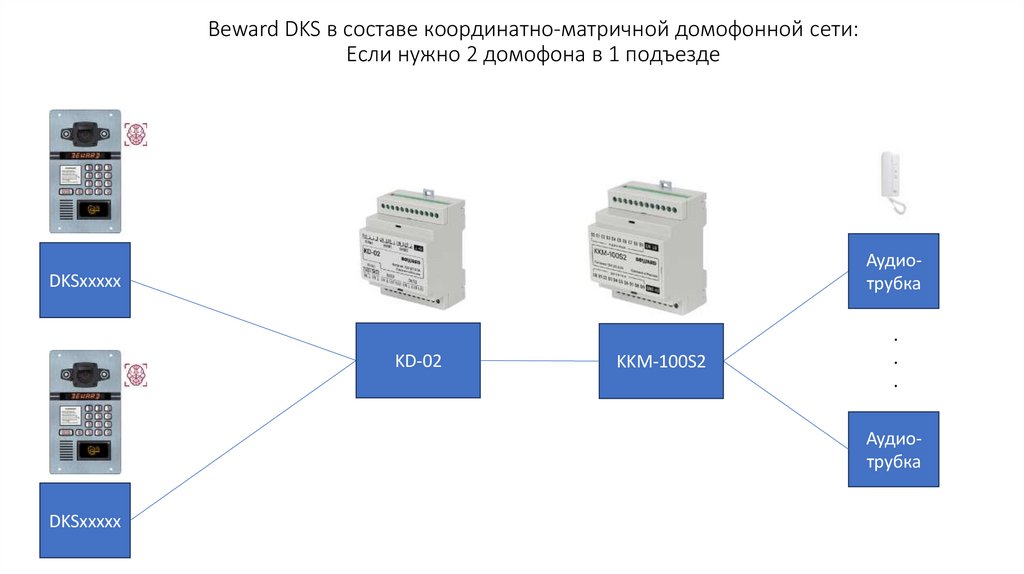

10. Beward DKS в составе координатно-матричной домофонной сети: Если нужно 2 домофона в 1 подъезде

Аудиотрубка
DKSxxxxx
KD-02
KKM-100S2
.
.
.
Аудиотрубка
DKSxxxxx

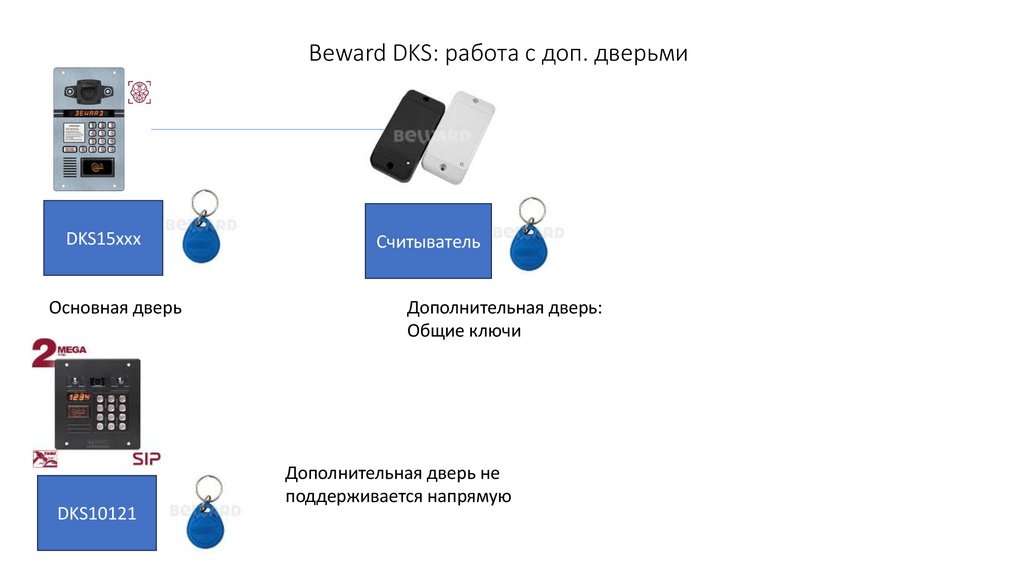

11. Beward DKS: работа с доп. дверьми

DKS15xxx
Основная дверь
DKS10121
Считыватель
Дополнительная дверь:
Общие ключи
Дополнительная дверь не
поддерживается напрямую

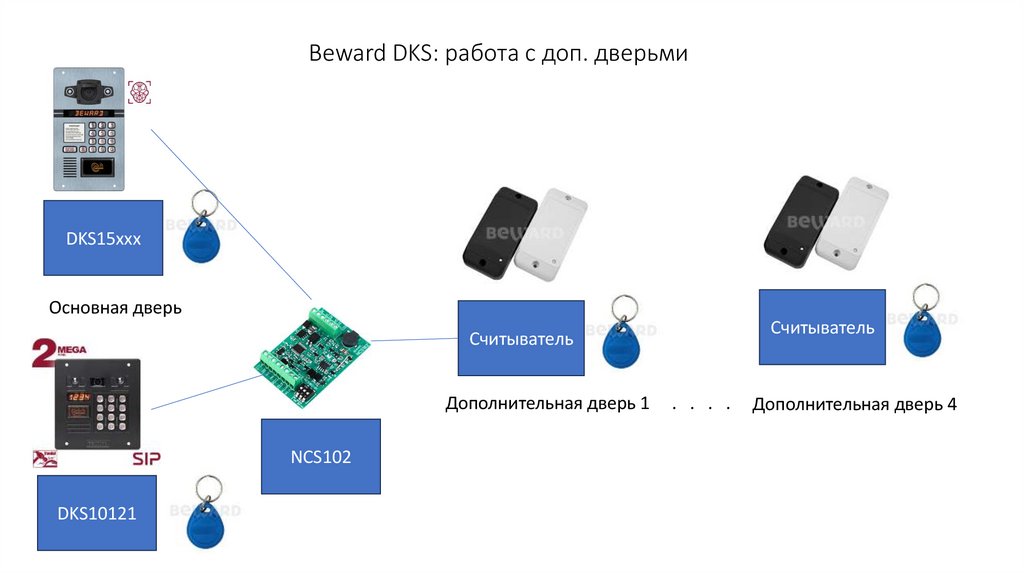

12. Beward DKS: работа с доп. дверьми

DKS15xxx
Основная дверь
Считыватель
Считыватель
Дополнительная дверь 1
NCS102
DKS10121
. . . .
Дополнительная дверь 4

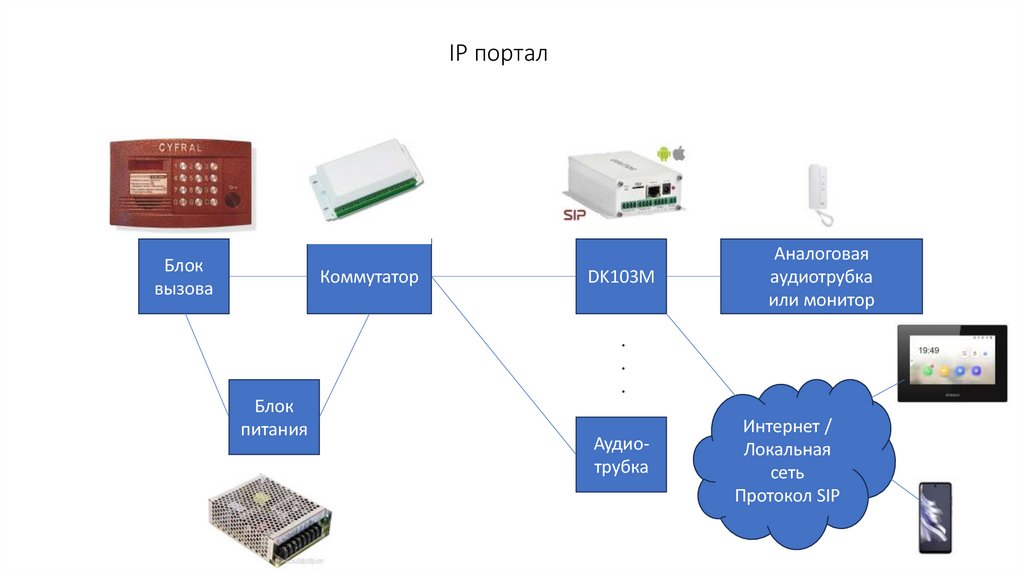

13. IP портал

Блок
вызова
Коммутатор
DK103M
Аналоговая
аудиотрубка
или монитор
.
.
.
Блок
питания
Аудиотрубка
Интернет /
Локальная
сеть
Протокол SIP

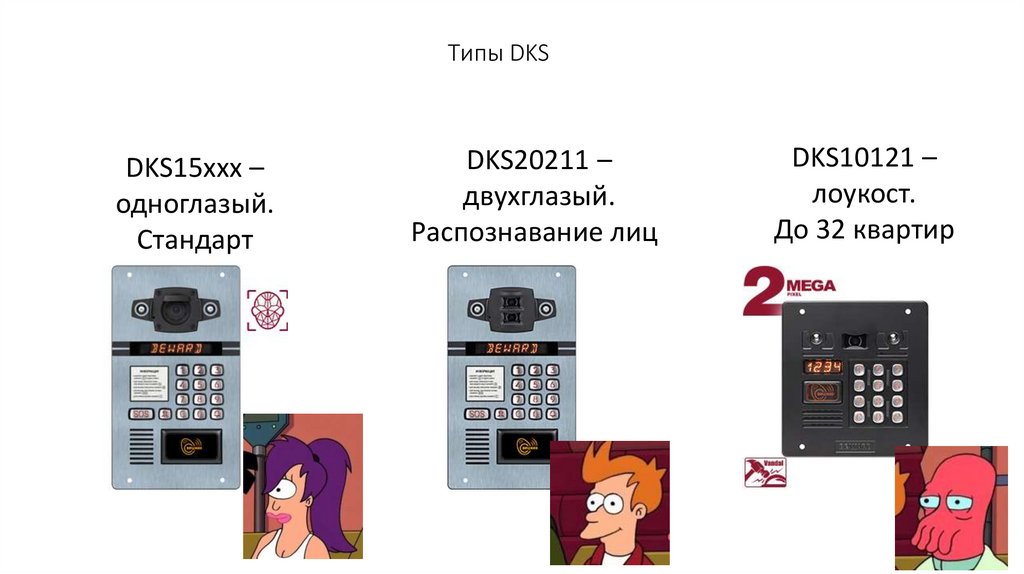

14. Типы DKS

DKS15xxx –
одноглазый.
Стандарт
DKS20211 –
двухглазый.
Распознавание лиц
DKS10121 –
лоукост.
До 32 квартир

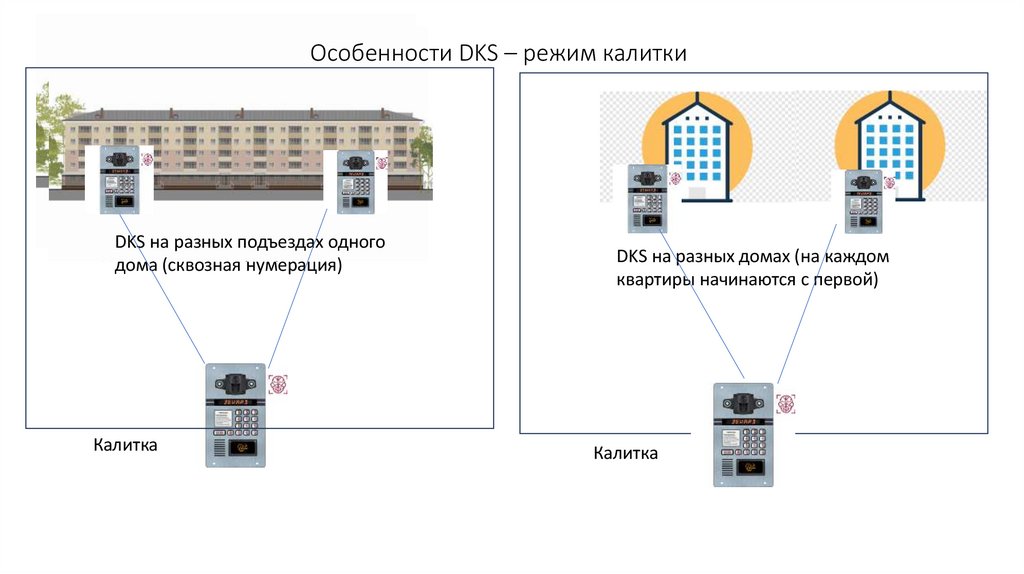

15. Особенности DKS – режим калитки

DKS на разных подъездах одного
DKS на разных подъездах одного
дома (сквозная нумерация)
дома (сквозная нумерация)
Калитка
DKS на разных домах (на каждом
квартиры начинаются с первой)
Калитка

16. Особенности DKS: Шифрование SL3 Антивандальность Защита шокера (кроме лоу-кост) Сменный блок видео и ЗИП Фальш объектив

(DKS15105)

17. Kto-Tam: облачная домофония и СКУД Личный кабинет и мобильное приложение Добавление ключей Передача аудио и видео Открывание

двери
Добавление шлагбаумов
Белый список номеров
