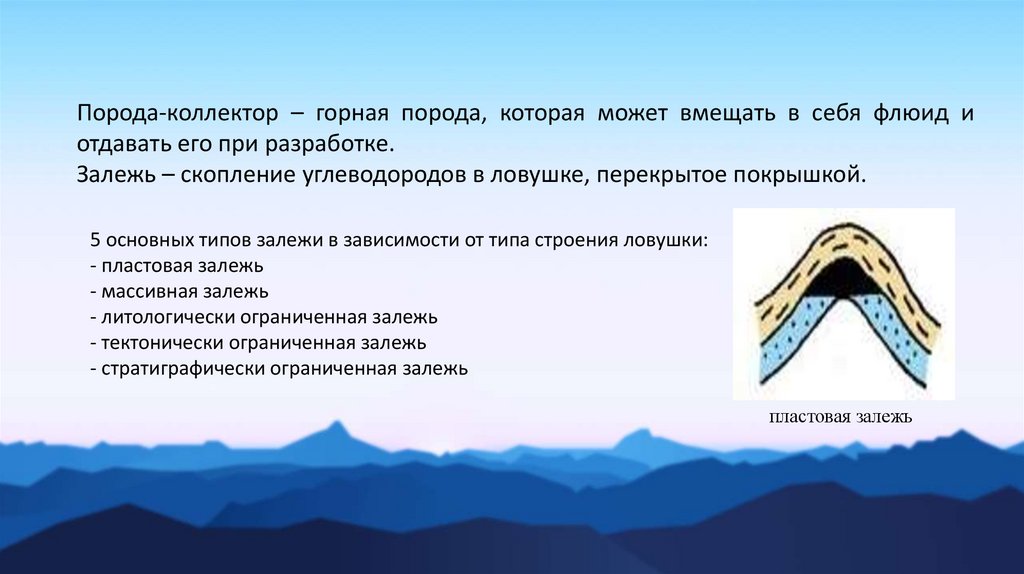

Порода-коллектор – горная порода, которая может вмещать в себя флюид и
отдавать его при разработке.
Залежь – скопление углеводородов в ловушке, перекрытое покрышкой.
5 основных типов залежи в зависимости от типа строения ловушки:
- пластовая залежь
- массивная залежь
- литологически ограниченная залежь
- тектонически ограниченная залежь
- стратиграфически ограниченная залежь
пластовая залежь

3.

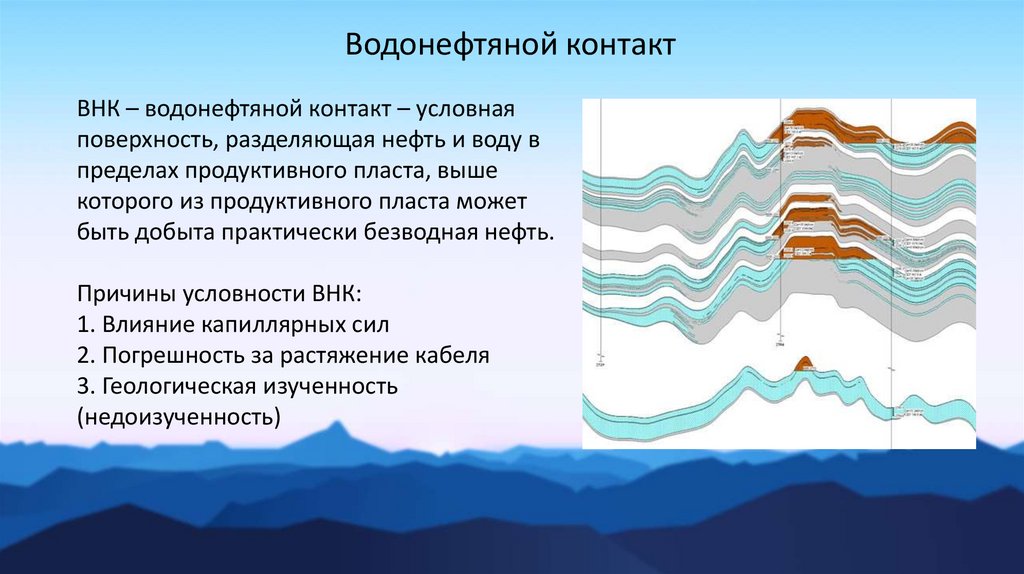

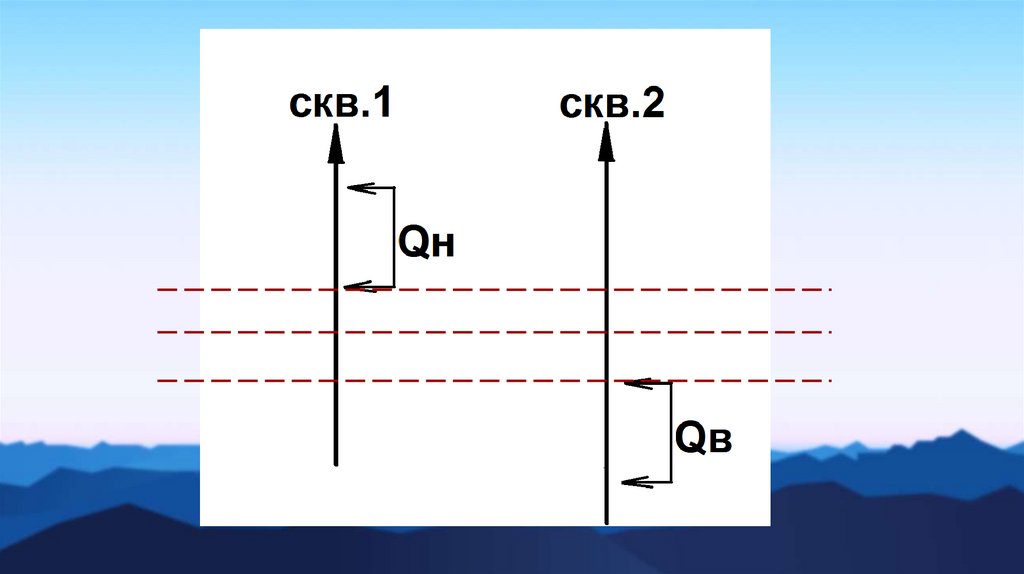

Водонефтяной контакт
ВНК – водонефтяной контакт – условная
поверхность, разделяющая нефть и воду в
пределах продуктивного пласта, выше
которого из продуктивного пласта может
быть добыта практически безводная нефть.
Причины условности ВНК:
1. Влияние капиллярных сил
2. Погрешность за растяжение кабеля
3. Геологическая изученность
(недоизученность)

4.

5.

Скв.1
Скв.2

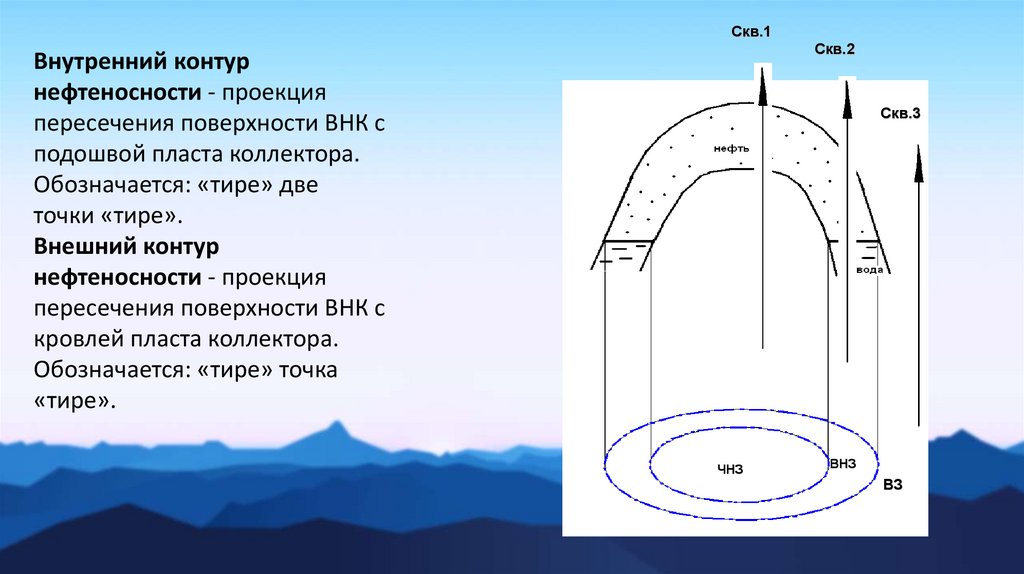

Внутренний контур
нефтеносности - проекция
пересечения поверхности ВНК с
подошвой пласта коллектора.
Обозначается: «тире» две
точки «тире».
Внешний контур
нефтеносности - проекция
пересечения поверхности ВНК с
кровлей пласта коллектора.
Обозначается: «тире» точка
«тире».
Скв.3
ЧНЗ
ВНЗ
ВЗ

6.

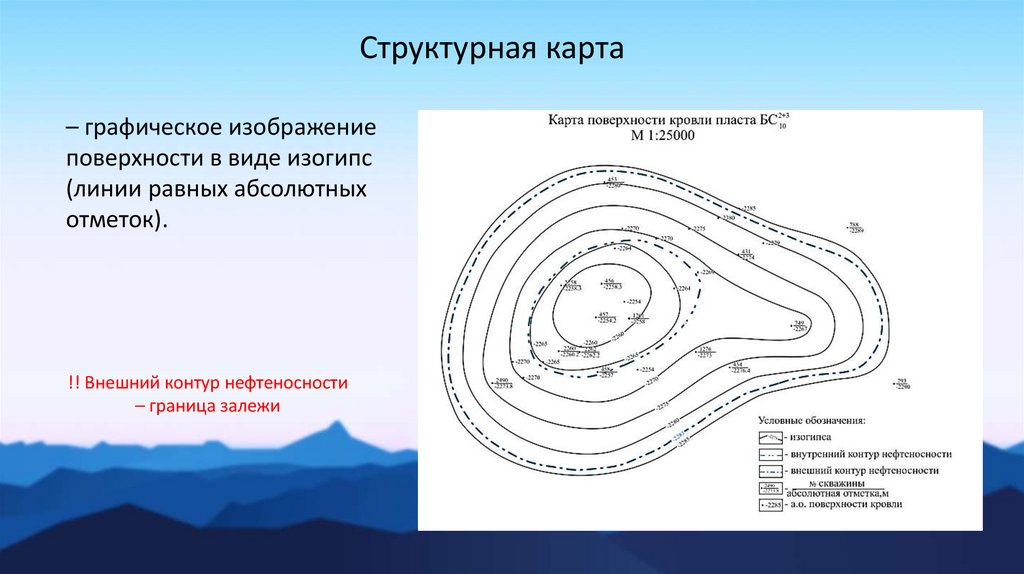

Структурная карта
– графическое изображение
поверхности в виде изогипс
(линии равных абсолютных
отметок).
!! Внешний контур нефтеносности
– граница залежи

7.

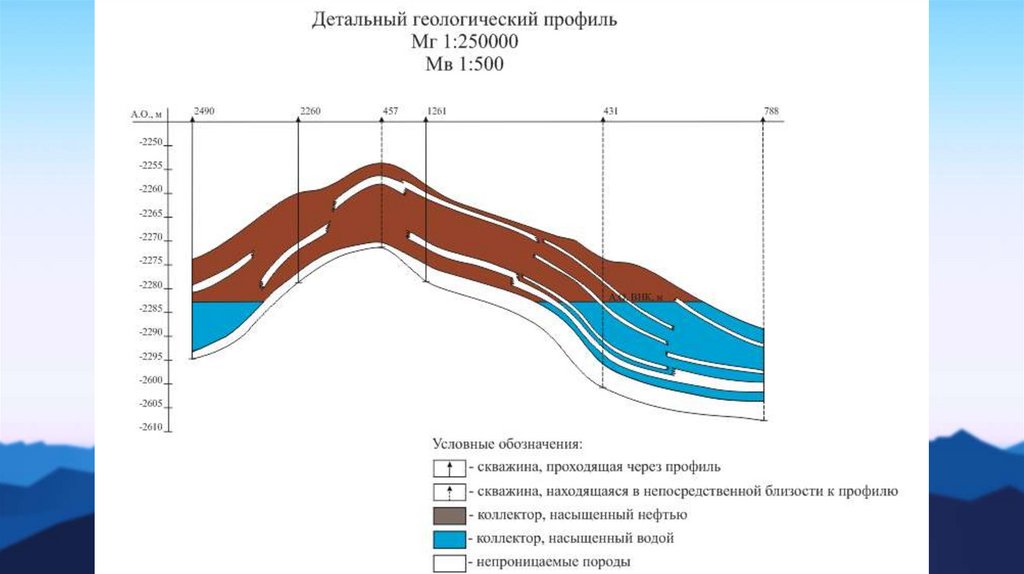

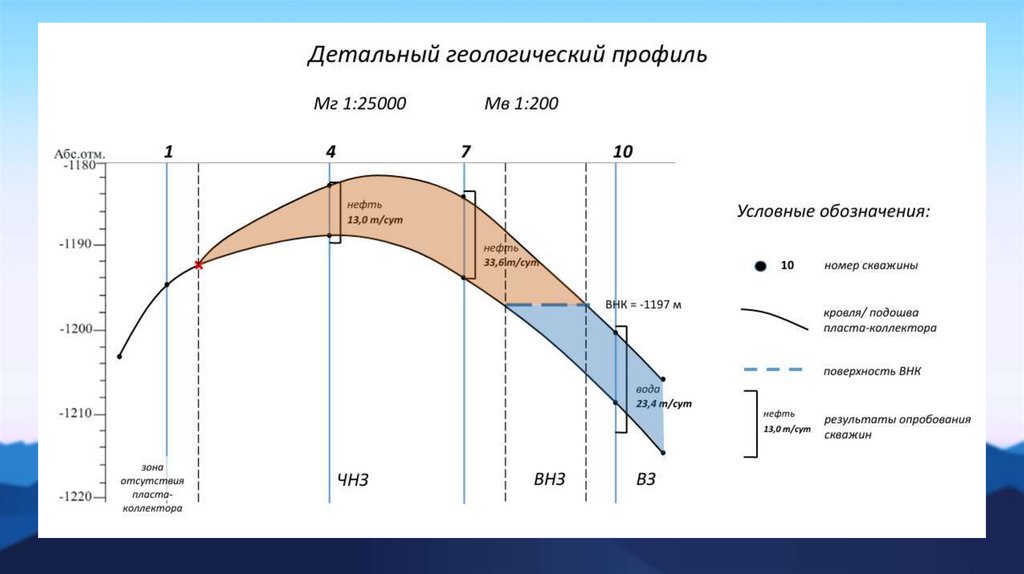

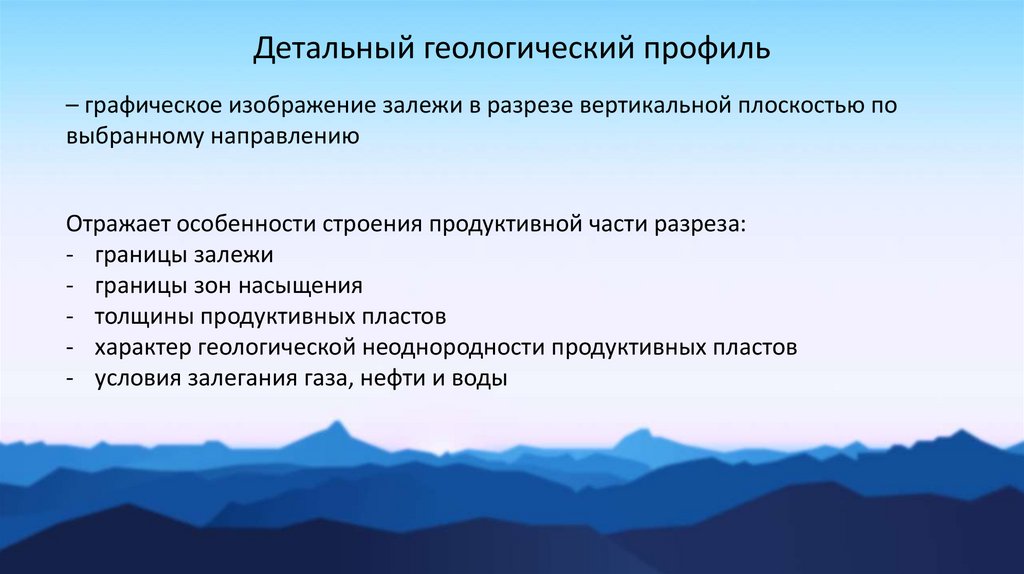

Детальный геологический профиль
– графическое изображение залежи в разрезе вертикальной плоскостью по
выбранному направлению
Отражает особенности строения продуктивной части разреза:
- границы залежи
- границы зон насыщения
- толщины продуктивных пластов
- характер геологической неоднородности продуктивных пластов
- условия залегания газа, нефти и воды

8.

9.

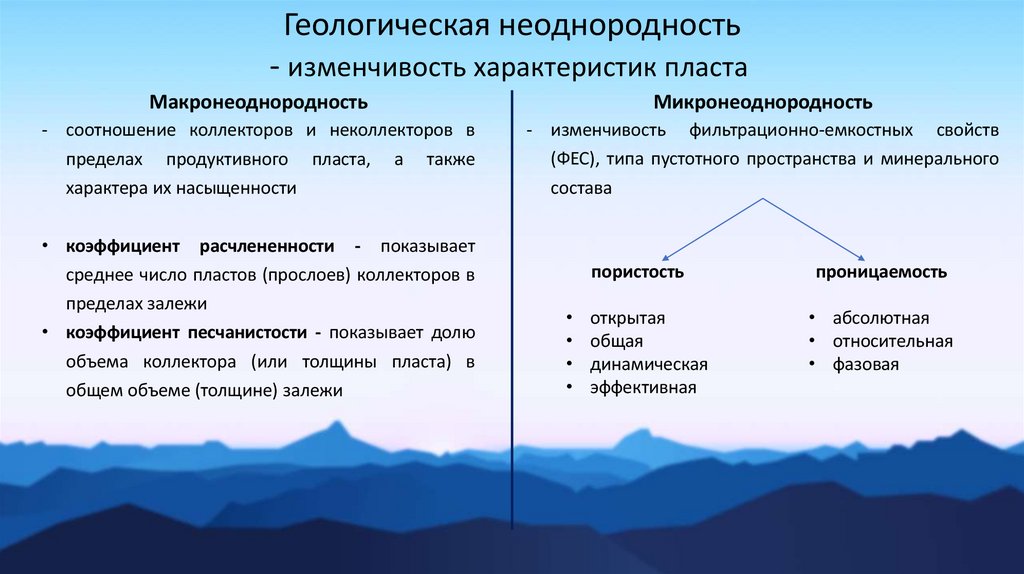

Геологическая неоднородность
- изменчивость характеристик пласта
Макронеоднородность
Микронеоднородность
- соотношение коллекторов и неколлекторов в
пределах продуктивного пласта, а также
характера их насыщенности
- изменчивость фильтрационно-емкостных свойств
(ФЕС), типа пустотного пространства и минерального
состава
• коэффициент расчлененности - показывает
среднее число пластов (прослоев) коллекторов в
пределах залежи
• коэффициент песчанистости - показывает долю
объема коллектора (или толщины пласта) в
общем объеме (толщине) залежи
пористость
проницаемость
открытая
общая
динамическая
эффективная
• абсолютная
• относительная
• фазовая

10.

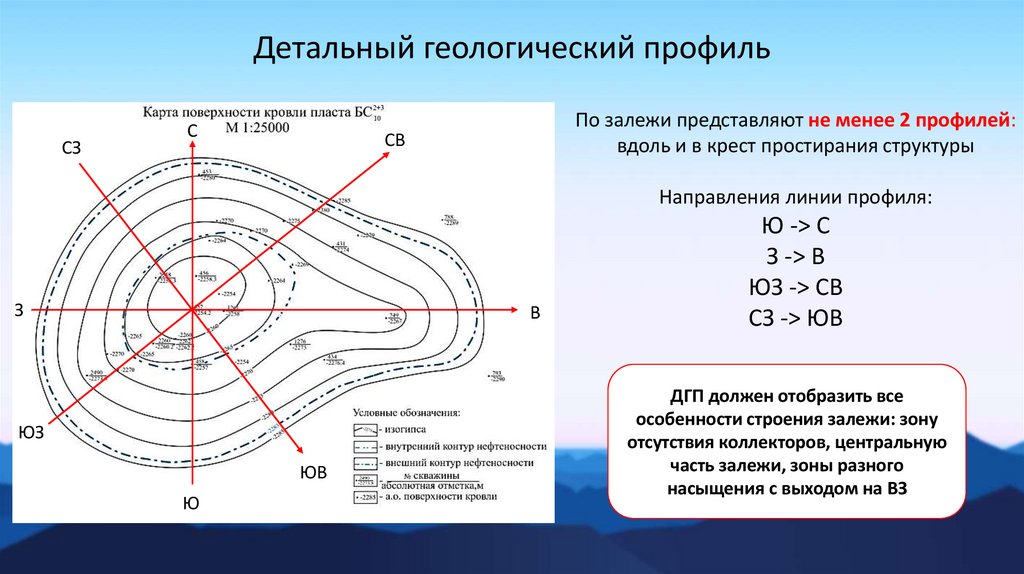

Детальный геологический профиль
СЗ
С
По залежи представляют не менее 2 профилей:
вдоль и в крест простирания структуры
СВ
Направления линии профиля:
З
В
ЮЗ
ЮВ
Ю
Ю -> С
З -> В
ЮЗ -> СВ
СЗ -> ЮВ
ДГП должен отобразить все
особенности строения залежи: зону
отсутствия коллекторов, центральную
часть залежи, зоны разного
насыщения с выходом на ВЗ

11.

Задание 6
Построение детального геологического профиля

12.

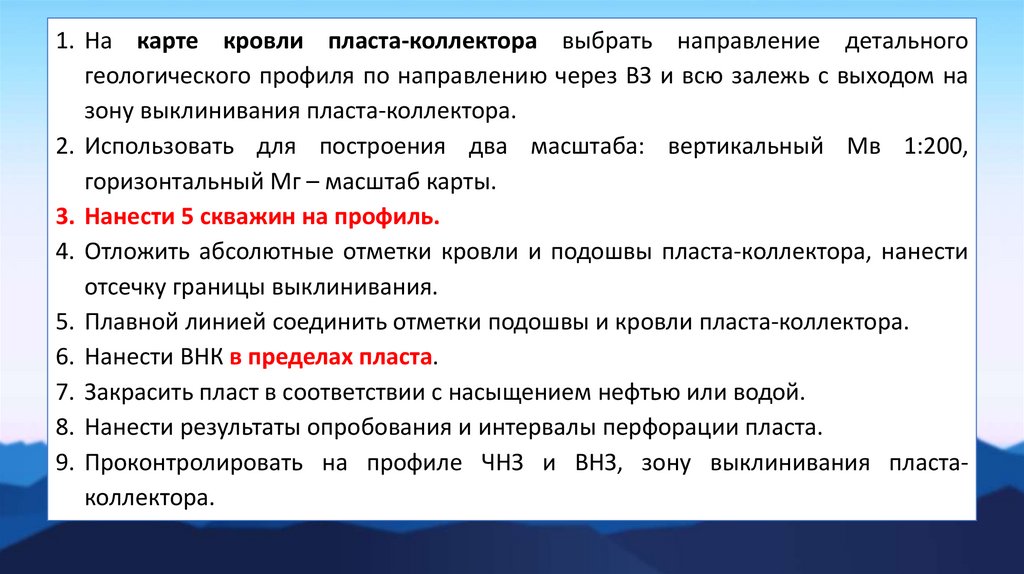

1. На карте кровли пласта-коллектора выбрать направление детального
геологического профиля по направлению через ВЗ и всю залежь с выходом на
зону выклинивания пласта-коллектора.
2. Использовать для построения два масштаба: вертикальный Мв 1:200,
горизонтальный Мг – масштаб карты.
3. Нанести 5 скважин на профиль.
4. Отложить абсолютные отметки кровли и подошвы пласта-коллектора, нанести
отсечку границы выклинивания.
5. Плавной линией соединить отметки подошвы и кровли пласта-коллектора.
6. Нанести ВНК в пределах пласта.
7. Закрасить пласт в соответствии с насыщением нефтью или водой.
8. Нанести результаты опробования и интервалы перфорации пласта.
9. Проконтролировать на профиле ЧНЗ и ВНЗ, зону выклинивания пластаколлектора.

13.

4
2

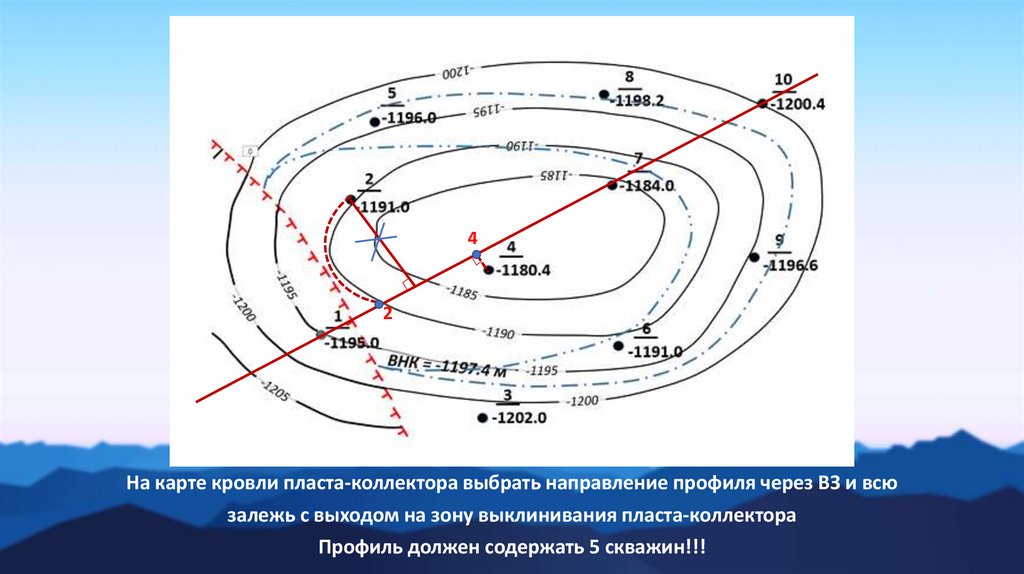

На карте кровли пласта-коллектора выбрать направление профиля через ВЗ и всю
залежь с выходом на зону выклинивания пласта-коллектора
Профиль должен содержать 5 скважин!!!

14.

2

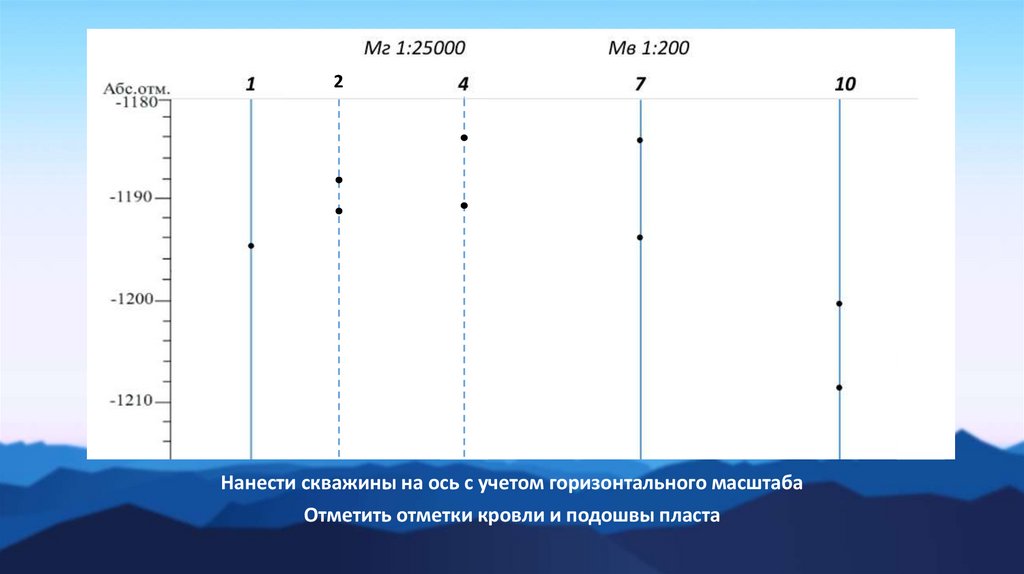

Нанести скважины на ось с учетом горизонтального масштаба
Отметить отметки кровли и подошвы пласта

15.

2

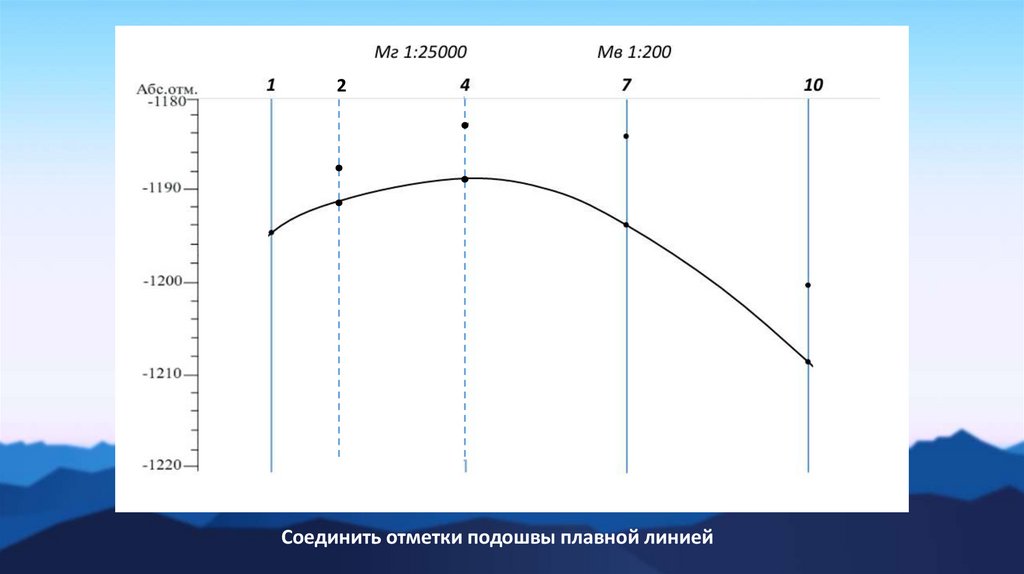

Соединить отметки подошвы плавной линией

16.

2

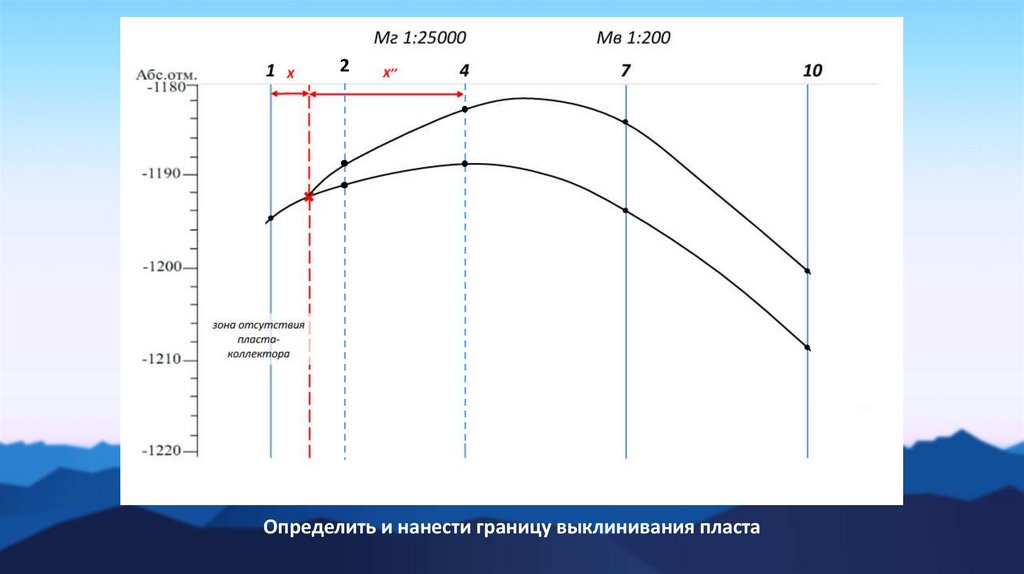

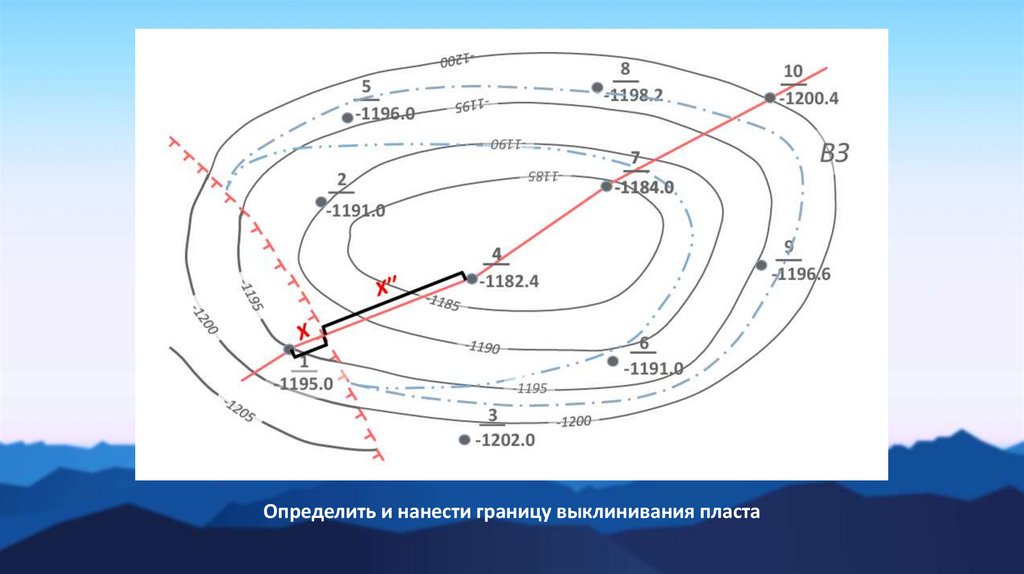

Определить и нанести границу выклинивания пласта

17.

2
2
Определить и нанести границу выклинивания пласта

18.

2
2
нефть
5,4 т/сут

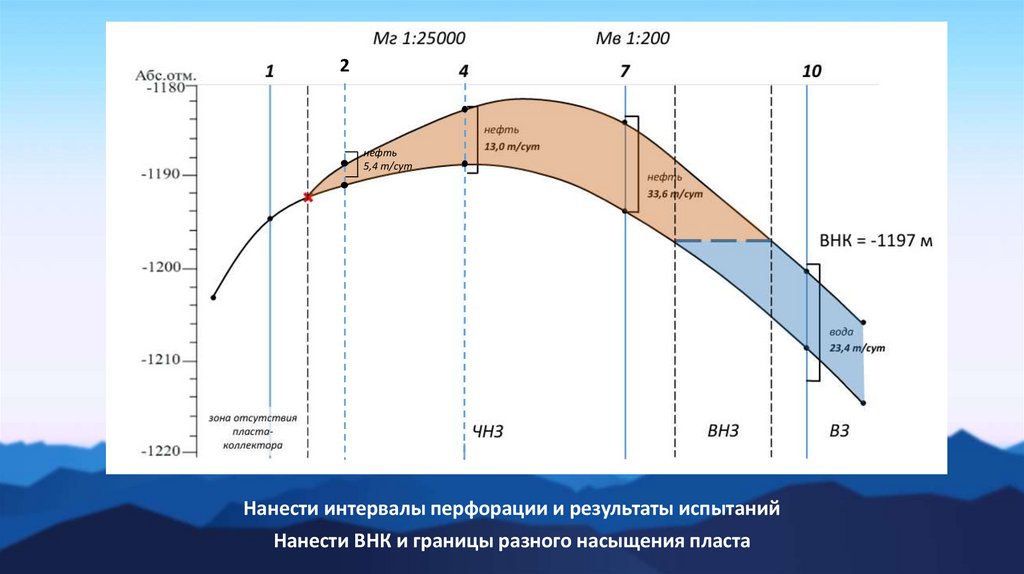

Нанести интервалы перфорации и результаты испытаний
Нанести ВНК и границы разного насыщения пласта

19.

20.

Подсчет запасов
- процедура определения величины запасов

21.

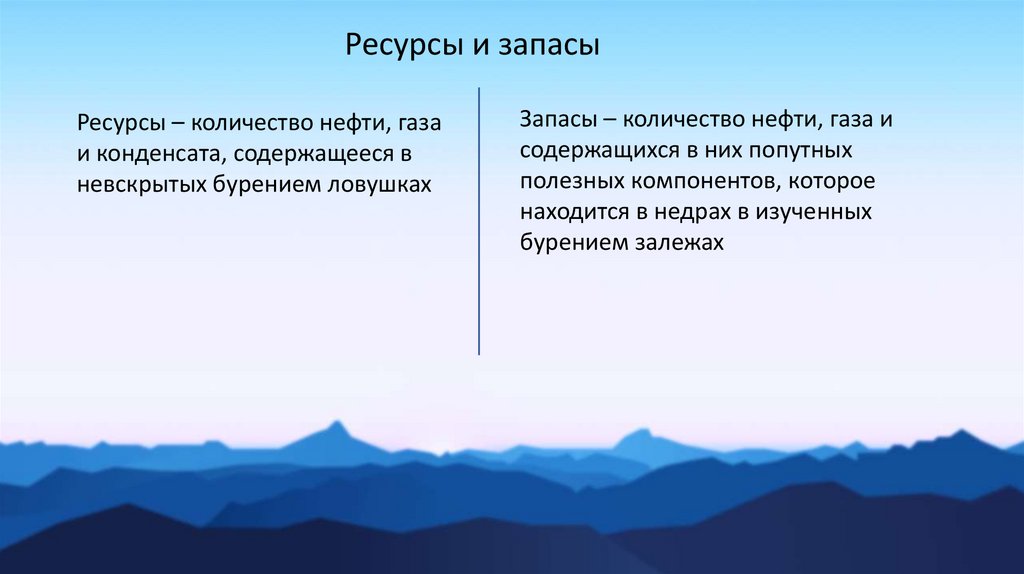

Ресурсы и запасы
Ресурсы – количество нефти, газа
и конденсата, содержащееся в
невскрытых бурением ловушках
Запасы – количество нефти, газа и
содержащихся в них попутных
полезных компонентов, которое
находится в недрах в изученных
бурением залежах

22.

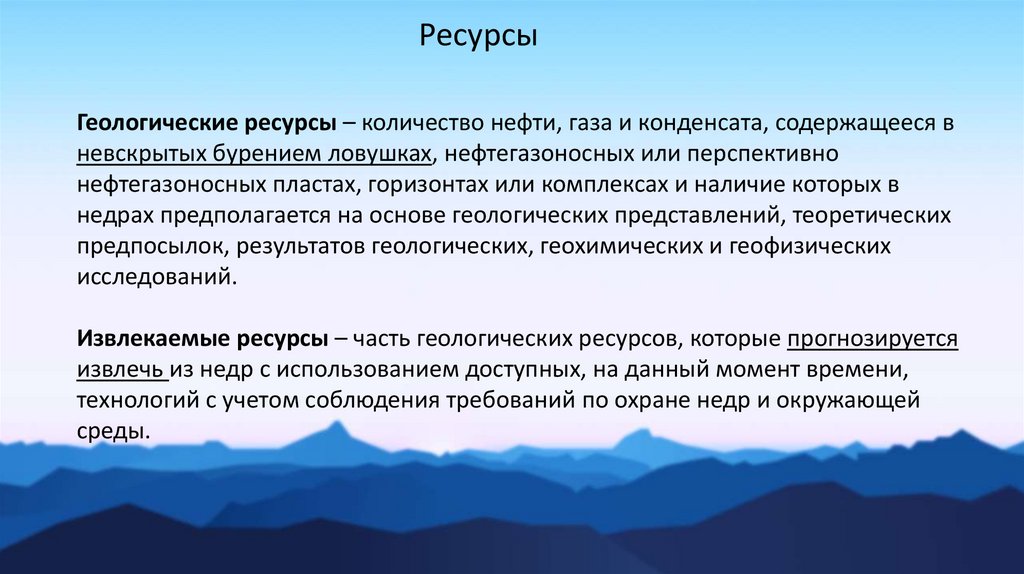

Ресурсы
Геологические ресурсы – количество нефти, газа и конденсата, содержащееся в
невскрытых бурением ловушках, нефтегазоносных или перспективно
нефтегазоносных пластах, горизонтах или комплексах и наличие которых в
недрах предполагается на основе геологических представлений, теоретических
предпосылок, результатов геологических, геохимических и геофизических
исследований.
Извлекаемые ресурсы – часть геологических ресурсов, которые прогнозируется
извлечь из недр с использованием доступных, на данный момент времени,
технологий с учетом соблюдения требований по охране недр и окружающей
среды.

23.

Запасы

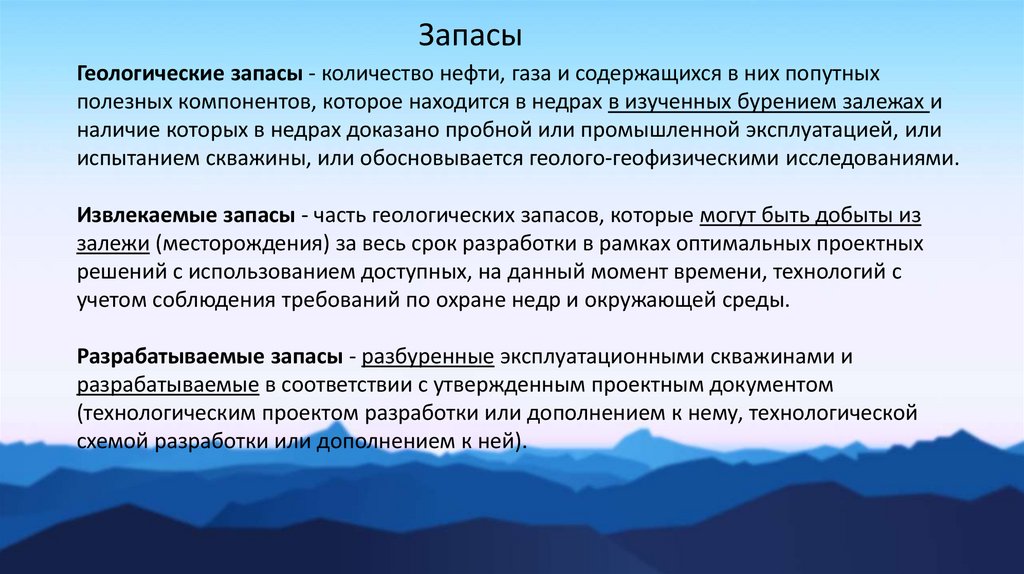

Геологические запасы - количество нефти, газа и содержащихся в них попутных
полезных компонентов, которое находится в недрах в изученных бурением залежах и
наличие которых в недрах доказано пробной или промышленной эксплуатацией, или
испытанием скважины, или обосновывается геолого-геофизическими исследованиями.

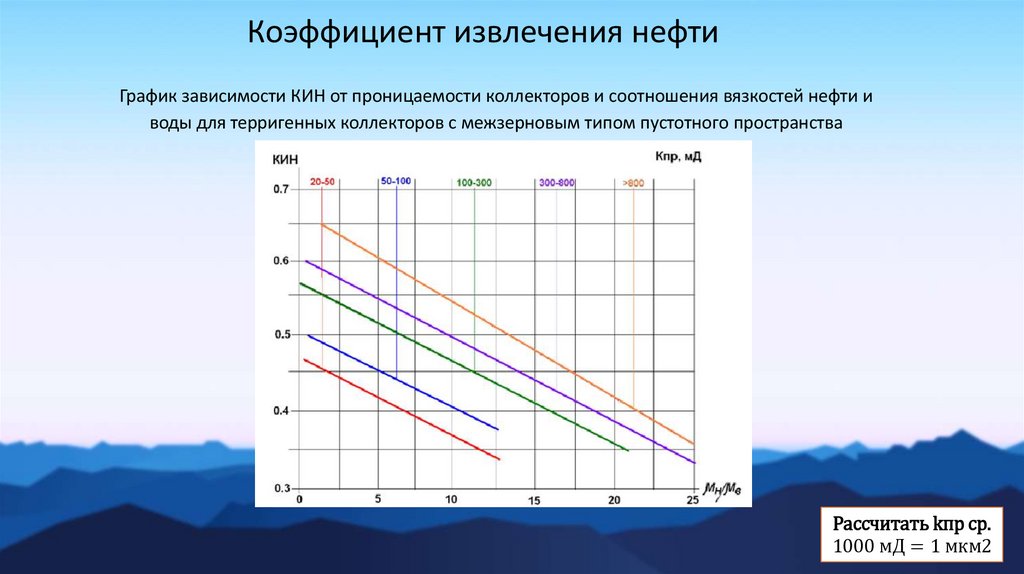

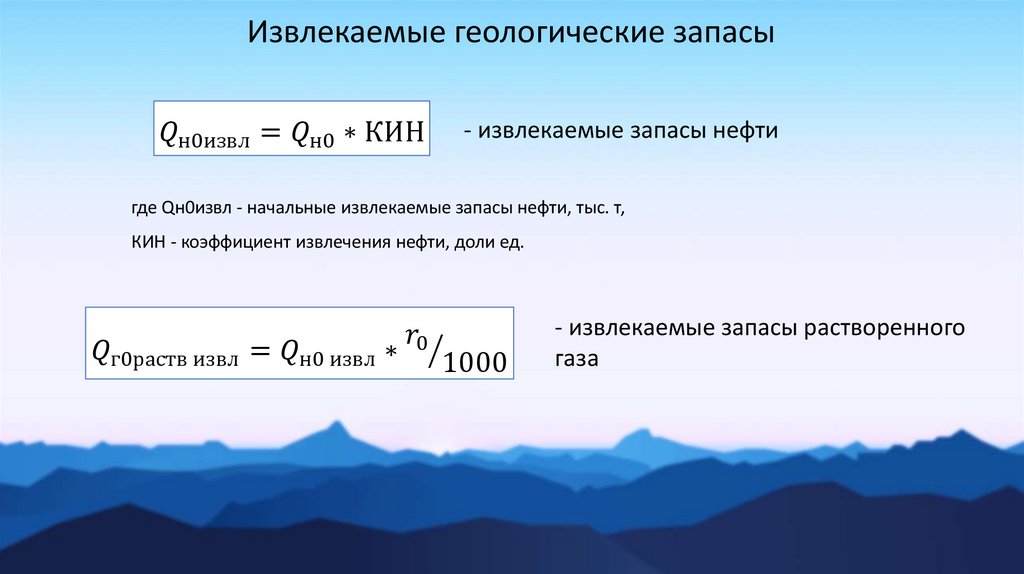

Извлекаемые запасы - часть геологических запасов, которые могут быть добыты из
залежи (месторождения) за весь срок разработки в рамках оптимальных проектных
решений с использованием доступных, на данный момент времени, технологий с
учетом соблюдения требований по охране недр и окружающей среды.
Разрабатываемые запасы - разбуренные эксплуатационными скважинами и
разрабатываемые в соответствии с утвержденным проектным документом
(технологическим проектом разработки или дополнением к нему, технологической
схемой разработки или дополнением к ней).

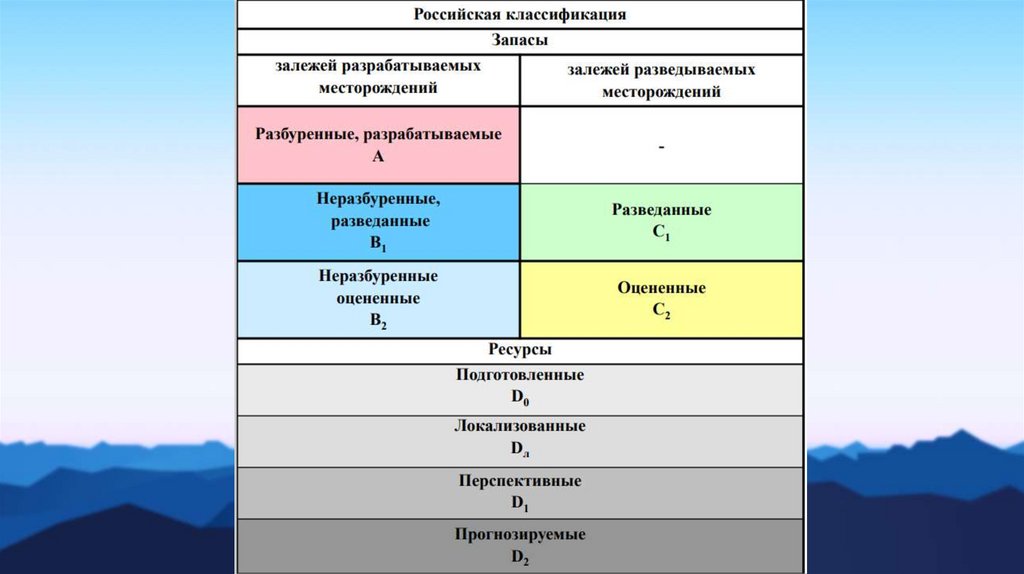

24.

Категории ресурсов

25.

Геологическое моделирование

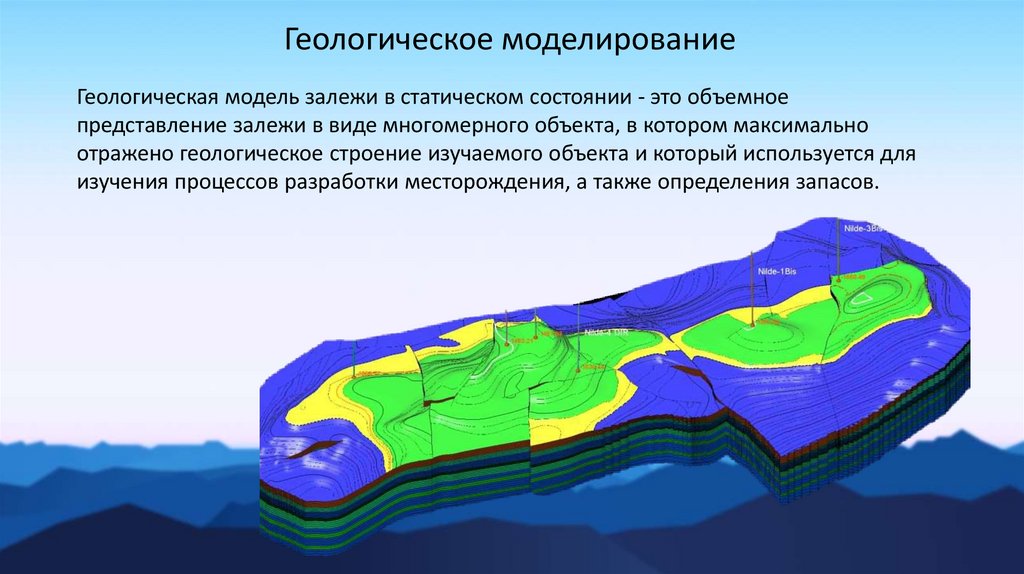

Геологическая модель залежи в статическом состоянии - это объемное
представление залежи в виде многомерного объекта, в котором максимально
отражено геологическое строение изучаемого объекта и который используется для
изучения процессов разработки месторождения, а также определения запасов.

26.

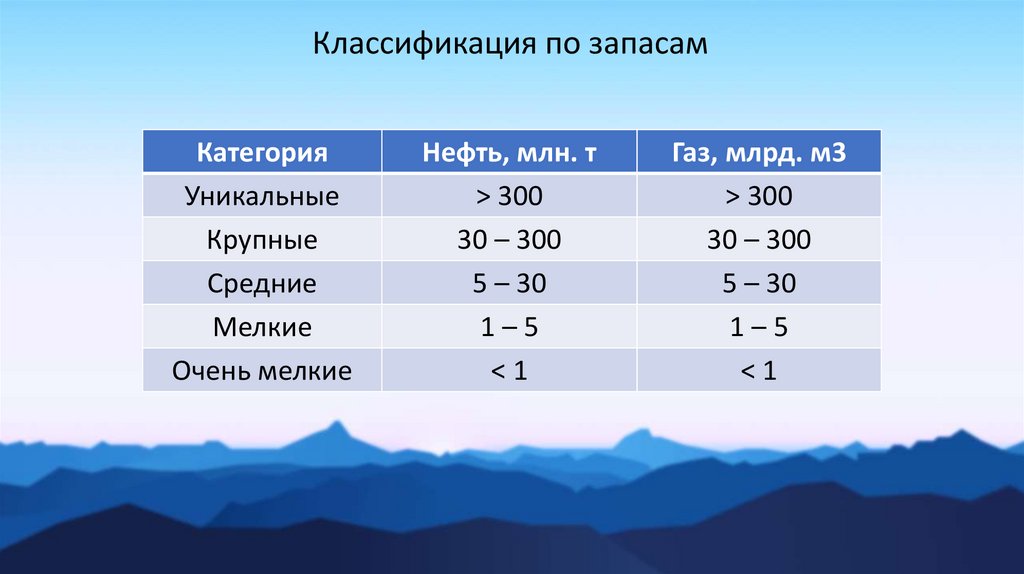

Классификация по запасам
Категория
Уникальные
Крупные
Средние
Мелкие
Очень мелкие
Нефть, млн. т
> 300
30 – 300
5 – 30
1–5
<1
Газ, млрд. м3
> 300
30 – 300
5 – 30
1–5
<1

27.

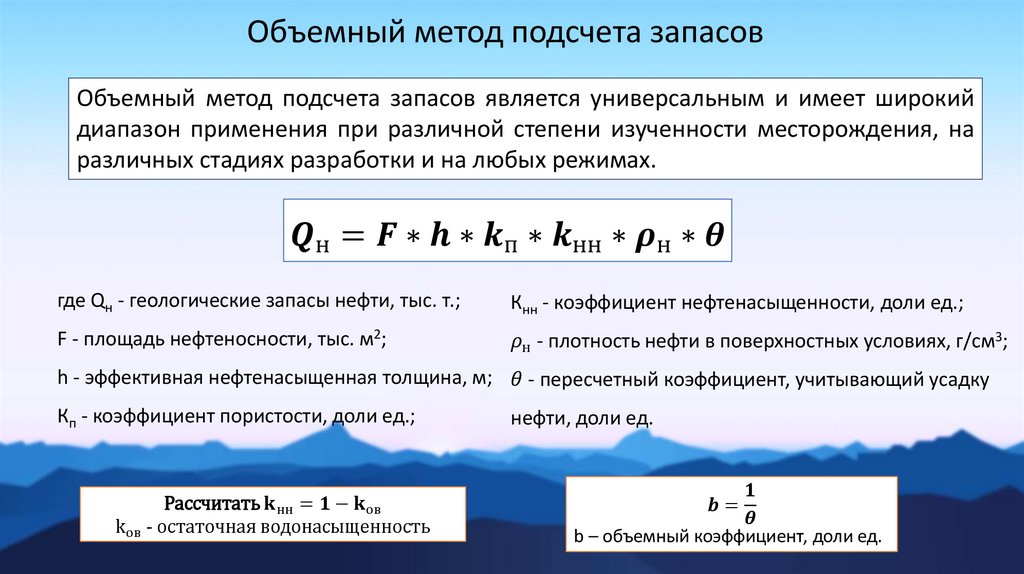

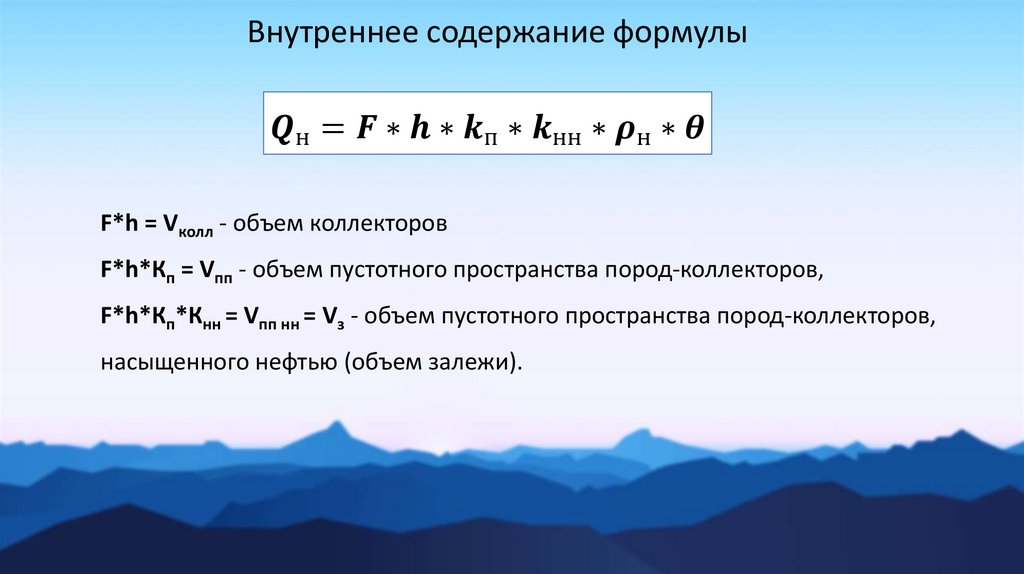

Объемный метод подсчета запасов
Объемный метод подсчета запасов является универсальным и имеет широкий
диапазон применения при различной степени изученности месторождения, на
различных стадиях разработки и на любых режимах.
