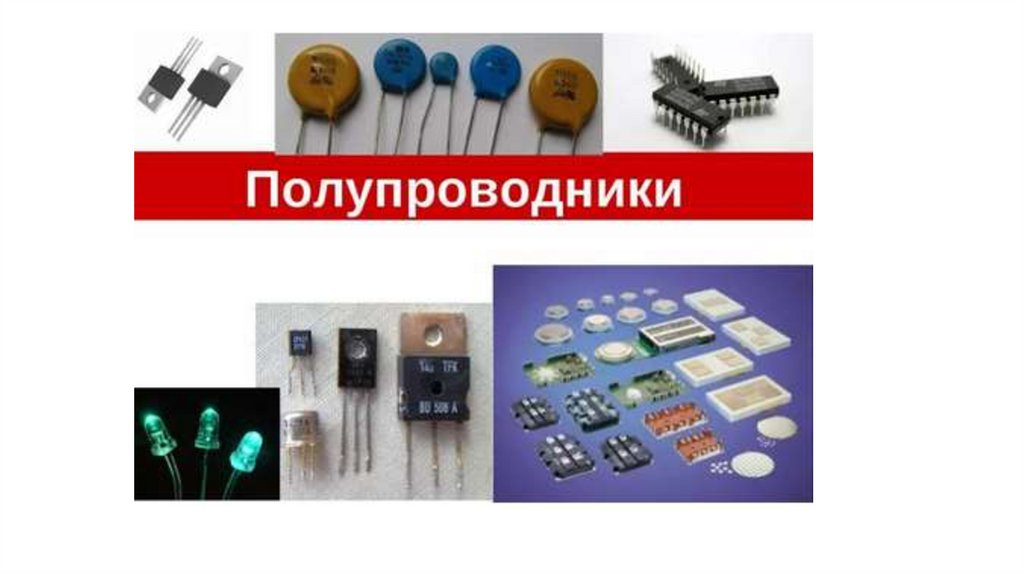

Полупроводники. Тема 6

1.

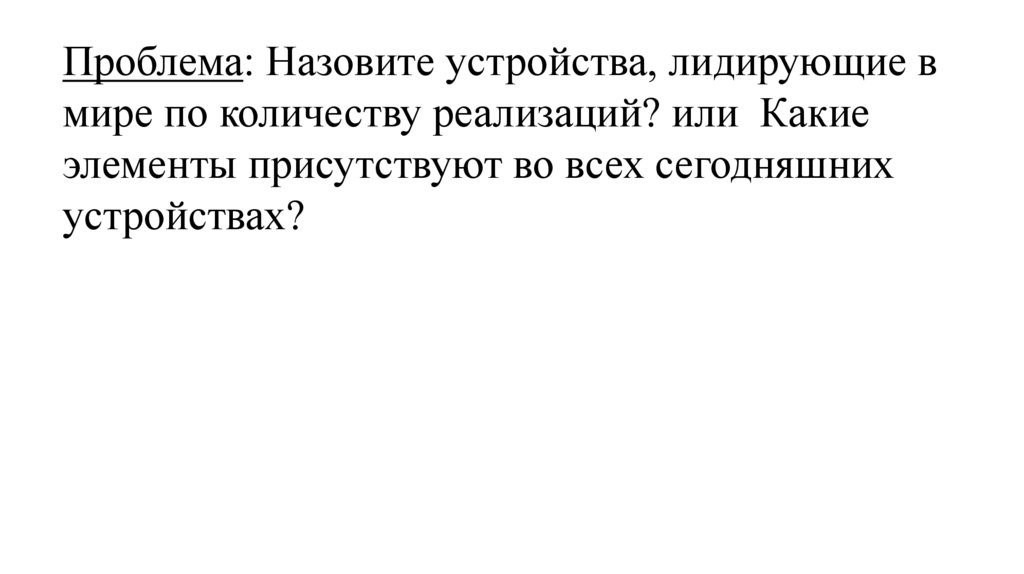

Проблема: Назовите устройства, лидирующие в
мире по количеству реализаций? или Какие
элементы присутствуют во всех сегодняшних
устройствах?

2.

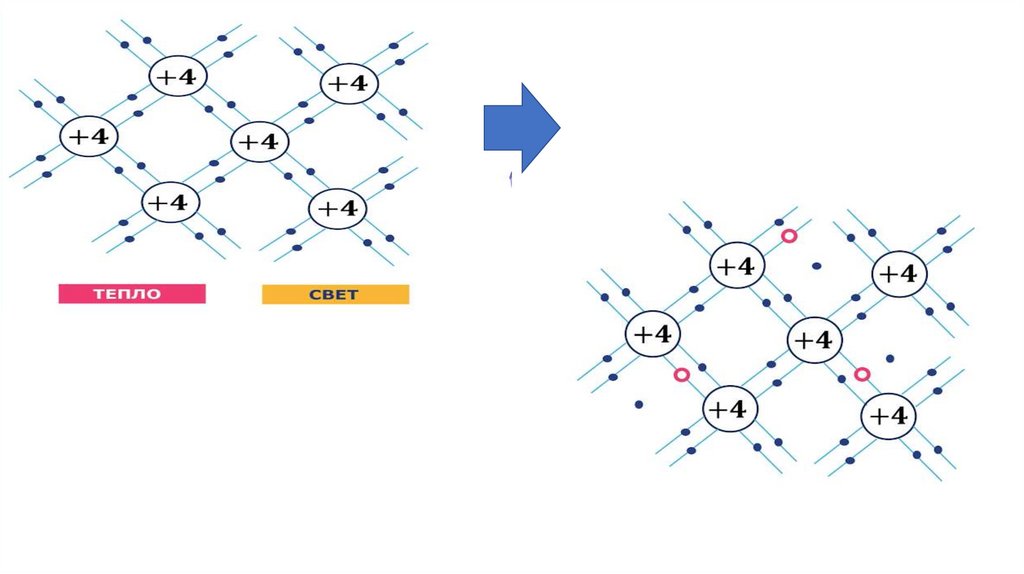

3.

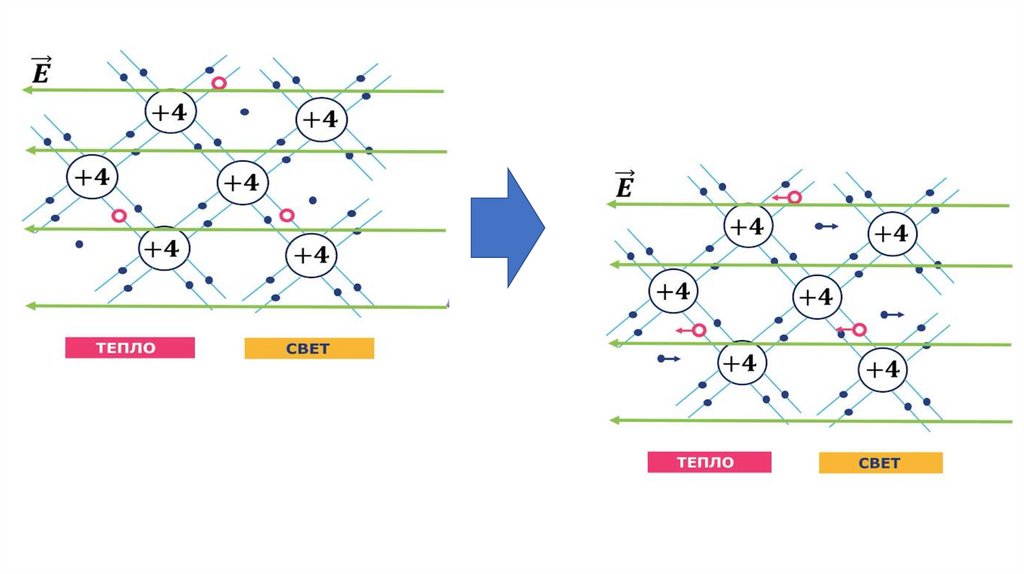

4.

5.

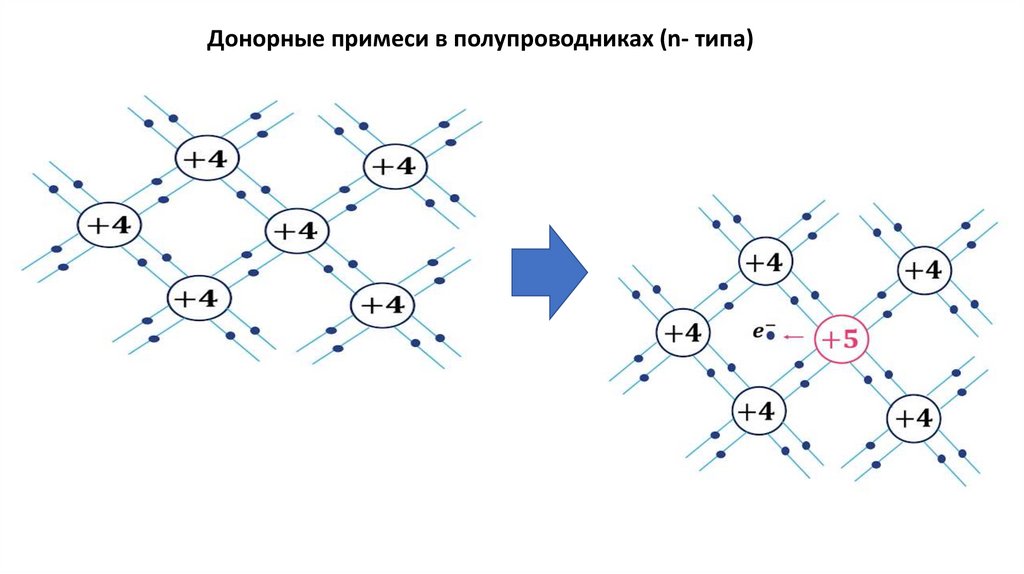

Донорные примеси в полупроводниках (n- типа)

6.

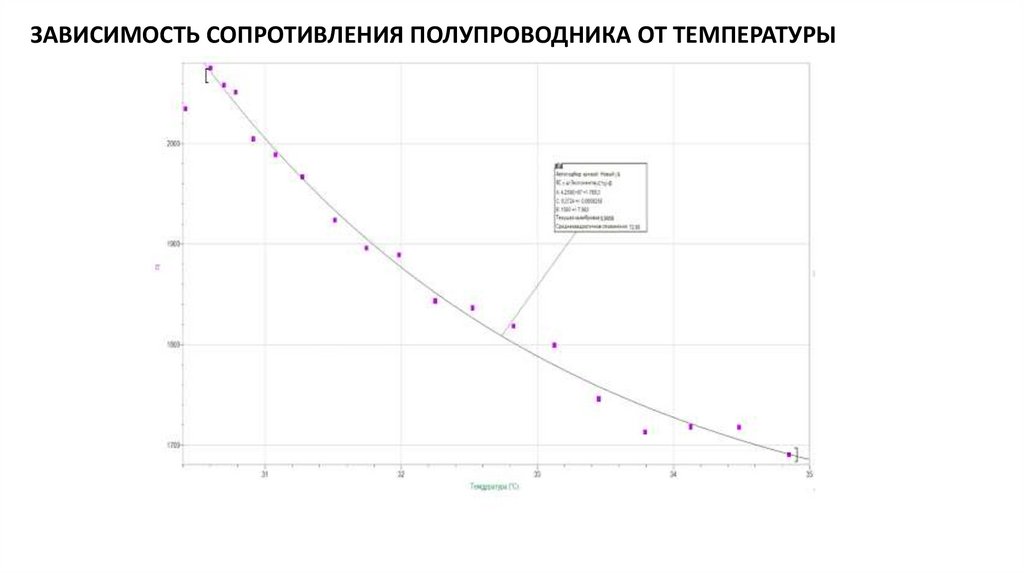

ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ПОЛУПРОВОДНИКА ОТ ТЕМПЕРАТУРЫ

7.

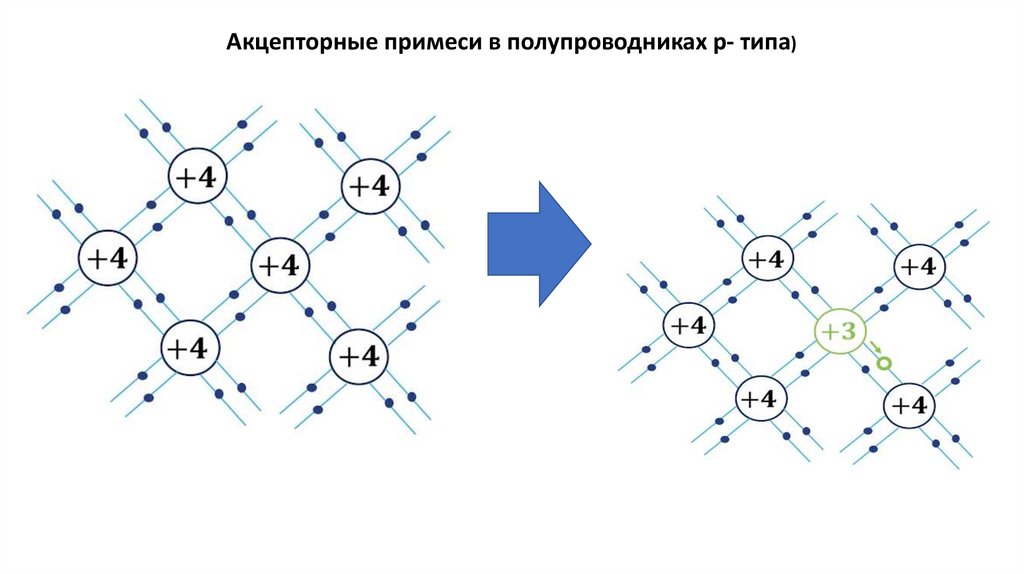

Акцепторные примеси в полупроводниках р- типа)

8.

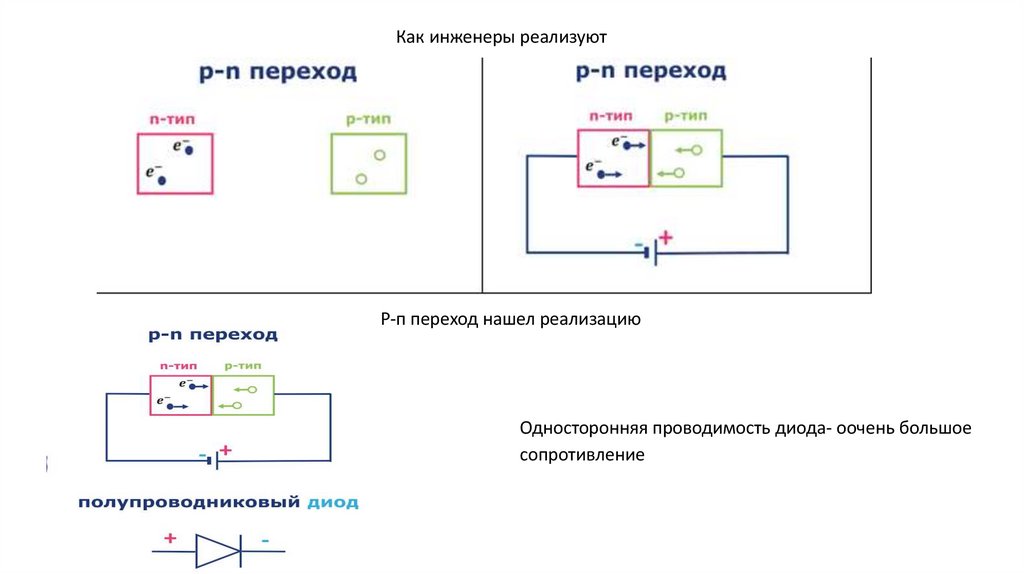

Как инженеры реализуют
Р-п переход нашел реализацию
Односторонняя проводимость диода- оочень большое
сопротивление

9.

10.

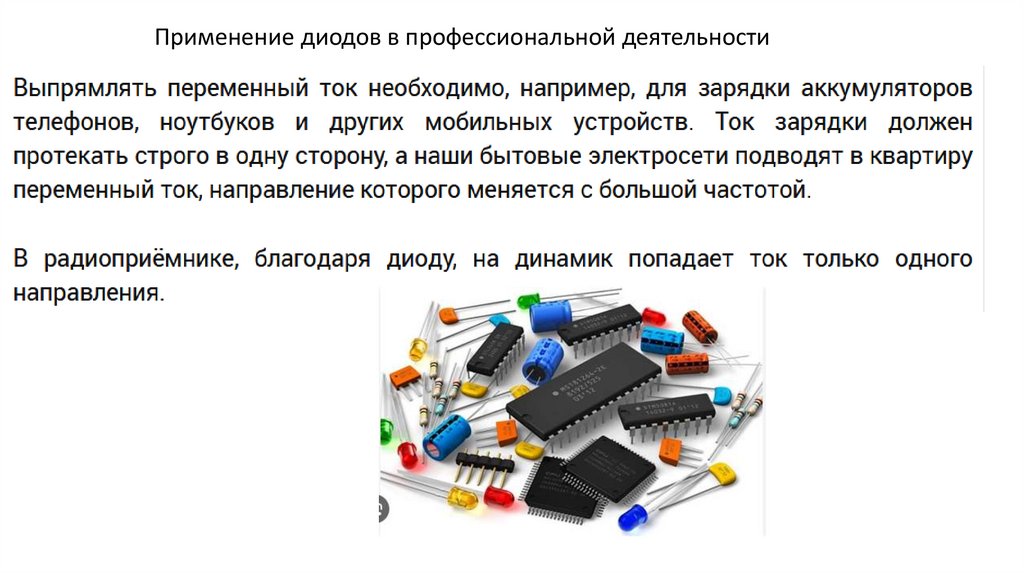

Применение диодов в профессиональной деятельности

11.

12.

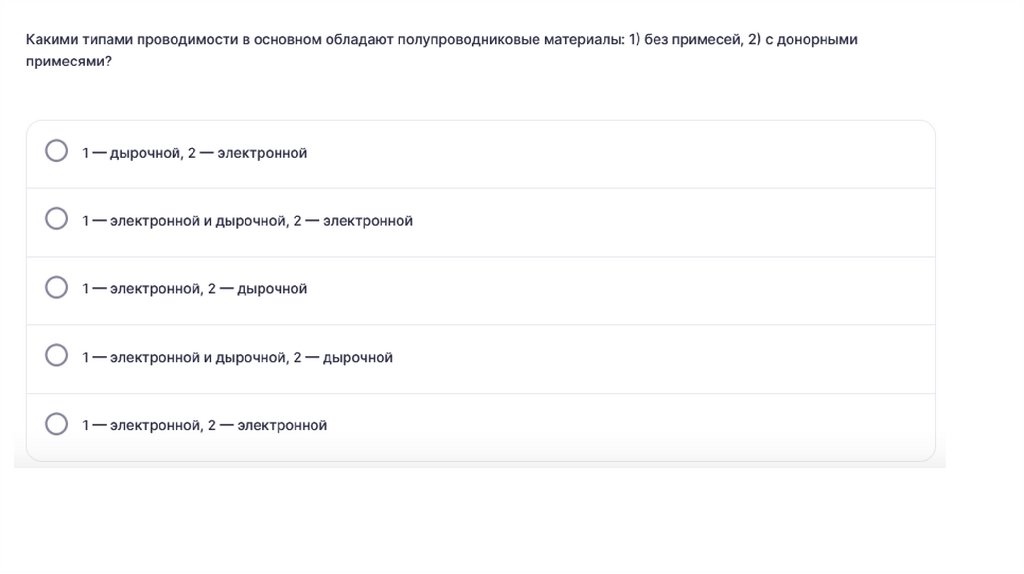

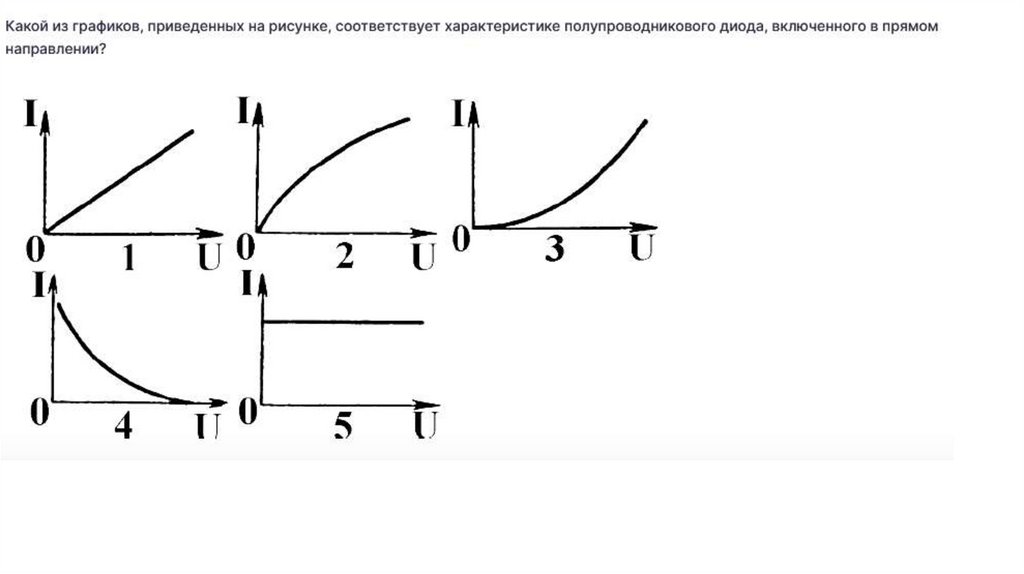

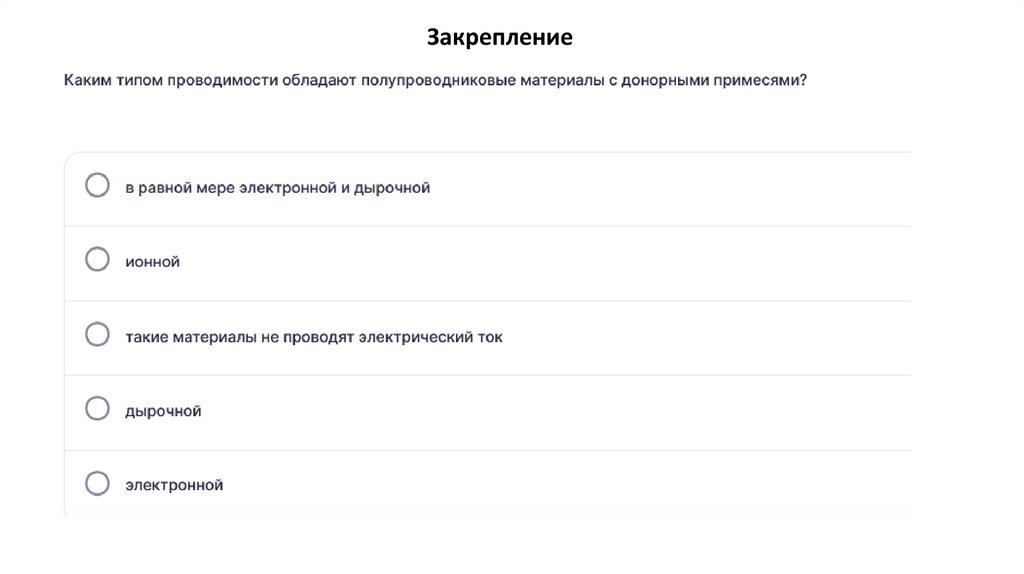

Закрепление

13.

14.

15.

Виды тразисторов, из применение: https://vkvideo.ru/video17810843_456239075

16.

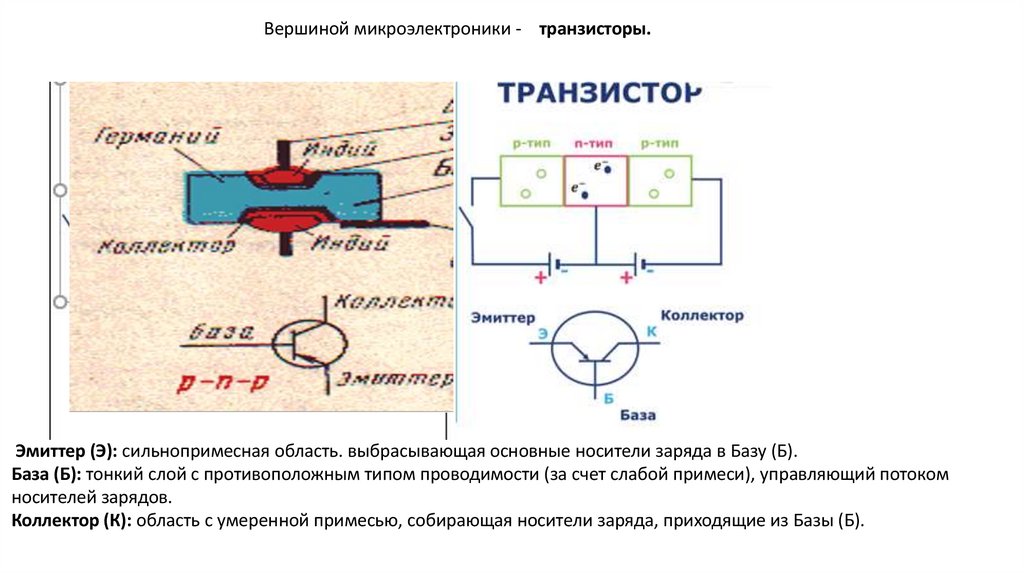

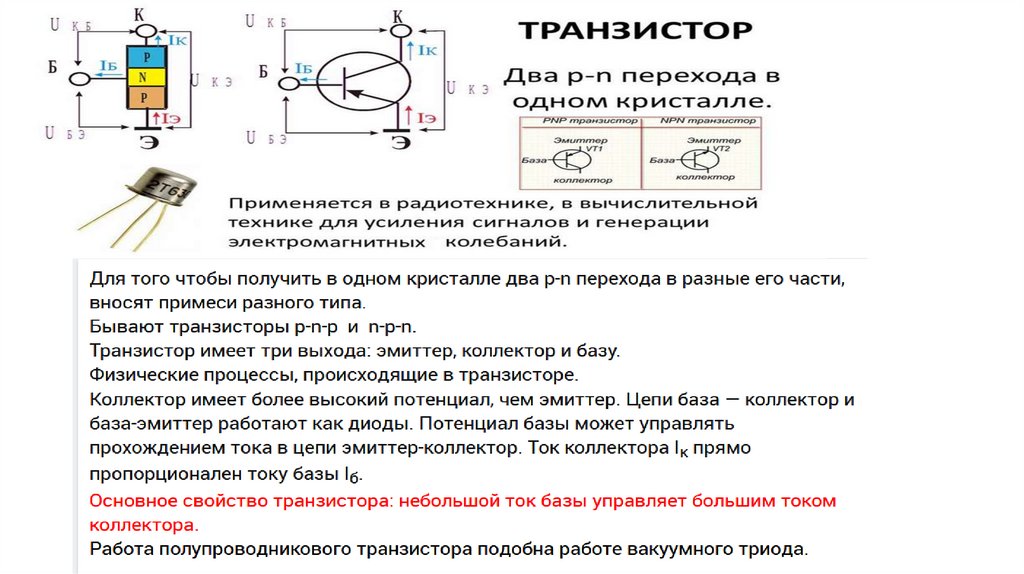

Вершиной микроэлектроники - транзисторы.
Эмиттер (Э): сильнопримесная область. выбрасывающая основные носители заряда в Базу (Б).
База (Б): тонкий слой с противоположным типом проводимости (за счет слабой примеси), управляющий потоком
носителей зарядов.
Коллектор (К): область с умеренной примесью, собирающая носители заряда, приходящие из Базы (Б).

17.

18.

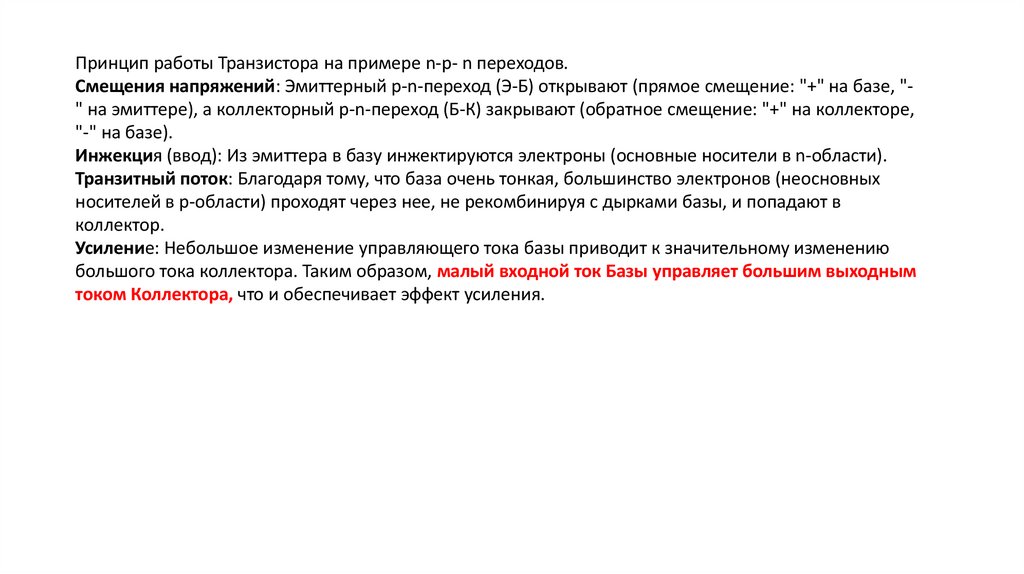

Принцип работы Транзистора на примере n-p- n переходов.
Смещения напряжений: Эмиттерный p-n-переход (Э-Б) открывают (прямое смещение: "+" на базе, "" на эмиттере), а коллекторный p-n-переход (Б-К) закрывают (обратное смещение: "+" на коллекторе,
"-" на базе).
Инжекция (ввод): Из эмиттера в базу инжектируются электроны (основные носители в n-области).
Транзитный поток: Благодаря тому, что база очень тонкая, большинство электронов (неосновных
носителей в p-области) проходят через нее, не рекомбинируя с дырками базы, и попадают в
коллектор.
Усиление: Небольшое изменение управляющего тока базы приводит к значительному изменению
большого тока коллектора. Таким образом, малый входной ток Базы управляет большим выходным
током Коллектора, что и обеспечивает эффект усиления.

19.

20.

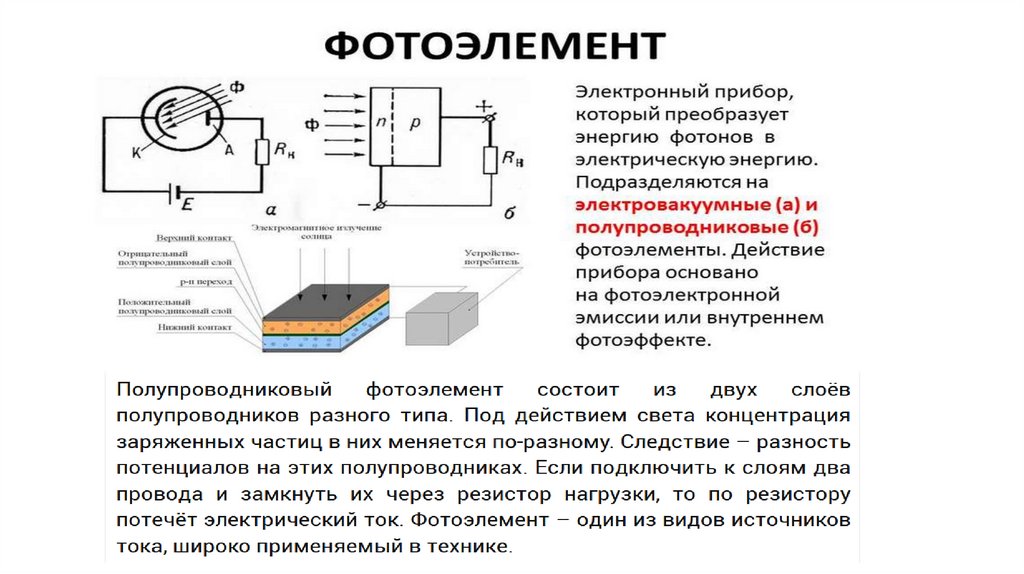

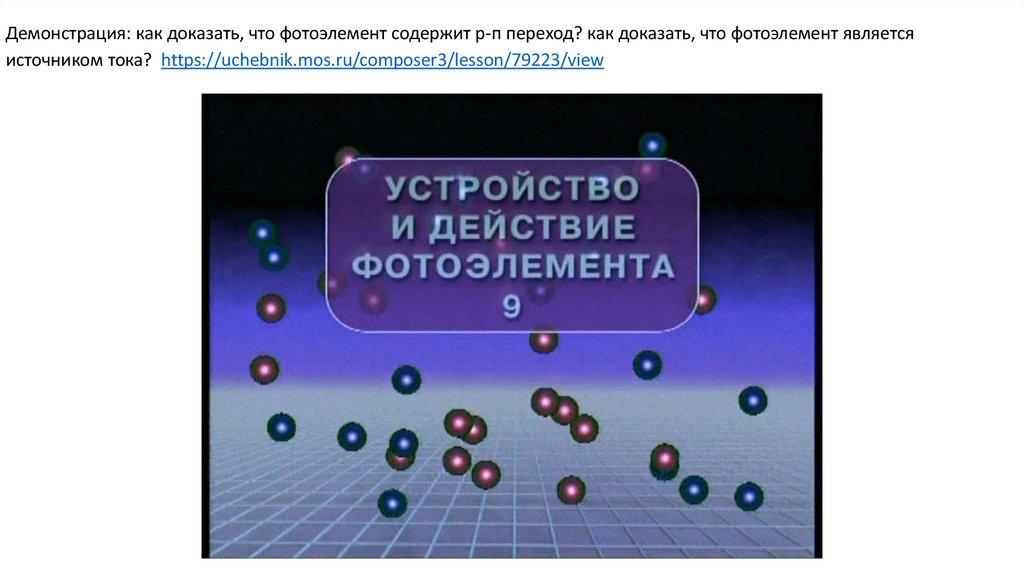

Демонстрация: как доказать, что фотоэлемент содержит р-п переход? как доказать, что фотоэлемент является
источником тока? https://uchebnik.mos.ru/composer3/lesson/79223/view

21.

22.

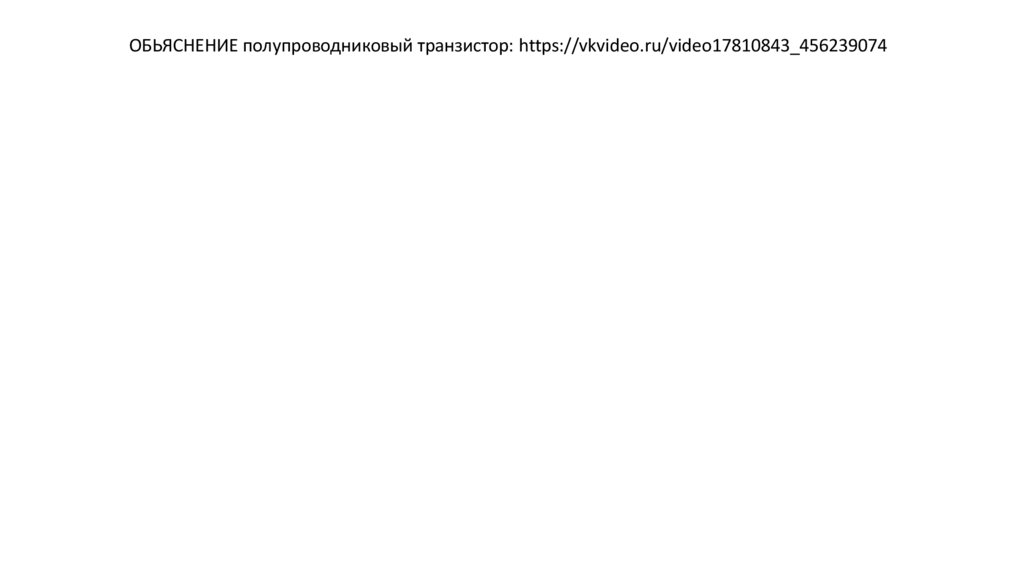

ОБЬЯСНЕНИЕ полупроводниковый транзистор: https://vkvideo.ru/video17810843_456239074

23.

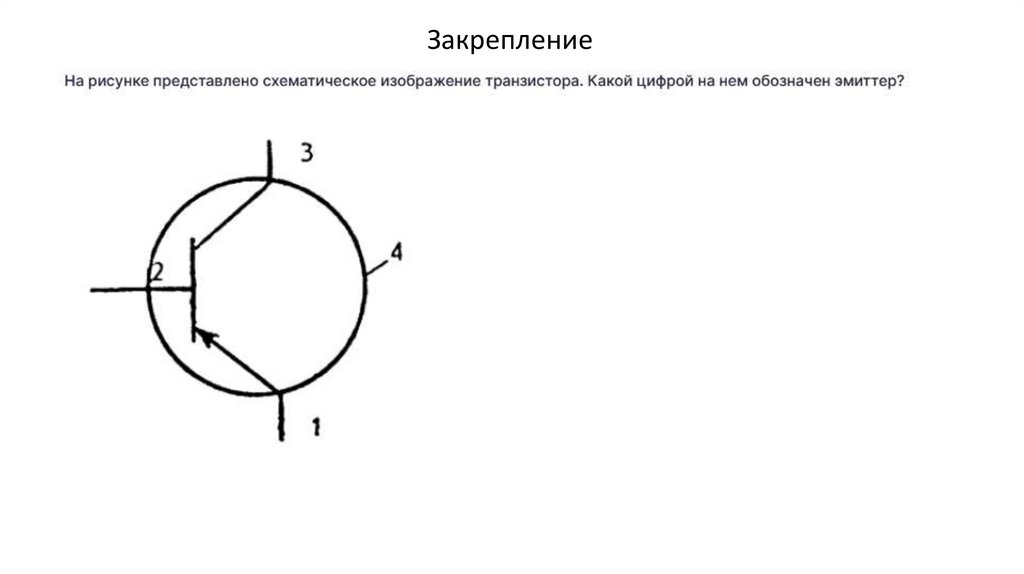

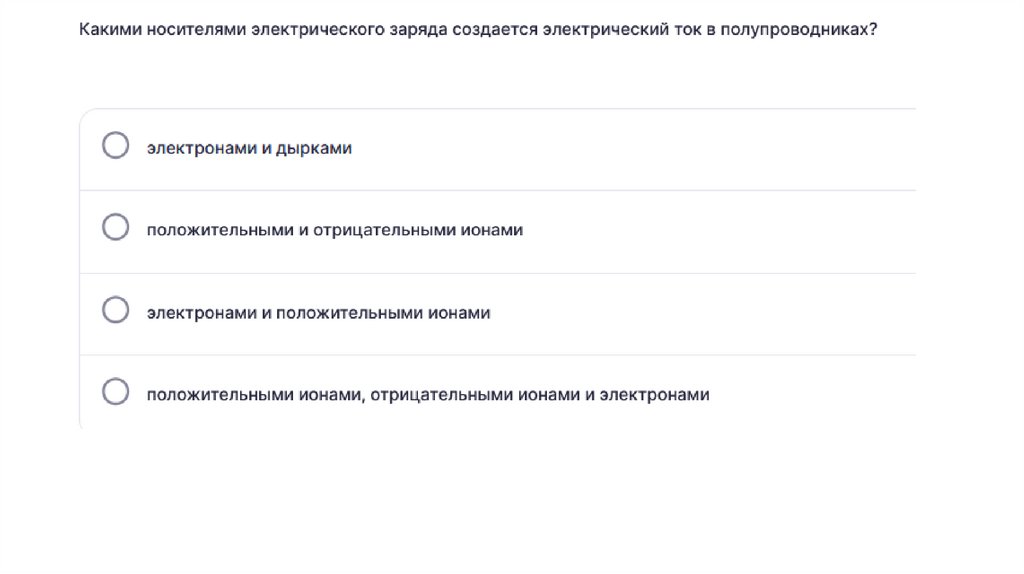

Закрепление

24.

25.

26.

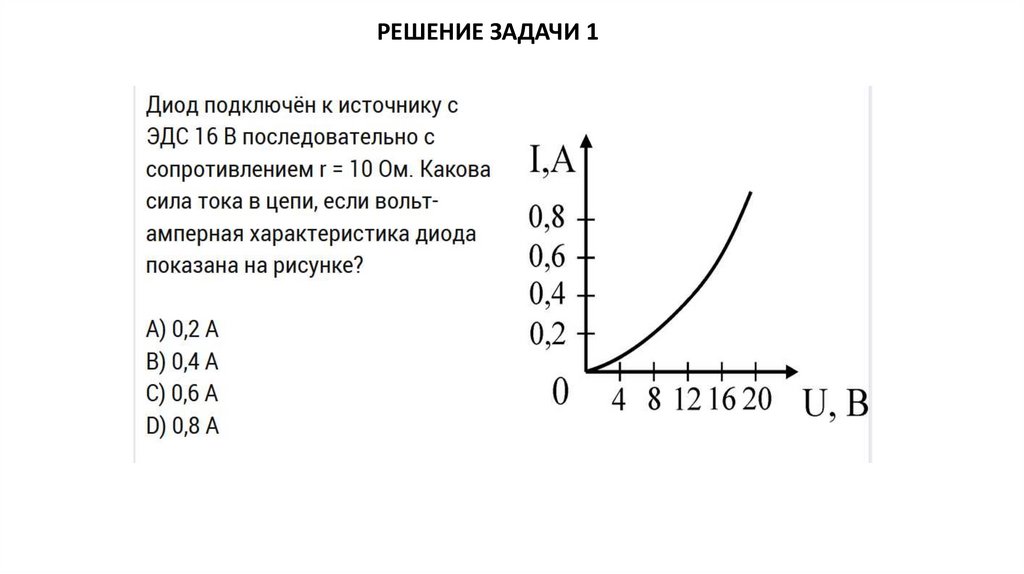

РЕШЕНИЕ ЗАДАЧИ 1

27.

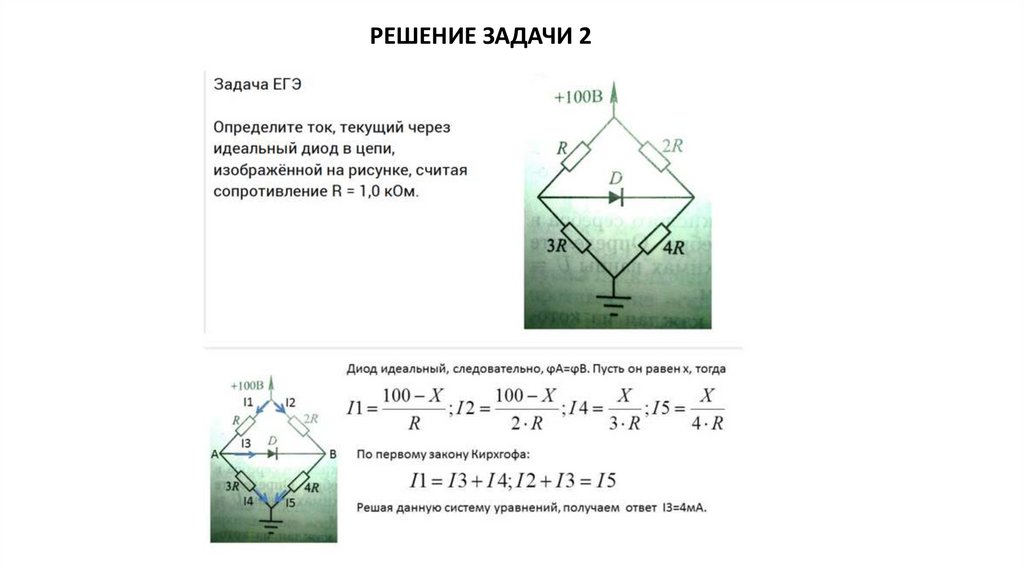

РЕШЕНИЕ ЗАДАЧИ 2

28.

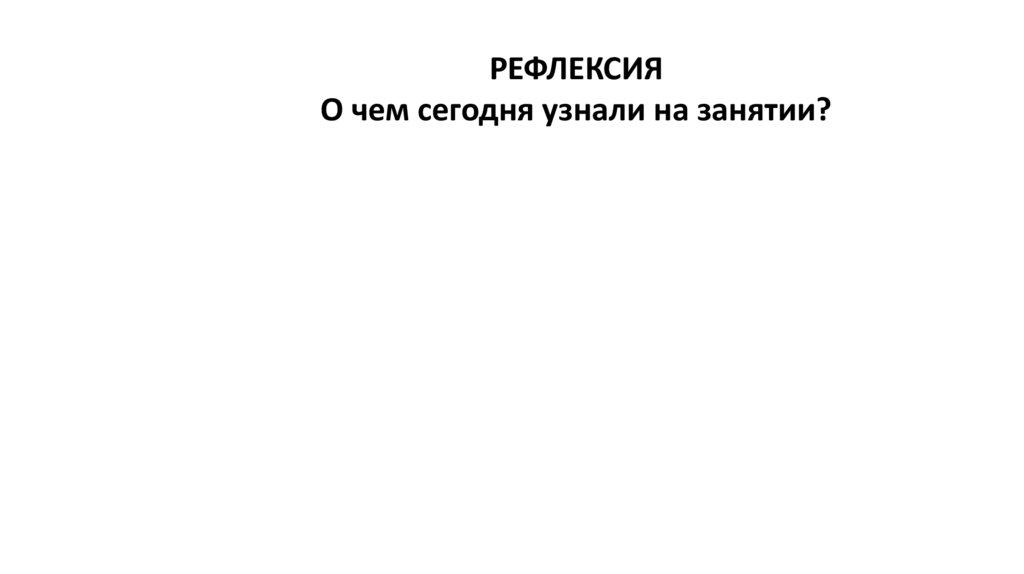

РЕФЛЕКСИЯ
О чем сегодня узнали на занятии?

29.

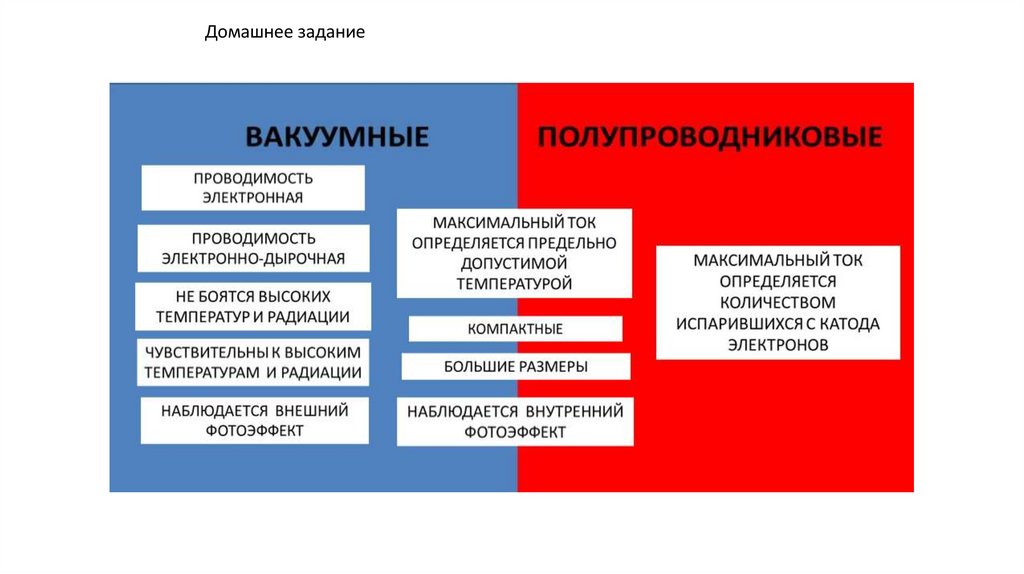

Домашнее задание
