1.

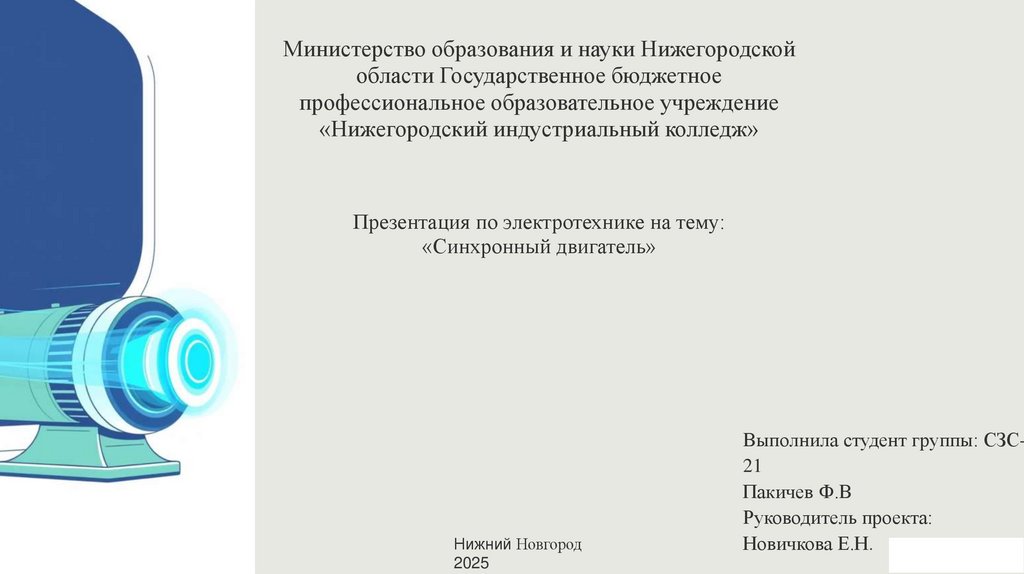

Министерство образования и науки Нижегородской
области Государственное бюджетное
профессиональное образовательное учреждение
«Нижегородский индустриальный колледж»
Презентация по электротехнике на тему:
«Синхронный двигатель»
Нижний Новгород
2025
Выполнила студент группы: СЗС21
Пакичев Ф.В
Руководитель проекта:
Новичкова Е.Н.

2.

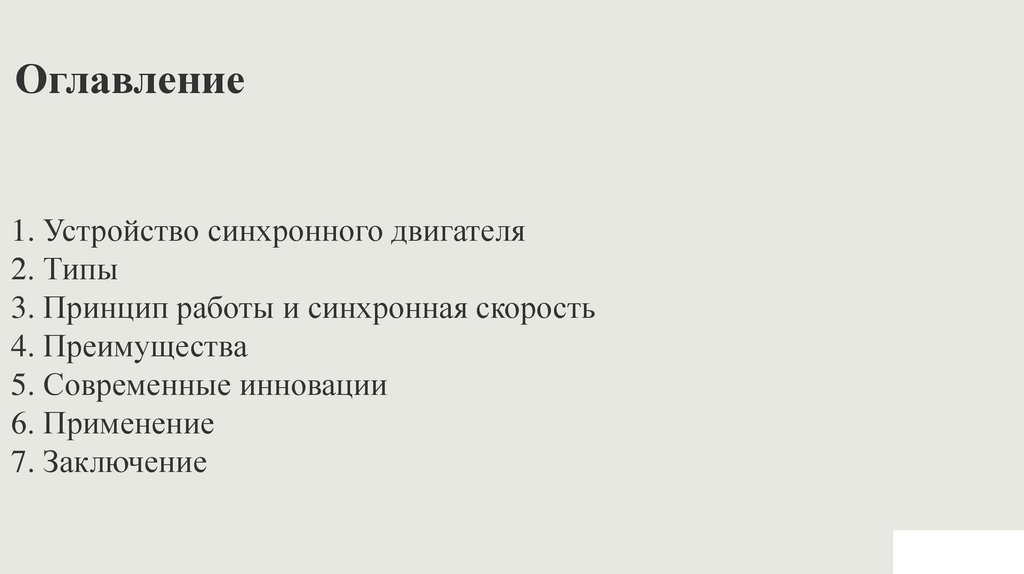

Оглавление
1. Устройство синхронного двигателя
2. Типы
3. Принцип работы и синхронная скорость
4. Преимущества
5. Современные инновации
6. Применение
7. Заключение

3.

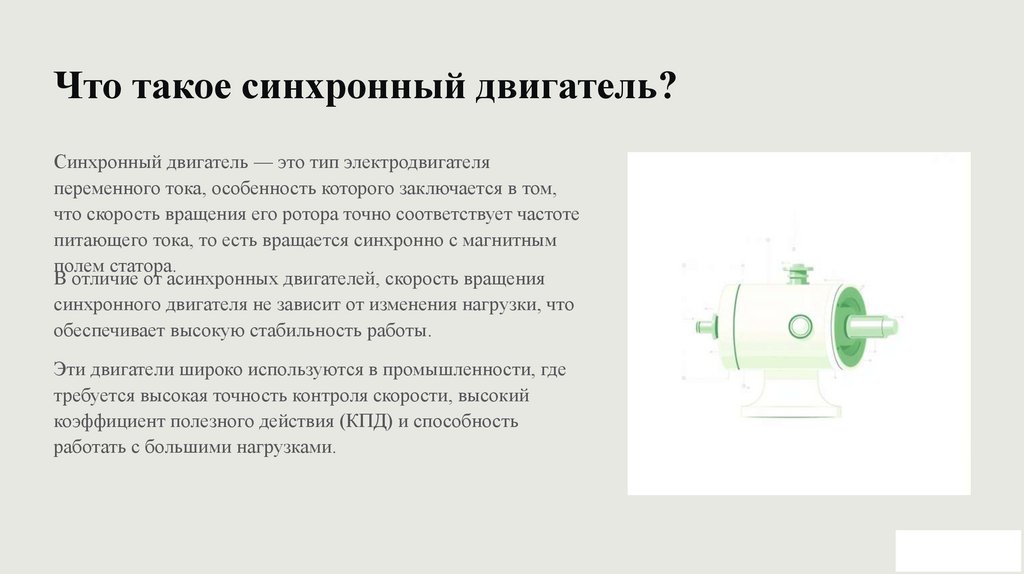

Что такое синхронный двигатель?
Синхронный двигатель — это тип электродвигателя
переменного тока, особенность которого заключается в том,
что скорость вращения его ротора точно соответствует частоте
питающего тока, то есть вращается синхронно с магнитным
полем статора.
В отличие от асинхронных двигателей, скорость вращения
синхронного двигателя не зависит от изменения нагрузки, что
обеспечивает высокую стабильность работы.
Эти двигатели широко используются в промышленности, где
требуется высокая точность контроля скорости, высокий
коэффициент полезного действия (КПД) и способность
работать с большими нагрузками.

4.

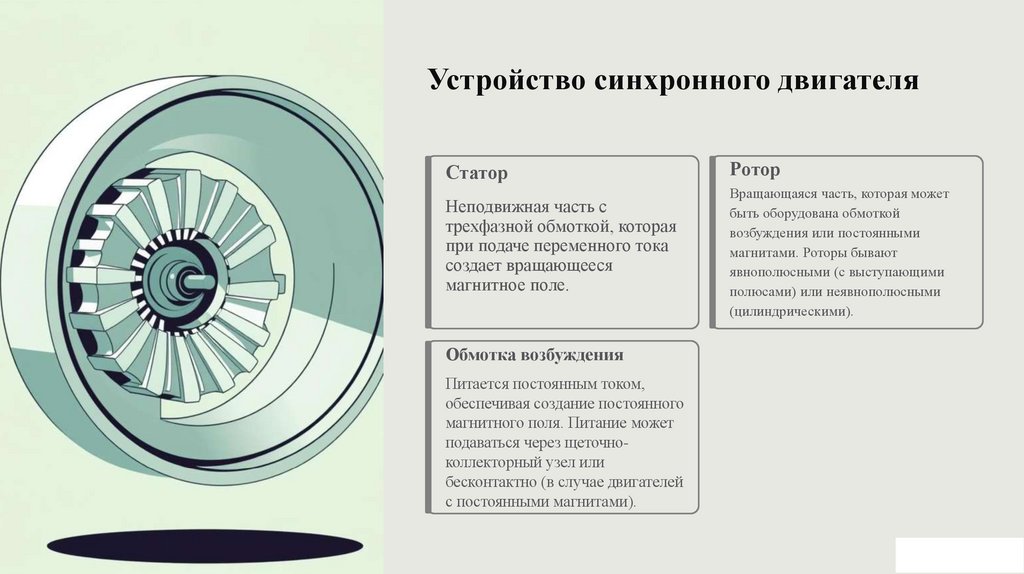

Устройство синхронного двигателя
Статор
Ротор
Неподвижная часть с
трехфазной обмоткой, которая
при подаче переменного тока
создает вращающееся
магнитное поле.
Вращающаяся часть, которая может
быть оборудована обмоткой
возбуждения или постоянными
магнитами. Роторы бывают
явнополюсными (с выступающими
полюсами) или неявнополюсными
(цилиндрическими).
Обмотка возбуждения
Питается постоянным током,
обеспечивая создание постоянного
магнитного поля. Питание может
подаваться через щеточноколлекторный узел или
бесконтактно (в случае двигателей
с постоянными магнитами).

5.

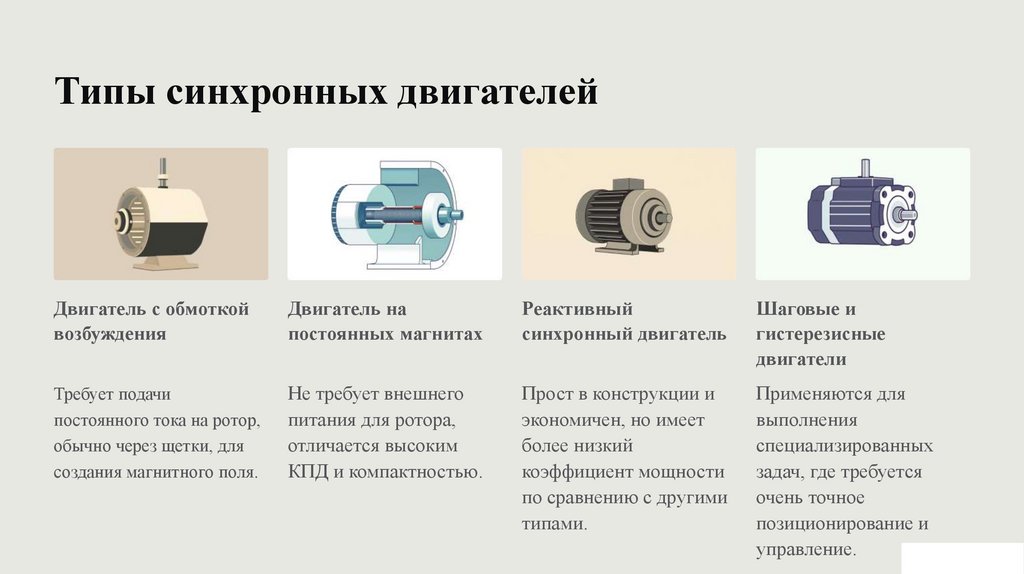

Типы синхронных двигателей
Двигатель с обмоткой
возбуждения
Двигатель на
постоянных магнитах
Реактивный
синхронный двигатель
Шаговые и
гистерезисные
двигатели
Требует подачи
постоянного тока на ротор,
обычно через щетки, для
создания магнитного поля.
Не требует внешнего
питания для ротора,
отличается высоким
КПД и компактностью.
Прост в конструкции и
экономичен, но имеет
более низкий
коэффициент мощности
по сравнению с другими
типами.
Применяются для
выполнения
специализированных
задач, где требуется
очень точное
позиционирование и
управление.

6.

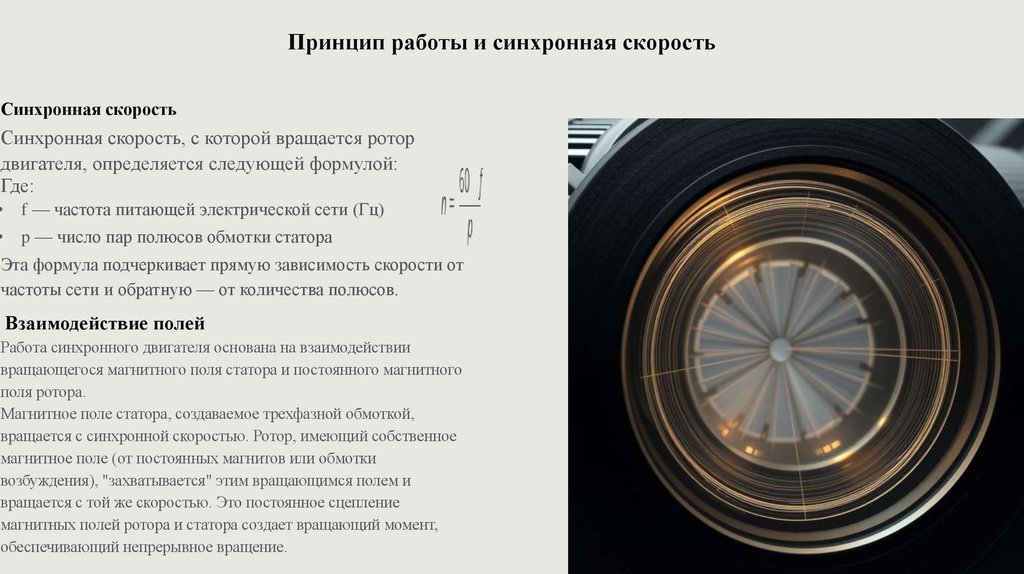

Принцип работы и синхронная скорость
Синхронная скорость
Синхронная скорость, с которой вращается ротор
двигателя, определяется следующей формулой:
Где:
• f — частота питающей электрической сети (Гц)
• p — число пар полюсов обмотки статора
Эта формула подчеркивает прямую зависимость скорости от
частоты сети и обратную — от количества полюсов.
Взаимодействие полей
Работа синхронного двигателя основана на взаимодействии
вращающегося магнитного поля статора и постоянного магнитного
поля ротора.
Магнитное поле статора, создаваемое трехфазной обмоткой,
вращается с синхронной скоростью. Ротор, имеющий собственное
магнитное поле (от постоянных магнитов или обмотки
возбуждения), "захватывается" этим вращающимся полем и
вращается с той же скоростью. Это постоянное сцепление
магнитных полей ротора и статора создает вращающий момент,
обеспечивающий непрерывное вращение.

7.

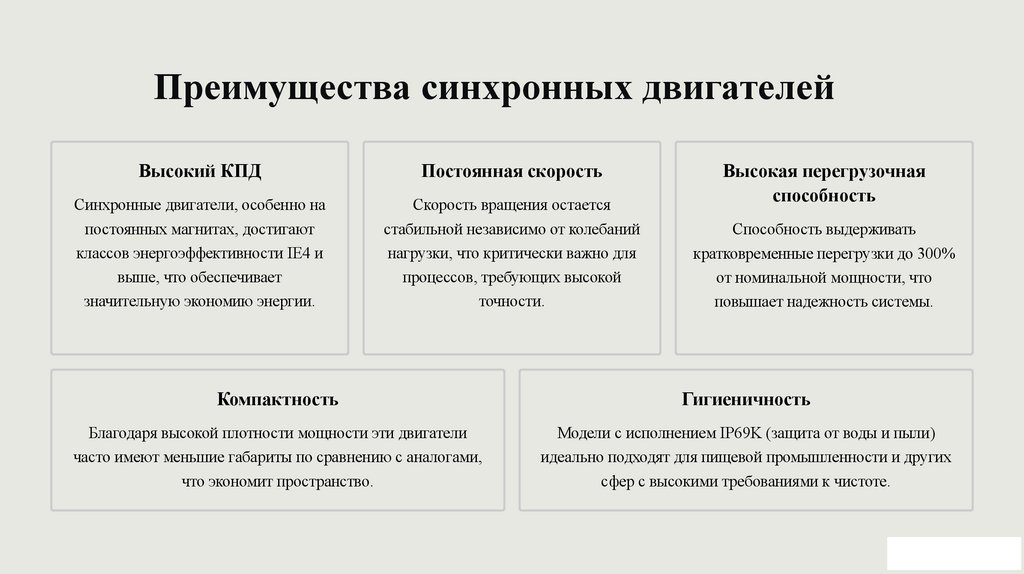

Преимущества синхронных двигателей
Высокий КПД
Постоянная скорость
Синхронные двигатели, особенно на
постоянных магнитах, достигают
классов энергоэффективности IE4 и
выше, что обеспечивает
Скорость вращения остается
стабильной независимо от колебаний
нагрузки, что критически важно для
процессов, требующих высокой
значительную экономию энергии.
точности.
Высокая перегрузочная
способность
Способность выдерживать
кратковременные перегрузки до 300%
от номинальной мощности, что
повышает надежность системы.
Компактность
Гигиеничность
Благодаря высокой плотности мощности эти двигатели
часто имеют меньшие габариты по сравнению с аналогами,
что экономит пространство.
Модели с исполнением IP69K (защита от воды и пыли)
идеально подходят для пищевой промышленности и других
сфер с высокими требованиями к чистоте.

8.

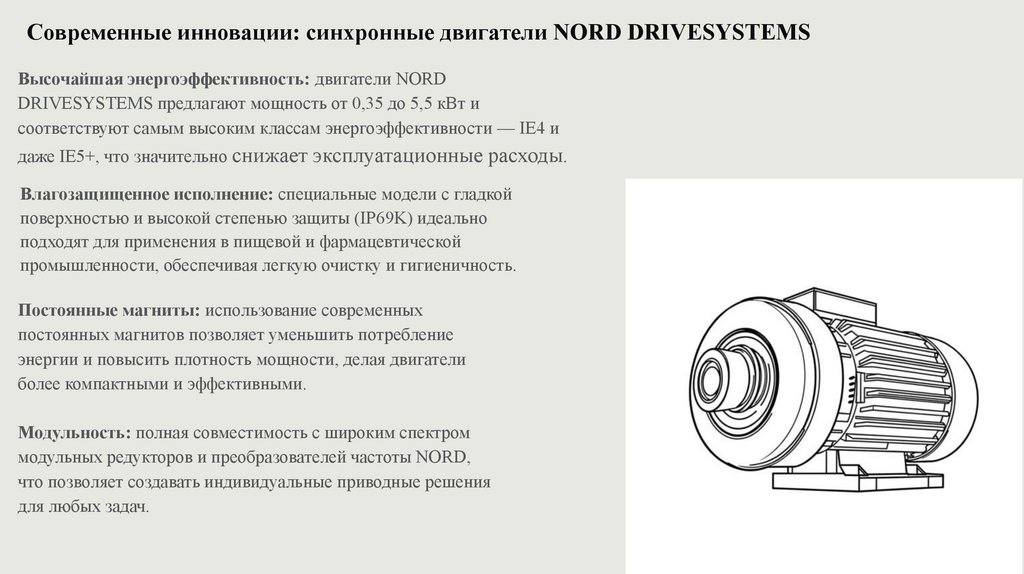

Современные инновации: синхронные двигатели NORD DRIVESYSTEMS
Высочайшая энергоэффективность: двигатели NORD
DRIVESYSTEMS предлагают мощность от 0,35 до 5,5 кВт и
соответствуют самым высоким классам энергоэффективности — IE4 и
даже IE5+, что значительно снижает эксплуатационные расходы.
Влагозащищенное исполнение: специальные модели с гладкой
поверхностью и высокой степенью защиты (IP69K) идеально
подходят для применения в пищевой и фармацевтической
промышленности, обеспечивая легкую очистку и гигиеничность.
Постоянные магниты: использование современных
постоянных магнитов позволяет уменьшить потребление
энергии и повысить плотность мощности, делая двигатели
более компактными и эффективными.
Модульность: полная совместимость с широким спектром
модульных редукторов и преобразователей частоты NORD,
что позволяет создавать индивидуальные приводные решения
для любых задач.

9.

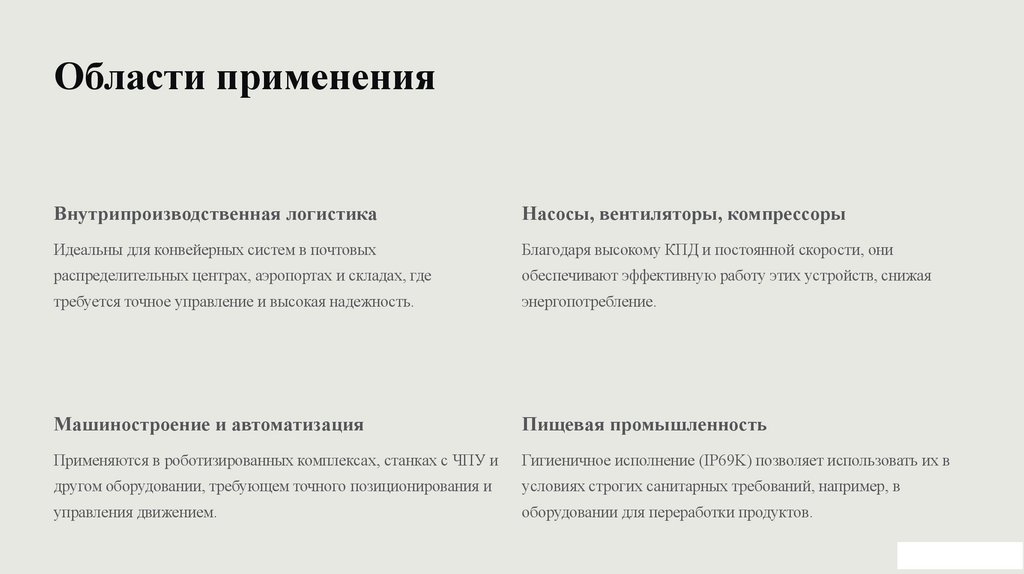

Области применения
Внутрипроизводственная логистика
Насосы, вентиляторы, компрессоры
Идеальны для конвейерных систем в почтовых
Благодаря высокому КПД и постоянной скорости, они
распределительных центрах, аэропортах и складах, где
обеспечивают эффективную работу этих устройств, снижая
требуется точное управление и высокая надежность.
энергопотребление.
Машиностроение и автоматизация
Пищевая промышленность
Применяются в роботизированных комплексах, станках с ЧПУ и
Гигиеничное исполнение (IP69K) позволяет использовать их в
другом оборудовании, требующем точного позиционирования и
условиях строгих санитарных требований, например, в
управления движением.
оборудовании для переработки продуктов.

10.

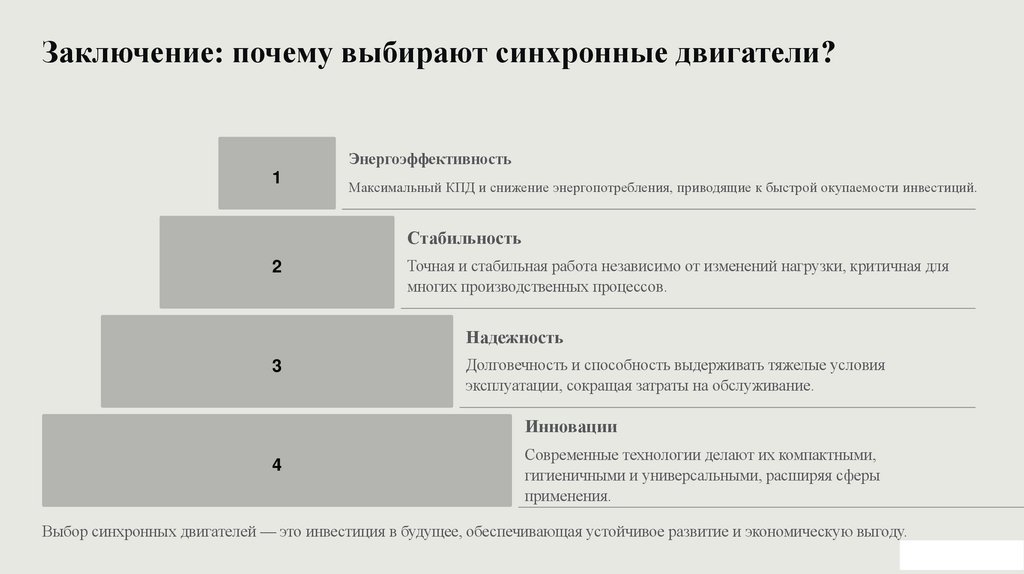

Заключение: почему выбирают синхронные двигатели?
Энергоэффективность
1
Максимальный КПД и снижение энергопотребления, приводящие к быстрой окупаемости инвестиций.
Стабильность
2
Точная и стабильная работа независимо от изменений нагрузки, критичная для
многих производственных процессов.
Надежность
3
Долговечность и способность выдерживать тяжелые условия
эксплуатации, сокращая затраты на обслуживание.
Инновации
4
Современные технологии делают их компактными,
гигиеничными и универсальными, расширяя сферы
применения.
Выбор синхронных двигателей — это инвестиция в будущее, обеспечивающая устойчивое развитие и экономическую выгоду.

11.

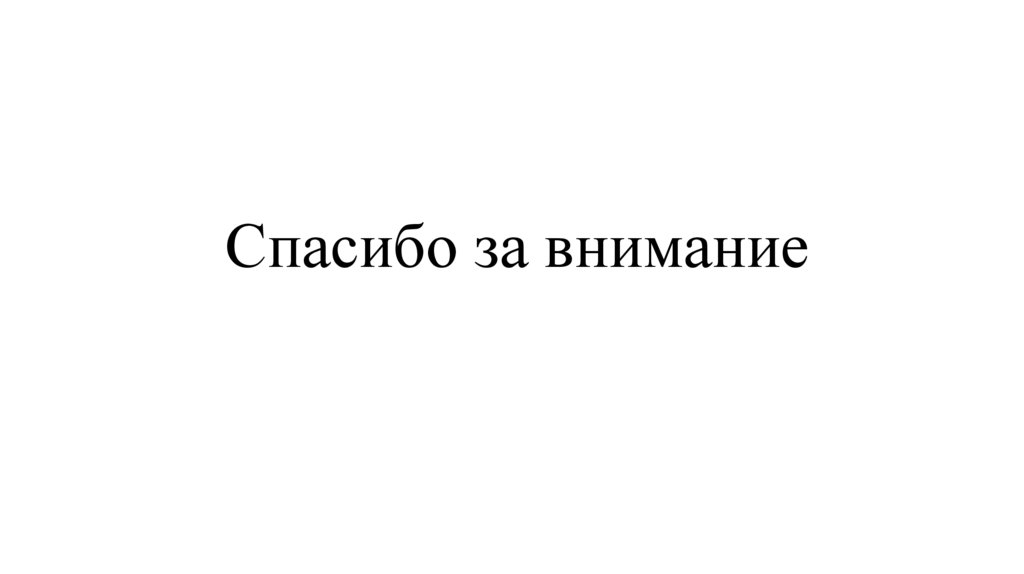

Спасибо за внимание
