1. Защитное заземление

2.

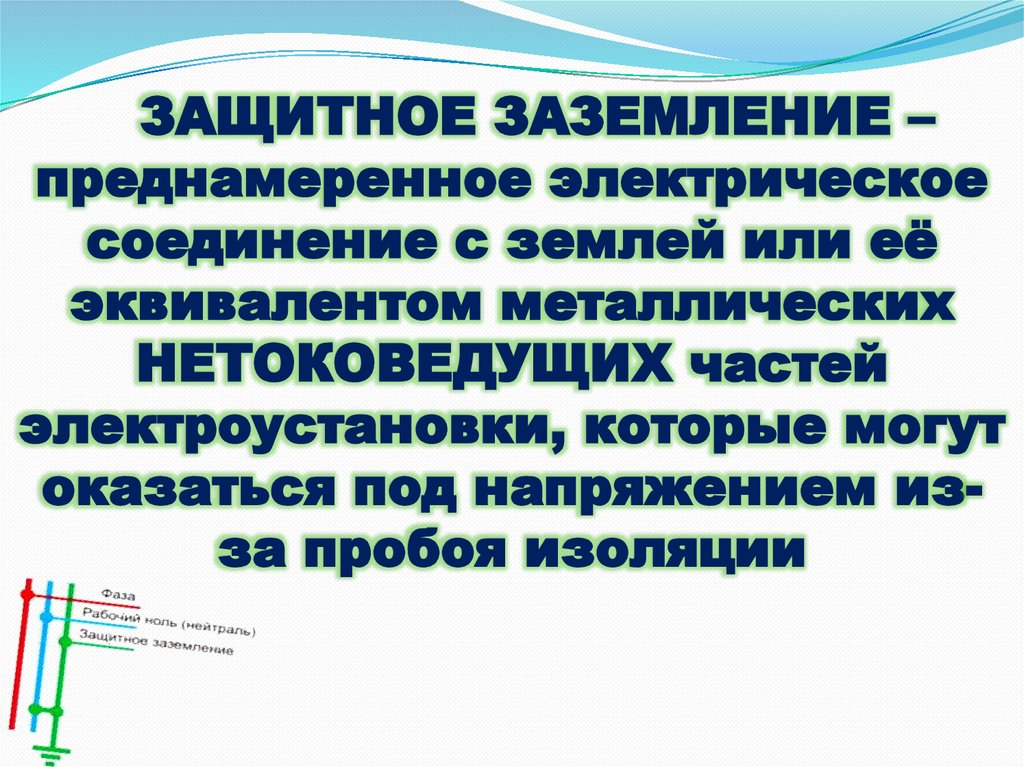

ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ –
преднамеренное электрическое
соединение с землей или её
эквивалентом металлических
НЕТОКОВЕДУЩИХ частей
электроустановки, которые могут
оказаться под напряжением изза пробоя изоляции

3.

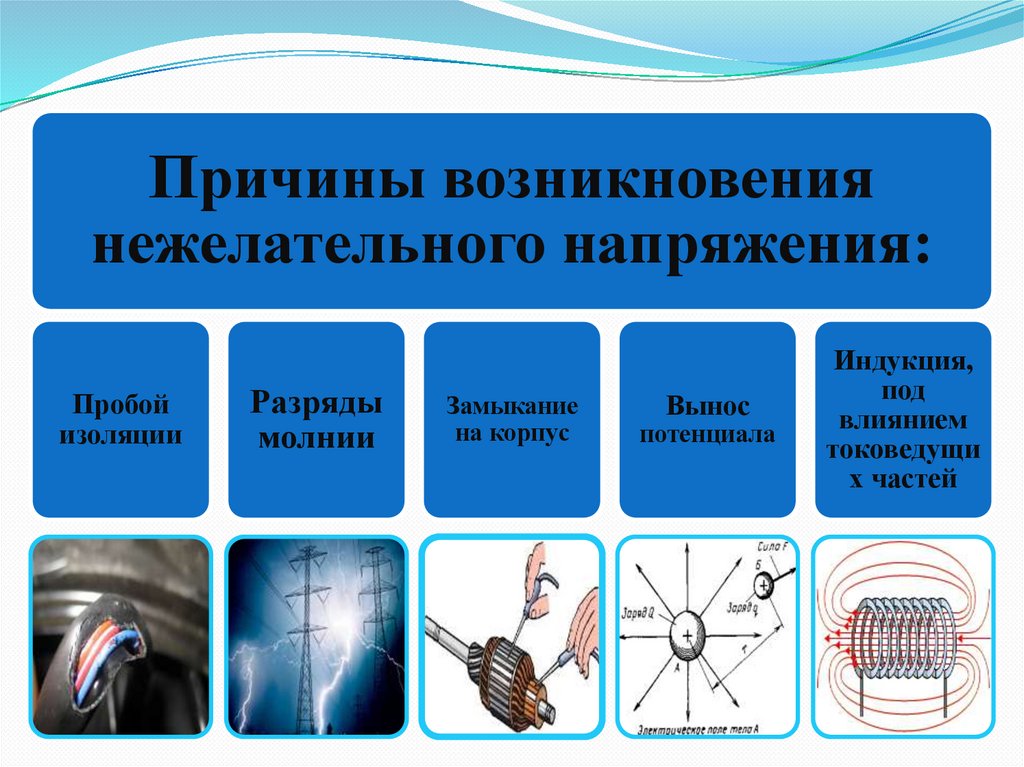

Причины возникновения
нежелательного напряжения:
Пробой
изоляции
Разряды
молнии
Замыкание
на корпус
Вынос
потенциала
Индукция,
под
влиянием
токоведущи
х частей

4.

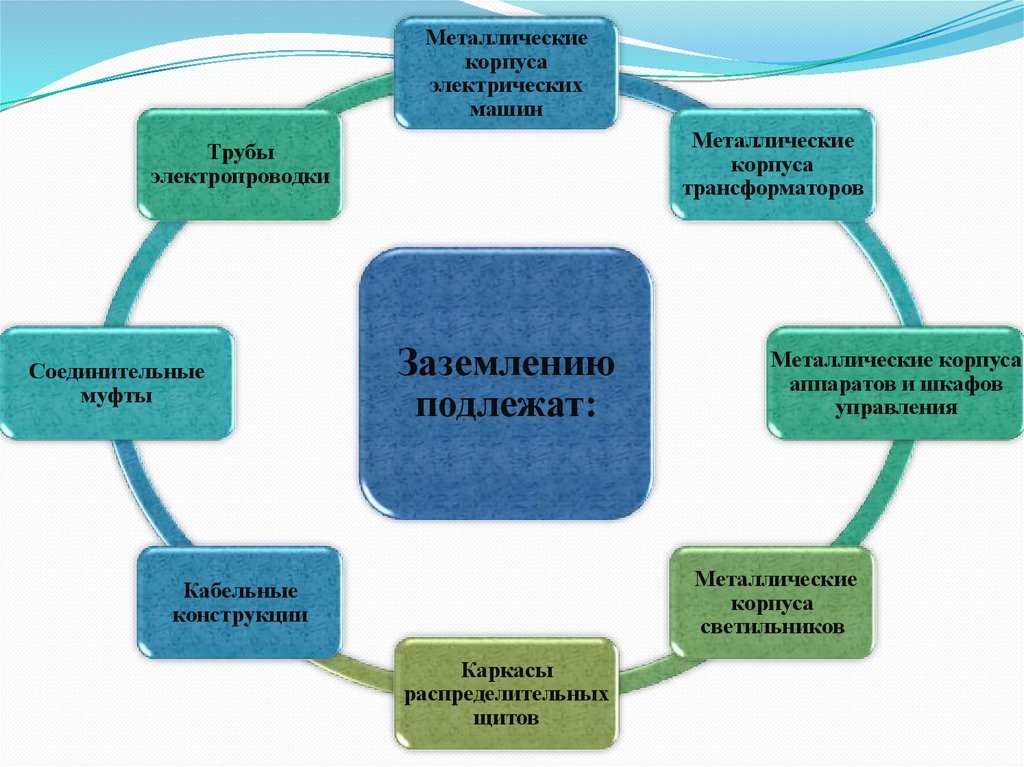

Металлические
корпуса
электрических
машин
Металлические
корпуса
трансформаторов
Трубы
электропроводки
Соединительные
муфты
Заземлению
подлежат:
Металлические корпуса
аппаратов и шкафов
управления
Металлические
корпуса
светильников
Кабельные
конструкции
Каркасы
распределительных
щитов

5.

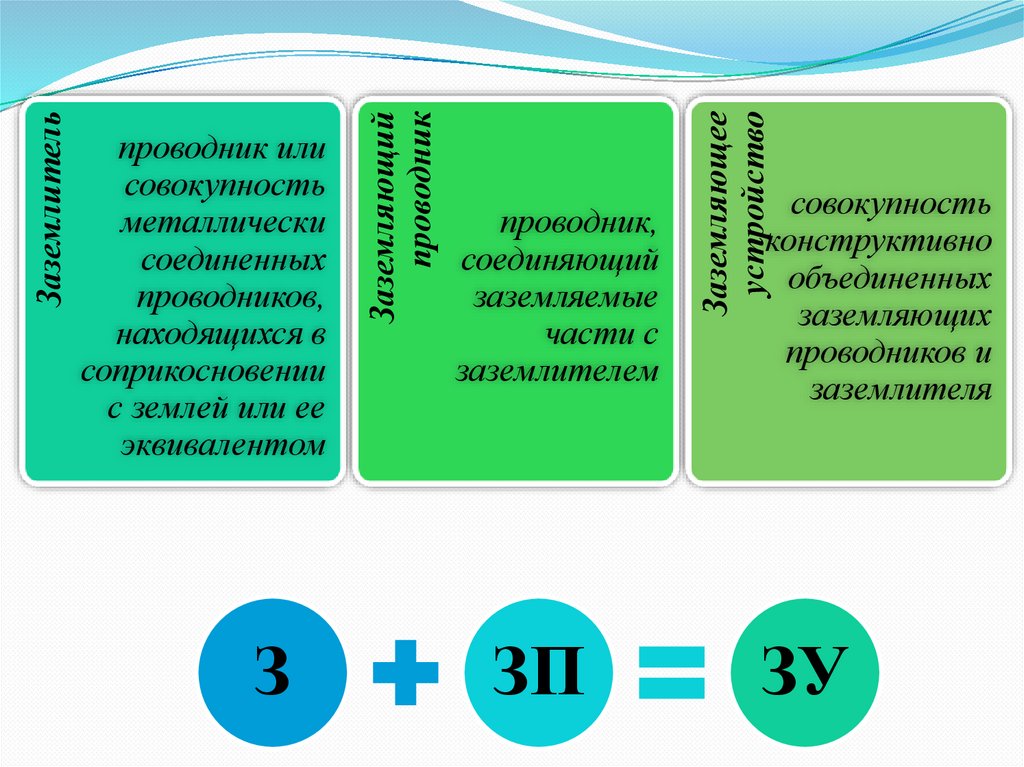

З
проводник,
соединяющий
заземляемые
части с
заземлителем
ЗП
Заземляющее
устройство
Заземляющий
проводник
Заземлитель
проводник или
совокупность
металлически
соединенных
проводников,
находящихся в
соприкосновении
с землей или ее
эквивалентом
совокупность
конструктивно
объединенных
заземляющих
проводников и
заземлителя
ЗУ

6.

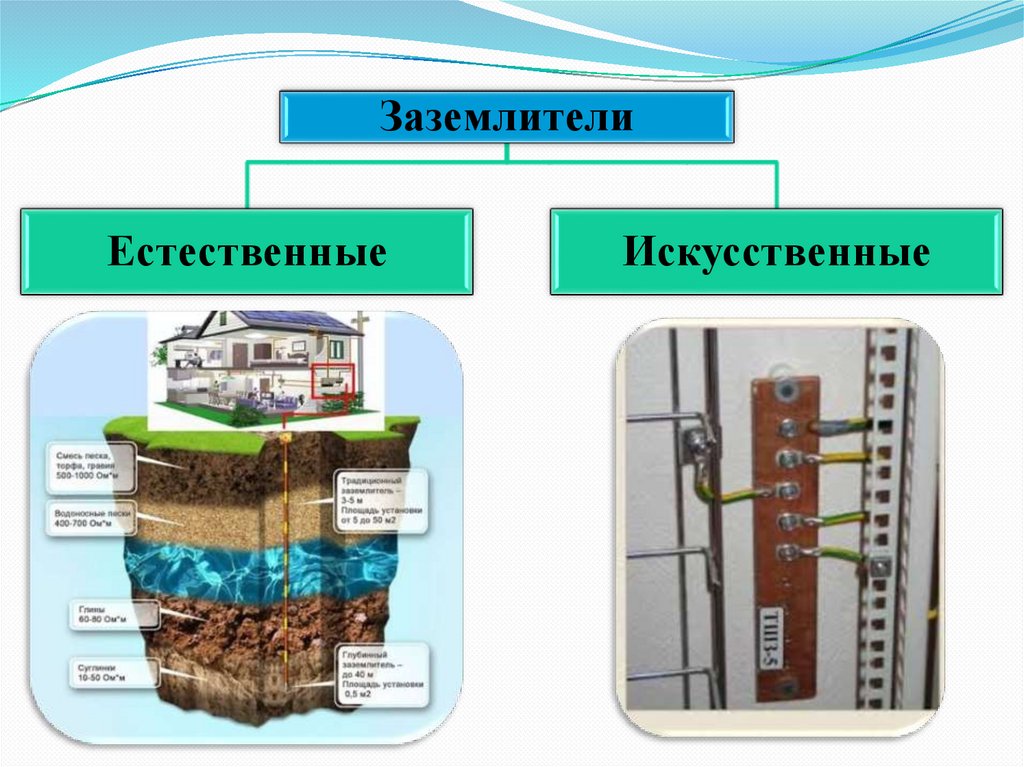

Заземлители
Естественные
Искусственные

7.

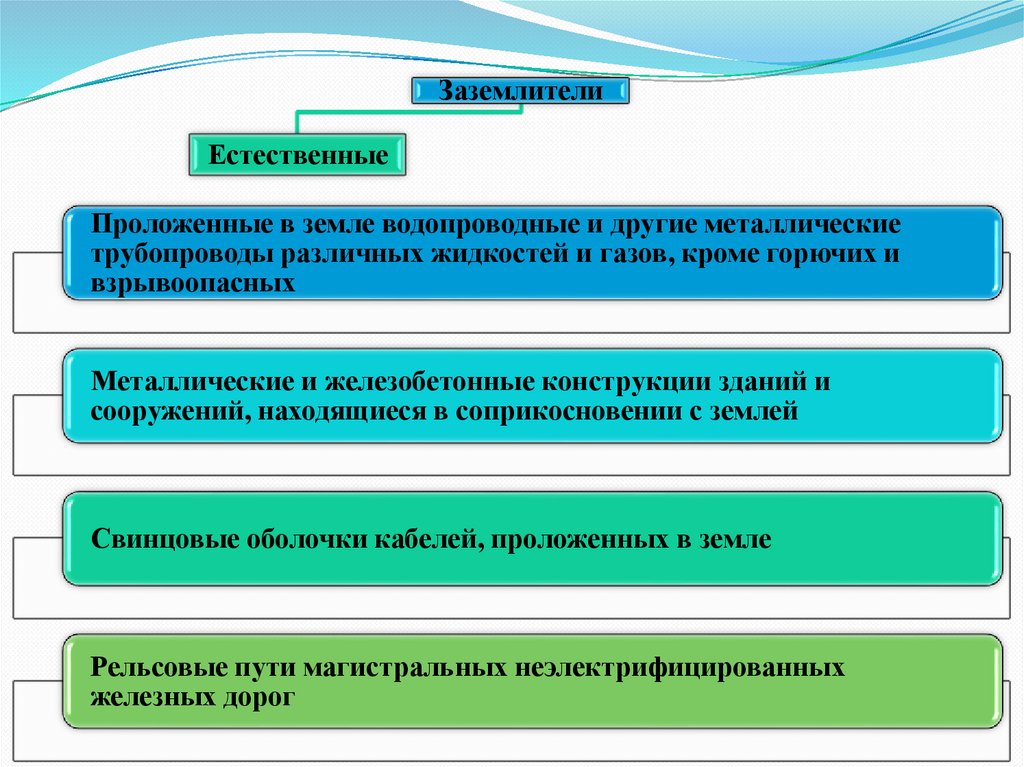

Заземлители
Естественные
Проложенные в земле водопроводные и другие металлические
трубопроводы различных жидкостей и газов, кроме горючих и
взрывоопасных
Металлические и железобетонные конструкции зданий и
сооружений, находящиеся в соприкосновении с землей
Свинцовые оболочки кабелей, проложенных в земле
Рельсовые пути магистральных неэлектрифицированных
железных дорог

8.

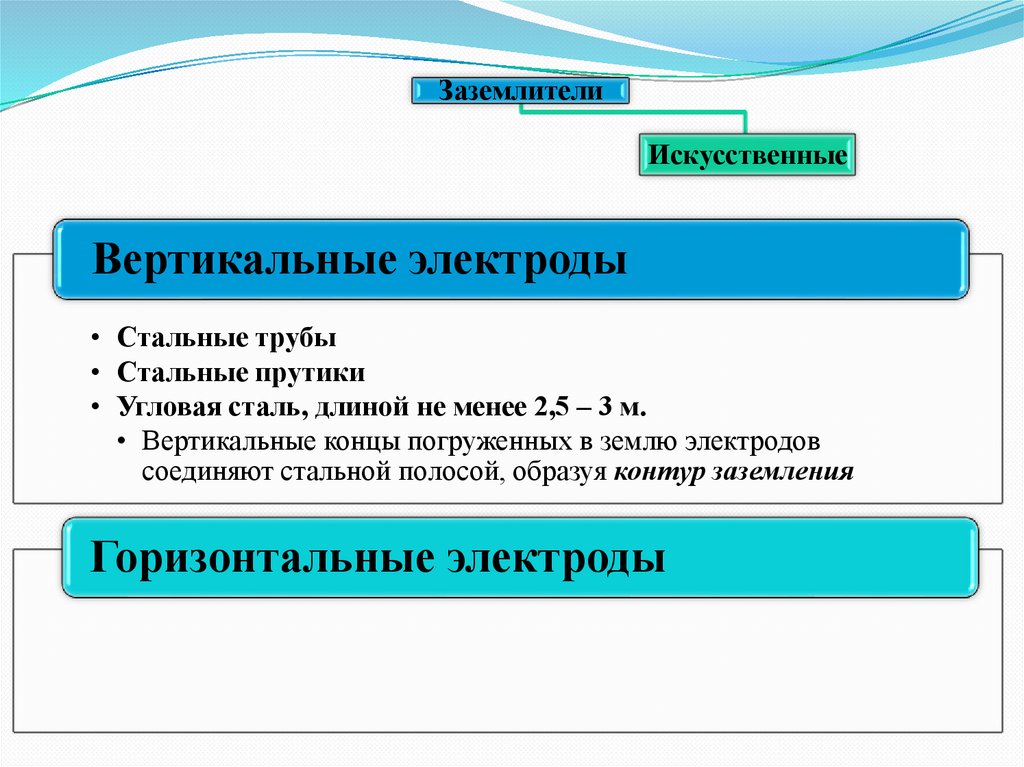

Заземлители

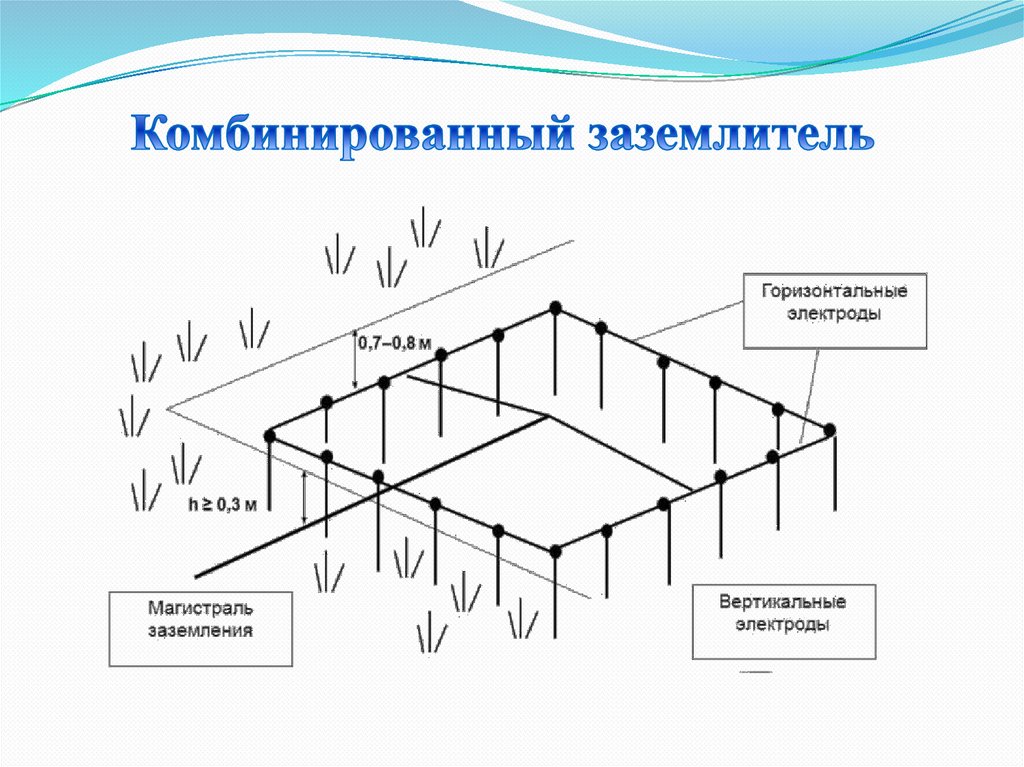

Искусственные

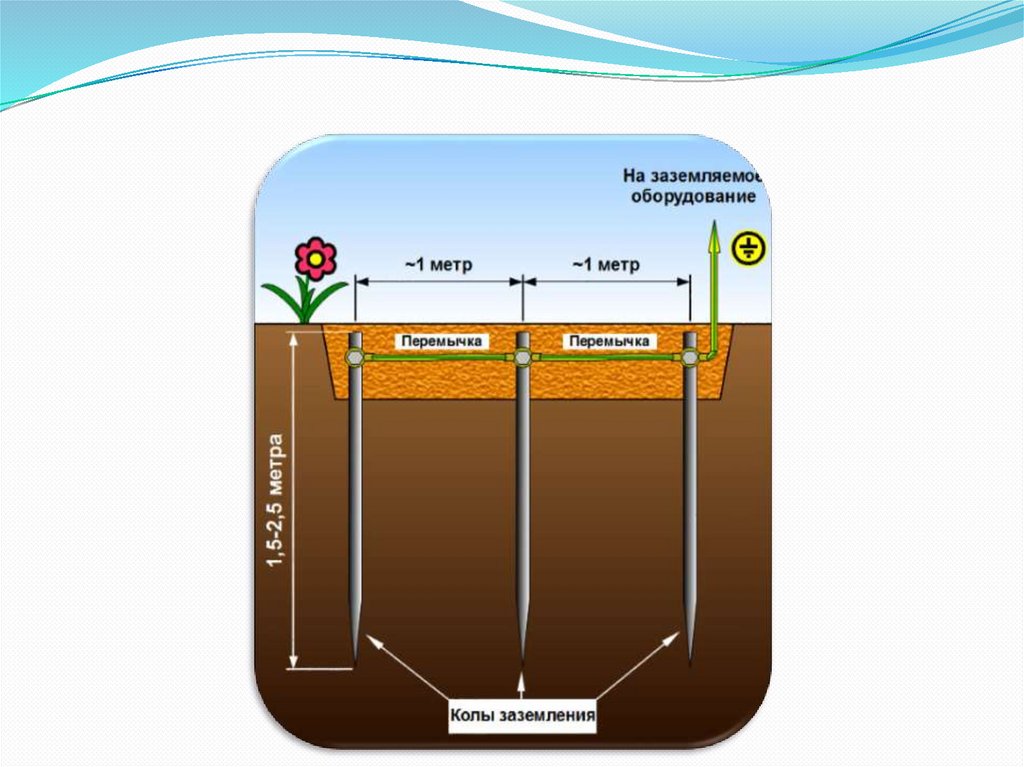

Вертикальные электроды
• Стальные трубы
• Стальные прутики
• Угловая сталь, длиной не менее 2,5 – 3 м.
• Вертикальные концы погруженных в землю электродов
соединяют стальной полосой, образуя контур заземления
Горизонтальные электроды

9.

10.

11.

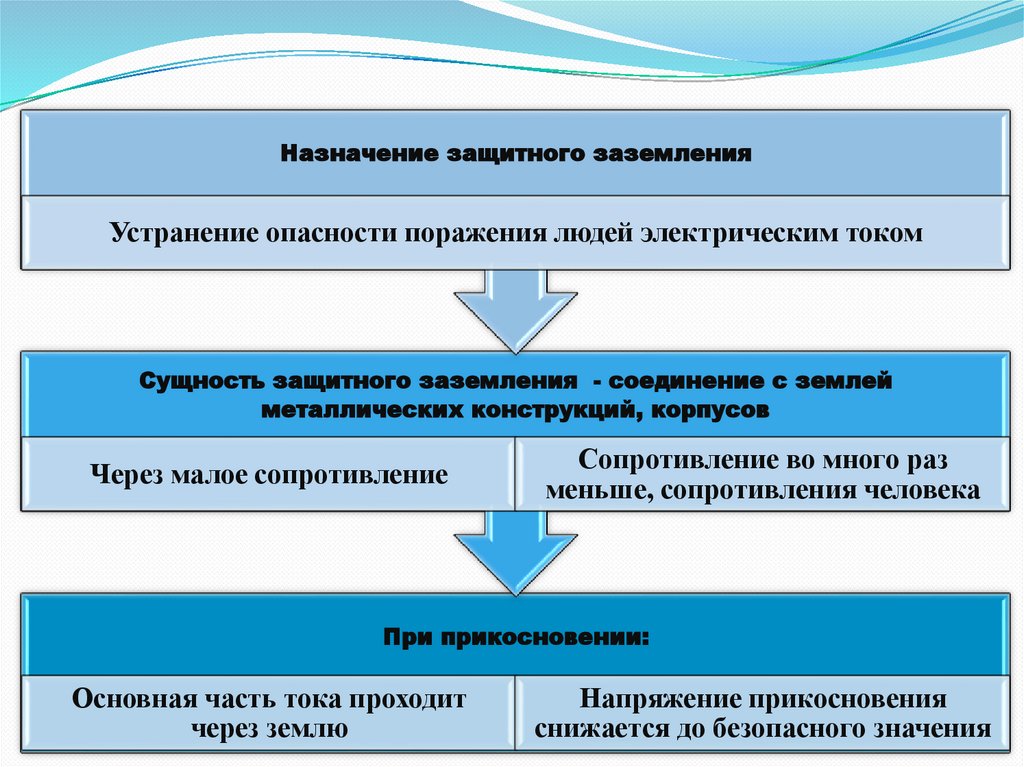

Назначение защитного заземления
Устранение опасности поражения людей электрическим током
Сущность защитного заземления - соединение с землей
металлических конструкций, корпусов
Через малое сопротивление
Сопротивление во много раз
меньше, сопротивления человека
При прикосновении:
Основная часть тока проходит
через землю
Напряжение прикосновения
снижается до безопасного значения

12.

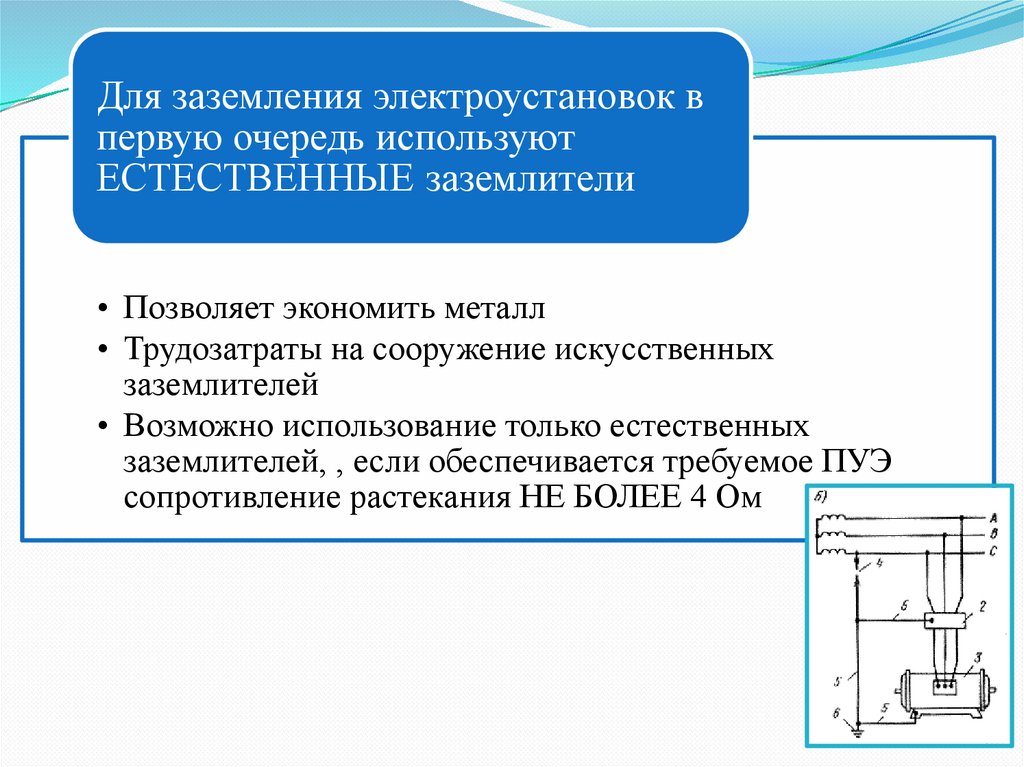

Для заземления электроустановок в
первую очередь используют
ЕСТЕСТВЕННЫЕ заземлители
• Позволяет экономить металл
• Трудозатраты на сооружение искусственных
заземлителей
• Возможно использование только естественных
заземлителей, , если обеспечивается требуемое ПУЭ
сопротивление растекания НЕ БОЛЕЕ 4 Ом

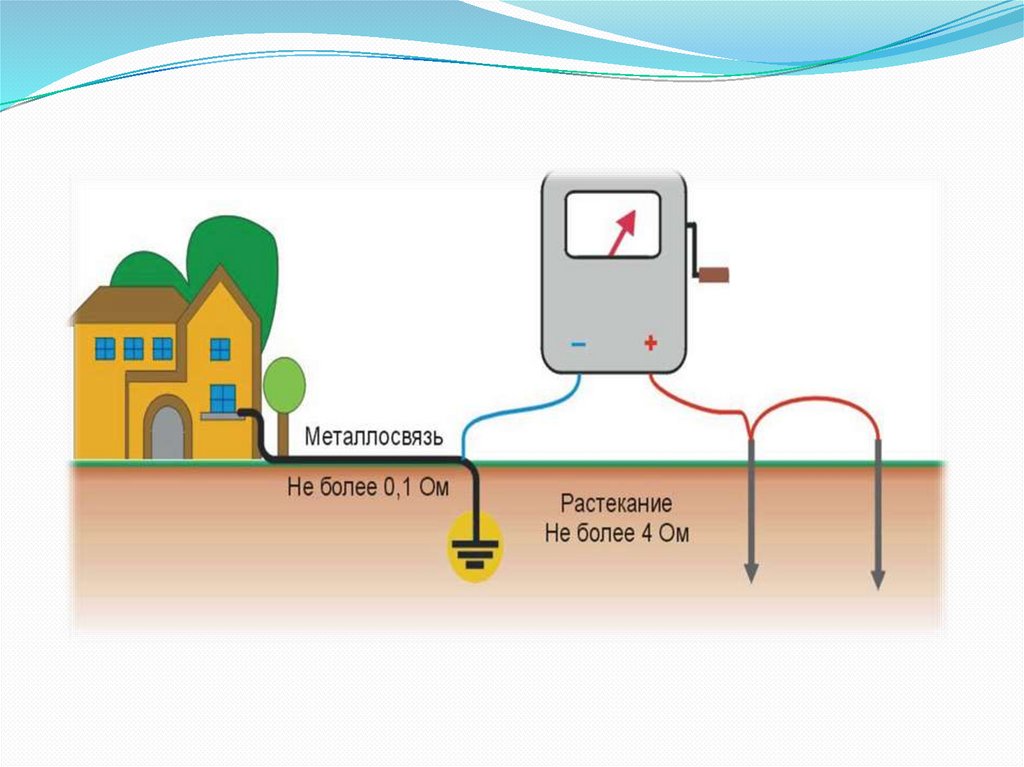

13.

14.

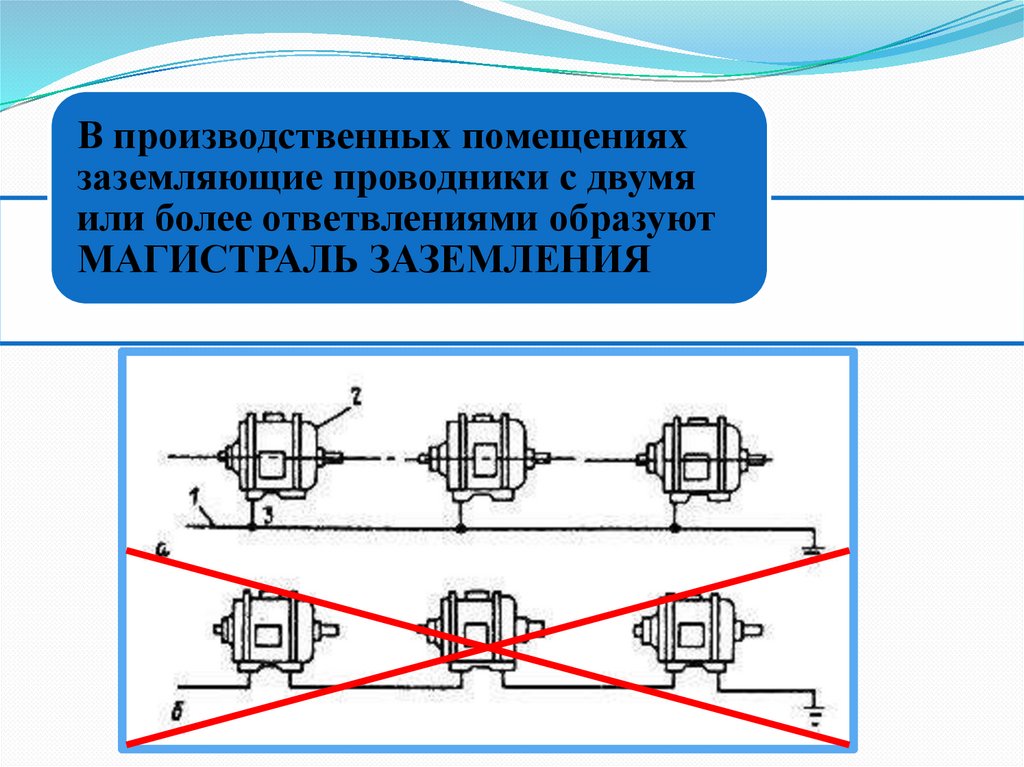

В производственных помещениях
заземляющие проводники с двумя
или более ответвлениями образуют
МАГИСТРАЛЬ ЗАЗЕМЛЕНИЯ

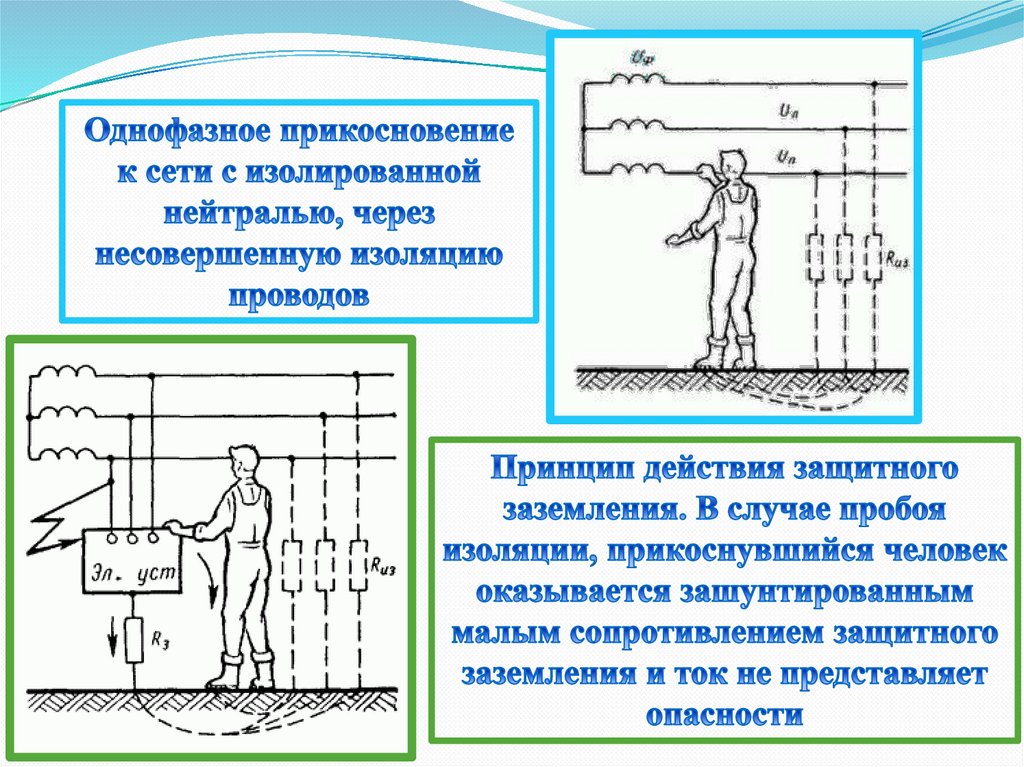

15.

16.

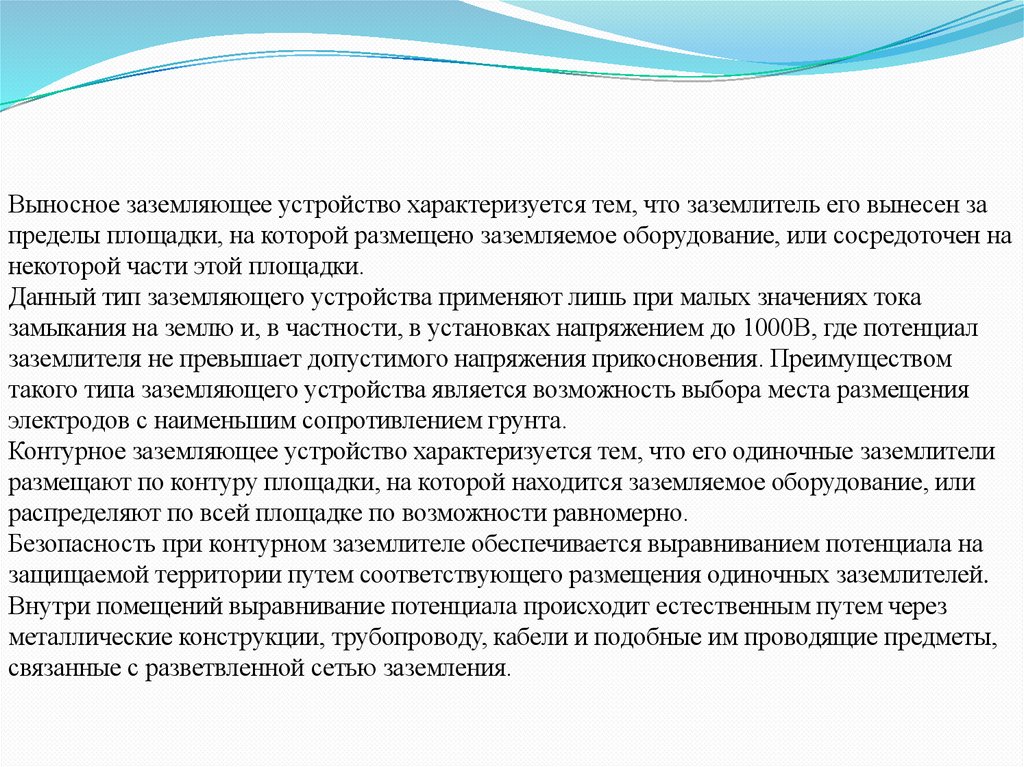

Выносное заземляющее устройство характеризуется тем, что заземлитель его вынесен за
пределы площадки, на которой размещено заземляемое оборудование, или сосредоточен на
некоторой части этой площадки.
Данный тип заземляющего устройства применяют лишь при малых значениях тока
замыкания на землю и, в частности, в установках напряжением до 1000В, где потенциал
заземлителя не превышает допустимого напряжения прикосновения. Преимуществом
такого типа заземляющего устройства является возможность выбора места размещения
электродов с наименьшим сопротивлением грунта.
Контурное заземляющее устройство характеризуется тем, что его одиночные заземлители
размещают по контуру площадки, на которой находится заземляемое оборудование, или
распределяют по всей площадке по возможности равномерно.
Безопасность при контурном заземлителе обеспечивается выравниванием потенциала на
защищаемой территории путем соответствующего размещения одиночных заземлителей.
Внутри помещений выравнивание потенциала происходит естественным путем через
металлические конструкции, трубопроводу, кабели и подобные им проводящие предметы,
связанные с разветвленной сетью заземления.
