1. Snímek 1

Pozemné staviteľstvo I.
ÚSTAV POZEMNÉHO STAVITEĽSTVA
PREDNÁŠKA č. 9 - POKRAČOVANIE
Riešenie otvorov v nosných a nenosných konštrukciách – preklady, okná a
dvere
Prednášajúci :
Cvičiaci:
doc. Ing. Danica Košičanová, PhD.
Ing. Igor Hančovský
Ing. Štefan Gorás
Košice, september – december 2023
Technická univerzita v Košiciach, Stavebná fakulta, Ústav pozemného staviteľstva

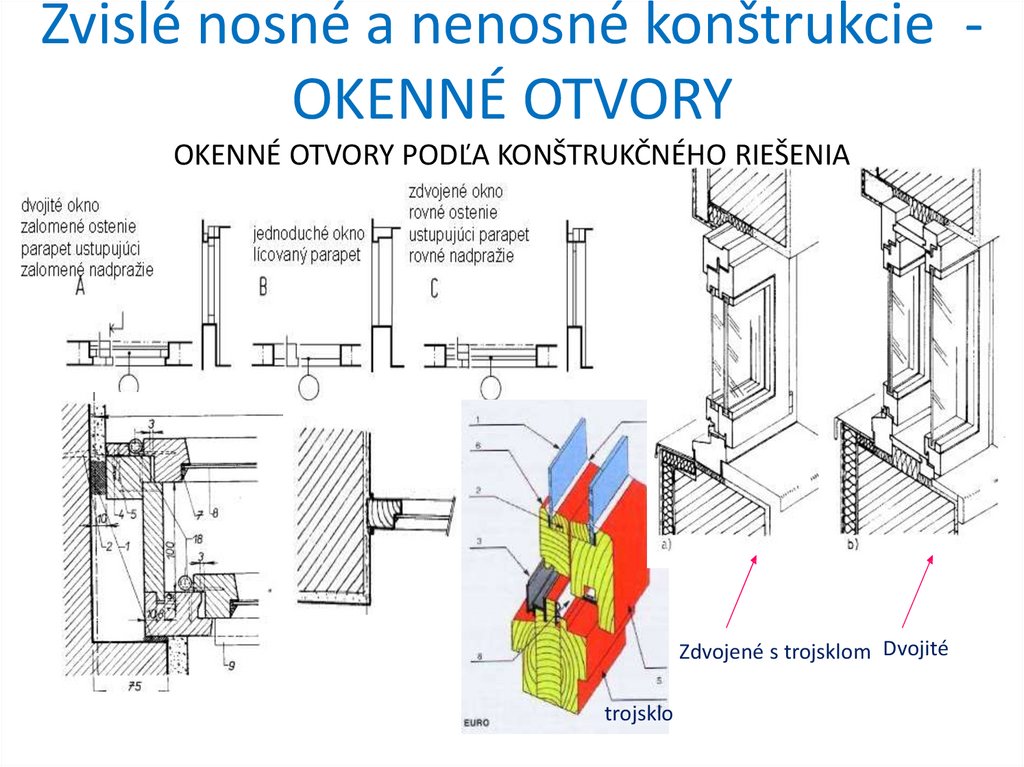

2. Zvislé nosné a nenosné konštrukcie - OKENNÉ OTVORY OKENNÉ OTVORY PODĽA KONŠTRUKČNÉHO RIEŠENIA

Zvislé nosné a nenosné konštrukcie OKENNÉ OTVORY
OKENNÉ OTVORY PODĽA KONŠTRUKČNÉHO RIEŠENIA
Zdvojené s trojsklom Dvojité
trojsklo

3. OKNÁ

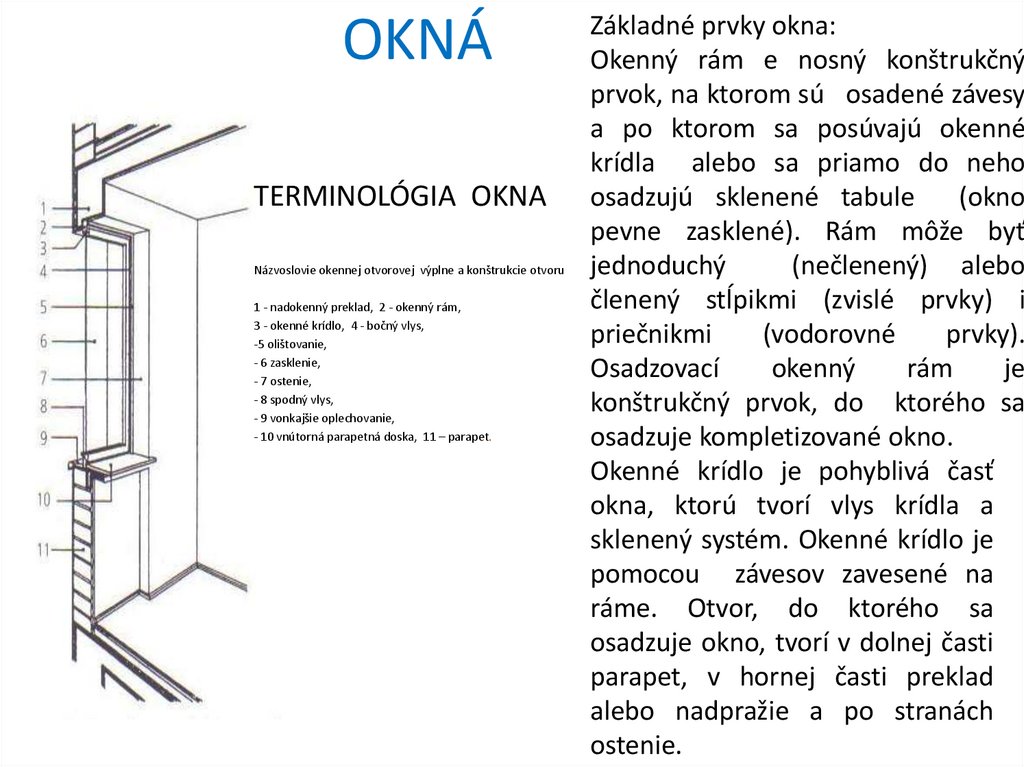

TERMINOLÓGIA OKNA
Názvoslovie okennej otvorovej výplne a konštrukcie otvoru
1 - nadokenný preklad, 2 - okenný rám,
3 - okenné krídlo, 4 - bočný vlys,
-5 olištovanie,
- 6 zasklenie,
- 7 ostenie,
- 8 spodný vlys,
- 9 vonkajšie oplechovanie,
- 10 vnútorná parapetná doska, 11 – parapet.
Základné prvky okna:
Okenný rám e nosný konštrukčný
prvok, na ktorom sú osadené závesy
a po ktorom sa posúvajú okenné
krídla alebo sa priamo do neho
osadzujú sklenené tabule
(okno
pevne zasklené). Rám môže byť
jednoduchý
(nečlenený) alebo
členený stĺpikmi (zvislé prvky) i
priečnikmi
(vodorovné
prvky).
Osadzovací
okenný
rám
je
konštrukčný prvok, do ktorého sa
osadzuje kompletizované okno.
Okenné krídlo je pohyblivá časť
okna, ktorú tvorí vlys krídla a
sklenený systém. Okenné krídlo je
pomocou závesov zavesené na
ráme. Otvor, do ktorého sa
osadzuje okno, tvorí v dolnej časti
parapet, v hornej časti preklad
alebo nadpražie a po stranách
ostenie.

4. OKNÁ

TERMINOLÓGIA OKNA

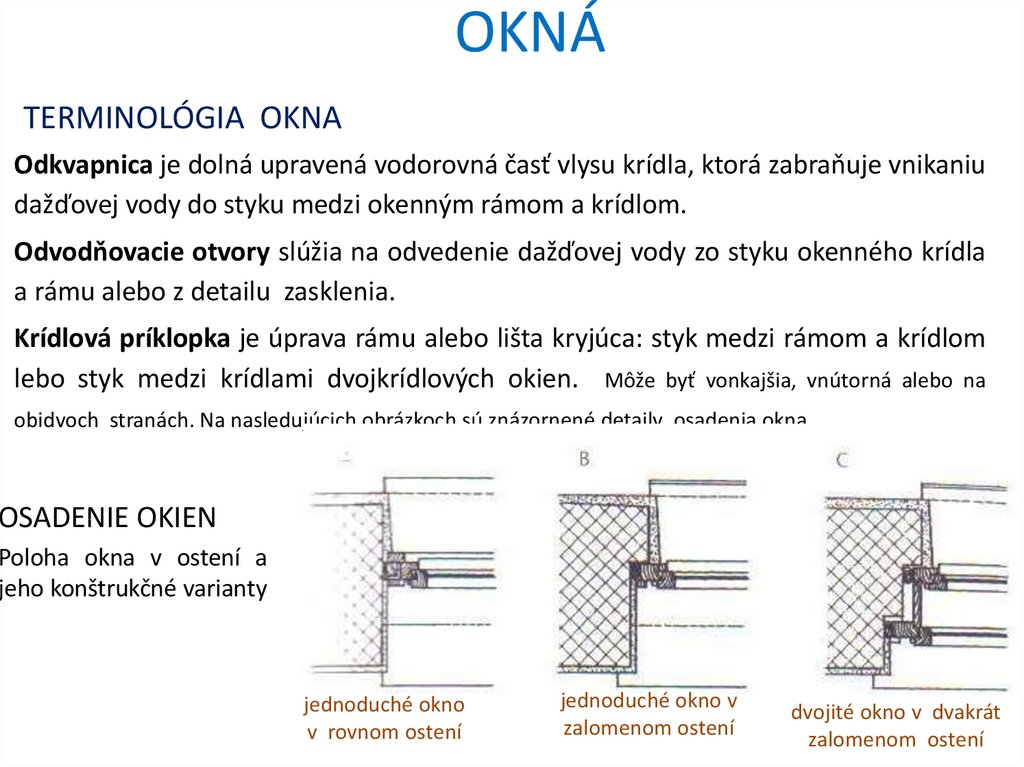

Odkvapnica je dolná upravená vodorovná časť vlysu krídla, ktorá zabraňuje vnikaniu
dažďovej vody do styku medzi okenným rámom a krídlom.
Odvodňovacie otvory slúžia na odvedenie dažďovej vody zo styku okenného krídla
a rámu alebo z detailu zasklenia.
Krídlová príklopka je úprava rámu alebo lišta kryjúca: styk medzi rámom a krídlom
lebo styk medzi krídlami dvojkrídlových okien. Môže byť vonkajšia, vnútorná alebo na
obidvoch stranách. Na nasledujúcich obrázkoch sú znázornené detaily osadenia okna.
OSADENIE OKIEN
Poloha okna v ostení a
jeho konštrukčné varianty
jednoduché okno
v rovnom ostení
jednoduché okno v
zalomenom ostení
dvojité okno v dvakrát
zalomenom ostení

5. OKNÁ

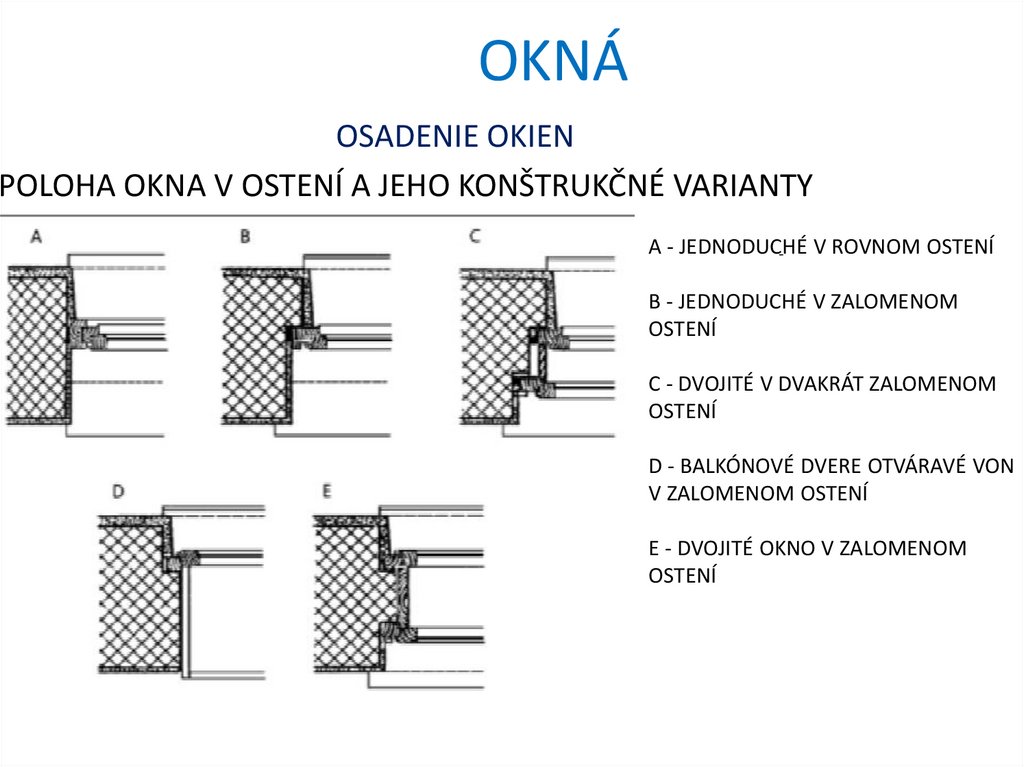

OSADENIE OKIEN
POLOHA OKNA V OSTENÍ A JEHO KONŠTRUKČNÉ VARIANTY
A - JEDNODUCHÉ V ROVNOM OSTENÍ
B - JEDNODUCHÉ V ZALOMENOM
OSTENÍ
C - DVOJITÉ V DVAKRÁT ZALOMENOM
OSTENÍ
D - BALKÓNOVÉ DVERE OTVÁRAVÉ VON
V ZALOMENOM OSTENÍ
E - DVOJITÉ OKNO V ZALOMENOM
OSTENÍ

6. OKNÁ

OSADENIE OKIEN

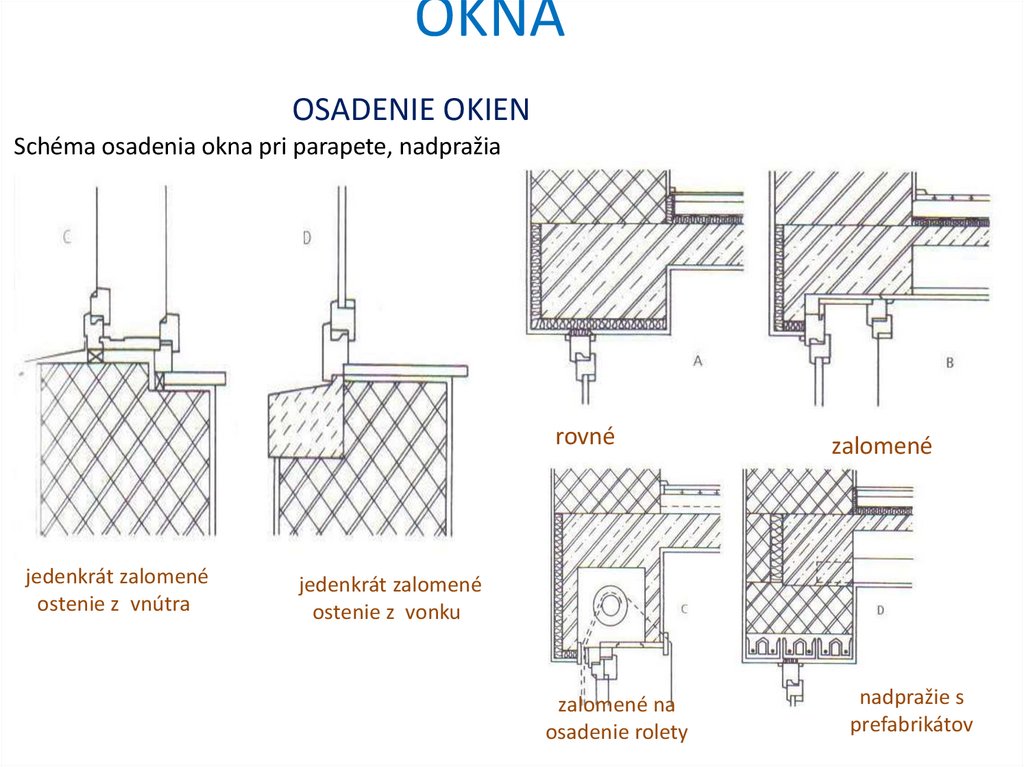

Schéma osadenia okna pri parapete, nadpražia
rovné
jedenkrát zalomené
ostenie z vnútra
zalomené
jedenkrát zalomené
ostenie z vonku
zalomené na
osadenie rolety
nadpražie s
prefabrikátov

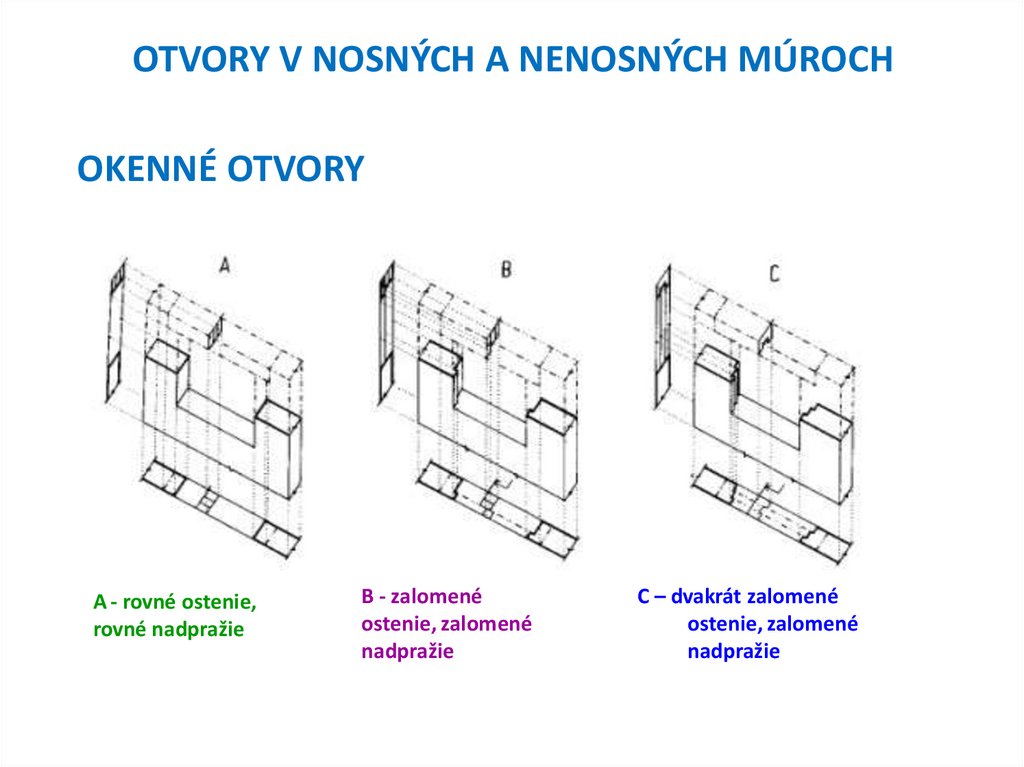

7. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

OKENNÉ OTVORY
A - rovné ostenie,
rovné nadpražie
B - zalomené
ostenie, zalomené
nadpražie
C – dvakrát zalomené
ostenie, zalomené
nadpražie

8. OKNÁ

1- okenný otvor
2- Koordinačný
rozmer
3 -okenný rám

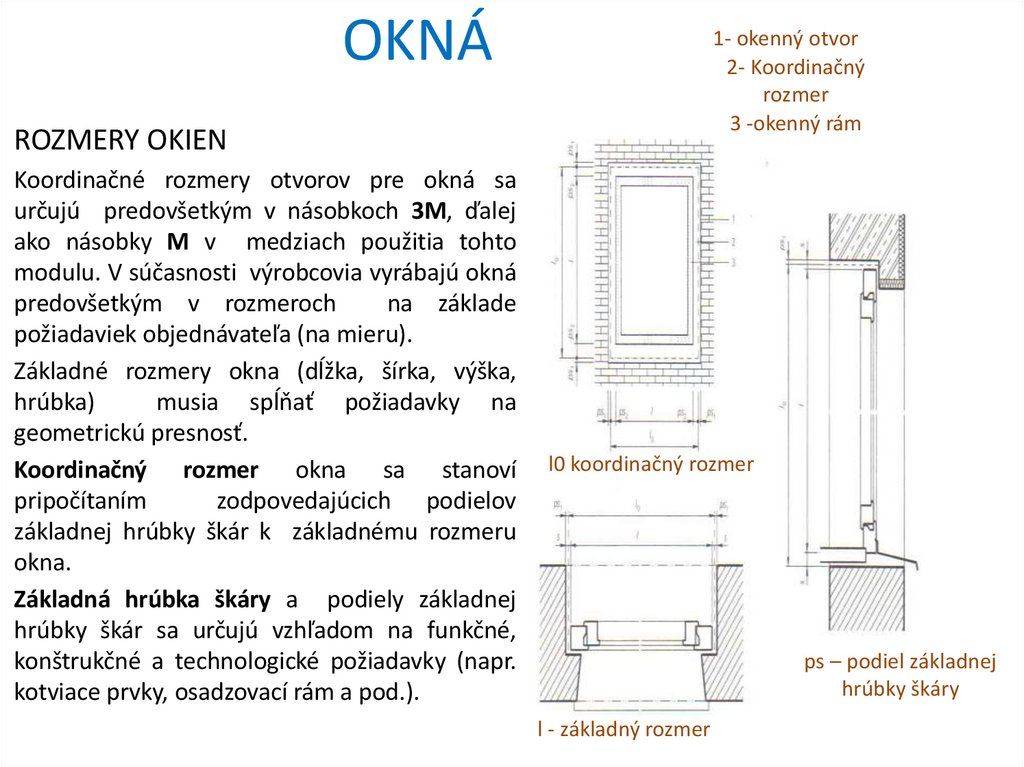

ROZMERY OKIEN
Koordinačné rozmery otvorov pre okná sa
určujú predovšetkým v násobkoch 3M, ďalej
ako násobky M v medziach použitia tohto
modulu. V súčasnosti výrobcovia vyrábajú okná
predovšetkým v rozmeroch
na základe
požiadaviek objednávateľa (na mieru).
Základné rozmery okna (dĺžka, šírka, výška,
hrúbka)
musia spĺňať požiadavky na
geometrickú presnosť.
Koordinačný rozmer okna sa stanoví
pripočítaním
zodpovedajúcich podielov
základnej hrúbky škár k základnému rozmeru
okna.
Základná hrúbka škáry a podiely základnej
hrúbky škár sa určujú vzhľadom na funkčné,
konštrukčné a technologické požiadavky (napr.
kotviace prvky, osadzovací rám a pod.).
l0 koordinačný rozmer
ps – podiel základnej
hrúbky škáry
l - základný rozmer

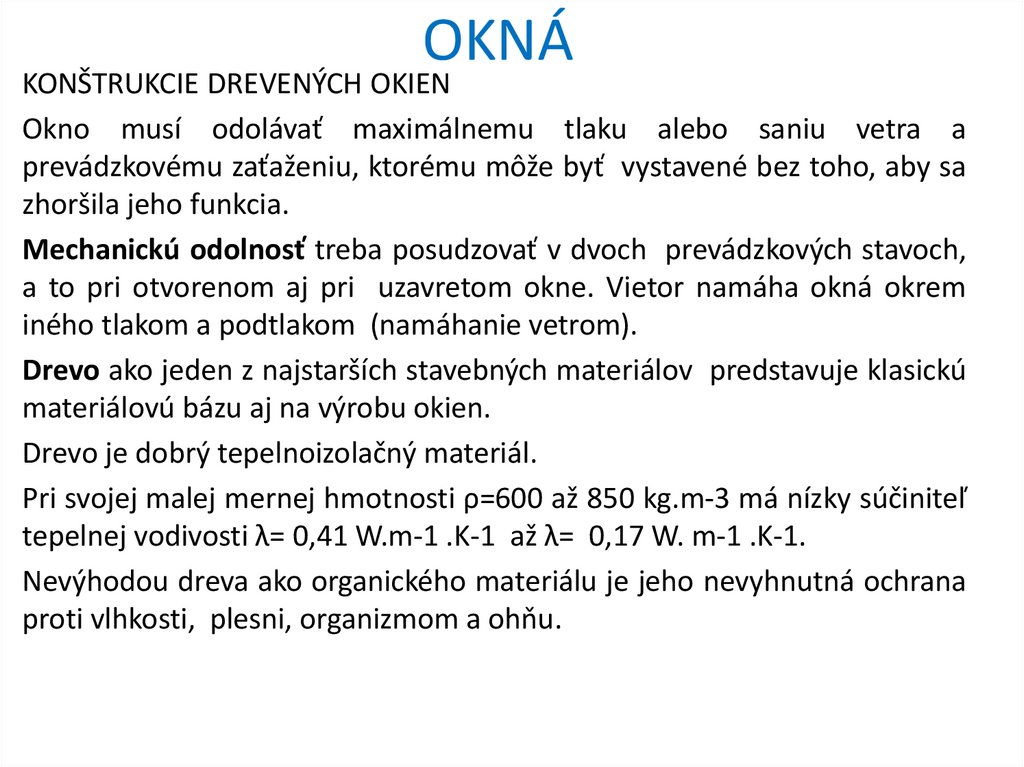

9. OKNÁ

KONŠTRUKCIE DREVENÝCH OKIEN
Okno musí odolávať maximálnemu tlaku alebo saniu vetra a
prevádzkovému zaťaženiu, ktorému môže byť vystavené bez toho, aby sa
zhoršila jeho funkcia.
Mechanickú odolnosť treba posudzovať v dvoch prevádzkových stavoch,
a to pri otvorenom aj pri uzavretom okne. Vietor namáha okná okrem
iného tlakom a podtlakom (namáhanie vetrom).
Drevo ako jeden z najstarších stavebných materiálov predstavuje klasickú
materiálovú bázu aj na výrobu okien.
Drevo je dobrý tepelnoizolačný materiál.
Pri svojej malej mernej hmotnosti ρ=600 až 850 kg.m-3 má nízky súčiniteľ
tepelnej vodivosti λ= 0,41 W.m-1 .K-1 až λ= 0,17 W. m-1 .K-1.
Nevýhodou dreva ako organického materiálu je jeho nevyhnutná ochrana
proti vlhkosti, plesni, organizmom a ohňu.

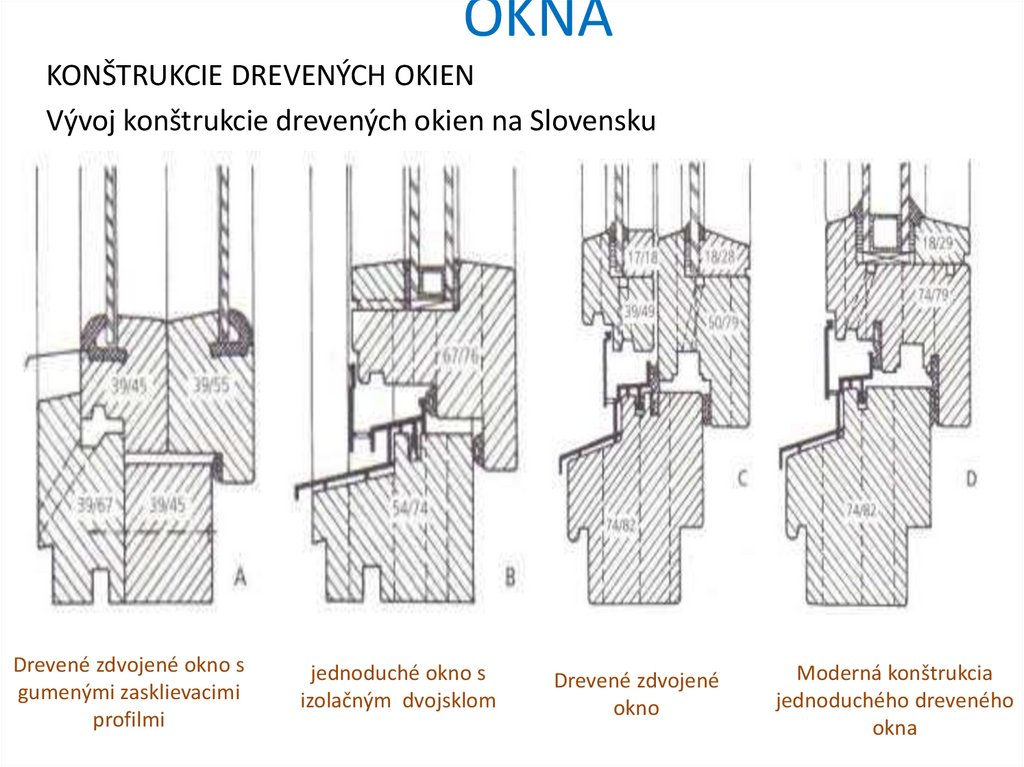

10. OKNÁ

KONŠTRUKCIE DREVENÝCH OKIEN
Vývoj konštrukcie drevených okien na Slovensku
Drevené zdvojené okno s
gumenými zasklievacimi
profilmi
jednoduché okno s
izolačným dvojsklom
Drevené zdvojené
okno
Moderná konštrukcia
jednoduchého dreveného
okna

11. OKNÁ

KONŠTRUKCIE PLASTOVÝCH OKIEN

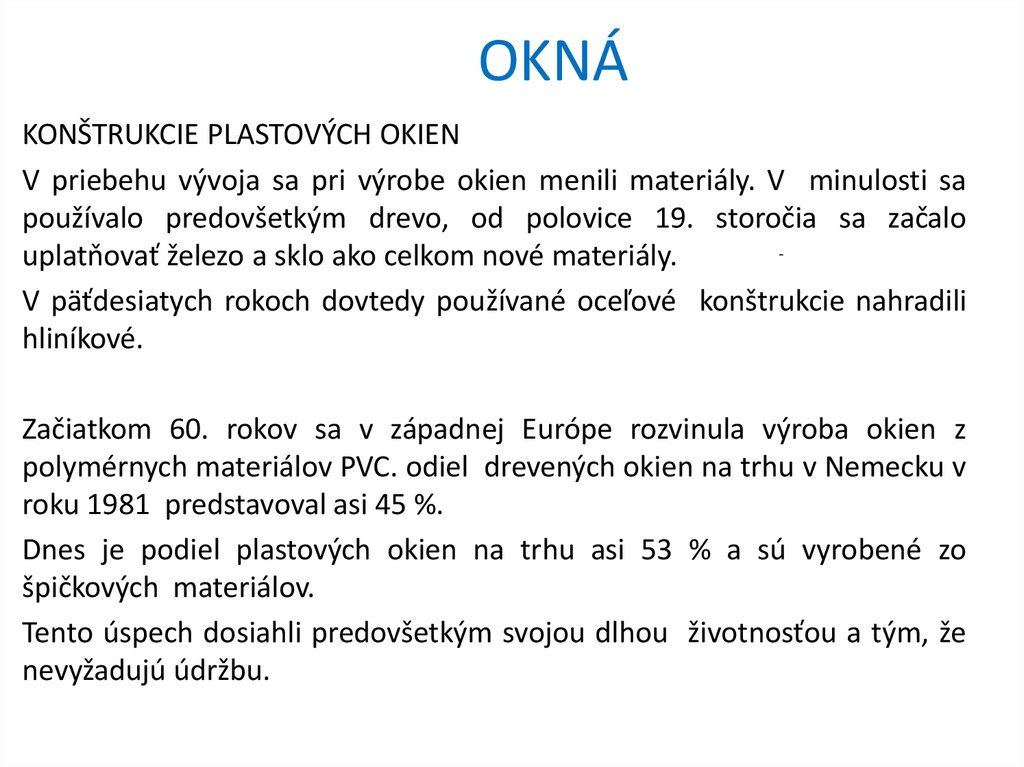

V priebehu vývoja sa pri výrobe okien menili materiály. V minulosti sa
používalo predovšetkým drevo, od polovice 19. storočia sa začalo
uplatňovať železo a sklo ako celkom nové materiály.
V päťdesiatych rokoch dovtedy používané oceľové konštrukcie nahradili
hliníkové.
Začiatkom 60. rokov sa v západnej Európe rozvinula výroba okien z
polymérnych materiálov PVC. odiel drevených okien na trhu v Nemecku v
roku 1981 predstavoval asi 45 %.
Dnes je podiel plastových okien na trhu asi 53 % a sú vyrobené zo
špičkových materiálov.
Tento úspech dosiahli predovšetkým svojou dlhou životnosťou a tým, že
nevyžadujú údržbu.

12. OKNÁ

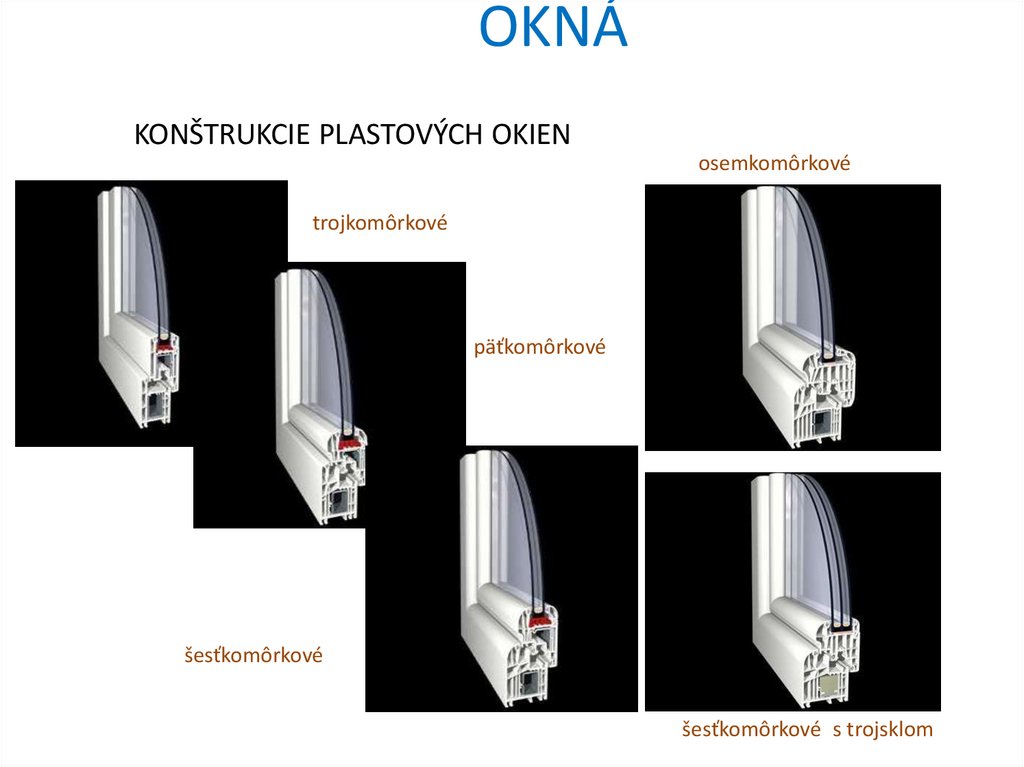

KONŠTRUKCIE PLASTOVÝCH OKIEN
osemkomôrkové
trojkomôrkové
päťkomôrkové
šesťkomôrkové
šesťkomôrkové s trojsklom

13. OKNÁ

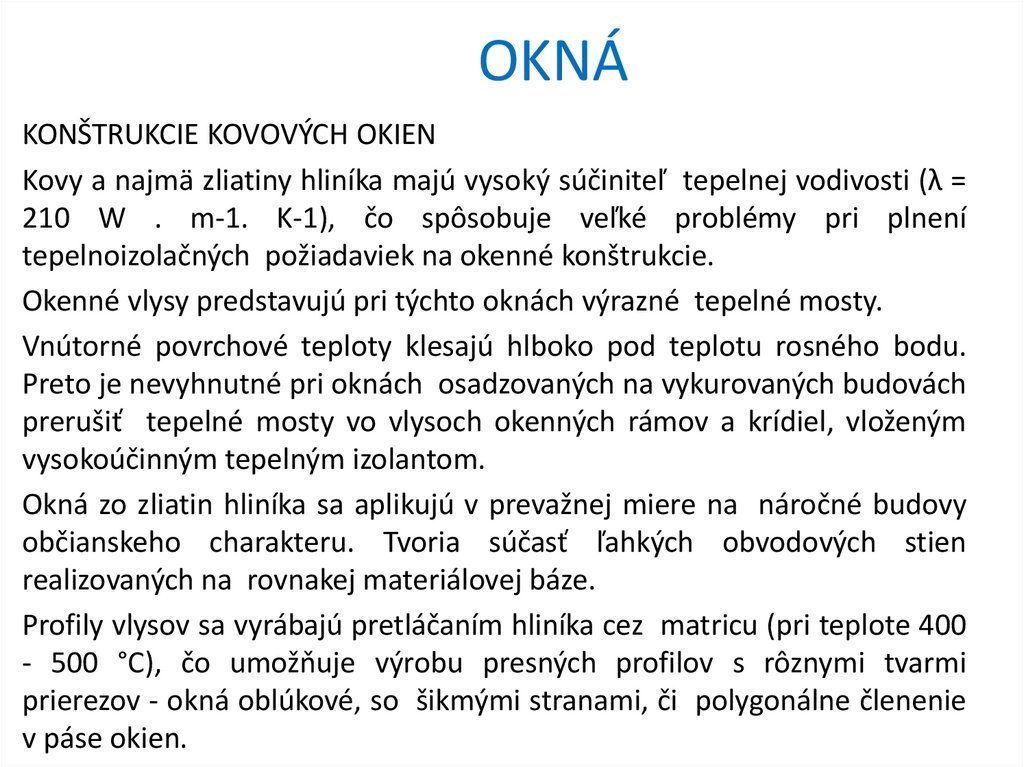

KONŠTRUKCIE KOVOVÝCH OKIEN
Kovy a najmä zliatiny hliníka majú vysoký súčiniteľ tepelnej vodivosti (λ =
210 W . m-1. K-1), čo spôsobuje veľké problémy pri plnení
tepelnoizolačných požiadaviek na okenné konštrukcie.
Okenné vlysy predstavujú pri týchto oknách výrazné tepelné mosty.
Vnútorné povrchové teploty klesajú hlboko pod teplotu rosného bodu.
Preto je nevyhnutné pri oknách osadzovaných na vykurovaných budovách
prerušiť tepelné mosty vo vlysoch okenných rámov a krídiel, vloženým
vysokoúčinným tepelným izolantom.
Okná zo zliatin hliníka sa aplikujú v prevažnej miere na náročné budovy
občianskeho charakteru. Tvoria súčasť ľahkých obvodových stien
realizovaných na rovnakej materiálovej báze.
Profily vlysov sa vyrábajú pretláčaním hliníka cez matricu (pri teplote 400
- 500 °C), čo umožňuje výrobu presných profilov s rôznymi tvarmi
prierezov - okná oblúkové, so šikmými stranami, či polygonálne členenie
v páse okien.

14. OKNÁ

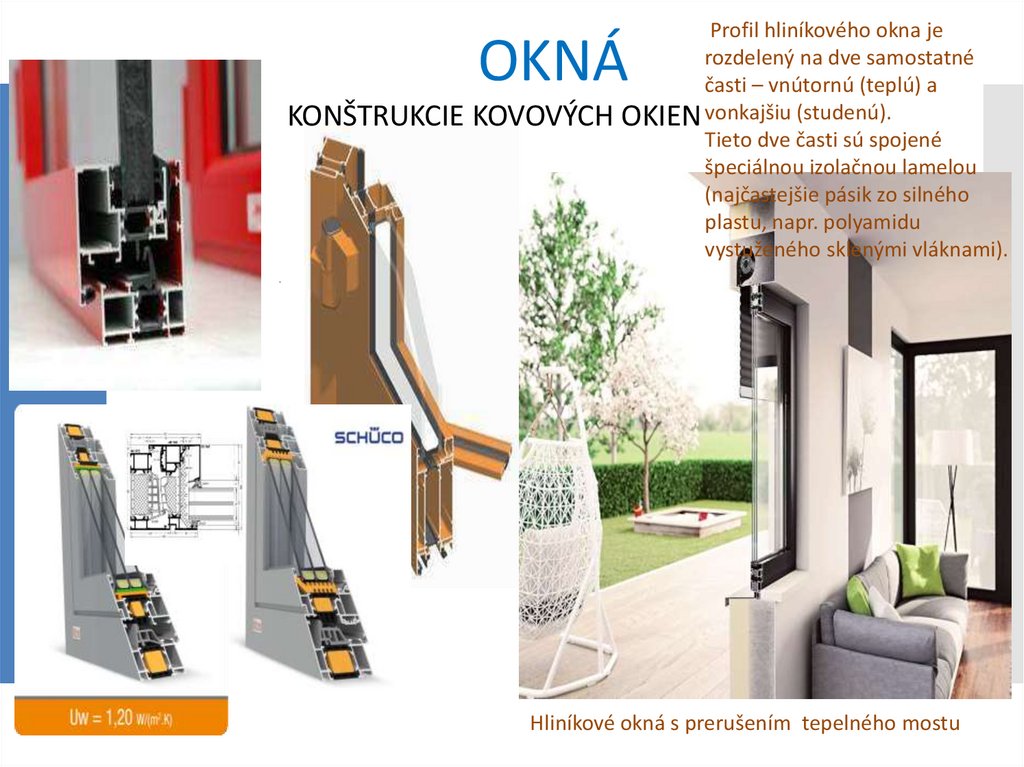

Profil hliníkového okna je
rozdelený na dve samostatné
časti – vnútornú (teplú) a
KONŠTRUKCIE KOVOVÝCH OKIEN vonkajšiu (studenú).
Tieto dve časti sú spojené
špeciálnou izolačnou lamelou
(najčastejšie pásik zo silného
plastu, napr. polyamidu
vystuženého sklenými vláknami).
OKNÁ
Hliníkové okná s prerušením tepelného mostu

15. OKNÁ

KONŠTRUKCIE KOVOVÝCH OKIEN

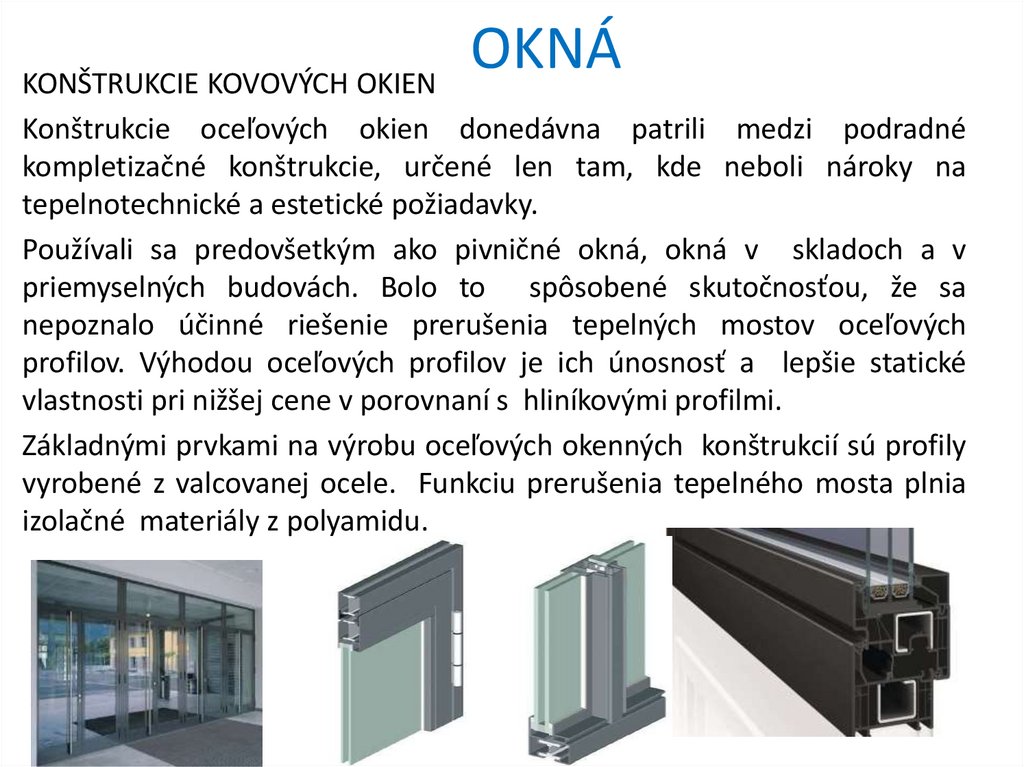

Konštrukcie oceľových okien donedávna patrili medzi podradné
kompletizačné konštrukcie, určené len tam, kde neboli nároky na
tepelnotechnické a estetické požiadavky.
Používali sa predovšetkým ako pivničné okná, okná v skladoch a v
priemyselných budovách. Bolo to spôsobené skutočnosťou, že sa
nepoznalo účinné riešenie prerušenia tepelných mostov oceľových
profilov. Výhodou oceľových profilov je ich únosnosť a lepšie statické
vlastnosti pri nižšej cene v porovnaní s hliníkovými profilmi.
Základnými prvkami na výrobu oceľových okenných konštrukcií sú profily
vyrobené z valcovanej ocele. Funkciu prerušenia tepelného mosta plnia
izolačné materiály z polyamidu.

16. OKNÁ

FUNKČNÉ POŽIADAVKY NA OKNÁ

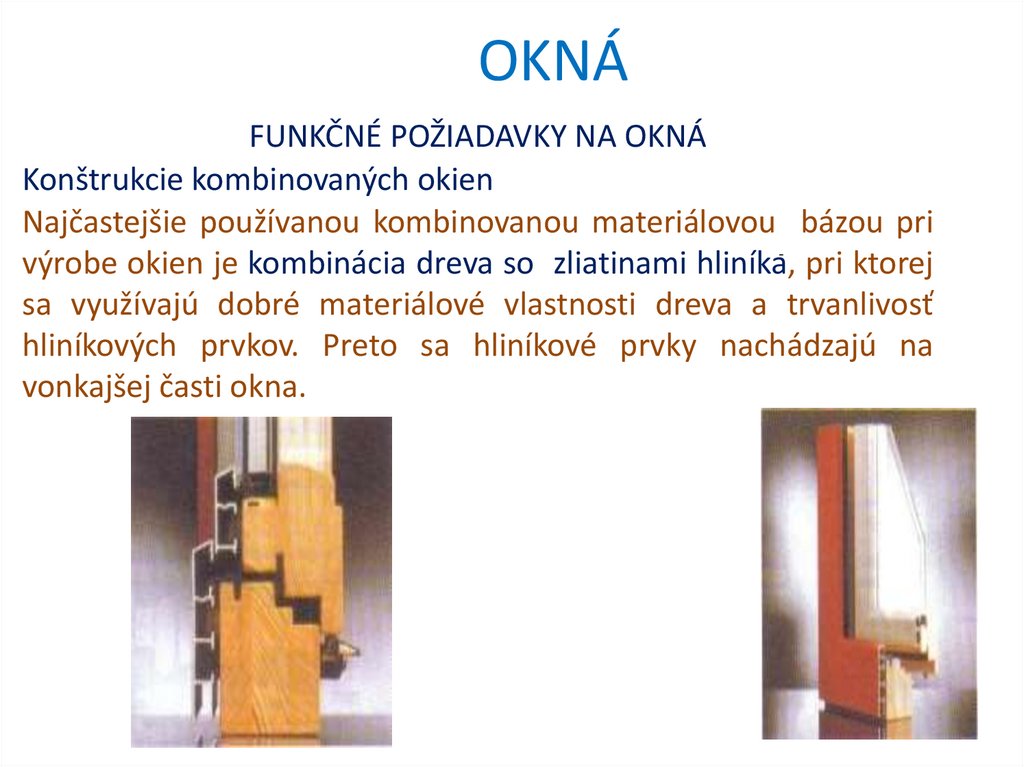

Konštrukcie kombinovaných okien
Najčastejšie používanou kombinovanou materiálovou bázou pri
výrobe okien je kombinácia dreva so zliatinami hliníka, pri ktorej
sa využívajú dobré materiálové vlastnosti dreva a trvanlivosť
hliníkových prvkov. Preto sa hliníkové prvky nachádzajú na
vonkajšej časti okna.

17. OKNÁ

KONŠTRUKCIE OKIEN NA KOMBINOVANEJ MATERIÁLOVEJ BÁZE

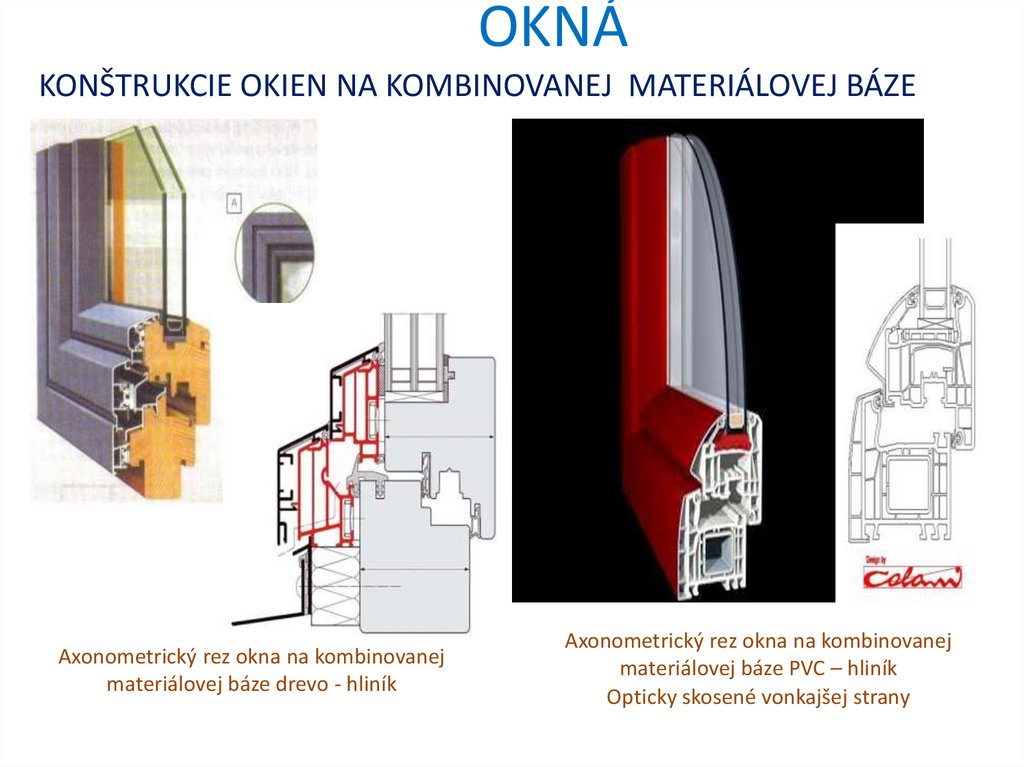

Axonometrický rez okna na kombinovanej
materiálovej báze drevo - hliník
Axonometrický rez okna na kombinovanej
materiálovej báze PVC – hliník
Opticky skosené vonkajšej strany

18. OKNÁ

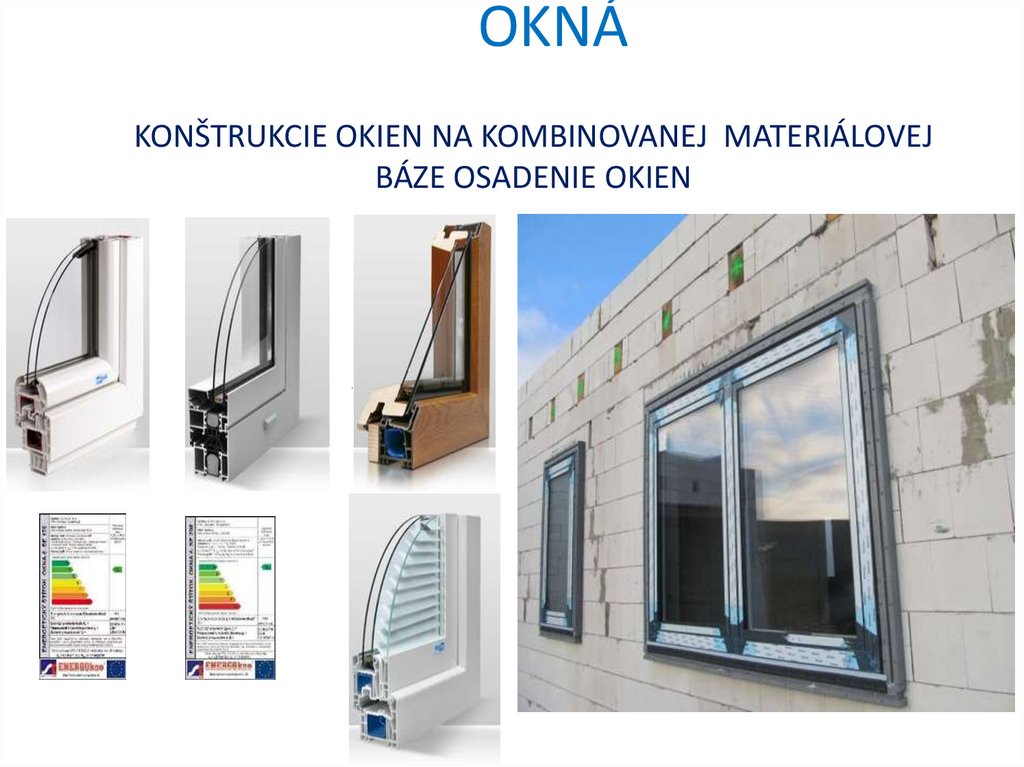

KONŠTRUKCIE OKIEN NA KOMBINOVANEJ MATERIÁLOVEJ
BÁZE OSADENIE OKIEN

19. OKNÁ

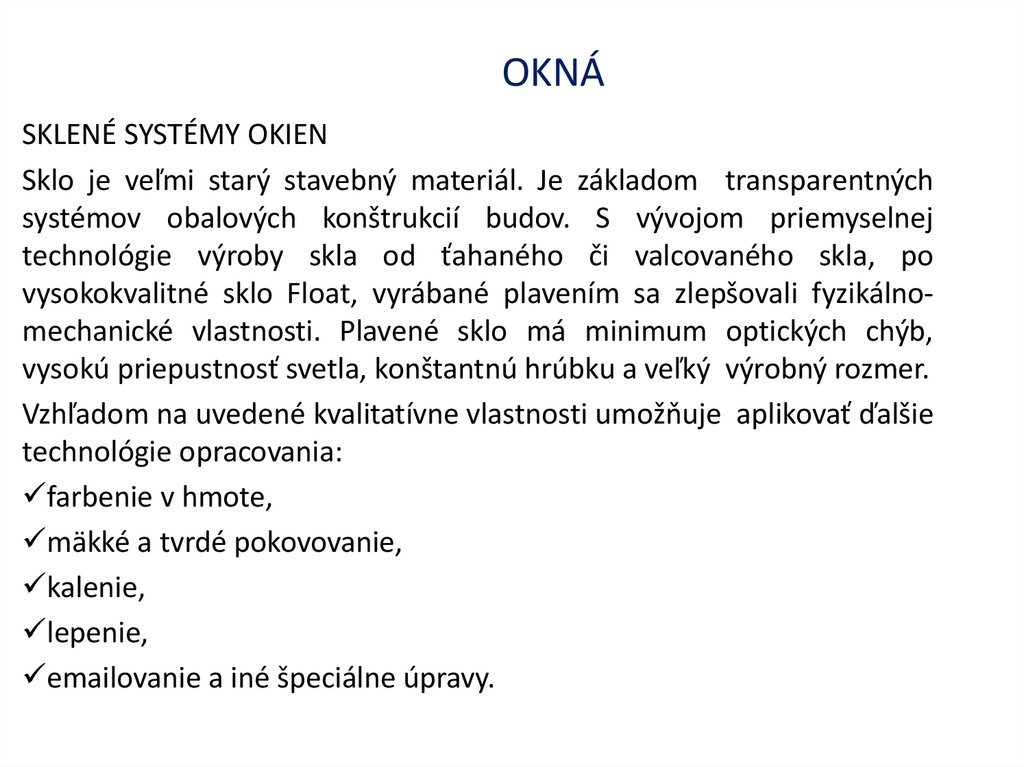

SKLENÉ SYSTÉMY OKIEN
Sklo je veľmi starý stavebný materiál. Je základom transparentných
systémov obalových konštrukcií budov. S vývojom priemyselnej
technológie výroby skla od ťahaného či valcovaného skla, po
vysokokvalitné sklo Float, vyrábané plavením sa zlepšovali fyzikálnomechanické vlastnosti. Plavené sklo má minimum optických chýb,
vysokú priepustnosť svetla, konštantnú hrúbku a veľký výrobný rozmer.
Vzhľadom na uvedené kvalitatívne vlastnosti umožňuje aplikovať ďalšie
technológie opracovania:
farbenie v hmote,
mäkké a tvrdé pokovovanie,
kalenie,
lepenie,
emailovanie a iné špeciálne úpravy.

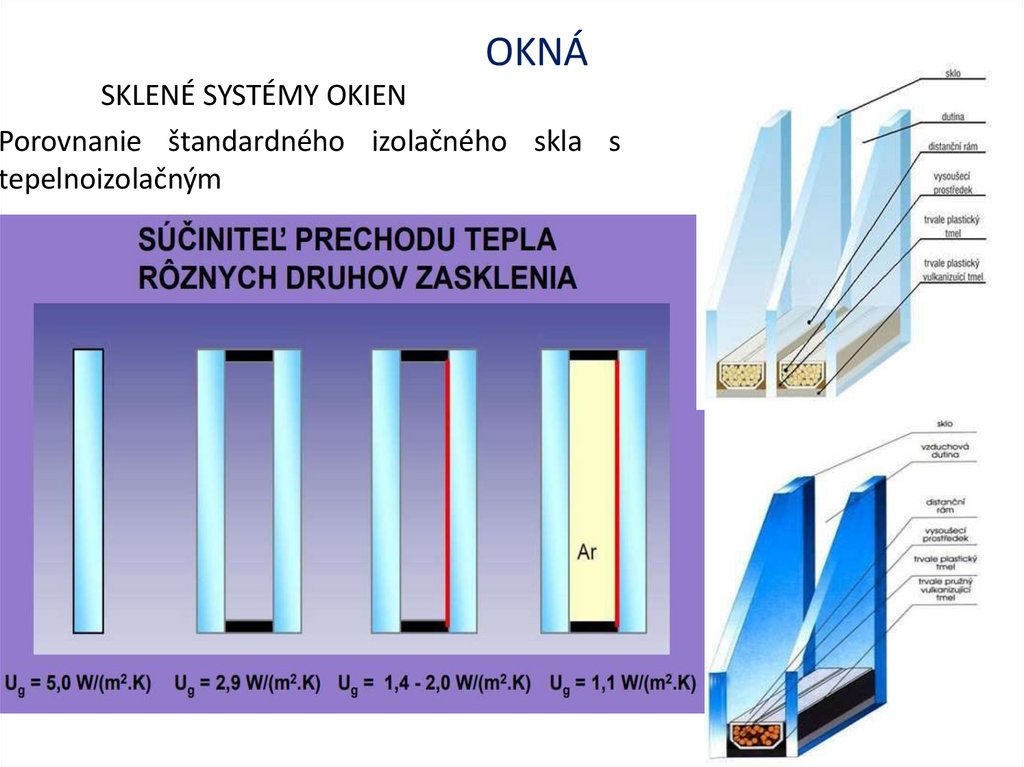

20. OKNÁ

SKLENÉ SYSTÉMY OKIEN
Porovnanie štandardného izolačného skla s
tepelnoizolačným

21. OKNÁ

SKLENÉ SYSTÉMY OKIEN

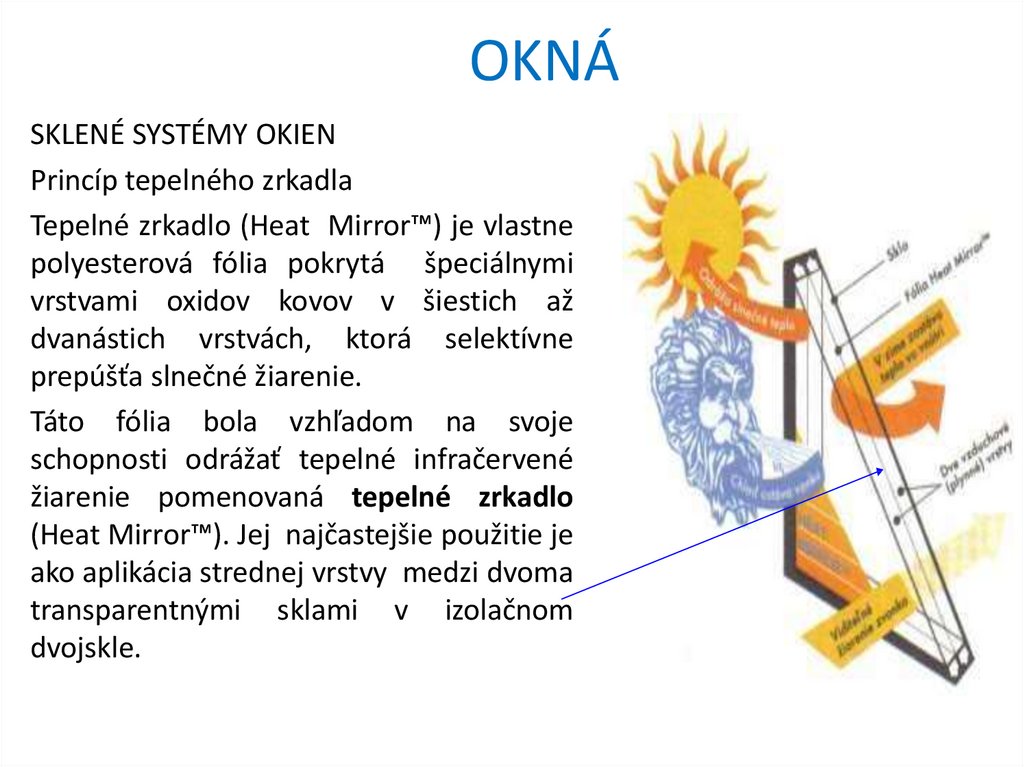

Princíp tepelného zrkadla
Tepelné zrkadlo (Heat Mirror™) je vlastne
polyesterová fólia pokrytá špeciálnymi
vrstvami oxidov kovov v šiestich až
dvanástich vrstvách, ktorá selektívne
prepúšťa slnečné žiarenie.
Táto fólia bola vzhľadom na svoje
schopnosti odrážať tepelné infračervené
žiarenie pomenovaná tepelné zrkadlo
(Heat Mirror™). Jej najčastejšie použitie je
ako aplikácia strednej vrstvy medzi dvoma
transparentnými sklami v izolačnom
dvojskle.

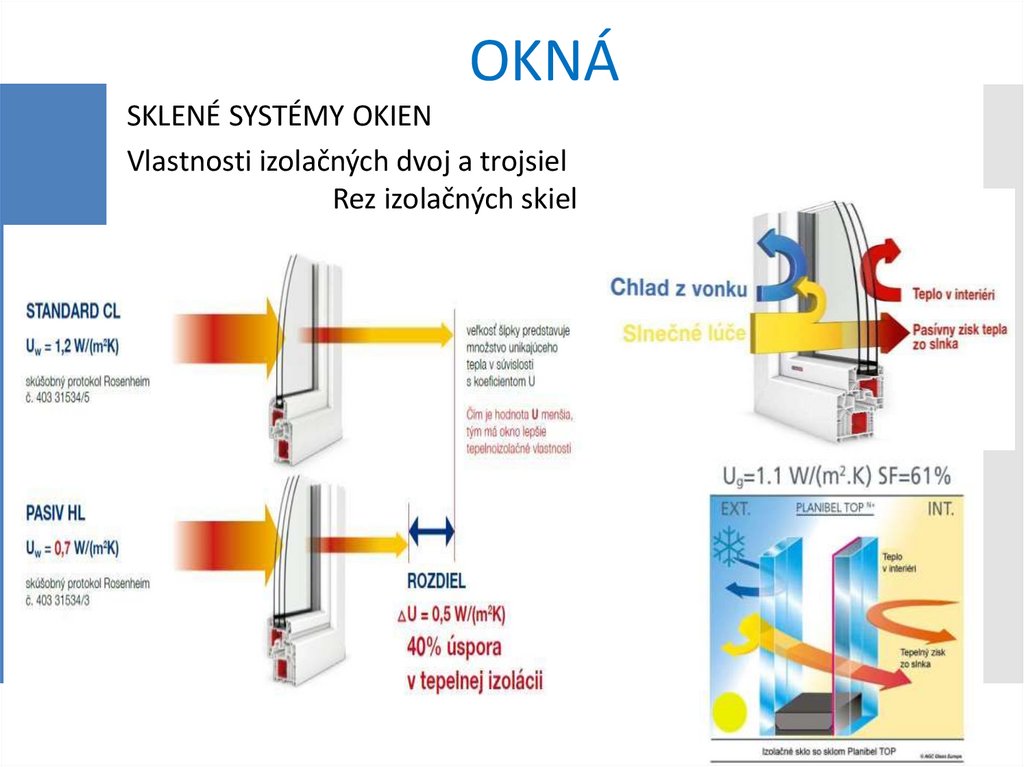

22. OKNÁ

SKLENÉ SYSTÉMY OKIEN
Vlastnosti izolačných dvoj a trojsiel
Rez izolačných skiel

23. OKNÁ

SKLENÉ SYSTÉMY OKIEN

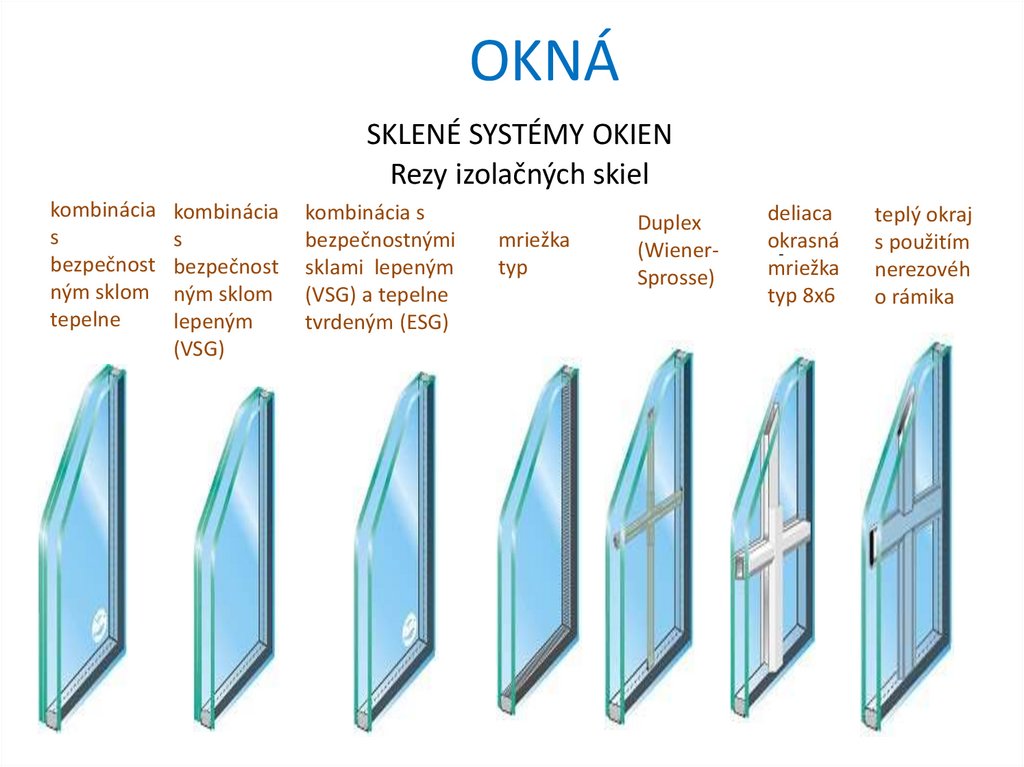

Rezy izolačných skiel
kombinácia
s
bezpečnost
ným sklom
tepelne
kombinácia
s
bezpečnost
ným sklom
lepeným
(VSG)
kombinácia s
bezpečnostnými
sklami lepeným
(VSG) a tepelne
tvrdeným (ESG)
mriežka
typ
Duplex
(WienerSprosse)
deliaca
okrasná
mriežka
typ 8x6
teplý okraj
s použitím
nerezovéh
o rámika

24. OKNÁ

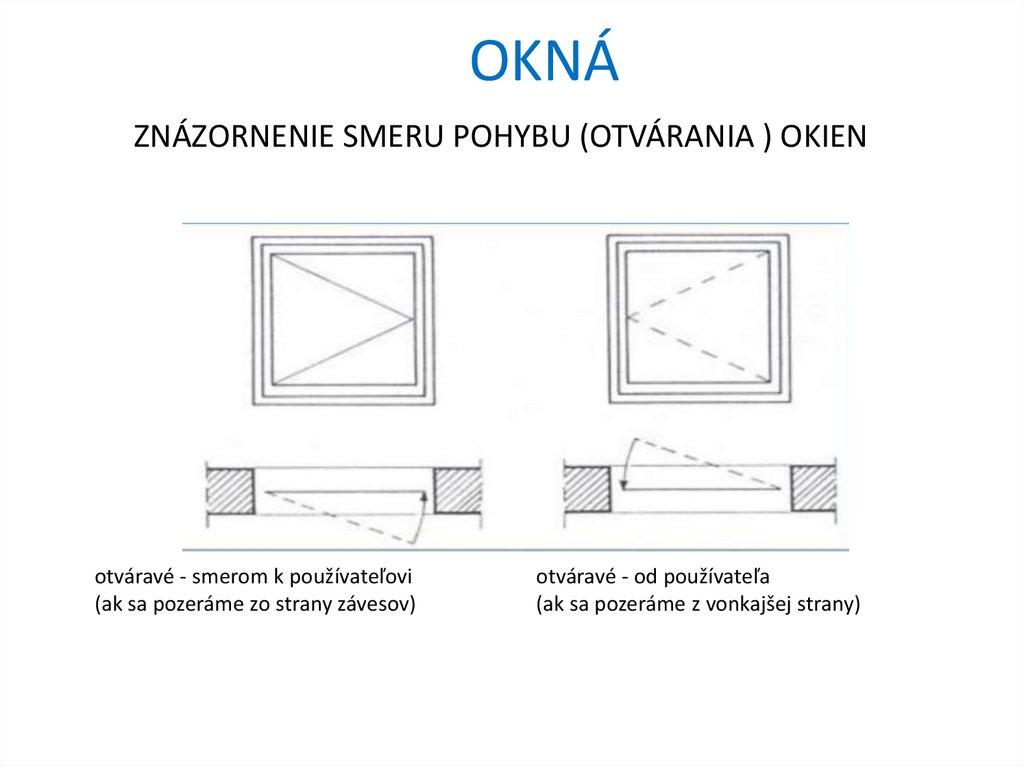

ZNÁZORNENIE SMERU POHYBU (OTVÁRANIA ) OKIEN
otváravé - smerom k používateľovi
(ak sa pozeráme zo strany závesov)
otváravé - od používateľa
(ak sa pozeráme z vonkajšej strany)

25. OKNÁ

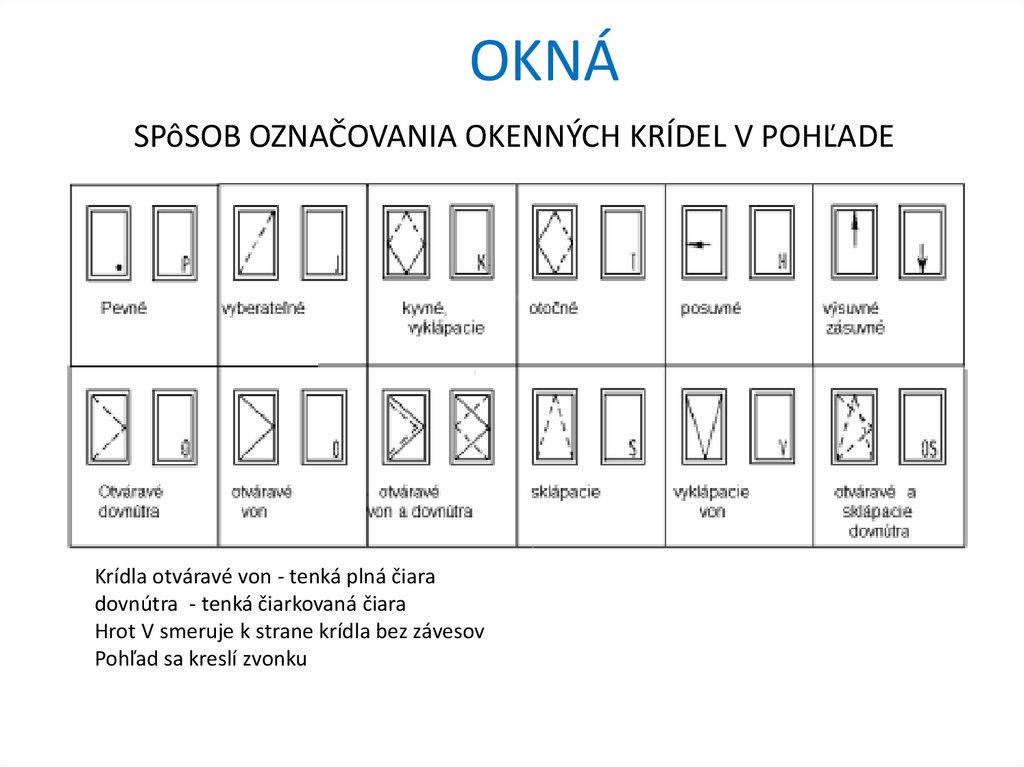

SPôSOB OZNAČOVANIA OKENNÝCH KRÍDEL V POHĽADE
Krídla otváravé von - tenká plná čiara
dovnútra - tenká čiarkovaná čiara
Hrot V smeruje k strane krídla bez závesov
Pohľad sa kreslí zvonku

26. OKNÁ

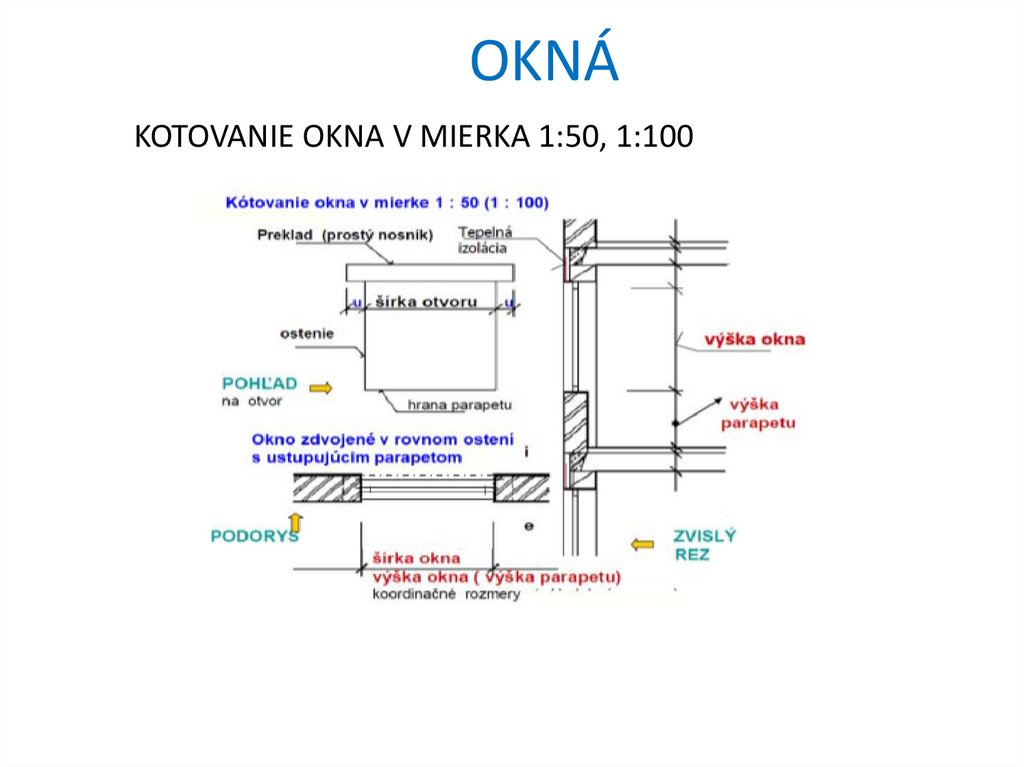

KOTOVANIE OKNA V MIERKA 1:50, 1:100

27. OKNÁ

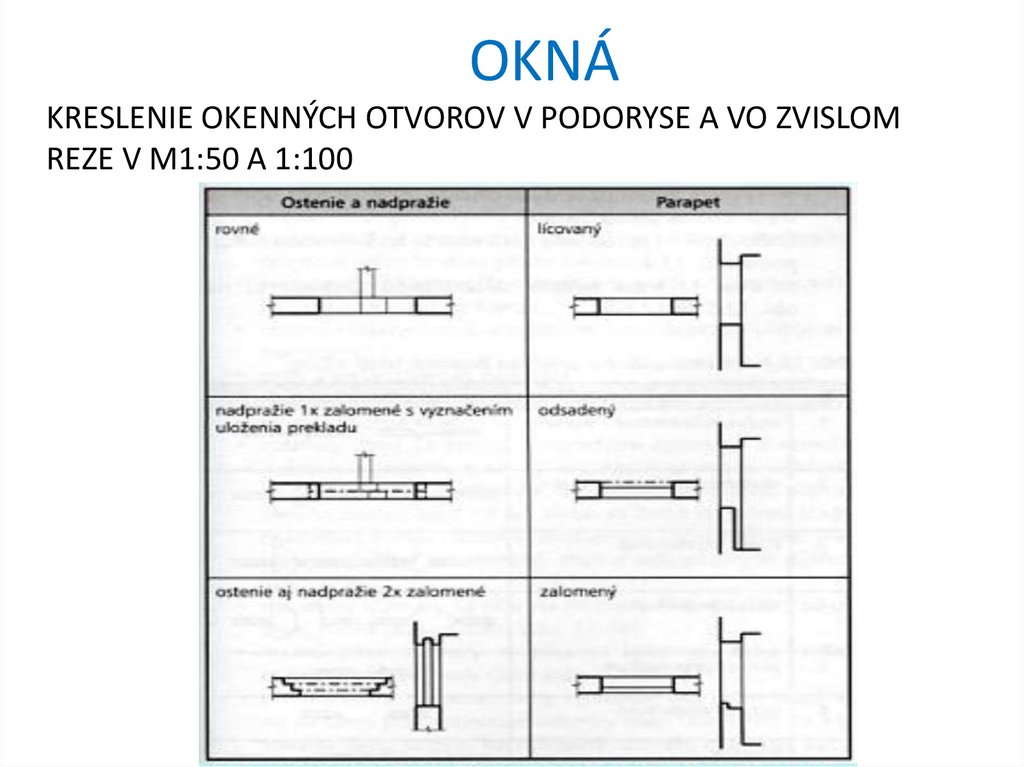

KRESLENIE OKENNÝCH OTVOROV V PODORYSE A VO ZVISLOM
REZE V M1:50 A 1:100

28. OKNÁ

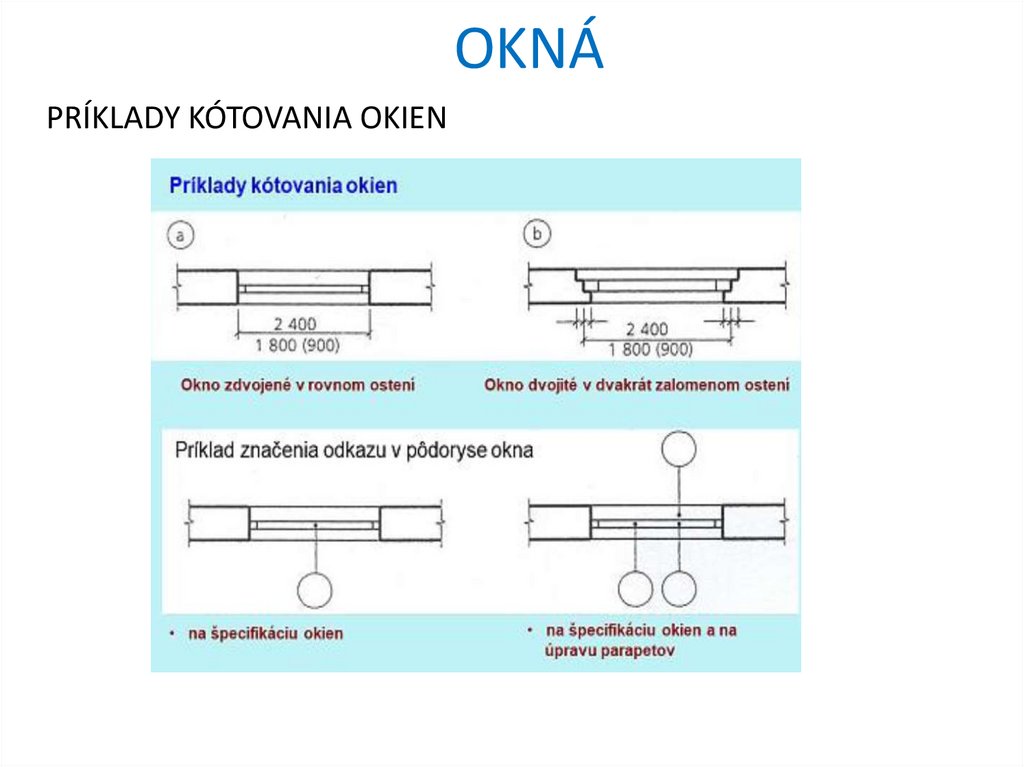

PRÍKLADY KÓTOVANIA OKIEN

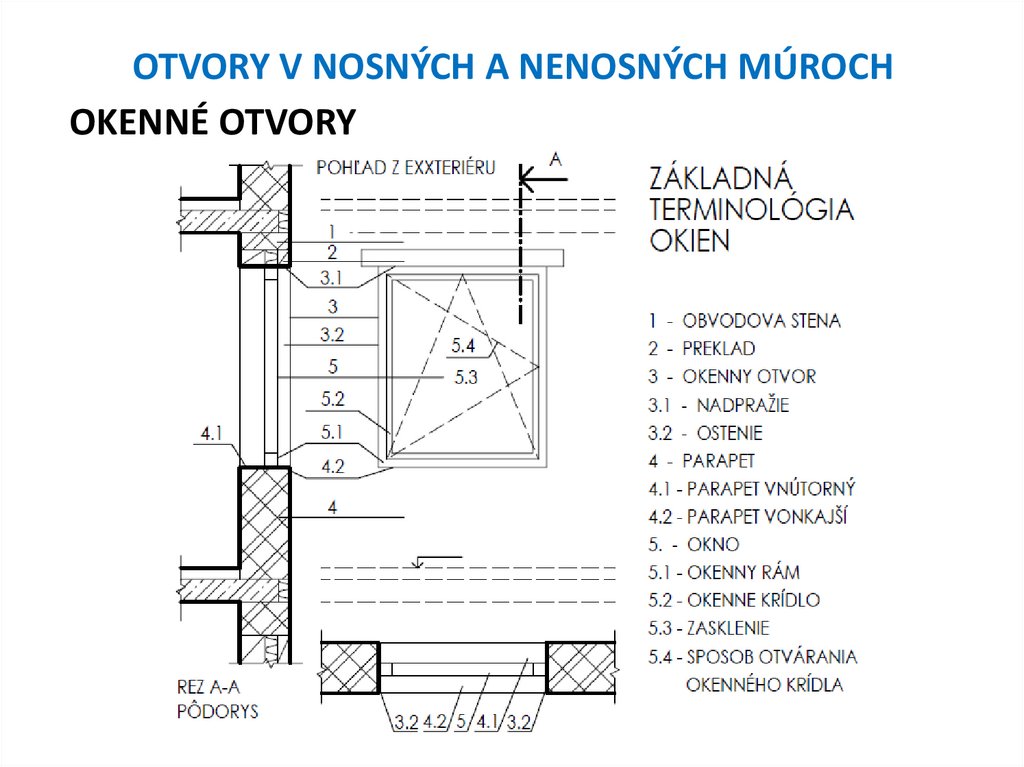

29. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

OKENNÉ OTVORY

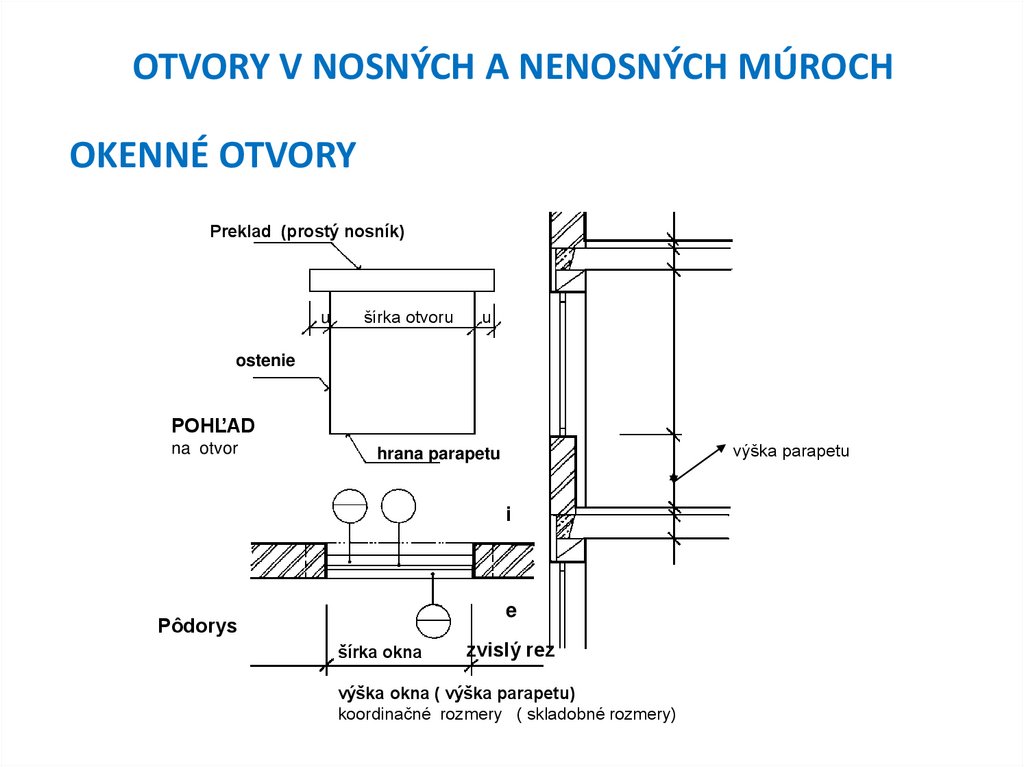

Preklad (prostý nosník)
u
šírka otvoru
u
ostenie
POHĽAD
na otvor
výška parapetu
hrana parapetu
i
e
Pôdorys
šírka okna
zvislý rez
výška okna ( výška parapetu)
koordinačné rozmery ( skladobné rozmery)

30. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

OKENNÉ OTVORY

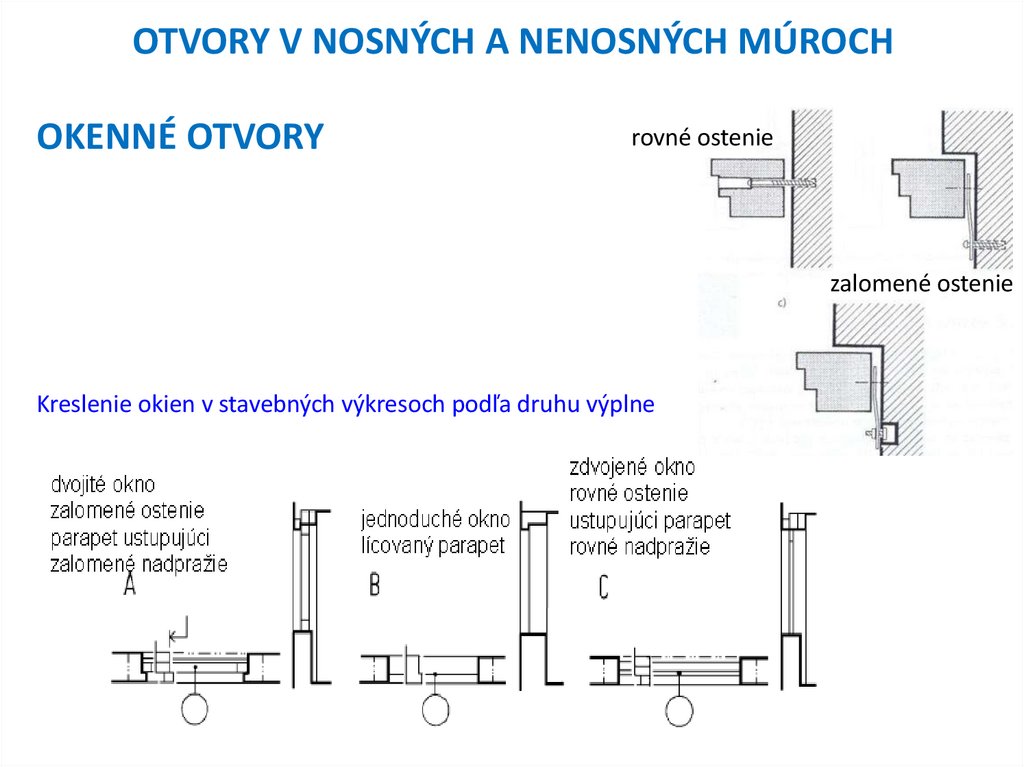

31. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

OKENNÉ OTVORY
rovné ostenie
zalomené ostenie
Kreslenie okien v stavebných výkresoch podľa druhu výplne

32. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

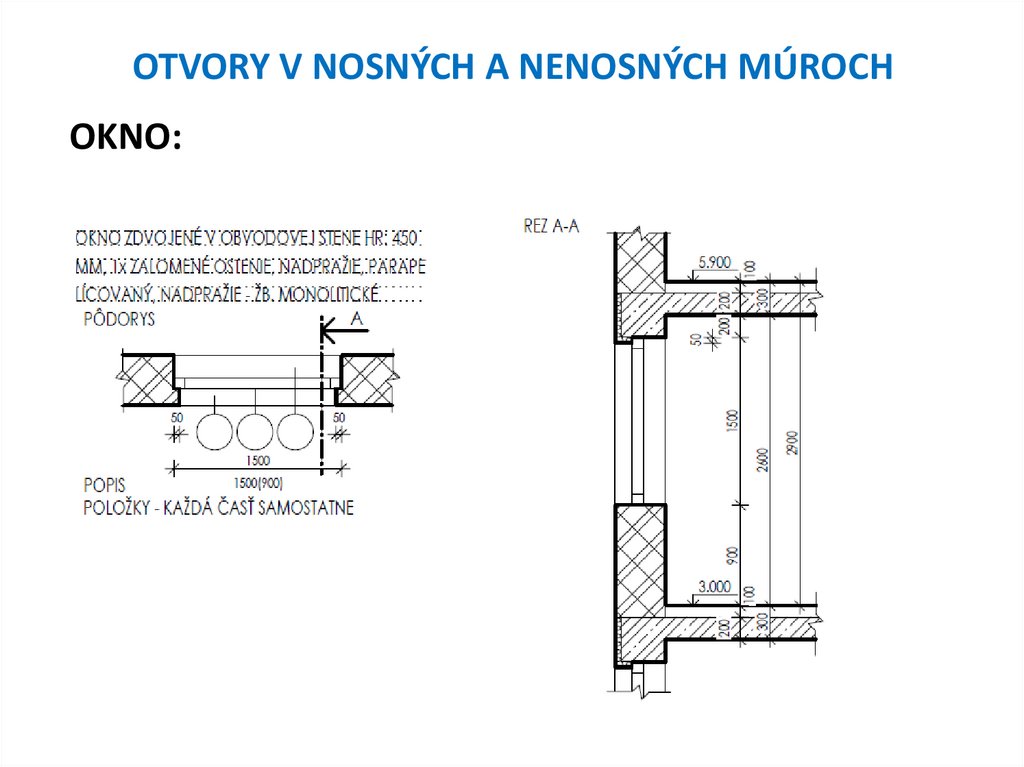

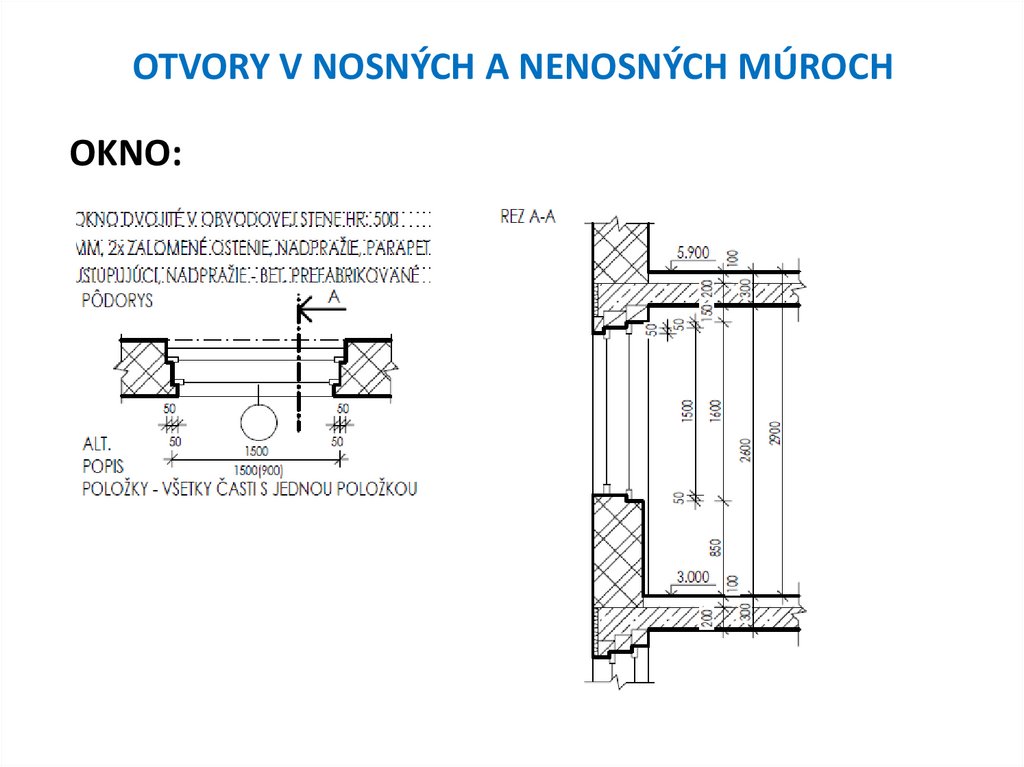

OKNO:

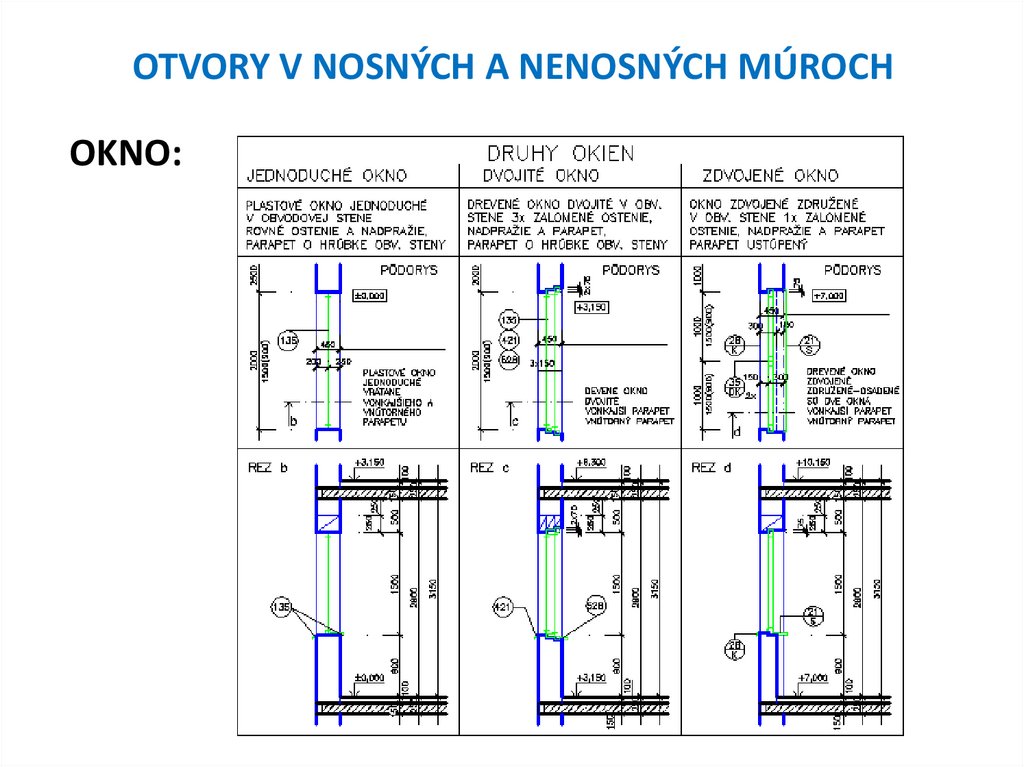

33. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

OKNO:

34. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

OKNO:

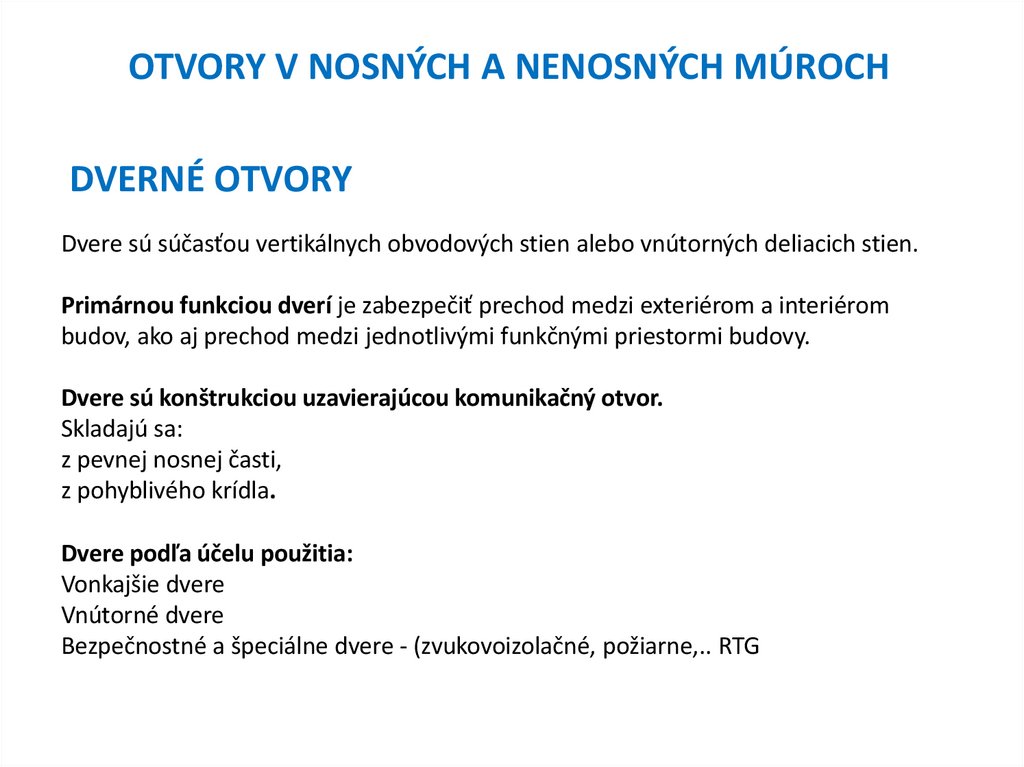

35. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

DVERNÉ OTVORY
Dvere sú súčasťou vertikálnych obvodových stien alebo vnútorných deliacich stien.
Primárnou funkciou dverí je zabezpečiť prechod medzi exteriérom a interiérom
budov, ako aj prechod medzi jednotlivými funkčnými priestormi budovy.
Dvere sú konštrukciou uzavierajúcou komunikačný otvor.
Skladajú sa:
z pevnej nosnej časti,
z pohyblivého krídla.
Dvere podľa účelu použitia:
Vonkajšie dvere
Vnútorné dvere
Bezpečnostné a špeciálne dvere - (zvukovoizolačné, požiarne,.. RTG

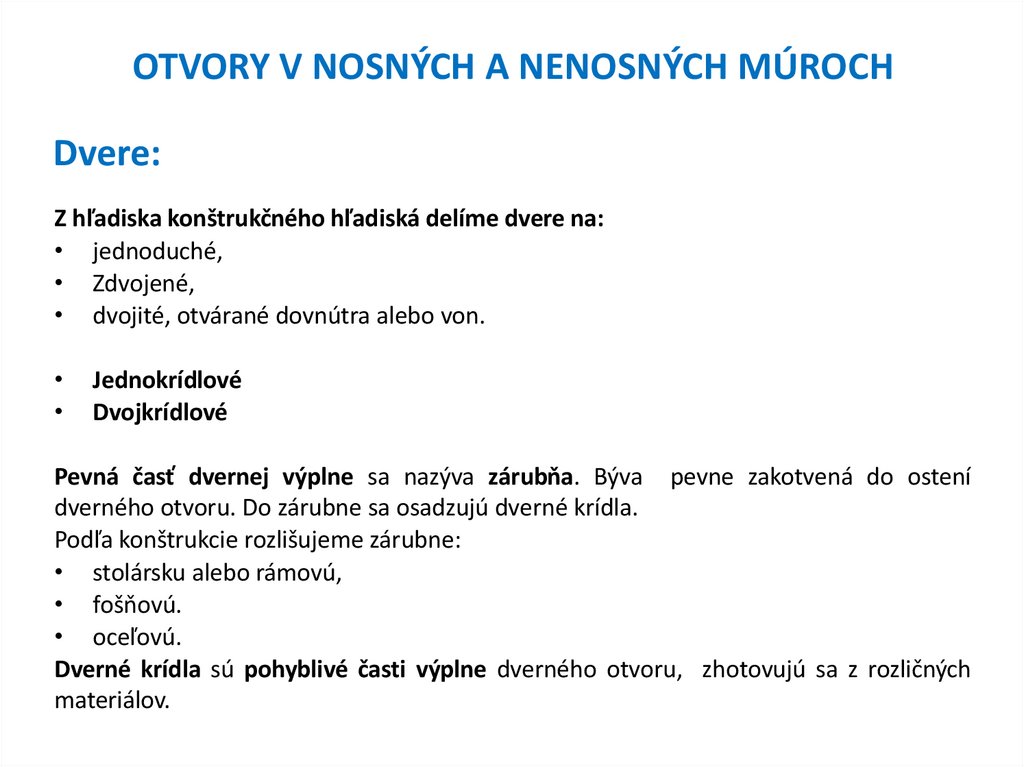

36. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere:
Z hľadiska konštrukčného hľadiská delíme dvere na:
• jednoduché,
• Zdvojené,
• dvojité, otvárané dovnútra alebo von.
Jednokrídlové
Dvojkrídlové
Pevná časť dvernej výplne sa nazýva zárubňa. Býva pevne zakotvená do ostení
dverného otvoru. Do zárubne sa osadzujú dverné krídla.
Podľa konštrukcie rozlišujeme zárubne:
• stolársku alebo rámovú,
• fošňovú.
• oceľovú.
Dverné krídla sú pohyblivé časti výplne dverného otvoru, zhotovujú sa z rozličných
materiálov.

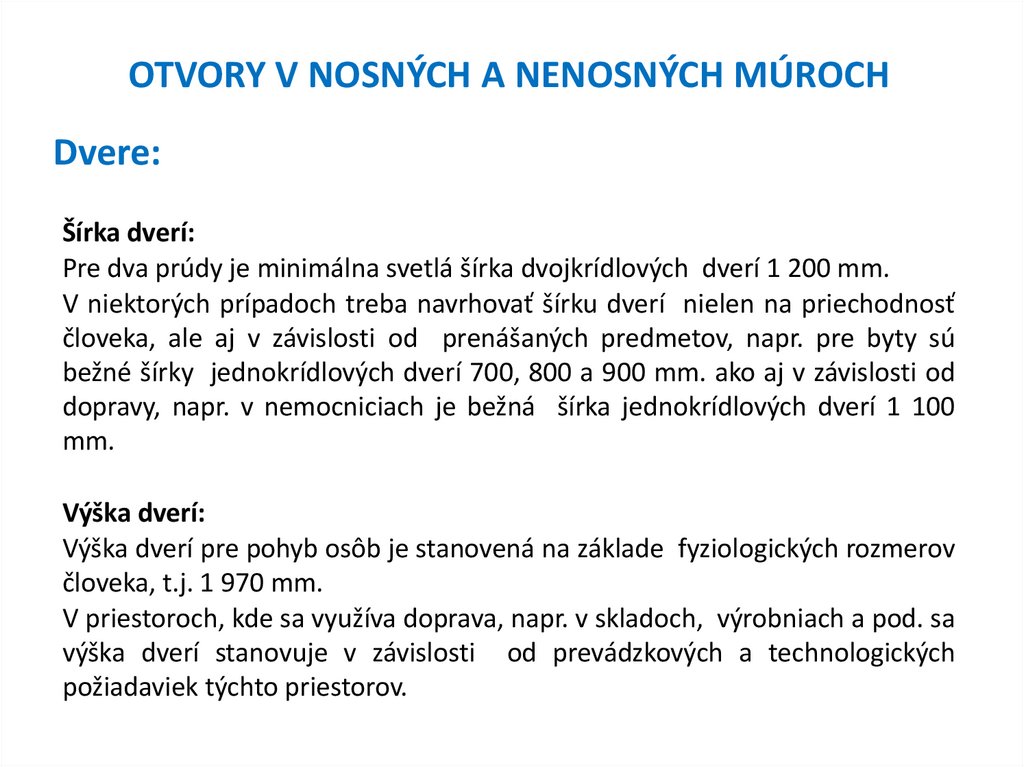

37. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere:
Šírka dverí:
Pre dva prúdy je minimálna svetlá šírka dvojkrídlových dverí 1 200 mm.
V niektorých prípadoch treba navrhovať šírku dverí nielen na priechodnosť
človeka, ale aj v závislosti od prenášaných predmetov, napr. pre byty sú
bežné šírky jednokrídlových dverí 700, 800 a 900 mm. ako aj v závislosti od
dopravy, napr. v nemocniciach je bežná šírka jednokrídlových dverí 1 100
mm.
Výška dverí:
Výška dverí pre pohyb osôb je stanovená na základe fyziologických rozmerov
človeka, t.j. 1 970 mm.
V priestoroch, kde sa využíva doprava, napr. v skladoch, výrobniach a pod. sa
výška dverí stanovuje v závislosti od prevádzkových a technologických
požiadaviek týchto priestorov.

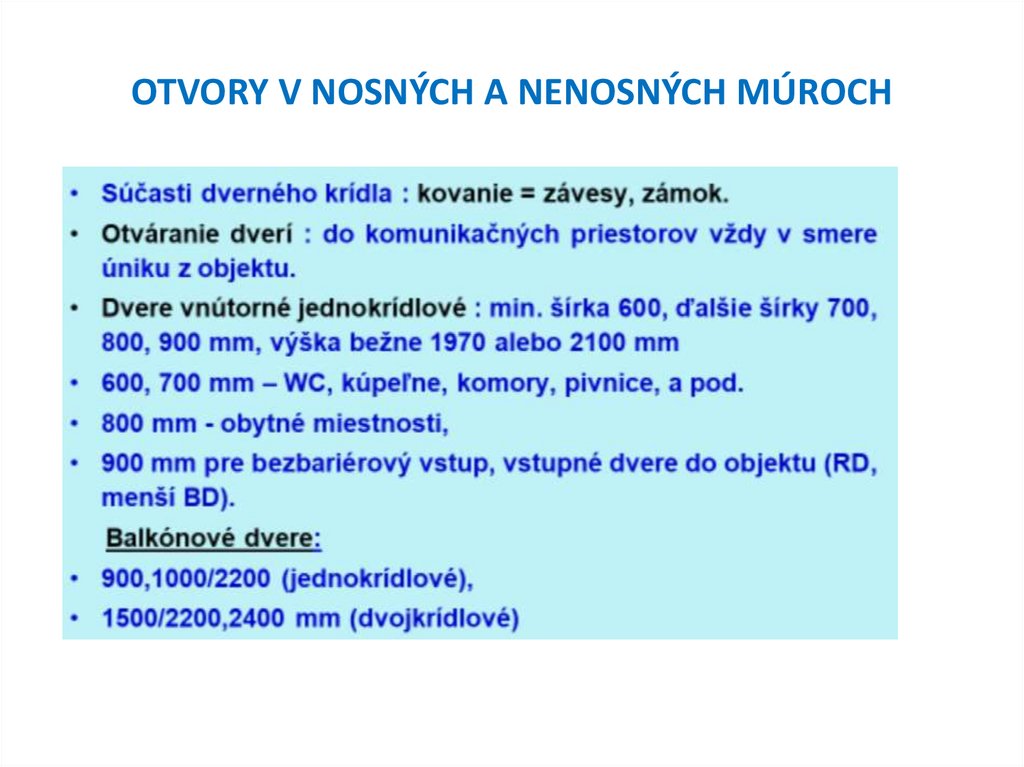

38. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

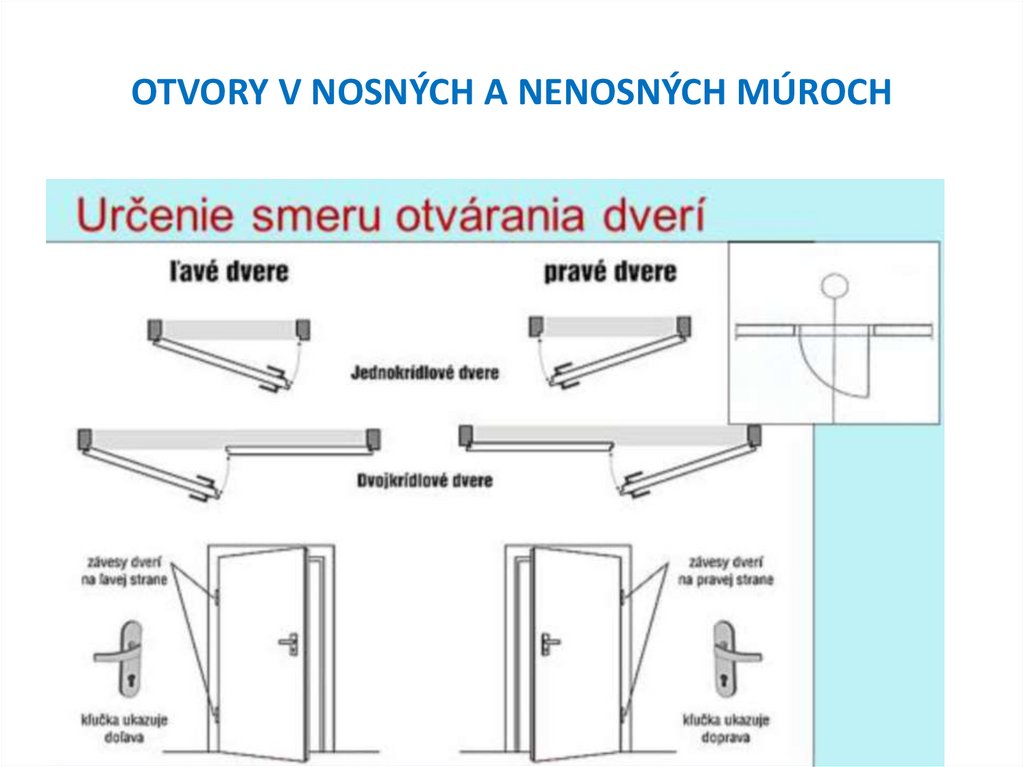

39. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

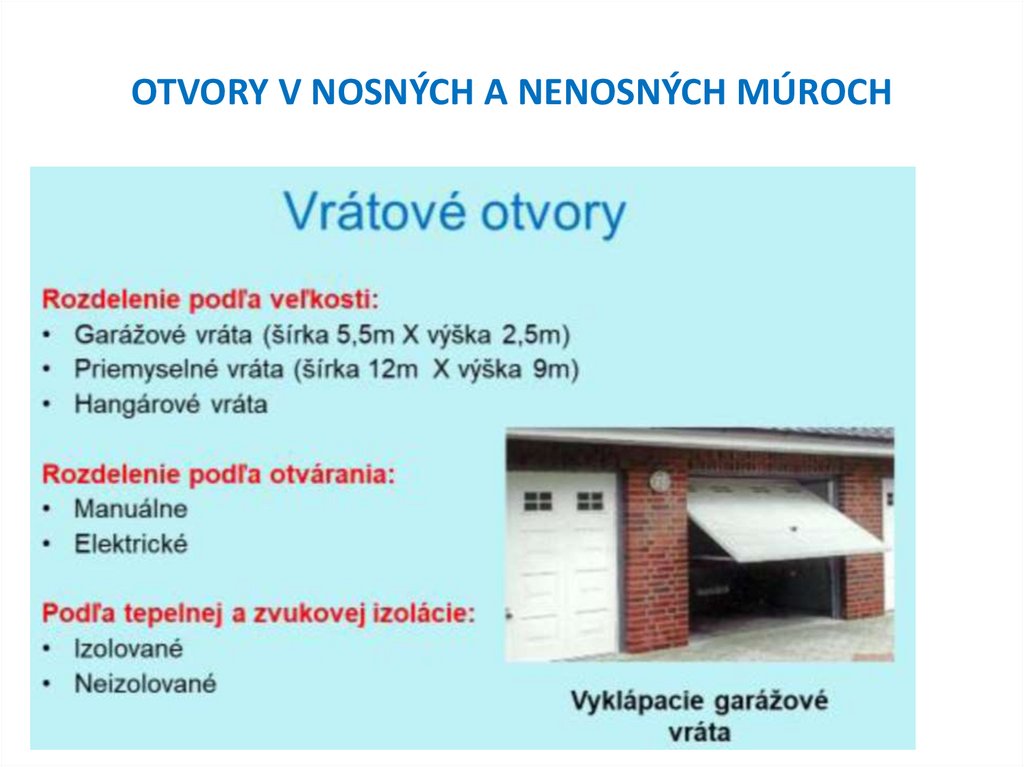

40. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

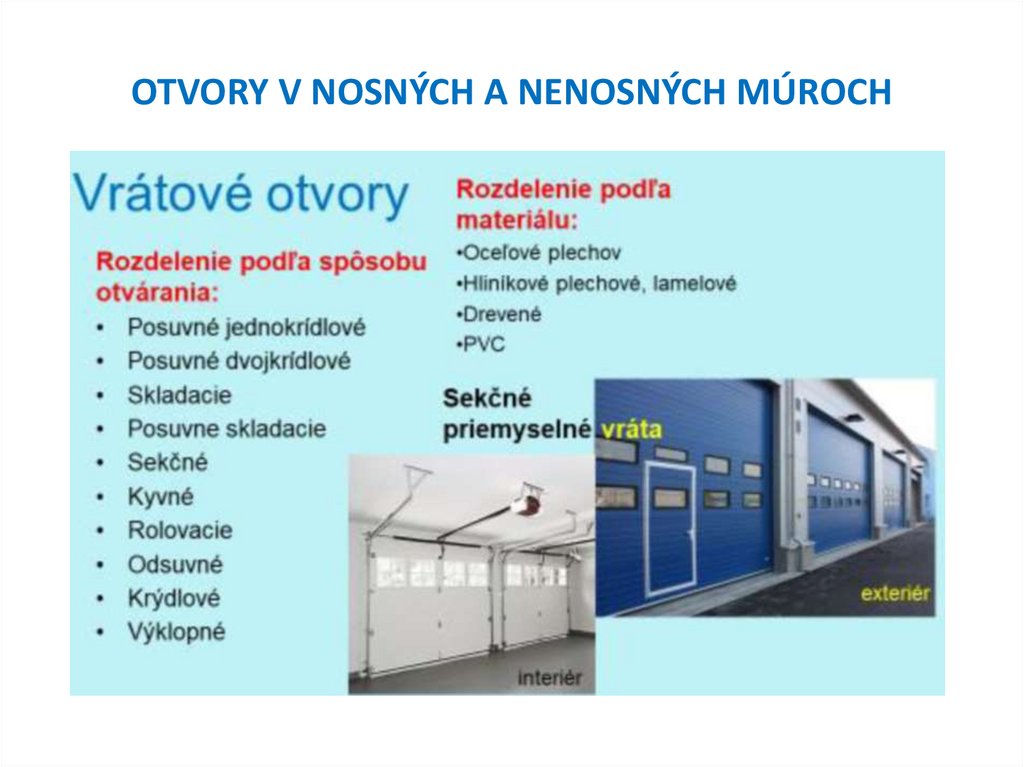

41. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

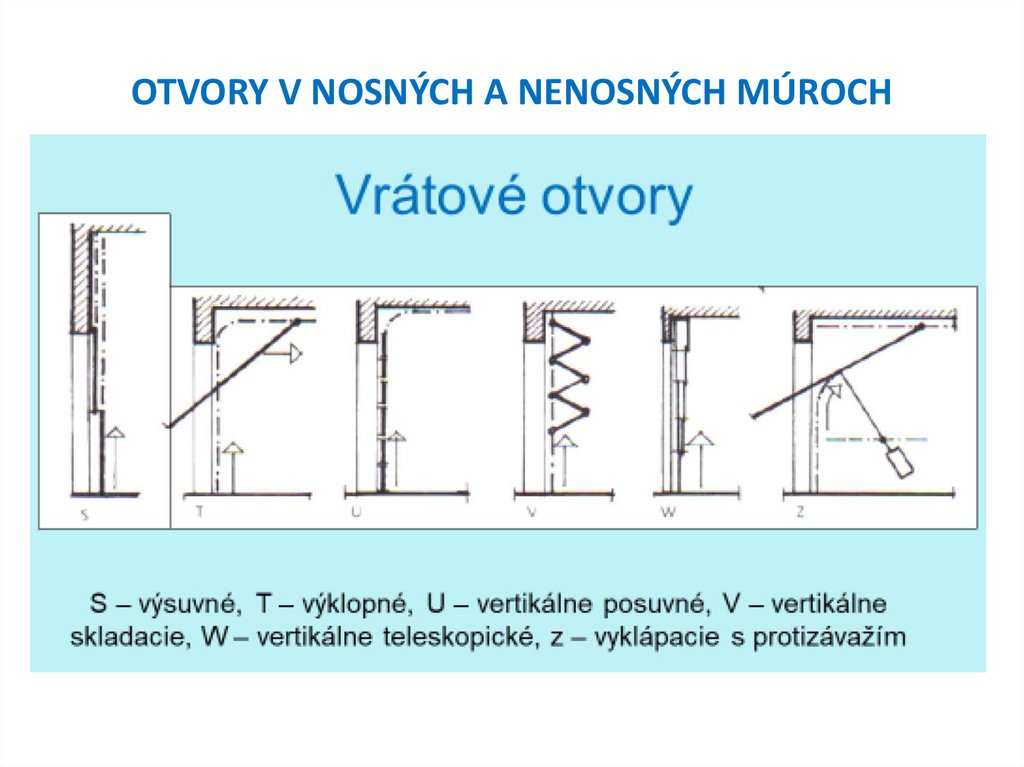

42. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

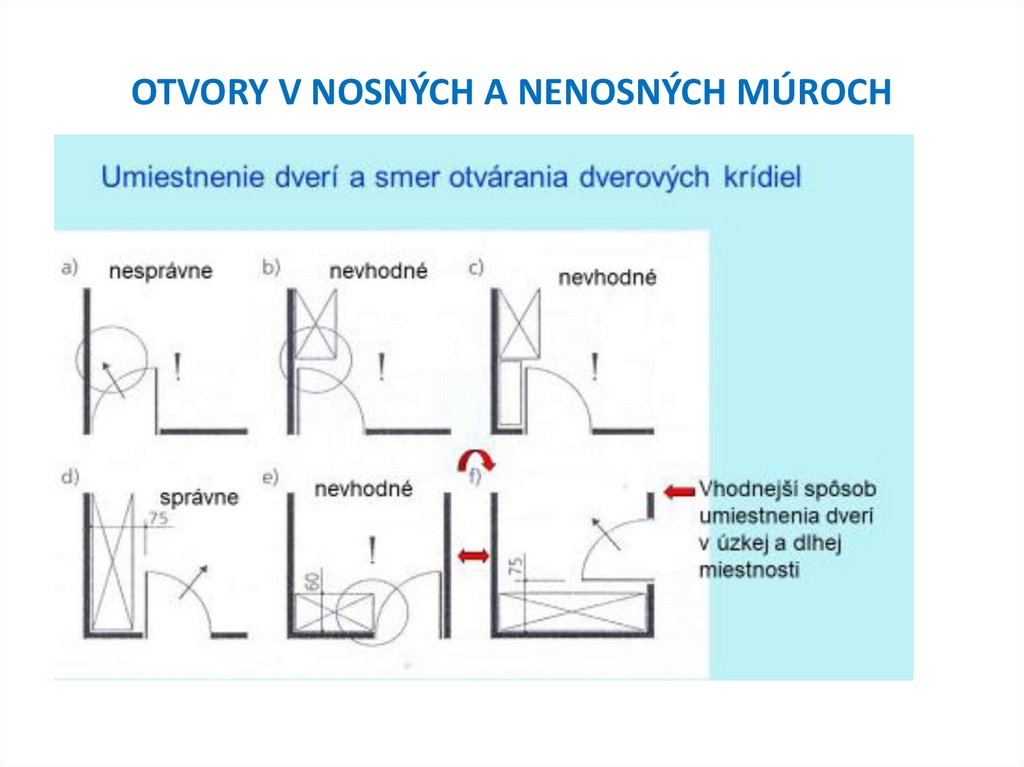

43. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

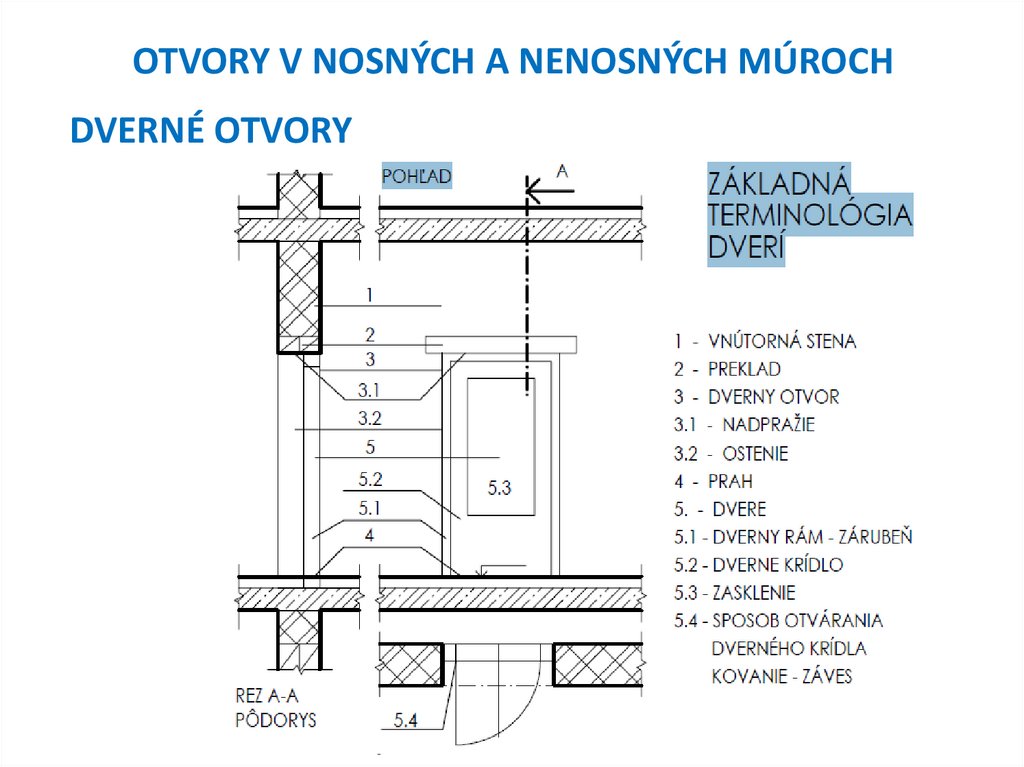

44. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

DVERNÉ OTVORY

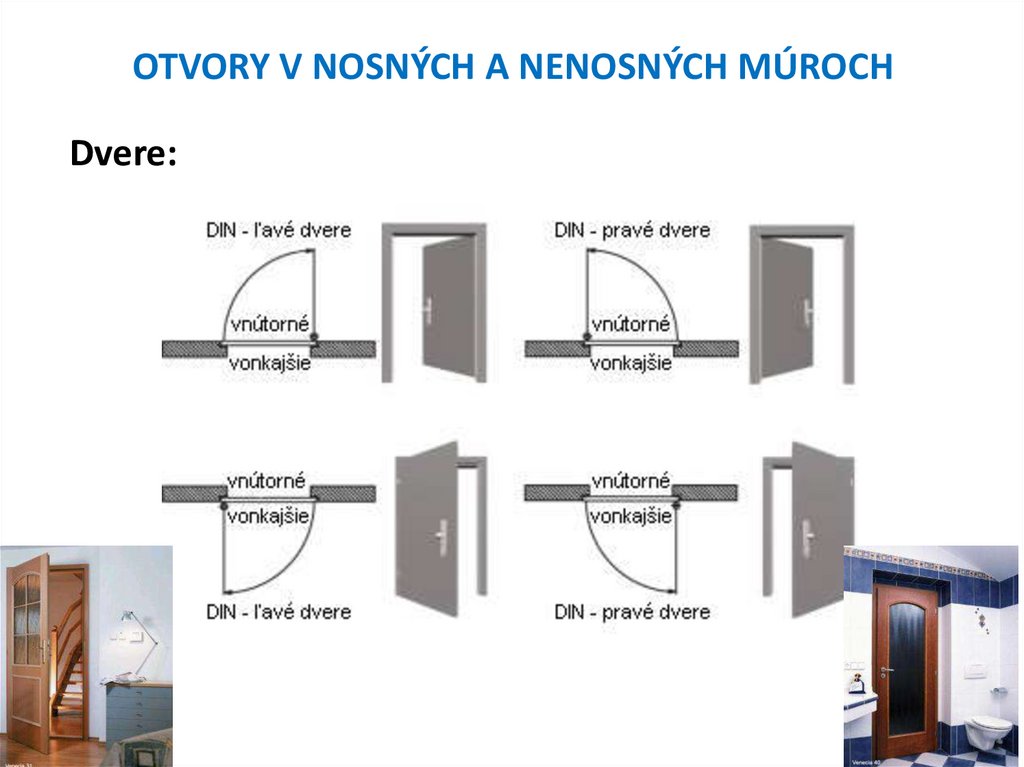

45. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere:

46. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere:

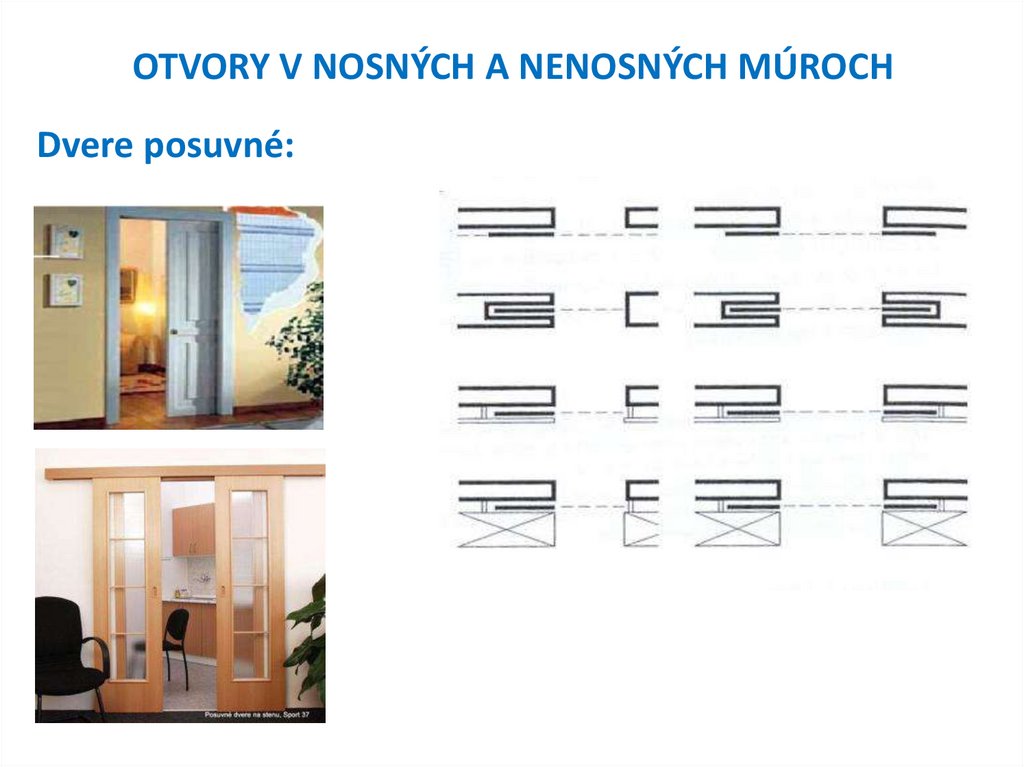

47. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere posuvné:

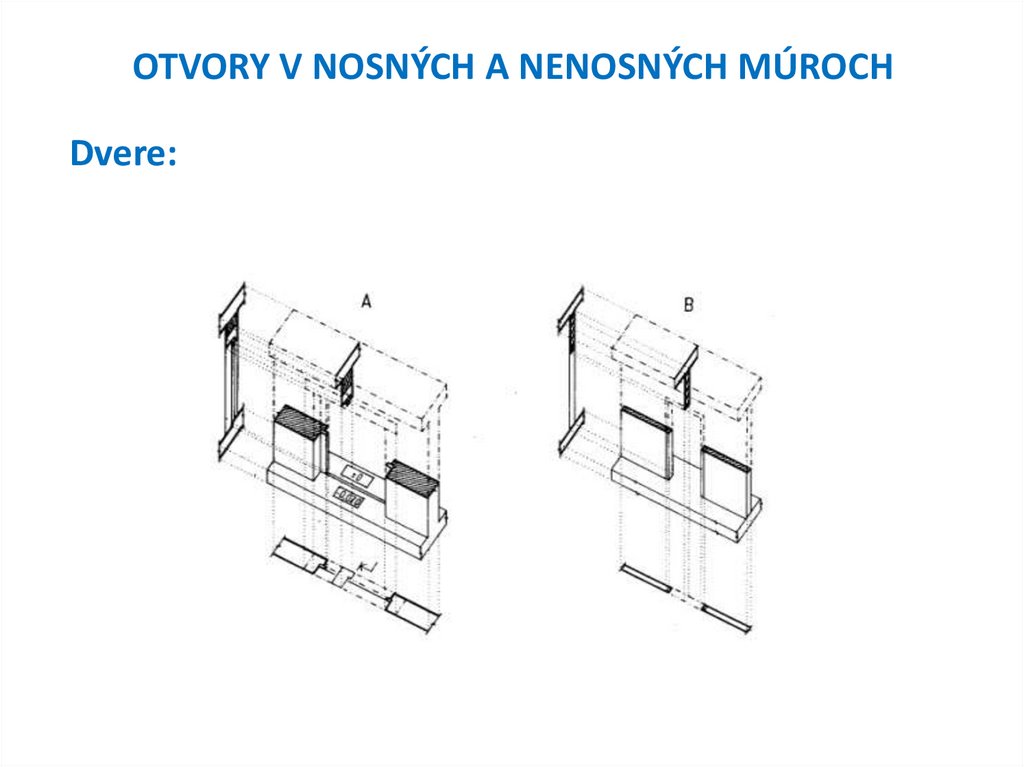

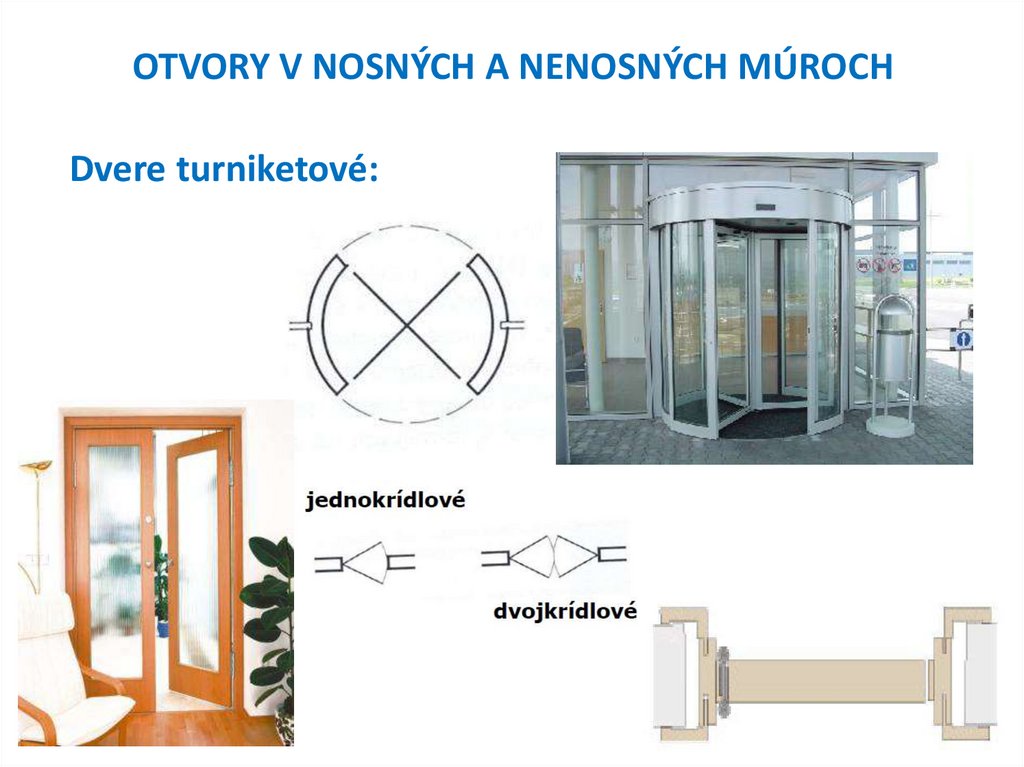

48. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere turniketové:
Kývavé dvere

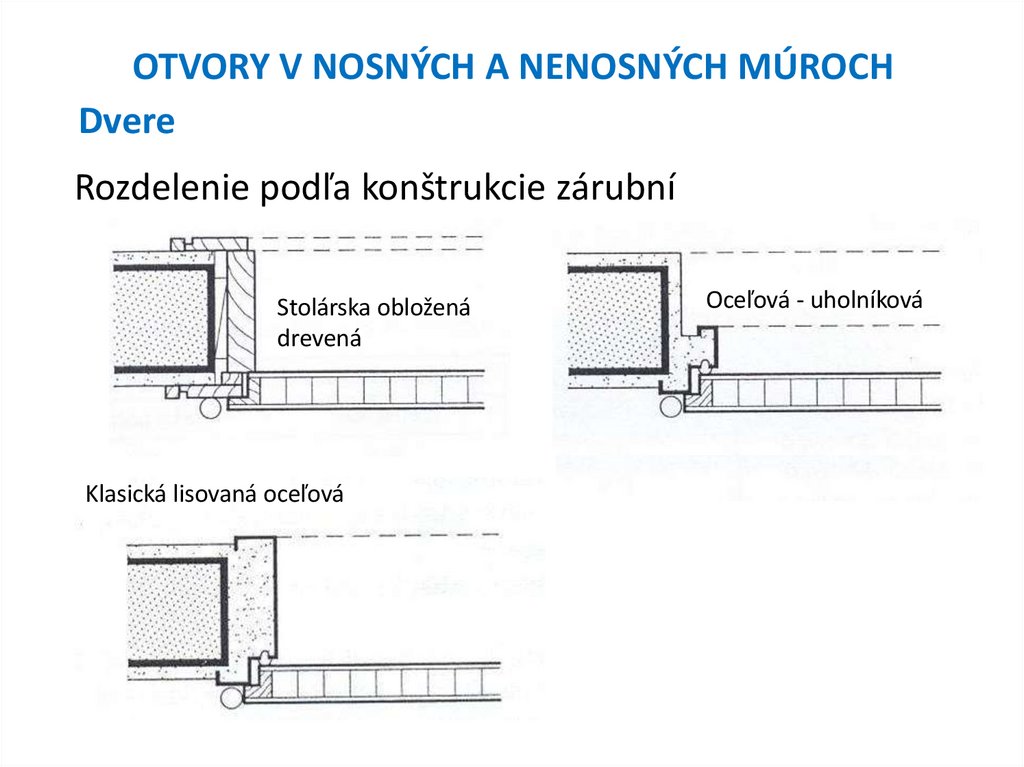

49. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere
Rozdelenie podľa konštrukcie zárubní
Stolárska obložená
drevená
Klasická lisovaná oceľová
Oceľová - uholníková

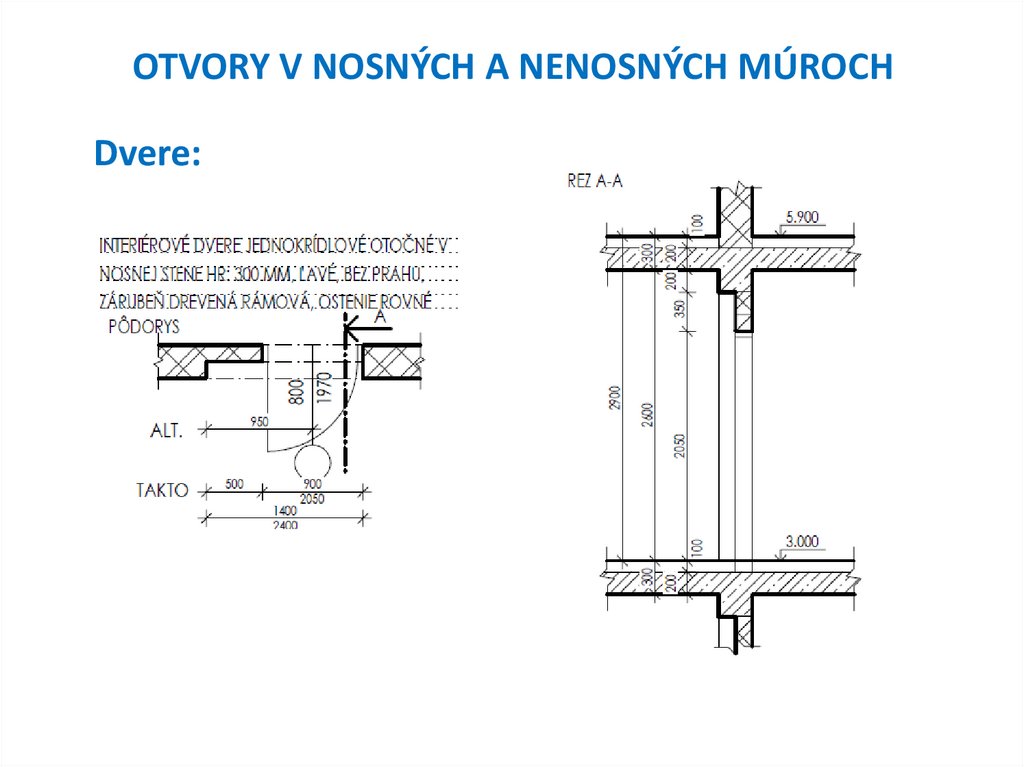

50. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere:

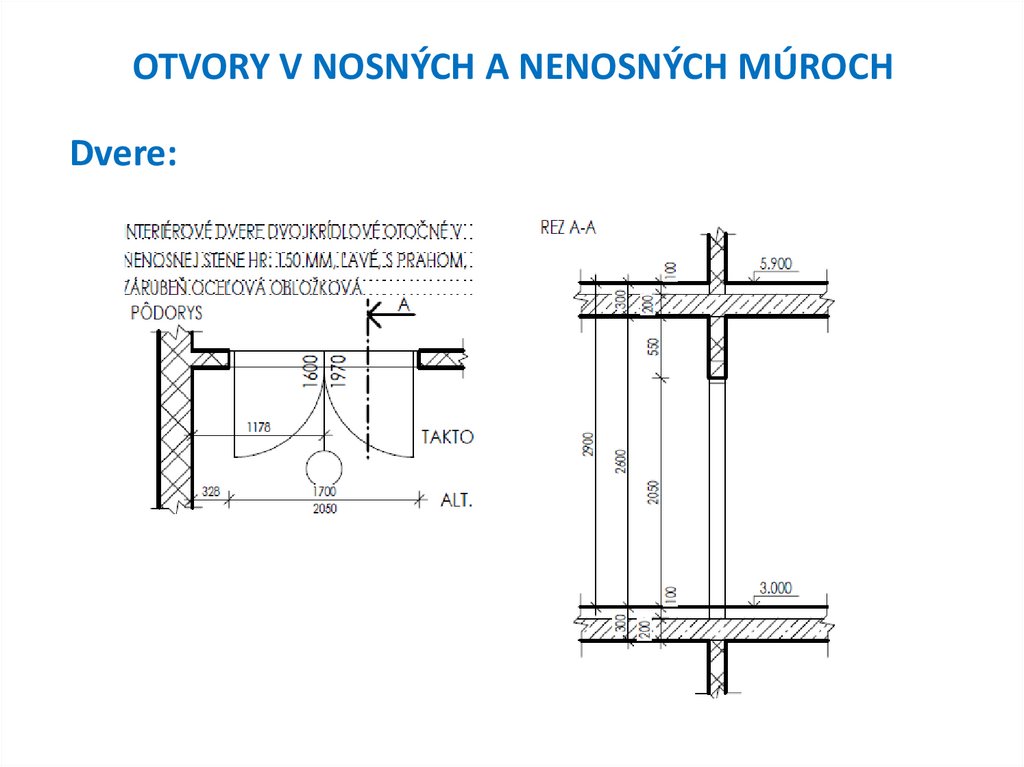

51. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere:

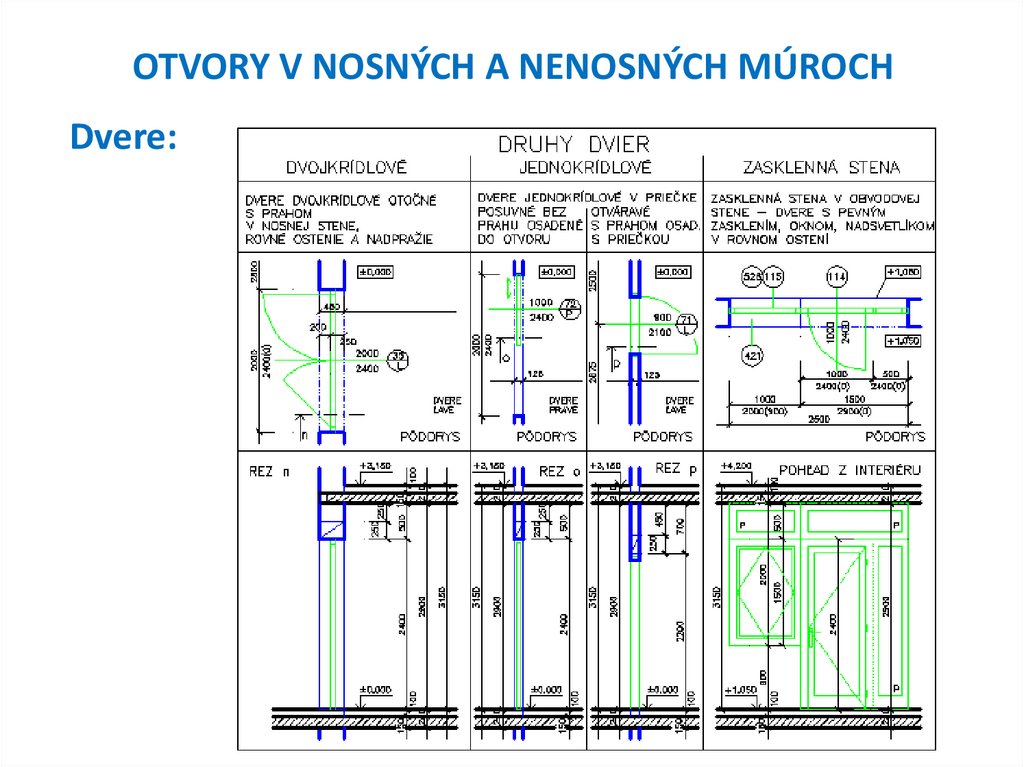

52. OTVORY V NOSNÝCH A NENOSNÝCH MÚROCH

Dvere:

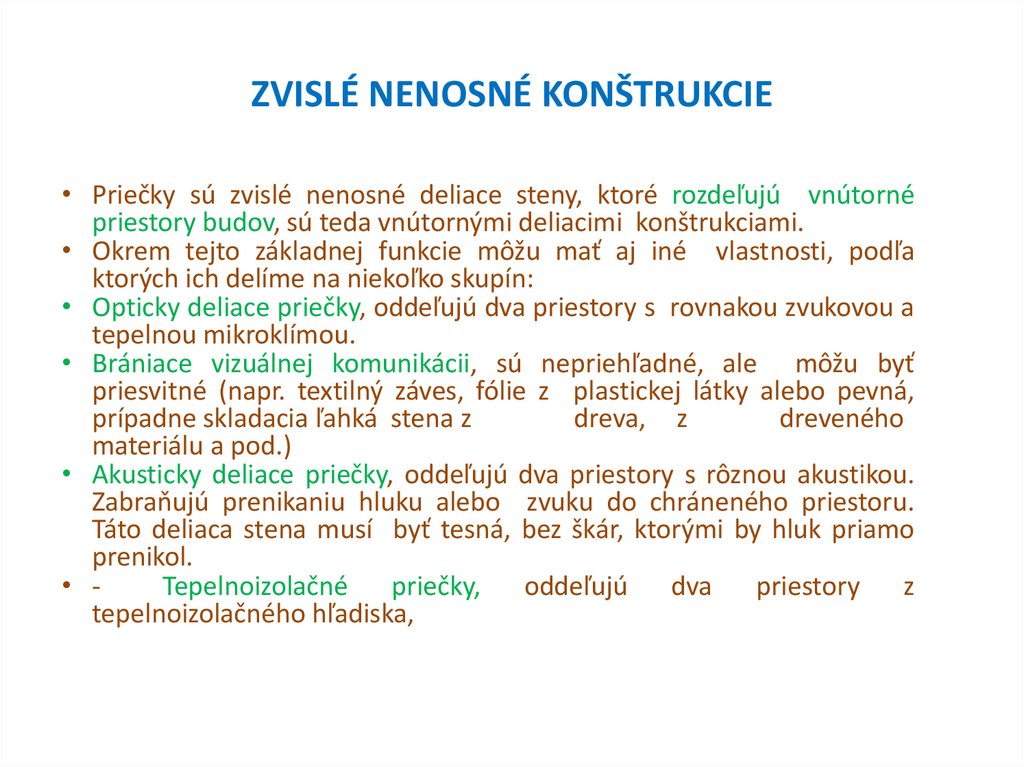

53. ZVISLÉ NENOSNÉ KONŠTRUKCIE

• Priečky sú zvislé nenosné deliace steny, ktoré rozdeľujú vnútorné
priestory budov, sú teda vnútornými deliacimi konštrukciami.
• Okrem tejto základnej funkcie môžu mať aj iné vlastnosti, podľa
ktorých ich delíme na niekoľko skupín:
• Opticky deliace priečky, oddeľujú dva priestory s rovnakou zvukovou a
tepelnou mikroklímou.
• Brániace vizuálnej komunikácii, sú nepriehľadné, ale môžu byť
priesvitné (napr. textilný záves, fólie z plastickej látky alebo pevná,
prípadne skladacia ľahká stena z
dreva, z
dreveného
materiálu a pod.)
• Akusticky deliace priečky, oddeľujú dva priestory s rôznou akustikou.
Zabraňujú prenikaniu hluku alebo zvuku do chráneného priestoru.
Táto deliaca stena musí byť tesná, bez škár, ktorými by hluk priamo
prenikol.
• Tepelnoizolačné
priečky,
oddeľujú
dva
priestory
z
tepelnoizolačného hľadiska,

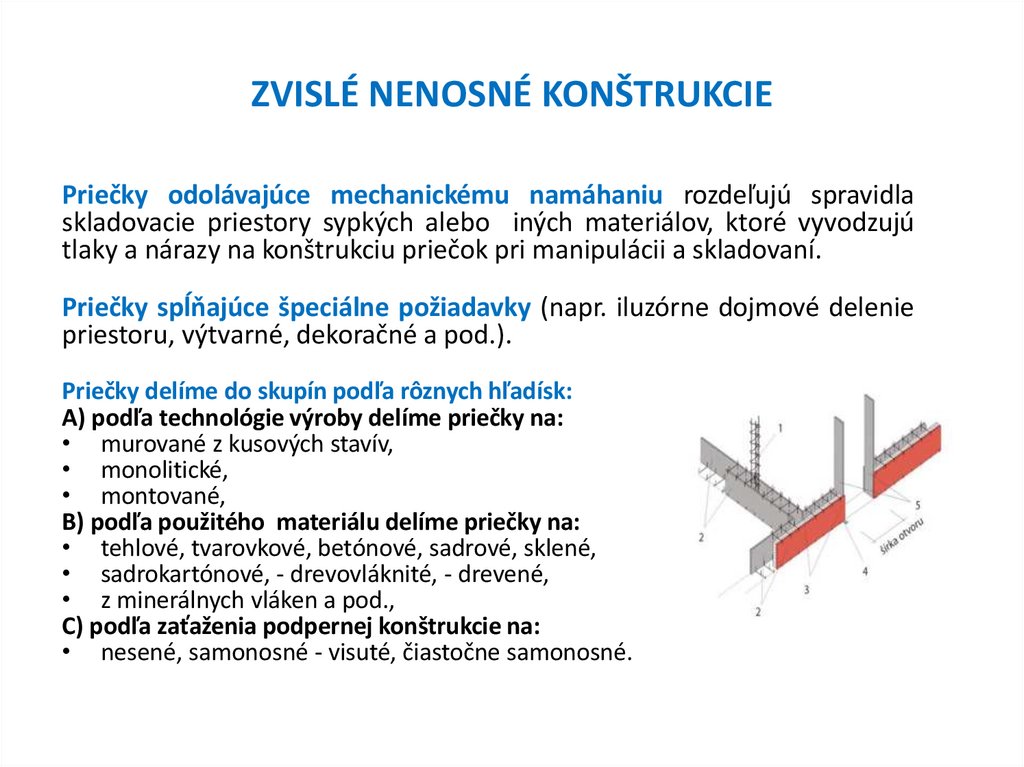

54. ZVISLÉ NENOSNÉ KONŠTRUKCIE

Priečky odolávajúce mechanickému namáhaniu rozdeľujú spravidla
skladovacie priestory sypkých alebo iných materiálov, ktoré vyvodzujú
tlaky a nárazy na konštrukciu priečok pri manipulácii a skladovaní.
Priečky spĺňajúce špeciálne požiadavky (napr. iluzórne dojmové delenie
priestoru, výtvarné, dekoračné a pod.).
Priečky delíme do skupín podľa rôznych hľadísk:
A) podľa technológie výroby delíme priečky na:
• murované z kusových stavív,
• monolitické,
• montované,
B) podľa použitého materiálu delíme priečky na:
• tehlové, tvarovkové, betónové, sadrové, sklené,
• sadrokartónové, - drevovláknité, - drevené,
• z minerálnych vláken a pod.,
C) podľa zaťaženia podpernej konštrukcie na:
• nesené, samonosné - visuté, čiastočne samonosné.

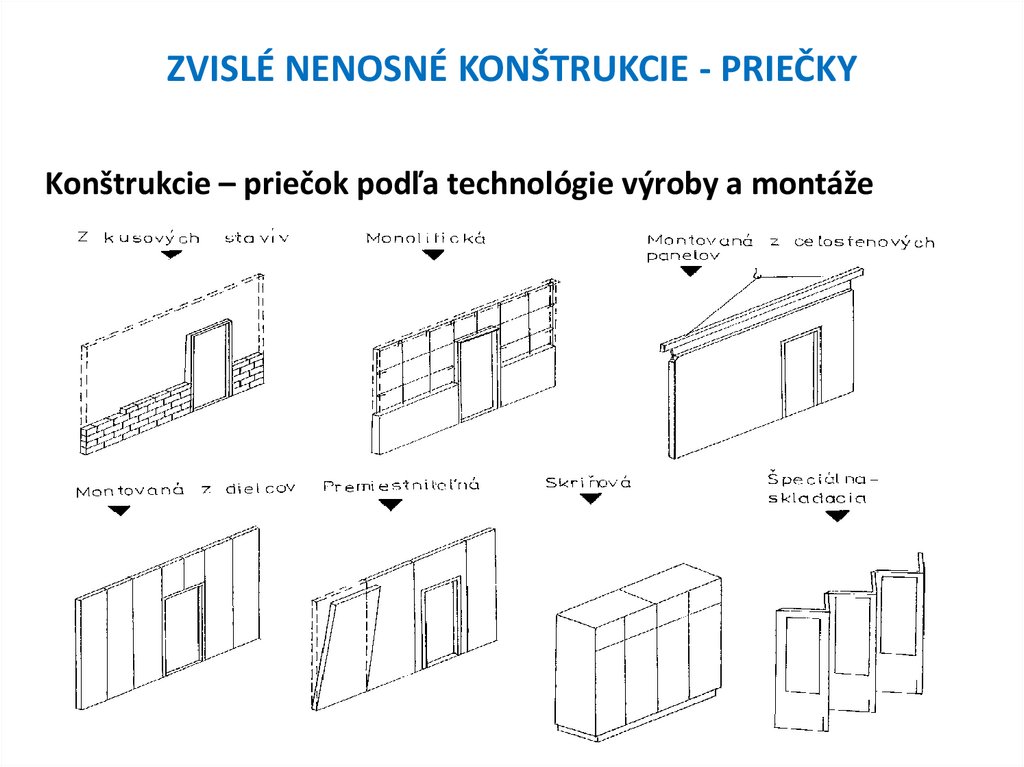

55. ZVISLÉ NENOSNÉ KONŠTRUKCIE - PRIEČKY

Konštrukcie – priečok podľa technológie výroby a montáže

56. ...ďakujem za pozornosť.
