Військовий інститут телекомунікацій та інформатизації
імені Героїв Крут
Навчальна дисципліна: Теорія електричних кіл
Змістовий модуль 6: Фільтри
Заняття 2:
Перетворення частоти. Фільтри верхніх частот
(ФВЧ) та смугові фільтри (СФ).
Старший викладач кафедри
Електроніки та схемотехніки
підполковник Сергій Погребняк

2.

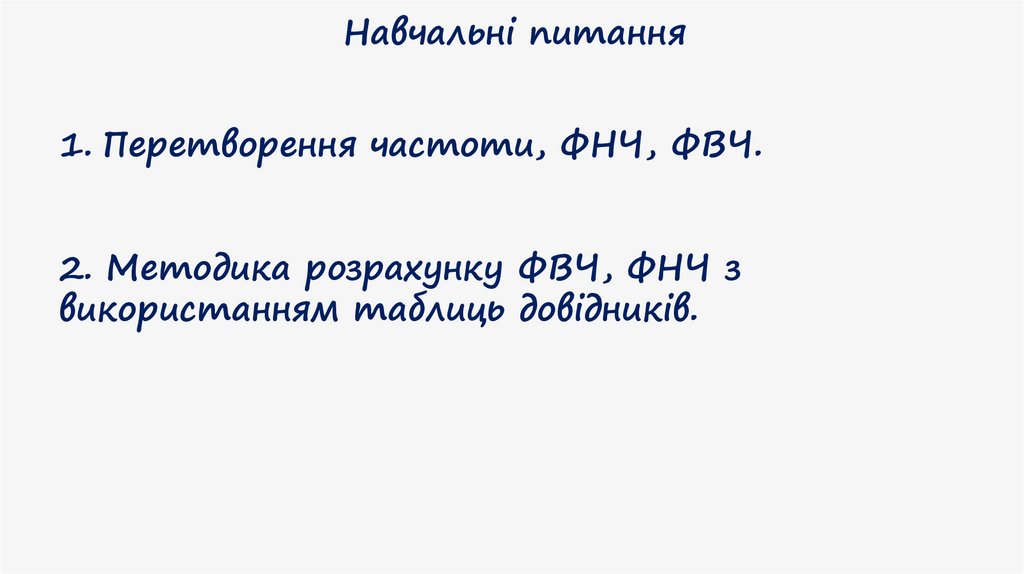

Навчальні питання
1. Перетворення частоти, ФНЧ, ФВЧ.
2. Методика розрахунку ФВЧ, ФНЧ з
використанням таблиць довідників.

3.

4.

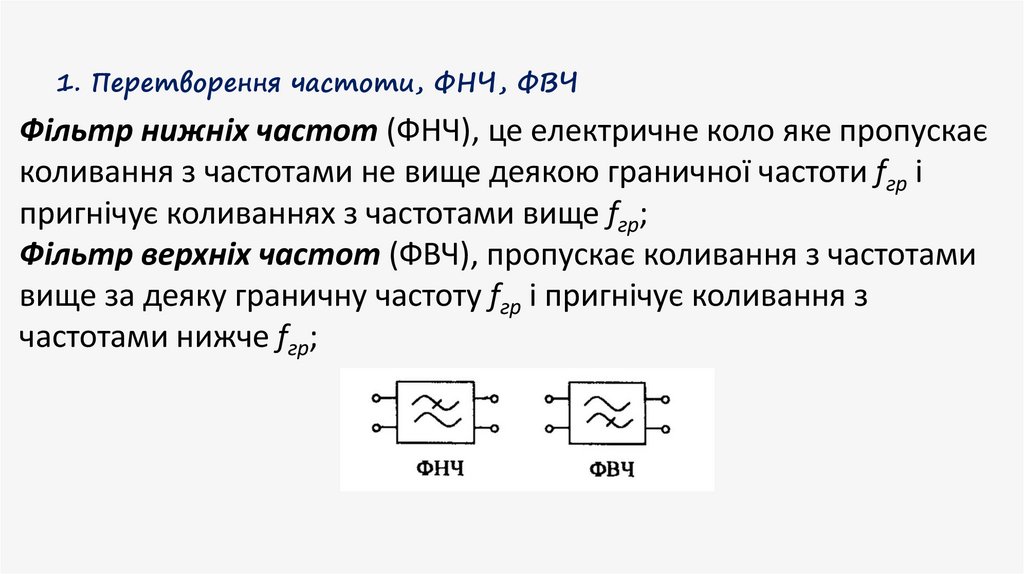

1. Перетворення частоти, ФНЧ, ФВЧ

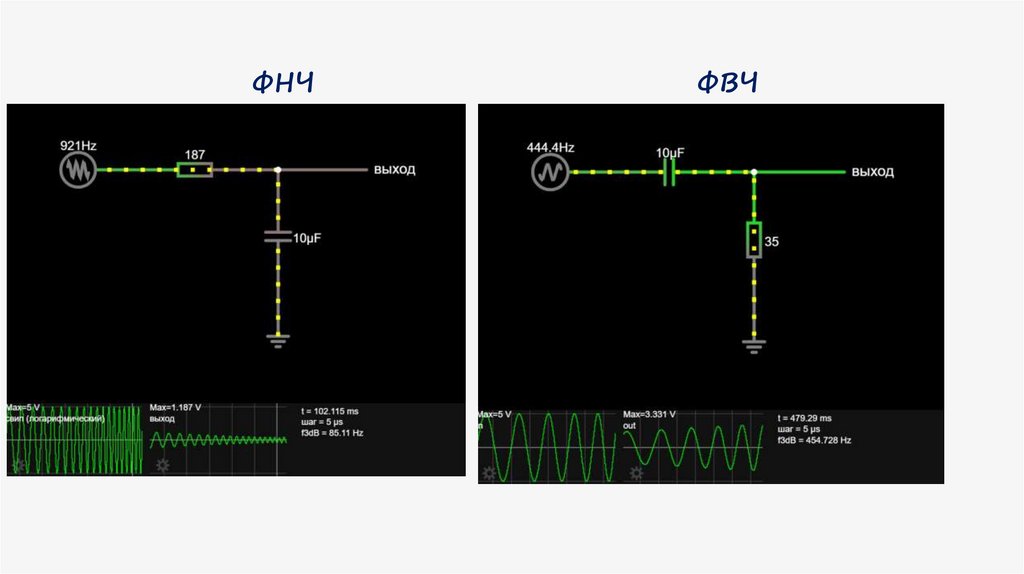

Фільтр нижніх частот (ФНЧ), це електричне коло яке пропускає
коливання з частотами не вище деякою граничної частоти fгр і
пригнічує коливаннях з частотами вище fгр;
Фільтр верхніх частот (ФВЧ), пропускає коливання з частотами
вище за деяку граничну частоту fгр і пригнічує коливання з
частотами нижче fгр;

5.

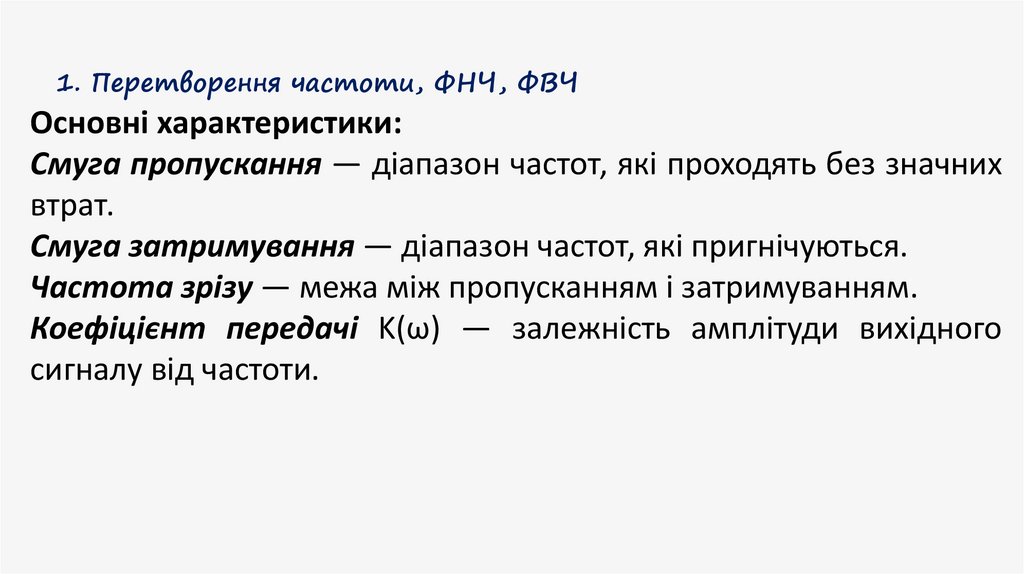

1. Перетворення частоти, ФНЧ, ФВЧ

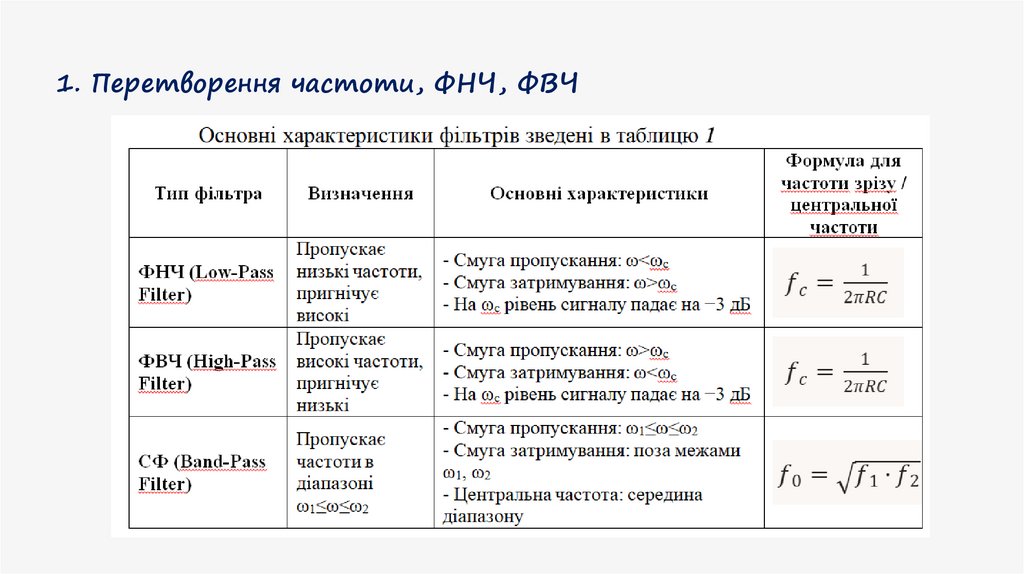

Основні характеристики:
Смуга пропускання — діапазон частот, які проходять без значних
втрат.
Смуга затримування — діапазон частот, які пригнічуються.
Частота зрізу — межа між пропусканням і затримуванням.
Коефіцієнт передачі K(ω) — залежність амплітуди вихідного
сигналу від частоти.

6.

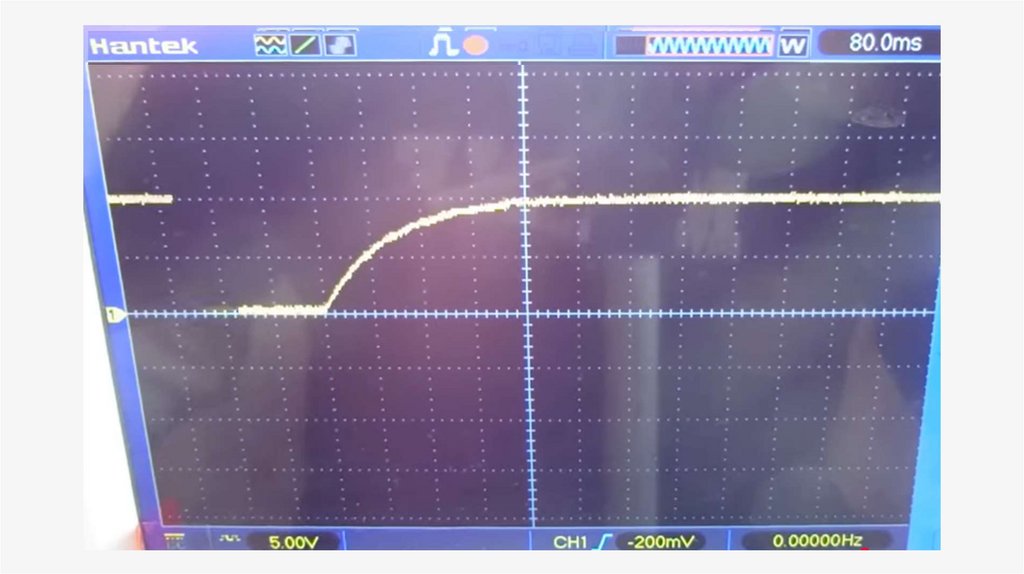

1. Перетворення частоти, ФНЧ, ФВЧ

7.

1. Перетворення частоти, ФНЧ, ФВЧ
