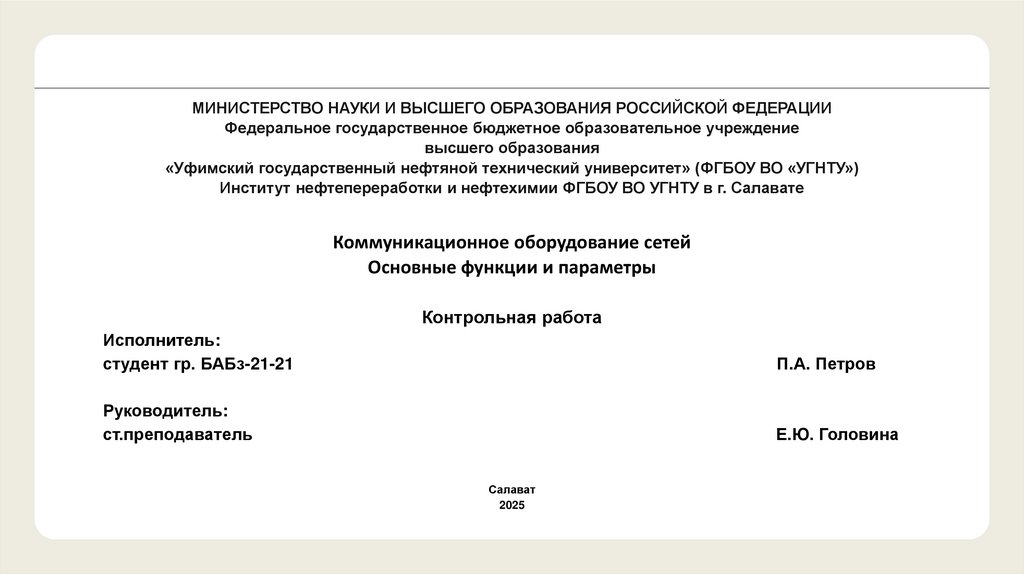

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Уфимский государственный нефтяной технический университет» (ФГБОУ ВО «УГНТУ»)
Институт нефтепереработки и нефтехимии ФГБОУ ВО УГНТУ в г. Салавате
Коммуникационное оборудование сетей
Основные функции и параметры
Контрольная работа
Исполнитель:
студент гр. БАБз-21-21
П.А. Петров
Руководитель:
ст.преподаватель
Е.Ю. Головина
Салават
2025

2.

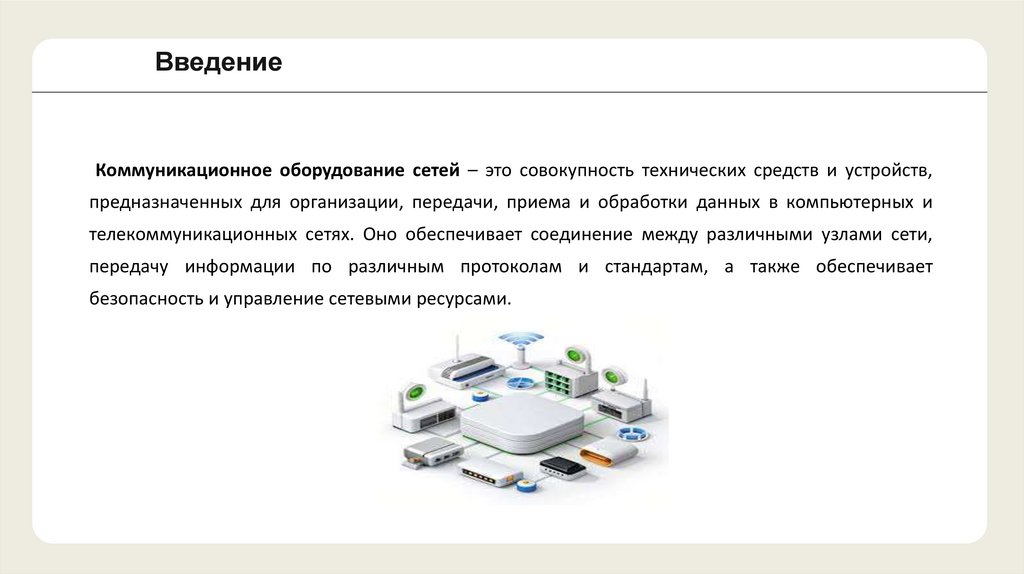

Введение
Коммуникационное оборудование сетей – это совокупность технических средств и устройств,
предназначенных для организации, передачи, приема и обработки данных в компьютерных и
телекоммуникационных сетях. Оно обеспечивает соединение между различными узлами сети,
передачу информации по различным протоколам и стандартам, а также обеспечивает
безопасность и управление сетевыми ресурсами.

3.

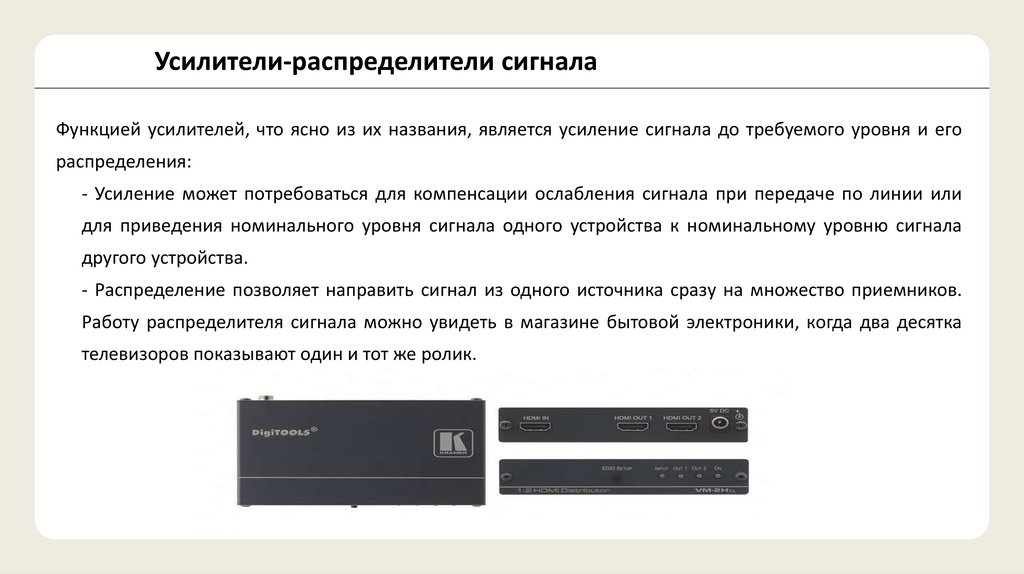

Усилители-распределители сигнала
Функцией усилителей, что ясно из их названия, является усиление сигнала до требуемого уровня и его
распределения:
- Усиление может потребоваться для компенсации ослабления сигнала при передаче по линии или
для приведения номинального уровня сигнала одного устройства к номинальному уровню сигнала
другого устройства.
- Распределение позволяет направить сигнал из одного источника сразу на множество приемников.
Работу распределителя сигнала можно увидеть в магазине бытовой электроники, когда два десятка
телевизоров показывают один и тот же ролик.

4.

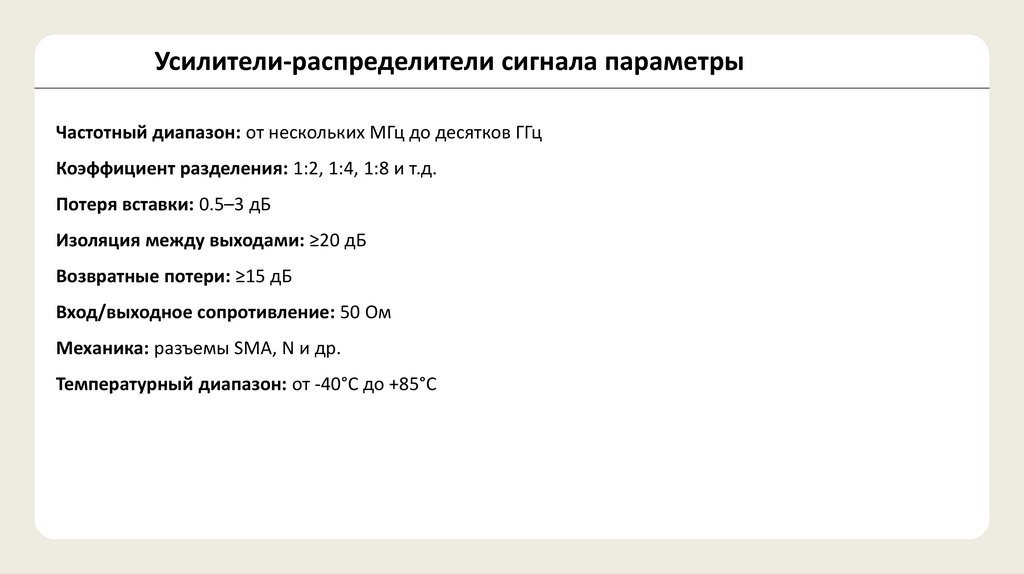

Усилители-распределители сигнала параметры
Частотный диапазон: от нескольких МГц до десятков ГГц
Коэффициент разделения: 1:2, 1:4, 1:8 и т.д.
Потеря вставки: 0.5–3 дБ
Изоляция между выходами: ≥20 дБ
Возвратные потери: ≥15 дБ
Вход/выходное сопротивление: 50 Ом
Механика: разъемы SMA, N и др.
Температурный диапазон: от -40°C до +85°C

5.

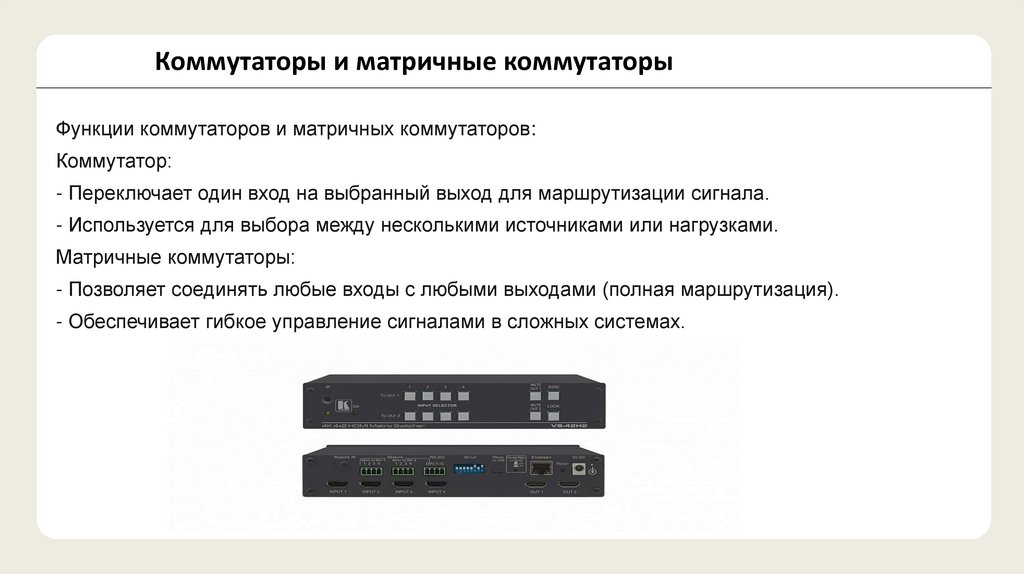

Коммутаторы и матричные коммутаторы
Функции коммутаторов и матричных коммутаторов:
Коммутатор:
- Переключает один вход на выбранный выход для маршрутизации сигнала.
- Используется для выбора между несколькими источниками или нагрузками.
Матричные коммутаторы:
- Позволяет соединять любые входы с любыми выходами (полная маршрутизация).
- Обеспечивает гибкое управление сигналами в сложных системах.

6.

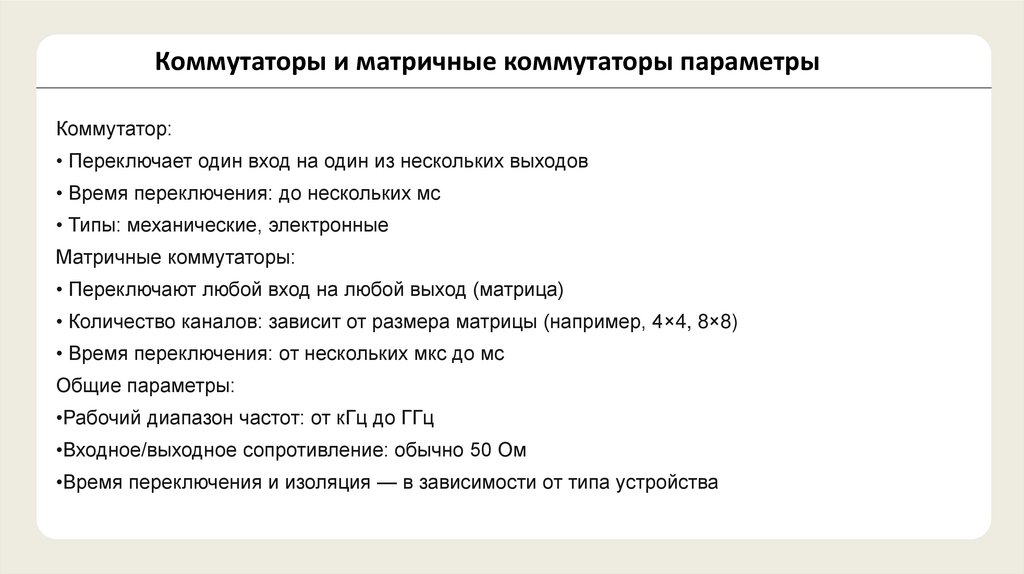

Коммутаторы и матричные коммутаторы параметры
Коммутатор:
• Переключает один вход на один из нескольких выходов
• Время переключения: до нескольких мс
• Типы: механические, электронные
Матричные коммутаторы:
• Переключают любой вход на любой выход (матрица)
• Количество каналов: зависит от размера матрицы (например, 4×4, 8×8)
• Время переключения: от нескольких мкс до мс
Общие параметры:
•Рабочий диапазон частот: от кГц до ГГц
•Входное/выходное сопротивление: обычно 50 Ом
•Время переключения и изоляция — в зависимости от типа устройства

7.

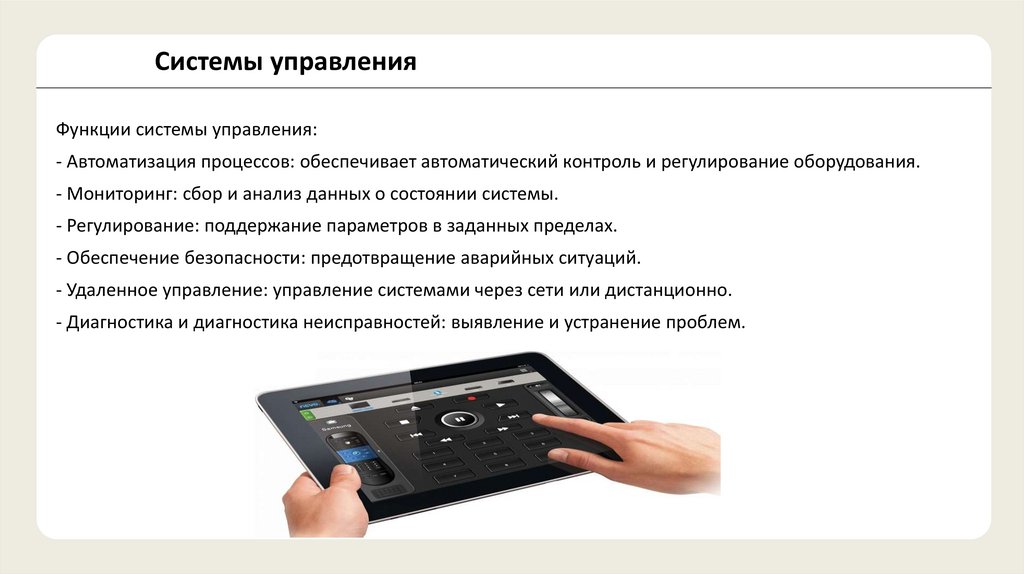

Системы управления
Функции системы управления:
- Автоматизация процессов: обеспечивает автоматический контроль и регулирование оборудования.
- Мониторинг: сбор и анализ данных о состоянии системы.
- Регулирование: поддержание параметров в заданных пределах.
- Обеспечение безопасности: предотвращение аварийных ситуаций.
- Удаленное управление: управление системами через сети или дистанционно.
- Диагностика и диагностика неисправностей: выявление и устранение проблем.

8.

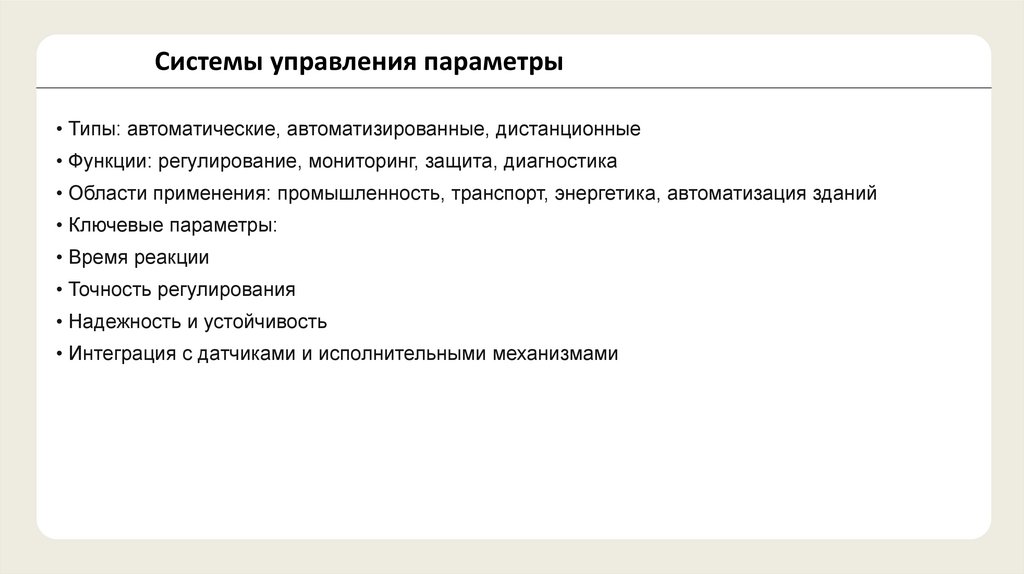

Системы управления параметры
• Типы: автоматические, автоматизированные, дистанционные
• Функции: регулирование, мониторинг, защита, диагностика
• Области применения: промышленность, транспорт, энергетика, автоматизация зданий
• Ключевые параметры:
• Время реакции
• Точность регулирования
• Надежность и устойчивость
• Интеграция с датчиками и исполнительными механизмами

9.

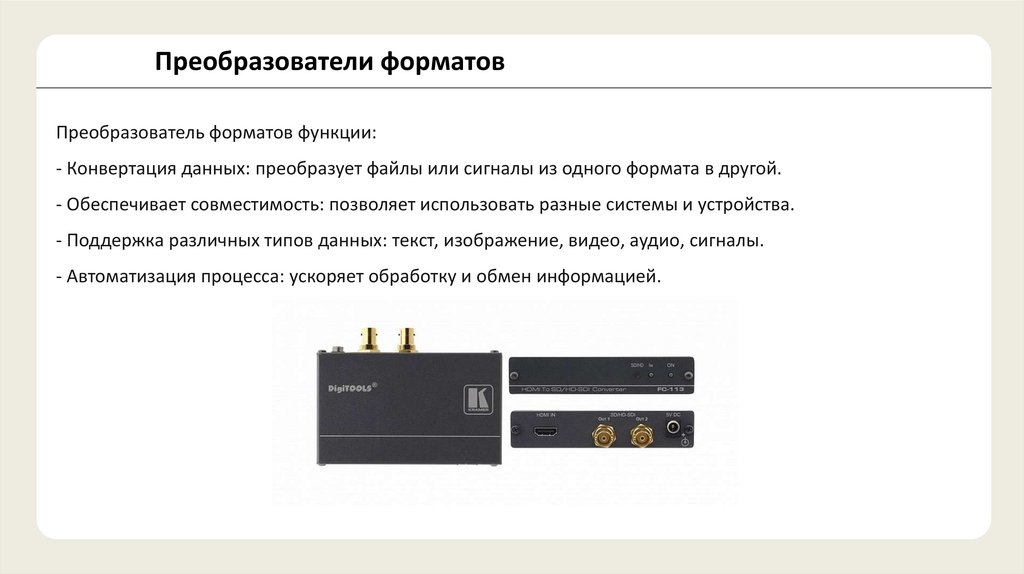

Преобразователи форматов
Преобразователь форматов функции:
- Конвертация данных: преобразует файлы или сигналы из одного формата в другой.
- Обеспечивает совместимость: позволяет использовать разные системы и устройства.
- Поддержка различных типов данных: текст, изображение, видео, аудио, сигналы.
- Автоматизация процесса: ускоряет обработку и обмен информацией.

10.

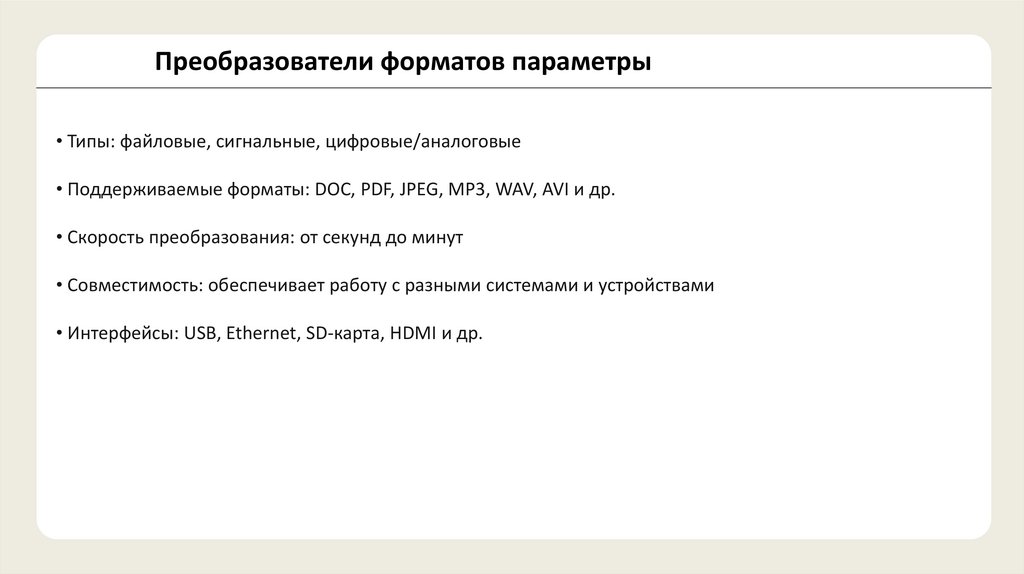

Преобразователи форматов параметры
• Типы: файловые, сигнальные, цифровые/аналоговые
• Поддерживаемые форматы: DOC, PDF, JPEG, MP3, WAV, AVI и др.
• Скорость преобразования: от секунд до минут
• Совместимость: обеспечивает работу с разными системами и устройствами
• Интерфейсы: USB, Ethernet, SD-карта, HDMI и др.

11.

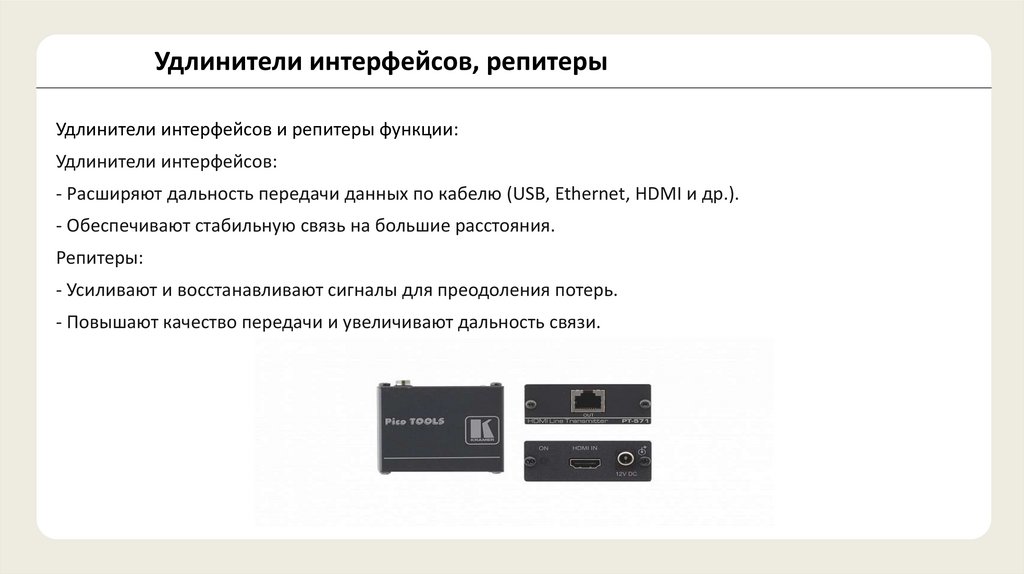

Удлинители интерфейсов, репитеры
Удлинители интерфейсов и репитеры функции:
Удлинители интерфейсов:
- Расширяют дальность передачи данных по кабелю (USB, Ethernet, HDMI и др.).
- Обеспечивают стабильную связь на большие расстояния.
Репитеры:
- Усиливают и восстанавливают сигналы для преодоления потерь.
- Повышают качество передачи и увеличивают дальность связи.

12.

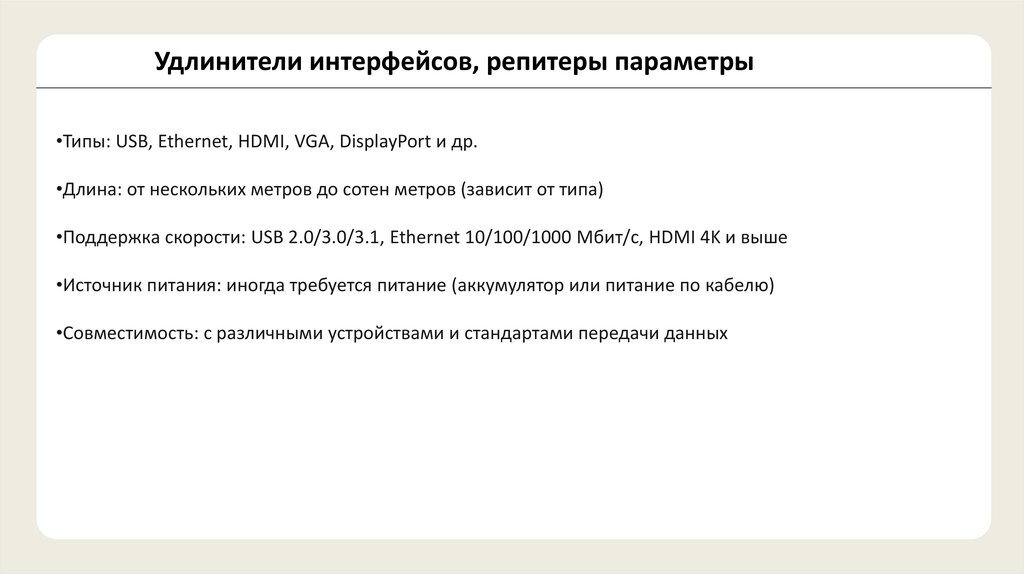

Удлинители интерфейсов, репитеры параметры
•Типы: USB, Ethernet, HDMI, VGA, DisplayPort и др.
•Длина: от нескольких метров до сотен метров (зависит от типа)
•Поддержка скорости: USB 2.0/3.0/3.1, Ethernet 10/100/1000 Мбит/с, HDMI 4K и выше
•Источник питания: иногда требуется питание (аккумулятор или питание по кабелю)
•Совместимость: с различными устройствами и стандартами передачи данных

13.

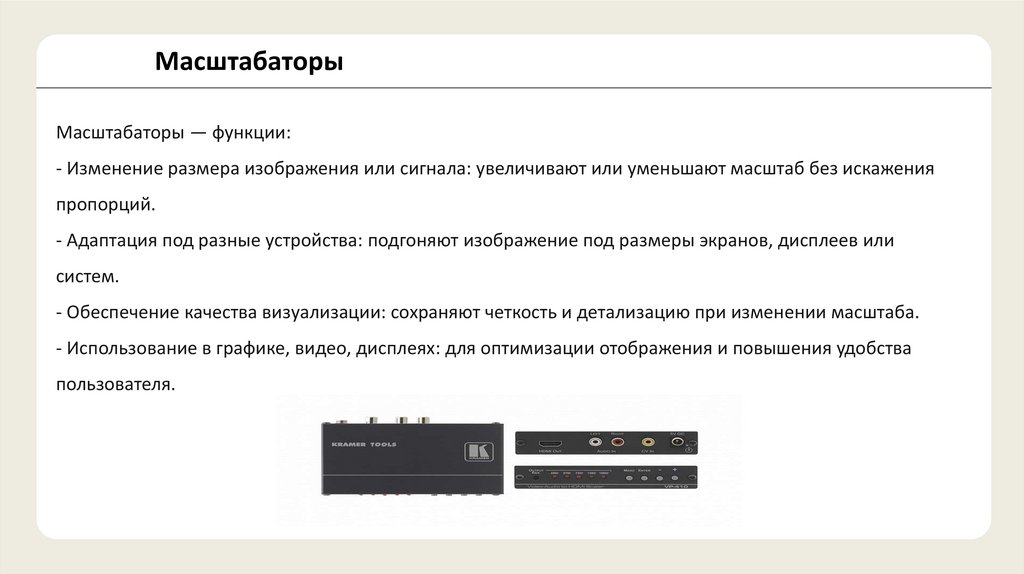

Масштабаторы
Масштабаторы — функции:
- Изменение размера изображения или сигнала: увеличивают или уменьшают масштаб без искажения
пропорций.
- Адаптация под разные устройства: подгоняют изображение под размеры экранов, дисплеев или
систем.
- Обеспечение качества визуализации: сохраняют четкость и детализацию при изменении масштаба.
- Использование в графике, видео, дисплеях: для оптимизации отображения и повышения удобства
пользователя.

14.

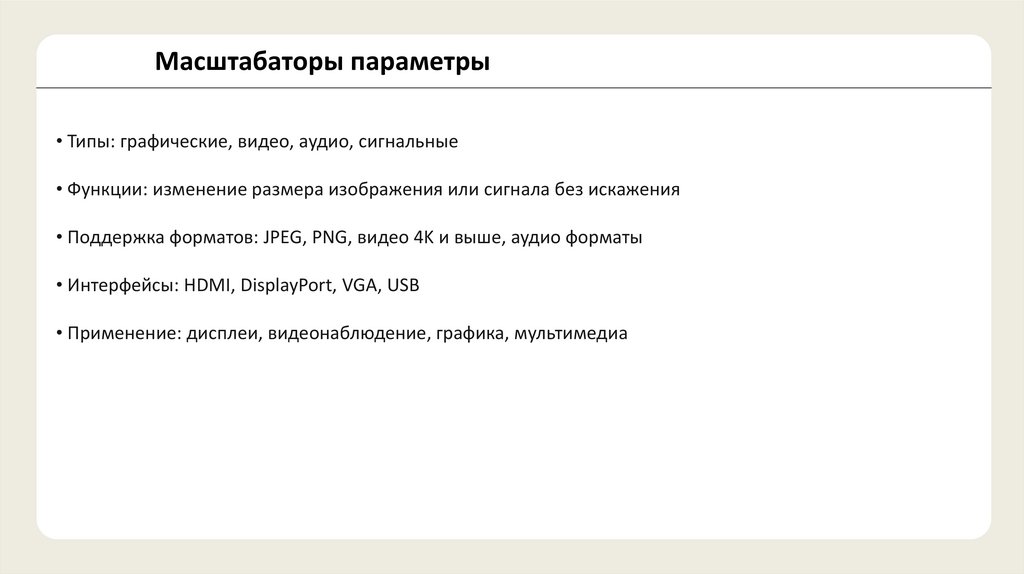

Масштабаторы параметры
• Типы: графические, видео, аудио, сигнальные
• Функции: изменение размера изображения или сигнала без искажения
• Поддержка форматов: JPEG, PNG, видео 4K и выше, аудио форматы
• Интерфейсы: HDMI, DisplayPort, VGA, USB
• Применение: дисплеи, видеонаблюдение, графика, мультимедиа

15.
