ЭПиЭ №3

1.

Электрический привод и
электрооборудование в АПК
Расчет теплового баланса кабеля
Практическая работа №3

2.

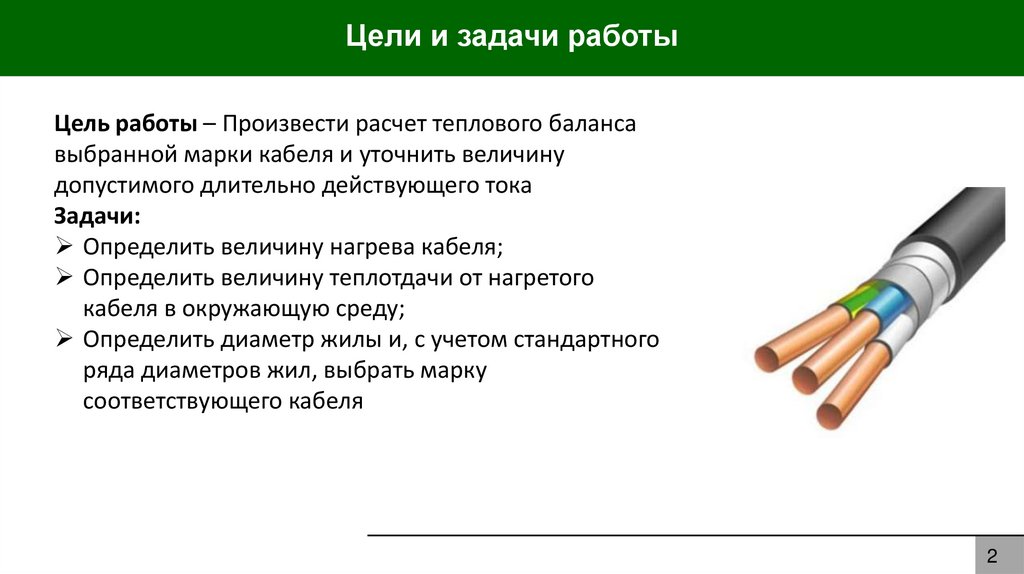

Цели и задачи работы
Цель работы – Произвести расчет теплового баланса
выбранной марки кабеля и уточнить величину
допустимого длительно действующего тока
Задачи:
Определить величину нагрева кабеля;
Определить величину теплотдачи от нагретого
кабеля в окружающую среду;
Определить диаметр жилы и, с учетом стандартного
ряда диаметров жил, выбрать марку
соответствующего кабеля
2

3.

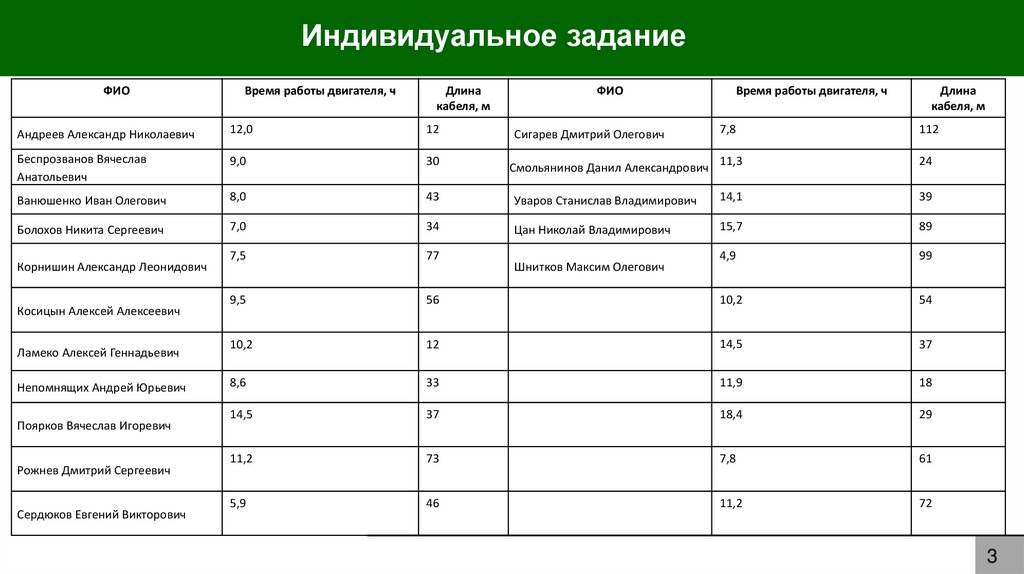

Индивидуальное задание
ФИО
Время работы двигателя, ч
Длина
кабеля, м
Андреев Александр Николаевич
12,0
12
Беспрозванов Вячеслав
Анатольевич
9,0
30
Ванюшенко Иван Олегович
8,0
43
Болохов Никита Сергеевич
7,0
34
7,5
77
9,5
Корнишин Александр Леонидович
Косицын Алексей Алексеевич
Ламеко Алексей Геннадьевич
Непомнящих Андрей Юрьевич
Поярков Вячеслав Игоревич
Рожнев Дмитрий Сергеевич
Сердюков Евгений Викторович
ФИО
Время работы двигателя, ч
Длина
кабеля, м
7,8
112
11,3
24
Уваров Станислав Владимирович
14,1
39
Цан Николай Владимирович
15,7
89
4,9
99
56
10,2
54
10,2
12
14,5
37
8,6
33
11,9
18
14,5
37
18,4
29
11,2
73
7,8
61
5,9
46
11,2
72
Сигарев Дмитрий Олегович
Смольянинов Данил Александрович
Шнитков Максим Олегович
3

4.

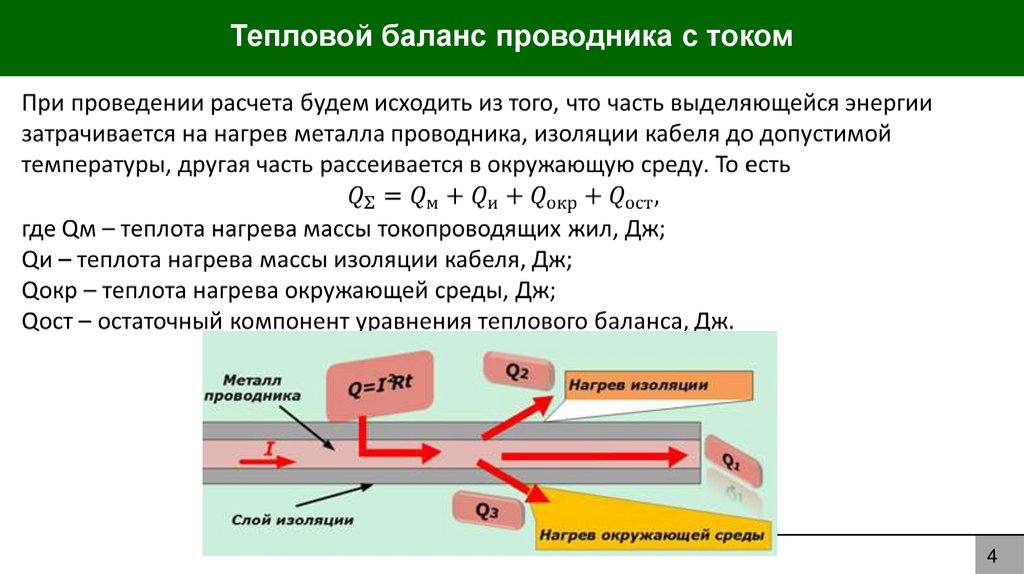

Тепловой баланс проводника с током
4

5.

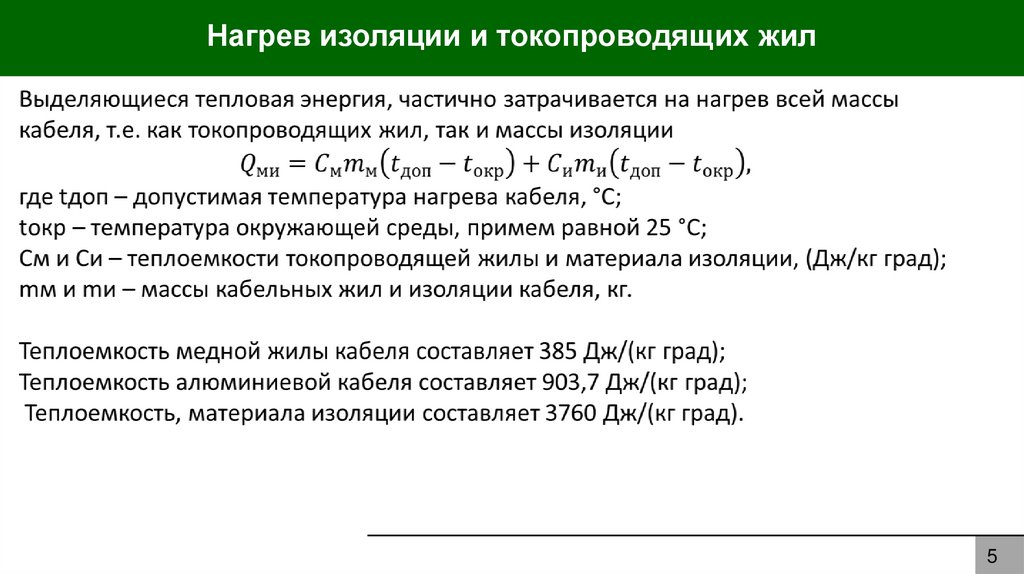

Нагрев изоляции и токопроводящих жил
5

6.

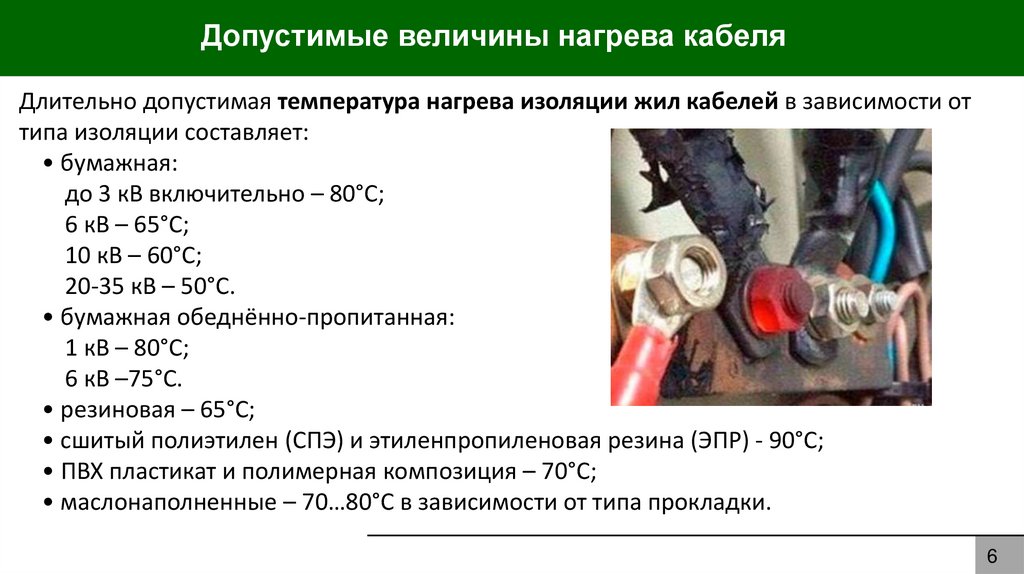

Допустимые величины нагрева кабеля
Длительно допустимая температура нагрева изоляции жил кабелей в зависимости от
типа изоляции составляет:
• бумажная:
до 3 кВ включительно – 80°C;
6 кВ – 65°C;
10 кВ – 60°C;
20-35 кВ – 50°C.
• бумажная обеднённо-пропитанная:
1 кВ – 80°C;
6 кВ –75°C.
• резиновая – 65°C;
• сшитый полиэтилен (СПЭ) и этиленпропиленовая резина (ЭПР) - 90°C;
• ПВХ пластикат и полимерная композиция – 70°C;
• маслонаполненные – 70…80°C в зависимости от типа прокладки.
6

7.

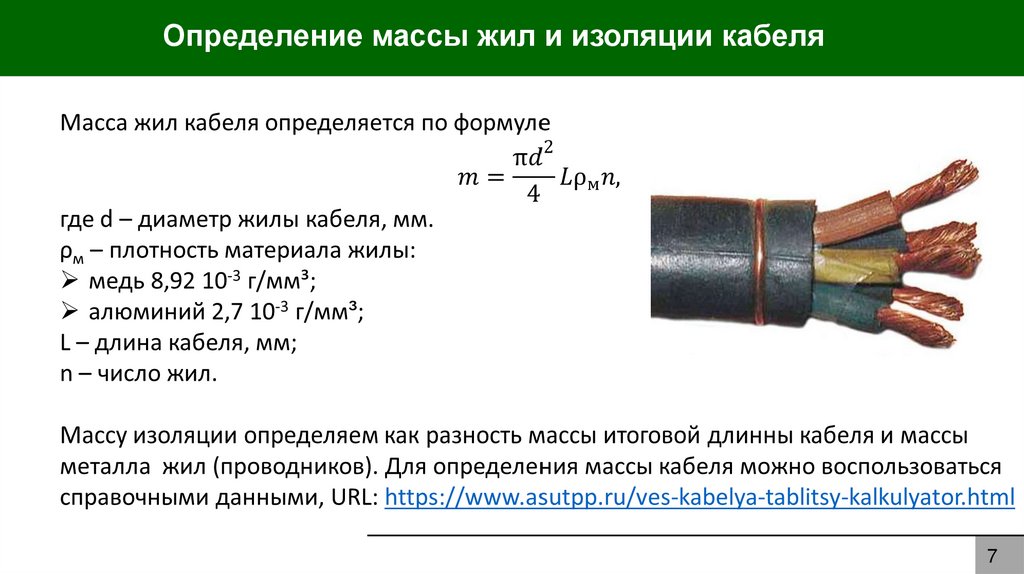

Определение массы жил и изоляции кабеля
7

8.

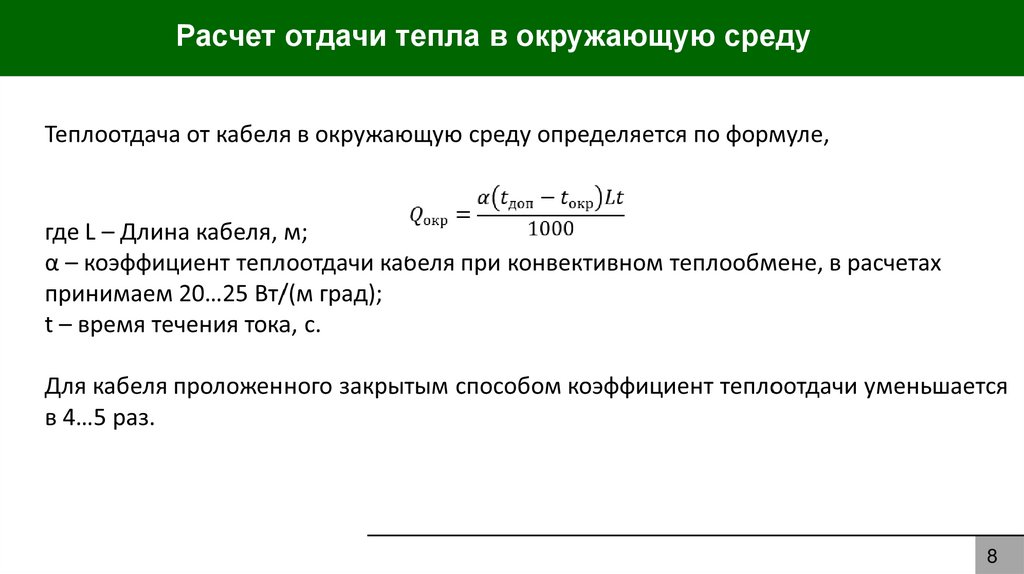

Расчет отдачи тепла в окружающую среду
8

9.

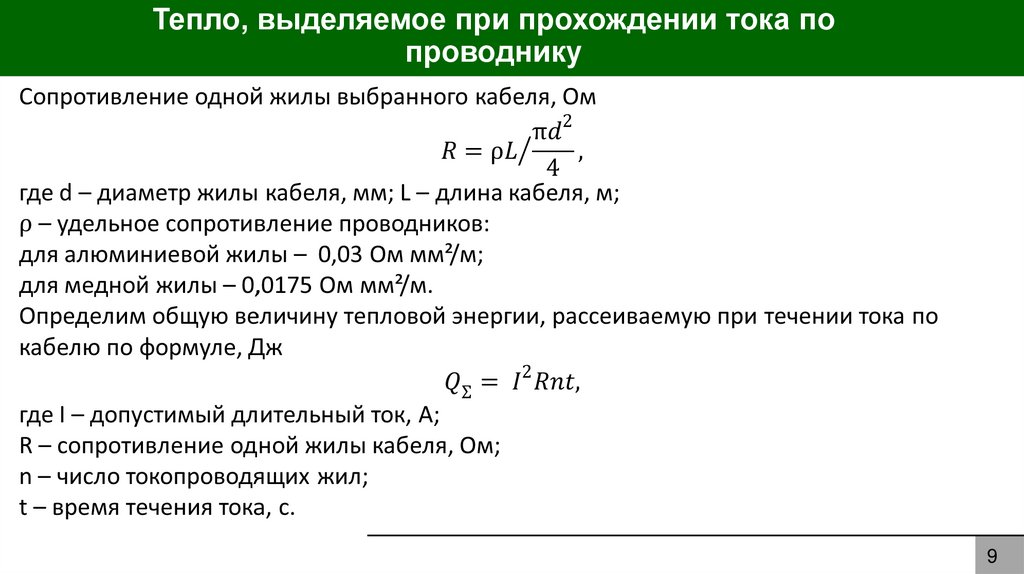

Тепло, выделяемое при прохождении тока по
проводнику
9

10.

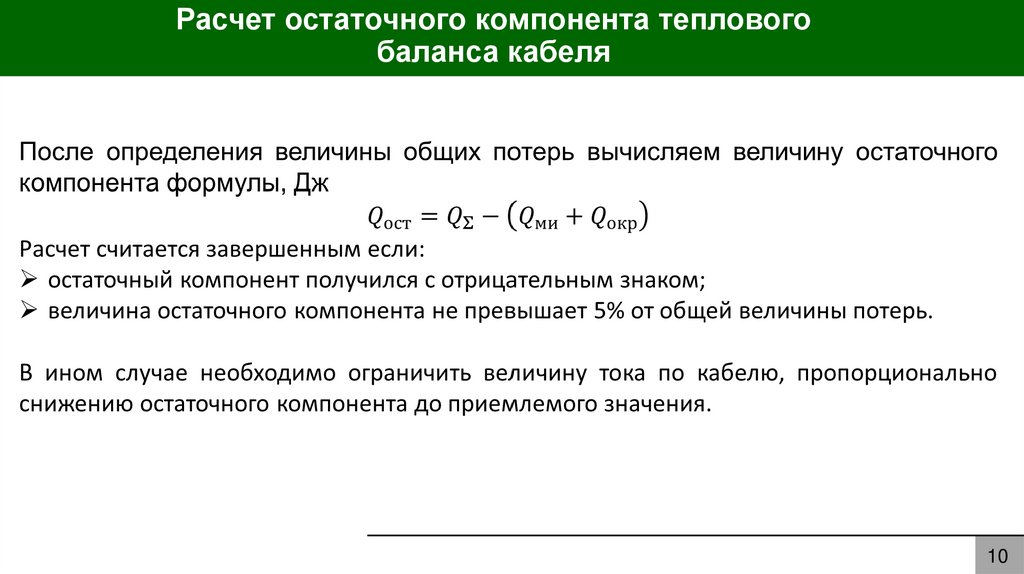

Расчет остаточного компонента теплового
баланса кабеля
10

11.

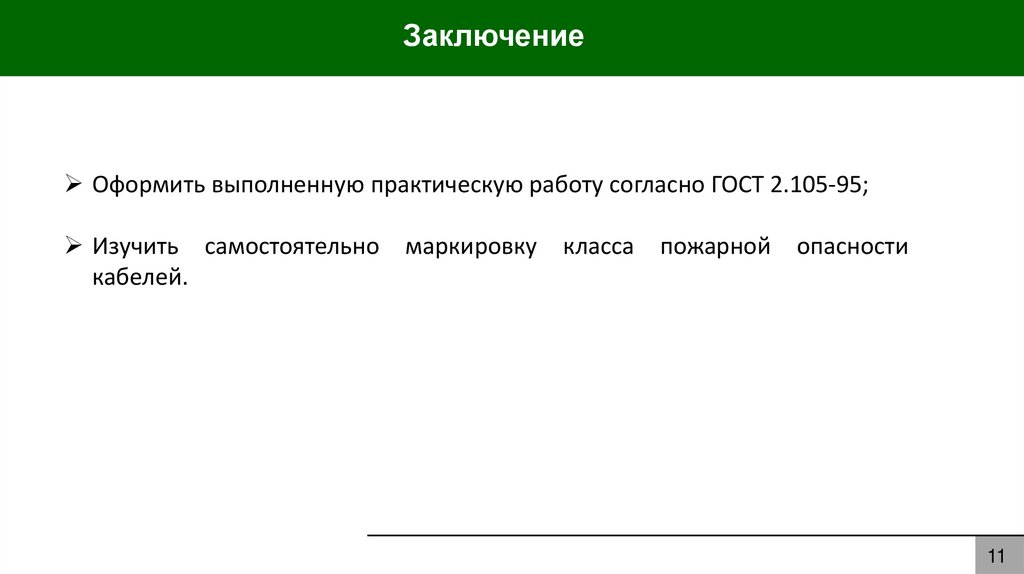

Заключение
Оформить выполненную практическую работу согласно ГОСТ 2.105-95;
Изучить самостоятельно
кабелей.
маркировку
класса
пожарной
опасности
11

12.

Спасибо за внимание!
12
