3. Сетевая инфраструктура и СКС

1.

Сетевая инфраструктура и
СКС

2.

ОП Боровая
(ОСТ)
ОП ЦОД
Курчатовски
й
Москва
ОП
Медведково
ОП
Коровинское
(НОРД)
ОП
Остаповский

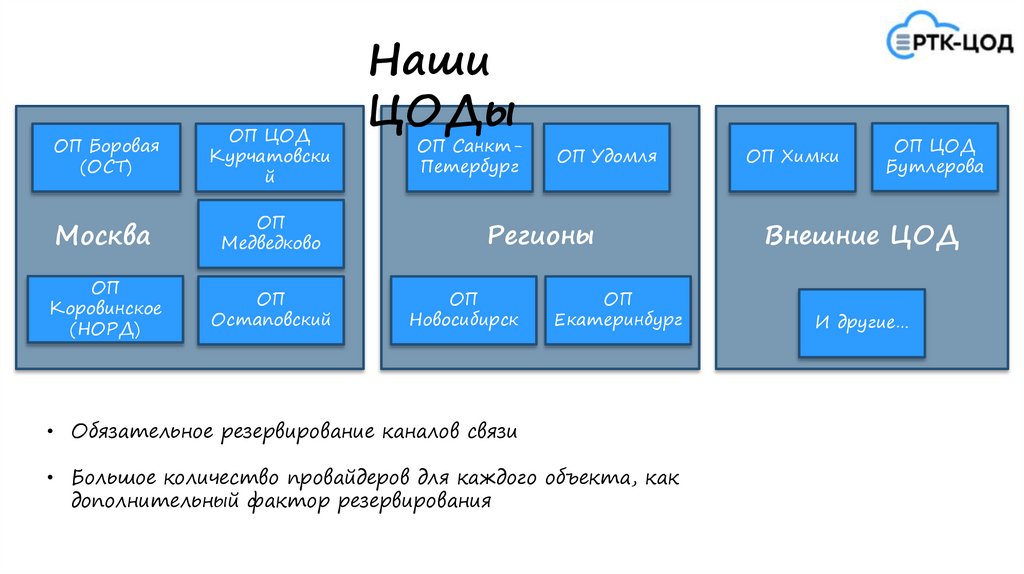

Наши
ЦОДы
ОП СанктПетербург
ОП Удомля
Регионы
ОП
Новосибирск
ОП
Екатеринбург
• Обязательное резервирование каналов связи
• Большое количество провайдеров для каждого объекта, как
дополнительный фактор резервирования
ОП Химки
ОП ЦОД
Бутлерова
Внешние ЦОД
И другие…

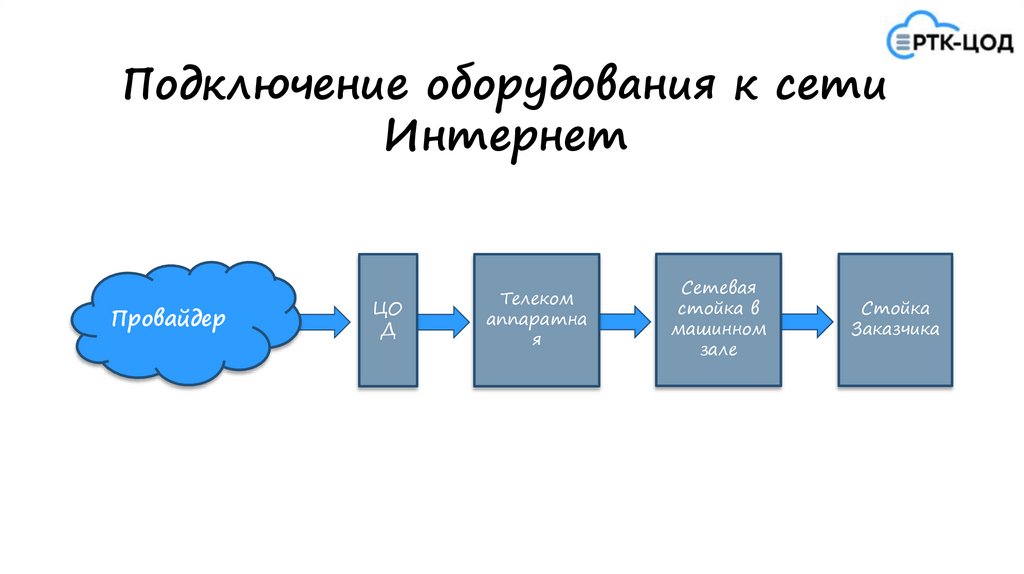

3.

Подключение оборудования к сети
Интернет
Провайдер
ЦО
Д
Телеком
аппаратна
я
Сетевая
стойка в
машинном
зале
Стойка
Заказчика

4.

Типы кабеля при организации
кроссировок
• Витая пара
Передача сигнала электрическими импульсами по
медным проводникам
• Оптоволокно
Передача сигнала с использованием
электромагнитного излучения оптического диапазона

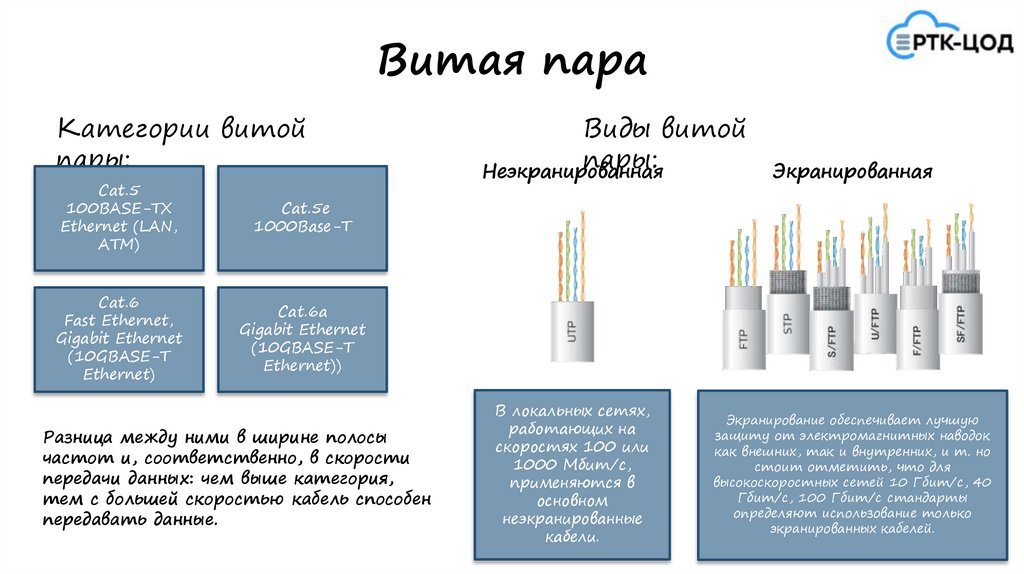

5.

Витая пара
Категории витой
пары:
Cat.5
100BASE-TX
Ethernet (LAN,
ATM)
Cat.5e
1000Base-T
Cat.6
Fast Ethernet,
Gigabit Ethernet
(10GBASE-T
Ethernet)
Cat.6а
Gigabit Ethernet
(10GBASE-T
Ethernet))
Разница между ними в ширине полосы
частот и, соответственно, в скорости
передачи данных: чем выше категория,
тем с большей скоростью кабель способен
передавать данные.
Виды витой
пары:
Неэкранированная
В локальных сетях,
работающих на
скоростях 100 или
1000 Мбит/с,
применяются в
основном
неэкранированные
кабели.
Экранированная
Экранирование обеспечивает лучшую
защиту от электромагнитных наводок
как внешних, так и внутренних, и т. но
стоит отметить, что для
высокоскоростных сетей 10 Гбит/с, 40
Гбит/с, 100 Гбит/с стандарты
определяют использование только
экранированных кабелей.

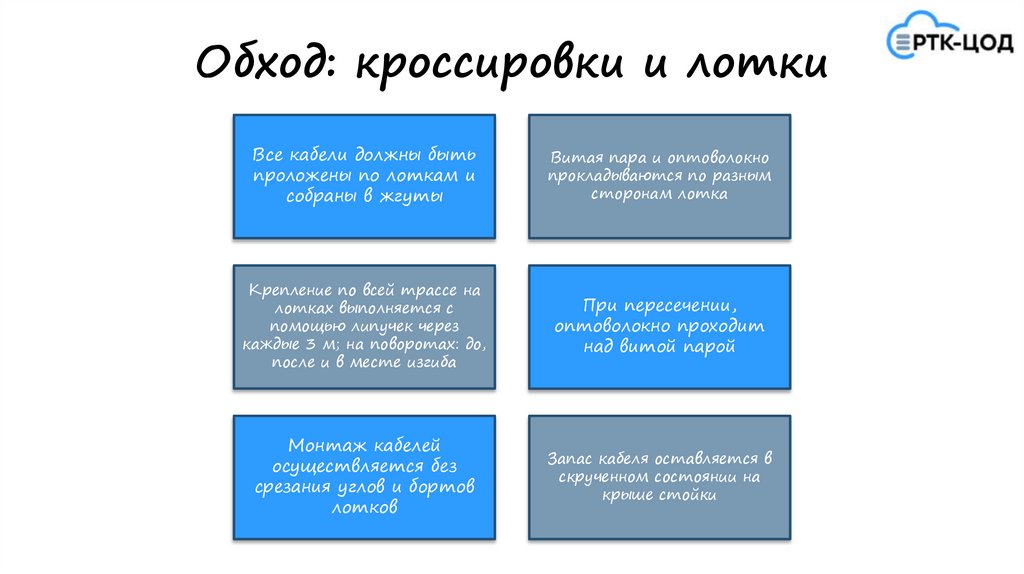

6.

Обход: кроссировки и лотки
Все кабели должны быть
проложены по лоткам и
собраны в жгуты
Витая пара и оптоволокно
прокладываются по разным
сторонам лотка
Крепление по всей трассе на
лотках выполняется с
помощью липучек через
каждые 3 м; на поворотах: до,
после и в месте изгиба
При пересечении,
оптоволокно проходит
над витой парой
Монтаж кабелей
осуществляется без
срезания углов и бортов
лотков
Запас кабеля оставляется в
скрученном состоянии на
крыше стойки

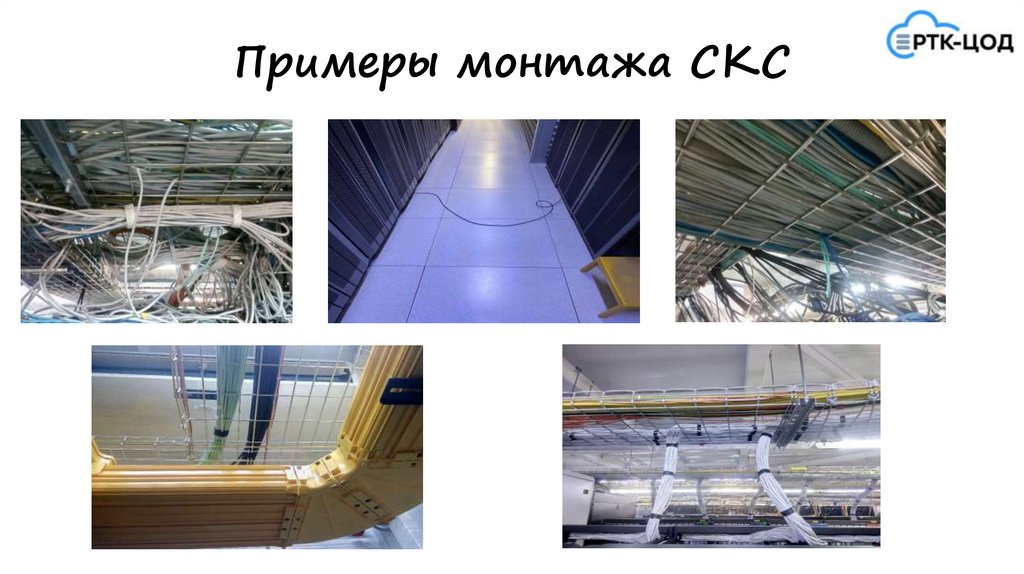

7.
