2. Холодоснабжение

1.

Холодоснабжение ЦОД

2.

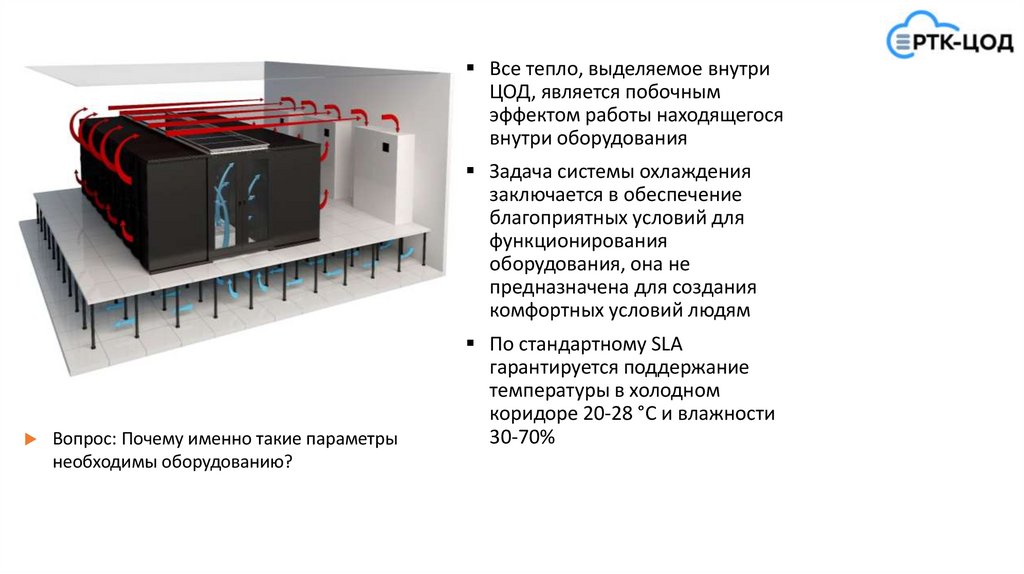

Все тепло, выделяемое внутри
ЦОД, является побочным
эффектом работы находящегося
внутри оборудования
Задача системы охлаждения
заключается в обеспечение
благоприятных условий для
функционирования
оборудования, она не
предназначена для создания
комфортных условий людям
Вопрос: Почему именно такие параметры
необходимы оборудованию?
По стандартному SLA
гарантируется поддержание
температуры в холодном
коридоре 20-28 °С и влажности
30-70%

3.

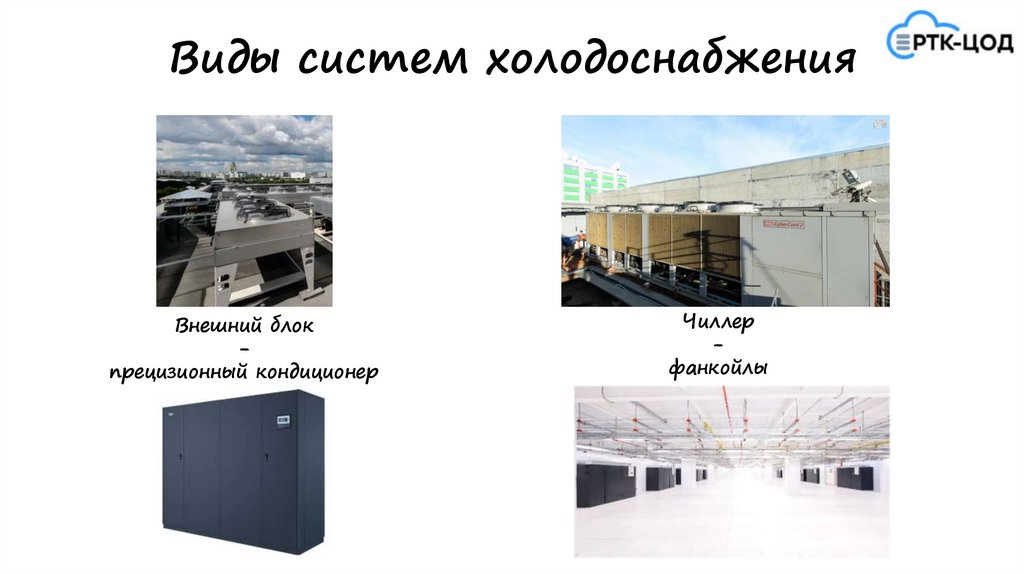

Виды систем холодоснабжения
Внешний блок
прецизионный кондиционер
Чиллер
фанкойлы

4.

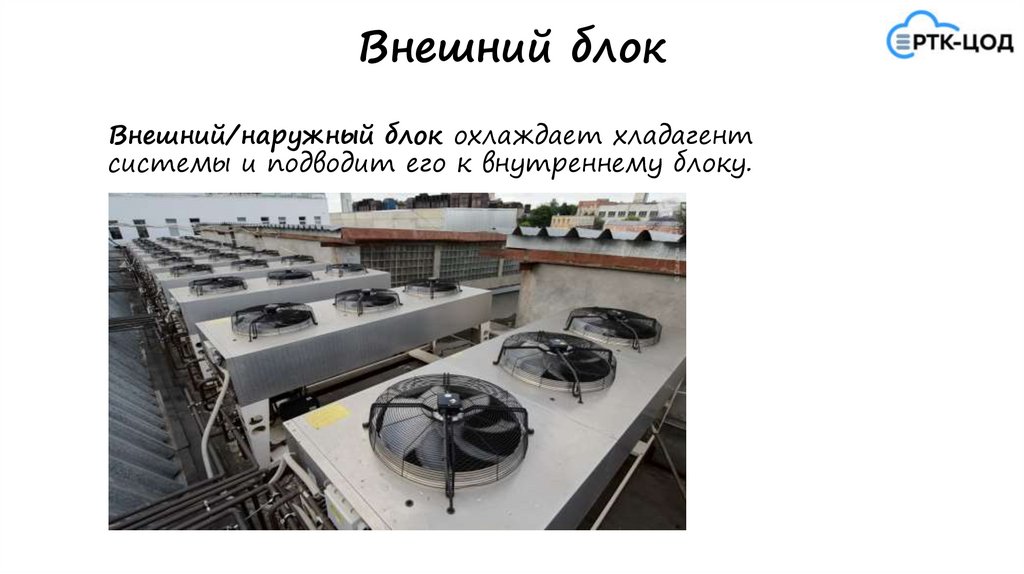

Внешний блок
Внешний/наружный блок охлаждает хладагент
системы и подводит его к внутреннему блоку.

5.

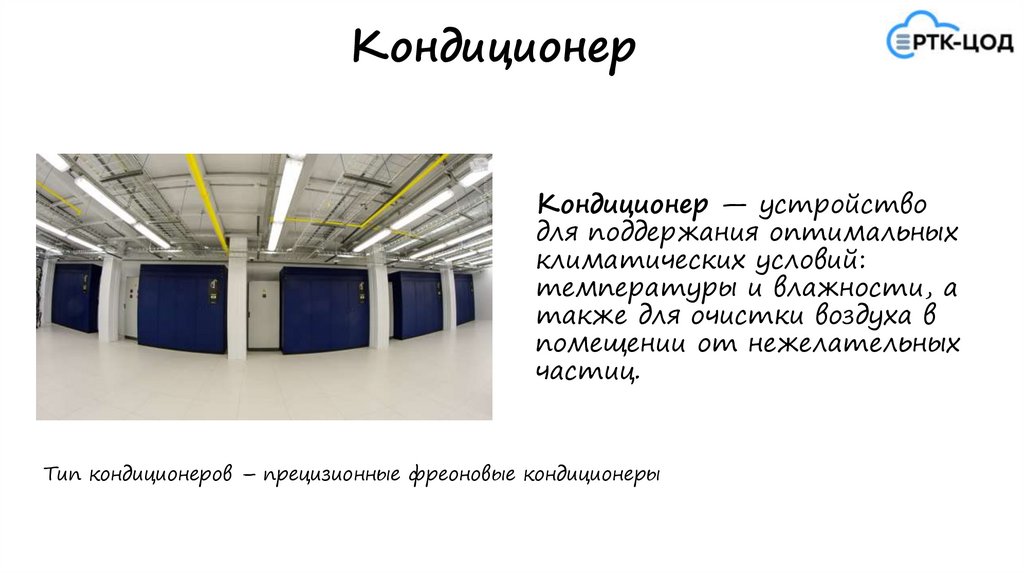

Кондиционер
Кондиционер — устройство
для поддержания оптимальных
климатических условий:
температуры и влажности, а
также для очистки воздуха в
помещении от нежелательных
частиц.
Тип кондиционеров – прецизионные фреоновые кондиционеры

6.

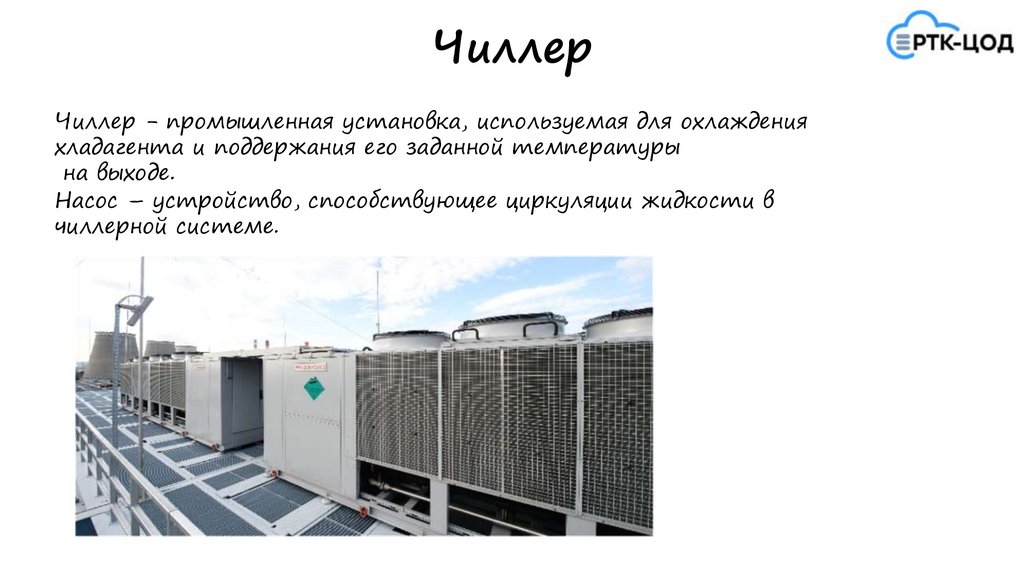

Чиллер
Чиллер - промышленная установка, используемая для охлаждения
хладагента и поддержания его заданной температуры
на выходе.
Насос – устройство, способствующее циркуляции жидкости в
чиллерной системе.

7.

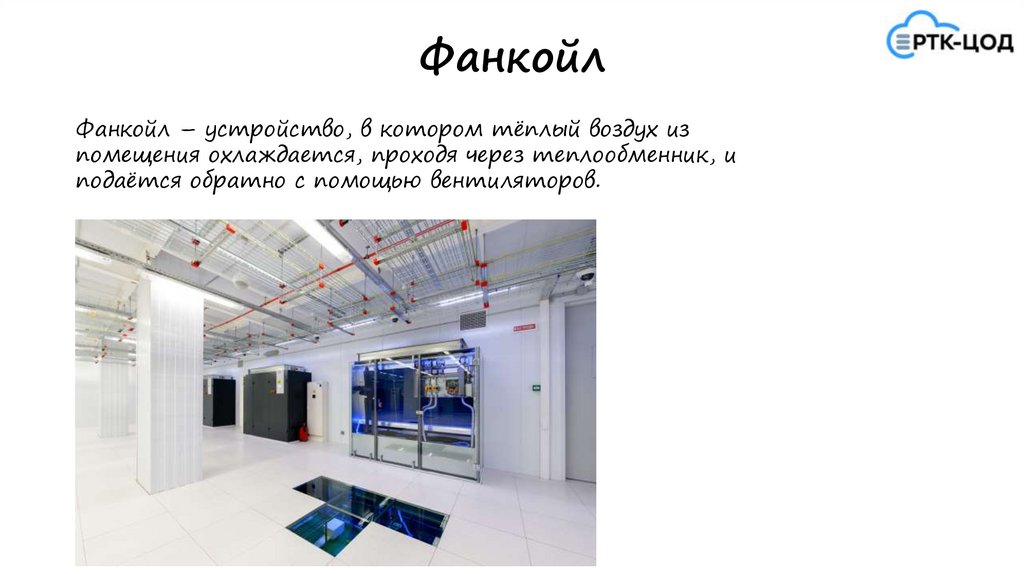

Фанкойл
Фанкойл – устройство, в котором тёплый воздух из
помещения охлаждается, проходя через теплообменник, и
подаётся обратно с помощью вентиляторов.

8.

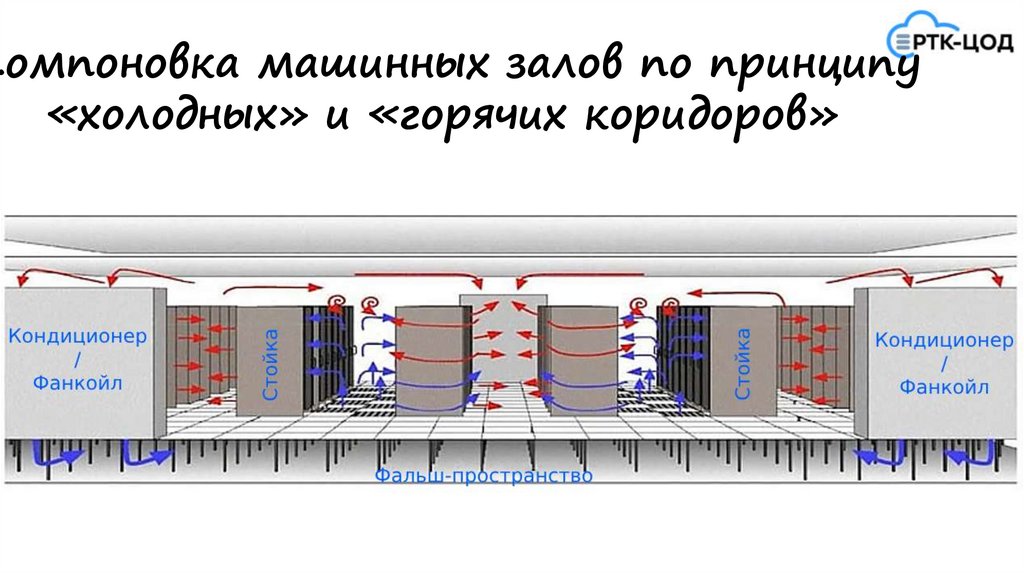

Компоновка машинных залов по принципу
«холодных» и «горячих коридоров»

9.

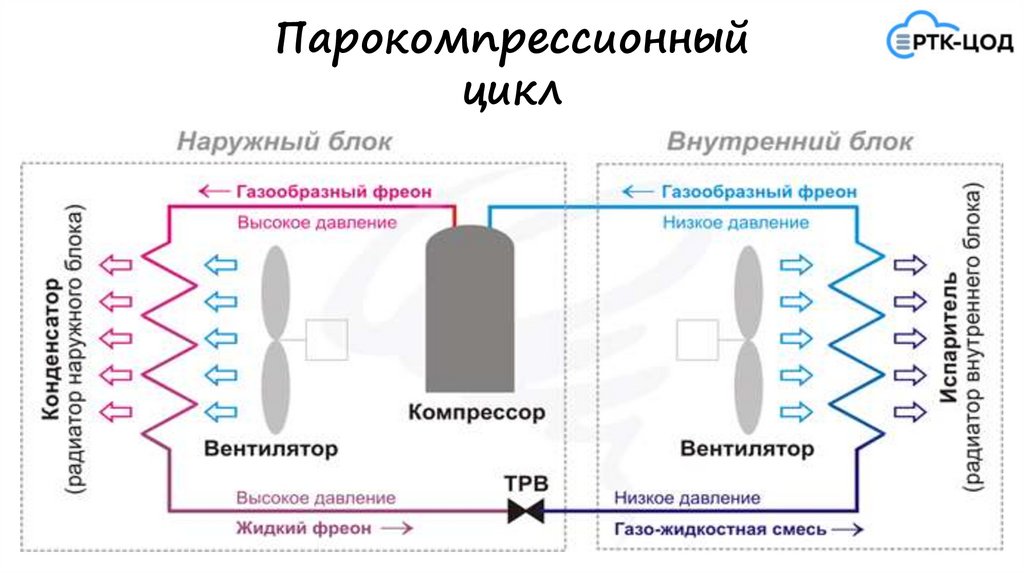

Парокомпрессионный
цикл

10.

Типовые ошибки на
кондиционерах
Неверное чередование
фаз
Высокое давление
Низкое давление
Протечка
Неисправен
пароувлажнитель
